Помпа – как устроена, причины неисправности, основные проблемы и когда меняется — Словарь автомеханика

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

фотогалерея:

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин.

И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Устройство помпы.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

  • износ узлов устройства, в том числе старение сальника;
  • изначально низкое качество помпы;
  • непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

    Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

  1. поломка крыльчатки;
  2. ухудшение крепления крыльчатки на валу;
  3. заклинивание подшипника;
  4. ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Часто задаваемые вопросы

  • Где находится помпа в машине?

    Помпа крепится на корпус двигателя, потому что ее вал приводится в движение ремнем ГРМ или ремнем навесного оборудования (очень редко). При этом она находится с той стороны двигателя, который ближе к радиатору. Это позволяет уменьшить длину патрубков, потому что охлаждающая жидкость должна пройти через радиатор, отдать тепло и течь дальше в помпу уже охлажденной.

  • Куда качает помпа?

    Помпа всегда качает от себя, то есть она толкает, но не всасывает. Это обеспечивается, тем что крыльчатка вращаясь, создает центробежную силу, которая проталкивает антифриз дальше. Задача помпы обеспечить движение и давления жидкости от радиатора к двигателю, поэтому она прокачивает охлаждающую жидкость в двигатель. Конструкционно крыльчатка может вращаться как по часовой, так и против часовой стрелки.

  • Когда надо менять помпу?

    Интервалы замены помпы четко указаны в руководстве по эксплуатации вашего автомобиля. Самый распространенный вариант — при каждой второй замене ремня ГРМ либо когда появились симптомы выхода ее из строя (шум подшипника, течь, люфт).

Связанные термины

  • Ремень ГРМ
  • Термостат
  • Печка
  • Коленвал
  • ГРМ (газораспределительный механизм)
  • Радиатор

Замена помпы (водяного насоса) на Хендай Акцент своими руками +видео » АвтоНоватор

В конструкции любого транспортного средства есть тысячи самых разных узлов, механизмов и деталей. Если некоторые из них выполняют только вспомогательную или связывающую функцию, то от работоспособности других зависит возможность эксплуатации авто. Например, водяной насос системы охлаждения. Не все водители знают, где находится этот прибор в автомобиле Hyundai Accent и для чего он нужен. А ведь именно насос обеспечивает бесперебойное охлаждение мотора.

Для чего нужна помпа в автомобиле

Помпой называется водяной насос, который создаёт принудительную циркуляцию охлаждающей жидкости в системе охлаждения двигателя. То есть единственная её функция — это организация круговорота жидкости в этой системе.

Как правило, регламентом производителя на автомобилях «Хёндай Акцент» предусмотрено использование антифриза. Если помпа работает исправно, то антифриз делает большой круг по всему устройству системы охлаждения, качественно охлаждая мотор. В противном случае нарушается внутренний температурный режим силового агрегата, из-за чего он быстро «закипает» и может выйти из строя.

То есть помпа — это как раз тот элемент охлаждающей системы, от которого зависит работоспособность мотора и его температурный режим.

По своей конструкции помпа на Hyundai Accent напоминает бочонок, имеющий металлический корпус. Она находится в районе гидрораспределительного механизма и приводится в действие ремнём ГРМ. Соответственно, чтобы найти водяной насос на своей машине, нужно будет посмотреть на ГРМ.

Устройство для Hyundai Accent продаётся в сборе с болтовыми соединениями и прокладкой

Сама по себе помпа — довольно простой механизм, выходит из строя он нечасто. Однако следует своевременно выполнять все регламентные процедуры, чтобы обеспечивать нормальный уход за мотором. Со временем элементы водяного насоса изнашиваются, в связи с чем необходимо будет провести его замену.

Замена помпы Hyundai Accent 16 клапанов

Водяной насос стоит заменить при первых признаках неполадки: например, если есть течь сальника или высокий уровень шума при работе двигателя. Для выполнения процедуры замены потребуется стандартный набор инструментов, который есть в арсенале любого водителя:

  • рожковые ключи на 10, 12, 14 и 22;
  • торцовые головки на 10, 12, 14 и 22;
  • удлинитель для ключей;
  • отвёртка с тонким плоским лезвием.

Водяной насос входит в состав ГРМ

Сливать антифриз или нет

В обязательном порядке перед началом работы нужно будет слить антифриз. Однако существует два разных подхода к этой процедуре:

  1. Слить только часть антифриза, если недавно была залита новая охлаждающая жидкость. В этом случае нужно освободить расширительный бачок от антифриза, отсоединив от него шланги и высунув пробку. Подставить под бачок ёмкость, заметив то количество жидкости, которое вытечет оттуда. Залить после замены нужно ровно столько же антифриза, сколько вытекло.

  2. Слить охлаждающую жидкость полностью, если она используется более двух лет без замены. Для этого потребуется осушить как расширительный бачок, так и вытащить пробку из радиатора. Антифриз вытечет полностью, соответственно, после замены помпы следует залить полную систему охлаждающей жидкости. В качестве отметки нужно руководствоваться рисками на бачке: антифриз должен занимать объём посередине между рисками Min и Max.

Выкрутив специальную пробку на корпусе радиатора и отсоединив от него все шланги, можно слить максимальный объём антифриза из системы

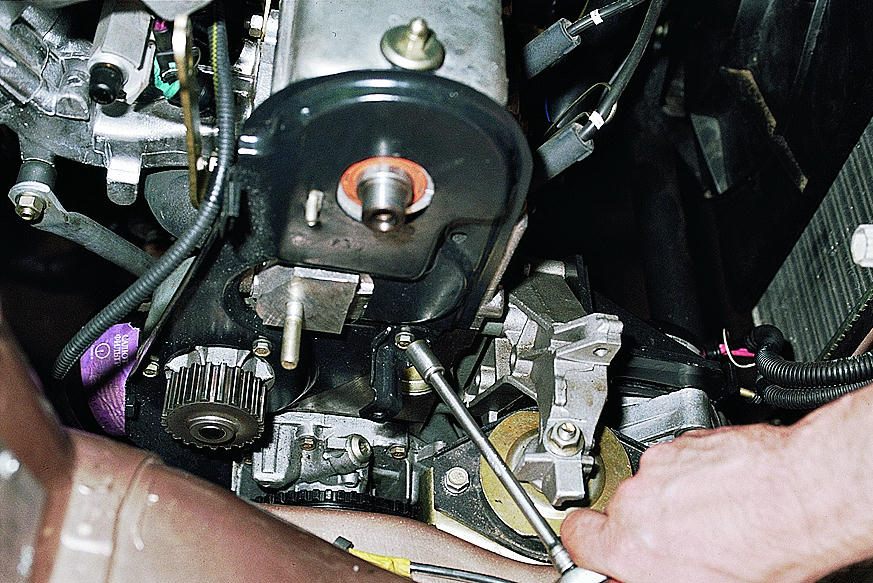

Порядок замены помпы

Первым делом необходимо снять ремень ГРМ — кстати, для 16-клапанного двигателя «Хёндай Акцент» рекомендуется в процессе замены устанавливать и новый ремень. Далее придерживаться следующего порядка:

  1. Вывернуть три болта из крепления помпы (этими болтами насос фиксируется к блоку цилиндров).
  2. Затем вывернуть два болта, которыми натяжная планка генератора крепится к помпе, после отсоединения сам генератор нужно отвести в сторону, чтобы не мешал работе.
  3. Теперь можно снять водяной насос, предварительно отсоединив от него подходящие шланги с охлаждающей жидкостью.
  4. Снять уплотнительное кольцо с помпы (рекомендуется подцепить её кончиком отвёртки).
  5. Если уплотнитель износился, то рекомендуется установить новое кольцо.
  6. Далее на блок цилиндров мотора установить новую помпу, подсоединить два шланга подачи антифриза.
  7. Прикрутить два болта планки генератора, убедиться, что генератор принял своё рабочее положение.
  8. Ввернуть три болта крепления к блоку цилиндров.
  9. Залить антифриз.

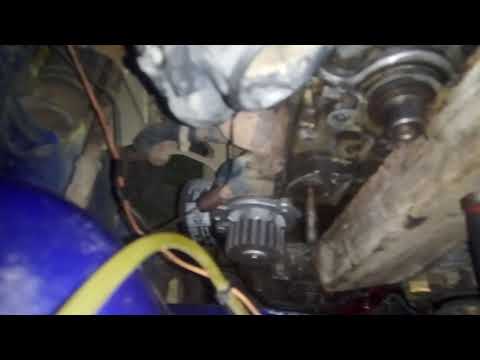

Видео: меняем помпу в гаражных условиях

Особенности замены насоса на 12-клапанном двигателе

Порядок работы на 12-клапанном Hyundai Accent мало чем отличается от 16-клапанного. Однако есть один специфический момент. Во время установки шкива помпы нужно будет зафиксировать его короткой шпилькой (или болтом), чтобы исключить возможность проворачивания.

Это необходимо, так как иначе планки генератора невозможно будет подсоединить в штатном режиме. К тому же и с ГРМ могут возникнуть проблемы.

Замена водяного насоса на автомобилях «Хёндай Акцент» может быть выполнена автовладельцем и самостоятельно, но требуется наличие хотя бы минимального опыта и умений. Сама по себе помпа снимается и устанавливается довольно легко, единственная сложность — это ремень ГРМ, который нуждается в чёткой наладке. Поэтому если нет соответствующего опыта, лучше обратиться за помощью к специалистам сервисных центров.

  • Автор: Екатерина Ларина
