каким должно быть прицепное устройство для вашего автомобиля.

К выбору фаркопа необходимо подходить не менее ответственно, чем к выбору прицепа – ведь от этого узла напрямую зависит надежность и безопасность эксплуатации всего вашего автопоезда.

Типы фаркопов

Оставим за кадром классификацию фаркопов по массе буксируемого прицепа и максимальной вертикальной нагрузке на шар. Если говорить о фаркопах промышленного изготовления – будь то оригинальных или изделиях сторонних производителей, подразумевается, что модели, предназначенные для конкретного автомобиля, соответствуют параметрам нагрузки, допустимой для буксировки данным автомобилем. Условно можно выделить три класса, по допустимому весу прицепа: до 1500 кг, до 2500 кг и до 3500 кг. Принципиально отнестись к этому вопросу надо в том случае, если у вас большой внедорожник или пикап и предполагается таскать на нем огромный прицеп с катером, прицеп для перевозки лошадей или автомобильный трейлер.



По конструкции фаркопы для легковых автомобилей и легкого коммерческого транспорта подразделяются на:



Шаровый фаркоп – у которого соединение с прицепом реализовано в виде шара, на который надевается и застегивается сцепное устройство на дышле прицепа. Наиболее современное, высокотехнологичное и безопасное решение. В настоящее время общепризнанным стандартом в России и Европе является фаркопы с шаровым соединением диаметром 50 мм.

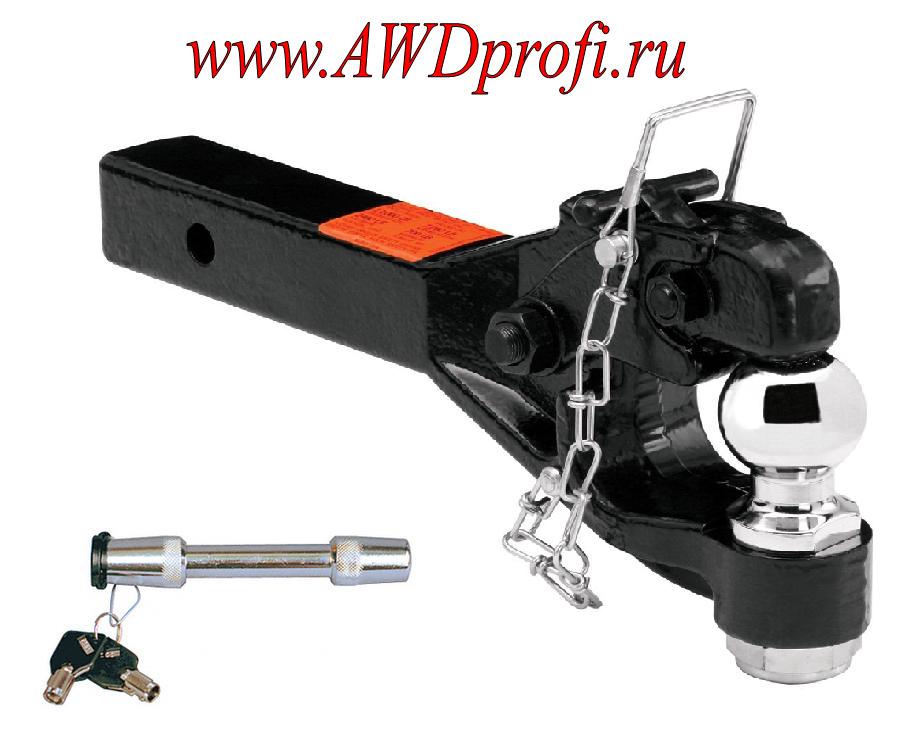

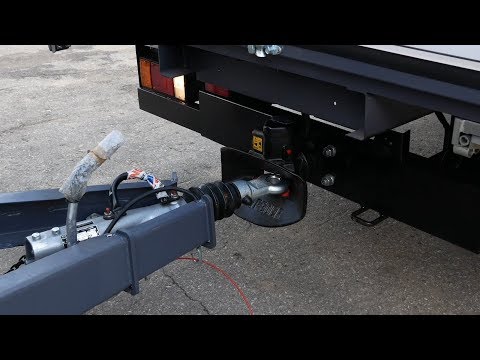

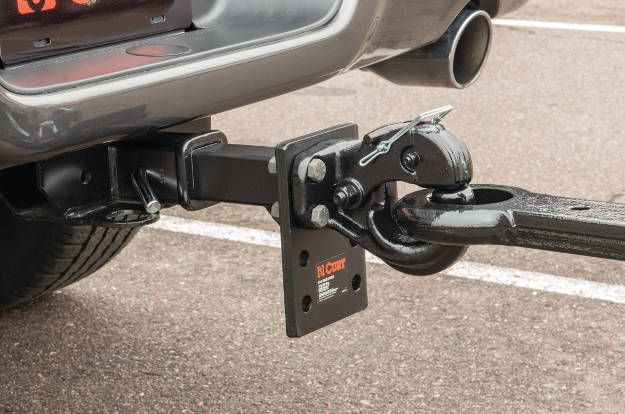

Фаркоп под кольцо – рассчитанный на применение с прицепами у которых на дышле установлено горизонтальное кольцо. Два основных варианта – замковый механизм с откидывающейся верхней частью и проушина с пальцем. Был распространен на советской грузовой технике и автомобилях повышенной проходимости ГАЗ и УАЗ. Основные недостатки – заметный люфт в соединении и постоянные ударные нагрузки при разгоне и торможении.

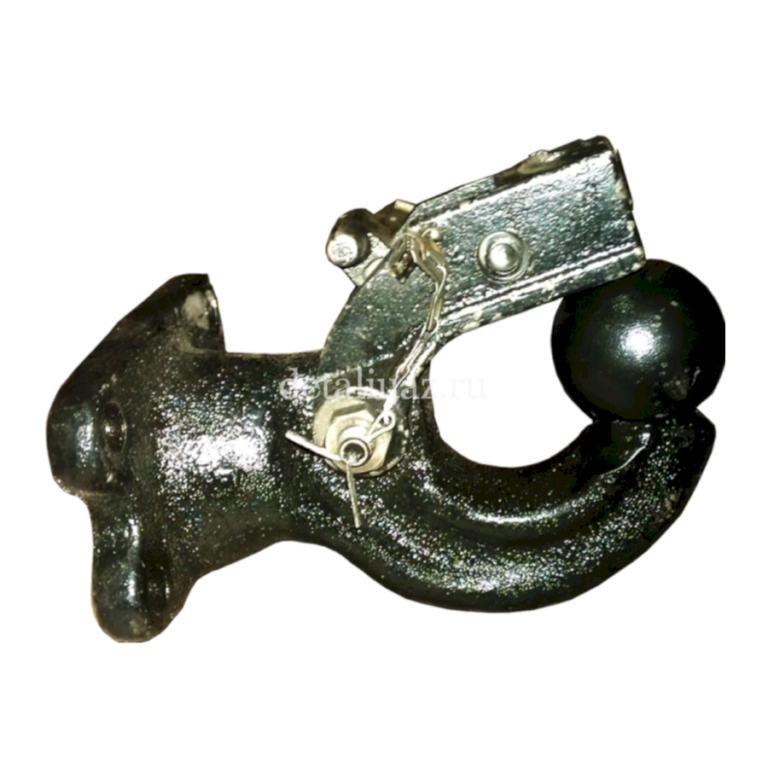

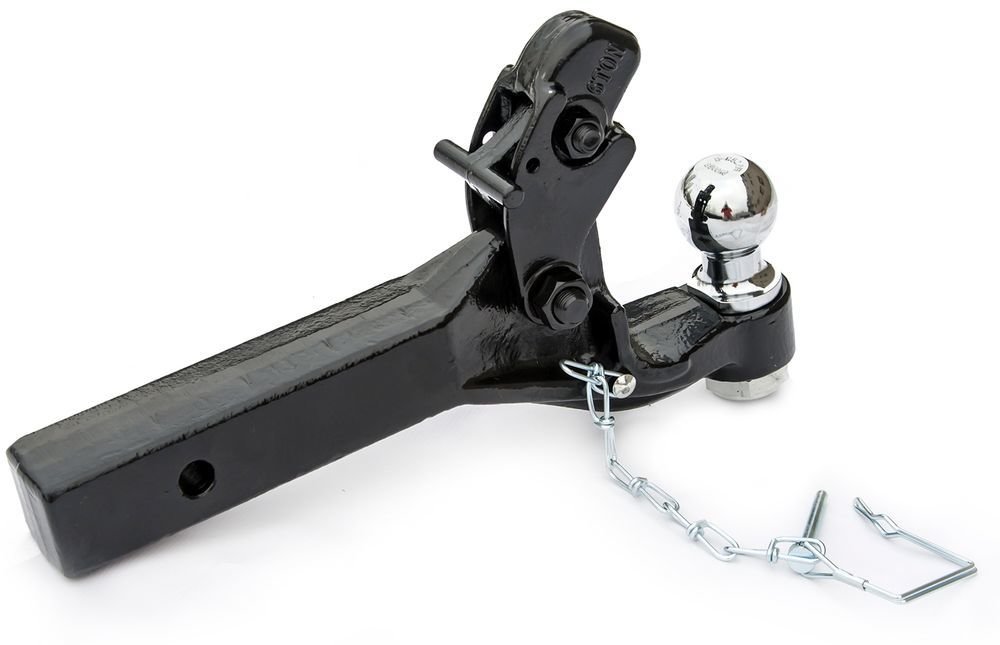

Универсальный – конструктивно представляет собой фаркоп под кольцо, у которого нижний «клык» выполнен в виде шара и позволяет использовать прицепы с обоими типами сцепных устройств.

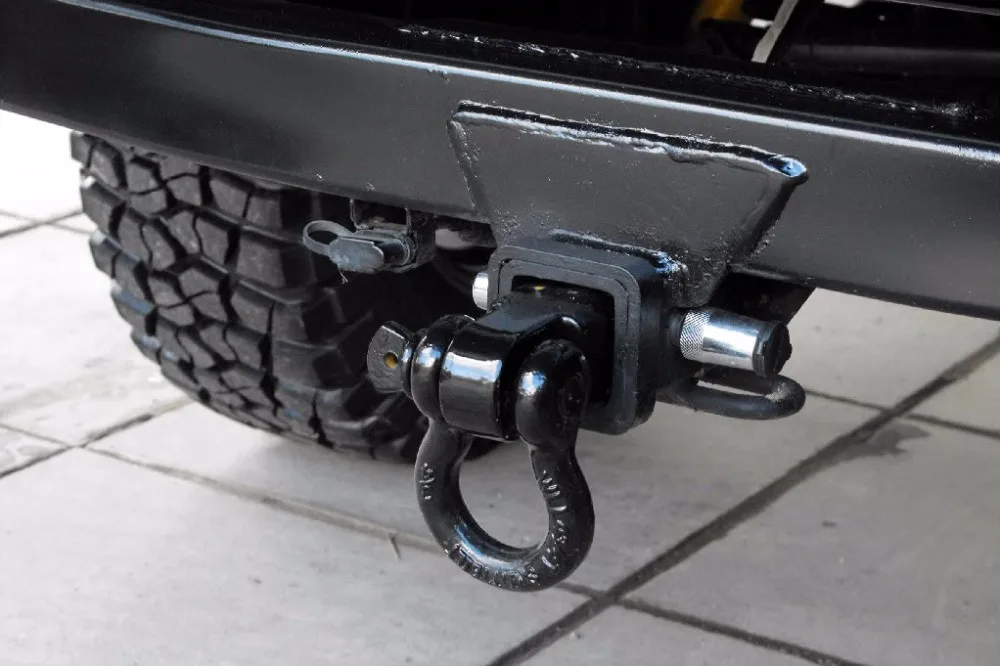

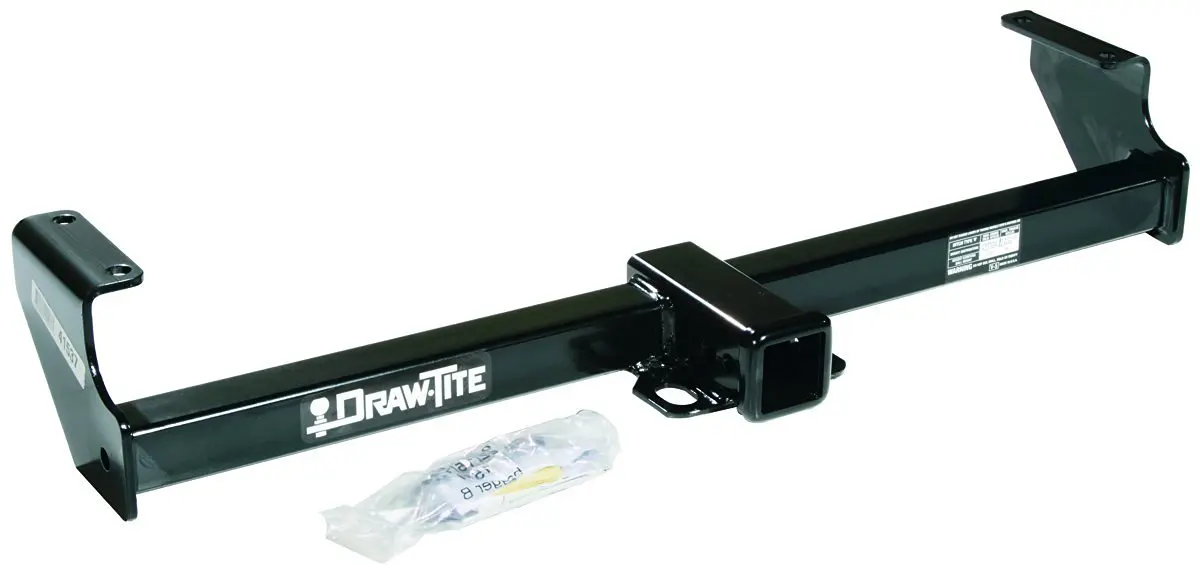

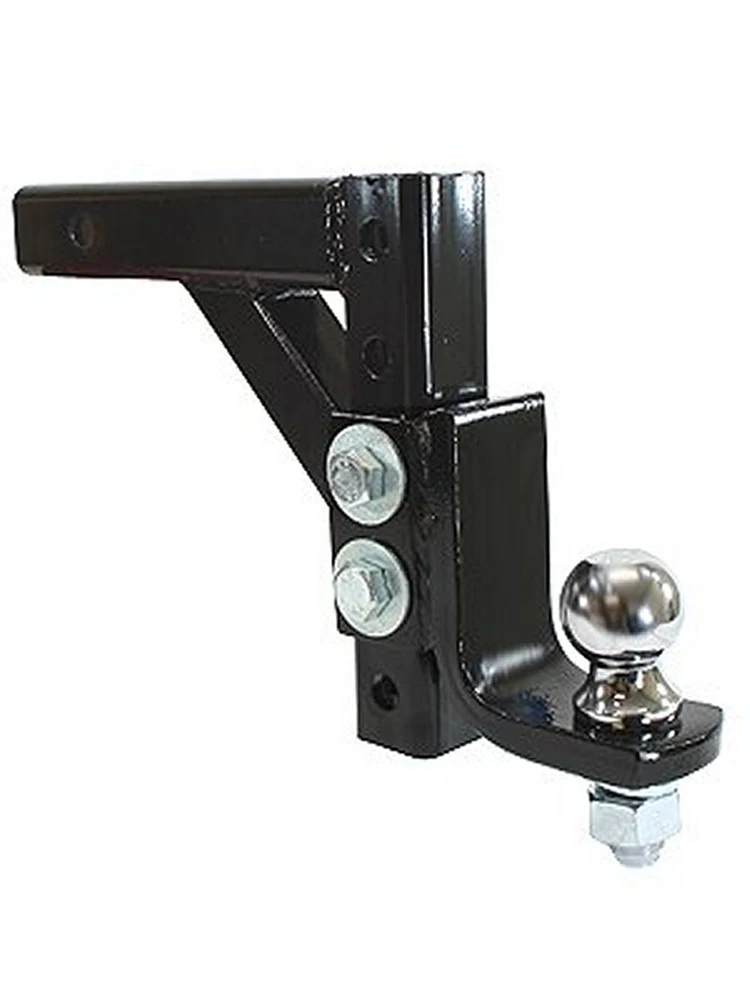

Кроме того, обычно на американском рынке, встречаются другие разновидности универсальных фаркопов, рассчитанные на квадратное крепление и комбинирующие различные сочетания шаров, клыков и запорных механизмов.





По типу крепления классификация следующая:

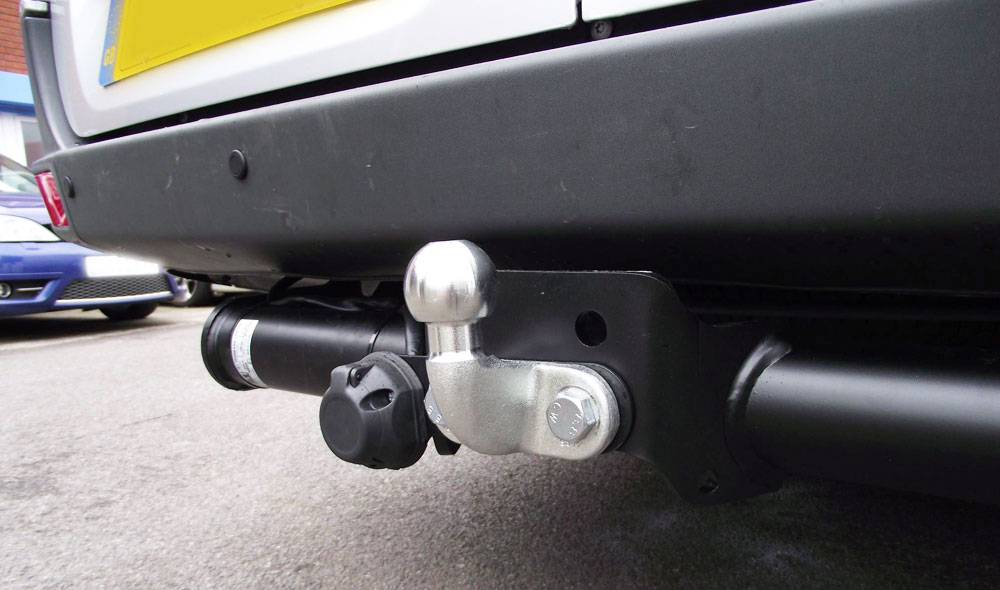

Несъемные. Это фаркопы, шаровая часть которых либо выполнена цельносварной с остальной рамой фаркопа. Наиболее простая и недорогая конструкция, предлагаемая обычно для популярных бюджетных моделей автомобилей.

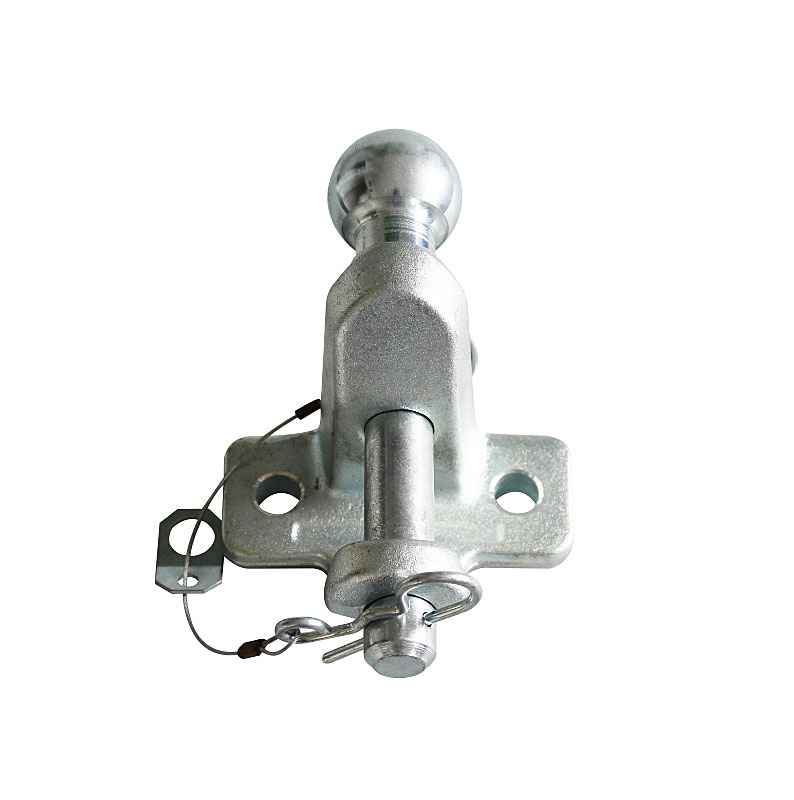

Условно-съемные. Шаровая часть, трубчатая или фланцевая, может быть отсоединена посредством отвинчивания нескольких силовых болтов. Как и несъемные, относительно недороги и получили самое большое распространение на нашем рынке.

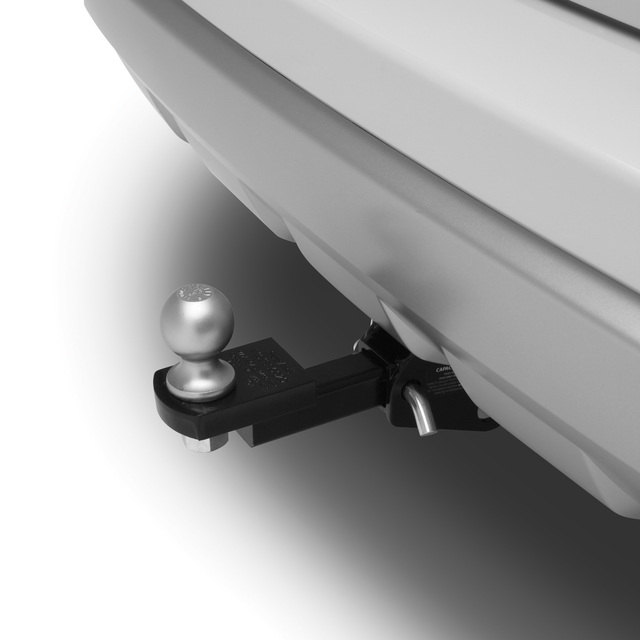

Съемные. Шар на таких фаркопах можно снять относительно быстро с помощью замкового механизма. К таким, например, относятся фаркопы американского стандарта, где внешняя часть с шаром крепится к раме фаркопа или непосредственно к раме автомобиля через соединение типа «квадрат». Один из плюсов такой системы – возможность использования наконечников различной высоты, что дает возможность высоким автомобилям буксировать как стандартные легковые прицепы, так и те, что производятся специально для пикапов или небольших грузовиков.

Убирающиеся. Ряд автопроизводителей и фирм, специализирующихся на выпуске фаркопов, выпускают модели, внешняя часть которых может быть спрятана под днищем или за бампером автомобиля механически или с помощью электропривода. Высокотехнологичность и сложность такой конструкции обуславливает и самую высокую стоимость по сравнению с другими типами фаркопов.





Итак, какой же фаркоп лучше купить?



При неограниченном бюджете и в случае, когда вы только собираетесь приобрести новый автомобиль, лучший выбор – заказать опциональный заводской оригинальный фаркоп – убирающийся или съемный, оптимально вписанный в конструкцию и дизайн автомобиля. Дооборудование таким фаркопом уже имеющегося автомобиля вне заводских условий, как правило, более трудоемкое и дорогостоящее мероприятие. Кроме того, далеко не для всех автомобилей, за исключением разве что немецкого премиума, предлагается такая опция. Недостаток у такого решения один – высокая стоимость, которая может превысить стоимость большинства прицепов отечественного производства.

Фаркопы именитых европейских марок (Thule, Westfalia, Bosal и другие) – отличное качество, широкий ассортимент, включая модели с поворотно-убирающимся или быстросъемным механизмом. Кроме того, такие фирмы выпускают целый ряд дополнительных аксессуаров – приспособления для перевозки велосипедов на фаркопе и другое. По цене занимают промежуточное положение между фаркопами российских производителей и оригинальными заводскими. Причем ближе к последним, так как собственно и выпускают оригинальные фаркопы для тех же немцев.

Подавляющее большинство российских покупателей, наряду с отечественными прицепами выбирает отечественные фаркопы. Не уступая зарубежным аналогам по тягово-нагрузочным характеристикам они на порядок доступнее по цене. Установка производится в точки, предусмотренные автопроизводителем. Максимум, что может дополнительно потребоваться – декоративная подрезка бампера, которой на некоторых автомобилях не избежать и при установке «родных» фаркопов.

Магазин Pricep29.ru является официальным дилером компании “AvtoS” (г. Коломна) и у нас вы можете купить фаркопы для сотен моделей автомобилей отечественного и зарубежного производства, изготовленные этой фирмой. Уже почти три десятка лет этот производитель выпускает фаркопы и прицепы, работая в тесном сотрудничестве с дилерскими центрами и официальными представительствами ведущих автомобильных марок, оперативно реагируя на появление новых моделей автомобилей и предлагая для них свои решения.
Большинство фаркопов AvtoS имеют конструкцию с условно-съемным шаром на двух болтах, что позволяет, при необходимости, в свободное от перевозки прицепа время снимать его с автомобиля.

Тягово-прицепные устройства AvtoS проходят весь необходимый цикл заводских и сертификационных испытаний и имеют официальный, документально подтвержденнный допуск к эксплуатации на протяжении всего срока службы автомобиля.

Сцепная головка для прицепа: какую выбрать, как обслуживать

Содержание

  1. Конструкция и производители
  2. Как она работает
  3. Важные критерии выбора
  4. Ремонт и обслуживание
  5. Аксессуары
  6. Противоугонный замок
  7. Проставка и кронштейн
  8. Защита сцепной головки
  9. Подведем итог

Приветствую всех! Сегодня речь пойдет о замковом устройстве, или проще говоря, сцепная головка легкового прицепа. Какие виды бывают и какую лучше выбрать в вашем случае. Также рассмотрим принципы работы, варианты конструкции и способы обслуживания. И еще немного расскажу про аксессуары для нее.

Советы по выбору сцепной головки на новом прицепе будут излишними. Любой новый прицеп комплектуется хорошим, рассчитанным на нужный вес устройством. Текущая информация больше подойдет тем, кто ищет замену старой конструкции. Итак, поехали..

Конструкция и производители

Все прицепные устройства для российского рынка комплектуются под шар диаметром 50мм. Это так называемый Евро стандарт. Существует еще американский, но здесь мы не будем на нем останавливаться. Надеюсь, здесь все понятно — размер один!

Далее мы поделим конструкции на обычную без тормозов и с тормозом наката. Последняя — это отдельная тема. О ней мы поговорим в другой раз. 95% или более всех прицепов не оборудованы тормозами. О них мы и говорим.

Основная часть всех замковых устройств, которые есть на нашем рынке представлена двумя производителями: Alko Kober и Knott. И если выбирать по производителю, то я не стал бы делать никаких предпочтений. Хорош тот и другой. Алко будет попадаться чаще, скорее всего, вы его и купите.

Как она работает

Все современные сцепные головки оснащены автоматическим запирающим устройством. В разряженном, снятом с фаркопа состоянии ручка взведена вверх, а индикатор показывает на то, что зацепления нет. При опускании на шар тягово-сцепного устройства происходит автоматическое зацепление с щелчком и опускании ручки. Индикатор уходит в зеленую зону, показывая, что сцепка произведена.

На ручке расположен курок предохранителя, нажав на который, вы сможете поднять ее и расцепить спарку, после чего она снова останется взведенной вверх. Индикатор снова будет показывать расцепление. Кстати, он еще и информирует о степени изношенности сцепного устройства.

Важные критерии выбора

Ну вот постепенно мы подошли к самой сути. Это три основных задачи, которые нам необходимо решить.

  1. Нагрузка. Большинство легковых прицепов имеют общую разрешенную массу не более 750 кг. Потому и основная часть сцепных устройств имеют аналогичную максимальную нагрузку. Реже можно найти до 1 тонны, но по правилам дорожного движения вы не сможете эксплуатировать легковой прицеп более 750 кг без тормоза наката. Поэтому большая нагрузка в нашем случае будет только лишь запасом прочности и гарантией целостности при перегрузе.
  2. Форма дышла. Тут уже выбор большой. Дело в том, что дышла прицепов могут быть в сечении круглыми, квадратными и прямоугольными. В случае с квадратным или прямоугольным, вам необходимо замерить ширину верхней грани. В случае круглого сечения, необходимо знать диаметр трубы.
  3. Расположение отверстий. Это тоже очень важно, так как оси отверстий могут находиться как вертикально, так и горизонтально. А также на разном расстоянии от края и друг от друга. То есть, это тоже нужно знать. А если у вас сцепная головка старого образца, то скорее всего вам просто придется сделать дополнительное отверстие в дышле.



Ремонт и обслуживание

Все современные сцепные устройства являются расходниками. Они не пригодны ремонту и сделаны по принципу «снял-поставил». Да и стоят они не так уж и дорого по современным меркам. А вот чтобы служила она долго, добиться не сложно. Для этого достаточно выполнять четыре простых правила:

  1. Не перегружать. Нельзя, чтобы прицеп превышал допустимый указанный вес на головке. В противном случае он может соскочить с шара в самый неподходящий момент. Также перегруз негативно влияет на внутреннюю конструкцию устройства, приводя ее к быстрому износу.
  2. Необходимо держать весь узел вместе с фаркопом в чистоте. Не допускается попадание грязи и пыли между трущимися деталями, а также в механизм сжатия — разжатия. То есть, осматриваем и при необходимости очищаем ветошью смоченной в бензине или любом другом растворителе. Можно использовать и подходящую для этих целей химию в виде аэрозоля для удобства.
  3. Обязательно после чистки необходимо смазывать шар. Также можно промазать видимые части механизмов сцепной головки. Для этого можно использовать обычный Литол. Лучше всего смазку наносить маленькой кисточкой. Пальцем делать это очень опасно!
  4. Каждый раз производить диагностику состояния устройства по индикатору и покачивая рукой с усилием дышло вверх-вниз. При этом не должно быть люфта и стука. Если они имеются, необходима срочная замена.

Аксессуары

Каждый владелец прицепа, оснащенного современной сцепной головкой, может использовать совместно с ней полезные аксессуары. Их много, но я остановлюсь на некоторых из них, которые по праву я бы отнес к необходимым к приобретению.

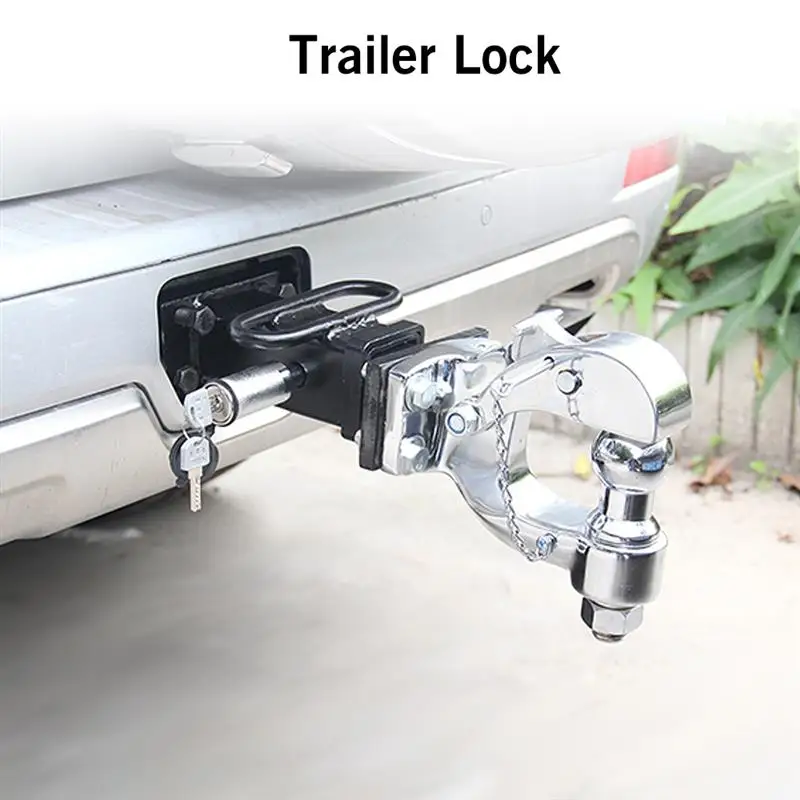

Противоугонный замок

Здесь я остановлюсь на двух устройствах. На мой взгляд, они являются самыми практичными.

Личинка с ключом. В каждом устройстве на ручке имеется прорезь в виде замочной скважины. В эту прорезь вставляется специальная личинка, которая закрывается на ключ. Тем самым, блокируя курок предохранителя, исключая отсоединение прицепа от автомобиля. При снятом с авто прицепе и взведенной ручке, вставить замочек в прорезь не получится. Таким образом, это устройство является противоугонным средством именно зацепленного за авто прицепа.

Но чтобы использовать его в качестве противоугонки отдельностоящего прицепа, дополнительно нужен будет пластиковый шарик с ручкой, который имитирует шар фаркопа. Его вставляют в головку вместо фаркопа, позволяя опустить ручку вниз. Теперь ее можно зафиксировать на замок. И никто не сможет зацепить ваш прицеп за чужой автомобиль

Замок с дугой. Выглядит в виде навесного замка с увеличенной дугой. Основание замка с шаром, который вставляется в сцепное устройство. А дуга проходит сверху, фиксируя замок на конструкции. Недостаток данной конструкции в том, что ее можно использовать на не сцепленном автомобиле. То есть, с авто прицеп могут утащить. Поэтому первый способ более универсален и стоит гораздо дешевле



Проставка и кронштейн

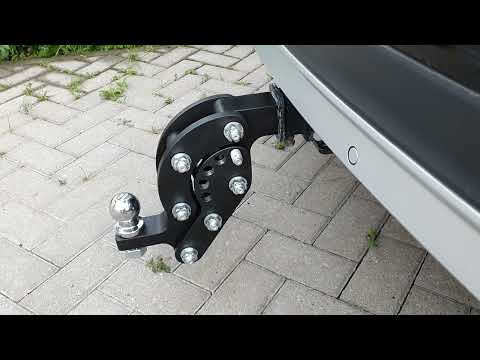

Бывают такие ситуации, когда фаркоп на автомобиле установлен не на стандартной высоте. Для того, чтобы прицеп стоял ровно на дороге, а не под наклоном вперед или назад используют специальные проставки или кронштейны. Я не буду здесь описывать принцип их действия. Просто посмотрите фото, думаю, что там все понятно. С помощью них можно как поднять, так и опустить сцепное устройство относительно высоты дышла. Кронштейн более универсален, так как имеет разные уровни настроек.

Защита сцепной головки

Точнее даже не сцепной головки, а скорее бампера. Это такой резиновый или силиконовый чехол, который одевается на головку. Помимо защиты от погодных условий этот чехол прекрасно защищает бампер автомобиля. Сейчас многие современные автомобили имеют пластиковые крашеные красивые бампера. Шар фаркопа находится на расстоянии не более 10 см от автомобиля. Нередки случаи повреждения бампера при неудачном зацеплении прицепа с автомобилем. Это может произойти тогда, когда этого не ждешь. Например, загруженный прицеп и небольшой уклон или камень под колесом.

Лично я имею такой неудачный опыт с прошлым своим автомобилем. После этого сразу обзавелся защитой.

Подведем итог

Ну вот, хотел написать короткую статью, а получился подробный отчет. Если совсем коротко, то я посоветовал бы вам использовать два основных пункта из выше сказанного. Это «Важные критерии выбора» и «Ремонт и обслуживание«. Все остальное как дополнение.

Я очень рад, что вы дочитали до конца. Значит статья оказалась полезной. Обязательно ставьте оценку и пишите комментарии. Буду очень признателен Вам. Спасибо и до встречи в следующей статье.

Сцепные устройства для прицепов в Новосибирске: 150-товаров: бесплатная доставка, скидка-45% [перейти]

Партнерская программаПомощь

Новосибирск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Сцепные устройства для прицепов

490

990

Защитный кожух (накладка) сцепного устройства легкового прицепа Тип: Набор инструментов, Размер:

В МАГАЗИНЕще цены и похожие товары

Сцепное устройство ПОД ШАР для прицепа мотовездехода (ИТМ) (шар 50,8 мм)

ПОДРОБНЕЕЕще цены и похожие товары

Сцепная головка легкового прицепа, прицепное / сцепное устройство; шар — 50мм. , посадочное — 40х40 мм.

ПОДРОБНЕЕЕще цены и похожие товары

Замковое сцепное устройство AK 160 COMPACT исполнение В, d=50мм, AL-KO Производитель: AL-KO,

ПОДРОБНЕЕЕще цены и похожие товары

Фаркоп сцепное устройство 1300/1400кг квадрат 50 Тип: фаркоп

ПОДРОБНЕЕЕще цены и похожие товары

Сцепная головка легкового прицепа, прицепное / сцепное устройство; шар — 50мм., посадочное — 40х40 мм.

ПОДРОБНЕЕЕще цены и похожие товары

Фаркоп сцепное устройство 800кг квадрат 50 Artway Тип: фаркоп, Производитель: Artway, Допустимая

ПОДРОБНЕЕЕще цены и похожие товары

Крышка шара сцепного устройства прицепа Производитель: Без бренда, Материал: пластик, Количество:

ПОДРОБНЕЕЕще цены и похожие товары

Замковое сцепное устройство AK 160 COMPACT исполнение В, d=50мм, AL-KO Производитель садовой

ПОДРОБНЕЕЕще цены и похожие товары

1 224

1836

Автозапчасти Замок прицепа Противоугонное устройство Вставной замок сцепного устройства для Сверхмощная муфта Безопасность Буксировка каравана

ПОДРОБНЕЕЕще цены и похожие товары

Сцепное устройство/головка кв60 750 кг ( Россия) Тип: головка

ПОДРОБНЕЕЕще цены и похожие товары

Устойчивый к ржавчине Противоугонный замок для прицепа, соединитель для прицепа, замок с крюком, замок с языком, сцепное устройство, защита

ПОДРОБНЕЕЕще цены и похожие товары

987

1410

Универсальные Запчасти для прицепов, Шаровой затвор, сцепное устройство, противоугонное устройство, автофургон буксирный замок, запасные части

ПОДРОБНЕЕЕще цены и похожие товары

Сцепное устройство на 800 кг квадрат 40 мм Тип: аксессуар для фаркопа, Производитель: Artway,

ПОДРОБНЕЕЕще цены и похожие товары

17 436

Дышло КАМАЗ тяговое-сцепное устройство прицепа

ПОДРОБНЕЕЕще цены и похожие товары

Фаркоп сцепное устройство 800кг квадрат 40 Artway Тип: фаркоп, Производитель: Artway, Допустимая

ПОДРОБНЕЕЕще цены и похожие товары

13 000

Петля сцепного устройства чмзап 771Б-2707042

ПОДРОБНЕЕЕще цены и похожие товары

Устройство сцепное 99213-AX100-000

ПОДРОБНЕЕЕще цены и похожие товары

Замковое сцепное устройство AK 160 COMPACT исполнение В, d=50мм, AL-KO Производитель садовой

ПОДРОБНЕЕЕще цены и похожие товары

Сцепная головка для легкового прицепа, посадочное на дышло 40*40 мм, шар фаркопа — 50 мм. (прицепное устройство для прицепа легкового автомобиля)

ПОДРОБНЕЕЕще цены и похожие товары

Замок Страховочный Сцепного Устройства Прицепов Саз

ПОДРОБНЕЕЕще цены и похожие товары

Сцепное устройство для прицепа на 1300 кг квадрат 50 мм Допустимая полная масса прицепа: 1300кг

ПОДРОБНЕЕЕще цены и похожие товары

Тягово-сцепное устройство (для сцепки за прицепом) на грузопассажирский прицеп Крепление крюка:

ПОДРОБНЕЕЕще цены и похожие товары

Замковое сцепное устройство 1 7/8″x2″ Модель автомобиля: BMW X2, Допустимая полная масса прицепа:

ПОДРОБНЕЕЕще цены и похожие товары

485

521

Устойчивый к ржавчине Противоугонный замок для прицепа, соединитель для прицепа, замок с крюком, замок с языком, сцепное устройство, защита

ПОДРОБНЕЕЕще цены и похожие товары

Сцепное устройство для прицепа на 1300 кг квадрат 40 мм Допустимая полная масса прицепа: 1300кг

ПОДРОБНЕЕЕще цены и похожие товары

Сцепное устройство внедорожное 50х50 для прицепа, поворотное DO-01-50-01 Производитель: Steelpress,

ПОДРОБНЕЕЕще цены и похожие товары

Часто задаваемые вопросы — Официальный сайт производителя фаркопов ORIS

В этом разделе содержатся Часто задаваемые вопросы о наших фаркопах, их использовании, типовых проблемах и решениях. Кликните на нужный вопрос, что бы перейти прямо к нему.

Общие вопросы про прицепы и фаркопы

  • Может ли любой автомобиль быть оснащен ТСУ?
  • Как определить, что использование ТСУ предусмотрено конструкцией автомобиля?
  • Что необходимо учитывать при покупке фаркопа?
  • Необходимо ли производить проверку безопасности конструкции транспортного средства после установки ТСУ?

Техническая информация

  • Как определяется правильное положение шара на транспортном средстве?
  • Допустим ли небольшой люфт в креплении съемного шарового узла?
  • Допустим ли износ сцепного шара ТСУ?
  • Прицеп какой массы может буксировать автомобиль?
  • Какая информация указана на табличке с данными?
  • Что показывает значение D на табличке данных?
  • Что такое вертикальная нагрузка?
  • Нужно ли специальное электрическое соединение для прицепа?
  • Какую использовать штепсельную вилку: 7 или 13 контактов?
  • Могу ли я установить держатель для велосипедов на ТСУ?
  • Что мне делать, если мой держатель для велосипедов не подходит к ТСУ?

Сервис

  • Где я могу получить запасные части и аксессуары для моего прицепного устройства?
  • Где я могу получить инструкции по установке ТСУ?
  • Что мне делать, если я потерял ключ от моего съемного прицепного устройства?
  • Требуется ли утверждение типа для моего прицепного устройства?
  • Могу ли я продолжать использовать ТСУ после аварии сзади?
  • Как мне реагировать на отдельные сбои освещения прицепа или в случае неисправности, влияющей на всю систему освещения прицепа?
Может ли любой автомобиль быть оснащен ТСУ?

Если производитель транспортного средства разрешает буксировать прицеп этим транспортным средством, то он указывает в его технических характеристиках максимально допустимый вес прицепа. Обычно по этим параметрам разрабатывается соответствующее сцепное устройство (фаркоп). Подробную информацию можно уточнить в руководстве по эксплуатации вашего автомобиля. Обычно в этом документе содержится схематическое изображение точек крепления фаркопа. ТСУ должны быть установлены на эти точки крепления. По этой причине сцепные устройства предназначены для использования с конкретной моделью транспортного средства.

Как определить, что использование ТСУ предусмотрено конструкцией автомобиля?

При одобрении типа транспортного средства, проводится сертификация на возможность буксировки прицепа, как дополнительная опция. Поэтому многие производители не проводят данные испытания.
Информацию о возможности буксировки можно найти в руководстве (инструкции) по эксплуатации транспортного средства, либо на нагрузочной табличке: первая строчка — максимально допустимая масса автомобиля, вторая строчка – максимально допустимая масса автопоезда. Разница между первой и второй строчкой показывает максимально допустимую массу(брутто) прицепа, который может буксировать данный автомобиль.
Если на второй строчке стоит прочерк или отсутствуют данные – данный автомобиль не сертифицирован для буксировки прицепа.

Что необходимо учитывать при покупке фаркопа

Вам понадобится следующая информация, чтобы выбрать лучшее сцепное устройство в соответствии с вашими требованиями:
• Марка автомобиля, модель, модельный год (лучшее, чтобы найти это в официальном обозначении типа в документации на автомобиль)
• Тип двигателя и схема трансмиссии (для полноприводных автомобилей иногда требуется другое ТСУ)
• Тип подвески ( для автомобилей с подвеской, регулируемой по высоте может использоваться другое ТСУ),
• Конфигурация кузова (седан, купе, хэтчбек, микроавтобус или универсал)

Существует три основных типа фаркопов (технически говоря, способов крепления шара к балке):
• Фаркопы с фиксированным (или условно-съемным) шаром
• Фаркопы со съемным шаром (не требуется специальных инструментов для установки или снятия шара)
• Фаркопы с поворотным шаром (устанавливаются только на конвейере)

Перейти к статье про типы фаркопов

Внимание! Шар на прицепном устройстве не должен никоим образом закрывать видимость заднего номерного знака. По этой причине для некоторых моделей автомобилей может оказаться невозможным использование фаркопа с фиксированным шаром. Если шар ограничивает видимость номерного знака, вам придется использовать ТСУ со съемным шаровым узлом. В таком случае после использования шаровое сцепное устройство должно быть снято.

Необходимо ли производить проверку безопасности конструкции транспортного средства после установки ТСУ?

В случае, если использование ТСУ предусмотрено конструкцией автомобиля, что отражено в одобрении типа транспортного средства или в руководстве (инструкции) по эксплуатации транспортного средства и сцепное устройство имеет сертификат соответствия ТР ТС 018/2011 «О безопасности колесных транспортных средств» проверка безопасности конструкции транспортного средства не производится.
В противном случае, установка тягово-сцепного устройства повлечет необходимость проведения проверки безопасности конструкции транспортного средства в соответствии с пунктами 78-80 ТР ТС 018/2011 «О безопасности колесных транспортных средств» и дальнейшего внесения изменений в регистрационные документы.

Как определяется правильное положение шара на транспортном средстве?

Положение шара определяется по его на центральной точке. Стандарт определяет минимальное расстояние между бампером и центром шара 65 мм. Расстояние от центра шара до дорожного покрытия должно быть в пределах от 350 до 420 мм для полностью загруженного транспортного средства. Соответственно, центр шара на разгруженном транспортном средстве может находиться выше.
Расстояние между шаром фаркопа и дорогой указывается для каждой модели транспортного средства при оснащении стандартными шинами и стандартной подвеской.

Допустим ли небольшой люфт в креплении съемного шарового узла?

Поскольку между замком прицепа и шаровым узлом ТСУ должна быть разъемная связь, шаровая сцепка может иметь умеренный люфт. Это позволит осуществлять подвижное соединение. Допуск этого типа является конструкционным требованием. При правильной установке сцепного устройства это не представляет риска безопасности.
Когда транспортное средство находится в движении, сцепка должна быть заблокирована.

Допустим ли износ сцепного шара ТСУ?

Диаметр шара стандартизирован в Европе и составляет 50 мм (A50-X). В процессе эксплуатации шар изнашивается, особенно если используется с прицепом в течение длительного периода времени или если используется без достаточной смазки. Абсолютный предел износа составляет 49 мм. Диаметр поперечного сечения шара никогда не должно быть меньше этого размера в любых двух диаметрально противоположных точках.

Прицеп какой массы может буксировать автомобиль?

Максимально разрешенная масса буксируемого прицепа указывается производителем транспортного средства в руководстве (инструкции) по эксплуатации транспортного средства, либо на нагрузочной табличке: первая строчка — максимально допустимая масса автомобиля, вторая строчка – максимально допустимая масса автопоезда. Разница между первой и второй строчкой показывает максимально допустимую массу(брутто) прицепа, который может буксировать данный автомобиль. Изготовитель транспортного средства определяет максимальную грузоподъемность на основе спецификации двигателя, трансмиссии и схемы трансмиссии. Также необходимо учитывать максимально допустимую массу прицепа для сцепного устройства (может отличаться от характеристик автомобиля). Максимумы, определенные производителями, представляют собой обязательные пределы и никогда не должны превышаться ни при каких условиях. С помощью нашего калькулятора D-значений вы сможете быстро определить возможные нагрузки на прицепное устройство.

Какая информация указана на табличке с данными?

Каждое ТСУ снабжается табличкой с техническими данными. Она содержит: точное обозначение типа прицепного устройства, значение D (допустимая нагрузка в N), вертикальная нагрузка на шар (в кг.) и дата производства. Табличка с техническими данными обычно прикрепляется так, чтобы ее можно было прочитать, когда прицепное устройство установлено.

Что показывает значение D на табличке данных?

Значение D указывает максимально допустимое усилие в сцепке, возникающее при буксировке прицепа. Это значение рассчитывается по специальной формуле, учитывающей, максимальный допустимый вес буксирующего транспортного средства и максимальный утвержденный вес брутто прицепа. Тем не менее, для вас, как водителя, обязательны значения в соответствующей документации автомобиля. Значение D, расположенное на табличке прицепного устройства, подтверждает, что Орган по сертификации одобрил использование прицепного устройства.

Что такое вертикальная нагрузка?

Вертикальная нагрузка на шар – это максимально допустимый вес, который дышло прицепа может передавать на шар сверху.

Пожалуйста, обратитесь к документации вашего транспортного средства для определения этого максимального усилия (вес в кг). Пожалуйста, обратитесь к табличке данных вашего прицепного устройства для определения допустимой максимальной вертикальной нагрузки. Не превышайте вертикальную нагрузку, указанную заводом-изготовителем транспортного средства. Во избежание неблагоприятного воздействия следует также избегать вертикальной нагрузки ниже указанного минимума. Весы могут использоваться в качестве вспомогательного средства для определения вертикальной нагрузки до крепления прицепа.

Нужно ли специальное электрическое оборудование для соединения с прицепом?

Одновременно с установкой тягово-сцепного устройства на автомобиль должен быть установлен комплект для подключения электросети прицепа к электрооборудованию автомобиля.
Чтобы выбрать правильный электрический комплект, Вам будет нужна точная информация о транспортном средстве, особенно относительно его электрических и электронных систем.
Для автомобилей без бортового компьютера достаточно будет универсального комплекта проводки для подключения к прицепу. Для автомобилей с компьютером не обойтись без специального электронного блока согласования. Более подробно вы может прочитать про такой блок по ссылке ниже.

Перейти к статье про смарт-коннекты

Какую использовать штепсельную вилку: 7 или 13 разъемов?

В большинстве случаев мы рекомендуем использовать электрический комплект с 7-контактным разъемом. При необходимости можно использовать адаптер для 13-контактного соединения. Если вы используете прицеп без фонарей заднего хода или противотуманных фонарей, вы можете использовать 7-контактный электрический комплект. Для буксировки кемпера или каравана всегда должен использовать 13-контактный электрический комплект. Это гарантирует, что задние противотуманные фары будут в рабочем состоянии, а также будет поддерживаться питание холодильника и блока зарядки аккумулятора.

Могу ли я установить держатель для велосипедов на ТСУ?

Фаркопы BOSAL-ORIS подходят для использования с держателем для велосипедов (велобагажников). Однако рекомендуем вначале убедиться, что ТСУ имеет нагрузочные параметры достаточные для перевозки полностью снаряженного велобагажника.

Перейти к статье про велобагажники BOSAL-ORIS

Что мне делать, если мой держатель для велосипедов не подходит к ТСУ?

На сцепных устройствах BOSAL/ORIS шаровой узел производятся в соответствии со стандартом DIN 74058. Производители съемных держателей для велосипедов соблюдают этот стандарт. Но если по какой-либо причине держатель для велосипедов не может быть установлена, обратитесь к производителю велобагажника.

Где я могу получить запасные части и аксессуары для моего прицепного устройства?

После аварии или при покупке подержанного прицепного устройства с отсутствующими деталями вам может понадобиться приобрести запасные части. Прицепные устройства являются изделиями, влияющими на безопасность и подлежат обязательному официальному утверждению типа и находятся в ответственности производителя. Мы не можем предоставить вам запасные части, имеющие отношение к безопасности.
Вы можете приобрести только колпачки для шара и аксессуары. Если вам требуется что-либо из этих изделий, обратитесь к дилеру.

Где я могу получить инструкции по установке ТСУ?

Инструкция по установке входит в комплект поставки каждого фаркопа. Если она утеряна, вы можете скачать ее в разделе «Инструкции» на нашем сайте. Некоторые производители автомобилей публикуют свои собственные инструкции по установке, которые доступны только через авторизованных дилеров производителя.
Инструкции по установке должны храниться в вашем автомобиле всегда. Наши прицепные устройства поставляются с подтверждением проверки, в котором должна быть подтверждена правильная сборка установщиком (обычно технической мастерской). Сцепные устройства, имеющие сертификат соответствия ТР ТС 018/2011 не требуют проверок со стороны официального агентства, чтобы убедиться в их правильной установке. Инструкции по установке должны храниться вместе и документами на автомобиль.

Перейти к разделу с инструкциями

Что мне делать, если я потерял ключ от моего съемного прицепного устройства?

При покупке автоматически съемного прицепного устройства рекомендуется записать номер ключа. Этот номер выгравирован на головке ключа. По этому номеру вы можете сделать заказ в авторизованном сервисном центре.

Требуется ли утверждение типа для моего прицепного устройства?

На территории Таможенного союза тягово-сцепные устройства для прицепов подчиняются директивам общего официального утверждения типа (ABG). Контрольная отметка на табличке с данными указывает на их соответствие.

Инструкция на ТСУ включает информацию, отображенную на табличке с техническими данными. Она всегда должен храниться в транспортном средстве, потому что служит доказательством официального утверждения типа во время сертификации.
Утверждение типа требуется только в том случае, если сцепное устройство не имеет одобрения.

Могу ли я продолжать использовать ТСУ после аварии сзади?

Тягово-сцепные устройства нельзя ремонтировать после повреждения в результате аварии. Фаркоп может иметь повреждения, которые невидимы невооруженным глазом и обнаруживаются только при дорогостоящих испытаниях. В этих случаях мы рекомендуем заменить весь узел сцепного устройства. Замена отдельных компонентов не приемлема с точки зрения безопасности.

Как мне реагировать на отдельные сбои освещения прицепа или в случае неисправности, влияющей на всю систему освещения прицепа?

Если световые приборы не работают должным образом, сначала проверьте соединение между вилкой и розеткой. Если это не решит проблему, мы рекомендуем обратиться за помощью в ремонтный центр.

Легковые Прицепы » Является ли установка фаркопа изменением конструкции ТС (автомобиля)

Добрый день.

Фаркоп (или тягово-сцепное устройство) — специальный элемент автомобиля, предназначенный для использования прицепа. Если говорить простым языком, то фаркоп — это крючок, на который надевается прицеп. То есть если фаркопа нет, то и прицеп использовать не получится.

За самовольное изменение конструкции в 2021 году можно получить не только штраф, но и аннулирование регистрации.

Содержание статьи:

  • Нужна ли регистрация фаркопа в ГИБДД?
  • Документы на фаркоп легкового автомобиля.
  • Что делать, если документов на ТСУ нет?
  • Что делать, если планируется покупка фаркопа?
  • Что делать, если фаркоп уже установлен?

Требуется ли регистрация фаркопа в ГИБДД в 2021 году?

В данном случае все зависит от фаркопа и имеющихся на него документов:

  • Если документы на фаркоп есть, то водителю не нужно обращаться в ГИБДД для внесения изменений в СТС. Можно просто установить фаркоп и спокойно использовать автомобиль с прицепом.
  • Если документов нет либо их невозможно восстановить, то установка фаркопа является изменением конструкции ТС, которое следует зарегистрировать в ГИБДД.

Примечание. Необходимые документы будут рассмотрены ниже.

Например, если фаркоп установлен на автомобиль на заводе, то никаких дополнительных действий при обращении в ГИБДД для постановки авто на учет предпринимать не нужно. Если у ГИБДД возникнут какие-то вопросы по поводу ТСУ в будущем, можно будет в любой момент запросить документы у автопроизводителя.

С другой стороны, если фаркоп изготовлен самостоятельно и просто приварен к кузову автомобиля, то это является изменением конструкции. Для его регистрации нужно обратиться в ГИБДД. Причем далеко не факт, что разрешение на установку вы в итоге получите.

Он подразумевает, что автовладелец должен 7 раз обращаться в различные организации, т. е. довольно трудоемко.

В связи с этим на практике возможен и такой вариант. Если тягово-сцепное устройство на машине уже установлено, а документов на него нет и восстановить их невозможно, то может оказаться проще, быстрее и дешевле купить новый фаркоп с документами, чем пытаться оформить в ГИБДД изменение конструкции автомобиля.

Документы на фаркоп легкового автомобиля

В 2021 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

77. Транспортные средства не подлежат проверке в следующих случаях:
1) при установке на транспортное средство компонентов:
  • предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
  • предусмотренных изготовителем транспортного средства в эксплуатационной документации;
2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

  • При серийном внесении изменений в конструкции. В данном случае речь идет об установке фаркопа на заводе.
  • При установке ТСУ в качестве дополнительного оборудования, если одновременно выполняются 2 условия:
    • Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации, которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то можно выдохнуть.
    • Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел сертификат соответствия.

Таким образом, список необходимых документов для использования ТСУ:

  • Руководство по эксплуатации автомобиля.
  • Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
  • Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Тех. регламента.

Обратите внимание, что возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома. Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и ТСУ установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Что делать, если документов на ТСУ нет?

Если у Вас отсутствуют перечисленные выше документы на фаркоп, то обратитесь к производителю этого оборудования с целью получения копий. Уважающие себя организации предоставляют копии документов без особых проблем.

Обратиться можно:

  • в электронной форме — через сайт организации;
  • лично — через официального представителя в Вашем городе;
  • по почте — заказным письмом.

Если восстановить документы не удается, то остается либо вариант с покупкой нового сцепного устройства, либо официальное внесение изменений в конструкцию через ГИБДД.

Примечание. Некоторые организации предлагают купить пакет документов на фаркоп. Рекомендую подобные предложения игнорировать, т.к. документы производителя есть только у самого производителя. Если такие документы будут выданы другой организацией, то они будут поддельными.

Что делать, если планируется покупка фаркопа?

Если Вы только планируете установить на машину тягово-сцепное устройство, то Вы обратились к данной статье вовремя.

Рекомендую еще до покупки фаркопа обратиться к производителю и запросить у него необходимые документы. Если документация не будет предоставлена, то имеет смысл выбрать устройство другого производителя.

Так же стоит убедится, что на автомобиле допускается установка фаркопа.

Что делать, если фаркоп уже установлен?

В первую очередь, рекомендую проверить, что у Вас есть сертификат соответствия и документ, подтверждающий возможность установки на автомобиль Вашей модели и года выпуска.

Если хотя бы одного из документов нет, следует обратиться к производителю фаркопа, либо к дилерам и запросить их. Как показывает практика, производители без проблем высылают недостающие документы.

Обратите внимание, если Вы покупаете Б/У авто и имеющий фаркоп, то документы нужно забрать у предшествующего собственника. В противном случае ГИБДД может потребовать демонтировать оборудование перед началом регистрации автомобиля.

Подведем итоги данной статьи:

  1. Большая часть фаркопов сопровождается необходимыми документами, т.е. их установка может быть произведена без регистрации в ГИБДД.
  2. Если документы на сцепное устройство отсутствуют, то их следует запросить у производителя.
  3. Если получить документы невозможно, то остается либо демонтировать фаркоп, либо оформить его как изменение конструкции ТС.

Удачи на дорогах!

Прицепное устройство для прицепа легкового автомобиля. Фаркоп

Каждый владелец автомобиля всегда что-то на нем перевозит, помимо пассажиров. Грузы и багаж бывают разных габаритов и массы. Что-то можно перевезти в машине, а что-то – нет. Перевозкой крупногабаритных вещей, конечно, должна заниматься специализированная техника. Но она не всегда доступна. И тогда на помощь приходят прицепы к легковым автомобилям. Помогают решить проблему специальные прицепные устройства – фаркопы. Сегодняшняя статья будет посвящена именно им.

История создания

Фаркоп – это последовательная эволюция сцепных устройств на транспортных средствах. Раньше на машинах (грузовиках, вездеходах) сзади для сцепки стоял простой крюк, к которому посредством дышла крепился прицеп. Но, несмотря на простоту, существенный недостаток заключался в том, что крюк очень быстро разбивался и расшатывался из-за люфта, неизбежно возникающего при трогании и торможении автомобиля. Дышла прицепов и буксирные крюки не унифицировались между собой. И люфт был весьма значительным. Поэтому крюк в процессе эксплуатации быстро ломался, в том числе и потому, что толщина дышла меньше внутреннего диаметра окружности крюка. Кроме того, чтобы повесить прицеп на этот крюк, надо было очень точно подавать машину назад. Только так можно поставить дышло напротив крюка.

Устройство современного фаркопа

Современный элемент лишен таких недостатков. Как выглядит фаркоп? Фото смотрите ниже. Его соединение шара и дышла выполнено беззазорным. Кроме того, сама конструкция намного проще. Схема прицепного устройства уже много лет неизменна. Первый элемент – поперечина. Это силовая балка, устанавливаемая в задней части автомобиля на его кузове или раме. Вторая часть – шаровый узел, который крепится к поперечине. На рисунке представлена схема прицепного механизма.

Следует отметить, что устройство не универсально. Оно разработано под конкретную марку или модель автомобиля. Размеры фаркопа тоже могут отличаться. Для крупных внедорожников, способных тянуть большой трейлер, они достигают весьма внушительных величин.

Классификация видов фаркопов

Несмотря на общую схему, сцепные устройства бывают разных типов. В первую очередь они делятся по способу крепления. Оно может быть фиксированным (стационарным), съемным, а также фланцевым. Фиксированные фаркопы, как понятно из названия, несъемные. Они составляют одно целое с силовой структурой кузова автомобиля. Съемная деталь позволяет отсоединить конструкцию от автомобиля, чтобы не портить его внешний вид, когда он не нужен. Фаркопы с фланцевым соединением крепятся несколькими болтами к специальным площадкам в задней части машины. Зачастую устанавливаются к силовому бамперу или раме. Как выглядит фаркоп? Фото элемента с таким типом соединения можно увидеть в нашей статье. Этот тип применяется для перевозки крупногабаритных прицепов и тяжелых грузов.

Достоинства и недостатки разных типов фаркопов

У всех конструкций есть положительные и отрицательные стороны. Например, фланцевый фаркоп будет всегда на виду. Даже будучи снятым, само место крепления достаточно выделяется как внешним видом, так и чисто физически. В то же время этот тип крепления самый универсальный. Это позволяет установить его на любую машину с такой фланцевой площадкой. Кроме того, элемент регулируется по высоте (а это иногда важно).

Выбор подходящего фаркопа

В первую очередь следует определить максимально возможную нагрузку устройства и выбрать тип сцепки, подходящий под конкретный автомобиль. Следует помнить, что максимальная нагрузка не должна превышать полной массы буксировщика, то есть машины, на которую планируется устанавливать сцепное устройство. Еще не следует забывать, что устанавливать фаркопы желательно заводские, изготовленные промышленным способом.

Покупайте элементы, прошедшие испытания и сертификацию. Опыт показывает, что изготовленные своими руками, кустарные сцепные устройства часто не выдерживают нагрузок (предел которых обычно никто не испытывает). А это чревато как минимум повреждением конструкции. В худшем случае – потерей прицепа на ходу.

Особенности установки прицепного устройства на отечественные автомобили

Наибольшее количество данных элементов, без сомнения, устанавливается на машины отечественного производства. Прицепное устройство ВАЗ 2121 («Нива») выпускается в различных видах – сварное, фланцевое и разборное. Монтаж выполняется по общим правилам для автомобилей – разметка отверстий по шаблону и врезка в бортовую электросеть.

Самостоятельная установка

Для самостоятельного монтажа потребуется гараж с ямой или эстакада, так как большая часть работы будет проводиться снизу машины.

Дополнительный крепеж и фурнитура всегда прилагаются к заводскому комплекту. Поэтому с таким вариантом будет проще. Если же решено устанавливать самодельный фаркоп, то все соединительные и крепежные элементы придется докупать самостоятельно.

Для того чтобы установить прицепное устройство для прицепа легкового автомобиля, понадобятся следующее элементы:

  • само устройство с набором креплений;
  • дрель и сверла по металлу;
  • гаечные ключи различного размера.

В качестве примера можно рассмотреть, как установить фаркоп на «Калину» — популярный российский автомобиль. Установка сцепного устройства на него особенно актуальна в силу того, что автомобиль небольшой (особенно хэтчбек) и оснащение этой машины прицепом здорово повышает его пригодность к грузоперевозкам. Перед установкой по прилагаемому к комплекту чертежу размечаются места для будущих отверстий в заднем подрамнике. После этого, чтобы установить прицепное устройство для прицепа легкового автомобиля, следует просверлить отверстия в кузове. Лучше пользоваться сверлами несколько большего (0,5 -1 мм) диаметра, чем устанавливаемые в них болты.

Обратите внимание! После сверления кузова отверстия должны быть обязательно защищены антикоррозийным составом, чтобы предотвратить появление ржавчины. После того как отверстия обработаны, можно устанавливать монтажный комплект – поперечину и кронштейн с шаром. После затяжки болты рекомендуется также покрыть антикором. В нижней части автомобиля ржавчина появляется особенно быстро. Установка самого фаркопа обычно затруднений не вызывает.

Самое трудное здесь, как показывает практика, точность разметки для сверления отверстий. Гораздо сложнее (и зачастую занимает большую часть времени) происходит подключение электрики фаркопа.

Подключение электрического разъема

Согласно действующему законодательству прицепное устройство для прицепа легкового автомобиля должно дублировать все световые приборы задней части тягача. Для этого он оснащен соответствующей светотехникой и имеет унифицированный разъем для подключения к бортсети автомобиля. Со стороны самого транспортного средства такой разъем предстоит монтировать самостоятельно. Комплект по установке предполагает наличие всех соответствующих проводов и колодок. Этот разъем обычно снабжен схемой коммутации габаритных огней, поворотников, стоп-сигналов.

Подключаться следует внутри багажника автомобиля, проведя жгут через уже существующее отверстие либо просверлив дополнительное для него. Если все подключено правильно, то светотехника прицепа будет полностью повторять все световые сигналы автомобиля-буксировщика.

Заключение

В последнее время все чаще можно увидеть машины, оснащенные фаркопами. На это есть свои причины. Сторонние грузоперевозки довольно дороги, а чаще всего требуется перевозить мелкий негабарит, который в любом грузовике займет лишь уголок кузова, но в обычную легковушку уже не поместится. Поэтому прицепное устройство для прицепа легкового автомобиля – весьма желанная покупка хозяйственного автолюбителя.

Типы сцепок для прицепов и классы сцепок

Глава 3

Какие существуют типы сцепных устройств для прицепов?

Существует множество различных типов сцепок, используемых для буксировки прицепа. Сцепки ресивера, пожалуй, самые распространенные, делятся на 5 классов. Некоторые из других типов сцепок включают сцепки с пятым колесом и сцепки с гусиной шеей.

Каждый тип тягово-сцепного устройства имеет уникальное назначение и тип сцепки, а также свой набор мощностей и размеров.

Сравнить классы сцепок

Типы сцепок для прицепов

Приемная сцепка

Грузоподъемность:  до 20 000 фунтов.

Обеспечивает трубку для принадлежностей

Доступно для большинства автомобилей

Подробнее

Пары к шкворню 5-го колеса

Только для пикапов

Узнать больше

Сцепка «гусиная шея»

Вместимость:  До 38 000 фунтов.

Соединения с прицепом на гибкой стойке

Только пикапы

Узнать больше

Сцепное устройство для распределения веса

Грузоподъемность:  до 15 000 фунтов.

Помогает выровнять автомобиль и прицеп

Требуется приемник сцепки

Подробнее

Пара к люнетному кольцу

Доступно для большегрузных автомобилей

Узнать больше

5 Классы сцепных устройств для прицепов

Сцепные устройства делятся на 5 классов в зависимости от их тяговой способности и размера приемной трубы. Чем выше номер класса, тем выше емкость и больше трубка приемника.

Хотя полезно различать различные классы тягово-сцепных устройств, важно отметить, что большинство приемных сцепок изготавливаются для конкретных автомобилей. Другими словами, не все 5 классов доступны для каждой машины.

Сравнительная таблица классов сцепки



Сцепка
Класс 		Репрезентативное изображение Общие приложения Приемник
Размер 		Грузоподъемность
(фунты) 		Мощность TW
(фунты) 		Емкость WD
(фунты) 		Вместимость WDTW (фунты)
Класс 1 Автомобили и кроссоверы 1-1/4 дюйма До 2000 До 200 — —
Класс 2 Легковые автомобили, кроссоверы и минивэны 1-1/4 дюйма До 3500 До 350 — —
Класс 3 Кроссоверы, фургоны, внедорожники и грузовики 2 дюйма До 8000 До 800 До 12 000 До 1200
Класс 4 Грузовики и внедорожники 2 дюйма До 10 000 До 1000 До 12 000 До 1200
Класс 5 — сверхмощный Грузовики и внедорожники 2 дюйма от 16 000 до 17 000 от 2 400 до 2 550 17 000 от 2 400 до 2 550
Класс 5 — Коммерческая деятельность Грузовики со сдвоенной кабиной и шасси 2-1/2 дюйма от 18 000 до 20 0002700 от 18 000 до 20 000 2 700
Вес сцепного устройства прицепа зависит от номера детали. Грузоподъемность ограничена тяговым компонентом с наименьшим рейтингом.

Размеры приемника сцепки для прицепа

Существует четыре стандартных размера сцепки для прицепа: 1-1/4 дюйма, 2 дюйма, 2-1/2 дюйма и 3 дюйма. Размер сцепки относится к внутренним размерам приемника сцепки.

Использование стандартного размера сцепки позволяет использовать более универсальные варианты буксировки. Он позволяет прикреплять к вашему автомобилю различные аксессуары для буксировки без использования адаптера или модификаций.

Номинальные значения класса сцепки для прицепа

В пяти классах сцепки номинальный вес сильно различается: от 2000 фунтов до 2000 фунтов. до 20 000 фунтов. Каждое отдельное сцепное устройство имеет свои собственные рейтинги веса, которые могут достигать или не достигать максимального диапазона назначенного класса сцепного устройства.

Помните, что ваша буксировочная способность всегда ограничивается тяговым компонентом с наименьшим номиналом, будь то сцепка, аксессуар, автомобиль, прицеп или любой другой компонент тяговой системы.

Сведения о классе сцепки

Сцепка класса 1

Размер приемника: приемник 1-1/4″ x 1-1/4″
Номинальный вес:  до 2000 фунтов. GTW

Описание сцепных устройств класса 1

Сцепные устройства класса 1 обычно предназначены для легковых автомобилей и небольших кроссоверов. Они оснащены отверстием для приемной трубы размером 1-1/4 дюйма на 1-1/4 дюйма или иногда фиксированным язычком для непосредственной установки шарового прицепа вместо шарового крепления.

Большинство сцепок класса 1 рассчитаны на буксировку прицепов до 2000 фунтов. Однако важно помнить, что не все сцепки рассчитаны на одинаковую грузоподъемность и что никакая сцепка никогда не увеличивает максимальный вес, который может буксировать транспортное средство.

Сцепка класса 1 и класса 2

Сцепки класса 1 и класса 2 имеют приемную трубу размером 1-1/4″ x 1-1/4″ и предназначены для буксировки легких прицепов. Они также устанавливаются на аналогичные типы транспортных средств, включая легковые автомобили, фургоны и кроссоверы.

Сцепки класса 1 отличаются от сцепок класса 2 тем, что, как правило, сцепки класса 1 имеют меньший вес. В то время как класс 1 достигает максимального веса около 2000 фунтов, класс 2 обычно оценивается до 3500 фунтов.

Сцепка класса 2

Размер приемника:  1-1/4″ x 1-1/4″ приемника
Номинальный вес:  До 3500 фунтов. GTW

Описание сцепных устройств класса 2

Сцепные устройства класса 2 имеют отверстие приемной трубы 1-1/4″ x 1-1/4″ и используются для буксировки легких грузов. Большинство сцепок класса 2 способны буксировать до 3500 фунтов. полная масса прицепа.

Сцепки класса 2 обычно устанавливаются на полноразмерные седаны, минивэны и кроссоверы, но их также можно найти на небольших внедорожниках и даже на пикапах.

Сцепка класса 2 и класса 3

Сцепки класса 2 сильно отличаются от сцепок класса 3. Сцепки класса 2 имеют ресивер 1-1/4 дюйма и, как правило, имеют полную разрешенную массу до 3500 фунтов. С другой стороны, сцепки класса 3 имеют ресивер 2 дюйма и могут достигать 8000 фунтов. полная масса прицепа.

Кроме того, некоторые сцепные устройства класса 3 можно использовать со сцепным устройством для распределения веса, что обеспечивает тяговое усилие до 12 000 фунтов.

Сцепка класса 3

Размер приемника:  2″ x 2″ приемник
Номинальный вес:  До 8000 фунтов. GTW

Описание сцепных устройств класса 3

Сцепное устройство класса 3 является наиболее распространенным классом сцепных устройств, устанавливаемых на полноразмерные пикапы и внедорожники. Если ваш грузовик оснащен пакетом подготовки к буксировке, он, вероятно, имеет сцепное устройство класса 3.

Сцепные устройства CURT класса 3 оснащены отверстием приемной трубы размером 2 x 2 дюйма и обычно имеют грузоподъемность до 8000 фунтов. полная масса прицепа. Некоторые сцепки класса 3 также можно использовать в сочетании со сцепкой с распределением веса.

Сцепные устройства класса 3 чрезвычайно универсальны и способны буксировать различные типы прицепов и грузоподъемность. Не знаете, сколько весит ваш прицеп? Узнайте больше о весе прицепа здесь.

Сцепка класса 3 и сцепка класса 4

Сцепки класса 3 и 4 имеют приемные трубы размером 2 x 2 дюйма. Класс 3 отличается тем, что вес сцепки класса 3 постоянно ниже, чем у сцепки класса 4. Это делает сцепки класса 3 гораздо более универсальными с точки зрения применения в транспортных средствах. Они встречаются на всем, от кроссоверов до пикапов.

Многие сцепки класса 3 и 4 также совместимы со сцепкой распределения веса, хотя и не со всеми. Это обеспечивает повышенную грузоподъемность и контроль.

Сцепка класса 4

Размер приемника: приемник 2 x 2 дюйма
Номинальный вес:  до 10 000 фунтов. GTW

Описание сцепных устройств класса 4

Сцепные устройства класса 4 обычно устанавливаются на полноразмерные пикапы и внедорожники. Они имеют отверстие приемной трубы размером 2 x 2 дюйма и обычно имеют грузоподъемность до 10 000 фунтов. полная масса прицепа.

Большинство сцепных устройств класса 4 также могут использовать сцепное устройство с распределением веса для грузоподъемности до 12 000 фунтов.

Сцепка класса 4 и класса 5

Сцепки класса 4 существенно отличаются от сцепок класса 5. Сцепки класса 4 обычно рассчитаны только на нагрузку до 10 000 фунтов. и ограничены 2-дюймовым ресивером. Единственное сходство между ними заключается в том, что некоторые сцепки класса 5 также имеют 2-дюймовый ресивер. Однако сцепные устройства класса 5

также доступны с приемником 2-1/2 дюйма и рассчитаны на нагрузку до 20 000 фунтов, что позволяет выдерживать некоторые из самых тяжелых буксирных нагрузок.

Сцепка класса 5

Размер ресивера: Ресивер 2″ или 2-1/2″
Номинальный вес:  До 20 000 фунтов. GTW

Описание сцепных устройств класса 5

Сцепные устройства для прицепов класса 5 имеют самые высокие показатели веса среди классов приемных сцепных устройств, предлагая до 20 000 фунтов. GTW. Обычно они используются на полноразмерных пикапах и коммерческих грузовиках.

Компания CURT предлагает два типа сцепных устройств класса 5. Сцепки класса 5 Xtra Duty (XD) имеют приемник 2 дюйма и рассчитаны на нагрузку до 17 000 фунтов. Сцепки класса 5 для коммерческого использования (CD) имеют приемник 2-1/2 дюйма и рассчитаны на нагрузку до 20 000 фунтов.

Буксирный наконечник!

Всегда выбирайте сцепное устройство для прицепа, соответствующее тяговой способности вашего автомобиля. Возможно, вам сейчас не нужна полная грузоподъемность, но если вы когда-нибудь захотите тянуть прицеп большего размера, стоит иметь сцепное устройство, которое уже оборудовано для работы с весом.

Различные типы приемников сцепки

Существует несколько различных приемников сцепки, которые могут соответствовать или не соответствовать пяти классам. Большинство из них сегодня широко используются в транспортных средствах, и каждый из них поставляется со стандартным размером приемной трубы.

Индивидуальное сцепное устройство

Этот тип сцепного устройства для прицепа разработан для очень специфического транспортного средства, обеспечивая наилучшую посадку, простоту установки и оптимальную грузоподъемность.

Заказные сцепные устройства

Заднее навесное устройство

Этот тип сцепного устройства крепится к задней части тягача и обеспечивает стандартную приемную трубу для подсоединения и буксировки прицепа.

Магазин задних сцепок

Передняя сцепка

Этот тип приемной сцепки крепится к передней части автомобиля и представляет собой стандартную приемную трубу для снегоочистителя, лебедки и т. д.

Магазинные передние сцепки

Универсальная сцепка

Этот тип сцепки для прицепа предназначен для установки на максимально возможное количество транспортных средств, обеспечивая при этом стандартный приемник сцепки и соответствующую грузоподъемность.

Универсальные сцепки

Бамперная сцепка

Этот тип приемной сцепки крепится к бамперу автомобиля и представляет собой стандартную приемную трубу. Его грузоподъемность ограничена бампером.

Магазинные сцепки бампера

Сцепка для автодома

Этот тип приемной сцепки специально разработан для установки в задней части дома на колесах или автодома для буксировки прицепа или лодки, буксирующей транспортное средство.

Магазинные сцепки для автофургонов

Типы сцепных устройств для тяжелых условий эксплуатации

Существует ряд различных типов сцепных устройств, которые не подпадают под классификацию приемных сцепных устройств. Эти сцепки предназначены для буксировки тяжелых грузов и обычно используются для буксировки туристических прицепов, прицепов для скота, прицепов с бортовым оборудованием и многого другого.

Пятиколесная сцепка

Пятиколесная сцепка — это сцепное устройство для грузовых автомобилей большой грузоподъемности, на которое крепится шкворень пятиколесного прицепа. Конструкция похожа на тягач с прицепом.

Shop Пятерно-сцепное устройство

Сцепное устройство «гусиная шея»

Сцепное устройство «гусиная шея» — это сцепное устройство для тяжелой грузовой платформы, которое обеспечивает шаровое соединение с прицепом. Сцепки типа «гусиная шея» обычно используются на фермах.

Магазинная сцепка «гусиная шея»

Сцепка для распределения веса

Сцепка для распределения веса представляет собой приспособление для приемной сцепки. Он предназначен для распределения веса дышла прицепа по транспортному средству и прицепу для повышения контроля.

Магазинные сцепки для распределения веса

Штыревая сцепка

Штыревая сцепка представляет собой простой, но прочный соединительный механизм, состоящий из крюка и кольца. Игольчатые сцепки обычно используются в сельском хозяйстве и промышленности.

Магазин цапф

Часто задаваемые вопросы

Как узнать какой у меня класс сцепки ?

Сцепки ресивера делятся на 5 классов в зависимости от их тяговой способности и размера трубы ресивера. Чем выше номер класса, тем выше емкость и больше трубка приемника.

Класс 1: Если вы водите автомобиль или кроссовер, скорее всего, у вас есть сцепка класса 1. Сцепки класса 1 имеют размеры приемника 1-1/4 дюйма и грузоподъемность до 2000 фунтов. и мощностью TW до 200 фунтов.

Класс 2: Если вы водите микроавтобус, или у вас есть автомобиль или кроссовер, который больше по размеру или обладает большей грузоподъемностью, у вас, вероятно, есть сцепное устройство класса 2. Сцепки класса 2 имеют размеры приемника 1-1/4 дюйма и грузоподъемность до 3500 фунтов. и мощностью TW до 350 фунтов.

Класс 3: Если вы водите кроссовер, фургон, внедорожник или грузовик, у вас, вероятно, есть сцепка класса 3. Сцепки класса 3 имеют размер приемника 2 дюйма и грузоподъемность до 8000 фунтов. и мощностью TW до 800 фунтов. Они также имеют мощность WD до 12 000 фунтов. и грузоподъемность WDTW до 1200 фунтов.

Класс 4: Если вы водите более крупный грузовик или внедорожник, у вас, вероятно, есть сцепка класса 4. Сцепки класса 4 имеют размер приемника 2 дюйма и грузоподъемность до 10 000 фунтов. и мощностью TW до 1000 фунтов. Они также имеют мощность WD до 12 000 фунтов. и грузоподъемность WDTW до 1200 фунтов.

Класс 5 — Xtra Duty: Если вы водите тяжелый или сверхмощный грузовик или внедорожник, у вас есть сцепка класса 5 — Xtra Duty. Класс 5 — сцепки Xtra Duty имеют размер приемника 2 дюйма и полную массу от 16 000 до 17 000 фунтов. и TW грузоподъемностью от 2400 до 2550 фунтов. Они также имеют грузоподъемность 17 000 фунтов. и грузоподъемностью WDTW от 2400 до 2550 фунтов.

Класс 6 — Коммерческие перевозки: Если у вас есть грузовик с двойной кабиной или шасси, у вас есть сцепка класса 5 — Коммерческие перевозки. Класс 5 — сцепки для коммерческих целей имеют размер приемника 2-1 / 2 дюйма и грузоподъемность от 18 000 до 20 000 фунтов. и мощность TW 2700 фунтов. Они также имеют мощность WD от 18 000 до 20 000 фунтов. и грузоподъемностью WDTW 2700 фунтов.

Буксировка 101 Содержание

Ищете больше?

Узнайте больше полезных советов и руководств в блоге Lippert — это место, где вы найдете все, что связано с автодомами, буксировкой, катанием на лодках и не только!

Сцепные устройства для прицепов и принадлежности для буксировки

Сцепки для прицепов и принадлежности для буксировки | U-Haul Найдите сцепки и проводку, подходящие для вашего автомобиля

Год Choose. ..2023202220212020201

2017201620152014201320122011201020020072006200520042003200220012000199199719961995199419931992199119198719861985198419831982198119801971977197619751974197319721971197019619671966196519641963196219611960195
19571956195519541953195219511950194
19471946194519441943194219411940193
  • 1937193619351934193319321931193019219271926192519241923192219211
    1

    1

    161

    141

    121101

    0518011800

    Делать Выбирать…

    Модель Выбирать…

    Функции Выбирать…

    Указать груз

    Высший стиль Выберите. ..Hard TopSoft Top

    Не разрешено

    Бампер Выбирать…

    Определение рейтинга системы сцепки

    Ваша система сцепки надежна настолько, насколько эффективен ее компонент с самым низким рейтингом. Чтобы узнать рейтинг вашей системы сцепки, сравните номиналы сцепки, шара сцепки и крепления шара, как показано ниже. Ваш рейтинг системы сцепки является самым низким рейтингом среди этих частей.

    Рейтинг сцепки

    Максимальный вес вашей сцепки обычно указан на этикетке на самой сцепке.

    Рейтинг мячей для сцепки

    Вы можете найти свой рейтинг сцепного шара на верхней части шара или вокруг основания хвостовика.

    Рейтинг шарового крепления

    Рейтинг вашей шаровой опоры обычно указан на этикетке на монтажной пластине или на валу, который входит в ваш ресивер.

    Видео рейтинга системы сцепки

    В этом видео также объясняется, как узнать рейтинг системы сцепки.

    Мы вас прикрыли.

    Не хватает части? Хотите обновить? Не уверен, что вам нужно?

    Купите любую из вышеперечисленных деталей онлайн или закажите установку системы сцепки или бесплатную проверку буксировки в ближайшем к вам пункте U-Haul.
