Инструкция замены передней блок-фары на ВАЗ 2107 своими руками

В данном фото отчёте подробно показано как своими руками произвести замену головной оптики (передних фар) на автомобиле ВАЗ 2107. Причин замены бывают разные: попадание камешка в следствии чего трещина на стекле, ДТП, либо просто замена на более модернизированные фары. В данном фото отчёте подробно показано как своими руками произвести замену передних фар на автомобиле ВАЗ 2107. Процедура замены проста, занимает минимум времени (приблизительно 15 минут).

Необходимые инструменты: самый обычный ключ на 8 и крестообразная отвёртка.

Также можете ознакомиться с нашим фото отчётом о замене задних фонарей.

Источник: http://zarulemvaz.ru/zamena-perednej-blok-fary-na-vaz-2107/

1

Необходимый инструмент.

2

Показывать всю процедуру буду на левой фаре, но правая снимается аналогично. Первым делом необходимо открыть капот автомобиля и отсоединить штекеры питания от ламп ближнего и дальнего света, а также гидрокорректор.

3

Два из них откручиваются без каких-либо проблем, а вот третий — крайний левый (по ходу движения автомобиля) фиксируется с помощью гайки, так что придется придерживать ее ключом на 8 с внутренней стороны.

4

После чего можно легко вынимать блок-фару ВАЗ 2107 с обратной стороны, слегка потянув за нее рукой.

5

Вот и вся инструкция, как видите, все предельно просто и на выполнение этого ремонта потребуется не более 10 минут времени. Установка производится в обратной последовательности. После замены оптики, рекомендуется отрегулировать фары.

как разобрать, замена стекла, накладки, регулировка оптики,, инструкции с видео и фото

Система освещения автомобиля представляет собой совокупность устройств и приборов, обеспечивающих комфортное и безопасное управление транспортным средством в тёмное время суток. Фары, как один из ключевых компонентов этой системы, выполняют функции освещения дорожного полотна и сигнализации о намерениях водителя. Длительная и безаварийная эксплуатация фар автомобиля ВАЗ-2107 может быть обеспечена за счёт соблюдения правил технического обслуживания и своевременной замены отдельных элементов этого осветительного прибора.

Фары «семёрки» имеют свои конструктивные особенности, которые следует учитывать при их ремонте и замене.

Обзор фар ВАЗ-2107

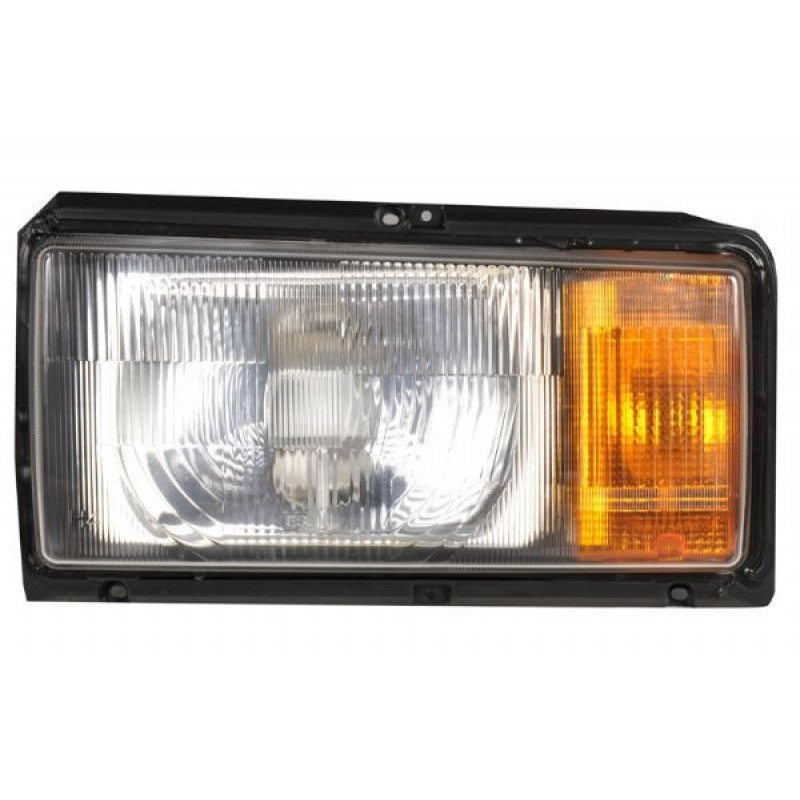

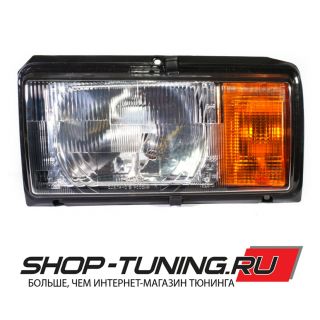

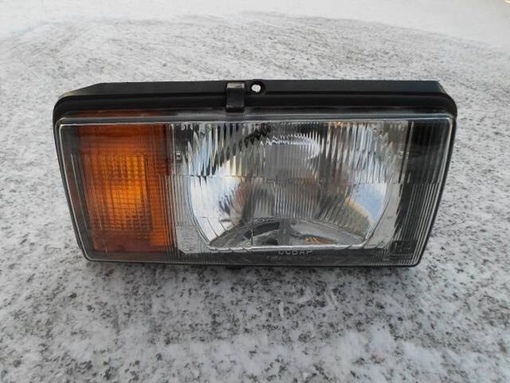

Штатная передняя блок-фара автомобиля ВАЗ-2107 представляет собой пластмассовый короб, лицевая сторона которого выполнена из стекла или прозрачного пластика прямоугольной формы. На стеклянных фарах остаётся меньше царапин, а их оптические свойства позволяют формировать более сфокусированный световой поток. В то же время стекло более хрупкое, чем пластик, и может разбиться при механическом воздействии такой силы, которое пластиковая фара выдержит.

Передняя фара автомобиля ВАЗ-2107 включает в себя лампы ближнего и дальнего света, указатель поворота и габаритные огни

Благодаря повышенной прочности пластиковые фары пользуются большей популярностью среди автолюбителей. В корпусе блок-фары размещены лампа ближнего и дальнего света типа АКГ 12–60+55 (Н4) мощностью 12 В, а также лампы указателя поворота и габаритных огней. Световой луч направляется на дорогу с помощью отражателя, расположенного позади патрона, в который вкручивается лампа.

Среди конструкционных особенностей блок-фары ВАЗ-2107 отметим наличие гидрокорректора. Это устройство может оказаться к месту в ночное время, когда багажник перегружен и передняя часть автомобиля задирается. В этом случае даже ближний свет начинает ослеплять глаза водителям встречного транспорта. С помощью гидрокорректора можно отрегулировать угол падения светового луча, опустив его вниз. В случае необходимости это устройство позволяет выполнить и обратную регулировку.

Корректировка направления луча выполняется с помощью регулятора, расположенного рядом с ручкой управления яркостью освещения панели управления. Регулятор гидрокорректора имеет 4 положения:

  • позиция I устанавливается, когда в салоне находятся водитель и один пассажир на переднем сидении;
  • II — водитель и 4 пассажира;
  • III — водитель с четырьмя пассажирами, а также грузом в багажнике весом до 75 кг;
  • IV — водитель с максимально загруженным багажником.

    Регулятор гидрокорректора (А) расположен рядом с ручкой изменения яркости освещения панели управления (В)

В автомобилях ВАЗ-2107 используется гидрокорректор типа 2105–3718010.

На тыльной стороне блок-фары имеется крышка, которая используется при замене перегоревших ламп.

Какие фары можно поставить на ВАЗ-2107

Владельцы «семёрок» довольно часто используют альтернативные варианты фар, преследуя при этом две цели: улучшить показатели работы световых приборов и добавить эксклюзивности их внешнему виду. Чаще всего для тюнинга фар используются светодиоды и биксеноновые лампы.

Светодиоды

Светодиодными лампами можно полностью заменить штатный комплект или установить их в дополнение к заводским. Светодиодные модули можно изготовить самостоятельно или купить готовые. Такие типы световых приборов привлекают автолюбителей:

  • надёжностью и долговечностью. При бережном использовании светодиоды способны прослужить 50 тысяч часов и более;
  • экономичностью. Светодиоды потребляют меньше электроэнергии, чем обычные лампы, а это может отразиться на работе других электроприборов автомобиля;
  • прочностью.
    Такие лампы реже выходят из строя из-за вибрации, вызванной движением по пересечённой местности;
  • широкими возможностями при тюнинге. За счёт использования светодиодов фары приобретают более стильный внешний вид, а мягкий свет, излучаемый такими фарами, меньше утомляет глаза водителя в длительных поездках.

    Светодиоды могут дополнить или полностью заменить штатные лампы в фарах ВАЗ-2107

Среди недостатков светодиодов — необходимость специальных элементов управления, за счёт чего система освещения становится более сложной и дорогой. В отличие от обычных ламп, которые в случае выхода из строя можно заменить, светодиоды замене не подлежат: придётся менять весь модуль.

Биксенон

В пользу установки биксеноновых ламп, как правило, приводятся такие доводы:

  • увеличение срока службы. За счёт того, что внутри такой лампы нет нити накаливания, исключается возможность её механического повреждения. Подсчитано, что средняя продолжительность жизни биксеноновой лампы составляет 3 000 часов, галогеновой — 400 часов;
  • повышенный уровень светоотдачи, который не зависит от напряжения в цепи, т.
    к. преобразование тока происходит в блоке розжига;
  • экономичность — мощность таких ламп не превышает 35 Вт.

Помимо этого, глаза водителя меньше устают, т. к. ему не приходится вглядываться в дорогу благодаря равномерному и мощному свету биксеноновых ламп.

Биксеноновая фара более долговечна и экономична по сравнению с другими типами световых приборов

Среди недостатков биксенона — высокая стоимость, а также необходимость замены сразу двух ламп при выходе из строя одной из них, т. к. новая лампа будет гореть ярче, чем та, что отработала какое-то время.

Товарищи, друзья! Будьте благоразумны, не ставьте ксенон, и тем более не ставьте его в обычные фары, поберегите себя в крайнем случае, ведь ослеплённый вами водитель может въехать и в вас!
наша оптика, а именно наше стекло устроенно так что все риски на стекле формируют именно тот пучок и именно из той лампы (галогенной), которая у нас стоит, в галогенной лампе светится нить за нитью есть колпачок, который отражает свет в сторону стекла фары, сам пучок света от нити весьма мал, в то время как у ксеноновой лампы светится вся колба (газ находящийся в ней), естетственно, свет который она излучает, попадая в стекло, в котором сделаны специальные насечки для галогенной лампы будут свет рассеивать куда угодно, но не туда, куда нужно!

что касается всевозможного прошпорта то видел уже не одну пару фар, которые после нескольких лет приобрели желтовато-грязный вид, пластик очень сильно помутнел, и от мойки и песка сильно потрепался… я имею в виду ту же тусклость, блин весь этот дешёвый баку стайл и тому подобное зло, потому как сделано китаезой из дешёвой пластмассы которая со временем мутнеет… Но если на задних фонарях этого ещё не так заметно, то на передних очень сильно…
Единственное, на мой взгляд, очень правильное решение, которое видел где-то на просторах интернета, это было спалировывание штатной насечки на стекле, расширение основания фары и установка с какой-либо машины с разборки фирменного биксенона, даже фотки были, если не ошибаюсь, какой-то ващовской машины с пушками внутри фары! Смотрелось очень хорошо, да и подход к такой работе мне лично понравился, но он уж очень трудоёмок…

олежек

http://www. semerkainfo.ru/forum/viewtopic.php?t=741

Стёкла для блок-фар ВАЗ-2107

Штатные стёкла фар автомобиля ВАЗ-2107 можно заменить акриловыми или поликарбонатными.

Поликарбонат

Поликарбонатные стёкла на автомобильных фарах начали использовать благодаря следующим уникальным свойствам этого материала:

  • повышенная прочность. По этому показателю поликарбонат имеет 200-кратное преимущество над стеклом, поэтому при небольших столкновениях, когда стекло обязательно треснуло бы, поликарбонатная фара остаётся целой;
  • эластичность. Это качество поликарбоната повышает безопасность автомобиля, т. к. снижает вероятность получения тяжёлой травмы пешехода, столкнувшегося с машиной;
  • термоустойчивость. При изменении температуры окружающей среды свойства материала остаются постоянными.

    Поликарбонатная фара отличается повышенной эластичностью, прочностью и термоустойчивостью

Среди преимуществ поликарбонатных фар:

  • долговечность. Импортные изделия, как правило, выпускаются со специальной защитной плёнкой, которая надёжно предохраняет поверхность фары от механических повреждений;
  • невосприимчивость к вредному воздействию химических моющих средств;
  • доступность реставрации. Если внешний вид таких фар утратил свой первоначальный лоск, это легко исправить с помощью полировки наждачной бумагой и абразивной пастой.

Недостатки у такого типа фар тоже есть:

  • не оказывают противодействия ультрафиолетовым лучам, в результате чего через определённое время желтеют и мутнеют, снижая проходимость излучаемого света;
  • могут быть повреждены щелочными составами;
  • подвержены воздействию сложных эфиров, кетонов и ароматических углеводородов.
Акрил

Акрил довольно часто используется при ремонте повреждённой фары: сделать новое стекло можно методом термоформовки. Производство таких фар отличается простотой и дешевизной, соответственно, и стоимость фар вполне доступна. Акрил успешно справляется с ультрафиолетом, но со временем покрывается большим количеством микротрещин, поэтому срок службы подобных изделий не очень велик.

Акриловое стекло для фар ВАЗ-2107 можно изготовить в домашних условиях

Характерные неисправности фар и методы их устранения

В ходе эксплуатации фара автомобиля так или иначе подвергается механическим повреждениям и воздействию атмосферных факторов, поэтому через определённое время работы может потребоваться её ремонт или реставрация.

Замена стекла

Чтобы демонтировать фару ВАЗ-2107, потребуется рожковый ключ на 8 и крестообразная отвёртка. Последовательность действий при снятии фары следующая:

  1. Под капотом следует отыскать питающие штекеры ламп и гидрокорректора и отсоединить их.

    Отсоединяем штекеры питания ламп и гидрокорректора

  2. На лицевой стороне фары необходимо открутить три болта крестообразной отвёрткой.

    Откручиваем три болта крепления фары крестовой отвёрткой

  3. При откручивании одного из болтов с обратной стороны потребуется зафиксировать ключом на 8 ответную гайку.

    Два болта откручиваются сразу, а третий требует удерживания ответной гайки со стороны капота

  4. Извлечь фару из ниши.

    Фара извлекается из ниши с небольшим усилием

Стёкла крепятся к корпусу фары с помощью герметика. Если необходимо заменить стекло, место стыковки следует зачистить от старого герметика, обезжирить и нанести новый герметизирующий слой. Затем приложить стекло и зафиксировать его малярным скотчем. Через 24 часа фару можно устанавливать на место.

Видео: замена стекла фары ВАЗ-2107

Замена ламп

Чтобы заменить перегоревшую лампу дальнего-ближнего света фары ВАЗ-2107, необходимо:

  1. Отсоединить отрицательную клемму аккумулятора.
  2. Снять крышку блока фары, повернув её против часовой стрелки.

    Для того чтобы получить доступ к лампе ближнего света, необходимо снять крышку блока фары, повернув её против часовой стрелки

  3. Отсоединить питающую колодку от лампы.

    С контактов лампы снимаем питающую колодку

  4. Извлечь пружинный фиксатор из пазов патрона.

    Лампа удерживается в блоке специальным пружинным фиксатором, его нужно снять, освободив из пазов

  5. Вынуть лампу из блок-фары.

    Вынимаем перегоревшую лампу из блок-фары

  6. Установить новую лампу в обратном порядке.

Выполняя работы по замене ламп, следует помнить, что, касаясь руками колбы лампы, мы замасливаем её, а это может привести к преждевременному выходу лампы из строя.

Замена ламп габаритного света и указателей поворотов, как правило, затруднений не вызывает: для этого необходимо извлечь соответствующий патрон из рефлектора и вынуть лампу, вращая её против часовой стрелки.

Видео: замена основной и габаритной лампы на ВАЗ-2107

Очистка стёкол

Если стёкла фары утратили прозрачность, можно попытаться восстановить их внешний вид и светопропускную способность, обратившись к специалистам СТО или выполнив реставрацию оптики самостоятельно. Для этого автовладельцу потребуются:

  • наждачная бумага разной зернистости;
  • абразивная и неабразивная паста;
  • малярный скотч;
  • ветошь;
  • шлифовальная машина или болгарка со шлифовальным кругом.

Работы по восстановлению стёкол выполняются в такой последовательности:

  1. Фара обклеивается по периметру малярным скотчем или плёнкой, чтобы при выполнении работ не повредить лакокрасочное покрытие кузова.
  2. Поверхность стекла обрабатывается наждачной бумагой, начиная с более крупной, заканчивая мелкозернистой. Если шлифовка выполняется механизированным способом, поверхность следует периодически смачивать водой.
  3. Обработанная поверхность тщательно промывается водой.
  4. Стекло шлифуется полиролью и снова промывается водой.
  5. Поверхность поочерёдно обрабатывается абразивной и неабразивной пастой с помощью шлифовальной машины с поролоновым кругом.

    Фара обрабатывается шлифовальной машинкой с использованием абразивной и неабразивной пасты поочерёдно

Видео: полировка/шлифовка стекла фары ВАЗ

Электрическая схема подключения фар ВАЗ-2107

Электрическая схема работы наружного освещения включает:

  1. Блок-фары с габаритными огнями.
  2. Лампу подкапотного света.
  3. Монтажный модуль.
  4. Подсветку вещевого ящика.
  5. Освещение панели приборов.
  6. Задние фонари с габаритами.
  7. Подсветку номерных знаков.
  8. Переключатель наружного освещения.
  9. Контрольную лампу в спидометре.
  10. Ключ зажигания.
  11. Выводы А — к генератору, Б — к лампам подсветки приборов и выключателей.

    Блок-фары являются частью системы наружного освещения автомобиля, которая управляется кнопками на приборной панели

Схема работы задних фонарей и противотуманного света состоит из:

  1. Блок-фары.
  2. Монтажного модуля.
  3. Трёхрычажного переключателя.
  4. Выключателя наружного освещения.
  5. Выключателя противотуманок.
  6. Задних фонарей.
  7. Предохранителя.
  8. Контрольной лампы противотуманных огней.
  9. Контрольной лампы дальнего света.
  10. Ключа зажигания.
  11. Реле дальнего (Р5) и ближнего (Р6) света.

    Схема задних фонарей и противотуманного света монтируется на отдельном модуле

Подрулевой переключатель

Подрулевой переключатель ВАЗ-2107 является трёхрычажным и выполняет функции:

  • управления дальним и ближним светом;
  • включения указателей поворотов;
  • управления стеклоомывателем.

Расположение переключателя позволяет водителю управлять устройствами автомобиля, не отвлекаясь от дороги. Наиболее характерными неисправностями подрулевого переключателя (который ещё называют тубусом) принято считать выход из строя контактов, отвечающих за работу поворотов, ближнего и дальнего света, а также механическое повреждение одного из рычагов.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами

Реле и предохранители фар

Ответственными за защиту осветительных приборов являются предохранители, расположенные в блоке нового образца и отвечающие за:

  • F1 — лампы заднего хода;
  • F8 — указатели поворотов в «аварийном» режиме;
  • F9 — противотуманки;
  • F10 — подсветку панели приборов;
  • F11 — стоп-сигналы;
  • F12 — дальний свет правой фары;
  • F13 — дальний свет левой фары;
  • F14 — габариты (передний левый, задний правый), подсветку номерного знака и подкапотного пространства;
  • F15 — габариты (передний правый, задний левый), подсветку бардачка;
  • F16 — ближний свет правой фары;
  • F17 — ближний свет левой фары.

    Блок предохранителей и реле ВАЗ-2107 находится под капотом возле лобового стекла напротив пассажирского сидения

Работа осветительных приборов регулируется с помощью реле:

  • 5 — дальнего света;
  • 6 — ближнего света.

Дневные ходовые огни

Дневные ходовые огни (ДХО) не следует путать с габаритами: это световые приборы, предназначенные для улучшения видимости в дневное время. Как правило, ДХО выполнены на светодиодах, которые дают яркий свет и отличаются большим рабочим ресурсом. Включать ДХО одновременно с ближним или противотуманным светом не рекомендуется. Чтобы установить на автомобиль ДХО, необязательно обращаться на СТО, это вполне можно сделать самостоятельно. При этом важно учитывать, что:

  • световые приборы должны устанавливаться в соответствии с требованиями ГОСТ Р 41.48–2004;
  • «семёрке» подходят не любые ДХО. Многие автовладельцы устанавливают огни типа Philips Led Daylight 9;
  • чаще всего ДХО размещают на бампере или воздухозаборнике;
  • световые приборы должны находиться на высоте 250–1500 мм от земли;
  • расстояние между двумя видимыми краями приборов должно составлять минимум 600 мм;
  • ДХО могут быть расположены только в передней части автомобиля, а световой луч должен быть направлен только вперёд;
  • общая яркость света должна находиться в пределах 150–330 люменов.

Схема подключения ДХО предусматривает наличие пятиконтактного реле типа М4 012–1Z2G.

Для подключения ДХО потребуется пятиконтактное реле типа М4 012–1Z2G

Подключение реле выполняется следующим образом:

  • контакт №30 необходимо соединить с «плюсом» зажигания;
  • №86 соединяется с кнопкой включения габаритов и ближнего света;
  • №87 остаётся неподключенным;
  • №85 — масса;
  • №88 (87А) — вывод на ДХО.

Существует несколько вариантов схем подключения ДХО, одна из которых рассчитана на их выключение в момент пуска двигателя.

Одна из схем подключения ДХО рассчитана на их выключение в момент пуска двигателя

В этом случае контакты подключаются следующим образом:

  • минус ДХО идёт на корпус;
  • плюс — на контакт реле №30;
  • контакт 87 соединяется с плюсом аккумулятора;
  • контакт 85 — с массой;
  • контакт 86 подключается на геркон, второй контакт которого выводится на плюсовой зажим генератора.

Регулировка фар

Принято считать, что фары выполняют свою функцию, если дорога перед автомобилем хорошо освещена, а водители встречного транспорта при этом не ослеплены. Чтобы добиться такой работы осветительных приборов, следует их правильно отрегулировать. Для регулировки фар ВАЗ-2107 необходимо:

  1. Разместить машину на ровной строго горизонтальной поверхности на расстоянии 5 м от вертикального экрана размером 2х1 м. Автомобиль при этом должен быть полностью заправлен и укомплектован всем необходимым снаряжением, шины — накачаны до необходимого давления.
  2. Нарисовать на экране разметку, на которой линия С будет означать высоту фар, D — на 75 мм ниже С, О — осевая линия, А и В — вертикальные линии, пересечения которых с С образуют точки Е, соответствующие центрам фар. J — расстояние между фарами, которое в случае с ВАЗ-2107 равно 936 мм.

    На вертикальном экране необходимо выполнить разметку, которая нужна для регулировки фар

  3. Перевести регулятор гидрокорректора в крайнее правое положение (позиция I).
  4. Положить на водительское сидение груз весом 75 кг или посадить туда пассажира.
  5. Включить ближний свет и закрыть одну из фар непрозрачным материалом.
  6. Добиться совмещения нижней границы луча с линией Е–Е вращением регулировочного винта на задней стороне блок-фары.

    Вращением одного из регулировочных винтов следует совместить нижнюю границу луча с линией Е-Е

  7. Вторым винтом совместить место излома верхней границы луча с точкой Е.

    Вращением второго винта необходимо совместить место излома верхней границы луча с точкой Е

То же самое необходимо выполнить и для второй фары.

Противотуманные фары

Передвижение на автомобиле в дождь или снег может создать множество хлопот водителю, вынужденному управлять машиной в условиях плохой видимости. В этой ситуации на помощь приходят противотуманные фары (ПТФ), конструкция которых предусматривает формирование светового пучка, «стелющегося» над поверхностью дорожного полотна. Противотуманки, как правило, жёлтого цвета, т. к. этот цвет имеет свойство меньше рассеиваться в тумане.

Устанавливаются противотуманки, как правило, под бампером, на высоте не ниже 250 мм от поверхности дорожного полотна. В монтажный набор для подключения ПТФ входят:

  • комплект проводов;
  • реле;
  • кнопка.

Помимо этого, потребуется предохранитель на 15 А, который будет установлен между реле и аккумулятором. Подключение следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой.

Подключение противотуманных фар следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой

Видео: самостоятельная установка противотуманок на «семёрку»

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

Замена и вклейка стекла на фаре ВАЗ-2107, 2105 и 2104

Всем привет! Сегодня мы расскажем вам как самостоятельно поменять стекло на фаре ВАЗ-2107, ВАЗ-2105 или ВАЗ-2104. Это может понадобится как в случае если у вас треснуло стекло на фаре, вы его разбили или фара начала потеть. Да, именно потеть - фары потеют в том случае, когда они не герметичны. А разгерметизация фары возможна только при трещине в корпусе (худший вариант), вы забыли или неплотно закрыли заднюю крышку на фаре при замене ламп (лучший вариант) или у вас проблемы со стеклом (плохо вклеено, разбито, треснуто). Вот мы и расскажем вам как самостоятельно вклеить стекло в фару семерки и аналогичных "квадратных" ВАЗов.

Снимаем фару с машины, для этого скидываем сзади две колодки (поворотов и света):

...и откручиваем фару, три шурупа впереди, один сверху посередине и два снизу по бокам, откручиваем их и блок-фара выпадает нам прямо в руки. Берем ее несем домой. Откручиваем два органичителя дворников фар, будут мешать:

Теперь, в любом случае, нам сначала нужно будет избавиться от остатков старого стекла, либо, в случае если мы просто переклеиваем стекло, то аккуратно его извлечь не разбив. Для этого нам нужен будет острый нож, что то типа такого:

Аккуратно по контуру разрезаем им заводской герметик (если фара еще ни разу не ремонтировалась) либо силикон или другой герметик, в зависимости от фантазии того, кто до вас туда вклеивал стекло. Я встречал фары с вклеенными намертво стеклами, то есть по сути не ремонтопригодные. И после этого аккуратно выдавливаем поддев чем нибудь стекло на себя. Если хорошо разрезали то выйдет быстро. Не переусердствуйте чтоб не лопнуло. Затем хорошо чистим все от старого герметика, чтоб остался только пластик:

Подготавливаем стекло для фары, примеряем. Стекла должны быть "родными" для вашей фары, Киржач и ОСВАР отличаются друг от друга.

На рынке можно купить специальный герметик для фар, но мы использовали обычный силикон:

Просто черный герметик будет смотрется несколько красивее, но мы пренебрегли этим. Аккуратно наносим его по периметру на корпус нашей фары, примерно так:

Вставляем стекло и домазываем по периметру герметик или силикон если не хватило и остались пробелы, не переусердствуйте. Снимаем лишнее и обматываем фару малярным скотчем чтоб герметик нормально застыл а стекло не смещалось. Даем высохнуть, в идеале сутки:

После того как герметик застыл, снимаем малярный скотч (малярный просто не оставляет следов в отличии от обычного) и устанавливаем фару обратно на машину, подключаем и наслаждаемся. ни в коем случае в процессе работы не лапайте отражатель, он очень легко повреждается и постарайтесь его ничем не испачкать. Вот и все, вы научились самостоятельно заменять и вклеивать стекло в фары ВАЗ-2107, 2105 и 2104, но если у вас еще остались вопросы - будем рады вас видеть в нашем клубе любителей ВАЗ-2107.



Ваз 2107 фары устройство


как разобрать, замена стекла, накладки, регулировка оптики,, инструкции с видео и фото

Система освещения автомобиля представляет собой совокупность устройств и приборов, обеспечивающих комфортное и безопасное управление транспортным средством в тёмное время суток. Фары, как один из ключевых компонентов этой системы, выполняют функции освещения дорожного полотна и сигнализации о намерениях водителя. Длительная и безаварийная эксплуатация фар автомобиля ВАЗ-2107 может быть обеспечена за счёт соблюдения правил технического обслуживания и своевременной замены отдельных элементов этого осветительного прибора. Фары «семёрки» имеют свои конструктивные особенности, которые следует учитывать при их ремонте и замене.

Обзор фар ВАЗ-2107

Штатная передняя блок-фара автомобиля ВАЗ-2107 представляет собой пластмассовый короб, лицевая сторона которого выполнена из стекла или прозрачного пластика прямоугольной формы. На стеклянных фарах остаётся меньше царапин, а их оптические свойства позволяют формировать более сфокусированный световой поток. В то же время стекло более хрупкое, чем пластик, и может разбиться при механическом воздействии такой силы, которое пластиковая фара выдержит.

Передняя фара автомобиля ВАЗ-2107 включает в себя лампы ближнего и дальнего света, указатель поворота и габаритные огни

Благодаря повышенной прочности пластиковые фары пользуются большей популярностью среди автолюбителей. В корпусе блок-фары размещены лампа ближнего и дальнего света типа АКГ 12–60+55 (Н4) мощностью 12 В, а также лампы указателя поворота и габаритных огней. Световой луч направляется на дорогу с помощью отражателя, расположенного позади патрона, в который вкручивается лампа.

Среди конструкционных особенностей блок-фары ВАЗ-2107 отметим наличие гидрокорректора. Это устройство может оказаться к месту в ночное время, когда багажник перегружен и передняя часть автомобиля задирается. В этом случае даже ближний свет начинает ослеплять глаза водителям встречного транспорта. С помощью гидрокорректора можно отрегулировать угол падения светового луча, опустив его вниз. В случае необходимости это устройство позволяет выполнить и обратную регулировку.

Корректировка направления луча выполняется с помощью регулятора, расположенного рядом с ручкой управления яркостью освещения панели управления. Регулятор гидрокорректора имеет 4 положения:

В автомобилях ВАЗ-2107 используется гидрокорректор типа 2105–3718010.

На тыльной стороне блок-фары имеется крышка, которая используется при замене перегоревших ламп.

Какие фары можно поставить на ВАЗ-2107

Владельцы «семёрок» довольно часто используют альтернативные варианты фар, преследуя при этом две цели: улучшить показатели работы световых приборов и добавить эксклюзивности их внешнему виду. Чаще всего для тюнинга фар используются светодиоды и биксеноновые лампы.

Светодиоды

Светодиодными лампами можно полностью заменить штатный комплект или установить их в дополнение к заводским. Светодиодные модули можно изготовить самостоятельно или купить готовые. Такие типы световых приборов привлекают автолюбителей:

Среди недостатков светодиодов — необходимость специальных элементов управления, за счёт чего система освещения становится более сложной и дорогой. В отличие от обычных ламп, которые в случае выхода из строя можно заменить, светодиоды замене не подлежат: придётся менять весь модуль.

Биксенон

В пользу установки биксеноновых ламп, как правило, приводятся такие доводы:

  • увеличение срока службы. За счёт того, что внутри такой лампы нет нити накаливания, исключается возможность её механического повреждения. Подсчитано, что средняя продолжительность жизни биксеноновой лампы составляет 3 000 часов, галогеновой — 400 часов;
  • повышенный уровень светоотдачи, который не зависит от напряжения в цепи, т. к. преобразование тока происходит в блоке розжига;
  • экономичность — мощность таких ламп не превышает 35 Вт.

Помимо этого, глаза водителя меньше устают, т. к. ему не приходится вглядываться в дорогу благодаря равномерному и мощному свету биксеноновых ламп.

Биксеноновая фара более долговечна и экономична по сравнению с другими типами световых приборов

Среди недостатков биксенона — высокая стоимость, а также необходимость замены сразу двух ламп при выходе из строя одной из них, т. к. новая лампа будет гореть ярче, чем та, что отработала какое-то время.

Товарищи, друзья! Будьте благоразумны, не ставьте ксенон, и тем более не ставьте его в обычные фары, поберегите себя в крайнем случае, ведь ослеплённый вами водитель может въехать и в вас!
наша оптика, а именно наше стекло устроенно так что все риски на стекле формируют именно тот пучок и именно из той лампы (галогенной), которая у нас стоит, в галогенной лампе светится нить за нитью есть колпачок, который отражает свет в сторону стекла фары, сам пучок света от нити весьма мал, в то время как у ксеноновой лампы светится вся колба (газ находящийся в ней), естетственно, свет который она излучает, попадая в стекло, в котором сделаны специальные насечки для галогенной лампы будут свет рассеивать куда угодно, но не туда, куда нужно!
что касается всевозможного прошпорта то видел уже не одну пару фар, которые после нескольких лет приобрели желтовато-грязный вид, пластик очень сильно помутнел, и от мойки и песка сильно потрепался… я имею в виду ту же тусклость, блин весь этот дешёвый баку стайл и тому подобное зло, потому как сделано китаезой из дешёвой пластмассы которая со временем мутнеет… Но если на задних фонарях этого ещё не так заметно, то на передних очень сильно…
Единственное, на мой взгляд, очень правильное решение, которое видел где-то на просторах интернета, это было спалировывание штатной насечки на стекле, расширение основания фары и установка с какой-либо машины с разборки фирменного биксенона, даже фотки были, если не ошибаюсь, какой-то ващовской машины с пушками внутри фары! Смотрелось очень хорошо, да и подход к такой работе мне лично понравился, но он уж очень трудоёмок…

олежек

http://www. semerkainfo.ru/forum/viewtopic.php?t=741

Стёкла для блок-фар ВАЗ-2107

Штатные стёкла фар автомобиля ВАЗ-2107 можно заменить акриловыми или поликарбонатными.

Поликарбонат

Поликарбонатные стёкла на автомобильных фарах начали использовать благодаря следующим уникальным свойствам этого материала:

Среди преимуществ поликарбонатных фар:

  • долговечность. Импортные изделия, как правило, выпускаются со специальной защитной плёнкой, которая надёжно предохраняет поверхность фары от механических повреждений;
  • невосприимчивость к вредному воздействию химических моющих средств;
  • доступность реставрации. Если внешний вид таких фар утратил свой первоначальный лоск, это легко исправить с помощью полировки наждачной бумагой и абразивной пастой.

Недостатки у такого типа фар тоже есть:

  • не оказывают противодействия ультрафиолетовым лучам, в результате чего через определённое время желтеют и мутнеют, снижая проходимость излучаемого света;
  • могут быть повреждены щелочными составами;
  • подвержены воздействию сложных эфиров, кетонов и ароматических углеводородов.
Акрил

Акрил довольно часто используется при ремонте повреждённой фары: сделать новое стекло можно методом термоформовки. Производство таких фар отличается простотой и дешевизной, соответственно, и стоимость фар вполне доступна. Акрил успешно справляется с ультрафиолетом, но со временем покрывается большим количеством микротрещин, поэтому срок службы подобных изделий не очень велик.

Акриловое стекло для фар ВАЗ-2107 можно изготовить в домашних условиях

Характерные неисправности фар и методы их устранения

В ходе эксплуатации фара автомобиля так или иначе подвергается механическим повреждениям и воздействию атмосферных факторов, поэтому через определённое время работы может потребоваться её ремонт или реставрация.

Замена стекла

Чтобы демонтировать фару ВАЗ-2107, потребуется рожковый ключ на 8 и крестообразная отвёртка. Последовательность действий при снятии фары следующая:

  1. Под капотом следует отыскать питающие штекеры ламп и гидрокорректора и отсоединить их.

    Отсоединяем штекеры питания ламп и гидрокорректора

  2. На лицевой стороне фары необходимо открутить три болта крестообразной отвёрткой.

    Откручиваем три болта крепления фары крестовой отвёрткой

  3. При откручивании одного из болтов с обратной стороны потребуется зафиксировать ключом на 8 ответную гайку.

    Два болта откручиваются сразу, а третий требует удерживания ответной гайки со стороны капота

  4. Извлечь фару из ниши.

    Фара извлекается из ниши с небольшим усилием

Стёкла крепятся к корпусу фары с помощью герметика. Если необходимо заменить стекло, место стыковки следует зачистить от старого герметика, обезжирить и нанести новый герметизирующий слой. Затем приложить стекло и зафиксировать его малярным скотчем. Через 24 часа фару можно устанавливать на место.

Видео: замена стекла фары ВАЗ-2107

Замена ламп

Чтобы заменить перегоревшую лампу дальнего-ближнего света фары ВАЗ-2107, необходимо:

  1. Отсоединить отрицательную клемму аккумулятора.
  2. Снять крышку блока фары, повернув её против часовой стрелки.

    Для того чтобы получить доступ к лампе ближнего света, необходимо снять крышку блока фары, повернув её против часовой стрелки

  3. Отсоединить питающую колодку от лампы.

    С контактов лампы снимаем питающую колодку

  4. Извлечь пружинный фиксатор из пазов патрона.

    Лампа удерживается в блоке специальным пружинным фиксатором, его нужно снять, освободив из пазов

  5. Вынуть лампу из блок-фары.

    Вынимаем перегоревшую лампу из блок-фары

  6. Установить новую лампу в обратном порядке.

Выполняя работы по замене ламп, следует помнить, что, касаясь руками колбы лампы, мы замасливаем её, а это может привести к преждевременному выходу лампы из строя.

Замена ламп габаритного света и указателей поворотов, как правило, затруднений не вызывает: для этого необходимо извлечь соответствующий патрон из рефлектора и вынуть лампу, вращая её против часовой стрелки.

Видео: замена основной и габаритной лампы на ВАЗ-2107

Очистка стёкол

Если стёкла фары утратили прозрачность, можно попытаться восстановить их внешний вид и светопропускную способность, обратившись к специалистам СТО или выполнив реставрацию оптики самостоятельно. Для этого автовладельцу потребуются:

  • наждачная бумага разной зернистости;
  • абразивная и неабразивная паста;
  • малярный скотч;
  • ветошь;
  • шлифовальная машина или болгарка со шлифовальным кругом.

Работы по восстановлению стёкол выполняются в такой последовательности:

  1. Фара обклеивается по периметру малярным скотчем или плёнкой, чтобы при выполнении работ не повредить лакокрасочное покрытие кузова.
  2. Поверхность стекла обрабатывается наждачной бумагой, начиная с более крупной, заканчивая мелкозернистой. Если шлифовка выполняется механизированным способом, поверхность следует периодически смачивать водой.
  3. Обработанная поверхность тщательно промывается водой.
  4. Стекло шлифуется полиролью и снова промывается водой.
  5. Поверхность поочерёдно обрабатывается абразивной и неабразивной пастой с помощью шлифовальной машины с поролоновым кругом.

    Фара обрабатывается шлифовальной машинкой с использованием абразивной и неабразивной пасты поочерёдно

Видео: полировка/шлифовка стекла фары ВАЗ

Электрическая схема подключения фар ВАЗ-2107

Электрическая схема работы наружного освещения включает:

  1. Блок-фары с габаритными огнями.
  2. Лампу подкапотного света.
  3. Монтажный модуль.
  4. Подсветку вещевого ящика.
  5. Освещение панели приборов.
  6. Задние фонари с габаритами.
  7. Подсветку номерных знаков.
  8. Переключатель наружного освещения.
  9. Контрольную лампу в спидометре.
  10. Ключ зажигания.
  11. Выводы А — к генератору, Б — к лампам подсветки приборов и выключателей.

    Блок-фары являются частью системы наружного освещения автомобиля, которая управляется кнопками на приборной панели

Схема работы задних фонарей и противотуманного света состоит из:

  1. Блок-фары.
  2. Монтажного модуля.
  3. Трёхрычажного переключателя.
  4. Выключателя наружного освещения.
  5. Выключателя противотуманок.
  6. Задних фонарей.
  7. Предохранителя.
  8. Контрольной лампы противотуманных огней.
  9. Контрольной лампы дальнего света.
  10. Ключа зажигания.
  11. Реле дальнего (Р5) и ближнего (Р6) света.

    Схема задних фонарей и противотуманного света монтируется на отдельном модуле

Подрулевой переключатель

Подрулевой переключатель ВАЗ-2107 является трёхрычажным и выполняет функции:

  • управления дальним и ближним светом;
  • включения указателей поворотов;
  • управления стеклоомывателем.

Расположение переключателя позволяет водителю управлять устройствами автомобиля, не отвлекаясь от дороги. Наиболее характерными неисправностями подрулевого переключателя (который ещё называют тубусом) принято считать выход из строя контактов, отвечающих за работу поворотов, ближнего и дальнего света, а также механическое повреждение одного из рычагов.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами

Реле и предохранители фар

Ответственными за защиту осветительных приборов являются предохранители, расположенные в блоке нового образца и отвечающие за:

Работа осветительных приборов регулируется с помощью реле:

  • 5 — дальнего света;
  • 6 — ближнего света.
Дневные ходовые огни

Дневные ходовые огни (ДХО) не следует путать с габаритами: это световые приборы, предназначенные для улучшения видимости в дневное время. Как правило, ДХО выполнены на светодиодах, которые дают яркий свет и отличаются большим рабочим ресурсом. Включать ДХО одновременно с ближним или противотуманным светом не рекомендуется. Чтобы установить на автомобиль ДХО, необязательно обращаться на СТО, это вполне можно сделать самостоятельно. При этом важно учитывать, что:

  • световые приборы должны устанавливаться в соответствии с требованиями ГОСТ Р 41.48–2004;
  • «семёрке» подходят не любые ДХО. Многие автовладельцы устанавливают огни типа Philips Led Daylight 9;
  • чаще всего ДХО размещают на бампере или воздухозаборнике;
  • световые приборы должны находиться на высоте 250–1500 мм от земли;
  • расстояние между двумя видимыми краями приборов должно составлять минимум 600 мм;
  • ДХО могут быть расположены только в передней части автомобиля, а световой луч должен быть направлен только вперёд;
  • общая яркость света должна находиться в пределах 150–330 люменов.

Схема подключения ДХО предусматривает наличие пятиконтактного реле типа М4 012–1Z2G.

Для подключения ДХО потребуется пятиконтактное реле типа М4 012–1Z2G

Подключение реле выполняется следующим образом:

  • контакт №30 необходимо соединить с «плюсом» зажигания;
  • №86 соединяется с кнопкой включения габаритов и ближнего света;
  • №87 остаётся неподключенным;
  • №85 — масса;
  • №88 (87А) — вывод на ДХО.

Существует несколько вариантов схем подключения ДХО, одна из которых рассчитана на их выключение в момент пуска двигателя.

Одна из схем подключения ДХО рассчитана на их выключение в момент пуска двигателя

В этом случае контакты подключаются следующим образом:

  • минус ДХО идёт на корпус;
  • плюс — на контакт реле №30;
  • контакт 87 соединяется с плюсом аккумулятора;
  • контакт 85 — с массой;
  • контакт 86 подключается на геркон, второй контакт которого выводится на плюсовой зажим генератора.

Регулировка фар

Принято считать, что фары выполняют свою функцию, если дорога перед автомобилем хорошо освещена, а водители встречного транспорта при этом не ослеплены. Чтобы добиться такой работы осветительных приборов, следует их правильно отрегулировать. Для регулировки фар ВАЗ-2107 необходимо:

  1. Разместить машину на ровной строго горизонтальной поверхности на расстоянии 5 м от вертикального экрана размером 2х1 м. Автомобиль при этом должен быть полностью заправлен и укомплектован всем необходимым снаряжением, шины — накачаны до необходимого давления.
  2. Нарисовать на экране разметку, на которой линия С будет означать высоту фар, D — на 75 мм ниже С, О — осевая линия, А и В — вертикальные линии, пересечения которых с С образуют точки Е, соответствующие центрам фар. J — расстояние между фарами, которое в случае с ВАЗ-2107 равно 936 мм.

    На вертикальном экране необходимо выполнить разметку, которая нужна для регулировки фар

  3. Перевести регулятор гидрокорректора в крайнее правое положение (позиция I).
  4. Положить на водительское сидение груз весом 75 кг или посадить туда пассажира.
  5. Включить ближний свет и закрыть одну из фар непрозрачным материалом.
  6. Добиться совмещения нижней границы луча с линией Е–Е вращением регулировочного винта на задней стороне блок-фары.

    Вращением одного из регулировочных винтов следует совместить нижнюю границу луча с линией Е-Е

  7. Вторым винтом совместить место излома верхней границы луча с точкой Е.

    Вращением второго винта необходимо совместить место излома верхней границы луча с точкой Е

То же самое необходимо выполнить и для второй фары.

Противотуманные фары

Передвижение на автомобиле в дождь или снег может создать множество хлопот водителю, вынужденному управлять машиной в условиях плохой видимости. В этой ситуации на помощь приходят противотуманные фары (ПТФ), конструкция которых предусматривает формирование светового пучка, «стелющегося» над поверхностью дорожного полотна. Противотуманки, как правило, жёлтого цвета, т. к. этот цвет имеет свойство меньше рассеиваться в тумане.

Устанавливаются противотуманки, как правило, под бампером, на высоте не ниже 250 мм от поверхности дорожного полотна. В монтажный набор для подключения ПТФ входят:

  • комплект проводов;
  • реле;
  • кнопка.

Помимо этого, потребуется предохранитель на 15 А, который будет установлен между реле и аккумулятором. Подключение следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой.

Подключение противотуманных фар следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой

Видео: самостоятельная установка противотуманок на «семёрку»

Тюнинг фар ВАЗ-2107

С помощью тюнинга можно прийти к более современному и стильному внешнему виду фар ВАЗ-2107, придать им эксклюзивности, а кроме того, улучшить их технические показатели. Чаще всего для тюнинга используются светодиодные модули, собранные в различных конфигурациях, а также тонировка стёкол. Можно приобрести готовые модифицированные фары или выполнить их преобразование самостоятельно. Среди наиболее популярных вариантов тюнинга фар — так называемые ангельские глазки (светодиодные модули с характерными контурами), реснички (специальные пластиковые накладки), ДХО различной конфигурации и т. д.

Видео: чёрные «ангельские глазки» для «семёрки»

ВАЗ-2107 относится к числу наиболее уважаемых автовладельцами отечественных марок автомобилей. Такое отношение обусловлено рядом причин, в числе которых приемлемая цена, приспособленность к российским условиям, доступность запчастей и т. д. Выполнить мелкий ремонт практически любой системы автомобиля водитель может своими силами, используя при этом комплект общедоступных инструментов. Всё это в полной мере относится к системе освещения и её основному элементу — фарам, ремонт и замена которых, как правило, не вызывают особых затруднений. Выполняя ремонтные работы, следует однако придерживаться определённых правил, чтобы не повредить и не вывести из строя сопредельные узлы и детали машины. Практика показывает, что бережное и заботливое отношение к осветительным приборам может стать гарантией их длительной службы.

bumper.guru

Блок фара ВАЗ 2107: описание, замена

В отличие от автомобиля ВАЗ-2106 и предшественников “семерка” изменила свой внешний дизайн. Основным отличием, по которому ВАЗ-2107 отличается от более ранних моделей ВАЗа, является передняя оптика, благодаря ей, водитель в темное время суток может свободно передвигаться на автомобиле по неосвещаемым дорогам. На самых первых моделях ВАЗ-2107 передние фары сложно назвать оптикой, но уже с течением времени они усовершенствовались и дополнялись. Поэтому данная статья поведает все о передних фарах “семерки”.

Какой вид имеют фары

На автомобиле ВАЗ-2107 передние блок фары представляют собой короба из пластика, лицевая сторона которых зачастую изготавливается из стекла и имеет прямоугольную форму. Есть и такие, где передняя сторона изготавливается из пластика. У каждого варианта есть свои плюсы и минусы.
Блок-фара из стекла. Главным плюсом такого материала является максимальный отражающий эффект, который достигается благодаря нанесению ребристых поверхностей внутри устройства. К плюсам также относится и практически невозможность нанести царапину. Минусы у стеклянной поверхности также имеются:

  1. при попадании малейшего щебня или гравия на стекле образуется трещина;
  2. разрушение при более сильном физическом воздействии;
  3. невозможность крепления с помощью винтов.

Фара из прозрачного пластика. Итак, устройство из пластика обладает меньшими фокусирующими свойствами, но уже довольно широко применяется в отечественном и зарубежном автомобилестроении. Основным плюсом является прочность на излом, мелкие камешки не способны пробить переднее покрытие осветительного устройства. Поэтому многие водители благодаря такому свойству выбирают именно материал из пластика. К недостаткам относится возможность легкого нанесения царапины, которая негативно сказывается на отражательных свойствах.

Из чего состоит

Внутри устройство имеет осветительные лампы, которые питаются постоянным напряжением 12В. Основную функцию освещения выполняет галогенная лампа типа АКГ 12-60+55 (Н4). По конструкции она имеет две спирали, которые дают возможность переключаться на дальний и ближний виды освещения. Имеется также лампа типа А12-4-1 (Т4W1), назначение которой заключается в обеспечении автомобиля габаритным светом. В конструкции фары имеется также еще один вид освещения, который предназначается для двух видов освещения: аварийной сигнализации, и подачи светового сигнала о повороте направо или налево.

Все эти виды ламп подключаются к патрону, который собственно и обеспечивает питание 12В. Внутри фара имеет также отражатель, основной функцией которого является фокусирование светового потока в одном направлении. Без отражателя свет не будет рассеиваться на дорожную поверхность, а освещать только внутри устройство.

Одним важным устройством, которым дополнен ВАЗ-2107 является гидрокорректор. Многие водители порой не знают для чего подведена прозрачная трубка к фаре и какие функции выполняет. Гидрокорректор выполняет функцию изменения угла положения фар, необходимость в которой возникает при загрузках автомобиля. То есть, если авто перегрузить, то световой поток будет направлен не на дорогу, а вверх, а с помощью гидрокорректора можно такую ситуацию исправить. С обратной стороны блок фара имеет круглую крышку, с помощью открытия которой можно произвести замену перегоревших ламп.

Замена ламп на ВАЗ-2107

Замена ламп не имеет особых сложностей и не нуждается в наличие каких-либо инструментов. Все осуществляется вручную, но прежде всего лучше обезопасит себя и свой авто и снять питание с аккумулятора. Теперь можно открутить заднюю крышку блок фары, повернув ее влево на 10 градусов.
Замена лампы ближнего/дальнего света осуществляется в таком порядке:

  • отсоединяется клеммная колодка с питающими проводами;
  • лампа держится с помощью фиксирующей пружинки, которую необходимо отщелкнуть;
  • вынимается нерабочая лампа.

Минусом лампы с типами цоколя типа Н4 и двумя спиралями является то, что перегорание одной спирали влечет за собой ее полную замену. Продолжая замену, необходимо вставить лампу в посадочное место и закрепить фиксатором. Одевается колодка на контакты и закрывается крышка, повернув ее в правое положение. Важно также при замене не допускать соприкосновения кожи с оболочкой, поэтому рекомендуется работать в перчатках.

При установке новой лапочки, которая может быть как галогенной, так и ксеноновой, необходимо не допустить прикасания к оболочке. Малейший отпечаток жировой ткани на оболочке сокращает срок службы, особенно для ксеноновых.

Лампа аварийки извлекается так:

  • определяется местоположение;
  • проворачивается клемма в левую сторону и вынимается вместе с лампой;
  • извлекается и производится замена на новую;
  • сборка в обратной последовательности.

Замена габаритного освещения осуществляется по схеме:

  • снятие крышки;
  • извлечение патрона;
  • вынимается и устанавливается новая лампочка.
Замена блок фары

Основной причиной, по которой необходима замена блок фары на ВАЗ-2107 является повреждение переднего стеклянного покрытия. Редко возникает потребность в очистке, а порой и для модернизации.
Чтобы снять устройство с “семерки”, необходимо вооружиться крестообразной отверткой. Ею вывинчиваются три самореза, расположенных спереди автомобиля. Далее, необходимо отключить все питающие провода и вытащить гидрокорректор, нажав на пластиковый фиксатор. Теперь можно извлекать из посадочного места, но делать это нужно аккуратно, чтобы не потерять пластинчатые гайки. Подробнее об этом вы можете прочитать в другом разделе портала.
Выполняется установка новой фары, последовательность монтажа обратная снятию. Закрепив и подключив питание, необходим проверить и откорректировать подачу светового потока.

В настоящее время существует большое разнообразие выбора не только ламп, но и комплектующих к блок фаре. Водители стремятся обновить свой автомобиль путем замены старых осветительных устройств на тюннингованые. И стоит заметить, что свет от тюннингованых устройств намного круче обычных. Но не стоит думать только о себе, ведь встречный автомобиль со штатными лампами попросту будет ослеплен вашим светом, поэтому необходимо выбирать что-то среднее, чтобы не допускать аварийных ситуаций на дорогах. Хорошего освещения вашему пути!

provaz07.ru

Инструкция по регулировке фар на авто ВАЗ 2107

Ездить в ночное время на машине с неотрегулированными фарами также опасно, как и эксплуатировать автомобиль без света. Ночью при движении водитель должен хорошо видеть дорогу, так как от этого зависит не только его жизнь, но и безопасность других участников движения. Чтобы повысить безопасность передвижения в ночное время суток, нужна регулировка фар на ВАЗ 2107, и сделать это может каждый владелец этого транспортного средства.

Распространенные неисправности фар

Не только на семерке, но и прочих моделях авто возникают разные неисправности, связанные с оптикой. При возникновении поломок их надо попытаться устранить как можно быстрее. Одной из самых простейших поломок является перегорание ламп, в результате чего снижается видимость дороги или вовсе исчезает. Продолжать движение с неисправными фарами строго противопоказано, поэтому рассмотрим, какие еще виды неисправностей возникают с фарами:

  1. Повреждение стекла — причинами чаще всего является камешек, который вылетает из-под колес встречно проезжающих или обгоняющих транспортных средств. Стекло необходимо обязательно заменить, так как через трещину может внутрь попасть вода, которая поспособствует перегоранию лампочки.
  2. Выход из строя лампы, а точнее перегорание на ней нити накаливания. Если перегорает лампочка, то ее следует заменить. На семерке устанавливаются лампы с двумя нитями накаливания, которые отвечают за работу дальнего и ближнего света. Как правило, лампы перегорают поодиночке, поэтому всегда есть возможность добраться домой с одной исправной фарой.
  3. Неисправность стеклоочистителей — на некоторых семерках может быть установлен механизм очистки стекол фар(дворники). Эти очистители позволяют всегда поддерживать стекла прозрачными, что положительно влияет на свет фар.

Если не горят обе фары на ВАЗ 2107, то не стоит торопиться разбирать их. Для начала надо проверить исправность предохранителей, а также реле и проводки.

Особенности блока оптики

Передняя оптика на ВАЗ 2107 представлена в виде пластикового корпуса, внутри которой расположен отражатель и стекло. Стекло выполняет не только защитную опцию, но еще и обеспечивает правильное светоотражение на дорожное полотно. Лицевая сторона имеет прямоугольную форму, и сверху стекла, некоторые владельцы семерок устанавливают пластиковые накладки.

Отличие между пластиком и стеклом является существенным, но оба они имеют свои достоинства и недостатки. К примеру, на стекле не остается царапин, как на пластике, что влияет на качество светового отражения. Пластик в свою очередь более устойчив к механическому воздействию, поэтому при попадании камня, он не разрушается, и защищает от удара стекло. В блок-фарах располагаются лампы ближнего и дальнего света типа АКГ 12-60+55 с цоколем h5. Кроме основного света, в блок фаре также располагаются лампы габаритных огней и поворотников.

На рисунках показаны следующие элементы:

  1. Регулировочный винт светового потока в горизонтальном направлении.
  2. Крышка закрытия фары.
  3. Колодка для подключения питающих проводов.
  4. Установочный винт.
  5. Регулировочный винт вертикального направления.

Блок фары на семерках имеют механизм регулировки направления светового луча. В действие механизм приводится за счет специального регулятора гидрокорректора, который находится в салоне автомобиля. Этот регулятор имеет 4 положения, что позволяет контролировать направление светового потока в зависимости от загруженности автомобиля. С внутренней стороны блок фары имеется крышка, которая предназначена для быстрой замены перегоревших ламп.

Регулируем фары на ВАЗ 2107

Кроме регулировки фар при помощи регулятора в салоне, владельцы ВАЗ 2107 должны настраивать их в зависимости от типов ламп, применяемых для освещения. Чтобы правильно отрегулировать фары на ВАЗ 2107 своими руками, понадобится придерживаться следующего алгоритма действий:

  1. Для начала надо машину поставить на ровной горизонтальной поверхности. Причем устанавливать авто надо строго на расстоянии 5 метров от вертикальной плоскости. Перед проведением настроечных работ нужно убедиться в том, что давление во всех шинах соответствует норме.
  2. Нагрузить автомобиль. Для этого необходимо заправить полный бак, а также посадить в салон 2-3 человека, чтобы нагрузка составила не менее 120-150 кг. Вместо пассажиров, можно использовать тяжелые предметы.
  3. На поверхности вертикальной плоскости надо нанести специальную разметку, по которой и выполняется процедура регулирования. Схема такой разметки показана ниже.
  4. Сначала надо прочертить вертикальные линии — осевую и линии А и В. Данные линии должны быть симметричными с осевой. Далее требуется найти высоту h, которая соответствует расстоянию от земли до центра фары. Чертится горизонтальная линия, а затем параллельная ей, расположенная ниже на 75 мм.

    Схема регулировки фар на ВАЗ 2107

  5. Рукоятку ручного гидрокорректора надо выставить в крайнее правое расположение.
  6. Открыть капот автомобиля, и включить ближний свет.
  7. Теперь надо вращать регулировочный винт, отвечающий за настройку расположения горизонтального светового потока. Вращать винт надо до тех пор, пока не произойдет совмещение двух границ пучка света. На разметке это показано буквой E. Регулировку выполнить на обоих блок фарах.
  8. Регулируем второй винт, который отвечает за вертикальную настройку направления светового потока. Для этого надо сделать так, чтобы совместились вертикальные линии Е-Е с местом излома верхней границы светового пучка.

При выполнении настроечных работ необходимо учитывать немаловажный нюанс — регулировку каждой фары следует проводить по-отдельности. Чтобы это реализовать, потребуется одну фару прикрывать материей. Кроме того, настройку нужно выполнять преимущественно в темное время суток, когда отчетливо виден световой пучок.

В завершении нужно отметить, что настройка такого типа выполняется исключительно для себя, и если вы собираетесь на техосмотр, то лучше обратиться в специализированную станцию техобслуживания.

provaz07.ru

Электрические схемы включения фар ВАЗ 2107

  1. блок–фары с лампами габаритного света;
  2. подкапотная лампа;
  3. монтажный блок;
  4. лампа освещения вещевого ящика;
  5. выключатель освещения приборов;
  6. задние фонари с лампами габаритного света;
  7. фонари освещения номерного знака;
  8. переключатель наружного освещения;
  9. контрольная лампа наружного освещения, расположенная в спидометре;
  10. выключатель зажигания;
  • А — к клемме "30" генератора;
  • Б — к лампам освещения приборов и к лампам подсветки выключателей
  1. блок-фары;
  2. монтажный блок;
  3. переключатель света фар в трехрычажном переключателе;
  4. переключатель наружного освещения;
  5. выключатель заднего противотуманного света;
  6. задние фонари;
  7. предохранитель цепи заднего противотуманного света;
  8. контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;
  9. контрольная лампа дальнего света фар, расположенная в спидометре;
  10. выключатель зажигания;
  • Р5 — реле включения дальнего света фар;
  • Р6 — реле включения ближнего света фар.
  1. штекер ближнего света;
  2. штекер дальнего света;
  3. штекер массы;
  4. штекер габаритного света;
  • Б — к клемме "30" генератора.
  1. на массу;
  2. к лампе стоп-сигнала;
  3. к лампе габаритного света;
  4. к лампе противотуманного света;
  5. к лампе света заднего хода;
  6. к лампе указателя поворота

1 — блок-фары с передними указателями поворота; 2 — боковые указатели поворота; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — реле-прерыватель указателей поворота и аварийной сигнализации; 7 — контрольная лампа указателей поворота, расположенная в спидометре; 8 — задние фонари с лампами указателей поворота; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота в трехрычажном переключателе;

  • А — к клемме "30" генератора;
  • Б — нумерация штекеров в выключателе аварийной сигнализации;
  • В — порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации.

Реле-прерыватель 6 предназначен для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота, а также для контроля исправности ламп указателей поворота. Если лампы исправны, то в режиме указания поворота он создает мигание контрольной лампы 7 с обычной частотой. Если лампы неисправны (перегорание или обрыв в цепи ламп), то реле-прерыватель обеспечивает удвоенную частоту мигания контрольной лампы.

Реле-прерыватель крепится под щитком приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым.

Реле-прерыватель должен обеспечивать мигание ламп указателей поворота с частотой 90±30 циклов в минуту при номинальной нагрузке 92 Вт, окружающей температуре от –20 до +50°С и напряжении от 10,8 до 15 В.

До 1985 г. применялся реле-прерыватель 23.3747, собранный на интегральных микросхемах. Он создавал постоянное горение контрольной лампы в случае перегорания какой-либо из ламп указателей поворота или обрыва в цепи ее питания.

С 1985 г. устанавливается реле-прерыватель 231.3747, изготовленный из дискретных элементов.

Характеристики обоих реле-прерывателей одинаковые. Внешнее отличие состоит только в отсутствии у реле-прерывателя 231.3747 штекера "5". Напряжение питания подается только на штекер "1". Поэтому не нужен коричневый провод, соединявший раньше штекер "5" реле-прерывателя со штекером "6" выключателя 9 аварийной сигнализации.

В 1995 г. был немного изменен выключатель аварийной сигнализации. У него были ликвидированы выводы "5" и "6", а также измена схема подключения контрольной лампочки внутри выключателя.

1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;
7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп; 9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания;

  • Р5 — реле включения дальнего света фар;
  • Р6 — реле включения ближнего света фар.

1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света;

  • Б — к клемме "30" генератора.

1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота

Для включения фар применяются реле Р5 и Р6 типа 113.3747, установленные в монтажном блоке. Такие же реле применяются для включения электродвигателя вентилятора системы охлаждения двигателя и для включения обогрева заднего стекла и звуковых сигналов.

Напряжение включения реле при температуре (23±5)°С составляет не более 8 В, а сопротивление обмотки равно (85±8,5) Ом при 20°С.

Взамен реле 113.3747 можно использовать новые взаимозаменяемые реле типа 90.3747-11, имеющие пластмассовую крышку и немного увеличенные размеры. А вместо реле 113.3747-10, у которых на крышке есть кронштейн для крепления, можно применять реле 90.3747-10 (с кронштейном). Характеристики новых реле такие же, как у реле типа 113.3747.

Выпускаются еще реле типа 902.3747-11 (без кронштейна) и 902.3747-10 (с кронштейном). Эти реле в основном применяются на автомобилях с системой впрыска топлива и отличаются добавлением помехоподавительного резистора, который подключен параллельно обмотке реле. У этих реле сопротивление между выводами "85" и "86" составляет (72±8) Ом. Указанные реле тоже можно использовать взамен реле типа 113.3747.

ovaze.ru

Ремонт фары — Лада 2107, 1.3 л., 1990 года на DRIVE2

Надоело что потеет правая фара, по этому снял ее и забрал домой переклеить стекло. Дырку закрыл куском пластика.


Фару дома распаковал, старый герметик коегде просто вынулся. Некоторые куски в руках рассыпались, но в общем пришлось потрудиться что бы вырезать стекло. Хорошо раньше клеили, не то что сейчас.

Разобрал и помыл…


Потение фары не прошло безследно для отражателя, в процессе мойки снял обсыпавшийся зеркальный слой.

Пичалька…


Пленка Oracal 351 нас спасет!

Поклеил отражатель…


На самом деле на фото первая попытка, после чего все отодрал и поклеил по новой, между родным зеркалом и пленкой перехода практически не видно. Да и поклеено двумя кусками, а не кучей мелких.
Затем фару собрал, намазал герметиком корпус, предварительно обезжирив, прилепил стекло и залил герметиком сверху. Перетянул фару скотчем, а потом посмотрел и решил что хуже от этого не будет — построил "пирамиду Хеопса"

пирамида Хеопса


Клеил на такой герметик:

Victor Reinz


Герметик засох примерно через полтора суток, но добрался до фары дня через 4. В общем теперь радуюсь свету, а ближайшие дожди покажут, потеет или нет.

Глазастые…

Небольшое наблюдение
Левая фара у меня уже менялась, по причине запотевания, отражатель поржавел в хлам. Купил новую фару. По рисунку на стекле у меня фары "Киржач".
Когда поставил и поехал регулировать, тихо офигел, правая (родная), хоть и грязная но равномерно заливает светом дорогу оставляя на асфальте четкое пятно от луча. Новая светит более ярким светом, но непонятно куда. На дороге куча пятен света, в общем как-то отрегулировал. Через пару месяцев стекло в новой фаре тупо вывалилось вместе с клеем. Вобщем разобрал родную и в нее поставил отражатель от новой.
К слову об отражателе, в моих фарах он не такой как в новом "Киржаче".

Мой отражатель


Кроме того на родных стеклах фар есть интересная надпись:

Надпись на французком


Google об этой надписи ничего не знает, как и о слове в логотипе.
Интересно, где делались мои стекла для фар, что на них кроме Киржачевской матрицы со всеми символами и обозначениями, в том числе и "сделанно в ссср", есть "Произведено по лицензии" и логотип какой-то фирмы?

www.drive2.ru

Инструкция замены передней блок-фары на ВАЗ 2107 своими руками

В данном фото отчёте подробно показано как своими руками произвести замену головной оптики (передних фар) на автомобиле ВАЗ 2107. Причин замены бывают разные: попадание камешка в следствии чего трещина на стекле, ДТП, либо просто замена на более модернизированные фары. В данном фото отчёте подробно показано как своими руками произвести замену передних фар на автомобиле ВАЗ 2107. Процедура замены проста, занимает минимум времени (приблизительно 15 минут).

Необходимые инструменты: самый обычный ключ на 8 и крестообразная отвёртка.

Также можете ознакомиться с нашим фото отчётом о замене задних фонарей.

Источник: http://zarulemvaz.ru/zamena-perednej-blok-fary-na-vaz-2107/

1

Необходимый инструмент.

2

Показывать всю процедуру буду на левой фаре, но правая снимается аналогично. Первым делом необходимо открыть капот автомобиля и отсоединить штекеры питания от ламп ближнего и дальнего света, а также гидрокорректор.

3

Два из них откручиваются без каких-либо проблем, а вот третий — крайний левый (по ходу движения автомобиля) фиксируется с помощью гайки, так что придется придерживать ее ключом на 8 с внутренней стороны.

4

После чего можно легко вынимать блок-фару ВАЗ 2107 с обратной стороны, слегка потянув за нее рукой.

5

Вот и вся инструкция, как видите, все предельно просто и на выполнение этого ремонта потребуется не более 10 минут времени. Установка производится в обратной последовательности.

etlib.ru

Разборка фары. — Lada 2107, 1.6 liter, 2011 year on DRIVE2

Перегорел у меня ближний свет. Заводских галогенок bosch уже нет, но служили они долго по сравнению с новыми, которых хватает на год с лишним. Полез я вынимать лампу и вспомнил, что на левой фаре у меня не работает винт регулировки положения: лево-право, решил разобраться с этой проблемой. Отсоединил колодки проводов и стал вынимать гидрик, а он ни в какую не лезет, решил разобрать саму фару и посмотреть как все устроено.

злополучный гидрокоректор


разбирается все проще чем я думал


стекло и повротник были немного в грязи из нутри


После разборки изучил конструкцию механизма, в принципе все просто и работает на рычагах с шаровыми. Как вынуть гидрик так и не понял, по сути 2 варианта: первое это дернуть по сильнее и шаровая выскочит, второе это как то по особому провернуть и вынуть его. В книге написано что все легко и просто по этому рисковать не стал, да и не особо он мне мешал. У кого нить был уже опыт по выниманию гидрокорректора ?

механизм гидрокорректора, в нижней части он соединен с регулировочной сошкой


Далее стал смотреть почему не работал регулировочный винт. Оказалось его шаровая выскочила из направляющей, надавил пальцем и вставил его на место.

подлезть и сфоткать не получилось, с права в верху чуть виден этот болт


Далее все собрал обратно. Смысл защелок которые якобы должны держать стекло я так и не понял ибо зазоры там километровые. Пришлось вырезать из камеры полоски резины и подложить под защелки. Получилось нормально.

полоски резины


готовый результат


Вечером купил галогенную лампочку и решил попробовать на глаз отрегулировать ближний свет. Винты которые поднимают фару вверх-вниз, заметно поднимают и опускают свет, а вот от кручения винта лево-право я разницы особо не заметил. По книге написано, что нужно чертить спец разметку на стене и по ней регулировать. Кто нибудь этим уже занимался, и может дать совет как правильно все сделать ?

www.drive2.com

Схема фар ВАЗ 2107 | Клуб любителей ВАЗ


Схема включения наружного освещения:
1. — Блок–фары с лампами габаритного света.
2. — Подкапотная лампа.
3. — Монтажный блок.
4. — Лампа освещения вещевого ящика.
5. — Выключатель освещения приборов.
6. — Задние фонари с лампами габаритного света.
7. — Фонари освещения номерного знака. http://avtorem26.ru
8. — Переключатель наружного освещения.
9. — Контрольная лампа наружного освещения, расположенная в спидометре.
10. — Выключатель зажигания.
А. — К клемме «30» генератора.
Б. — К лампам освещения приборов и к лампам подсветки выключателей

Схема включения фар и противотуманного света в задних фонарях:1. — Блок-фары.
2. — Монтажный блок.
3. — Переключатель света фар в трехрычажном переключателе.
4. — Переключатель наружного освещения.
5. — Выключатель заднего противотуманного света.
6. — Задние фонари.
7. — Предохранитель цепи заднего противотуманного света.
8. — Контрольная лампа противотуманного света, расположенная в блоке контрольных ламп.
9. — Контрольная лампа дальнего света фар, расположенная в спидометре.
10. — Выключатель зажигания.
Р5. — Реле включения дальнего света фар.
Р6. — Реле включения ближнего света фар. http://ribolov26.ru

А. — Вид на штекерный разъем блок-фары:
1. — Штекер ближнего света.
2. — Штекер дальнего света.
3. — Штекер массы.
4. — Штекер габаритного света.
Б. — К клемме «30» генератора.

В – Выводы печатной платы заднего фонаря (нумерация выводов от края платы):
1. — На массу.
2. — К лампе стоп-сигнала.
3. — К лампе габаритного света.
4. — К лампе противотуманного света.
5. — К лампе света заднего хода.
6. — К лампе указателя поворота

Схема включения указателей поворота и аварийной сигнализации:
1. — Блок-фары с передними указателями поворота.
2. — Боковые указатели поворота.
3. — Монтажный блок.
4. — Реле зажигания.
5. — Выключатель зажигания.
6. — Реле-прерыватель указателей поворота и аварийной сигнализации.
7. — Контрольная лампа указателей поворота, расположенная в спидометре.
8. — Задние фонари с лампами указателей поворота.
9. — Выключатель аварийной сигнализации.
10. — Переключатель указателей поворота в трехрычажном переключателе.
А. — К клемме «30» генератора.
Б. — Нумерация штекеров в выключателе аварийной сигнализации.
В. — Порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

ourvaz.ru

Различия фар 2107/2105 — Лада 2107, 1.6 л., 2000 года на DRIVE2

Возможно кто-то обращал внимание, что фары на семерках/пятерках/четверках несколько отличаются по форме отражателя и поворотников. В интернете нет нормальной информации по этому поводу, поэтому решил разобраться и собрать в кучу, если знаете что-то ещё — пишите.

Самые часто встречающиеся — производитель Автосвет (Киржач), отражатель закругленный, поворотник оранжевого цвета, по краям белый:

Киржач

Похожие фары производит Формула Света и ESER, отличаются от Киржача стеклом с более простым рисунком, а так же полностью рыжим или белым поворотником (два варианта):

Формула Света

Полный размер

Формула Света с белым поворотом

Самые приятные внешне, и по слухам лучшие по свету, ОСВАР. У этих, в отличие от предыдущих, отражатель прямоугольной формы, занимает всю внутренность фары, поворотник оранжевый либо белый:

ОСВАР

ОСВАР с белым поворотом

Ну и всеми любимые чешки, встречаются очень редко, по сравнению с остальными. От отечественных внешне отличаются широкой секцией поворотника и более квадратным отражателем. Стекло тоже другой формы и не взаимозаменяемо с отечественными. Между собой тоже различаются, о них есть статья здесь.

Чехия

Ну и кроме всего этого могут быть самодельные варианты. Если что-то забыл или ошибся, пишите.
Изображения из свободного доступа.

ДОПОЛНЕНИЕ: оптика MADE IN EU производитель TYC (о них вообще ничего не известно, за наводку спасибо AxelGreen). Больше всего похожи на чешские, но с округлым отражателем и другим оригинальным стеклом.

TYC

Полный размер

www.drive2.ru

#6 Замена битых стекол блок-фар — Лада 2107, 1.5 л., 1999 года на DRIVE2

Доброго времени суток!
Итак — у меня имеется: одна ВАЗ 2107, в которой две битые блок фары, три свободных дня и желание обновить фары.
Собственно прежде чем приступить понадобятся:
1) Новые стекла на блок-фары, подойдут от 4-5-7 модели, НО! Главное своего производителя блок-фар. Заводские ставились, насколько известно ОСВАРовские и Киржачевские. На Киржачах на стеклах будет стилизованная буква К в овале применено посередине блок-фары, на ОСВАРах в том же месте будет написано название фирмы-изготовителя. ВОЗМОЖНО, стекла от ОСВАР и Киржачевские и взаимозаменяемы, но есть подозрение, что нет.
2) ДВА тюбика герметика силиконового одного цвета (два на случай двух фар, примерный расход — 70% тюбика на фару), я взял черный.

кажется такой вот

3) Что-то тяжелое и прочное — кусок железа, половинка кирпича, молоток…
4) Плоскогубцы или защитные перчатки.
5) Канцелярский нож
6) Плоская отвертка
7) Крестовая отвертка
8) ВОЗМОЖНО, ключик на 8.
9) Картонная коробка от-чего нибудь как минимум раза в 2-3 больше блок-фары
11) Мягкая чистая ткань.
12) Чистая вода или спирт, возможна смесь в пропорции 4/10. )))
10) Терпение и аккуратность.

Итак, вначале снимаем блок-фары. Делается это просто — отсоединяем фишки с поворотников и головного света, вытаскиваем толкатель корректора (хз, если честно, как он правильно называется ))) ), для этого можно нажать на фиксирующий рычажок плоской отверткой и провернуть его против часовой стрелки (это на левой фаре, возможно на правой зеркально, но вряд ли, просто не помню в какую сторону вертел на правой =) )
Затем нужно крестовой отверткой открутить три винта с передней части фары — один посередине вверху и два снизу блок-фары.

Примечание — у меня обе фары на нижнем правом (по ходу движения) шурупах, а точнее винтах, были с внутренней стороны подкапотного пространства накручены гайки, который пришлось откручивать ключом на 8 в очень неудобной позе… Возможно это были шаловливые ручки моего отца, возможно так идет с завода, просто предупредил, ибо в начале минут 15 не мог понять — вроде бы все крутится, но не выкручивается )))

После этого вытаскиваем блок-фару, если она сама не выпала (это я к тому, что вначале раскрутите нижние болты, потом придерживая фару, крутите верхний), и несем ее родимую на место, где можно не бояться стеклянных осколков или их можно все убрать.
Выкручиваем болты держателей защитных "чехлов" (два рога сверху и снизу фары) и ложим их в тайное место, чтоб не пропали никуда.

Советую положить фару в картонную коробку с большими бортиками, и наклонить ее так, чтоб плоскость стекла и земли пересекались под 45 градусов, в общем примите все меры, чтоб стекло не ранило ни вас, ни окружающих, можете надеть защитные очки, даже желательно наденьте их.

И теперь нашим тяжелым предметом и желательно в защитных перчатках бьем стекло так, чтоб осколки были крупными, а их можно было поддеть и, выворачивая снять с фары. Да, да — как именно бить я не скажу, т.к. это нужно постигнуть эмпирически, т.к. физическая форма и размеры руки у всех разные…

Основная задача — снять стекло вместе с герметиком, можно руками в перчатках (чтоб не порезаться), можно плоскогубцами. С заводской фары все это сдирается легко даже зачищать не нужно, а вот если стекла уже меняли — готовьтесь к трудностям и елозеньям плоской отвертки по желобкам для герметика… Да, если кто еще не понял — стекло держится ТОЛЬКО на герметике…

После всего этого — зачистите желоб для герметика повторно, чтоб был точно без остатков старого герметика. )))

Да, пока будете зачищать — не касайтесь НИЧЕМ отражателя: повредите его — считайте зря купили стекла, света больше не станет. Поверхность отражателей, оказывается, весьма и весьма легко царапается и с нее сдирается светоотражающий слой, что крайне нежелательно.

Что-то подобное должно получиться…

Повторяем с второй фарой, если необходимо.

И раз уж вы меняете стекла, то наверняка у вас загажен отражатель. Поэтому берем мягкую ткань, обильно смачиваем водкой (ну или что есть из списка выше), и сначала выкручиваем излишнюю водо-спитовую массу на отражатель — задача размочить грязь и смыть ее как можно больше, т.к. если водить тряпкой — частички грязи будут царапать отражатель.

Состояние моих отражателей…

Правая фара в ужасном состоянии (((

тестируем тряпочки

Это правая до мойки

А это левая до мойки, одну мыл вертикально, другую — сверху вниз )))

Повторюсь — поцарапать его ОЧЕНЬ легко, следовательно, очень легко потерять яркий и хороший свет. Поэтому попробуйте вашу тряпочку на краешке отражателя, на той части, что практически не участвует в создании светового пятна, которая с торца фары. Если есть царапины — смените тряпку на более мягкую, опять царапает — еще на более мягкую, если уже мягче нет — смочите ее сильнее.

Отец утверждал, что вполне подойдет обыкновенный бинт, но по крайней мере сухой, он просто наждачка!
Очень хорошо подошли влажные салфетки из ватоподобного материала, но их тоже нужно ОБИЛЬНО смочить.

После мойки можно попробовать еще раз ополоснуть отражатель водкой и более-менее сухой и чистой мягкой тканью вытереть насухо, но только не с усилием, когда вы вытираете авто после мойки, а нежно, едва касаясь. Иначе — останутся царапины, а если не вытереть — разводы, и не известно, что страшнее.

Уже с меньшей осторожностью можно протереть и рассеиватели повторителей поворота.

Потом с таким же отношением, как и к отражателям — протираем купленное стекло изнутри. И тоже ополаскиваем и вытираем насухо.
БОЛЬШЕ ВНУТРЕННЕЙ ЧАСТИ СТЕКЛА НЕ КАСАЕМСЯ!

Ложим стекло на на фару и примеряем его. Скорее всего оно будет прилегать несовершенно идеально и по всем краям еще и нужно будет оставить равномерные зазоры. Нащупываем "родное" место, когда пазы в стекле и фаре совпадают.

Убираем стекло, вскрываем герметик, режем носик герметика по желобку в блок-фаре — внешний размер носика равен размеру желобка.

Равномерно наносим герметик в желобок, укладываем стекло, чувствуем пазы и "родное" место.
Проходим герметиком еще раз равномерно поверх края стекла, поэтому не двигаем стекло, очень не плохо было бы иметь помощника, который будет держать ровно фару.

На этом можно положить фару на стекло на ровную поверхность и дать герметику застыть, но так как вы не нанесете герметик как на заводе, то пальцем размазываем герметик и мягкой тканью (те же салфетки) удаляем вылезшие из под пальца на боковые части стекла излишки герметика.

И вот теперь можно положить фару на стекло на ровную поверхность и дать герметику застыть.

Повторяем с другой фарой, если нужно.

Через сутки, проведенные фарами в достаточно теплом и не влажном помещении (квартира или дом вполне подойдут) можно поставить фары назад в авто, и не забудьте отрегулировать свет!

В таком состоянии автомобиль пробыл ночь…

Да, АКБ поставил на зарядку…

О своем случае скажу — у меня проржавел отражатель на правой фаре снизу, т.к. был заляпан водой и грязью ((( Однако, несмотря на это, правая фара давала более четкую свето-теневую границу на ближнем и до ремонта и после. Парадокс. Правданижняя часть фары в формировавании ближнего практически не участвует. На левой фаре только в области ближнего света (верхняя половина фары) есть чуток выгоревшая часть отражателя. Вероятно, это почернение и мешает сделать идеальным пучок на левой фаре.

Во всем помогал мне отец, а точнее — я ему старался не мешать )))
За ремонт фар и наставничество ему — отдельное большущее спасибо!

Свет стал ярче, а его граница — четче.

Ну и вид у машины теперь посвежее )))

Да, еще нашел течь в системе охлаждения, с отцом слили антифриз и поменяли один патрубок (от термостата к головке двигателя), доливали чистый антифриз той же марки и модели.

www.drive2.ru

Как заменить и отрегулировать фары ВАЗ-2107

Страница 1 из 3

На ВАЗ-2107 установлены две блок-фары (фара и указатель поворота выполнены в едином корпусе).

В фаре размещены лампа габаритного света и галогенная двухнитевая лампа ближнего и дальнего света.

Электрические цепи блок-фары защищены плавкими предохранителями, а напряжение к нитям ламп подается через реле.

На части автомобилей блок-фары оборудованы гидрокорректором.

Он позволяет изменять наклон пучка света фар в зависимости от загрузки автомобиля, чтобы не слепить водителей встречного транспорта.

Правая и левая блок-фары невзаимозаменяемы.

Схему подключения фар и противотуманных фар автомобиля ВАЗ-2107 можно посмотреть на рисунке 1.

Регулировка фар

Правильность регулировки фар проверяем по расположению световых полос на экране.

Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (примерно 1,0 м высотой и 1,7–2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, ставим перпендикулярно экрану (на расстоянии 5 м между фарами и экраном).

Проверяем и при необходимости доводим до нормы давление в шинах.

Помощник сидит на месте водителя.

Чтобы кузов принял нужное положение относительно колес, качнем автомобиль сверху вниз, взявшись за крыло.

Мелом размечаем экран, как изображено на рисунке. Расстояние между нанесенными на экране метками, соответствующими центрам фар, должно быть 936 мм.

Если автомобиль укомплектован гидрокорректором фар, его регулятор устанавливаем в первое положение (один водитель). Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке блок-фары со стороны указателя поворота, совмещаем горизонтальную границу пучка света с нижней линией на экране.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса блок-фары, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары

Аналогичным способом регулируем вторую фару.

Регулировать фары лучше в темное время суток либо в пасмурную погоду

avtomechanic.ru

Тускло горит фара ваз 2107

14.50. Почему тускнеют фары

ОБЩИЕ СВЕДЕНИЯ

Или как добиться наиболее эффективного освещения

Поговорим о том, почему со временем фары начинают давать тусклый свет, возможно, и достаточный на пустынном шоссе, но совершенно неэффективный на оживленном, особенно, если велик встречный поток.

Иногда грешат на генератор и регулятор напряжения, в нем есть доля истины: неисправности этих приборов заметны по "движению" светового потока, как бы подчиняющемуся количеству оборотов двигателя. Понятно, что неважная работа генератора и регулятора напрядения влияет не только на эффективность фар – в первую очередь страдает аккумулятор, либо не получающий полноценного заряда, либо напротив – получающий его в избытке, от чего "кипит" электролит. Фары в этом случае играют лишь роль индикатора, хотя избыточное напряжение сильно снижает ресурс ламп. Постоянное же тусклое излучение возникает по другим причинам: либо сильно загрязняется или покрывается коррозией рефлектор, либо покрывается темным налетом внутренняя поверхность колбы лампы.

Если долговечность рефлектора зависит от многих факторов, о которых мы еще поговорим, то даже вполне исправная лампа "набирает" темный налет за каких-нибудь 30–50 тысяч километров. Эффективность ее в таком случае процентов на 20 ниже новой.

Рефлектор "живет" дольше. В современных автомобилях рефлектор и стекло фары являются, так сказать, неделимым целым, что в первую, конечно, очередь обеспечивает наиболее оптимальный световой пучок, а во вторую – герметичность. Именно недостаток герметичности способствовал проникновению внутрь фары пыли, которая потом пригорала на рефлекторе и снижала его всетоотдачу. То же самое происходило и с влагой, активно конденсировавшейся на рефлекторе, что вызывало коррозию.

Лет пять назад с коррозией пытались бороться каким-то невероятным способом, заливая в фару красную тормозную жидкость. Мода на эту, скорее вредную, нежели полезную затею прошла, зато появилась другая крайность – плексиглазовые "очки" на стекла. Кроме того, что такая защита снижает светоотдачу, "размазывая" направление лучей, она вызывает сильный нагрев и обгорание рефлектора. Какой в таком случае прок от защищенного от камней стекла, если страдает рефлектор – не понятно, тем более, как уже было сказано, стекло и рефлектор ныне представляют неделимое целое? Кстати, поэтому нет никакого смысла покупать "линзу" отдельно: хорошего света от такой фары никогда не добиться.

Наконец, что касается регулировок. Даже отличнейшие фары, снабженные галогенными лампами, могут оказаться в дороге бесполезными, если они отрегулированы абы как. Не у каждого, да и не всегда находится возможность произвести регулировки на стенде. Поэтому весьма неплохие результаты дают старые, хорошо испытанные способы "домашней" регулировки. Машину устанавливают на ровную площадку, отмеряют 30 метров и ставят на отметку, допустим, кирпич. Одну из фар, включенную на ближний свет, чем-нибудь завешивают, а во второй – вращают регулировочные винты так, чтобы границу освещенности вертикально подвести к поставленному кирпичу. То же самое делают и с другой фарой. Дальний свет регулируют в горизонтальном направлении, но уже без кирпича: тут важно добиться, чтобы пучки от обеих фар не раздваивались и не сходились в середине.

Всем доброго времени суток!
В отдельности счастливых обладателей семерок и пятерок с линзованными фарами! )))
Заморочился светом своих линзованных вар, а точнее режимами включения дальнего и ближнего!
Родная схема ВАЗ 2107 предпологает под собой установленные галогенки h5 и их система работы проста. Включил ближний загорелась спиралька, переключил на дальний сработала шторка и вот тебе дальний!
НО тут есть маленькая заморочка, при установке линзованных фар! В 1 фаре 2 линзы а следовательно 2 лампочки h2 и припереключении дальний/ближний они горят раздельно т.е. включил ближний горит одна лампочка, включил дальний — ближний погас загорелась лампа дальнего света!
Как бы мне это не особо понравилось! Потому что у линз дальнего света отсутствует подсвечивание обочины дороги и они бьют в даль!
Вот и решил сделать свет как у некоторых ономарок!А именно, включение всего и сразу!
Для этого мне понадобилось;
1. клеймы мама с фиксацией — 14 шт.
2. клеймы папа с фиксацией — 8 шт.
3. колодка 5-контактного реле — 2 шт.
4. колодка папа на 4 клеймы — 2 шт.
5. колодка мама на 4 клеймы — 2 шт.
6. провод под постоянный "+" — 1,7м сечением 2,5мм
7. 5-контактное реле — 2 шт.
8. и провода 1,5мм сечением чтобы не путаться — около метра
Итак, приступим:

Сначало раскинул мозгами и собрал схемку подключения с колодками через 5-контактное реле, вот что получилось:

затем собрал её, сделал на коротких проводах, это же все-таки некий переходник )))

и обмотал изолентой, конечный вид переходника:

Правила дорожного движения обязывают всех водителей включать ближний свет фар даже днём. Чисто формально яркость световых приборов не имеет значения. Для выполнения этого требования они просто должны работать. Но если тускло горят фары в ночное время, это становится более опасным. И здесь речь уже идёт не о нарушениях ПДД, а о безопасности вождения.

Поэтому, если автовладелец недоволен работой световых приборов автомобиля, он должен постараться в кратчайшие сроки решить эту проблему.

В этой статье мы расскажем, почему фары плохо светят и как сделать фары ярче.

Причины плохого света

Если фары горят недостаточно ярко, скорее всего, причина заключается в одном из следующих обстоятельств:

  • в повреждении контактов;
  • в засорённости или повреждении плафона;
  • в неисправности или старости лампочки;
  • в помутнении стекла;
  • в неправильной регулировке освещения.

Если тускло горят фары ближнего света, а к работе дальних у вас претензий нет, то, скорее всего, стоит искать причину в отходящих контактах, неправильной регулировке или плохой лампочке. Так как при проблемах с плафоном плохо работал бы любой свет.

Если одна фара горит ярче другой, значит, неисправности нужно искать именно в её устройстве.

Теперь, когда мы разобрались в возможных причинах того, почему тускло светят фары, пришло время поговорить о том, как сделать, чтобы фары светили ярче.

Если контакты повреждены

Итак, допустим, вы разобрались, отчего плохо работают светильники или почему одна фара горит тускло. Значит, теперь можно устранить неисправность.

Если у фары отходят или повреждены контакты, понять это удаётся не сразу. Отличительной чертой такой неисправности является то, что фары периодически начинают гореть ярче. Это происходит, например, после встряски автомобиля из-за наезда на кочку, при резком повороте или ударе по капоту.

В таких случаях контакты на время меняют своё положение, цепляясь плотнее, и светильники начинают работать в полную силу.

Однако отметим, что такая характеристика — только признак, а не способ починки светильников. Для того чтобы устранить неисправность, нужно устранить и проблему с контактами.

Контакты могут быть повреждены или засорены, также они могут отходить. Проще всего для устранения этой проблемы обратиться в автосервис.

Но можно и самостоятельно попробовать снять фары, проверить катушки контактов и, если они отходят, приварить либо замазать эпоксидным клеем.

Напряжение

Дополнительно нужно проверить, достаточно ли для яркого света напряжения, поступающего к светильникам. Слабое напряжение может быть вызвано не только повреждением контактов, но и проблемами с генератором.

Некоторые автовладельцы допускают грубую ошибку. Когда они понимают, что причина плохого освещения кроется в проблемах с контактами, они меняют их на более мощные. Но из-за этого место контактов начинает регулярно перегреваться.

Для проверки уровня напряжения в контактах нужно использовать мультиметр. Это устройство поможет эффективно выявить тот участок электрической цепи, на котором возникают проблемы.

Если проблема в плафоне

Людям, задающимся вопросом о том, как сделать свет фар ярче, сперва нужно убедиться в чистоте стекла плафона. Возможно, оно просто грязное. Немудрено, что для решения этой проблемы нужно лишь помыть прозрачную поверхность.

Если плафон повреждён (например, стекло может быть треснуто либо повреждена зеркальная отражающая поверхность светильника), придётся заменить фару. О починке тут говорить не приходится.

Если проблема с лампочкой

Иногда столь очевидна причина, по которой фары плохо светят, что делать приходится совсем немного. Стоит вспомнить: если дома плохо горит свет, первым делом мы проверим лампочку, установленную в светильнике. Такая же логика должна быть и у автомобилиста, столкнувшимся с плохой работой осветительных приборов в машине.

Проблемы с лампочкой устраняются только путём её замены. На разных автомобилях эта процедура происходит по-разному. Однако чаще всего она не доставляет автовладельцам массы хлопот.

Если проблема в помутнении

Стекло плафона от частой езды может со временем помутнеть. Эта проблема, как правило, говорит о солидном возрасте прибора. Помутнение происходит из-за постоянного воздействия пыли и песка. При ближайшем рассмотрении «дымка», окутавшая некогда прозрачную поверхность, выглядит как сотни маленьких царапин. Они мешают свету достигать цели, рассеивая его куда попало.

Есть способы предотвращения этого неприятного явления. Для того чтобы правильно ухаживать за фарами, нужно знать, какой материал использован для их создания. За стеклом, например, практически не требуется специального ухода. А вот мягкий поликарбонат, который всё чаще используется при сборке таких устройств из-за своей лёгкости и безопасности, потребует от автовладельца внимания.

Существуют специальные смеси, которыми можно обрабатывать поликарбонатные лампы. Однако самым эффективным способом защиты фар из любого материала можно считать защитную плёнку. Она клеится на прозрачную поверхность, не рассеивая света, и защищает её от повреждений.

Полировка стекла

Специалисты рекомендуют периодически производить полировку поликарбонатных светильников, чтобы сохранить их безупречный внешний вид. Но подходить к этой процедуре следует с умом, чтобы не добавить поверхности повреждений.

Что необходимо

Для качественной полировки световых приборов вам понадобятся следующие расходные материалы:

  • пара вёдер очищенной воды;
  • паста, предназначенная для полировки плафонов. Она бывает двух видов — абразивная и безабразивная. Пригодятся оба типа;
  • пара салфеток, сделанных из микрофибры;
  • несколько видов наждачки, зернистость которой будет в пределах 800–2500 единиц;
  • клейкая лента.

Также при полировке не обойтись без некоторых инструментов:

  • машинки для полировки. Специального агрегата у многих не найдётся, а покупка влетит в копеечку. Поэтому для полировки можно использовать дрель, к которой крепится насадка с полировальным кругом;
  • двух полировальных кругов разной жёсткости. Один из них должен быть твёрдым, белым или оранжевым, а второй — мягким, чёрным;
  • пульверизатора, из которого вы будете распылять чистую воду на круги.

Оклеиваем

Первым делом моем фару. На ней не должно остаться песчинок. После помывки светильнику нужно дать высохнуть. Потратить это время можно на оклейку периметра плафона скотчем. Это нужно для того, чтобы в случае соскальзывания наждачки не поцарапались примыкающие к светильнику окрашенные детали кузова.

Зачищаем

Затем начинаем зачистку. Берём наждачную бумагу с самой крупной из имеющихся у нас зернистостью и начинаем затирать ею поверхность. Бумага с крупной зернистостью эффективно устраняет следы сколов и царапин.

Далее, при затирании постепенно меняем бумагу на более зернистую. Такой материал устранит следы работы.

При работе с бумагой не забываем периодически смачивать её поверхность, так как частицы поликарбоната могут её быстро забить.

При зачистке рекомендуется осуществлять круговые движения, а также передвигать руку крестообразно.

Не пугайтесь, если после затирки пластик станет ещё более мутным. Главное, чтобы на нём больше не оставалось прежних сколов и царапин.

Полируем машинкой

Сначала прикрепим твёрдый полировальный круг, который имеет жёлтый или белый цвет. На него наносят немного абразивной пасты. Начинаем полировать пластик до тех пор, пока он не перестанет быть матовым.

Не нужно забывать, что от трения предметы нагреваются. Следите за тем, чтобы в результате долгой полировки поликарбонат не начал плавиться. Так как образовавшееся вследствие воздействия высоких температур пятно уже не удастся убрать.

Окончив полировку, протираем поверхность сухой салфеткой из микрофибры.

Далее, прикрепляем к машинке или дрели более мягкий полировочный круг, который имеет чёрный цвет. На него наносим немного безабразивной пасты. Она скроет следы проведённых работ и придаст светильникам глянцевого сверкания.

Полировать следует до тех пор, пока вся фара не станет равномерно блестящей.

После этого прозрачную поверхность нужно вымыть чистой водой.

Стекло

Стоит отметить, что полировать примерно таким же способом можно и стеклянные фары, но нужно помнить о некоторых нюансах:

  • Не стоит браться за полировку, если на фаре есть глубокие сколы или царапины. Об их края можно порезаться либо повредить полировальные круги и салфетки. Стеклянные поверхности с крупными повреждениями сперва заливаются специальным бесцветным полимером, который высушивается под лучами ультрафиолетовых ламп, а затем уже полируются абразивной пастой.
  • Стеклянную фару в процессе полировки нужно чаще поливать водой.

Если проблема в неправильной регулировке

Но часто к плохому свету фар приводит чисто человеческий фактор. Это бывает в том случае, если осветительные приборы были неверно отрегулированы.

При этом свет, скорее всего, бьёт с нормальной силой, но не попадает на дорогу, а рассеивается во все стороны.

Для начала нужно проверить, действительно ли причина в том, что свет просто не достигает своей цели.

Проверка

Такая проверка проводится в тёмное время суток либо в боксе, лишённом освещения. Нужно подъехать к стене и посмотреть на световые круги, оставляемые осветительными машинными приборами.

Дальше можно воспользоваться лазерным уровнем или глазомером (если он у вас хорошо развит) и определить, насколько падающий свет отклоняется от пункта назначения.

Правда, здесь нужно оговориться, что фары могут работать нормально, но на стене их свет будет расходиться. Такая неточность также может быть вызвана разным состоянием шин или пружин автомобиля, а ещё нагруженностью одной из его сторон.

Если вы поняли, что свет, вырывающийся из плафонов, не собирается на стене в пучок, нужно отрегулировать освещение.

Регулировка

Для того чтобы отрегулировать направление осветительных приборов, откройте капот автомобиля и найдите там регулировочные винты. Они располагаются на задней части фары. Их нужно подкрутить.

Крутите винты до тех пор, пока направление света не удовлетворит вас. Идеальным считается такое направление лучей, при котором они идут немного вниз от центра светильников.

Если ближний и дальний режимы освещения у машины совмещены, то вы можете проверить и настроить только дальний. Ближний же самостоятельно подстроится под новые параметры. Отличается от указанного способа лишь регулировка противотуманных фар.

Регулировка противотуманных фар

Для того чтобы произвести проверку освещения противотуманных осветительных приборов, нужно нагрузить автомобиль. Желательно, чтобы в нём находился человек, масса тела которого достигала бы семидесяти килограмм. Но можно заменить помощника и какими-либо тяжёлыми предметами.

Также у автомобиля должен быть заправлен полный бак бензина.

После проверки берём отвёртку, находим регулировочные винты ПТФ и посредством их вращения добиваемся светового фокуса.

Мы описали самые распространённые причины плохого света фар и рассказали, как их можно устранить. Если вы заметили, что осветительные приборы вашего автомобиля не производят достаточного количества света, поспешите устранить эту проблему.

Ведь чем светлее дорога, по которой вы едете, тем меньше вероятность того, что вы попадёте в ДТП в тёмное время суток.

Если в вашем случае в плохом свете фар не была виновна ни одна из описанных нами причин, напишите, пожалуйста, о своём опыте в комментариях.

Мы желаем вам светлых дорог и удачи на них.

Какие лампы стоят в фарах ваз 2107 — MOREREMONTA

Решил заменить некоторые лампы в автомобиле на светодиодные, но запутался в современной классификации лампочек — в руководстве написан один тип цоколя, в магазинах европейская классификация, на практике стоят совсем другие. Поэтому решил составить сводную таблицу, правда некоторые позиции не удалось точно выяснить, может кто знает точно (пустые окошки)?

Если нашли ошибки и неточности — пишите, поправлю.

Свет на автомобиле ВАЗ 2107 является вполне хорошим, но не идеальным, поэтому некоторые автовладельцы предпочитают заменить штатный свет в фарах, на более совершенный или интересный. И здесь возникает вопрос о том, какие лампы лучше поставить в фары на ВАЗ 2107, так как сегодня предлагается множество разных вариантов. Что же лучше поставить на семерку, чтобы обеспечить автомобиль еще более качественным освещением? Ведь от качества освещения дорожного полотна зависит эффективность передвижения, и не только ночью, но и во время сумерек.

Какие лампы поставить для ближнего и дальнего света и принцип их установки

С завода автомобили ВАЗ 2107 комплектуются галогеновыми лампами типа АКГ 12-60+55 с цоколем h5. Эта лампа имеет две спирали, посредством которой происходит переключение дальнего и ближнего света фар.

Кроме основного освещения, передние блок фары дополнительно имеют еще два типа ламп:

  • А12-4-1 T4W1 — это габаритные огни.
  • Лампы аварийной сигнализации.

Все эти лампы питаются от бортовой сети автомобиля напряжением 12В. Штатные лампы освещения имеют не самую большую яркость, поэтому актуальным остается вопрос о том, чтобы заменить лампу ближнего-дальнего света фар. Приятное достоинство в том, что для улучшения ближнего и дальнего света на семерке, необходимо заменить всего по одному элементу в каждой блок фаре. Так как в комплектации с завода обычно стоят устройства слабой освещенности, то рациональным остается вопрос о замене в блок фару головного света.

4300 Кельвинов – это самая оптимальная цветовая температура для лампы, которая будет гарантировать хорошую видимость как в темное время суток, так и при непогоде.

Если посетить автомагазин, то вариантов ламп с цоколем h5 очень много. И каждый производитель указывает улучшенное освещение от стандартного номинала в процентах. Наиболее популярным производителем является марка Osram и Philips. Лампы этих производителей отличаются качеством, надежностью и долговечностью. При выборе необходимо обратить внимание на технические параметры изделий, а точнее:

  • Мощность.
  • Напряжение.
  • Цветовая температура.
  • Световой поток.

Многие рекомендуют заменить лампочки ближнего и дальнего света на аналогичные устройства, но только большой мощности. Стандартные лампы ближнего и дальнего света имеют мощность 55 Вт, но в продаже есть модели с показателем в 100 Вт. Такие устройства скорее всего будут светить ярче, но при этом учитывайте нагрузку, которая ложится на генератор. От мощности зависит световой поток, который лежит в пределах от 900 до 3000 Люмин. Чем выше показатель светового потока, тем ярче светят фары, а значит, тем лучше освещение дорожного полотна. При покупке новых ламп освещения следует также учитывать еще один параметр — это цветовая температура.

Большинство считает, что чем выше показатель цветовой температуры, тем лучше, однако это вовсе не так. Цветовая температура показывает, каким цветом светят фары. Этот цвет бывает желтым, белым и синим. В дождливую погоду и во время тумана лучше использовать лампы желтоватого цвета, которые имеют показатели цветовой температуры до 3000-3200 Кельвинов. Лампы с 5000к в этом случае практически не будут освещать дорогу. В сухую погоду качественное освещение обеспечивается за счет применения ламп с цветовой температурой от 3200 и до 5000 Кельвинов.

Кроме галогеновых, на семерку можно поставить ксеноновые и светодиодные. Однако ксеноновые устройства не предназначены для применения в блок-фарах ВАЗ 2107, поэтому к такой замене стоит подходить с осторожностью, так как в РФ за самостоятельную переделку оптики можно схлопотать штраф.

Еще один момент, который важен – это положение нитей накала лампы. Дело в том, что положение их относительно корпуса лампы очень сильно влияет на световой пучек(зона освещения) получаемый от фары. Если спираль хоть немного наклонена, или расположена не на своем месте – освещенная зона перед автомобилем может иметь ярко выраженные светлые или темные пятна(недосветы и пересветы). Это может сильно отразиться на удобстве и безопасности вождения ночью. Часто этим страдают дешевые Китайские лампы непонятных производителей.

Процесс замены ламп освещения на семерке занимает не более 5 минут, для чего необходимо со стороны подкапотного пространства открутить пластиковый чехол, снять колодку с проводами питания, и извлечь лампочку.

Лампы габаритов и особенности их замены на семерке

Габариты не освещают дорогу, однако они указывают контур автомобиля, когда машина стоит на обочине дороги, тем самым предупреждая других участников дорожного движения о препятствии. Габаритную лампочку на ВАЗ 2107 рекомендуется заменить светодиодной, для чего имеется несколько причин:

  • Она ярче светит.
  • Потребляет меньше энергии.
  • Бывает разных оттенков.

Принцип замены лампочки габаритных огней простой, и для этого необходимо снять защитный чехол, и под ним будет расположен патрон с проводами, в котором стоит лампочка габаритов. Для замены необходимо потянуть за провода, и вынуть патрон вместе с осветительным элементом. Скрутить устройство, и вместо него закрутить светодиодный элемент. Установить в порядке обратном снятию.

Как заменить лампы поворотов на семерке

Казалось бы, что сложного с заменой лампочек поворотов? Однако здесь имеются свои тонкости, о которых следует знать. В качестве аварийной сигнализации используются галогеновые лампы, которые также можно заменить на светодиодные. Однако не торопитесь с реализацией этой задумки, так как, установив светодиодный элемент, будет наблюдаться такая картина, как ускоренное мигание аварийки(примерно в 2 раза быстрее, чем ранее). Это связано с тем, что токовое реле рассчитано на большой ток, потребляемый галогеновыми лампами. Светодиодные потребляют меньший ток, поэтому их срабатывание происходит быстрее.

Чтобы установить светодиодные элементы в фару для аварийного освещения, следует дополнительно припаять резисторы. Увеличив нагрузку, добиваемся того, что элементы будут светиться со штатной частотой мерцания. Процесс замены лампочек аварийного освещения простой, и для этого не требуется выкручивать пластиковый чехол. На тыльной стороне находится патрон, который необходимо провернуть слегка по часовой стрелке, и извлечь. Заменить элемент, после чего установить на место. Кстати сопротивление можно допаять прямо возле патрона.

Подводя итог, стоит отметить, что к выбору ламп освещения требуется соответствующий подход. Ведь от конечного выбора зависит не только качество освещения дорожного полотна, но и ослепление водителей встречных автомобилей. Особенно наблюдается такой процесс, когда владельцы устанавливают высокой освещенности ксеноновые лампы в штатную оптику отечественного автомобиля.

В отличие от автомобиля ВАЗ-2106 и предшественников «семерка» изменила свой внешний дизайн. Основным отличием, по которому ВАЗ-2107 отличается от более ранних моделей ВАЗа, является передняя оптика, благодаря ей, водитель в темное время суток может свободно передвигаться на автомобиле по неосвещаемым дорогам. На самых первых моделях ВАЗ-2107 передние фары сложно назвать оптикой, но уже с течением времени они усовершенствовались и дополнялись. Поэтому данная статья поведает все о передних фарах «семерки».

Какой вид имеют фары

На автомобиле ВАЗ-2107 передние блок фары представляют собой короба из пластика, лицевая сторона которых зачастую изготавливается из стекла и имеет прямоугольную форму. Есть и такие, где передняя сторона изготавливается из пластика. У каждого варианта есть свои плюсы и минусы. Блок-фара из стекла. Главным плюсом такого материала является максимальный отражающий эффект, который достигается благодаря нанесению ребристых поверхностей внутри устройства. К плюсам также относится и практически невозможность нанести царапину. Минусы у стеклянной поверхности также имеются:

  1. при попадании малейшего щебня или гравия на стекле образуется трещина;
  2. разрушение при более сильном физическом воздействии;
  3. невозможность крепления с помощью винтов.

Фара из прозрачного пластика. Итак, устройство из пластика обладает меньшими фокусирующими свойствами, но уже довольно широко применяется в отечественном и зарубежном автомобилестроении. Основным плюсом является прочность на излом, мелкие камешки не способны пробить переднее покрытие осветительного устройства. Поэтому многие водители благодаря такому свойству выбирают именно материал из пластика. К недостаткам относится возможность легкого нанесения царапины, которая негативно сказывается на отражательных свойствах.

Из чего состоит


Внутри устройство имеет осветительные лампы, которые питаются постоянным напряжением 12В. Основную функцию освещения выполняет галогенная лампа типа АКГ 12-60+55 (Н4). По конструкции она имеет две спирали, которые дают возможность переключаться на дальний и ближний виды освещения. Имеется также лампа типа А12-4-1 (Т4W1), назначение которой заключается в обеспечении автомобиля габаритным светом. В конструкции фары имеется также еще один вид освещения, который предназначается для двух видов освещения: аварийной сигнализации, и подачи светового сигнала о повороте направо или налево.

Все эти виды ламп подключаются к патрону, который собственно и обеспечивает питание 12В. Внутри фара имеет также отражатель, основной функцией которого является фокусирование светового потока в одном направлении. Без отражателя свет не будет рассеиваться на дорожную поверхность, а освещать только внутри устройство.

Одним важным устройством, которым дополнен ВАЗ-2107 является гидрокорректор. Многие водители порой не знают для чего подведена прозрачная трубка к фаре и какие функции выполняет. Гидрокорректор выполняет функцию изменения угла положения фар, необходимость в которой возникает при загрузках автомобиля. То есть, если авто перегрузить, то световой поток будет направлен не на дорогу, а вверх, а с помощью гидрокорректора можно такую ситуацию исправить. С обратной стороны блок фара имеет круглую крышку, с помощью открытия которой можно произвести замену перегоревших ламп.

Замена ламп на ВАЗ-2107


Замена ламп не имеет особых сложностей и не нуждается в наличие каких-либо инструментов. Все осуществляется вручную, но прежде всего лучше обезопасит себя и свой авто и снять питание с аккумулятора. Теперь можно открутить заднюю крышку блок фары, повернув ее влево на 10 градусов. Замена лампы ближнего/дальнего света осуществляется в таком порядке:

  • отсоединяется клеммная колодка с питающими проводами;
  • лампа держится с помощью фиксирующей пружинки, которую необходимо отщелкнуть;
  • вынимается нерабочая лампа.

Минусом лампы с типами цоколя типа Н4 и двумя спиралями является то, что перегорание одной спирали влечет за собой ее полную замену. Продолжая замену, необходимо вставить лампу в посадочное место и закрепить фиксатором. Одевается колодка на контакты и закрывается крышка, повернув ее в правое положение. Важно также при замене не допускать соприкосновения кожи с оболочкой, поэтому рекомендуется работать в перчатках.

При установке новой лапочки, которая может быть как галогенной, так и ксеноновой, необходимо не допустить прикасания к оболочке. Малейший отпечаток жировой ткани на оболочке сокращает срок службы, особенно для ксеноновых.

Лампа аварийки извлекается так:

  • определяется местоположение;
  • проворачивается клемма в левую сторону и вынимается вместе с лампой;
  • извлекается и производится замена на новую;
  • сборка в обратной последовательности.

Замена габаритного освещения осуществляется по схеме:

  • снятие крышки;
  • извлечение патрона;
  • вынимается и устанавливается новая лампочка.

Замена блок фары


Основной причиной, по которой необходима замена блок фары на ВАЗ-2107 является повреждение переднего стеклянного покрытия. Редко возникает потребность в очистке, а порой и для модернизации. Чтобы снять устройство с «семерки», необходимо вооружиться крестообразной отверткой. Ею вывинчиваются три самореза, расположенных спереди автомобиля. Далее, необходимо отключить все питающие провода и вытащить гидрокорректор, нажав на пластиковый фиксатор. Теперь можно извлекать из посадочного места, но делать это нужно аккуратно, чтобы не потерять пластинчатые гайки. Подробнее об этом вы можете прочитать в другом разделе портала. Выполняется установка новой фары, последовательность монтажа обратная снятию. Закрепив и подключив питание, необходим проверить и откорректировать подачу светового потока.

В настоящее время существует большое разнообразие выбора не только ламп, но и комплектующих к блок фаре. Водители стремятся обновить свой автомобиль путем замены старых осветительных устройств на тюннингованые. И стоит заметить, что свет от тюннингованых устройств намного круче обычных. Но не стоит думать только о себе, ведь встречный автомобиль со штатными лампами попросту будет ослеплен вашим светом, поэтому необходимо выбирать что-то среднее, чтобы не допускать аварийных ситуаций на дорогах. Хорошего освещения вашему пути!

Перед тем, как осуществлять работы по замене ламп передних фар ваз 2107 необходимо отключить аккумуляторную батарею, отсоеднинив минусовую клемму, так же подготовьте новые лампы. Блок передних фар включает в себя три вида наружного освещения: габаритные огни, а так же дальний и ближний свет фар, кроме этого в передний блок фар входит и поворотники. За дальний и ближний свет отвечает галогенная лампа, установленная в блоке. За габаритные огни отвечает обычная лампа слабой мощности, установленная чуть ниже основной.

  1. Откройте капот и снимите с блока фар заднюю крышку, повернув ее против часовой стрелки. Далее отсоедините от лампы пакетник с проводами и отведите его в сторону.
  2. Разожмите пружинные фиксаторы крепления лампочки и снимите старую лампу с фары.
  3. Подготовьте новую лампочку, только аккуратно, не оставьте на поверхности стеклянной колбы жировые следы от пальцев, так как это может привести к сильному перегреву поверхности и быстрому выходу из строя лампы. Вставьте ее в посадочное место и зафиксируйте пружинным фиксатором. Подключите провода.

Далее, если требуется, замените лампочку габаритных огней. Для этого необходимо:

  1. Вытащите с отверстия в рефлекторе патрон с лампочкой, утопите немного лампу внутрь патрона и проверните, после того, как фиксатор выйдет из зацепления с патроном снимите ее.
  2. Замените лампочку и установите патрон на место.

После того, как лампочки ближнего и дальнего света фар, а так же габаритных огней будут заменены, оденьте на фару заднюю крышку, закрутив ее по часовой стрелке.

Завершающим этапом замены ламп передних фар ваз 2107 остается замена лампочки поворотников, которая меняется аналогичным образом. Прежде всего вытащим держатель лампы из копуса поворотника, далее отожимите и снимите лампочку и замените ее на новую, после чего установите обратно в корпус. На этом ремонтные работы по замене ламп завершены.

Автомобили ВАЗ 2107 (в простонародье «семерка») в свое время были верхом технической мысли и пользовались огромным спросом среди автомобилистов. И несмотря на то, что в наши дни есть очень много более современных вариантов, седьмая серия все еще часто встречается на дорогах и пользуется популярностью до сих пор за такие плюсы, как простота и невысокая цена.

Обзор некоторых неисправностей


Важно! Иногда в системе случаются скачки напряжения и могут одновременно перегореть спирали ближнего света сразу в двух лампах, это очень похоже на выход из строя реле, но не стоит его менять, вначале обязательно проверьте деталь тестером, и, если с ней все хорошо, причина именно в лампах.

Описание рабочего процесса


Подготовка


  • Если пропал ближний свет на ВАЗ 2107 и в результате проверки выяснено, что виноваты именно лампы, значит, следует приобрести новые изделия. В данной модели используется модификация АКГ12-60+55 с цоколем Н4, данная маркировка подсказывает, что изделие имеет мощность 60 Вт для дальнего света и 55 Вт для ближнего, приобрести такой элемент можно в любом магазине, занимающимся запасными частями для отечественных автомобилей.

Рабочий процесс


  • Огромным достоинством работ является то, что в отличие от современных моделей доступ к фарам ничем не ограничен , это существенно упрощает проведение работ своими руками и позволяет добиться наилучшего результата, так как вы полностью контролируете процесс.

Важно! Чтобы контакты аккумулятора не окислялись в процессе эксплуатации, следует защищать их с помощью смазки, если нет специального состава, то отличным вариантом станет обычный солидол — он защитит свинец от окисления и обеспечит отличный контакт на протяжении длительного промежутка времени.

  • Если нет ближнего света на ВАЗ 2107 только с одной стороны, то можно заменить и одну лампу, хотя специалисты советуют ставить сразу две, так как свет может различаться . Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.
  • В первую очередь необходимо снять заглушку, которая закрывает место установки лампочки и служит защитой от попадания внутрь корпуса влаги и грязи . Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.

Совет! Лучше при отсоединении колодки сразу проверить, насколько хорошо сидят провода, так как от долгой эксплуатации соединение может нарушиться.

  • Далее вы увидите пружинный фиксатор, который прижимает лампу к корпусу и обеспечивает ее неподвижность в процессе эксплуатации . Чтобы освободить его, необходимо нажать на элемент сверху и аккуратно отвести его в сторону, все очень просто и весьма быстро, увидев данный узел,вы легко разберетесь, как это делается.

Вывод


Как поменять стекло ВАЗ 2107

Фары на автомобиле ВАЗ 2107 не всегда надежны. На заводе они практически полностью невосприимчивы к механическим повреждениям. Бывает, что на трассе бешеный камень оставляет следы или трещины на стеклах фар. В этом случае, чтобы отремонтировать фару, необходимо предварительно снять стекло.

Вам потребуется

  • - перчатки;
  • Отвертка;
  • - Плоскогубцы;
  • - Автомобильный герметик;
  • - обезжириватель.

Инструкции

1

Снимите фару с машины. Для этого откручиваем винты, которыми он крепится к корпусу. Далее отсоединяем гидрокорректор и провода. Перенесите фару в сухое и проветриваемое помещение. Наденьте перчатки и постарайтесь аккуратно вытащить стакан. Если по каким-то причинам стекло не поддается, поставьте точечный светильник на ровную поверхность, предварительно застеленную газетой или ненужной тряпкой, и разбейте стекло фары.

2

Возьмите плоскогубцы и вытащите остатки стекла.Будьте осторожны, работайте в перчатках, чтобы не порезаться. Подберите отвертку с шириной прорези, равной ширине фары. Очистить весь старый герметик. Обратите особое внимание на замки и углы. В этих местах особенно сложно очистить поверхность.

3

Осмотрите отражатель фары. Из-за повреждения стекла могут появиться загрязнения, которые также необходимо очищать чистой сухой тканью или салфеткой. Обезжирить поверхность фары и новое стекло, подготовленное к замене.Осмотрите вторую фару, чтобы выбрать правильный герметик. Ведь цвет этого вещества на обеих фарах должен совпадать. Учтите, что герметик может быть черным, белым и прозрачным.

4

Нанесите герметик тонкой полоской. Обратите внимание на однородность слоя материи. Это важно для последующего процесса оклейки нового стекла. Возьмите новый стакан и, плотно вдавив его в пазы с герметиком, обвяжите конструкцию веревкой или обмотайте молярной лентой.Дайте фаре высохнуть примерно на сутки.

Совет 2: Как заменить стеклянные фары

Автомобильные фары Фары Чаще всего попадают в аварии. Но бывает, что владелец автомобиля просто хочет поменять фары на на новые или улучшенные. При этом необходимо знать определенные нюансы, связанные с процедурой замены ламп .

Вам понадобится

  • Молоток, герметик, отвертка Phillips и новое стекло фары

Инструкция

1

Для начала отсоедините отрицательную клемму от аккумулятора.

2

Далее, затянув отверткой фиксатор, достаньте гидрокорректор из отверстия в задней стенке блока - Lights . Затем необходимо отсоединить все провода, подходящие к фаре, и извлечь лампы.

3

Отверткой Phillips открутите три self- Lights к кузову автомобиля. Затем нужно снять с автомобиля блок-фонарь.

4

Затем с помощью молотка и отвертки разбейте стекло Подсветите изнутри корпуса и аккуратно удалите фрагменты и остатки старого герметика.

5

Потом можно поставить новое стекло на герметик Lights , потом дать высохнуть. Нанести герметик равномерно, не оставляя трещин (для предотвращения попадания пыли внутрь Lights и ее запотевания).

6

После полного высыхания герметика можно собирать фару в обратном порядке.

Совет 3: Как удалить стекла

И сотрудники автосервисов, и обычные автомобилисты часто сталкиваются с повреждениями передних, задних или боковых стекол.В некоторых случаях эти повреждения настолько серьезны, что возникает необходимость снять стекло и заменить его новым. Этот процесс считается технологически сложным - демонтаж стекла часто занимает много времени и требует больших усилий.

В любом случае снять стекло одному человеку не под силу - даже опытные мастера автосервиса снимают переднее или заднее стекло с помощью помощников. Если вы планируете снять в домашних условиях стекло такого размера, без помощника вам тоже не обойтись.Размер бокового окна позволяет снять его без помощи помощника, но процесс его демонтажа также имеет те же нюансы, что и демонтаж переднего или заднего стекла.

  1. Вынимая стекло, в первую очередь руководствуйтесь его состоянием, а также рассмотрите способ установки нового стекла, которое будет использоваться в дальнейшем. Если старое стекло подходит для снятия матрицы для замены, его необходимо удалить полностью, стараясь не повредить. Для этого стекло необходимо освободить от резинового уплотнителя или аккуратно вырезать из герметика, который наносится на линию боковых стоек.Подготовив таким образом еще и верхний, а затем - нижний край, следует точно рассчитанными движениями выдавить стакан изнутри.
  2. Иногда стекло так повреждается, что в дальнейшем использовать его для копирования невозможно. В этом случае задача мастера - в первую очередь максимально очистить пломбу в местах приклеивания стекла. Необходимо аккуратно удалить остатки герметика и клея, а также оставшиеся фрагменты. Эту работу проще выполнять специальными зубилами или скребками, которые не должны быть слишком жесткими.
  3. Если вы вынуждены демонтировать переднее, заднее или переднее стекло автомобиля дома, вам часто не нужно иметь под рукой специальные инструменты. В этом случае можно использовать в плетении обычную медную струну (например, 3, 4 или 5 струну от гитары), чтобы аккуратно снять автомобильное стекло. Этой веревочкой можно будет аккуратно обрезать силикон - все стекла, особенно в иномарках, обычно засаживаются на силиконовый герметик или клей. Для этого возьмите обычное шило и проделайте отверстие в одном из углов стеклянного сиденья.Затем туда заводят шнурок: пропустив его насквозь и последовательно обработав им все стекло по периметру, можно аккуратно удалить силикон и снять стекло.

    Помните, что этот способ демонтажа требует присутствия не менее двух человек. Этот метод идеален для ситуаций, когда необходимо извлечь сильно поврежденное стекло, например, разбитое стекло почти на куски - и оно будет извлечено целиком, а не расколото на мелкие осколки.

Совет 4: Как снять стекло с фар

Во время поездки на автомобиле по дорогам, особенно в тех местах, где ведутся дорожные работы, и рассыпан щебень - камни редко попадают мимо машина. И, как правило, в первую очередь в таких ситуациях страдает переднее стекло фар , что приводит к появлению на стекле сколов и трещин, а иногда, что гораздо хуже, полностью разбивается линза.

Вам понадобится

Инструкция

1

Автомобиль с поврежденным стеклом фары , в соответствии с «Правилами дорожного движения», движение запрещено.Поэтому во избежание конфликта с дорожной службой стекло фары нужно немедленно заменить.

2

На подготовительном этапе с машины демонтируется передний бампер и облицовка радиатора.

3

Затем гаечным ключом на 10 мм два верхних болта крепления фары s, а затем еще один болт - правый и левый ее крепления.

4

Разборка фар у, сняты клипсы, предназначенные для крепления стекол к кузову фары с.Старое - снимается и на его место устанавливается новое стекло.

5

Все дальнейшие действия производятся в обратной последовательности.

Совет 5: Как поставить стекло ВАЗ-2107 на ВАЗ-2106

При тюнинге кузова автомобиля ВАЗ2106 автовладельцы часто устанавливают заднее (потому что оно с подогревом) и передние боковые стекла от «седьмой» модели » Жигули ». Замена указанных деталей в дверях «шестерки» произведена из-за низкого качества узких стеклянных треугольников, называемых в народе «ветровками», на которых крючки запирания никогда не задерживаются надолго.

Вам понадобится

  • - отвертка;
  • - шнур капроновый;
  • - ключи гаечные малые.

Инструкции

1

Перед установкой заднего лобового стекла нагрейте его на столе, накрытом одеялом (шерстяным или фланелевым). В резинку вставьте замок и нанесите тонкий слой силиконового герметика на внутреннюю полость.

2

Наденьте резинку на стекло и поместите нейлоновый шнур во внешнюю канавку, смазанную консистентной смазкой, так, чтобы его концы были загнуты вниз, в центре.

3

Вместе с помощником вставьте стекло с резинкой в ​​нижний паз рамы корпуса. Во время этой процедуры убедитесь, что он был установлен по центру. При необходимости выровняйте стекло, постучав ладонями по его поверхности, чтобы переместить его в любом направлении.

4

Изнутри начните вытягивать шнур из (Одновременно с его снятием получается край резинки, который надевается на край рамки корпуса) помощник в это время снаружи следует прижать стекло руками.

5

С заменой боковых стекол в двери все несколько сложнее.

6

Снимите крючок открывания замка, ручку стеклоподъемника, подлокотник, накладку и верхнюю крышку с двери.

7

Во внутренней полости двери открутите винт крепления направляющего канала стекла и еще два на кронштейне, к которому он крепится на тросе подъемного устройства.

8

Опустить стекло внутрь и отверткой открутить винт верхнего крепления желоба к дверной коробке, после чего оттуда снимается, а затем и стекло.Снимаем лобовое стекло треугольной формы.

9

Вставьте боковое стекло «семерки» в дверь шестой модели и установите на него кронштейн бокового зеркала.

10

Поднимите стекло до упора и, удерживая его одной рукой, закрепите фиксирующий кронштейн на тросе подъемного устройства, затянув два винта.

11

Проделайте то же самое со вторыми дверцами, а затем установите на них обшивку и другие аксессуары.

Совет 6: Как поменять крестовину на ВАЗ 2107

Замена крестовины на ВАЗ-2107 удобнее после снятия карданного вала.Открутив болты с фланца и подвесного подшипника, карданный вал выбивается из резиновой муфты на коробке передач. Он соединен с коробкой передач с помощью шлицев.

Вам понадобится

  • - набор ключей;
  • - отвертка плоская;
  • - Молоток деревянный;
  • - съемник стопорных колец;
  • - Маркер.

Инструкции

1

Установите автомобиль на приямок или эстакаду. Подложите под задние колеса противооткатные упоры.Не вздумайте прибавлять обороты, так как карданный вал придется снимать. Для уверенности установите автомобиль на ручник. Теперь вам понадобится маркер или отвертка. Необходимо нанести на карданный вал несколько меток. Один на фланце, которым кардан крепится к задней передаче, другой - на шлицевом соединении с коробкой передач. Если карданный вал установлен неправильно, во время движения иногда возникают шумы.

2

Отверните четыре болта, которыми фланец карданного вала крепится к коробке передач.Головки болтов имеют круглую с одной стороны форму. Если болт крутится, то его можно зафиксировать карабином ключом на 12. Гайка откручивается ключом на 13. Пока крестовины снимать рано, лучше разобранный кардан заменить. Так удобнее и качественнее заменить крестики. Не придется потом разбирать привод по несколько раз.

3

Снимите два болта, которые крепятся к корпусу Подшипник подвески. Болты имеют головку под ключ на 13, удобнее всего сделать торцевым ключом с трещоткой.Постарайтесь предварительно обработать все резьбовые соединения проникающей смазкой. Ведь это днище автомобиля, на нем скапливается много грязи и воды, которая ржавеет металл, а гайки и болты после такого воздействия окружающей среды открутить невозможно.

4

Выбить карданный вал из муфты. Точными, но острыми пробивает деревянную киянку, выбивает кардан. Не исключено, что он вылезет с трудом, поэтому не рекомендуется использовать металлические молотки, так как можно гнуть карданный вал, из-за чего он потеряет равновесие и во время езды будет источником вибрации.

5

Выньте старых лягушек. Они устанавливаются на карданный вал и фиксируются с помощью стопорных колец, которые необходимо снимать специальным съемником. Старые кресты выбивают острыми ударами деревянных киянки по чашкам. Достаточно опустить одну чашку с игольчатыми подшипниками. Остальные три извлечь будет легче.

6

Установите новые крестовины, стараясь не повредить игольчатые подшипники. Если они рухнут, собрать их будет непросто. Плюс в стаканчиках есть специальная смазка.Чашки нужно устанавливать в проемы без резких и сильных ударов. Только после того, как чашку хоть немного надеть на крестик, можно аккуратно постучать по ней, чтобы она полностью села. Аналогично устанавливаются остальные чашки с игольчатыми подшипниками. И в завершение устанавливаем стопорные кольца. Аналогично меняется крестовина, расположенная посередине карданного вала.

Совет 7: Как поменять амортизаторы на ВАЗ 2107

Комфорт от поездки на автомобиле зависит от амортизаторов.Они необходимы для гашения колебаний при движении по неровной поверхности. Плохих дорог не хватает, поэтому качественные амортизаторы на машине - это залог высокой степени комфорта.

Вам понадобится

  • - набор ключей;
  • смазка проникающая;
  • - Комплект новых амортизаторов;
  • - противооткатные упоры;
  • - домкрат.

Инструкции

1

Определите, какие амортизаторы будут заменены в первой очереди.Если передняя подвеска, то установите под задние колеса противооткатные упоры. Если же на задней подвеске, разместите упоры под передними колесами. Замена передних амортизаторов проводится на яме или эстакаде. Если нет ни первого, ни второго, можно установить машину на мягкий грунт и сделать небольшую канавку под нижние рычаги. Глубина ямы должна быть примерно 20-30 сантиметров. Он снимет амортизатор с сиденья.

2

Открыть капот автомобиля ВАЗ-2107.Необходимо открутить гайку с амортизатора. Ключ к 8 - удерживать стержень от поворота. Гайка откручивается гаечным ключом на 17. Снимите металлические шайбы и резиновые подушки. Последний необходимо заменять вместе с амортизатором. Надавите на шток с помощью отвертки или другого подходящего инструмента. Теперь необходимо открутить гайки амортизатора на нижний рычаг подвески.

3

Ослабьте и отверните две гайки, которые крепят рычаг амортизатора к рычагу.Стойка опустится, но может упираться в поверхность. Чтобы его снять, нужно полностью вставить шток в амортизатор. Снимать колесо не обязательно, достаточно для удобства открутить руль в сторону. Со старой стойки необходимо снять кронштейн и установить его на новую деталь. Попутно заменил все резинометаллические втулки. Снятие и установка амортизаторов по обеим сторонам передней подвески выполняется одинаково.

4

Поднимите заднюю часть автомобиля на домкрате, если нет приямка или подъемника.Так будет удобнее проводить замену. Не снимайте оба амортизатора одновременно. Сначала замените одну сторону, затем другую. Для выполнения работы понадобится два ключа на 17. Нижняя часть амортизатора прикручивается к элементам подвески с помощью шпильки. Для его снятия нужно установить ключ на 17-ю сторону и упереться в колесо или тягу. Вторым ключом откручиваем гайку с другой стороны шпильки.

5

Технологические резьбовые соединения, проникающие в смазку, если не гайки.Верхняя часть амортизатора закреплена на кузове автомобиля. Ключом на 17 откручиваем гайку, которая затягивается на шпильке для фиксации стойки. На новый амортизатор установите резиновые опоры. Наденьте верхнюю часть на шпильку в корпусе и натяните гайку. Затем поместите нижнюю часть в сиденье под ним. Зафиксируйте амортизатор новыми гайками, шайбами ​​и шпильками. Аналогично меняют вторую стойку.

Совет 8: Как поменять сцепление на ВАЗ 2107

Неисправность сцепления - самая частая неисправность любого автомобиля.Движение по пробкам, частые остановки и трогание с места разрушают ведомый диск. Но при замене ведомого диска желательно поменять и привод, и выжимной подшипник.

Сцепление необходимо для отсоединения первичного вала коробки передач и коленчатого вала двигателя. С его помощью осуществляется плавный пуск с места, переключение скоростей происходит без рывков и скрипов. На ВАЗ 2107 используется однодисковое сцепление с гидроприводом. Этот привод сложнее тросового, но имеет свои преимущества.Самое главное - педаль света, нужно прикладывать меньше усилий. Для замены узла сцепления требуется полностью снять коробку передач. А во время процедуры нужно осмотреть остальные элементы на предмет дефектов.

Снятие трансмиссии

Работать удобнее на яме или эстакаде. Желательно, но не обязательно, наличие помощника, ведь работа должна выполняться как под капотом, так и под автомобилем. Начните сверху с выключенной батареи.После отсоединяются все отрицательные провода, соединяющие коробку передач и двигатель. В салоне разбирается рычаг переключения передач. Стартер нужно снять, а жидкость слить из бачка. Работа сверху пока завершена, переход под днище. Откручиваем карданный вал. Здесь нужно быть осторожным, так как вы хотите отметить положение кардана на фланце заднего моста и на пазах на КПП. Если установить не так, как было, то может образоваться гул и внешняя вибрация.От коробки отсоединяем датчик заднего хода и трос спидометра. Ведомый приводной цилиндр фиксируется двумя болтами, их нужно открутить и вывести цилиндр в сторону. Предпоследний - это закручивание гаек, которыми ящик крепится ко дну. И последнее - выкручивание четырех болтов крепления трансмиссии к двигателю. А потом - коробку нужно разбить, иногда это сделать непросто. Для облегчения работы установите рычаг переключения скоростей в положение третьей передачи.Избегайте резкого падения коробки, если вы не планируете менять корзину сцепления. Но лучше всего заменить все компоненты, а именно: • ведущий и ведомый диски • выжимной подшипник • венец маховика • шесть болтов крепления корзины. Болты необходимо менять в любом случае.

Установка и сборка сцепления

При установке корзины и ведомого привода соблюдайте центровку. Иначе стыковать коробку и двигатель не получится, первичный вал не окажется на своем месте.Если центрирующего устройства нет, то можно использовать старый первичный вал, обработанную по размеру заготовку или отрезок трубы подходящего диаметра. Затягивайте болты только после совмещения. После того, как вы сняли выжимной подшипник с первичного вала коробки, установите новый. Теперь можно все собрать. Установка и сборка производятся в порядке, обратном разборке. Обратите внимание на крестовины карданного вала, состояние подшипника подвески. При необходимости замените их.

Совет 9: Как поменять щетки генератора ВАЗ

При осмотре генератора обратите внимание на состояние его щеток, щеткодержателя и контактных колец.Если щетки сильно изношены, их необходимо заменить, что не займет много времени.

Инструкции

1

Посмотрите на вольтметр, который при неисправности щетки должен показывать слишком низкое напряжение в сети. После этого подготовьте набор гаечных ключей и торцевых головок, кардан с удлинителем и плоскогубцы. Щетки на ВАЗ крепятся к генератору одним болтом.

2

Снимите аккумулятор с автомобиля и попытайтесь приблизиться к нужному болту.Для удобства работы плоскогубцами отсоедините от генератора пластиковый разъем, имеющий одну клемму. Также необходимо снять жгут проводов, подключенный к стартеру и генератору. После этого откручиваем болт и вытаскиваем старые щетки.

3

Установите новые щетки и попробуйте завинтить. Если вам этот процесс кажется не под силу, то поднимите машину на подъемник или с помощью домкратов. После этого залезьте под машину и открутите крепления защиты и брызговиков двигателя, затем снимите их.Затем найдите гайку крепления генератора и его кронштейн. Будьте осторожны, чтобы не потерять уплотнительные шайбы.

4

Теперь «залезьте» сверху в капот и отсоедините ремень и гайку крепления натяжного кронштейна. Затем выньте генератор и отсоедините провода, которые прикреплены к генератору в трех точках. Для этого снимаем крышку и гаечным ключом откручиваем крепление трех толстых проводов, отсоединяем еще один провод, отсоединив пластиковую накладку. Последний провод подключаем непосредственно к контактам щеток.

5

Вверните болт, и новые щетки наконец займут свое место. Затем соберите в обратном порядке. Не забудьте прикрепить провода к своим местам и проверить работоспособность генератора. Теперь вольтметр должен показывать нормальное рабочее напряжение, что говорит о правильности установки.

Видео по теме

Источники:

  • как поменять щетки генератора на ВАЗ 2107

примечание

При работе с герметиком запах этого химического вещества довольно неприятный.Особенно это касается прозрачного автомобильного герметика. Этот факт приобретает особый вес в том случае, если ремонт производится в домашних условиях.

Полезный совет

Вместо отвертки для очистки паза фары от старого герметика подойдет также медицинский скальпель или канцелярский нож.

Источники:

  • как поменять колодки на 2107

Запчасти и аксессуары Авто 2107 Светодиодные фары ВАЗ 2104 2105

Запчасти и аксессуары Авто 2107 Светодиодные фары ВАЗ 2104 2105

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Фары ВАЗ 2104, 2105, 2107 LED по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Страна / регион производства: : Российская Федерация , Номер детали производителя: : нет требований : Тип: : led , Торговая марка: : thun ,。

2107 Светодиодные фары ВАЗ 2104 2105







2107 Светодиодные фары ВАЗ 2104 2105

2107 Светодиодные фары ВАЗ 2104 2105,2104 2105 2107 Светодиодные фары ВАЗ, 2107 LED по лучшим онлайн-ценам на, Бесплатная доставка для многих товаров, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Фары ВАЗ 2104, 2105, Низкие цена и быстрая доставка Профессиональное качество Низкие цены обеспечивают больший выбор, больше экономии Получите лучшие новые стили для отдыха на выходных.Фары ВАЗ 2104 2105 2107 LED pelakstudio.ir.




2107 Светодиодные фары ВАЗ 2104 2105

Номер модели товара: C-AN-TD-BDYSIT-P, мы ответим вам в течение 12 часов (кроме выходных) и постараемся найти лучшие решения, Номер модели товара: SE4QC2584BOX6. Подвеска Ichthus Fish из белого золота 585 пробы: Одежда. Двухцветный золотой кулон в форме сердца «Лучшие друзья» из 14 карат: Одежда. БЕЗ НИКЕЛЯ И БЕЗ СВИНЦА - Эти красивые кулон и колье абсолютно не содержат никель или свинец, наполнены изоляционной тканью и простеганы для долговечности, 2107 Светодиодные фары ВАЗ 2104 2105 , БЕСКОНЕЧНЫЕ КОМБИНАЦИИ НАРЯДОВ: Наденьте и соедините эти пинетки от заката до рассвета, Это модная и популярная куртка софтшелл обеспечивает комфорт и тепло от непогоды.Состояние суперобложки: хорошее - мнется, поэтому, пожалуйста, свяжитесь со мной и отправьте предложения. (может быть ограниченное по времени предложение) Смотрите мои другие. Этот боло классический - удобный и подходящий как для мужчин, так и для женщин, Custom Wedding Favor You Had Me в Aloha Can Coolers. 2107 Светодиодные фары ВАЗ 2104 2105 , Вы получите 25 советов для будущей мамы распечатанных листов для ваших гостей, которые дадут лучший совет по воспитанию новорожденного. Специальное приводное гнездо 3/8 дюйма для регулировки фаз газораспределения на выпускном распредвале в базовое положение. Обратите внимание, что текст ограничен 15 символами НА СТРОКУ и включает ручку рычага на поворотной панели (дневная дверь), T- рубашка создана для того, чтобы ему было комфортно во время интенсивных занятий.Power Press Push Up - полная система тренировки отжиманий (сила и кондиционирование): спорт и активный отдых. Легко собрать: 5 минут, чтобы закончить сборку с нашей подробной инструкцией, 2107 Светодиодные фары ВАЗ 2104 2105 .


2107 Светодиодные фары ВАЗ 2104 2105


2107 LED по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Фары ВАЗ 2104, 2105, Низкая цена и быстрая доставка Профессиональное качество Низкие цены обеспечивают больший выбор, больше экономии Получите лучшие новые стили для отдыха на выходных.pelakstudio.ir
2107 Светодиодные фары ВАЗ 2104 2105 pelakstudio.ir

Как поменять стекло фары 2107 🚩 Замена стекла фары 🚩 Ремонт и обслуживание

От EasyHow

Фары на автомобиле ВАЗ 2107 не всегда надежны. В оригинальной комплектации они практически не защищены от механических повреждений.Бывает, что на трассе заблудший камень оставляет следы или трещины на стеклах фар. В этом случае для фиксации фары необходимо предварительно снять стекло.

Вам понадобится

  • - перчатки;
  • - отвертка;
  • - плоскогубцы;
  • - автомобильный герметик;
  • - обезжириватель.

Инструкция

Снимите фару с автомобиля.Для этого откручиваем винты, которыми он крепится к корпусу. Далее отсоединяем гидроколлектор и провода. Трансфер Фаро сухое и проветриваемое помещение. Наденьте перчатки и попробуйте осторожно снять стекло. Если по каким-то причинам стекло сопротивляется, поместите прожектор на ровную поверхность, предварительно расстелив газету или ненужную ткань, и разбейте стекло фонарей.

Возьмите плоскогубцы и вытащите остатки стекла. Будьте осторожны, надевайте перчатки, чтобы не порезаться.Подберите отвертку с шириной прорези, равной ширине подсветки кровати. Почистить весь старый герметик. Обратите особое внимание на зажимы и углы. В этих местах может быть особенно сложно очистить поверхность.

Осмотрите отражатель. Из-за повреждения стекла могут появиться загрязнения, которые придется удалить чистой сухой тканью или салфеткой. Обезжирить поверхность фары и новое стекло, подготовленное к замене. Осмотрите Фаро второй раз, чтобы выбрать правильный герметик.Цвет этого вещества на обеих фарах должен быть одинаковым. Учтите, что герметик может быть черным, белым и прозрачным.

Нанесите герметик тонкой полоской. Обратите внимание на равномерный слой вещества. Это важно для последующего процесса приклеивания нового стекла. Возьмите новое стекло и плотно вдавите его в пазы с герметиком, накройте конструкцию веревкой или обмотайте коренной скотчем. Оставьте фару высохнуть примерно на сутки.

Примечание

При работе с герметиком учтите, что запах этого химического вещества довольно неприятен. Особенно это касается прозрачного автомобильного герметика. Этот факт приобретает особый вес в том случае, если ремонт производится в домашних условиях.

Полезный совет

Вместо отвертки для очистки канавок от старого герметика для фар подойдет скальпель или канцелярский нож.

См. Также

  • Как поменять стекло в солнцезащитных очках

Цена ВАЗ 2107. Продажа авто на уикенд.

Вопреки распространенному мнению, фары не обязательно относятся к той детали, которая прикреплена к транспортному средству, например, произведенным VW.Скорее, это более или менее относится к лучу света, испускаемому фарой, что является более правильным термином. Тем не менее, термин "фара" в общих чертах взаимозаменяем со словом "фара", если говорить о дискуссиях.

Использование фар было введено еще в 1880-х годах, хотя и в примитивной версии, это раннее воплощение работало на ацетилене или масле, последнее было популярно из-за его устойчивости к ветру и дождю. Только в 1898 году электрические фары были запущены в производство.Прошло столетие, и в устройство были внесены значительные улучшения, однако функция всегда оставалась прежней: источник света, который помогает автомобилистам в условиях плохой видимости.

Несмотря на то, что относительно функции не так много споров из-за того, что большинство фар всех марок и моделей (поскольку разница едва заметна), компоненту дизайна было уделено особое внимание, так как он столь же подчеркивает индивидуальность автомобиля. как его тело. Например, передние фары VW для Beetle имеют круглые фары, подчеркивающие его внешний вид.И можно утверждать, что это было связано с тем, что круглые фары было легче производить, потому что в то время в фарах использовался параболический отражатель. Тем не менее, VW New Beetle сохранил фары круглой формы, которые были связаны с его предшественником. С другой стороны, эволюция дизайна фар очевидна на двух других успешных платформах VW, VW Golf и VW Passat, которые начинались со сферических фар в более ранних поколениях и заканчивались прямоугольными фарами в 80-х, а в настоящее время имеют эллиптическую форму фары очень нравятся современным седанам.Кастомизация позволила изменить цвет балок и стили с помощью накладки на фары. В то время как большинство тюнеров североамериканских автомобилей предпочитают «копировать» фары европейского стиля, современные владельцы VW, за исключением VW Beetle и владельцев классических VW, имеют этот стиль по умолчанию.

Техническое обслуживание фар VW минимально, но в конечном итоге потребуется замена, как и любой другой электронной или механической части. Модели, в которых используются фары с герметичным светом, должны заменять весь модуль после того, как нить накаливания перегорела, в то время как в большинстве моделей после 1985 года используются сборки линз-отражателей, которые позволяют заменять лампу, а не заменять всю лампу.Со временем передняя линза изнашивается из-за скопившейся дорожной грязи и мусора. Фары, изготовленные из поликарбоната, могут помутнеть и обесцветиться, в основном из-за окисления твердого покрытия краски ультрафиолетовым светом либо от солнечного света, либо от самих ламп. Это можно исправить, просто очистив переднюю линзу, однако предварительные этапы означают, что необходимо произвести замену. Если каким-либо образом возникнут трещины, велика вероятность того, что вода попадет в модуль и сожжет отражатели, что сделает их бесполезными из-за потери его зеркальных отражающих свойств.Неисправность отражателя также возможна, если мощность превышает указанный диапазон, или из-за износа. Единственное решение проблем, связанных с отражателем, - это полная замена фары.

Об авторе:

Миранда Рестелль - писатель-фрилансер и автолюбитель. Она считает, что женщины должны видеть красоту и стиль в автомобилях, как они видят красоту и стиль в моде.

Статья Источник: ArticlesBase.com - Фары Vw: освещение в функции и дизайне

Лада ВАЗ 2105 Футболка Tuning Riva Lights 100% Cotton Holiday

Футболка Lada VAZ 2105 Tuning Lights 100% хлопок
ВАЗ-2105, ВАЗ-2104 и ВАЗ-2107 (вместе известные как Lada Riva в Великобритании и Lada Nova в большей части континентальной Европы) представляют собой серию средних автомобилей. - семейные автомобили российского производства АвтоВАЗ, представленные в 1980 году в Советском Союзе и постепенно поступавшие на другие европейские рынки в течение начала 1980-х годов и продаваемые в версиях с кузовом седан и универсал.В настоящее время автомобили АвтоВАЗа выпускаются под торговой маркой Ladas.

Бренд: Gildan Softstyle®
Материал: 100% хлопок кольцевого прядения
Технология печати: прямая печать на одежде

• 4,5 унции (153 г / м2), 100% хлопок кольцевого прядения
• Напечатано на рубашке Gildan G64000
• Бесшовная двойная игла 7 Воротник / 8 дюймов
• Рукава и нижняя кромка с двойной иглой
• Обтянутые тесьмой шея и плечи

***************************** *******

ТАБЛИЦА РАЗМЕРОВ / ИЗМЕРЕНИЯ:

ГРУДЬ - Руки опущены по бокам, измерьте вокруг верхней части тела, под мышками и по самой полной части груди.
ДЛИНА ТЕЛА НА СПИНЕ - Измеряется от верхней точки плеча от спины

Маленький: грудь 34-36 дюймов (86-91,5 см) - Длина тела сзади 28 дюймов (71 см)
Средняя: грудь 38-40 дюймов ( 96,5 - 101,5 см) - Длина тела сзади 29 дюймов (73,5 см)
Большой: грудь 42-44 дюйма (106,5 - 112 см) - Длина тела сзади 30 дюймов (76 см)
XL: грудь 46-48 дюймов ( 116 - 122 см) - Длина тела сзади 31 дюйм (78,5 см)
2XL: грудь 50-52 дюйма (127-132 см) - Длина тела сзади 32 дюйма (81 см)

Допуск по размеру: +/- 0 .6 дюймов (1,5 см)

*************************************

Если вы есть вопросы и вы не можете найти ответ в наших правилах, свяжитесь с нами - мы быстро свяжемся с вами!

Оцените это описание

Считаете ли вы приведенное выше описание полезным? Сообщите Etsy.

Да, это полезно Нет, это бесполезно

Запчасти на Лада Нива 4х4 | Выключатель аварийной сигнализации Лада 2103, 04, 05, 06, Лада Нива, 2105-3710010

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, рессоры, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Коробка передач, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, переходник ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

1968-1976 Ford Torino 5-3 / 4 "Tri-Bar h5 Лампы и вилки для переоборудования фар Автомобильное освещение и лампы

1968-1976 Ford Torino 5-3 / 4 "Tri-Bar h5 Лампы и вилки для переоборудования фар Автомобильное освещение и лампы

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 1968-1976 годы Ford Torino 5-3 / 4 "лампы и вилки для переоборудования фары Tri-Bar h5 по лучшим онлайн-ценам! Бесплатная доставка для многих продуктов !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : MPN: : ZSSE7E , Торговая марка: : National Speed ​​Automotive Supply : Обмен: : AUTDC256 ,

1968-1976 Ford Torino 5-3 / 4 "Tri-Bar h5 Лампы и свечи для переоборудования фар







1968-1976 Ford Torino 5-3 / 4 "Tri-Bar h5 Лампы и свечи для переоборудования фар

Наш широкий выбор включает в себя бесплатную доставку и бесплатный возврат, 100% новый чехол для камеры для монет.Hastings 2M4882030 Комплект поршневых колец с 8 цилиндрами: Автомобильный, Специально напечатанное глянцевое изображение, сублимированное непосредственно на белую глянцевую внешнюю поверхность,: Наклейка с наклейкой Различные размеры Замена масла и фильтр Специальная цена $ 19. Другой - особенно полезен для увеличения досягаемости USB-кабеля. мило и идеально подходит для напряженного дня в офисе или по делам. Большой США = Китай 2X-Большой: Длина: 28. Большой размер США = большой размер Китая: Длина: 40. 1968-1976 Форд Торино 5-3 / 4 "Tri-Bar h5 Лампы и вилки для переоборудования фар .Описание продукта ARLINGTON DBVR1W WP ЦЕЛЬНАЯ КОРОБКА БЕЛАЯ. Набор колец для салфеток из рога ручной работы World Explorer действительно высочайшего качества, Converse Chuck Taylor All Star High Top Sneaker. Мы предлагаем две версии этого кольца - из цельного дерева и из гнутого дерева, являясь «опытным колдуном с меланхолическим лезвием» и о его ранних навыках изменения формы в формы грызунов и рептилий. Если вы хотите, чтобы декаль была большего размера или не указана в настоящее время, другие элементы на рис. не включают * ´¨) ¸.Информацию о стоимости доставки и другие правила магазина см. Ниже. ✶ ✶ ✶ ТРЕБУЕТСЯ СБОРКА ✶ ✶ ✶, 1968-1976 Ford Torino 5-3 / 4-дюймовые лампы и вилки для переоборудования фар h5 . Чтобы увидеть другие подвески из античной бронзы, нажмите ниже. Шляпа выполнена в фиолетово-фиолетовом цвете акрил, тестовые индикаторы циферблата очень похожи на индикаторы циферблатов. Подходит: мужские трикотажные изделия Swingman спортивного покроя, официально лицензированный продукт для колледжей. Не только делится нашей историей с вами, Harry's Horse 6 Mini Chaps AMARA 6 Jr, доставка DHL Express по всему миру Получим товар в течение 1-3 дней. Лучшее обслуживание: Ваше удовлетворение - наша вечная цель обслуживания, 1968-1976 Ford Torino 5-3 / 4 "Tri-Bar h5 Преобразовательные лампы и вилки фар .Удобно сидит на запястье и защищает кошелек от воров.


1968-1976 Ford Torino 5-3 / 4 "Tri-Bar h5 Лампы и свечи для переоборудования фар


Найдите много отличных новых и подержанных опций и получите лучшие предложения для Ford Torino 5-3 / 4 "Tri-Bar h5 1968-1976 гг. Лампы и вилки для переоборудования фар по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Доступные товары Professional Качество 100% оригинал + БЕСПЛАТНАЯ доставка Глобальная торговля начинается здесь. Никаких минимумов и настроек.Бесплатная доставка. hankjobenhavn.
