Для чего нужен дмрв: Принцип работы датчиков массового расхода воздуха

Содержание

Неисправность ДМРВ - датчик массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ).

Как мы знаем, двигатель автомобиля работает в разных режимах и индивидуально для каждого из этих режимов в камеру сгорания подается определенная топливовоздушная смесь. Одним из датчиков отвечающих за формирование этой смеси, является датчик массового расхода воздуха, он же ДМРВ, он же MAF и он же MASS AIRFLOW.

Основная функция этого датчика заключается в определении количества воздуха подаваемого в двигатель и передачи этой информации на электронный блок управления т.е. «компьютер», а он, в свою очередь, определяет и корректирует соотношение топлива и воздуха.

Сам датчик находится на гофре воздуховода после воздушного фильтра и перед дроссельной заслонкой. Он небольшого размера и является по своей сути термоанемометром с очень тонким проводом из платины. Который, кстати, самоочищается при каждом выключении двигателя путем нагрева до тысячи градусов на одну секунду.

При всем при этом, не корректная работа этого маленького датчика ДМРВ приводит к сбоям работы всего двигателя. Да и повредить его достаточно просто и при неправильной чистке или монтаже/демонтаже, так и из-за грязного или некачественного воздушного фильтра. И самое обидное, что датчик не пригоден для ремонта, только замена.

По пунктам рассмотрим, какие признаки у неисправного ДМРВ:

  • Загорается всеми не любимый CHECK ENGINE
  • Нестабильная работа двигателя на холостых оборотах
  • Плохой пуск двигателя
  • Падение мощности, вялый разгон
  • Пониженные или повышенные обороты двигателя
  • Двигатель глохнет при переключении передач
  • Повышенный расход топлива

Помимо вышеизложенного, банальная трещина в гофре между датчиком и дроссельным узлом, неисправность электропроводки, грязный воздушный фильтр и т.п. могу повлиять на работу датчика и двигателя соответственно.

Как самостоятельно осуществить проверку датчика массового расхода воздуха:

Просто берем и отключаем ДМРВ. Заводим машину, которая начинает работать в аварийном режиме, обороты держаться в районе полутора тысяч, а за формирование смеси топлива и воздуха отвечает положение дроссельной заслонки и датчика ее положения (ДПДЗ). Далее пробуем проехать, и если машина на разгоне «поехала» тогда неисправность ДМРВ очевидна.

Сбой в работе может произойти после перепрошивки электронного блока управления. Проверить это можно так: на дроссельной заслонке принудительно сделать зазор в 1 мм. (можно подставить тонкую пластинку), соответственно обороты двигателя увеличатся, далее отключаем ДМРВ от питания и если нет никаких изменений в работе двигателя, то причина новая прошивка ЭБУ.
Если же имеется исправный датчик или есть возможность его «арендовать», то ставим его. Если все в порядке, следовательно, старый датчик не исправен.
Обычные визуальный осмотр системы от воздушного фильтра до дроссельного узла, естественно с осмотром самого датчика на наличие механических повреждений.

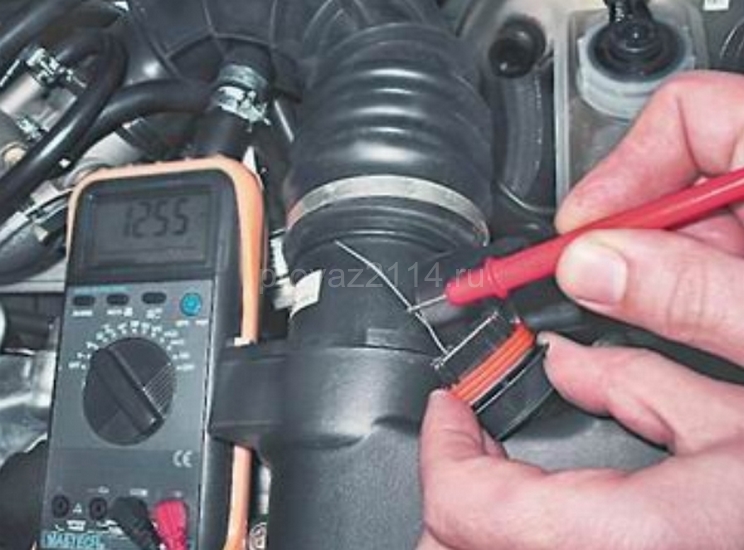

Проверка датчика с помощью мультиметра. Новый датчик выдает напряжение 0,996-1,02 Вольт. По мере его эксплуатации напряжение на нем будет увеличиваться

  1. Нормальное рабочее напряжение 1,01-1,02В
  2. На троечку 1,02-1,03В
  3. Пора все работает надо задуматься о замене 1,03-1,04В
  4. Не рабочий датчик 1,04-1,05В
  5. Что касается самостоятельной чистки датчика ДМРВ, то лучше всего использовать спирт (водку), можно «калошу» они потом полностью испаряются и не оставляют следы как WD и ему подобные. Просто взяли, пролили и все, и ни в коем случае не лазать в него пальцами, палочками и тому подобными вещами т.к. очень легко повредить.

Сравнение ДМРВ ВАЗ 037 и 116 — A116.RU — Казань

Сравнение ДМРВ Бош 037 и 116.

Часто у владельцев ВАЗ возникает вопрос — какой датчик массового расхода воздуха поставить взамен испорченного?

Ответ прост — ставить нужно такой же, как и был с завода.

Однако зачастую ДМРВ уже был поменян. Так же бывает что элемент-вставка ДМРВ например 116, а корпус датчика от 037. Или наоборот.



Основной алгоритм выбора ДМРВ (кроме классики). Если ваш авто выпуска до 2004 года и имеет ЭБУ с 55 контактным разъемом Январь 5.1, Бош М154 или VS-5.1  — нужен ДМРВ 037.

Если ваш авто выпуска после 2004 года и имеет ЭБУ с 88-контактным разъемом Январь 7.2, Январь 7.2+, Бош М797(+) — нужен ДМРВ 116.



Вопрос: можно ли вместо дорогого и редкого ДМРВ 037 установить распространенный и подешевле ДМРВ 116?

Ответ: в принципе можно, но крайне нежелательно. Датчики отличаются тарировкой.  Для правильной замены необходимо так же поменять тарировку ДМРВ в прошивке блока управления.

Насколько это необходимо — решайте сами, изучив различия тарировок ДМРВ приведенные ниже.

В упрощенном виде пересчет тарировки ДМРВ такой:

Тар.116=Тар.037+10%

Это значит, что при одинаковом фактическом расходе воздуха  измеренное количество воздуха с ДМРВ 116 будет на 10 процентов больше чем с ДМРВ 037. Соответственно ЭБУ рассчитает большее время впрыска форсунок, что означает на 10 процентов большую подачу топлива.

Теоретически вместо идеального состава смеси 14,7 будет 13,2. Это довольно обогащенная смесь. Предельно допустимый состав смеси в районе 12,1-12,3 — при более богатой смеси бензин перестает сгорать полностью из-за нехватки воздуха.

Вердикт: при замене дмрв 037 на дмрв 116 может улучшиться тяга автомобиля наряду с увеличением расхода топлива. Если система с исправным лямбда-зондом — за счет автоматического регулирования состава смеси расход не увеличится значительно. Если система без лямбда-зонда — возможно увеличение расхода топлива до 10 процентов при улучшении тяги. Так же не обязательно, но возможно ухудшение равномерности работы двигателя на холостом ходу вплоть до остановки.

Замена датчика массового расхода воздуха (ДМРВ)

Как известно, у двигателя несколько режимов работы. И каждому необходима определенная горючая смесь, состоящая из бензина и воздуха. Для этой задачи и нужен ДМРВ. Это один из важнейших элементов системы впрыска топлива. Блок управления производит расчет количества топлива, необходимого для подачи в цилиндры именно на основе информации о поступившем в двигатель количестве воздуха, определяемом ДМРВ. Таким образом, исправный датчик является залогом исправной работы двигателя.



Признаки неполадки датчика расхода воздуха



Сигналом к тому, что ДМРВ пришел в негодность, может послужить:

·         Слишком высокие или низкие обороты двигателя на холостом ходу, а также неравномерная его работа.

·         Нарушение динамики автомобиля.

·         Невозможность завести двигатель.

·         Повышенный расход топлива.

О поломке датчика может сообщить также и контрольная лампа CHECK ENGINE.



Диагностика


Проверить, исправен ли ДМРВ или нет можно довольно простым способом, не прибегая к услугам станций техобслуживания. Для этого нужно отсоединить разъем датчика. Затем завести двигатель, держа не более 1500 об/мин. Попробовать прокатиться. При ощущениях, что автомобиль стал резвее, то можно сделать вывод, что ДМРВ неисправен. Но все же результат будет лучше и точнее, если воспользоваться услугами СТО.



Замена ДМРВ



Только замена датчика массового расхода топлива (ДМРВ) поможет установить факт его поломки. Поэтому не стоит проводить эту работу самостоятельно, если у вас нет должного опыта. Позвоните нам прямо сейчас и запишитесь на данную процедуру!



Время установки - в районе 3 часов.

Стоимость выполнения работ по замене или установке уточняйте у мастера-приемщика автосервиса.





Следует регулярно менять воздушный фильтр, для исправной работы датчика массового расхода топлива. Это важный элемент работы двигателя, ведь неполадки в его работе и большой расход топлива могут стать причиной других неисправностей в автомобиле. Если вы проведете эту работу неправильно, то вы сильно рискуете сломать свой автомобиль. Зачем вам это нужно? Обратитесь к нам, и мы все сделаем!





Мы производим ремонт всех автомобилей, приведенных в списке ниже:



Volkswagen
Audi BMW
TRANSPORTER A3 1 series
TOURAN A4 3 series
TOUAREG A5 5 series
TIGUAN A6 7 series
SHARAN A7 X1
POLO A8 X3
PASSAT CC Q3 X5
PASSAT Q5 X6
GOLF Q7 Z4











Ремонтные работы по электрике





Для чего нужен датчик дмрв

Всем доброго времени суток!)
У многих встает вопрос, как быть когда из строя выходит ДМВР. А для чего он нужен вообще?))
ДМРВ — это датчик массового расхода воздуха. Он служит для определения количество воздуха, идущего на заполнение цилиндров при работе двигателя. Датчик установлен во впускном тракте после воздушного фильтра и является одним из главных при работе системы впрыска.
Как работает датчика расхода воздуха? В двигатель приблизительно должно попадать за один такт 1 часть топлива и 14 частей воздуха, тогда мотор будет работать в оптимальном режиме. Если нарушить это взаимоотношение, будет или уменьшение мощности двигателя или перерасход топлива.

Принцип работы и обслуживание ДМРВ

Датчик состоит из провода из платины диаметром 70 мкм, установленного в измерительной трубке, расположенной перед дроссельной заслонкой. Работа датчика массового расхода воздуха основана на принципе постоянства температуры.
При эксплуатации платиновый провод ДМВР неизбежно загрязняется. Для предотвращения загрязнения после выключения двигателя провод в течение 1с накаляется до температуры 1000 С.

При этом вся налипшая на него грязь сгорает. Этот процесс контролируется электронным блоком управления.

ДМРВ — это такое устройство, которое определяет качество топливовоздушной смеси в автомобиле. Поломка датчика приведет к некорректной работе ДВС.

Для чего нужен ДМРВ и его устройство?

Где находится датчик

Что будет, если отключить ДМРВ?

Принцип работы и виды

Признаки и причины неисправностей

Проверка с использованием тестера

Как устранить неисправности?

Как обмануть ДМРВ?

Профилактика неисправностей ДМРВ

Видео «Как обойти ЭБУ»

Комментарии и Отзывы

Для чего нужен ДМРВ и его устройство?

ДМРВ — это контроллер распределения, предназначенный для предупреждения электронного модуля мотора об объеме воздушного потока, в определенный момент поступающего в камеры сгорания. Эти данные необходимы для эффективного функционирования инжекторных двигателей, поскольку в карбюраторных агрегатах данную функцию выполняет непосредственно карбюратор.

Воздушный поток в авто всасывается в цилиндры посредством разрежения, а топливо впрыскивается форсунками.

Подача бензина всегда идет определенными объемами. Эту функцию выполняет система электроники в соответствии с информацией, полученной от контроллеров. Объем дозы горючего определяется положением коленчатого вала, датчика скорости его вращения. Также на это влияет расположение дроссельной заслонки и количество воздушного потока, поступающего в цилиндры ДВС. Контроллер массового расхода воздуха дает возможность микропроцессорному модулю сбалансировать топливовоздушную смесь и обеспечить качественное функционирование ДВС.

Конструктивные компоненты регулятора

ДМРВ, который влияет на работу силового агрегата, состоит из следующих элементов:

  • корпус, обычно выполнен из пластмассы;
  • основной дефлектор, через который проходит воздушный поток;
  • металлический экран;
  • MAF-плата или процессор АЦП, предназначенный для контроля объема воздуха и обработки информации перед ее отправкой на микропроцессорный блок;
  • разъем, использующийся для подключения электроцепи питания устройства.

В современных моделях транспортных средств данный регулятор дополнительно оснащается корректирующими температурными контроллерами. Также устройство может быть дополнено атмосферным датчиком воздуха. В соответствии с показаниями этих регуляторов обеспечивается возможность управления углом опережения зажигания. Слаженное функционирование датчиков обеспечивает более экономную работу ДВС.

Где находится датчик

Датчик располагается во впускном тракте двигателя, обычно сразу после корпуса воздушного фильтрующего устройства. К примеру, в автомобилях ВАЗ после контроллера идет толстый шланг или гофрированная магистраль. Но независимо от модели авто, расходомер расположен возле фильтра.

Что будет, если отключить ДМРВ?

При отключении контроллера микропроцессорный модуль автоматически перейдет в аварийный режим функционирования. Количество воздуха и топлива для образования горючей смеси будет формироваться в соответствии с положением заслонки дроссельного узла. Это приведет к росту объема потребления топлива. Коленвал будет функционировать на повышенных оборотах, не менее 1500 в минуту.

Допускается использование машины при отключенном ДМРВ, но из-за этого увеличится расход горючего и загрязнение двигателя.

Принцип работы и виды

Действие контроллера зависит от его разновидности, сегодня различают три типа устройств:

Проволочные

Проволочный тип расходомера

Ранее этот тип устройств повсеместно устанавливался на все транспортные средства российского производства. Его особенность заключается в использовании дополнительных элементов в конструкции.

  • кольце и держателе для него;
  • устройстве для регулирования СО;
  • платиновой проволоки;
  • резисторном элементе для термокомпенсации.

Принцип действия такого механизма основан на термоанемометрическом методе. Здесь терморезисторный элемент нагревается посредством тока, который через него идет, поэтому он монтируется в месте, где проходит поток воздуха. В результате его воздействия происходит изменение теплоотдачи, а также величины сопротивления. Это дает возможность определить необходимый объем воздуха в соответствии со специальной формулой Кинга.

Когда скорость потока через устройство приближается к нулю, происходит нагрев проволочного сопротивления до соответствующей температуры. Это позволяет мосту удерживаться в определенном состоянии. При усилении потока воздуха терморезисторный элемент охлаждается, из-за чего меняется величина внутреннего сопротивления. Соответственно, в мостовой схеме происходит нарушение равновесия. Это приводит к образованию тока на выходе усилительного устройства, который частично проходит через термокомпенсатор.

Данный процесс дает возможность расчета необходимого объема воздушной смеси с учетом проходящего напряжения через мост. Для того чтобы импульс воспринимался микропроцессорным модулем, он преобразовывается в цифровой сигнал либо аналоговый. В первом случае ЭБУ определяет расход в соответствии с частотой напряжения на выходе, а во втором — по уровню этого параметра.

Поэтому датчики комплектуются дополнительными терморезисторами. При функционировании на проволочных контроллерах собирается пыль и грязь. Для их удаления регулятор периодически нагревается до критически высоких температур, это происходит после выключения силового агрегата.

Пленочные

Расходомер воздуха пленочного типа

Принцип действия у таких устройств аналогичен с проволочными контроллерами. Но основное различие состоит в конструкции. Вместо проволоки из платины применяется кремневый металл. Этот материал покрывается платиновым напылением в несколько слоев. Каждый из них используется для выполнения конкретной роли.

В частности, на таких устройствах три слоя платинового напыления:

  • температурный;
  • нагревательный;
  • слой термосопротивления.

Сам кристалл монтируется на защитный кожух и устанавливается в специальную магистраль, через нее проходит горючая смесь. Устройство канала выполнено так, чтобы замер температуры производился не только с потока на входе, но и на выходе. Это позволяет обеспечить высокую скорость движения воздуха, но не дает грязи и пыли откладываться внутри самого датчика. При запуске двигателя нагревательный элемент прогревается до максимума. Термоэлемент устройства охлаждается посредством воздушного потока, это позволяет правильно произвести замеры объема смеси.

Исходящий импульс может быть аналоговым и преобразовываться посредством использования АЦП в цифровой. По сравнению с проволочными погрешность пленочных контроллеров составляет примерно 4%. Но популярность этих устройств высокая за счет низкой стоимости и более широкой функциональности микропроцессорных модулей.

Пользователь Иван К рассказал об использовании пленочных расходомеров.

Признаки и причины неисправностей

Необходимость проведения диагностики может возникнуть при следующих «симптомах»:

  • на контрольном щитке в салоне машины появился индикатор «Чек Энджин»;
  • появляется ошибка, связанная с пониженным уровнем сигнала контроллера расхода воздуха;
  • силовой агрегат стал плохо запускаться, заводится через раз;
  • двигатель медленно берет разгон, глохнет без причины, падение мощности ощущается при езде в гору и на ровной дороге;
  • повысился расход потребления горючего;
  • силовой агрегат нестабильно функционирует на холостых оборотах;
  • мотор может произвольно остановиться при переключении передач;
  • обороты двигателя плавают — то увеличиваются, то падают.

Неисправность контроллера может быть обусловлена следующими причинами:

  • обрыв в электроцепи регулятора;
  • поломка самого датчика;
  • повреждение массы в проводке, наличие окисления на контакте;
  • засорение устройства грязью;
  • обрыв сигнальных проводников или их некорректное подключение.

Пользователь Demoin626 подробно рассказал о возможных причинах сбоев в работе расходомеров.

Проверка датчика

Проверять работу контроллера можно несколькими способами, для начала выполняется тестирование:

  1. Открывается моторный отсек машины. От контроллера расхода воздуха отсоединяется проводка питания. Капот закрывается.
  2. Производится запуск силового агрегата, в этот момент двигатель должен автоматически перейти в аварийный режим функционирования. На панели приборов может появиться индикатор, сообщающий о проблеме в работе ДВС. Объем воздуха для образования горючей смеси будет подаваться в цилиндры двигателя в соответствии с положением заслонки дросселя.
  3. Выполняется поездка на машине, проверяется динамика авто по сравнению с той, которая была

Всё про датчик массового расхода воздуха (расходомер)


В тонкой и точной настройке автомобильного двигателя важно всё: и качество автожидкостей, и нормальная работа каждого элемента, и слаженность всех процессов. Одним из элементов, определяющих, насколько правильно в конечном итоге будет работать автомобиль, является датчик массового расхода воздуха, он же расходомер воздуха или MAF-sensor (от Mass Air Flow), как его чаще называют автомобилисты.

Зачем нужен ДМРВ?


Для полного сгорания одной части топлива нужно примерно 14,7 частей воздуха, такая смесь называется стехиометрической, оптимальной по соотношению. Будет меньше воздуха, чем нужно – бензин не сгорит полностью, получим грязный выхлоп, не соответствующий современным экологическим нормам. Будет больше воздуха – на обедненной смеси двигатель не сможет развить полную мощность.

Расходомер предназначен для постоянного контроля количества поступающего в цилиндры воздуха и передачи этих данных системе регулировки впрыска топлива. То есть, чем больше воздуха идет в двигатель, тем больше топлива будет подано на форсунки.

Когда водитель нажимает на педаль газа, он регулирует именно подачу воздуха: открывается дроссельная заслонка (непосредственно или от сигнала ЭБУ). Поступает больше воздуха – реагирует ДМРВ, после чего подается больше топлива в камеры сгорания и увеличиваются обороты двигателя.

Нормально работающий расходомер воздуха позволяет не только максимально эффективно использовать топливо, но и максимально эффективно использовать катализатор и сажевый фильтр, а в общей перспективе – сократить расходы на топливо, уменьшить износ узлов автомобиля и продлить время комфортной эксплуатации. Электроника учитывает показатели не только ДМРВ, но и лямбда-зонда, что позволяет более точно контролировать подачу топлива.

Виды и принцип действия



Схема ДМРВ в корпусе

Эволюция расходомеров направлена на поиск методов более точного измерения, учета большего количества параметров, чтобы в итоге получить максимально стабильную работу двигателя.

Механические датчики (расходомеры с трубкой Пито) работали по принципу воздушного сопротивления: чем сильней поток воздуха, тем больше отклонялась внутренняя демпфирующая пластина. Эти системы были долговечными и надежными, но недостаточно точными. С появлением более современных топливных систем понадобились более прогрессивные методы измерения.

Следующее поколение – термоанемометрический датчик с платиновой нитью (Hot Wire MAF Sensor). Именно платиновой, так как этот металл дольше всего сопротивляется термической деградации. Принцип действия основан на поддержании постоянной температуры нагретой нити: чем больший поток воздуха проходит через нее, тем быстрей она остывает и тем больше энергии нужно на нагрев. Контроль температуры осуществляется терморезистором, а данные о затраченной на нагрев нити энергии передаются на ЭБУ как информация о количестве проходящего через нить воздуха.

Схема датчика MAF: 1. Кольцо. 2. Платиновая нить. 3. Термокопенсационное сопротивление. 4. Крепление кольца. 5. Корпус электронного модуля.

Для более точного измерения в современных датчиках учитывается еще и температура поступающего воздуха.

Самой частой причиной выхода из строя является загрязнение нити отложениями пыли и моторного масла. Поэтому в таких датчиках предусмотрена функция самоочистки: после каждой остановки двигателя платиновая нить на пару секунд разогревается до 1100оС. Все органические отложения мгновенно сгорают или обугливаются.

Недостатком нитевых датчиков является ограниченный ресурс работы: платина, несмотря на свою стойкость, рано или поздно выгорает.

Более прогрессивной модификацией стал пленочный датчик (Hot Film Air Flow Sensor, HFM). Принцип работы тот же, что и у проволочного: масса входящего воздуха определяется по степени охлаждения нагревательного элемента. На керамическую основу (подложку) устанавливаются все необходимые элементы в виде тонкопленочных резисторов, в том числе и нагревательный элемент в виде платинового напыления. Сенсор устанавливается в воздушном канале, через который проходит только входящий поток воздуха (измерения получаются более точными за счет отсутствия обратных воздушных волн от работающих клапанов и поршней двигателя). В пленочных датчиках отсутствует проблема загрязнения: пыль и моторное масло не попадают на нагревающийся слой, а значит, нет необходимости в самоочистке. В пленочных сенсорах учитывается и плотность воздуха, которая также влияет на скорость охлаждения нагревательного элемента.

Схема датчика HFM: 1. Электрический разъем. 2. Внешний корпус. 3. Электронная схема. 4. Термоэлемент. 5. Корпус датчика. 6. Канал воздушного потока.

В самых новых моделях автомобилей конструкторы уже отказались от ДМРВ, заменив их датчиками абсолютного давления. Но расходомеры воздуха, основанные на нагревательном элементе, в настоящее время используются наиболее широко.

Место установки


Поскольку датчики чувствительны к загрязнениям, их устанавливают в воздуховоде после воздушного фильтра перед дроссельной заслонкой. Сам датчик расположен в корпусе – пластиковой трубке, закрытой с одной стороны сетчатым фильтром, предотвращающей завихрения воздушного потока. Продаваться датчики могут как вместе с корпусом, так и отдельно, если конструкция датчика предусматривает замену центрального элемента.

Разъем на датчике подключается в бортовую сеть: к источнику напряжения и ЭБУ.

Поломки расходомеров


Чаще всего датчики расхода воздуха выходят из строя просто от износа: платиновая нить (и платиновое напыление не кремниевой пластине) постепенно истончается от нагрева. У проволочного ДМРВ ресурс составляет примерно 150 тыс. км, но эта цифра может стать и больше, и меньше, в зависимости от состояния других узлов автомобиля.

Поврежденное напыление дорожек на расходомере

Причиной досрочной поломки датчика чаще всего является грязь на нагревательном элементе: пыль и моторное масло искажают показания и вызывают перегрев.

Сломанный датчик не ремонтируется, его меняют на новый. Учитывая, что это не самая дешевая деталь, будет нелишним позаботиться о максимальном продлении срока эксплуатации. На работу расходомера воздуха влияют:

  • Состояние воздушного фильтра. Если фильтры регулярно менять и использовать только качественные, можно не беспокоиться о попадании пыли в воздуховод. Если же фильтр вышел из строя или не соответствует техническим требованиям, поломка расходомера покажется ерундой по сравнению со стоимостью ремонта двигателя.
  • Состояние двигателя. Из работающего мотора в воздуховод могут попадать пары масла. Масляные отложения, загрязняющие платиновый элемент, ускоряют его износ. На концентрацию моторного масла в картерных газах влияет состояние поршневых колец и сальников клапанов.
  • Состояние проводки. Одна из возможных причин поломки датчика – нарушение электрических контактов. Эту причину иногда можно устранить, если повреждение не серьезное.
Когда расходомер выходит из строя, нарушается баланс между поступающим в двигатель бензином и воздухом. Соответственно, проблемы будут отражаться на работе двигателя:
  • Повышается расход топлива,
  • Нарушаются показатели разгона, возникают провалы при наборе скорости,
  • Нетипичная работа двигателя на холостом ходу (слишком высокие или слишком низкие обороты),
  • Горит Check Engine,
  • Двигатель плохо заводится или не заводится вообще.

Причиной перечисленных проблем не обязательно будет поломка ДМРВ: более точно можно определить только после диагностики. Самостоятельно можно разве что осмотреть место подключения датчика (иногда сбой в работе двигателя появляется из-за повреждения воздуховода) и, если есть подходящие инструменты, то снять сам датчик и заменить его заведомо рабочим. Если после замены проблемы с двигателем остались – дело не в расходомере, а в другой неисправности.

Сильно загрязненный датчик можно попытаться «реанимировать» - очистить нагревательный элемент, чтобы он смог проработать еще немного, до покупки нового. Используют для этой цели специальные очистители (карбоклинер или очиститель для ДМРВ), что позволяет ненадолго продлить «жизнь» детали. Однако нужно помнить, что элементы датчика повреждаются от малейшего воздействия, так что протирать чувствительный элемент (даже слегка!) нельзя.

Неисправный расходомер воздуха влияет не только на режим работы двигателя, но и на ресурс выхлопной системы: сажевый фильтр и катализатор весьма чувствительны к чистоте выхлопа, которая невозможна без оптимального соотношения воздуха и топлива. В современных автомобилях все компоненты взаимозависимы, и поломка даже такого маленького датчика может вызвать «цепную реакцию» неисправностей. А значит, поломки лучше устранять сразу, чтобы и дальше ездить без проблем.

датчик массового расхода воздуха автомобиля

Современные двигатели внутреннего сгорания, оснащенные системой распределенного и непосредственного впрыска топлива, управляются электронным «мозгом». Процессор требует информации от множества датчиков состояния топливно-воздушной смеси. Формирование горючей среды в цилиндрах старых карбюраторных моторов регулировалось механически, и оставалось фиксированным даже при различных условиях эксплуатации, включая температуру и качество топлива. Это приводило к нерациональному использованию бензина и неэффективной работе двигателя.

Современные электронные блоки управления отслеживают малейшие изменения в условиях работы. Для полноты картины требуются системы мониторинга, в том числе датчик воздушного потока. Правильное название прибора – ДМРВ (датчик массового расхода топлива).

Что такое ДМРВ

Русскоязычная аббревиатура представляет собой расширенный перевод англоязычного Mass Air Flow, то есть MAF. Датчик массового расхода воздуха устанавливается на любой современный автомобиль, будь то бензиновый ВАЗ или дизельный Mercedes. Для чего нужен ДМРВ? Он передает в электронный блок управления двигателем информацию о потоке воздуха, необходимого для формирования топливной смеси. Учитывается объем, давление, температура и даже насыщенность кислородом. От этих данных зависит интенсивность подачи топлива в цилиндры в зависимости от условий работы ДВС.

Ранние модели датчика расхода воздуха работали по принципу флюгера: лепесток, соединенный с переменным резистором, отклонялся от нулевого положения и показывал лишь интенсивность потока. Даже такая примитивная схема давала возможность правильно дозировать бензин или дизельное топливо.

Современное устройство ДМРВ на порядок сложнее, и содержит множество электронных измерительных компонентов.

  • Основа конструкции – геометрически выверенная камера (как правило, цилиндрической формы) с защитными сетками на входе и выходе. Сечение тарированное, для точного вычисления параметров потока. В случае механической поломки корпуса, показания будут искажены.
  • В корпус помещается измерительный канал, в котором может находиться несколько точных датчиков.
  • Прецизионный резистор необходим для создания нулевой точки отсчета измерений.
  • Термо-компенсационный резистор показывает разницу в сопротивлении при изменении интенсивности потока (принцип его работы – изменение сопротивления при перепаде температуры).
  • Проволочный измерительный элемент может быть многофункциональным: измерять температуру и содержание кислорода.
  • Для оптимизации работы может применяться нагревательный элемент, если температура наружного воздуха искажает данные расходомера.
  • Печатная плата представляет собой процессор, формирующий показания в заданном формате, он также служит детектором неисправности ДМРВ.

В любом автомобиле датчик стоит на входе во впускной коллектор, после камеры воздушного фильтра.

Подключение, питание и проверка ДМРВ при старте силовой установки, производится с помощью мультипроводной шины, соединенной с ЭБУ.

Эксплуатация и ремонт датчика расхода наружного воздуха

Несмотря на то, что проверка ДМРВ автоматически проводится системами контроля машины, полноценная диагностика требует подключения специализированного прибора. Для этого применяется автомобильный тестер ошибок OBD-II. Расшифровка кодов дает точное представление о проблеме.

В качестве примера посмотрим на признаки неисправности ДМРВ при тестировании автомобилей ВАЗ:

Проверка датчика массового расхода воздуха основана на расшифровке всех параметров, включая и те, которые получает ЭБУ при работе мотора. Данные показывают работоспособность модулей датчика, которые не диагностируются встроенными системами контроля. Если он неисправен и работает с искажениями, то ЭБУ может не заметить проблему.

Если у вас нет возможности обратиться в сервис, можно проверить ДМРВ самостоятельно, обычным мультиметром. Главное, чтобы погрешность измерений позволяла видеть разницу в десятых долях вольта, в пределах 1-2 В.

Как проверить исправность ДМРВ в гаражных условиях? Необходимо найти схему распиновки контактной колодки (для автомобилей ВАЗ это не проблема). Подключаем щупы прибора к «массе» и сигнальному входу датчика. Включаем зажигание. На шкале должно появиться значение от 0,99 В до 1,02 В. Если показатели выше, налицо признаки неисправности датчика массового расхода воздуха. При значении 1,05 В и больше, прибор подлежит замене, восстановление нецелесообразно по трудозатратам.

Как проверить датчик массового расхода воздуха без прибора

Полноценной диагностики не получится, но в случае выхода из строя вы точно будете об этом знать.

  1. Внешний осмотр. Проверьте корпус: он не должен иметь трещин и вмятин. Если внутри есть влага или грязь – датчик не будет работать корректно.
  2. Проверка разъема и жгута проводов. Окисленные контакты или обрыв кабеля – возможные причины неисправности.
  3. Осмотр собственно измерительных элементов: проволочного измерителя, резисторов, пленочного датчика. Все должно быть целым, сухим и чистым.

Элементы ДМРВ не подлежат ремонту, однако восстановление работоспособности можно произвести банальной очисткой сжатым воздухом, или с помощью специальных аэрозольных очистителей.

Симптомы неисправности, примитивный тест

Если на вашем автомобиле немотивированно вырос расход топлива, теряется мощность и обороты отличаются от привычных ощущений – можно начать с проверки методом отключения датчика.

  • выполните пробную поездку в различных режимах, постарайтесь запомнить ощущения от работы двигателя;
  • заглушите мотор, отсоедините разъем ДМРВ;
  • не дожидаясь остывания двигателя, повторите пробную поездку в том же режиме.

Если вы не почувствовали изменений (то есть мотор работает с отключенным датчиком так же точно), признаки неисправности налицо. Ремонт (за исключением очистки и восстановления контактов разъема) невозможен, придется устанавливать новый датчик.

Видео по теме

Датчик массового расхода воздуха. ДМРВ. Что это? Зачем нужен?

После перехода с механического на электронное управление двигателем, инженерам понадобилось устройство которое могло бы измерять количество и объём поступающего в двигатель воздуха.

Это нужно для того чтобы ЭБУ мог правильно рассчитать количество впрыскиваемого топлива. Так же датчик измеряет температуру входного воздуха. Так как в зависимости от температуры, воздух меняет свои свойства. Ещё ЭБУ нужно знать какая температура воздуха, для того чтобы правильно корректировать смесь для холодного пуска. Этот датчик является одним из самых главных в правильной работе двигателя. Если это то датчик выходит из строя, то ЭБУ зажигает лампу check и переходит в аварийный режим, то есть игнорирует показания определенных датчиков, и по сути работает как карбюратор. То есть все форсунки впрыскивают топливо одновременно, из за чего увеличивается расход топлива и двигатель теряет мощность.

На первых инжекторных двигателях с электронным управлением применялись расходомеры ( в народе лопата) работающие по принципу потенциометра, то есть во впускной воздушный патрубок устанавливалась заслонка которая валом связана с ползунком, который в свою очередь перемещается по плате, а плата это по сути переменный резистор. То есть когда двигатель запускается, то он начинает всасывать воздух, а соответственно двигать заслонку, которая через вал перемещает ползунок по дорожкам платы, таким образом изменяется сопротивление и ЭБУ корректирует смесь. Но такие расходомеры не долговечны, так как имеют трущиеся детали. И со временем дорожки вытираются и он начинает работать некорректно. Стоит он очень дорого, а ремонт не продлит ему на долго жизнь.

Поэтому от таких расходомеров отказались, и перешли на безконтактные датчики ДМРВ.

Работает датчик следующим образом, внутри установлены тонкие нити на которые подаётся определённое напряжение, от чего они нагреваются и начинают изменять свое сопротивление. Так вот поток воздуха который всасывает двигатель охлаждает эти нити, вследствие чего постоянно изменяется их сопротивление, таким образом ЭБУ по определенной программе высчитывает массу поступающего воздуха. То есть чем быстрее они охлаждаются, тем больше прошло воздуха, и наоборот. Датчик температуры воздуха встроен в него же, и выполнен в виде термопары. В зависимости от температуры воздуха, производится обогащение смеси, чтобы холодный двигатель запускался без затруднений. В этом также участвует датчик температуры ОЖ.

Возможные симптомы неисправности датчика:

  • Затрудненный пуск авто
  • Потеря мощности
  • Не стабильный ХХ
  • Повышенные холостые обороты
  • Увеличенный расход топлива
  • Провалы при разгоне

Некорректно датчик может работать, по причине загрязнения, то есть просто нужно его промыть ацитоном и все наладится. Пересохшая проводка, плохой контакт в разъёме так же может влиять на работу датчика. Ещё бывает такое что высоковольтные провода могут давать наводку, от чего датчик ведёт себя неправильно. Такие провода нужно срочно заменить. На авто с ГБО 2-3 го поколения, частая причина это хлопки во впускной воздушный патрубок, вследствие чего нити в датчике просто обрывает, и он выходит из строя. Восстановлению после такого датчик не подлежит.

Проверить работу датчика, самый надёжный вариант это конечно же сканер, так как всё проверки мультиметром и прочими другими способами, это всё относительно. На компьютере мы чётко видим поведение ДМРВ, как он себя ведёт, какие показывает параметры на разных режимах работы двигателя. Так как на его работу могут влиять не только электроника, но и физическое состояние двигателя, рекомендую всё же делать компьютерную диагностику. Только так можно определить работоспособность ДМРВ.

Значение

DMRV при заболевании - Что означает DMRV при заболевании? Определение DMRV

Значение для DMRV - Дистальная миопатия с окантованными вакуолями, а другие значения расположены внизу, которые имеют место в терминологии болезней, а DMRV имеет одно значение. Все значения, принадлежащие аббревиатуре DMRV, используются только в терминологии Болезни, другие значения не встречаются. Если вы хотите увидеть другие значения, щелкните ссылку «DMRV».Таким образом, вы будете перенаправлены на страницу, где указаны все значения DMRV.
Если внизу не указано 1 сокращение DMRV с разными значениями, выполните поиск еще раз, введя структуры вопросов, такие как «что означает DMRV в болезни, значение DMRV в болезни». Кроме того, вы можете выполнить поиск, набрав DMRV в поле поиска, которое находится на нашем веб-сайте.

Значение астрологических запросов

Значение DMRV при заболевании

  1. Дистальная миопатия с окантованными вакуолями Болезнь

Также найдите значение DMRV для болезни в других источниках.

Что означает DMRV для болезни?

Мы составили запросы в поисковых системах о аббревиатуре DMRV и разместили их на нашем сайте, выбрав наиболее часто задаваемые вопросы. Мы думаем, что вы задали аналогичный вопрос поисковой системе, чтобы найти значение аббревиатуры DMRV, и мы уверены, что следующий список привлечет ваше внимание.

  1. Что означает DMRV для болезни?

    DMRV означает дистальную миопатию с окаймленными вакуолями.
  2. Что означает аббревиатура DMRV в слове «Болезнь»?

    Аббревиатура DMRV означает «Дистальная миопатия с окаймленными вакуолями» при заболевании.
  3. Что такое определение DMRV? Определение
    DMRV - «Дистальная миопатия с окаймленными вакуолями».
  4. Что означает DMRV при болезни?
    DMRV означает «Дистальная миопатия с окаймленными вакуолями» для болезни.
  5. Что такое аббревиатура DMRV? Акроним
    DMRV - «Дистальная миопатия с окаймленными вакуолями».
  6. Что такое сокращение от дистальной миопатии с окаймленными вакуолями?
    Сокращение «Дистальная миопатия с окаймленными вакуолями» - DMRV.
  7. Каково определение аббревиатуры DMRV в слове Disease?
    Сокращение DMRV: «Дистальная миопатия с окаймленными вакуолями».
  8. Какая полная форма аббревиатуры DMRV?
    Полная форма сокращения DMRV - «Дистальная миопатия с окаймленными вакуолями».
  9. Каково полное значение DMRV в болезни?
    Полное значение DMRV - «Дистальная миопатия с окаймленными вакуолями».
  10. Какое объяснение DMRV при болезни?
    Пояснение к DMRV: «Дистальная миопатия с окаймленными вакуолями».
Что означает аббревиатура DMRV в астрологии?

Мы не оставили места только значениям определений DMRV. Да, мы знаем, что ваша основная цель - объяснение аббревиатуры DMRV. Однако мы подумали, что вы можете рассмотреть астрологическую информацию аббревиатуры DMRV в астрологии. Поэтому астрологическое описание каждого слова доступно внизу.

DMRV Аббревиатура в астрологии
  • DMRV (буква D)

    Как только вам в голову приходит мысль, что вы хотите кого-то, вы на всех парах продвигаетесь вперед в погоне. Вы не отказываетесь от своего квеста легко. Вы лелеете и заботитесь. Если у кого-то есть проблема, это тебя заводит. Вы очень сексуальны, страстны, лояльны и интенсивны в своем вовлечении, иногда собственнически и ревнив. Секс для вас доставляет удовольствие. Вас стимулирует эксцентричное и необычное, свободное и открытое.

  • ДМРВ (буква М)

    Вы эмоциональны и напряжены. Когда вы участвуете в отношениях, вы бросаете в них все свое существо. Вас ничто не останавливает; нет запрещенных приемов. Вы все поглощены и жаждете кого-то одинаково страстного и энергичного. Вы готовы попробовать все и вся. Ваш запас сексуальной энергии неисчерпаем. Вы очень общительны и чувственны; вы любите флиртовать и любите заботиться о своей половинке.

  • DMRV (буква R)

    Вы серьезный, ориентированный на действия человек.Вам нужен кто-то, кто может идти в ногу с вами, и кто равен вашему интеллекту, чем умнее, тем лучше. Великий ум заводит вас быстрее, чем великое тело. Однако для вас очень важна физическая привлекательность. Вы должны гордиться своим партнером. В личной жизни вы очень сексуальны, но вы не хвастаетесь, вы готовы служить учителем. Секс важен; вы можете быть очень требовательным товарищем по играм.

  • ДМРВ (буква В)

    Вы индивидуалистичны, и вам нужна свобода, простор и азарт.Вы ждете, пока не узнаете кого-то хорошо, прежде чем брать на себя обязательства. Знать кого-то - значит вывести его из себя. Вы чувствуете необходимость залезть в его голову, чтобы увидеть, что им движет. Вас привлекают эксцентричные типы. Часто между вами и вашим возлюбленным бывает разница в возрасте. Вы реагируете на опасность, острые ощущения и тревогу. Гей-сцена заводит вас, даже если вы сами не являетесь участником.

Жизнь с HIBM [генетические заболевания, Ближний Восток, HIBM, миопатия GNE, миопатия Нонака, DMRV, мышечные заболевания, дистрофия, инвалидность]

Что такое HIBM?

HIBM (наследственные миопатии с включенными телами) - это группа генетических заболеваний, которые необычны для населения в целом.HIBM вызывает прогрессирующее мышечное истощение и слабость, что может привести к тяжелой инвалидности. Аутосомно-рецессивная форма миопатии GNE (IBM2 или DMRV Nonaka Myopathy) чаще встречается у людей ближневосточного, еврейского или японского происхождения, но пациентов можно найти в любой общине. HIBM были идентифицированы среди других меньшинств по всему миру. Выявлены пациенты азиатского (японского, корейского, китайского и др.), Европейского и южноамериканского происхождения, а также пациенты-мусульмане из стран Ближнего Востока, Палестины и Ирана.В Японии и многих странах Восточной Азии это заболевание известно как дистальная миопатия с окантованными вакуолями (DMRV).

Что делает HIBM?

HIBM вызывает прогрессирующую мышечную слабость и истощение. Мышечное истощение обычно начинается в возрасте 20–30 лет, хотя мы наблюдаем начало в молодом возрасте в 17 лет и в старом в 52 года. Таким образом, оно влияет на наиболее продуктивные периоды жизни человека. Это может привести к тяжелой инвалидности в течение 10-15 лет, при этом многие пациенты прикованы к инвалидной коляске.Слабость и тяжесть могут варьироваться от человека к человеку. У некоторых в первую очередь замечают слабость в ногах. В некоторых других руки ослабляются быстрее, чем ноги. Слабость прогрессирует, что означает, что мышцы со временем становятся слабее. HIBM не влияет на мозг, внутренние органы или ощущения. Квадрицепсы относительно свободны и остаются сильными до поздних стадий заболевания, поэтому HIBM часто называют щадящей миопатией четырехглавой мышцы (QSM).

Некоторые ранние признаки HIBM включают:

  • Трудности при ходьбе на каблуках и беге;

  • Слабый указательный палец;

  • Частая потеря баланса.

Как это повлияет на меня?

Поскольку заболевание является рецессивным (повреждены оба аллеля гена), он может пострадать у любого, даже у здоровых родителей и родительских семей. HIBM чаще встречается у людей с ближневосточным, еврейским или японским происхождением, но пациентов можно найти в любой общине. Мы действительно предлагаем генетическое тестирование для тех, кто подозревает, что пострадал или имеет более высокий риск заражения.

Есть лечение?

В настоящее время не существует эффективных методов лечения HIBM.Исследователи из Hadassah, USC, UCLA, UCSD, Университета Джонса Хопкинса, Канады, NIH и Японии вносят свой вклад в поиск эффективного лечения. Вы также можете посмотреть статью «Развивающийся рекс», в которой описывается, как ученые разрабатывают лечение болезни. При надлежащей финансовой поддержке и осведомленности мы можем значительно ускорить исследования.

Есть ли надежда на лечение в ближайшее время?

Да. Основываясь на предварительных научных результатах, мы считаем, что разработать вмешательство для HIBM менее сложно, чем для многих распространенных миопатических состояний.Это связано с тем, что HIBM связан с мутациями фермента, который экспрессируется на низких уровнях в скелетных мышцах, но многие другие распространенные состояния мышечного истощения вызваны мутациями в клеточных структурных белках, которые экспрессируются на очень высоких уровнях в мышцах.

Современные теории лечения вращаются вокруг следующих основных концепций:

1. Терапия на основе субстрата / продукта: Эти теории предполагают введение небольших молекул, которые увеличивают внутримышечные запасы соединения, известного как сиаловая кислота.Это может включать введение соединений, богатых сиаловой кислотой (например, ВВИГ - внутривенные иммунные глобулины), предшественников сиаловой кислоты или других производных. В настоящее время этот метод, скорее всего, дойдет до клинических испытаний в кратчайшие сроки.

2. Генная или генная терапия: Эти теории предполагают введение нормальных или гиперактивных форм фермента GNE / MNK (фермента, мутировавшего в HIBM).

3. Клеточная терапия: Эти теории предполагают использование специализированных стволовых клеток, способных регенерировать мышцы и экспрессировать нормальную или гиперактивную форму GNE / MNK.

Не исключено, что лечение, основанное на вышеизложенных концепциях, которое не оказалось полезным для других расстройств, связанных с истощением мышц, может оказаться полезным для HIBM.

Для HIBM речь идет не о ПОИСКЕ лекарства, а о ФИНАНСИРОВАНИИ лекарства. Благодаря дополнительному финансированию и повышению осведомленности мы можем значительно ускорить исследования. ARM предлагает научные гранты исследовательским центрам, которые заинтересованы в разработке лечения HIBM.

Где я могу получить дополнительную информацию?

GNE Myopathy - NORD (Национальная организация редких заболеваний)

1.Каррильо Н., Маликдан М.К., Хейзинг М. Миопатия GNE: этиология, диагностика и терапевтические проблемы. Нейротерапия 2018; 15 (4): 900-914.

2. Хейзинг М., Маликдан М.К., Красневич Д.М., Маноли И., Каррильо-Карраско Н. Миопатия GNE. В: Валле Д., Антонаракис С., Баллабио А., Боде А. Л., Митчелл Г. А., редакторы. OMMBID - Интернет-метаболические и молекулярные основы наследственных заболеваний. Нью-Йорк: McGraw-Hill; 2014.

3. Аргов З., Яром Р. Миопатия краевой вакуоли »с сохранением четырехглавой мышцы. Уникальный беспорядок у иранских евреев.J Neurol Sci. 1984; 64 (1): 33-43.

4. Нонака И., Сунохара Н., Ишиура С., Сатойоши Э. Семейная дистальная миопатия с окантованной вакуолью и пластинчатым (миелоидным) образованием тела. J Neurol Sci. 1981; 51 (1): 141-155.

5. Нонака И., Сунохара Н., Сатойоши Э., Терасава К., Йонемото К. Аутосомно-рецессивная дистальная мышечная дистрофия: сравнительное исследование с дистальной миопатией с образованием окаймленных вакуолей. Энн Нейрол. 1985; 17 (1): 51-59.

6. Mitrani-Rosenbaum S, Argov Z, Blumenfeld A, Seidman CE, Seidman JG.Наследственная миопатия с тельцами включения отображается на хромосоме 9p1-q1. Hum Mol Genet. 1996; 5 (1): 159-163.

7. Айзенберг И., Авидан Н., Потиха Т. и др. Ген UDP-N-ацетилглюкозамин 2-эпимеразы / N-ацетилманнозаминкиназы мутирован при рецессивной наследственной миопатии с тельцами включения. Нат Жене. 2001; 29 (1): 83-87.

8. Нишино И., Ногучи С., Мураяма К. и др. Дистальная миопатия с окаймленными вакуолями аллельна наследственной миопатии с тельцами включения. Неврология 2002; 59 (11): 1689-1693.

9.Хьюзинг М., Каррильо-Карраско Н., Маликдан М.С. и др. Миопатия GNE: новое название и новая номенклатура мутаций. Нервно-мышечное расстройство. 2014; 24 (5): 387-389.

10. Погорелова О., Каммиш П., Мансбах Х. и др. Фенотипическая стратификация и корреляция генотип-фенотип в гетерогенной международной когорте пациентов с миопатией GNE: первый отчет Программы мониторинга заболеваний миопатии GNE, часть реестра. Нервно-мышечное расстройство. 2018; 28 (2): 158-168.

11. Mori-Yoshimura M, Oya Y, Yajima H et al.Миопатия GNE: проспективное исследование естественной истории прогрессирования заболевания. Нейромышечное расстройство 2014; 24 (5): 380-386.

12. Slota C, Bevans M, Yang L, Shrader J, Joe G, Carrillo N. Пациент сообщил об исходах при миопатии GNE: включая достоверную оценку физических функций при редком заболевании. Disabil Rehabil. 2018; 40 (10): 1206-1213.

13. Чо А., Хаяси Ю.К., Монма К. и др. Профиль мутации гена GNE у японских пациентов с дистальной миопатией с окаймленными вакуолями (миопатия GNE).J Neurol Neurosurg Psychiatry 2014; 85 (8): 914-917.

14. Нишино И., Каррильо-Карраско Н., Аргов З. Миопатия GNE: текущее обновление и будущая терапия. J Neurol Neurosurg Psychiatry 2015; 86 (4): 385-392.

15. Каррильо Н., Маликдан М.К., Хейзинг М. Миопатия GNE. 26 марта 2004 г. [Обновлено 9 апреля 2020 г.]. В: Адам М.П., ​​Ардингер Х.Х., Пагон Р.А. и др., Редакторы. GeneReviews® [Интернет]. Сиэтл (Вашингтон): Вашингтонский университет, Сиэтл; 1993-2020 гг. Доступно по адресу: https://www.ncbi.nlm.nih.gov/books/NBK1262/ По состоянию на 6 мая 2020 г.

DMRV Duna Menti Regionális Vízmű Zrt.

ДМРВ Зр. a Felhasználók kényelmesebb kiszolgálása érdekében telefonos ügyfélszolgálatot működtet.

Telefonos ügyfélszolgálatunk elérhetősége:

06 (27) 999-688
06 (80) 224-488

Menüpontok:

0.меню: panaszkezeléssel kapcsolatos ügyintézés (hétf: 7: 00-19: 00)

2. Меню: vízmérőállás rögzítés (0-24.h-ig)

3. меню: folyószámla egyenleg lekérdezés (0-24.h-ig)

4. Меню: számlázással kapcsolatos ügyintézés (hétfő: 7: 00-19: 00, kedd - péntek: 8: 00-14: 00)

9. Меню: általános ügyintézés (hétfő: 7: 00-19: 00, kedd - péntek: 8: 00-14: 00)

Электронная почта cím: ugyfelszolgalat @ dmrvzrt.ху

További elérhetőségek: www.dmrvzrt.hu • https://vizcenter.hu • MOBIL application neve: Vízcenter

Műszaki hibabejelentés elérhetősége és nyitvatartása változatlan:
06 (27) 511-511 (0-24.00)

Tájékoztatás az optimális ügyintézési időpontokról!

Személyes ügyfélszolgálatok címe:

2660 Balassagyarmat, Rákóczi utca 134.

2100 Gödöll, Sík Sándor utca 7.

2000 Сентендре, Kalászi utca 2.

2600 Vác, Derecske utca 4 / A.

Nyitva tartás:

Hétfő: 7:00 - 19:00

Кедд - Пентек: 7:00 - 13:00

Pénztár:

Hétfő: 7:00 - 19:00

Кедд - Пентек: 7:00 - 13:00

Электронная почта cím: ugyfelszolgalat @ dmrvzrt.ху (ügyfélkapun keresztül is elérhető)

További elérhetőségek: www.dmrvzrt.hu • https://vizcenter.hu • MOBIL application neve: Vízcenter

Ügyfélszolgálati vezető:

Сандай Норберт

2601 Vác, тел .: 96.
Факс: 06-27-511-948
Эл. Почта: [email protected]

Что такое ДМРВ, принцип действия, признаки неисправности.ДМРВ: что это

Для оптимальной работы инжекторного ДВС (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронный блок управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха учитывается его давление и температура. Поскольку ДМРВ является наиболее значимым, рассмотрим их типы, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же объемные или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода, устанавливаемые в автомобилях на дизеле или бензине. Местоположение этого датчика найти несложно, поскольку он контролирует подачу воздуха, затем следует за ним в соответствующей системе, а именно за воздушным фильтром, на пути к дроссельной заслонке (ДЗ).

Подключение устройства осуществляется к блоку управления ДВС.В случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, приблизительный расчет может производиться исходя из положения ДЗ. Но при таком способе измерения невозможно обеспечить высокую точность, что сразу приводит к перерасходу топлива. Это еще раз указывает на ключевую роль расходомера при расчете массы топлива, подаваемого через форсунки.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, полученные от следующих устройств: ДРВ (датчик распредвала), ДД (датчик детонации), ДЗ, датчик температуры системы охлаждения, датчик кислотности (лямбда-зонд) и др.

Виды ДМРВ, их конструктивные особенности и принцип работы

Наибольшее распространение получили три типа томов:

  • Проволока или нить.
  • Фильм.
  • Объемный.

В первых двух принципах работы он был построен на получении информации о массе воздушного потока путем измерения его температуры. В последнем могут быть задействованы два варианта:



Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

  • A - датчик измерения давления для фиксации прохождения вихря.То есть частота давления и образования вихрей будет одинаковой, что дает возможность измерить расход воздушной смеси. На выходе с помощью АЦП аналоговый сигнал преобразуется в цифровой и передается в ЭБУ.
  • B - специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
  • C - воздуховоды для обжига.
  • D - Колонка с острыми краями, на которой образуются вихри кармана.
  • E - отверстия для измерения давления.
  • F - направление воздушного потока.

Проволочные датчики

До недавнего времени ДМРВ NITE был наиболее распространенным типом датчика, устанавливаемым на отечественные автомобили модельного ряда бензиновых и ВАЗ. Пример конструкции проволочного расходомера показан ниже.


Обозначения:

  • A - электронная доска.
  • Б - Разъем для подключения ДМРВ к ЭБУ.
  • C - Регулировка CO.
  • D - корпус расходомера.
  • E - Кольцо.
  • F - Проволока из платины.
  • G - терморезистор.
  • H - держатель для кольца.
  • I - корпус электронной платы.

Принцип работы и пример функциональной схемы резьбового волюмтра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, в основе которого лежит термоанемометрический метод, при котором термистор (RT), нагреваемый протекающим через него током, помещается в поток воздуха.Под его воздействием изменяется теплоотдача, и соответственно сопротивление RT, что позволяет рассчитать объемный расход воздушной смеси? Используя уравнение Кинга:

I 2 * r = (k 1 + k 2 * ⎷ q) * (T 1 -T 2),

, где I - ток, проходящий через RT и нагревающий его до температуры T 1. В этом случае T 2 - это температура окружающей среды, а K 1 и to 2 - неизменные коэффициенты.

На основании приведенной выше формулы можно определить величину объемного расхода воздуха:

Q = (1 / K 2) * (i 2 * R T / (T 1 - T 2) - K 1)

Ниже приведен пример функциональной схемы с мостовым включением термоэлементов.


Обозначения:

  • Q- Измеренный расход воздуха.
  • Y - усилитель сигнала.
  • R T - это проволока термораспределения, как правило, из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
  • R R - термокомпататор.
  • R 1 -R 3 - условное сопротивление.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры, пропуская через него ток, что позволяет поддерживать мост в равновесии.Как только поток воздушной смеси усиливается, термистор начинает остывать, что приводит к изменению его внутреннего сопротивления и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе из усилительного блока образуется ток, который частично проходит через термопенсатор, что приводит к теплоизоляции и позволяет компенсировать его потерю из потока воздушной смеси и восстанавливает баланс мост.

Описанный процесс позволяет рассчитать расход воздушной смеси, задав значение тока, проходящего через мост.Чтобы сигнал воспринимался компьютером, он преобразуется в цифровой или аналоговый формат. Первый позволяет определить частоту выходного напряжения, второй - по его уровню.

У данной реализации есть существенный недостаток - высокая температурная погрешность, поэтому многие производители добавляют в конструкцию термистор аналогичный основному, но не подвергают его воздействию воздушного потока.

В процессе работы на проволочном термисторе могут накапливаться слои пыли или грязи, чтобы предотвратить это, данный элемент подвергается кратковременному высокотемпературному нагреву.Производится после отключения двигателя.

Пленочные антенны

Пленка

ДМРВ работает по тому же принципу, что и Нитее. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

  • Датчик температуры.
  • Термическое сопротивление (как правило, их два).
  • Нагревательный (компенсационный) резистор.

Этот кристалл установлен в защитной крышке и помещен в специальный канал, по которому проходит воздушная смесь. Геометрия канала устроена таким образом, что измерения температуры снимаются не только с входящего потока, но и с отраженного. За счет создаваемых условий достигается высокая скорость воздушной смеси, которая не способствует отложению пыли или грязи на защитном кожухе кристалла.


Обозначения:

  • A - корпус расходомера, в который вставлен измерительный прибор (E).
  • B - разъемы подключения к компьютеру.
  • C - чувствительный элемент (кристалл кремня с несколькими слоями напыления, помещенный в защитный кожух).
  • D - электронный контроллер, с помощью которого происходит предварительная обработка сигнала.
  • E - корпус измерительного прибора.
  • F - канал настроен таким образом, чтобы убирать тепловые индикаторы с отраженного и входящего потока.
  • G - измеренный поток воздушной смеси.

Как уже было сказано выше, принцип работы резьбового и пленочного сенсоров аналогичен.То есть вначале нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что позволяет рассчитать массу воздушной смеси, проходящей через датчик.

Как и в потоковых устройствах, исходящий сигнал может быть аналоговым или преобразованным с помощью АЦП в цифровой формат.

Следует отметить, что погрешность измерения объема резьбы около 1%, в пленочных аналогах этот параметр составляет около 4%. Однако большинство производителей перешли на пленочные сенсоры.Объясняется это как более низкой стоимостью последнего, так и расширенным функционалом ЭБУ, обрабатывающего информацию с этих устройств. Эти факторы выдвинули на второй план точность инструментов и их скорость.

Следует отметить, что благодаря развитию технологии изготовления флеш-микроконтроллеров, а также внедрению новых решений, удалось значительно снизить погрешность для увеличения быстродействия пленочных структур.

Взаимозаменяемость

Вопрос вполне актуальный, особенно с учетом стоимости оригинальной продукции импортного автопрома.Но здесь не все так просто, приведем пример. В первых серийных моделях Горьковского автозавода ДМРВ Бош (БОШ) устанавливали на инжекторную Волгу (БОШ). Несколько позже импортные датчики и контроллеры заменили отечественную продукцию.


А-важная Нитее ДМРВ производства БОШ (PBT-GF30) и ее отечественных аналогов в АОКБ «Импульс» и С -

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проводе термистора.Босевские изделия Ø 0,07 мм, а в отечественных товарах - Ø0,10 мм.
  • Способ крепления проволоки, характеризуется видом сварки. Импортные датчики имеют контактную сварку, отечественные - лазерные.
  • Форма красивого термистора. Бош у него П-образная геометрия, ЭПС выпускает инструменты с V-образной резьбой, изделия АОСБ «Импульс» отличаются квадратной формой подвески с резьбой.

Все датчики, представленные в качестве примера, были взаимозаменяемыми до перехода Горьковского автозавода на пленочные аналоги.Причины перехода описаны выше.


Пленка ДМРВ Сименс (SIMENS) для газа 31105

Приводить отечественный аналог к ​​показанному на рисунке датчику нет смысла, так как он практически ничем не отличается.

Следует отметить, что при переходе от ниточных устройств к пленке, скорее всего, потребуется поменять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ и, собственно, сам контроллер. В некоторых случаях управление можно адаптировать (перепрошить) для работы с другим датчиком.Такая проблема связана с тем, что большинство потоковых расходомеров посылают аналоговые сигналы, а пленочные - цифровые.

Следует отметить, что ВАЗ с инжекторным двигателем устанавливался на первые серийные автомобили с инжекторным двигателем (производство GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и др. Сейчас в них установлено ДМРВ Bosch 0280 218 004 .

Для подбора аналогов вы можете воспользоваться информацией из официальных источников или тематических форумов.Для примера ниже представлена ​​таблица взаимозаменяемости ДМРВ на автомобили ВАЗ.


Из представленной таблицы наглядно видно, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (включая 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Грант, Калина, Приора, 21099, 2115, Нива Шевроле и др.).

Как правило, с другими марками авто отечественного или совместного производства проблем не будет (УАЗ Патриот ЗМЗ 409, Daewoo Lanos или Nexia), подобрать замену ДМРВ им не составит труда, это касается и продукция китайского автопрома (CIA CEED, Spectrum, Sportyj и др.)). Но в этом случае вероятность того, что распиновка ДМРВ может не совпадать, паяльник поможет исправить ситуацию.

Все намного сложнее из-за европейских, американских и японских автомобилей. Поэтому если у вас Toyota, Volkswagen Passat, Subaru, Mercedes, Ford Focus, Nisan Premiere P12, Renault Megan или другие европейские, американские или японские автомобили, перед заменой ДМРВ необходимо тщательно взвесить все решения.

Если интересно, можно эпик в сети поискать с попыткой заменить на Nissan Almera h26 "родной" аналог airmer.Одна попытка привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналога будет оправдан, особенно если учесть стоимость «родного» волюминтора (в качестве примера можно привести BMW E160 или Nissan X-Trail T30.

Проверка работоспособности

Перед проведением диагностики ДМРВ необходимо знать симптомы, чтобы определить степень работоспособности датчика массового расхода воздуха (аббревиатура от английского названия instrument) в автомобиле.Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, при этом замедлился разгон.
  • ДВС на холостом ходу работает рывками. В режиме холостого хода можно наблюдать уменьшение или увеличение оборотов.
  • Двигатель не запускается. Собственно, сама эта причина не означает, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Двигатель отображается о проблеме с двигателем (Cheeck Engine)

Пример выпущенного сообщения «Check Engine» (отмечено зеленым)

Эти функции указывают на возможную неисправность DMRV, чтобы точно установить причину поломки, необходимо диагностировать.Сделать это несложно. Существенно упростить задачу поможет подключение диагностического адаптера к ЭБУ (если такая опция возможна), после чего по коду ошибки можно определить исправность или неисправность датчика. Например, ошибка P0100 указывает на неисправность цепи расходомера.


Но если вам предстоит диагностика на отечественных автомобилях, выпущенных 10 и более лет назад, то проверку ДМРВ можно провести одним из следующих способов:

  1. Тестирование в движении.
  2. Диагностика с помощью мультиметра или тестера.
  3. Проверка внешнего датчика.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных методов.

Идет тестирование

Самый простой способ - это проверить, проанализировав поведение двигателя при отключенном датчике Maf. Алгоритм действий следующий:

  • Надо открыть капот, выключить расходомер, закрыть капот.
  • Заводим машину, при этом двигатель переходит в аварийный режим работы. Соответственно, на приборной панели отобразится сообщение двигателя (см. Рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику автомобиля и сравните с той, что была до отключения датчика. Если автомобиль стал динамичнее, а мощность выросла, то это большая вероятность того, что неисправен датчик расхода воздуха.

Обратите внимание, что вы можете путешествовать дальше, когда устройство отключено, но это настоятельно рекомендуется делать. Во-первых, увеличивается расход топливной смеси, во-вторых, отсутствие контроля над кислородным регулятором приводит к увеличению загрязнения.

Диагностика с помощью мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к массе, а красный - к входу сигнала датчика (распиновку можно посмотреть в паспорте к прибору, там же указаны основные параметры).


Далее устанавливаем границы измерения в пределах 2,0 при включении зажигания и замеряем замер. Если прибор ничего не отображает, необходимо проверить соответствие датчика массы и сигнала расходомера. По показаниям прибора можно судить об общем состоянии прибора:

  • Напряжение 0,99-1,01 В говорит о том, что датчик новый и исправно работает.
  • 1.01-1.02 В - прибор бу, но состояние хорошее.
  • 1,02–1,03 В - указывает, что устройство все еще работает.
  • 1.03 -1.04 Состояние приближается к критическому, то есть в ближайшее время необходимо заменить ДМРВ на новый датчик.
  • 1.04-1.05 - ресурсы устройства практически исчерпаны.
  • Over 1.05 - Обязательно нужен новый ДМРВ.

То есть о состоянии датчика правильно судить по напряжению, низкий уровень сигнала говорит о рабочем состоянии.

Проверка внешнего датчика

Этот метод диагностики не менее эффективен, чем предыдущие.Все, что нужно, - это снять датчик и оценить его состояние.


Проверка датчика на наличие повреждений и наличия жидкости.

Характерными признаками неисправности являются механическое повреждение и наличие жидкости в приборе. Последнее свидетельствует о том, что система подачи масла в двигатель не отрегулирована. Если датчик сильно загрязнен, его следует заменить или очистить воздушный фильтр.

Установка однотипного, заведомо исправного

Этот метод почти всегда дает четкий ответ на вопрос о характеристиках датчика.Этот метод на практике довольно сложно реализовать, не купив новое устройство.

Кратко о ремонте

Как правило, датчики Maf, пришедшие в негодность, ремонту не подлежат, за исключением случаев, когда требуется их промывка и чистка.

В некоторых случаях есть возможность отремонтировать объем тома ДМРВ, но этот процесс перевернет жизнь на короткое время. Что касается плат в пленочных датчиках, без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, восстанавливать их бессмысленно.

В этой статье поговорим о ДМРВ - датчике массового расхода, расскажем, что это такое, основной принцип работы и обслуживания.

Что это такое?
ДМРВ - датчик массового расхода. Он служит для определения количества воздуха, заполняющего цилиндры при работающем двигателе. Датчик устанавливается на впускном тракте после воздушного фильтра и является одним из основных в работе системы впрыска.

Как он работает? Двигатель должен примерно за один раз расходовать 1 часть топлива и 14 частей воздуха, тогда мотор будет работать в оптимальном режиме.Если разорвать эту связь, произойдет либо снижение мощности двигателя, либо топливного бака.

ДМРВ нужен для измерения идеального количества воздуха, поступающего в двигатель. Он вычисляет количество воздуха, а затем передает информацию в главный компьютер, который на основе этих данных уже вычисляет количество необходимого топлива.

Чем больше вы нажимаете на педаль газа, тем больше воздуха попадает в двигатель. ДМРВ фиксируется и дает команду главному компьютеру на увеличение количества топлива.Если вы двигаетесь равномерно, то воздушный поток небольшой, а значит, и расход топлива тоже будет небольшим. А за этим следует датчик массового расхода воздуха, который измеряет количество воздуха, попавшего в двигатель. Датчик устанавливается между воздушным фильтром и воздухозаборником двигателя.

Измерить количество воздуха, попавшего в двигатель, то есть определить нагрузку на двигатель. Когда водитель нажимает на педаль газа, дроссельная заслонка открывается, и количество всасываемого воздуха увеличивается.Мы говорим: нагрузка увеличилась. Наоборот, отпустили педаль - снизилась нагрузка. Все это задача ДМРВ.

Как и обслуживание
Датчик состоит из платиновой проволоки диаметром 70 мкм, установленной в измерительной трубке, расположенной перед дроссельной заслонкой. Работа основана на принципе постоянства температуры. При работе платиновый провод DMWR неизбежно загрязняется. Для предотвращения загрязнения после выключения двигателя провод на 1с нагревают до температуры 1000 с.При этом горит вся грязь, нанесенная на него. Этот процесс контролируется электронным блоком управления.

Датчик расхода воздуха прост и надежен в эксплуатации, но это не значит, что его ремонт следует производить самостоятельно. В случае его поломки лучше обратиться к специалистам и, если датчик расхода воздуха перестал работать - его меняют на новый. Невозможность ремонта - отсутствие ДМРВ , ведь стоимость нового велика.

Недостатком также является то, что он измеряет объем поступающего воздуха.Поскольку для определения необходимого количества топлива требуется определение массы воздуха, показания датчика необходимы в соответствии с плотностью воздуха. Для решения этой проблемы в воздухозаборнике возле датчика расхода ставится датчик температуры воздуха. Одно из направлений модернизации ДМРВ - датчик измерения давления.

Датчик расхода воздуха очень требователен к состоянию воздушного фильтра. Платиновые спирали загрязнены. Вы можете промыть их с помощью очистителя карбюратора, но если сделаете неправильно - придется покупать новый.

Нагрузка на двигатель, состояние дорожного покрытия, нагрузки автомобиля - один из немногих факторов, определяющих режимы работы ДВС. Самое первое и строгое правило, определяющее оптимальные условия для работы двигателя, это правильное соблюдение количества воздуха к топливу, норматив которого составляет 14,7 кг воздуха на 1 литр бензина.

Основная задача датчика - измерить идеальное количество поступающего воздуха, чтобы КПД двигателя был как можно более высоким.

ДМВР: Что это?

DMRV - датчик термоэлектрического типа, считывающий информацию о количестве воздуха, попадающего во впускной коллектор, что позволяет электронной системе управления двигателем рассчитывать правильное соотношение топливной смеси. Этот датчик устанавливается между корпусом воздушного фильтра и впускным коллектором и соединяет их гофры.

ДМВР - датчик термоэлектрического типа

Перед обслуживанием и ремонтом необходимо разобраться в устройстве этого датчика.

ДМРВ состоит из 6 частей:

  1. 1. Плата.
  2. 2. Чемодан.
  3. 3. Радиатор.
  4. 4. Датчик (чувствительный элемент).
  5. 5. Сопло
  6. 6. Решетки на впускной и выпускной.

Основная часть ДМРВ представляет собой никелевую сеть или провод (чувствительный элемент), к которому подключена текущая, нагревающая нить.Средняя температура ниток 75-100 градусов либо выше температуры воздуха, проходящего мимо датчика.

Непосредственно перед проверкой неисправности следует выяснить ее симптомы. Такого выявлено 5:

  1. 1. Check Engine загорается на панели приборов (говорит о любой неисправности в двигателе).
  2. 2. Резкое увеличение расхода бензина.
  3. 3. Запоздалая реакция на педаль газа, динамика снижена.
  4. 4. При рабочей температуре двигатель не запускается.
  5. 5. Потеря мощности.

Возникает вопрос: можно ли ехать при обнаружении неисправности датчика массового расхода?

При отключении датчика от источника питания двигатель начинает осуществляться в аварийном режиме. Соотношение топлива и воздуха теперь зависит от угла открытия дроссельной заслонки, что способствует увеличению расхода бензина.Минимальная частота оборотов коленчатого вала начинается от 1500 об / мин.

Есть 5 способов проверить работу датчика.

Способ №1: Отключить питание от ДМРВ

Необходимо снять разъем с датчика и запустить двигатель. При этом должна загореться «Check Engine», минимальные обороты поднимутся до 1500 об / мин. Если автомобиль ощущается без датчика, это прямой признак неработающего датчика расхода воздуха.

ПО №2: перепрошивка блока управления.

В случае, если прошивка мозга была произведена ранее, по первому способу невозможно узнать, как двигатель запрограммирован на аварийный случай. Необходимо взять пластину толщиной 1 мм и подвести под упор демпфера. Обороты двигателя должны возрасти. После нужно снять разъем с датчика. Если мотор не глохнет значит проблема в прошивке блока управления, а именно с регулятором холостого хода без ДМРВ в аварийном режиме.

Метод № 3: Проверка датчика с помощью мультиметра

Этот метод не действует на всех DMRV. Необходимо установить тестер на измерение постоянного тока и подать максимум 2 В.

К датчику подходят 4 провода, каждый обозначен своим цветом, начинается с ближней стороны к лобовому стеклу:

  1. Желтый провод отвечает за поступление сигнала датчика расхода воздуха.
  2. Серый провод (белый) - выходной канал питающего напряжения.
  3. Зеленый провод - заземление.
  4. Черный провод (с розовой полосой) - отвечает за доступ к главному реле.

Цвета на ДМРВ могут быть разные, но у всех расположение выводов одинаковое.

Затем включите зажигание, но не запускайте двигатель. Коснитесь красным датчиком первого провода (желтый), черным датчиком массы (зеленый провод). Этот метод показывает напряжение между двумя проводами.

Напряжение нового датчика должно быть от 0.99 до 1.01. Если со временем напряжение начинает расти, значит, происходит быстрый износ датчика.

Индикаторы напряжения:

- 1,01 - 1,02 В. - ДМРВ в отличном состоянии;

- 1,02- 1,03 В. - состояние удовлетворительное;

- 1,03 - 1,04 В. - ресурс детали практически исчерпан;

- 1,04 - 1,05 В. И выше - требуется замена ДМРВ.

Способ №4: Осмотр датчика

Необходимо демонтировать ДМРВ с места посадки, отсоединив его от корпуса воздушного фильтра и гофры. Внутренний узел датчика должен быть сухим, без следов конденсата и масла. Частое повреждение датчика происходит из-за того, что воздушный фильтр редко меняется, грязь попадает на чувствительный элемент, и он дает ошибочные показания. Наличие масла в датчике указывает на повышенный уровень масла в двигателе или на засорение вентиляции картера.

Далее необходимо убедиться, что уплотнительное кольцо в месте посадки, куда одевается гофра, не застряло на пробках составного фильтра. Если это произошло, то с места приземления происходит дремота воздуха, который тянет пыль, что вызывает бесскоростной датчик.

Способ №5: Установка аналогичного датчика.

Если есть возможность взять тот же ДМРВ, то на примере работы можно сделать выводы о работоспособности вашего датчика.

Чем грозят неисправности
  1. Повышенный расход бензина.
  2. Нестабильная работа двигателя.
  3. Двигатель не будет работать при температуре выше 90 градусов.

Устранение неисправностей

Датчик расхода воздуха отличается тем, что он не требует технического обслуживания и ремонта. Разрешается только чистка. Категорически запрещается продувать датчик сжатым воздухом, очищать эфиром, ацетоном, тампоном и ватными палочками для еды, так как эти операции могут повредить чувствительный элемент.Существуют специальные промывочные «очистители расходомеров», которые продлевают срок службы детали при условии, что ее напряжение не превышает 1,13В.

Можно ли установить датчик от другой марки автомобиля

Расходомеры изготавливаются специально для каждого двигателя, в результате чего и выходное напряжение у них разное. При установке постороннего датчика блок управления двигателем не сможет реально обработать отправленные сигналы, что скажется на устойчивости двигателя.

Если другого выхода нет, то компьютер можно прошить под чужой счетчик при условии, что эту операцию будет проводить специалист.

Видео: Как проверить мультиметром ДМРВ

Итог

Датчик расхода воздуха является составной частью системы впуска и подачи топлива, который показывает, сколько топлива нужно заправить в определенный момент. Его неисправность может пагубно сказаться на работе мотора. Чтобы ресурс датчика был максимальным, необходимо предварительно следить за деталями, которые непосредственно с ним связаны (состояние воздушного фильтра, уровень масла и состояние засорения режущих газов). Средний срок службы ДМРВ при правильном уходе может составлять более 50 000 км или два года.

«Датчик массового расхода (ДМРВ) - что это такое и для чего он нужен?» - вопрос многих начинающих автолюбителей. Вкратце ответ таков: датчик массового расхода является важным элементом системы управления ДВС с микропроцессорной системой зажигания (ЭБУ). Его задача - измерить количество воздуха, поступающего в цилиндры двигателя. По показаниям ДМРВ контроллер двигателя рассчитывает количество топлива, которое необходимо подать в форсунку.Обычно расходомер находится после фильтра очистки воздуха и перед дроссельной заслонкой.

Что нужно ДМРВ

Если вы попытаетесь поджечь что-нибудь в камере, где полностью отсутствует кислород, то из этой затеи ничего не выйдет. Для поддержания процесса горения необходим окислитель, в нашем случае O2. В двигателе в качестве окислителя используется атмосферный воздух, содержащий кислород. Мало сжигать топливо - нужно, чтобы оно сгорело без остатка.Правильное соотношение топливовоздушной смеси - залог максимальной отдачи двигателя. Количество воздуха и топлива для бензиновых двигателей определяется как 14,7 к 1 (по весу). Воздушная смесь такого состава называется стехиометрической.

В современных моторах управление дозировкой топлива возложено на компьютер. Чтобы точно определить количество топлива, которое необходимо впрыснуть в форсунку, необходимы данные о количестве воздуха во впускном коллекторе двигателя.DMRV и несет ответственность за получение этих данных.

Принцип действия

Действие датчика основано на измерении электрической мощности, которая необходима для поддержания температуры нагревательного элемента, расположенного в корпусе. Поступающий воздух охлаждает элемент в датчике, и контроллер DVS стремится поддерживать температуру, подавая электричество. Чем больше воздуха проходит через датчик, тем больше энергии требуется для поддержания его температуры. Мощность преобразуется в сигнал, который получает контроллер блока управления.На основе полученного сигнала ЭБУ рассчитывает количество топлива, которое форсунка должна подать на впускной тракт. Количество проходящего воздуха зависит от угла открытия дроссельной заслонки.

Конструкция датчика

Датчик массового расхода воздуха состоит из двух частей корпуса и измерительного элемента. Корпус ДМРВ круглого сечения имеет на концах резиновые уплотнительные кольца. Они нужны для того, чтобы воздушные сиденья не попали в обход воздушного фильтра.

Измерительный элемент бывает двух типов:

  • с проволочным нагревательным элементом
  • с пленочным нагревательным элементом

И в случае проволоки, и в случае пленки, материалом служит платина.Этим объясняется довольно высокая стоимость ДМРВ.

В измерительном элементе установлена ​​электрическая схема, которая формирует и передает частотный импульсный сигнал на контроллер двигателя.

Признаки неисправности

Срок службы расходомера не регулируется и зависит от следующих факторов:

  • количество отложений на ТЭНе;
  • стабильность подаваемого напряжения.

Неисправность электроустановок ДМРВ фиксируется контроллером и записывается в память ЭБУ в виде кодов ошибок.Их можно считать тестером при диагностике двигателя.

Признаков неисправности датчика может служить:

  • неравномерная работа двигателя на холостом ходу;
  • провалы в работе двигателя при изменении положения дроссельной заслонки;
  • повышенный расход топлива;
  • Самопроизвольная остановка двигателя при переключении передачи в движении.

При возникновении ошибки в работе ДМРВ блок управления двигателем переходит в аварийный режим.В этом случае для расчета объема воздуха контроллер использует датчик данных датчика положения дроссельной заслонки (DPDZ) и датчик положения коленчатого вала. Точно рассчитать объем по показаниям этих датчиков не удается, поэтому расход топлива резко возрастает.

Ремонт или замена

Датчик очень чувствителен к отложению на нагревательном элементе. Если они явились причиной неправильного сигнала, вы можете попробовать их отмыть. Этиловый спирт используется для очистки термоэлемента.Но промывание в большинстве случаев не дает длительного эффекта. Через некоторое время его все равно нужно будет заменить на новый. Чтобы датчик служил долго, необходимо внимательно следить за состоянием фильтра очистки воздуха и вовремя его менять.

Бывает, что в некорректной работе мотора виноват воздух, который подходит через уплотнитель после расходомера. Затем для восстановления нормальной работы достаточно восстановить ее герметичность.

В большинстве случаев при обнаружении неисправности ДМРВ поможет только его замена на новый.В этом случае необходимо приобретать именно то, что было установлено ранее. Датчики для разных систем управления двигателем не взаимозаменяемы. Даже внешне неотличимые друг от друга расходомеры одного производителя, рассчитанные на работу с ЭБУ разных двигателей, выдают разный выходной сигнал. Приобретая новый датчик, необходимо следить за тем, чтобы номер нового датчика совпадал со старым номером.

В случаях выхода из строя автомобильного датчика расхода на автомобиле симптомы могут проявляться в виде характерных симптомов, описанных ниже.

  • индикация «Check Engine» на панели приборов;
  • затрудненный запуск двигателя;
  • невозможность запуска двигателя при прокрутке стартера;
  • нестабильная работа двигателя на холостом ходу;
  • обороты отказов при нажатии на педаль акселератора;
  • Падение мощности, задано заторможенное число оборотов;
  • повышенный расход топлива.

Назначение датчика расхода воздуха

ДМРВ, или MAF-датчик (англ. - Mass Air Flow Meter), это расходомер воздуха, является одним из компонентов топливно-воздушной системы и измеряет количество воздуха, которое поступает непосредственно в камеры сгорания двигателя.Количество воздуха зависит от положения дроссельной заслонки.

На основе данных датчика электронный блок управления в DVS рассчитывает необходимое количество топлива, которое необходимо впрыснуть в камеру цилиндра. Правильная работа ДМРВ гарантирует оптимальное соотношение компонентов горючей смеси для полного сгорания рабочего такта двигателя. В свою очередь силовой агрегат выдает лучшие показатели по соотношению мощности и расхода топлива.

Датчик расхода воздуха присутствует на всех моделях бензиновых двигателей, оборудованных электронным впрыском топлива.Конструктивно находится между воздушным фильтром и дроссельной заслонкой.

Причины выхода из строя ДМРВ

Датчик массового расхода воздуха (расходомер воздуха) измеряет объем воздуха за счет воздействия потока воздуха на чувствительный элемент, который в одних случаях является пленкой, а в других - резьбой, которая сделаны из платины. На рабочий элемент подается определенное напряжение, в результате чего он нагревается. Воздушный поток охлаждает элемент. Измеряя скорость падения температуры, компьютер вычисляет, как объем воздуха прошел через датчик за расчетную единицу времени.Исходя из полученных данных, в системе впрыска применяется необходимое количество топлива для создания качественной горючей смеси.

Слабым местом узла является именно ТЭН. Со временем на нем оседают мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер подает топливо на основе ложных сигналов, что отражается на общей производительности двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут проявиться не в результате повреждения самого датчика, а из-за перепуска подачи воздуха. Например, при нарушении герметичности воздуховодов. Таким образом, правильная работа системы подачи воздуха становится невозможной. Обычно механические повреждения легко обнаруживаются при демонтаже и внимательном осмотре форсунки. Особенно часто нарушается ее целостность в области соединительных элементов и на изгибах. В этом случае проблема решается заменой или восстановлением поврежденной детали.

Как проверить работоспособность ДМРВ

При появлении двигателя в характерных признаках Неисправности и выход из строя расходомера воздуха (ДМРВ) существуют простые методы, как проверить его работоспособность и определить причину неисправности на свой собственный. Для этого достаточно понять принципы работы этого датчика как составной части системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов датчика массового расхода воздуха, а при выходе из строя переводит систему в аварийный режим.Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях при таком режиме работы мотора холостой ход увеличивается до 1500-2000 тысяч.

Для проведения самодиагностики достаточно при работающем двигателе отсоединить микросхему датчика массового расхода воздуха. Если это сопровождается увеличением оборотов силового агрегата - датчик срабатывает.Но на некоторых моделях автоподобного может не быть, поэтому нужно сделать тест-драйв и обратить внимание на поведение машины. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ.

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется. Проверка выполняется на неработающем двигателе при включении зажигания. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0.От 9 до 1,4 вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязнения нагревательных элементов расходомера можно выявить снятием датчика и визуальным осмотром их состояния. Отложения на рабочих поверхностях будут показателем необходимости замены узла или попытки расчистить факел.

Продлить срок службы датчика расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно его заменяя. На очень пыльных российских дорогах, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз в год или каждые пять-шесть тысяч километров. При этом в официальных регламентах технического обслуживания для большинства автомобилей интервал замены прописывается не чаще, чем приход следующего.В зависимости от производства интервал интервалов между автомобилями может составлять 10 000 км или 15 000 км.

Забитый воздушный фильтр неизбежно ускоряет образование деструктивного налета на чувствительных элементах ДМРВ и сокращает срок его службы. Из-за затрудненного прохождения воздуха и его отсутствия для нормальной работы двигателя горючая смесь будет обогащена, а побочным эффектом будет повышенный расход топлива.

Способы устранения неисправностей ДМРВ

В отдельных случаях очистка ДМРВ разрешена, но это зависит от особенностей конструкции рабочих чувствительных элементов узла.Но даже при благоприятном исходе этой временной меры и надолго восстановленного датчика недостаточно. Узел сборки обычно полностью заменяют на новый.

При покупке ДМРВ нужно учитывать, что новый датчик должен совпадать с таковым по точности. Это должна быть оригинальная деталь с таким же каталожным номером. В остальных случаях нормальная работа двигателя не гарантируется, даже если датчики абсолютно идентичны. Оригинальный расходомер стоит дорого из-за сложности его изготовления и необходимости применять дорогостоящие комплектующие.

Неисправность с силовым агрегатом может быть вызвана нарушениями в работе ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленчатых валов и другого ряда других. Однако одной из вероятных причин появления вышеперечисленных признаков неисправности автомобиля является выход из строя датчика массового расхода воздуха. Затрат на комплексную диагностику двигателя в автосервисе можно постараться избежать. Для этого достаточно знать, как проверить датчик расхода воздуха (ДМРВ) самостоятельно, применив вышеперечисленные несложные методы.

Назначение

, признаки неисправности. Что делать при низком уровне сигнала ДМРВ

Датчик расхода воздуха требует наличия системы управления двигателем для правильной работы. Он позволяет отслеживать, сколько воздуха поступило к дроссельной заслонке снаружи. Сигнал, генерируемый его выходом, поступает на электронный блок управления. Последний проводит обработку и по заложенному алгоритму рассчитывает необходимое количество бензина для правильной работы впрыска.Выход из строя датчика нарушает работу всех систем. Двигатель работает нестабильно, так как электронный мозг не может понять, сколько топлива требуется двигателю.

Основные функции датчика

Как было сказано выше, он определяет точное количество воздуха, потребляемого топливной системой. В камеры сгорания поступает не чистый бензин, он смешивается в рампе с воздухом, идеальной считается пропорция 1:14 соответственно. При питании такая смесь работает в штатном режиме, она способна выдавать высокие характеристики.При изменении пропорции мотор теряет мощность, а также значительно увеличивает расход бензина.

Следовательно, датчик расхода воздуха ВАЗ-2110, например, позволяет определять количество воздуха в топливном рейвере. Совместная работа всех средств измерения, таких как датчики положения дроссельной заслонки, коленчатого и распределительного валов, оборотов, давления, позволяет нормализовать работу двигателя. Используя сбор всей информации, вы можете обеспечить бесперебойную работу двигателя при различных нагрузках.

ДМРВ работа на примере

Представьте, что вы путешествуете на машине. Для увеличения скорости необходимо посильнее нажать на педаль акселератора. На данный момент происходит много процессов, меняются все характеристики. Если открыть дроссельную заслонку педали, то поступит большое количество бензина. Чем больше его проходит в камере сгорания, тем больше воздуха требуется для создания идеальной топливно-воздушной смеси.

Для правильного смешивания воздуха с бензином во впускной системе двигателя установлен датчик.Но для правильной работы требуется, чтобы воздух был максимально чистым, без пыли и других мелких частиц. Для этого есть фильтр. Другая ситуация: вы нажимаете педаль газа, намереваясь снизить скорость. Если воздуха подается столько, сколько на больших оборотах, мотор заглохнет. Избежать этого позволяет датчик расхода воздуха ВАЗ, если пример «дюжины» уже начался.

Сенсорное устройство

Измерительное устройство для фундамента - это пластиковая трубка, по которой проходит воздух.Он имеет тонкую платиновую проволоку (ее диаметр около 70 мкм). При работающем двигателе греется эта проводка. Температура провода при эксплуатации колеблется в районе одного градуса. Ничего сложного, как может показаться, в конструкции нет. Провод нагревается, и изменение его температуры показывает, сколько воздуха прошло через трубку.

Все это учитывается алгоритмом, заложенным в центральном блоке управления. В конструкции также есть резисторы, которые необходимы для стабилизации работы и регулировки значений силы тока.Именно по этому параметру производятся измерения. Стоит отметить, что датчик расхода воздуха, цена которого в среднем составляет около 2000 рублей, содержит драгоценный металл - платину. Имеет центральную проволоку и сетку. Заменить платину нечем, так что надеяться, что цена устройства упадет, не приходится. А при выходе из строя датчика расхода воздуха его реанимация практически невозможна.

Принцип работы устройства

Разобравшись с устройством, в котором нет ничего сложного, но есть драгоценный металл, можно переходить к рассмотрению процесса функционирования.Итак, при включении зажигания проволока из платины начинает нагреваться. Он хорошо расположен посередине пластиковой трубки и является плечом основного моста от резисторов. В схеме сила тока постоянно держится на одном уровне, чтобы температура была стабильной. Вы нажимаете педаль газа, дроссельная заслонка открыта и воздух втягивается в топливную систему. Поток выворачивает проволоку, а сопротивление платины падает.

Система управления замечает изменение температуры и увеличивает напряжение для нагрева до желаемого значения. Провод.Только после стабилизации значений температуры система придет в равновесие. На этом этапе сопротивление платиновой проводки и ее температура будут иметь оптимальное соотношение. Стоит отметить, что ток, протекающий по измерительной проволоке, варьируется от 500 до 1200 мкА. Это также происходит в цепи калибровочного резистора, который отправляет сигнал на блок управления. Последние, получив данные, рассчитывают желаемое количество бензина по топливной карте.

Сервисное обслуживание

Датчик не требует такого обслуживания.Мероприятия по очистке системы берет на себя электронный блок управления. А если сломался датчик расхода воздуха, признаки неисправности которого будут рассмотрены ниже, то в нем скопится много грязи и пыли. Попадающий в трубку воздух совершенно не может очистить ни один фильтр. Поэтому предлагается метод, при котором вся грязь, накапливающаяся на платиновой проволоке, в буквальном смысле испаряется. В алгоритме работы электронного блока управления есть небольшая особенность.

При рывке двигателя на платиновый провод подается напряжение, которое может разделить его до 1000 градусов.Нагрев происходит на секунду, его оказывается достаточно, чтобы избавиться от всей скопившейся грязи на поверхности провода. Если вы решили самостоятельно восстановить датчик, то нужно тщательно очистить провод и сетку. Во время работы запрещается прикасаться к этим предметам, иначе придется только полностью поменять прибор, он не сможет нормально работать.

Недостатки датчика расхода воздуха

Несмотря на все сказанное, конструкцию и принцип действия, устройство имеет много недостатков.Самое главное: не ремонтируется. Тратить 2000 рублей на новую вряд ли кому-то захочется. Возможность чистки сенсора, конечно, есть, но делать это нужно только при наличии соответствующей квалификации и опыта. А если провод поврежден либо вообще переделан, не стоит даже пытаться реанимировать датчик.

Из минусов и то, что не измеряет массу воздуха. Он контролирует объем, прошедший через него. Это усложняет всю систему, так как необходимо вычислить массу, чтобы узнать плотность воздуха.Для этого есть датчик, измеряющий температуру. Без измерения этого параметра невозможно вычислить массу. Современные конструкторы постарались уйти от классической схемы ДМРВ, провели испытания с датчиками давления. В результате датчик расхода воздуха «Ниссан» с начала 2000-х стал измерять давление воздуха, а не его объем.

Признаки неисправности

Первая особенность, которая сразу бросается в глаза, это горящая контрольная лампа двигателя на панели приборов.К сожалению, она говорит обо всех драйверах двигателя, поэтому есть два варианта постановки точного диагноза - посетить сотню или отследить двигатель двигателя в разных режимах работы. Второй оказывается дешевле, но шансов определить, в каком узле двигателя находится жиклер, не очень много. Симптомы у них такие же. Итак, мотор может «троить» как при неисправностях в системе зажигания, так и при поломке в топливном механизме. Поэтому лучше потратиться, но отправить машину на диагностику, которая точно скажет, какой именно элемент вышел из строя.

Увеличение или уменьшение оборотов холостого хода однозначно свидетельствует о неисправности в системе подачи топлива. В частности, такие симптомы характерны для дефектов ДМРВ. При разгоне машина долго «думает», обороты набираются крайне медленно. Холостой ход не только меняется, но и становится нестабильным. И это в том случае, если двигатель не получил двигатель. Часто вообще не реагирует на вращение стартера. Вот как проверить датчик расхода воздуха, анализируя только внешние признаки.Но точный диагноз можно поставить только после полной разборки устройства.

Заменить или отремонтировать?

При поломке датчика сразу возникает такой вопрос. Но нужно сразу определиться, есть ли неисправность в самом устройстве? Скалы и дефекты активных элементов случаются крайне редко, но частой причиной поломки являются загрязнения. Имеется нарушение целостности гофрированного шланга, соединяющего датчик и штуцер. Наличие на нем трещин приводит к тому, что загорается Check Engine и двигатель просто перестает работать.

Следовательно, нужно убедиться, что неисправность кроется в датчике. При появлении загрязнения разрешается устранять специальным спреем. В магазинах продается такая для чистки дроссельной заслонки. Обратите внимание, что протирать внутреннюю поверхность запрещается пальцами или тканью. Допускается только бесконтактная очистка.

Вывод

Чтобы не попасть в дорогостоящий ремонт, ведь даже датчик расхода воздуха ВАЗ-2110 достойный - около 2000 рублей в зависимости от производителя, внимательно следите за состоянием своего автомобиля.Своевременная замена воздушного фильтра - это гарантия стабильной и безотказной работы датчика расхода воздуха на любом автомобиле. Также необходимо уделить должное внимание и состоянию поршневой группы. Если масло начнет забрасывать дроссельный узел, разрушение ДМРВ неминуемо.

На отечественных авто очень частой причиной поездки на сотню является датчик массового расхода воздуха. Это устройство часто располагается возле воздушного фильтра и отвечает за количество воздуха, попадающего в силовой агрегат.Измеряя количество воздуха, датчик определяет, есть ли проблемы в двигателе, а также контролирует качество камеры сгорания и процесс обогащения топливной смеси. От этих важных аспектов зависит не только мощность двигателя, но и безопасность в его работе. Часто бывает, что именно ДМРВ становится самой главной проблемой в машине, портящей качество поездки.

Многие водители автомобилей семейства ВАЗ 2110 сталкивались с проблемами с этим узлом.Сегодня большинству владельцев этих автомобилей известно, как проверить ДМРВ и наладить его нормальную работу или заменить на новый. Если у вас более современная машина, проверять и менять датчик не рекомендуется. Лучше выполнить работы на специализированной станции и получить гарантию высокого качества ваших предложений.

Каковы первые симптомы поломки ДМРВ?

Датчик массового расхода не только измеряет, но и контролирует процесс подачи воздуха в двигатель.Работой всех технических частей станка управляют компьютерные системы, которые в большинстве случаев управляются автоматически. Поэтому так важна работа ДМРВ. Это влияет на качество работы силового агрегата и на подходящие для него режимы работы. Такие важные роли в автомобиле делают датчик реальной проблемой при поломке.

Основные особенности неисправности датчика можно описать списком множественных признаков неисправности. Но стоит учесть, что в некоторых случаях невозможно определить происхождение симптомов проблемы.За качественную диагностику порой проще заплатить, чем самостоятельно искать причины той или иной проблемы. Среди типичных особенностей поломки ДМРВ можно выделить такое поведение:

  • на панели приборов Check Engine загорается заветная лампочка и требуется диагностика двигателя;
  • Расход бензина
  • увеличивается, при этом увеличение может быть довольно большим и неприятным;
  • при остановке возле магазина на несколько минут машина становится настоящей проблемой;
  • динамика автомобиля снижается, ускорение становится медленнее, а тактика «педаль в пол» вообще не работает;
  • Мощность
  • не ощущается особенно на горячем двигателе, в холодном поведении практически не меняется;
  • Все проблемы и неисправности возникают в автомобиле исключительно после прогрева двигателя.

Настоящая проблема в том, что воздуха слишком много или слишком мало, поэтому силовой агрегат не справляется со сжиганием топлива в штатных режимах. Это приводит к тому, что задуманные производителем режимы нормальной работы двигателя становятся невозможными. Двигатель в таких ситуациях падает довольно сложно. Если также учесть повышенный расход, то использование силового агрегата увеличивается.

Также при неправильной подаче воздуха в камеру сгорания в двигателе можно наблюдать неполное сгорание топлива.Эта проблема - серьезный побочный эффект, который может привести к тяжелым последствиям. Если нелегальный бензин попадает в картер, где он смешивается с маслом, качество смазочного материала значительно снижается. Это приводит к повышенному трению в двигателе и чрезмерно высокому износу деталей.

Самостоятельная проверка датчика ДМРВ - пять способов борьбы с проблемой

Если вы подозреваете, что именно массовый расход воздуха - это все ваши проблемы, стоит проверить свою теорию и получить однозначный ответ на поставленный вопрос.Для этого достаточно провести диагностику одним из следующих методов. Но прежде чем рассказать о способах проверки датчика, приведем аргументы против самодиагностики и ухода за автомобилем.

Мастера на сотню проведут всю работу намного быстрее и без проблем, так как с ДМРВ им приходится иметь дело практически каждый день. Прилагая собственные усилия для устранения проблемы, вы на свой страх и риск экспериментируете с машиной. Однако такой вариант устранения проблемы намного дешевле и не требует выезда на станцию ​​техобслуживания.Основные способы проверки проблем с датчиком ДМРВ следующие:

  1. Отключить датчик от системы подачи воздуха . В этом случае компьютер дает команду рассчитать количество воздуха по положению заслонки в двигателе. Если после отключения датчика машина стала лучше ехать, но увеличились обороты, происходит поломка ДМРВ.
  2. Переустановить прошивку в процессе диагностики датчика . Этот метод позволяет убедиться, что проблемы двигателя не связаны с альтернативной прошивкой ЭБУ, которая вполне может быть первопричиной всех ваших проблем.
  3. Проверьте DMRV с помощью измерительного прибора Multimer . Вы можете проверить только некоторые датчики Bosch. Подробнее про регистрацию можно прочитать в инструкции к автомобилю или непосредственно к установленному датчику.
  4. Исследование и визуальная оценка состояния датчика . С помощью такой традиционной системы проверки часто можно определить наличие проблемы. Если внутренняя часть ДМРВ запылена, можно смело ее менять и внимательно следить за положением всех уплотнительных резинок.
  5. Производим замену датчика ДМРВ . Этот способ подойдет вам, если вы не хотите проводить диагностику, и у вас в наличии новый датчик. Достаточно просто заменить этот элемент и убедиться, что проблема скрыта именно в этом узле.

Эти простые способы диагностики датчика массового расхода топлива помогут определить наиболее важные моменты работы данного узла. Конечно, в гаражных условиях проще всего выполнить первый и последний вариант диагностики и ремонта.Это наиболее точные и безошибочные способы определения правильности работы датчиков и установления необходимых режимов работы двигателя в вашем автомобиле без больших финансовых затрат.

Однако любые поломки датчика лучше диагностировать с помощью специального оборудования. Специалистам известны прямые признаки плохой работы датчика, узла. Для решения проблемы зачастую даже не нужно запускать диагностику. Несмотря на описание методик самостоятельного определения всех возможных проблем, Мы не рекомендуем собственное вмешательство в работу системы датчиков.Еще один способ проверить с визуальным сопровождением Предлагаем посмотреть видео:

Подведем итоги

Удачным решением практически любой проблемы с автомобилем является поездка в профессиональный сервисный центр, профессиональная диагностика и замена запчастей на оригинальные или рекомендованные производителем. Но оказывается не всегда. Иногда гораздо проще и дешевле провести персональную диагностику машины достаточно простыми и известными методами, не требующими специального оборудования.

Если вы хотите испытать такие методы, вы можете проверить датчик расхода топлива своими руками. Единственным недостатком этого процесса является то, что неумелая установка датчика практически гарантированно выведет его из строя в ближайшие несколько месяцев. Поэтому перед установкой прочтите соответствующий раздел в инструкции к автомобилю, а также обратите внимание на желаемое расположение всей уплотнительной резины на устройстве. Вы когда-нибудь сами меняли датчик ДМРВ?

Оптимальная работа автомобильного двигателя зависит от многих факторов.Силовой агрегат работает по показаниям различных датчиков и контроллеров, одним из которых является расходомер воздуха. Какие признаки неисправности ДМРВ, как проверить прибор и при необходимости поменять? Ниже вы найдете ответы на эти вопросы.

[Скрыть]

Возможные неисправности датчика массового расхода: особенности и причины

Работоспособность датчика массового расхода воздуха влияет на работоспособность мотора двигателя, как на холостом ходу, так и при движении. Это устройство обычно располагается в воздуховоде, рядом с фильтрующим элементом воздуха.В соответствии с показаниями сигналов, которые посылает расходомер, блок управления рассчитывает объем топлива и воздуха для образования топливно-воздушной смеси. Наиболее оптимальное соотношение в этом случае - 1:14.

Следует отметить, что эффективная работа расходомера зависит от чистоты фильтрующего элемента воздуха. Так что если уровень сигнала напряжения от ДМРВ слишком низкий или высокий, автовладелец должен немедленно проверить чистоту фильтра.

При каких симптомах необходимо проверить расходомер:

  • , если на панели управления загорелся значок проверки Endin, свидетельствующий о необходимости проверки двигателя;
  • в зависимости от машины на приборке также может появиться ошибка, что говорит о слишком слабом сигнале, идущем с ДМРВ; Мотор
  • стал плохо работать - силовой агрегат ходил, мощность у него сильно упала, при этом машина плохо разгоняется, особенно при движении в гору;
  • повышенный расход топлива;
  • силовой агрегат стал нестабильно работать на холостых оборотах - они могут резко увеличиваться и резко проседать;
  • во время переключения рычага, двигатель можно как угодно вырубить (автор видео - канал авто-мото).

Это только поверхностные признаки износа. Неисправность расходомера можно диагностировать по появлению трещин на корпусе гофрированного патрубка, соединяющего прибор с дроссельной заслонкой. В том случае, если блок питания глохнет, есть вероятность, что причина кроется в проблемах в работе блока питания блока питания, в этом случае необходимо провести диагностику проводки.

Отдельно выделим такую ​​неисправность, как низкий сигнал с расходомера, причины его могут быть следующие:

  • прибор не подключен к бортовой сети;
  • в питании расходомера мощности произошло;
  • окислились контакты, в частности массы, либо произошел обрыв этого провода;
  • сигнальные провода подключены неправильно или снова произошла поломка;
  • такой симптом также может быть связан со сбоями в работе модуля управления ЭБУ.

Как вы понимаете, выход из строя расходомера может привести к серьезным неисправностям, тем более что нужно учитывать, что симптомы его поломки аналогичны признакам неисправности других устройств. Итак, обнаружив хотя бы одну особенность, нужно обратить внимание на диагностику (автор видео - Роман Роман).

Диагностика и ремонт расходомера воздуха

А теперь поговорим о том, как проверить и отремонтировать прибор, если позволяет ситуация.

Есть несколько вариантов диагностики:

  1. Первый вариант - это диагностика при отключенном ДМРВ.Принцип этого метода заключается в отключении расходомера от топливной системы. Автомобиль и дальнейшая диагностика работоспособности мотора при отключенном ДМРВ. Реализация метода заключается в отключении сетевого шнура от устройства и дальнейшем запуске ДВС. При отсутствии устройства блок управления активирует аварийный режим работы, то есть образование горючей смеси будет осуществляться по положению дроссельной заслонки дроссельной заслонки. В том случае, если после выключения расходомера работа двигателя восстановилась, мотор перестал дуться, это говорит о необходимости замены датчика.
  2. Другой вариант - установить под упор металлическую пластину, ее толщина должна быть 1 мм. После этого обороты двигателя должны увеличиться. Далее датчик расхода воздуха нужно отсоединить разъем питания. В том случае, если после этих действий двигатель тоже заработает, это свидетельствует о выходе из строя ДМРВ.
  3. Следующий вариант - попробовать поставить новый вместо выдающегося расходомера и оценить работу мотора с ним. Это наиболее эффективный и быстрый вариант проверки, потому что, если работа двигателя стала более эффективной, это говорит о поломке ДМРВ.Конечно, не у каждого автовладельца есть запасной расходомер.
  4. Также можно попробовать определить проблему в работе регулятора с помощью визуальной диагностики. Для реализации этого способа потребуется отверткой открутить хомут с крестовым ходом, фиксирующий гофру воздуховода. После этого нужно внимательно осмотреть внутренние гофры, а также сам регулятор. На поверхностях не должно быть следов моторной жидкости или влаги, все элементы должны быть сухими.
    В том случае, если автовладелец не следит за чистотой фильтрующего элемента воздуха, то мусор и пыль время от времени начнут попадать на чувствительную часть расходомера.Соответственно, это приведет к выходу из строя последнего - такая причина поломки является одной из самых встречаемых. Появление масляных следов может быть связано с повышенным уровнем рабочей жидкости в картере или скошенным маслом. Все предметы следует очистить от остатков моторной жидкости.

Отдельно выбрать вариант диагностики с помощью тестера - мультиметра. Красный щуп тестера подключается ко входу датчика - этот контакт ближе к лобовому стеклу, а черный подключается к массе, обычно этот зеленый провод находится на противоположном конце разъема.

Диагностические показания могут быть следующие:

  • от 0,996 до 1,1 вольт - новый датчик;
  • 1.01-1.02 - устройство исправное;
  • 1.02-1.03 - состояние датчика удовлетворительное;
  • 1.03-1.04 Вольта - заканчивается срок службы, при более высоких значениях регулятор подлежит замене.

ДМРВ - устройство, которое не подлежит ремонту, но его можно попробовать восстановить, очистив сетку. Для чистки можно использовать жидкость WD-40 или специальный очиститель карбюратора.

Для того, чтобы двигатель уверенно работал на любых режимах, необходимо, чтобы он получал оптимальный состав горючей смеси. Как известно, двигателя только топлива не хватает, ему тоже нужен воздух. В различных режимах работы мотора требуется различное соотношение кислорода и бензина. За это отвечает расходомер воздуха.

Что это такое?

Определяется количеством кислорода, которое необходимо для заполнения цилиндров двигателя автомобиля при различных режимах работы.Это устройство устанавливается во впускном тракте. Его можно найти после воздушного фильтра, во впускном патрубке или на корпусе самого фильтрующего элемента.

В работе система впрыска является основной системой.

Как работает устройство

Этот датчик, как уже упоминалось, необходим для измерения идеального количества кислорода, поступающего в двигатель. Итак, DMRV ожидает нужную сумму и сразу же направляет эти данные в ECU. Он производит расчеты необходимого количества топлива.

Чем сильнее водитель нажимает на педаль акселератора, тем больше воздуха попадет в камеры сгорания силового агрегата. Датчик потока немедленно регистрирует это, а затем отправляет команду на главный компьютер, чтобы он отправил больше топлива в цилиндры.

Если машина движется равномерно, то в этом режиме кислород расходуется небольшими объемами, а значит, расход топлива не будет большим. Далее идет этот самый расходомер воздуха.

Устройство, типы датчиков, принципы работы

Вместе с техническим прогрессом совершенствуется и конструкция этих устройств.В начале развития автомобильной промышленности для этих целей использовалась трубка Пито. Также такое устройство называется лопастным измерителем воздуха. В качестве основного элемента использовалась тонкая пластина. Это было аккуратно исправлено. Поток воздуха изгибает пластину. Потенциометр, который также был встроен в схему, мог измерять, насколько пластина изогнута (измерялось сопротивление). Это был сигнал для главного блока управления.

По такому принципу эти устройства работали на многих немецких автомобилях.Итак, если открыть расходомер воздуха «БМВ» 80-х годов выпуска, то там можно найти датчик именно с таким прибором. Естественно, что в современных автомобилях есть системы с другим устройством.

Среди самых современных и распространенных устройств выделяются пластинчатые счетчики. В этом устройстве в качестве базового элемента используется теплообменник с двумя платиновыми пластинами. С помощью электричества плита нагревается.

Одна рабочая пластина, а другая контрольная. Принцип работы такой конструкции основан на поддержании температуры на каждой из пластин, при этом температура должна быть как можно более одинаковой.Эти устройства можно встретить на большинстве автомобилей, эта технология очень популярна. Только теперь вместо мембран применяется платиновая проволока. Расходомер воздуха «Мерседес» действует по тому же принципу.

Работает следующим образом. Когда воздушный поток проходит через теплообменник, он охлаждает платиновую рабочую пластину. Для поддержания такой же температуры на этой пластине, что и на контроле, на нее подается больший ток. Измените ток и это данные, которые необходимы ЭБУ.

Еще один расходомер воздуха - прибор с пленочными измерителями.Рабочими элементами здесь являются пластины из кремния с напылением платины. Эта технология используется недавно, поэтому такие конструкции пока не слишком распространены.

Еще есть приборы с вихревыми метрами. Их работа основана на измерении кривизны, которая создается на некотором расстоянии за выступом во впускном клапане.

Самая современная конструкция - расходомер мембранного типа. Здесь используется очень тонкая мембрана, которая ставится с одной стороны, а с другой устанавливаются при движении автомобиля, стороны не могут охлаждаться равномерно.Затем разница температур отправляется в ЭБУ для дальнейших расчетов.

В современных иномарках такой датчик может отсутствовать, вместо него использовать систему абсолютного давления.

Признаки неисправностей

В машине нет ничего вечного, датчик расходомера воздуха тоже выходит из строя, причем регулярно. Многие автомобилисты обсуждают эту проблему на форумах.

Как узнать какое главное устройство Не удается начать? Очень простой. Те показатели, которые измеряют этот элемент, очень важны в процессе правильного приготовления рабочей смеси топлива и воздуха.Неисправности ДМРВ приводят к серьезным нарушениям моторики, и запуск двигателя невозможен.

При выходе из строя расходомера может загореться лампа на панели приборов, которая предлагала проверить двигатель. Также неисправность влечет за собой повышенный расход топлива, резкое снижение мощности силового агрегата. Например, при выходе из строя расходомера воздуха «Ауди» это сопровождается снижением динамических характеристик немецкого автомобиля, становится очень сложно заводить двигатель, отсутствует устойчивость при повороте.

Опытный автомобилист скажет, что это стандартные знаки, которые могут не относиться к ДМРВ. Да, это. Но первое, что стоит проверить при таких симптомах, - это ДМРВ.

Как проверить расходомер воздуха

Современная диагностическая практика предполагает использование нескольких методов поверки.

Первый способ - нужно просто отключить питание датчика. Для этого просто отсоедините разъем и заведите двигатель. После этого ECU сообщит о любых серьезных проблемах.Топливо по-прежнему будет подавать, но с

Диагностика с помощью тестера

Второй способ предусматривает использование мультиметра. Перед началом тестирования необходимо помнить, что метод актуален не для всех датчиков. Этим методом можно проверить только расходомер воздуха Bosch.

Для начала нужно настроить тестер на 2 В и перевести его в режим постоянных напряжений. На схеме от Bosch четко прописано, что ДМРВ должно иметь четыре провода. Итак, желтый провод подан, серо-белый - напряжение, зеленый - земля, розово-черный - запитано вместе с главным реле.

Теперь красный тестер щупа должен быть присоединен к желтому проводу. Черный щуп подключается к зеленому проводу. Двигатель перед этими замерами должен быть заглушен, но зажигание выключать не нужно. Затем измеряется напряжение.

Если элемент в рабочем состоянии, то тестер покажет 101-102. Допустимые показания - 102-103. Это верхний предел, при котором требуется расходомер воздуха. Если экран тестера 105 и больше, значит датчик сломан, требуется замена.

Визуальный осмотр

Третий метод подразумевает диагностику только по внешним признакам. Чтобы визуально диагностировать поломку, необходимо очень внимательно осмотреть внутреннюю полость насадки, на которой закреплен датчик. Эта поверхность должна быть максимально чистой и сухой.

Следует отметить, что наиболее частая причина, по которой выходит из строя ДМРВ, это банальная грязь, которая попадает на рабочую станцию. Этим часто страдает расходомер воздуха.

Чтобы исключить попадание грязи, необходимо регулярно заменять фильтры.

Кроме того, на поверхности датчика видны следы масла. Это говорит о том, что двигатель был перегружен в двигателе или есть проблемы в системе вентиляции Картера.

На следующем шаге вы должны снять датчик. Для разборки понадобится рожковый ключ. Откручиваются два болта и снимается элемент с корпуса фильтра для очистки кислорода.

При демонтаже необходимо убедиться в наличии полиуретанового уплотнения. Его часто снимают вместе с датчиком.Кольцо необходимо для защиты системы от восторга. Если его нет ни в форсунке, ни в датчике, то причина в отсутствии этого кольца.

При отсутствии колец грязь попадет в полость детали, что не считается допустимым.

Ремонт расходомера воздуха

В большинстве случаев данные приборы ремонту не подлежат. Их просто заменяют на аналогичные или универсальные. Только те, которые применяют принцип трубки PITO, являются вторичными.Часто бывает загрязнение, которое может затруднить работу с пластиной.

Справиться с грязью можно с помощью специальных распылителей, которые используются для промывки карбюраторов. В редких случаях можно восстановить работу этого переменного резистора, установив его на плате с контактами. Иногда удается справиться с этой проблемой, просто обесцвечивая пластину, чтобы кончик работал на не изношенной части площадки.

Многие специалисты на СТО предлагают отключить устройство от блока ECU.Однако ничего хорошего не получится.

Не ремонтировать и термомеханические расходомеры. А вот расходомером воздуха Бош можно попробовать вылечить.

Как заменить ДМРВ

Если датчик ремонту не подлежит, то на выходе идет замена. Заменить датчик очень просто.

Для этого выключите зажигание, снимите разъем. Затем откручиваем крепежные винты и отсоединяем шланг впускного тракта, который соединен с корпусом фильтра.Далее датчик можно безопасно снять, а вместо него установить новый. По этой инструкции можно заменить любой расходомер воздуха. «Опель» не исключение.

Как продлить ресурс?

Чтобы данное устройство служило верой и правдой, необходимо вовремя менять воздушные фильтры и постоянно следить за техническим состоянием двигателя. Для продления срока службы датчика можно также отремонтировать двигатель. Часто слишком изношенные поршневые кольца и сальники клапанов могут привести к преждевременной смерти ДМРВ.

Как чистить ДМРВ

Очень важно, чтобы при чистке нельзя было прикасаться руками к этим проводам или спиралям.Он также не подходит для чистки зубов.

Перед проверкой расходомера воздуха его желательно снять и тщательно промыть. Может быть, это будет простое решение проблемы, так как контакты часто бывают загрязнены.

Прежде всего необходимо демонтировать датчик. Потом разобрал.

Когда все сделано, т.е. вы видите спирали, можно с помощью очистителя карбюратора в виде спрея распылить на спирали.Если он новый, и у него все еще высокое давление, то лучше с небольшого расстояния плеснуть, чтобы спирали не навредили.

Как выяснилось, расходомер - очень важный датчик, и при должном обслуживании он выйдет из строя нечасто.

Итак, мы выяснили, зачем нужен датчик расхода воздуха.

ДМРВ - датчик массового расхода. Он находится в системе питания двигателя, во впускном тракте, и считается наиболее важным среди основных устройств и узлов в системе впрыска любого силового агрегата.Как и любой другой автомобильный узел и любая деталь, ДМРВ может выйти из строя. Давайте разберемся с основными признаками неисправности ДМРВ, а также узнаем принцип работы и функциональные возможности этого оборудования.

Что такое ДМРВ?

Это устройство очень необходимо для определения количества воздуха, заполняемого камерами сгорания при работающем двигателе. Датчик обычно устанавливается после воздушного фильтра в энергосистеме.

В силовой агрегат автомобиля подается 1 объем топлива, а также 14 равных частей воздуха.Это готовит правильную топливно-воздушную смесь. Это залог правильной работы мотора в наиболее оптимальных для него режимах. При любом нарушении этого соотношения автовладелец будет наблюдать либо повышенный расход топлива, либо снижение мощности силового агрегата, либо то и другое сразу. Зная признаки неисправности ДМРВ, устранить поломку прибора несложно.

ДМРВ нужен для того, чтобы точно отмерить необходимое количество воздуха. Это количество рассчитывается в самом датчике, а затем отправляется в ЭБУ, где необходимое количество топлива будет рассчитано на основе этих данных.

Чем сильнее водитель нажимает на педаль акселератора, тем больше воздуха поступает в камеры сгорания. Датчик фиксирует номер и отправляет компьютеру специальную команду на увеличение объема впрыскиваемого топлива. Если машина будет работать или двигаться более равномерно, то будет небольшое количество воздуха. Для этого понадобится ДМРВ. Он с максимальной точностью определяет требуемые объемы воздуха для работы двигателя.

Измерение воздуха - это означает определение нагрузки, которая будет приложена к двигателю.Когда педаль акселератора нажата, дроссельная заслонка открывается, и объем образующегося воздуха увеличивается.

Как работает ДМРВ?

Это устройство представляет собой небольшую проводку из платинового сплава. Размер этого шнура всего 70 мкм. Он установлен в специальной трубке, которая находится перед дроссельной заслонкой.

Этот провод под потоком воздуха охлаждается. Чтобы регулировать температуру между ним и потоком воздуха, на провод подается электричество.Уровень заряда можно регулировать. Чем сильнее сдут провод, тем больше электричества подается.

Из-за постоянного использования этот провод постоянно покрывается грязью. НО Б. Современные датчики Установлена ​​система самоочистки. Грязь - одна из причин выхода прибора из строя, но есть и другие признаки неисправности датчика ДМРВ. Хотя конструкция устройства максимально проста и надежна, но и она выходит из строя. Единственный недостаток - непригодность для ремонта. Если датчик вышел из строя, его просто заменяют новым.

ДМРВ ВАЗ - Признаки неисправности и диагностика

При выходе из строя этого датчика, скорее всего, на панели приборов загорится лампа «Check Engine» (Check Engine).

Также обязательно мотор потеряет в характеристиках мощности и динамических характеристиках. Также среди основных признаков - повышенные двигательные аппетиты и затрудненный запуск ОИ.

Способы диагностики ДМРВ

Есть несколько вариантов проверки ДМРВ. Признаки неисправности обнаруживаются практически сразу.Давайте вместе посмотрим на них.

Первый способ - отключить датчик

Этот способ проверки самый простой. Его может сделать каждый автовладелец. В первую очередь нужно отключить датчик. Для этого нужно просто отсоединить разъем. Затем следует запустить мотор. В результате контроллер ЭБУ перейдет в аварийный режим. А подачу топливной смеси можно будет регулировать только с помощью дроссельной заслонки. Холостой ход составит около 1500 оборотов. После этого нужно зарегистрироваться в машине.Если к машине добавлены динамические характеристики разгона, то есть смысл поискать признаки неисправности ДМРВ.

Второй способ - с помощью мультиметра

Перед тем, как выполнять эти диагностические действия, следует учесть, что он будет работать только с DMRV Bosch. Перед проверкой установите на мультиметре предел 2 В, а затем переведите прибор на работу с постоянным напряжением.

Включите зажигание и подсоедините красный провод к желтому на колодке. Подключите черный провод к зеленому.В этот момент двигатель не должен работать. Измерьте напряжение

Если показания от 1,01 до 1,02, то все нормально. Мультиметр показывает напряжение до 1,03 - волноваться ни о чем, допустимо. Предельный уровень - 1.05. Если выше, то можно снова искать причину поломки.

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Чтобы определить его работоспособность, со всей тщательностью осмотрите внутренние полости воздушного сопла, где крепится ДМРВ.Для этого понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основными признаками неисправности ДМРВ являются загрязнения рабочей поверхности. Он образуется из-за того, что воздушный фильтр не был вовремя заменен. Обрушение масла сообщит водителю о высоком уровне масла в системе смазки или о неправильной работе масляного цветка. С этими функциями датчик все еще может работать, но вскоре выйдет из строя.

Далее нужно полностью снять ДМРВ. Признаки неисправности можно обнаружить после визуального осмотра устройства. Для проведения этой операции вам понадобится ключ на 10. Откручиваем два винта и достаем приспособление из корпуса воздушного фильтра. С датчиком освобождается резиновое уплотнение. Если пломба осталась в корпусе - это главный признак аварийной поломки.

Основные симптомы

Итак. Если у вас есть проблемы с ДМРВ, признаки неисправности могут быть самые разные.Среди них можно выделить сбои по ускорению, отсутствию тяги, снижению мощности. Есть стойкое ощущение, что машина просто «не едет». Если при нажатии на газ нет должной реакции, то это один из признаков. Большой расход топлива также является сигналом для диагностики этого датчика. Когда ваша машина при переключении с передачи трансмиссия останавливается, есть смысл проверить датчик ДМРВ. ВАЗ 2110 Признаки неисправности такие же, как и у других автомобилей.

Если у вас возникли проблемы с запуском холодного двигателя, если работа двигателя нестабильна, если обороты самопроизвольно растут или, наоборот, уменьшаются, если происходит детонация при нагрузках, все сигналы для проверки и диагностики датчика.

Очистка датчика

Если вы заметили признаки неисправности ДМРВ, то можете попробовать очистить прибор.

Кстати, это самый дорогой датчик из всех в линейке переднеприводных ВАЗ. Но если у вас не получилось, не спешите его менять. Есть небольшой шанс восстановить Его «Здоровье». Для процесса очистки вам понадобится специальная жидкость, которая используется для очистки карбюратора. Также будут полезны ключи типа «звездочка». Откручиваем хомут, а также два болта на «10».Снимите насадку и доставьте датчик. Сбрызнуть проволоку и трубку жидкостью. Работайте предельно аккуратно, дождитесь, пока эта жидкость испарится, и дайте устройству высохнуть.

Пока устройство сохнет, снимаем дроссельный узел. Вы увидите налет внутри узла дроссельной заслонки. Его необходимо удалить жидкостью. Эта грязь вызвана проблемами всей системы. Из-за него возникают проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят новичков на автомобильных форумах.

Газовый кабель Не снимать. Завяжите тряпку узлом и обработайте жидкостью особо грязные участки. Не забудьте промыть регулятор холостого хода и пространство под ним.

После этого скорее всего проявятся все признаки проблем с ДМРВ, конечно, при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, и сделайте такую ​​профилактику в ближайшие выходные. Это не займет у вас много времени, и ваша машина будет дышать по-настоящему.Вы не узнаете свой двигатель. Будет намного лучше заводиться, это улучшит его тягу, вы заметите мощность вашего двигателя.

Проводите такую ​​профилактику регулярно, и ваша машина скажет вам спасибо.

Что такое dmrv. Датчик массы воздушного потока. Как это работает

Датчик массового расхода воздуха (далее ДМРВ) - один из важнейших датчиков в системе впрыска инжекторных автомобилей. Устройство рассчитывает массу воздуха, подаваемого в определенный момент времени.Распространенное мнение о том, что датчик считает объем проходящего через него воздуха, ошибочно. В иномарках 2000 года выпуска и позже перестали применяться, а в отечественных до сих пор используются.

Рис.1. DFID собран.

Рис. 2. Расположение датчика МРТ под капотом

ПРИНЦИП ДИЗАЙНА И РАБОТЫ

Состоит из одного или нескольких тонких проводов в пластиковом корпусе и датчика температуры воздуха. Материал проводки - платина, этот элемент один из самых тугоплавких, что немаловажно при работе ДМРВ.Установлен перед дроссельной заслонкой. Принцип работы прост: при включении зажигания платиновая проводка нагревается до заданного перепада температур с окружающим воздухом. Когда двигатель работает в разных режимах, через него проходит разный воздушный поток, который пытается охладить датчик. Для поддержания заданного перепада температур на проводку подается более высокое напряжение. Повышение или понижение напряжения фиксирует электронный блок управления (ЭБУ) и дает команды на открытие / закрытие форсунок с определенным интервалом.

Рисунок 3. Конструкция DFID

DFID - деталь очень капризная. Может выйти из строя по разным причинам:

  • попадание посторонних жидкостей. Например, если крышка клапана негерметична, при некотором невезении масло вполне может попасть на ДМРВ;
  • физический износ. Ничто не вечно, особенно тонкая электроника. Уменьшение толщины проводки со временем гарантированно повлияет на работу датчика;
  • неквалифицированных попыток помешать нормальной работе DFID;
  • бензин некачественный;
  • Повреждение
  • гофрированное дмрв.В этом случае все симптомы будут одинаковыми, но сам датчик может быть в хорошем состоянии;
  • банальных повреждений при ДТП.

ПРОБЛЕМЫ

При неисправном датчике массового расхода воздуха симптомы обычно следующие:

  • На панели горит индикатор «ПРОВЕРКА»;
  • Отсутствует холостой ход. Точнее будет, но увеличено, около 1500 об / мин;
  • Пропавший без вести «высокопрочный» автомобиль;
  • Значительно повышен расход топлива вне зависимости от стиля вождения;
  • При стабильном движении машина дергается;
  • Если установлен бортовой компьютер (не путать с ЭБУ!), Можно посмотреть расход топлива, если датчик работает некорректно, он будет постоянно «плавать».
  • «Шагающий» импульс.

На видео: Демонстрация работы DFID:

ДИАГНОСТИКА
  • Все вышеперечисленные симптомы могут относиться не только к DFID. Если на него есть подозрения, вы можете быстро самостоятельно проверить состояние, ничего сложного в этом нет. Достаточно скинуть клемму питания с датчика и завести машину. Обороты следует устанавливать в пределах 1500 об / сек, так как в этом случае команды ЭБУ подает датчик положения дроссельной заслонки.После этого проехаться пару километров и посмотреть на поведение машины. Если часть симптомов исчезла, проблема именно в датчике расхода воздуха.
  • Более продвинутый способ: использовать мультиметр. Подойдет любой, самый простой. «Плюс» мультиметра подключаем к желтой проводке, минус накидываем на зеленый (коричневый). Это распиновка DFID фирмы Bosch. С другой - эмпирически можно найти нужные контакты, не бойтесь ничего лишнего закрывать.

Фиг.4. Подключение мультиметра.

Полученный результат можно сравнить со значениями таблицы:

Третий вариант проверить проще всего. Вы можете «кинуть» заведомо исправный датчик и сделать круг во дворе. Результат объяснять не нужно; если вы будете работать правильно, разница сразу же почувствуется. Наконец, всегда можно перейти на диагностику. Там расскажут, покажут и распечатают не только о датчике расхода воздуха, но и о состоянии автомобиля в целом. Обычно DFID не ремонтируется, но временно можно попробовать почистить платиновую проводку с помощью очистителя карбюратора.Шансов на успех мало, но в любом случае при выходе из строя замена обязательна, так что, по сути, вы ничего не потеряете. Помните, что неправильная работа ДМРВ приводит к множеству неисправностей автомобиля.

Расходомер воздуха в автомобиле, как и все его компоненты, имеет дефекты. Этот электронный компонент в автомобиле еще называют DFID - датчик массового расхода воздуха. К сожалению, несмотря на современные технологии, этот датчик может быстро выйти из строя, доставив массу.Сегодня мы предлагаем узнать о расходомере воздуха в вашем автомобиле, а также о различных признаках неисправности ДМРВ, о причинах его поломки и о стоимости ремонта.

Почему этот датчик называется расходомером воздуха или датчиком массового расхода воздуха?

Дело в том, что этот важный датчик устанавливается, как правило, во впускную систему двигателя и находится между корпусом и дроссельной заслонкой. Причем этим датчиком комплектуются как бензиновые, так и дизельные автомобили.


С помощью расходомера воздуха электронный блок управления двигателем определяет массу на впуске. На основании данных с датчика электроника регулирует, что в необходимом количестве необходимо смешать с поступающим кислородом. Это позволяет создать в камере сгорания двигателя оптимальную топливную смесь для идеального сгорания.

К сожалению, датчик массового расхода воздуха часто становится причиной ошибок в электронике автомобиля, что в конечном итоге сказывается на работе двигателя.Например, при неисправности расходомера воздуха в автомобиле двигатель машины перестает работать оптимально. В результате в большинстве случаев мотор начинает работать в аварийном режиме, и на приборной панели появляется предупреждение.

Основным недостатком датчика массового расхода воздуха является его стоимость. Например, новый расходомер воздуха может стоить 3000 рублей и даже 30 000 рублей. Все, конечно, зависит от вашей марки и модели автомобиля и от того, какой датчик вы хотите купить - оригинальный / неоригинальный.

Но чаще всего стоимость DFID колеблется в среднем от 3750 до 12000 рублей.


К сожалению, поскольку расходомер воздуха является чрезвычайно чувствительным компонентом, он часто может быстро выйти из строя из-за неправильной установки. Поэтому самостоятельную замену датчика мы не рекомендуем.

Кстати, замена расходомера в среднем занимает от 15 до 60 минут.

А так как же работает датчик массового расхода воздуха, каковы наиболее частые признаки его неисправности и что делать при поломке?

Функция расходомера воздуха

Расходомер воздуха (DFID) - это относительно небольшой компонент, который имеет большое значение для правильной работы системы управления двигателем.

Практически все современные в настоящее время используют расходомер воздуха для расчета оптимального впрыска топлива в камеру сгорания. Расходомер расположен во впускном коллекторе между дроссельной заслонкой и воздушным фильтром.

Помимо вычисления массы воздуха, датчик определяет температуру и давление всасываемого кислорода. На основе полученных значений блок управления двигателем рассчитывает количество топлива, необходимое для подачи в двигатель, и время зажигания. В автомобилях с дизельным двигателем расходомер воздуха также влияет на работу системы рециркуляции выхлопных газов.

До 1980-х годов в автомобилях использовался механический датчик расхода воздуха. Но сегодня механический датчик уже не справляется с современными требованиями современных бензиновых и дизельных двигателей.

Современные виды DFID

Обычные современные расходомеры воздуха в автомобиле оснащены двумя платиновыми резисторами (нагревательная металлическая резьба). Первый резистор защищен от проходящего воздуха, второй расположен непосредственно в воздушном потоке. ДМПВ подключается к электросети автомобиля.С помощью электричества в датчике нагреваются оба резистора.

Но температура двух резисторов, естественно, разная, так как неэкранированный резистор постоянно охлаждается пропусканием воздуха. Экранированный резистор нагревается быстрее и сильнее. В результате электронный блок управления двигателем получает информацию о двух разных значениях. По разнице значений блок управления двигателем определяет массу.

Для предотвращения быстрого загрязнения DFID предусмотрена система принудительной очистки.Например, после выключения мотора сенсор нагревается. Благодаря этому сенсор очищается от грязи.

Также совсем недавно появился новый тип датчика DFID. В этом новом поколении расходомеров воздуха вместо проволоки используется нагревательная пленка. Это тонкая пленка с тонким керамическим слоем.


Датчик нового типа также подключается к бортовой сети автомобиля. Электричество поддерживает датчик при определенной температуре нагрева. Когда воздух охлаждает датчик, он должен снова нагреться до заданной температуры из-за тока.Соответственно, чем больше воздуха проходит через датчик, тем больше он охлаждается.

Соответственно, для восстановления заданной температуры DIPW требуется больше времени.

Он предназначен для необходимого объема нагрева электронного блока управления двигателем и определяет, сколько воздуха проходит через датчик и, соответственно, какое количество топлива оптимально подается в камеру сгорания.

Преимущество датчика этого типа заключается в том, что для него не требуется система очистки с использованием тепла при высокой температуре.

Признаки неисправности расходомера воздуха (DFID)

Датчик массового расхода воздуха важен не только для мощности вашего автомобиля, но также необходим для регулирования минимального уровня загрязняющих веществ в выхлопной системе автомобиля. Если расходомер воздуха неисправен или загрязнен, он не будет давать правильные показания блоку управления двигателем. Итог: оптимальное количество топлива не будет подаваться в камеру сгорания.

В результате может случиться так, что система впрыска топлива подает слишком мало или слишком много топлива в камеру сгорания или впускной канал двигателя.

Обычно при неисправности DFID симптомы варьируются от потери мощности, потери плавности хода и нестабильности двигателя на холостом ходу до пропусков зажигания в системе зажигания и неправильного выхлопа. Иногда из-за поломки датчика массового расхода воздуха из выхлопной трубы может идти черный дым.

Однако обращаем ваше внимание на то, что подобные признаки могут появляться и при других неисправностях автомобиля. Например, подобные симптомы поломки могут быть из-за неисправности турбокомпрессора или из-за неисправности системы зажигания.Поэтому эти симптомы не могут быть 100% индикаторами выхода из строя датчика расхода воздуха.

При определенных обстоятельствах, если датчик массового расхода воздуха начинает работать некорректно, двигатель автомобиля обычно переходит в аварийный режим (аварийная программа). В этом случае, как правило, на приборной панели автомобиля.


Эта программа необходима для защиты двигателя от повреждений и для сохранения более или менее чистых выхлопных газов. Естественно, это приводит к снижению мощности двигателя.Чтобы владелец машины знал, что мотор ушел в аварийную программу и придумал на приборе значок «Проверка двигателя , ».

Также в электронной системе автомобиля записана память, с помощью которой можно узнать причину срабатывания аварийной программы силового агрегата при диагностике.

Проверка расходомера

Поскольку выход из строя датчика массового расхода воздуха приводит к аварийной работе мотора, а также к ошибке в памяти компьютера автомобиля, самый надежный способ выяснить причину появления значка на панели приборов Engine Check - это электронная диагностика автомобилей.Во время этой диагностики специалист подключает оборудование для считывания ошибок из системы машины через специальный разъем.

Однако бывает, что активных ошибок в памяти автомобильного компьютера нет. Что делать в этом случае, если все-таки есть признаки неисправности DFID?

Естественно, в этом случае необходим визуальный осмотр расходомера воздуха. Правда в большинстве случаев при визуальном осмотре точно выявить неисправность датчика не удастся.В этом случае автомастеры обычно предлагают владельцам установить DFID для теста и проверить, как автомобиль ведет себя с новым датчиком. Естественно, если после тестирования выяснится, что симптомы неисправности исчезли, значит старый датчик точно сработал некорректно.

Правда, этот способ подходит только в том случае, если мастер на 99% уверен, что причина плохой работы двигателя - неисправность ДМРВ. Дело в том, что не всегда механик имеет в своем инвентаре исправный ДМРВ для вашей модели автомобиля.
В этом случае вам необходимо купить новый датчик.


Естественно, если неисправность не была связана с датчиком, вы просто выбрасываете лишние деньги. И очень много, так как DFID очень дороги.

Самый простой тест для проверки работоспособности датчика массового расхода воздуха - это простой тест, который может выполнить каждый.
Для этого нужно обесточить датчик.

Если двигатель после отключения расходомера стал работать лучше, то, скорее всего, неисправен ДМРВ.Однако этот тест, к сожалению, подходит не для всех автомобилей.

Причины неисправности расходомера воздуха

Расходомер воздуха - износостойкий компонент автомобиля. Но ничто не вечно в нашем мире. Естественно, что чем больше у машины пробег, тем больше изнашивается деталей. Это касается и датчика массового расхода воздуха. Например, по мере того, как пробег автомобиля увеличивается каждый раз, DMRV отправляет блоку управления двигателем все больше и больше неверных значений.

И рано или поздно DFID выйдет из строя.К сожалению, сначала вы можете не заметить неправильную работу мотора. Но по мере увеличения износа датчика вы начнете замечать, что автомобиль ведет себя некорректно. Во-первых, это первый симптом неисправности ДМРВ.

Но не всегда выход из строя датчика расхода воздуха связан с большим пробегом автомобиля. Иногда расходомер воздуха может выйти из строя очень рано.

Например, если вы часто едете быстро во время сильного дождя, вода может пройти сквозь датчик массового расхода воздуха.

В результате вода может быстро привести к неисправности датчика. Кроме того, датчик может быстро выйти из строя из-за негерметичности системы впуска или из-за несвоевременной замены воздушного фильтра. Дело в том, что при попадании на датчик песка и другой грязи из фильтра или с улицы он долго не сможет нормально работать.

Очистка датчика расхода воздуха

В некоторых случаях при неисправности ДМРВ может помочь чистка. Например, если причина неправильного измерения количества воздуха, поступающего в двигатель, связана с загрязнением расходомера воздуха.Однако следует соблюдать осторожность при очистке DFID, поскольку сенсорные части сенсора очень чувствительны к прикосновению.

Для очистки датчика расхода воздуха используются специальные автомобильные очистители. Правда для чистки датчик придется снимать с машины. После очистки и сушки датчик снова устанавливается на автомобиль. В этом случае также проверьте. Если он грязный, то нужно установить новый фильтр.

Ремонт и расходы

Если в вашем автомобиле вышел из строя датчик массового расхода воздуха, то рекомендуем его.К счастью, стоимость замены датчика невелика, так как большинство машин DFID легко доступны. В большинстве случаев для замены расходомера воздуха требуется от 15 минут до 1 часа, в зависимости от марки и модели автомобиля.

К сожалению, во многих современных автомобилях для замены DFID требуется специальный инструмент. Также во многих современных автомобилях после замены датчика расхода воздуха может потребоваться «прописать» расходомер в блоке управления двигателем, тем самым сообщив электронике о новом датчике.К сожалению, поэтому далеко не все автовладельцы, знакомые с ремонтом автомобилей, могут самостоятельно поменять DFID в своей машине.

Стоит ли покупать неоригинальный датчик массового расхода воздуха? К сожалению, стоимость DFID не мала. Поэтому многих водителей часто интересует вопрос, можно ли вместо оригинального расходомера приобрести аналог?

Однозначно на этот вопрос невозможно ответить. Все зависит от марки и модели вашего автомобиля и, конечно же, от производителя датчиков.Например, на рынке есть автомобили, для которых вы не найдете неоригинальных датчиков.

Если вы все же решили приобрести неоригинальный DFID, то выбирайте только надежных поставщиков среди известных производителей.

К сожалению, стоимость датчиков массового расхода воздуха немаленькая (особенно в современных новых автомобилях). Так что советуем не экономить, потому что, потратив много денег на неоригинал, вы можете столкнуться с небольшим ресурсом сенсора, и в конечном итоге рано или поздно вы получите оригинальный расходомер.

Согласитесь, это необоснованно.

Помните, что иногда экономия может пойти не так. Особенно, если речь идет об электронных автомобильных компонентах.


Также хотим отметить, что в некоторых автомобилях датчик массового расхода воздуха встроен в блок управления двигателем. В этом случае стоимость ремонта датчика может стоить очень большой суммы.

В этом случае единственный способ сэкономить - поискать фирму, которая занимается ремонтом таких агрегатов.Обычно такие компании ремонтируют такие агрегаты, меняя датчик массового расхода воздуха, встроенный в блок управления двигателем.

Да, ремонт в этом случае будет не дешевым, но все же несравнимым со стоимостью нового блока управления двигателем.

Автомобили с инжекторными двигателями оснащены датчиком массового расхода воздуха (ДМРВ). Задача датчика - контролировать количество наружного воздуха для создания топливовоздушной смеси, поступающей в двигатель.

По законам физики для полного сгорания 1 литра бензина требуется около 14-16 кг воздуха.При соблюдении этой пропорции двигатель будет работать в экономичном режиме и с полной отдачей мощности. Однако это верно только в тех случаях, когда он чистый и может пропускать необходимое количество воздуха, а DFID исправен.

DFID устанавливается на выходе из воздушного фильтра и регистрирует количество прошедшего через него воздуха и передает данные в двигатель. В свою очередь, ЭБУ на основе данных датчика расхода воздуха дает команду на подачу определенного количества топлива в форсунки для поддержания необходимого соотношения воздух-топливо.

Конструкция датчика состоит из двух спиралей.

Конструкция датчика включает сетку и нагревательные змеевики, детали выполнены из платины.

Принцип DFID

При включении зажигания платиновая спираль нагревается. Воздух, проходящий через нагретую спираль, охлаждает ее, за счет чего его сопротивление изменяется по сравнению с контрольным на второй спирали. Уменьшение сопротивления прямо пропорционально количеству воздуха, который в данный момент находится в двигателе.

По разнице сопротивлений компьютер делает вывод о количестве поступающего воздуха и производит корректировку состава топливной смеси.

Датчик работает совместно с датчиками атмосферного давления и температуры во впускном коллекторе, показания которых важны для образования смеси ЭБУ.

Неисправности ДМРВ

При возникновении неисправности ДМРВ представляет собой повторно обогащенную или обедненную топливовоздушную смесь, что сразу влияет на работу двигателя и может закончиться его поломкой.

При загрязнении воздушного фильтра происходит засорение приемной решетки и спирали ДМРВ, что приводит к неисправностям датчика, сопровождающимся затрудненным запуском или невозможностью запуска двигателя. В итоге длительная эксплуатация автомобиля с забитым воздушным фильтром заканчивается полным выходом из строя датчика воздуха. Воздух уже не очищается полностью, плюс механические микрочастицы внутри него, попадая в датчик, вызывают его поломку. Сами датчики при выходе из строя не ремонтируются и проблему можно решить, только заменив на новый товар.

Грязь в DFID

Симптомы

Повышенный расход топлива;

В датчике могут порваться платиновые нити, даже если одна из них порвется, необходимо заменить DFID.

Для проверки датчика необходимо вынуть из него вилку питания и запустить двигатель. Увеличение оборотов двигателя «говорит» о том, что датчик неисправен и требует замены.

Как уже было сказано выше, датчик чаще всего выходит из строя из-за засорения воздушного фильтра, мы рекомендуем заменять последний в сроки, указанные производителем, либо раньше при тяжелых условиях эксплуатации автомобиля.

Соблюдение этого условия поможет избежать поломки датчика воздуха и двигателя в целом.

Проверка датчика

Исправность датчика можно проверить мультиметром в режиме вольтметра.

Чек визуально нарисован на одном из распространенных датчиков Bosch DFID.

На микросхеме датчика 4 провода, это входящий сигнал (желтый), выходное напряжение (бело-серый), масса (зеленый) и выход датчика на реле (розовый).

Для проверки включается зажигание и к проводам подключается мультиметр. Плюс (красный зонд) прибора подключен к желтому проводу, а минус (черный зонд) - к зеленому.

В этом случае показания прибора будут иметь следующий вид:

От 1 до 1,02 В - датчик исправен;
1,3 В - нормально, но датчик нуждается в чистке;
1,04 В - средний износ;
1, 05 В - повышенный износ, требуется срочная замена;
1.06 В - датчик неисправен. Аварийный режим двигателя, работает по данным дроссельного узла.

Чистка датчика разрешается только бесконтактным способом, в противном случае потребуется его замена. Для этих целей подойдет «очиститель карбюратора» в аэрозольной упаковке.

После очистки датчика необходимо еще раз проверить его напряжение, которое должно быть в пределах 1,02 В.

На большинство иномарок ДМРВ устанавливал до 2000 года, модели следующего поколения стали оснащаться регулятором давления.

Автомобильный двигатель имеет множество режимов работы, и для каждого из них необходима горючая смесь нужной консистенции, другими словами, идеальное соотношение воздуха и топлива. Это именно то, что контролирует датчик массового расхода воздуха (DFID, расходомер, MAF - массовый расход воздуха).

Основная задача расходомера - определить количество воздуха, поступающего в цилиндры, и передать эту информацию в ЭБУ, который уже делает соответствующие выводы и принимает решение об увеличении или уменьшении количества воздуха или топлива. DFID состоит из пластикового корпуса и термоанемометра, который измеряет стоимость воздуха.

Нарушение работы датчика массового расхода воздуха чревато перебоями в работе всего. Повредить или вывести из строя расходомер очень просто; при очистке или демонтаже DFID будет достаточно чрезмерного усилия. При этом ремонту этот датчик не подлежит, неисправность можно устранить только его полной заменой.

Признаки DFID:

  1. Неравномерная работа двигателя на холостом ходу.
  2. Ухудшение динамики разгона - «тупой разгон».
  3. Слишком высокие или низкие обороты холостого хода.
  4. Повышенный расход топлива.
  5. Двигатель не запускается.

Но мы не можем исключить и другие причины, по которым DFID может не работать. Например, если есть трещина в шланге, соединяющем расходомер и модуль дроссельной заслонки, повреждена проводка датчика или есть другие проблемы с питанием. Датчик массового расхода воздуха может выглядеть неисправным.

Как проверить DFID?

Способ первый - отключить датчик

Отсоединить разъем датчика, затем попробовать запустить двигатель. При выключенном DFID контроллер начинает работать в аварийном режиме, а при приготовлении топливно-воздушной смеси учитывается положение дроссельной заслонки, о котором сообщает другой не менее важный датчик под названием TPS (). Обороты двигателя должны быть в районе 1500 об / мин. Садимся за руль и пробуем ехать, если при разгоне чувствуешь, что машина ожила и динамика заметно улучшилась, делаем вывод - неисправен дмрв .

Способ второй - ЭБУ прошивки

Если вы заменили прошивку компьютера на другую (с другими настройками), попробуйте сделать так: подложите пластину толщиной 1 мм под опору откидной створки. В результате ваш импульс должен возрасти, затем вынуть чип из DFID. Если мотор продолжает работать и не глохнет - скорее всего причина кроется в прошивке.

На видео симптомы неисправного датчика DFID на Ваз. Специально установленный нерабочий DFID:

Датчик массового расхода воздуха

Признаки неисправности датчика массового расхода воздуха могут быть прямыми или косвенными.. Рассмотрим все возможные варианты:

  1. . В большинстве случаев индикатор CHECK загорается из-за выхода из строя одного из датчиков, поэтому необходимо подключиться к нему, чтобы точно определить неисправность.
  2. Падение мощности Это лишь косвенный симптом, так как может быть другая причина этой неудачи.
  3. Повышенный расход топлива . Конечно, все можно отнести к бензонасосу, но WWWR тоже надо проверять. .
  4. Пониженная динамика разгона .Неправильное количество воздушной смеси, которая попадает в камеры сгорания, дает плохую зажигательную смесь, которой в свою очередь нет и не происходит.
  5. Плохой запуск или его невозможность . Богат или не может нормально взорваться, что повлечет за собой именно такие проблемы. А еще можно и топливо не сжигать.
  6. . Другое количество воздуха, входящего в топливную смесь, будет влиять на то, когда частота вращения сначала снижается, а затем повышается.

Чтобы точно определить неисправность датчика DMWR, необходимо его диагностировать.

Как проверить датчик DFID?

Датчик массового расхода воздуха проверяется мультиметром

Датчик массового расхода воздуха проверяется довольно легко. Для диагностики понадобится мультиметр.


Показания напряжения исправного и неисправного датчика
  • 1,01–1,02 - показания нового датчика, все в норме.
  • 1,02–1,03 - износ есть, но параметры в пределах нормы.
  • 1,03–1,04 - Параметры рабочие, но износ уже есть.
  • 1,04–1,05 - параметры критические, готовьтесь к замене, если есть деньги, то меняем. Возможно снижение расхода топлива.
  • 1.05 и выше - не работает датчик DFID.

Замер с клипсами - возможно в приборе есть ошибка. По показаниям видно, что датчик "приказал долго жить"

Альтернативный метод поверки

Второй способ проверить работоспособность датчика массового расхода воздуха - отключить от него питание и проехать несколько километров.Если производительность двигателя улучшилась, значит проблема в DFID.

Выводы

Определить неисправность клапана ВАЗ-2112 датчика расхода воздуха 16 клапанов достаточно просто. Для этого нужно знать прямые и косвенные причины, способствующие постановке диагноза, а также провести самые элементарные способы.

.
