Учимся распознавать и устранять дефекты ЛКП автомобиля

Внешний вид автомобиля – это основной фактор, влияющий на выбор клиента при покупке. Это один из камней преткновения покупателя и продавца. Детали автомобиля менее подвержены дефектам, нежели кузов. Да и дефекты их не сразу заметны, в отличие, например, от царапины на дверке авто. Кузов – самое уязвимое место машины. И, соответственно, от его состояния напрямую зависит стоимость всего транспортного средства.

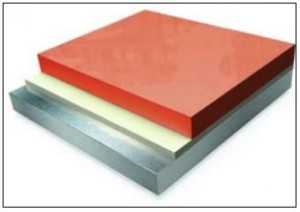

Виды дефектов лакокрасочного покрытия

Повреждения лакокрасочных покрытий могут быть производственные и эксплуатационные. Первый вид дефектов – очень редкий случай, так как каждая машина проходит обязательный контроль качества на заводе-изготовителе, где и ликвидируются все выявленные недостатки. Чаще всего дефекты лакокрасочного покрытия автомобиля появляются в процессе эксплуатации, и это еще не говорит о том, что за ней неправильно ухаживают. Возможно и воздействие внешних факторов.

Выделим несколько видов повреждений лакокрасочного слоя, которые неизбежно приближают ремонт автомобиля:

• Дефекты, образовавшиеся под воздействием окружающей среды:

Включают в себя:

• Воздействия биологической природы. Речь идет о пчелином и птичьем пометах, насекомых, древесных соках и смолах, выделениях тли.
• Химические воздействия. Здесь мы подразумеваем промышленные источники загрязнения: цемент, брызги смолы, строительный раствор, промышленная пыль, тормозная жидкость, аккумуляторные кислоты.
• Механические повреждения

Царапины, вмятины, сколы, причинами которых становятся аварии, столкновения, удары щебня при движении.

• Дефекты, вызванные нарушением процесса проведения окрасочных работ.

Сюда относят шагрень, яблочность, матовость и множество других дефектов.

В случае необратимого воздействия вышеуказанных факторов, автовладельцу придется обновить лакокрасочное покрытие.

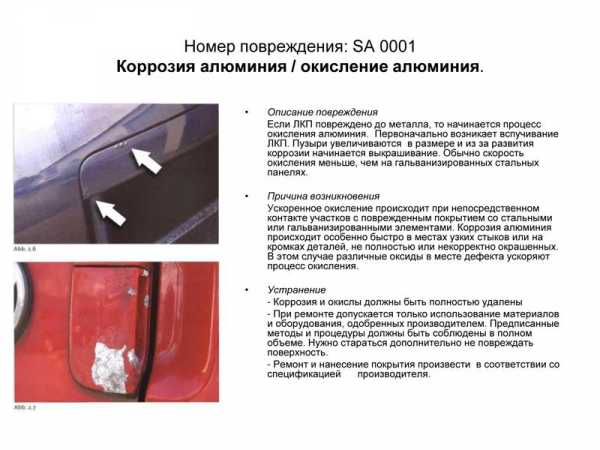

Дефекты, вызванные воздействием окружающей среды

Природа, окружающий нас мир, так или иначе, воздействуют на все объекты. И нельзя утверждать, что это влияние всегда благотворно. Выше мы уже упомянули, какие факторы, а точнее, живые организмы могут «погубить» краску вашего авто. И мало того, как правило, это воздействие не зависит от вас, вы никак не сможете избежать его. Рассмотрим подробнее дефекты этого вида, и возможности решения возникших проблем.

Дефекты лакокрасочного покрытия, вызванные столкновениями с насекомыми, проявляются в виде мелких протравленных пятен верхнего слоя лака с еле уловимым слоем шпатлевки. Разбившиеся насекомые сильно прилипают к поверхности кузова. Под воздействием тепла и влаги возникает кислота, и насекомое частично погружается в лакокрасочное покрытие. Верхний слой краски довольно быстро начинает разрушаться в силу вздутия и травления поверхности.

Подобные разрушения в диаметре не превышают нескольких миллиметров. Если вы хотите устранить такие дефекты, для начала хорошо вымойте машину. Затем необходимо обработать пораженные участки специальной жидкостью для устранения насекомых. После этого можно приступать к очистке поверхности обезжиривателем на спиртовой основе. И последним этапом станет обработка твердой мастикой.



Дефекты, причиной которых стал птичий помет, имеют обычно вид тусклых, разъеденных участков краски кузова. Чем дольше это воздействие, тем плачевнее результат. В худшем случае это приведет к образованию трещин, химических ожогов и травлению лакокрасочного слоя вплоть до жидкой шпатлевки. В теплый период года птичий помет может нанести покрытию автомобиля наибольший вред. При взаимодействии с теплом и влагой реакция разрушения протекает быстрее. При незначительных дефектах можно просто провести полировку. Практически к тем же последствиям приводит и реакция пчелиного помета в теплое время года: изменение цвета лакокрасочного покрытия, его разрушение вплоть до шпатлевки. Избавиться от его последствий можно так же ремонтной полировкой поврежденных участков.

Небольшие светло-коричневые пятна или капли на горизонтальных поверхностях свидетельствуют о попадании древесной смолы или сока. Разрушающего воздействия смол на лакокрасочное покрытие автомобиля не наблюдается в холодный период года, тогда как в теплое время химический состав смол начинает таять, активно сливаясь с эмалью покрытия кузова, что приводит к ее разбуханию. Чтобы удалить частички смолы, необходимо обработать поврежденные участки платком, предварительно смоченным в растворе бензина и керосина. Разбухание удастся удалить нагревом. Для этого идеально подойдет бокс для сушки, где с помощью инфракрасного излучателя доводим температуру до 60°С, и прогреваем автомобиль в течение часа.

Свежие выделения тли очень похожи на капельки. Но эти миниатюрные пятнышки (в диаметре около 1 мм) разъедают покрытие кузова вплоть до слоя шпатлевки. Таким образом, на поверхности образуются маленькие участки испорченного лакового слоя. Их необходимо очень быстро удалить. Если же все-таки образовались некоторые потускнения поверхности, можно их ликвидировать полировкой.

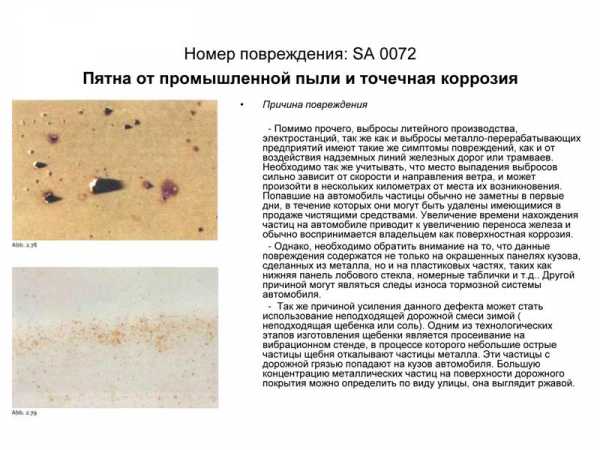

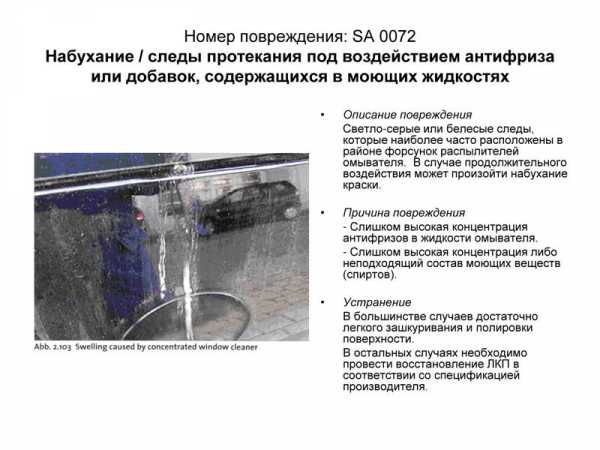

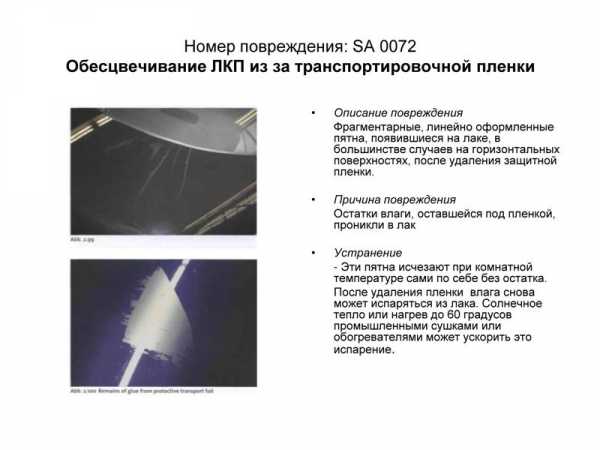

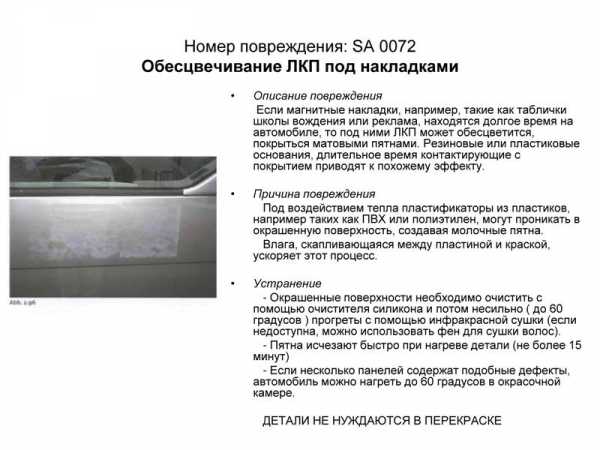

Окружающее нас пространство – это не только живая природа, это еще и созданный руками человека мир техники, который способен нанести намного больший вред вашему автомобилю. Несмотря на то, что машина – тоже творение наших рук, мы не смогли пока придумать покрытия, не реагирующего, например, на цемент или смолу, на строительный раствор или промышленную пыль, на кислоту или тормозную жидкость.

Дефекты, вызванные попаданием на поверхность цемента, строительного раствора или гашеной извести представляют собой тусклые пятна. Особенно они опасны в жаркий период, когда под воздействием тепла и влаги образуют очень едкие щелочные соединения. Необходимо по возможности быстро смыть свежие загрязнения. Если вы упустили момент, когда они были еще мягкими, можете размягчить их при помощи промачивания салфеткой с уксусом. После чего также тщательно промойте водой. И опять-таки, мелкие дефекты можно удалить с помощью полировки.



Небольшие «островки» различных оттенков от красноватого до синего и даже черного свидетельствуют о дефектах, вызванных отложением промышленной пыли. Выбросы производственных предприятий при высокой влажности воздуха имеют свойства оседать на землю, попадая, в том числе, и на автомобили, что приводит в конечном итоге к повреждению лакокрасочного покрытия. При длительном воздействии вокруг частичек образуются ободки ржавчины, и они будут расти до тех пор, пока вы не приостановите химическую реакцию. Отметим, что железосодержащую пыль очень сложно удалить с поверхности, а через пару дней это будет сделать совсем невозможно. Чтобы избежать разрушения поверхности лака, при первом же обнаружении подобной пыли немедленно удалите частички с помощью специальных средств. После этого тщательно промойте поврежденные участки. Далее приступайте к полировке. Используйте в работе очистительные мастики.

Небрежное обращение с тормозной жидкостью может привести к попаданию ее на поверхность вашего авто. В результате этого гликоли (основные составляющие тормозной жидкости) незамедлительно вступят в реакцию с лакокрасочными материалами, нанесенными на кузов. Небольшие капли приведут к осветлению и потускнению покрытия. Большие объемы жидкости приведут к его вспучиванию. Если вы по случайности или неосторожности все-таки допустили попадание тормозной жидкости на поверхность автомобиля, не поленитесь и сразу же смойте ее обильным количеством воды. От вспучивания можно избавиться прогревом.

Дефекты, вызванные брызгами аккумуляторной кислоты при неаккуратной заправке батарей, приводят к травлению верхнего слой лакокрасочного покрытия и могут спровоцировать растворение лакокрасочной структуры. При попадании такого химического средства на кузов, следует немедленно помыть машину обильным количеством воды, используя специальные автомобильные моющие средства. Если воздействие не было продолжительным, то в качестве средства восстановления поврежденных участков подойдет полировка поверхности и, возможно, ее покраска.

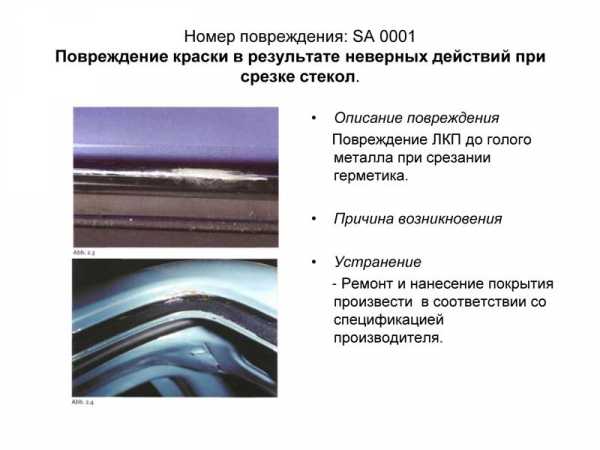

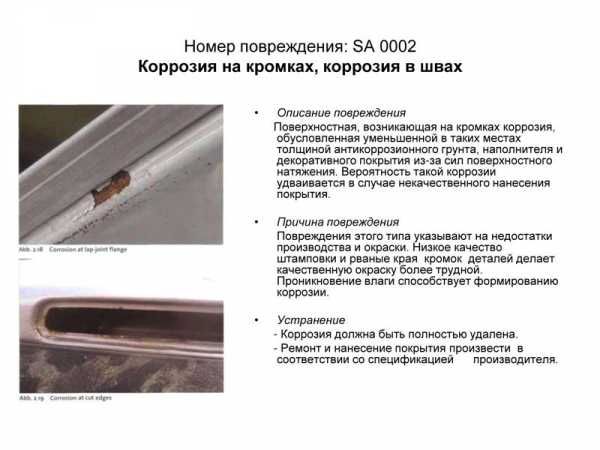

Механические дефекты лакокрасочного покрытия

Механические повреждения довольно негативно сказываются на состоянии кузова, поскольку в очень короткие сроки приводят к коррозии и ржавлению металла. Здесь идет речь о повреждениях, сколах, вмятинах, задевших слои шпатлевки, грунтовки или даже металла. Избежать развития коррозии поможет внутреннее шлифование и терморадиационное облучение. Необходимо использовать антикоррозийный грунт. Последним финишным слоем становится эмаль.

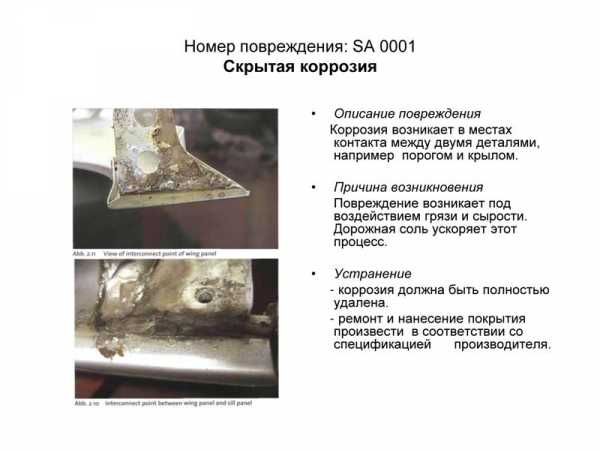

Дорожный щебень и солесодержащие средства борьбы с гололедом могут также привести к серьезным повреждениям кузова с последующим процессом коррозии. Чтобы удалить подобные дефекты как с небольших участков, так и с целых элементов корпуса автомобиля, необходимо основательно отшлифовать поврежденную поверхность и нанести новое лакокрасочное покрытие.

Дефекты нанесения лакокрасочных материалов



Полирока для устранения легких дефектов лкп авто

Нарушение техники покраски в рамках кузовного ремонта может также привести к дефектам лакокрасочного покрытия автомобиля. И таких причин может быть очень много. Нарушение любого из этапов кузовного ремонта легко станет причиной повреждений лакокрасочного покрытия. И совсем не обязательно, что дефекты будут явными и видимыми сразу. Вполне вероятно, что они могут проявиться спустя некоторое время. Приведем несколько факторов, влияющих на возникновение повреждений такого рода:

• Неправильно выбранный лакокрасочной материал

Некоторые краски и средства кузовного ремонта несовместимы. Именно поэтому желательно выбирать товары одного изготовителя.

• Недостаточное обезжиривание поверхности

Может быть вызвано использованием некачественных растворителей или нарушением технологии. Имеется в виду несоблюдение температурного режима, уровня влажности и некоторых других параметров.

• Некачественная шлифовка

Объясняется использованием непредусмотренных технологией абразивов (шкурок), некачественного инструмента, что может привести к недостаточной зачистке поверхности.

• Ошибки шпатлевания поверхности

Как правило, они связаны с выбором некачественного материала, нарушением технологии разведения и техники их нанесения. Использование неподходящих инструментов и несоответствующие требованиям условия работы также приводят к неверному проведению процесса шпатлевания.

• Несоответствие отвердителей или иных добавок

А вернее даже сказать, несоблюдение их процентного состава в растворе приводит к дефектам.

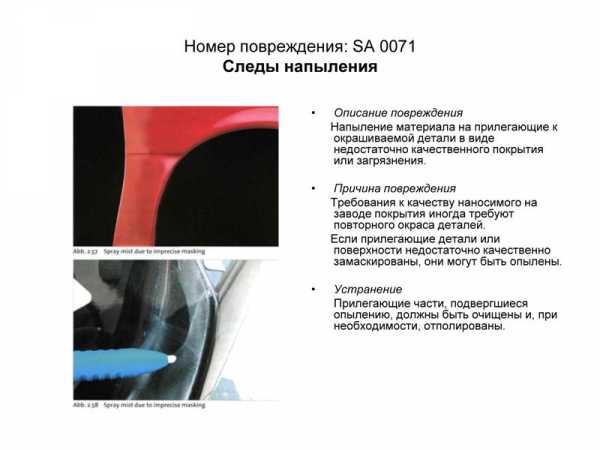

• Нарушение техники напыления

Плохо отрегулированное оборудование нанесения лакокрасочного материала также отрицательно сказывается на качестве покрытия.

• Нарушение работоспособности окрасочного оборудования

Несвоевременное техническое обслуживание инструментов приводит к нанесению неровного лакокрасочного слоя с видимыми дефектами покрытия. Например, если краскопульт поврежден, невозможно отрегулировать верную форму факела. А, соответственно, и нескорректированные потоки воздуха и краски приведут к неравномерному наложению лакокрасочного слоя. И, как следствие, потеки на поверхности, шагрень, матовый эффект.



Ошибки могут быть допущены как на одном этапе кузовного ремонта, так и на нескольких сразу. А итог один – дефект лакокрасочного покрытия автомобиля. Существует несколько видов повреждений. Ограничимся их кратким описанием и этапами, на которых они появляются. Постараемся выявить причины их образования, методы предотвращения появления и возможные способы удаления.

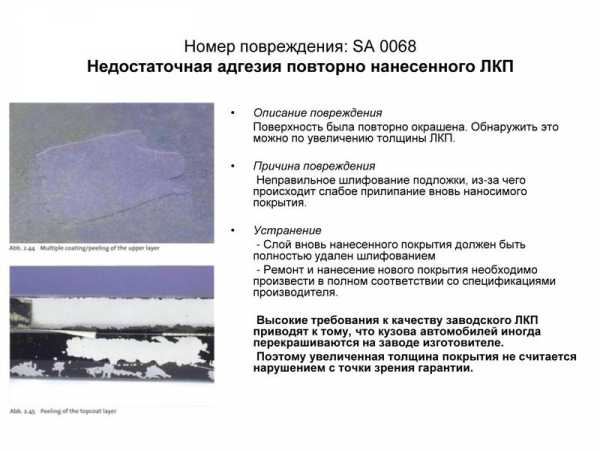

• Слабая адгезия – нарушение сцепления отдельных поверхностей, отслоение. Причиной может стать недостаточно чистая окрашиваемая поверхность. Если с нее не удалены остатки жира, влаги, ржавчины, абразивной пыли, чистящих средств, соединительные свойства лакокрасочных смесей не смогут «работать» в полную силу. Несовместимый материал также может быть причиной нарушения адгезии. Краска не ляжет ровным слоем на плохо просушенную поверхность. Кроме того, элементы ремонта должны быть хорошо отшлифованы. Первичная обработка деталей имеет большое значение. При нанесении эмали недопустимы резкие температурные колебания воздуха. Должен соблюдаться температурный режим, согласно инструкции использования того или иного материала. Чтобы устранить указанный выше дефект, необходимо повторно отшлифовать поврежденную поверхность, а затем уже провести окрашивание.
  Просачивание пигмента – отличие по цвету отдельных участков со свеженанесенным покрытием. Причиной этого способно стать недостаточное обезжиривание. Дефект возникает в результате неполного удаления воскового покрытия или битума. Следует основательнее обработать растворителем поврежденное место, немного захватив прилегающие участки. Возможна и другая причина – несоответствующее инструкции количество отвердителя в растворе. Для устранения дефекта придется снять все покрытие, включая слой, из которого проступает пигмент, и нанести его снова.

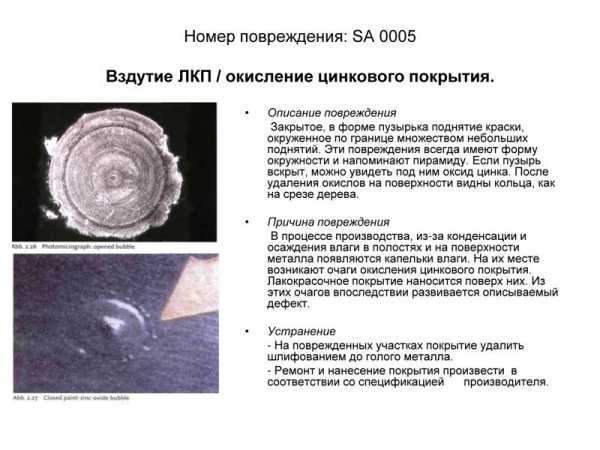

• Пузырение – образование на поверхности небольших пузырьков, наполненных воздухом или водой, располагающихся как по одному, так и небольшими скоплениями. Образование пузырька происходит в самом низком слое. Основной причиной такого эффекта становится попавшая влага или частицы грязи. Повреждение может проявиться и после длительной эксплуатации автомобиля. Недостаточно хорошо просушенная поверхность, высокая влажность воздуха могут быть причинами такого дефекта. Плохо отшлифованная поверхность тоже имеет негативное воздействие. Обезжиривать поверхность нужно непосредственно перед напылением. Для удаления повреждения придется убрать пузырящиеся слои абразивными материалами и нанести покрытие снова.
• Шагрень – образование неровной, шероховатой поверхности. Рябь на поверхности может стать причиной плохо высушенного первичного лакокрасочного покрытия. Возможно, было выбрано сопло несоответствующего диаметра. Таким же результатом закончится и окрашивание при несоблюдении температурного режима. Легкие дефекты поверхности реально удалить шлифованием. В более тяжелых случаях придется провести процедуру зачистки и окрашивания заново.
• Потеря блеска – процесс помутнения лакокрасочного покрытия автомобиля. Такой дефект может быть спровоцирован долгим пребыванием машины на территории с очень низкими или очень высокими температурами воздуха. Нарушения пропорций отвердителя, несоответствующая вязкость материала, неоптимальная сушка приводят к потере блеска. Чтобы исправить такой эффект, необходимо удалить помутнения полировкой. Если ситуация не изменилась, то необходимо провести шлифование всей поверхности и покрасить ее еще раз.
• Разнотон – вид цветового отклонения, при котором одинаковые на вид оттенки при изменении освещения становятся различными. Основной причиной такого дефекта становится отличия в пигментации лакокрасочных покрытий, применение неподходящих материалов. И метод устранения здесь возможен только один – проведение повторного окрашивания с использованием подходящих материалов.
• Образование трещин – процесс разрушения лакокрасочного покрытия. Трещинки, сначала маленькие, затем чуть большего размера начинают расходиться во всех направлениях, образуя на поверхности своеобразную «паутину». Причиной этого может стать слишком толстый слой покрытия или многократное нанесение лакокрасочного материала. Возможно, что количество отвердителя не соответствует рекомендациям производителя. Для устранения дефекта необходимо удалить все поврежденные слои и нанести их заново.
• Оконтуривание – подъем или усадка участка ремонта. Возможной причиной является шпатлевка, выбранная вами, которая несовместима с материалом подложки. Перед зачисткой необходимо основательно обезжирить поверхность. Тщательно выполненная шлифовка, без переходов тоже имеет не последнее значение. Слишком жидкая эмаль, толстый слой грунта, непросохшая шпатлевка, рано покрытая краской – все это причины подобного рода дефектов. Чтобы удалить повреждение, необходимо отшлифовать поверхность, провести повторное шпатлевание. Заключительной станет процедура напыления лакокрасочного материала.



• Включения пыли – скопление загрязнений на окрашенной поверхности. Причиной такого дефекта является плохо проведенный процесс очистки поверхности. После шлифовки также могут остаться частички пыли, которые необходимо удалить перед нанесением краски. Возможно, что фильтр краскопульта был загрязнен. Для устранения дефекта необходимо повторно провести шлифование области загрязнения и покрасить обработанную поверхность.
• Потеки краски – образование волнообразных следов эмали на вертикальных поверхностях. Причинами дефекта могут стать неравномерное напыление лакокрасочного материала, несоответствующий уровень вязкости, несоблюдение температурного режима (недопустимо низкая температура воздуха), толстый слой лакокрасочного покрытия, неисправная работа краскопульта. Чтобы устранить дефект, необходимо отшлифовать поверхность и окрасить ее заново.
• Голограмма – появление на поверхности трехмерного пятна. Еще заметнее это повреждение проявляется при попадании на него солнечных лучей. Причинами такого дефекта могут стать полировка сырого материала, нарушение техники полировки и использование в этом процессе несоответствующего оборудования. Для устранения дефекта необходимо отполировать поверхность, а при необходимости и отшлифовать, провести повторное окрашивание.

Существует ряд обязательных условий проведения окрашивания. Перед началом работ необходимо проверить оборудование. Только исправная техника обеспечит высокое качество лакокрасочного покрытия. Недостаточная квалификация мастера, проводившего покраску, тоже может явиться причиной дефектов лакокрасочного покрытия автомобиля. Необходимым условием качественной работы является абсолютно чистая поверхность ремонтируемого транспортного средства. Несоблюдение простых технических процессов может привести к серьезным дефектам, исправить которые будет очень сложно.

krasymavto.ru

Технологические дефекты лакокрасочных покрытий

Плохая подготовка поверхности, несоблюдение технологических режимов окрашивания и отверждения, выбор неверной системы лакокрасочного покрытия и использование для окрашивание некачественных лакокрасочных материалов могут привести к образованию дефектов лакокрасочных покрытий и как следствие, увеличению трудозатрат и себестоимости при окрашивании. Причины образования дефектов лакокрасочных покрытий индивидуальны, отметим только, что большинство дефектов образуется из-за некачественной подготовки поверхности. Основными причинами образования дефектов являются также: несоблюдение технологических режимов окрашивания, неверный выбор комплекса лакокрасочного покрытия и низкое качество самого ЛКМ.

Дефекты лакокрасочных покрытий можно разделить на дефекты, возникшие в процессе эксплуатации лакокрасочных покрытий – эксплуатационные дефекты, а также на технологические дефекты – эти дефекты возникают из-за неправильной подготовки поверхности, окрашивания и отверждения лакокрасочных покрытий, а также из-за несоответствующего качества ЛКМ. В этом разделе, мы рассмотрим технологические дефекты лакокрасочных покрытий, при этом, практически не будем затрагивать причины образования дефектов, которые связаны с качеством самих лакокрасочных материалов, хотя, наверно, в последнее время, из-за не очень высокого качества многих видов сырья и низкой культурой производства на некоторых предприятиях, данные дефекты имеют место быть в достаточном количестве.



Дефект лакокрасочного покрытия – шагрень.


Данный дефект проявляется в виде ряби и волнообразных неровностей лакокрасочного покрытия, покрытие с данным дефектом, по своему внешнему виду, напоминает апельсиновую корку.Шагрень является одним из наиболее распространённых дефектов ЛКП и может иметь множество причин.

Основные причины шагрени:

1. Рабочая вязкость лакокрасочно­го материала более высокая, чем по норме, предусмотренной в технической документации.

2. При окрашивании пневмораспылением, сопло краскораспылителя было слишком далеко расположено от окрашиваемой поверхности.

3. При окрашивании методом пневматического распыления, данный дефект может возникнуть из-за слишком высокого давления сжатого воздуха.

4. Не отрегулирован размер окрасочного факела. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходит для данного типа лакокрасочного материала.

5. Неудовлетворительная очистка сжатого воздуха.

6. В лакокрасочном материале нарушено соотношение растворителей.

7. Неудовлетворительные температура и относительная влажность воздуха при нанесении ЛКМ.

8. Плохой розлив лакокрасочного материала на окрашиваемой подложке.

9. Неравномерная толщина лакокрасочного покрытия на различных участках окрашенной поверхности.

10. Слишком высокая рециркуляция воздуха при нанесении и во время отверждения лакокрасочного покрытия (слишком быстрое улетучивание растворителя с окрашиваемой поверхности).



Дефект лакокрасочного покрытия – кратеры.


Кратеры – это маленькие отверстия на лакокрасочном покрытии, напоминающие по своему внешнему виду кратеры с поверхности луны.

Кратеры, как и шагрень, являются распространённым дефектом и могут быть вызваны следующими причинами:

1. Некачественная подготовка поверхности.

2. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходитдля данного типа лакокрасочного материала.

3. Нарушен технологический режим отверждения лакокрасочного покрытия.

4. Нанесён слишком толстый слой лакокрасочного покрытия.

5. Нарушено соотношение компонентов лакокрасочной композиции.

6. Присутствие в лакокрасочном материале или сжатом воздухе ( при пневмораспылении ) частиц воды или минерального масла.

7. Присутствие в лакокрасочном материале большого количества воздушных пузырьков.

8. Слишком высокое давление сжатого воздуха.

9. Неудовлетворительный розлив ЛКМ на подложке.

В настоящее время существует большое количество ПАВ, которые препятствуют образованию кратеров за счёт улучшения розлива ЛКМ на подложке.



Дефект лакокрасочного покрытия – сорность.


При наличии этого дефекта, на поверхности покрытия наблюдаются посторонние включения в виде точек и агрегативных частиц различной величины. Это существенно ухудшает внешний вид лакокрасочного покрытия и снижает его блеск.

Лакокрасочное покрытие с сорностью, может получиться по следующим причинам:

1. Некачественная подготовка поверхности (наличие сорности на подложке перед окрашиванием).

2. Не профильтрован лакокрасочный материал.

3. Загрязнён растворитель, используемый для разбавления ЛКМ до рабочей вязкости.

4. Загрязнён сжатый воздух ( при пневмораспылении).

5. Использование для окрашивания грязных инструментов и работа в грязной спецодежде, или спецодежде с наличием на ней ворса.

6. Коагуляция компонентов лакокрасочной композиции во время длительного хранения.

При незначительном проявлении сорности её можно исправить с помощью полировки покрытия



Дефект лакокрасочного покрытия – морщинистость.


Этот дефект представляет собой искривления, съёживания, складки и неровности на лакокрасочном покрытии, которые похожи на морщины на коже.

Данный дефект может возникнуть вследствие следующих причин:

1. Слишком высокая или чересчур низкая рабочая вязкость лакокрасочного материала.

2. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходит для данного типа лакокрасочного материала.

3. Нарушен технологический режим отверждения лакокрасочного покрытия.

4. В лакокрасочном материале нарушено соотношение растворителей.

5. Неудовлетворительная температура и влажность воздуха при нанесении ЛКМ.

6. Выбран неверный комплекс лакокрасочных покрытий (нижний и покрывной слои ЛКП несовместимы между собой).

7. Слишком высокая температура окрашиваемой поверхности.

8. Нанесён толстый слой лакокрасочного покрытия.

9. Плохая подготовка поверхности.

10. Рециркуляция холодных и тёплых потоков воздуха на участке окрашивания или отверждения лакокрасочного покрытия.

11. При окрашивании древесины, данный дефект может возникнуть при нанесении ЛКМ на пересушенную подложку.



Дефект лакокрасочного покрытия – потёки или наплывы.


Потёки, можно характеризовать, как локальные неоднородности толщины лакокрасочного покрытия, которые образуются из-за стекания лакокрасочного материала во время нанесения и отверждения ЛКП на вертикальных и наклонных участках окрашиваемого изделия.

Потёки могут быть вызваны:

1. Некачественной подготовкой поверхности.

2. Завышенной или заниженной рабочей вязкостью лакокрасочного материала.

3. Завышенным или заниженным давлением сжатого воздуха при пневмораспылении.

4. Неотрегулированным размером окрасочного факела.

5. Неправильным размещением краскораспылителя относительно плоскости окрашиваемой поверхности (краскораспылитель необходимо держать перпендикулярно относительно окрашиваемой поверхности).

6. Маленькое расстояние между соплом краскораспылителя и окрашиваемой поверхностью.

7. Слишком медленным перемещением краскораспылителя при окрашивании.

8. Неправильным соотношением между вязкостью ЛКМ и давлением сжатого воздуха.

9. Нанесением слишком толстого слоя ЛКМ на вертикальную поверхность.

10. Высоким поверхностным натяжением на острых кромках окрашиваемого изделия.

11. Недостаточными тиксотропными свойствами лакокрасочного материала.



Дефект лакокрасочного покрытия – трещины


Этот дефект внешне представляет собой узорное растрескивание на поверхности лакокрасочного покрытия, которое напоминает крокодиловую кожу. Данный дефект возникает чаще всего в процессе эксплуатации лакокрасочных покрытий, но может возникнуть и при нанесении ЛКП.

Причины появления дефекта:

1. Быстросохнущий верхний слой лакокрасочного покрытия нанесён на недосушенной нижний слой ЛКП.

2. Использование в комплексе материалов, несовместимых между собой.

3. Нанесён слишком толстый слой покрытия.

4. Плохая подготовка поверхности.

5. Слишком высокая рабочая вязкость лакокрасочного материала.

6. Разнотолщинность слоя лакокрасочного покрытия.

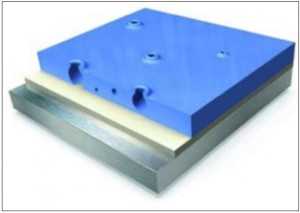

Дефект лакокрасочного покрытия – пузыри



Данный дефект проявляется в виде вздутия ЛКП на отдельных участках окрашенной поверхности из-за локальной потери адгезии лакокрасочным покрытием.

Этот дефект может появиться по следующим причинам:

1. Некачественная подготовка поверхности или нанесение ЛКМ на влажную поверхность.

2. Присутствие в лакокрасочном материале или сжатом воздухе частиц воды или минерального масла.

3. Нанесение лакокрасочного материала на нагретую поверхность при прямом солнечном освещении.

4. Попадание влаги на несформировавшееся лакокрасочное покрытие.

5. В лакокрасочном материале присутствует большое количество пузырьков с воздухом.



Дефект лакокрасочного покрытия – неудовлетворительная адгезия ( шелушение )


Данный дефект может возникнуть, как на новом лакокрасочном покрытии, так и в процессе эксплуатации ЛКП

Основные причины данного дефекта:

1. Плохая подготовка поверхности перед окрашиванием.

2. Несовместимость наносимого лакокрасочного материала с нижним слоём ЛКП.

3. Загрязнения сжатого воздуха.

4. Неудовлетворительная температура и влажность воздуха при нанесении ЛКМ.

5. Нанесение нового лакокрасочного покрытия на слой ЛКП, имеющего неудовлетворительную адгезию к подложке (не проведена очистка окрашиваемой поверхности от старого покрытия).

6. Нанесение слоя эмали на незагрунтованную подложку.



Дефект лакокрасочного покрытия – проколы или пористость


Этот дефект лакокрасочного покрытия напоминает по внешнему виду булавочные проколы – микропоры, которые могут доходить до поверхности окрашиваемого изделия, существенно понижая, при этом защитные свойства лакокрасочного покрытия. Микропоры образуются при выходе частиц растворителя, воды или воздуха из слоя лакокрасочного покрытия во время его отверждения.

Основные причины, способствующие образованию различных частиц в слое лакокрасочного покрытия и выходу их на поверхность:

1. Присутствие в лакокрасочном материале или сжатом воздухе частиц воды или минерального масла.

2. Присутствие в лакокрасочном материале большого количества пузырьков воздуха.

3. Слишком близкое расстояние от сопла краскораспылителя до окрашиваемой поверхности, во время окрашивания.

4. Нанесение лакокрасочного материала на невысохший нижний слой ЛКП.

5. Плохая подготовка поверхности.

6. Растворитель, использованный для разбавления ЛКМ до рабочей вязкости, не подходит для данного типа лакокрасочного материала.



Дефект лакокрасочного покрытия – разнооттеночность и неравномерный блеск


Данный дефект проявляется в виде различных оттенков или различной величины блеска на разных участках лакокрасочного покрытия.

Дефект может быть вызван следующими причинами:

 1. Недостаточное перемешивание лакокрасочного материала перед нанесением.

 2. Не отрегулирован размер окрасочного факела или происходит прерывание струи лакокрасочного аэрозоля.

 3. При окрашивании крупногабаритных изделий такой дефект может возникнуть в случае окрашивания различными партиями лакокрасочного материала, которые могут иметь различные оттенки.

 4. Разнотолщинность лакокрасочного покрытия.

 5. Неудовлетворительная температура и относительная влажность воздуха для нанесения ЛКМ.

 6. Неудовлетворительный розлив лакокрасочного материала на окрашиваемой поверхности.

 7. Неравномерное поглощение лакокрасочного покрытия окрашиваемой поверхностью.

Данный дефект исправляется с помощью нанесения тонкого слоя хорошо перемешанного лакокрасочного материала одной партии.



Дефект лакокрасочного покрытия – не происходит полное отверждение лакокрасочного покрытия (отлип на поверхности ЛКП )


Отлип лакокрасочного покрытия – это свойство ЛКП сохранять липкость после предписанного технологического режима сушки или отверждения.

Причины неполного отверждения ЛКП:

1. Неправильное соотношения отвердитель/полуфабрикат лакокрасочного материала или сиккатив/полуфабрикат лакокрасочного материалы.

2. Нарушение технологического режима отверждения лакокрасочного покрытия.

Исправить данный дефект, можно после полного удаления покрытия с подложки и повторного перекрашивания с предварительной подготовкой поверхности.



Дефект лакокрасочного покрытия – непрокрас и плохая укрывистость


Под укрывистостью лакокрасочного покрытия понимают способность лакокрасочного материала делать невидимым цвет или цветовые различия окрашиваемой поверхности

Причины образования данных дефектов:

1. Завышенное или заниженное давление сжатого воздуха при пневмораспылении.

2. Не отрегулирован размер окрасочного факела.

3. Недостаточное перемешивание пигментированного лакокрасочного материала перед нанесением на подложку.

4. Лакокрасочное покрытие нанесено слишком тонким слоем.

5. Занижена рабочая вязкость лакокрасочного материала.

Непрокрас или плохая укрывистость исправляются с помощью нанесения дополнительного слоя лакокрасочного материала.



Дефект лакокрасочного покрытия – опыл


Этот дефект проявляется в виде шероховатости лакокрасочного покрытия с включением микрочастиц на отдельных его участках. Данный дефект может возникнуть, из-за случайного попадания на уже начинающий высыхать слой лакокрасочного покрытия, небольшой порции лакокрасочного материала ( например, при пневмораспылении ) и высыхает на поверхности покрытия шершавыми частицами.



Дефект лакокрасочного покрытия – «рыбий глаз»


По внешнему виду «рыбий глаз» напоминает большой кратер, в центре которого находится инородная частица. Образуется этот дефект, главным образом, из-за наличия на окрашиваемой подложке капель масла или воды, а также в случае загрязнения маслом или водой лакокрасочного материала.















Дефект лакокрасочного покрытия – белесоватость лакокрасочного покрытия


Белесоватость лакокрасочного покрытия проявляется в виде молочно-белой опалесценции на поверхности покрытия. Белесоватость лакокрасочного покрытия проявляется из-за конденсации влаги воздуха на поверхности ЛКП или при конденсации влаги во время хранения одного из компонентов лакокрасочного материала.











Итак, дефектов лакокрасочных покрытий достаточно много, причин, по которым на лакокрасочном покрытии образуются дефекты, ещё больше, и они весьма индивидуальны для каждого отдельного случая. Но самое главное — это то, как исключить образование дефектов ЛКП во время окрашивания, отверждения или на ранних стадиях эксплуатации лакокрасочного покрытия, так как мы уже упоминали о том, что образование дефектов ЛКП влекут за собой негативные экономические последствия.



Составим небольшую памятку, которая поможет нам избежать образования дефектов на лакокрасочном покрытии:

1. Так как основная масса дефектов ЛКП образуется из-за некачественной подготовки поверхности, необходимо проводить тщательную подготовку поверхности от грязи, песка, пыли, плесени, масла, смазки, ржавчины, окалины, остатков старых лакокрасочных покрытий и др. Интервал времени, между подготовкой поверхности и окрашиванием, должен быть минимально возможным, для исключения нового загрязнения поверхности.

2. Соблюдать заданные технологические режимы окрашивания и отверждения лакокрасочного покрытия (температура, относительная влажность воздуха, время и др.).

3. Не проводить окрасочные работы при неблагоприятных климатических условиях (дождь, туман и др.) При окрашивании металлических поверхностей, температура металлической поверхности должна быть на три градуса больше точки росы (для предотвращения конденсации влаги).

4. Использовать для растворения до рабочей вязкости растворитель, подходящий для данного типа ЛКМ.

5. Окрашивание проводить с помощью чистого и исправного оборудования в чистой спецодежде.

6. Для окрашивания, необходимо использовать лакокрасочные материалы, имеющие сертификат качества и прошедшие входной контроль по качеству.

Большинство дефектов, таких как шагрень, кратеры, сорность, морщинистость, трещины, потёки, пузыри, проколы, «рыбий глаз», удаляются при помощи шлифования покрытия в области образования дефекта с дальнейшем нанесением нового покрытия по основной технологии. Толщина покрытия в зоне проведения ремонта должна соответствовать толщине основного покрытия. Если общая площадь дефектов составляет десять процентов и более, от общей площади окрашенной поверхности, то покрытие удаляют и проводят повторное перекрашивание с предварительной подготовкой поверхности.



www.lakcolor.ru

Дефекты лакокрасочного покрытия | Поможем. Жми.

Давно известно, что качество современных автомобилей уже не то, что было раньше. Качество лакокрасочного покрытия тоже оставляет желать лучшего. Производители гонятся за прибылью и сокращают затраты на производство автомобилей. Автолюбители все чаще замечают дефекты лакокрасочного покрытия автомобиля и прибегают к помощи независимых экспертов для проведения экспертизы лакокрасочного покрытия автомобиля. Дефекты лакокрасочного покрытия — отличный повод для расторжения договора купли-продажи автомобиля.

Дефекты лакокрасочного покрытия автомобиля

Ниже мы решили привести каталог дефектов лакокрасочного покрытия автомобиля, который представил один из ведущих мировых автопроизводителей. В нем представлены основные дефекты ЛКП автомобиля и приведены причины, которые предшествовали образованию дефекта. Считается, что представленная информация является результатом многолетней исследовательской работы этого производителя.


Исследование дефектов лакокрасочного покрытия автомобиля

Как видите проблем с ЛКП у автомобиля немало. Дефекты лакокрасочного покрытия автомобиля подразделяются на производственные и эксплуатационные. Конечно дилеру или продавцу автомобиля удобнее всего, чтобы дефекты ЛКП носили эксплуатационный характер. Тогда Вам придется перекрашивать автомобиль за свой счет. На этом дилер хорошо заработает.

Мы же считаем, что очень много дефектов лакокрасочного покрытия автомобиля имеет именно производственный недостаток, т.к. производитель желает удешевить производство, а от этого страдает качество. И мы в своих исследованиях часто доказывали это.

В своих исследованиях мы не привыкли полагаться на органолептический метод и используем современное высокоточное оборудование (спектрофотометр, блескомер, толщиномер, адгезиметр), которое позволяет нам с уверенностью делать выводы о характере дефектов ЛКП автомобиля.

К слову сказать дефекты лакокрасочного покрытия автомобиля — это отличный повод заменить автомобиль по гарантии или вернуть потраченные на автомобиль деньги. Особенно, если дефекты проявляются на несъемных элементах кузова автомобиля, таких как крыша, задние крылья, пороги и т.д. Ведь все логично и просто. Устранить дефекты ЛКП на этих элементах и привести автомобиль к первозданному виду невозможно. Все равно будет заметно, что эти элементы подвергались окраске. Со съемными элементами (двери, передние крылья, капот, крышка багажника и т.д.) все обстоит несколько иначе, т.к. их можно просто заменить с нового автомобиля. Тогда перекраска не будут так очевидна.

Здесь тоже важная информация для Вас

Прочитали: 1 624

Загрузка…

www.avtoexpert.pro

Дефекты покраски автомобиля



Дефек­ты покрас­ки могут иметь мно­же­ство при­чин. Вооб­ще, что­бы лако­кра­соч­ное покры­тие полу­чи­лось каче­ствен­ным и без зна­чи­тель­ных изъ­я­нов, тре­бу­ет­ся учесть и соблю­сти мно­го пра­вил, фак­то­ров и усло­вий. Про­фес­си­о­нал сво­е­го дела, покра­сив мно­го машин и изу­чив своё ремес­ло дос­ко­наль­но, мно­гое дела­ет авто­ма­ти­че­ски, но даже у про­фи не все­гда всё про­хо­дит глад­ко.

В этой ста­тье я рас­ска­жу о раз­лич­ных дефек­тах, кото­рые воз­ни­ка­ют во вре­мя и после покрас­ки. Рас­смот­рим при­чи­ны их появ­ле­ния, спо­со­бы предот­вра­ще­ния и устра­не­ния.

Подготовка к покраске

Мно­гие про­бле­мы при покрас­ке авто­мо­би­ля воз­ни­ка­ют по при­чине непра­виль­ной пред­ва­ри­тель­ной под­го­тов­ки пане­лей кузо­ва. Это очень важ­ный этап, к кото­ром нуж­но отне­стись очень ответ­ствен­но. Базо­вые момен­ты вклю­ча­ют в себя мато­ва­ние, мой­ку, суш­ку, обез­жи­ри­ва­ние.

Важ­но, что­бы окра­ши­ва­е­мая поверх­ность была сухой и без малей­ше­го намё­ка на кон­ден­сат. Необ­хо­ди­мо, что­бы в поме­ще­нии, где окра­ши­ва­ет­ся маши­на была тем­пе­ра­ту­ра от +10 до +25 гра­ду­сов по Цель­сию. Нуж­но исполь­зо­вать нуж­ные про­пор­ции ком­по­нен­тов крас­ки и пра­виль­но настро­ить крас­ко­пульт. Более подроб­но о под­го­тов­ке маши­ны к покрас­ке мож­но про­чи­тать в дру­гой ста­тье.

Дефекты покраски

Рыбий глаз

«Рыбий глаз» – это малень­кие круг­лые обра­зо­ва­ния, похо­жие на кра­те­ры, кото­рые появ­ля­ют­ся во вре­мя или сра­зу после нане­се­ния слоя крас­ки.



При­чи­на:

• В основ­ном, нане­се­ние крас­ки на поверх­ность, кото­рая не была нор­маль­но очи­ще­на и обез­жи­ре­на. На ней оста­лись части­цы жира, сили­ко­на, мас­ла или вос­ка.
• В каче­стве обез­жи­ри­ва­те­ля мог­ли при­ме­нить рас­тво­ри­тель, кото­рый не обез­жи­рил нор­маль­но поверх­ность.



• В воз­ду­хе из ком­прес­со­ра при­сут­ству­ют частич­ки воды и мас­ла.
• Исполь­зо­вал­ся нека­че­ствен­ный раз­ба­ви­тель.

Для предот­вра­ще­ния дефек­та нуж­но тща­тель­но обез­жи­ри­вать поверх­ность, исполь­зуя чистую без­вор­со­вую сал­фет­ку. Так­же мож­но в крас­ку добав­лять анти­си­ли­ко­но­вую добав­ку.

Смор­щи­ва­ние

Смор­щи­ва­ние или под­ня­тие крас­ки про­ис­хо­дит, когда слой ста­рой крас­ки съё­жи­ва­ет­ся во вре­мя нане­се­ния ново­го покры­тия или во вре­мя суш­ки све­же­на­не­сён­но­го лако­кра­соч­но­го покры­тия.



При­чи­на:

• Рас­тво­ри­те­ли, кото­рые нахо­дят­ся в новой крас­ке воз­дей­ству­ют на ста­рое покры­тие.
• Окра­ши­ва­е­мое покры­тие не пол­но­стью затвер­де­ло, либо когда вто­рой слой ново­го покры­тия нано­сил­ся после слиш­ком дли­тель­ной суш­ки пер­во­го слоя.



• Несов­ме­сти­мость ста­ро­го покры­тия на ком­по­нен­ты ново­го.

Что­бы устра­нить такой дефект нуж­но либо пол­но­стью сни­мать ста­рое покры­тие, либо рас­пы­лять слой изо­ли­ру­ю­ще­го грун­та.

Веро­ят­ность под­ня­тия и смор­щи­ва­ния крас­ки сни­жа­ет­ся, если пер­вый слой/слои нано­сить не очень мок­ро. Для это­го пер­вые слои нуж­но делать «туман­ны­ми» с уве­ли­чен­но­го рас­сто­я­ния. Более подроб­но об этом дефек­те може­те про­чи­тать в ста­тье “Если под­ня­ло крас­ку”.

Обес­цве­чен­ное пят­но

Это когда на све­жем покры­тии появ­ля­ет­ся пят­но (обыч­но крас­но­го или жёл­то­го цве­та).

При­чи­на:

• Это полу­ча­ет­ся когда рас­тво­ри­тель све­жей крас­ки рас­тво­ря­ет пиг­мен­ты на ста­ром покры­тии, и они под­ни­ма­ют­ся на поверх­ность ново­го покры­тия.
• Ино­гда может не раз­ме­шан­ный отвер­ди­тель от шпа­клёв­ки так воз­дей­ство­вать на новое покры­тие.

Что­бы спра­вить­ся с этой про­бле­мой нуж­но подо­ждать, когда новое покры­тие с пят­ном пол­но­стью про­сох­нет, потом под­го­то­вить поверх­ность к покрас­ке, нане­сти слой изо­ли­ру­ю­ще­го грун­та. Потом сно­ва выждать, когда всё высох­нет, под­го­то­вить поверх­ность и уже потом нане­сти све­жую крас­ку, не боясь появ­ле­ния дефек­та.

Затуманивание/матовость

Появ­ле­ние мато­во­сти глян­це­вой поверх­но­сти после высы­ха­ния. Этот дефект воз­ни­ка­ет доста­точ­но часто и у него может быть несколь­ко при­чин.



При­чи­на:

• Одной из при­чин может быть недо­ста­точ­ная выдерж­ка вре­ме­ни после нане­се­ния пер­во­го слоя.
• Дру­гой при­чи­ной может быть недо­ста­точ­но хоро­шая вен­ти­ля­ция в поме­ще­нии, где про­ис­хо­дит окра­ши­ва­ние, либо её пол­ное отсут­ствие. Испа­рив­ши­е­ся рас­тво­ри­те­ли от пер­во­го нане­сён­но­го покры­тия как бы «зави­са­ют» в воз­ду­хе и дей­ству­ют с ещё не засох­шим финиш­ным покры­ти­ем. Таким обра­зом, они вызы­ва­ют его мато­вость.



• Дру­гая воз­мож­ная при­чи­на – это слиш­ком корот­кое вре­мя суш­ки меж­ду сло­я­ми и исполь­зо­ва­ние дешё­вых раз­ба­ви­те­лей. Ино­гда при­чи­на – слиш­ком тол­стое финаль­ное покры­тие.

Реша­ет­ся про­бле­ма после­ду­ю­щей абра­зив­ной поли­ров­кой. Предот­вра­тить мато­вость мож­но соблю­де­ни­ем всех необ­хо­ди­мых усло­вий раз­бав­ле­ния, нане­се­ния и меж­с­лой­ной суш­ки, а так­же обо­ру­до­ва­ни­ем вен­ти­ля­ции.

Рас­трес­ки­ва­ние

Выра­жа­ет­ся в тре­щи­нах раз­лич­ной дли­ны и шири­ны, кото­рые появ­ля­ют­ся на поверх­но­сти.



Эта про­бле­ма име­ет мно­же­ство воз­мож­ных при­чин.

При­чи­на:

• Наи­бо­лее частые при­чи­ны – слиш­ком тол­стая плён­ка крас­ки или лака.
• Cлиш­ком корот­кое вре­мя меж­с­лой­ной суш­ки.
• Уско­ре­ние суш­ки ниж­не­го слоя (к при­ме­ру с помо­щью фена)
•  Исполь­зо­ва­ние слиш­ком боль­шо­го коли­че­ства отвер­ди­те­ля.

Един­ствен­ный путь решить эту про­бле­му – снять все дефект­ные слои и пере­кра­сить поверх­ность сно­ва.

Опять же, предот­вра­ща­ет­ся про­бле­ма соблю­де­ни­ем всех инструк­ций сме­ши­ва­ния, нане­се­ния и суш­ки лако­кра­соч­ных мате­ри­а­лов.

Подтёки/смещения крас­ки или лака

Этот дефект слу­ча­ет­ся доста­точ­но часто, осо­бен­но у нович­ков. Любой про­фес­си­о­нал когда-то делал под­тё­ки.



При­чи­на:

• Cлиш­ком близ­кое рас­по­ло­же­ние крас­ко­пуль­та к поверх­но­сти, слиш­ком мед­лен­ное дви­же­ние покра­соч­но­го писто­ле­та во вре­мя рас­пы­ле­ния и покры­тие одной обла­сти два раза под­ряд без суш­ки.
• Слиш­ком мно­го раз­ба­ви­те­ля при раз­бав­ле­нии крас­ки и окра­ши­ва­ние в холод­ном поме­ще­нии, так­же мож­но при­чис­лить к воз­мож­ным при­чи­нам этой про­бле­мы.



Для предот­вра­ще­ния под­тё­ков нуж­но соблю­дать необ­хо­ди­мую дистан­цию от поверх­но­сти, дви­гать писто­лет сра­зу после нача­ла фор­ми­ро­ва­ния глян­ца и про­кон­тро­ли­ро­вать тем­пе­ра­ту­ру внут­ри поме­ще­ния, где про­ис­хо­дит окра­ши­ва­ние. Не нуж­но забы­вать и о пра­виль­ных про­пор­ци­ях сме­ши­ва­ния крас­ки и лака. Подроб­нее о том, как кра­сить без под­тё­ков, може­те про­чи­тать здесь.

Уби­ра­ют­ся под­тё­ки либо пере­кра­ши­ва­ни­ем, либо шли­фо­ва­ни­ем места под­тё­ка после пол­но­го затвер­де­ва­ния крас­ки и после­ду­ю­щей поли­ров­кой. О дру­гих мето­дах устра­не­ния под­тё­ков може­те про­чи­тать ста­тью “как убрать под­тё­ки после покрас­ки”.

Шаг­рень (эффект “апель­си­но­вой кор­ки”)

Шаг­рень тоже доста­точ­но частое явле­ние.



При­чи­на:

• Недо­ста­точ­но жид­ко раз­ве­дён­ный лако­кра­соч­ный мате­ри­ал и рас­пы­ле­ние со слиш­ком низ­ким дав­ле­ни­ем.
• Слиш­ком быст­рый раз­ба­ви­тель и слиш­ком тол­стые слои.
• Непра­виль­ные настрой­ки крас­ко­пуль­та.
• Пер­вый слой был нане­сён слиш­ком сухо. После­ду­ю­щие слои повто­ря­ют струк­ту­ру пер­во­го.



Реша­ет­ся про­бле­ма шли­фо­ва­ни­ем абра­зи­вом P1200 – P2000 и после­ду­ю­щая поли­ров­ка. Либо же более кар­ди­наль­но – пере­крас­ка поверх­но­сти с нор­маль­ны­ми настрой­ка­ми писто­ле­та и нор­маль­но раз­ве­дён­ной крас­кой.

Окун­то­ри­ва­ние (про­яв­ле­ние кон­ту­ра ремонт­ной обла­сти)

Такое про­ис­хо­дит, когда рас­тво­ри­тель из све­же­го слоя крас­ки про­ни­ка­ет и воз­дей­ству­ет на неко­то­рую зону под­лож­ки (обыч­но загрун­то­ван­ную ремонт­ную область). Это выгля­дит как мор­щин­ки вокруг опре­де­лён­ной обла­сти.

При­чи­на:

• Это может быть область, загрун­то­ван­ная одно­ком­по­нент­ным грун­том.
• Пло­хая под­го­тов­ка поверх­но­сти, в част­но­сти кра­ёв ремонт­ной обла­сти. Круп­ные цара­пи­ны вокруг загрун­то­ван­но­го участ­ка вос­при­им­чи­вы к рас­тво­ри­те­лю крас­ки.

Что­бы предот­вра­тит такой дефект, луч­ше все­гда грун­то­вать двух­ком­по­нент­ны­ми грун­та­ми. Если на поверх­но­сти несколь­ко неболь­ших ремонт­ных обла­стей, то луч­ше под­го­тав­ли­вать и загрун­то­вы­вать боль­шую область, вклю­ча­ю­щие малень­кие.

Реша­ет­ся про­бле­ма шли­фо­ва­ни­ем дефект­ной обла­сти и нане­се­ни­ем слоя изо­ли­ру­ю­ще­го грун­та и после­ду­щее пере­кра­ши­ва­ние.

Пузырь­ки воз­ду­ха под крас­кой

Пузырь­ки воз­ду­ха под крас­кой слу­жат при­чи­ной появ­ле­ния малень­ких кра­те­ров, кото­рые по внеш­не­му виду напо­ми­на­ют дефек­ты «рыбий глаз».

 При­чи­на:



• Перед нане­се­ни­ем крас­ку или лак взбал­ты­ва­ли и не подо­жда­ли, когда пузырь­ки исчез­нут.
• Кон­ден­сат под крас­кой.
• Вода в воз­ду­хе из ком­прес­со­ра.
• Непра­виль­ные настрой­ки писто­ле­та.

В зави­си­мо­сти от серьёз­но­сти, про­бле­ма реша­ет­ся шли­фо­ва­ни­ем абра­зи­ва­ми P1200-P2000 и после­ду­ю­щей поли­ров­кой, либо пере­крас­кой поверх­но­сти.

Цара­пи­ны от шли­фо­ва­ния (рис­ки)

Сле­ды от шли­фо­ва­ния про­яв­ля­ют­ся как линии на крас­ке.



При­чи­на:

• Непра­виль­ная под­го­тов­ка к покрас­ке. Была исполь­зо­ва­на шли­фо­валь­ная бума­га со слиш­ком круп­ным абра­зи­вом.
• Шли­фо­ва­ние недо­су­шен­но­го грун­та перед покрас­кой.
• Слиш­ком тон­кий слой ново­го лако­кра­соч­но­го покры­тия.

Ино­гда уда­ёт­ся убрать сле­ды от шли­фо­ва­ния, после пол­но­го высы­ха­ния крас­ки и её про­сад­ки в цара­пи­ны. В этом слу­чае помо­жет абра­зив­ная поли­ров­ка. Если же цара­пи­ны оста­лись под лаком, то тогда уже, что­бы их убрать, нуж­но пере­кра­ши­вать поверх­ность.

Предот­вра­тить это мож­но соблю­дая пра­ви­ла под­го­тов­ки поверх­но­сти и поэтап­но умень­шая гра­да­цию абра­зи­ва шли­фо­валь­ной бума­ги.

Отсла­и­ва­ние

Это поте­ря адге­зии меж­ду лако­кра­соч­ным сло­ем и под­лож­кой.



При­чи­на:

• Пло­хая под­го­тов­ка поверх­но­сти. Обыч­но пло­хая шли­фов­ка или очист­ка (обез­жи­ри­ва­ние).
• Пре­вы­ше­но вре­мя суш­ки пер­во­го слоя.
• Нане­се­ния несов­ме­сти­мой крас­ки.

Предот­вра­ще­ние про­бле­мы состо­ит в пра­виль­ном выпол­не­нии всех эта­пов под­го­тов­ки и нане­се­ния крас­ки.

Отвер­стия

Отвер­стия быва­ют внут­ри и свер­ху шпа­клёв­ки и оста­ют­ся на грун­те и крас­ке.

При­чи­на:

• Пузырь­ки воз­ду­ха обра­зу­ют­ся и оста­ют­ся в шпа­клёв­ке во вре­мя сме­ши­ва­ния. Эти пузырь­ки про­яв­ля­ют­ся после шли­фо­ва­ния, созда­вая малень­кие отвер­стия. Ино­гда воз­дух, кото­рый собрал­ся в этих отвер­стия дей­ству­ет на верх­ний слой лако­кра­соч­но­го покры­тия после окра­ши­ва­ния, под­ни­ма­ясь и обра­зуя кра­тер.

Что­бы предот­вра­тить появ­ле­ние отвер­стий от пузырь­ков воз­ду­ха, шпа­клёв­ка долж­на сме­ши­вать­ся пра­виль­но и нано­сит­ся тон­ки­ми сло­я­ми.

Пыль и мусор

Это одна из самых частых про­блем при покрас­ке в посред­ствен­ных усло­ви­ях.



При­чи­на:

• Пло­хая под­го­тов­ка поверх­но­сти.
• Запы­лен­ность поме­ще­ния, где про­ис­хо­дит окра­ши­ва­ние.
• Пыль­ная одеж­да маля­ра.
• Неот­филь­тро­ван­ная крас­ка с части­ца­ми мусо­ра.

Для устра­не­ния пыли и мусо­ра в крас­ке потре­бу­ет­ся после пол­но­го затвер­де­ва­ния отшли­фо­вать окра­шен­ную поверх­ность абра­зи­ва­ми P1200-P2000 и отпо­ли­ро­вать.



Пол­но­стью от пыли, пожа­луй, невоз­мож­но изба­вить­ся, но зна­чи­тель­но сокра­тить, воз­мож­но. Для это­го нуж­но всё тща­тель­но про­пы­ле­со­сить в мастер­ской, сде­лать влаж­ную убор­ку. Мож­но так­же, по воз­мож­но­сти, все поверх­но­сти мастер­ской закрыть поли­эти­ле­но­вым укрыв­ным мате­ри­а­лом. Так­же важ­но орга­ни­зо­вать вен­ти­ля­цию.

Мед­лен­ное затвер­де­ва­ние

Мед­лен­ное затвер­де­ва­ние или мяг­кость лако­кра­соч­ной поверх­но­сти про­яв­ля­ет­ся, когда крас­ка вро­де бы высох­ла, но оста­лась мяг­кой на ощупь и вос­при­им­чи­вой к повре­жде­ни­ям и воз­дей­ствию воды.



При­чи­на:

• Cлиш­ком тол­стые слои крас­ки или лака и пло­хая про­суш­ка меж­ду ними.
• Было добав­ле­но слиш­ком мало или слиш­ком мно­го отвер­ди­те­ля.
• Мог быть исполь­зо­ван непра­виль­ный раз­ба­ви­тель, не соот­вет­ству­ю­щий тем­пе­ра­тур­ным усло­ви­ям.
• Слиш­ком низ­кая тем­пе­ра­ту­ра в поме­ще­нии, где окра­ши­ва­ет­ся авто­мо­биль и высо­кая влаж­ность.



• Крас­ка с пре­вы­шен­ным сро­ком год­но­сти.

При такой про­бле­ме хоро­шо может помочь инфра­крас­ная суш­ка. Она про­су­ши­ва­ет все слои изнут­ри.

Если про­пор­ции сме­ши­ва­ния были нару­ше­ны незна­чи­тель­но, то про­сто будет уве­ли­че­но вре­мя высы­ха­ния при нор­маль­ных тем­пе­ра­тур­ных усло­ви­ях. Если крас­ка не при каких усло­ви­ях не высы­ха­ет, то её нуж­но уда­лять, грун­то­вать поверх­ность и кра­сить зано­во дру­гой ерас­кой.

Про­сад­ка

Подоб­ный дефект может про­яв­лять­ся, когда ремонт­ная область ста­но­вит­ся види­мой через несколь­ко дней после ремон­та.



При­чи­на:

• Шпа­клёв­ка мог­ла пол­но­стью не затвер­деть и про­се­ла уже после окра­ши­ва­ния.

Пузырь­ки от испа­ре­ний рас­тво­ри­те­ля (вски­па­ние)

Пузырь­ки от рас­тво­ри­те­ля или «вски­па­ние», как этот дефект ино­гда назы­ва­ют, пред­став­ля­ет собой малень­кие пузырь­ки или кра­те­ры на поверх­но­сти крас­ки. Это неис­па­рив­ший­ся рас­тво­ри­тель остал­ся под плён­кой засох­ше­го верх­не­го слоя.



При­чи­на:

• Мог исполь­зо­вать­ся слиш­ком быст­рый раз­ба­ви­тель или дру­гие фак­то­ры, кото­рые уско­ри­ли слиш­ком быст­рое высы­ха­ние верх­не­го слоя. То есть, у рас­тво­ри­те­ля не хва­ти­ло вре­ме­ни испа­рить­ся, так как свер­ху уже обра­зо­ва­лась плён­ка.
• Был нане­сён слиш­ком тол­стый слой крас­ки или лака. Свер­ху обра­зо­вы­ва­ет­ся плён­ка, а весь осталь­ной слой про­дол­жа­ет сох­нуть, испа­ряя рас­тво­ри­тель.

В такой ситу­а­ции часто при­хо­дит­ся пере­кра­ши­вать поверх­ность, исполь­зуя более мед­лен­ный раз­ба­ви­тель.

Пят­ни­стость

Пят­ни­стость, а так­же поло­са­тость быва­ет на крас­ках с эффек­том «метал­лик». Так полу­ча­ет­ся, когда чешуй­ки рас­по­ла­га­ют­ся нерав­но­мер­но, фор­ми­ру­ют­ся обла­сти с боль­шой кон­цен­тра­ци­ей чешу­ек «метал­ли­ка» и места, где их очень мало. Полу­ча­ют­ся свет­лые и тём­ные пят­на и поло­сы. Такая же про­бле­ма может воз­ник­нуть при нане­се­нии «пер­ла­мут­ро­вых» кра­сок.



При­чи­на:

• Несба­лан­си­ро­ван­ный факел крас­ко­пуль­та.
• Пере­бор с добав­ле­ни­ем в крас­ку раз­ба­ви­те­ля.
• Нане­се­ние лака до того как высох слой базы.
• Непра­виль­ное пере­кры­ва­ние рядов во вре­мя окрас­ки.

Что­бы предот­вра­тить появ­ле­ние таких пятен и полос нуж­но про­кон­тро­ли­ро­вать каче­ство рас­пы­ля­е­мо­го факе­ла, раз­во­дить крас­ку в пра­виль­ных про­пор­ци­ях, ждать не менее 30 минут после нане­се­ния базы, а так­же пра­виль­но нано­сить базу и лак, пере­кры­вая ряды крас­ки на 50–75%. При нане­се­нии финиш­ных сло­ёв базы нуж­но уве­ли­чи­вать рас­сто­я­ние от крас­ко­пуль­та до поверх­но­сти. Более подроб­но може­те про­чи­тать ста­тью “как кра­сить метал­ли­ком”.

Что­бы устро­ить пят­на и поло­сы, при­дёт­ся под­го­то­вить поверх­ность зано­во и пере­кра­сить.

Обра­зо­ва­ние пузы­рей

Раз­ду­тые обла­сти могут появить­ся на поверх­но­сти крас­ки спу­стя неде­лю. Такое слу­ча­ет­ся из-за вла­ги, кото­рая оста­ёт­ся под крас­кой.

При­чи­на:

• Это может быть из-за повы­шен­ной влаж­но­сти во вре­мя нане­се­ния крас­ки или неви­ди­мо­го кон­ден­са­та на окра­ши­ва­е­мой поверх­но­сти.
• Вла­га из ком­прес­со­ра из-за пло­хо­го или неис­прав­но­го водо­от­де­ли­те­ля.

При воз­ник­но­ве­нии такой про­бле­мы луч­ше пере­кра­сить поверх­ность, пред­ва­ри­тель­но счи­стив нане­сён­ное покры­тие.

Про­све­чи­ва­ние под­лож­ки

Такая про­бле­ма наблю­да­ет­ся после окра­ши­ва­ния поверх­но­сти и ино­гда замет­на толь­ко при опре­де­лён­ном осве­ще­нии.



При­чи­на:

• Недо­ста­точ­ное коли­че­ство и тол­щи­на сло­ёв крас­ки.
• Крас­ка со сла­бой укрыв­ной спо­соб­но­стью.
• Слиш­ком боль­шая кон­цен­тра­ция раз­ба­ви­те­ля в кра­се.

Неко­то­рые цве­та краски име­ют сла­бую укры­ви­стость и тре­бу­ют нане­се­ния на под­лож­ку (грунт) опре­де­лён­но­го цве­та. При сла­бо­укры­ви­стых цве­тах тре­бу­ет­ся нане­се­ние боль­ше­го чис­ла сло­ёв крас­ки чем обыч­но. Важ­но в этом слу­чае соблю­дать меж­с­лой­ную суш­ку каж­до­го слоя.

Поде­лить­ся “Дефек­ты покрас­ки авто­мо­би­ля”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Дефекты лакокрасочного покрытия и их устранение

Дефекты и повреждение лакокрасочного покрытия (ЛКП)

Справочник повреждений лакокрасочного покрытия.

Повреждения, вызванные неправильной обработкой:
• Раковины
• «Выкипание» лакокрасочного материала
• Нарушения сцепляемости
• Нарушения сцепляемости прозрачного лака
• Борозды от шлифовки
• Полосообразование
• Отслаивание/сколы на пластмассовых элементах
• Сколы на полиэфирных материалах
• Пятна перекиси на поверхностях типа «металлик»
• Образование трещин
• Усадка/заметность границы зоны ремонта
• Образование пузырей
• Лёгкое растворение на поверхности
• Образование муара/ряби на лакокрасочной плёнке
• Образование вуали, мутность
• Крапинки/металлические частички
• Метамерия/Цветовые отклонения
• Размытости
• Потеря блеска
• Укрывистость/Участки с недостаточной толщиной лакокрасочного покрытия
• Нарушение характеристик покрытия/»Апельсиновая корка»
• Включения грязи в лакокрасочной основе покрытий типа «металлик»
• Включения грязи в эмали
• Водные пятна
• Потеки краски
• Голограмм

Рассмотрим более детально повреждения, вызванные неправильной обработкой покрытия автомобиля:

Раковины:






Кратерообразные, отдельные или многочисленные углубления с высокими краями в эмали или в промежуточных слоях.


Причина/Картина дефекта:

• Окрашиваемая поверхность недостаточно очищена средством для удаления силикона.
• Воздух в распылителе загрязнен остатками масла и водными осаждениями.
• Покрытие фильтра не отвечает требованиям.
• Применение силиконосодержащих политур, средств ухода или спреев (например: Cockpit-Spray).
• Остатки масла, мастик, жиров, силикона.
• Рабочая одежда, испачканная силиконосодержащими средствами.

Устранение дефекта:

• Зашлифуйте поверхность лакокрасочного покрытия, очистите средством для удаления силикона и нанесите тонкий слой эмали за один проход. Дайте хорошо схватиться, после чего несколько раз повторите операцию нанесения и просушки тонких слоев.

«Выкипание» лакокрасочного материала:



Маленькие, твердые, закрытые или лопнувшие пузырьки в эмали. Они либо появляются в скоплениях на отдельных участках или рассеиваются поодиночке по всей поверхности. Аншлиф освобождает большую полость, под которой зачастую различим слой грунта.

Причина/Картина дефекта:

• Лакокрасочное покрытие было нанесено слишком толстым слоем.
• Не были соблюдены предписанные сроки промежуточного проветривания и окончательной сушки.
• Не были соблюдены предписанные вязкость и давление распыления.
• Применение неподходящих отвердителей и разбавителей. (не оптимально согласованная комбинация растворителей в лакокрасочной системе).
• Плохие условия в окрасочной камере.
Устранение дефекта:
• Отдельные пузырьки могут быть устранены полированием.
• После полного высыхания зашлифуйте эмаль на пораженных участках, очистите средством для удаления силикона и заново окрасьте. Возможные еще оставшиеся поры изолируйте двухкомпонентной акриловой жидкой шпатлевкой.
• При более крупных повреждениях полностью сошлифуйте эмаль и заново нанесите лакокрасочное покрытие.

Нарушения сцепляемости (адгезии):


Отслаивание всего покрытия от окрашиваемой поверхности или между отдельными слоями. Нарушения сцепляемости иногда могут быть распознаны только при внешнем воздействии (удары камней).

Причина/Картина дефекта:

• Окрашиваемая поверхность недостаточно очищена (ржавчина, жир, влага, абразивная пыль, чистящие средства).
•  Применен неподходящий материал.
• Слишком короткая сушка и проветривание.
• Основа лакокрасочного покрытия была нанесена не «сырое-по-сырому»; промежуточная сушка была слишком длинной.
• Отсутствие промежуточной шлифовки.
• Образование конденсата из-за температурных колебаний.
• Неквалифицированная первичная обработка (прежде всего для пластмасс).
• Пережог катафорезного слоя/промежуточной шпатлевки.
Устранение дефекта:

• Проведите внутреннюю шлифовку поврежденного участка и заново окрасьте. Последовательно восстановите лакокрасочное покрытие в соответствии с ATI’s.



Нарушения сцепляемости прозрачного лака:




Отслаивание прозрачного лака от лакокрасочной основы.

Причина/Картина дефекта:


• Слишком большая толщина слоя лакокрасочной основы.
• Слишком длинные отрезки промежуточного и окончательного проветривания лакокрасочной основы.
• Неправильное количественное соотношение прозрачный лак/отвердитель.
Устранение дефекта:
• Проведите финишную шлифовку поврежденного участка и заново окрасьте.

Борозды от шлифовки:





Отдельное или обширное скопление борозд или следов шлифовки, зачастую с поднятыми краями. На лакокрасочных покрытиях типа «металлик» они проявляются как светло-темные полосы.

Причина/Картина дефекта:


• Слишком грубо отшлифована шпатлевка.
• Слишком грубо отшлифована жидкая шпатлевка.
• Жидкая шпатлевка перед шлифовкой недостаточно просохла.
• Слишком грубо отшлифован старый лакокрасочный слой.
• Мягкие, эластичные окрашиваемые поверхности, (например TPA) обработаны слишком едким разбавителем и потому слегка растворилась их поверхность.
• Эмаль нанесена слишком тонким слоем.
Устранение дефекта:
• При незначительности повреждения после просушки эмали тонко отшлифуйте и отполируйте его.
• При значительных повреждениях или при лакокрасочных покрытиях типа «металлик», отшлифуйте лакокрасочную или окрашиваемую поверхность и по возможности удалите борозды, после чего изолируйте и заново окрасьте.

Полосообразование:




Различные, полособразные цветовые/эффектные образования на светлых/темных участках покрытий типа «металлик».

Причина/Картина дефекта:


• Неисправность распылителя.
• Неправильное давление распыления.
• Неподходящий разбавитель.
• Неправильная вязкость (текучесть) распыляемого материала.
• Слишком короткое проветривание.
• Неподходящая температура обработки.
Устранение дефекта:

• Равномерно нанесите лакокрасочную основу.
• Отремонтируйте распылитель.
• После просушки прозрачного лака зашлифуйте и заново окрасьте поверхность.

Отслаивание/сколы на пластмассовых элементах:






Недостаточная адгезия между эмалью и шпатлевкой или/и грунтовкой. Зачастую это приводит к полному отделению лакокрасочного покрытия от пластмассового элемента.

Причина/Картина дефекта:

• Пластмассовый элемент плохо очищен; термическая обработка элемента не была проведена или была проведена неудовлетворительно.
• Были использованы неподходящие чистящие средства.
• Были использованы неподходящие материалы.
• Влажность.
• Пережог или недожог лакокрасочного покрытия.
• Плохое качество или отсутствие промежуточной шлифовки.
Устранение дефекта:


• Сошлифуйте поврежденные слои лакокрасочного покрытия и обновите лакокрасочное покрытие.
• В крайнем случае замените пластмассовый элемент.

Сколы на полиэфирных материалах:


Различия в цветовых оттенках или пятна на дополнительном покрытии прежде неокрашенной пластмассы.

Причина/Картина дефекта:


• Пластмасса не подходит для нанесения лакокрасочного покрытия.
• Неправильный подбор вещества, повышающего адгезию.
• Были использованы неустойчивые к растворителям лакокрасочные материалы.
Устранение дефекта:

• Нанесение нового лакокрасочного покрытия с использованием подходящих материалов.
• Установите неокрашенные новые элементы (по желанию клиента).

Пятна перекиси на поверхностях типа «металлик»:


Появляющиеся на лакокрасочном покрытии после долгой сушки пятна, отличающиеся по цвету и искажающие цветовые оттенки.

Причина/Картина дефекта:

• Слишком много отвердителя в полиэфирной шпатлевке (причиной такого дефекта может быть содержание отвердителя свыше 3%).
• Полиэфирная шпатлевка и отвердитель плохо перемешаны между собой.
Устранение дефекта:

• Отшлифуйте, изолируйте полиэфирной или эпоксидной жидкой шпатлевкой и заново окрасьте.

Образование трещин;



Трещины различной длины и глубины, идущие во всех направлениях.

Причина/Картина дефекта:

· Слишком толстый слой покрытия.

• Многократное нанесение лакокрасочного покрытия.
• Температурные колебания.
• Механические воздействия, например, деформации.
• Не (полностью) отверждённые окрашиваемые поверхности.
• Непросушенное старое лакокрасочное покрытие.
• Отсутствие или недостаточная добавка отвердителя.
• Применение двухкомпонентных материалов на поверхностях «нитро» или на TPA.
Устранение дефекта:

• Сошлифуйте слои покрытия вплоть до дефектной поверхности и нанесите новое лакокрасочное покрытие (нанесите грунтовку, жидкую шпатлевку и распылением нанесите эмаль).

Усадка/заметность границы зоны ремонта:






Подъем или западание границ зоны ремонта (кромка на эмали), нарушение характеристик и потеря блеска эмали.

Причина/Картина дефекта:

· Старый лакокрасочный слой отшлифован не без переходов.

• Шпатлевка и жидкая шпатлевка на вязкоэластичном заводском грунте.
• Шпатлевка отшлифована и покрыта краской в незатвердевшем состоянии.
• Исходные материалы обработаны слишком рано, окрашиваемая поверхность не полностью отверждена.
• Грунт нанесен слишком толстым слоем и недопросушен.
• Слишком грубая шлифовальная бумага.
• Эмаль слишком разбавлена.
Устранение дефекта:

• После отверждения эмали тонко отшлифуйте и отполируйте поверхность, по возможности изолируйте жидкой шпатлевкой и заново окрасьте.

Образование пузырей:






Маленькие, точечные, заполненные воздухом или водой пузырьки на лакокрасочном покрытии. При замкнутой пленке лакокрасочного покрытия их величина варьируется от булавочной головки до острия булавки. Расположение и скопление очень различно. На развитой стадии — круглые отслаивания покрытия от основы. Это не «выкипание» и не коррозия.

Причина/Картина дефекта:

• Окрашиваемая поверхность впитала влагу.
• Недостаточная просушка окрашиваемой основы после мокрой шлифовки (особенно в случае с полиэфирными материалами).
• Слишком высокая влажность воздуха перед нанесением лакокрасочной основы; образование водного конденсата из-за температурных колебаний.
• Не прошлифованы поры и раковины окрашиваемой поверхности.
• Полиэфирный материал не изолирован.
• Пот на ладонях.
• Наличие солей и минералов в шлифовочной воде.
• Воздух в распылителе загрязнен.
Устранение дефекта:

• Сошлифуйте покрытие на поврежденном участке, остальную поверхность отшлифуйте до матового состояния, очистите средством для удаления силиконов, изолируйте жидкой шпатлевкой и заново окрасьте.

Лёгкое растворение на поверхности:






Лакокрасочная основа протраливается прозрачным лаком. Из-за этого алюминиевые пигменты меняют свою ориентацию. Также и цвет, по сравнению с нормальным, кажется более серым. Вследствие этого тускнеет поверхностная структура прозрачного лака.

Причина/Картина дефекта:


• Лакокрасочная основа нанесена слишком сырой.
• Отсутствие промежуточного проветривания.
• Слишком толстый слой покрытия.
Устранение дефекта:

• Шлифовка и нанесение нового лакокрасочного покрытия.

Образование муара/ряби на лакокрасочной плёнке:






Подъемы/рябь на поверхности лакокрасочного покрытия.

Причина/Картина дефекта:


• Первичное лакокрасочное покрытие не отвердело или не было протравлено.
• Места промежуточной шлифовки от прозрачного лака к лакокрасочной основе не изолированы жидкой шпатлевкой, либо изолированы неподходящей шпатлевкой.
• Неподходящая окрашиваемая поверхность (например оркашенные распылением поверхности TPA или «нитро»).
• Применение неподходящих грунтов, эмалей и разбавителей.
• Несогласованные друг с другом лакокрасочные системы.
• Несоблюдение указанной продолжительности проветривания при методе «сырое-по-сырому».
• Слишком рано переработанная синтетическая смола эмали (алкидная смола).
Устранение дефекта:

• После просушки полностью удалите эмаль и разъеденную основу на пораженном участке и заново нанесите лакокрасочное покрытие.
• Перед нанесением эмали проведите шлифовку всей поверхности.

Образование вуали, мутность:





Различные, пятнообразные цветовые/эффектные образования на светлых/темных участках покрытий типа «металлик».

Причина/Картина дефекта:


• Неисправность распылителя, сопла распылителя или неверное давление распыления.
• Отклонения в вязкости материала, технике распыления, продолжительности проветривания и в температуре внутри окрасочного помещения.
• Неподходящий разбавитель.
Устранение дефекта:

• Капельный метод перед нанесением прозрачного лака.
• После просушки прозрачного лака проведите шлифовку поверхности и заново окрасьте.

Крапинки:

Выступающие из лакокрасочной пленки островерхие частички.

Причина/Картина дефекта:


• Грунтовочный лак покрытия типа «металлик» был нанесен слишком сухо, вследствие чего металлические частички не смогли в него погрузиться. Прозрачный лак не смог покрыть эти вертикально стоящие частички, так как воздух в распылителе был слишком горячим или температура в окрасочной камере была слишком высокой.

Устранение дефекта:

• После высыхания лакокрасочной поверхности проведите легкую шлифовку шлифовочной бумагой с величиной зерна P800, очистите средством для удаления силикона и нанесите поверх новый слой прозрачного лака.

Метамерия/ Цветовые отклонения:


Одинаковые на вид цветовые оттенки при перемене освещения (дневной свет/искусственный свет) демонстрируют различия. Различие в пигментном составе между оригинальным и ремонтным лакокрасочным покрытием.

Причина/Картина дефекта:


• Применение лакокрасочных материалов с неправильной пигментацией, к примеру, зеленый можно получить из желтого и синего, или непосредственно из зеленого.
• Применение неподходящих составных и финишных лаков для придания оттенка.
Устранение дефекта:

• Нанесение нового лакокрасочного покрытия с использованием подходящих лакокрасочных материалов.

Размытости:






Из-за взаимодействия поверхностного напряжения и очень различной специфической плотности разных пигментов, на поверхности свеженанесенных, еще не просохнувших лакокрасочных покрытий могут образоваться завихрения, следствием которых является выделение пигментов.

Причина/Картина дефекта:


• Слишком большая толщина слоя, лакокрасочные материалы плохо перемешаны.
Устранение дефекта:

• Шлифовка и нанесение нового лакокрасочного покрытия.

Потеря блеска:


Тусклые молочные помутнения лакокрасочного покрытия с более или менее равномерной потерей блеска.

Причина/Картина дефекта:

• Холод и низкая влажность воздуха.
• Жара и высокая влажность воздуха.
• Травление на окрашиваемой поверхности.
• Неправильное отверждение или сырой отвердитель.
• Лакокрасочный материал слишком разбавлен.
• Слишком высока доля пигментов из-за плохого перемешивания.
• Неоптимальная сушка.
Устранение дефекта:

• После высыхания устраните потускнения полировкой. В случае неудачи проведите шлифовку всей поверхности и еще раз окрасьте.


Укрывистость/Участки с недостаточной толщиной лакокрасочного покрытия:




Различные цветовые оттенки поверхности. Здесь не достигнута минимальная толщина слоя. Последствия проявляются от локально ограниченного отклонения от цветового оттенка в виде отдельных пятнышек в зоне распыления, вплоть до полного отсутствия эмали.

Причина/Картина дефекта:


• Некорректная, неоднородная окрашиваемая поверхность (эффектная лакировка).
• Неправильная жидкая шпатлевка в трехслойных покрытиях.
• Недостаточное нанесение эмали.
Устранение дефекта:

• Проведите шлифовку поверхности и заново окрасьте.

Нарушение характеристик покрытия/»Апельсиновая корка»


Неспокойная, шероховатая структура поверхности. Поверхность похожа на кожуру апельсина.

Причина/Картина дефекта:


• Слишком высокая вязкость лакокрасочного материала.
• Применение быстро улетучивающихся разбавителей краткосрочного действия.
• Слишком высокая температура в окрасочной камере.
• Расстояние между поверхностью и распылителем слишком велико, слишком малое нанесение материала.
• Слишком большая насадка.
• Неправильное давление распыления.
Устранение дефекта:

• Тонко отшлифуйте и отполируйте поверхности маленькой площади.
• Проведите внутреннюю шлифовку поверхности и заново окрасьте.


Включения грязи в лакокрасочной основе покрытий типа «металлик»:


Скопления загрязнений в лакокрасочной основе покрытий типа «металлик» различной величины и формы (крупинки или ворсинки).

Причина/Картина дефекта:

• С окрашиваемых поверхностей не была полностью удалена пыль.
• Не отфильтрованы лакокрасочные материалы.
• Не оптимально функционирование лакокрасочного оборудования.
• Загрязнен фильтр.
• Ношение неподходящей одежды

Устранение дефекта:

• Проведите шлифовку поврежденного участка и заново окрасьте.

Включения грязи в эмали:


Скопления загрязнений различной величины и формы (крупинки или ворсинки) в эмали или под слоями лакокрасочного покрытия. Визуальный дефект.

Причина/Картина дефекта:


• С окрашиваемых поверхностей не была полностью удалена пыль.
• Не отфильтрованы лакокрасочные материалы.
• Не оптимально функционирование лакокрасочного оборудования.
• Загрязнен фильтр.
• Ношение неподходящей одежды
Устранение дефекта:

• После отверждения лакокрасочного покрытия проведите внутреннюю шлифовку отдельных включений шлифовочной бумагой с величиной зерна 1200 — 1500 и отполируйте подходящей шлифовальной или лакировочной пастой без содержания силикона.
• Проведите шлифовку обширных областей загрязнения и еще раз заново окрасьте.



Водные пятна:


Кольцеобразные пятна на поверхности лакокрасочного покрытия.

Причина/Картина дефекта:


• Испарение капель воды на свежеокрашенном и еще неотвержденном покрытии (в основном на горизонтальных поверхностях).
• Слишком толстый слой покрытия.
• Слишком короткое время сушки.
• Неправильное отверждение или более непригодный отвердитель.
• Применение неподходящего разбавителя.
Устранение дефекта:

• Легко выраженные пятна отшлифуйте шлифовочной бумагой с величиной зерна P1000 — P1200, после чего отполируйте.
• При наличии сильно выраженных пятен, поверхность отшлифуйте до матового состояния, очистите средством для удаления силиконов и окрасьте заново.


Потеки краски:


Волнообразные следы потеков в эмали или в одном из промежуточных слоев на вертикальных поверхностях. Большей частью в зоне гофрированных участков, скруглений, фальцев или в районе излома (там есть потеки и подтеки).

Причина/Картина дефекта:


• Неравномерное нанесение лакокрасочного покрытия.
• Не соблюдена предписанная вязкость наносимого материала.
• Применение неподходящего разбавителя.
• Слишком низкие температуры воздуха, материалов и помещения.
• Слишком толстый слой покрытия.
• Неисправность распылителя.
Устранение дефекта:

• После просушки плоско отшлифуйте неровности, в случае необходимости дайте поверхности досушиться.
• При незначительных дефектах выровняйте участок повреждения с помощью рубанка для снятия краски, отшлифуйте, отполируйте или заново окрасьте.

Галограммы:


Трехмерное явление на поверхности лакокрасочного покрытия в форме свиля или пятна. Под воздействием прямых солнечных лучей этот эффект еще усиливается.

Причина/Картина дефекта:


• Полировка полировочной машинкой еще неотвержденного покрытия.
• Слишком длинные полировочные интервалы или их отсутствие.
• Слишком сильный нажим при полировке.
• Неправильное средство для полировки или полировочный инструмент.
Устранение дефекта:

Дайте лакокрасочному покрытию возможность затвердеть, после чего отполируйте антиголограмной полиролью.
В случае необратимых дефектов проведите шлифовку и нанесите новый слой прозрачного лака.

podborkraski.by

Дефекты лкп автомобиля (лакокрасочного покрытия)

Лакокрасочное покрытие автомобиля — самый уязвимый элемент во всей его конструкции. В процессе эксплуатации ЛКП постоянно подвергается механическим и химическим воздействиям извне. В этой статье рассмотрим подробнее эти воздействия и как от них защититься, чтобы авто как можно дольше сохраняло свой презентабельный внешний вид. Ведь для большинства автовладельцев машина — это не только средство передвижения, но и средство поддержания собственного статуса. Так о каком статусе может идти речь, к примеру, если на капоте красуется пятно непонятно какого происхождения, а на двери огромная царапина?

Даже незначительный дефект покраски испортит внешний вид автомобиля

[contents h3]

Причины возникновения дефектов ЛКП автомобиля: механические и другие

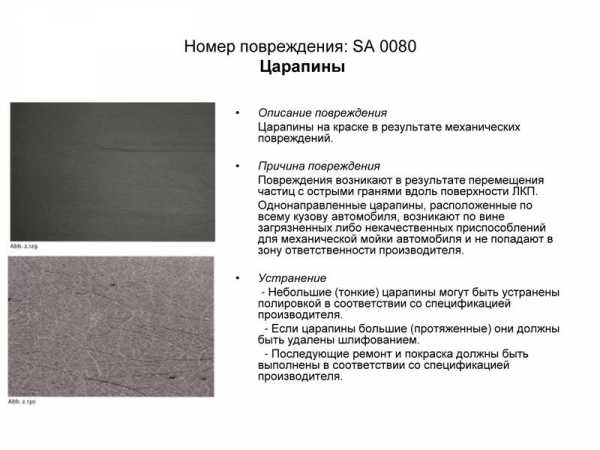

К механическим причинам повреждения лакокрасочного покрытия относятся царапины различного происхождения, сколы краски, образовавшиеся вследствие столкновений и ударов.

Химические

Как ни странно, но автомобили воздействуют с химическими веществами не реже, чем сталкиваются с различными предметами. К химическим факторам можно отнести и биохимические. Особенно агрессивно живая природа воздействует на автомобиль в теплое время года.

Машины сталкиваются с насекомыми, которые буквально прилипают к лакокрасочному покрытию. Некоторые из них содержат едкие кислоты, которые, если своевременно не удалить их с кузова, разъедают лакокрасочное покрытие автомобиля, оставляя после себя мелкие впадинки. Ухудшают внешний вид машины пчелиный и птичий помет, тоже агрессивные по своему химическому составу и способные существенно испортить краску на автомобиле.

Автовладельцы часто вынуждены оставлять машину на улице. И здесь на поверхность кузова попадает сок деревьев, смола, вышеупомянутый помет, которые, если не убирать их вовремя, оставляют желтые пятна и другие дефекты лакокрасочных покрытий.

От химических дефектов спасает обработка растворителем и полировка

Одной из причин повреждения покрытия может стать плесень, возникающая по следующим причинам:

• В гараже, где стоит автомобиль, отсутствует вентиляция, и влажность воздуха превышает допустимые нормы;
• Краска нанесена на основу, пораженную грибком.
• Краска, использованная при покраске машины, была низкого качества, в ней отсутствуют противогрибковые компоненты.

С химическими веществами автомобиль соприкасается на улице, в собственном гараже, на территории предприятий.

Испортить краску на автомобиле может строительный раствор, или негашеная известь, случайно попавшие на поверхность кузова.

В гараже крайне агрессивными для лакокрасочного покрытия являются тормозная жидкость и аккумуляторная кислота. Если вовремя не смыть эти вещества с кузова машины, они способны разъесть не только краску, но и металл кузова.

Держите эти вещества плотно закрытыми, чтобы избежать случайного проливания на кузов. И если все же капнули или пролили одну из данных жидкостей, немедленно смойте  ее с  поверхности ЛКП.

Другие автомобильные жидкости, применяемые в эксплуатации автомобиля, менее агрессивны, но несмываемые пятна на поверхности все же оставляют.

Нанокерамика

Нанокерамика позволяет сохранить глянцевую привлекательность покрытия кузова

Нанокерамическая защита — это одна из последних, и наиболее эффективных разработок химической промышленности, предназначенная для защиты лакокрасочного покрытия авто. Нанокерамика работает на молекулярном уровне, впитываясь в поры верхнего лакокрасочного слоя, она становится единым целым с ЛКП, увеличивая при этом прочность и устойчивость покраски. Нанокерамикой можно покрывать не только кузов, но и стекло, и пластик. При этом она обеспечивает защищенной поверхности

• насыщенность цвета,
• идеальный блеск,
• водоотталкивающие свойства,
• прочность и устойчивость к царапинам,
• защита от выгорания.

Защита ЛКП нового автомобиля нанокерамикой производится сразу после покупки авто, нанесение нанокерамики на подержанный автомобиль производится после реставрации лакокрасочной поверхности.

Производитель гарантирует, что защита будет работать не менее 3-х лет, при условии профессионального ее нанесения в автосервисе.

Нарушения технологии при покраске автомобиля

Дефекты ЛКП после покраски — явление весьма распространенное, потому что не во всех мастерских ставят своей задачей качественно и с душой выполнить свою работу. Кто-то нарушает технологический процесс по незнанию, а кто-то относится к своей работе халатно, руководствуясь принципом — дать меньше, а взять больше.

Эти люди не вкладывают деньги в качественные инструменты и приборы, выбирают дешевые материалы для покраски, не утруждают себя промежуточными, но очень важными для качества операциями, не обеспечивают соответствующий микроклимат при нанесении лакокрасочного покрытия на автомобиль и сушке.

Некоторые дефекты покраски проявляются сразу

Нарушения технологии, которые проявляются сразу

Нарушения технологии при окрашивании автомобиля приводят к следующим дефектам, проявляющимся сразу, после высыхания:

• подтеки и наплывы образуются, если окрашивание производилось жидкой эмалью, либо был нанесен излишне толстый слой краски, образующийся от того, что мастер задерживает краскопульт на одном месте, ведет его медленно, либо инструмент неправильно отрегулирован;
• шагрень возникает, если нарушены параметры высыхание краски, соотношение температуры воздуха и времени сушки, когда краска плохо растекается, а также при неправильной настройке краскопульта.
• отслаивание краски происходит из-за попадания в краску воды в процессе окрашивания, некачественного обезжиривания поверхности.
• причины отслоения лака от краски на автомобиле заключаются в том, что химический состав краски не соответствует химическому составу и маркировке
  лака.
• Вздутие краски происходит из-за нанесения шпаклевки на влажную, или не обезжиренную поверхность.

Но не все дефекты окрашивания дают о себе знать сразу. Иногда может пройти и месяц, и год, прежде чем краска на кузове потрескается, вздуется, или начнет отслаиваться. Причиной этому может служить некачественная очистка машины на этапе подготовки машины к покраске, плохое обезжиривание.

Растрескивание краски и причины этого явления

Мелкие и крупные трещины на кузове говорят о неправильной последовательности нанесения краски

Растрескиваются автомобильные краски и автоэмали по причине естественного старения покрытия, которое происходит не ранее, чем через 10 лет. Многое зависит от условий окружающей среды и эксплуатации авто, от ухода за ЛКП. Если трещины на поверхности кузова появились в течение первых лет, налицо следующие нарушения технологии покраски:

• Между нанесением двух промежуточных слоев прошло довольно много времени, вследствие чего на поверхности образовалась пыль, которая не была удалена, и окрашиваемая поверхность не была очищена и обезжирена.
• Лакокрасочное покрытие утратило сцепление с поверхностью, потому что была нарушена технология обработки и подготовки металла к покраске, и на ней начала образовываться ржавчина.

Трещины могут быть

1. мелкими, как волоски, и разбросанными хаотично по поверхности кузова,
2. в виде крокодиловой кожи,
3. глубокими, достигающими металла.

Что делать с дефектами лакокрасочных покрытий на автомобиле?

Некоторые дефекты лакокрасочного покрытия автомобиля вы сможете устранить самостоятельно, для устранения других, придется обращаться в автосервис.

Существуют специальные средства для устранения неглубоких царапин:

1. Восковой маркер по форме напоминает губную помаду. В его состав входят натуральные и синтетические восковые соединения и пигментные средства. Правильно подобранный по цвету карандаш способен замаскировать мелкое повреждение лакокрасочного покрытия. Правда, его недостаток в том, что держится он недолго.
2. Корректирующий гель помогает замаскировать небольшой дефект лакового слоя, если не задет слой краски. Гель по своему химическому составу идентичен составу лака, благодаря чему после застывания замаскированная гелем царапина не будет заметна.
3. Наборы краски для устранения царапин и иных дефектов покрытия. Флакон оснащен тонкой кисточкой, похожей на кисточку лака для ногтей. Предназначены для устранения небольших повреждений ЛКП.

Дефекты, оставленные насекомыми, можно устранить с помощью специальной жидкости для удаления насекомых. Затем поверхность кузова нужно обезжирить и обработать твердой мастикой.

Полировка поможет избавиться от повреждений покрытия от помета птиц

Птичий или пчелиный помет не менее опасен для краски, так как способен разъесть ЛКП до грунта. Если поражение ЛК слоя не слишком глубокое, восстановить его можно при помощи полировки.

Коричневатые пятна, оставленные древесной смолой, можно удалить, протерев поверхность кузова ветошью, смоченной в керосине.

Дефекты, занимающие значительную площадь машины, или поражающие лакокрасочное покрытие далеко в глубину, вздутия и сколы требуют реставрации ЛКП. Это значит, что поврежденный участок необходимо зачищать до чистого металла, обезжиривать, грунтовать, окрашивать и покрывать лаком снова.

Дефекты лакокрасочного покрытия, особенно крупные, нельзя оставлять без восстановления, потому что влага, попадающая под трещины, будет и дальше разрушать покраску, а попадая на металл кузова, начнет разрушать и его.

Вздутия, или глубокие трещины на ЛКП. Что делать?

Если вздулась краска на машине, то она долго держаться не будет, рано или поздно лопнет и под оголившийся металл начнет попадать влага. Под глубокие трещины влага попадает сразу, как только они появляются. А это — прямой путь к разрушению кузова автомобиля.

Для борьбы с лущением понадобится строительный фен

Чтобы устранить вздутие краски, надо слегка размягчить вздувшийся участок, нагрев его до температуры примерно 60^о С. В этом вам поможет промышленный фен. Размягченная краска легко снимается шпателем. Обработайте этот участок металлической щеткой или грубой наждачной шкуркой до металлического блеска. Не увлекитесь и не протрите кузов до дырки.

При глубоких трещинах фен не нужен. Сразу начинайте снимать краску щеткой или шкуркой. Затем обработайте этот участок бумагой средней зернистости, уберите всю пыль. Покрывающая кузов пыль тоже может быть причиной вспучивания краски. Обработайте поверхность обезжиривателем, дайте ей просохнуть. Протрите липкой салфеткой, и только после этого можно наносить шпаклевку.

Следите за тем, чтобы слой шпаклевки не был толще, чем ЛКП. После высыхания шпаклевочного слоя, наносите последовательно слои грунтовки, эмали и лака. Каждый слой после высыхания необходимо отшлифовать и протереть липкой салфеткой, чтобы не оставалось пыли.

При этом не забывайте о важности микроклимата в помещении, где производится покраска, о том, как влияет температура на покраску авто. Допустимая температура воздуха для сушки +18-+50^оС.

При более высокой температуре на поверхности эмали или лака образуется пленка, препятствующая дальнейшему высыханию. Могут возникнуть такие дефекты, как морщинистость, отслоение и др. Низкие температуры приводят к конденсированию влаги на холодном металле, вследствие чего и происходит расслоение, вздутия краски.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Если вздулась краска после покраски авто сразу, дайте ей до конца высохнуть, и выполните вышеописанные операции.

krasimavtomobil.ru

Дефекты лакокрасочного покрытия

Дефекты лакокрасочного покрытия

Лакокрасочное покрытие автомобиля чрезвычайно подвержено повреждениям как механического характера, так и под действием агрессивных факторов внешней среды, биологического воздействия. Не только царапины, удары и нарушение технологии окраски способны вызвать дефекты лакокрасочного покрытия, но и такие, казалось бы, мелочи, как птичий или пчелиный помет, промышленные загрязнения воздуха или остатки насекомых.

Повреждения ЛКП в результате воздействия природных факторов

На последние следует обратить внимание обязательно, так как в ходе эксплуатации ТС многие автомобилисты просто не замечают пятнышки от насекомых или помета, которые однако могут вызвать дефекты лакокрасочного покрытия. Из-за них кузов автомобиля придётся перекрашивать. К таковым относятся:

1. Мелкие въевшиеся пятна на верхнем слое лакокрасочного покрытия. Данные дефекты возникают при столкновении ТС с насекомыми, останки которых, разлагалась под действием тепла и влаги, выделяют кислотные соединения. Из-за этого насекомые буквально погружаются в верхний слой покрытия, со временем вызывая его вздутие и травление на участке в несколько миллиметров. Устранить эти дефекты можно, если обработать поверхность специальной жидкостью для удаления насекомых, затем обезжирив её и обработав твёрдой мастикой. Птичий помет
2. Птичий, пчелиный помет при несвоевременном его удалении с лакокрасочного покрытия кузова может дать по-настоящему разрушительный эффект, особенно в тёплое время года. Мочевина, в нем содержащаяся, является очень кислой средой, способной протравить покрытие вплоть до грунтового слоя. При не слишком длительном воздействии внешние дефекты устраняются восстановительной полировкой.
3. Если на поверхность кузова попадает древесная смола или сок, то на ЛКП можно будет увидеть небольшого размера жёлтые или коричневые пятна. Удаляются они протиранием мягкой ветошью, смоченной в керосине или бензине. В теплую погоду вещества, содержащиеся в древесной смоле, начинают взаимодействовать с компонентами лакокрасочного покрытия, в результате чего на поверхности образуются небольшие вздутости. Удалить их можно местным нагревом примерно до 60 градусов.

Повреждения покрытия, вызванные техногенными причинами

На окружающую среду сегодня сильное влияние оказывают техногенные факторы. Они же зачастую являются причинами повреждения лакокрасочного покрытия и появления на кузове автомобиля дефектных участков. Наиболее частые из них:

1. Тёмные тусклые пятна на поверхности кузова автомобиля. Такие дефекты могут быть следствием попадания на него капель строительного раствора, цемента или негашеной извести. Эти вещества под действием тепла и влаги образуют весьма едкие щелочные соединения, поэтому смывать их необходимо по возможности быстро.
2. Промышленная пыль и мелкие железосодержащие частицы, попадающие в воздух вблизи промышленных предприятий, могут вызвать появление локальных пятен различных оттенков. Удаляются они чрезвычайно трудно, особенно если с момента попадания загрязнений на ЛКП прошло несколько дней. Впоследствии данные микроскопические частицы становятся локальными очагами коррозии.
3. Очень опасно для лакокрасочного покрытия попадание тормозной жидкости на поверхность кузова из-за её особого химического состава, содержащего гликоли, моментально вступающие в реакцию с покрытием. На последнем даже при коротком взаимодействии с тормозной жидкостью остаются светлые пятна. Более же длительное воздействие приводит к вспучиванию краски, поэтому проливы следует сразу же смывать.
4. Не менее опасна для покрытия автомобиля и аккумуляторная кислота. Последняя просто растворяет лакокрасочную структуру, поэтому сразу же после попадания на кузов её также смывают водой. Пятна удаляются полировкой кузова.

Дефекты в результате несоблюдения технологии нанесения лакокрасочных покрытий

Подтеки краски

Использование неисправных старых инструментов, недостаточно тщательная подготовка поверхности, неправильный подбор компонентов при подготовке автоэмали к нанесению, да и просто непрофессионализм маляров приводит к появлению на кузове после окраски самых разнообразных дефектов, некоторые их которых мы рассмотрим ниже. Все эти факторы нужно принимать во внимание, выбирая ту или иную автомастерскую для проведения окраски отдельной кузовной детали или автомобиля целиком. Среди наиболее распространённых дефектов можно выделить следующие:

1. Наплывы и подтеки краски. Могут образовываться в силу ряда причин, среди которых недостаточная вязкость лакокрасочного материала или слишком толстый его слой. Те же дефекты образуются и при неправильном применении краскопульта — слишком близком его расположении от окрашиваемой поверхности или замедленном перемещении. Устраняется только на незастывшем слое при помощи кисти.
2. Шагрень или апельсиновая корка. Может быть вызвана неправильной регулировкой краскопульта, когда вследствие слишком низкого давления на выходе из сопла происходит недостаточное диспергирование частиц лакокрасочного материала. Иногда причиной может служить недостаточно высокая температура окружающего воздуха, чересчур быстрое испарение растворителя вследствие неправильного его применения или высокая вязкость ЛКМ.
3. Отслаивание покрытия. Дефекты в большинстве случаев вызываются некачественной подготовкой и обезжириванием обрабатываемой детали автомобиля или несовместимостью краски с низлежащим покрытием. Тот же дефект будет возникать при несоблюдении регламентированных сроков сушки слоёв, если компонент наносить на пересушенный нижний слой. Внешними факторами, способствующими образованию данного дефекта, будут являться низкая окружающая температура и высокая влажность. Шагрень
4. Шероховатость лакокрасочного покрытия. Дефект может возникать при использовании неподходящего, слишком быстро испаряющегося растворителя, а такте при работе в жару. Причиной может послужить и неправильное использование краскопульта — удержание его на слишком большом расстоянии от детали и работа под большим углом распыления.
5. Поры и кратеры. Их появление может быть связано с некачественной подготовкой основания, в результате чего ЛКП укладывается на пористый слой. Тот же эффект может получиться при работе с недостаточно чистым основанием или при наличии пузырьков воздуха в краске.
6. Растрескивание. Эти дефекты являются результатом нанесения материала на пересушенный предыдущий слой, либо неравномерностью наносимого слоя.
7. Морщинистость лакокрасочного покрытия. Может возникать, если предыдущий слой перед нанесением нового, напротив, не был достаточно просушен. В качестве других причин может служить нанесение материала слишком толстым слоем, а также чересчур высокая температура окрашиваемой детали.

Существует ещё масса дефектов, возникающих вследствие нарушения технологии нанесения ЛКП, такие как неравномерность блеска, различие оттенков, наличие светлых или тёмных пятен и т. д. Большинство устраняется лишь удалением бракованного покрытия и нанесением нового. Однако многих повреждений ЛКП в ходе эксплуатации автомобиля можно легко избежать, если вовремя производить мойку кузова и своевременно удалять пятна от насекомых, птичьего помета и др.

krasimtachky.ru
