Средний глушитель выхлопных газов – виды, устройство и принцип работы

Содержание

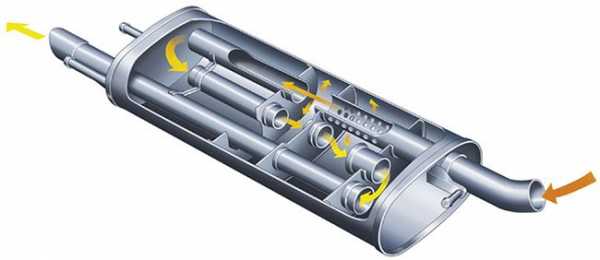

Устройство глушителя автомобиля в разрезе

Дата публикации: .
Категория: Автотехника.

Если бы не созданный французской компанией Panhar-Levassor первый в мире глушитель, то возможно сегодня бензиновых автомобилей не было бы. Выхлопная система позволила «успокоить» ДВС и дать этому мотору «вторую жизнь».

Первоначально глушители выполняли не много функций и считались больше вспомогательной составляющей, нежели важной, как другие агрегаты. Однако с течением времени выхлопные системы начали играть более значительную роль. Сегодня благодаря глушителям удается не только значительно снижать уровень шума от работающего мотора, но и уменьшать температуру выхлопных газов, выводить отработанные газы за пределы авто и уменьшать уровень вредных выбросов в окружающую среду.

Исходя из этого, стоит обратить внимание на строение глушителя, а также на его разновидности.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

  • Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
  • Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

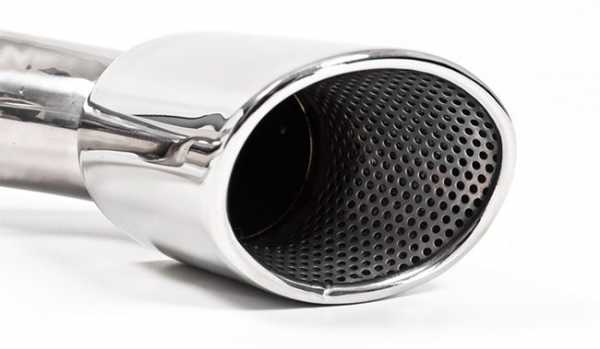

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются». При этом уровень сопротивления будет значительно ниже, а на мощность двигателя не будет расходоваться. Однако стоит учитывать, что из-за зеркального эффекта температура выхлопной трубы будет повышаться.

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

В заключении

Конструкция автомобильных глушителей постоянно претерпевает изменения, хоть общий принцип работы и сама конструкция остается неизменной уже много десятков лет. Сегодня это не обычная металлическая «банка» а полноценная система, которая обеспечивает правильную работу двигателя автомобиля. Именно поэтому, если из глушителя начинает идти пар или раздаются хлопки, необходимо незамедлительно производить диагностику и ремонт этого немаловажного узла.

avto-moto-shtuchki.ru

Как эволюционировали глушители автомобилей — журнал За рулем

Глушитель или выхлопная труба — неполные и не совсем верные разговорные названия системы выпуска отработавших газов. Ошибочно считать, что она проделала огромный эволюционный путь за сто с лишним лет своего существования. Ведь основная часть этого пути пришлась на последние двадцать лет. Почему так получилось?

В конце девятнадцатого века от глушителя требовалось только одно — снизить шум, который неизбежно возникает при воспламенении горючей смеси в цилиндрах двигателя. Ну и по возможности отвести в сторонку едкий дым, досаждавший водителю и пассажирам. Самые первые автомобили даже этого делать не умели: движутся — и на том спасибо.

Однако треском выхлопа они беспокоили пеших граждан и пугали лошадей. Поэтому проблему шума инженеры решили без промедления — в отличие от проблемы дыма. Города тогда жили, в основном, углем. Копоть и смрад малочисленных автомобилей мало кого волновали, ибо были слишком ничтожным «вкладом в экологию» на фоне фабричных труб и конского навоза.

На заре эпохи

Считается, что впервые некое подобие глушителя появилось в 1894 году на самодвижущейся тележке Panhard et Levassor. Эффект «акустического фильтра» был настолько ощутим, что его быстро взяли на вооружение все изготовители автомобилей.

Правда, первые несовершенные глушители отбирали изрядную часть мощности у слабосильных моторов. Дабы сохранить хоть какую-то динамику, конструкторы предусмотрели клапан, позволявший выпускать выхлоп напрямую. По рекомендациям властей того времени, в пределах населенного пункта клапан следовало закрывать. А при выезде — «Козлевич открыл глушитель, и машина выпустила шлейф синего дыма, от которого зачихали бежавшие за автомобилем собаки».

По мере роста мощности моторов клапан стал лишним, и в 1930-х годах выпускная система обрела форму, которая по существу не менялась полвека.

Схема среднестатистической системы выпуска отработавших газов бензинового автомобиля. Не менялась десятилетиями — за исключением внедрения нейтрализатора.

Схема среднестатистической системы выпуска отработавших газов бензинового автомобиля. Не менялась десятилетиями — за исключением внедрения нейтрализатора.

Варьировались некоторые решения, применялись различные новые сплавы и материалы, но в целом это был все тот же набор металлических труб и «банок». У самых разных автомобилей — дешевых и дорогих, малолитражек и спорткаров — принципиальная конструкция системы выпуска была примерно одинаковая. И многим из нас она хорошо знакома, ибо применялась на Москвичах, Жигулях и Волгах.

Вчера

Выпускной коллектор (приемные трубы, «штаны») собирает выхлоп из всех цилиндров и отправляет в резонатор (пламегаситель), осуществляющий первичную борьбу со звуковыми волнами, «встречая» прямые волны с отраженными. После резонатора следует глушитель — металлическая банка, которая окончательно добивает шум до нужного уровня и попутно корректирует до требуемого тембра. На выходе — выхлопная труба. Та самая, которую при желании можно снабдить хромированной насадкой.

Резонаторов может быть несколько. Волгу ГАЗ-3110, например, оснащали двумя — основным и дополнительным, а глушитель располагался между ними. На многих моделях также применяют металлокомпенсатор («гофру») — короткую гибкую втулку, гасящую вибрации мотора.

Пример лабиринтного реактивного глушителя: звуковые волны рассеиваются в нагромождении труб и перегородок.

Пример лабиринтного реактивного глушителя: звуковые волны рассеиваются в нагромождении труб и перегородок.

В ходе инженерного поиска сложилась четкая классификация глушителей. По конструкции — лабиринтные и прямоточные. По используемому принципу шумоподавления — реактивные (основную роль в снижении шума играет интерференция) и диссипативные (шум поглощает стекловолокно или иные специальные материалы, заполняющие полости «банки»). Глушители, где задействованы оба принципа, называют комбинированными. На большинстве машин стоят реактивные лабиринтные, так проще и дешевле.

Прямоточные, как вы догадываетесь, используют в гоночном мире, где даже частичная потеря мощ

www.zr.ru

Устройство глушителя автомобиля

Ещё на заре появления первых автомобилей в конце 19-го начале 20-го вв., глушитель стал тем средством, которое позволило популяризовать их среди городского населения. Рев мотора и в наше время остается существенной проблемой, когда дело касается транспортных средств. В наше время используются новые методы подавления шума, которые в целом достаточно эффективны. С течением времени устройство глушителя постоянно совершенствовалось.

Современный автомобильный глушитель — это агрегат, предназначенный для снижения уровня шума, а также температуры и токсичности выхлопных газов.

У любого автомобиля подобные параметры должны соответствовать установленным стандартам. Сложность заключается в том, что для выполнения поставленных задач необходимы достаточно сложные системы. Поэтому устройство глушителя включает несколько основных элементов. Каждый из них выполняет определенную функцию.

Основные элементы системы

Конструкция глушителя включает несколько элементов. Фактически она будет, примерно, одинаковой для каждой модели автомобиля.

  1. Коллектор;
  2. Нейтрализатор;
  3. Передний глушитель;
  4. Задний глушитель.

Коллектор подключается непосредственно к самому двигателю, выполняя задачу по выводу газов. Нагрузка в данном случае очень высокая и касается это как механического, так и температурного воздействия (вплоть до 1000 градусов). Особые требования предъявляются к материалу, из которого изготавливается эта часть глушителя автомобиля. Для этого применяются лучшие сплавы чугуна и стали.

Согласно международным стандартам производители должны позаботиться о снижении вредоносного воздействия. И эта задача возлагается на каталитический нейтрализатор или конвертер. Он представляет собой особую камеру, где происходит фактическая очистка газовой смеси.

Обязательно почитайте

Сейчас производители нередко изготавливают катализаторы, способные проводить очистку в широком диапазоне вредных веществ. Для этого камеру каталитического нейтрализатора делают многосекционной. Корпус изготавливается из металла или керамики. При этом он имеет ячеистую структуру, благодаря которой увеличивается площадь контакта газов непосредственно с каталитическим слоем.

Какие материалы применяются для каталитических реакций

Непосредственно рабочая зона нейтрализатора глушителя автомобиля покрывается платиной и палладием. При контакте с ними большая часть вредных токсинов в выхлопных газах нейтрализуется. Сам катализатор производители располагают ближе к мотору, так как высокая температура способствует ускорению реакций.

Конечно, до сих пор не существует универсального глушителя, способного нейтрализовать абсолютно все токсины и вредные вещества, но производители все равно постоянно совершенствуют технологии.

Передние и задние глушители

Последние две части — это непосредственно сами глушители автомобиля в том понимании, к которому мы все привыкли. Выделяют передний и задний глушители. Как раз они предназначаются уже непосредственно для снижения уровня шума, и они ничего не очищают.

Передний глушитель обычно называют резонатором. Газы, проходя по предыдущим частям с высокой скоростью, создают довольно много шума. Различные решетки и многочисленные отверстия, во-первых, снижают скорость продвижения газов, а вместе с этим и вибрацию. Для поглощения звуковых эффектов применяются специальные материалы. Подобным образом, удается убрать эффект резонанса. Именно здесь происходит основная работа по снижению уровня шума автомобиля.

Выделяют два основных вида:

  • Активные;
  • Реактивные.

Активные глушители сделаны из звукопоглощающего материала и отличаются относительно простой конструкцией. Единственная проблема — со временем он сильно загрязняется. В реактивных применяются комбинации из расширительных и резонаторных камер.

Последняя часть — это фактически основной глушитель транспортного средства.

Функция заднего глушителя заключается в окончательном поглощении шума и отвода выхлопных газов. Его внутренняя структура неоднородна и состоит из серии небольших камер со специальными наполнителями.

Необходимо отметить, что в более новых машинах, как правило, совмещается несколько технологий сразу. Пористая структура, система перегородок и различные воздуховоды позволяют окончательно избавиться от шума и снизить температуру до безопасной.

Устройство прямоточного глушителя

Те автомобилисты, которые стремятся всяческими способами повысить мощность своего транспортного средства, устанавливают специальные прямоточные глушители.

Особенность устройства прямоточного глушителя заключается в том, что он способен использовать энергию выходящих газов для увеличения мощности автомобиля. Со штатным глушителем такое невозможно.

Суть заключается в том, что выхлопные газы выходит из выпускного коллектора с меньшим сопротивлением. Благодаря этому двигатель тратить чуть меньше энергии, так как ему нужно тратить меньше энергии на преодоление давления. И именно эту разницу удается преобразовать в полезную мощность движения.


Устройство прямоточного глушителя включает прямую трубу с перфорированной поверхностью, фактически заключенную во внешний кожух. Внутри содержится меньше разделителей и различных камер. Таким образом, отработанные газы проходят по прямой без особого сопротивления, но за счет перфорированной поверхности они свободно расширяются, так что особых проблем с выходом не возникает.

Шумопоглощение обеспечивается за счет специального внешнего кожуха с нанесенным поглощающим составом. Благодаря нему газы внутри не резонируют, и звук двигателя находится в пределах допустимых пределов. Для улучшения эффекта могут применяться несколько отдельных внешних сегментов.

Нередко различные системы глушителя разрабатываются непосредственно под конкретные модели автомобилей с учетом его особенностей и рабочих характеристик.

znanieavto.ru

Как устроены автомобильные глушители

Выхлопная система авто, как интуитивно понятно по названию, предназначена для выброса горячих отработанных газов. Чаще всего эту систему называют просто автомобильные глушители. Эта сложная конструкция требует тщательнейшего внимания. Выхлопная система многофункциональна, помимо вывода газа она предназначена еще и для того, чтобы уменьшать уровни шума и нейтрализовать газы, которые получаются при работе двигателя и сжигании топлива.

Помимо этого, данная система оказывает непосредственное влияние на динамические характеристики автомобиля, позволяя увеличить или уменьшить приемистость мотора. А так же качество, полюбившегося многим автолюбителям, приятного тембра звучания машины и определенный внешний вид, придаваемый машине выхлопной системой.

Выпускной коллектор AMS EVO T3/T4 Tubular Header для Mitsubishi Evolution

Теперь коснемся подробно устройство выхлопной системы любого современного автомобиля.

Устройство автомобильного глушителя

Выхлопная система авто состоит из следующих составных частей:

  • Коллектор. Он необходим для соединения нескольких газоотводящих труб, от каждого цилиндра, в одину;
  • Катализатор, элемент системы, предназначенный для снижения уровней токсичности выхлопных газов;
  • Приемная труба, которая нужна для соединения коллектора с катализатором;
    резонатор, отвечающий за подавление шумов;
  • Глушитель, выполняющий те же функции, что и резонатор, но изготавливающийся из материалов с самыми большими показателями по звукопоглощению;
  • Гофра — эластичный элемент системы, подавляющий вибрацию от двигателя;
  • Кислородные датчики.
    Принципиальное отличие резонатора и глушителя

Коллекторная система

Это самая ответственная часть конструкции. Коллекторная система напрямую подключена к двигательной системе и предназначена для вывода отработанных газов в глушитель. Данный узел переживает многочисленные нагрузки, отчего очень важен материал, из которого производится сам коллектор. Температуры отработанных газов, которые поступают в глушитель через коллекторную систему, могут превышать 1000 градусов Цельсия, что по плечу лишь закаленной стали. Крепление также должно быть очень прочным, поэтому коллектор имеет наиболее сильное крепление, которое выдерживает любые динамические нагрузки.

Катализатор

Это устройство, которое занимается преобразованием токсичных выхлопных газов. Катализатор совершает изменение химической структуры: газы перерабатываются в менее токсичные примеси углекислого газа и азотные двуокиси. От его исправной работы полностью зависят основные экологические показатели  работы двигателя.

Резонатор

Резонатор необходим для понижения шумов и является средней частью системы выхлопного отвода. Принцип работы этого прибора состоит в том, что корпус создается определенным количеством частей, которые отражают воздушные потоки, т. е. представляют собой специальные акустические зеркала.

Гофра

Гофра — самый важный элемент для выхлопной системы. Во время работы двигателя постоянно возникают вибрационные помехи, влияющие и на выхлопную систему. Именно для погашения этих вибраций в элементную базу выхлопного отвода любого автомобиля входит гофра.

Замена прогоревшей гофры

Обычно гофра выполнена из нержавеющей стали и после выхода из рабочего состояния возможна лишь полная замена данного устройства. Гофра — очень эластичное устройство, которое обладает высокой надёжностью элементов и долговечностью, но не терпит повреждений механического рода и выхода из строя катализатора. Чаще всего гофра находится возле катализатора.

Глушители и их разновидности

Глушители автомобильные позволяет очень сильно понизить температурные, звуковые и токсичные характеристики отработанных газов двигателей. Для осуществления этих процессов нужен комплексный подход и для этого разработаны сложные системы, занимающиеся нейтрализацией токсичных веществ, а также комплекты поглощения шумов.

Обыкновенный автомобильный глушитель состоит из десятка различных частей, которые составляют систему выхлопоотвода.

Виды глушителей:

  • из нержавеющей стали;
  • из алюминированной стали;
  • прямоточные или спортивные глушители.

Глушители из нержавеющей стали наиболее распространены, поскольку самые дешевые из-за простоты материала. Они отлично подходят для современных машин и с легкостью выполняют все требуемые функции, потому-то и разработаны для всех марок автомобилей.

Глушители из алюминированной стали встречаются намного реже из-за более высокой стоимости материалов, но и служат дольше: от 6 до 10 лет. Такие глушители производятся на заказ и естественно, совсем немногие смогут позволить себе такое удовольствие, конечно же, для самой горячо любимой машины.

Изготовления прямоточной трассы из нержавейки

Спортивные глушители используются в основном для тюнинга авто, нужны, как ясно из названия для гоночных автомобилей, поскольку позволяют повысить скоростные характеристики.

Прямоток

Гоночные глушители, которые являются отличным тюнингом спортивного автомобиля называют прямоток. Из устанавливают на машину для снижения сопротивления выхода отработанных газов из двигателя, тем самым немножечко увеличивая КПД мотора. Благодаря прямотку можно немного повысить мощность двигателя, это усовершенствование позволит в несколько раз облегчить продувку цилиндров, что приведет к более легкой раскрутке мотора.

Принцип работы данной системы заключается в следующем: уменьшить как можно сильнее сопротивление на выходе отработанных газов из мотора. Суть в том, чтобы создать трассу отвода газов с наименьшим количеством поворотов, изгибов ииных сопротивлений. Достигается это тем, что устанавливается равнодлинный выпускной коллектор (паук), далее идет соединение по принципу 4-2-1 или 4-1 (если у нас 4х цилиндровый двигатель), резонатор, гофра и в конце прямоточный глушитель. Таким образом, увеличив диаметр выпускной трассы и уменьшив сопротивление мы получим увеличение мощности мотора за счет того, что мотору будет легче «дышать».

Основное отличие от стандартных глушителей это: диаметр выхлопной трубы и  количество сопротивлений на пути движения отработанных газов.

Грамотно скомпоновать и установить прямоток это не только установить спортивный глушитель, но и удачно приобрести это устройство из нержавеющей стали, содержащее карбоновую отделку, и заглушку для регулирования уровней шума. Кроме задней банки, для улучшения системы отвода выхлопов нужен будет прямоточный резонатор, чтобы заменить штатный. Важно позаботиться и о гофре, которую важно достать, учитывая необходимые радиус сечения и длину.

Mitsubishi Lancer Evolution VIII full custom exhaust

Для фиксации прямоточного глушителя и устойчивого закрепления его под днищем авто, чтобы прибор не стучал по структурным частям ходовых элементов или кузову, стоит задуматься и о специальных усиленных резинках. В работе для установки гоночного глушителя нужна сварка и специальный монтаж. Поэтому с целью экономии времени легче всего проводить установку на фирменных станциях обслуживания, где присутствует подъемник и необходимое оборудование. А опыт персонала позволит произвести установку быстро и тщательно, не задев покрытий и других элементов авто.

Глушитель hand made

Желающим создать автомобильный глушитель своими руками предлагаем следующую информацию. Тюнинг авто — ответственное дело важное и нужное, поэтому рекомендуется начать именно с подбора необходимых материалов. Прямоточный глушитель состоит из корпуса, специального наполнителя, сетки и перфорированной трубы.

Подбираем материал

Во-первых, нужно будет купить обыкновенный глушитель, стандартную трубу или цилиндр, край которого нужно «заглушить». Необходима стекловата или минеральная вата или какой-то иной изолирующий материал, выдерживающий температурное давление до 400 градусов по Цельсию.

Кроме того, необходимо найти жестяной лист и трубу, которая соответствует радиусу выхлопной системы авто, подвергаемого процессу тюнинга. Учитывайте, что громкость мотора будет зависеть от радиуса трубы, чем больше радиус, тем тише звук при работе мотора. Но чрезмерно не увлекайтесь, диаметр не должен превышать 12 сантиметров.

Приступаем к работе

После приобретения всех необходимых расходных материалов можно приступить к работе. Сначала стоит удалить существующий глушитель авто. На приобретенной трубе проделываем множество сквозных отверстий, радиус таких отверстий должен не превышать 4 сантиметра.

В трубе делаем отверстие под банку. Теперь берем банку и с одной стороны сооружаем заглушку. Через отверстие ставим в нее трубу, привариваем заготовку и прикрепляем ко дну авто. После этого очень важно провести обезжиривание материала и его покраску для увеличения срока службы. На заключительном этапе нужно набить термоизоляционным материалом прямоточный глушитель.

avtopolza.ru

Выхлопная система автомобиля: схема устройства, возможные неисправности и методы диагностики

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Многие автолюбители даже не представляют, насколько важна выхлопная система автомобиля в безаварийной работе силового агрегата, и не уделяют её обслуживанию должного внимания, в результате чего, может произойти выход из строя двигателя. Именно по этой причине, стоит внимательно ознакомиться с принципом работы выхлопной системы, её конструктивными особенностями, и знать, из чего состоит выхлопная система.

Выхлопная система

В работе двигателя внутреннего сгорания важная роль отводится своевременному выводу наружу отработавших газов, начинающих скапливаться в камере сгорания головки блока цилиндров сразу после воспламенения топливной смеси. Данную задачу призваны выполнять выхлопные системы, или как говорят автолюбители, глушители, которыми оснащаются все современные машины. Должная работа выхлопной системы, направленная на отвод из мотора остатков отработанной топливной смеси, целиком зависит от исправности всех её составных элементов, имеющих некоторые конструктивные отличия в зависимости от типа двигателя.

Принцип работы выхлопной системы

Современная автомобильная выхлопная система состоит из нескольких частей, в отличие от первых устройств, имеющих вид механического клапана, который принудительно открывался водителем автомобиля вручную. Все элементы выхлопной системы, которые соединяются между собой с помощью крепёжных болтов через расположенные на их концах фланцы, предназначены для:

  • отвода из камеры сгорания двигателя выхлопных газов и прочих не сгоревших остатков топливной смеси;
  • уменьшения выделяемого мотором во время работы шума;
  • уменьшения количества токсичных веществ находящихся в выхлопе автомобиля;
  • предотвращения попадания в салон транспортного средства токсичных газов.

Устройство выхлопной системы автомобиля обладает довольно простым принципом работы, которая подразумевает отвод отработанных газов из камеры сгорания, проводя их через трубы к задней части транспортного средства, понижая при этом, за счёт герметичности всей конструкции и соединений через фланцы с термоустойчивыми уплотнителями, выделяемый мотором шум.

Уменьшение количества токсичных веществ в выхлопных газах достигается за счёт применения в конструкции выхлопной системы каталитических нейтрализаторов (катализаторов), работоспособность которых контролирует специальный датчик, называемый лямбда-зонд. В современных дизельных автомобилях, для повышения показателя экологичности выхлопа, производители используют сажевый фильтр, которым также оснащается выхлопная система дизеля.

Выхлопная система

В конструкции дизельного мотора, а также современного бензинового агрегата, довольно часто используется турбонагнетатель, который использует для подачи в камеру сгорания воздушную смесь из кислорода и отработавших газов, забираемых из выпускного коллектора. Количество попадающих в турбину выхлопных газов, регулирует датчик, расположенный на корпусе выпускного коллектора.

Устройство конструкции и назначение её составных частей

Детали, составляющие данную конструкцию, имеют различную функциональную нагрузку и собственные обозначения, отражающие этапность их работы. Сама схема выхлопной системы и наименования её частей, выглядят следующим образом:

  1. коллектор выпускной;
  2. приёмная труба выхлопных газов;
  3. катализатор или по-другому каталитический нейтрализатор;
  4. резонатор или пламегаситель;
  5. глушитель.

Коллектор выпускной, представляет собой навесной тип оборудования силового агрегата, и предназначен для поступления в него отработавших частиц и газов топливной смеси с камер сгорания каждого из цилиндров, и изготавливается в основном из керамики, сплавов чугуна или нержавеющей стали, обладающих повышенной термоустойчивостью.

Конструкция выхлопной системы

Конструкция выхлопной системы

Приёмная труба, именуемая автолюбителями как «штаны», из-за схожего внешнего вида, предназначена для объединения нескольких потоков выхлопных газов в один, и для дальнейшего их продвижения к каталитическому нейтрализатору (катализатору). Труба зачастую оснащается так называемой гофрой, с помощью которой происходит гашение вибрации, передаваемой на всю конструкцию выхлопной системы работающим мотором.

Катализатор, представляет собой керамические соты, поверхность которых покрыта слоем сплава из платины и иридия, что позволяет вступить в химическую реакцию с ними выхлопным газам, в результате чего происходит их разделение на кислород и оксид азота. Выделенный кислород в катализаторе помогает более эффективно сгорать остаткам топливной смеси, в результате чего к глушителю подаётся исключительно азотно-диаксидноуглеродная смесь. Работу каталитического нейтрализатора контролирует специальный датчик лямбда зонд, передавая сигнал на блок управления силового агрегата автомобиля. Аналогичный датчик, устанавливается и на выпускной коллектор, для анализа показателей токсичности поступающих в катализатор отработанных газов.

Резонатор или пламегаситель, предназначен для понижения высокой температуры отработанных выхлопных газов, что достигается с помощью его ячеистого внутреннего строения. Последней деталью в конструкции, является глушитель, задача которого заключена в понижении шума работающего двигателя за счёт перфорированной трубы внутри его корпуса.

Все составные части выхлопной системы соединены друг с другом через фланцы с помощью крепёжных болтов и термостойких уплотнителей, отвечающих за герметичность данной конструкции, без которой невозможна полноценная работа двигателя современного автомобиля.

Схема выхлопной системы

Схема выхлопной системы

Возможные неисправности, методы их устранения и варианты тюнинга

Конструкция выхлопной системы является идеальным вариантом для проведения тюнинга легкового автотранспортного средства, благодаря простате монтажа её составных частей и наличием большого ассортимента различных деталей. Самым частым вариантом тюнинга глушителя является установка так называемого прямоточного выхлопа, когда из системы убирается резонатор.

Неисправности выхлопной системы

Наиболее частые неисправности выхлопной системы связаны с потерей герметичности деталей или их соединений, уплотнители в которых могут сильно износиться. Для замены уплотнительных элементов, необходимо приобрести ремонтный комплект выхлопной системы, и открутив крепёжные болты, поменять их на новые.

Неисправности выхлопной системы

Сделанные из различных сплавов металла детали выхлопной системы, подвергаются значительному нагреву, резкому перепаду температур, и работают в условиях повышенных нагрузок, в результате чего подвержены сильному износу и прогаранию внутренних частей. Определить данные поломки позволит громкий шум работающего мотора и визуальная диагностика выхлопной системы, после проведения которой, повреждённую деталь конструкции необходимо либо заменить на новую, в случае внутренних неисправностей, либо отремонтировать её корпус с помощью электро/газосварки.

Неисправности выхлопной системы

В современных автомобилях работа силового агрегата контролируется блоком управления, который получает определённые сигналы от многочисленных датчиков, расположенных на всех его конструктивных узлах. В конструкции выхлопной системы расположен датчик, именуемый лямбда-зондом, замеряющий количество токсичных веществ в отработанных газах. Его неисправность или некорректную работу способен выявить только диагностический стенд, после чего датчик необходимо заменить.

Эксплуатировать автомобиль с неисправной выхлопной системой нельзя, это может привести, как к поломке силового агрегата, на клапанах образуется закоксование рабочей поверхности, приводящее к потере мощности мотора, так и к возможному нанесению вреда здоровья водителя и всех пассажиров, из-за попадания в салон токсичных выхлопов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Резонатор. Устройство резонатора (среднего глушителя)

Первый, промежуточный, средний глушитель — как только не называют этот компонент выхлопной системы. Но во всех случаях в виду имеется резонатор. Рассмотрим, что это за устройство, за что отвечает и как работает.

Назначение, принцип работы и устройство резонатора

Если спросить любого мало-мальски разбирающегося в устройстве машины автомобилиста о назначении резонатора, он ответит, что данный элемент обеспечивает уменьшение уровня шума. В принципе, такое утверждение верно. Но большинство из нас не подозревают, что у этого компонента выхлопной системы есть и другие функции. Помимо уменьшения звука резонатор отвечает и за уменьшение сопротивления системы движению выхлопных газов (и происходит это за счет сглаживание пульсаций). Подтверждением этому является тот факт, что выхлопная система без резонатора на многих автомобилях работает не совсем корректно. Само-собой повышается шумность, а вместе с этим многие автомобилисты, кто решился на необдуманный шаг и самовольно удалили резонатор, заменив его отрезком трубы, жалуются на то, что авто не держит обороты ХХ. И происходит это, как раз за счет того, что повышается обратное сопротивление системы, и нету сглаживания пульсаций (выхлопные газы же поступают не одновременно от всех цилиндров, а, так сказать, «партиями»). Поэтому труба вместо резонатора — «не есть хорошо»: это, в принципе возможно, но доверять такую переделку нужно профессионалам, которые проведут необходимые расчеты и сделают все правильно. Также в этом элементе происходит снижение кинетической энергии выхлопных газов и уменьшение их температуры (порядка 300-400 градусов на выходе против 700-800, а то и боле — на входе резонатора).

Как устроен и работает резонатор

Работа данного элемента основана на следующих физических процессах:

  • Расширение и сужение потока выхлопных газов. Это обеспечивается за счет использования нескольких камер в рассматриваемом элементе.
  • Гашение средне- и высокочастотных пульсаций. Выхлопные резонаторы для автомобилей имеют для этого внутри трубопроводы, размещающиеся со смещением относительно друг друга.
  • Интерференция звуковых волн. За счет этого происходит увеличение суммарной амплитуды, а, следовательно — уменьшение частоты колебаний. Добиваются этого за счет использования камер разного объема, а также при помощи перфорационных отверстий на трубах внутри резонатора.
  • Использование закрытых камер, в которых накапливаются газы. Поступая через перфорационные отверстия газы стравливаются в определенный момент времени.

Также, в зависимости от конструкции, средняя часть глушителя (или резонатор) может иметь несколько камер. Последняя, для уменьшения шумности, может производиться с использованием специального звукоизоляционного материала. Что касается корпуса, оригинальный или универсальный резонатор выхлопной системы может выпускаться из нержавеющей стали, или так называемой алюминиевой стали (покрытой слоем алюминия для защиты от коррозии). Первый вариант — более дорогостоящий, но он характеризуется лучшими показателями устойчивости к коррозии.

Прямоточный резонатор

Одной из разновидностью рассматриваемого элемента выхлопной системы является прямоточный (или спортивный) резонатор. Его отличие от «обычного» заключается в том, что здесь имеет место более низкое обратное сопротивление. И получается оно в ущерб сглаживанию пульсаций и уменьшению звука. Такой резонатор, как правило, не имеет камер и не изменяет направление движения потока выхлопных газов. По сути это — ровный «тоннель», имеющий перфорированные стенки. А это значит что, учитывая рассмотренные выше проблемы, которые могут быть вызваны пульсациями, выбирать такой элемент для своего авто нужно очень тщательно. А лучше доверьте это дело профессионалам. Итак, мы разобрались, для чего нужен резонатор и как он работает. Если вам нужен ремонт или замена данного элемента (в том числе и установка прямоточного), обращайтесь к специалистам GSAvto.

gsavto.ru

Как устроен глушитель автомобиля: принцип работы

Изобретения автомобиля дало человечеству не только массу преимуществ, но и некоторые издержки. Например, громкий рёв двигателя — он тяжело воспринимался не только водителем автомобиля, но и людьми, которые находились поблизости. Необходимость как-то решить эту проблему привела к изобретению глушителя. Эта деталь автомобиля отвечает за то, чтобы максимально приглушить работу двигателя, а также уменьшить температуру и токсичность продуктов сгорания топлива.

Тюнинг глушителя

С момента изобретения устройство глушителя становилось всё более совершенным. На сегодняшний день он представляет собой серьёзный механизм, работающий по довольно сложной схеме. Современные законодательные нормы предусматривают очень жёсткий контроль над уровнем шума, который издаёт автомобильный двигатель, а также над степенью токсичности выхлопных продуктов сгорания топлива.

Устройство глушителя

Конструкция глушителя автомобиля приблизительно одинаково выглядит у большинства автомобильных моделей. В её состав входят следующие элементы:

  1. Коллектор.
  2. Нейтрализатор.
  3. Передний глушитель.
  4. Задний глушитель.

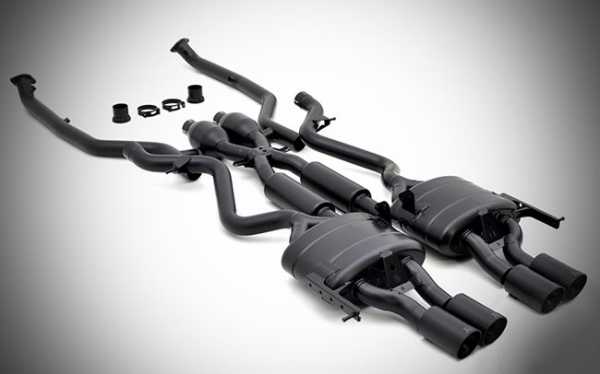

На нижеприведённом рисунке показано, как выглядит автомобильный глушитель.

Устройство глушителя

Коллектор отвечает за выведение продуктов сгорания топлива — он подключён напрямую к двигателю. Поскольку он несёт на себе очень большие нагрузки и поддаётся воздействию крайне высоких температур, к материалам для его изготовления выдвигаются очень серьёзные требования. Для изготовления коллекторов используют высококачественные сплавы из чёрных металлов.

Так как современные экологические нормы ужесточаются с каждым годом, конструкция автомобиля предусматривает наличие узлов, отвечающих за максимальное снижение токсичности выхлопных газов. Эту задачу решает нейтрализатор или, как его ещё называют, конвертер. По сути, это отсек, где осуществляется очищение смеси газов. Его составляют несколько секций, а корпус выполнен из керамических материалов либо из металла. Структура в виде специальных ячеек даёт возможность добиться максимального контакта газов с катализатором.

Глушитель ВАЗ в разрезе

Сама поверхность контакта у нейтрализатора обрабатывается палладием и платиной. Вступая с ними в соприкосновение, основная часть токсичных веществ нейтрализуется. Для того чтобы реакции происходили быстрее, катализатор располагают поближе к двигателю — высокая температура ускоряет нейтрализацию.

Остальные два элемента отвечают за подавление шума двигателя и очисткой не занимаются. Передний носит название резонатора. Он составлен из множества решёток и отверстий — по ним движутся продукты сгорания топлива, теряя шумы и вибрацию. Для шумоизоляции используются специальные материалы с высокой степенью звукопоглощения.

Различают следующие разновидности глушителей:

  • активный;
  • реактивный.

Активный состоит из шумоподавляющего вещества — его устройство достаточно простое. Его недостатком является высокая степень загрязнения по прошествии некоторого времени.

Задний является практически основным, он осуществляет конечное подавление шума двигателя и отводит продукты сгорания топлива. Его конструкция состоит из отсеков с содержимым из специальных наполнителей.

Современные авто, как правило, используют комбинации нескольких средств шумоподавления: пористых стенок, решёток, каналов, перегородок. Таким образом, удаётся добиться показателей, разрешенных современными экологическими и санитарными нормами.

Прямоточный глушитель: особенности и конструкция

Прямоточный глушитель Magnus

Для повышения мощности автомобиля некоторые водители используют прямоточный вариант. Его преимуществом является то, что для повышения мощности машины он может использовать энергию выхлопных газов. Обычный глушитель на такое не способен.

Принцип работы заключается в том, что сопротивление при выхлопе продуктов сгорания топлива меньше чем обычно. Поэтому мощность двигателя, которая для этого расходуется, также имеет меньшее значение, а разница уходит на увеличение мощности движения авто.

Прямоточный глушитель в разрезе

Конструкция прямоточного агрегата — это прямая труба с сетчатой поверхностью, помещенная во внешний кожух. Она имеет меньше элементов для снижения шума и вибраций. Продукты сгорания идут без сопротивления по прямой, а сетчатая поверхность даёт им возможность свободно расширяться. Шум поглощается внешним кожухом — он обработан специальным звукоизолирующим веществом. Вследствие этого не происходит резонанса газов, и мы не слышим характерного рёва мотора. Для того чтобы улучшить характеристики такого устройства, можно использовать несколько отдельных внешних сегментов.

Основные причины выхода из строя глушителя

Есть несколько основных причин, вследствие которых глушитель может выходить из строя, а именно:

  1. Прогорают швы сварки — это основная причина, которая встречается чаще других. Сварка является слабым звеном в любой конструкции — под влиянием влаги и температуры может образоваться трещина, которая будет расти вследствие вибраций. Результат — обрыв трубок и выход устройства из строя.

    Обрыв выхлопной трубы вследствие програра сварочных швов

  2. Выгорает наполнитель (минеральная вата). Если используется некачественный материал, волокна начинают разрушаться под воздействием высоких температур, вследствие чего появляются шумы.

    Глушители: новый и с выгоревшим наполнителем

Эти две причины выхода из строя являются наиболее «популярными», они встречаются чаще всего.

Заключение

Глушитель — очень важная часть любого автомобиля. Поэтому нужно крайне ответственно относиться к его установке.

Необходимо осознавать, что это сложный механизм, от которого зависит комфорт водителя машины, пассажиров и окружающих людей, а также чистота окружающей среды. Поэтому он должен быть изготовлен из качественных материалов, а его конструкция — хорошо и грамотно продуманной. Старайтесь избегать дешёвых подделок — хлопоты, доставленные ними, принесут гораздо большее разочарование, чем сэкономленные деньги — радости.

[democracy]

[democracy]

Автор: Лагода Владислав Федорович

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

okuzove.ru
