Принцип работы датчика удара подушки безопасности – Прокачай АВТО

Содержание

  1. Фронтальные
  2. Боковые (шторки)
  3. Головные(шейные)
  4. Коленные
  5. Центральные
  6. Устройство
  7. Принцип действия
  8. История появления подушек безопасности для автомобиля
  9. Как срабатывают подушки безопасности автомобиля?
  10. Порядок срабатывания подушки безопасности следующий:
  11. Реакция датчиков кузова на сильный удар.
  12. Пиропатрон.
  13. Подушка безопасности.
  14. Устройство современной подушки безопасности
  15. Всего можно выделить 3 составные части подушки безопасности:
  16. Сумка.
  17. Датчик удара.
  18. Система надува.
  19. Правила использования подушек безопасности
  20. Детское автомобильное кресло.
  21. Наклейки.
  22. Ремень безопасности.
  23. Регулировка рулевой колонки.
  24. Заключение

Воздушные подушки безопасности (airbag) пока остаются только помощниками ремней безопасности, хотя по мере совершенствования на них возлагается все большая ответственность за человеческие жизни.

Разработаны подушки безопасности (airbag) как для водителей, так и для пассажиров на переднем сиденье. Для водителя подушка устанавливается обычно на рулевом управлении, для пассажира — на приборной панели (в зависимости от конструкции).

Передние подушки безопасности срабатывают при получении аварийного сигнала от блока управления. В зависимости от конструкции, степень наполнения подушки газом может варироваться.

Предназначение передних подушек – защита водителя и пассажира от травмирования твёрдыми предметами (кузов двигателя и др.) и осколками стёкол при фронтальных столкновениях.

Боковые подушки предназначены для уменьшения повреждения людей, находящихся в автомобиле при боковом ударе. Они устанавливаются на дверях, либо в спинках сидений. При боковом столкновении внешние датчики посылают сигналы в центральный блок управления airbag. Это делает возможным срабатывание как некоторых, так и всех боковых подушек.

Исследования влияния надувных подушек безопасности на вероятность гибели водителя при лобовых столкновениях показали, что таковая уменьшается на 20-25%.

Прообраз современных подушек безопасности появился в 1951 году, когда мюнхенский изобретатель Вальтер Линдерер прикрепил к рулю надувной воздушный мешок. Позже этим способом защиты пассажиров заинтересовались многие автопроизводители, однако реализовать его на практике в серийных машинах оказалось не так-то просто. А все потому, что во время столкновения подушка безопасности должна надуваться за очень короткое время – 20 миллисекунд, обеспечивая при этом «мягкую посадку» пассажира. Но ведь ни один компрессор не в силах за такое мгновение надуть подушку! В результате решено было применять энергию газов, выделяющуюся при сгорании какого-либо топлива. Сначала экспериментировали с ракетным топливом, но при его использовании подчас разрывались не только подушки безопасности, но и весь автомобиль. Тогда решили применять неорганический газ, получаемый при сгорании «таблетки» азида натрия. В связи с этим в 1981 году подушки безопасности в Германии стали подпадать под действие закона о взрывчатых веществах. Он требует, чтобы каждый покупатель автомобиля, оборудованного airbag брал на себя обязательство правильно обращаться с этим устройством и менять его через определенный срок. Согласие на эти условия скреплялось подписью покупателя.

Компания Mercedes первой среди автопроизводителей в 1971 году получила патент на воздушную подушку безопасности (airbag).
Устройство и принцип работы надувных подушек безопасности (AirBag)

Подушки безопасности (airbag) представляют собой систему, в которую входят газогенератор с подушкой в одном узле, датчики удара, а в самых современных и электронный блок управления. Сама подушка безопасности изготавливается из нейлона толщиной 0,45-0,55 мм, который для герметичности покрывали слоем резины или силикона.

В газогенераторе, называемом часто пиропатроном, используется твердое топливо, при сгорании которого выделяется газ, заполняющий, а точнее, надувающий подушку. Топливом обычно выступает ядовитый азид натрия (NaN3), 45% массы которого при сгорании превращается в чистый азот, а остальное – в углекислый газ (СО2), окись углерода (СО), воду (Н2О) и твердые частицы. Хотя процесс сгорания и происходит быстро, он не носит взрывного характера. Оптимальное для обеспечения «надувательства» время наполнения подушки – 30-55 миллисекунд. Газ в подушку поступает через специальный фильтр, который пропускает только азот. В развернутом состоянии подушка находится очень короткое время (до 1 с), так как азот (абсолютно безопасный для человека) через специальные отверстия быстро выходит в салон, чтобы подушка не задушила защищаемого пассажира. В качестве топлива некоторые производители подушек безопасности применяют нитроцелюлозу. Для разворачивания airbag его требуется значительно меньше (8 г), чем азида натрия (50 г). При этом также не требуется установка фильтра.

Сигналом для срабатывания пиропатрона airbag служит электрический импульс от датчиков удара (ускорения или давления), поступающих напрямую или через электронный блок. Устанавливаются датчики в салоне, в передней части автомобиля, или в дверях, при этом их количество может колебаться от трех до десяти. На срабатывание датчиков airbag влияет не только скорость автомобиля, но и характер столкновения (под каким углом, с каким препятствием). В то же время экстренное торможение с любой скорости не может заставить сработать датчик удара. На случай выхода из строя аккумулятора некоторые системы снабжены специальным конденсатором, который отдает накопленную энергию для открытия подушек безопасности.

Воздушная подушка водителя имеет объём от 60 до 80 литров, а переднего пассажира – до 130 литров. Нетрудно представить, что при срабатывании системы, объём салона уменьшается на 200-250 литров в течение 0,04 сек, что даёт немалую нагрузку на барабанные перепонки. Кроме того, вылетающая со скоростью более 300 км/ч подушка, таит в себе немалую опасность для людей, если они не пристёгнуты ремнём безопасности и ничто не задерживает инерционное движение тела навстречу подушке.

Кроме того, наполнение подушек в салоне – а их обычно от 2 до 6 – сопровождается повышенным шумом, уровень которого иногда достигает 140 дБ, что опасно для барабанных перепонок. Во избежание этих «минусов» срабатывают только нужные подушки, и то в разное время: например, через 20 миллисекунд после столкновения – водительская, еще через 17 миллисекунд – пассажирские. Причем если защищать некого, подушки безопасности не срабатывают, так как в сиденья начали устанавливать специальные датчики, фиксирующие наличие пассажиров.
Разновидности надувных подушек безопасности (airbag)

Сегодня насчитывается более десятка разновидностей подушек безопасности. Они различаются по предназначению: для защиты водителя и пассажиров – внутрисалонные, а для водителей мотоциклов и пешеходов – наружные. Внутрисалонные airbag, в свою очередь, делятся на фронтальные и боковые. Фронтальные служат для защиты головы и туловища пассажиров, а некоторые – и для ног сидящих впереди. Боковые подушки безопасности делают в виде шторок и труб, защищающих голову пассажиров, и в виде обычных надувных мешков, предохраняющих грудную клетку и голову водителя.

Но и на этом модернизация салонных подушек безопасности не закончилась. Например, в новой «семерке» BMW боковые трубчатые подушки «работают» несколько иначе. Теперь они находятся в надутом состоянии в течение целых 7 секунд после открытия – для защиты пассажиров при многократном опрокидывании автомобиля. Кроме того, на американский рынок эти машины поступают даже с подушками для ног сидящих впереди. В свою очередь, компания Volvo ведет активную работу над созданием подушек и ремней безопасности для беременных женщин. Уже даже проведена серия виртуальных краш-тестов, в которых изучалось возможное поведение будущих матерей во время аварии.

Над совершенствованием воздушных подушек безопасности активно работает и компания Renault совместно с производителем «аэрбегов» шведской фирмой Autoliv. Созданная ими Programmed Restraint System II (PRS-II) – запрограммированная система защиты второго поколения – включает в себя подушки безопасности, которые способны принимать на себя часть нагрузки, ранее приходящейся только на ремень безопасности. Для этого сначала раскрывается нижняя часть подушек, защищающая брюшную область, а затем бока и верхняя часть. Среди последних интересных разработок этих партнеров – подколенные 5-литровые, исключающие проскальзывание под ремнями полулежащего переднего пассажира, и 60-литровые airbag для задних пассажиров, интегрированные в ремни безопасности. Безусловное достоинство последней новинки – то, что она всегда находится возле пассажира, и конструкторам уже не нужно ломать голову, в каком уголке салона размещать и надувать подушку при непредсказуемом перемещении головы и туловища.

Несмотря на постоянную критику подушек безопасности, они по-прежнему остаются весьма эффективными помощниками ремней безопасности. А как же пешеходы, которые никак не защищены от «железных» участников дорожного движения? Исследования специалистов компании Autoliv свидетельствуют о том, что риск гибели пешехода при ударе о капот автомобиля, двигающегося со скоростью всего 40 км/ч, достигает 100%. Для решения этой проблемы компания Ford активно работает над созданием подушек безопасности для пешеходов. Эта система защиты включает две подушки – большую, охватывающую переднюю часть автомобиля (бампер, радиаторную решетку, фары и кромку капота) и маленькую, которая размещается у лобового стекла, защищая голову пешехода. Опасное приближение к пешеходам и животным будет распознаваться специальными датчиками. Открываться эти подушки будут непосредственно перед столкновением.

Разработана подушка безопасности и для мотоциклистов. Недавно компания Honda представила горизонтальную V-образную подушку, которая после разворачивания не сдувается, а некоторое время еще остается в рабочем состоянии. При этом она защищает не только голову, но и туловище и руки байкеров. Кстати, для их защиты итальянской фирмой Dainese изобретена и запатентована специальная куртка с вшитыми в нее тремя подушками безопасности – со стороны груди и спины. Они спроектированы таким образом, чтобы защитить не только грудь и брюшную область, но и голову, шею и плечи ездока. Наполняться воздухом подушки будут по «указаниям» сигнального устройства, установленного на мотоцикле.

Несколько лет назад появилось сообщение о создании «мобильной» универсальной подушки безопасности Challa для водителя, которую можно установить практически на любой легковой автомобиль. Ее разработчик – южнокорейская фирма New World Industries, Ltd. Комплект состоит из двух устройств. Первый – с подушкой – устанавливается на потолке автомобиля над рулевым колесом, а второй – с инерционным молотком и мини-баллоном со сжатым воздухом – над дверью водителя. В момент столкновения молоток под воздействием силы инерции пробивает капсулу баллона и сжатый газ наполняет подушку безопасности. При разворачивании airbag принимает грушеобразную плоскую форму, падая прямо перед рулевым колесом. По эффективности защиты и скорости действия она на порядок отстает от традиционных подушек, тем не менее, обзавестись ею, наверное, были бы не прочь многие владельцы отечественных машин и стареньких иномарок. Но, к сожалению, на наш рынок это изделие еще не попало.
Эффективная защита подушками безопасности (airbag)

Защитить пассажиров автомобиля при столкновениях подушки безопасности могут только при соблюдении определенных правил. Во-первых, пассажир должен быть пристегнут ремнем безопасности, во-вторых, он должен сидеть ровно, а не оперевшись на дверь/подлокотник или положив ноги на торпедо, в-третьих, спинка сиденья должна быть отрегулирована так, чтобы пассажир находился именно в сидячем положении, а не полулежа, в-четвертых, руки на руле должны быть сбоку, а не сверху или во время выворота – по «диагонали».

Часто страдают от сбоев в работе подушек любители наклеек. Разместив их на торпедо и руле в зонах окон-прорезей, через которые открываются подушки, автовладельцы тем самым искажают «геометрию» их открытия, а также увеличивают время их разворачивания. По этим причинам защита оказывается малоэффективной, а иногда и травмоопасной. Повлиять на «открываемость» могут и полироли для торпедо, ведь некоторые из них повышают прочность пластика панелей. Иногда боковые подушки размещаются в спинке сиденья, в связи с чем одевать на них чехлы нельзя, так как подушка не сможет нормально открыться. Весьма опасны подушки и в случаях, если их защищаемый носит очки: в момент разворачивания из-за большой силы удара глаза могут серьезно пострадать.

Существует статистика, говорящая о влиянии надувных подушек безопасности на травматизм при аварии. Что же нужно делать, чтобы уменьшить вероятность травмы?

Если в машине имеется подушка безопасности, не стоит размещать повернутые назад детские сиденья на сиденье автомобиля, где эта подушка безопасности находится. При надувании подушка безопасности может сдвинуть сиденье и нанести травму ребенку.

Подушки безопасности на пассажирском месте повышают вероятность гибели детей до 13 лет, сидящих на этом месте. Ребёнок ниже 150 см роста может получить удар в голову воздушной подушкой, открывающейся со скоростью 322 км/ч. Существуют различные уровни защиты подушек безопасности. National Highway Traffic Safety Administration (NHTSA) разработали «звёздную» шкалу оценки этого параметра. Так количество звёздочек означает процент получения пассажиром серьёзного ущерба при лобовом столкновении транспортных средств (под серьёзным ущербом рассматривается необходимость немедленной госпитализации с угрозой для жизни).

***** = 10% или менее вероятность серьёзного повреждения
**** = 11% — 20% вероятность серьёзного повреждения
*** = 21% — 35% вероятность серьёзного повреждения
** = 36% — 45% вероятность серьёзного повреждения
* = 46% или выше вероятность серьёзного повреждения
Обслуживание – замена воздушных подушек безопасности (airbag)

Принято считать, что если в машине установлены подушки безопасности, о них можно и не вспоминать. Это серьезное заблуждение. Каждый автопроизводитель рекомендует менять эти средства защиты через определенный период. До 1992 года для всех автомобилей он составлял 10 лет. Позже на моделях Mercedes, а затем и некоторых других марках интервал замены подушек увеличился до 15 лет. Есть свои особенности и в проверке работоспособности датчиков и электроцепи данной системы безопасности. Однако самостоятельно или в гараже у «дяди Васи» сделать это невозможно. Проверять работу датчиков airbag целесообразно на фирменных СТО, где в объемы регламентных работ входит и диагностика этой системы. К тому же, в случае выявления дефектов в работе «аэрбегов» будет к кому предъявлять претензии, только не забывайте требовать отметок в сервисной книжке о проведенном ТО.

Менять подушки тоже следует только у специалистов фирменного автосервиса, так как даже малейшие отклонения при установке могут стать причиной отказа системы в момент столкновения или ее безосновательного срабатывания.

Система, обеспечивающая работу воздушных подушек безопасности, включает в себя электронное диагностическое устройство. Работает оно при включенном зажигании автомобиля. При обнаружении неисправности на щитке приборов при работающем двигателе загорается сигнальная лампа в виде символа или надписи airbag, SRS и т.д.

В заключение еще раз обращаем ваше внимание, что воздушные подушки безопасности смогут защитить только в случаях, если соблюдаются все вышеперечисленные требования. Игнорирование их приводит к печальным последствиям.

Безопасность при вождении — один из первых вопросов, которым стоится озаботиться будущему водителю при покупке автомобиля. Среди всех элементов безопасности ключевое место занимают подушки безопасности. Качественные подушки могут уберечь от удара даже при непристегнутых ремнях.

Практически все современные автомобили выпускаются с расчётом на последующую установку подушек безопасности, поэтому не стоит заранее волноваться о том, «куда их установить» и «есть ли для них место в автомобиле». Именно принцип различия подушек по расположению в салоне лежит в основе основной классификации подушек безопасности.

Фронтальные

Как становится понятно из названия, предназначены они для погашения импульса при лобовом столкновении. Подушка водителя расположена в рулевом колесе, а пассажирская спрятана в панели. Основной целью фронтальных подушек является предотвращение травмирования самых уязвимых мест на теле: головы и шеи. Подушка поглощает порядка 90% всего импульса, а также значительно смягчает контакт лица с находящейся перед ним поверхностью.

Боковые (шторки)

Как правило, шторки располагаются в крайних полостях сидений водителя и пассажира. В отличие от фронтальных, боковые подушки безопасности призваны смягчить последствия удара для корпуса в целом, а не только для верхней части тела. Также различают водительские и пассажирские подушки. В норме для каждого стоит по две шторки(они находятся по краям от головы).

Головные(шейные)

Их так же стоит по две на каждого. Представляют собой разновидность боковых, но более специализированную. Призваны защитить от бокового удара именно голову. Находятся в крыше автомобиля, как со стороны дверцы, так и в центре.

Коленные

Достаточно недавно появившаяся разновидность подушек, основной целью которой является защита от травм хрупкого коленного сустава. Со стороны водителя находятся под рулём, со стороны пассажира в районе бардачка. Стоит по две.

Центральные

Как и коленные, появились достаточно недавно и в функциональном плане очень похожи на шторки(боковые подушки безопасности). Обеспечивают дополнительную защиту для рук, прежде всего при боковых столкновениях. Размещаются такие airbag в центральной части салона. Их стоит максимум две на всю машину — по одной для передних и для задних(если возможно) пассажиров.

Кроме этого, все подушки можно условно также разделить на пассажирские и водительские. Дело в том, что водительское место, как правило, несколько отличается от пассажирских средним расстоянием между телом и ближайшими твердыми поверхностями в момент столкновения. Самое серьёзное различие заключается врасстоянии от тела водителя до рулевого колеса, которое сильно разнится с расстоянием между пассажиром и приборной панелью.

Имеют место и другие небольшие различия в расстояниях. В связи с этим, при установке подушек безопасности их размер и скорость полного срабатывания должны подбираться с учётом их расположения и конструкционных особенностей автомобиля. К счастью, в настоящее время в продаже уже начинают появляться подушки, работу которых можно идеально отрегулировать исходя из множества параметров, среди которых есть даже такие, как рост и вес водителя.

В настоящий момент ведутся разработки нового вида подушек безопасности, предназначенных для задних пассажиров. Толчок для начала разработок — частые травмы среди задних пассажиров, которых ремни безопасности не всегда спасают от удара. Причина, по которой подушки для задних пассажиров ещё не созданы заключается в ещё более значительных, в отличие от передних мест, колебаниях расстояний между пассажиром и внутренними поверхностями автомобиля. Это подразумевает, что принцип работы задних подушек хоть и будет основываться всё на том же пиропатроне и выбросе газа, неизвестно, сколько технических модификаций придётся претерпеть им до своего окончательного воплощения в жизнь. Однако с учётом существующих достижений в области разработок систем безопасности, можно быть уверенными, что они появятся в продаже уже в ближайшие годы.

Устройство

В устройстве любой airbag можно выделить три основных элемента:

  • Модуль подушки безопасности, включающий непосредственно саму подушку и сопутствующие ей механизмы фиксации и срабатывания(пружина, контактное кольцо и пиропатрон).
  • Датчики удара(деформации).
  • Модуль контроля работы системы.

Модуль контроля включает в себя систему регистрации данных от датчиков столкновения, систему диагностики состояния подушек безопасности(их исправности) и систему оповещения водителя в случае обнаружения неисправности в работе системы(сигнальную лампу).

Датчики деформации представляют собой устройства, которые стоят в разных участках частях машины и сработают при чрезмерно резких изменениях в скорости движения автомобиля.

Основными элементами модуля подушки безопасности являются разъем подушки безопасности, часовая пружина и контактное кольцо(для подушки, устанавливающейся в рулевое колесо), пиропатрон, газогенерирующий элемент, крышка и сама подушка.

Подушка безопасности производится из тонкого нейлона толщиной порядка полумиллиметра, который обладает достаточной прочностью для торможения летящего по инерции тела водителя(пассажира).

Устройство подушки безопасности

Пиропатрон представляет собой детонирующее устройство, которое своей детонацией способствует выбросу из газогенерирующего элемента газа, раздувающего подушку за доли секунды.

Часовая пружина является специфическим для рулевой airbag элементом, который способствует бесперебойной подаче питания на модуль и его связь с модулем контроля. Разъём подушки обеспечивает подключение модуля к системе контроля, а так же оповещение о наличии проблем в работоспособности подушки при плохом подключении.

Крышка подушки безопасности(она же заглушка) является декоративным элементом, скрывающим подушку безопасности от глаз до момента срабатывания.

Принцип действия

В общих чертах, принцип работы airbag таков: после удара авто сработают датчики, которые находятся в машине. Как только они сработают и пошлют сигнал в устройство управления airbag, последнее определяет, сколько и какие airbag нужно активировать. Затем, подаётся сигнал и срабатывает пиропатрон, находящийся в airbag, раздувая подушку.

Теперь более подробно. При попадании автомобиля в аварию, в результате удара машина приобретает нехарактерное для неё ускорение, а так же получает повреждения. Резкое изменение скорости в результате удара — условия срабатывания подушек безопасности. Указанные изменения моментально фиксируется соответствующими датчиками. Датчики передают информацию в модуль управления, откуда сигнал идёт уже на конкретные модули подушек безопасности.

Сколько времени это занимает? Как правило, время срабатывания составляет порядка 15-25 миллисекунд. Такой короткий промежуток времени обусловлен необходимостью надува подушки прежде, чем она произведёт контакт с телом. В противном случае, удар о подушку будет не только не смягчающим, но может стать причиной серьёзных травм, и даже смерти. Такие случаи имели место на первых этапах истории развития подушек безопасности. Современные airbag лишены этих недоработок. Помимо мгновенного раскрытия, они имеют и такую особенность строения, как газоотводные отверстия. Это значит, что подушка начинает сдуваться почти сразу после срабатывания, тем самым компенсируя чрезмерное давление на тело пострадавшего не давая ему задохнуться(в случае с фронтальными подушками).

Безусловно, устанавливать или нет подушки безопасности на своё авто — личный выбор каждого. Однако, исходя из многолетней статистики аварий, не следует отказываться от установки airbag без наличия на то веских причин. Если же есть сомнения, нужна ли вам подушка безопасности, то лучше всего запастись уверенностью, посмотрев видео и почитав соответствующую литературу.

Здравствуйте, уважаемые гости и читатели блога Автогид.ру. Сегодня в статье мы узнаем, как срабатывают подушки безопасности наших легковых автомобилей. Венцом эволюции систем безопасности автомобиля становиться подушка безопасности. Сотни тысяч аварий и десятки тысяч спасённых жизней являют собой яркий пример эффективности использования подушки безопасности в современных машинах.

Любой водитель, который садится за руль транспортного средства автоматически находиться под угрозой попадания в дорожно-транспортное происшествие. Зачастую причиной ДТП могут быть собственная невнимательность или ошибки других участников дорожного движения. Даже невысокая скорость таит в себе опасность для водителя и его пассажиров. Столкновения машин при скорости в 60 км/час могут привести к летальному исходу. Именно для защиты водителя и пассажиров в случае ДТП были придуманы подушки безопасности.

История появления подушек безопасности для автомобиля

Увеличение количества автомобильного транспорта на дорогах повлекло за собой стремительный рост ДТП. Правила на заре автомобилестроения находились ещё в зачаточном состоянии и контроль со стороны правоохранительных органов был налажен недостаточным образом. Ещё только появлялись первые подразделения дорожной полиции, не имевшие опыта.

В силу недостатков конструкции и значительной массы машин многие ДТП заканчивались смертельным исходом или глубокой инвалидностью участников столкновения. Согласно статистике количество жертв на дорогах увеличивалось с каждым годом в силу возрастания использования автомобильного транспорта.

Первым конструктивным элементов призванным снизить количество жертв ДТП было появление ремня безопасности. Его использование позволило снизить печальную статистику на 30%. До 90-х годов прошлого века в силу особенностей развития технического прогресса не удавалось инженерам автомобильных компаний внедрять новые системы безопасности в машины. Ремень безопасности оставался единственным шансом для водителя и пассажиров минимизировать вредные последствия ДТП.

Появление подушек безопасности в автомобилях стало переломным моментом в деле повышения безопасности участников движения. В конце 90-х годов прошлого века в США на законодательном уровне закрепили обязательную комплектацию машины подушками безопасности. При лобовых столкновениях подушки безопасности снижают риск смерти водителя и пассажиров на 30-40%. Главная задача подушки безопасности минимизировать возможный ущерб для организма человека при столкновении с другим движущимся транспортным средством или недвижимым объектом.

Как срабатывают подушки безопасности автомобиля?

Устройство подушки безопасности выполнено таким образом, чтобы обеспечить её срабатывание при сильном ударе. После столкновения с другим движимым или недвижимым объектом датчики, расположенные в передней части машины передают сигнал пиропатрону, активизирующему срабатывание подушки.

Порядок срабатывания подушки безопасности следующий:

Реакция датчиков кузова на сильный удар.

Непосредственно датчик удара представляет собой стеклянную трубочку с отверстием. Внутри её находиться небольшой по размеру шарик со ртутью. При столкновении автомобиля ртутный шарик приходит в движение и активизирует датчик. Он в свою очередь, посылает электрический импульс к пиропатрону с порохом.

Пиропатрон.

Взрыв пиропатрона приводит в действие натяжители ремней безопасности. Ремень плотно прижимает тело человека к автомобильному сиденью и надёжно фиксирует его на несколько секунд.

Взрыв пороха в пиропатроне активизирует подушки безопасности. Они за очень короткое время наполняются газом, образующимся в результате смешивания азида натрия и нитрата калия. Отвечает за их смешивание система наддува, которая и закачивает практически мгновенно образовавшийся газ в подушки безопасности автомобиля.

Подушка безопасности.

Смешивание двух химических веществ приводит к образованию газообразного азота. В результате реакции происходит мини-взрыв практически мгновенно заполняющий подушки газом. Очень удобная и практически безотказная система.

Именно раскрывающаяся подушка безопасности мгновенно заполняет пространство между водителем и панелью приборов тем самым, исключая их контакт, зачастую приводящий к получению серьёзных травм.

Главная задача подушки безопасности снизить скорость движения пассажира или водителя до нулевой отметки. При этом на все действия должны уходить секунды для того, чтобы действительно обеспечить высокий уровень защиты людей.

Сегодня на дорогах страны становится всё меньше автомобилей, которые не оборудованы подушками безопасности. Невозможно увидеть новый автомобиль, не использующий этот важный элемент активной защиты водителя и пассажиров.

Устройство современной подушки безопасности

Конструкция подушки безопасности современного автомобиля проста и эффективна в использовании. Необходимо помнить, что применять её можно только один раз и потом система требует восстановления и установки новых комплектующих элементов. После срабатывания подушек практически все основные элементы требуют полной замены.

Всего можно выделить 3 составные части подушки безопасности:

Сумка.

Представлена крепкой нейлоновой тканью, которая может выдерживать очень серьёзные кратковременные нагрузки. Она хранится до срабатывания в специальной шине закрытой пластиковой или матерчатой накладкой.

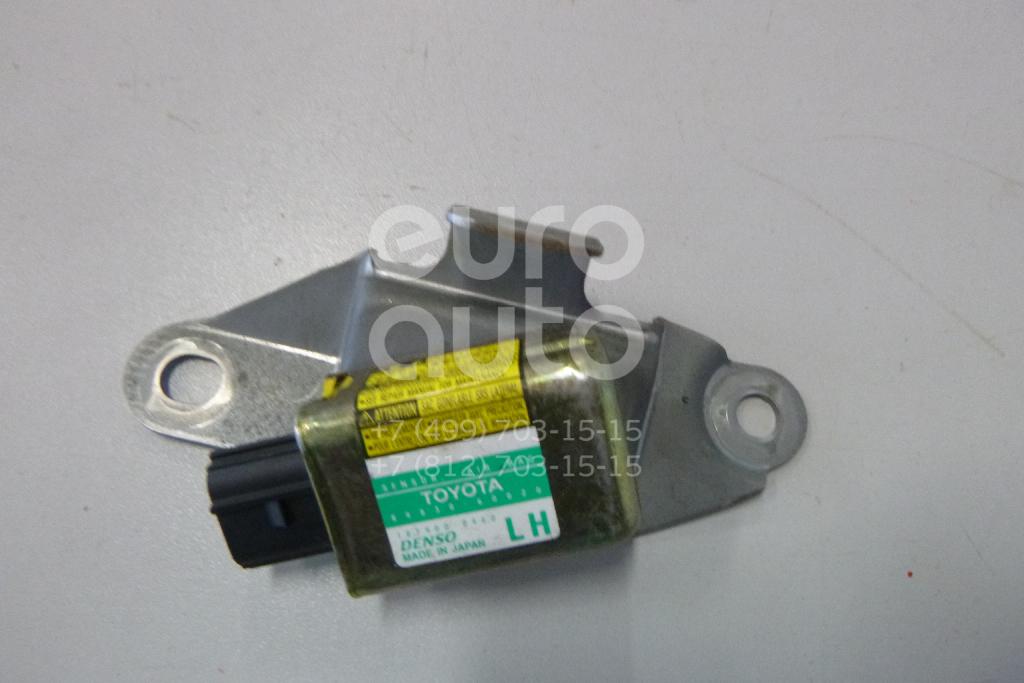

Датчик удара.

Главная задача датчика удара своевременно активизировать подушку безопасности на начальной стадии столкновения. Не каждый удар приводит к срабатыванию подушек безопасности, и датчик обязательно учитывает силу, с которой происходит столкновение.

Дополнительно с датчиками устанавливают акселерометры, определяющие положение автомобиля в режиме реального времени. Система защиты водителя и пассажиров настроена таким образом, чтобы обеспечить срабатывание подушек безопасности за секунды. От этого во много зависит человеческая жизнь.

Система надува.

Служит для оперативного заполнения газом подушки безопасности с целью мгновенного увеличения её объёма. На всё про всё уходят доли секунды.

В принципе случаев, когда происходил отказ работы системы не зафиксировано. Необходимым условием срабатывания подушек безопасности является использование ремня безопасности. Если водитель или пассажир не пристёгнуты ремнями безопасности срабатывания подушек, может и не произойти.

Правила использования подушек безопасности

Мало знать принцип работы подушек безопасности ещё с ними надо правильным образом взаимодействовать для того, чтобы избежать вреда от их срабатывания при ДТП. Риск получения повреждений при активизации подушки безопасности минимален, но он всё равно существует. Зачастую отдельные водители получали тяжёлые травмы именно потому, что не знали правил использования подушек безопасности.

Детское автомобильное кресло.

Многие родители зачастую неправильно устанавливают детское автомобильное кресло на пассажирское сиденье рядом с водителем и тем самым подвергают своего ребёнка серьёзной опасности. Они устанавливают кресло не спинкой вперёд, а наоборот. Лицо ребёнка, оказывается прямо перед открывающейся подушкой безопасности. Делать это категорически запрещено. Выстрелившая подушка безопасности может поломать шейные позвонки неокрепшего молодого организма.

Наклейки.

Использование наклеек в местах срабатывания подушек безопасности недопустимо. Заклеивание отстреливающих элементов салона может привести к нарушению порядка срабатывания подушки безопасности. Эффективность защиты в этом случае значительно уменьшается.

Ремень безопасности.

Игнорирование ремня безопасности в автомобиле зачастую приводит к тому, что подушка не срабатывает и не выстреливает. Тем самым существует серьёзный риск получения увечий или даже гибели.

Регулировка рулевой колонки.

Если рулевая колонка автомобиля имеет возможность регулирования не стоит этим злоупотреблять. Задранный вверх руль может привести к тому, что подушка безопасности сработает неправильно и выстрелит под углом. Это очень часто приводит к получению водителем серьёзных травм.

Заключение

Каждый водитель и пассажир автомобиля обязательно должен помнить, что использование ремней безопасности является залогом срабатывания подушек безопасности. Жизнь и здоровье бесценны и не стоит пренебрегать системами защиты автомобиля.
