для чего нужны, устройство, работа

Автор: Trip | 2016-09-11

Система рулевого управления любого транспортного средства имеет сложную конструкцию. Изменение траектории движения автомобиля и поворот колес обеспечивается взаимосвязью нескольких элементов, в число которых входят рулевые наконечники. Они функционируют по принципу шарового шарнирного соединения, обеспечивая связь рулевой тяги с поворотным кулаком.

Несмотря на свою прочность, деталь не обладает большим ресурсом эксплуатации, и подлежит замене каждые 35-40 тыс. км пробега. Именно это условие является залогом корректного и бесперебойного функционирования механизма рулевого управления.

Для чего предназначен наконечник рулевой тяги?

В конструкции системы управления автомобиля деталь предназначается для передачи усилия от рулевой колонки к поворотной колесной паре посредством изменения угла соприкосновения. Поэтому этот элемент выглядит как обычный шаровой шарнир, который имеет подвижные детали. В зависимости от конструкционных особенностей рулевой трапеции на транспортном средстве может быть установлено до шести таких деталей.

Итак, разобравшись, для чего нужен рулевой наконечник, переходим к изучению его устройства. Без этого невозможно полностью понять рабочий принцип элемента.

Конструкционные особенности и устройство

Рулевые наконечники постоянно подвергаются высоким нагрузкам, поэтому они имеют простую и прочную конструкцию, работа которой построена по принципу обеспечения взаимосвязи и перераспределения усилия между элементами системы управления транспортным средством. Говоря проще, они выступают в роли связующего звена между рулевым приводом и управляемыми колесами, обеспечивая необходимый угол их поворота.

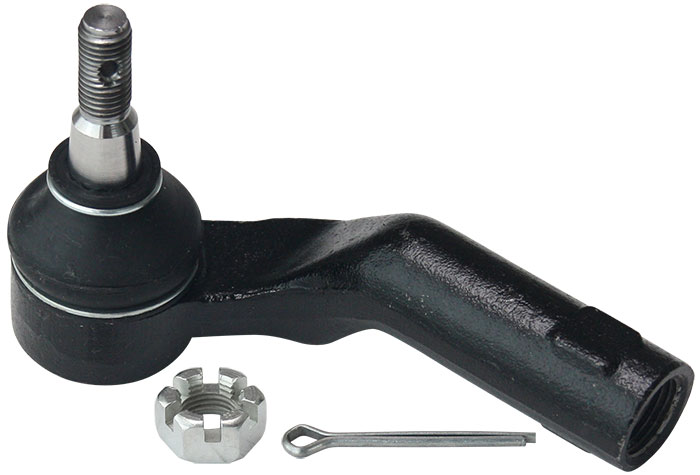

Конструкция наконечников представлена следующими частями, каждая из которых выполняет свои функции:

1. Корпус в середине которого находится полуось.
2. Крепежный элемент, выполненный в виде шарового пальца с резьбовым соединением.
3. Тефлоновый вкладыш, который фиксирует палец в посадочном месте и препятствует его перемещению. Благодаря этому обеспечивается надежное соединение наконечника с поворотным кулаком.
4. Крепежная гайка шарового пальца.
5. Защитная крышка корпуса, которая не позволяет сторонним частицам проникать внутрь шарового шарнира детали, предохраняя его от повреждения.
6. Неопреновый чехол для защиты механизма со стороны расположения пальца.
7. Стопорное кольцо чехла для его фиксации.
8. Пружина соединяющая корпус детали с чехлом.

Практически все детали имеют подобное устройство, при этом они могут различаться лишь своими размерами (зависит от модели транспортной техники), и материалами изготовления их составных элементов.

Распространенная неисправность наконечников рулевых тяг

На новых транспортных средствах рулевые наконечники очень редко выходят из строя, равносильно, как и, на автомобилях с пробегом при установке новой детали. Поскольку элемент находится в исправном состоянии, его тефлоновый вкладыш еще не разрушен, следовательно, он плотно фиксирует палец, полностью исключая люфт. Интенсивная эксплуатация автомобиля вызывает естественный износ вкладыша, из-за чего он уже не может удерживать шаровый палец, что является причиной возникновения люфта наконечника и ухудшения управления.

Важно! Пренебрежение своевременной заменой неисправного наконечника обязательно приведет к повреждению рулевой тяги. Не трудно представить, к чему это может привести во время движения на большой скорости. Поэтому, неисправная деталь подлежит срочной замене.

Признаки повреждения

Диагностические мероприятия необходимо проводить как только были выявлены первые признаки ухудшения управления транспортного средства, поскольку это является прямым свидетельством выхода из строя одного либо нескольких наконечников. Помимо этого, следует обратить внимание на глухой звук в передней части автомобиля во время выполнения маневров и возникновение ощутимой вибрации рулевого колеса, особенно во время движения по дорогам с плохим покрытием.

Выполнить проверку исправности наконечников можно и самостоятельно. Для этой процедуры потребуется разве что помощь друга. А последовательность проведения ее такова:

1. Автомобиль необходимо загнать на рампу, и затянуть стояночный тормоз.
2. Чтобы определить наличие люфта, нужно покрутить рулевое колесо в разные стороны. В это время один человек находится под автомобилем и наблюдает за ходом наконечника.
3. Помимо выявления люфта, следует проверить целостность пыльников, которые защищают шарнир, а также состояние затяжки всех резьбовых соединений.

Итог

Поскольку состояние покрытия наших дорог оставляет желать лучшего, наконечники рулевых тяг являются расходными элементами, которые подлежат обязательной замене после 35-45 тыс. км пробега. После выполнения процедуры их замены необходимо обязательно сделать «сход-развал» на автомобиле. Отметим, что большинство наконечников выпускается ремонтопригодными, то есть, для восстановления их работоспособности достаточно заменить вкладыш из тефлона.
