Правка и рихтовка металла (холодным способом)

ПРАВКА И РИХТОВКА МЕТАЛЛА (ХОЛОДНЫМ СПОСОБОМ)





17.Общие сведения



 Правка и рихтовка  представляют собой операции  по выправке металла, заготовок  и деталей, имеющих вмятины,  выпучены, волнистость, коробление, искривления и др. Правка и  рихтовка имеют одно и тоже назначение, но отличаются приёмами выполнения и применяемыми инструментами и приспособлениями.



 Металл подвергается  правке как в холодном, так и в нагретом состоянии. Выбор способа зависит от прогиба, размеров и материала изделия. Правка выполняется ручным способом на правильной плите или наковальне – машинным на вальцах или прессах.



Правильные плиту (рис. а) изготавливают массивными из стали или чугуна размером 400 х 400; 750 х 1000; 1000 х 1500;1500 х 2000; 2000 х 2000;



1500 х 3000мм.



Рихтовальные бабки (рис. б) используются для правки (рихтовки) закалённых деталей; изготавливают  их из стали и закаливают.



 Для правки применяют  молотки с круглым гладким  полированным бойком.



 Для правки закалённых  деталей (рихтовки) применяют молотки  с радиусным бойком; корпус молотка  выполняют из стали У10; масса  молотка равна 400…500 г.



Молотки со вставными бойками  из мягких металлов применяются при  правке деталей с окончательно обработанной поверхностью.



Гладилки (деревянные или  металлические бруски) применяют  при правке тонкого листового  и полосового металла.

18.Правка металла



 Кривизну деталей проверяют  на глаз или по зазору между  плитой и деталью.



 При правке важно  правильно выбирать места, по  которым следует наносить удары.  Правку выполняют на наковальне, правильной плите или надёжных  подкладках, исключая возможность  соскальзывания с них детали  при ударе.



Правка прутка. После проверки на глаз на выпуклой стороне мелом  отмечают границы изгибов. Затем  пруток укладывают на плиту или наковальню так, чтобы изогнутая часть

находилась выпуклостью вверх и наносят удары молотком.

Правка (рихтовка) закаленных деталей. После закалки стальные детали иногда коробятся. Правка искривленных после закалки деталей называется рихтовкой. Точность рихтовки может  составлять 0,01…0,05мм.



 В зависимости от  характера рихтовки применяют  молотки с закалённым бойком  или специальные рихтовальные  молотки с закруглённой стороной  бойка.





 Изделия толщиной не  менее 5мм, если они закалены  не насквозь, а только на глубину  1…2мм, имеют вязкую сердцевину, поэтому  рихтуются сравнительно легко;  их нужно рихтовать, нанося  удары по выпуклым местам. В  случае коробления изделия по  плоскости и по узкому ребру  рихтовку выполняют отдельно  – сначала по плоскости, а  потом по ребру.



Правку короткого пруткового материала выполняют на призмах, правильных плитах или простых подкладках. Прямолинейность проверяют на глаз или по просвету между прутком  и плитой.

Оборудование для правки



 В основном на предприятиях  применяют машинную правку на  правильных вальцах, прессах и  специальных приспособлениях.



Гибочные вальцы бывают ручными  и приводными. На ручных и приводных  трёхвалковых гибочных вальцах правят заготовки прямые и изогнутые по радиусу, имеющие на поверхности выпучины и вмятины.







Гр.№204 УП-01 Тема 1.4. Правка металла. Рихтовка металла Ручная и машинная правка. | Учебно-методический материал:

группа №204

УП- 01.       ПМ 01 .  «Подготовительно-сварочные работы

                       и контроль качества сварных швов после сварки»

Преподаватель : М.В.Проценко                     Электронный адрес почты: [email protected]

Задание выдано 23.11.2020.

Ссылка на источники в ЭБС- Лань:

1 Н.И.Макиенко  Слесарное дело с основами материаловедения –Изд. 5.   2018г. 460стр.

2 Лупачёв А.В.  Лупачёв В.П.  Изд. «Республиканский институт профессионального образования» 2018год. стр.288 « Источники питания и оборудования сварки плавлением»-учебное пособие.

3. Слесарное дело (практическое пособие для слесаря). – М.: НЦ ЭНАС, 2008

Ознакомиться с материалом лекции и выбрать правильные ответы тестового задания.

Тема 1.4.  Правка металла. Рихтовка металла. Ручная и машинная правка.

Правка, и рихтовка — представляет собой операции по выправке металла, заготовок и деталей, имеющих вмятины, выпуклость, волнистость, коробление, искривление и др.

Правка и рихтовка имеет одно и то же назначение, но отличаются приемами выполнения и применяемые инструменты и приспособления. Металл подвергается правке как в холодном, так и в нагретом состоянии

Выбор_спосо6а — зависит от величины прогиба, размеров и материала изделия.

Правка может выполняться ручным способом на стальной или чугунной плите или на наковальне и машинным способом на прессах.

При правке применяют правильную плиту, молотки разных по массе и материалу, со вставными бойками, гладилки — деревянные или металлические бруски применяют при правке тонкого листового и полосового металла. Применяют также другие приспособления.

Правка листового металла более сложна, чем полосового и прутков. Отмечая выпуклость ее границы изгибов мелом или графитом. После этого заготовку кладут на плиту так, чтобы края заготовки не свисали и прижимая ее рукой, начинают правку. Чтобы растянуть заготовку середину, удары молотком наносят от середины заготовки к краю. Более сильные удары наносят в середине и уменьшают силу удара ближе краю. Во избежание трещин и наклепа материала нельзя наносить повторные удары по одному и тому же месту заготовки.

При правке прутков и полосового металла после отметки укладывают на плиту выпуклостью вверх. Удары молотком наносят по выпуклой части от краев изгиба к средней части, регулируя силу удара в зависимости от диаметра прутка и величины изгиба и по мере выправлении изгиба. Заканчивая правку легкими ударами и поворачиванием прутка вокруг оси.

Гибка — способ обработки металла давлением, при котором заготовке или ее частя придается изогнутая форма. Гибка выполняется молотками разными в тисках, на плите или с помощью специальных приспособлений. Тонкий листовой металл и проводку до 3 мм гнут киянками, плоскогубцами или круглогубцами. Гибку производят как вручную на опорном инструменте и оправках, так и на гибочных машинах (прессах). Сущность гибки заключается в том, что одна часть заготовки перегибается по отношению к другой на заданный угол. Выполняют как в холодном, так и в горячем состоянии.

 Гибку квадратной скобы из полосовой стали выполняют следующем порядке; Определяют длину развертки заготовки, складывают длину сторон скобы с припуском на один изгиб 0,5 мм. Отмечают длину с дополнительным припуском на обработку торцов по 1 мм на сторону и зубилом срубают заготовку. Выправляют вырубленную заготовку на плите. Опиливают в размер по чертежу. Наносят риски изгиба. Зажимают заготовку в тисках на уровне риски и ударами молотка загибают конец скобы (первый загиб). Переставляют заготовку в тисках, зажимают между губками и бруском оправки более длинным, чем конец скобы загибают второй конец (второй загиб). Снимают заготовку и вынимают брусок — оправку, зажимают скобы в тисках на уровне губок со вставленной оправкой или квадрата по размеру.

Загибают первую и вторую лапки, делают четвертый и петый загиб.

Проверяют и выправляют по угольнику. Снимают заусенцы на ребрах скобы.

Гибка труб производится с наполнителями и без наполнителей.

Способ гибки зависит от диаметра трубы, величины угла загиба и материала труб применяют ручным или механизированным способом, холодная или горячая гибка. Применяют трубогибочные приспособления.

Правила безопасной работы при гибке металла

1. Надежно закреплять заготовки в слесарных тисках или приспособлениях.
2. Работать только на исправных оборудовании и приспособлениях.
3. Слесарные молотки должны иметь хорошие ручки, быть плотно насажены и расклинены.
4. При работе на гибочных станках и машинах точно соблюдать правила безопасности, изложенные в специальных памятках.

Механизация при правке. Правильные машины.

Для механизации работ при правке используют различные правильные машины.

Простейшим устройством для механизации правки является ручной пресс (рис. 2.34), с помощью которого осуществляют правку профильного проката и пруткового материала. Правку пруткового материала на этом прессе производят в центрах (рис. 2.34, а) или на призмах (рис. 2.34, б). Профильный прокат правят только на призмах.

Правильные машины

В большинстве случаев для правки листового и профильного проката используют специальные правильные машины (рис. 2.35, а), в которых основными рабочими органами являются правильные вальцы (рис. 2.35, б). При правке лист подается в валки и благодаря силе трения, возникающей между валками и листом, втягивается между ними. Проходя между валками, лист перегибается то в одну, то в другую сторону, и его волокна выравниваются. Для исправления лист пропускают через валки многократно, иногда до пяти раз и более.

  Кроме того, в правильных вальцах можно править и профильный прокат- Вальцы для правки профильного проката практически не отличаются от вальцов для правки листового материала. Различие состоит в конструкции правильных вальцов, которые должны иметь профиль, соответствующий профилю материала, подвергаемого правке (рис. 2.36).

Основные правила выполнения работ при правке

1. При правке полосового и пруткового материала (круглого, квадратного или шестигранного сечения) выправляемая деталь должна касаться правильной плиты или наковальни не менее чем в двух точках (рис. 2.37). Правку деформированной заготовки при этом нужно осуществлять за счет ее изгиба в сторону, противоположную имеющейся деформации.

2.   Силу ударов молотком или кувалдой распределять по длине деформированного участка и регулировать в зависимости от площади поперечного сечения материала, подлежащего правке, и величины деформации.

3.  При правке обработанных валов во избежание появления вмятин на обработанной поверхности необходимо пользоваться опорными призмами и прокладками из мягкого металла (рис. 2.38).

4.   Правку листового материала толщиной 0,5… 0,7 мм необходимо производить при помощи деревянных молотков — киянок (рис. 2.39). При отсутствии киянок допускается использование обычного стального молотка, но при этом необходимо между молотком и выправляемой поверхностью помещать деревянную  проставку.

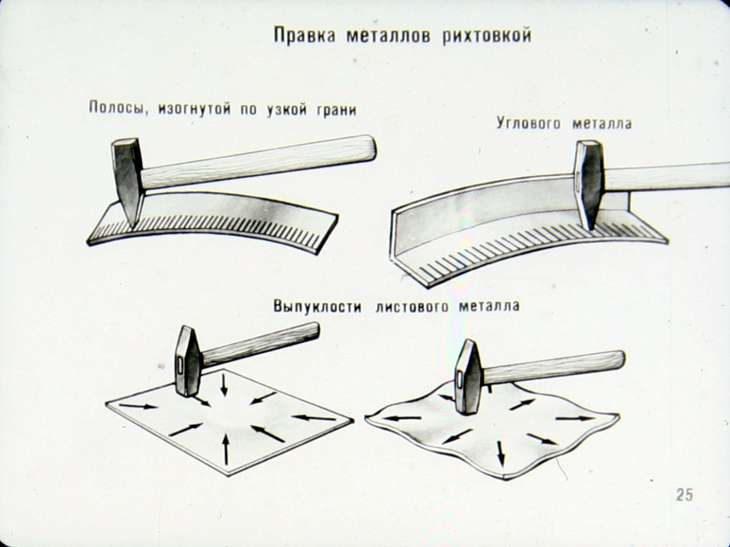

5.   При правке полос, изогнутых по ребру (рихтовке), а также листового материала со значительными деформациями необходимо применять способ правки растяжением (рис. 2-40 )

6.   Правку полос с винтовым изгибом необходимо выполнять в ручных тисочках (рис. 2.41, б).

7.   Контроль качества правки следует производить в зависимости от конфигурации заготовки и ее исходного состояния: на «глаз» (рис. 2.42) — визуально, линейкой, перекатыванием по плите; «на карандаш» (рис. 2.43) — путем вращения выправленного вала в центрах ручного винтового пресса.

8. При правке полосового и пруткового материала на плите (наковальне) необходимо пользоваться рукавицами, правку выполнять молотком или кувалдой, прочно насаженной на рукоятку.

Типичные дефекты при правке, причины их появления и способы предупреждения приведены в табл. 2.3.

Таблица 2.3 Дефект Причина Способ предупреждения После правки обработанной детали в ней имеются вмятины Правка производилась ударами молотка или кувалды непосредственно по детали Правку производить через прокладку или наставку из мягкого металла, при правке обработанные цилиндрические детали устанавливать на призмы После правки листового материала киянкой или молотком через деревянную наставку лист значительно деформирован Применялись недостаточно эффективные способы правки Применить способ правки путем растяжения металла по краям выпуклости, чередуя этот способ с правкой прямыми ударами После рихтовки полоса непрямолинейна по ребру Процесс правки не окончен Правку заканчивать ударами по ребрам полосы, переворачивая ее в процессе правки на 180°

Тестовое задание:

1. Что такое правка металла:
− Операция по выправлению изогнутого или покоробленного металла, подвергаются только пластичные материалы
− Операция по образованию цилиндрического отверстия в сплошном материале
− Операция по образованию резьбовой поверхности на стержне
− Операция по удалению слоя металла с заготовки с целью придания нужной формы и размеров

2. Назовите способы правки металла:
− Правка выкручиванием, изломом и выдавливанием
− Правка вдавливанием, разгибом и обжатием
− Правка затягиванием, выкручиванием и развальцовкой
− Правка изгибом, вытягиванием и выглаживанием

3. Выбрать правильный ответ
Назовите инструменты и приспособления, применяемые при правке:
− Применяется: параллельные тиски, стуловые тиски, струбцины
− Применяется: натяжка, обжимка, поддержка, чекан
− Применяется: правильная плита, рихтовальная бабка, киянка, молоток, гладилка
− Применяется: кернер, шабер, зенкер, киянка, гладилка

Базовые методы правки металла — Карьерный рост

Тенденции роста смежных профессий

Чак Роберт

•

Обновлено 28 декабря 2018 г.

Nordroden/iStock/GettyImages и изготовителям иногда нужно выпрямить металл. Различные механические силы могут вернуть металлу правильную форму. Чтобы облегчить процесс правки металла, производители часто применяют тепло. Однако слишком высокая температура может повредить металл.

Тепловая правка

Изготовители правят металл различными способами, включая тепловую правку. Термическая правка включает применение контролируемого тепла к деформированной части стали в циклах нагрева и охлаждения до тех пор, пока металл постепенно не выпрямится. Термическая правка не симметрично выпрямляет металл и представляет собой постепенный процесс. Изготовитель не нагревает этот металл до точки, при которой металл претерпевает молекулярные изменения. Кроме того, напряжения, добавляемые к этому металлу, не превышают предела текучести металла в нагретом состоянии, что является точкой, в которой металл деформируется в нежелательную форму. Изготовители не нагревают металл в каком-либо другом месте, кроме того, в котором происходит формование. Сварочные горелки являются распространенными источниками тепла для термической правки.

Горячая механическая правка

Горячая механическая правка похожа на тепловую правку, но она выправляет металл выше предела текучести. Это позволит выпрямить металл очень быстро, но может привести к непредсказуемым результатам, включая трещины, изменения свойств материала, судороги, коробления и морщины. Металл может быть поврежден или деградирован.

Горячая обработка

Горячая обработка похожа на горячую механическую правку, за исключением того, что производитель нагревает металл до такой степени, что в нем могут произойти молекулярные изменения. Металл будет светиться вишнево-красным. Этот способ правки металла еще более быстрый, но и более непредсказуемый. Это может вызвать переломы, изменения в молекулярной структуре, повышенную ломкость, судороги, пряжки и морщины.

Винтовые прессы

Производители используют ручные винтовые прессы и гидравлические прессы для правки гнутых профилей и удаления вмятин на металлических листах. Ручные винтовые прессы представляют собой устройства, которые загоняют плунжер в изогнутый металл за счет усилия, создаваемого винтом. Винтовой пресс имеет груз, прикрепленный к ручке, который помогает прессу сохранять импульс во время работы.

Крепежные устройства

Изготовители нагревают металл, чтобы он не испытывал такого большого напряжения, когда изготовитель применяет силу для выпрямления металла. Изготовители обычно используют слесарные молотки, молотки из легкого металла, молотки, ручные молотки и резиновые молотки для правки металла. Они помещают металл либо на наковальню, либо на выпрямляющую пластину. Другие инструменты, используемые для выпрямления металла, включают щипцы, тиски и зажимы, которые удерживают металл на месте, чтобы производитель мог перемещать часть металла, пока он не выпрямится.

Выпрямление труб

При выпрямлении труб производители иногда засыпают трубы мелкозернистым песком и заделывают концы труб. Затем изготовители нагревают трубу и выпрямляют ее. Мелкозернистый песок препятствует развитию больших деформаций участка трубы.
