устройство и принцип работы, неисправности и ремонт ЭУР

В прошлом для управления машиной требовалась физическая сила, теперь же помочь в этом может электроусилитель руля. Но многие автомобилисты не знают о том, как он устроен, а также как произвести простой ремонт в случае поломки. Все, что нужно знать об ЭУР, вы найдете в статье.

Содержание

[ Раскрыть]

[ Скрыть]

Описание ЭУР

Конструкция устройства

ЭУР использует небольшой электродвигатель. Он создает дополнительное усилие на рулевом валу при повороте. Благодаря этому, удалось уменьшить размеры рулевых колес в автомобилях. Первыми такую новинку оценили по достоинству водители грузовиков, сегодня она есть на почти любом легковом автомобиле.

Сама система состоит из нескольких основных элементов:

• электромотор бесщеточного типа;
• датчики угла поворота руля;
• крутящий момент;
• управляющий блок;
• сервопривод.

Именно они являются основными элементами, которые входят в электроусилитель руля.

Но сама конструкция несколько шире и о ней будет рассказано ниже, сразу после функций, а также плюсов и минусов системы.

Функции, плюсы и минусы

Установка устройства в ВАЗ 2110

Конкурентом данной системы является гидроусилитель и электрогидроусилитель. Разница между ЭУР и ГУР: если ЭУР поломался — ничего страшного не произойдет, но вот при поломке ГУР нужно снять ремень, а в некоторыx авто это невозможно сделать. Но если проеxать без масла, насос придется заменить.

ГУР и ЭУР они имеют явные минусы. Так, нельзя держать колеса в крайнем положении больше 5 секунд, иначе перегрев. А еще требуется периодическое обслуживание. Ну, и наконец на высоких скоростях информативность руля снижается.

А вот электромеханический усилитель, он же ЭУР и ЭМУР, обладает такими плюсами, как:

• надежность;
• экономичность;
• компактность;
• изменение усилия в зависимости от условий движения.

Основным минусом является то, что он практически не поддается замене отдельных узлов. При их полном выходе из строя, придется менять всю систему, а это достаточно дорого.

Что касается функций, то она, по сути, одна – облегчить управление автомобилем, взяв на себя часть необходимого усилия. С таким устройством автомобиль становится значительно более послушным даже в сложных условиях. Подробнее об устройстве вы узнаете в видео ниже (автор ролика — Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).

Конструкция и принцип работы

На машинах разного типа электроусилитель рулевого управления может устанавливаться в различных местах.

Так, на небольших автомобилях, которым не требуется особо сильного воздействия, система ставится непосредственно в рулевую колонку. Устройство размещается прямо в салоне под колесом управления, там же и все датчики. Такое положение защищает электрический усилитель руля от грязи и других воздействий.

На машинах среднего класса система располагается на рулевой рейке. Усилие же передается через шестерню. Такая система несколько менее надежна, но широко распространена.

Внедорожники и микроавтобусы же требуют установки системы на параллельноосевой конструкции. При этом передача усилия от электродвигателя осуществляется при помощи зубчатоременной передачи, а также механизма из винта и гайки на циркулирующих шариках. При этом ремнем вращается гайка, та передает усилие шарики, от которых оно переходит рулевой рейке.

Основной принцип работы электроусилителя руля – передача дополнительного воздействия с целью облегчения управления автомобилем.

Основные неисправности и способы их устранения своими руками

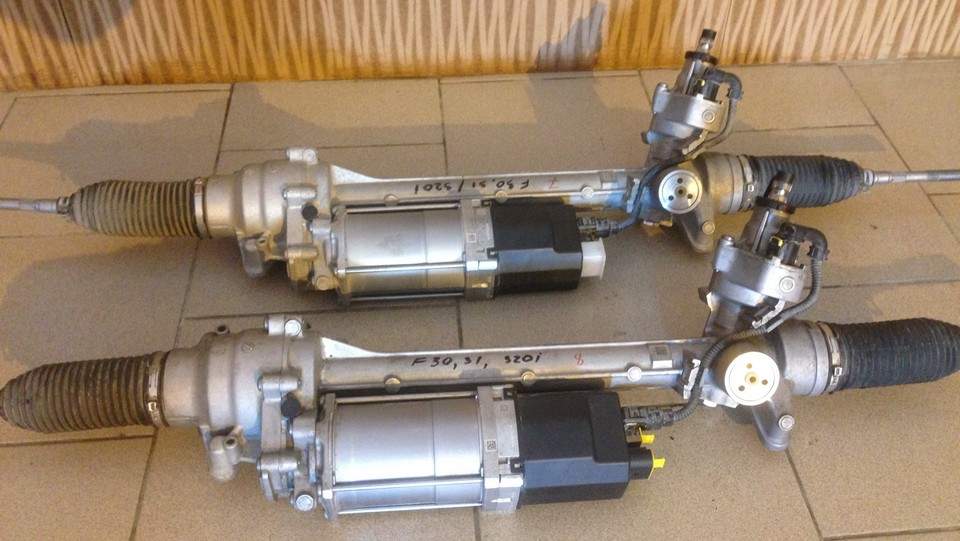

Извлеченная из автомобиля система

Какой бы ни была конструкция в вашем случае, даже если система выходит из строя, вы сохраняете управления. Ведь сохраняется прямая связь между рулевым валом и рейкой. Это обязательно требование безопасности. Поэтому, даже если поломка произойдет посреди движения, это не грозит вам неминуемой аварией.

Но все же, если не работает электроусилитель руля, то это серьезная проблема. Ведь управление автомобилем сразу же станет намного более сложным для вас. Основные неисправности приведем на примере отечественного автомобиля Лада Калина.

О проблеме вам будет сигнализировать желтый значок на панели приборов, изображающий руль с восклицательным знаком. Но его наличие не означает, что вы не можете ехать, просто управлять придется без участия электроусилителя.

Устройство под панелью

Причина может крыться в самом ЭУР. В этом случае, при зажигании система не проходит через автоконтроль и отключается, чтобы не мешать водителю. Как уже говорилось выше, заменять отдельные узлы практически невозможно и лучше не копаться в устройстве самому. Если ваш автомобиль на гарантии, обратитесь к производителю за заменой ЭУР. В любом случае, ремонт электроусилителя руля будет дорогим, ведь может потребовать ремонт рулевой рейки и другие работы.

Отключение ЭУР также может быть вызвано поломкой датчика скорости. Дело в том, что работы усилителя тесно зависит от того, на какой скорости вы движетесь. Чем быстрее машина, тем меньше усилия дает прибор, дабы вы могли лучше сам контролировать руль. Максимальное же давние идет, когда движение осуществляется на небольшой скорости или машина вообще стоит.

Из-за поломки датчика ЭУР будет отключаться автоматически, так как не получает его данных. Для исправления сложившейся ситуации, вам необходимо заменить сам датчик скорости.

Если ЭУР гудит, то это может быть признаком неправильно поставленного картера – корпуса (поддона) двигателя. В этом случае вибрация с него будет идти на усилитель и тот начнет гудеть. А значит, ремонт ЭУР будет заключаться в исправлении положения картера.

Видео «Гидроусилитель или электроусилитель»

В этом видео проводится сравнение преимуществ и недостатков двух основных видов усилителей (автор — АВТОТЕМА ТВ).

 Загрузка . ..

Гидравлика против электроники. Что лучше для машины — ГУР или ЭУР? | Об автомобилях | Авто

Первые технические устройства, призванные упрощать жизнь водителей, возникли почти сразу, как только вес и скорость транспортных средств превысили 10 миль в час. Правда, впервые их опробовали не на автомобилях, а в морских и речных судах. Строились усилители на основе гидравлических систем. Затем (перед Первой мировой войной) с появлением броневиков и тяжелых грузовиков гидроусилители шагнули в мир автомобилей. Возможность разворачивать бронированного гиганта одним движением рукой прельщала и производителей американских лимузинов высшего класса. В 1925 году инженер Франсис Дэвис запатентовал первый миниатюрный ГУР, а в 1933 году General Motors впервые внедрила подобное устройство на Cadillac V12. Позднее оно использовалось на тяжелых грузовиках. Но массовое внедрение ГУР на легковых машинах произошло уже после Второй мировой войны благодаря брендам Chrysler и Cadillac.

В 1956 году они выпустили флагманские модели, открывшие гидроусилителю путь в массы.

Устройство по конструкции принципиально не изменилось за полвека. Там есть соединенные с рейкой гидравлические механизмы и насос, поддерживающий давление.

На отечественных легковушках гидроусилитель руля появился лишь в 90-е годы. Однако на рубеже веков произошел качественный рывок в электронике: рынок заполонили новые устройства. Это электроусилители, которые не имеют обратной связи с дорогой и выстраивают работу исключительно программно, то есть по проводам.

Зачем усилителю мозги?

Сейчас перед многими стоит выбор, какой же усилитель предпочесть. На рынке множество подержанных машин, которые уже успели поездить по российским просторам и накопить статистику поломок.

«Недостатки ГУР давно известны. У него слабые патрубки, склонные к протечкам масла, из-за чего необходим контроль его уровня и периодическая замена, — рассказывает технический эксперт Денис Лукин.

Электроусилитель устроен по-другому. По сути это просто электромотор, который расположен на рулевом валу или на рейке и помогает вращать колеса за счет электромагнитного поля. Управляется он с помощью встроенного компьютера, а куда и как сильно нужно вращать руль, электроника понимает за счет двух датчиков (угла поворота и крутящего момента). Если человек интенсивно тянет баранку влево, то туда же вращает ее и электромотор. ЭУР значительно легче и компактнее ГУРа, но при этом заметно дороже его. Помимо этого, он плохо передает «обратной связи» с дорогой и в критические моменты водитель не понимает, что творится в пятне контакта колес. Почему же производители так настойчиво внедряют ЭУР в жизнь?

Дело в том, что электроусилитель способен взаимодействовать с другими электронными системами автомобиля. Он даже обучен самостоятельно заворачивать на парковке автомобиль в парковочный «карман». Да и во время движения электроусилитель, порой, сам вмешивается в движение и корректирует рыскания или уводы в сторону.

Кроме того, современные системы управления предлагают и элементы автоматического движения, корректирующие траекторию машины в поворотах. Перспектива широких программных возможностей узла открывает перед ним будущее. Естественно, ГУР на такое не способен.

Кто надежнее?

«Чтобы победить главный недостаток электроусилителя, то есть его высокую цену, и было принято глобальное решение ставить такие устройства даже на бюджетные машины», — рассказывает автомобильный эксперт Андрей Ладыгин. За счет массовости производства снижается и цена.

Однако ЭУР уже подбрасывает сюрпризы. Так, за ним замечались «шалости» на дороге, из-за которых у неопытных водителей волосы вставали дыбом. Например, усилитель внезапно начинал тянуть вбок, силясь завернуть машину в кювет. Или он внезапно менял нейтральное положение баранки, отчего руль приходилось держать под углом. Из-за внезапного отключения электроусилителя руль мог и вовсе «окаменеть» прямо в повороте, а после перезагрузки системы заработать как ни в чем не бывало. Случалось, что отгнившие провода и разъемы становились причиной частых сбоев в электронике. Такие «болячки» встречались на автомобилях из первого десятилетия этого века. И хотя со временем многие недочеты были исправлены, ЭУР по-прежнему зависим от капризов электроники. Чем больше срок службы такого усилителя, тем выше вероятность его внезапной поломки.

ГУР работает более надежно, хотя и он имеет особенности. К примеру, нельзя долго держать руль в крайнем положении из-за роста давления в гидравлике. Невечные резинки сочленений и трубки текут и потеют, отчего автомобиль требует постоянного ухода. С гидроусилителем нужно быть аккуратным в морозы, так как загустевшее масло теряет эксплуатационные свойства. Но он редко выходит из строя внезапно, и поэтому к нему больше доверия. Гидроусилитель намного ремонтопригоднее электронного конкурента. Его чинят даже гаражные мастера без сложных инструментов и мудреного программного обеспечения. Поэтому автомобиль с ГУР гораздо лучше для жизни в глубинке.

Смотрите также:

Принцип работы электроусилителя руля

Автоликбез7 сентября 2016

Борьба за повышение комфорта при управлении автомобиля ведется с момента его изобретения. Сначала поворот руля облегчался путем увеличения размеров самой баранки и за счет внедрения шестерёнчатой передачи. Затем появились гидравлические усилители (ГУР), а в последнее время приводы – помощники стали электрическими (ЭУР). Чтобы понять разницу между ними, стоит изучить принцип работы электроусилителя руля.

Принцип действия ЭУР

Электрический узел, чья задача – облегчить вращение рулевого колеса, состоит из следующих элементов:

• электродвигатель асинхронного типа;
• механический привод, соединяющий его с рулевым механизмом авто;
• собственный блок управления с датчиками.

В малолитражках, где требуется небольшое усилие для поворота колес, блок ЭУР небольших размеров устанавливается под приборной панелью. В автомобилях среднего класса электроусилитель руля под торпедо уже не поместится, а потому выносится в подкапотное пространство. В обоих случаях привод электродвигателя связан с валом рулевой колонки.

При управлении легковыми автомобилями больших размеров и тяжелыми внедорожниками нужно развивать большее усилие, чтобы поворачивать колеса. Поэтому в них задействован привод ЭУР, работающий напрямую с рулевой рейкой. Независимо от места расположения электродвигателя и его подключения к механизму, принцип работы электроусилителя руля остается неизменным. Он заключается в автоматическом включении электропривода и передаче дополнительного усилия на механизм при повороте водителем рулевого колеса. Величина крутящего момента, создаваемого усилителем, зависит от трех параметров:

• Угла поворота. Он измеряется датчиком, встроенным в рулевую колонку.
• Усилия на руле. Определяется специальным датчиком в виде скручивающегося торсиона, имеющего механическую связь с валом. Чем сильнее скручивается торсион, тем большее усилие развивает двигатель.
• Скорости движения. Эта информация поступает от контроллера, а он ее берет от датчика скорости.

Основываясь на этих показаниях, электронный блок управляет электроприводом в соответствии с ситуацией. При малой скорости движения, сильном скручивании торсиона и большом угле поворота (режим парковки или разворота) агрегат усилителя выдает максимальную мощность. Во время движения по прямой особой помощи водителю не требуется, потому ЭУР подключается минимально.

О дополнительных функциях электроусилителей

Устройство электроусилителя руля задумано таким образом, чтобы при необходимости электродвигатель мог поворачивать колеса автомобиля как одновременно с водителем, так и самостоятельно. Это дает простор для реализации дополнительных функций:

• автоматическое «подруливание» с целью удержания машины на прямой траектории;
• возврат колес в прямое положение после совершения маневра, ЭУР может это делать, когда водитель отпускает баранку после выполнения поворота;
• создание «тяжести» на рулевом колесе при разных режимах движения, чтобы сделать руль информативнее;
• выполнять автоматическую парковку без участия водителя.

В то же время ЭУР не препятствует прямому управлению колесами при заглушенном двигателе или поломке, механическая связь между ними и баранкой сохраняется.

Плюсы и минусы системы ЭУР

Электроусилители при работе развивают слабый крутящий момент по сравнению с тем, как работает усилитель гидравлический. Из-за этого их применяют только на легковых авто, грузовые по-прежнему оснащаются гидравликой. Это единственный существенный недостаток систем ЭУР среди множества достоинств:

• Благодаря электроприводу такие усилители довольно надежны и практически не нуждаются в обслуживании.
• Простота. Нет никаких ремней, насосов и гидравлических жидкостей.
• Снижение расхода бензина до 200 грамм на 100 км по сравнению с усилением от ГУР, поскольку ЭУР не отнимает энергию силового агрегата через ременную передачу.
• Возможность менять настройки и величину усиления в разных режимах езды.

К плюсам электроусилителей можно прибавить и компактность, потому что все элементы размещены в одном блоке. Но и в случае поломки менять придется весь блок, что обойдется недешево.

Проще, но еще дороже: что ломается в рулевых рейках с ЭУР, и как их ремонтируют

Особенности работы

Перед тем, как начать разговор о типах электроусилителей и их характерных проблемах, скажем пару слов об алгоритме их работы. Сразу после пуска двигателя выполняется самодиагностика системы – подтверждается ее работоспособность. В нейтральном положении электромотор не работает: вся система находится в ожидании активных действий.

Как только вы начали вращать руль, сигнал от датчика угла поворота и крутящего момента поступает в ЭБУ, а тот в свою очередь дает команду электромотору, который облегчает вам жизнь. Причем характер работы электроусилителя будет разным в зависимости от скорости автомобиля: таким образом достигается прогрессивность работы ЭУР. Пройдя поворот и понемногу снимая усилие с руля, система вернет колеса в нейтральное положение.

Наверняка владельцы переднеприводных автомобилей с поперечным расположением двигателя замечали, как автомобиль при активном старте немного уводит в сторону. Обусловлено это разной длиной приводных валов с правой и левой сторон. Так вот, модели с электроусилителем могут еще и немного подруливать колеса, компенсируя тем самым увод. В целом усилие на рулевом колесе полностью под контролем ЭУРа – а потому именно на его совести та «пустота руля» и «искусственность усилия», о которой так часто говорят и на которую сетуют многочисленные журналисты.

Какими бывают электроусилители

Эти системы разделяют прежде всего по месту установки силового блока (электромотора): на рулевой колонке (почти под рулем) или на рулевой рейке. В первом случае рулевой механизм будет самым обычным, например, как в «восьмерке» или Nissan Micra, а во втором в конструкцию интегрирован электромотор или привод. Сегодня на практике мы рассмотрим более интересный вариант с усилителем на рейке.

На самом рулевом механизме электромотор может быть установлен по-разному – либо отдельно, либо являясь частью корпуса этого рулевого механизма. Различают также и тип привода штока рейки: дополнительной шестерней или подвижным соединением винт-гайка.

В последнем случае электромотор может передавать вращение через ременную передачу, либо привод может быть прямым (как в рейках Lexus GS).

Для понимания, когда же и на сколько нужно «помогать» водителю вращать руль, система использует данные с нескольких датчиков – это датчик крутящего момента на валу шестерни рулевого механизма, датчик положения рулевого колеса, датчик частоты вращения коленчатого вала и датчики скорости вращения колес. Единственным датчиком, который относится непосредственно к системе ЭУР, является датчик крутящего момента.

Подробнее об устройстве

Теперь рассмотрим три различных варианта конструкции: рулевые рейки с дополнительной шестерней, рейки с параллельным приводом и рейки с прямым приводом. Каждая из них имеет свои плюсы и минусы – сейчас мы обозначим, какие.

Рейки с дополнительной шестерней имеют в своем составе электромотор, который через червячную передачу вращает шестерню, очень похожую на ту, что мы вращаем через рулевой вал. На самой рейке же в этом случае имеются две насечки зубьев. В этой конструкции все неплохо – вот только потери на трение высоки: все-таки это червячная передача. При этой конструкции электромотор зачастую имеет свой собственный корпус.

Рейки с параллельным приводом – так называют механизм, в котором вращение от электромотора через ремень передается на гайку, или, если сказать точнее, на пару «винт-гайка».

Винтом здесь выступает шток с нарезанной резьбой с одной стороны и насечкой зубьев с другой.

Между гайкой и винтом заложены шарики, через которые передается вращение – они же выступают в роли подшипника. Работает это так: когда вы начинаете вращение рулевого колеса, приходит в действие электромотор, вращающий гайку в ту или иную сторону, помогая вам поворачивать руль.

Рейки с прямым приводом – третий вариант, в котором корпус рулевой рейки частично является корпусом электромотора, а шток рейки проходит внутри него. Вращение от электромотора передается через уже известную нам пару «винт-гайка».

Итак, это основные типы конструкций. Общение с мастером сервиса позволило нам выяснить еще одну немаловажную особенность: есть принципиальная разница между японскими и европейскими рейками. Японцы блок управления электроусилителем «прячут» подальше от самого рулевого механизма – в результате к электромотору тянется длинный шлейф проводов для управления, связи и диагностики. Европейцы же блок управления монтируют рядом с электромотором или прямо на нем.

Какой из подходов верный, сказать тяжело. В случае с «японцами», чтобы снять всю систему, необходимо вытянуть несколько метров проводки и найти сам блок управления – но блок в таком случае находится в безопасности. С европейской же рейкой не будет проблем в плане демонтажа: отсоединил два-три разъема, выкрутил пару болтов крепления – и все. Однако блок управления в такой схеме подвержен различным воздействиям извне.

Первичная диагностика

Первичная диагностика поступившего в сервисную зону автомобиля строится на данных, полученных от хозяина автомобиля: например, стук постоянный или только при вращении, закусывание руля, неравномерное усилие на рулевом колесе или его отсутствие. Основываясь на этом, рейку демонтируют и подключают к специальному стенду (у нас это MSG MS561) и считывают ошибки. С помощью стенда имитируют работу двигателя на различных режимах и более детально изучают работу рулевого механизма. Делается это, чтобы локализовать неисправность и понять, кроется ли проблема в «железе» или в электрике.

По порядку о проблемах

Сначала поговорим о механической части системы. Здесь все так же, как и с другими рейками: практически любая проблема связана с разрывом пыльников рейки и попаданием внутрь нее воды и грязи. Вода – это неизбежная коррозия, а грязь – чрезмерный износ трущихся поверхностей.

Износ боковой втулки – пожалуй, самое безобидное, что может случиться со штоком рейки. Вымывание смазочного материала из пары винт-гайка может привести к закусыванию в паре или даже заклиниванию рулевого механизма в одном положении.

В механизмах с параллельным приводом попадание влаги на ремень приводит к резкому возрастанию его износа и, в конечном итоге, разрыву. Резко возросшее усилие на руле – вот что ощущает водитель в таком случае.

Редко, но бывает так, что из-за влаги подшипник электромотора подвергается коррозии – тогда вы услышите неистовое завывание последнего при работе.

Износ в зубчатом зацеплении вала-шестерни и штока рейки – тоже потенциальная причина разрыва пыльника. Но здесь болезнь можно попытаться вылечить, поджав упор штока.

Справляясь у мастера о влиянии воды на электромотор, если привод прямой, мы узнали, что особых проблем с самим мотором быть не может – добротная изоляция проводов делает свое дело.

Разобравшись с механикой, переходим к «источнику силы» – электрической части. Потенциальных проблем здесь не так много, но почти все они связаны с солидными затратами.

Например, если электронный блок управления системой установлен на рейке, то он зачастую никак не защищен, потому прилетевший откуда-то камешек может разбить крышку блока. И даже если вы заметите это сразу же (что маловероятно), блок все равно придется отправить под замену. При этом, говоря «блок», мы имеем в виду всю рейку, потому как блоки отдельно не поставляют, и на данный момент осуществляются только скромные попытки ремонта этого элемента. Но все попытки разбиваются о неприступную стену отсутствия софта для программирования процессоров ЭБУ.

Выход из строя датчика крутящего момента – еще одна малоприятная ситуация на дороге. В этом случае ЭУР «не понимает», с какой частотой и усилием помогать вам вращать руль и в какую сторону.

Полностью усилитель не отключится, так как он «возьмет» данные датчика скорости и угла поворота рулевого колеса, но на щитке начнет светиться индикатор неисправности ЭУР. Более того, может случиться так, что вращать руль вам будет необходимо вправо, а электромотор будет «крутить» его влево.

Сами датчики могут быть аналоговыми или цифровыми, потому и проблемы у них соответствующие. Аналоговые «страдают» износом: проявляется это в различном усилии на руле или уводе механизма от центрального положения.

Цифровые, впрочем, также страдают от износа, но только не самого датчика, а шлейфа, который может банально перетереться.

Лечим рейку

Механические проблемы со штоком рейки не лечатся никак. Коррозия, чрезмерный износ резьбы или зубьев отправят вас за покупкой нового штока – ни шлифовка, ни какая-либо иная обработка здесь не предусмотрены. Если же со штоком все в порядке, а причиной стука стал износ боковой втулки или увеличенный зазор в зубчатом зацеплении, то втулку можно без проблем заменить, а зазор отрегулировать, подтянув упор штока (так же, как и в случае с гидравлическими усилителями). Собственно, каких-то других решений проблем по «железу» просто нет.

А вот с электрикой, как уже говорилось выше, куда ни глянь – всюду одни расстройства. Если считываемые ошибки связаны с неправильной эксплуатацией, то их можно попытаться удалить – но если это поломки… Тогда решения нехитры, но дороги. Судите сами: малейшая трещина в крышке блока – это в большинстве случаев замена всей рулевой рейки. Коррозия подшипника электромотора означает два пути решения проблемы: замена электромотора с блоком управления или опять-таки замена всей рейки в сборе. Кстати, замена в сборе – это вердикт любого официального дилера: завод-изготовитель обычно попросту не закладывает возможности ремонта и восстановления рулевого механизма с ЭУР.

А если привод прямой, и внутрь попала вода, то что тогда будет с электродвигателем? К счастью, ничего: его промоют бензином, высушат и снова отправят на службу. Касательно этого элемента ЭУР мастер вообще заметил, что еще ни разу не встречал проблем, связанных с выходом из строя мотора системы.

Поломка датчика крутящего момента лечится заменой датчика. Единственным утешением для конструкции с аналоговым датчиком может быть возможность небольшой корректировки (±1°) ЭУРа. Но если гнездо датчика разбито значительно, то корректировка уже не поможет.

Одной из самых распространенных причин выхода из строя датчика является повреждение пыльника, который установлен над ним. Он от постоянной влаги начинает гнить и в конце концов разрушается, отправляя датчик под замену – если такая возможность есть. Если ее нет, то… Вы, наверное, уже догадались: замена рейки в сборе. Но самое обидное, что может случиться, так это банальная поломка разъема на рейке, ведь в этом случае тоже ничего, кроме замены рейки в сборе, уже не поможет.

Если вам повезло, и рейку отремонтировали

По завершении работ рейку собирают и устанавливают на автомобиль.

После установки необходимо произвести инициализацию или адаптацию ЭУР. Действие это крайне важное, поскольку позволяет «научить» рейку видеть все датчики и крайние положения. Если этого не сделать, то электромотор будет крутить «до победного», в результате чего в конце хода шток с немалой силой ударится в упор. После же выполнения адаптации система за 5 градусов до крайнего положения резко снизит усилие, предохранив шток от удара.

Кстати, есть еще один небольшой плюс, связанный с адаптацией и самим принципом работы электрического усилителя. Если помните, в системах с гидроусилителем нельзя длительное время удерживать руль в крайнем положении – это чревато перегрузкой и поломкой насоса. А вот с правильно адаптированным ЭУР в любом положении все будет хорошо.

В завершение

Несмотря на кажущуюся простоту системы электроусилителя рулевого управления и фактическое отсутствие необходимости его обслуживать, стоит помнить, что это по-прежнему одна из самых важных систем автомобиля. Ведь ЭУР помогает контролировать направление движения – иначе говоря, делает передвижение подвластным вашей воле. Используя показания датчиков колес, двигателя, рулевого колеса, ЭУР требует к себе удвоенного внимания – поэтому при появлении малейших странностей в его работе не ждите «восстания машин», а отправляйтесь на диагностику.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).

Опрос

А вы сталкивались с проблемами ЭУР?

Всего голосов:

Что лучше, гидроусилитель или электроусилитель руля? выбираем лучшее

Те, кто постигал азы водительского мастерства за рулем какой-нибудь «копейки» или «Москвича», наверняка до сих пор помнят, как сложно было управляться с рулем этих автомобилей.

Но прогресс не стоит на месте, и сегодня редко найдешь модель автомобиля, не оборудованную усилителем рулевого управления, который в значительной степени упрощает руление.

Какие виды усилителей бывают, в чем их преимущества и недостатки – об этом пойдет речь в данной статье.

Электрогидравлический усилитель руля

Усилитель усилителю – рознь

Первыми об облегчении управления рулем машины задумались производители грузовиков. Конструкторы разработали специальный гидравлический механизм, который монтировался в систему рулевого управления и упрощал вращение рулевого колеса.

Но не только в этом заключалась польза изобретенного агрегата: в ущерб качеству «обратной связи» он помогал поглощать неровности дорожного покрытия (уменьшились вибрации на руле), что, в свою очередь, позволяло продлить срок службы узлов механизма рулевого управления.

Обратите внимание

Кроме того, использование ГУР помогло улучшить безопасность автомобиля при повреждении шин передних колес: гидроусилитель способствует удержанию руля в заданной водителем траектории движения.

Примечательно, что подобный механизм, названный гидравлическими усилителем руля (ГУР), в советском автопроме впервые появился на легковом автомобиле – ГАЗ «Чайка».

ГАЗ 14 Чайка с ГУР

С тех пор прошел не один десяток лет, прежде чем гидроусилителями стали оснащать серийные модели российского производства. Впрочем, легковые автомобили иностранных брендов оборудуются гидроусилителями руля уже давно.

По прошествии времени инженеры удостоверились в том, что конструкция гидравлического привода усилителя руля несовершенна и стали искать пути усовершенствования данного агрегата.

Эволюционным шагом в этом направлении стало применение не гидравлики, а электрики — конструкторы изобрели электрический усилитель руля (ЭУР), который сегодня устанавливается на различные модели, бюджетные и дорогие, автомобилей. Каковы же особенности конструкции гидро- и электроусилителя руля?

Устройство ГУР

Гидроусилитель руля представляет собой систему из соединительных трубопроводов низкого и высокого давления, в которых циркулирует специальная жидкость, нагнетаемая в систему при помощи насоса. Жидкость ГУР находится в бачке, который соединен с насосом.

При повороте руля жидкость под давлением подается в рулевой механизм через распределитель. Жидкость накачивается в гидроцилиндр, где создает давление на поршень, смещает его, тем самым облегчая усилие при повороте рулевого колеса.

Когда автомобиль движется по прямой траектории, жидкость из рулевого механизма оттекает в бачок системы ГУР.

ЭУР

Электроусилитель руля представляет собой систему из электродвигателя, электронного блока управления (ЭБУ) и двух датчиков — крутящего момента и угла поворота руля.

В отличие от гидроусилителя, ЭУР монтируется непосредственно на рулевой колонке или рулевой рейке, а передача крутящего момента происходит через торсионный вал, который встроен в систему рулевого управления. Если ГУР изменяет усилие на руле при помощи циркулирующей в системе жидкости, то электроусилитель делает это посредством силы тока.

Например, при повороте руля усилие передается на рулевой механизм через торсионный вал. Датчик крутящего момента электроусилителя «улавливает» это действие и передает его в блок управления.

Устройство ЭУР

Там информация анализируется и ЭБУ определяет, какую именно силу тока нужно направить в электромотор, чтобы облегчить вращение рулевого колеса.

Причем, усилие это рассчитывается в зависимости от скорости движения автомобиля и угла поворота руля: если водитель вращает рулем на месте или при парковке на малой скорости, привод ЭУР работает по максимуму, обеспечивая наиболее легкое вращение рулевого колеса.

Если же поворот руля происходит на большой скорости, электроусилитель уменьшает силу крутящего момента, отчего управление становится острее.

Что лучше: ГУР или ЭУР?

Свои преимущества и недостатки есть у каждой из указанных систем.

Гидроусилитель рулевого управления является более громоздкой, но в то же время более дешевой в производстве системой, что в конечном итоге сказывается на стоимости автомобиля, оснащенного ГУР.

Сегодня гидроусилителями рулевого управления оснащают в основном автомобили бюджетного класса и мощные внедорожники.

Впрочем, в случае с внедорожниками использование ГУР поясняется тем, что такая система имеет большую, нежели у электроусилителя, мощность передачи крутящего момента на рулевой механизм. В этом заключается главное преимущество ГУР.

Недостатков у данного механизма больше. Во-первых, в автомобиле с гидроусилителем руля нельзя держать рулевое колесо в крайнем положении более пяти секунд, иначе произойдет перегрев масла в системе, что приводит к поломке ГУР.

Во-вторых, гидроусилитель нуждается в периодическом обслуживании (раз в один – два года): необходимо менять жидкость, следить за уровнем масла в системе, проверять состояние приводов, целостность шлангов и насоса усилителя.

Бачок ГУР

В-третьих, работа насоса гидроусилителя напрямую связана с двигателем, поэтому насос постоянно отбирает у мотора часть мощности, которая при прямолинейном движении, когда ГУР не задействован, расходуется впустую.

Насос ГУР Ford Focus 2

В-четвертых, в гидроусилителе нельзя настроить режимы работы механизма в зависимости от условий движения.

В-пятых, ГУР обеспечивает хорошую информативность рулевого управления на малых скоростях, но на высоких «обратная связь» в значительной мере ослабевает.

Впрочем, этот недостаток конструкторы устраняют за счет применения в механизме рулевого управления дополнительных узлов (рейки с переменным передаточным отношением).

В отличие от гидроусилителя руля, ЭУР является более прогрессивной системой, имеющей, однако, и свои недостатки. Так как их меньше, чем у ГУР, то сперва скажем о них.

Во-первых, это более высокая стоимость, а во-вторых – меньшая, как указывалось выше, мощность электромотора, из-за чего данный тип усилителя в основном устанавливается на легковые автомобили.

Впрочем, с каждым годом конструкция ЭУР совершенствуется, что позволяет нивелировать упомянутые недостатки.

ЭУР Лада Приора

К преимуществам ЭУР можно отнести, во-первых, простоту его конструкции, и, как следствие, обслуживания. Электроусилитель не имеет жидкостей, шлангов, насоса, которые нуждаются в периодическом осмотре и обслуживании. Единственное, за чем нужно следить – это за состоянием подшипников качения.

Во-вторых, ЭУР компактнее, чем гидроусилитель, не занимает много места, а у некоторых моделей автомобиля устанавливается на рулевой вал в салоне, а не под капотом, что обеспечивает долговечность его эксплуатации (нет перепада температур и влажности, которые приходится испытывать узлам ГУР).

Установленный ЭУР от Приоры на ВАЗ 2109. Фото — Drive2

В-третьих, электроусилитель помогает экономить топливо, так как его мотор, в отличие от насоса гидроусилителя, начинает работать только при повороте руля, к тому же он не отбирает мощность у двигателя.

В-четвертых, через ЭБУ можно настроить режимы работы электроусилителя в зависимости от условий, в которых эксплуатируется машины. В-пятых, рулевое колесо с электроусилителем можно сколько угодно держать в крайнем положении.

И, наконец, управление автомобилем с ЭУР более острое при езде на больших скоростях, чем у ГУР, и более легко при езде на малых скоростях.

С уважением, Александр Гилев.

Источник: https://avtoexperts.ru/article/gur-ili-e-ur/

Электроусилитель руля плюсы и минусы. Что лучше, гидроусилитель или электроусилитель руля? Выбираем лучшее. Какой усилитель выбрать

Человек вынужден прилагать мышечные усилия, преодолевая сопротивление колёс при повороте автомобиля. Существует необходимость в применении вспомогательного устройства. Его изобретение стало важным техническим достижением, повлиявшим на дальнейшее развитие автомобильной промышленности.

В 1920-1930-е годы усилители руля попробовали устанавливать на тяжелые самосвалы, бронеавтомобили. Сначала устройства были пневматическими (использовали давление воздуха).

Низкая точность таких приспособлений (при возросшей массе и новых скоростных характеристиках техники) открыла дорогу применению специальных усилителей гидравлического типа, уже прошедших испытания в судоходстве.

Массовая установка гидроусилителей автомобильного руля началась в Америке в 1940-е годы, охватила послевоенную Европу. (В СССР многие серийные легковые автомобили выпускались без усилителя руля.)

Рубеж 20-21 веков ознаменовал начало эпохи внедрения электроусилителей руля.

Важно

По данным статистики, около 10% российских водителей отдают предпочтение автомобилю, не оснащённому усилителем руля. Для некоторых из них актуален денежный вопрос (либо это владельцы небольших машин).

Кто-то любит непосредственное ощущение дороги, особенно при больших скоростях, отмечают повышенную информативность на сложных покрытиях (лёд, мокрый асфальт). Есть автомобилисты, которым нравится прилагать усилия. Чаще всего это вопрос навыка и привычки.

Преимущества вождения с усилителем руля

• усилитель забирает львиную долю нагрузки на себя;
• нет необходимости в большом количестве оборотов руля, он не вырывается из рук;
• смягчается ощущение неровностей дороги;
• машиной легче управлять, маневренность возрастает; без усилий удаются сложные повороты;
• становится более удобным руление на малых скоростях;
• стабилизируется траектория движения;
• при проколе передней шины легче удержать автомобиль;
• водитель меньше напрягается, не устаёт;
• особенно актуально, если водитель – женщина;
• повышается износостойкость рулевого механизма, продлевается срок его службы.

Всё это обеспечивает максимально безопасное и комфортное вождение (при условии исправного техсостояния машины).

Потенциальная опасность возникает только при внештатной ситуации – внезапном отказе (поломке) системы усилителя руля при повороте во время движения. В этом случае реакция, знания и опыт водителя приобретают решающее значение. О проблемах могут сигнализировать посторонние шумы, вибрации, резкие толчки, проворот руля, трудное или слишком легкое его поворачивание.

По статистике четверть российских водителей предпочитает гидроусилитель, а половина – электроусилитель руля (и показатели смещаются в пользу ЭУР). Достоинства каждого из этих механизмов определяется их конструктивными особенностями.

В современных автомобилях используются электроусилители, гидроусилители и электрогидроусилители руля.

ЭУР: что это такое в автомобиле (электромеханический усилитель рулевого управления, ЭМУР, ЭУРУ)

Эур что это такое в автомобиле? Работает как электрический мотор. Воздействует на рулевое управление посредством электрического привода.

Датчики анализируют положение руля. Показания сообщаются электронному блоку управления, где их обрабатывает специальная компьютерная система. Отсюда руководящие сигналы передаются помещенному в рулевое устройство электрическому мотору. Он преобразует электрическую энергию в механическую, облегчая вождение.

Что такое ГУР в автомобиле (гидравлический усилитель руля)

Это устройство работает по типу насоса. Влияние на механизм управления рулём производится давлением жидкости (масла).

При включении двигателя вращающийся приводной ремень вводит в действие гидравлический насос. Поддерживается постоянная подача масла из бачка в систему.

Когда водитель крутит руль, специальный механизм (золотник) движется, реагируя на это вращение, и перекрывает канал слива масла обратно в бачок. Жидкость через распределитель (клапан) поступает в силовой гидроцилиндр.

Он преобразует давление жидкости в давление поршня, который производит силовое воздействие на рулевое управление. При завершении поворота и прямолинейном движении открываются все каналы, масло уходит обратно в бачок и продолжает вхолостую циркулировать по системе посредством соединительных шлангов.

Электрогидроусилитель руля (гибридный, электрогидравлический усилитель руля, ЭГУР)

Возник как модернизированная версия гидроусилителя. Работает от специального генератора (а не от двигателя автомобиля) и отключается при движении машины по прямолинейной траектории.

Специальные датчики считывают скорость поворота руля. Сигналы подаются на блок управления и сообщаются электрическому мотору, приводящему в движение гидравлический насос.

Сравнительная характеристика

Недостатки электроусилителя руля и преимущества гидроусилителя:

1. Существует чувствительность ЭУР к плохой (раскисшей, ухабистой) дороге и влаге (в частности, при плохой погоде – когда снег, дождь, лужи). В таких случаях есть опасность перегрева и отключения, а также перегорания.
2. ГУР лучше сглаживает толчки при неровностях дороги и наезде на бордюр.
3. ЭУР не выдаёт мгновенную реакцию в случае быстрого поворота колёс в другую сторону. А если резко перекрутить руль, система вообще может отключиться.
4. Для ГУР есть больше возможностей самостоятельного ремонта.
5. В случае с ЭУР не исключается вероятность сбоя электроники (правда, этим грешат преимущественно старые и дешёвые модели; другая причина – несоблюдение правил эксплуатации).
6. Производство ГУР менее затратно; их цена ниже, чем у ЭУР.
7. ЭУР имеет ограничение по установке на тяжелые грузовики и внедорожники (из-за недостатка мощности).

Преимущества электроусилителя руля

1. Лёгкость руления при ЭУР («одним пальцем»). Отличная маневренность при парковке, быстрая адаптация к перемене скоростей.
2. Настройки параметров ЭУР при различных режимах работы. (Стабилизация при боковом ветре, автопарковка)
3. Широта температурного диапазона для ЭУР.

   Жидкость в ГУР под влиянием температур и перегрузок может замёрзнуть, закипеть.

4. Простота конструкции и обслуживания ЭУР. Надо лишь следить за состоянием подшипников. Техническое обслуживание ГУР более трудоёмкое.

   Необходим регулярный осмотр на предмет целостности, отслеживание герметичности гидравлических трубок, проверка натяжения приводного ремня, уровня масла. Есть правила по замене масла и фильтра.

5. Компактные размеры ЭУР.
6. Экономичность ЭУР (меньше расход топлива, выше КПД).
7. Эксплуатация машины после отключения неисправного ЭУР. Для ГУР это нежелательно (разрушается рулевое управление; могут возникнуть другие поломки).
8. Возможность при ЭУР долго удерживать руль в крайнем положении. На автомобилях с ГУР промедление более 5-ти секунд грозит серьёзной поломкой.
9. Экологичность ЭУР. Машины с ГУР дают больше вредных выбросов; отслужившие свой срок ГУР сложнее в утилизации.
10. Серьёзные перспективы прогресса ЭУР.

Выбираем между гидро- и электроусилителем руля

Итог

Некоторые несовершенства ГУР устранены в моделях с ЭГУР: произошло увеличение КПД, появилась возможность задавать нужные параметры, осуществилась замена приводного ремня на электродвигатель. Но будущее всё-таки за электромеханическими усилителями руля. Это общемировая тенденция, потому что их преимущества очевидны.

Автопроизводители делают всё, чтобы езда на автомобиле доставляла комфорт и удовольствие. Это касается буквально всего в машине, в том числе и рулевого управления. Руль должен поворачиваться легко, без усилий, а не с трудом, как это было в прежние времена на старых транспортных средствах.

В настоящее время сложно себе представить автомобиль без усилителя руля, то есть специального устройства, который помогает поворачивать колёса машины.

Многие знают, что такие усилители бывают двух видов: гидравлические, то есть приводимые в действие гидравликой (ГУР), и электрические, работающие с помощью электродвижка (ЭУР).

Давайте разберемся в чем разница между гидроусилителем или электроусилителем руля?

Принцип работы ГУР

Гидравлические усилители вращения рулевой колонки появились ещё в прошлом веке и поначалу устанавливались только на грузовики. Это понятно. Управлять многотонной машиной гораздо сложнее, чем легковой.

Однако, автопроизводители со временем стали применять ГУР в том числе на легковых машинах, тем самым повышая их привлекательность по сравнению с другими марками.

На данный момент гидравликой оснащается примерно 60% новых машин.

• Гидроусилитель руля — это достаточно сложный механизм, состоящий из нескольких элементов:
  — насос, связанный ременной передачей с коленчатым валом двигателя;
  — бачок для гидравлической жидкости;
  — поршень, установленный в рулевой рейке;
• — гидро-распределитель, задающий направление движения поршню.

Все эти элементы соединяются между собой металлическими трубками, в которых находится гидравлическая жидкость. Её задача – передавать давление, создаваемое насосом, поршню, который затем толкает вал рейки и таким способом помогает поворачивать колеса машины. В целом ГУР работает следующим образом.

После того, как запускается двигателя автомобиля, насос, вращаемый коленвалом, накачивает давление в системе. Пока водитель не поворачивает руль, излишек давления сбрасывается в расширительный бачок. При попытке повернуть баранку автомобиля распределитель открывает нужную магистраль и направляет жидкость в одну из камер, находящуюся с правой или левой стороны от поршня.

Совет

Под давлением поршень перемещается и толкает вал рулевой рейки одновременно с тягой, присоединенной к поворотному кулаку переднего колеса. Таким образом существенно уменьшается величина усилия, которая необходима водителю для поворота руля.

Если руль машины повернуть в другую сторону, распределитель перекроет первую магистраль и откроет вторую, давление возникнет в другой камере и поршень двинется в обратном направлении.

Принцип работы ЭУР

Электроусилители руля были внедрены позже, чем гидравлические, и стали массово применяться только после 2000 года, постепенно завоевывая автомобильный рынок мира.

Оба этих механизма выполняют одну и ту же функцию — облегчают автовладельцу рулевое управление автомобилем. Однако разница между ними заключается в том, что ЭУР перемещает вал рейки с помощью специального электродвигателя, а ГУР с помощью насоса и гидравлической жидкости.

При этом движок в электрическом усилителе руля управляется отдельным электронным блоком (ЭБУ). Принцип работы следующий:

После запуска двигателя на блок управления подаётся напряжение, но ЭУР в это время ещё не действует. После малейшего поворота руля, это движение улавливает специальный датчик, который передаёт импульс ЭБУ. По сигналу датчика контроллер даёт команду электродвигателю вращать рулевой вал в ту или иную сторону посредством шестеренчатой передачи.

Плюсы и минусы гидроусилителя руля

1. ГУР имеет ряд достоинств, благодаря которым он в своё время получил широкое распространение на автомобильном рынке.

   Вот самые главные:

2. — более низкая себестоимость производства, которая в свою очередь влияет на конечную цену нового автомобиля;
   — благодаря использованию ГУР можно получить большую мощность, которая необходима при эксплуатации тяжелых грузовиков и микроавтобусов;
3. — надёжная конструкция гидроусилителя, которая проверена годами применения.

Тем не менее ГУР обладает и недостатками. Основной из них — это необходимость контроля уровня жидкости в системе и периодичность обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Среди других минусов, которые менее существенны, это небольшое увеличение расхода топлива за счёт того, что насос гидроусилителя работает постоянно, пока включен двигатель.

Достоинства и недостатки электроусилителя руля

• В сравнении с ГУР электрический усилитель имеет ряд преимуществ:
• — такая система, включающая электродвигатель и блок управления с датчиком, не нуждаются в регулярных осмотрах и обслуживании;
  — меньшие габариты механизма, то есть не занимает много места;
• — ЭУР не потребляет электроэнергию без необходимости и, выходит, не расходует дополнительное топливо.

Электроусилитель руля также имеет и другие достоинства, например, касающиеся изменения настроек его работы в зависимости от условий езды. Кроме того, ЭУР используется в современных автомобилях премиум-класса, потому что может управляться бортовым компьютером.

Главный недостаток электрического усилителя — это его высокая цена. Чем больше стоимость механизма и его элементов, тем дороже обойдется ремонт. Часто вышедший из строя ЭУР приходится полностью менять. Кроме того, электрический усилитель имеет меньшую мощность, а это осложняет его использование для грузовиков и тяжелых транспортных средств.

Какой усилитель руля лучше?

Опыт показывает, что оба усилителя достаточно надёжны в эксплуатации. Хотя поломки происходят и с тем, и с другим. При выборе между ГУР или ЭУР необходимо рассматривать каждую ситуацию отдельно: какой автомобиль, каким бюджетом обладает водитель и тд. Решать вам, а характеристики каждого приведены выше.

Стоит только отметить, что электроусилители руля постоянно совершенствуются и вытесняют гидравлику с рынка благодаря более современной и простой конструкции. Возможно со временем их стоимость будет снижена, а мощность возрастет.

Источник: https://neftyanic.ru/elektrousilitel-rulya-plyusy-i-minusy-chto-luchshe-gidrousilitel-ili/

Отличие гидроусилителя руля от электроусилителя — что выбрать?

Сейчас сложно представить автомобиль, у которого баранка крутится с трудом, как это было в прежние времена.

Водитель управляет современным авто легким движением рук, поскольку поворачивать колеса помогает специальный усилитель, приводимый в действие гидравликой (ГУР) либо электродвигателем (ЭУР).

Потенциальному автолюбителю важно понять, что лучше – электро- или гидроусилитель руля, дабы выбрать подходящий тип привода при покупке машины.

Принцип работы ГУР и ЭУР

Гидравлический усилитель вращения рулевой колонки появился еще в прошлом столетии и поначалу устанавливался на грузовики.

В 80-е годы он перекочевал на легковые авто, где верой и правдой служит по сей день. На данный момент гидравликой оснащается примерно 60% новых машин.

Электроусилители были внедрены позже и стали массово применяться после 2000 года, постепенно завоевывая автомобильный рынок.

Чтобы увидеть разницу одного усилителя руля от другого, нужно рассмотреть принцип действия обоих механизмов. ГУР – это достаточно сложный узел, состоящий из нескольких отдельных элементов:

• насос, связанный ременной передачей с коленчатым валом двигателя;
• расширительный бачок для гидравлической жидкости;
• поршень, установленный в рулевой рейке;
• гидро-распределитель, задающий направление движения поршню.

Перечисленные элементы соединены металлическими трубками с циркулирующей жидкостью. Ее задача – в нужный момент передать создаваемое насосом давление поршню, толкающему вал рейки и таким способом помогающему поворачивать колеса машины. В целом ГУР работает так:

1. После запуска двигателя насос, вращаемый коленвалом, накачивает давление в системе. Пока вы не трогаете баранку, излишек давления сбрасывается в расширительный бачок.
2. При попытке повернуть руль распределитель, установленный на его валу, открывает нужную магистраль и направляет жидкость в одну из камер, находящуюся с правой или левой стороны от поршня.
3. Под давлением поршень перемещается и толкает вал рулевой рейки одновременно с тягой, присоединенной к поворотному кулаку переднего колеса.
4. Если баранку повернуть в другую сторону, распределитель перекроет первую магистраль и откроет вторую, давление возникнет в другой камере и поршень двинется в обратном направлении.

Чем резче и сильнее вы вращаете рулевое колесо, тем большее давление передается в одну из камер и возрастает усилие, прилагаемое к повороту колес. Система реагирует только на поворот основного вала, а при движении по прямой либо стоянке с запущенным двигателем она продолжает работать, но на рейку не действует.

Отличие электрического усилителя руля от ГУР заключается в перемещении вала рейки электродвигателем, управляемым отдельным электронным блоком (ЭБУ). Алгоритм работы такой:

1. После запуска двигателя на блок управления подается напряжение, но ЭУР остается в бездействии.
2. Малейший поворот баранки улавливает специальный датчик, передающий импульс ЭБУ.
3. По сигналу датчика контроллер дает команду электродвигателю вращать рулевой вал в ту или иную сторону посредством шестеренчатой передачи.

Скорость вращения вала электродвигателя и мощность усиления определяется с помощью второго торсионного датчика, скручивающегося при резком повороте руля.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

• более низкая себестоимость производства, влияющая на конечную цену новой машины;
• от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
• надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

• электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
• габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
• система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
• руль можно держать в любом положении сколь угодно долго.

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя – высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Какой усилитель выбрать?

Практика показывает, что оба привода достаточно надежны в эксплуатации, хотя сторонники электрических усилителей утверждают обратное.

Даже в бюджетных авто гидравлика служит без проблем 100-150 тыс. км, а в случае какой-нибудь поломки она ремонтируется на любом автосервисе.

Неисправности ЭУР чаще приводят к замене механизма, поскольку в большинстве автомобилей узел не подлежит восстановлению.

Обратите внимание

С другой стороны, электропривод не препятствует езде после выхода из строя, как это делает ГУР, который можно «обезвредить» только отключением насоса.

Поэтому, выбирая гидроусилитель или электроусилитель руля, руководствуйтесь соображениями целесообразности. Например, машину эконом-класса лучше покупать с гидравлическим усилителем, а бизнес- и премиум-класс – с электрическим.

Владельцы отечественных авто отмечают случаи, когда электрический усилитель из-за сбоев электроники пытался «рулить» вместо водителя, хотя подобные моменты крайне редки. Тем не менее, ЭУР постоянно совершенствуется и вытесняет гидравлику с рынка благодаря более удачной и простой конструкции.

Источник: https://autochainik.ru/gidrousilitel-ili-yelektrousilitel-rulya.html

Что лучше: гидроусилитель или электроусилитель руля?

Усилитель руля – это устройство, благодаря которому “баранка” автомобиля поворачивается легко. Водителю нет необходимости прилагать большие усилия к рулевому колесу при поворотах. Когда-то на всех автомобилях использовался исключительно гидравлический усилитель руля (ГУР), но примерно в 90-е годы был разработан электрический вариант.

Сейчас электроусилитель руля (ЭУР) набирает большую популярность, и многие автомобили выпускаются именно с ним. Каждая разновидность устройства обладает своими особенностями, плюсами и минусами. Некоторые автовладельцы задумываются, что лучше: гидроусилитель или электроусилитель руля.

Однозначного ответа нет, все зависит от особенностей эксплуатации авто и потребностей водителя.

Гидроусилитель руля работает на основе циркуляции жидкости (масла). В момент запуска двигателя запускается и насос. Благодаря ременной передачи на насос передается крутящий момент, и он начинает качать масло.

Жидкость перемещается в замкнутой системе, создавая в ней давление. В момент поворота руля распределитель направляет масло в нужную камеру гидроцилиндра, что приводит к толчку рулевых тяг.

Благодаря этому усилие на руль снижается.

Можно выделить несколько плюсов ГУР:

• повышенная мощность, делающая его идеальным вариантом для грузовиков и внедорожников;
• дешевое обслуживание;
• низкие затраты на производство, снижающие и стоимость авто.

Есть и минусы:

• риск отказа при долгом положении руля в крайнем положении;
• плохая работа на высоких скоростях;
• перебои в функционировании из-за перепада температуры;
• необходимость периодической замены гидравлической жидкости;
• постоянная работа насоса, который со временем изнашивается и требует ремонта.

Среди наиболее часто встречающихся поломок ГУР можно выделить:

• проблемы с редуктором;
• износ насоса;
• износ золотника в распределителе;
• проблемы с клапаном;
• износ подшипников;
• снижение уровня жидкости;
• нарушение герметичности системы из-за износа сальников или повреждений шлангов.

Таким образом, гидроусилитель руля подходит для автолюбителей, которые стремятся экономить и не собираются переплачивать за обслуживание автомобиля.

ГУР не требует высоких затрат, но проблема заключается в том, что его составные части периодически выходят из строя. Особенно это касается суровых условий эксплуатации.

Рассматривая, чем отличается гидроусилитель руля от электроусилителя руля, можно понять, что первый работает постоянно, а второй – только по мере необходимости.

Устройство и принцип работы электроусилителя руля

Электроусилитель руля функционирует от электрического мотора. Особенностью ЭУР является то, что он не работает постоянно, как ГУР, а активируется только в момент поворота рулевого колеса. Существует две разновидности ЭУР. В первом случае он крепится к рулевой рейке, во второй – к рулевому валу. Первый вариант является более распространенным. ЭУР дополняется блоком управления, при помощи которого можно установить индивидуальные настройки. Это позволит обеспечить более плавный ход автомобиля.

Электроусилитель руля обладает следующими достоинствами:

• компактные размеры;
• отсутствие жидкости в системе, что исключает проблемы из-за создаваемого давления;
• хорошая работа на любых скоростях, в том числе и на высоких;
• простота установки;
• возможность выставления индивидуальных настроек.

Но есть и несколько минусов:

• риск перегрева электромотора;
• высокая стоимость;
• частое отсутствие возможностей для обслуживания и ремонта, из-за чего приходится менять ЭУР полностью.

Наиболее частыми поломками ЭУР являются:

• перегрев электродвигателя;
• проблемы с блоком управления;
• неполадки датчиков.

Как видно из вышесказанного, электроусилитель руля является достаточно надежным устройством. Его обычно выбирают автолюбители, которые готовы переплатить, но получить высокое качество.

За счет того, что ЭУР работает не постоянно, как ГУР, а активируется только в момент вращения руля, изнашивается он гораздо медленнее. Но важно понимать, что при возникновении поломок, вероятно, придется менять сразу весь усилитель.

А это точно обойдется дороже, чем ремонт ГУР.

Сравнение ГУР и ЭУР

Пытаясь разобраться, электроусилитель или гидроусилитель стоит использовать, необходимо сравнить их, чтобы понять, в чем их кардинальные отличия. Так, ГУР представляет собой очень громоздкое и массивное устройство. Что касается ЭУР, то он имеет компактные размеры и легко устанавливается. Из-за сложного устройства ГУР с его ремонтом часто возникают сложности. К примеру, чтобы заменить ремень, для начала необходимо до него добраться. А для этого нужно снять шкив ГУР.

ГУР отличается тем, что работает в постоянном режиме. Из-за этого он достаточно быстро изнашивается. С ЭУР такой проблемы нет. Он включается только в нужный момент.

Еще одно отличие гидроусилителя от электроусилителя руля заключается в том, что ГУР требует регулярного обслуживания. В нем необходимо периодически менять жидкость. Также следует менять износившиеся сальники на новые, чтобы восстановить герметичность системы. В ЭУР расходников нет, поэтому и их замена не требуется. Это исключает проблемы с обслуживанием усилителя.

Также важно помнить, что если на автомобиле установлен гидроусилитель руля, то рулевое колесо нельзя слишком долго задерживать в крайнем положении. Продолжительность такого состояния не должна быть больше пяти секунд. В противном случае есть риск возникновения проблем. С ЭУР они исключены.

Выводы

Нельзя однозначно сказать, какой из типов усилителя руля лучше, ведь каждый из них обладает своими достоинствами и недостатками. Практика показывает, что ЭУР лучше использовать на легковых автомобилях, которые обычно эксплуатируются в городских условиях.

ГУР же оптимально подходит для более массивной техники и для внедорожников. Вообще, сейчас все больше автомобилей оснащаются именно электроусилителем руля, и есть предположение, что ГУР скоро совсем устареет. Но с его использованием продолжают работать старые машины.

При регулярном обслуживании и замене расходников серьезных проблем и поломок можно легко избежать.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Источник: https://jrepair.ru/interesnoe-na-jrepair-ru/agregats/chto-luchshe-gidrousilitel-ili-elektrousilitel-rulya

Что лучше электроусилитель или гидроусилитель

25 апреля 2016. Категория: Автотехника.

Те, кто учился водить на отцовской «копейке» помнят незабываемые ощущения при каждом повороте руля. Управление в те времена было полностью лишено вспомогательных элементов, которые могли бы заметно упростить езду на автомобиле.

Сегодня ситуация изменилась и теперь вождение ни легковушки ни грузового авто ни автобуса не требует физической подготовки и стальных нервов, так как на помощь автолюбителям пришли такие вспомогательные узлы, как гидро- (ГУР) и электроусилитель руля (ЭУР), которыми снабжаются практически все современные машины. Благодаря этим системам поворот «баранки» можно осуществлять одним пальцем.

При покупке нового или б/у автомобиля большинство начинающих вод

Что такое гидроусилитель руля в автомобиле: принцип работы, сравнение ГУР и ЭУР и видео, что лучше

Практически все современные транспортные средства комплектуются усилителями рулей гидравлическими или электрическими. Вне зависимости от вида, усилитель позволяет упростить управление транспортным средством благодаря обеспечению более легкого проворачивания рулевого колеса. Что представляет собой гидроусилитель руля и ЭУР, в чем заключаются их отличия? Ответы на эти вопросы вы можете найти ниже.

Основные сведения о ГУР

Итак, что такое гидравлический усилитель руля в автомобиле, в чем заключается его принцип работы, какое давление должно быть в системе? Для начала предлагаем узнать, для чего нужен ГУР и из каких устройств он состоит.

Функции

Как мы уже сообщили, основная функция гидравлического усилителя заключается в том, чтобы обеспечить более облегченное управление автомобилем. Благодаря усилителю процесс поворачивания руля будет более простым при выполнении маневров. Кроме того, это устройство дает возможность обезопасить себя в случае появления непредвиденных ситуаций на дороге. В частности, в автомобилях с ГУР рулевое колесо не так подвержено вибрациям, как в авто без усилителя, особенно это становится понятно при попадании машины в яму или наезде на кочки.

Если во время движения будет случайно пробито колесо транспортного средства, то благодаря усилителю это не повлияет на безопасность движения. Все потому, что узел автоматически фиксирует руль в прямолинейном положении.

Схема насоса гидроусилителя

Схема гидроусилителя руля и элементов

Если с основными функциями гидравлического усилителя все понятно, то теперь предлагаем разобраться со схемой и устройством системы.

Итак, из каких элементов состоит система гидравлического усилителя:

1. Насосное устройство считается одним из основных компонентов данной системы. Этот агрегат позволяет обеспечить систему необходимым давлением благодаря циркуляции по ее магистралям рабочей жидкости. Фактически на всех современных транспортных средствах обычно используются пластичные насосные устройства. Их преимущество заключается в обеспечении более высокого коэффициента полезного действия, также их срок службы более высокий по сравнению с традиционными насосами. С учетом конструктивных особенностей авто насосный механизм может находиться в разных местах установки, но обычно он располагается на двигателе.
2. Распределительный узел. Этот девайс выполняет опцию направления и распределения рабочей жидкости масла в определенные полости цилиндра. В машинах от разных производителей могут использоваться несколько видов распределителей они могут быть либо осевыми, либо роторными. Если передвижение золотника по системе усилителя поступательное, то это свидетельствует о том, что распределитель осевой, но если золотник вращается, то распределительный узел роторный.
   Данное устройство системы дает возможность находиться механизму либо на валу, либо под рулевым приводом. Непосредственно распределительное устройство представляет собой чувствительный по отношению к загрязнению использующегося масла узел.
3. Следующий компоненты системы гидравлический цилиндр. Основное назначение этого устройства заключается в приведении в действие поршня и штока под воздействием масла на эти компоненты. Если уровень давления в системе будет достаточный, то колеса транспортного средства будут поворачиваться под воздействием рычагов. Сам цилиндр может располагаться на рулевой рейке либо между кузовом автомобиля и приводом.
4. Также любая система гидроусилителя состоит из соединительных магистралей и шлангов, без которых ее полноценная работа будет невозможна. Первостепенное предназначение магистралей заключается в обеспечении прохода рабочей жидкости из одного узла системы в другой. Между собой магистрали делятся на патрубки высокого или низкого давления. Первые используются для подачи расходного материала между насосным устройство, распределительным узлом и цилиндров. Вторые предназначены для циркуляционного возврата жидкости из расширительного бачка в насосное устройство и наоборот.
5. Как сказано ранее, функционирование гидравлической системы невозможна без использования рабочей жидкости, то есть масло. Это вещество предназначается для того, чтобы обеспечить подачу усилия к цилиндру от насоса. Также масло позволяет обеспечить качественную смазку всех элементов системы.
6. Приводной ремень, благодаря которому осуществляется ременная передача.
7. Расширительный бачок, в котором находится рабочая жидкость, использующаяся для циркуляции. В бачке имеется фильтрующий элемент, который эффективной очищает рабочую жидкость во время ее циркуляции. Также в бачке может находиться специальный щуп с метками, благодаря которым можно проверить уровень масла (видео опубликовал пользователь Саня Маевский).

Принцип действия

Как работает гидравлический усилитель? Ранее мы сообщили, что в зависимости от конструктивных особенностей системы, в ГУР может использоваться два вида золотников, но несмотря на это, принцип действия в обоих случаях будет практически аналогичным. При расположении руля в центральном положении колесо фиксируется благодаря использованию центрирующих пружин. В таком положении руля масло без проблем перемещается по всей системе, поскольку насосное устройство функционирует в более усиленном режиме. Все потому, что на данном этапе первостепенная функция заключается в перегоне масла по системе, причем насосное устройство функционирует всегда, не зависимо от поворачивания руля.

Если водитель поворачивает руль автомобиля, это приводит к перемещению золотника. Когда золотник будет перемещаться, он перекроет сливные магистрали, а расходный материал начнет подаваться в один из цилиндров. При этом на поршень и шток будет воздействовать само масло, что будет способствовать повороту колес, а также корпусу распределительного устройства в сторону перемещения золотника. Корпус распределителя догонит золотник, когда последний перестанет перемещаться, это будет говорить о том, что водитель выполнил маневр, связанный с поворотом руля. В конечном итоге золотник вернется в начальное состояние, что приведет к открытию патрубка для слива рабочей жидкости.

В чем разница гидро- и электроусилителя руля?

Чем отличается электроусилитель от гидравлического, что лучше гидро- или электроусилитель? Чтобы понять, что действительно лучше ГУР или ЭУР, нужно ознакомиться с понятием электрической системы и недостатками обоих узлов (ролик опубликовал Sargis Muradyan).

Что такое ЭУР?

Электрический усилитель это система, в которой выполнение основных функций осуществляется благодаря использованию электротока. Электрические усилители стали появляться позже гидравлических, поэтому данный узел считается более модернизированным о совершенным. Ключевым достоинством ЭУР считается улучшенная связь водителя с транспортным средством. Также следует отметить, что электроусилитель может работать работать в двух режимах городском и загородном.

При функционировании в городском режиме усилитель дает возможность водителю управлять автомобилем при осуществлении маневров, то есть все то же самое, что предлагает ГУР. В загородном режиме работы (такой режим часто зовется трассой) система автоматически выключается и перестает работать, если скорость движения авто превышает 60 км/час. Эта скорость считается порогом, при превышении которого работа усилителя не требуется. Что касается конструкции, то в данном случае устройство ЭУР более простое, чем гидравлическое система питается от генераторного устройства, а ее работа ни коим образом не влияет на расход топлива. Также конструкция системы ЭУР подразумевает отсутствие ременной связи с двигателем, в результате чего ее ремонт в случае неисправности будет более упрощенным.

Фотогалерея «Схемы ЭУР и ГУР»

Минусы ГУР и ЭУР

Теперь рассмотрим основные недостатки гидравлических и электрических усилителей, это позволит разобраться в том, какая из систем лучше и больше подходит для вас.

Начнем с недостатков ГУР:

1. Автовладелец должен регулярно следить на состоянием масла в расширительном бачке, а также за его уровнем. Также у автовладельца есть необходимость регулярной замены рабочей жидкости, которая осуществляется в соответствии с техническим регламентом.
2. При использовании гидравлического усилителя водитель должен соблюдать правила. Например, без лишней необходимости водителю не стоит удерживать рулевое колесо в крайнем правом или левом положении и особенно оставлять автомобиль с вывернутыми колесами. Это в итоге может привести к перегреву масла в системе и выходу из строя насоса.
3. Также автовладельцу необходимо постоянно следить за другими составляющими элементами системы, в частности, патрубками, насосным устройством, приводным ремнем или ремнями и т.д. При появлении дефектов и трещин на этих компонентах необходимо выполнить их ремонт или замену. В холодное время года на шлангах могут образовываться трещины, которые приводят к утечке рабочей жидкости, а при ее недостатке из строя может выйти насос.
4. Еще один недостаток работа гидравлической системы полностью зависит от функционирования силового агрегата. В соответствии с конструктивными особенностями, привод маслонасоса связан с двигателем автомобиля посредством ремня или цепи. Так что если двигатель будет заглушен, то провернуть колеса автомобиля будет проблематично.
5. При движении на повышенной скорости нет необходимости использовать усилитель, поэтому силовой агрегат автомобиля впустую расходует свою мощность. Это обусловлено бесперебойной работой насосного устройства, который при функционировании в любом случае оказывает лишнюю нагрузку на двигатель.
6. В гидравлических устройствах нет возможности регулировки усилия в соответствии со скоростью передвижения. Поэтому ГУРы считаются не такими безопасными, как электроусилители. Соответственно, из-за этого при езде на высокой скорости ГУР является менее информативным. Усилитель просто убивает чувствительность, соответственно, водителю будет сложнее выполнить тот или иной маневр (автор видео канал Chevrolet Aveo).

Также предлагаем ознакомиться с основными недостатками электрических усилителей:

1. Стоимость системы. Если ваш автомобиль не оборудован системой усилителя рулевого колеса и вы планируете поставить ее своими руками, то первым недостатком, с которым вы столкнетесь, будет высокая стоимость ЭУР.
2. В случае поломки тех или иных конструктивных элементов ЭУР стоимость ремонта будет более высокой. Несмотря на то, что электрические усилители это довольно надежные системы, характеризующиеся высокой выносливостью и долгим сроком службы, они также подвержены неисправностям. Если в работе ЭУР происходят неполадки, то произвести ремонт будет сложнее и дороже, в отличие от ГУР. Иногда поломки настолько серьезные, что при неисправности необходимо менять всю систему в сборе.
3. Также такие системы характеризуются невысоким запасом мощности. Этот минус является причиной, по которой электрические усилители не ставятся на внедорожники, микроавтобусы, автобусы и грузовые авто. Если вы все же хотите поставить ЭУР на объемный двигатель, то вам также потребуется дополнительно установить более мощный генератор.

Заключение

Таким образом, недостатков в работе электрического усилителя значительно меньше, чем у ГУР, но в случае неполадок ремонт последнего легко можно выполнить в домашних условиях. При поломке элементов ГУР нужно будет только заменить вышедшие из строя узлы и механизмы, что в принципе, не особо сложно. В случае с электроусилителем разобраться с причиной неисправности будет значительно сложнее.

Видео «Как отремонтировать электрический усилитель своими руками?»

Если вы столкнулись с проблемой неработоспособности ЭУР, то ролик, размещенный ниже, позволит вам разобраться с процедурой ремонта системы в гаражных условиях (видео снято каналом CompsMaster).

Загрузка…

Что такое гидроусилитель руля? — The Financial Express

Что подразумевается под гидроусилителем руля? Рулевое управление с усилителем — это усовершенствованная система рулевого управления, в которой общее усилие, требуемое водителем, снижено.

Усилитель рулевого управления Значение: Система рулевого управления транспортного средства является одним из его ключевых компонентов. Он состоит из нескольких различных механических компонентов, которые работают совместно и преобразуют поворот рулевого колеса водителем во вращение передних колес автомобиля.Системы рулевого управления можно условно разделить на две категории. Это стандартная система рулевого управления и система рулевого управления с усилителем.

Что подразумевается под гидроусилителем руля? В чем разница между усилителем руля и обычным рулевым управлением?

Рулевое управление с усилителем — это усовершенствованная система рулевого управления, в которой общее усилие, требуемое водителем, снижается за счет увеличения усилия, прилагаемого к рулевому колесу, с помощью электрического или гидравлического усилителя.В обычном рулевом механизме, по сравнению с рулевым механизмом с усилителем, нет гидравлической или электрической помощи, чтобы уменьшить усилие поворота рулевого колеса. Остальные механические компоненты и их работа остаются неизменными между двумя системами рулевого управления, за исключением частей, которые являются эксклюзивными для системы рулевого управления с усилителем.

Как работает гидроусилитель руля? Три основных типа рулевого управления с гидроусилителем:

• Гидравлический усилитель рулевого управления: В системе рулевого управления с гидроусилителем усилие, необходимое для поворота колеса транспортного средства за счет вращения рулевого колеса, уменьшается с помощью гидроусилителя.Когда рулевое колесо поворачивается, гидравлический насос, который получает мощность от двигателя автомобиля, начинает перекачивать гидравлическую жидкость по трубопроводам системы. Затем эта гидравлическая жидкость под высоким давлением поступает в цилиндр и воздействует на поршень цилиндра. Затем этот поршень проталкивает гидравлическую жидкость впереди себя через трубопроводы системы, которая, в свою очередь, оказывает давление на зубчатую рейку и шестерню, соединительное устройство, многократно увеличивая входную силу и приводя к вращению передних колес транспортного средства.
• Электроусилитель рулевого управления: В системе рулевого управления с электроусилителем, когда водитель транспортного средства поворачивает рулевое колесо, т. Е. Подает сигнал, он считывается датчиками на рулевой колонке и передается на электронный блок управления (ЭБУ). автомобиля. ECU, проанализировав эти входные данные, отправляет электронный сигнал на электронный двигатель. Этот мотор находится в конце рулевой колонки. Шестерни этого электродвигателя затем обеспечивают крутящий момент на основе сигналов, полученных от ЭБУ на шестерню, которая передает этот крутящий момент на рейку и, следовательно, вращает колеса транспортного средства.
• Гибридное рулевое управление с усилителем: В гибридной системе рулевого управления с усилителем вся рабочая концепция остается такой же, как и в системе рулевого управления с гидроусилителем. Единственное существенное отличие состоит в том, что гидравлический насос, приводимый в действие двигателем, заменен на электронасос. Это делает всю систему немного более надежной, чем та, в которой используется гидравлический насос.

Опасно ли ехать без гидроусилителя руля?

Нет, ездить без гидроусилителя не опасно.Механизм рулевого управления с гидроусилителем уменьшает усилие, необходимое для поворота рулевого колеса автомобиля, чтобы изменить его направление. Отсутствие гидроусилителя руля делает этот процесс обременительным, особенно на низких скоростях, что приводит к утомляемости водителя. Требуемое усилие также увеличивается с увеличением веса автомобиля.

Получите текущие цены на акции с BSE, NSE, рынка США и последние данные NAV, портфель паевых инвестиционных фондов, ознакомьтесь с последними новостями IPO, наиболее эффективными IPO, рассчитайте свой налог с помощью калькулятора подоходного налога, узнайте о самых прибыльных и проигравших на рынке Фонды.Поставьте нам лайк на Facebook и подпишитесь на нас в Twitter.

Financial Express теперь в Telegram. Нажмите здесь, чтобы присоединиться к нашему каналу и оставаться в курсе последних новостей и обновлений Biz.

Как это работает: Электрический усилитель руля (EPS)

Электроусилитель руля (EPS) — еще один из тех новомодных гаджетов, которые привлекли плохую прессу. Но есть причина, по которой мировые производители автомобилей принимают его на вооружение — и все это связано с экономией топлива и сохранением истощающихся мировых запасов нефти.

EPS использует электродвигатель для помощи водителю транспортного средства, в отличие от традиционных систем, которые действуют на гидравлическое давление, создаваемое насосом, приводимым в действие двигателем транспортного средства. Этот насос работает постоянно, независимо от того, поворачивается ли руль или нет. Это постоянно увеличивает нагрузку на двигатель, отрицательно влияя на расход топлива автомобиля.

При переходе на электродвигатель нагрузка на двигатель снижается только до тех случаев, когда рулевое колесо поворачивается в ту или иную сторону, что обеспечивает лучшую экономию топлива.Нагрузка по-прежнему действует на двигатель, когда рулевое управление поворачивается за счет сопротивления, которое генератор переменного тока автомобиля воздействует на двигатель, когда требуется дополнительная электрическая нагрузка. Однако в совокупности это намного меньше лобового сопротивления, чем у старого гидравлического насоса.

Итак, как это работает?
Электродвигатель, который установлен либо на рулевой колонке, либо на рулевом механизме (в наши дни обычно это реечная установка), передает крутящий момент на рулевую колонку, помогая водителю повернуть рулевое колесо.Датчики определяют положение рулевого колеса и любой сигнал от водителя — тянуть колесо, чтобы изменить направление движения автомобиля. Модуль управления передает вспомогательный крутящий момент через электродвигатель. Если водитель просто устойчиво держит колесо в положении для движения по прямой, система не оказывает никакой помощи.

EPS не только дает преимущество в виде экономии топлива, но и имеет несколько других хитростей. Система EPS, управляемая электроникой и компьютером, может быть запрограммирована на множество различных атрибутов.

Инженеры теперь могут программировать переменную помощь в различных режимах. Например, на скорости парковки максимальная помощь облегчает маневрирование на парковке и выезде с нее, но на скоростях по шоссе помощь рулевого управления уменьшается для повышения устойчивости автомобиля. Благодаря небольшому сопротивлению, встроенному в рулевое управление на скоростях открытой дороги, автомобиль с меньшей вероятностью будет метаться из-за чрезмерной корректировки водителем.

Этот тип системы теперь можно запрограммировать для поддержки активных систем безопасности транспортного средства, таких как Lane Keep Assist (разные производители имеют разные соглашения об именах), где камера или лазер распознают дорожную разметку, так что, когда транспортное средство смещается с места полоса движения активируется рулевое управление, чтобы вернуть автомобиль в полосу движения.

Теперь с EPS доступны и другие более тонкие функции. К ним относится контроль развала, чтобы удерживать автомобиль против развала без ведома водителя, так как рулевое колесо требует меньше усилий для удержания (против развала дороги). Также возможно гасить колебания, которые движутся вверх по рулевой колонке (вызванные неровностями и выбоинами), с небольшими изменениями усилия рулевого управления, необходимого для удержания рулевого колеса в прямом положении.

Некоторые водители утверждают, что электронный усилитель руля менее чувствителен, чем старые гидравлические системы.Это зависит от нескольких факторов. Основным из них является базовая настройка геометрии рулевого управления автомобиля (установка углов установки колес). Если базовые настройки неудовлетворительны, то программирование усилителя мощности для устранения этих недостатков будет затруднено, и в результате может получиться менее идеальное ощущение рулевого управления (то же самое можно сказать и о рулевом управлении с гидроусилителем).

Если базовая геометрия рулевого управления правильная, то величина усиления рулевого управления может быть бесступенчатой ​​и зависеть от скорости, с транспортными средствами, которые могут парковаться самостоятельно.

Где это закончится? Беспилотный автомобиль!

Ну, это совпадение; Системы, внедряемые в современные автомобили, которые в конечном итоге приведут к появлению беспилотных автомобилей, — это средства автомобильных компаний для медленной подготовки водителей к использованию автоматизированных транспортных средств будущего.

Как работает рулевое управление с электроусилителем и почему оно лучше гидравлического

Электроусилитель руля постепенно вышел на передний план в автомобильной инженерии, и некоторые из самых мощных автомобилей в продаже (особенно Porsche) переводят свои системы рулевого управления в эпоху электроники

В более простые времена, до появления любой формы помощи при вождении, рулевое управление было настолько аналоговым, насколько возможно, с использованием реечной системы для направления автомобиля в желаемом направлении.Затем последовало рулевое управление с гидроусилителем, которое доминировало в автомобильном мире с 1951 года, когда впервые было внедрено компанией Chrysler.

В этой системе используется гидравлический насос, приводимый в действие ремнем, прикрепленным к двигателю. Силовой цилиндр приводится в движение гидравлической жидкостью, давление которой повышается за счет движения ремня. Затем регулирующий клапан определяет, какое гидравлическое давление необходимо для перемещения колес в любом направлении в зависимости от рулевого управления. Гидравлическая система увеличивает нагрузку на рулевую рейку, уменьшая таким образом усилия, необходимые для изменения направления.

Хотя гидравлические системы по-прежнему широко используются и практически усовершенствованы, у них есть свои недостатки. Поскольку насос технически приводится в действие двигателем, гидравлическое усилие считается паразитной потерей. Это означает, что двигатель потребляет небольшое количество энергии для работы насоса, что снижает общую эффективность трансмиссии. В наши дни высокопроизводительные автомобили также должны иметь набор режимов, из которых водитель может выбирать, и большинство из них включают регулировку рулевого управления.Это неудобно для гидравлики, поскольку гидравлическая жидкость, прокачиваемая через систему, будет иметь заданную вязкость (насколько легко течет жидкость), поэтому необходимо использовать альтернативную форму ограничения.

Обычная система рулевого управления с гидроусилителем, с необходимыми дополнительными насосами и резервуарами для жидкости, необходимыми для работы системы. Инженеры

за последнее десятилетие решили заменить устаревшую гидравлику на электродвигатели, что неудивительно, учитывая общий переход к автомобилям с полностью электрическим приводом.Двигатели обычно размещаются либо у основания рулевой колонки, либо непосредственно на рулевой рейке, и они стали довольно простым решением для продвижения гидроусилителя рулевого управления в 21 век. Электронные датчики определяют величину блокировки рулевого управления и добавляют пропорциональную дополнительную силу к рулевому управлению. Электрический заряд используется для вращения двигателя, и за счет передачи энергии создается поперечная сила, которая помогает перемещению по рулевой рейке.

Главный аргумент против электроники — это чувство руля.Поскольку гидравлика тактильна из-за наличия вязкой жидкости, ее любят пуристы из-за количества обратной связи, которая может передаваться через рулевую рейку и обратно на рулевое колесо. Итак, когда в игру впервые вошли электрические рулевые системы, многие дорожные тестеры жаловались на отсутствие обратной связи. Поскольку электричество фактически не является тактильным товаром, справедливо предположить, что очень малая сила реакции будет возвращаться через электродвигатель.

Простая система EPAS с электродвигателем, установленным на рулевой колонке.

Однако по мере того, как системы EPAS (электроусилитель рулевого управления) разрабатывались и совершенствовались, такие производители, как Porsche, сумели создать электронные системы, которые почти соответствуют ощущениям от гидравлической системы, а затем превзошли механический метод во многих областях.Они сделали это, изменив направление петли обратной связи внутри электроники; большинство производителей используют систему, которая вводит усилие помощи при рулевом управлении, рассчитанное с помощью датчика крутящего момента от колес, в то время как Porsche использует датчики рыскания, угла поворота и другие значения от системы контроля устойчивости для увеличения и уменьшения помощи соответственно и с гораздо большей частотой. Это означает, что чувство «ощущения» вновь вводится в систему EPAS, и, за исключением тех, кто ездит на автомобилях без посторонней помощи, между этими системами EPAS и системой HPAS не может быть никаких реальных различий.

Другие преимущества EPAS заключаются в эффективности, удобстве и упаковке. С момента перехода на электронное рулевое управление Chevrolet добилась увеличения экономии топлива на 2,5% из-за отсутствия паразитных потерь в двигателе. Парковка с радарным наведением также работает в сочетании с системой EPAS, и с массовым ростом автоматизации, электронное рулевое управление определенно останется.

Porsche 911 стал первым спортивным автомобилем, использующим EPAS

Porsche 911 — отличный пример упаковочных преимуществ системы EPAS.До перехода на электронику в конструкцию автомобиля нужно было встроить обширный маршрут гидравлических трубопроводов, идущих от заднего двигателя к передним колесам. На автомобилях поколения 991 Porsche использовала полную систему EPAS, так что двигатели можно было расположить в передней части автомобиля без необходимости использования длинных трубопроводов, что, в свою очередь, способствовало распределению веса 911 — важному аспекту для автомобиля с задним расположением двигателя. .

Системы EPAS — неотъемлемая часть головоломки современного автомобилестроения на пути к автомобилестроению.

Что касается гоночных режимов и спортивных кнопок в мощных автомобилях последнего десятилетия, системы EPAS позволяют регулировать вес и скорость рулевого управления, просто изменяя количество заряда, создаваемого электронным двигателем, который, в свою очередь, изменяется. объем помощи рулевого управления.В системе HPAS эти изменения могут быть реализованы посредством физических изменений в системе рулевого управления, таких как изменение стойки или давления жидкости, чтобы повлиять на величину рулевого управления, требуемого для маневрирования автомобиля.

Сейчас становится все труднее отличить современную систему EPAS от усовершенствованной системы HPAS, а преимущества электроники намного превосходят преимущества более традиционных гидравлических установок. Хотя некоторые компании производят гибридные системы, в состав которых входит электродвигатель для привода гидроцилиндра, подавляющее большинство производителей сейчас склоняются к полностью электрическому усилителю рулевого управления.Не ожидайте, что в ваших будущих счетах за обслуживание возникнут проблемы с гидравлическим насосом…

Электроусилитель руля для легковых автомобилей

Группа компаний Bosch Bosch Motorsport

Английский

• Немецкий
• Английский

Мобильные решения Bosch Главная

• Главная
• Основные особенности
  • Персонализированная мобильность
    • Мобильность как услуга
    • Комфортная зарядка
    • Идеально без ключа
  • Автоматизированная мобильность
    • ESP — путь к безопасности дорожного движения
    • Системы помощи водителю для коммерческих автомобилей
    • Разум, подумайте, Закон
    • На пути к безаварийной езде на мотоцикле
    • Проекты и инициативы
  • Подключенная мобильность
    • Устройство Интернета вещей на колесах
    • Архитектура E / E
    • Автомобильный компьютер
    • Подключенный автомобиль
    • Подключенные услуги
    • Обновления по воздух
    • Интеллектуальное сельское хозяйство
  • Силовой агрегат и электрифицированная мобильность
    • Сочетание силового агрегата для улучшения качества воздуха
    • Прорыв в области электромобильности
    • Городская мобильность и качество воздуха
    • Производительность и удовольствие от вождения
• Продукты и услуги
  • Легковые и легкие грузовые автомобили
    • Силовые агрегаты
      • Электропривод
      • Высоковольтные гибридные системы
      • Решения по гибридизации Системы 48 В
      • Топливный элемент- электромобиль
      • решения для трансмиссии eCityTruck
      • Прямой впрыск бензина
      • Впрыск топлива через порт бензина
      • Сжатый природный газ
      • Система Common Rail (соленоид)
      • Система Common Rail (пьезо)
      • Система очистки выхлопных газов Denoxtronic
      • Очистка выхлопных газов с помощью технологии двойного впрыска
      • Системы привода гибкого топлива
      • Управление температурой для гибридных систем и электроприводов
      • Управление температурой для двигателей внутреннего сгорания
      • Технология трансмиссии
      • Трансмиссия DH-CVT
      • Датчики трансмиссии
      • Системы накаливания
    • Автоматизированное вождение
      • Ассистент движения в пробках
      • Ассистент движения на шоссе
      • Локализация для автоматизированного вождения
      • Дорожный знак
      • DASy автомобильный компьютер
      • Услуги прогнозирования состояния дороги
    • Автоматическая парковка
      • Автоматическая парковка автомобиля служащим
      • Функции парковки в домашней зоне
      • Функции парковки в гараже
      • Дистанционный ассистент парковки
    • Системы помощи водителю
      • Ассистент смены полосы движения
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы движения
      • Автоматическое экстренное торможение
      • Автоматическое экстренное торможение уязвимых участников дорожного движения
      • Предупреждение о перекрестном движении сзади
      • Информация о дорожных знаках
      • Интеллектуальный хедлай ght control
      • Адаптивный круиз-контроль
      • Облачное предупреждение водителя о неправильном пути
      • Ассистент зоны строительства
      • Обнаружение сонливости водителя
      • Уклонение от рулевого управления
      • Экстренное торможение при маневрировании
      • Многокамерная система
      • Система помощи при парковке
      • Парковка помощь
      • Система заднего вида
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности прицепа
      • Антиблокировочная тормозная система (ABS)
      • Усиление тормозов и распределение тормозных усилий
      • Электронная программа стабилизации (ESP®)
      • Система защиты пешеходов
      • Система защиты пассажиров
      • Интегрированные системы безопасности
      • Системы рекуперативного торможения
      • Стеклоочистители
      • Встроенный силовой тормоз
    • Интерьер и кузов системы
      • Решения для информационно-развлекательной системы и кабины
      • Системы отображения и взаимодействия
      • Электроника кузова
      • Приводы комфорта
      • Системы контроля салона
    • Системы рулевого управления
      • Системы рулевого управления с электроусилителем
    • Решения для подключения
      • Центральный шлюз
      • Блок управления V2X Connectivity
      • Perfectly keyless
      • Connected horizon
      • mySPIN
  • Коммерческие автомобили
    • Системы трансмиссии
      • Решения для трансмиссии eCityTruck
      • Решения для электропривода eRegioTruck
      • Решения для электропривода eDistanceTruck
      • Система Common-Rail CRSN
      • Система Common-Rail MD / OHW
      • Очистка выхлопных газов с технологией двойного впрыска 900 16
    • Системы помощи водителю
      • Интеллектуальное управление фарами
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы
      • Ассистент центрирования полосы
      • Аварийное удержание полосы
      • Расширенное экстренное торможение
      • Информация о дорожных знаках
      • Предупреждение о столкновении с поворотом
      • Движение информационная система
      • Адаптивный круиз-контроль
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности пассажиров
    • Внутренние и кузовные системы
      • Информационно-развлекательные системы
      • Цифровые комбинации приборов
      • Электроника кузова
      • Цифровое зеркало
    • Системы рулевого управления
      • Гидравлические и электрогидравлические системы рулевого управления
    • Решения для подключения
      • Central G ateway
      • Блок управления подключением
      • Perfectly keyless
      • Решения для подключения V2X
      • Connected horizon
  • Off-Highway и большие двигатели
    • Силовые агрегаты
      • Электрифицированные силовые агрегаты
      • Модульная система Common Rail для больших двигателей
      • Система Common-Rail MD / OHW
      • Система Common-Rail для грузовых автомобилей
      • Насосная система и насос-форсунка
      • Компоненты механического впрыска дизельного топлива для больших двигателей
      • Системы впрыска газа и двухтопливного топлива
    • Автоматизированные вождение
      • Контроллер робототехники для бездорожья
    • Системы помощи водителю
      • Многокамерная система
    • Интеллектуальное решение для посадки
  • Двухколесные автомобили и спортивные автомобили
    • Системы трансмиссии
      • Системы управления двигателем
      • Система привода
      • Интегрированная система
      • Приводы eBike
    • Системы безопасности при езде
      • Контроль устойчивости мотоцикла (MSC)
      • ABS мотоцикла
      • Полуактивная система управления демпфированием
    • Системы помощи водителю
      • Расширенные системы помощи водителю
    • Инструменты и информационно-развлекательная система
      • Приборы и информационно-развлекательная система
      • Системы визуализации для электровелосипедов
    • Подключенные услуги и системы
  • Услуги мобильной связи
    • Решение для управления транспортными средствами
    • Прогнозируемое Диагностика
    • Подключенная парковка
      • Общественная парковка
    • Охраняемая парковка для грузовиков
    • Подключенные решения для зарядки
      900 13 Комфортная зарядка
      • Услуги по зарядке
      • Зарядка для предприятий
    • Аккумулятор в облаке
  • Услуги по разработке
    • Инженерные услуги
    • Центр инженерных испытаний
    • Испытательный полигон
  • Запасные части и услуги мастерской

    • Техника для мастерских
      • Оборудование для мастерских
      • Диагностическое программное обеспечение
      • Ремонт электроники
      • Услуги мастерской
    • Концепции мастерской
      • Bosch Car Service
      • AutoCrew
      • Классические автомобили
  • Промышленные элементы и компоненты
    • MEMS датчики
    • ИС
    • IP-модули
    • Разъемы
    • Промышленные решения

• Продукция и услуги
• Легковые и легкие коммерческие автомобили
• Системы рулевого управления
• Системы рулевого управления с электроусилителем

Главная

• Главная
• Основные особенности
  • Персонализированная мобильность
    • Мобильность как услуга
    • Комфортная зарядка
    • Идеально без ключа
  • Автоматизированная мобильность
    • ESP — путь к безопасности дорожного движения
    • Системы помощи водителю для коммерческих автомобилей
    • Разум, подумайте, Закон
    • На пути к безаварийной езде на мотоцикле
    • Проекты и инициативы
  • Подключенная мобильность
    • Устройство Интернета вещей на колесах
    • Архитектура E / E
    • Автомобильный компьютер
    • Подключенный автомобиль
    • Подключенные услуги
    • Обновления по воздух
    • Интеллектуальное сельское хозяйство
  • Силовой агрегат и электрифицированная мобильность
    • Сочетание силового агрегата для улучшения качества воздуха
    • Прорыв в области электромобильности
    • Городская мобильность и качество воздуха
    • Производительность и удовольствие от вождения
• Продукты и услуги
  • Легковые и легкие грузовые автомобили
    • Силовые агрегаты
      • Электропривод
      • Высоковольтные гибридные системы
      • Решения по гибридизации Системы 48 В
      • Топливный элемент- электромобиль
      • решения для трансмиссии eCityTruck
      • Прямой впрыск бензина
      • Впрыск топлива через порт бензина
      • Сжатый природный газ
      • Система Common Rail (соленоид)
      • Система Common Rail (пьезо)
      • Система очистки выхлопных газов Denoxtronic
      • Очистка выхлопных газов с использованием технологии двойного впрыска
      • Системы привода гибкого топлива
      • Управление температурой для гибридных систем и электроприводов
      • Управление температурой для двигателей внутреннего сгорания
      • Технология передачи
      • Трансмиссия DH-CVT
      • Датчики трансмиссии
      • Системы накаливания
    • Автоматизированное вождение
      • Ассистент движения в пробках
      • Ассистент движения на шоссе
      • Локализация для автоматизированного вождения
      • Дорожный знак
      • DASy автомобильный компьютер
      • Услуги прогнозирования состояния дороги
    • Автоматическая парковка
      • Автоматическая парковка автомобилей служащим
      • Функции парковки в домашней зоне
      • Функции парковки в гараже
      • Дистанционный ассистент парковки
    • Системы помощи водителю
      • Ассистент смены полосы движения
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы движения
      • Автоматическое экстренное торможение
      • Автоматическое экстренное торможение уязвимых участников дорожного движения
      • Предупреждение о перекрестном движении сзади
      • Информация о дорожных знаках
      • Интеллектуальный хедлай ght control
      • Адаптивный круиз-контроль
      • Облачное предупреждение водителя о неправильном пути
      • Ассистент зоны строительства
      • Обнаружение сонливости водителя
      • Уклонение от рулевого управления
      • Экстренное торможение при маневрировании
      • Многокамерная система
      • Система помощи при парковке
      • Парковка помощь
      • Система заднего вида
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности прицепа
      • Антиблокировочная тормозная система (ABS)
      • Усиление тормозов и распределение тормозных усилий
      • Электронная программа стабилизации (ESP®)
      • Система защиты пешеходов
      • Система защиты пассажиров
      • Интегрированные системы безопасности
      • Системы рекуперативного торможения
      • Стеклоочистители
      • Встроенный силовой тормоз
    • Интерьер и кузов системы
      • Решения для информационно-развлекательной системы и кабины
      • Системы отображения и взаимодействия
      • Электроника кузова
      • Приводы комфорта
      • Системы контроля салона
    • Системы рулевого управления
      • Системы рулевого управления с электроусилителем
    • Решения для подключения
      • Центральный шлюз
      • Блок управления V2X Connectivity
      • Perfectly keyless
      • Connected horizon
      • mySPIN
  • Коммерческие автомобили
    • Системы трансмиссии
      • Решения для трансмиссии eCityTruck
      • Решения для электропривода eRegioTruck
      • Решения для электропривода eDistanceTruck
      • Система Common-Rail CRSN
      • Система Common-Rail MD / OHW
      • Очистка выхлопных газов с технологией двойного впрыска 900 16
    • Системы помощи водителю
      • Интеллектуальное управление фарами
      • Предупреждение о выезде с полосы движения
      • Ассистент удержания полосы
      • Ассистент центрирования полосы
      • Аварийное удержание полосы
      • Расширенное экстренное торможение
      • Информация о дорожных знаках
      • Предупреждение о столкновении с поворотом
      • Движение информационная система
      • Адаптивный круиз-контроль
      • Обнаружение слепых зон
    • Системы безопасности вождения
      • Система безопасности пассажиров
    • Внутренние и кузовные системы
      • Информационно-развлекательные системы
      • Цифровые комбинации приборов
      • Электроника кузова
      • Цифровое зеркало
    • Системы рулевого управления
      • Гидравлические и электрогидравлические системы рулевого управления
    • Решения для подключения
      • Central G ateway
      • Блок управления подключением
      • Perfectly keyless
      • Решения для подключения V2X
      • Connected horizon
  • Off-Highway и большие двигатели
    • Силовые агрегаты
      • Электрифицированные силовые агрегаты
      • Модульная система Common Rail для больших двигателей
      • Система Common-Rail MD / OHW
      • Система Common-Rail для коммерческих автомобилей
      • Насосная система и насос-форсунка
      • Компоненты механического впрыска дизельного топлива для больших двигателей
      • Системы впрыска газа и двухтопливного топлива
    • Автоматизированные вождение
      • Контроллер робототехники для бездорожья
    • Системы помощи водителю
      • Многокамерная система
    • Интеллектуальное решение для посадки
  • Двухколесные автомобили и спортивные автомобили
    • Системы трансмиссии
      • Системы управления двигателем
      • Система привода
      • Интегрированная система
      • Приводы eBike
    • Системы безопасности при езде
      • Контроль устойчивости мотоцикла (MSC)
      • ABS мотоцикла
      • Полуактивная система управления демпфированием
    • Системы помощи водителю
      • Расширенные системы помощи водителю
    • Приборы и информационно-развлекательная система
      • Приборы и информационно-развлекательная система
      • Системы визуализации электровелосипедов
    • Подключенные услуги и системы
  • Услуги мобильной связи
    • Решение для управления транспортными средствами
    • Прогнозируемое Диагностика
    • Подключенная парковка
      • Общественная парковка
    • Охраняемая парковка для грузовиков
    • Подключенные решения для зарядки
      900 13 Комфортная зарядка
      • Услуги по зарядке
      • Зарядка для предприятий
    • Аккумулятор в облаке
  • Услуги по разработке
    • Инженерные услуги
    • Центр инженерных испытаний
    • Испытательный полигон
  • Запасные части и услуги мастерской

    • Техника для мастерских
      • Оборудование для мастерских
      • Диагностическое программное обеспечение
      • Ремонт электроники
      • Услуги мастерской
    • Концепции мастерской
      • Bosch Car Service
      • AutoCrew
      • Классические автомобили
  • Промышленные элементы и компоненты
    • MEMS датчики
    • ИС
    • IP-модули
    • Разъемы
    • Промышленные решения

Группа компаний Bosch Bosch Motorsport английский

• немецкий
• английский

ЭЛЕКТРИЧЕСКОЕ РУЛЕВОЕ УПРАВЛЕНИЕ ▷ Французский перевод

ЭЛЕКТРИЧЕСКОЕ РУЛЕВОЕ УПРАВЛЕНИЕ ▷ Французский перевод — Примеры использования электрического усилителя рулевого управления в предложении на английском языке Электроусилитель руля со спортивным режимом. Электро-сервопривод с режимом Спорт. Рулевое управление с электроусилителем , рейка и шестерня.

Электроусилитель руля

Электроусилитель рулевого управления (EPS) сегодня заменил гидроусилитель рулевого управления во многих новых автомобилях. Одним из преимуществ рулевого управления с электроусилителем является то, что он исключает насос рулевого управления с усилителем, который под нагрузкой может использовать от 8 до 10 лошадиных сил. Это улучшает экономию топлива, а также снижает вес и громоздкость насоса и шлангов гидроусилителя рулевого управления. Избавление от гидравлики также устраняет утечки жидкости и необходимость проверки жидкости рулевого управления с гидроусилителем.Рулевое управление с электроусилителем также тише, чем гидравлические системы, поскольку отсутствует шум насоса и жидкость, протекающая по шлангам и клапанам. Но самое заметное отличие — это управляемость и отточенность рулевого управления.

Рулевое управление с электроусилителем можно точно настроить с точностью, которую трудно сопоставить с гидравлическими органами управления. Контролируя действия водителя на рулевое управление, скорость автомобиля и другую динамику подвески, система может обеспечить необходимое количество рулевого управления и усилия, соответствующие быстро меняющимся условиям вождения.EPS может предоставить дополнительные усилия, когда это необходимо, и уменьшить усилие на рулевом управлении, когда оно вам не нужно. Он может даже обеспечить помощь в рулевом управлении при выключенном двигателе.

Еще лучше, поскольку система управляется программным обеспечением, можно подключиться к модулю рулевого управления и изменить усилие и ощущение рулевого управления. Это может быть сделано с помощью заводского инструмента сканирования в некоторых приложениях, а также с помощью дополнительных инструментов сканирования и программного обеспечения «тюнера».

ПРИМЕНЕНИЕ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ

Рулевое управление с электроусилителем можно найти на самых разных автомобилях, включая Acura NSX (который был первым серийным автомобилем с этой функцией), Honda S2000, Toyota Cortolla, Prius и Toyota RAV4, многочисленные модели GM, включая Chevrolet Malibu 2004 года выпуска и новее, Chevrolet Cobalt, Equinox, HHR, Pontiac G6 (кроме моделей Convertible, GTP и 2007 GT), Pontiac G5, Torrent and Vibe, Saturn ION и VUE, Ford Mustang 2005 года выпуска и многие другие.

КАК РАБОТАЕТ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЙ РУЛЕВОЙ УПРАВЛЕНИЕ

Хотя некоторые из старых систем рулевого управления с электроусилителем были на самом деле «электрогидравлическими» и использовали электродвигатель для привода обычного гидравлического насоса, последнее поколение EPS полностью электрическое / электронное. Сам рулевой механизм представляет собой ручную рейку с электродвигателем, установленным на рулевой колонке или рейке.

Когда водитель поворачивает руль, датчик рулевого управления определяет положение и скорость вращения рулевого колеса.Эта информация вместе с входными данными от датчика крутящего момента рулевого управления, установленного на рулевом валу, поступает в модуль управления усилителем рулевого управления. Другие входные данные, такие как скорость автомобиля и входные данные от систем контроля тяги или устойчивости, учитываются, чтобы определить, сколько требуется помощи при рулевом управлении. Затем модуль управления подает команду двигателю на определенное вращение, а датчик на двигателе обеспечивает обратную связь с модулем управления, чтобы он мог отслеживать положение двигателя.

Toyota Prius Электроуправление

CHEVY COBALT ЭЛЕКТРИЧЕСКИЕ РЕЖИМЫ РУЛЕВОГО УПРАВЛЕНИЯ

Система EPS General Motors имеет несколько режимов работы:

* Нормальный режим — Помощь влево и вправо обеспечивается в зависимости от входных сигналов и скорости автомобиля.

* Режим возврата — Используется для помощи в возвращении рулевого управления после завершения поворота. Обратная связь с датчиком положения рулевого колеса предотвращает превышение системой EPS центрального положения.

* Режим управления амортизатором — Используется для улучшения ощущения дороги и уменьшения отдачи. Этот режим обычно срабатывает на более высоких скоростях автомобиля.

* Режим защиты — Защищает электрические компоненты от теплового повреждения и чрезмерного протекания тока, если рулевое управление удерживается полностью в одну сторону в положении блокировки слишком долго.

Полностью повернув рулевое колесо в одну сторону, модуль управления усилителем рулевого управления (PSCM) подаст на двигатель EPS максимальный ток. Если затем удерживать рулевое колесо в этом положении в течение длительного периода времени, система перейдет в режим защиты, чтобы двигатель не перегревался. В этом режиме PSCM ограничивает ток, подаваемый на двигатель, и снижает уровень мощности.

Если PSCM обнаруживает высокую температуру системы и включен режим защиты от перегрузки, может быть установлен код DTC C0176 «Температурная ошибка системы».На некоторых моделях также может быть установлен код DTC C0476 «Диапазон / характеристики цепи электрического рулевого двигателя». Эти коды неисправности указывают на нормальное действие PSCM (уменьшение усилителя рулевого управления) для предотвращения теплового повреждения компонентов системы рулевого управления с гидроусилителем. Следовательно, нет ничего, что нужно было бы исправить. Но водитель должен быть обучен тому, чтобы не проворачивать рулевое колесо и не удерживать руль до упора в течение длительного периода времени.

Если датчик или другой компонент в системе EPS выходит из строя, самодиагностика должна обнаружить неисправность, установить код и отключить усилитель мощности.Предупреждающая лампа загорится, чтобы предупредить водителя, и водитель заметит значительное увеличение усилия рулевого управления при повороте автомобиля. Транспортное средство по-прежнему будет безопасным для вождения, но для этого потребуется больше усилий на рулевое управление.

ЗАПАСНЫЕ ЧАСТИ ДЛЯ РУЛЕВОГО УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ

В приложениях GM EPS электродвигатель установлен на рулевой колонке. Двигатель и модуль PSCM являются частью рулевой колонки в сборе и в настоящее время заменяются как единое целое, если есть проблема с системой.В некоторых других приложениях (например, Toyota) электродвигатель можно заменить отдельно.

Электромоторы усилителя рулевого управления могут быть расположены в основании рулевой колонки, как у GM, или могут быть встроены в рулевую рейку, как у Honda. Тип GM использует отдельно обслуживаемый узел двигателя, в то время как тип Honda требует замены стойки, если двигатель неисправен.

Замена рулевой колонки

с электроусилителем может быть дорогостоящей, она стоит от 600 до 1500 долларов и более в зависимости от области применения.Поэтому точная диагностика важна, чтобы избежать ненужной замены деталей.

После замены PSCM или рулевой колонки может потребоваться использование диагностического прибора, чтобы откалибровать центральное положение датчика положения рулевого колеса, выбрать «настройку рулевого управления» для автомобиля или откалибровать центральное положение рулевого вала. датчик крутящего момента.

ЭЛЕКТРИЧЕСКИЕ РУЛЕВЫЕ УСТРОЙСТВА ПОСЛЕ ПРОДАЖИ

Для кастомайзеров и производителей уличных удилищ Flaming River теперь продает послепродажный электроусилитель руля, который можно адаптировать для различных транспортных средств.Но это очень дорогой предмет, который стоит от 4000 до 6000 долларов в зависимости от версии. Преимущества использования электронного усилителя рулевого управления в таких областях применения заключаются в том, что он упрощает установку и устраняет необходимость в насосе и шлангах рулевого управления с гидроусилителем.

СОВЕТЫ ПО ДИАГНОСТИКЕ РУЛЕВОГО УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ

Датчик положения рулевого колеса определяет положение «по центру». Это используется для предотвращения прохождения ответной передачи через центр после завершения поворота.Блок GM представляет собой устройство двойного аналогового треугольного сигнала на 5 вольт с допустимым диапазоном напряжения сигнала от 0 до 5 вольт. Значения напряжения сигналов датчиков 1 и 2 будут увеличиваться и уменьшаться в пределах от 2,5 до 2,8 вольт друг от друга при повороте рулевого колеса. Эта информация может быть очень полезна при диагностике.

В системах GM EPS модуль управления гидроусилителем рулевого управления (PSCM) должен быть настроен с правильной «настройкой рулевого управления», которая различается в зависимости от конфигурации трансмиссии автомобиля, седана, купе, размера шин и колес и т. Д.

У

GM есть бюллетень технического обслуживания (07-02-35-004 2 февраля 2007 г.), посвященный проблеме шума из-за рулевого управления EPS на Cobalt, Chevy HHR и Pontiac G5. В бюллетене описывается дребезжание рулевой колонки или стук, которые можно услышать или почувствовать на низких скоростях (от 5 до 15 миль в час). Шум наиболее заметен при медленном повороте на рыхлой или шероховатой поверхности. Систему EPS можно временно отключить, удалив предохранитель EPS на 60 А в блоке предохранителей под капотом. Если дребезжание сохраняется, это связано с люфтом в рулевой колонке (редукторный механизм вспомогательного двигателя).Замените предохранитель EPS на 60 А и снова выполните тест-драйв. Если рулевая колонка определена как источник дребезжания / стука, рулевую колонку необходимо заменить.

---

2 марта 2010 г.

GM выпускает отзыв на автомобили с электроусилителем рулевого управления

General Motors отзывает 1,3 миллиона автомобилей Chevrolet Cobalts с 2005 по 2010 год, Pontiac G5 с 2007 по 2010 год, Pontiac Pursuits с 2005 по 2006 год, проданных в Канаде, и Pontiac G4 с 2005 по 2006 год, проданных в Мексике, для ремонта двигателей рулевого управления с усилителем, которые могут выйти из строя.

GM заявляет, что вождение этих автомобилей по-прежнему безопасно, но предупреждает, что отказ двигателя рулевого управления с усилителем может значительно увеличить усилие рулевого управления, особенно на скорости ниже 15 миль в час. В случае отказа электродвигателя рулевого управления с электроусилителем вы можете увидеть, как загорится сигнальная лампа и услышать звуковой сигнал, а может и нет. Кстати, соберитесь, потому что рулевое управление внезапно станет более жестким, и потребуется больше усилий, чтобы повернуть машину.

GM заявляет, что заменит электродвигатели на всех 1,3 млн автомобилей, но потребуется некоторое время, чтобы получить новые двигатели рулевого управления с усилителем от их поставщика, JTEKT Corp.. GM сообщает, что уведомит владельцев автомобилей, когда детали будут готовы к установке.

Отзыв является ответом на расследование, начатое Национальной администрацией безопасности дорожного движения в ответ на более чем 1100 полученных ею жалоб на автомобили, лишенные усилителя рулевого управления. Жалобы включали 14 аварий и 1 травму.

GM заявляет, что сначала отремонтирует старые модели, потому что обычно требуется от 20 000 до 30 000 миль вождения, чтобы это состояние развилось.Если усилитель рулевого управления выходит из строя, он обычно возвращается на некоторое время после того, как автомобиль выключен и снова запущен. Но проблема никуда не денется. Для его устранения требуется замена электродвигателя, обеспечивающего усиление.

---

31 марта 2014 г.

GM выпускает еще один отзыв электронного рулевого управления

GM отозвала 1,5 миллиона автомобилей из-за возможного дефекта электродвигателя, обеспечивающего усилитель рулевого управления на транспортных средствах, указанных ниже. Если двигатель выходит из строя, автомобиль переключается на ручное рулевое управление, и управление может быть затруднено.GM заявляет, что заменит электродвигатель бесплатно для владельца транспортного средства.

Chevrolet Malibu (2004-2005 гг., Плюс некоторые автомобили 2006, 2008 и 2009 гг. С поврежденной деталью)

Chevrolet Malibu Maxx (2004-2005 гг. Плюс некоторые автомобили 2006 г.в.)

Chevrolet HHR (не 2009-2010 гг.) — только турбо)

Chevrolet Cobalt (2010)

Saturn Aura (2008-2009)

Saturn Ion (2004-2007)

Pontiac G6 (2005-2009)

Если вы управляете одним из этих автомобилей и не ездили получил уведомление об отзыве от GM, обратитесь к местному дилеру GM, чтобы узнать, распространяется ли на ваш автомобиль отзыв и есть ли у вас право на бесплатный ремонт.

---

GM Отзыв проблемы с липким рулевым управлением

GM выпустила уведомление об отзыве № 14232A для следующих автомобилей с электронным усилителем рулевого управления:

2012-2014 Buick Verano
2011-2014 Chevrolet Cruze, Вольт
2010-2014 Chevrolet Equinox
2013-2014 Chevrolet Malibu
2010-2014 GMC местности

GM сообщает, что вышеупомянутые автомобили, оборудованные электронным усилителем рулевого управления (NJ0 / NJ1, могли иметь повышенное трение в системе рулевого управления.Это может привести к заеданию рулевого колеса в положении по прямой после езды на большие расстояния по прямой дороге. Рулевое колесо можно повернуть, но для этого может потребоваться повышенное усилие.

GM заявляет, что продлевает гарантию на системы рулевого управления этих транспортных средств до 10 лет или до 150 000 миль (240 000 км), в зависимости от того, что наступит раньше, с даты первоначального ввода автомобиля в эксплуатацию, независимо от формы собственности.

Дилеры должны заменить рулевой механизм на автомобилях 2010-2012 модельного года или перепрограммировать модуль управления усилителем рулевого управления на автомобилях 2013-2014 модельного года.Ремонт будет производиться бесплатно для клиента.

---

сентябрь 2018

GM отзывает более миллиона грузовиков Chevy и GMC из-за неисправности электронного усилителя рулевого управления

GM отозвала более 1 миллиона полноразмерных пикапов и больших внедорожников из-за дефекта программного обеспечения электронной системы рулевого управления, который может вызвать временную потерю рулевого управления на низкой скорости. GM сообщила, что выявила 30 аварий, две травмы, но ни одного случая смерти, связанной с дефектом.

Транспортные средства, на которые распространяется отзыв, включают пикапы Chevrolet Silverado 1500 и GMC 1500 2015 года выпуска, GMC Yukon, Chevy Tahoe и Suburban 2015 года и внедорожники Cadillac Escalade 2015 года.

Номер отзыва GM — 18289, номер отзыва NHTSA — 18V586000.

В отчете о безопасности NHTSA 18V-586 проблема описана следующим образом:

Описание причины:

События, требующие высокого тока, такие как обороты на низкой скорости, могут вызвать временное низкое напряжение. Когда напряжение в системе падает ниже 8,8 В более чем на 1 секунду, например, во время низкоскоростных поворотов, помощь EPS отключается до тех пор, пока напряжение не вернется к 9 В в течение как минимум 40 миллисекунд, после чего функция EPS Assistance возвращается.

Описание риска безопасности:

Если система помощи EPS потеряна и внезапно вернулась, у водителя могут возникнуть проблемы с управлением автомобилем, особенно на низких скоростях, что увеличивает риск аварии.

Идентификация любого предупреждения, которое может произойти:

При потере усилителя рулевого управления (т. Е. Автомобиль возвращается в режим ручного управления) сообщение информационного центра водителя (DIC) может предупредить водителя о проблеме EPS. Кроме того, другие электрические подсистемы могут отключиться в то же время или непосредственно перед событием, что может временно отключить радио, Stabilitrack, DIC, звуковые сигналы, циклическую работу дверного замка, кондиционер или круиз.

GM уведомляет владельцев отозванных автомобилей. В бесплатный ремонт входит перепрошивка модуля рулевого управления обновленным ПО.

Это не первый отзыв о проблеме электронного рулевого управления на этих автомобилях. В 2014 году было отозвано 679 автомобилей (NHTSA № 14V719000) из-за неисправного модуля управления электроусилителем рулевого управления. Исправление заключалось в замене исходного модуля на новый.

---

Другие статьи о рулевом управлении и регулировке:

Системы гидроусилителя с переменным усилителем

Поиск и устранение неисправностей Рулевое управление с зубчатой ​​рейкой и шестерней

Гнезда внутренней рулевой тяги для рулевого управления с реечной передачей

Корректировка тяги рулевого управления

Крутящий момент рулевого управления в переднеприводных автомобилях

Как проверить подвеску вашего автомобиля

Общие проблемы

Устранение Основы регулировки углов установки колес: развал, поворот и схождение

Щелкните здесь, чтобы увидеть дополнительные технические статьи Carley Automotive

Рулевое управление и регулировка Соответствующие товары:

Руководство по диагностике углов установки колес и подвески

Нужна информация из руководства по техническому обслуживанию вашего автомобиля?

Mitchell 1 DIY инструкции по ремонту

.
