Что будет если не работает лямбда зонд: Как ведет себя машина, если не работает лямбда-зонд. Если продолжать ездить с неисправным лямбда зондом Если не работает датчик кислорода

Содержание

Что будет если не работает лямбда зонд – АвтоТоп

Лямбда зонд необходим для нормальной работы системы, обеспечивающей контроль и правильное образование воздушно-топливной смеси в автомобиле. Находится он в выпускном коллекторе, где соединяются патрубки. Но не исключены и другие варианты размещения.

Постоянные нагрузки, воздействие агрессивной среды приводит к поломкам, что сопровождается неполадками в эксплуатации авто. Избежать проблем легче, периодически проверяя датчик кислорода, признаки неисправности также могут подсказать о необходимости обращения в сервис.

Причины и признаки неполадок

Если отмечаются нарушения в работе кислородного датчика, это сказывается на работоспособности силовой установки. Поломки всегда сопровождаются снижением качества образуемой топливной смеси.

Частые причины:

  • появляются механические повреждения, возможна разгерметизация из-за некорректной эксплуатации, движения по бездорожью;
  • развиваются проблемы, перебои в электропитании;
  • термические перегрузки, перегрев, возникающий в результате неправильной работы зажигания;
  • сильное загрязнение из-за применения топлива, в котором содержится много присадок, повышающих октановое число;
  • воздух, выхлопные газы могут попадать в систему.

Обычно зонд выходит из строя постепенно, что позволяет вовремя выявить проблему.

Признаки возникают поочередно:

  1. Появляется нестабильный холостой ход. Причина – в определенные моменты сигнал не генерируется. Колебания могут быть серьезными, в широком диапазоне.
  2. Падает качество воздушно-топливной смеси. Это сопровождается появлением рывков, нехарактерных хлопков в работе силового агрегата. Ухудшается динамика.
  3. Загорается соответствующая лампочка на приборной панели, что является сигналом для владельца.
  4. Если ситуация усугубляется, на непрогретом моторе устройство перестает работать.
  5. Заметно падает мощность, отзывчивость при нажатии на газ. Хлопки, рывки появляются чаще. Не исключен перегрев двигателя.
  6. Растет расход горючего, выхлопы обретают токсичный запах.

В такой ситуации нужно заменить лямбда зонд, признаки неисправности не стоит игнорировать. На новых моделях авто активируется аварийный режим, что делает невозможным дальнейшее движение. Это исключает развитие более серьезных проблем с мотором, дорогостоящим восстановлением.

Как проводится проверка датчика?

Срок службы датчика зависит от типа устройства и начинается от 50 000 для неподогреваемых, 100 000 для подогреваемых и 160 000 км для планарных. Если появляются первые неполадки, можно проверить состояние устройства.

Визуальная оценка:

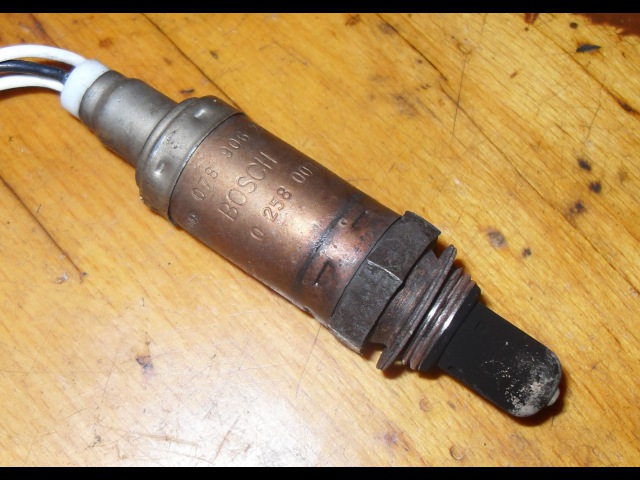

  1. Наличие сажи сказывается на передаче сигналов блоку управления. Причина – перегрев, высокое содержание кислорода в топливной смеси.
  2. Образование белесых и сероватых отложений сигнализирует о большом количестве присадок в горючем, что влияет на работоспособность агрегата.
  3. Блестящие наплывы подсказывают, что в топливе увеличено содержание частиц свинца.

Для определения работоспособности, получения точной информации, профессионалы используют спецоборудование. Если нет возможности отправиться в автосервис, достаточно уточнить, как проверить лямбда зонд мультиметром. Это легко сделать самостоятельно.

Основные этапы:

  1. Мотор постепенно прогревают до 75 градусов.
  2. Следят за постепенным повышением оборотов до 3000, поддерживая показатели на протяжении 3 минут. Это нужно для прогревания датчика.
  3. Взяв мультиметр, сигнальный провод подсоединяют к устройству для проверки. Второй провод фиксируют на массе. При нормальной работе датчика показатели, выдаваемые мультиметром, остаются в пределах 0,2 – 1 Вольта.
  4. В процессе тестирования данные должны постоянно меняться – при надавливании на педаль газа приближаться к 1 Вольту, а при отпускании быстро падать.

Задумываясь, как проверить лямбда зонд, учитывают, что если в процессе показания прибора не меняются, при газовании сохраняется напряжение в 0,5 Вольт, вероятно, узел неисправен. При нулевых данных нужно убедиться, что датчик подключен к массе. Рекомендуется проверить и целостность, исправность проводки, ведущей к выключателю зажигания, реле.

Преимущества обращения в автосервис

В автосервисе диагностика проводится с использованием электронного осциллографа. Желательно это делать после 30 000 км пробега, что позволит избежать непредвиденных поломок. Чтобы проверить кислородный датчик лямбда зонд, специалисты соблюдают несколько важных моментов.

Проверка в автосервисе:

  1. Датчик разогревают до 300 – 400 градусов для нормальной работы и измерения остаточного кислорода.
  2. Так, электролит в конструкции устройства получает проводимость, а отличия в количестве атмосферного и кислорода в выхлопах определяют появление выходного напряжения.
  3. Отсоединив штекер, определяют сопротивление нагревателя. Показатель должен оставаться в пределах 2 – 14 Ом.
  4. Оценивается напряжение, подведенное к нагревателю. Оптимальный вариант – 10,5 Ом. Проверка выполняется при включенном зажигании с подключенным разъемом зонда.

Преимущество обращения к мастерам заключается в точности определения не только работоспособности, но и состояния элемента.

Можно ли почистить зонд

Если ломается датчик кислорода, без его замены не обойтись, так как не существует методик его восстановления. Учитывая высокую стоимость запчасти, ремонт может сопровождаться немалыми расходами.

Но есть и другие варианты:

  • подбирают универсальный датчик, который значительно дешевле оригинала, подходит для большинства моделей авто;
  • подыскивают б/у деталь с гарантией, подойдет и выпускной коллектор с установленным датчиком.

Но не всегда обязательно менять запчасть. Достаточно знать, как почистить лямбда зонд. Ведь не исключены ситуации сильного загрязнения. На чувствительном элементе, прикрытом защитным колпачком, могут откладываться частички сажи, нагара. Из-за этого в работе появляются неполадки, погрешности. После удаления налета эффективность устройства восстанавливается.

Тонкости очистки:

  1. Процедура начинается с демонтажа, для чего поверхность детали нагревают до 50 градусов. Изъяв датчик, снимают защитный колпачок.
  2. В работе используют ортофосфорную кислоту, способную удалить частицы нагара, загрязнений, не повреждая электроды, важные элементы. Отмачивание проводится на протяжении 10 – 20 минут.
  3. Более сложный вариант предполагает снятие защитного колпачка и мойку с использованием тончайшей кисточки. Удалив загрязнения, деталь промывают, высушивают.

Мойка проводится если возможно обратное закрепление защиты, предполагающее проведение аргоновой сварки. Стоимость очистки намного меньше, чем замены. Такое решение подойдет только для исправных, но загрязненных датчиков. При последующем закреплении важно смазать резьбовое соединение монтажной пастой. При установке нового элемента смазка не требуется, соединение обрабатывается по время производства.

Предназначение и работа датчика

Чтобы понять, за что отвечает лямбда зонд, стоит обратить внимание на работу топливной системы. Кислородный датчик – важный элемент, позволяющий максимально повышать эффективность мотора на инжекторных машинах.

Высокая производительность возможна при полном сгорании воздушно-топливной смеси. Поэтому важно определить оптимальную пропорцию составляющих. Благодаря правильной оценке содержания кислорода в выхлопах, выполняется последующий расчет состава топливной смеси.

Исправно работающий зонд обеспечивает:

  • сокращение расхода топлива до 15%;
  • повышение экологичности выхлопных газов;
  • сохраняется заводской ресурс катализатора;
  • поддерживается отличная динамика, отзывчивость во время управления.

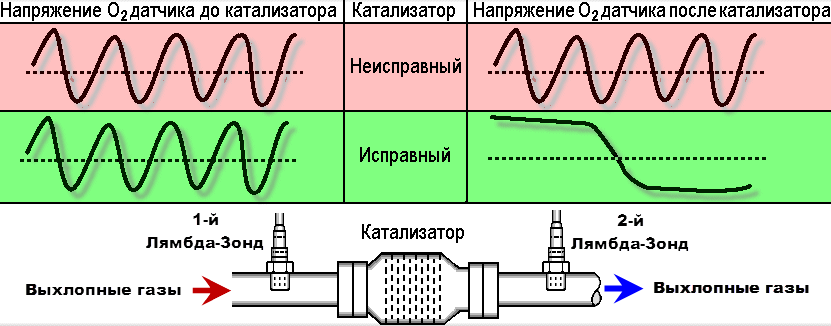

Лучшие показатели свойственны автомобилям с двумя датчиками, где один находится до катализатора, а второй после него.

Изучая принцип работы лямбда зонда, стоит учесть, что схема действия отличается в зависимости от типа.

Виды устройств:

  1. Двухточечные модели в своей конструкции включают два электрода. Это позволяет оценить коэффициент избытка кислорода в топливной смеси по определению его содержания в выхлопах. Действие происходит во время прохождения выхлопных газов. Здесь первый элемент чувствителен к кислороду. Второй делается из циркония. В момент прохождения выхлопов между электродами измеряется потенциал. Повышение показателя означает избыточное содержание кислорода.
  2. Широкополосные представляют новый тип зондов. Здесь сохраняется напряжение в 450 мВ. Устройство включает керамические составляющие – двухточечную и закачивающую. Последняя втягивает кислород, имеющийся в выхлопах. При этом используется определенная сила тока. Падение уровня кислорода приводит к повышению напряжения, что сопровождается подачей соответствующего сигнала ЭБУ.

Уход, своевременная диагностика, устранение неполадок позволяет исключать большинство непредвиденных ситуаций, сохранять заводской ресурс, функциональность узлов.

Иномарки, выпускаемые с 80-х годов, в европейских или американских моделях уже имели в конструкции лямбда-зонд. Он участвует в цепочке формирования топливной смеси. Датчик способствует сбалансированности ее образования. Хорошему водителю стоит знать признаки неисправности лямбда-зонда, так как от его состояния зависит работоспособность легковушки.

Каким образом работает датчик

Базовая задача, которую выполняет λ-зонд, заключается в контролировании объемной доли кислорода в каждой порции выхлопных газов. Оптимальное значение должно укладываться в интервале 0,15–0,3%. Существенное отклонение от заданной производителем нормы приводит к негативным последствиям с силовой установкой транспортного средства.

Традиционно монтаж кислородного датчика осуществляется в выпускном коллекторе около соединительных патрубков. Реже в некоторых моделях его конструкторы ставят в иное место. При этом позиция не сказывается на производительности.

Встречаются вариации датчиков кислорода как с широкополосным типом, так и двухканального типа. В первом случае описан прибор из автомобилей высокого и среднего класса, а во втором – из машин эконом серии и ТС, выпущенных 2–3 десятилетия назад. Также характерной чертой прогрессивных конструкций является балансирование правильного показания и высокая степень точности.

Важно знать, что за счет усердной работы кислородных датчиков в машинах, существенно повышается ресурс двигателей, обеспечивается сбалансированность оборотов и снижается топливный расход.

Вследствие своих конструкционных особенностей и определенного расположения в коллекторе от датчика не ждут однородного сигнала. На это оказывает влияние то, что контролируемый выхлоп отработанных газов попадает на мониторинг спустя большое количество рабочих циклов. Фактически у λ-зонда получается реагировать постфактум на сбои и отправлять об этом информацию на ЭБУ

.

Признаки неисправности датчика кислорода

Неисправности устройства отражаются на работе мотора в целом. Выход из строя способен разбалансировать слаженное функционирование топливной системы, отправляющей в камеру сгорания рассчитанную по пропорциям смесь.

Проявляются следующие симптомы:

  • внутрь проникает внешний воздух и выхлопы;
  • корпус разгерметизируется;
  • прибор морально устаревает;
  • кислородный датчик перегревается из-за неправильной работы зажигания;
  • существуют проблемы с электропроводкой, что сказывается на качестве отправки сигнала к электронному блоку управления;
  • появились мехповреждения за счет неправильной эксплуатации ТС.

Обычно внешние последствия начинают проявляться постепенно, поэтому автолюбители не всегда соотносят неприятности системы зажигания с лямбда-зондом. Хотя обнаружить его и проконтролировать состояние не составит труда.

На первых порах колебания в работоспособности происходят в широком диапазоне. Периодически ухудшается потеря качества топливной смеси.

Водителям стоит знать, как ведет себя машина, если не работает лямбда-зонд. Появляются беспричинные рывки в работе, нехарактерные хлопки со стороны двигателя или ближе к выхлопам. Нередко на приборной доске во время езды горит характерный световой индикатор. Подобные аномалии игнорировать не стоит, а стоит провести первичную диагностику.

Важно проконтролировать датчик при существенном снижении мощности. Тем более это проводится для случаев, когда явных причин к этому не имеется. Заглянуть в узел потребуется тогда, когда машина перестает резво реагировать на нажатие педали газа, а при этом слышны хлопки из подкапотного пространства. Нельзя упускать из вида заметный перегрев мотора.

Производители современных авто могут закладывать запуск сигналов на приборной панели, а также полную блокировку движения машины. Водителю придется лишь вызывать экстренную эвакуацию.

Наиболее проблемным вариантом поломки считается потеря герметичности датчика. Не рекомендуем продолжать движение в таком случае, так как оно способно привести к более серьезной поломке двигателя. При таком изъяне газы от выхлопов отправляются не в трубу, а способны проникать в область, где располагается эталонный атмосферный воздух. Таким образом датчик фиксирует переизбыток молекул и отправляет неверные сигналы к ЭБУ, выводя ее из строя.

Потеря мощности – верны признак снижения герметичности лямбда-зонда. Также мотор начинает постукивать и появляется запах выхлопов в салоне. Заметить симптомы можно по увеличению нагара на выпускных клапанах и около свечей.

Прибор придется тестировать или полностью менять. В условиях СТО используются дорогостоящие осциллографы, а в домашнем гараже для этого применяют мультиметры. По результатам проверки принимается окончательное решение, что делать с датчиком.

Как правило, с кислородными датчика большинство автомобилистов не проводит ремонты. Их просто меняют или монтируют специальную самодельную заглушку. Предпочтительней провести на качественном оборудовании финальную диагностику, чтобы убедиться в том, что ремонту подлежит именно лямбда-зонд.

Признаки неисправности лямбда зонда

Признаки неисправности этого устройства могут быть разными, и самым главным сигналом для водителя станет нарушение нормальной работы мотора. Если устройство работает плохо, то качество топлива, которое подаётся в камеру сгорания, значительно понижается.

Почему ломается лямбда зонд? Причины могут быть следующими:

  • Корпус машины был разгерметизирован.
  • Внутри топливной системы попал воздух или выхлопные газы.
  • Датчик перегрелся из неполадок системы зажигания или неправильной покраски мотора.
  • Обыкновенный износ компонентов.
  • Неисправность электропитания – сигналы не поступают к ЭБУ.
  • Поломка в результате удара или другого механического воздействия.

В последнем случае лямбда зонд ломается в одно мгновение. Остальные симптомы свидетельствуют о том, что устройство выходит из строя постепенно. Если вы не знаете, как проводить диагностику этого компонента и не представляете, где он находится, то неисправности лямбда зонда определить не удастся.

Как понять, что этой детали скоро придёт конец? Сначала датчик начинает работать через раз. Сигнал иногда просто не передаётся для электронного блока управления. Это приводит к коррекции оборотов холостого хода. Данный показатель начинает изменяться и его колебания расширяются в диапазоне. Качество бензина или солярки понижается, а сам автомобиль дёргается.

Водитель слышит хлопки внутри мотора, а на приборной панели загорается соответствующая иконка. Затем датчик просто не работает на двигателе, который был только что запущен. Приборная панель будет сообщать вам об этом всеми доступными способами. Мощность машины сильно снижается, и когда вы будете нажимать на педаль ускорения, из двигателя будут слышны хлопки.

Но самая большая опасность для водителя заключается в перегреве двигателя, что становится причиной тотальной поломки системы. Если игнорировать сломанный датчик, то его состояние станет ухудшаться.

Это прямым образом влияет на работу машины. Качество передвижения снизится, потребление бензина увеличится и внутри машины начнёт пахнуть выхлопными газами с характерным запахом. Некоторые современные автомобиля оснащены системой блокировки двигателя, если датчик не работает. Придётся вызывать эвакуатор и отправляться в автосервис.

Самая худшая альтернатива развития события – это разгерметизация устройства. Если в машине ВАЗ произойдёт такой случай, то движение лучше прекратить, если вы не хотите окончательно доломать мотор. При окончательной поломке запчасти отработанные газы начинают попадать в ёмкость атмосферного воздуха. При срабатывании тормозных колодок устройство начинает определять большое количество молекул воздуха и подаёт чрезмерное количество сигналов для ЭБУ. В результате система управления впрыска ВАЗ работает некорректно или вообще перестаёт функционировать.

Как узнать, что произошла разгерметизация зонда? При движении на высокой скорости внутри двигателя сильно стучит. Автомобиль начинает двигаться рывками, и слышен неприятный запах отработанных газов. Также эту поломку можно определить путём визуального анализа корпуса выпускных клапанов и свечей – на них появляется сажный налёт.

Как производится диагностика и замена лямбда зонда?

Для автомобиля ВАЗ или любого другого транспортного средства можно использовать профессиональное оборудование. Воспользуйтесь услугами автосервиса, которые располагают осциллографом. Также состояние кислородного датчика можно определить при помощи мультимера. Это устройство может быть использовано для автомобилей ВАЗ.

Процедура проверки производится при заведённом двигателе, так как если датчик находится в спокойном состоянии, то невозможно определить его работоспособность. Если лямбда зонд работает некорректно, то рекомендуется замена детали.

В большинстве случаев зонд ВАЗ не поддаётся восстановлению – гораздо проще поставить новую деталь. Если на приборной панели выскакивает несколько ошибок, то нужно провести полную диагностику автомобиля. Если уж вы отправились в автосервис, то стоит проверить как можно больше систем машины.

Если вы планируете менять неисправный датчик у дилера, то это будет стоить дорого. Оптимальным вариантом является использование универсального зонда, который реализуется по нормальной цене. Можно поставить бу датчик, но вы сами осознаёте риск, связанный с таким решением. Решать неисправности лямбда зонда подобным образом нужно только в крайнем случае.

Бывают случаи, когда устройство работает с погрешностью и таким неполадкам нужно также уделять внимание. На устройстве оседают продукты горения топлива и лучше проверить деталь у специалистов. Если его работоспособность подтверждена, то можно произвести очищение и продолжить ездить на машине.

Для удаления лямбда зонда нужно его сначала нагреть до температуры в 50 градусов. Затем нужно снять защитный колпачок и очистить поверхность. Для очистки опытные водители используют ортофосфорную кислоту, которая отлично удаляет любые горючие отложения. После удаления продуктов горения сполосните деталь в горячей воде, просушите и поставьте на место. Обязательно смажьте его герметиком, чтобы обеспечить защиту от разгерметизации.

Каждой поломке автомобиля нужно уделять особое внимание и это в особенной степени касается лямбда зонда. Если вы хотите спокойно ездить на автомобиле ещё много лет, то этой детали нужно уделить внимание. Неисправности лямбда зонда влекут за собой серьёзные проблемы. Вы можете заменить эту деталь самостоятельно или поехать в ближайший автосервис.

Если вы выбрали второй вариант, то предлагаем решить проблему неисправностей лямбда зонда при помощи сайта Uremont.com. Здесь вы можете заказать услугу в одном из лучших автосервисов вашего города. Сайт собирает только проверенную информацию об исполнителях.

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

“>

А если неисправен лямбда-зонд - Автоцентр.

ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа


 Мнение

Вадим Долгий
Технический консультант компании «Роберт Бош Лтд.»

При выходе лямбда-зонда из строя возникает вопрос, где купить новый. Это не проблема, так как созданы универсальные лямбда-зонды для установки на любой автомобиль. Они отличаются от «обычных» только способом подключения. Для подключения универсального лямбда-зонда компания Bosch разработала специальный переходник, который подключается к штатной проводке штекера старого зонда. Переходник обеспечивает точный и устойчивый сигнал, водонепроницаем, не подвержен влиянию перепадов температур и вибрации, обеспечивает поступление чистого воздуха на измерительный элемент.

Юрий Дацык
Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Лямбда зонд (датчик кислорода) признаки неисправности

В процессе эксплуатации автомобиля возникают различные неисправности в топливной системе. Определить неисправность можно, обращая внимание на поведение машины в дорожных условиях. Но сначала нужно разобраться, какие типы топливных систем бывают, из каких узлов и деталей она состоит.

Виды топливных систем

Существуют дизельные и бензиновые двигатели. Они работают на разном топливе, соответственно, у них разные топливные системы.

У дизельных двигателей топливо из бака через трубки топливоподкачивающим насосом подается на ТНВД (топливный насос высокого давления), затем от ТНВД на форсунки. С форсунок топливо непосредственно поступает в цилиндр через впускной коллектор двигателя.

В бензиновых двигателях такого давления нет - для горения бензина не нужна такая высокая степень сжатия. Топливные системы бензиновых двигателей различаются по типу. Бывает система распределенного впрыска (инжектор), система одноточечного впрыска (моновпрыск) и карбюратор. Карбюраторные двигатели последнее время уже не выпускаются и доживают свои последние дни.

Детали топливной системы

Независимо от типа двигателя, любая топливная система состоит из топливного насоса, топливных трубок и непосредственно устройства, подающего топливо во впускной коллектор. Таким устройством почти всегда является форсунка, в карбюраторных двигателях эту роль выполняет карбюратор.

В современных двигателях применяют датчики, которые влияют на качество горючей смеси и на расход топлива. В составе инжектора и моновпрыска есть регулятор холостого хода и датчик положения дроссельной заслонки. Датчик расхода воздуха присутствует в инжекторах и современных дизельных системах. Кислородный датчик (лямбда-зонд) последние годы ставится практически на все типы двигателей.

Устройство и принцип действия кислородного датчика

Кислородный датчик (лямбда-зонд) находится в выхлопной системе автомобиля. От сложности конструкции могут быть установлены один или два датчика, встречается и большее количество. Если лямбда-зонд  предусмотрен один, то он находится на выпускном коллекторе.

Лямбда-зонд представляет собой керамический элемент в металлическом корпусе, на который через провода подается напряжение. Керамика в зависимости от качественного состава газов в выхлопной системе подает сигнал на блок управления. Управление расходом топлива настраивается согласно показаниям датчика.

Отчего кислородный датчик может выйти из строя

Самое банальное, из-за чего может выйти из строя лямбда-зонд – это механические повреждения. Допустим, машина побывала в ДТП. Нередко в наших российских условиях виновато качество топлива. Ни для кого не секрет, что бензин на заправках в России нередко "бодяжат".

Плохое состояние двигателя влияет на работоспособность датчика. Неисправная поршневая группа выбрасывает моторное масло в выхлопную систему, тем самым забивая керамику у «лямбды».

К перегреву датчика приводит неправильно отрегулированное зажигание. Из-за того же зажигания в глушителе могут появиться хлопки. Сильные хлопки разрушают лямбда-зонд.

Выводит из строя кислородный датчик тосол и тормозная жидкость, которые попадают на керамический изолятор. Это может происходить из-за течи жидкостей в тормозной системе и системе охлаждения.

Основные признаки неисправностей лямбда-зонда

Понять, исправен кислородный датчик или нет, можно по некоторым характерным признакам. Хотя, причина неполадки может быть и другая, для точного определения дефекта нужна профессиональная диагностика.

Неисправный кислородный датчик может быть, если:

  • - автомобиль по дороге передвигается с рывками,
  • - увеличился расход топлива,
  • - машина "тупит", плохо едет и набирает скорость,
  • - мотор работает неустойчиво на холостом ходу,
  • - сразу после остановки заметен характерный треск в районе нахождения "лямбды",
  • - при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).

Если у датчика оборваны провода, то здесь нет сомнений - в таком состоянии он работать не будет. При наличии внешних повреждений можно сомневаться в работоспособности лямбда-зонд.

Еще контрольная лампа Chek Engine в салоне автомобиля сигнализирует о любых неполадках в электрике двигателя, но точно определить неисправность можно только с помощью компьютерной диагностики.

Замена кислородного датчика

Заменить лямбда-зонд на автомобиле очень просто, особенно, если датчик находится на выпускном коллекторе (к нему удобнее добраться). Лучше его менять на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик нередко "прикипает" к коллектору.

Для замены нужно:

  • - заглушить двигатель и выключить зажигание,
  • - отсоединить провода у разъема,
  • - гаечным ключом (иногда требуется торцевой ключ) открутить неисправный датчик,
  • - вкрутить на место новый датчик до упора до упора, но без лишних усилий,
  • - соединить провода на разъеме.

Вот и все, довольно элементарно. Теперь с новым датчиком не будет никаких проблем.


как проверить и поменять датчик кислорода своими руками и что делать, если не работает подогрев (фото и видео)

Лямбда зонд – это датчик концентрации О2 (или проще говоря – кислородный датчик), позволяющий оценивать объем несгоревшего кислорода, содержащегося в отработанных газах. Эти показатели крайне важны, так как благодаря поддержанию определенных пропорций топлива и воздуха, происходит наиболее эффективное сгорание топливовоздушной смеси. Самым лучшим соотношением считается 14,7 частей кислорода на 1 часть бензина. Если это соотношение будет нарушаться, то смесь будет бедной или, наоборот, обогащенной, что, в свою очередь, скажется на расходе топлива и мощности мотора.

Хоть внешне датчик кислорода и не выглядит, как «жизненно важная» деталь, он выполняет очень важную функцию, поэтому любая неисправность лямбда зонда, «симптомы» которой мы рассмотрим, должна быть незамедлительно исправлена.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

  • Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
  • Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
  • Повышенный расход топлива. Потребление горючего может возрасти на 25-30%!
  • Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
  • Цвет свечей. На них при переобогащении смеси будет черный налет.
  • Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
  • Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Популярные марки:

Ford Focus , Toyota Corolla

Типичные причины поломки таковы:

  • Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
  • Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
  • Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

За что отвечает лямбда зонд

Как выглядит лямбда-зонд

Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.

Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.

Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

Читайте также: Больше информации о том, что такое лямбда-зонд и чем его можно заменить.

Причины неисправности лямбда-зонда

Симптомы выхода из строя датчика могут быть различными. Изначально его неисправность отражается на качестве топливной смеси. Например, его некорректная работа может быть спровоцирована наличием различных отложений. А наиболее частой причиной поломки лямбды является нарушение его герметичности, вызванное естественным износом материала его изготовления. Механические повреждения датчика концентрации кислорода менее распространены, поскольку элемент хорошо защищен.

Также датчик может работать с перебоями, либо не функционировать вообще из-за нарушения электропитания. Контактные группы лямбда-зонда подвергаются окислению, вследствие чего устройство начинает работать некорректно, передавая неверные показания на ЭБУ. Это приводит к нарушению процесса смесеобразования.

Неправильный угол опережения зажигания является одной из возможных причин перебоя в работе датчика кислорода. Зачастую подобная проблема возникает на транспортных средствах в системе зажигания которых предусмотрен трамблер. Помимо этого, повреждение электропроводки и проблемы со свечами зажигания также накладывают свой отпечаток на функционирование лямбда-зонда. Это можно распознать по троению двигателя и его неправильной работе при повышении оборотов коленчатого вала.

Способы проверки лямбда зонда

Проверка лямбда зонда мультиметром

Для самостоятельной проверки λ-зонда необходим цифровой вольтметра и руководство по эксплуатации автомобиля. Последовательность действий при этом следующая:

  1. От колодки зонда отсоединяются провода и подключается вольтметр.
  2. Двигатель автомобиля запускают, устанавливают частоту вращения 2500 об/мин, после чего снижают до 2000 об/мин.
  3. Извлекают вакуумную трубку из регулятора топливного давления и фиксируют показания вольтметра.
  4. При значении 0,9 В датчик исправен. Если вольтметр никак не реагирует, или показание ниже 0,8 В – λ-зонд неисправен.
  5. Для проверки в динамике, зонд подсоединяют к разъему, параллельно подключив вольтметр и поддерживая вращение коленчатого вала двигателя на 1500 об/мин.
  6. Если датчик исправен, вольтметр покажет 0,5 В. Отклонение от данного значения говорит о поломке.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

  • 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
  • 2 — керамический изолятор;
  • 3 — уплотнительный элемент для ввода жгута проводов;
  • 4 — сигнальные провода;
  • 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
  • 6 — пружинная контактная часть;
  • 7 — чувствительный элемент, выполненный из керамики;
  • 8 — нагревательный стержень;
  • 9 — вентиляционный канал;
  • 10 — внешний металлический корпус.

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

  • Обороты на холостом ходу начали падать или «плавать».
  • Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
  • Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
  • Двигатель сильно перегревается, а расход топлива увеличился.
  • Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

  • Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
  • Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
  • Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
  • Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
  • Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
  • Если часто производится многократный запуск двигателя.
  • Использование герметиков (особенно силиконовых) для установки лямбда зондов.
  • Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
  • Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Способы проверки кислородного датчика

Проверка проводится при заведенном двигателе. Есть несколько способов, как проверить датчик кислорода:

  • С помощью мультиметра (тестера). Нужно мерить напряжение и сопротивление. Щупы присоединяются к контактам в штекере, происходит измерение в разных режимах работы ДВС. Если «лямбда» полностью исправна, на оборотах ХХ напряжение будет колебаться в пределах 0.1-0.9 вольт. Недостатком такого метода является невозможность измерить скорость, с которой меняется напряжение.
  • Осциллографом. Проверка позволяет увидеть скорость, с которой изменяется напряжение. Она не должна быть больше 0.2-0.3 секунды. Если хотя бы один из двух описанных параметров сильно выходит за допустимые пределы, то компонент необходимо почистить или заменить.
  • Считывание ошибок бортовой системы. Если на приборной панели появился значок «Check Engine», это может говорить о выходе лямбда зонда из строя. Чтобы точно определить, что неисправно, нужно провести компьютерную диагностику (считать ошибку из ЭБУ). Определенные коды говорят именно об этой неполадке, они указаны в таблице.

Как проверить лямбда-зонд

Если вы заметили описанные выше признаки неисправности лямбда-зонда, то вам нужно его немедленно проверить. Выполнять проверку лямбда-зонда лучше всего на профессиональном оборудовании. Зачастую проверка проводится при помощи электронного осциллографа. Сам процесс происходит при работающем двигателе, так как в противном же случае, данные не могут быть получены. Такую сравнительно недорогую услугу вам смогут предоставить очень многие СТО.

Хотя проверить датчик можно и вольтметром в домашних условиях, но в случае, если датчик будет не прогрет, то вы можете получить неправильные данные.

Читайте также: Датчик массового расхода воздуха или ДМРВ, что это такое и зачем нужно.

Детальное определение неполадки

Среди распространенных признаков неисправности лямбда-зонда выделяют следующие:

  • увеличение потребления топлива;
  • возникновение рывков во время езды;
  • резкое снижение мощности силового агрегата;
  • неустойчивый холостой ход;
  • появление резкого, токсичного запаха в отработанных газах авто.

Необходимо подчеркнуть, что не всегда перечисленные выше признаки являются следствием нарушения работоспособности датчика концентрации кислорода. В случае обнаружения этих симптомов необходимо выполнить тщательную проверку лямбда-зонда. Рассмотрим подробно этот процесс.

Назначение и принцип работы лямбда зонда

Лямбда зонд, установленный на выхлопной трубе

Жесткие экологические требования для автомобилей заставляют производителей применять каталитические нейтрализаторы, уменьшающие токсичность выхлопа. Но его эффективной работы невозможно добиться без контроля состава воздушно-топливной смеси. Такой контроль осуществляет датчик кислорода, он же λ-зонд, работа которого основана на использовании обратной связи устройства и топливной системы с дискретной или электронной системой впрыска.

Измерение количества лишнего воздуха производится определением остаточного кислорода в выхлопном газе. Для этого лямбда-зонд ставят перед катализатором выпускного коллектора. Сигнал датчика обрабатывает блок управления и оптимизирует воздушно-топливную смесь, более точно дозируя подачу форсунками топлива. На некоторых моделях авто устанавливается второй прибор после катализатора, что делает приготовление смеси еще более точным.

Лямбда-зонд работает как гальванический элемент с твердым электродом, выполненным в виде керамики из двуокиси циркония, легированной окисью иттрия, на котором нанесено платиновое напыление, выполняющее роль электродов. Один из них фиксирует показания атмосферного воздуха, а второй – выхлопного газа. Эффективная работа прибора возможна при достижении температуры более 300оС, когда циркониевый электролит приобретает проводимость. Выходное напряжение появляется от разницы количества кислорода в атмосфере и выхлопном газе.

Устройство датчика кислорода (лямбда зонда)

Существует два вида λ-зонда – широкополосный и двухточечный. Первый тип обладает более высокой информативностью, позволяющей более точно настроить работу двигателя. Устройство изготавливают из материалов, выдерживающих повышенные температуры. Принцип работы всех типов датчика одинаков, и заключается в следующем:

  1. Двухточечный измеряет уровень кислорода в выхлопе двигателя и атмосфере при помощи электродов, на которых в зависимости от уровня кислорода меняется разность потенциалов. Сигнал снимается блоком управления двигателя, после чего автоматически корректируется подача топлива в цилиндры форсунками.
  2. Широкополосный состоит их закачивающего и двухточечного элемента. На его электродах поддерживается постоянное напряжение 450 мВ корректировкой силы тока закачивания. Уменьшение содержания кислорода в выхлопе приводит к повышению напряжения на электродах. Блок управления после получения сигнала создает необходимый ток на закачивающем элементе для закачки или откачки воздуха, чтобы привести к нормативному напряжению. Так, при чрезмерно обогащенной топливно-воздушной смеси БУ посылает команду закачать дополнительную порцию воздуха, а при обедненной смеси воздействует на систему впрыска.

Поиск и устранение неисправностей лямбда зонда (датчика кислорода)

Признаки неисправного датчика кислорода.

В первую очередь важно понимать, что код неисправности OBD2 сам по себе не является признаком неисправного датчика кислорода. Данные коды являются только информационными сообщениями о работе датчиков. К примеру, датчик кислорода обнаружил признак обедненной топливной смеси и, естественно, будет сформирован соответствующий код. Следовательно, данный датчик выполняет свою работу и не нуждается в замене.

Однако, существует несколько OBD2 кодов, которые информируют о неисправностях или выходе из строя именно датчика кислорода, читать далее… В свою очередь определенная работа двигателя будет же будет свидетельствовать о том, что датчик не функционирует должным образом.

Увеличение расхода топлива может быть одним из признаков, что датчик кислорода не работает, как следует и топливная смесь слишком «бедная» или слишком «богатая». Такое изменение состава топливной смеси является признаком неисправности датчика кислорода, расположенного сразу за выхлопным коллектором, т.е верхнего по течению потоков выхлопа.

Датчики, расположенные за катализатором, являются диагностическими, предназначены только для контроля параметров выхлопных газов и не могут вызвать изменения параметров топливной смеси.

Другие типичные признаки неисправности датчика кислорода - это нарушения работы двигателя в режиме холодного хода и быстрых динамических режимах.

Однако следует иметь в виду, что проблемы в работе двигателя могут иметь совершенно другие причины, не имеющие ни какого отношения к неисправности датчика кислорода. Поэтому для выяснения причин часто требуются провести комплексные мероприятия, связанные с анализом OBD2 кодов, проверкой топливной системы двигателя, а так же физического осмотра датчика кислорода и его проверки.

Общие причины выхода из строя датчика кислорода.

Неисправность датчика кислорода может быть вызвана одной из трех причин: длительная эксплуатация, работа двигателя на некачественном топливе (отравление) или проблемы по электрической части.

Одно или двухпроводные датчики без нагревательного элемента должны проверятся или быть заменены каждые 50 000 км. Данные датчики располагаются в непосредственной близости или на коллекторе выхлопных газов, в зоне высоких температур, и требуют более пристального внимания, чем датчики с внутренним нагревателем.

Датчики кислорода с нагревательным элементом менее подвержены отравлению, так как они обычно размещаются намного дальше вниз по потоку, чем не обогреваемые датчики. Данные датчики должны быть проверены или заменены каждые 100 000 км. Однако выход из строя нагревательного элемента может стать дополнительным источником кодов неисправности OBD2.

Нужно понимать, что все датчики кислорода находятся в зоне высоких температур, высоких скоростей потока выхлопных газов и их чувствительность с течением времени будет неуклонно снижаться.



Черный нагар из богатой топливной смеси является частой причиной неправильной работы датчиков кислорода. Есть много возможных причин данного явления: засорение воздушного фильтра, дефекты топливных форсунок. Попадание антифриза или силиконовых герметиков в результате ошибок ремонта будут иметь тот же эффект. Данный датчик был отравлен и должен быть заменен.





Антифриз может быть очень вредным для датчика кислорода при попадании в камеру сгорания. Это может произойти в случае трещины или деформации головки блока цилиндров, дефектной прокладкой головки блока цилиндров или утечек впускного коллектора.





Силиконовое отравление, как показано на рисунке слева, может окрасить головку кислородного датчика в белый цвет. Наиболее распространенной причиной этого состояния является использование ненадежного герметика силиконовой прокладки.





Использование этилированного бензина может повредить кислородный датчик. Хотя это редкое явление, полезно знать, как выглядит дефектный датчик кислорода после работы на этилированном бензине.

Как заменить лямбда зонд, читать далее…


Лямбда зонд не работает симптомы


Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В  принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

  • разгерметизация корпуса;
  • проникновение внешнего воздуха и выхлопных газов;
  • перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
  • моральный износ;
  • неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
  • механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

6 признаков неисправности лямбда зонда - Статьи

Неисправность лямбда зонда сопровождается диагностикой и в некоторых случаях заменой детали. Этот компонент системы автомобиля стоит на страже экологии планеты. Его основная функция заключается в контроле уровня содержания вредных веществ в выхлопных газах.

Узнайте стоимость диагностики лямбда зонда онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Автомобильный рынок предлагает два основных вида лямбда зонда:

  1. С двухканальной компоновкой. Его устанавливали на автомобилях, произведённых более 30 лет назад. Такой зонд также применяют для машин эконом класса.
  2. Широкополосное устройство. Используется для большинства машин среднего и премиум класса. Устройство более точно определяет превышение нормы вредных веществ и сообщает об этом водителю.

Деталь устанавливается внутри специального коллектора, где соединяются шланги и патрубки. Монтаж в этом месте позволяет добиться высокой производительности и точности диагностики. Основная функция лямбда зонда заключается в повышении рабочих ресурсов автомобиля, понижения расхода топлива и поддержания стабильной работы двигателя. Если возникает несоответствие, прибор посылает сигнал в ЭБУ, который изменяет пропорции топлива и воздуха.

Важность этого устройства многие недооценивают, однако в случае его отказа машина может работать нестабильно. По этой причине важно знать основные неполадки зонда и способы борьбы с ними.

Признаки неисправности лямбда зонда

Признаки неисправности этого устройства могут быть разными, и самым главным сигналом для водителя станет нарушение нормальной работы мотора. Если устройство работает плохо, то качество топлива, которое подаётся в камеру сгорания, значительно понижается.

Почему ломается лямбда зонд? Причины могут быть следующими:

  • Корпус машины был разгерметизирован.
  • Внутри топливной системы попал воздух или выхлопные газы.
  • Датчик перегрелся из неполадок системы зажигания или неправильной покраски мотора.
  • Обыкновенный износ компонентов.
  • Неисправность электропитания – сигналы не поступают к ЭБУ.
  • Поломка в результате удара или другого механического воздействия.

В последнем случае лямбда зонд ломается в одно мгновение. Остальные симптомы свидетельствуют о том, что устройство выходит из строя постепенно. Если вы не знаете, как проводить диагностику этого компонента и не представляете, где он находится, то неисправности лямбда зонда определить не удастся.

Как понять, что этой детали скоро придёт конец? Сначала датчик начинает работать через раз. Сигнал иногда просто не передаётся для электронного блока управления. Это приводит к коррекции оборотов холостого хода. Данный показатель начинает изменяться и его колебания расширяются в диапазоне. Качество бензина или солярки понижается, а сам автомобиль дёргается.

Водитель слышит хлопки внутри мотора, а на приборной панели загорается соответствующая иконка. Затем датчик просто не работает на двигателе, который был только что запущен. Приборная панель будет сообщать вам об этом всеми доступными способами. Мощность машины сильно снижается, и когда вы будете нажимать на педаль ускорения, из двигателя будут слышны хлопки.

Но самая большая опасность для водителя заключается в перегреве двигателя, что становится причиной тотальной поломки системы. Если игнорировать сломанный датчик, то его состояние станет ухудшаться.

Это прямым образом влияет на работу машины. Качество передвижения снизится, потребление бензина увеличится и внутри машины начнёт пахнуть выхлопными газами с характерным запахом. Некоторые современные автомобиля оснащены системой блокировки двигателя, если датчик не работает. Придётся вызывать эвакуатор и отправляться в автосервис.

Самая худшая альтернатива развития события – это разгерметизация устройства. Если в машине ВАЗ произойдёт такой случай, то движение лучше прекратить, если вы не хотите окончательно доломать мотор. При окончательной поломке запчасти отработанные газы начинают попадать в ёмкость атмосферного воздуха. При срабатывании тормозных колодок устройство начинает определять большое количество молекул воздуха и подаёт чрезмерное количество сигналов для ЭБУ. В результате система управления впрыска ВАЗ работает некорректно или вообще перестаёт функционировать.

Как узнать, что произошла разгерметизация зонда? При движении на высокой скорости внутри двигателя сильно стучит. Автомобиль начинает двигаться рывками, и слышен неприятный запах отработанных газов. Также эту поломку можно определить путём визуального анализа корпуса выпускных клапанов и свечей – на них появляется сажный налёт.

Как производится диагностика и замена лямбда зонда?

Для автомобиля ВАЗ или любого другого транспортного средства можно использовать профессиональное оборудование. Воспользуйтесь услугами автосервиса, которые располагают осциллографом. Также состояние кислородного датчика можно определить при помощи мультимера. Это устройство может быть использовано для автомобилей ВАЗ.

Процедура проверки производится при заведённом двигателе, так как если датчик находится в спокойном состоянии, то невозможно определить его работоспособность. Если лямбда зонд работает некорректно, то рекомендуется замена детали.

В большинстве случаев зонд ВАЗ не поддаётся восстановлению – гораздо проще поставить новую деталь. Если на приборной панели выскакивает несколько ошибок, то нужно провести полную диагностику автомобиля. Если уж вы отправились в автосервис, то стоит проверить как можно больше систем машины.

Если вы планируете менять неисправный датчик у дилера, то это будет стоить дорого. Оптимальным вариантом является использование универсального зонда, который реализуется по нормальной цене. Можно поставить б\у датчик, но вы сами осознаёте риск, связанный с таким решением. Решать неисправности лямбда зонда подобным образом нужно только в крайнем случае.

Бывают случаи, когда устройство работает с погрешностью и таким неполадкам нужно также уделять внимание. На устройстве оседают продукты горения топлива и лучше проверить деталь у специалистов. Если его работоспособность подтверждена, то можно произвести очищение и продолжить ездить на машине.

Для удаления лямбда зонда нужно его сначала нагреть до температуры в 50 градусов. Затем нужно снять защитный колпачок и очистить поверхность. Для очистки опытные водители используют ортофосфорную кислоту, которая отлично удаляет любые горючие отложения. После удаления продуктов горения сполосните деталь в горячей воде, просушите и поставьте на место. Обязательно смажьте его герметиком, чтобы обеспечить защиту от разгерметизации.

Каждой поломке автомобиля нужно уделять особое внимание и это в особенной степени касается лямбда зонда. Если вы хотите спокойно ездить на автомобиле ещё много лет, то этой детали нужно уделить внимание. Неисправности лямбда зонда влекут за собой серьёзные проблемы. Вы можете заменить эту деталь самостоятельно или поехать в ближайший автосервис.

Если вы выбрали второй вариант, то предлагаем решить проблему неисправностей лямбда зонда при помощи сайта Uremont.com. Здесь вы можете заказать услугу в одном из лучших автосервисов вашего города. Сайт собирает только проверенную информацию об исполнителях.

Неисправность датчика кислорода. Признаки и причины

Неисправность датчика кислорода приводит к повышенному расходу топлива, снижению динамических характеристик автомобиля, нестабильной работе мотора на холостых оборотах, увеличение токсичности выхлопных газов. Обычно причинами неисправности датчика концентрации кислорода является его механическое повреждение, разрыв электрической (сигнальной) цепи, загрязнение чувствительной части датчика продуктами сгорания топлива. В некоторых случаях, например, при возникновении ошибки p0130 или p0141 на приборной панели активируется сигнальная лампа Check Engine. Использовать автомобиль при неисправном датчике кислорода можно, однако это приведет к указанным выше проблемам.

Содержание:

Назначение датчика кислорода

Датчик кислорода устанавливается в выпускном коллекторе (у различных машин конкретное место и ко-во может отличаться), и выполняет мониторинг наличия кислорода в выхлопных газах. В автопромышленности греческая буква «лямбда» обозначает коэффициент избытка кислорода в топливовоздушной смеси. Именно по этой причине зачастую датчик кислорода называют «лямбда-зонд».

Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много — значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.

В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.

На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода. Один расположен до катализатора, а второй — после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго — проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.

Влияет ли лямбда зонд на запуск — что будет?

Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.

Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.

Признаки неисправности датчика кислорода

Выход из строя лямбда зонда, как правило, сопровождается следующими внешними симптомами:

  • Ухудшение тяги и снижение динамических характеристик автомобиля.
  • Нестабильный холостой ход. Значение оборотов при этом могут скакать и понижаться ниже оптимальных. В самом критическом случае машина вообще не будет держать холостые обороты и без подгазовывания водителем она попросту заглохнет.
  • Увеличение расхода топлива. Обычно перерасход незначительный, однако можно определить при программном замере.
  • Увеличение токсичности выхлопа. Выхлопные газы при этом становятся непрозрачными, а имеющими сероватый либо синеватый оттенок и более резкий, топливный, запах.

Стоит оговориться, что перечисленные выше признаки могут указывать и на другие поломки двигателя или прочих систем автомобиля. Поэтому, чтобы определить неисправности датчика кислорода, нужны несколько проверок используя в первую очередь диагностический сканер и мультиметр для проверки сигналов лямбды (управляющего и цепи подогрева).

Как правило, проблемы с проводкой датчика кислорода четко фиксируется электронным блоком управления. При этом в его памяти формируются ошибки, например, p0136, p0130, p0135, p0141 и прочие. В любом случае необходимо выполнить проверку цепи датчика (проверить наличие напряжения и целостность отдельных проводов), а также посмотреть на график работы (используя осциллограф либо программу диагностик).

Причины неисправности датчика кислорода

В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.

  • Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
  • Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
  • Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
  • Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
  • Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
  • Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
  • Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
  • Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
  • Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.

Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь. И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?
  1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
  2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
  3. Можно попытаться очистить сажу, однако это не всегда возможно.
  4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
  5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

  • Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
  • Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
  • При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.
Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Как устранить неисправность датчика кислорода

Если впоследствии проверки показало что причина в проводке, то проблема решится заменой жгута проводов либо фишки подключения, а вот при отсутствии сигнала от самого датчика зачастую говорит о необходимости замены датчика концентрации кислорода на новый, но прежде чем покупать новую лямбду можно воспользоваться одним из представленных ниже способов.

Метод первый

Предполагает очистку элемента подогре от нагара (применяется когда возникает неисправность нагревателя датчика кислорода). Для реализации этого метода необходимо обеспечить доступ к чувствительной керамической части устройства, которая скрыта за защитным колпачком. Снять указанный колпачок можно с помощью тонкого напильника, с помощью которого нужно сделать надрезы в области основания датчика. Если демонтировать колпачок полностью не получится, то допускается сделать маленькие окошки размером около 5 мм. Для дальнейшей работы необходимо около 100 мл ортофосфорной кислоты либо преобразователя ржавчины.

Когда защитный колпачок был демонтирован полностью, то для его восстановления на его посадочном месте придется воспользоваться аргоновой сваркой.

Процедура по восстановлению выполняется по следующему алгоритму:

  • Налить 100 мл ортофосфорной кислоты в стеклянную емкость.
  • Опустить керамический элемент датчика в кислоту. Полностью опускать датчик в кислоту нельзя! После этого подождать около 20 минут с тем, чтобы кислота растворила сажу.
  • Извлечь датчик и промыть его проточной водой из крана, а затем дать ему высохнуть.

Порой на выполнение чистки датчика таким методом нужно потратить до восьми часов времени, ведь если с первого раза очистить сажу не получилось, то имеет смысл повторить процедуру два и более раза, причем можно воспользоваться кистью для выполнения механической обработки поверхности. Вместо кисти можно воспользоваться зубной щеткой.

Метод второй

Предполагает выпаливание нагара на датчике. Для выполнения чистки датчика кислорода вторым методом кроме той же ортофосфорной кислоты понадобится еще и газовая горелка (как вариант использовать домашнюю газовую плиту). Алгоритм чистки следующий:

  • Окунуть чувствительный керамический элемент датчика кислорода в кислоту, обильно смочив его.
  • Взять датчик пассатижами с противоположной от элемента стороны и поднести к горящей конфорке.
  • Кислота на чувствительном элементе будет закипать, а на его поверхности образуется соль зеленоватого оттенка. Однако вместе с этим сажа с него будет удаляться.

Повторить описанную процедуру нужно несколько раз до тех пор, пока чувствительный элемент не станет чистым и блестящим.

Спрашивайте в комментариях. Ответим обязательно!

как проверить датчик кислорода мультиметром своими руками, ремонт и замена устройства

Лямбда-зонд представляет собой кислородный контроллер. Он используется для контроля и балансировки пропорций воздуха и топлива при образовании горючей смеси. Правильное функционирование элемента позволит предотвратить дестабилизацию рабочего процесса мотора. Для определения причины поломки надо знать признаки неисправности лямбда-зонда.

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

  1. Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
  2. Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
  3. Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
  4. Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
  5. Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
  6. Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
  7. При функционировании двигателя на любых оборотах могут появляться хлопки.
  8. Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

  1. На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
  2. На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
  3. На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще боль

Признаки неисправности лямбда зонда на ВАЗ 2110, 2112, 2114, Лада ПРИОРА и другие авто

За нормальную работу топливной системы автомобиля во многом отвечает лямбда зонд, в связи в этим, каждый водитель обязан знать, какие бывают признаки неисправности этого устройства.

Поэтому следует более подробно рассмотреть все, что касается данного датчика кислорода.

Итак, постоянная борьба за экологию и снижение выбросов вредных веществ привела к тому, что на автомобилях начали применяться инжекторные системы питания, которые благодаря использованию специальных датчиков более точно следят за дозировкой топлива и воздуха, чем в карбюраторных авто.

Назначение датчика кислорода

Современные датчики, установленные в автомобиле, следят не только за топливом и воздухом, а еще и за выхлопными газами, а точнее, за наличием остаточного кислорода в них.

За этот параметр и отвечает лямбда зонд. Исходя из показаний данного датчика электронный блок корректирует количество подаваемых в цилиндры элементов топливной смеси.

Особенно без лямбда зонда не обойтись на авто, оснащенных каталитическими нейтрализаторами.

Данные устройства за счет химических реакций снижают количество вредных веществ в выхлопных газах, однако работают катализаторы в очень ограниченных условиях, нарушение которых приведет к быстрому выходу устройства из строя.

Так вот, чтобы условия для работы катализатора соблюдались, электронный блок управления должен очень точно дозировать воздух и топливо перед подачей в цилиндры, а делает он это исходя из количества остаточного кислорода, то есть из показаний лямбда зонда (датчика кислорода).

Немного о конструкции и принципе работы

Несмотря на то что данный датчик должен определять количество кислорода в выхлопных газах, устроен он не так уж и сложно и имеет малые габариты.

Основными рабочими элементами его являются два электрода – внешний и внутренний.

Чтобы обеспечить высокую чувствительность к молекулам кислорода, внешний электрод имеет напыление из платины.

Второй электрод является гальваническим элементом и выполнен из циркония.

Особенностью этого электрода является то, что рабочая температура, при которой он вступает в работу должна быть не менее 300 град.

Платина легко улавливает молекулы кислорода, при этом напряжение самого электрода меняется.

Разность напряжения между электродами электронный блок интерпретирует в процентные значения остатка кислорода.

Производятся два типа лямбда зондов, хотя внешне они не отличаются. Один из видов называется двухточечным – это сравнительно простой датчик, который способен только уловить отклонение количества кислорода от номинального значения.

Второй – широкополосные зонды, которые способны уже определить отклонение в процентном соотношении, что положительно сказывается на работе электронного блока, и как следствие самого двигателя.

Автомобили, оснащенные катализатором, укомплектовываются двумя лямбда зондами – один снимает показания до катализатора, а второй – после.

На основе результатов показаний электронный блок определяет работоспособность катализатора.

Это коротко об устройстве кислородного датчика и его принципе действия.

Признаки неисправности

Сейчас же рассмотрим сами неисправности кислородного датчика. В большинстве случаев о проблемах в работе лямбда зонда подскажет сам автомобиль.

Неработающий зонд скажется на:

  • динамике набора скорости;
  • неустойчивой работе силовой установке;
  • обороты мотора на холостом ходу будут сильно «плавать»;
  • потребление топлива значительно увеличится.

Если все это начало проявляться, то зачастую виной является лямбда зонд, и на него в первую очередь нужно обратить внимание.

Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером.

Также читайте как проверить как проверить лямбда зонд.

Основные неисправности.

Что же касается самих неисправностей этого датчика, то их условно можно подразделить на внешние и внутренние.

Внешние неисправности.

Их всего две – обрыв проводки, идущей к элементу (хотя данная неисправность и не касается самого датчика, но она влияет на его работоспособность), и сильный удар, приведший к повреждению корпуса и разрушению внутренних элементов его.

Обе эти неисправности зачастую происходят из-за агрессивной эксплуатации авто, к примеру, частая активная езда по бездорожью.

Внутренние неисправности.

Их несколько больше:

  • Нарушение герметичности корпуса датчика, приведший к проникновению воздуха или выхлопных газов внутрь лямбда зонда;
  • Значительное наслоение продуктов горения на рабочие поверхности датчика, из-за чего платина не способна уловить молекулы кислорода. Чаще всего происходит из-за использования топлива низкого качества;
  • Естественное старение датчика. Он работает в агрессивной среде, которая постепенно снижает работоспособность его вплоть до полного прекращения выполнения своих функций;
  • Воздействие очень высокой температуры может привести к перегреву датчика и нарушению его работоспособности. Чаще всего происходит из-за неисправности топливной системы или неквалифицированной доработки мотора.

Внешние неисправности, а также разгерметизация корпуса сказываются на работе мотора сразу же.

А вот внутренние неисправности оказывают свое воздействие на работоспособность силовой установки постепенно, по мере усугубления проблемы.

В некоторых ситуациях спасти ситуацию с лямбда зондом может его чистка, более подробней про это можно узнать здесь https://autotopik.ru/sovet/1112-kak-pochistit-lyambda-zond-v-domashnih-usloviyah.html.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

  • после останови двигателя из-под авто могут доноситься потрескивающие звуки;
  • выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус. Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Также читайте про признаки неисправности датчика массового расхода воздуха.

Итог

Чтобы не вовремя не столкнуться с неисправным лямбда зондом, требуется периодическая проверка его работоспособности.

Диагностика зонда должна производится на специальном оборудовании – осциллографе, но некоторые довольствуются и проверкой мультиметром.

Выйти этот датчик из строя может в любое время, однако стоит учитывать, что многие оригинальные устройства можно заменить и на неоригинальные, главное, чтобы характеристики их были идентичными.

При правильном подходе выявить неисправность лямбда зонда не так уж и сложно, да и в замене его ничего трудного нет.

Какие могут быть неисправности лямбда-зонда в автомобиле

Назначение прибора, признаки неисправности и типичные «болячки»

Лямбда-зонд – это датчик, расположенный в выхлопной системе, который отвечает за контроль уровня кислорода в потоке выхлопных газов. Результаты измерений в реальном времени влияют на управление двигателем.

Лямбда-зонд работает в крайне неблагоприятной среде. Он контактирует с выхлопными газами при температуре более 500 градусов по Цельсию. Зонд также подвержен воздействию влаги и вибрации, а кроме того, механическим повреждениям. Средний срок службы рассчитан на пробег в интервале 150-200 тысяч км. Однако реалии бывают разные. Водитель должен быть внимательным и следить за исправностью этого важного кислородного датчика, который позволяет электронной системе регулировать оптимальный состав воздушно-топливной смеси.


Правильно работающий лямбда-зонд влияет не только на производительность ДВС , но и на уровень токсичности выхлопа. Например, лямбда-зонд может распознать неисправность автогазового оборудования, установленного на транспортном средстве. Автовладельцам, использующим в качестве топлива сжиженный газ, не стоит проявлять беспечность, если загорается сигнал check engine. Это не «просто лямбда-зонд», а сообщение о том, что с топливной смесью что-то не так: необходима профессиональная диагностика.


Как распознать признаки «нездоровья» лямбда-зонда

фото: flickr.com

Как уже говорилось, проблемы с датчиком остаточного кислорода, как еще называют лямбда-зонд, начинаются после 200 тысяч км. Ниже список симптомов, которые с высокой степенью вероятности сигнализируют о том, что лямбда-зонд вышел из строя:

  • срабатывает предупреждение check engine ;
  • на малых оборотах и на холостом ходу двигатель работает неустойчиво, появляются хлопки;
  • во время движения ухудшается динамика, машина дергается;
  • возрастает расход топлива;
  • после остановки во впускном коллекторе слышно потрескивание;
  • каталитический нейтрализатор может раскалиться: повышается токсичность выхлопных газов, выхлоп становится более темным.


Особенно тревожным сигналом является перегрев двигателя. Также водитель может распознать неисправность по качественному падению мощности силовой установки – она с большой неохотой реагирует на педаль газа, что сопровождается чиханием двигателя. Еще один знак: в салоне неприятно пахнет отработанными газами. В современных моделях, оборудованных системами безопасной автоматики, выход из строя лямбда-зонда может привести к аварийной блокировке с последующим вызовом эвакуатора.



Как диагностировать неисправный зонд?

 фото: flickr.com

Для этого потребуется профессиональное оборудование – осциллограф или мультиметр. Проверка на работоспособность (при помощи мультимитра) производится при работающем двигателе , иначе невозможно определить реальную картину. Если не уверены в своих силах - обратитесь к профессиональным электрикам.



Типичными причинами неработающего зонда могут быть:
  • потеря герметичности;
  • механические повреждения;
  • нарушение электропитания;
  • проблемы со свечами зажигания;
  • низкое качество топлива;
  • забитые инжекторы;
  • ошибки при установке.



Смотрите также



Если диагностика обнаружила несоответствие нормативу, лямбда-зонд необходимо заменить.

обложка: flickr.com

Лямбда-зонд - как они работают, для чего служат

Ни один современный двигатель внутреннего сгорания со всей мощью его электроники не стоил бы почти ничего без электрических сигналов, полученных от крошечного электромеханического элемента, размещенного в выхлопной трубе автомобиля. Обязательно угадайте, что это за элемент, это лямбда-зонд…

Лямбда-зонд должен посылать определенный сигнал напряжения электронному блоку управления (ЭБУ), который распознает текущий состав топливовоздушной смеси.Чтобы лямбда-зонд функционировал должным образом, он должен быть предварительно нагрет энергией, полученной из потока горячих дымовых газов, до определенной температуры, необходимой для его правильного функционирования во всем рабочем диапазоне двигателя.

Принцип работы

Лямбда-зонд помещен в поток выхлопных газов и сконструирован так, что внешний электрод окружен выхлопными газами, а внутренний электрод доступен для атмосферного воздуха.Основание лямбда-зонда состоит из специального керамического элемента, поверхность которого покрыта пористым платиновым электродом. Работа зонда основана на том факте, что керамический материал пористый и обеспечивает диффузию (проникновение) кислорода, присутствующего в воздухе. При более высоких температурах он становится проводящим, и если концентрация кислорода на одной стороне отличается от концентрации кислорода на другой, то между электродами создается напряжение . В области стехиометрической смеси воздуха и топлива (l = 1,00) наблюдается скачок кривой выходного напряжения энкодера. Это напряжение является измерительным сигналом.

Строительство

Корпус керамического лямбда-зонда помещен в полый корпус с защитным колпачком и электрическим соединением. Поверхность керамического тела лямбда-зонда имеет микропористый слой платины, который, с одной стороны, точно влияет на характеристики зонда, а с другой стороны, он служит электрическим контактом. Керамическое покрытие с высокой адгезией и высокой пористостью нанесено на платиновый слой на конце керамического корпуса, который подвергается воздействию выхлопных газов.Этот защитный слой защищает слой платины от эрозии твердыми частицами выхлопных газов. Со стороны электрического подключения (снаружи выхлопной трубы) поверх лямбда-зонда, вкручиваемого в корпус, надевается защитная металлическая оболочка. Эта оболочка имеет отверстие для компенсации давления внутри лямбда-зонда, а также служит опорой для тарельчатой ​​пружины. Соединительные провода скручены в контактный элемент и пропущены через изоляционную оболочку снаружи лямбда-зонда.Чтобы отложения продуктов сгорания в выхлопных газах не попадали в керамический корпус, конец лямбда-зонда, который проникает в поток выхлопных газов, защищен специальной защитной трубкой с отверстиями, спроектированными таким образом, что выхлопные газы и твердые частицы не попадают в него. в прямом контакте с керамическим (ZrO2) корпусом.

В дополнение к предусмотренной механической защите удалось снизить эффективное изменение температуры лямбда-зонда при переходе от одной рабочей формы к другой.

Выходное напряжение энкодера λ, а также его внутреннее сопротивление зависят от температуры. Надежная работа лямбда-зонда возможна только при температуре выхлопных газов выше 350 градусов Цельсия (без подогрева) и выше 200 градусов по Цельсию (с подогревом).

Лямбда-зонд с подогревом

Конструкция обогреваемого лямбда-зонда во многом идентична конструкции ненагреваемого лямбда-зонда. Активная керамика лямбда-зонда нагревается изнутри керамическим нагревательным элементом, благодаря чему температура керамического корпуса всегда остается выше функционального предела в 250 градусов Цельсия.Нагреваемый лямбда-зонд снабжен защитным колпачком с меньшими отверстиями. Помимо прочего, он защищает керамику лямбда-зонда от охлаждения при холодных выхлопных газах. Среди преимуществ подогреваемого лямбда-зонда: надежное и эффективное управление при низких температурах выхлопных газов (например, на холостом ходу), минимальное влияние изменений температуры выхлопных газов, быстрое достижение эффекта лямбда-регулирования после запуска двигателя, быстрая реакция энкодера, который предотвращает большие отклонения от идеального состава выхлопных газов, независимость положения энкодера на выхлопном патрубке, поскольку не зависит от нагрева окружающей среды.

Узел лямбда-регулятора с обратной связью

Лямбда-регулирование с замкнутым контуром фактически представляет собой наличие обратной связи от лямбда-зонда к двигателю, то есть к блоку управления, и с его помощью можно очень точно поддерживать соотношение воздух-топливо на уровне λ = 1,00. . При использовании узла управления с обратной связью, образованного с помощью упомянутого лямбда-зонда, отклонения от заданного отношения воздух-топливо могут быть установлены и скорректированы. Этот принцип управления основан на путем измерения содержания кислорода лямбда-зондом в выхлопе.

Кислород в выхлопе - это мера состава смеси воздуха и топлива, которая составляла до двигателя. Лямбда-зонд работает, посылая информацию (электрические импульсы), является ли смесь богаче или беднее, чем λ = 1,00. В случае отклонения от этого значения напряжение выходного сигнала энкодера резко изменяется. Это изменение обрабатывается в центральном компьютерном блоке (ЭБУ), оборудованном для этой цели системой управления с обратной связью.

Впрыск топлива в двигатель контролируется системой управления впрыском и по информации лямбда-зонда о составе топливовоздушной смеси.Этот контроль таков, что достигается соотношение воздух-топливо λ = 1. Напряжение лямбда-зонда на самом деле является мерой корректировки количества топлива в смеси воздуха и топлива, поступающей в цилиндр.

Прежде чем подать достоверный сигнал, лямбда-зонд должен достичь температуры выше 350 градусов. Пока эта температура не будет достигнута, регулирование с обратной связью приостанавливается, и смесь топлива и воздуха формируется на среднем уровне с помощью регулирования без обратной связи. Здесь логично возникает вопрос, всегда ли значение лямбда-коэффициента после достижения рабочей температуры на всем рабочем режиме двигателя равно единице? Конечно нет.В зависимости от текущих пожеланий и потребностей водителя это значение может составлять от 0,8 до 1,2. Если, например, требуется внезапное и резкое ускорение, центральный компьютер переключает впрыск топлива в режим разомкнутого контура и впрыскивает столько топлива, сколько необходимо для достижения желаемой работы двигателя (λ 1).

Хотя лямбда-зонд работает с очень высокой точностью ± 1%, допуски и старение двигателя не влияют на лямбда-регулирование с обратной связью.

Подготовил: Душан Кович
Получено с: www.motorna-vozila.com


Датчик кислорода был изобретен в 1975 году инженерами Роберта Боша в ответ на экологические требования США по контролю выбросов автомобилей. Изначально лямбда-зонды устанавливались только на бензиновые автомобили с системой впрыска.

Лямбда-зонд первого поколения выдержал 20 000 километров. И первым автомобилем, на котором датчик был установлен в 1977 году, стал Volvo Model 244.

Второе поколение лямбда-зонда появилось в 1982 году. Эти датчики уже выдержали более высокие температуры и увеличили срок службы.

Крупнейшие производители лямбда-зондов: Bosch (Германия), Denso (Япония), NGK (Япония), Delphi (Великобритания)…

Это зависит от материала керамического наконечника, наличия нагревательного зонда и других факторов.В среднем современный лямбда-зонд имеет срок службы от 60 до 000 км, но специалисты советуют проверять его каждые 80 км.

Лямбда-зонд - один из самых чувствительных датчиков в автомобиле.

Однако это довольно расплывчатые симптомы, потому что индикатор проверки двигателя загорается, когда в компьютере много разных сбоев, включая некачественное топливо. Только диагностика на месте может дать правильный ответ, с которым нельзя откладывать. Дело в том, что неисправный лямбда-зонд может значительно снизить ресурс катализатора и вывести из строя другие узлы и детали.В результате ремонт будет дороже.

.

веб-сервисов Amazon - Интеграция SQS Lambda - Lambda не обрабатывает сообщение очереди

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
.

Печать лямбда-функции Python по адресу 0x7fcbbc740668> вместо значения

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
.

c ++ - Лямбда лямбда: функция не фиксируется

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где de
.

python - почему панды применяют лямбду медленнее, чем цикл?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями
.

лямбда-зондов. Широкополосный | Bimmerprofs.com | Эмулятор NOx NOXEM 129 | 130

Для проверки выхлопных газов используются кислородные датчики. Давным-давно появились циркониевые узкополосные лямбда-зонды (вначале - без подогрева, затем - с дополнительным подогревом, что позволяет быстрее готовить датчики, а также обеспечивает более точные данные), начиная с двигателя BMW N серии, их заменяют на циркониевые широкополосные (для регулирования топливной смеси) датчики.

В отличие от узкополосных датчиков, линейный диапазон которых равен 0.99 .. 1.01, широкополосные датчики могут измерять коэффициент от 0,65 до состава атмосферного воздуха.

Основы работы широкополосных циркониевых зондов вы можете найти в Интернете, в этом посте я остановлюсь на некоторых конкретных нюансах.

Первое поколение пробников Bosch, известных под названием LSU 4.2, отличалось необходимостью их повторной калибровки, поскольку в качестве эталонного источника тока использовался атмосферный воздух. С следующего поколения - СМЛ 4.9 - эта проблема была решена: полупроводниковый переход используется в качестве источника тока опорного.

LSU 4.2

LSU 4.9

Основная техническая информация:

Bosch LSU4.2 против LSU4.9

LSU 4.9 обеспечивает более точные измерения лямбда: контрольные данные определены в 30 точках в таблице лямбда / Ipump (LSU 4.2 определил только 10 точек).

Вместе с датчиками Bosch OEM предлагал также наборы микросхем управления для датчиков: CJ110, CJ120, CJ125. CJ110 и CJ120 были предназначены для работы с LSU 4.2 зонда, CJ125 - также с датчиком кислорода типа LSU 4.9.

В отличие от CJ110, CJ120 включает также динамический контроль сопротивления ячейки Нернста, который использовался для контроля температуры кислородного датчика. Оптимальное сопротивление ячейки Нернста для LSU 4.2, измеренное на частоте 1..4 кГц: 80 Ом.

CJ125 дополнен некоторыми специфическими нюансами по работе с кислородным датчиком LSU 4.9. Динамическое сопротивление ячейки Нернста для LSU 4.9: 300 Ом (при достижении оптимальной рабочей температуры).

CJ125 лист данных

Позже чипсет CJ125 был заменен на контроллер CJ135 со встроенным АЦП, кислородный датчик LSU 4.9 был заменен на LSU 5.2.

Общими недостатками для CJ110, CJ120, CJ125 были повышенное потребление энергии (которое было выше 30 мА / 150 мВт, и чипсет был вынужден работать в жестких тепловых условиях), большое напряжение смещения для усилителя измерения тока ячейки накачки (CJ110, CJ120, CJ125 ): даже до +/- 10 мВ, хотя для точных измерений требуется напряжение смещения не более нескольких сотен мкВ.Такая же нехватка актуальна и для модуля измерения температуры, используемого в CJ120, CJ125. Чтобы решить эти проблемы, все упомянутые ранее наборы микросхем используют процесс прерывания для компенсации напряжения смещения и сравнения измеренных значений с эталонными. К сожалению, ключи MOSFET, используемые для прерывателей (коммутации), имеют повышенный ток утечки, что очень сильно влияет на точность измерения, а также увеличивает количество паразитных помех. Функциональное управление для CJ120 и CJ125 предусмотрено через последовательный интерфейс SPI, управление нагревом - внешнее.

В двигателях

N52, N53 и аналогичных используются широкополосные кислородные датчики типа LSU 4.2 для контроля топливной смеси. Для калибровки контрольной точки (лямбда = 1,00) используются узкополосные датчики кислорода. Этот нюанс необходимо учитывать, когда один из банков показывает сбалансированное (интегратор топливной коррекции стабильный и находится в надлежащем диапазоне значений) значение лямбда, отличное от 1,00.

Технические параметры, общие для CJ110, CJ120 и CJ125:

Напряжение ячейки Нернста: 450 мВ

опорное напряжение, Ipump: 1.500 В

Сопротивление шунтирующего резистора Ipump: 62 Ом

Коэффициент усилителя Ipump: 8/17 (богатый / обедненный режим)

Примечание: двигатели серии N имеют напряжения опорного значения: 2,00 В (напряжение штифта Нернста ячейки, как представляется, сообщается) и различный коэффициент усилителя из наборов микросхем управления серии CJ.

PS: Используя контроллеры управления датчиками CJ120, CJ125, имейте в виду, что Bosch предлагает (не юридически) несколько версий контроллеров, которые имеют некоторые отличия в управлении SPI (регистры управления SPI и необходимые данные НЕ СООТВЕТСТВУЮТ таблице данных), это означает , что, например, когда вам нужно заменить контроллер, вы можете столкнуться с некоторыми неопределенными проблемами, которые приведут к ухудшению измерений лямбда - решения с прерыванием не будут работать и т. д.

Связанные записи:

Управление лямбда-зондами

N52 диагностика двигателя

STFT и LTFT

.

Датчик кислорода ваз 2107 инжектор признаки неисправности

Главная » Разное » Датчик кислорода ваз 2107 инжектор признаки неисправности

Замена датчика кислорода — Лада 2107, 1.5 л., 2002 года на DRIVE2

Практически уже все датчика поменял на новые. Вчера поменял последний датчик который тупил. Это датчик кислорода(лямбда зонд), находящийся на выхлопе. Машина на холостых глохла, при езде тупила. Сейчас работает ровно, динамика хорошая. После еще раз сделал диагностику с другом, все норм, ошибок нет.

Сам датчик. 1000р.

Замена простая. Открутиваем ключем на 22 датчик на приемной трубе, вставляем новый и соединяем с разъемом.

Далее полезная инфа про датчик кислорода(лямбда зонд):

Как и почему перестает работать.
— плохой бензин, свинец, железо забивают платиновые электроды за несколько "удачных" заправок.
— масло в выхлопной трубе — Плохое состояние маслосъемных колец
-попадание на нее моющих жидкостей и растворителей
-"хлопки" в выпуске разрушающие хрупкую керамику
-удары
— перегрев его корпуса из-за неправильно установленного угла опережения зажигания, сильно переобогащенной топливной смеси.
— Попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей, моющих средств, антифриза
— обогащенная топливно-воздушная смесь,
— сбои в системе зажигания, хлопки в глушителе
— Использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в своем составе силикон
— Многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны.
— Обрыв, плохой контакт или замыкание на "массу" выходной цепи датчика.

Ресурс датчика содержания кислорода в выхлопных газах обычно составляет от 30 до 70 тыс.км. и в значительной степени зависит от условий эксплуатации. Дольше служат, как правило, датчики с подогревом. Рабочая температура для них обычно 315-320°C.

Перечень возможных неисправностей лямбда-зонда:
-неработающий подогрев
-потеря чувствительности — уменьшение быстродействия

Причем это как правило самодиагностикой автомобиля не фиксируются.
Решение о замене датчика можно принять после его проверки на осцилографе.
Следует особо отметить, что попытки замены неисправного лямбда-зонда имитатором ни к чему не приведут — ЭБУ не распознает "чужие" сигналы, и не использует их для коррекции состава приготавливаемой горючей смеси, т.е. попросту "игнорирует".

Можно использовать и такой способ:
Если лямбда работала на нашем бензине более 2-3-х лет то можно не тратиться на ее проверку.
Ее стоит менять уже хотя бы по возрасту. Быстродействие все равно уже далеко от оптимального.

В автомобилях, система l-коррекции которых имеет два кислородных датчика, дело обстоит еще сложнее. В случае отказа второго лямбда-зонда (или "пробивки" секции катализатора) добиться нормальной работы двигателя сложно.

Как понять насколько работоспособен датчик?
Для этого потребуется осциллограф. Ну или специальный мотор-тестер, на дисплее которого можно наблюдать осциллограмму изменения сигнала на выходе ЛЗ. Наиболее интересными являются пороговые уровни сигналов высокого и низкого напряжения (со временем, при выходе датчика из строя, сигнал низкого уровня повышается (более 0,2В — криминал), а сигнал высокого уровня — снижается (менее 0,8В — криминал)), а также скорость изменения фронта переключения датчика из низкого в высокий уровень. Есть повод задуматься о предстоящей замене датчика, если длительность этого фронта превышает 300 мсек.
Это усредненные данные.

Возможные признаки неисправности датчика кислорода:
— Неустойчивая работа двигателя на малых оборотах.
— Повышенный расход топлива.
— Ухудшение динамических характеристик автомобиля.
— Характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя.
— Повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния.
— На некоторых автомобилях загорание лампы "СНЕСК ЕNGINЕ" при установившемся режиме движения

Взято с mondeoclub.ru/remont/dvigatel/lyamba.php

www.drive2.ru

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В  принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

  • разгерметизация корпуса;
  • проникновение внешнего воздуха и выхлопных газов;
  • перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
  • моральный износ;
  • неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
  • механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

2auto.su

Неисправность датчика кислорода. Признаки и причины

Неисправность датчика кислорода приводит к повышенному расходу топлива, снижению динамических характеристик автомобиля, нестабильной работе мотора на холостых оборотах, увеличение токсичности выхлопных газов. Обычно причинами неисправности датчика концентрации кислорода является его механическое повреждение, разрыв электрической (сигнальной) цепи, загрязнение чувствительной части датчика продуктами сгорания топлива. В некоторых случаях, например, при возникновении ошибки p0130 или p0141 на приборной панели активируется сигнальная лампа Check Engine. Использовать автомобиль при неисправном датчике кислорода можно, однако это приведет к указанным выше проблемам.

Содержание:

Назначение датчика кислорода

Датчик кислорода устанавливается в выпускном коллекторе (у различных машин конкретное место и ко-во может отличаться), и выполняет мониторинг наличия кислорода в выхлопных газах. В автопромышленности греческая буква «лямбда» обозначает коэффициент избытка кислорода в топливовоздушной смеси. Именно по этой причине зачастую датчик кислорода называют «лямбда-зонд».

Предоставленная датчиком информация о количестве кислорода в составе выхлопных газов электронным блоком управления двигателем (ЭБУ) используется для корректировка впрыска топлива. Если кислорода в выхлопных газах много, значит, топливовоздушная смесь, подаваемая в цилиндры, бедная (напряжение на датчике 0,1…0,3 Вольта), а если кислорода много — значит, богатая (напряжение на датчике 0,6…0,9 Вольта). Соответственно, происходит коррекция количества подаваемого топлива при необходимости. Что сказывается не только на динамических характеристиках двигателя, но и работы каталитического нейтрализатора выхлопных газов.

В большинстве случаев диапазон эффективной работы катализатора составляет 14,6…14,8 долей воздуха на одну долю топлива. Это соответствует значению лямбда, равной единице. Таким образом, датчик кислорода является своеобразным контролером, расположенным в выпускном коллекторе.

На некоторых автомобилях конструктивно предусмотрено использование двух датчиков концентрации кислорода. Один расположен до катализатора, а второй — после. Задача первого состоит в коррекции состава топливовоздушной смеси, а второго — проверка эффективности работы катализатора. Сами же датчики по конструкции, как правило, идентичны.

Влияет ли лямбда зонд на запуск — что будет?

Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.

Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.

Признаки неисправности датчика кислорода

Выход из строя лямбда зонда, как правило, сопровождается следующими внешними симптомами:

  • Ухудшение тяги и снижение динамических характеристик автомобиля.
  • Нестабильный холостой ход. Значение оборотов при этом могут скакать и понижаться ниже оптимальных. В самом критическом случае машина вообще не будет держать холостые обороты и без подгазовывания водителем она попросту заглохнет.
  • Увеличение расхода топлива. Обычно перерасход незначительный, однако можно определить при программном замере.
  • Увеличение токсичности выхлопа. Выхлопные газы при этом становятся непрозрачными, а имеющими сероватый либо синеватый оттенок и более резкий, топливный, запах.

Стоит оговориться, что перечисленные выше признаки могут указывать и на другие поломки двигателя или прочих систем автомобиля. Поэтому, чтобы определить неисправности датчика кислорода, нужны несколько проверок используя в первую очередь диагностический сканер и мультиметр для проверки сигналов лямбды (управляющего и цепи подогрева).

Как правило, проблемы с проводкой датчика кислорода четко фиксируется электронным блоком управления. При этом в его памяти формируются ошибки, например, p0136, p0130, p0135, p0141 и прочие. В любом случае необходимо выполнить проверку цепи датчика (проверить наличие напряжения и целостность отдельных проводов), а также посмотреть на график работы (используя осциллограф либо программу диагностик).

Причины неисправности датчика кислорода

В большинстве случаев кислородная лямбда работает около 100 тыс. км без сбоев однако есть причины которые значительно сокращают его ресурс и приводят к неисправности.

  • Неисправность цепи датчика кислорода. Выражаться по-разному. Это может быть полный обрыв питающих и/или сигнальных проводов. Возможно повреждение цепи подогрева. В этом случае лямбда зонд не будет работать до тех пор, пока выхлопные газы не разогревают его до рабочей температуры. Возможно повреждение изоляции на проводах. В этом случае имеет место короткое замыкание.
  • Замыкание датчика. В этом случае он полностью выходит из строя и, соответственно, не подает никаких сигналов. Большинство лямбда зондов ремонту не подлежат и их надо менять на новые.
  • Загрязнение датчика продуктами сгорания топлива. В процессе эксплуатации датчик кислорода по естественным причинам постепенно загрязняется и со временем может перестать передавать корректную информацию. По этой причине автопроизводители рекомендуют периодически менять датчик на новый, отдавая при этом предпочтение оригиналу так как универсальная лямбда не всегда корректно показывает информацию.
  • Термические перегрузки. Обычно это происходит по причине проблем с зажиганием, в частности, перебоев с ним. В таких условиях датчик работает при критических для него температурах, что снижает его общий ресурс и постепенно выводит из строя.
  • Механические повреждения датчика. Они могут возникнуть при неаккуратных ремонтных работах, при езде по бездорожью, ударах при ДТП.
  • Использование при установке датчика герметиков, которые вулканизируются при высокой температуре.
  • Многократные неудачные попытки запуска двигателя. При этом в двигателе, и в частности, в выпускном коллекторе накапливается несгоревшее топливо.
  • Попадание на чувствительный (керамический) наконечник датчика различных технологических жидкостей или мелких посторонних предметов.
  • Негерметичность в выпускной системе выхлопных газов. Например, может прогореть прокладка между коллектором и катализатором.

Обратите внимание, что состояние датчика кислорода во многом зависит от состояния других элементов двигателя. Так, значительно снижают ресурс лямбда зонда следующие факторы: неудовлетворительное состояние маслосъемных колец, попадание антифриза в масло (цилиндры), обогащенная топливовоздушная смесь. И если при исправном датчике кислорода количество углекислого газа составляет порядка 0,1…0,3%, то при выходе лямбда зонда из строя соответствующее значение увеличивается до 3…7%.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?
  1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
  2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
  3. Можно попытаться очистить сажу, однако это не всегда возможно.
  4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
  5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

  • Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
  • Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
  • При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.
Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Как устранить неисправность датчика кислорода

Если впоследствии проверки показало что причина в проводке, то проблема решится заменой жгута проводов либо фишки подключения, а вот при отсутствии сигнала от самого датчика зачастую говорит о необходимости замены датчика концентрации кислорода на новый, но прежде чем покупать новую лямбду можно воспользоваться одним из представленных ниже способов.

Метод первый

Предполагает очистку элемента подогре от нагара (применяется когда возникает неисправность нагревателя датчика кислорода). Для реализации этого метода необходимо обеспечить доступ к чувствительной керамической части устройства, которая скрыта за защитным колпачком. Снять указанный колпачок можно с помощью тонкого напильника, с помощью которого нужно сделать надрезы в области основания датчика. Если демонтировать колпачок полностью не получится, то допускается сделать маленькие окошки размером около 5 мм. Для дальнейшей работы необходимо около 100 мл ортофосфорной кислоты либо преобразователя ржавчины.

Когда защитный колпачок был демонтирован полностью, то для его восстановления на его посадочном месте придется воспользоваться аргоновой сваркой.

Процедура по восстановлению выполняется по следующему алгоритму:

  • Налить 100 мл ортофосфорной кислоты в стеклянную емкость.
  • Опустить керамический элемент датчика в кислоту. Полностью опускать датчик в кислоту нельзя! После этого подождать около 20 минут с тем, чтобы кислота растворила сажу.
  • Извлечь датчик и промыть его проточной водой из крана, а затем дать ему высохнуть.

Порой на выполнение чистки датчика таким методом нужно потратить до восьми часов времени, ведь если с первого раза очистить сажу не получилось, то имеет смысл повторить процедуру два и более раза, причем можно воспользоваться кистью для выполнения механической обработки поверхности. Вместо кисти можно воспользоваться зубной щеткой.

Метод второй

Предполагает выпаливание нагара на датчике. Для выполнения чистки датчика кислорода вторым методом кроме той же ортофосфорной кислоты понадобится еще и газовая горелка (как вариант использовать домашнюю газовую плиту). Алгоритм чистки следующий:

  • Окунуть чувствительный керамический элемент датчика кислорода в кислоту, обильно смочив его.
  • Взять датчик пассатижами с противоположной от элемента стороны и поднести к горящей конфорке.
  • Кислота на чувствительном элементе будет закипать, а на его поверхности образуется соль зеленоватого оттенка. Однако вместе с этим сажа с него будет удаляться.

Повторить описанную процедуру нужно несколько раз до тех пор, пока чувствительный элемент не станет чистым и блестящим.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Неисправности датчиков ВАЗ — DRIVE2

Новые "ВАЗ" с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от "продвинутых" СТО и квалифицированных специалистов, тревожный сигнал "Check Engine" (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа "просто ошиблась" и "сама погаснет" — можно ехать в прежнем темпе.
Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал "Check Engine" должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.
Что-то не работает, что теперь может быть?
ДПДЗ — датчик положения дроссельной заслонки.


Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед "плавающим" сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда "с педалью в полу" приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.
РДТ — регулятора давления топлива.

Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором. Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2.2-2.4 бар, со снятой трубкой 2.84-3.25 бар. (также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3.8 бар. Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах.
ДМРВ — Датчик массового расхода воздуха.

Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра.
Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом. Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т.д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM. При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к "тупости" мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ). Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30.
ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала

На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Также сбои в работе системы самодиагностики.
ДПКВ — датчик положения коленчатого вала.

Индукционный датчик, выдаёт импульсный сигнал при вращении к/в. Отсутствие сигнала означает остановку двигателя, контроллер не даёт импульсы на форсунки, нет искры, просто никак не расчитать в каком положении находится к/в. Что угодно, но только не это. Это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ его — явление исключительное. Ошибка датчика 0335 на ВАЗ с контроллером Январь 5, не обязательно свидетельствует о неисправности ДПКВ, в программе предусмотрен контроль расхода воздуха при отсутствии импульсов ДПКВ для выяснения его неисправности, и в некоторых случаях сразу после включения зажигания из за неисправности ДМРВ выскакивает ошибка ДПКВ 0335.
Датчик температуры воздуха обычно где-нибудь на впуске, в системах с ДМРВ LMM типа. В ВАЗ встроен в ДМРВ.
ДТОЖ — термистор, чем горячее тем сопротивление меньше.

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта: один даёт показания для блока управления, второй включает вентилятор( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни "подсосу" на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет почти на все х

www.drive2.ru

6 признаков неисправности лямбда зонда - Статьи

Неисправность лямбда зонда сопровождается диагностикой и в некоторых случаях заменой детали. Этот компонент системы автомобиля стоит на страже экологии планеты. Его основная функция заключается в контроле уровня содержания вредных веществ в выхлопных газах.

Узнайте стоимость диагностики лямбда зонда онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Автомобильный рынок предлагает два основных вида лямбда зонда:

  1. С двухканальной компоновкой. Его устанавливали на автомобилях, произведённых более 30 лет назад. Такой зонд также применяют для машин эконом класса.
  2. Широкополосное устройство. Используется для большинства машин среднего и премиум класса. Устройство более точно определяет превышение нормы вредных веществ и сообщает об этом водителю.

Деталь устанавливается внутри специального коллектора, где соединяются шланги и патрубки. Монтаж в этом месте позволяет добиться высокой производительности и точности диагностики. Основная функция лямбда зонда заключается в повышении рабочих ресурсов автомобиля, понижения расхода топлива и поддержания стабильной работы двигателя. Если возникает несоответствие, прибор посылает сигнал в ЭБУ, который изменяет пропорции топлива и воздуха.

Важность этого устройства многие недооценивают, однако в случае его отказа машина может работать нестабильно. По этой причине важно знать основные неполадки зонда и способы борьбы с ними.

Признаки неисправности лямбда зонда

Признаки неисправности этого устройства могут быть разными, и самым главным сигналом для водителя станет нарушение нормальной работы мотора. Если устройство работает плохо, то качество топлива, которое подаётся в камеру сгорания, значительно понижается.

Почему ломается лямбда зонд? Причины могут быть следующими:

  • Корпус машины был разгерметизирован.
  • Внутри топливной системы попал воздух или выхлопные газы.
  • Датчик перегрелся из неполадок системы зажигания или неправильной покраски мотора.
  • Обыкновенный износ компонентов.
  • Неисправность электропитания – сигналы не поступают к ЭБУ.
  • Поломка в результате удара или другого механического воздействия.

В последнем случае лямбда зонд ломается в одно мгновение. Остальные симптомы свидетельствуют о том, что устройство выходит из строя постепенно. Если вы не знаете, как проводить диагностику этого компонента и не представляете, где он находится, то неисправности лямбда зонда определить не удастся.

Как понять, что этой детали скоро придёт конец? Сначала датчик начинает работать через раз. Сигнал иногда просто не передаётся для электронного блока управления. Это приводит к коррекции оборотов холостого хода. Данный показатель начинает изменяться и его колебания расширяются в диапазоне. Качество бензина или солярки понижается, а сам автомобиль дёргается.

Водитель слышит хлопки внутри мотора, а на приборной панели загорается соответствующая иконка. Затем датчик просто не работает на двигателе, который был только что запущен. Приборная панель будет сообщать вам об этом всеми доступными способами. Мощность машины сильно снижается, и когда вы будете нажимать на педаль ускорения, из двигателя будут слышны хлопки.

Но самая большая опасность для водителя заключается в перегреве двигателя, что становится причиной тотальной поломки системы. Если игнорировать сломанный датчик, то его состояние станет ухудшаться.

Это прямым образом влияет на работу машины. Качество передвижения снизится, потребление бензина увеличится и внутри машины начнёт пахнуть выхлопными газами с характерным запахом. Некоторые современные автомобиля оснащены системой блокировки двигателя, если датчик не работает. Придётся вызывать эвакуатор и отправляться в автосервис.

Самая худшая альтернатива развития события – это разгерметизация устройства. Если в машине ВАЗ произойдёт такой случай, то движение лучше прекратить, если вы не хотите окончательно доломать мотор. При окончательной поломке запчасти отработанные газы начинают попадать в ёмкость атмосферного воздуха. При срабатывании тормозных колодок устройство начинает определять большое количество молекул воздуха и подаёт чрезмерное количество сигналов для ЭБУ. В результате система управления впрыска ВАЗ работает некорректно или вообще перестаёт функционировать.

Как узнать, что произошла разгерметизация зонда? При движении на высокой скорости внутри двигателя сильно стучит. Автомобиль начинает двигаться рывками, и слышен неприятный запах отработанных газов. Также эту поломку можно определить путём визуального анализа корпуса выпускных клапанов и свечей – на них появляется сажный налёт.

Как производится диагностика и замена лямбда зонда?

Для автомобиля ВАЗ или любого другого транспортного средства можно использовать профессиональное оборудование. Воспользуйтесь услугами автосервиса, которые располагают осциллографом. Также состояние кислородного датчика можно определить при помощи мультимера. Это устройство может быть использовано для автомобилей ВАЗ.

Процедура проверки производится при заведённом двигателе, так как если датчик находится в спокойном состоянии, то невозможно определить его работоспособность. Если лямбда зонд работает некорректно, то рекомендуется замена детали.

В большинстве случаев зонд ВАЗ не поддаётся восстановлению – гораздо проще поставить новую деталь. Если на приборной панели выскакивает несколько ошибок, то нужно провести полную диагностику автомобиля. Если уж вы отправились в автосервис, то стоит проверить как можно больше систем машины.

Если вы планируете менять неисправный датчик у дилера, то это будет стоить дорого. Оптимальным вариантом является использование универсального зонда, который реализуется по нормальной цене. Можно поставить б\у датчик, но вы сами осознаёте риск, связанный с таким решением. Решать неисправности лямбда зонда подобным образом нужно только в крайнем случае.

Бывают случаи, когда устройство работает с погрешностью и таким неполадкам нужно также уделять внимание. На устройстве оседают продукты горения топлива и лучше проверить деталь у специалистов. Если его работоспособность подтверждена, то можно произвести очищение и продолжить ездить на машине.

Для удаления лямбда зонда нужно его сначала нагреть до температуры в 50 градусов. Затем нужно снять защитный колпачок и очистить поверхность. Для очистки опытные водители используют ортофосфорную кислоту, которая отлично удаляет любые горючие отложения. После удаления продуктов горения сполосните деталь в горячей воде, просушите и поставьте на место. Обязательно смажьте его герметиком, чтобы обеспечить защиту от разгерметизации.

Каждой поломке автомобиля нужно уделять особое внимание и это в особенной степени касается лямбда зонда. Если вы хотите спокойно ездить на автомобиле ещё много лет, то этой детали нужно уделить внимание. Неисправности лямбда зонда влекут за собой серьёзные проблемы. Вы можете заменить эту деталь самостоятельно или поехать в ближайший автосервис.

Если вы выбрали второй вариант, то предлагаем решить проблему неисправностей лямбда зонда при помощи сайта Uremont.com. Здесь вы можете заказать услугу в одном из лучших автосервисов вашего города. Сайт собирает только проверенную информацию об исполнителях.

uremont.com

Как проверить лямбда зонд на ВАЗ

Интернет просто пестрит различными обсуждениями на форумах и в соцсетях по поводу проблем с кислородным датчиком или лямбда зондом. На самом деле лямбда зонд является очень важной деталью. Ведь он участвует непосредственно в смесеобразовании, а это значит что он влияет на такие параметры автомобиля как расход, динамика. И при этом его неисправность может ничем себя не выдавать, чек гореть не будет, он горит только если лямбда уже окончательно накрылась, а ведь датчик кислорода может просто давать «неверные показания» блоку управления двигателем. И автовладелец даже не будет догадываться почему у него повышенный расход или «тупит» машина. Так что предлагаю со всей серьезности отнестись к диагностике датчика кислорода, особенно если вы заметили те или иные описанные выше симптомы.

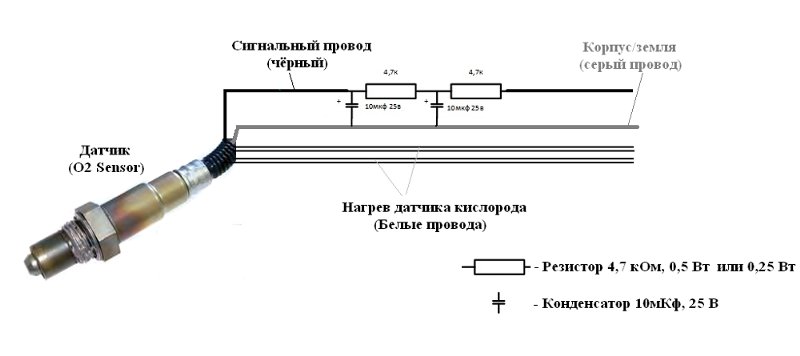

Современный лямбда зонд, устанавливаемый на ВАЗ имеет 4 вывода: масса, выход сигнала и два на подогреватель.

Показания лямбда зонда лучше всего считывать специальным ПО, подключившись к диагностической шине вашего автомобиля. Только так можно узнать форму сигнала, которую он выдает, и скорость изменения этих сигналов. Первым делом при диагностике датчика скиньте с него разъем и проверьте мультиметром наличие напряжения на сигнальном проводе с ЭБУ, оно должно быть 0.45 вольта. Кстати если это напряжение отклоняется от приведенного значения, чаще всего в сторону увеличения. Это можно вылечить установкой дополнительного резистора. Вычислить необходимый номинал резистора можно так:

1) берем регулируемый резистор, такие как на регулировки громкости

2) Включаем его последовательно в цепь питания сигнала лямбды.

3) подключаем тестер и крутим резистор, пока напряжение не станет 0.45-0.46 вольт.

4) заводим машину, проверяем, если ОК все хорошо – замеряем сопротивление на нем и подбираем обычный резистор соответствующего номинала. Кстати  резистор нагреваться не будет там нет высокой нагрузки.

Теперь разберемся как  работает сам  лямбда зонд.

Когда количество кислорода в выхлопе увеличивается, напряжение на сигнальном выходе кислородного датчика понижается до 0,1 вольта. А если кислорода мало, то напряжение наоборот возрастает до 0,9 вольта. Думаю принцип работы лямбды вам теперь понятен. Итак рассмотрим самые частые проблемы с лямбдой. К примеру загорелся чек и бортовой комп или сканер выдал нам ошибку  Р0131 -  «Низкий уровень сигнала датчика кислорода 1». Это не значит что накрылась лямбда и нужно бежать за новой и срочно менять. Это в первую очередь значит что лямбда зонд определил обеднение смеси! Убедиться в том, что смесь действительно бедная несложно – просто пережмите обратку или брызните из шприца чутка бенза прямо во впускной коллектор. Датчик должен показать чересчур богатую смесь. Если показал – все ок, смесь богатая, и датчик кислорода это видит, он исправен. Следует отметить и второй вариант – ошибка сообщает что датчик улицезрел слишком богатую смесь. Созидаем искуственный подсос воздуха. Для этого достаточно скинуть шланг вакуумника и проследить за напругой на лямбде. Должна упасть. Если упала – опять-таки, лямбда исправна. Ну и наконец то последний вариант – вы выполняете предыдущие две попытки повлиять на показания лямбды, а напруга неизменно остается в пределах 0.45 вольт. Вот тут и приехали, лямбда зонд «умер» и его нужно менять, без вариантов.

Ну и дополним статью, поскольку лямбда зонд реагирует именно на количество КИСЛОРОДА, если в системе выпуска будет «подсос» этого самого кислорода извне, он даст сигнал эбу обогатить эту смесь по самое не балуйся. Поэтому отнеситесь к проверке системы и к ее герметичности максимально внимательно! Всем удачи на дорогах и исправных датчиков на авто! 😉

www.vazdriver.ru

Неисправность лямбда-зонд и его симптомы. — Лада 2113, 1.5 л., 2005 года на DRIVE2

Пока не спится, решил написать еще одну запись в БЖ, о неисправности датчика кислорода в своем тринаре.
Начну с теоретических познаний слизанных с простор интернета.

Лямбда-зонд, он же датчик кислорода, позволяет оценивать количество оставшегося свободного кислорода в выхлопных газах. Его показания позволяют ЭБУ корректировать состав смеси. Неисправности датчика кислорода могут вызвать неправильную работу двигателя.

Работа датчика кислорода
После запуска двигателя, находясь в выпускном коллекторе датчик кислорода начинает работать не сразу. Выхлопные газы обтекают рабочую поверхность датчика и он нагревается. Вступает в работу лишь тогда, когда температура становиться более 360 °C. Для ускорения прогрева в него монтируют электронагреватель, потому обычно датчик имеет пару сигнальных проводов и пару от подогревателя.
Датчик реагирует на разницу между уровнем кислорода в выхлопных газах и в атмосфере, вырабатывая на выходе соответствующую разность потенциалов. Поскольку некоторое количество кислорода должно присутствовать в выхлопе для нормального дожигания СО и СН на катализаторе, для более точного регулирования используют второй датчик кислорода, который располагают за катализатором.
Первые 5-7 минут после запуска двигателя ЭБУ корректирует состав смеси на основании показаний других датчиков и по усредненным параметрам. После этого времени, когда датчик кислорода нагрелся до рабочей температуры, тогда ЭБУ подключает его параметры в общую формулу расчета.
Ошибка датчика кислорода может быть вызвана неисправностью цепи подогрева. В следствии чего, датчик будет не успевать прогреваться за отведенное ему время, а это значит появятся неверные сигналы датчика кислорода. Топливная смесь будет не подходящей, что негативно сказывается на работе двигателя (большой расход топлива, плавают обороты на холостых, машина не едет). Как только датчик кислорода прогреется до рабочей температуры, то все симптомы пропадают.
Ресурс датчика кислорода ВАЗ может достигать 100-150тыс.км., но сервисная замена датчика кислорода на десятке должна проходить в промежутке 60-80тыс.км.

Как проверить датчик кислорода ?
Чтобы сделать точное заключение о работоспособности датчика, нужно воспользоваться осциллографом. В остальных случаях определить состояние лямда-зонда можно только косвенно.

Bosch, цена 1430. Единственное, что надо — удлинить и перепаять провода

www.drive2.ru

Как проверить лямбда зонд? (решено) — 2 ответа

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

Исключения:

  • всё время 0,1 — мало кислорода
  • всё время 0,9 — много кислорода
  • Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

  1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
  2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
  3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
  4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.
Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

etlib.ru

ВАЗ 2107 | Проверка состояния и замена кислородного датчика (l-зонда)

Проверка состояния и замена кислородного датчика (l-зонда)

Общая информация

Расположенный в выпускном тракте двигателя l-зонд отслеживает содержание кислорода в потоке отработавших газов. При контакте молекул О2 с чувствительным элементом зонда датчик вырабатывает амплитудный сигнал в диапазоне от 0.1 до 0.9 В, в зависимости от концентрации кислорода. Причем, значению 0.1 В соответствует высокое содержание О2 (обедненная смесь), а значению 0.9 В - низкое (обогащенная смесь). Верхнепоточный кислородный датчик выдает на РСМ снабжает модуль управления информацией об остаточном содержании О2 в системе выпуска отработавших газов. РСМ непрерывно контролирует поступающий с кислородного датчика сигнал, в случае необходимости выдавая команды на корректировку состава воздушно-топливной смеси за счет изменения длительности открывания инжекторов впрыска. Оптимальное соотношение компонентов горючей смеси, гарантирующее минимальный расход топлива при наиболее эффективном функционировании каталитического преобразователя, составляет 14.7 частей воздуха на 1 часть топлива, - именно его модуль управления и старается постоянно поддерживать, ориентируясь на поступающую с l-зонда информацию.

Нижнепоточный l-зонд не оказывает влияние на процесс компоновки модулем управления воздушно-топливной смеси. По конструкции и принципу функционирования датчик идентичен верхнепоточному. Путем сравнения уровня содержания кислорода на участках выпускного тракта выше и ниже каталитического преобразователя РСМ определяет эффективность функционирования последнего. Замечание: На моделях 1993 и 1994 г.г. вып. используется лишь один кислородный датчик (верхнепоточный). На моделях с 1995 г. вып. предусмотрено два верхнепоточных l-зонда (по одному на каждый из рядов цилиндров) и один нижнепоточный.

Следует отметить, что кислородный датчик способен вырабатывать сигнальное напряжение только будучи прогретым до нормальной рабочей температуры (318 С). Пока датчик находится в холодном состоянии, РСМ работает в режиме РАЗОМКНУТОГО КОНТУРА, осуществляя управление компоновкой воздушно-топливной смеси на основании заложенных в него базовых параметров. Исправность функционирования кислородного датчика зависит от выполнения совокупности некоторых определенных условий:

a) Электрические параметры: Стабильность вырабатываемого датчиком амплитудного сигнала низкого напряжения в большой степени зависит от качества контактных соединений цепи l-зонда, которое и следует проверять в первую очередь в случае возникновения проблем;
b) Подача наружного воздуха: Конструкция l-зонда предусматривает свободную циркуляцию наружного воздуха внутри датчика. При установке зонда всегда проверяйте проходимость воздушных каналов;
c) Рабочая температура: РСМ начинает реагировать на поступающую от l-зонда информацию только после того как датчик будет прогрет до нормальной рабочей температуры (около 320 С). Данный факт следует не упускать из виду при проверке исправности функционирования зонда;
d) Качество топлива: Исправное функционирование l-зонда становится возможным только при условии применения для заправки автомобиля НЕЭТИЛИРОВАННОГО топлива!

В дополнение к перечисленным в предыдущем параграфе условиям при обслуживании l-зонда следует соблюдать некоторые особые меры предосторожности:

a) Кислородный датчик оборудован намертво вмонтированным в него оснащенным контактным штекером отрезком электропроводки, выполнение попыток отсоединения которого могут привести к необратимому выходу зонда из строя;
b) Старайтесь не допускать попадания в жалюзи датчика или его электрический разъем грязи и смазки;
c) Не используйте для очистки кислородного датчика никакие растворители;
d) Обращайтесь с l-зондом крайне бережно, не роняйте его и старайтесь не стряхивать;
e) Силиконовый защитный чехол должен одеваться на датчик строго определенным образом, чтобы не быть расплавленным и не нарушать исправность функционирования зонда.

В случае нарушения исправности функционирования l-зонда или его цепи РСМ переходит в режим разомкнутого контура, игнорируя поступающую от датчиков информацию и поддерживая состав воздушно-топливной смеси на некотором заданном уровне, обеспечивающем достаточную эффективность отдачи двигателя.

ПРОВЕРКА

 Кислородные датчики крайне чувствительны к электрическим перегрузкам цепи. Для подключения вольтметра к разъему l-зонда пользуйтесь оборудованными предохранителями проводами-перемычками. Старайтесь крайне осторожно вводить щупы измерителя к контактный разъем с обратной его стороны (см. Главу Бортовое электрооборудование). Используйте для проверки датчиков только цифровые измерители.

Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) - принцип функционирования и коды неисправностей).

1. Отыщите электрический разъем датчика. С обратной стороны разъема подсоедините положительный щуп вольтметра к клемме белого провода (см. Главу Бортовое электрооборудование). Отрицательный щуп заземлите. Запустите двигатель и прогрейте его до нормальной рабочей температуры. По показаниям вольтметра определите величину сигнального напряжения датчика:

a) Амплитуда сигнала, вырабатываемого верхнепоточным датчиком должна лежать в диапазоне от 100 до 900 мВ, активно изменяясь в указанных пределах.
b) Нижнепоточный датчик должен вырабатывать сигнальное напряжение в том же диапазоне (в среднем 400 мВ), однако без активных изменений.

2. Проверьте исправность подачи на датчик напряжения батареи. Оцените качество заземления. Отсоедините от датчика электропроводку и подключите положительный щуп вольтметра к клемме зелено-черного (1993 и 1994)/красно-черного (с 1995) контактного разъема (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Отрицательный провод подключите к клемме синего/сине-желтого провода. При включенном зажигании прибор должен зарегистрировать напряжение, близкое к напряжению батареи.
3. Проверьте сопротивление нагревательного элемента кислородного датчика. Подсоедините омметр к двум клеммам нагревательного элемента в разъеме электропроводки l-зонда (со стороны последнего). Замечание: Вмонтированный в датчик жгут электропроводки обычно не имеет цветовой маркировки.
Требуемое сопротивление составляет:

a) Для моделей 1993 и 1994 г.г. вып. - 3.0 ÷ 1000 Ом;
b) Для моделей 1995 и 1996 г.г. вып. - 2.3 ÷ 4.3 Ом (верхнепоточные датчики) и 5.2 ÷ 8.2 нижнепоточный;
c) Для моделей с 1997 г. вып. - 2.3 ÷ 4.3 Ом.
4. В случае выявления обрыва, либо при чрезмерно высоких результатах измерений. Замените соответствующий датчик.

 При положительных результатах описанных выше проверок следует проверить на обрыв и короткое замыкание электропроводку на участке цепи между датчиком и РСМ. Если никаких отклонений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для более подробной диагностики.

ЗАМЕНА

1. Выворачивание l-зонда на холодном двигателе может оказаться крайне затруднительным ввиду теплового сжатия металла выпускного коллектора/трубы системы выпуска. Во избежание риска повреждения компонентов, прежде чем приступать к снятию датчика, прогрейте двигатель в течение пары минут, - постарайтесь не обжечься о разогретые поверхности в процессе выполнения процедуры:

a) Кислородные датчики оборудованы вмонтированным жгутом электропроводки с контактным разъемом. Повреждение данного жгута приводит к необратимому выходу датчика из строя, - соблюдайте осторожность;
b) Старайтесь не допускать попадания на контактный разъем и жалюзи датчика масла, смазки, грязи, влаги и т.п.;
c) НИ в коем случае не применяйте для чистки датчика никакие растворители;
d) Старайтесь не ронять и резко не стряхивать датчик.
2. Поддомкратьте автомобиль и установите его на подпорки.
3. Аккуратно рассоедините разъем электропроводки кислородного датчика.

4. При помощи специального ключа осторожно выверните зонд из соответствующей секции системы выпуска отработавших газов.

5. Перед вворачиванием датчика смажьте его резьбовую часть антиприхватывающим герметиком.
6. Вверните датчик на свое штатное место и прочно затяните его.
7. Опустите автомобиль на землю и подсоедините к датчику электропроводку.
8. Произведите автомобиля ходовые испытания. Проверьте память модуля управления на наличие кодов неисправностей.

automn.ru

Симптомы, причины и цена поломки лямбда-зонда!

Время чтения прибл. 9 минут

У нас есть вы в начале января в небольшом отчете некоторую информацию о рассылке лямбда-зонда. И сегодня мы хотим перейти к Проблемы , которые могут существовать с лямбда-зондом, и подвести вас немного ближе к теме. Лямбда-зонд предназначен для максимального снижения выбросов загрязняющих веществ из двигателя. Однако, если лямбда-зонд неисправен, расход топлива может увеличиться, и двигатель больше не будет обеспечивать полную мощность.Задача лямбда-зонда, который находится в выхлопе, - определять содержание кислорода в выхлопных газах. С помощью этих определенных значений система управления двигателем может соответствующим образом регулировать топливно-воздушную смесь, в результате чего Catalyst может обеспечивать наиболее эффективную очистку. По этой причине лямбда-зонд также называется Регулирующий зонд . Помимо обычного лямбда-зонда, на большом количестве автомобилей также требуется еще один лямбда-зонд, диагностический зонд , установленный за каталитическим нейтрализатором и контролирующий значения выхлопных газов, хотя он не влияет на управление двигателем.К сожалению, лямбда-зонд тоже может быть источником ошибки. В следующей статье мы хотели бы более подробно остановиться на конкретных задачах, функциях и дефектах, которые могут возникнуть.

Обзор тем

Кто интересуется только очень конкретными областями вокруг темы неисправный лямбда-зонд , вы можете использовать следующие метки перехода, чтобы перейти непосредственно к нужной теме одним щелчком мыши. И так же быстро вы можете вернуться к этому обзору из выбранного пункта меню всего одним щелчком мыши.Однако мы рекомендуем нашим читателям всегда читать статью полностью. Некоторые пункты меню становятся по-настоящему понятными и понятными только после прочтения всей информационной статьи.

  1. Каковы задачи лямбда-зонда?
  2. Как работает лямбда-зонд?
  3. Скачкообразные и широкополосные зонды
  4. Скачкообразные зонды
  5. Широкополосные зонды
  6. Как можно заметить неисправный лямбда-зонд?
  7. Замена лямбда-зонда
  8. Сколько стоит лямбда-зонд?
  9. Обобщение информации о лямбда-зонде
  10. Учебники: замена лямбда-зонда

Каковы задачи лямбда-зонда?

Лямбда-зонд устанавливается в бензиновые двигатели с конца 70-х годов.Только это устройство позволяло использовать регулируемый каталитический нейтрализатор при условии использования неэтилированного бензина. Лямбда-зонд позволяет электронике двигателя рассчитывать содержание кислорода в выхлопных газах. Это позволяет регулировать топливно-воздушную смесь, что регулируется продолжительностью впрыска форсунками. В самом выхлопном газе содержание кислорода в идеале должно быть ноль процентов , иначе каталитический нейтрализатор больше не сможет должным образом восстанавливать токсичные оксиды азота до азота.Кстати, сейчас уже нет бензинового двигателя без лямбда-зонда.

С начала 2000-х годов лямбда-зонд все чаще устанавливают в дизельных двигателях, чтобы обеспечить соблюдение предписанных значений выбросов. Еще одно преимущество использования лямбда-зондов в дизельных двигателях заключается в том, что они снижают подверженность дефектам. Это связано с тем, что опасные ожоги, которые возникают, например, при переполнении, распознаются и отключаются.Кстати, так называемые каталитические нейтрализаторы NOX также контролируются лямбда-зондом. Лямбда-зонд предоставляет данные, важные для управления каталитическим нейтрализатором, регулирование которого должно происходить с интервалами, чтобы можно было сохранить эффект накопления. ( Назад к обзору )

Как работает лямбда-зонд?

Загружая видео, вы принимаете политику конфиденциальности YouTube.
ПОДРОБНЕЕ

Загрузить видео

Всегда разблокировать YouTube

Соотношение топливо-воздух определяется с помощью так называемого лямбда-значения, с желаемым эталонным значением на единиц.Здесь говорят о стехиометрическом равновесии. В этом контексте говорят об «Лямбда-окне» (значение составляет от 0,97 до 1,03 ). Если указано это значение, то указывается точное количество кислорода, которое требуется для сгорания всего топлива. На один килограмм бензина премиум-класса с октановым числом 95 требуется 14,7 кг воздуха. Если процентное содержание кислорода выше, говорят о бедной смеси , тогда как говорят о с избытком топлива из одной богатой смеси .Если значение лямбда находится в пределах диапазона лямбда, каталитический нейтрализатор может обеспечить максимальную эффективность очистки.

При значении лямбда 0,85, т.е. на богатой смеси, двигатель достигает максимально возможного крутящего момента. По этой причине значение лямбда не всегда находится в пределах окна лямбда - например, во время процесса ускорения. Дизельные двигатели , однако, работают со смесью, значение лямбда которой находится между 1,3 и 6 лж. Кроме того, лямбда-зонд в дизельных двигателях не имеет прямого влияния на количество впрыскиваемого топлива - здесь лямбда-зонд влияет на этот клапан AGR, который в конечном итоге регулирует топливную смесь через скорость рециркуляции выхлопных газов.( Назад к обзору )

Прыжковые и широкополосные датчики

В основном есть две разные версии лямбда-датчиков: так называемые скачковые датчики и широкополосные датчики , последний из которых является более поздним вариантом. ( Назад к обзору )

Датчики скачка

Датчики скачка также называются бинарными лямбда-датчиками. С такими датчиками сигнал соответствующих датчиков прыгает вперед и назад между двумя различными значениями.Пусковые зонды можно разделить на две дополнительные подгруппы: Зонды из диоксида циркония и Зонды из диоксида титана . По форме оба они в форме пальца и полые. В случае зондов из диоксида циркония внешняя часть зонда находится в потоке выхлопных газов, а внутренняя часть контактирует с окружающим воздухом. Его также называют так называемым эталонным газом. Между ними находится твердый электролит на основе диоксида циркония, который способен проводить ионы кислорода с температурой 300 градусов, которые, в свою очередь, мигрируют к выхлопным газам, так что различные концентрации кислорода между выхлопными газами и наружным воздухом становятся сбалансированный.

В это время на платиновых электродах, окружающих диоксид циркония, генерируется электрическое напряжение. Это электрическое напряжение является так называемым выходным сигналом, который передается на блок управления. Если смесь бедная, то есть в выхлопном газе высокое содержание кислорода, можно измерить напряжение менее 0,2 вольт. При богатой смеси, т. Е. С высокой долей топлива в выхлопных газах, можно измерить напряжение более 0,8 вольт. Если теперь связать это с оптимальным значением лямбда 1, напряжение составит около 0,45 вольт.Это означает, что зонд диоксида циркония может только проверять, является ли смесь слишком бедной или слишком богатой или находится ли она в идеальном диапазоне.

Загружая видео, вы принимаете политику конфиденциальности YouTube.
ПОДРОБНЕЕ

Загрузить видео

Всегда разблокировать YouTube

Это также относится к зонду диоксида титана, но эти два значительно отличаются от зонда диоксида циркония. В отличие от зонда из диоксида циркония, твердый электролит в зонде из диоксида титана состоит не из диоксида циркония, а из диоксида титана.Кроме того, электрическое сопротивление изменяется пропорционально содержанию кислорода в выхлопных газах, и уменьшение проводимости в лямбда-окне происходит внезапно. Таким образом, информация о рабочем состоянии двигателя предоставляется через измеренное сопротивление. В отличие от зонда из диоксида циркония, зонд из диоксида титана не генерирует собственное напряжение. Кроме того, здесь не требуется окружающий воздух в качестве эталонного газа, чтобы можно было определить содержание кислорода в выхлопном газе.Из-за этого зонд из диоксида титана в целом более компактен, чем зонд из диоксида циркония. Одним из недостатков является то, что зонд из диоксида титана необходимо нагреть, чтобы он достиг рабочей температуры 700 градусов. В настоящее время скачковые щупы больше не используются в серийном производстве. ( Назад к обзору )

Широкополосные зонды

С широкополосными зондами, по сравнению со скачковыми зондами, возможно значительно более дифференцированное определение состава смеси.По этой причине они также используются в современных бензиновых и дизельных двигателях, поскольку здесь необходимо точное регулирование соотношения топлива и воздуха за пределами лямбда-окна. Например, бензиновые двигатели с непосредственным впрыском топлива сознательно работают на обедненной смеси в диапазоне частичной нагрузки, чтобы сэкономить топливо. В отличие от дизельных двигателей, требуется богатая смесь, чтобы каталитический нейтрализатор NOX мог регулярно восстанавливаться. Широкополосные датчики могут получать значения лямбда от 0,6, т.е.е. очень богатая смесь , чтобы определить, и все в ней практически уходит в бесконечность. Широкополосный зонд имеет более сложную структуру, чем прыгающий зонд: компонентами такого зонда являются две ячейки - измерительная ячейка и ячейка накачки. Содержание кислорода в выхлопных газах определяется в измерительной ячейке. Если этот процент кислорода теперь отклоняется от эталонного значения, задача насосной ячейки - закачивать ионы кислорода в измерительную ячейку. Между прочим, ток накачки, который требуется для этого, является измеряемой переменной, которая определяет точное значение лямбда, которое имеет смесь.( Назад к обзору )

Как можно заметить неисправный лямбда-зонд?

Лямбда-зонд - это изнашиваемая деталь, которую через некоторое время необходимо заменить, для чего есть некоторые признаки. Однако бывает и так, что лямбда-зонд выходит из строя преждевременно. Это может быть вызвано, например, поездкой на короткие расстояния или более быстрым процессом химического старения. В редких случаях неисправный лямбда-зонд также может указывать на другое серьезное повреждение двигателя. Другая причина неисправности - плохое заземление или прерванные кабельные соединения.

Загружая видео, вы принимаете политику конфиденциальности YouTube.
ПОДРОБНЕЕ

Загрузить видео

Всегда разблокировать YouTube

Есть несколько симптомов, указывающих на неисправный лямбда-зонд, при этом важно, будет ли контрольный зонд, установленный перед каталитическим нейтрализатором, или датчик диагностический зонд, который установлен за катализатором, неисправен. Если диагностический датчик неисправен, никаких прямых симптомов не заметно, потому что диагностический датчик предназначен только для контроля работы каталитического нейтрализатора.В отличие от этого контрольный датчик напрямую влияет на управление двигателем, поэтому правильные измеренные значения не отправляются ему, если контрольный датчик неисправен. В результате в выхлопных газах может быть либо слишком много, либо слишком мало кислорода, что может привести к избытку жирных или от 1 до обедненной смеси . Однако эти симптомы также могут указывать на неисправность других компонентов двигателя.

В некоторых двигателях может быть активирована аварийная программа , если лямбда-зонд неисправен или сильно загрязнен.Эта аварийная программа предназначена для защиты двигателя и окружающей среды соответственно. Если эта программа активирована, обычно загорается контрольная лампа двигателя, и вы также найдете соответствующее сообщение в памяти ошибок бортовой диагностики. Дальнейшие симптомы, указывающие на то, что лямбда-зонд может быть неисправен, включают снижение производительности двигателя, плохую тягу при ускорении, резкий двигатель или пропуски воспламенения, повышенный расход топлива, более высокие выбросы выхлопных газов, дым из выхлопных газов и то, что загорается лампа MKL.( Назад к обзору )

Замена лямбда-зонда

К счастью, затраты на оплату труда при замене лямбда-зонда не слишком высоки, так как зонд обычно очень легко доступен в выхлопной системе. Однако анализ ошибки может занять много времени. Если лямбда-зонд легко доступен, его обычно можно заменить менее чем за 30 минут. Важно, чтобы выхлопная система перед началом работы немного остыла. Старый зонд следует откручивать, когда он теплый, а новый лямбда-зонд следует вкручивать, когда он холодный.Если вы хотите выполнить работу самостоятельно, желательно при демонтаже надеть термостойкие перчатки и перед установкой нанести на резьбу высокотемпературную пасту. Эта паста предназначена для предотвращения прилипания или заедания. В более старом автомобиле может случиться так, что лямбда-зонд сгорел в выхлопной системе, что значительно затрудняет замену, и поэтому вам следует подумать о замене соответствующей части выхлопной системы. Часто срывается резьба старого щупа и замена соответствующего участка выхлопа неизбежна.( Назад к обзору )

Сколько стоит лямбда-зонд?

Неважно, какой у вас новый Регулирующий датчик или новый Диагностический датчик - диапазон цен на новый датчик составляет от 20 до 180 евро. Кроме того, есть расходы на анализ и, конечно же, рабочее время. Время, которое может занять такое изменение, составляет от 30 минут до 2 часов, что в дальнейшем приводит к расходам от 40 до 250 евро.

Итак, информация о лямбда-зонде:

  • Лямбда-зонд - это датчик концентрации кислорода (т.е.е. прибор для регулирования выбросов от бензиновых, дизельных, газовых двигателей)
  • Лямбда-зонд измеряет остаточное содержание кислорода в выхлопных газах
  • Лямбда-зонд обеспечивает оптимальный состав смеси
  • Блок управления распознает состав смеси (бедная / богатая) на основе на лямбда-зонде напряжение
  • , если смесь слишком богатая, блок управления уменьшает количество топлива в соотношении смеси
  • , если смесь слишком бедная, блок управления увеличивает количество топлива в соотношении смеси
  • измеренное значение лямбда-зонда позволяет блоку управления регулировать количество впрыска для обеспечения оптимального состава смеси
  • возможный второй лямбда-зонд (диагностический зонд после каталитического нейтрализатора), проверяет, проверяет ли управляющий зонд (перед каталитическим нейтрализатором) работает оптимально
  • есть скачковые и широкополосные пробники ( Вернуться к обзору )
90 002 Учебники: замена лямбда-зонда

( Вернуться к обзору )

Скачивая видео, вы соглашаетесь с политикой конфиденциальности YouTube.
ПОДРОБНЕЕ

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы принимаете политику конфиденциальности YouTube.
ПОДРОБНЕЕ

Загрузить видео

Всегда разблокировать YouTube

Загружая видео, вы принимаете политику конфиденциальности YouTube.
ПОДРОБНЕЕ

Загрузить видео

Всегда разблокировать YouTube

Конечно, этого еще не произошло!

tuningblog имеет бесчисленное множество других статей на тему автомобилей и тюнинга автомобилей в наличии.Вы хотите их всех увидеть? Просто нажмите ЗДЕСЬ и осмотритесь. Частично, мы хотели бы предоставить вам новости, но также и настройки. В нашей категории Советы, продукты, информация и сотрудничество У нас есть обзоры производителей автомобилей или аксессуаров, новых условий Tuning Wiki или того или другого Leak veröffentlicht . После отрывка из последних статей:

«Tuningblog.eu» - мы держим вас в курсе вопросов тюнинга и стайлинга автомобилей в нашем тюнинговом журнале и представляем вам последние тюнингованные автомобили со всего мира. ежедневно. Лучше всего подписаться на нашу ленту, и мы будем автоматически информированы, как только появится что-то новое об этом посте, и, конечно, также обо всех других публикациях.

Безопасно ли водить машину, если датчик кислорода в моей машине не работает?

Одно из преимуществ современных двигателей с компьютерным управлением - экономичность. Эти типы двигателей точно управляют зажиганием и подачей топлива, поэтому потери топлива минимальны.

Возьмем, к примеру, топливных смесей .В карбюраторных двигателях топливные смеси обрабатывались винтами, которые пропускали больше или меньше воздуха в зависимости от направления, в котором вы поворачиваете винт. Впустите больше воздуха и меньше топлива, и смесь станет беднее. Впустите меньше воздуха и больше топлива, и смесь станет богаче. И как только он настроен, все - нет возможности настроить его для различных температур, качества топлива или любых других факторов, которые могут повлиять на топливные смеси.

Современные двигатели с компьютерным управлением регулируют подачу топлива автоматически и на лету.Это делается через датчик кислорода (O2). Датчик O2 считывает выхлоп в реальном времени, чтобы определить соотношение воздух-топливо. Затем он отправляет данные в компьютер, и компьютер соответствующим образом регулирует смесь, управляя топливными форсунками.

Читать ниже ↓

Вождение с неисправным датчиком O2 означает, что компьютер не будет получать правильные показания смеси и, следовательно, он не сможет правильно регулировать воздушно-топливную смесь. Но если ваш двигатель запускается и работает и может продолжать работать, на нем можно ездить.Единственная проблема будет заключаться в том, что ваш автомобиль будет ехать медленно или грубо, либо он заглохнет. По умолчанию компьютерный блок двигателя, который не получает сигнал от датчика O2, является слишком богатой смесью. Это самый безопасный режим, позволяющий избежать детонации и возгорания клапана или поршня из-за слишком бедной смеси. В результате двигатель будет менее эффективным и потреблять больше топлива из-за слишком богатой смеси.

Читать ниже ↓

Рекомендованные видео

Худшее, что может случиться, - это то, что слишком богатая смесь может засорить каталитический нейтрализатор .Лишнее топливо, сброшенное в цилиндры, придется сжечь в каталитическом нейтрализаторе. Избыток топлива приведет к повышению рабочей температуры преобразователя, что резко сокращает срок его службы. Керамический сердечник преобразователя может расплавиться, если он достигнет достаточно высокой температуры, что может вызвать ограничение и в конечном итоге засорить выхлоп.

Читать ниже ↓

Стоимость нового датчика O2 составляет от 10% до 20% стоимости нового каталитического нейтрализатора.Таким образом, лучше сразу заменить неисправный.

В общем, да, вы можете ездить с неисправным датчиком O2. Но вы захотите поменять его немедленно, потому что в противном случае вы потратите больше денег на топливо и рискуете также потратить больше на новый каталитический нейтрализатор.

См. Также

Читать далее

Оставить комментарий

Когда следует заменять лямбда-зонд?

Лямбда-зонд или датчик кислорода - это компонент, который измеряет уровень кислорода в выхлопных газах, выходящих из двигателя автомобиля.Это помогает двигателю точно настроить воздухо-топливную смесь, поступающую в двигатель, обеспечивая плавную работу двигателя. Это также помогает снизить расход топлива. Деталь не требует регулярного ухода, но со временем может прийти в негодность.

МГНОВЕННАЯ ЦИТАТА

Признаки неисправности лямбда-датчика

В конце концов лямбда-зонд неизбежно выйдет из строя. Поскольку датчик установлен на вашем выхлопе, он подвергается воздействию всех выхлопных газов, проходящих мимо. При этом он может засориться или пострадать от постоянных перепадов температуры в выхлопе.Симптомы часто следующие:

    1. Неисправность выхлопных газов
      Часто неисправный лямбда-зонд обнаруживается во время проверки выхлопных газов. Если выбросы слишком высоки, это часто происходит из-за того, что в двигателе сжигается слишком много топлива. Поскольку датчик помогает регулировать количество топлива, поступающего в двигатель, из этого следует, что неисправный лямбда-датчик часто является причиной слишком высоких выбросов.

    1. Низкий расход топлива
      Увеличение расхода топлива вашего автомобиля часто может указывать на неисправность лямбда-зонда.В конце концов, если датчик не работает должным образом, это может позволить слишком большому количеству топлива поступить в двигатель.

  1. Контрольная лампа двигателя
    Неисправный лямбда-зонд на самом деле является одной из наиболее частых причин загорающейся лампы "Проверьте двигатель". Ваш автомобиль стоит проверить с помощью подключаемого диагностического прибора.
ЗАБРОНИРОВАТЬ

Как узнать, нуждается ли ваш лямбда-зонд в замене

Иногда может быть не сразу очевидно, действительно ли ваш лямбда-зонд нуждается в замене.Однако необходимо предпринять ряд шагов, которые помогут выяснить, нуждается ли он в замене.

Самый быстрый способ узнать, что с датчиком что-то не так, - это считать компьютер автомобиля и коды неисправностей. Если есть неисправность, будет указан код неисправности. Механик сможет проверить это во время диагностической проверки плагина. Часто это не заканчивается подключением диагностического сканера, поскольку в некоторых автомобилях установлено более одного лямбда-зонда. Только физический осмотр сможет показать, какой из них действительно необходим.

Помимо проверки, неисправный лямбда-зонд часто выявляется во время проверки ТО. Текущий тест MOT включает проверку выбросов, о любых проблемах с выбросами будет сообщено, и будут даны рекомендации о том, что заменить.

Помните, рекомендуется периодически проверять датчик, чтобы убедиться, что он работает нормально. Это может спасти ваш автомобиль от отказа при ТО и снизить расход топлива.

Что делает лямбда-зонд?

Что такое лямбда-зонд?

Проще говоря, лямбда-зонд измеряет количество кислорода в выхлопных газах, чтобы убедиться, что двигатель правильно сжигает топливо.

Сейчас мы подробнее рассмотрим, как и почему. Мы также ответим на несколько других вопросов, таких как «как вы проверяете лямбда-зонд?» И «какой лямбда-зонд мне выбрать?»

Поддержание нормальной работы двигателя при ограничении вредных выбросов

Лямбда-датчики были введены в 1977 году для повышения эффективности двигателей автомобилей. Устанавливаемые как в бензиновых, так и в дизельных транспортных средствах, они помогают снизить количество вредных выбросов, в первую очередь газов, таких как угарный газ, и загрязняющих веществ, производимых вашим автомобилем.

Датчики разработаны для работы в соответствии с государственным законодательством о выхлопных газах. Из-за роли, которую они играют в работе вашего автомобиля, они также широко известны как датчики кислорода или датчики кислорода .

Наука, лежащая в основе работы вашего лямбда-зонда

Соотношение воздух-топливо

Когда ваш автомобиль сжигает бензин или дизельное топливо, он смешивается с воздухом, чтобы обеспечить наиболее эффективную работу вашего двигателя.

Это соотношение воздуха и топлива известно как стехиометрическое соотношение.Или, что гораздо проще, лямбда-отношение. Лямбда - это греческая буква, обозначаемая λ.

Работа на богатой смеси

Когда у вас богатое топливо, это означает, что в смеси не так много воздуха, как должно быть. С богатым топливом возникает избыток несгоревшего топлива. Несгоревшее топливо создает загрязнение, чего мы стараемся избегать.

Работа на обедненной смеси

Когда в топливной смеси слишком много воздуха, создается обедненная топливная смесь. Бедная топливная смесь имеет тенденцию производить больше загрязнителей оксида азота.Это также может привести к снижению производительности двигателя и возможному повреждению двигателя.

Как работает лямбда-зонд для корректировки топливной смеси?

В выхлопной системе вашего автомобиля должен быть по крайней мере один датчик для измерения количества кислорода в выхлопных газах после сгорания топлива.

В современных автомобилях часто бывает 2 датчика. Первый - непосредственно после двигателя и перед каталитическим нейтрализатором. Второй размещается после каталитического нейтрализатора для контроля всей работы.Он также проверяет, правильно ли ваша кошка выполняет свою работу.

Ваш лямбда-зонд преобразует количество кислорода в выхлопных газах в электрический сигнал и отправляет сигнал в компьютер, который управляет работой вашего двигателя.

ECU (блок управления двигателем) обрабатывает показания и отправляет информацию обратно в двигатель. Затем двигатель делает компенсацию того, как смешивать топливо и воздух, чтобы вернуть соотношение туда, где оно должно быть.

Напряжение, создаваемое вашим датчиком, находится в пределах 0.1 В и 0,9 В. Показание 0,1 В соответствует обедненной топливной смеси, а показание 0,9 В - обедненной топливной смеси. Оптимальное напряжение для идеального микса - 0,45 В.

Как часто нужно менять лямбда-зонд?

Из-за характера их работы и расположения в очень жаркой и грязной среде ваш лямбда-зонд со временем изнашивается.

Несколько вещей могут повлиять на срок службы ваших датчиков, но обычно он должен длиться от 50 до 100 000 миль.

Ранние датчики не имели нагревательного элемента. Им требовалось, чтобы температура выхлопных газов достигла определенного значения для работы. Современные датчики оснащены нагревательным элементом, снимающим большое давление с датчика. Эти новые датчики имеют гораздо более длительный срок службы.

Ваш датчик необходимо периодически проверять, чтобы гарантировать его правильную работу.

Как определить, что ваш лямбда-зонд не работает должным образом

  • Производительность вашего двигателя будет ухудшаться - часто возникают перебои в работе, отключение или отсутствие запуска вообще
  • Когда ваш двигатель работает на холостом ходу или просто тикает, он будет грубым и бугристая по сравнению с нормальной
  • Мощность двигателя низкая
  • Расход топлива выше нормы
  • Ваш автомобиль не прошел тест на выбросы
  • На приборной панели загорится сигнальная лампа двигателя

Как проверить лямбда-зонд

Есть несколько способов проверить лямбда-зонд.

1. Проверка вашего лямбда-зонда с помощью тестера выхлопных газов

Быстрый и простой способ измерить производительность вашего лямбда-зонда - с помощью анализатора выбросов четырех газов . Это выполняется так же, как и ваш тест на выбросы загрязняющих веществ. Значение лямбда рассчитывается на основе изменения состава выхлопных газов в течение 60 секунд, чтобы убедиться, что поддерживаемое соотношение всегда работает на 1.

Проверка лямбда-датчика с помощью мультиметра

Вам следует использовать только высокоомный мультиметр с цифровым отображать.Мультиметр следует подключить параллельно сигнальной линии датчика и установить на 1 В или 2 В. Когда вы запустите двигатель, должно появиться значение в пределах 0,4–0,6 В. Когда двигатель прогреется до температуры, показания должны меняться в пределах 0,1–0,9 В. Идеальная частота вращения двигателя для наилучших измерений должна быть 2500 об / мин.

Проверка лямбда-зонда с помощью осциллографа

Подключите осциллограф к сигнальной линии. Установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды и снова запустите двигатель на 2500 об / мин.Высота амплитуды сигнала будет соответствовать вашему максимальному и минимальному напряжению (0,1–0,9 В), а время отклика и длительность периода будут отображать частоту (0,5–4 Гц).

Проверка вашего лямбда-зонда с помощью тестера лямбда-зонда

Вы можете купить прибор, предназначенный исключительно для измерения вашего лямбда-зонда. Как и в случае с осциллографом или мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с помощью светодиодной шкалы.

Всегда заменяйте датчик, аналогичный

Учитывая, что доступны сотни датчиков, вы можете спросить: «Какой лямбда-датчик мне нужен?»

Вы всегда должны сверяться с рекомендациями производителя, так как существуют разные типы датчиков и вам нужен правильный вариант для вашего ECU.

Когда дело доходит до замены датчика , вот несколько советов по чистой и правильной установке:

  • Тщательно очистите резьбу в выхлопе.
  • Наносите только прилагаемую и подходящую смазку на резьбу датчика. Не смазывайте носик датчика.
  • Затягивайте датчик только с предписанным крутящим моментом. Используйте динамометрический ключ с подходящей головкой лямбда-зонда. Избыточное затягивание опасно для любого датчика с нагревательным элементом, так как оно может треснуть внутреннюю керамику и привести к выходу датчика из строя.

Лямбда как инструмент диагностики

Расчет лямбда определяет соотношение между количеством кислорода, фактически присутствующим в камере сгорания, иколичество, которое должно было присутствовать для достижения идеального сгорания.

Давайте узнаем больше об этом замечательном инструменте, начиная со значения лямбды. Лямбда представляет собой отношение количества кислорода, фактически присутствующего в камере сгорания, к количеству, которое должно было присутствовать, чтобы получить «идеальное» сгорание. Таким образом, когда смесь содержит ровно столько кислорода, сколько требуется для сжигания имеющегося количества топлива, соотношение будет один к одному (Ll), а лямбда будет равна 1.00. Если смесь содержит слишком много кислорода для данного количества топлива (бедная смесь), лямбда будет больше 1,00. Если смесь содержит слишком мало кислорода для данного количества топлива (богатая смесь), лямбда будет меньше 1,00.

Широкополосный датчик генерирует переменный сигнал в отличие от простого сигнала богатой / обедненной смеси стандартного кислородного датчика. Поскольку сигнал различается по силе, а также по направлению (полярности) тока, невозможно напрямую просмотреть сигнал с помощью чего-либо, кроме осциллографа.Однако при наличии подходящего вспомогательного оборудования широкополосный датчик можно использовать для регулировки топливно-воздушной смеси на любом двигателе.

Все мы знаем, что для идеального сгорания требуется соотношение воздух / топливо примерно 14,7: 1 (по весу) при нормальных условиях. Таким образом, обедненное соотношение воздух / топливо, скажем, 16: 1, соответствует значению лямбда 1,088. (Для вычисления разделите 16 на 14,7.) Лямбда 0,97 будет означать соотношение воздух / топливо 14,259: 1 (полученное путем умножения 0,97 на 14,7).

Вот и волшебство: Лямбда полностью не изменяется при сгорании.Даже полное сгорание или полное отсутствие сгорания не влияет на лямбду! Это означает, что мы можем брать пробы выхлопных газов в любой точке потока выхлопных газов, не беспокоясь о влиянии каталитического нейтрализатора.

Что не так с этой машиной?

HC: 2882 ppm CO: 0,81%

CO2: 13,69% O2: 2,18%

Это механическая проблема? Проблема с зажиганием? Дисбаланс соотношения воздух / топливо? Что эти показатели выбросов пытаются нам сказать? На первый взгляд может показаться, что высокое содержание углеводорода (HC) указывает на обилие доступного топлива, однако очень высокое значение содержания кислорода (O2) может заставить нас задуматься, не смотрим ли мы на обедненную смесь пропусков зажигания.Относительно низкий показатель оксида углерода (CO), кажется, исключает богатую смесь, в то время как показание диоксида углерода (CO2) может указывать либо на неисправный каталитический нейтрализатор, либо на проблему с механической эффективностью двигателя.

В этом случае лямбда указывает на существенно богатую смесь - прямо противоположное тому, что мы могли бы подумать, основываясь только на показаниях отдельных газов. В конце концов, CO, обычно индикатор богатого состояния, значительно ниже, чем Oz, который является контрольным показателем обедненного выхлопа.В сочетании с высокими показателями HC, большинство из нас, вероятно, сочло бы это состоянием обедненного пропуска зажигания.

Фактически, эти показания были сняты на Ford Escort с заземленным одним проводом вилки. Конвертеру дали ненадолго остыть (в надежде избежать горячего расплавления), но нагретый кислородный датчик быстро вернулся в замкнутый контур. Избыточное содержание O2 в выхлопном потоке из мертвого цилиндра заставило PCM в ответ подать команду на обогащенную смесь.

А как насчет этой машины?

HC: 834 частей на миллион CO:.01%

CO2: 13,78% O2: 2,29%

Показания газа дают расчетное значение 1,07 для лямбда. Это, очевидно, бедная смесь, в данном случае из-за ленивого кислородного датчика и плохого провода штекера на Volkswagen Jetta 86 года.

Попробуйте этот набор показаний.

HC: 330 ppm CO: 8,49%

CO2: 9,93% O2: 0,15%

Здесь лямбда была 0,77, что указывает на чрезвычайно богатую смесь. Это образцы выхлопной трубы автомобиля с неисправным (разомкнутым) датчиком температуры охлаждающей жидкости.

Что может нам сказать лямбда-анализ этих показаний выхлопной трубы?

HC: 72 ppm CO: 0,16%

CO2: 15,24% O2: 0,86%

Фактически, при значении лямбда 1,03 эта смесь обеднена, хотя измерения на выхлопной трубе выглядят довольно приемлемыми.

Запуск лямбды в работу

На первый взгляд может показаться, что значение лямбды чрезвычайно ограничено. В конце концов, обычный газовый анализ может сказать нам, идет ли автомобиль на обедненной или обедненной смеси, верно? (Если вы все еще так думаете, вернитесь к нашему самому первому примеру, чтобы еще раз взглянуть!) И с OBD II, делающим показания корректировки топлива частью каждого потока данных, есть ли какая-то большая загадка относительно того, какая смесь идет в сгорание камера? Давайте рассмотрим каждый из этих вопросов.

Помните, что основная цель каталитического нейтрализатора - очистить чрезмерные выбросы углеводородов, монооксида углерода и оксидов азота (NOx). Конвертер пытается превратить их все в углекислый газ и воду (h3O). Таким образом, хороший преобразователь может замаскировать небольшой дисбаланс смеси, будь то обедненная или богатая часть спектра. Когда каталитический нейтрализатор подвергается воздействию постоянно богатой или бедной смеси, он должен работать более интенсивно, и его срок службы может сократиться.

Будем ли мы видеть хроническое обогащение или обеднение выхлопных газов? Только если состояние тяжелое, или если смесь уже перегрузила катализатор.Lambda помогает здесь, позволяя нам видеть входящую смесь, чтобы мы могли определить, правильна ли она.

Каталитические преобразователи обычно работают эффективно только тогда, когда поступающая смесь находится в пределах примерно 4% от стехиометрии или в диапазоне лямбда от 0,96 до 1,04. Вернемся к нашему последнему примеру выше. При 1,03 лямбда находится в пределах допустимых пределов обедненной смеси. Но если это пограничное состояние обедненной смеси сохраняется в течение длительного периода времени, катализатор будет медленно разрушаться в результате чрезмерного тепла, которое он генерирует при очистке выхлопного потока.

Теперь рассмотрим случай автомобиля, оборудованного системой OBD II. Предположим, мы видим, что долгосрочная корректировка подачи топлива показывает добавление на 25% больше топлива, чем первоначально запрограммировано для наблюдаемых условий эксплуатации (LTFT = + 25%). И у нас есть непрерывный бережливый код. Очевидно, что многие причины могут вызвать это состояние, в том числе низкая подача топлива, неисправный датчик массового расхода воздуха (MAF), большая утечка вакуума и даже неисправный датчик кислорода. Может ли лямбда помочь нам сузить круг подозреваемых? Конечно, может.

Рассмотрим датчик O2.Предположим, что код датчика O2 отсутствует. Если лямбда практически равна 1,00, можно сразу исключить датчик O2 из рассмотрения. Лямбда будет правильной на этом уровне корректировки топлива, только если датчик O2, на котором основана корректировка топлива, работает правильно.

Можем ли мы еще больше сузить поле? Если лямбда остается практически равной 1,00 в условиях холостого хода, частичного открытия дроссельной заслонки и высокого крейсерского режима, но топливная коррекция увеличивается с нагрузкой, мы можем исключить утечку вакуума.Утечка вакуума представляет собой уменьшение процента поступающего воздушного заряда по мере увеличения частоты вращения двигателя и нагрузки. Таким образом, мы бы сосредоточились на проблеме с подачей топлива или неисправности массового расхода воздуха. Если, однако, мы обнаружим, что лямбда будет значительно меньше 1,00, мы немедленно заподозрим неисправность датчика O2 - возможно, короткое замыкание на массу.

Упражнения

Давайте применим то, что мы узнали о лямбде, к следующим примерам. В каждом случае постарайтесь увидеть, какие неисправности могут быть причиной данных. Ответы и анализ появляются после пяти примеров.

  1. Автомобиль OBD I с MAP и EGR показывает LTFT на уровне -15%, с переключением STFT между ± 5%. Лямбда составляет 1,05, уровни NOx повышены, но все остальные выхлопные газы находятся в допустимых пределах. Автомобиль не прошел государственный тест на выбросы выхлопных газов. Клапан рециркуляции ОГ получает разрежение в нужное время во время дорожных испытаний. Открытие клапана системы рециркуляции ОГ вручную при 2000 об / мин приводит к тому, что двигатель работает заметно грубо, без пропусков зажигания для конкретного цилиндра.
  2. Грузовик OBD II с MAF показывает лямбду на.96 на холостом ходу и 1,03 на крейсерском. Общая корректировка топлива (LTFT

+ STFT) на холостом ходу составляет -12%, а общая корректировка топлива на крейсерском режиме составляет + 9%. Жалоба покупателя - неуверенность в ускорении. Подача топлива в норме. Временное отключение EGR не дает никаких улучшений. Предыдущий магазин очистил коды, и все мониторы не укомплектованы.

  1. Автомобиль OBD II с MAP и EGR работает немного неровно на холостом ходу с несколько повышенными показателями IAC. Лямбда - 0,99. В крейсерском режиме шероховатость исчезает, и лямбда увеличивается до 1.00. Расчет МАК на крейсерском рейсе правильный.
  2. Несмотря на то, что он имеет значение лямбда 0,99, грузовик с MAF показывает неприемлемо завышенные показания выхлопной трубы HC и CO, полученные в условиях холостого хода с нагрузкой сразу после продолжительного круиза по шоссе.

Анализ и ответы

  1. Клапан системы рециркуляции ОГ работает нормально, но, как показывает высокое значение лямбда, этот автомобиль работает на обедненной смеси. PCM вычитает топливо (отрицательное значение LTFT), но только до определенной точки (переключение STFT). Неисправность должна быть в датчике U2.Он смещен положительно, возможно, из-за частичного короткого замыкания между линией датчика и питанием нагревателя. Каталитический нейтрализатор все еще в порядке? Если показания NOx меньше, чем вдвое превышают предел, и если условия еще не повредили слой NOx, преобразователь может быть в состоянии адекватно компенсировать, как только он начнет получать правильную исходную смесь. Тем не менее, покупателя следует предупредить, что после замены датчика O2 потребуются дальнейшие испытания для оценки состояния преобразователя.
    1. Что заставляет этот автомобиль работать на холостом ходу на холостом ходу и наклоняться на круизе? Мы знаем, что проблем с подачей топлива нет, и мы устранили систему рециркуляции отработавших газов.Проблема, скорее всего, не в грязных форсунках, поскольку реакция корректировки топливоподачи не согласуется между диапазонами скорости и нагрузки. Это не может быть утечка вакуума, так как реакция корректировки топливоподачи противоположна ожидаемой.
    2. Этот грузовик имеет загрязненный MAF. MAF переоценивает воздушный поток на холостом ходу и занижает его на круизе, двойной удар! Разные производители разработали разные стратегии взвешивания данных после очистки кода. Некоторые могут по умолчанию использовать максимальную добавку топлива до + 25%, в то время как другие могут вернуться к нулевой коррекции; даже метод, используемый для очистки кодов, например, KOER vs.KOEO - может изменить полученную стратегию повторного обучения. В этом случае числа корректировки топлива - это недавно очищенный ответ PCM на исправный датчик O2. Но, поскольку мониторы O2 неполные, PCM еще недостаточно доверяет им, чтобы достичь правильного значения корректировки топлива.
  2. Подсчет IAC является важным ключом к разгадке. В сочетании с показаниями лямбда они указывают на то, что двигатель компенсирует низкие обороты холостого хода, вызванные небольшой утечкой вакуума. Наиболее вероятный виновник - утечка системы рециркуляции отработавших газов. (Лямбда показывает богатую реакцию на пониженное абсолютное давление в коллекторе.Нормальная вакуумная утечка наружного воздуха приведет к более низким, а не более высоким показателям IAC.)
  3. Смесь находится в пределах 1% стехиометрии. В предыдущем круизе преобразователь должен был нагреться до температуры. Что осталось, кроме плохого преобразователя?

The Critical Link

Современные системы управления подачей топлива обычно работают в диапазоне λ = 1 ± 0,01 в установившихся условиях. Но точно так же, как вам пришлось потратить время на сбор библиотеки заведомо исправных сигналов, прежде чем вы действительно сможете извлечь выгоду из использования осциллографа, вам необходимо потратить некоторое время на тестирование заведомо исправных транспортных средств в различных повторяемых и диагностически значимых условиях вождения. чтобы получить истинную пользу от лямбда-анализа.

Некоторые Хонды, оборудованные датчиками бедной смеси воздуха / топлива, например, обычно работают на чрезвычайно бедных лямбда-диапазонах, превышающих 1,63, в условиях круиза по шоссе. Настройщикам может потребоваться знать, что максимальная мощность обычно достигается при значении лямбда приблизительно 0,85 в условиях полной нагрузки. Разработка библиотеки заведомо хороших лямбда-значений станет еще более важной с появлением систем прямого впрыска бензина (GDI). Поскольку системы GDI используют стратифицированный заряд и переменную синхронизацию впрыска (а также более привычную переменную продолжительность впрыска), нормальные значения лямбда для этих систем могут приближаться к 2.0 при некоторых условиях. Поскольку широкодиапазонные датчики воздуха / топлива (WRAF) становятся все более распространенными, ожидайте, что значения лямбда будут принимать еще более широкий диапазон.

Заключение

Хотя пропуски зажигания могут сочетаться с нормальной работой с обратной связью (замкнутым контуром) для создания неожиданно богатого состояния, лямбда-анализ остается мощным диагностическим инструментом. Регулярное использование лямбда может быстро сузить вашу диагностику для многих жалоб на управляемость, решая проблемы со смесью в течение нескольких минут.Лямбда-анализ может быстрее, чем другие методы, выявить неисправности кислородного датчика, такие как смещение датчиков. Лямбда-анализ в сочетании с анализом корректировки топливоподачи часто позволяет быстро выявить загрязненные или неисправные датчики массового расхода воздуха. А лямбда-анализ в сочетании с обычными показаниями выхлопных газов может окончательно выявить неисправные каталитические нейтрализаторы за считанные секунды.

Работа лямбда-зонда | Строительство автомобилей

Любопытные автомобилисты давно слышали о таких системах, как антиблокировочная тормозная система (ABS) или система стабилизации Программа (ESP) и другие тоже.Сегодня мы поговорим о лямбда-зонде, рассмотрим принцип работы лямбда-зонда, узнаем, почему мы нужен лямбда-зонд, за что он отвечает и тд.

Каждый год, человечество все больше думает о сохранении окружающей среды, потому что не мало что было потеряно в прошлом, мы должны думать о будущем. В узаконивание жестких экологических стандартов для автомобилей привело к разработка и внедрение новых устройств, например каталитических нейтрализаторов.

Каталитический нейтрализатор

Каталитический нейтрализатор - устройство целью которых является снижение вредных выбросов в окружающую среду. Катализатор очень полезная вещь, только для ее правильной работы определенные условия должны наблюдаться. Состав топливно-воздушной смеси имеет огромное влияние на работа катализатора. Именно от качества топливовоздушной смеси срок службы катализатора зависит. Поэтому датчик лямбда был разработан, который отвечает за мониторинг состава одного и того же топливно-воздушная смесь.В простонародье его называют кислородным датчиком.

Что такое лямбда-зонд и как выглядит лямбда-зонд?

Это не секрет что датчик получил свое название от обозначения коэффициента превышения воздух, что обозначается греческой буквой лямбда. Лямбда-зонд используется для измеряет состав выхлопных газов и в дальнейшем способствует поддержанию оптимальный состав смеси топлива и воздуха. Оптимальное соотношение топливно-воздушная смесь обеспечит качественное сгорание, что снизит выброс вредных веществ в атмосферу.

Оптимальный состав топливовоздушной смеси - это когда 1 часть топлива приходится на 14,7 части воздуха, а лямбда - одна. На старых советских двигателях этого было сложно добиться. А в современных автомобилях для этого используются электронные системы впрыска топлива, которые взаимодействуют с лямбда-зондом.

Как лишний воздух измеряется в топливно-воздушной смеси?

Избыточный воздух в топливно-воздушная смесь измеряется путем определения содержания остаточного кислорода (O2) в выхлопных газах.Это также объясняет расположение датчика в выпускной коллектор сразу перед катализатором.

Читать сигнал от лямбда-зонда, блока управления электронной системы впрыска топлива (ECU), который отвечает за оптимизацию состава топливно-воздушной смеси, то уменьшаясь, то увеличивая подачу топлива в цилиндры двигателя.

Некоторые производители автомобилей пошли еще дальше и начали устанавливать два лямбда-зонда в выхлопной системе до и после катализатора.Для повышения точности приготовления горючей смеси и улучшения работы катализатора были установлены два лямбда-зонда.

Принцип работы лямбда-зонда

Схема кислородного датчика лямбда-зонда на основе диоксида циркония:

1 - твердый электролит; 2, 3 - внешний и внутренний электроды; 4 - заземляющий контакт; 5 - сигнальный контакт; 6 - выхлопная труба.

Самый качественное измерение выхлопных газов лямбда-зондом обеспечивается на температура 300-400 градусов Цельсия.При этой температуре цирконий электролит становится более проводящим, в результате чего выходное напряжение появляется на электродах датчика.

Поэтому при запуске и прогреве двигателя датчик не используется. На этих режимах работы двигателя контроль качества топливовоздушной смеси осуществляется датчиками положения дроссельной заслонки, датчиком температуры охлаждающей жидкости, датчиком частоты вращения коленчатого вала.

На схеме показано зависимость напряжения лямбда-зонда от коэффициента превышения воздух при температуре датчика 500-800 ° C.

За высокое качество работа датчика при низких температурах, используются принудительные нагревательные элементы.

Что будет, если лямбда-зонд не работает?

Если лямбда датчик щупа не работает, то компьютер выбирает средний рабочий параметры, считывающие данные из своей памяти. Параметры топливо-воздух смесь будет отличаться от идеальной.

Что вызовет отказ лямбда-зонда? Повреждение лямбда-зонда приведет к увеличению расхода топлива, двигатель будет работать неравномерно на холостом ходу, в выхлопных газах будет содержаться повышенный уровень CO, мощность двигателя упадет, но автомобиль будет в движении.Самостоятельно проверить лямбда-зонд достаточно сложно, поэтому лучше проконсультироваться со специалистами.

Сколько у лямбда-зонда?

Жизнь Лямбда-зонд зависит от качества заливаемого топлива. Бывает, что достаточно немного заправок некачественным бензином и датчик становится непригодный для использования. Средний ресурс лямбда-зонда от 40 до 80 тыс. километров.

Датчики кислорода

: как они работают и что они делают

Что такое датчик кислорода?

Датчик кислорода (обычно именуемый «датчиком O2», поскольку O2 - это химическая формула кислорода) установлен в выпускном коллекторе автомобиля для контроля количества несгоревшего кислорода в выхлопных газах, когда выхлопные газы выходят из двигатель.

Контролируя уровни кислорода и отправляя эту информацию на компьютер вашего двигателя, эти датчики сообщают вашему автомобилю, является ли топливная смесь богатой (недостаточно кислорода) или бедной (слишком много кислорода). Правильное соотношение воздух-топливо имеет решающее значение для поддержания плавности хода вашего автомобиля.

Поскольку датчик O2 играет важную роль в работе двигателя, выбросах и топливной экономичности, важно понимать, как они работают, и следить за тем, чтобы ваш датчик работал должным образом.

Где расположены датчики кислорода?

Количество кислородных датчиков в автомобиле варьируется.Каждый автомобиль, выпущенный после 1996 года, должен иметь кислородный датчик перед каждым каталитическим нейтрализатором и после него. Таким образом, в то время как большинство транспортных средств имеют два датчика кислорода, двигатели V6 и V8, оснащенные двойным выхлопом, имеют четыре датчика кислорода - один перед каталитическим нейтрализатором и после него на каждом ряду двигателя.

Что делает датчик кислорода?

Автомобильный датчик 02 используется для измерения количества кислорода в выхлопных газах и передачи этой обратной связи на компьютер вашего автомобиля.Затем компьютер использует эту информацию для корректировки воздушно-топливной смеси.

Датчики кислорода работают, вырабатывая собственное напряжение при нагревании (примерно 600 ° F). На наконечнике датчика кислорода, который подключается к выпускному коллектору, находится циркониевая керамическая колба. Внутренняя и внешняя части колбы покрыты пористым слоем платины, которая служит электродами. Внутренняя часть колбы вентилируется изнутри через корпус датчика во внешнюю атмосферу.

Когда внешняя часть баллона подвергается воздействию горячих газов выхлопных газов, разница в уровнях кислорода между баллоном и внешней атмосферой внутри датчика вызывает прохождение напряжения через баллон.

Если соотношение топлива бедное (недостаточно топлива в смеси), напряжение относительно низкое - примерно 0,1 вольт. Если соотношение топлива богатое (слишком много топлива в смеси), напряжение относительно высокое - примерно 0,9 вольт. Когда топливно-воздушная смесь находится в стехиометрическом соотношении (14,7 частей воздуха на 1 часть топлива), кислородный датчик выдает 0,45 вольт.

Верхний кислородный датчик (кислородный датчик 1)

Кислородный датчик 1 является верхним кислородным датчиком по отношению к каталитическому нейтрализатору.Он измеряет соотношение воздух-топливо в выхлопе, выходящем из выпускного коллектора, и отправляет сигналы высокого и низкого напряжения в модуль управления трансмиссией для регулирования топливовоздушной смеси. Когда модуль управления трансмиссией получает сигнал низкого напряжения (обедненной смеси), он компенсирует это за счет увеличения количества топлива в смеси. Когда модуль управления трансмиссией получает сигнал высокого напряжения (богатый), он обедняет смесь, уменьшая количество топлива, которое он добавляет в смесь.

Использование модулем управления трансмиссией входного сигнала кислородного датчика для регулирования топливной смеси известно как замкнутый контур управления с обратной связью.Эта работа с замкнутым контуром приводит к постоянному переключению между богатой и обедненной смесью, что позволяет каталитическому нейтрализатору минимизировать выбросы за счет поддержания надлежащего баланса общего среднего соотношения топливной смеси.

Однако при запуске холодного двигателя или выходе из строя кислородного датчика модуль управления трансмиссией переходит в режим разомкнутого контура. В режиме разомкнутого контура модуль управления трансмиссией не получает сигнал от кислородного датчика и заказывает фиксированную богатую топливную смесь.Работа в разомкнутом контуре приводит к увеличению расхода топлива и выбросов. Многие новые кислородные датчики содержат нагревательные элементы, которые помогают им быстро достичь рабочей температуры, чтобы минимизировать время, затрачиваемое на работу без обратной связи.

Нижний датчик кислорода (датчик кислорода 2)

Датчик кислорода 2 является нижним датчиком кислорода по отношению к каталитическому нейтрализатору. Он измеряет соотношение воздух-топливо на выходе из каталитического нейтрализатора, чтобы убедиться, что каталитический нейтрализатор работает должным образом.Каталитический нейтрализатор поддерживает стехиометрическое соотношение воздух-топливо 14,7: 1, в то время как модуль управления трансмиссией постоянно переключается между богатой и обедненной воздушно-топливной смесью из-за входного сигнала от верхнего кислородного датчика (датчик 1). Следовательно, нижний кислородный датчик (датчик 2) должен выдавать стабильное напряжение примерно 0,45 В.

Признаки неисправного датчика O2

При выходе из строя датчика 02 может появиться множество диагностических кодов неисправности (DTC).В большинстве случаев неисправный датчик O2 приводит к включению светового индикатора двигателя с кодом неисправности, который вы можете прочитать с помощью сканера OBD2, такого как FIXD. Основываясь на этом коде неисправности, он укажет на причину сбоя, а затем продолжит диагностику.

Симптомы неисправного датчика O2 могут включать следующее:

  • Обедненная или богатая рабочая среда
  • Плохое ускорение
  • Колебания двигателя
  • Черный дым из выхлопной трубы (богатое рабочее состояние) Черный дым - избыток топлива, выходящий из выхлопной трубы
  • Неровный холостой ход
  • Торможение автомобиля
  • Пониженная топливная эффективность

Чтобы определить, неисправен ли у вас кислородный датчик vs.в обедненных или богатых режимах работы первым делом необходимо проверить работу датчика O2 с помощью диагностического прибора.

Как проверить датчики кислорода

Поскольку датчик O2 играет важную роль в поддержании максимальной эффективности и чистоты работы двигателя, важно убедиться, что он работает должным образом. Большинство кислородных датчиков обычно служат от 30 000 до 50 000 миль, или 3-5 лет, а более новые датчики служат еще дольше при надлежащем техническом обслуживании и уходе.

Вы можете проверить кислородный датчик дома с помощью вольтметра или диагностического прибора OBD2, такого как датчик FIXD.Перейдите к потоку данных в реальном времени в приложении FIXD, чтобы увидеть напряжение и время отклика ваших датчиков O2.

Обычно передний (передний) датчик O2 1, который функционирует должным образом, будет переключаться с богатой на обедненную смесь с довольно устойчивой скоростью, создавая волнообразное образование. Напряжение, генерируемое датчиком O2, должно составлять от 0,1 В до 0,9 В, с 0,9 В на богатой стороне и 0,1 В на бедной стороне. Если ваши показания находятся в этом диапазоне, датчик O2 работает нормально.

Задний (нижний) кислородный датчик 2 является датчиком каталитического нейтрализатора, и если все работает нормально, этот датчик будет колебаться около половины вольта.Однако это измерение может варьироваться в зависимости от производителя.

Дополнительные советы по тестированию датчика O2

Если датчик O2 не реагирует быстро на тестирование:

Если датчик кажется вялым или медленным во время тестирования, и есть другие симптомы без кода неисправности, это может быть проблема «ленивого» датчика O2, который может вызвать другие проблемы.
