Силовой бампер на Ниву: установка своими руками
Прежде чем сделать силовой бампер на «Ниву Шевроле», рекомендуется подготовить схемы будущей конструкции. На эскизах отмечаем размеры изделия. Это поможет в дальнейшей работе.
Рекомендации специалистов по установке бампера на «Шевроле»
Предварительно специалисты рекомендуют:
- Рассчитать вес бампера на автомобиле «Нива Шевроле».
Если значение данного показателя высокое, тогда потребуется установить новые амортизаторы.
- Предусмотреть место для установки дополнительных приборов освещения и лебедки.
Установка силового бампера производится с учетом действующего законодательства РФ. При этом владелец автомобиля «Нива Шевроле» должен иметь разрешение на монтаж и сертификат усиленной конструкции.
Готовый передний бампер «РИФ» укомплектован интегрированной площадкой для лебедки. За счет наличия ребер жесткости водитель может использовать «Хай-Джек». При необходимости можно сделать алюминиевый задний бампер для «Шевроле Нива».
Чтобы сделать усиленный бампер на «Ниву» своими руками, потребуется металл, рулетка, сварка, болты. При изготовлении конструкции рекомендуется соблюдать технику безопасности. Чтобы самостоятельно рассчитать размеры обвеса для «Шевроле Нива», используем графические редакторы. Конструкция изготавливается из металла толщиной в 3-4 мм. Для этого используется кусок металлической трубы либо швеллера и уголок на 40.
Затем демонтируется решетка бампера. Следующий этап — усиление передних лонжеронов, на которые будем монтировать новый обвес. Для этого можно использовать вставки. В изготовленных боковых накладках отмечаем и просверливаем крепежные отверстия. Если элементы конструкции готовы, тогда производится первичная сборка обвеса.
Чтобы закрепить самодельные поперечины между накладками, потребуется сварочный аппарат. Для монтажа на автомобиле «Нива Шевроле» усиленного бампера используется тяговый механизм без шаблона. Затем свариваем площадку. Для установки и фиксации лебедки к готовому основанию высверливаем отверстия (под болты М12). Полученные швы отбиваем от шлака, а конструкция покрывается антикором и грунтовкой. Конструкция, установленная на «Шевроле Нива», проверяется на прочность.
Доработка автомобиля ВАЗ 2121
Чтобы сделать бампер «Нива» 2121 своими руками, рекомендуется:
- подготовить кузов и макет обвеса;
- смонтировать конструкцию;
- окрасить готовое изделие.
Предварительно определяем размеры обвеса. Для его изготовления потребуется купить круглые трубы и швеллера, лист металла (толщина 2 мм). Тюнинг начинается с разборки передней части автомобиля «Нива» 2121. Рекомендуется снять заводской бампер и накладки, расположенные в месте установки будущей конструкции.
Следующий этап — создание макета будущего «кенгурятника». При возможности используем специальную компьютерную программу либо картон со скотчем. Полученная модель проверяется на симметрию. Затем усильте лонжероны ВАЗ 2121 металлическими пластинами (для предотвращения деформирования). Предварительно этот расходный материал обрабатываем специальным антикоррозийным средством.
Чтобы врезать элементы усилителя, потребуется дрель, ножницы по металлу либо газовая горелка. Для придания обвесу законченного внешнего вида используется сварка. Если рама собиралась из профилей прямоугольной формы, тогда внутри рамы делают надрезы. Изделие сгибается с учетом параметров картонного макета. Предварительно соединяем элементы главной части, а затем свариваем боковые детали. На пластины устанавливаем металлический каркас.
Если рама изготавливается из металлической трубы, тогда для ее изгиба применяют горелку. Каркас собирается, сваривается и устанавливается на «Ниву» 2121. Смонтированный «кенгурятник» необходимо покрасить. Предварительно конструкция для ВАЗ 2121 очищается от следов сварки. Для ее окрашивания можно использовать порошковый краситель.
При отсутствии опыта работы со сварочным аппаратом на ВАЗ 2121 можно установить заводской усиленный бампер.
Выбор производителя осуществляется с учетом личных предпочтений и отзывов водителей.
Как сделать силовой бампер на Ниву своими руками?
Некоторые автолюбители, методом использования всевозможных инсталляций, пытаются сделать свой автомобиль более привлекательным и стремительным. Однако накладки от фирменных производителей стоят не так уж и дешево, в связи с чем не каждый в состоянии позволить себе такую роскошь.
Но при желании что – то из этого все же можно сделать и своими руками, например силовой бампер на «Ниву». В случаи, если вам известны все необходимые размеры, а под рукой нужный материал и инструмент, то справиться с этой задачей будет не так уж и сложно.
При желании можно сделать не только передний силовой бампер, но и задний. Помимо этого встречаются также и варианты усиленного радиатора, крыши и порогов.
Как сделать силовой бампер на Ниву своими руками?
В первую очередь нам необходимо найти наиболее подходящее для работы место. Лучше всего конечно это сделать на даче или же в собственном гараже.
Вам понадобиться:
- Металл с толщиной от 2 до 3 мм.
- Круглая труба. В данном случаи можно использовать коробчатую балку, похожую на ту, которая составляет каркас автомобиля.
- Газовая горелка.
- Сварочный аппарат.
- Трубогиб.
- Дрель.
- Обычные ножницы и ножницы по металлу.
- Скотч.
- Картон.
Предварительная подготовка
Вначале с места установки силового бампера удаляем все накладные элементы. Но а после удаления мешающих элементов, можно все измерить и сделать на бумаге макет. В данном случаи также хотелось бы отметить и тот факт, что чертежи более пространственной конструкции лучше всего сделать в одном из следующих программ: AutoCad, Katina, Solid Works или же Компас. Но стоит признать, что пользоваться этими программами могут не все. В этом случаи тщательнейшим образом все измеряя, делаем на бумаге.
Выкройку можно сделать из картона при помощи ножниц и скотча. Каждую деталь вырезаем, примеряем и соединяем с остальными. В данном случаи тщательно проверяем размеры и расположение деталей. Все должно быть сделано аккуратно и симметрично.
Лонжероны требуют усиления
Перед установкой силового бампера на «Ниву – 2121» или на «Ниву Шевроле» необходимо также учитывать и тот факт, что из – за данной детали транспортное средство (в зависимости от веса и количества труб) станет тяжелее примерно на 15 – 25 кг. Следовательно, прежде чем устанавливать такое новшество рекомендую также изучить и стойкость каркаса. Не исключено, что потребуется и усиление жесткости конструкции.
На выступающие части лонжеронов крепим пластины, которые при стяжке позволят предотвратить деформацию. Эти части перед установкой также рекомендуется покрыть антикоррозийным составом. Установленные пластины будут удерживать готовый бампер.
Собираем раму
В соответствии с готовой бумажной выкройкой из листового металла вырезаем пазы и каркас. При этом борта отгибаем. Но а для того чтобы изготовить отверстия и прорези можно использовать (в зависимости от толщины металла) газовую горелку, дрель или ножницы. Окончательную форму изделия мы получим только после сварки отдельных деталей.
В случаи же, если рама будет изготавливаться из прямоугольных труб, то их нужно будет надрезать изнутри, после чего в соответствии с картонной заготовкой согнуть. Вначале соединяем все части центральной поперечины, после чего и боковые стороны.
Дополнительные детали для силового бампера, что придаст ему более оригинальный вид, можно сделать на трубогибе. Этим инструментом можно трубам с круглым сечением придать более аккуратную форму. Но сделать это можно и другим способом: обычной газовой горелкой аккуратно сгибаете материал по оси сгиба, но а концы труб направляете в нужные стороны. При этом также необходимо проследить и за тем, чтобы материал не прогорел, так как в этом случаи появятся дыры.
Если в вашем случаи также предусмотрены и П-образные компоненты, для защиты радиатора автомобиля, то в основании рамы проделываем для них еще и отверстия. А зафиксировать элементы подобного типа можно сварочным аппаратом.
Покраска готового изделия
Чтобы придать силовому бамперу «Нива Шевроле» или «Нива – 2121» более презентабельный вид, его также необходимо еще и покрасить. А все проделанные отверстия обрабатываем специальным средством, которая защитить их от разрушения.
К выбору антикоррозийного состава необходимо подходить со всей ответственностью, так как от его качества будет зависеть срок службы самого каркаса. А после производим и покраску. Затем покрываем лаком, а также консервантом.
В противном случаи через определенное время вы рискуете вместо оригинальной конструкции силового бампера увидеть ржавчину разъедающую корпус автомобиля.
Заключение
Сделать силовой бампер для автомобиля под силу практически каждому человеку. Главное, чтобы у вас под рукой оказался весь необходимый инструмент и материал, но и естественно придерживаемся основных правил.
Смотрите также:БАМПЕР на ниву из трубы своими руками
Многие водители сталкиваются с необходимостью заменить заводской бампер на сделанный своими руками. Часто это касается владельцев внедорожника Нива.
Какой материал потребуется?
Для самостоятельного изготовления силового бампера нам потребуется:
- уголки;
- четыре метра трубы, с сечением 52 мм;
- 1,5 метра с сечением 40 мм;
- 2 метра трубы, с сечением 37мм.
Процесс изготовления.
- Общий вес бампера не должен превышать 30 кг.
- В местах будущей посадки на машину необходимо закрепить уголки, сделать это по высоте основной горизонтальной трубы;
- Сварить участки труб между собой. Для начала прихватить точечно, потому что придётся подгонять.
- Крепить бампер лучше всего обычными болтами. Около 8-10 шт будет достаточно
- После сварки остаётся окалина, когда она остынет уберите её напильником или болгаркой.
- Теперь будущий бампер необходимо прогрунтовать и покрасить антикоррозийной краской.
О чём следует помнить?
Мы не рекомендуем использовать Б/У трубы, т. к. силовой бампер должен обладать исключительными показателями надёжности. Тогда как металл, уже бывший в употреблении ими похвастать не может.
Для изготовления бампера своими руками Вы должны уметь сверлить, варить, обладать навыками резки, знать технику безопасности и владеть умением, желательно, читать чертежи.
Точки крепления подбирайте таким образом, что бы в кузов автомобиля вносились лишь минимальные изменения.
Помните, что как бы вы не старались, кустарная работа в большинстве своём уступает работе профессионалов.
Если чертёж на бампер не удалось отыскать — не расстраивайтесь: сделайте самостоятельный эскиз, зафиксировав на листе основные величины, продумав места для крепления лебёдки, расположение фар и т.п.

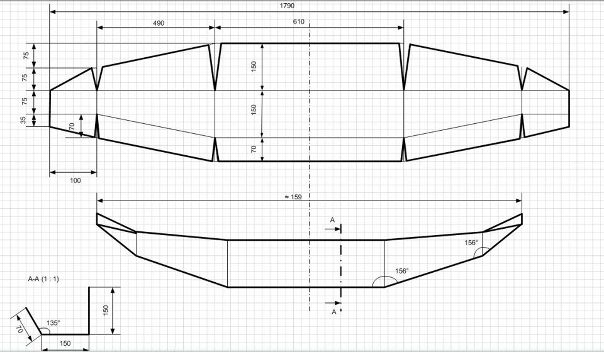

Ниже приведу чертёж на передний бампер для автомобиля Нива 4х4
Кликните на чертеж, что бы увидеть в полном размере.
Видео покажет, каких результатов можно достичь, если выполнять самостоятельно, но со знанием дела:
