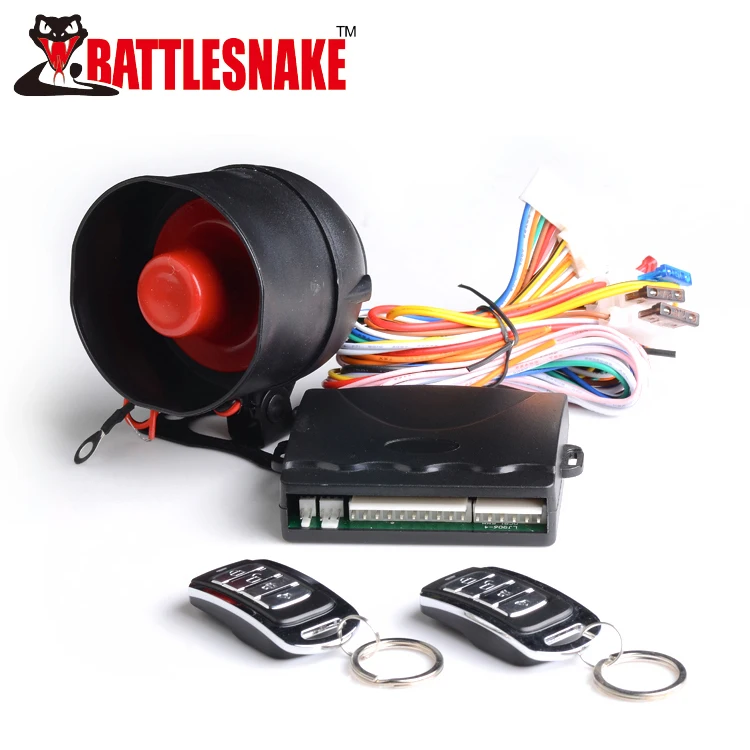

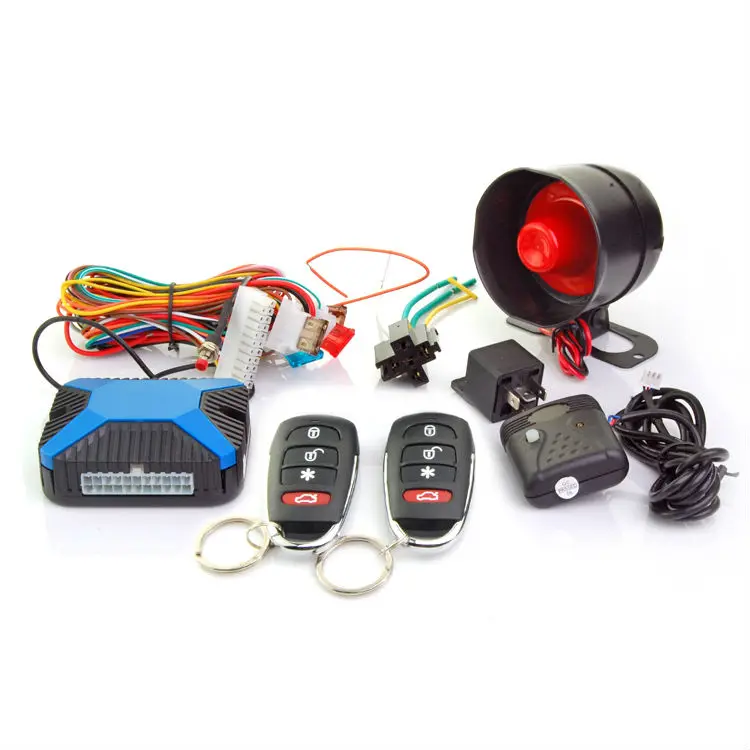

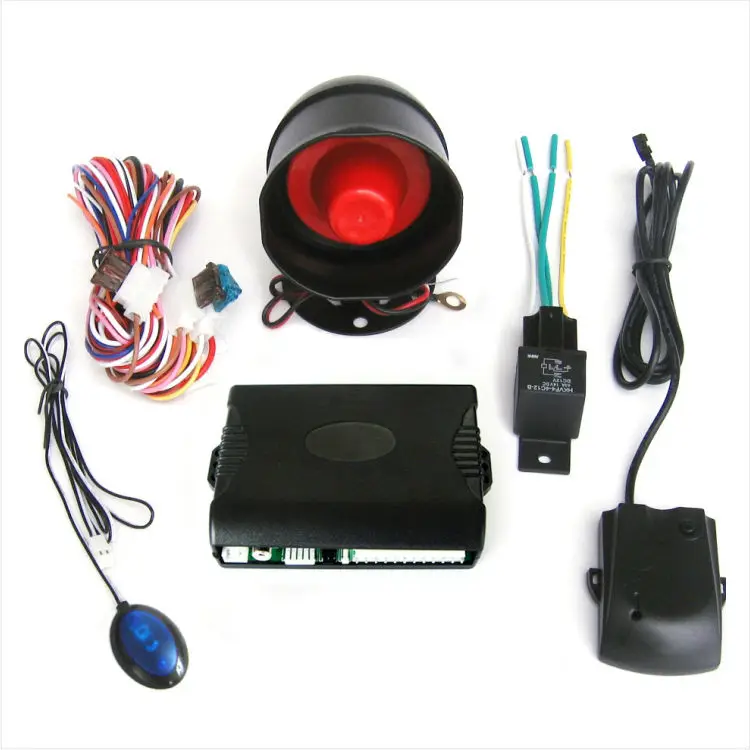

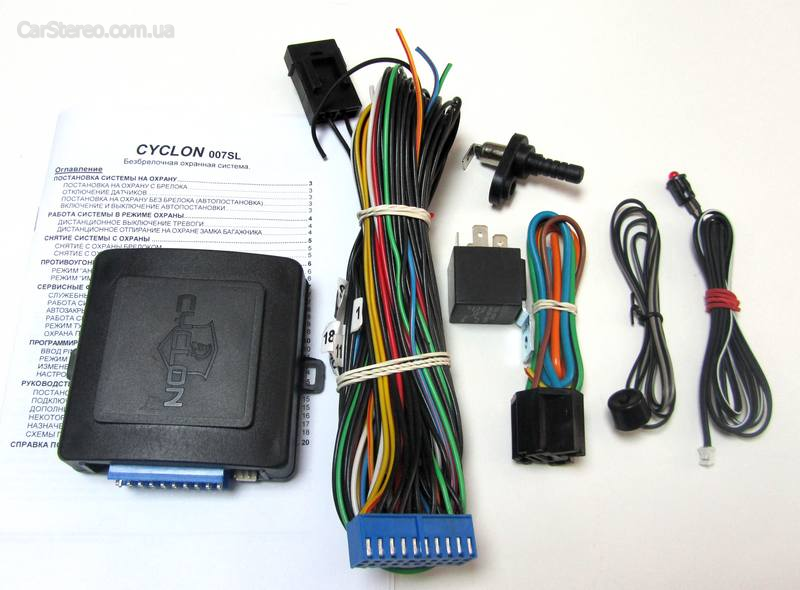

В большинстве своем автосигнализации имеют дистанционное управление, организованное посредством радиоканала. Иными словами, противоугонное устройство включает в себя радиопередатчик и приемник. В некоторых случаях в основе дистанционного управления может быть заложено инфракрасное излучение и модуляция в низкочастотном электромагнитном поле. Кроме того, в современных моделях канал управления нередко объединен с каналом дистанционного радиооповещения. Так, например, в двусторонних системах и пейджерах в конструкцию брелока интегрированы и приемник, принимающий информацию от транспортного средства о состоянии автосигнализации и сервисных устройств, и передатчик командного канала. Наиболее интересна схема организации радиоканала, позволяющая управлять охранной системой и передавать статусные сведения на радио-пейджеры.

Технические особенности современной автосигнализации

В Российской Федерации организация информационного обмена с транспортным средством осуществляется в выделенном диапазоне, центральная частота которого составляет 433.

92 МГц. При этом ширина данного диапазона может варьироваться в зависимости от величины допустимой мощности. В соответствии с действующим законодательством для передатчиков мощностью менее 10 мВт, работающих в разрешенном диапазоне, не требуется получения специальных разрешений в ГКРЧ (Государственный Комитет по Радиочастотам).

Однако существует несколько противоположных трактовок данного правила. Установка авто сигнализации в соответствии с современными требованиями должна учитывать ограничение постоянно излучаемой мощности, в то время как мощность, транслируемая периодически, или импульсная может в несколько раз превышать установленное значение. Иными словами, скважность равная 1/100 может привести к возникновению импульсной мощности передатчика выше 1 Вт. Что уж говорить о портативных радиостанциях, в широком ассортименте представленных на прилавках радиорынков, которые работают в этом же частотном диапазоне. Соответственно ни о каком бы то ни было импульсном режиме передатчика и речи быть не может.

В настоящее время большая часть реализуемых автосигнализаций абсолютно не учитывает положения нормативных актов РФ и действуют на других частотах, например, на принятых в Китае 315 МГц. Кроме того, в большинстве противоугонных систем мощность передатчиков оказывается в разы завышенной, а полоса действия значительно выходит за пределы разрешенного частотного диапазона. При выявлении подобных нарушений ответственность в соответствии с российским законодательством возлагается не только на продавца и производителя, но и пользователя. Именно поэтому, если вам потребовалась установка автосигнализации, обязательно ознакомьтесь с техническими особенностями устанавливаемого оборудования, дабы не стать невольным правонарушителем.

Автосигнализация и ее сертификация

Чаще всего продавцы представляют на реализуемое оборудование сертификат безопасности на соответствие системы требованиям ГОСТ 5096, который содержит сведения о безвредности автосигнализации для ее владельца либо иные подобные сертификаты. Так, могут быть прописаны отсутствие возможности удара электрическим током, безопасность для жизни и здоровья самого пользователя и окружающих его лиц и т.п. Притом, что в нашем законодательстве подробно прописан внушительный перечень документации и разрешительных свидетельств, многие продавцы игнорируют необходимость получения подобных бумаг и реализуют автосигнализации практически без всякого документарного сопровождения. Конечно, многие не задумываются, сколь опасным может быть несоответствующее установленным нормативам оборудование, однако незнание закона не освободит вас от ответственности. Именно по этой причине стоит уважать принятые в нашей стране 10 мВт и частоту равную 433,92 МГц

Организация радиосвязи

Если вы немного знакомы с теорией радиосвязи, то, несомненно, знаете, что дальность связи напрямую зависит от таких параметров, как диаграммы направленности антенн, мощности передатчика, чувствительности приемника, а также от помех в полосе радиоканала и ограничений в полосе пропускания приемника.

Установка автосигнализации с направленной антенной не стала популярным явлением, поскольку приводила к ограничению направления перемещения, зависящего от положения автомобиля в пространстве, а это, согласитесь, вряд ли понравится многим. При расширенном диапазоне можно говорить о достаточно сложной помеховой обстановке, на которую нельзя оказать сколько-нибудь значимого влияния – она является окружающей средой, хоть и искусственной. Из-за множества источников помех, таких как линии электропередач, радиопередающие центры, автомобильные дороги и т.п. качество радиосвязи в черте города значительно хуже, чем в незаселенной местности. Поскольку избавиться от помех не удастся, при производстве автосигнализации конструкторам приходится работать с повышением мощности передатчика, увеличением чувствительности приемника или же сужением полосы пропускания приемника.

Мощность передатчика

Как уже говорилось выше, допустимая мощность не должна превышать 10 мВт, в этом случае в своей конструкции автосигнализация может содержать лишь простейший передатчик на одном транзисторе. Однако проблема заключается скорее не в получении подобной мощности, а в эффективной передаче сигнала в эфир через антенну. По этой причине при конструировании брелока излучающий контур или антенна выводятся за пределы той зоны, которая после нажатия пользователем кнопки остается закрытой пальцами его руки. Большая часть брелоков, производимых в Китае и Тайване, выполнены без учета этой эксплуатационной особенности, а значит, дальность связи автоматически снижается до 10-15 метрового расстояния между брелоком и автомобилем, в то время как российские механизмы с аналогичной мощностью передатчиков демонстрируют значительно лучшие результаты. Так, например, брелок для Pandora RX-100 успешно работает при расстояниях в 3-5 раза больше.

В связи с тем, что мощность передатчика не может быть увеличена, инженеры направляют свои усилия на грамотный расчет излучателя и поиск способов сужения полосы излучаемого сигнала. Однако сужение полосы должно выполняться крайне осторожно, поскольку при различиях в температуре приемника и передатчика устойчивость связи может быть потеряна, а значит, придется использовать в конструкции автосигнализации достаточно дорогие кварцевые резонаторы, позволяющие стабилизировать частоту.

Кроме того, сужение полосы радиотракта приводит к ухудшению стойкости системы к сканерам и код-грабберам, а дальность перехвата кода увеличивается вместе с ростом возможностей заградительного подавления подлинного кода. Подобные доводы применимы не только ко всем односторонним системам, но и к большинству двухсторонних сигнализаций, поскольку в их конструкциях пейджер и брелок объединены в общем корпусе. Именно поэтому, если вам необходима установка автосигнализации, обратите свое внимание на двухсторонние системы последнего поколения, использующие диалоговые коды, организация устойчивой связи в которых обеспечивается применением интегральных трансиверов. Дальность действия радиосигнала в таких противоугонных комплексах может достигать нескольких сотен метров.

Сверхгенеративные приемники

Большая часть охранных систем для автомобилей состоит из простых приемников, основанных на принципе сверхрегенерации. Они просты и надежны благодаря особому принципу действия. Генератор создает сигнал на частоте около 100 кГц, приемник же работает при 433,92 МГц, для стабильного взаимодействия обеих частей используется антенна, немного раскачивающая генератор.

Но существуют и иные технические решения. Так, например, итальянская фирма «Telecontrolli» разработала ряд хорошо зарекомендовавших себя технологий, позже скопированных многими фирмами. Поскольку в настоящее время ничего более надежного, чем сверхрегенеративный приемник, придумано не было, именно он и применяется в большинстве автосигнализаций. Чувствительность подобного приемника составляет около минус 100-102 dBm или 2,2 мкВ, что вполне достаточно для организации качественной и устойчивой связи с 10-ти мВт-ным брелоком. Подобная автосигнализация успешно срабатывает на расстоянии ста метров в городских условиях. Сам приемник и его антенна размещаются внутри автомобиля рядом с экранирующей поверхностью кузова.

Добиться лучших показателей от сверхрегенеративного приемника, как, впрочем, непросто производителям выдерживать подобную дальность связи в серийных изделиях, именно в этом вопросе и проявляется профессионализм их конструкторов и инженеров. Кроме того, автосигнализации со сверхрегенеративными приемниками характеризуются достаточно широкой полосой пропускания равной 2 МГц, сужение которой проблематично.

Супергетеродинные приемники

Другой разновидностью приемников являются супергетеродинные устройства. Они отличаются большей стабильностью параметров, возможностью увеличения чувствительности до физически допустимой, возможностью получения крайне узкой полосы. Принцип работы таких приемников также не слишком сложен. Благодаря сложению или вычитанию частоты от генератора низкой мощности или «гетеродина» и входного сигнала образуется промежуточная частота, фильтруемая с помощью стандартных фильтров, которая затем усиливается до нужного значения. От качества приемника зависит число проводимых преобразований. Именно по такой схеме работает большинство лучших профессиональных приемников в любой области.

Установка авто сигнализации с супергетеродинным приемником позволяет получить чувствительность системы около 0,2 микровольта или минус 120 dBm, что дает возможность применять около двух десятков конструктивных решений. Несомненно, подобное оборудование становиться более дорогим и сложным, однако его используют не только в дорогих противоугонных системах, но и в автосигналиазциях среднего ценового диапазона. Супергетеродинные приемники задействованы практически во всех брелоков двусторонних охранных комплексов. Поскольку сужение полосы пропускания тракта приемника позволяет снизить количество вредных шумов, тем самым, упростив процесс усиления полезного сигнала. Для отсечения сигнала перед очередным усилением конструкторы применяют кварцевые полосовые фильтры.

Иными словами, конструкторы располагают значительным многообразием способов и доступных средств, позволяющих найти наиболее оптимальное решение. Единственным ограничением для потока фантазии производителей является конечная стоимость спроектированного устройства. Однако существуют и распространенные ошибки, связанные с супергетеродинными приемниками.

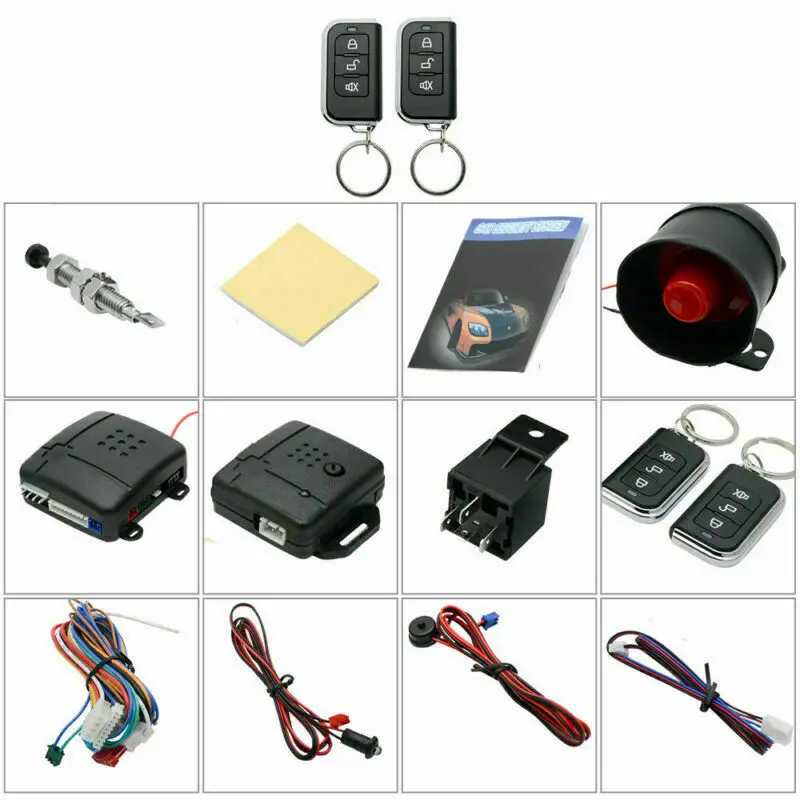

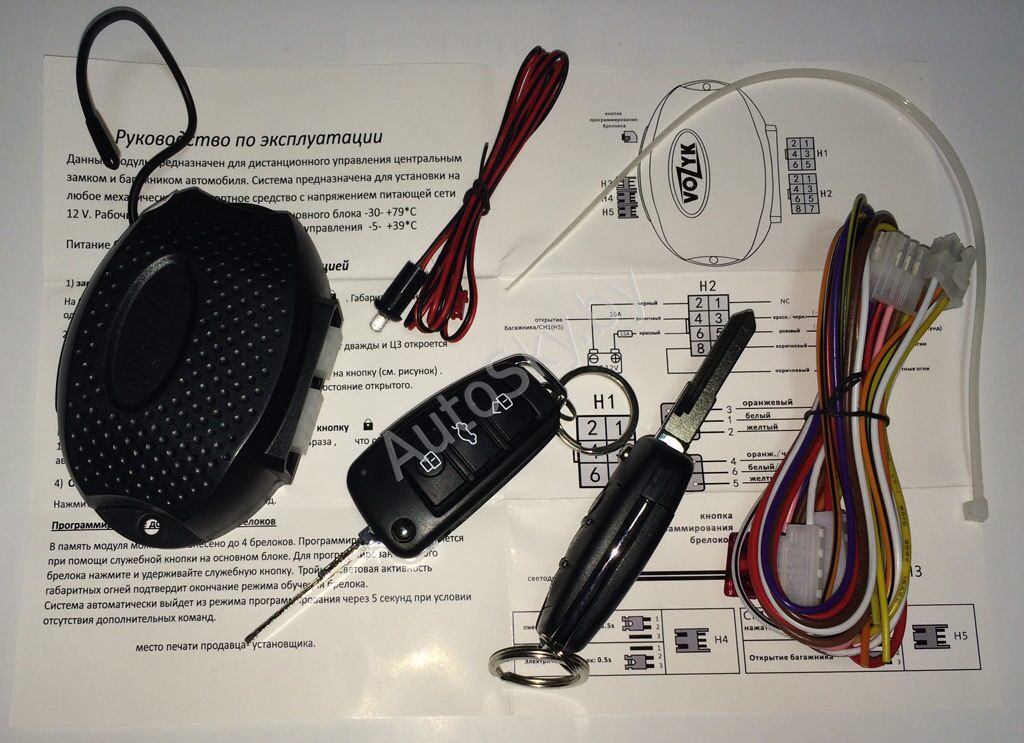

Конструктивные особенности автосигнализации

При проектировании охранного комплекса нельзя использовать большое количество подстроечных элементов, особенно если в конструкции применяются точно настраиваемые фильтры. Этот запрет связан с тем, что в процессе эксплуатации транспортное средство подвержено тряске и ударам, а значит, RF-модуль или базовый блок тоже не будет находиться в покое. Возникает возможность сбоя настроек контура, да и сам брелок часто падает, испытывает ускорение и торможение, что отрицательно сказывается на дальнейшей работе системы.

Нередки такие случаи, когда установка автосигнализации происходила вполне успешно, при этом дальность действия хоть и не достигала заявленных 1 км, но была вполне хорошей и составляла, например, 300 метров. Однако уже через короткое время владелец автомобиля приезжал в сервисный центр с жалобами на падение дальности канала извещения. Так, первое падение брелока сокращало дальность до 150 метров, второе – до 90, а после третьего при расстояниях более 50 метров система отказывалась работать. И такие случаи, к сожалению, широко распространены. Ошибка конструкторов и инженеров, непонимание источников проблемы дистрибьюторами, все это приводит к разочарованию и недовольству клиента.

Интегральные приемники

Сравнительно недавно на мировой рынок было выведено новейшее устройство, отличающееся интересными техническими находками. Компании Nordic, Nec, ChipCon и другие представили интегральные решения, которые уже не сильно отстают от многокомпонентных вариантов. Подобные приемники выигрывают у традиционных по энергопотреблению и небольшим габаритам, кроме того, их чувствительность составляет минус 120 dBm.

Подобные интегральные решения уже заложены в основу современных механизмов, представленных на рынке радиостанции, также они нашли применение и в некоторых последних поколениях автосигнализаций. В настоящее время возможна разработка новейших интегральных трансиверов, с которыми автосигнализация получит дальность канала извещения в 10 км в загородных условиях, а значит, в городской среде система будет успешно работать на 1-2 км.

Не стоит забывать и о возможности выбора интегральными устройствами частоты передачи, которая не будет выходить за пределы разрешенного диапазона. Такая способность системы будет крайне удобно в зашумленном эфире в узкой полосе. Вы можете перейти по сетке от частоты помех, получая тем самым оптимальную дальность и скорость передачи информации в канале связи. Кроме того, такая технология позволяет успешнее противодействовать преступникам, которые могут попытаться создать радиопомехи канала, тем самым, делая невозможной постановку автомобиля на охрану.

Первые попытки в области запуска в серию интегральных приемников сделали популярные российские компании «Альтоника» и «Меджик Системз», а вот азиатские конкуренты в настоящий момент еще не продемонстрировали подобных разработок.

Конструирование радиотракта невозможно без проведения ряда испытаний в калиброванном помеховом поле, которое должно заменить фон центральных городских улиц. При этом для воспроизводства реально записанного помехового фона используется несколько передатчиков. Подобные независимые испытания позволили установить, что большинство протестированных сигнализаций демонстрируют дальность связи на порядок меньше заявленной. Возможно, производители проводили исследования в загородных условиях с низким уровнем шума, однако даже при отключении помех далеко не все автосигнализации достигают указанных в документации показателей. Таким образом, можно предположить о недобросовестном информировании потребителей со стороны некоторых компаний, занимающихся распространением на нашем рынке своих охранных комплексов.

Проблемы дальности связи

Существует мнение, что, скорее всего, в многокилометровом извещении нет реальной необходимости, поскольку на таком расстоянии все равно человек не сможет произвести эффективных действий по защите своей собственности. Однако запас дальности все же лишним не будет, по крайней мере, вы будете уверенны, что с вашим автомобилем все в порядке. Последнее время тенденция в производстве автосигнализаций демонстрирует непрерывный рост дальности связи. К тому же, резкий рост в развитии охранных систем может произойти при принятии российским законодательством нормативного акта о возможности использования без обязательного разрешения передатчиков да частоте 2,4 ГГц при передаче телеметрии. И возможно, подобное решение уже не за горами. В этой части эфира уже нет таких помех, как в диапазоне 433 МГц, засоренном из-за множества телевизионных каналов.

В том случае, если закон будет принят, конструкторы смогут сократить длину антенн, кроме того, крайне вероятен всплеск дизайнерских решений, освобожденных от жесткой необходимости монтировать длинный проводник. Так, мощность в 10 мВт и частота в 2,4 ГГц сразу же позволит получить километровую дальность связи. Также не стоит забывать, что коротковолновое излучение в городских условиях значительно лучше преодолевает арматурную обрешетку строений, более эффективно многократно отражается от препятствий, являющихся непрозрачными на данной частоте, и практически не поглощается городскими строительными конструкциями. Все перечисленное позволяет многократно увеличить реальную дальность связи. Предприятия по производству микротрансиверов уже подготовили к запуску в серию целые линейки продуктов, способных успешно работать на данной частоте.

Источник: Хоттабыч-авто: Установка автосигнализации с обратной связью
При цитировании материалы активная ссылка на сайт обязательна

Для того чтобы купить автосигнализацию с установкой – воспользуйтесь нашим сайтом!

433 или 868 мегагерц? | AutoStudio.

433 или 868 мегагерц?

Все чаще автомобильные сигнализации используют для связи между машиной и брелоком не традиционную частоту 433 мегагерц, а более высокую – 868 мегагерц. Что это за новый тренд и какие преимущества получает владелец охранной системы, радиоканал которой работает на этой частоте?

Все мы знаем, что рост частот в компьютерах, в мобильной связи и в прочей современной технике наглядно отражает для обывателя этапы её эволюции. Прогресс затронул и автомобильные охранные системы – появляется все больше моделей с частотой 868 МГц. На эту же частоту постепенно мигрируют стационарные системы охраны для помещений и пожарные сигнализации. В чем смысл такого «частотного реформирования»? Autostudio с удовольствием вам расскажет все в деталях.

Чем плох диапазон 433 МГц?

Во всем мире существуют диапазоны радиочастот, отведенные для безлицензионного использования. Один из самых популярных среди них – 433 МГц. Этот диапазон простирается от 433 до 447 МГц, и удобен тем, что если мощность передатчиков радиооборудования не превышает 10 милливатт, то конечному покупателю не требуется договариваться с радиочастотными службами о разрешениях и лицензиях. Помимо безлицензионности 433 МГц привлекателен хорошим радиусом действия в городской застройке и компактными размерами антенн, вследствие чего на частоте 433,92 МГц до недавнего времени работало подавляющее большинство брелоков автосигнализаций.

Со временем популярность и массовость не могли не сказаться на загрязнении частоты. Всевозможное оборудование, функционирующее вблизи 433 МГц, создает существенные помехи друг другу, ухудшающие стабильность работы, а то и вовсе прерывающие её. Пульты управления шлагбаумами и воротами, устройства для регулировки освещения и радиоуправляемые розетки, детские игрушки и портативные радиостанции – все это и множество другой аппаратуры использует диапазон 433 МГц. Даже домашние погодные станции имеют располагаемый за окном беспроводной датчик давления, температуры и влажности, который связывается с базовым блоком на частоте 433 МГц. И в результате многие автовладельцы больших городов уже столкнулись с ситуациями, в которых машина не реагирует на исправный брелок в зоне сильных радиопомех или, при наличии функции контроля канала, поднимает тревогу, не сумев подтвердить связь. Бывали прецеденты, когда автомобиль приходилось вручную или на тросе вытаскивать из зоны помехи, и только после этого его удавалось снять с охраны и завести.

Встречаем 868 МГц.

Радиооборудования вокруг нас становится с каждым годом все больше, и улучшения ситуации с помехами не предвидится – только наоборот. Поэтому одним из методов борьбы со сложившейся ситуацией является переход на новый диапазон – не засоренный помехами, обладающий всеми достоинствами нынешнего, и в чем-то даже его превосходящий. Речь идет о диапазоне от 868 до 870 мегагерц, который принято называть просто 868 МГц.

Как и 433 МГц, он является безлицензионным, и открыт для использования в большинстве стран мира и в России. Разрешенная мощность в нем составляет все те же 10 милливатт, но проникающая способность радиоволн выше, а ценные метры дальности действия не съедаются помехами, обеспечивая высочайшую защиту — как от случайных, так и от преднамеренных помех. Да и антенны передающих устройств (брелоков и меток) становятся еще меньше, и без ущерба для эффективности часто полностью прячутся внутри брелоков, уменьшая риск поломки и делая устройства эргономичнее.

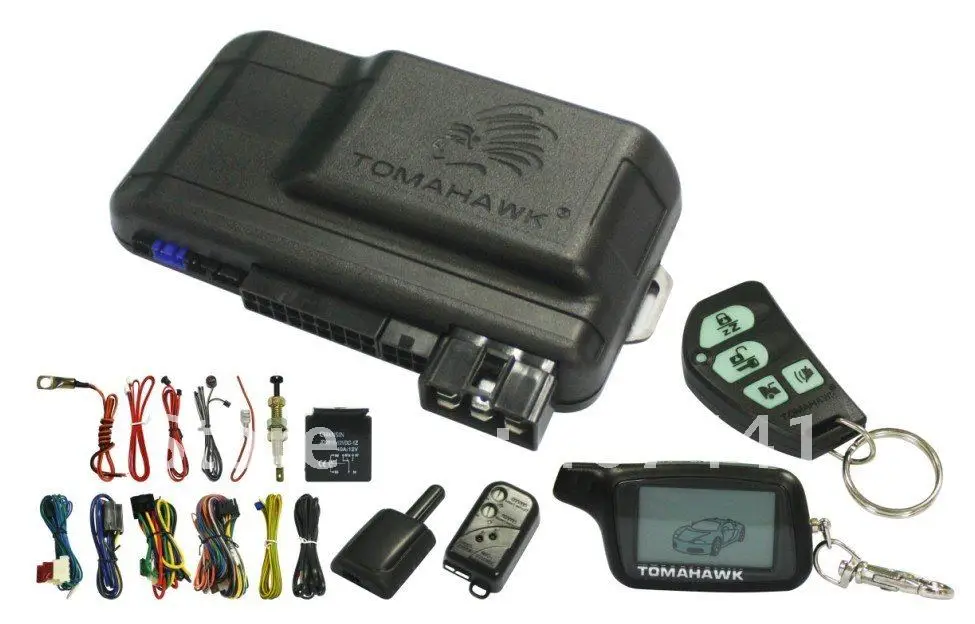

Высокочастотные сигнализации появляются как у флагманов рынка (к примеру, Pandora DXL 5000 new), так и прочих брендов (Alligator CM-30G, Sheriff ZX-1095, Tomahawk 9.5, Pantera SLK-868RS и т.д.). Многие производители автосигнализаций, работающих в диапазоне 868 МГц, уже обещают до 1000 метров дальности подачи команд с брелока, и до 5000 метров – обратной связи от машины к брелоку. Хотя, конечно же, несмотря на то, что при прочих равных 868 дальнобойнее, чем 433, нельзя забывать, что все эти «маркетинговые километры» проявляются лишь в неких идеально-виртуальных условиях, и в реальности могут быть значительно ниже.

Есть ли альтернатива?

Разработчиков автомобильного охранного оборудования также весьма привлекает диапазон 2,4 ГГц. Хотя это и относительно загруженный диапазон (на этих частотах работают Wi-Fi-интерфейсы компьютеров, смартфонов, точек доступа и т.п.), но при этом и чрезвычайно дальнобойный. Сегодня на 2,4 ГГц уже успешно работают метки иммобилайзеров, рассчитанные на сверхмалый радиус действия в 2-3 метра, но на этой же частоте вполне возможно обеспечить надежную работу брелков на расстоянии около километра – причем километра в реальных условиях, а не в лабораторных. Волны 2,4 ГГц слабо затухают в городской архитектуре, отлично переотражаются и имеют существенно больше шансов дойти до цели при прочих равных условиях, нежели более низкочастотные.

Впрочем, какой бы ни была частота радиоканала, дальнобойность мобильной связи пока вне конкуренции. В моделях сигнализаций, где присутствует GSM-модуль, брелок играет вторичную вспомогательную роль (а иногда и вовсе отсутствует), и, безусловно, проигрывает мобильному телефону в дальности связи. Телефон позволяет быть на связи со своим автомобилем практически всегда и из любого места – будь то оповещение владельца о происходящих тревожных событиях, получение информации о температуре двигателя или напряжении аккумулятора, передача команд, типа дистанционного запуска, прослушивание звуков в салоне и рядом с машиной в режиме реального времени или мониторинг её местоположения.

Весь этот набор функций для комфорта и безопасности всегда находится в вашем телефоне, не боится практически никаких помех и зависит лишь от баланса на сим-карте. Подобным функционалом обладают, к примеру, такие модели сигнализаций, как AUTOLIS Mobile, Pandora DXL 4300/4400, Pandora DXL 3700, Pandora DXL 3900, Pandora DXL 3910, Pandora DXL 3930, Pandora DXL 5000, StarLine E90 GSM, StarLine A94 GSM, StarLine B94 GSM, StarLine B94 GSM/GPS, которые специалисты Autostudio заслуженно считают наиболее надежными в плане обеспечения круглосуточной стабильной связи машины с хозяином.

Как это устроено?..

См. также № 17, 19/05

Радиобрелок сигнализации. У владельца автомобиля рядом с ключом зажигания, как правило, лежит радиобрелок сигнализации, который позволяет открывать и закрывать машину на расстоянии. Большинство современных машин оборудовано электронной системой блокировки дверей. Программируют автомобильный микропроцессор и соответствующий брелок с помощью динамического кодирования: при каждом нажатии на кнопку радиобрелка изменяется код, причём уникальным образом для каждого автомобиля. Поэтому открыть дверцы чужого авто невозможно. По такому же принципу часто работают автоматические двери современных гаражей. Технология динамического кодирования успешно используется уже более десяти лет, и не было отмечено ни одного случая взлома. Для случаев, когда у водителя заняты руки, а брелок где-то в кармане, специалисты создали так называемую пассивную систему автосигнализации, которая начинает работать при нажатии на дверную ручку автомобиля. Радиопередатчик изнутри машины посылает сигнал с целью опознать код брелка или электронного чипа в специальной карточке, хранящихся в карманах или сумке владельца. Если эти коды совпадают с теми, что хранятся в микропроцессоре системы автосигнализации, двери открываются. Ещё одно устройство – иммобилайзер – является противоугонной системой защиты автомобиля, которая при повороте ключа зажигания запустит двигатель только тогда, когда код электронного чипа внутри ключа совпадёт с кодом чипа, находящегося внутри системы зажигания. В европейских странах, где установка иммобилайзера является обязательной, использование этой системы привело к снижению угонов на 50%. Для передачи сигнала в пассивных системах сигнализации и иммобилайзерах используется относительно низкая частота, 125 кГц. В активных системах автосигнализации применяются гораздо более высокие частоты (315 МГц в Японии и США), чтобы можно было найти свою машину на огромных парковках вблизи торговых центров. Европейские производители для этого пока используют 433 МГц, но скоро частота будет удвоена, т.к. в этом диапазоне становится очень тесно, ведь ежегодно число оснащённых такими системами автомобилей в мире становится на 2 млн больше.

При каждом нажатии на брелок в системе автосигнализации в соответствии с алгоритмом, своим для каждого автомобиля, генерируется обновляемое 32-битовое кодовое число. Уникальность этого кода позволяет открывать автомобиль только владельцу.

Знаете ли вы что?..

ШИНЫ. Низкое давление в шинах может приводить к их разрыву и заносу автомобиля. Поэтому производителям рекомендуется оснащать новые автомобили датчиками давления в шинах. В колесе рядом со штуцером для закачки воздуха помещают датчик, снабжённый радиопередатчиком, и когда давление воздуха в шине падает более, чем на 25% от рекомендованной величины, он передаёт сигнал компьютеру, а на приборном щитке загорается предупреждающий сигнал.

ГАРАЖИ. Первые системы для автоматического открывания дверей гаража появились в 1950-х гг. Они работали на одной фиксированной частоте, так что, имея одну систему, можно было открыть и закрыть двери всех гаражей в округе. К 1970-м гг. появились системы с программируемой интегральной схемой, которые позволяли владельцу, нажимая восемь клавиш, выбирать один из 256 секретных кодов. Сегодня для открытия гаражных дверей используются такие же системы, что и для автосигнализации, т.е. 32-битовое кодовое слово, позволяющее создать уникальный код из более чем 4 млрд возможных комбинаций

Жильё. Некоторые квартиры (или частные дома) тоже оснащаются аналогичными электронными замками. Это избавляет владельца от поиска ключей по карманам и сумкам, а также замочной скважины, если вокруг темно.

Когда владелец нажимает на копку радиобрелка, передаётся последовательность одинаковых 64-битовых сигналов, которые принимаются устройством внутри машины. Каждый сигнал содержит серийный номер устройства, кодовое число (каждый раз новое) и код команды (например: «Открыть двери»). Если серийный код совпадает с записанным в микропроцессоре системы, в приёмнике тоже генерируется кодовое число, и только в случае совпадения кодовых чисел брелка и приёмника контроллер получает сигнал выполнить команду. Кодовое число в системе автосигнализации каждый раз новое, и это защищает от злоумышленников, даже если они смогли считать посланный код радиосканером.
Если нажать на брелок чересчур далеко от автомобиля, то автосигнализация не сработает. Если после этого нажать на кнопку вблизи машины, код, посланный брелком, уже не совпадёт с кодом, выдаваемым микропроцессором внутри машины, т.к. брелок активировался на один раз больше, чем микропроцессор. В таком случае нужно нажать на брелок ещё раз, тогда микропроцессор, анализируя два последовательных кода, посланных брелком, сможет определить, «свой» он или «чужой». Если «свой», то коды между процессором и брелком согласуются, и двери откроются.

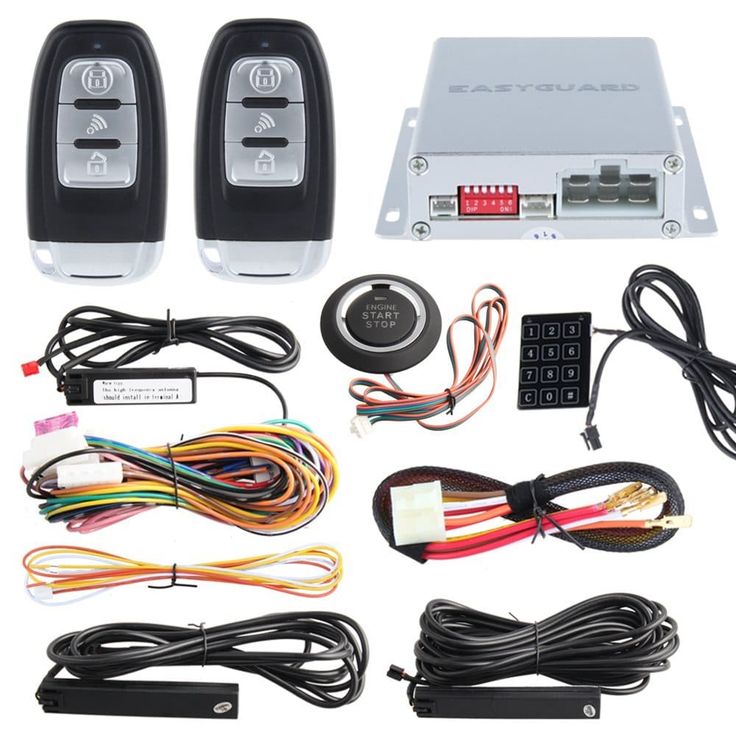

ПАССИВНАЯ СИСТЕМА АВТОСИГНАЛИЗАЦИИ. Если потянуть за дверную ручку автомобиля, радиопередатчик, находящийся внутри машины, пошлёт сигнал, способный обнаружить соответствующий радиобрелок (на расстоянии не более 1,5 м). Обнаружив его, радиопередатчик пошлёт кодовое число и, если в ответ брелок пришлёт ему такое же, дверь откроется.
ИММОБИЛАЙЗЕР. Водитель вставляет ключ в замок зажигания, в результате чего в находящейся там обмотке возникает магнитное поле, что порождает электрический ток в приёмоответчике, вмонтированном тоже в ключ зажигания. Микропроцессор системы зажигания передаёт кодовое число, и, если оно соответствует радиоприёмному устройству ключа, двигатель запускается.

Scientific American, 2005, January (N 1, v. 292), p. 92–93

Сокр. пер. с англ. К.Ю.БОГДАНОВА

Продолжение в №23

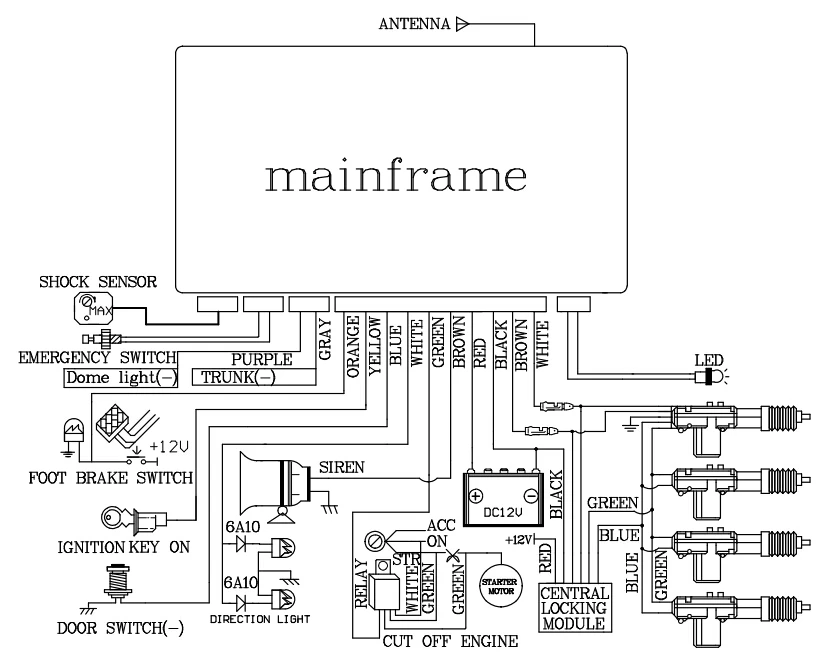

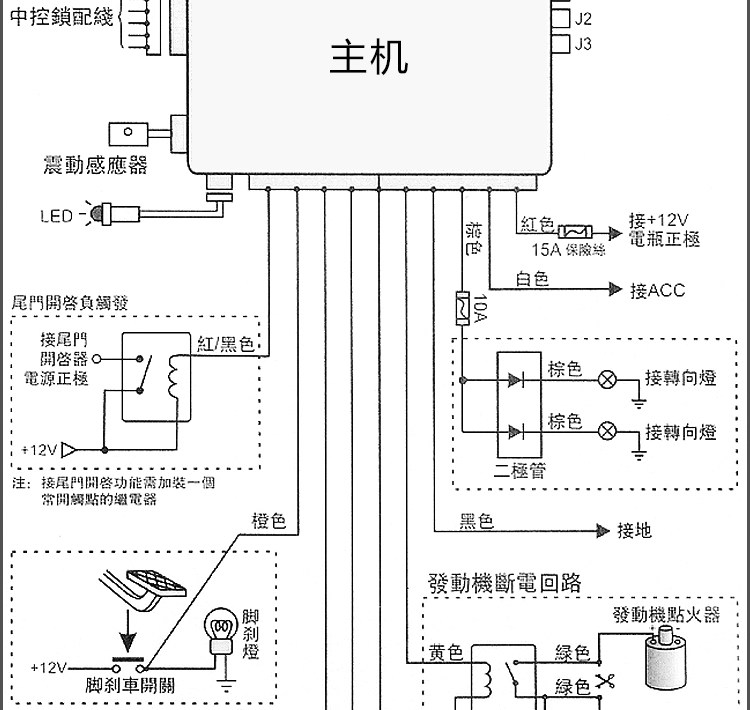

Схема устройства автомобильной сигнализации

Большинство ранее опубликованных в отечественной литературе автомобильных охранных устройств выполнено на отечественных аналоговых элементах — транзисторах, операционных усилителях, тиристорах и т. п.

Подобные отечественные электронные компоненты доступна многим, но схемы устройств на аналоговой основе требуют тщательного налаживания и настройки, недостаточно экономичны и термостабильны. Ниже рассмотрим схему автомобильной сигнализации построенной на отечественной «логике». Логический узел автосторожа содержит несколько цифровых микросхем серии К561. Это устройство длительное время успешно эксплуатировалось на «Жигули» ВАЗ 21063 и зарекомендовало себя как надежный охранник автомобиля.

Устройство может быть использовано не только в качестве автосторожа, но и для охраны квартиры, гаража и других объектов.

В дежурном режиме схема устройства практически не потребляет энергии. В течение двух минут после включения питания оно не реагирует на состояние подключенных к устройству охранной сигнализации датчиков автомобиля. Владелец автомобиля без спешки может закрыть капот, багажник, проверить, надежно ли закрыты все двери. Спустя две минуты схема автосторожа автоматически анализирует состояние датчиков и либо переходит в дежурный режим, либо подает прерывистый звуковой сигнал тревоги.

Схемой автомобильной сигнализации предусмотрена пяти-, семи-секундная задержка срабатывания автосторожа при открывании любой из дверей и немедленная подача сигнала тревоги при открывании багажника или капота. Длительность подачи сигналов тревоги — 2 мин, частота их прерывания — 0,3…0,5 Гц.

Принципиальная электрическая схема автомобильной сигнализации представлена на рис. 1, а схема его внешних соединений — на рис. 2.

К контакту 2 разъема X1 устройства (рис. 2) подключают дверные переключатели. Контакт 4 разъема соединяют с кнопками SF1, SF2, связанными с крышкой багажника и капотом; возможно подключение к этому контакту дополнительных датчиков, в том числе вибродатчики реагирующих на колебания корпуса автомобиля. Через контакты 1 и 6 подводят к сторожу напряжение питания 12 В непосредственно от аккумуляторной батареи через переключатель SA1.1. Вторая группа этого переключателя (она подключена к контактам 7 и 8) использована для разрядки конденсатора С10 (см. рис. 1) одновибратора при отключении питания. Контакт 3 разъема соединяют с проводником, идущим от реле звуковых сигналов автомобиля к рулевой кнопке включения сигнала. Контакт 5 подключают к тому выводу замка зажигания, на котором появляется напряжение после поворота ключа.

Электронный автосторож (смотрите схему рис. 1) содержит две буферные ступени на транзисторах VT2 и VT3, два одновибратора на элементах DD1. 2, DD1.3 и DD2.2, DD2.3, два формирователя импульсов DD4.1, С7, R16 и DD4.2, С6, R15, элемент И DD2.1, генератор импульсов на частоту 0,3…0,5 Гц, собранный на элементах DD3.1, DD3.3, RS-триггер DD3.2, DD3.4, коммутатор звукового сигнала VT4, VT5 и формирователь одиночного импульса установки RS-триггера в исходное состояние при включении питания, выполненный на элементах DD4.2, R14, С5. Резистор R13 служит для разрядки конденсатора С5 при отключении питания. Конденсатор С9 повышает устойчивость работы RS-триггера.

Буферные узлы введены в соответствии с рекомендациями по применению микросхем К561 — при отключенном питании автосторожа на входы элементов DD1.1 и DD2.1 не поступает напряжение, даже если оно присутствует на контактах 2 и 5 разъема XI. Отличительной особенностью устройства автомобильной сигнализации является наличие цепи обратной связи с выхода одновибратора DD2.2, DD2.3 через цепь задержки R12C3 на один из входов элементов DD1.4, DD1.1, на второй вход которых поступают сигналы с датчиков. При низком уровне сигнала обратной связи, что соответствует процессу зарядки конденсатора С10, блокировано прохождение сигналов от датчиков на вход RS-триггера (на вывод 12 элемента DD3.4).

Длительность импульса одно-вибратора DDI.2, DD1.3 равна 5…7 с, она определяет задержку срабатывания устройства при открывании дверей. Длительность импульса второго одно-вибратора — DD2.2, DD2.3 — равна 2 мин. В течение этого времени сторож не реагирует на положение датчиков и не подает сигнал тревоги.

Узел на элементах VD1, VT1, R1 предназначен для стабилизации напряжения питания сторожа.

При включении — питания формирователь R14C5 DD4.2 вырабатывает импульс высокого уровня, который устанавливает RS-триггер в исходное состояние, при этом на выходе элемента DD3.4 устанавливается низкий уровень, блокирующий работу генератора импульсов.

Одновременно после включения питания начинается зарядка конденсатора С10 через резистор R19 и на выходе элемента DD2. 3 в течение двух минут (время зарядки этого конденсатора) присутствует напряжение низкого уровня. Оно блокирует прохождение сигналов с датчиков на одновибратор DD1.2, DD1.3 и на RS-триггер.

По завершении зарядки конденсатора С10 на выходе элемента DD2.3 устанавливается высокий уровень, который снимает блокировку сигналов с датчиков, — автосторож переходит в дежурный режим.

Если теперь открыть дверь автомобиля, откроется транзистор VT3, на верхнем по схеме входе элемента DD1.1 появится единичный уровень. В результате отрицательный перепад напряжения запустит одновибратор DD1.2, DD1.3, который сформирует импульс низкого уровня длительностью 5…7 секунд. По положительному перепаду напряжения этого импульса формирователь на элементе DD4.1 выработает короткий импульс низкого уровня, поступающий на один из входов элемента DD2.1. К появлению сигнала низкого уровня на других входах элемента DD2.1 приведет также включение зажигания (так как откроется транзистор VT2) и открывание капота или крышки багажника.

Единичный импульс с выхода элемента DD2.1, инвертируясь в элементе DD1.4, поступает на один из входов RS-триггера и переключает его в состояние, когда на выходе элемента DD3.4 появляется высокий уровень. При этом включается генератор DD3.1, DD3.3, его импульсы открывают транзисторы VT4, VT5, периодически включая реле звуковых сигналов автомобиля.

В момент переключения RS-триггера отрицательный перепад напряжения с выхода элемента DD3.2 запускает одновибратор DD2.2, DD2.3, который формирует импульс низкого уровня длительностью 2 мин. В течение этого времени снова оказывается блокированным прохождение сигналов с датчиков устройства. Спустя 2 мин одновибратор возвращается в исходное состояние, на его выходе снова появляется сигнал единичного уровня. Положительный перепад напряжения возвращает RS-триггер в исходное состояние, поэтому прекращается подача звуковых сигналов. Через короткое время задержки, зависящее от номиналов цепи R12C3, прекращается блокировка сигналов датчиков — сторож снова переходит в дежурный режим.

Если в этот момент поступит сигнал хотя бы с одного из датчиков, цикл повторится.

Все резисторы в устройстве — С2-23 или МЛТ. Конденсаторы С2, С4, С5, С10 — К50-16, С8 — К10-47а, остальные — КМ-56. Транзисторы КТ815Г можно заменить на КТ817Г; КТ361Г — на любой из серии КТ3107; КТ315Г — на любой из серии КТ3102 или использовать зарубежные аналоги. Вместо микросхем серии К561 можно использовать соответствующие из серии К176. Разъем X1 — любые с необходимым числом контактов. Проводники к переключателю SA1.2 (см. рис. 2) следует поместить в экранирующую оплетку, иначе одновибратор DD2.2, DD2.3 будет запускаться от помех.

Выводы 14 всех микросхем соединяют с эмиттером транзистора VT1, а выводы 7 — с общим проводом. Следует также между эмиттером транзистора VT1 и общим проводом включить параллельно два конденсатора: один оксидный емкостью 33…68 мкФ на напряжение 16 В, а второй — керамический емкостью 0,1 мкФ.

Устройство, собранное без ошибок и из исправных электронных компонентов, обычно начинает работать сразу. Иногда требуется только скорректировать временные интервалы. Резисторы R10 и R19 подбирают по требуемому времени задержки. Увеличение емкости конденсатора С10 сверх 150 мкФ и сопротивления резистора R19 сверх 820 кОм нежелательно.

Подбирая резистор R17 или конденсатор С8, устанавливают частоту прерывания звукового сигнала в пределах 0,3…0,5 Гц.

Статьи по теме:
Две простые схемы для противоугонной сигнализации автомобиля
Электронное оборудование автомобилей и мото техники

Разбираемся подробно как работает брелок автосигнализации

Содержание

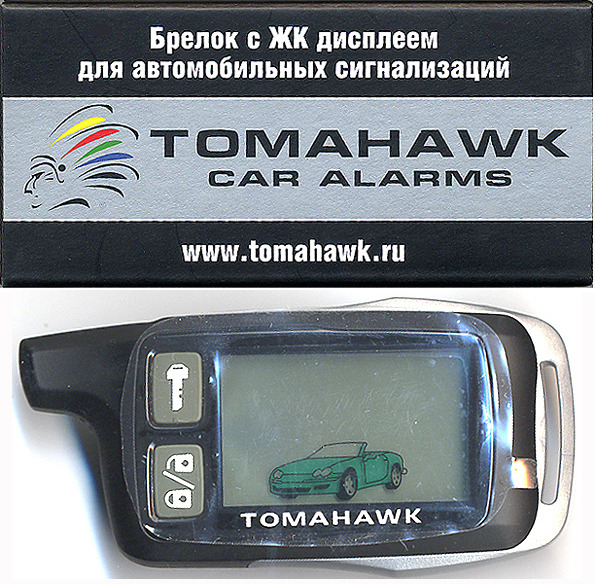

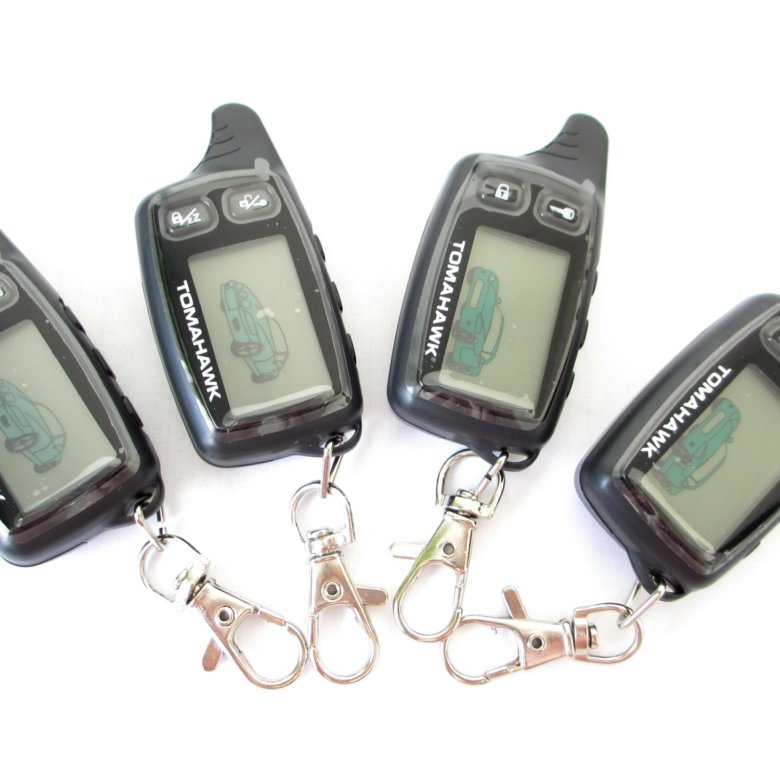

Как работает брелок автосигнализации

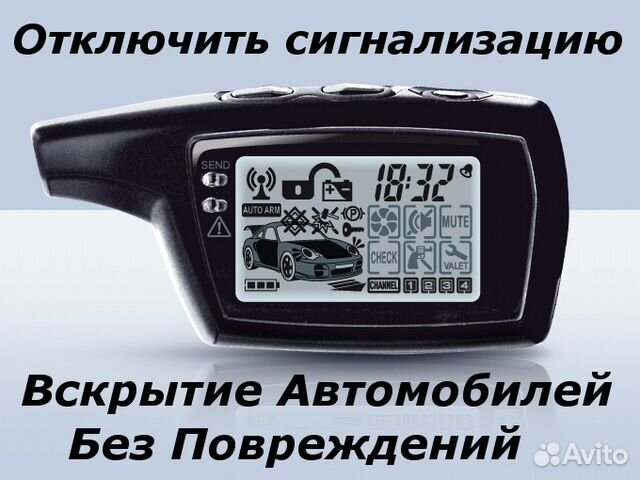

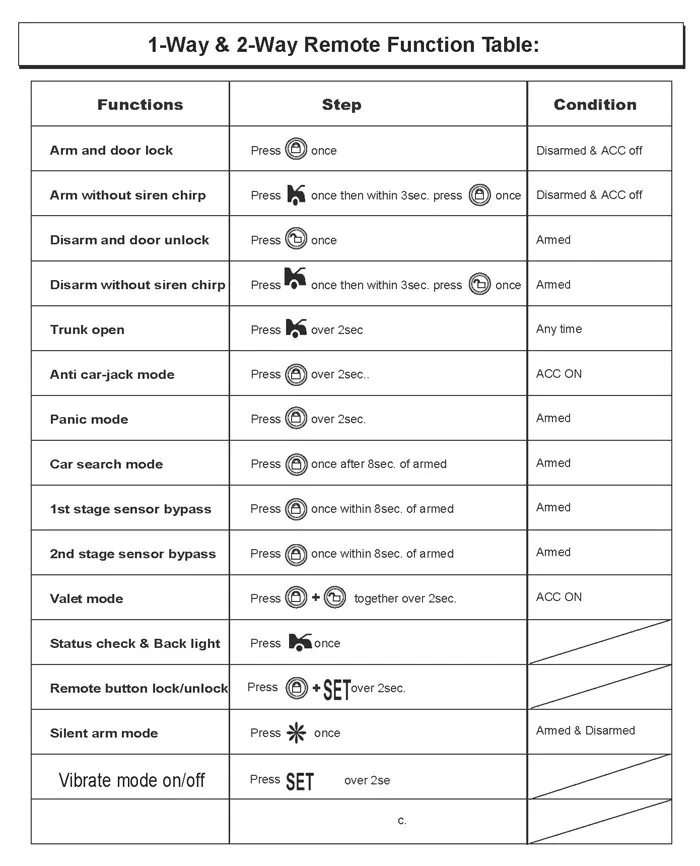

Брелок сигнализации — средство управления охранной системой автомобиля
Что такое уникальный код брелока?
Дизайн передатчика: так ли это важно?
Некоторые особенности устройства и эксплуатации брелоков
Если не работает брелок сигнализации
Автомобиль не реагирует на дистанционный пульт сигнализации
Проверьте батарейку в дистанционном ключе-брелке автомобиля
Неисправные контакты батарейки в автомобильном ключе
Перепрограммирование дистанционного ключа автомобиля после замены батарейки
Поломка охранной системы автомобиля
Виды брелоков и их характеристики

Неисправности автосигнализации наиболее часто связаны с работой коммуникаторов. Сегодня мы рассмотрим часто встречающиеся причины неполадок, а также разберемся, как можно ликвидировать проблемы самостоятельно.

Нуждаетесь в обеспечении безопасности автомобиля? Тогда не обойтись без установки автосигнализации. Для управления сигнальным комплексом используют брелок. Обычно он входит в комплектацию устройства. Его основная функция – передавать команды в ЭБУ комплекса. Блок расшифровывает поступивший сигнал и приводит команду в действие.

Что такое уникальный код брелока?

Производители противоугонных комплексов стараются обеспечить удобство использования для клиентов и безопасность их автомобилям. Именно поэтому для каждого коммуникатора разрабатывают уникальный шифр. Благодаря этому снижаются шансы злоумышленников при попытке попасть внутрь салона, и даже с помощью другой техники не удастся отключить или перезаписать программу сигнализации.

Формирование кода происходит путем нажатия комбинации клавиш на коммуникаторе. Для обслуживания одного транспортного средства можно записать в программу несколько кодов. Их используют для замены или в качестве дополнительной защиты. Это становится актуальным, когда первый коммуникатор теряют или ломают.

Всегда шла и до сих пор идет борьба между производителями сигналок и злоумышленниками. Первые постоянно придумывают и совершенствуют системы безопасности, а вторые регулярно придумывают изощренные способы взлома.

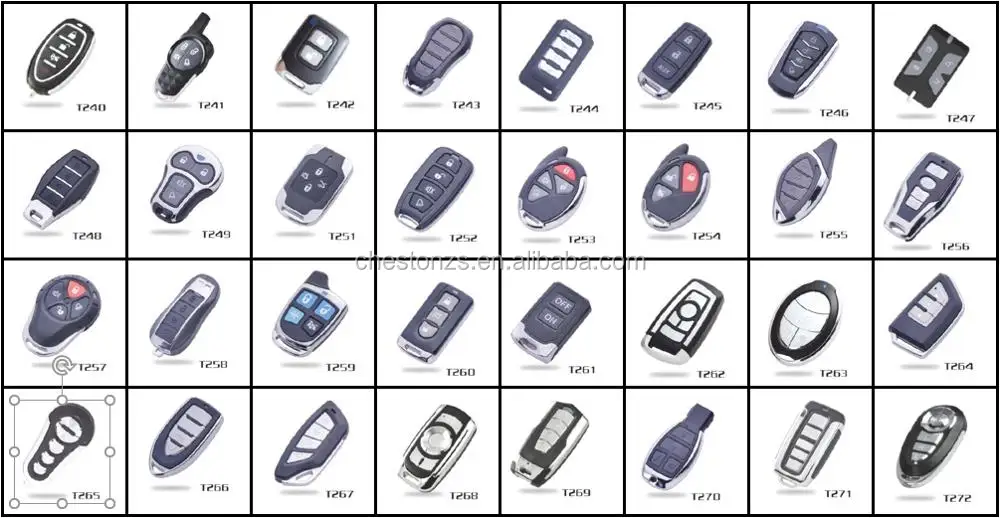

Дизайн передатчика: так ли это важно?

Всем намного приятнее пользоваться красивыми вещами. Некоторые производители буквально соревнуются друг с другом в изготовлении необычных коммуникаторов. Чаще всего брелки изготавливают в форме бумеранга или песочных часов. Есть более простые варианты, например, как у Старлайн А-8, у них коммуникатор выглядит довольно просто: прямоугольная форма и маленький антенный модуль.

Но, для большинства автовладельцев на первом месте «начинка». И во многом они правы. Хотя девушки совсем не откажутся от симпатичного на вид брелока. Большая часть производящих компаний при создании техники придерживается своего стиля, пытаясь сделать оборудование уникальным.

Несмотря на различия в дизайне, все брелки небольшого размера. Они легко помещаются в ладони, и их вес составляет всего несколько грамм. Все это делает коммуникатор удобным при эксплуатации.

Некоторые особенности устройства и эксплуатации брелоков

Превалирующая часть коммуникаторов оборудована ЖК-экраном. На нем отображается информация о текущем состоянии автомобиля. При возникновении экстренной ситуации все мгновенно высвечивается на экране.

Все модели отличаются радиусом действия. Это величина, характеризующая расстояние передачи сигнала от брелка до управляющего блока. Чаще всего радиус действия максимально равен 50 м, но бывают те модели, которые работают на дальности 100 м.

Коммуникатор может работать от обычных мизинчиковых батареек. Заменять их рекомендуется один раз в год. На некоторых устройствах отображается индикатор, он демонстрирует текущий заряд АКБ. Это удобно, потому что можно вовремя заметить снижение заряда и поменять батарею. Иначе внезапный выход из строя может принести немало хлопот.

Не удается деактивировать тревожный режим? Машина отказывается распознавать указания коммуникатора? Или функция бесключевого доступа не реагирует на ключ-брелок? Эти проблемы для многих – не новость. Таковое происходит чуть ли не ежедневно.

Сегодня мы изучим с вами несколько возможных проблем, которые связаны с работой коммуникатора. Из нашего руководства вы узнаете, по каким причинам чаще всего ломаются брелки и что нужно предпринять в сложившейся ситуации.

Изучив основные причины, вы поймете, что разобраться с неисправностью довольно легко самостоятельно.

Часто встречающаяся причина – разряженная или изношенная батарейка. Установка новой батареи исправит все.

Замена батарейки не всегда становится выходом из положения. Коммуникатор даже с новой батарейкой иногда не связывается с сигналкой. Это охватывает машины, которые оснащены бесключевым доступом.

Представим, что вы заменили элемент питания. Подошли вплотную к двери автомобиля с ключом, а они по-прежнему не открываются, а сигнализация не отключается? Тогда остается только перезаписывать программу передатчика.

Некоторые автовладельцы справляются самостоятельно. Но, бывают модели сигналок, где даже замена батареи требует дальнейшего обращения в сервисный центр. Там специалисты прошивают устройство.

У неисправного коммуникатора проблема иногда заключается в нерабочих клавишах. Тут уже своими руками ничего не поделать, придется купить новый ключ или отдать старый передатчик в ремонт.

Автомобиль не реагирует на дистанционный пульт сигнализации

Допустим, вы дали команду снять блокировку, а «железный друг» не среагировал? Убедитесь, что проблема кроется именно в передатчике. Кроме поломки коммуникатора, можно продиагностировать электронику или само охранное оборудование.

Чтобы проверить работу брелка, достаточно вспомогательным передатчиком отправить сигнал системе безопасности. Дополнительные коммуникаторы всегда идут в комплектации к устройству. Некоторые производители предоставляют два ключа, а некоторые – три.

Если после проверки дополнительного передатчика, автомобиль также не реагирует на команды, попробуйте проверить электронику. Наиболее часто так развивается механическая или электронная неполадка дверных замков. Бывает, что проблема заключается в том, что система не распознает команду из-за сломанного антенного модуля.

А вот, если второй передатчик разблокировал транспорт, значит проблема именно в главном коммуникаторе. Возможно, нужно просто заменить батарею. Если у вас нет дополнительного передатчика, для начала проверьте заряд батареи.

Проверьте батарейку в дистанционном ключе-брелке автомобиля

Для коммуникаторов применяют семь разновидностей элементов питания. Некоторые модели допускают использование аккумуляторных батарей, которые можно заряжать от замка зажигания.

Но, производители последних лет стараются выпускать технику, работающую на обычных батарейках. Поэтому с разрядившимся элементом питания чаще всего сталкиваются владельцы новеньких авто.

Нештатные сигналки идут в наборе с передатчиками. Подавая с них команды, можно отпирать и запирать дверь. Все они работают на батарейках.

Перед заменой элемента питания, нужно узнать, какой тип использовался изначально. Это можно сделать несколькими методами. Наиболее простой – разобрать устройство и рассмотреть батарейку.

Производитель указывают такую информацию в инструкции. А еще она всегда доступна звонящим клиентам в сервисный центр или ищущим ее на форумах. Быстрее и проще будет открыть коммуникатор самостоятельно. На батарейке будет указана маркировка.

Наиболее распространены «таблетки» и «мизинчики». После распознавания типа, нужно проверить напряжение. Для этого нужно иметь мультиметр.

Вставив новый элемент питания, сразу проверьте пульт. Система безопасности среагировала? Значит, вы решили проблему.

Если ответа на команду не последовало, а второй коммуникатор беспроблемно отпер двери, значит нужно проверить целостность контактов первого брелка.

Когда брелок долгое время разряжен, система может «забыть» его. Тогда придется перезаписывать программу.

Неисправные контакты батарейки в автомобильном ключе

Люди часто не умеют аккуратно обращаться с техникой. Часто ключи небрежно роняют на землю или даже в лужу. Такие ситуации непременно заканчиваются поломками.

Наиболее популярная причина – повреждение контактов или изнашивание клавиш.

Чтобы проверить состояние контактов и клавиш, нужно просто осмотреть их. Открывают брелок, вытаскивают питающий элемент и осматривают контакты. Так можно обнаружить любое повреждение или окисление.

Обязательно проверьте, насколько плотно подсоединены клеммы. При свободном перемещении контактов непременно будут повреждения в зоне соединения контактов и платы передатчика.

Исправное состояние контактов заставляет задуматься и проверить клавиши. Большинство передатчиков оборудовано прорезиненными клавишами. Они со временем изнашиваются, стираются или повреждаются.

Внимательно осмотрите клавиши. Проверьте, может некоторые кнопки западают? Или свободно нажимаются. Все это становится причиной ремонта.

Перепрограммирование дистанционного ключа автомобиля после замены батарейки

Соединение по радиоканалу коммуникатора и ЭБУ должно быть идеальным. Поэтому при севшем заряде оборудование не считывает посланные команды и не деактивируется.

После установки новой батареи нередко система безопасности перестает определять коммуникатор. Это случается из-за сбоя по радиоканалу. Тогда требуется перепрограммирование бесключевого доступа.

Иногда нужно инициализировать коммуникатор с новой батарейкой. Это делается при запуске зажигания. Рекомендуется руководствоваться инструкцией по применению.

Способов восстановления работы ключа достаточно много и описать их все практически невозможно в формате небольшой статьи.

Проще всего воспользоваться стандартным ключом. Открыть им дверь, сесть в салон, захлопнуть дверь и установить ключ в замок зажигания.

Провернуть ключ, не включая мотор. Перевести его в изначальное состояние. Эти действия нужно повторить столько раз, пока не прозвучит звуковое оповещение. Оно будет означать, что противоугонный комплекс можно настраивать заново.

После сигнала воздействовать на клавишу снятия блокировки и дождаться следующего оповещения. Оно будет означать синхронизацию ключа с сигналкой.

Как только вспыхнут осветительные приборы, установите ключ в замок зажигания и включите приборную панель. Важно! Не заводите мотор! Включенный ДВС может спровоцировать выход машины из окошка настроек. Тогда предстоит начать все по новой.

После проворачивания ключа следует воздействовать на клавишу блокировки или снятия блокировки транспорта. Осуществив все грамотно, внешняя осветительная техника или сигналы аварийки промигают неоднократно.

Не все машины отличаются таким простым методом синхронизации. Иногда требуется специальная техника, с которой работают только специалисты.

Поломка охранной системы автомобиля

Предположим, владелец перепробовал все из вышеизложенных методов, а сигнализация так и не заработала. Тогда, скорее всего, неисправность таится именно внутри нее. Стоит изучить состояние антенного модуля – он часто бывает сломанным. Нередко из строя выходит приемный радиоблок. Подобные неисправности не всем под силу, поэтому лучшим решением будет обращение к профессионалам.

Запомните, если вам ничего не помогло и дело в сломанном коммуникаторе, который требует ремонта, то лучше купить новый передатчик. Иногда ремонт может обойтись дороже, чем приобретение нового передатчика.

Тем более на сегодняшний день можно отыскать брелок от поддержанной машины. Такие пульты дистанционного управления стоят гораздо дешевле новых. Здесь можно отметить только один минус: прописать такой коммуникатор самостоятельно не получится, придется обращаться за помощью к специалистам.

Поэтому такая экономия может обернуться большими расходами. Лучше вовремя одуматься и приобрести новый брелок.

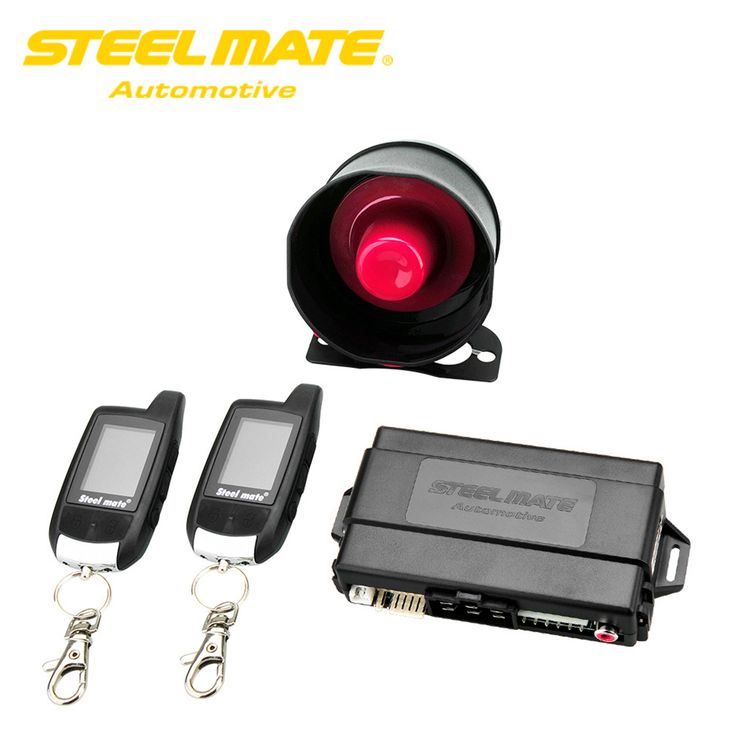

Виды брелоков и их характеристики

Все передатчики отличаются друг от друга по трем критериям:

Радиус действия;
Частота сигнала;
Тип батарейки.

Самые первые модели охранного оборудования и современная бюджетная техника без обратной связи работают на расстоянии 500-700 м. Иногда это может зависеть от окружающей обстановки. Вспомогательный коммуникатор дает возможность управлять сигналкой на расстоянии 15-20 м.

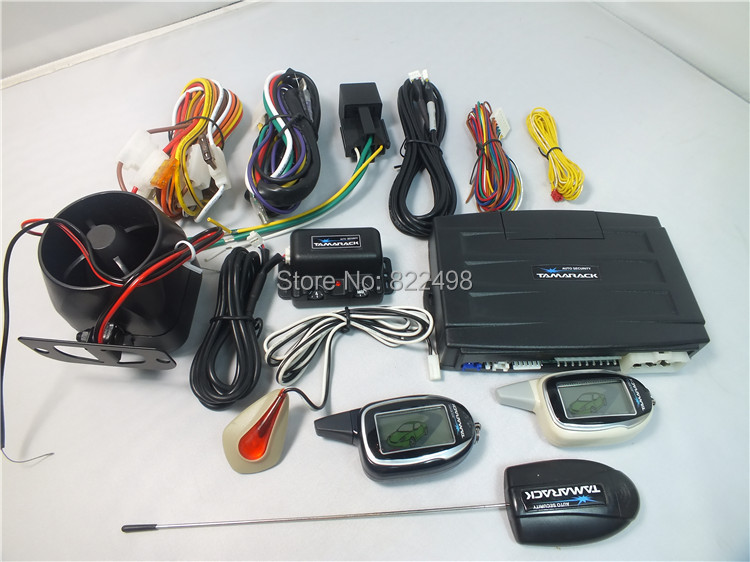

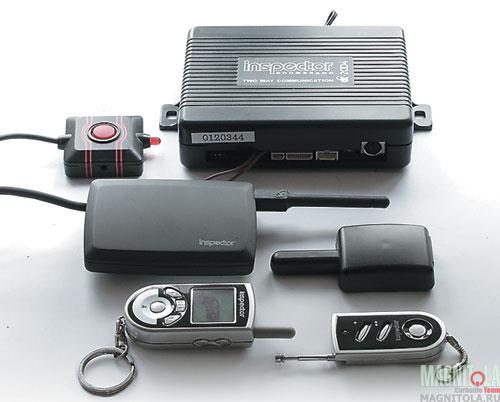

Немного по-другому обстоят дела с передатчиками с двухсторонней связью. Они работают примерно в 1-2 км от транспорта. Это тоже зависит от окружающих условий. Функциональность пультов управления с обратной связью довольно богатая и обширная. Автовладелец может самостоятельно провести тонкую настройку под свои потребности или можно доверить это дело профессионалам.

Если основной передатчик сломался или потерялся, то можно воспользоваться вспомогательным пультом управления. При этом очень важно вовремя купить такой брелок и настроить нужные параметры. Есть еще один выход – отремонтировать старый коммуникатор.

Все передатчики работают с частотой сигнала равной 420-440МГц. А об элементах питания мы уже говорили: они работают на «таблетках» с напряжением 3В, а другие на «мизинчиках» с напряжением 1,5В.
