Антикорозийка для авто: какая лучше

Лучшие антикоррозийные средства для автомобиля способны предотвратить развитие коррозионных процессов, происходящие в металлических деталях автомобиля. Многие владельцы автомобилей знают, что коррозия является непримиримым врагом металла. Разрушение деталей автомобиля под воздействием электрохимических и химических реакций приводит к значительному ущербу, сопоставимому с ущербом от дорожных происшествий. Основным негативным фактором является то, что коррозию невозможно предотвратить полностью, происходит только ее замедление.

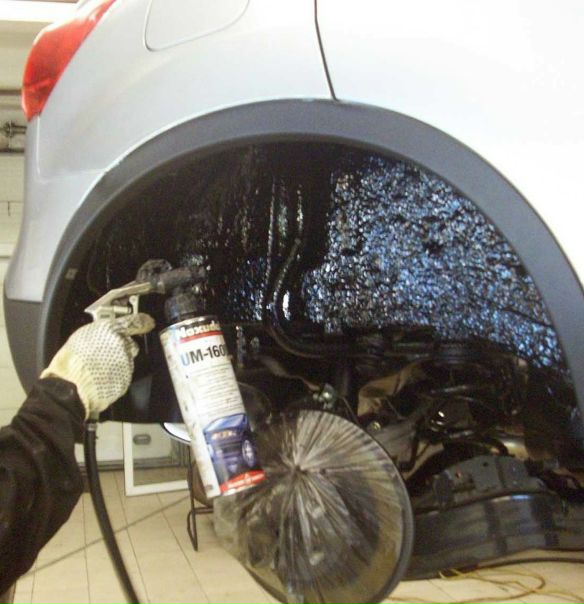

Для защиты кузова и других частей автомобиля от возникновения ржавчины, его покрывают несколькими слоями лакокрасочного покрытия, которое образует непроницаемую пленку, препятствующую появлению коррозии. Но с течением времени герметичность этого покрытия становится менее эффективной. Это происходит даже у самых аккуратных водителей.

Факторы, влияющие на появление коррозии

• Абразивное действие твердых мелких частиц во встречном воздушном потоке при движении автомобиля.
• Наличие на дорожном покрытии множества агрессивных химических веществ.
• Влияние атмосферных осадков, влажности, перепады температуры.
• Разные механические воздействия.

В результате действия этих факторов на лакокрасочном покрытии периодически появляются сколы, царапины и трещины, металл в таких местах ничем не защищен, создаются благоприятные условия для возникновения ржавчины.

Для нейтрализации действия отрицательных факторов внешней среды и остановки возникновения коррозии, для кузова автомобиля существует множество средств защиты, которые называют «антикорами». Рассмотрим, что представляют собой автомобильные «антикоры» и какая антикорозийка лучше подходит для автомобиля.

Что такое антикоррозийное средство

Автомобильным антикором является специальное вещество, предназначенное для покрытия участков кузова, которые наиболее подвержены возникновению коррозии. К таким местам можно отнести арки колес, днище кузова и т.

д. Принцип действия антикоррозийного средства для автомобиля заключается в создании защитной пленки, покрывающей поверхность от появления коррозии.

Существует две группы антикоррозийных средств:

1. На битумной основе.
2. На восковой основе.

Также существует много разных добавок и присадок, обеспечивающих средству высокую эффективность: повышают характеристики прочности металла, замедляют процессы ржавления и т. д. Очень популярна стала группа материалов на полимерной основе или парафина с присадками из пластика, каучука и резины.

Любое антикоррозийное средство обладает гидрофобными свойствами, оно отталкивает воду, не позволяя ей задерживаться после мойки автомобиля или дождя. У начинающих автомобилистов может возникнуть вопрос по выбору лучшего антикоррозийного средства. Чтобы в этом разобраться, необходимо ознакомиться с особенностями и классификацией разных видов антикора.

Классификация средств против коррозии

В зависимости от содержания химических реагентов и особенностей использования, антикоррозионные средства для автомобилей разделяют на классы. Чтобы определить, какой антикор наиболее соответствует вашему автомобилю, необходимо тщательно изучить инструкции по их применению.

По химическому составу антикоры разделяют на:

• Восковые и парафиновые составы – создают эластичную пленку, предохраняющую поверхность от появления коррозии. Они обладают повышенной устойчивостью к перепадам температуры.
• Масляные невысыхающие составы – всегда находятся в жидком виде в течение всего срока службы, консервируют трещины и поры в материале, обладают хорошей заполняемостью.
• Жидкая пластмасса – целесообразно применение в качестве вспомогательных средств, так как она не обладает высокой долговечностью и надежностью.
• Составы на основе каучука и поливинилхлорида – обладают высокой надежностью и долговечностью, применяются в промышленных условиях.
• Мастики битумные – производятся их синтетических смол, служат для защиты покрытия от наружных механических воздействий, обеспечивают консервирование металлических поверхностей. Слой нанесения битумной мастики составляет обычно не более 400 микрометров.

Автолюбителям, которые хотят определить лучшее антикоррозионное средство, необходимо знать, что последние три класса антикора используются для предохранения наружных покрытий с легким доступом, а также для обработки труднодоступных мест автомобиля.

Требования к антикоррозионным средствам

Для решения вопроса выбора лучшего антикора, специалисты рекомендуют рассмотреть требования, предъявляемые к таким средствам.

Требования к антикоррозийным средствам для труднодоступных мест

• Перед выбором такого средства, следует выяснить его срок действия.
• Средство должно обладать гидрофобными свойствами, то есть, влага и вода, проникающая на обработанные участки, не должна там долго задерживаться, и быстро исчезала.
• Качественно заполнять все микропоры и микротрещины, заржавевшие участки.
• Иметь свойства хорошей адгезии, образовывать однородное покрытие.
• Не вредить лакокрасочному покрытию кузова автомобиля.

Среди такого вида антикоррозийных средств можно выделить масляные невысыхающие составы. Они постоянно находятся в жидком виде, что дает возможность качественно заполнить скрытые микротрещины. Также такое средство обладает более долгим сроком эксплуатации, так как он заполняет все вновь образующиеся повреждения. Масляные средства не обладают большой механической прочностью, поэтому они не подходят для наружного покрытия кузова.

Разработаны антикоры на парафиновой основе (на основе воска), действующие с большой эффективностью, находясь в жидком виде. Когда из состава полностью испарится растворитель, защитные свойства снижаются. Такой антикор наносят разными методами.

Восковое средство хорошо наносится на окрашенную поверхность, и на незащищенный металл. После сушки на поверхности металла появляется восковая пленка. Хотя такое средство обладает недостаточной адгезией и надежностью, но его эластичные качества покрытия держатся в течение всего периода действия состава.

Вторичная обработка одинаковыми составами будет бесполезной, так как под первым слоем уже прогрессирует ржавчина, и новый слой не проникнет в глубину поверхности. Большинству средств для труднодоступных мест не хватает проникающей способности, чтобы хорошо пропитать дефекты первого слоя и ржавчину. Поэтому содержащаяся влага способствует дальнейшему разрушению металла. В таком случае лучше применить масляный антикор, обладающий повышенной проникаемостью и способностью остановить коррозию, находящуюся под первым слоем.

Требования к антикоррозийным средствам для открытых мест

• Не разрушаться от воздействия мелких камней и дорожного щебня, вылетающего из-под колес автомобилей.
• Быть эластичными, не разрушаться при деформации кузова.
• Обладать хорошей адгезией.
• Нейтрализовать действие электролита, попавшего на кузов автомобиля.

Сегодня в продаже много подобных защитных средств. Их изготавливают на основе синтетических и битумных смол, включают в себя ингибиторы ржавчины. Такие средства могут выполнять несколько различных функций:

1. Обеспечивают защиту металла от внешних воздействий, однако такую же функцию выполняют и восковые средства.
2. Мастики на основе битума обеспечивают защиту кузова от механических повреждений. Здесь имеются в виду условия, в которых эксплуатируются колесные арки или нижняя часть кузова.
3. Столкновение с препятствиями, камнями вызывают повреждение защитного слоя. Качественные средства должны быть прочными и устойчивыми. Они намазываются толстым слоем на кузов, также являются хорошей шумоизоляцией. С их помощью можно уменьшить уровень вибрации кузова. Нанесение определенного слоя мастики снижает частоту резонанса деталей.

Битумные средства также делятся на:

1. Высыхающие средства.
2. Невысыхающие антикоры.

Мастики, которые постоянно находятся во влажном состоянии, обладают малой механической стойкостью, но долго сохраняют эластичность. Чтобы улучшить их параметры абразивной прочности в их состав добавляют диспергированный металлический порошок, состоящий из мелких металлических частиц.

Раньше в качестве таких частиц применяли алюминий, в настоящее время больше используется бронза. Новой разработкой стали цинковые битумные мастики и каучуковые поливинилхлоридные мастики.

Технология нанесения ПВХ средства заключается в том, что полимер плавится, затем наносится на поверхность металла. Это наиболее долговечное покрытие от коррозии в настоящее время. Наилучшие поливинилхлоридные покрытия обладают большой прочностью и эластичностью, а также повышенной степенью адгезии поверхности металла и нанесенного средства.

Вместе с вышеназванными антикоррозионными средствами в настоящее время применяют жидкий пластик. После его нанесения создается пластмассовая полимерная пленка, обеспечивающая качественную защиту лакокрасочного покрытия от воздействия песка и камней. Это средство наиболее широко используется для передней части капота арок колес и других элементов. Но, антикор в виде жидкого пластика не способен обеспечить основную защиту от ржавчины, так как не обладает высоким уровнем защиты от механических повреждений.

Но как вспомогательная защита – он вполне подходит.

Только после оценки рассмотренных критериев можно определить, какая антикорозийка лучше подходит для автомобиля.

Советы по выбору антикора

​При выборе антикоррозионного средства для собственной машины вряд ли какой-либо специалист сможет дать рекомендации по универсальности того или иного средства, подходящего для абсолютно всех задач. Широкий ассортимент антикоррозионных средств дает возможность водителям организовать эффективную защиту своего автомобиля, учитывая при этом все особенности конструкции.

Распространенные антикоррозийные средства:

• Мовиль – средство с повышенными проникающими свойствами, защищает автомобиль от ржавчины и лишней влаги. После обработки мовилем создается слой воска, обладающий высокой долговечностью и надежностью.
• Мастики на основе битума и каучука – служат для незащищенных лакокрасочным слоем мест, крыльев, пола в салоне.
• Мастики резинобитумные – хорошо зарекомендовали себя при больших перепадах температур, при обработке внутренних и наружных частей автомобиля. Слой мастики обладает хорошей эластичностью и хорошо удерживается при отрицательных температурах, не отслаивается и не трескается.
• Мастики сланцевые – их используют для днища кузова автомобиля и для внешних поверхностей арок колес. Покрытие на основе битума защищает металл от влаги и коррозии.
• Пороговый антиоксидант – является подходящим вариантом для защиты стоек, дверей и других деталей. Скрытые полости необходимо обработать консервантом, не чувствительным к коррозии и влаги.
• Антигравий – водители используют его для нанесения на пороги, бампер, кузов. Он обеспечивает защиту автомобиля от воздействия песка и щебня. Антигравий изготавливается из каучука, обеспечивающего эластичную пленку высокой прочности.
• Антикоррозионное средство по ржавчине – способно превратить слой ржавчины в особую пленку, не позволяющую коррозии дальнейшему распространению. Применение такого вида средства не требует зачистки ржавых участков.

Преимущества антикоррозионных средств

Некоторые автолюбители утверждают, что применение антикоррозийных средств не дает никакого эффекта, а только является неоправданной тратой денег. Также существует мнение, что не стоит изменять естественные процессы, позволяя автомобилю выработать свой срок, изначально заложенный на заводе изготовителе.

Но это можно считать ошибочными утверждениями, так как использование антикоррозийки для защиты кузова автомобиля позволяет утверждать о наличии у нее следующих достоинств:

• При эксплуатации автомобиля в неблагоприятных условиях внешние признаки появления коррозии возникают уже через 3 года. Такое быстрое появление ржавчины нельзя считать естественным процессом, так как многие владельцы автомобилей рассчитывают на длительную эксплуатацию в течение многих лет.
• Расходы на обработку средствами от коррозии значительно меньше, по сравнению с затратами на приобретение или ремонт нового автомобиля.
• Прохождение технического осмотра с наличием антикоррозийной обработки кузова значительно проще, что подтверждают многие водители.
• Нетоксичные составляющие средства.
• Пожаробезопасность.

Рассмотренные средства против коррозии позволяют заботиться о своей машине без больших затруднений, ущерба для семейного бюджета и потерь времени. Современный автомобиль требует к себе соблюдения требований эксплуатации и бережного отношения. Эти требования также включают и обработку автомобиля антикоррозионными средствами. Сегодня многие фирмы работают над созданием средств, предотвращающих коррозию металла, это зарубежные и отечественные разработчики.

Противокоррозионная защита кузова | Кузов автомобиля

Коррозия — это процесс разрушения металла при его физико-химическом или химическом взаимодействии с окружающей средой.

Кузов автомобиля имеет значительное количество замкнутых (скрытых) полостей, щелей, в которых создаются благоприятные условия для возникновения и развития коррозии, так как они плохо проветриваются и в них скапливается влага. Коррозии подвержены также днище кузова, нижние части дверей, стоек, соединения деталей, в том числе места точечной сварки. Часто и сварные швы не имеют достаточной герметизации и являются очагами ускоренной коррозии.

В целях защиты от коррозии металл кузовов современных автомобилей покрывается односторонним или двухсторонним слоем цинка. Однако во время проведения точечной сварки при изготовлении кузова в местах сварки тонкий слой цинка сгорает, в то же время оголенная сталь образует в местах сварки гальванический элемент с цинком, что приводит к коррозии металла кузова.

Исследования защитной способности заводских покрытий эксперты коррозии автомобилей из института коррозии (Швеция) и практический опыт показывают, что после трех лет эксплуатации следы коррозии можно обнаружить на всех автомобилях, независимо от фирмы производителя. Эти факты свидетельствуют о том, что в процессе эксплуатации автомобиля необходимо проводить противокоррозионную обработку кузова.

Разрушение кузова автомобиля при годичной эксплуатации без осуществления про­филактической антикоррозионной защиты может наступить через 4…5 лет.

Факторы, влияющие на скорость коррозии металла под защитным покрытием, многочисленны и разнообразны:

• повреждения дорож­ными абразивными выбросами
• воздействие воды и соли,
• воздействие продуктов сгорания топлива
• температурные перепады
• периоди­ческий характер эксплуатации автомобиля
• контакт разнородных металлов
• и т.д.

Для днищ и кузовов автомобилей опаснейшим фактором является воздействие растворов электролитов, образующихся при растворении в талой и дождевой воде солей и агрессивных газов (продуктов сгорания топлива и дея­тельности промышленных пред­приятий, образующих в контакте с водой электролиты).

Установлено, что при прочих равных условиях в городской местнос­ти износ днища автомобилей проте­кает в 3…5 раз быстрее, чем в сель­ской. В этой связи возникает необ­ходимость в регулярной профилак­тической антикоррозионной защите автомобиля, которая может быть осуществлена с помощью различ­ных химических средств. Защитные покрытия могут быть использованы как для восстановления старого ан­тикоррозионного покрытия, так и для дополнительного нанесения на соответствующие заводские.

Изолировать металл от доступа кислорода очень трудная задача. Основная концепция систем защиты от коррозии – это изолирование поверхности металла от доступа электролита, например, воды. Для изолирования металлов от внешних воздействий применяют специальные антикоррозионные составы, которые можно условно разделить на три поколения.

• Первое — консервационные, изготовленные на основе загущенных масел с добавками ингибиторов коррозии. На вертикальных поверхностях (двери, пороги) эти материалы держатся недолго. Они стекают вниз, оставляя пленку, нестойкую к механическим воздействиям и проницаемую для паров воды.
• Второе — пленкообразующие ингибированные нефтяные составы (ПИНС), хорошо сцепляющиеся с защищаемым металлом. Воскообразная пленка механически изолирует его от воздействия атмосферы, а ингибиторы блокируют коррозию. Иногда препараты дополнительно содержат модификаторы ржавчины. Они восстанавливают металл, превращая продукты коррозии в дополнительную защитную пленку толщиной около 100 мкм, схожую с грунтом. Некоторые фирмы предлагают составы, в основу которых введен алюминиевый наполнитель. Наполнитель увеличивает ее абразивостойкость и затрудняет проникновение агрессивных ионов (например, хлора) к защищаемому металлу.Кроме того, в последнее время появились препараты с цинковым наполнителем. Его частички, повышая абразивостойкость покрытия, способствуют замедлению электрохимической коррозии. Поскольку электродный потенциал железа больше (положительнее), цинк разрушается вместо стали.
• Третье поколение – материалы, вместо летучих нефтяных растворителей содержащие воду или высокоочищенные масла. Поэтому такие составы не отравляют окружающую среду.

В качестве примера антикоррозионного защитного покрытия можно привести антикоррозионный состав Dinol. Состав, содержит три основных компонента:

• Ингибитор – предназначен для остановки реакции коррозии. Молекулы ингибитора эффективно покрывают поверхность металла и образуют водонепроницаемый слой, а также увеличивают адгезию пленки к поверхности.
• Пленкообразователь – создает механический барьер на поверхности металла от механического воздействия. Он может формировать масляную, восковую или твердую пленку. Первая обладает наименьшей механической прочностью, последняя – наибольшей.
• Третий компонент содержит специальные химические вещества, такие как обезвоживатель и активаторы поверхности, которые активно вытесняют влагу.

Рис. Состав, замедляющий коррозию

Материалы для антикоррозионной обработки кузовов

Рынок материалов для антикоррозионной обработки кузовов представлен многими фирмами производителями. Ниже рассматриваются некоторые из них.

Автоконсервант “Мовиль” используется для обработки скрытых полостей в процессе эксплуатации. Допускается нанесение автоконсерванта на поверхности, ранее покрытые маслами, а также на ржавую поверхность. Рекомендуется обрабатывать полости через каждые два года. Недостатком автоконсерванта «Мовиль» является его непригодность использования для открытых мест кузова и слабая проникаемость в ржавчину.

Разработчики современных технологий предлагают материалы, которые позволят снизить число последовательных операций и применять меньшее число химических продуктов. Шведская фирма AUSON АВ рекомендует для применения 11 типов материалов «Noxudol», каждый из которых для определенных частей и узлов автомобиля сочетает в себе свойства грунтовки и лако­красочного покрытия. Так, например, Noxudol 900 — композиция, формирующая жесткие и стойкие к механическим воздействиям покрытия, рекомендуется для нанесения на днища кузовов и колесные арки, где особенно ощутимо влияние дорожных абразивных выбросов. Напротив, Noxudol 750 – воскообразный мягкий материал с высокой проникающей способностью и рекомендуется для изоляции закрытых полостей автомобиля внутри по­рогов, лонжеронов, стоек. Анало­гичные предложения поступают от другой шведской фирмы — «Dinol», выпускающей материалы «Dinitrol». Интерес представляет антикоррозионный материал Dinitrol 4942 RAL «Titan», который основан на восковых компонентах, но дополнительно содержит 20% диспергированного алюминия, что резко повышает устойчивость покрытия не только к антикоррозионному, но и к абразивному износу.

НП 000 «Алкид» (Беларусь) для надежной защиты от коррозии предлагает использовать в комплексе антикоры «Аутокрин» и «Ауокрин-177». Антикор «Аутокрин» обладает высокой эластичностью и механической прочностью и ис­пользуется для нанесения грунто­вочного слоя, обеспечивающего на­дежную защиту всех подверженных воздействию коррозии деталей и узлов автомобиля; «Аутокрин-177» обладает высокой адгезией к различным материалам, отличной эла­стичностью и прочностью, наносится вторым слоем, обеспечивающим дополнительную защиту обрабаты­ваемой поверхности.

Защитное пленочное покрытие НГ-216Б используется для покрытия узлов и частей автомобиля под кузовом на период транспортирования.

Пластизоль Д-11А применяется для защиты днища кузова от коррозии, абразивного износа и для шумоизоляции новых автомобилей. Толщина покрытия 1,0-1,5 мм.

Мастика противошумная битумная БПМ-1 используется для защиты от коррозии днища кузова в процессе эксплуатации автомобиля. Мастика наносится слоем толщиной 1,0-1,5 мм. Она хорошо снижает шум, но не обладает достаточными противокоррозионными свойствами и не может длительное время противостоять растворам солей, абразивам и другим веществам.

Более качественны мастики Tectyl и Dinitrol, изготавливаемые на восково-олифитической основе, не растрескиваются и не затвердевают в процессе старения, что выгодно отличает их от мастик на битумно-полимерной основе и очень важно при термодинамической и физической подвижности железа кузова.

Пластизоль Д-4А применяется для герметизации сварных швов и стыков деталей на внешних и внутренних поверхностях кузова.

Невысыхающая мастика 51-Г-7 используется для герметизации сочленений кузова, угловых стыков и зазоров.

Нанесение противокоррозионных составов

Противокоррозионные составы необходимо наносить равномерно, они не должны содержать пор. Для их нанесения в скрытых полостях кузова используют пистолет КРУ-1 со специальным упругим трубчатым пластмассовым удлинителем, который одним концом подсоединяется к пневмопистолету с помощью накидной гайки, а на другом конце имеет форсунку, создающая факел распыла. За счет своей упругости удлинитель обеспечивает проникновение распыливающей форсунки в труднодоступные места кузова.

Противокоррозионный состав наносится на поверхности путем воздушного или безвоздушного распыления. При воздушном распылении требуется сжатый воздух под давлением 0,3-0,4 МПа (3-4 кгс/см2), который подается в пистолет-краскораспылитель с бачком и далее в распыливающую форсунку. Лучшее качество покрытия достигается при безвоздушном распылении под давлением до 16 МПа (160 кгс/см2), которое позволяет распылять материалы значительной вязкости.

Кузов автомобиля имеет скрытые полости различной конфигурации и размера, расположенные в различных местах. Соответственно, в этих полостях различный микроклимат — влажность, температура, концентрация электролита. Некоторые участки кузова благодаря более жёсткому микроклимату более подвержены коррозии. Такие участки называются критическими. Примерами таких участков служат полости с обилием микрозазоров. Чем ниже они расположены и чем ближе к моторному отсеку, тем выше скорость коррозии.

Для автомобиля критическими являются следующие участки:

• пороги
• сварные швы
• ниши наружных световых приборов
• колёсные арки
• крылья
• полости лонжеронов и поперечин кузова
• полости дверей, капота и багажника
• стойки кузова
• детали крепления подвески

В процессе эксплуатации автомобиля требуется проверка состояния противокоррозионного покрытия, а в случае необходимости – дополнительная защита, особенно скрытых полостей, путем нанесения специальных противокоррозионных составов, а соединений деталей – нанесением уплотнительных мастик.

На каждый конкретный автомобиль имеется карта-схема противокоррозионной обработки. На карте-схеме обработки имеются четкие указания по местам сверления, какие детали необходимо демонтировать, где наносить соответствующий продукт и какую насадку использовать. Перед началом подготовки автомобиля необходимо закрыть каталитический нейтрализатор и его датчики. Не допускается попадание продукта на тепловой экран нейтрализатора. Перед подъемом автомобиля для сушки необходимо просверлить все отверстия в коробах, порогах, дверях и т.д., предназначенные для обработки скрытых полостей.

Если автомобиль имеет шумоизоляционные накладки в дверях, необходимо проверить, чтобы они не касались других механизмов во время обработки. В противном случае это может вызвать неисправность в механизме электростеклоподъемника или центрального замка.

Для введения противокоррозионных составов в скрытые полости заводом-изготовителем предусматриваются технологические отверстия или проемы, через которые можно пропускать наконечники пистолетов с удлинительными шлангами.

Рис. Обработка скрытых полостей кузова:
а – передней внутренней части двери; б – порогов (струя с сектором распыления 360″)

При отсутствии таких отверстий в отдельных элементах кузова просверливают отверстия сверлом с центровкой диаметром не более 12 мм, которые обеспечивают необходимый доступ. При сверлении важно правильно выбирать скорость вращения, в противном случае можно вывести сверло из строя. Рекомендуется использовать дрели с малой частотой вращения, максимум на 1000 об/мин. Необходимо быть очень внимательными при сверлении автомобилей с дополнительным оборудованием, например, с центральным замком или боковыми подушками безопасности.
В каждой скрытой полости, не имеющей отверстий, сверлится, по меньшей мере, одно отверстие. Оно должно располагаться в самой нижней точке полости, чтобы обеспечить надлежащий дренаж излишков материала.

После введения состава отверстия закрывают резиновыми заглушками. Особое внимание при эксплуатации автомобиля следует обращать на целостность защитного покрытия на днище кузова, которое подвержено более интенсивным внешним воздействиям, а, следовательно, и коррозии.

Подготовка и противокоррозионная обработка скрытых полостей

Вследствие необходимости сложного технологического оборудования и требования высококачественного проведения работ рекомендуется обработку скрытых полостей выполнять на предприятиях автосервиса. Порядок выполнения операций для защиты скрытых полостей от коррозии следующий:

• устанавливают автомобиль на подъемник, снимают детали и обивку, препятствующие доступу в скрытые полости
• промывают водой с температурой 40…50 «С через технологические и дренажные отверстия скрытые полости, низ кузова и арки задних колес (промывать скрытые полости необходимо до тех пор, пока из отверстия не будет вытекать чистая вода, при этом стекла дверей должны быть подняты)
• удаляют попавшую в салон и багажник влагу, продувают сжатым воздухом все скрытые полости и места нанесения противокоррозионных составов
• перегоняют автомобиль в камеру для нанесения противокоррозионного состава и ставят на подъемник, наносят распылением противокоррозионный состав в местах, указанных на рисунках
• опускают автомобиль с подъемника, очищают от загрязнений лицевые поверхности кузова ветошью, смоченной в уайт-спирите

Рис. Скрытые полости кузова (вид снизу):
1 – поперечина пола задка; 2 – задние лонжероны; 3 – кронштейны домкрата; 4 – средняя поперечина пола; 5 – передние лонжероны пола; 6 – усилители лонжеронов; 7 – кронштейны буферов передней подвески; 8 – поперечина передней подвески двигателя

Рис. Скрытые полости кузова (вид слева):
1 – кожухи фар; 2 – нижняя поперечина передка; 3 – верхняя поперечина передка; 4 – передние лонжероны; 5 – стойки брызговиков; 6 – полости под передними крыльями; 7 – внутренние и наружные пороги дверей; 8 – центральные стойки; 9 – задняя поперечина пола; 10 – задние стойки

Восстановление противокоррозионного и противошумного покрытия днища кузова и арок колес

В процессе эксплуатации автомобиля покрытие на днище кузова подвергается воздействию гравия, песка, соли, влаги, в результате чего мастика и грунтовка повреждаются и стираются. Оголенный металл подвергается коррозии.

На автозаводе на нижнюю поверхность основания кузова, арку колес и лонжероны для шумоизоляции и защиты от коррозии и абразивного износа наносится слой полихлорвинилового пластиката марки Д-11А толщиной 1,0-1,2 мм по эпоксидной грунтовке ЭФ-083.

При повреждениях слоя пластиката без нарушения слоя грунтовки поврежденные участки очищают от грязи, обезжиривают и на сухую поверхность безвоздушным распылением или кистью наносят пластизоль. Сушат пластизоль при температуре 130 «С в течение 30 мин. Ввиду значительной сложности нагрева покрытия кузова до высокой температуры и необходимости полной разборки автомобиля допускается восстановление покрытия нанесением противошумной мастики БПМ-1, сушка которой может проходить в естественных условиях.

Перед восстановлением покрытия автомобиль устанавливают на подъемник, тщательно осматривают низ кузова и выявляют дефекты покрытия. Очищают низ кузова от грязи, удаляют ржавчину шпателем, шкуркой или преобразователем ржавчины. Обдувают низ кузова сжатым воздухом. Затем устанавливают автомобиль на подъемник в камеру для нанесения мастики и снимают колеса. Закрывают барабаны и диски тормозов защитными кожухами, изолируют плотной бумагой и клейкой лентой карданную передачу, глушители, тросы и части кузова, не подлежащие обработке мастикой. Ветошью, смоченной в уайт-спирите, обезжиривают зачищенные до металла места, наносят на них распылением или кистью грунтовку ГФ-073 и дают подсохнуть в течение 5-10 мин. Затем наносят на дефектные места распылением или вручную (кистью либо шпателем) мастику БПМ-1 слоем толщиной 1,0-1,5 мм. Попадание мастики на соседние участки, не имеющие повреждений, должно быть минимальным. В холодное время года мастику перед употреблением выдерживают в теплом помещении. В случае загрязнения мастики ее разбавляют ксилолом (не более 3 %).

Лакокрасочное покрытие на лицевых панелях при загрязнении мастикой очищают ветошью, смоченной в уайт-спирите. Сушат мастику при температуре 18-20 «С не менее 24 ч. Для ускорения сушки выдерживают покрытие при температуре 100-110 «С в течение 30 мин.

Делаем вечный антикор для арок и днища

Чтобы раз и навсегда защитить днище и арки автомобиля от коррозии, необходимо провести их обработку смесью пушечного сала и полимерно-битумной мастики. Данный состав легко наносится, надежно держится, не скалывается и не смывается.

Материалы:

• преобразователь ржавчины;

• обезжириватель или очиститель тормозных дисков;

• эпоксидная грунтовка;

• пушечное сало;

• битумно-полимерная мастика.

Процесс обработки днища и арок

Поверхности, которые необходимо обработать антикором, зачищаются в местах возникновения коррозии до чистого металла.



Желательно удалить полностью всю ржавчину, поэтому куда невозможно дотянуться электроинструментом в ход идет отвертка или ручная щетка по металлу. Защищенные места необходимо обработать преобразователем ржавчины. Его удобно наносить распылителем.

После срабатывания преобразователя, его излишки стираются, поверхность промывается чистой водой и высушивается. Далее металл обезжиривается специальным обезжиривателем или очистителем тормозных дисков.


Как только обезжириватель испарится, наносится эпоксидный грунт. Он очень хорошо прилипает, поэтому следует использовать именно его. Для ускорения процесса эпоксидный грунт можно высушивать феном.



На плитке разогревается пушечное сало и битумно-полимерная мастика до нормальной текучести, затем они перемешиваются один к одному. Смесь нужно продолжить греть, пока она не получит консистенцию воды.

В это время можно оклеить пороги и крылья малярным скотчем, чтобы не запачкать лакокрасочное покрытие. Если планируется делать шумоизоляцию, то она приклеивается до антикора, затем состав наноситься прямо по ней.



Жидкий антикор можно распылять пистолетом для гравитекс или наносить кистью. Необходимо покрыть арки и днище в 3 слоя, при этом можно не делать технологическую паузу до их застывания. Важно при нанесении защитить глаза, легкие и открытые части тела от попадания состава, так как он сложно смывается. После обработки автомобиль можно собирать, как только антикор застынет и перестанет липнуть к рукам и одежде.



Предлагаемый состав антикора отличается дешевизной, не имеет тошнотворного запаха, как более дорогие аналоги. Главное внимательно подготавливать поверхность к обработке, чтобы не оставлять пропуски с ржавчиной или необезжиренными участками. Небольшие ее вкрапления под таким антикором не страшны, так как пушечное сало содержит ингибиторы коррозии. Огромным плюсом данного состава является его свойство оплывать в месте удара, то есть если камень оставит на защитном слое вмятину, то мастика затечет в нее и снова запечатает повреждение.

Смотрите видео

Новые нанопокрытия обладают антиадгезионным, антикоррозийным и антимикробным действием

Новые нанопокрытия обладают антиадгезионным, антикоррозийным и антимикробным действием. Предоставлено: Ollmann.

При переработке молока и сока пищевая промышленность использует теплообменники на многих этапах процесса. Чтобы защитить потребителей, теплообменники не должны содержать микробов. В многочисленных канавках и углублениях теплообменника могут оставаться устойчивые биопленки.Поэтому теплообменники необходимо регулярно очищать с помощью агрессивных химикатов. Они повышают чувствительность к коррозии, особенно если в качестве материала теплообменника используется мягкая сталь. Теперь INM — Институт новых материалов имени Лейбница вводит новые нанопокрытия, которые уменьшают усилия, необходимые для очистки теплообменников и предотвращения коррозии. В этих новых покрытиях ученые-исследователи сочетают антиадгезионные, антикоррозионные и антимикробные свойства.

Разработчики продемонстрируют свои результаты и возможности, которые они предлагают, на стенде B46 в зале 2 на выставке Hannover Messe в этом году, которая пройдет с 24 по 28 апреля.

Разработчики добились антиадгезионных характеристик за счет введения гидрофобных соединений, аналогичных обычному тефлону. Они препятствуют образованию нежелательной биопленки и позволяют легче вывозить остатки, прежде чем они забивают каналы теплообменников. В то же время исследователь использовал структуры, которые действуют как диффузионный барьер в покрытиях. Они препятствуют коррозии, вызванной химическими веществами или агрессивными чистящими средствами. Чтобы предотвратить прилипание микробов, бактерий или грибков к поверхностям, ученые дополнительно используют в покрытии коллоидную медь.Из-за кислорода или воды, которые присутствуют во многих процессах, ионы меди высвобождаются из медных коллоидов. Они мигрируют на поверхность и в результате своего противомикробного действия предотвращают размножение и рост микробов.

«Кроме того, мы можем сохранить краску химически стабильной. В противном случае она не выдержала бы агрессивных химикатов, необходимых для очистки», — пояснил Карстен Беккер-Виллинджер, глава отдела наномеров в INM. Добавив, что краску также можно адаптировать к особым механическим нагрузкам, он объяснил, что это важно и для краски, используемой в теплообменниках.Из-за механических колебаний отдельные пластины теплообменников могут подвергаться определенному истиранию в точках соприкосновения.

По словам Беккер-Виллинджер, краску можно использовать и в других целях, в том числе для кондиционирования воздуха с теплообменниками. Кроме того, краску можно использовать, например, для оборудования водоочистных сооружений.

Краска может наноситься стандартными методами, такими как распыление или погружение с последующим отверждением. Его можно использовать для нержавеющей стали, стали, титана или алюминия.Выборочно адаптируя отдельные компоненты, разработчики могут реагировать на конкретные, особые требования заинтересованных пользователей.

---

Новая нанокраска снижает затраты на переработку пищевых продуктов.

---

Предоставлено Институт новых материалов имени Лейбница

Ссылка : Новые нанопокрытия обладают антиадгезионным, антикоррозийным и антимикробным действием (2017, 11 апреля) получено 11 декабря 2020 с https: // физ.org / news / 2017-04-нано-покрытия-антиадгезионные-антикоррозионные-антимикробные-эффекты.html

Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, никакие часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

PPT — Возможности и прогнозы рынка антикоррозионных покрытий до 2022 г. Презентация в PowerPoint

Рынок антикоррозионных покрытий Возможности и прогнозы, 2014–2022 гг.

Обзор рынка антикоррозионных покрытий • Глобальное антикоррозионное покрытие Рынок оценивался в 14 276 миллионов долларов в 2015 году и, как ожидается, достигнет 26 627 миллионов долларов к 2022 году, при этом среднегодовой темп роста составит 9.7% в течение 2014-2022 гг. • Сегмент эпоксидных антикоррозионных покрытий занимал примерно более двух пятых доли рынка в 2015 году. • Антикоррозионные покрытия используются для предотвращения возникновения и развития коррозии на металлической основе. • Кроме того, он обеспечивает высокую механическую прочность, высокую химическую и температурную стойкость, износостойкость и сопротивление разрыву, высокую проницаемость и превосходную отделочную способность металлических конструкций.

Сегментация рынка антикоррозионных покрытий

Растущая глобализация является ключевым фактором, влияющим на индустрию антикоррозионных покрытий .• Быстрый экономический рост в Индии и Китае привел к увеличению объемов строительства, что привело к высокому потреблению антикоррозионных покрытий. • Поскольку большинство стран Азиатско-Тихоокеанского региона по-прежнему в основном сельские, экономический рост будет способствовать продолжающейся урбанизации, превращая Индию и Китай в производственные центры для морской, автомобильной, пищевой, фармацевтической и химической промышленности. • Более того, ожидается, что рост населения в этих странах приведет к увеличению спроса на жилье и коммерческую инфраструктуру, что, в свою очередь, будет стимулировать рост рынка антикоррозионных покрытий. Ключевые факторы влияют на рынок антикоррозионных покрытий

Сегмент антикоррозионных покрытий на основе растворителей был крупнейшим источником дохода в 2015 году, поскольку эти покрытия широко используются в нескольких областях. • Тем не менее, ожидается спад из-за строгих правил, установленных государственными органами, такими как Агентство по охране окружающей среды (EPA) США и Разрешение на регистрацию и ограничение химических веществ (REACH) в Европе. • Покрытия на водной основе и порошковые антикоррозионные покрытия набирают популярность благодаря тому, что они обладают низким уровнем летучих органических соединений (ЛОС) и опасных загрязнителей воздуха (HAP).• На Азиатско-Тихоокеанский регион приходилась самая большая доля рынка в 2015 году, и, согласно прогнозам, он будет расти с максимальным среднегодовым темпом роста из-за высоких темпов экономического роста, который, как ожидается, будет способствовать продолжающейся урбанизации. Анализ рынка антикоррозионных покрытий

Верхние инвестиционные карманы на рынке антикоррозионных покрытий

Сегмент конечных потребителей морского оборудования занял самую высокую долю в 2015 г., и ожидается, что его среднегодовой темп роста составит 9,9% , в стоимостном выражении, в течение прогнозного периода.• Азиатско-Тихоокеанский регион является ведущим потребителем антикоррозионных покрытий, на долю которого приходится примерно более одной трети мирового рынка, за ним следует Северная Америка. • Ожидается, что акриловое антикоррозионное покрытие будет иметь самый высокий среднегодовой темп роста 10,4%. • В 2015 году на сегмент антикоррозионных покрытий на основе растворителей приходилось более трех пятых мирового рынка антикоррозионных покрытий. • Китай является ведущим рынком в Азиатско-Тихоокеанском регионе, его среднегодовой темп роста составляет 10,4%. Основные выводы рынка антикоррозионных покрытий

«Ожидается, что более широкое применение антикоррозионных покрытий в судостроении для снижения сопротивления трения в гребных винтах и ​​частях механизмов судов с целью повышения их эффективности откроет широкие возможности для магазин. ”• Эсвара Прасад, руководитель группы по химическим веществам и материалам AMR Anti-Corrosion Coating Market

Спасибо! ForMoreDetails Visitusat https://www.alliedmarketresearch.com/ FollowUsOn

Антикоррозийные консистентные смазки, масла и сухие пленочные покрытия для лодок, судов, складских помещений и инструментов для форм

Наша линейка продуктов IKV PROTEC предлагает временное покрытие для защиты от коррозии. Это достигается с помощью физического барьера в сочетании с полярным действием, чтобы избежать окисления защищаемой поверхности.Некоторые из наших продуктов включают ингибиторы паровой коррозии (VCI), продаваемые под нашим брендом « AC77 », в том числе наше масло IKV TRIBOCORR с AC77 .

Доступны различные продукты с разной толщиной пленки, некоторые из которых предназначены для легкого удаления.

Они обеспечивают отличную защиту в широком диапазоне приложений, удовлетворяя потребности самых сложных сред.

Ассортимент продукции IKV PROTEC экономичен и прост в использовании, ассортимент включает обезвоживающие и водоотталкивающие средства, покрытия на основе масляной пленки и антикоррозионные защитные пленки на основе воска.

Применения включают в себя инструменты для литья под давлением, кузова и компоненты автомобилей, хранилище инструментов, защиту подвижного состава, морские и док-боксы, а также любые другие неизолированные металлические поверхности, требующие краткосрочной или долгосрочной защиты от ржавчины.

Существуют также специальные антикоррозионные продукты, разработанные для специальных применений в автомобильной промышленности, а также для очистки и защиты спортивного оружия и оружия.

IKV PROTEC RANGE

Подробную информацию о нашей линейке водоотталкивающих средств см. Ниже.Продукты не содержат хлорированных растворителей и образуют тонкую масляную пленку на обрабатываемых деталях. Конкретная защита и толщина зависят от продукта, пожалуйста, свяжитесь с нами для получения дополнительной информации.

IKV-PROTEC 1631 — толщина 1,8 мкм — сСт 1 — температура вспышки 40 ° C.

IKV-PROTEC 1666 — толщина 2,5 мкм — 1,4 сСт — температура вспышки 40 ° C.

IKV-PROTEC 1667 — толщина 3,2 мкм — сСт 2.3 — температура вспышки 70 ° С.

IKV-PROTEC 2110 — толщина 7,1 мкм — сСт 2,6 — температура вспышки 40 ° C.

IKV-PROTEC 2035 — толщина 79 мкм — температура вспышки 40 ° C.

Методы защиты подводных свай от коррозии

Имя пользователя *

Эл. адрес*

Пароль*

Подтвердите Пароль*

Имя*

Фамилия*

Страна Выберите страну . .. Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территорий нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’Ивуар ЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности.
