Как менять маслосъемные колпачки: Как заменить маслосъемные колпачки: пошаговая инструкция

18 Мар 2023 alexxlab Комментировать

Как менять маслосъемные колпачки

Содержание

  1. Снятие маслосъемных колпачков
  2. Установка маслосъемных колпачков

Замена маслосъемных колпачков (другое название — сальники клапанов) — операция совсем несложная и недолгая. Однако результатом может стать прекращение повышенного расхода масла и восстановление нормального содержания СО в отработанных газах, что увеличит моторесурс двигателя.

Все работы по замене маслосъемных колпачков можно проводить непосредственно на двигателе, — его снятие совсем необязательно. Понадобится лишь демонтировать распределительный вал, устанавливаемый на головку блока цилиндров (или ГБЦ) и иметь под рукой рассухариватель клапанов, который можно приобрести или «одолжить» у знакомого автолюбителя.

Снятие маслосъемных колпачков

После того, как распредвал снят, необходимо установить поршни 1-го, 4-го цилиндра в положение верхней мертвой точки (или ВМТ). Для этого нужно вывернуть свечи зажигания и, проворачивая коленчатый вал, подвести оба поршня в максимальное верхнее положение. Если у вас переднеприводная машина, то сделать это можно, поставив любое переднее колесо, которое нужно проворачивать до тех пор, пока поршни не займут требуемое положение. На заднеприводном авто коленвал можно провернуть специальным ключом.

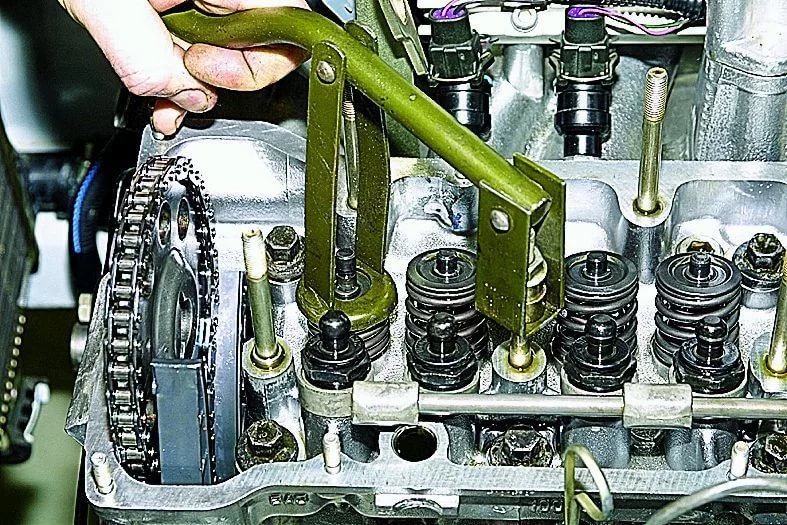

В свечное отверстие вставьте любой подходящий предмет, например, 6-мм проволоку, чтобы клапан не проваливался внутрь цилиндра. Установите рассухариватель и зафиксируйте его кронштейн посредством гайки на ближайшей шпильке, — начинать следует с первого цилиндра. Теперь отожмите пружину и с помощью маленькой плоской отвертки извлеките пару сухарей (лучше это делать вдвоем с напарником). Ослабьте приспособление и вытащите клапанную тарелку, пружины (их две). Далее снимите старый маслосъемный колпачок с впрессованной направляющей втулки; сделать это можно с помощью инерционного съемника или пассатижей – просто потяните колпачок вверх.

Следующий шаг – демонтаж колпачков на 4-м цилиндре. Затем нужно провернуть коленвалвал таким образом (180 градусов), чтобы установить поршни 1-го, 3-го цилиндров в положение ВМТ.

Установка маслосъемных колпачков

Обратите внимание на комплектацию набора колпачков; ряд производителей поставляют вместе с запчастями направляющую втулку со съемной оправкой, облегчающую установку новых деталей. Если эти приспособления имеются, то далее необходимо смазать маслом для двигателя поверхность нового колпачка, установить его на прилагаемую установочную втулку и перемещать пока, последний не упрется в поверхность ГБЦ. После этого при помощи оправки необходимо вытащить установочную втулку.

Если дополнительные приспособления в наборе колпачков отсутствуют, то можно воспользоваться, например, отрезком водопроводной трубы или гаечной головкой, подходящей по диаметру к новым маслосъемным колпачкам. После того, как последние будут смонтированы на направляющих втулках, можно устанавливать сухари, пружины, тарелки клапанов. Для этого необходимо вновь воспользоваться рассухаривателем.



Как сделать высокий кузов на УАЗ
Как расширить кузов
Как регулировать зажигание

Как слить конденсат

Как заправить авто кондиционер
Как отключить задний привод

Как менять маслосъемные колпачки своими руками

Маслосъемные колпачки необходимы для препятствования попаданию масла в камеру сгорания и расположены между клапанами ГРМ и направляющими втулками.

Чтобы понять, зачем нужны маслосъемные колпачки (другое название – сальники), нужно иметь некоторое представление о работе двигателя.

В системе газораспределения используются впускные и выпускные клапана. Верхняя часть клапана всегда подвергается воздействию маслянистого тумана, образуемого вращение распредвала, а нижняя часть находится посреди взвеси из бензинового пара (впускные клапана) или разогретого выхлопа (выпускные клапана).

Нормальная работа распределительного вала обеспечивается за счет смазки, но ее попадание в камеру сгорания необходимо предотвращать, иначе сгоревшее масло образует нагар на рабочей поверхности клапана, цилиндра и поршня. В результате двигатель будет закоксован: его характеристики ухудшатся, а износ многократно ускорится.

Маслосъемные колпачки предотвращают образование нагара: они снимают масло со штока, чтобы оно не оказывалось посреди горючей смеси. Конструкция сальника достаточно проста: он представляет из себя резиновый колпачок, внутри которого располагаются армированная стальная втулка и эспандерная пружина, обеспечивающая качественное сцепление колпачка и штока. Немаловажное значение имеет материал сальника: современные производители используют акрилатный каучук или вторкаучук – эти материалы обеспечивают хорошее качество прижима.

Когда менять маслосъемные колпачки?

[stextbox id=»info»]При работе двигателя на сальники приходится очень высокая нагрузка. Помимо сугубо механического воздействия, маслосъемным колпачкам приходится выдерживать еще и агрессивное воздействие масла вперемешку с выхлопными газами. Длительная эксплуатация сальников приводит к тому, что каучук начинает твердеть, вследствие чего происходит истирание рабочей поверхности. [/stextbox]

Конечно, всегда можно сказать, что маслосъемные колпачки – это расходный элемент, и его износ является нормальным явлением. Это так, но есть одно неудобное обстоятельство – менять сальники достаточно сложно. Чтобы добраться до них, потребуется выполнить немало лишних действий.

Впрочем, замена сальников требуется не так уж и часто: один комплект маслосъемных колпачков в среднем «проезжает» около 100 тысяч километров.

Маслосъемные колпачки: признаки износа

О том, что маслосъемные колпачки пора менять, можно понять по следующим признакам:

1. Чрезмерный расход масла. Такой признак в большинстве случаев говорит об износе сальников. Увеличение расхода масла также отмечается при износе поршневых колец, но в таком случае масляные подтеки можно найти в патрубке сапуна.

2. Выхлоп, имеющий явно заметный оттенок синего цвета. Этот симптом проявляется за счет того, что масло сразу после запуска двигателя попадает в цилиндр и начинает сгорать, проявляясь в виде синего дыма, идущего из выхлопной трубы.

3. Равномерный расход масла вне зависимости от условий эксплуатации. Если масло не протекает в патрубок сапуна, а расход при этом высок и неизменен – сальники явно не в порядке, и их необходимо менять.

4. Образование нагара на свечах зажигания. Повышенный износ маслосъемных колпачков приводит к тому, что свечи заливает маслом, вплоть до троения двигателя.

[stextbox id=»alert»]

Обнаружение одного или нескольких признаков обычно говорит о том, что сальники изношены. Если же описанные выше симптомы наблюдаются уже длительное время, то в ближайшую очередь необходимо озаботиться заменой сальников, иначе дальнейшая езда может привести к плачевным последствиям

[/stextbox]

Замена маслосъемных колпачков без снятия головки

Решение о замене сальников при обнаружении признаков неисправности – это очень правильный шаг. Иногда водители пытаются решить проблему без «хирургического» вмешательства, используя различные присадки и добавки, якобы размягчающие резину и продлевающие срок службы маслосъемных колпачков. Такое решение принимать не стоит: присадки или не оказывают никакого влияния на материал сальников, или же размягчают их слишком сильно, вследствие чего износ каучука только увеличивается.

Замена сальников без снятия головки – процесс сложный, поэтому стоит уделить ему много времени, а все действия выполнять очень внимательно. Как менять маслосъемные колпачки? Алгоритм работы достаточно громоздкий, но все эти операции необходимо осуществлять последовательно и очень скрупулезно:

1. В первую очередь нужно дождаться, пока двигатель остынет, и все его элементы перейдут в «ждущий режим». После этого можно приступать к работе.

2. Первый шаг – снятие крышки ГРМ. Действовать нужно аккуратно, чтобы не повредилась прокладка (ковырять крышку отверткой точно не стоит).

3. Далее нужно выставить оба вала (коленчатый и распределительный) по меткам. Детали стоит маркировать, чтобы не перепутать при сборке двигателя, а еще лучше все свои действия записывать. При снятии распредвала нужно ослабить его привод. Снятый распредвал желательно осмотреть на степень износа – это поможет сэкономить время и силы при дальнейшей эксплуатации автомобиля.

[stextbox id=»перелинковка»]
Как троит двигатель и чем это может обернуться  — смотрите тут.

Что делать, если двигатель пошел в разнос: действия и причины.

В чем причины большого расхода топлива? В нашей статье вы найдете ответ на этот непростой вопрос.
[/stextbox]

4. Следующий этап – рассухаривание клапанов. Для этого стоит воспользоваться специальным приспособлением. Кронштейн расухаривателя нужно зафиксировать на шпильке крепления постели, а другой его конец устанавливается кольцом прямо на тарелку пружины клапана. Нажимая рычаг, необходимо в это же время при помощи пинцета вытащить сухари из тарелки. После этого можно извлекать толкатели клапанов.

5. Учитывая тот факт, что 1 и 4 поршни находятся в верхней точке, начать замену сальников лучше именно с них. Это связано с необходимостью опоры для рассухаривания клапанов – поршни обеспечат ее.

6. Закончив с рассухариванием, необходимо извлечь пружины и тарелку. Далее нужно взять цанговый съемник и закрепить его на колпачке. Сдвигая грузик вверх по штоку съемника, нужно нанести удар по верхнему упору, таким образом надежно и без потерь снимая колпачок. Стоит воздержаться от выполнения этой операции при помощи пассатижей – дело в том, что посадочная площадка для колпачка очень легко ломается, и даже легкое сжимающее усилие может нанести ей непоправимый ущерб, устранение которого обойдется намного дороже, чем приобретение инструмента с цанговым зажимом.

7. После извлечения сальников стоит заодно проверить шток и его направляющую. Мотивация этих действий такая же, что и при проверке распредвала – пользуясь случаем, стоит выжать из ремонта максимум пользы.

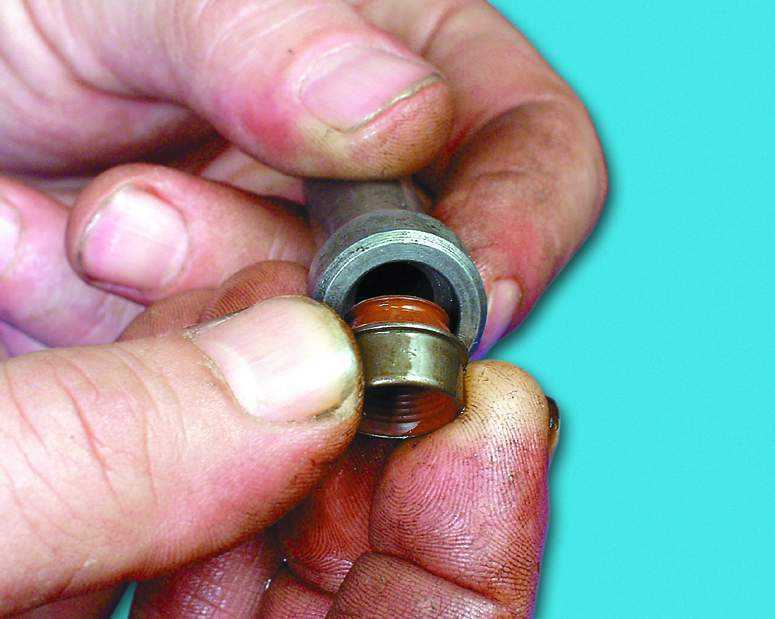

8. Теперь, когда все предыдущие шаги выполнены, можно устанавливать новые маслосъемные колпачки. Для этого с них нужно снять пружинки и вставить сальники в оправку, предварительно капнув масла на шток.

9. Далее сальники при помощи оправки устанавливаются на свое место. Для надежной посадки стоит легонько постучать молотком по оправке. После установки на колпачки нужно установки пружинки.

10. Следующий этап представляет собой последовательность действий, обратную той, которая использовалась при разборе: устанавливаются и засухариваются все элементы. Проделав эти операции необходимое количество раз, замену маслосъемных колпачков можно считать законченной. Остается только установить все элементы на свои места и отрегулировать каждую систему.

Видео: замена маслосъемных колпачков

Замена маслосъемных колпачков без снятия головки может без проблем выполняться самостоятельно. Важно лишь внимательно следить за своими действиями и соблюдать правильную последовательность, но качественно проделанная работа того стоит – двигатель с обновленными сальниками будет нормально функционировать, не доставляя своему владельцу ни малейших неудобств.
