Топливная система автомобиля, система подачи топлива — устройство, назначение, принцип работы — Autodromo
Топливная система — это одна из важнейших систем автомобиля, которая самым непосредственным образом отвечает за работу машины. Без топливной системы двигатель бы не смог работать, а, следовательно, машина никуда бы не поехала.
Содержание
- Назначение топливной системы
- В целом, топливная система состоит из следующих элементов:
- Работа топливной системы автомобиля
Назначение топливной системы
Топливная система хранит и подает топливо в камеры сгорания так, чтобы процесс сгорания проходил эффективно. Причем, несмотря на то что почти все топливные системы содержат много общих узлов, они различаются: одни для подачи топлива в двигатель используют инжекторы, другие — карбюраторы. Это, что касается бензиновых двигателей. В дизельных двигателях топливо подается через форсунки.
В целом, топливная система состоит из следующих элементов:
- топливный бак (в нем хранится запас топлива — бензина или дизтоплива)
- топливный насос (забирает топливо из бака и гонит его к двигателю)
- датчик уровня топлива (подает сигнал о необходимости дозаправки)
- топливный фильтр или система фильтров (очищают топливо от механических примесей)
- воздушный фильтр (очищает воздух от пыли и других мелких частиц)
- топливопровод (система трубок и шлангов, по которым топливо подается в двигатель)
- система впрыска (устройство, через которое топливо попадает в камеру сгорания)
Топливный бак, или бензобак, представляет собой металлическую или пластиковую емкость, которая обычно находится под багажником, хотя в некоторых машинах для него нашли довольно интересные места.
Если вы не можете найти бензобак, его местоположение лучше выяснить в инструкции либо у механика.
Внутри бензобака находится маленький поплавок, который плавает на поверхности топлива, посылая сигналы датчику уровня топлива на панели приборов, благодаря чему можно узнать, когда нужна очередная заправка. Невзирая на то что некоторые машины работают на дизельном топливе, сейчас в большинстве случаев используется бензин, поэтому под словом «топливо» мы будем подразумевать именно его, хотя это и не совсем корректно.
Топливный насос подает бензин (или дизтопливо) по топливопроводу, который идет под днищем автомобиля от бака к карбюратору или инжекторам — для бензиновых двигателей. В дизельных двигателях топливо подается в насос высокого давления (ТНВД) и далее в форсунки. В старых машинах с карбюраторами используется механический насос, который работает от двигателя. Двигатели с впрыском топлива используют электрический насос, который может находиться внутри бака либо где-то рядом.
Топливный фильтр делает именно то, о чем говорит его название, — фильтрует топливо, то есть очищает его. На своем пути по бензопроводу к инжекторам или карбюратору топливо проходит через топливный фильтр. Маленькая сетка внутри фильтра задерживает грязь и ржавчину, которая может присутствовать в бензине. На некоторых машинах установлены дополнительные фильтры между баком и насосом. Важно менять фильтры, следуя заводскому графику обслуживания.
Воздухоочиститель очищает воздух перед его смешиванием с бензином. В карбюраторных двигателях воздухоочиститель обычно большой и круглый с торчащей сбоку трубкой для облегчения забора свежего воздуха. На инжекторных двигателях может быть установлен круглый воздухоочиститель, а может быть и прямоугольный.
Чтобы найти прямоугольный воздухоочиститель, следуйте за большим раструбом воздухозаборника, отведенного как можно дальше от двигателя.
Внутри воздухоочистителя находится воздушный фильтр, который задерживает грязь и частицы пыли из забираемого воздуха.
Если вы часто ездите по пыльной или песчаной местности, нужно периодически проверять воздушный фильтр и менять его по мере загрязнения (чаще чем того требует инструкция по эксплуатации).
Работа топливной системы автомобиля
Все рассмотренные элементы работают в следующей последовательности… в момент запуска двигателя, а на некоторых машинах в момент открытия водительской двери, начинает работать топливный насос, создавая необходимое рабочее давление в топливной системе, необходимое для подачи топлива к двигателю.
В момент прохождения топливного фильтра или системы фильтров, по пути к двигателю, топливо очищается от различных механических примесей. Воздух, поступает к камере сгорания или карбюратору через воздушный фильтр, где так же очищается.
В зависимости от конструкции двигателя топливо-воздушная смесь может готовиться как непосредственно внутри камеры сгорания цилиндра двигателя, так и до попадания в цилиндр, например, в карбюраторе. Возможен так же комбинированный способ приготовления топливо-воздушной смеси.
После того, как топливо-воздушная смесь готова и поступила в камеру сгорания, происходит ее воспламенение. Для продолжения работы двигателя требуется постоянная подача все новых порций топлива, за что и отвечает топливная система.
Современные дизельные двигатели. Топливная система
Автор: Довыдовский Владимир Александрович
Рубрика: Технические науки
Опубликовано в Молодой учёный №29 (133) декабрь 2016 г.
Дата публикации: 27.12.2016 2016-12-27
Статья просмотрена: 1442 раза
Скачать электронную версию
Скачать Часть 1 (pdf)
Библиографическое описание: Довыдовский, В.
Топливная система предназначена для питания двигателя автомобиля топливом, а также его хранения и очистки.
Конструкция топливной системы автомобиля включает топливный бак, топливный насос, топливный фильтр,систему впрыска, которые последовательно соединены топливопроводами.
Топливная система бензинового и дизельного двигателей имеет, в основном, аналогичное устройство. Принципиальные отличия имеет система впрыска.
Наиболее современной системой топливоподачи для дизельных двигателей является система непосредственного впрыска СOMMON RAIL. Рассмотрим подробнее её устройство.
Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива, а мощность двигателя вырастает.
Это не все достоинства. Было отмечено уменьшения шума при работе двигателя, притом, что крутящий момент дизеля был увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и на данное время, каждый второй автомобиль сдизельным двигателемоснащен этой системой впрыска.
К недостаткам системы относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему, которая выполнена с большой точностью, управляемые электроникой форсунки могут выйти из строя. Поэтому в дизелях Common Rail использование качественного топлива является обязательным условием.
Принцип работы
Особенностью системы Common Rail стало использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование здесь принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания

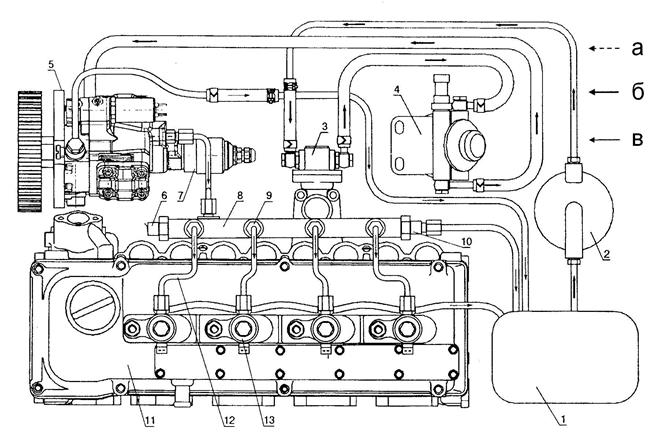

Рис. 1. Принципиальная схема системы CRDI
Устройство системы
Common Rail состоит из трех основных частей: контура низкого давления, контура высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.
Контур высокого давления состоит из насоса высокого давления (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла высокого давления (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов высокого давления.
Аккумуляторный узел представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным.
Электронный блок управления Common Rail получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости,массового расхода воздухаи давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.
В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.
В контуре высокого давления насос высокого давления подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана.
При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.
Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в аккумуляторном узле топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.
Форсунки CRDI.
Рис. 2. Устройство форсунки
Форсунки включаются по команде контроллера — блока EDC (ЭБУ) посредством магнитного соленоида или пьезоэлемента. Гидравлическая сила давления позволяет открывать и закрывать форсунку, однако активация происходит с блока управления. Если форсунка с пьезокристаллом, то в ней под влиянием магнитного поля кристалл увеличивается в своих физических размерах, мгновенно изменяя гидравлическое равновесие внутри форсунки и тем самым поднимая иглу. В форсунке типа Piezo Inline кристалл находится близко к игле и поэтому в нем не используется механических деталей для поднятия иглы. В ранних системах применялся двойной впрыск — пилотный и основной для предотвращения детонации. В современных системах используется до семи фаз впрыска, в самых современных с поддержкой стандарта Евро 6 и до девяти. Каждая форсунка производится и тестируется в лаборатории, где ей присваивают определенный код по измеренным данным её работы.
Основные термины (генерируются автоматически): высокое давление, аккумуляторный узел, CRDI, EDC, топливная система, топливо, форсунка, система, топливный бак, контрольный клапан.
