Как правильно подключить розетку на прицеп

Содержание

• Как установить фаркоп на ВАЗ 2106
• Стандартный метод подключения розетки
• Универсальная методика подключения
• Типы соединительных разъемов
• Разъем фаркопа
• Подключение розетки фаркопа, возможные варианты

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
2. Отключаете от аккумулятора минусовую клемму.
3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

1. Масса (минус АКБ).
2. Левый поворотник.
3. Правый поворотник.
4. Стоп-сигнал.
5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Все современные прицепы в обязательном порядке оснащаются световым электрооборудованием, дублирующим сигналы световых приборов автомобиля, который буксирует прицеп. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

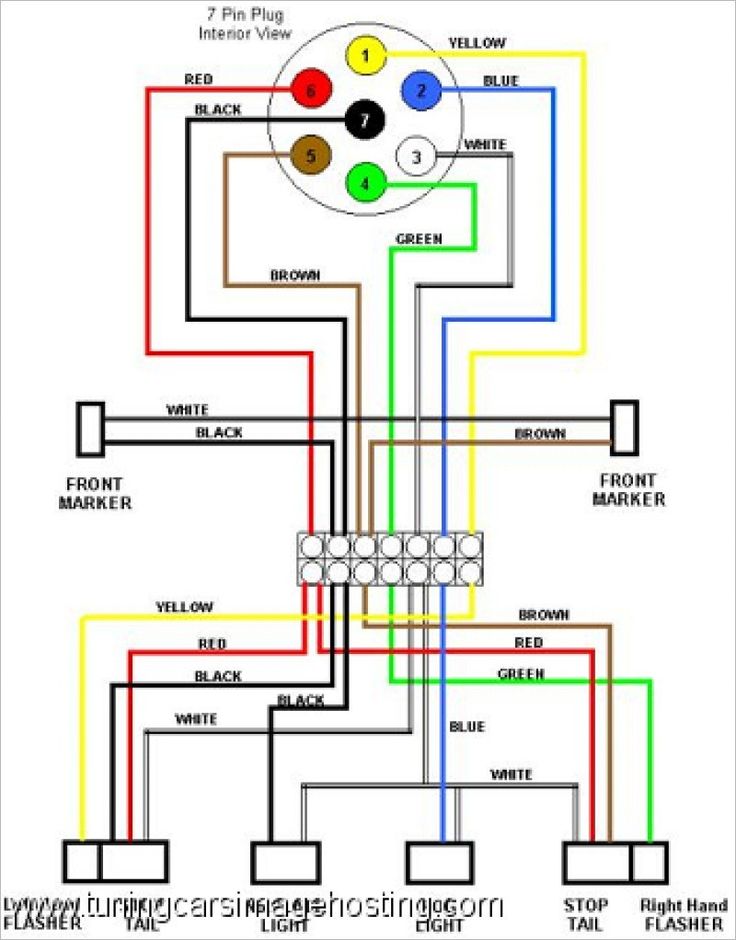

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео

» alt=»»>
В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Как подключить розетку фаркопа на шевроле нива

Главная » Разное » Как подключить розетку фаркопа на шевроле нива

схема подключения прицепа распиновка, как подключить своими руками

Автор: Марина Мельникова

Чтение статьи займёт: 2 минуты

Современный внедорожник Niva Chevrolet пользуется огромной популярностью среди отечественных автомобилистов. Его повышенная проходимость, мощный силовой агрегат и отличные ходовые характеристики, выступают предпосылкой к увеличению грузоподъемности автомобиля путем установки дополнительного прицепного оборудования (фаркопа). Статья расскажет, как правильно подключить розетку фаркопа Шевроле Нива, и некоторых особенностях эксплуатации этого устройства на транспортном средстве.

Подчеркнем, что ни один автомобиль этой марки не имеет установленного на заводе прицепного устройства. По этой причине приобретать фаркоп и монтировать его придется самостоятельно. Эта процедура не отличается сложностью, главное — в процессе установки руководствоваться четкой инструкцией.

Что такое фаркоп, и для чего он нужен

Наличие этого элемента на автомобиле позволит дополнительно присоединять к нему прицеп. Однако на этом его функции не ограничиваются. Благодаря наличию такого оборудования можно выполнять буксировку транспортных средств на жесткой сцепке.

Поскольку Нива — универсальный внедорожник, и большинство таких транспортных средств постоянно эксплуатируются жителями сел, наличие фаркопа на автомобиле, который позволит дополнительно транспортировать прицеп с различными грузами либо буксировать мелкогабаритную технику, просто необходимо. Также прицеп позволяет защитить бампер и систему выпуска отработанных газов от повреждения, принимая на себя всю силу удара при наезде на кочку.

Делаем вывод: с фаркопом универсальность полноприводного авто возрастает в разы. Поэтому, очень важно грамотно выполнить его установку своими руками.

Конструкция этого элемента не отличается сложностью, но определенные нюансы во время его монтажа на транспортное средство все же возникают.

Устройство фаркопа можно описать так: основание из прочного металла, которое крепится к задней части кузова машины при помощи болтов. На конце основания расположен шар, который обеспечивает сцепку с прицепом. Для подключения прицепа к бортовой сети  транспортного средства предусмотрена специальная розетка. Ее распиновка не отличается сложностью, поэтому самостоятельно подключить розетку сможет не только электрик, но и обычный автомобилист.

Стандартная комплектация прицепного устройства

Ни один автомобиль Нива Шевроле не комплектуется заводским фаркопом. Но подобный элемент можно установить в сервисном центре по обслуживанию транспортных средств либо самостоятельно. Заметим, что в задней нижней части машины уже имеются технологические отверстия для монтажа стандартного комплекта прицепного своими руками.

Такая мера во многом оправдана, поскольку самостоятельное сверление днища транспортного средства может повредить целостность всей конструкции задней части транспортного средства, что крайне негативно отразится на дальнейшем процессе эксплуатации.

Приобрести фаркоп можно в любой специализированной торговой точке, которая занимается реализацией автомобильных запчастей и комплектующих. Убедитесь, что прицепное изготовлено именно для конкретной модели Нивы. Для этого нужно знать год выпуска транспортного средства.

Стоимость фаркопа разнится в зависимости от производителя и его конструктивных особенностей. Оригинальное устройство будет стоить значительно дороже, поскольку оно отличается от других в лучшую сторону своим исполнением. Оригинальное прицепное устройство изготавливают из высокопрочных сортов стали, при этом все соединения на нем сделаны с использованием профессионального оборудования, качественно обработаны либо полностью отсутствуют (монолитная конструкция). Отличается высокой надежностью.

Стандартная комплектация прицепного устройства состоит из:

• фаркоп;
• проводка;
• розетка для подключения электрооборудования прицепа;
• монтажный комплект: болты, винты, шайбы и гайки;
• сертификат соответствия, который полностью подтверждает безопасность устройства;
• инструкция.

Дополнительно в комплект может быть включен запасной шар, который служит для соединения с посадочным местом на выносе прицепа, а так же цепь для более надежной фиксации.

Как установить фаркоп самостоятельно

Рассмотрим все нюансы и особенности монтажа прицепного устройства и электрической розетки. Несмотря на то, что весь процесс установки не отличается сложностью, трудности могут возникнуть во время подключения проводки. Более подробно рассмотрим этот момент далее.

Опишем последовательность монтажа фаркопа на внедорожник:

1. Чтобы иметь доступ ко всем технологическим отверстиям и корректно установить оборудование на автомобиль, воспользуйтесь смотровой ямой либо эстакадой.
2. В задней части Нивы Шевроле на заводе-изготовителе уже сделаны отверстия для монтажа элемента. Правда, могут возникнуть сложности во время их поиска, поскольку для максимальной герметизации багажного отсека, места крепления фаркопа заделываются плотным скотчем.
3. Чтобы правильно обнаружить все отверстия, рекомендуем прислонить фаркоп к днищу транспортного средства в точке его крепления и уже по имеющимся меткам выявить и освободить от защитного слоя все посадочные места. Для этого идеально подойдет канцелярский нож либо небольшая плоская отвертка, с остро заточенной рабочей частью.
4. После этого можно приступать к монтажу фаркопа. Подчеркнем, что во время проведения этой процедуры нет необходимости в демонтаже заднего бампера транспортного средства. Фаркоп на Ниву Шевроле устанавливается без удаления каких-либо элементов с автомобиля.
5. В отверстия прицепного устройства и лонжеронов автомобиля вставляют болты и полностью затягивают.
6. Монтируют поперечину фаркопа, которая крепится при помощи болтов непосредственно к лонжерону.
7. Далее переходят к установке продольной части прицепного, передняя часть которой крепится к лонжерону машины, а задняя – к поперечине.
8. Последним этапом монтажа фаркопа станет установка металлического шара, необходимого для подсоединения прицепа.
9. Элемент установлен на автомобиль: после подключения электрической части будет полностью готов к эксплуатации.

Осталось смонтировать розетку и подключить ее к бортовой сети транспортного средства. Заметим, что схема подключения розетки фаркопа Шевроле Нива довольно простая. Не обязательно быть профессиональным автоэлектриком, чтобы прочитать ее и выполнить подсоединение.

Монтаж и подключение электрической розетки

Опишем последовательность установки розетки и схему подачи электроэнергии на нее:

1. Монтируют розетку непосредственно на фаркоп, в предусмотренное для этого посадочное место.
2. В заводской инструкции к прицепному оборудованию для Niva Shevrolet, полностью описана распайка контактов и полная схема подключения.
3. Желательно обмотать провод несколькими слоями изоленты , после чего одеть на него термоусадочный рукав, чтобы укрепить его изоляцию.
4. Подготовленный кабель прикрепляют к фаркопу, после чего его свободный конец заводят в салон через специальное отверстие в задней части автомобиля.
5. Устанавливают клеммы и обжимают их.
6. Переходят к монтажу предохранителей. Их должно быть 4-5 штук.
7. Проверяют правильность подключения предохранителей, после чего можно приступают к подсоединению проводки фаркопа к основной энергосети транспортного средства.
8. Запитывают розетку от провода задней левой фары Нивы, поэтому ее придется разобрать.

Распиновка проводов розетки выглядит так :

• черный – масса;
• красный – стоп;
• желтый – габариты;
• синий – левый поворот.

Эти контакты соединяются с соответствующими контактами на фаре. Для подключения правого поворотного сигнала потребуется дополнительный провод, который проводится от соответствующего контакта задней правой фары на вывод розетки.

После установки фаркопа и включения его розетки в сеть автомобиля, необходимо протестировать устройство, подсоединив к нему прицеп. Если все этапы монтажа были выполнены правильно, никаких проблем в работе световой сигнализации быть не должно.

Основные особенности эксплуатации внедорожника Нива Шевроле с установленным фаркопом

Некоторые владельцы считают, что наличие прицепного оборудования поможет предотвратить серьезное повреждение задней части транспортного средства в случае ДТП, особенно при установленном ГБО. Однако это мнение абсолютно ошибочно. Более того, эксплуатация автомобилей с фаркопом без прицепа запрещена в ряде стран, поскольку во время аварийной ситуации кузов пострадает сильнее. Поэтому соединение элемента с задней частью транспортного средства должно быть легко разборным, чтобы прицепное устройство в случае ненадобности можно было быстро снять.

Итоги

Самостоятельная установка фаркопа на внедорожник Нива Шевроле не отличается трудностью, поскольку производитель уже предусмотрел технологические отверстия для него в задней части автомобиля. Если все делать правильно, установка дополнительного прицепного элемента займет примерно час.

dart — Flutter как подключить розетку?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

2. Авторизоваться зарегистрироваться

3. текущее сообщество

.

socket.io — Как подключить два сервера node.js с помощью веб-сокетов?

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами

.

java — Подключиться к сокету в командной строке Windows и отправить данные

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

,

javascript — socket.io — событие подключения не запускается на клиенте

Переполнение стека

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. работы Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

2. Авторизоваться зарегистрироваться

.

---

Смотрите также

• Как в народе называют мерседес
• Как установить на ниву шевроле противотуманки
• Как пользоваться кондиционером на ниве шевроле
• Как клеить ветровики на ниву шевроле
• Мерседес 124 как открыть бензобак
• Как выставить зажигание мерседес 124 102 мотор
• Как узнать код краски шевроле каптива
• Что лучше хендай солярис или шевроле круз
• Как снять переднюю панель на шевроле лачетти
• Как обойти иммобилайзер на шевроле лачетти
• Как пользоваться бортовым компьютером на шевроле круз

Подключение розетки фаркопа лада гранта

Фаркоп на Лада Гранта седан, устанавливают для получения возможности использовать прицеп, и буксировать другие автомобили. Конструкция машины подразумевает монтаж тягового сцепного устройства, и имеет штатные места крепления данного изделия. Тем не менее, установка этого приспособления имеет ряд нюансов.

Нюансы установки

Перед установкой фаркопа на Лада Гранта своими руками, нужно провести ряд подготовительных мероприятий:

• Поставить автомобиль на смотровую яму, эстакаду или воспользоваться домкратом. Это существенно облегчит проведение монтажа.
• Очистить рабочие поверхности от пыли, грязи и коррозии.
• Обесточить транспортное средство.
• Зафиксировать колеса авто, поставив под них упор, либо задействовать стояночный тормоз машины.
• Подготовить необходимые инструменты (набор ключей), и непосредственно фаркоп с элементами крепления, а также розеткой и проводами.

Проведение работ по установке, осуществляется по следующей инструкции:

1. На задних лонжеронах нужно отыскать штатные места крепления. Они заклеены специальной пленкой, и покрыты анти гравийным составом.
2. Далее нужно взять кронштейн крепления тягового устройства, и соединить места креплений каркаса и двух балок. В отверстия вставляются болты с нанизанными на них гайками.
3. Такие же операции проводятся и с двумя местами соединения, расположенными за бампером. Для того чтобы закрепить болт. Расположенный за выступом полости запасного колеса, применяют трещотку с удлинителем.
4. На крепежный каркас устанавливается сцепной шар и защитный колпачок.

Как подобрать ТСУ

Теперь непосредственно о том, как и какой фаркоп Лада Гранта будет носить на себе.

Это уже зависит от вашего решения. Вариантов достаточно много.

Но начать следует с возможности установки. На примере ТСУ для Поло Седан вы уже знаете, что с завода на такую машину не всегда предусмотрена установка фаркопа.

Что же касается того, предусмотрен ли фаркоп для такой машины как Лада Гранта, то здесь ответ однозначный. Да. Использовать тягово-сцепное устройство на такой машине производитель разрешает. С завода здесь предусмотрено 4 крепежных отверстия, выполненных на задних лонжеронах. Если выбирать оригинальное ТСУ, подходящее именно для Гранты, никаких дополнительных отверстий сверлить не придется. А потому и проблем в виде штрафов за фаркоп точно удастся избежать.

С этим разобрались. Установка ТСУ предусмотрена.

Следующий шаг заключается в выборе подходящего фаркопа.

Для Лады Гранты предусмотрено несколько вариантов шаров фаркопа . А именно этому автомобилю подходят шары типа А, С, Е и Н.

Более подробно о том, что это за шары и чем они отличаются, вы сможете узнать по ссылке, закрепленной выше.

При выборе обращайте внимание на такие моменты.

• Тип шара. С этим уже разобрались. Потому двигаемся дальше;
• Вид ТСУ. В основном это условно-съемные модели. Но можно встретить вварные и быстросъемные. Я двумя руками за последний вариант;
• Нагрузка. Бывает вертикальной и горизонтальной. Для вертикальной лучше брать не менее 900 кг, а по вертикальной от 50. Но лучше 75 или вовсе 100 кг;
• Производитель. В плане брендов выбор не так велик, как хотелось бы. Среди фаворитов отмечу компании Л идер Плюс , производителя ТСУ Трейлер , а также совместное предприятие Bosal Автофлекс. Отдельно про Bosal стоит почитать;
• Тип кузова. Для разных типов кузова могут быть предусмотрены различные модели ТСУ;
• Подрезка бампера. Ни на одной модели ТСУ отечественного производителя о необходимости подрезать бампер не слышал.

Закономерно узнать, во сколько же обойдется такая покупка.

Далее представляю несколько вариантов по ценам, актуальным на 2020 год.

Подключение розетки

Для того чтобы на подсоединяемом прицепном устройстве работали световые приборы, нужно подключить фаркоп к проводке автомобиля. При выполнении этой операции, используют следующую схему установки:

• На первый контакт подключается черно-голубой провод. Он отвечает за функционирование левого указателя поворота на прицепе.
• На второй контакт подсоединяют черно-коричневый провод, отвечающий за работу противотуманного фонаря.
• Третий контакт используется для подключения массы.
• Четвертый контакт с припаянным голубым проводом, отвечает за работу правого указателя поворота.
• Зеленый провод распаивают на пятом контакте. Он обеспечивает работоспособность фонаря заднего хода.
• Сигнал торможения расположен на шестом контакте, для работы используют сиреневый провод.
• Седьмой контакт вместе с желто-коричневым проводов отвечает за работу габаритных огней.

После того, как была выполнена распиновка, розетку запитывают от коннекторов задних фар. В завершении работы, провода прокладывают по дну багажного отделения автомобиля, собирают розетку и обрабатывают герметиком. Если внутрь попадет вода, то может произойти короткое замыкание.

Провода и розетка, в большинстве случаев, поставляются вместе с фаркопом в комплекте.

Использование фаркопа дает возможность использовать прицеп, трейлер или транспортировать другие автомобили. Перед монтажом ТСУ, необходимо уточнить, подразумевает ли конструкция автомобиля установку данной детали. После оборудования машины прицепным устройством, переделку регистрируют в ГИБДД. Это позволит избежать штрафов и проблем с прохождением технического осмотра автомобиля.

Перевозка тяжёлых или крупногабаритных грузов на автомобиле невозможна – его багажник ограничен в объёме. Для этого используются прицепы, цепляемые за фаркопы. В этом обзоре мы рассмотрим, как установить фаркоп на Гранту. В этом нет ничего сложного – грубо говоря, для этого нужно вкрутить лишь несколько болтов и выполнить электрические подключения.

Что именно нужно купить для универсала

Обратимся к официальной документации, точнее, к каталогу сборочных единиц. В этом документе на одном из чертежей представлен каркас кузова:

Каркас заднего пола, кузов-универсал

Все детали, помимо 12-й, составляют каркас пола. К деталям «14» и «3», а также к швеллеру «13» нужно крепить фаркоп. В указанных деталях предусмотрены отверстия (суммарное их число равно 6-ти).

Расстояние от детали «13» до первого бокового отверстия в нашем случае равно 145 мм, до второго – 245 мм. У «первой Лады Калины» эти расстояния были другими. Фаркопы, подходящие для ВАЗ-1118, не обязательно подходят для «Калины-2». Впрочем, существуют и универсальные решения. Чертёж одного из них представлен ниже.

Универсальный фаркоп будет иметь 4 или 5 отверстий по бокам:

Особенности автомобиля Лада Гранта

В традиционной комплектации Лада Гранта фаркопа лишена. Приобретая прицеп, автовладельцы связываются с необходимостью его установки. В отдельных машинах для этого нужно просверлить крепёжные отверстия или внести другие доработки. При отсутствии опыта процедуру следует доверить сотрудникам ближайшего автосервиса. Владельцам автомобиля Лада Гранта лифтбек повезло больше – специально для их авто разработаны тягово-сцепные устройства, крепящиеся всего на несколько болтов. Правда, придётся немного повозиться с электрикой.

Критерии выбора

Прежде чем выбрать фаркоп для авто, вам нужно знать, с какими объемами грузов ему придется работать. Экономия денег на покупке тягового аппарата с низкой грузоподъемностью не сыграет вам на руку, если вы будете перевозить тяжелые вещи. Поэтому выбирайте соответствующие по весовой нагрузке комплектующие для вашей «Лады».

Стоит учесть, что не каждый фаркоп подойдет для «Гранты», ведь он изначально проектируется под определенную марку или модель машины. На тягово-сцепном устройстве для «Лады Гранты» (лифтбек) будет отдельно указана его совместимость с моделями авто.

Чтобы провести установку изделия на ваш автомобиль, потребуется:

• набор ключей разного размера;
• собственно, фаркоп (с розеткой, а также проводами в наборе) для «Лады Гранты».

В роли него может выступить модель «Лидер Плюс VAZ — 19A» или любая другая. При выборе модели учитывайте, что она должна изготавливаться из толстого и надежного металла, иметь качественный лакокрасочный слой.

Модель «Лидер Плюс VAZ — 19A» — комплектация

На рынке представлено 2 типа розеток:

• пластмассовые. В отдельных случаях могут не подойти к размерам кронштейна;
• дюралюминиевые. Являются более универсальными.

Покупка и установка тягово-сцепного устройства (фаркопа)

Подробности о том, как установить фаркоп на Лада Гранта, можно уточнить у специалистов. Но справиться с этим сможет даже начинающий автолюбитель. Готовое тягово-сцепное устройство для данного автомобиля представляет собой П-образную металлическую раму, с закреплённым на ней фаркопом. Конструкция полностью готова к установке, а на лонжеронах автомобиля и за его бампером уже предусмотрены отверстия для болтов.

Где купить фаркоп на Lada Granta

• снятие покрытия багажника;
• снятие всех заглушек;
• рассверловка заводских отверстий под стандарт фаркопа;
• закрепление ТСУ;
• подтяжка гаек.

В зависимости от типа фаркопа тип установки также может отличаться и требовать как рассверловки, так и прорези бампера.

Более подробное описание можно прочитать в инструкции.

Схема-чертеж фаркопа для Lada Granta от Bosal-Автофлекс

Подключение электрической части

Механическая часть готова – можно смело цеплять прицеп и проверять надёжность крепежа. Осталось поработать над электрическими цепями, что заставит работать задние огни. Для этого необходимо подключить провода от розетки к бортовой сети автомобиля. Последовательность шагов тут следующая:

• Монтаж розетки – она закрепляется на подрозетнике, рядом с шаром ТСУ;
• Вывод провода розетки через резиновый уплотнитель, располагающийся рядом с бампером, в левой части – отсюда провода выводятся в багажник Лады Гранта;
• Подключение проводов к бортовым огням – здесь главное не запутаться.

Схема подключения проста. Через первый контакт подключается левый поворотник, через четвёртый – правый поворотник. Через третий контакт подключается масса, через шестой – стоп-сигнал. Габаритные они подключается через седьмой контакт, противотуманная фара – через второй контакт (может оставаться свободным). Пятый остаётся резервом – через него может питаться дополнительное оборудование (например, установленная в прицепе перевозная автомобильная камера).

Теперь вы знаете, как установить фаркоп на Ладу Гранту лифтбек. Ничего сложного здесь нет – нужно закрутить шесть основных болтов, закрепить на штатном месте розетку, подключить фаркоп к бортовой электросети автомобиля. Последний этап проверочный – на нём проверяется надёжность установки ТСУ, производится зацепка прицепа, контролируется работоспособность огней. После этого можно отправляться в путь.

А если вы еще не приобрели прицеп для своего автомобиля, рекомендуем Вам обратить внимания на следующие модели, отлично подходящие для Ларгуса:

Монтажные работы

Чтобы совершить установку приспособления на «Ладе Гранте», вам не потребуется сверлить множество отверстий. Достаточно будет использовать стандартные, расположенные на кузове. Они прикрываются лентой и покрываются антикоррозийным средством. К кузову нужно будет приложить фаркоп и закрепить его 6 болтами, резьба которых должна совпадать с кузовными отверстиями.

Монтажные работы по установке ТСУ на «Ладу Гранта»

Чтобы закрепить один из находящихся за запасным колесом болтов, вы можете воспользоваться удлинителем.

После этого вам нужно будет проложить провода из багажного отделения «Лады» к розетке изделия. Провода в комплекте идут для удобства подсоединения к прицепу и обеспечивают работу его фар для безопасности движения на дороге. Предварительно позаботьтесь о надежной изоляции проводов, чтобы предотвратить попадание влаги в процессе работы и избежать короткого замыкания. Процесс осуществляется через штатное отверстие, которое вы сможете найти в нижней части бампера «Гранты» слева. Если вы подсоедините проводники по неправильной схеме, вам придется потратить не один час для ее исправления. Для экономии времени специалисты рекомендуют протестировать схему на тестере. Алгоритм работы по установке проводов такой:

• зачистить оплетку проводов. Кабель оставить неразрезанным. Изолировать провода обычной изолентой, чтобы иметь возможность надеть на них термоусадку;
• вставить в зажимы на розетке кабели, пропаять их паяльником. Работа осуществляется таким образом: синий провод припаивается к задней правой фаре, так как это соответствует правому поворотнику. Провод коричневого цвета подсоединяется к габаритным огням. Полная схема подключения — на рисунке;
• проверьте правильность подключения при помощи тестера, чтобы избежать короткого замыкания;

Установка розетки ТСУ (фаркопа) Лада «Гранта»

Отзывы

№	Положительные
1.	Кирилл, 41 год: перед покупкой прицепа приобрел фаркоп от Лидер-Плюс (101030). Несмотря на бюджетность изделия, качество хорошее, сварные швы ровные, розетка плотно прилегает к металлической основе. Мои рекомендации.
2.	Константин, 36 лет: для поездок на дачу купил прицеп, вещь надобная в хозяйстве. На машине прежний хозяин установил прицепное. Оно в хорошем состоянии, коррозии нет, правда краска немного потрескалась. Менять не стал, фирма Лидер-Плюс устраивает.
3.	Вячеслав, 44 года: после аварии в задний бампер пришлось заменить ТСУ. Ничего выдумывать не стал, купил по аналогии Лидер-Плюс.
4.	Глеб, 33 года: как подобает начинающему предпринимателю, купил прицеп. Осталось дело за фаркопом. В магазине рекомендовали несколько моделей, я остановился на Лидер-Плюс. Мне особо навороченные не нужны, большие грузы перевозить не буду.
5.	Александр, 40 лет: прежний владелец продавал Гранту вместе с фаркопом, прицепом. Состояние хорошее, коррозии нет. Для объективности загнал на СТО для диагностики днища, замечаний нет. Товарищи по гаражу советовали установить фаркоп по мощнее, но меня и штатный устраивает.
6.	Геннадий, 37 лет: Гранта у меня с 2011 года, сделал косметический ремонт, немного подкрасил, обработал антикорром. Из-за частых перевозок грузов днище сильно побито гравием, камнем, в некоторых местах ржавчина. На сервисе сказали, что еще походит, фаркоп в норме, менять не нужно.
7.	Владимир, 29 лет: купил прицеп к Гранте, осталось приобрести прицепное. В магазине рекомендовали Лидер-Плюс, Bosal, Балтекс. Желание было взять Bosal, но цена кусалась, остановился на Лидер-Плюс. Несмотря на дешевизну, оказался неплохим. Нареканий нет, доволен.
Отрицательные
1.	Алексей, 34 года: в магазине выбирал ТСУ, сразу отказался об бюджетного Лидер-Плюс, наслышан негативом. Проверять не стал, купил Bosal. На 1000 дороже, но качество очевидно.
2.	Виктор, 39 лет: для коммерции купил прицеп, осталось дело за фаркопом. На авторынке предлагали разные модификации, от бюджетного сразу отказался, сделал выбор в пользу VFM (844947МС).
3.	Игорь, 35 лет: прежний владелец Гранты установил ТСУ от Лидер-Плюс. Так как наслышан отрицательными отзывами, заменил новым от Bosal. Стоимость дороже, но качество выше среднего.

Вывод Что касается выбора прицепного устройства на Лада Гранта, то здесь необходимо отталкиваться от размера выделенного бюджета и массы перевозимых грузов. Если речь идет о больших цифрах, очевидно, что экономить не нужно. Приобретайте модели по дороже, например, Bosal Балтекс. Вес не превышает 500 – 600 кг в общей сложности — достаточно бюджетного решения от Лидер – Плюс. При условии умеренной эксплуатации, ресурс использования каждой из модификаций, приблизительно равный. Сам процесс установки фаркопа на Гранту лифтбек вовсе не сложный, интуитивно понятный.

13-контактная розетка – основной поиск неисправностей

Краткое руководство по поиску основных неисправностей 13-контактной розетки тягача.

Я написал это просто, насколько это возможно, в простых основных шагах, чтобы, надеюсь, любой человек с небольшим пониманием смог «помочь себе» настолько, насколько это возможно, прежде чем просить о помощи.

Я предполагаю, что у вас есть цифровой мультиметр и вы можете использовать его для измерения напряжения. Если вы не знаете, как пользоваться мультиметром, быстро прочитайте инструкции, прилагаемые к мультиметру. Так как счетчики различаются в зависимости от положения переключателя, вам необходимо убедиться, что он настроен на считывание напряжения постоянного тока (постоянного тока) и может считывать напряжение до 20 вольт.

Безопасность прежде всего. Поскольку вы работаете близко к задней части автомобиля, убедитесь, что ручной тормоз включен.

Так как 13-контактная розетка имеет заглушку, проще найти какой-нибудь способ держать заглушку открытой. Я использую отрезок веревки, накинутый на рычаг заднего стеклоочистителя и спускающийся к откидной створке. Аналогичным образом вы можете использовать банджи-шнур.

Вам необходимо найти подходящую точку заземления на автомобиле, чтобы подключить к ней отрицательный (черный) провод мультиметра. Иногда можно использовать сам буксировочный шар, хотя это не всегда надежно, и лучше всего, если вы сможете найти точку заземления в задней части автомобиля, к которой подключена проводка в задней части автомобиля.

Первый тест проводится при выключенном двигателе и мультиметре, настроенном на «постоянное напряжение», чтобы получить «эталонное» напряжение. «Опорное» напряжение получается путем подключения мультиметра непосредственно к клеммам аккумулятора. В нашем примере ниже у нас есть показание 12,82 вольта.

При выключенном двигателе и отрицательном щупе (черный) нашего мультиметра, подключенном к точке заземления в автомобиле. Теперь мы проверяем все соединения розеток по отдельности, используя положительный (красный) щуп. Только один — контакт 9(цепь зарядки аккумулятора для отдыха) должно быть напряжение на нем…..

Если все в порядке, мы готовы перейти к следующему тесту.

БЕЗОПАСНОСТЬ : Теперь мы собираемся снова проверить розетку, на этот раз при работающем двигателе. Поскольку вы работаете в задней части автомобиля, вы будете находиться близко к выхлопной трубе двигателя. Не делайте этот тест в гараже. Всегда помните о выхлопных газах. Не работайте в задней части автомобиля с работающим двигателем более пары минут подряд. Еще раз проверьте, включен ли ручной тормоз.

При работающем двигателе снова считываем «опорное» напряжение непосредственно на аккумуляторе. В нашем примере сейчас оно составляет 13,75 вольт при работающем двигателе.

Вернувшись к розетке еще раз, подсоедините отрицательный (черный) щуп к точке заземления на автомобиле и еще раз пройдитесь по каждому контакту. На этот раз контакт 9 должен показывать напряжение так же, как и контакт 10 (цепь холодильника). Теперь мы проверили, что при работающем двигателе никакие другие цепи не должны работать, кроме контактов 9.и 10.

ПРИМЕЧАНИЕ: На современных автомобилях, особенно на тех, которые оснащены заводской тягово-сцепной системой, электронный блок управления (ECU) автомобиля может задерживать включение контура холодильника до тех пор, пока не обнаружит, что в аккумулятор автомобиля было возвращено достаточно заряда. после запуска двигателя. Если вы сначала проверили контакт 10 и не получили показания напряжения, подождите несколько минут, пока двигатель работает на холостом ходу, и повторите проверку.

Хорошо… выключите двигатель и подышите свежим воздухом!

Проверено питание двух главных караванов. Теперь нам нужно проверить обратный путь нейтрали (земли) для каждой из цепей. Три цепи низкого напряжения (12 вольт) — это «дорожные огни», «холодильник» и «зарядка аккумулятора для отдыха». Внутри каравана эти три цепи разделены, включая обратный путь нейтрали (земли), единственный раз, когда эти три нейтрали (земли) соединяются вместе, это точка заземления в транспортном средстве.

Итак, при выключенном двигателе установите мультиметр на «Сопротивление» или «Ом». Чтобы проверить его работу, коснитесь двух щупов мультиметра вместе, вы должны получить показание 00,00 Ом.

Подключив отрицательный щуп мультиметра к точке заземления автомобиля, проверьте каждое из трех соединений заземления в розетке… (ниже). Здесь мы ищем самое низкое значение. В нашем примере у нас есть показание 0,11 Ом. Можно получить значение 0, но более вероятно, что оно будет чуть выше. Если он показывает 0,5 или выше, это, вероятно, плохое заземление. Проверьте подключение счетчика в автомобиле и повторите проверку. Если показания по-прежнему высоки, вам нужно найти клемму заземления в автомобиле для кабеля, который вы тестируете, и очистить его. Это может означать отвинчивание гайки и использование мелкой наждачной бумаги для удаления грязи с каждой клеммы и, возможно, ржавчины вокруг основания клеммной стойки.

Завершив вышеописанный тест, мы теперь уверены, что у нас есть хорошее заземление, а цепь зарядки аккумулятора для отдыха и цепь холодильника работают правильно.

Следующее испытание предназначено для подключения дорожных фонарей.

Для этого очень полезно иметь помощника, который будет включать и выключать свет по мере необходимости.

БЕЗОПАСНОСТЬ: убедитесь, что они понимают, что вы находитесь близко к задней части автомобиля, так как этот тест требует, чтобы двигатель работал.

Теперь снова проверяем наше «опорное» напряжение. Не забудьте сбросить настройки мультиметра, чтобы он показывал вольты постоянного тока. В приведенном ниже примере у нас снова 13,75 вольт.

Теперь проверяем каждое соединение по очереди. Убедитесь, что отрицательный (черный) измерительный провод вашего измерителя подключен к точке заземления на автомобиле. Работая логически, начните с контакта один. Напряжение должно отсутствовать, теперь попросите помощника включить левый индикатор. Поскольку это прерывистое напряжение, вы можете не считывать то же самое, что и «эталонное» напряжение батареи, поскольку измеритель может быть не в состоянии зарегистрировать полное изменение напряжения, поэтому оно может подняться только до 8 или 10 вольт, прежде чем вернуться к 0 и повторяющийся. Пока вы получаете постоянное чтение, это обычно приемлемо. Продолжайте обход контактов, подключите счетчик и попросите помощника включить эту цепь. Помните, что задний противотуманный фонарь требует включения фар.

Когда вы проверяете фонарь заднего хода, это ДОЛЖНО в целях безопасности выполнять с ДВИГАТЕЛЬ ВЫКЛЮЧЕН но при включенном зажигании. НЕ ПЫТАЙТЕСЬ ПРОВЕРИТЬ ПОДКЛЮЧЕНИЕ ФОНАРЯ ЗАДНЕГО ХОДА ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ! — Я не хочу, чтобы тебя задавили!

Вставьте щуп мультиметра в контакт 8 и попросите помощника выбрать реверс. Вы должны быть в состоянии прочитать напряжение.

После того, как вышеуказанные тесты будут завершены, подключите караван. Если существуют какие-либо неисправности, вероятно, неисправность связана с проводкой каравана.

Если у вас есть неисправность в вашей 13-контактной розетке, надеюсь, вы уже точно знаете, в какой цепи она находится. Если это дорожные фонари, то следующим шагом будет проверка предохранителей в автомобиле.

Если обнаружена неисправность в цепях зарядки аккумуляторной батареи или холодильника, требуется дополнительное расследование. Проверка предохранителей в автомобиле на их наличие является отправной точкой, но может потребоваться отследить проводку, чтобы найти реле, которые управляют этими цепями, и я бы порекомендовал вам обратиться к квалифицированному специалисту.

Краткое примечание о контакте 12…

Хотя на большинстве рисунков я показываю контакт 12 как неиспользуемый, на самом деле это неверно. Контакт 12 используется для обнаружения прицепа на некоторых автомобилях. Как это работает, зависит от автомобиля и, очевидно, не все автомобили используют его. Как правило, он подключается к системе ECU транспортных средств. 13-контактная вилка на прицепе имеет связь между контактом 12 и контактом 3 (масса дорожного фонаря), поэтому, когда вы подключаете прицеп или караван, он «замыкает» контакт 12 на разъеме тягача на массу, и ЭБУ автомобиля обнаруживает это и активирует любую программу стабилизации прицепа на транспортном средстве. Полным стандартом ISO является ISO 1446 для 13-контактных разъемов.

Вам также может быть интересно прочитать:

Светильники для караванов — основные способы поиска неисправностей

Светильники для караванов — поиск неисправности чтобы вы могли добавить их в свой iPad, планшет или электронную книгу…

13-контактная буксирная розетка – Диагностика 01

13-контактная буксирная розетка – Диагностика 02

13-контактная буксирная розетка – Диагностика 03

13-контактная буксирная розетка – Диагностика 04

13-штырьковая буксирная розетка 01

Общие сведения о ваттах, амперах, вольтах и ​​омах   — Очень базовое введение в некоторые простые математические операции, позволяющие вычислить мощность, ток и сопротивление.

Кабельная муфта 101 – Как добиться профессионального качества кабельной муфты

Copyright © 2011 – 2016 Simon P Barlow – Все права защищены



Нравится Загрузка 90 05

Проводка 12N фаркопа/розетки прицепа – [Abs-Zero]

Установка фаркопа, как правило, легкая и несложная работа, но ее прокладка часто заставляет людей не делать ее самостоятельно. Мое краткое руководство ниже показывает, насколько это просто и в целом может без проблем применяться к большинству автомобилей.

Эти инструкции основаны на автомобилях Vauxhall, на которые я устанавливал фаркопы:

• Cavalier (аналог mk3, mk2)
• Astra Mk2, Mk3 и Mk4 (Nova и Corsa похожи)
• VectraB (предварительный и рестайлинговый)
• Омега (аналогично Carlton и Senator)

Вам потребуется:

• отвертки
• кусачки
• плоскогубцы
• сверла и сверла диаметром до 12 мм
• ручная развертка (для увеличения отверстий при необходимости)
• круглый напильник по металлу
• резиновая втулка
• изоляционная лента (самоклейкая лента ПВХ)
• либо паяльник и припой, либо 7 скотчей и пара кротовых захватов

Схема подключения:

Подключение 7-контактного разъема 12N для прицепов, караванов и осветительных щитов:

1. Снимите панель обшивки, которая проходит вдоль нижней части багажника, где закрывается задняя дверь, при этом может быть виден небольшой разъем проводки ближе к центру. если ваш автомобиль уже получил предварительную проводку. Если нет, не волнуйтесь, вам все равно понадобится снять эту панель, чтобы скрыть кабели позже.
2. Снимите пластиковые панели (или откройте клапаны ковра), чтобы получить доступ к задней части задних фонарей.
3. Найдите под автомобилем или за задним бампером подходящее место для просверливания отверстия для ввода троса в автомобиль рядом с центром фаркопа, проверьте обе стороны, чтобы убедиться, что при вставлении троса он не будет запутаться или повредиться при переустановке обивки или загрузке багажа в багажник.
4. Просверлите отверстие и раскройте его до размера, необходимого для установки резиновой втулки, удалите все острые заусенцы и стружку, а затем установите втулку.
5. Пропустите трос в багажник через новую втулку и убедитесь, что он не слишком натянут и не провисает, чтобы его можно было размахивать. Если он не закреплен под автомобилем, используйте кабельные стяжки, чтобы прикрепить его к чему-то, что не движется, например, к фаркопу. Не поддавайтесь искушению проложить кабель рядом с выхлопом, так как он не выдержит долго на жаре.
6. Пропустив кабель в багажник, решите, где будут выполняться соединения. Если вы нашли разъем для предварительной проводки, то проще всего выполнить большинство подключений к нему. Если нет, то вам нужно будет снять внешнюю изоляцию с большого отрезка нового кабеля, чтобы можно было довести отдельные жилы до задних фонарей.
7. Выполните соединения в соответствии с приведенной ниже схемой, цветовые коды относятся к кабелю разъема фаркопа, и задача состоит в том, чтобы определить, к каким проводам они подключаются на автомобиле. Есть несколько способов сделать это, и Vauxhall использует одни и те же цвета проводов почти во всех автомобилях, но я всегда проверяю их вручную, чтобы убедиться, что не было никаких изменений — это безопасный метод, и я кратко описал его ниже.
8. Когда вы подходите к левому и правому указателям, установите встроенный предупреждающий зуммер (доступен в Halfords и т. д.) в соответствии с законом.
9. Соединения могут быть припаяны (если у вас есть шестеренка) или сделаны с помощью соединителей с замком, если вы предпочитаете. Паяные соединения намного лучше, так как они обычно не подвергаются коррозии и не ослабевают позже, если все сделано правильно. После того, как каждое соединение выполнено, накройте изоляционной лентой из ПВХ, чтобы убедиться, что никакая открытая медь не может соприкасаться с чем-либо еще.
10. Перед установкой ковров и отделки салона убедитесь, что все соединения выглядят исправно, и либо подключите прицеп, либо проверьте его с помощью мультиметра.
11. Установите обшивку на место, когда вы будете довольны тем, что все работает правильно, и в последний раз проверьте, что проводка по-прежнему правильно проходит через втулку при входе в автомобиль и все еще надежно закреплена.
12. Выпейте пива и поздравьте себя с с трудом заработанными деньгами, которые вы сэкономили и можете потратить на другие биты…

Отслеживание соединений:

Это звучит запутанно, но на самом деле довольно просто. Я объясню метод, и если вы поймете принцип, вы сможете применить его ко всем видам других ситуаций. Огни находятся на легком конце спектра. Вам понадобится мультиметр (примерно пять рублей от Maplin) или маломощная автомобильная лампочка на 12 В с припаянными к ней проводами. Подсоедините черный щуп мультиметра к коричневому проводу в световом блоке и используйте красный щуп для измерения Вольт на каждом проводе/дорожке.

Снимите блок держателей ламп с обоих задних фонарей. Для каждого соединения определите используемую лампочку и следуйте по металлической дорожке к разъему проводки к автомобильному жгуту. Запишите цвет провода и его назначение. Повторите для всех 7 проводов, и у вас есть список соединений для розетки прицепа.

Обратите внимание, что в некоторых автомобилях используются лампы с двойной нитью накаливания, поэтому нужно быть осторожным, чтобы не спутать габаритные огни с тормозом и противотуманками. Легко использовать мультиметр, чтобы увидеть, какая дорожка находится под напряжением, когда горит эта лампочка.

Зуммеры:

По закону электропроводка прицепа должна включать зуммер, который издает звуковой сигнал, когда работают индикаторы автомобиля, чтобы при подсоединении прицепа внутри автомобиля издавался звук «бип-бип-бип». Проводка, которую я описал выше, будет полностью функциональна с точки зрения правильной работы освещения даже без зуммера, но, поскольку они дешевы, а проводка тривиальна, подключите ее.

Соединения для этого просты, и в основном зуммер подключается между розеткой прицепа и задними фонарями автомобиля, так что питание прицепа проходит через него. Восстания всегда включены в эти предметы, поэтому я не рассматриваю их здесь. Обращайтесь, если у вас возникнут проблемы.

Реле байпаса:

Некоторые автомобили оснащены системами проверки/предупреждения о выходе из строя ламп (на автомобилях Vauxhall они называются контрольными проверками), которые могут быть обмануты подключением прицепа. Vauxhall, которые я видел, не страдают, но Mercedes E-класса, который я использовал, нуждался в обходном реле для работы. Это просто: 6 входных и 6 выходных проводов, постоянное напряжение 12 В и заземление. Все, что он делает, это потребляет крошечный ток от каждой цепи лампы, чтобы переключать реле, которое управляет розеткой прицепа.

И, наконец…

Надеюсь, эти инструкции будут вам полезны. Я всегда буду рад вернуться к ним и исправить их, если они неясны или если вы обнаружите ошибку. В равной степени я понимаю, что не включил фотографии в это руководство и могу пойти и сделать несколько фотографий, если они кому-то помогут. Просто свяжитесь с нами по ссылке «Контакты» слева. 🙂

FAQ

Часто задаваемые вопросы (FAQ)

Есть вопросы по установке комплекта проводки ECS? Большинство ответов можно найти на этой странице. Если решения вашей проблемы там нет, вы можете позвонить в нашу службу технической поддержки ECS .

Вопросы о продукте

• Почему выбраны комплекты проводки фаркопа для конкретного автомобиля?
• Когда выбрать 7- или 13-контактный комплект?
• Что такое управление C2?
• Что такое «система Can-Bus»?

Установка

• Нужно ли подключать источник питания, если у меня есть 7-контактный комплект проводки?
• Нужно ли подключать блок питания, если мне не нужен +30/постоянный ток?
• В какую позицию нужно подключить серый провод в розетке?
• Зачем подключать дополнительный провод для стоп-сигнала, когда все функции на прицепе работают через сеть Can-Bus?
• Как отключить датчики парковки при подключении прицепа?

Разное

• У меня есть 13-контактный комплект проводки, но в моей розетке нет +15/+30.
• Нужно ли подключать удлинитель +15/+30 на коммутируемую цепь?
• Могу ли я проверить наружное освещение с помощью тестера светодиодов, детектора напряжения или одной лампочки?
• Нужно ли кодировать мой автомобиль после установки комплекта проводки?

Вопросы о продукте

В: Почему выбраны комплекты проводки фаркопа для конкретного автомобиля?
A:  Существует множество причин для выбора комплектов проводки для конкретного автомобиля. Назовем несколько преимуществ:

• Быстро и просто подключается к разъемам в автомобиле;
• Надежные соединения, которые продолжают безотказно функционировать долгие годы;
• Полные комплекты со всеми необходимыми компонентами и электронными модулями;
Модули
• совместимы с электронной системой автомобиля;
• Отсутствие риска повреждения проводки автомобиля;
• Подробное руководство по эксплуатации прилагается.

В: Когда выбрать набор из 7 или 13 полюсов?
A:  Для 7-полюсного выбирается, если не требуется постоянное натяжение (например, для велобагажника или небольшого прицепа). Для 13-полюсного выбирается, требуется ли постоянное напряжение (например, для каравана).

В: Что такое управление C2?
A:  Это система, которая указывает на неисправность указателя поворота. Об этом сигнализирует видимый звуковой сигнал на приборной панели. В Германии, Австрии и Великобритании это обязательно.

В: Что такое «система Can-Bus»?
A: Система Can-Bus — это компьютерная сеть, проходящая через автомобиль. Световые сигналы могут быть получены из этой сети. Наш модуль переводит эти сигналы в сокеты.

Установка

В: Нужно ли подключать источник питания, если у меня есть 7-контактный комплект проводки?
A:  Всегда необходимо подключать блок питания. Это связано с тем, что этот провод также может быть источником питания для модуля или реле комплекта проводки.

В: Нужно ли подключать блок питания, если мне не нужен +30/постоянный ток?
A:  Всегда необходимо подключать блок питания. Это связано с тем, что этот провод также может быть источником питания для модуля или реле комплекта проводки.

В: В какую позицию нужно подключить серый провод в розетке?
A: Серый провод необходимо подключить к позиции 2a. Это положение предназначено для механического устранения отключения противотуманных фар на автомобиле. Это также указано в нашем руководстве или на желтой тележке службы поддержки, которая входит в комплект поставки.

В: Зачем мне подключать дополнительный провод для стоп-сигнала, когда все функции на прицепе работают через сеть Can-Bus?
A: Когда в сети Can-Bus много активности, стоп-сигнал на прицепе будет задерживаться. Если мы установим прямую связь, этого можно избежать. В случае обрыва или неправильного подключения проводов Can-bus, на прицепе всегда есть рабочий стоп-сигнал во время движения автомобиля.

В: Как отключить датчики парковки при подключении прицепа.
A:  Это зависит от комплекта проводки:

• Существуют комплекты проводки, которые необходимо кодировать для всех функций. После установки датчики парковки автоматически отключаются при подключении прицепа.
• Для некоторых комплектов проводки необходим удлинительный комплект для отключения датчиков парковки.
• Другие комплекты имеют многофункциональный модуль, который можно установить для универсального отключения парктроника. Руководство включено.
• Также возможно, что автомобиль уже оборудован переключателем или кнопкой на приборной панели, которые можно использовать для включения датчиков парковки.

Разное

В: У меня есть 13-контактный комплект проводки, но в моей розетке нет +15/+30.
A: Это связано с тем, что не всем нужны +15/+30, даже с 13-контактным комплектом проводки. Однако ваш 13-контактный комплект проводки подготовлен для соединения +15/+30, для которого вы можете заказать комплект расширения.

В: Нужно ли подключать удлинитель +15/+30 на коммутируемую цепь?
A: Это не требуется, поскольку реле, используемое в этом комплекте расширения, является интеллектуальным реле. Это реле измеряет напряжение аккумулятора при работающем двигателе. Когда напряжение батареи выше определенной точки, она посылает коммутируемую мощность. Когда напряжение падает, реле снова выключается.

В: Могу ли я проверить внешнее освещение с помощью тестера светодиодов, детектора напряжения или одной лампочки?
A:  Нет, всегда следует проводить испытания с достаточной нагрузкой, оснащенной лампочками нужной мощности.

В: Нужно ли кодировать мой автомобиль после установки комплекта проводки?
A: Необходимость кодирования зависит от автомобиля.
