Дизельный двигатель. Устройство и принцип работы.

Время и техника идут вперед, и все больше появляется на дорогах автомобилей, у которых лишь характерное постукивание из-под капота выдает тип установленного мотора.

В данной статье разберем устройство, принцип работы и конструктивные особенности дизельных двигателей.

Особенности дизельного двигателя, такие как экономичность, высокий крутящий момент во всем диапазоне оборотов, делают его предпочтительным вариантом. Современные дизели последних поколений вплотную приблизились к бензиновым моторам по шумности и удельным характеристикам, сохраняя при этом преимущества в экономичности и надежности.

Конструктивные особенности дизельных двигателей

По конструкции дизельный двигатель не отличается от обычного бензинового — те же цилиндры, поршни, шатуны. Правда, клапанные детали существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия у него намного выше (19-24 единиц против 9-11 у бензинового двигателя).

Именно этим объясняется большой вес и габариты дизельного двигателя в сравнении с бензиновым.

Принципиально отличие заключается в способах формирования топливно-воздушной смеси, ее воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает чистый воздух. В конце сжатия, когда он нагревается до температуры 700-800 градусов цельсия, в камеру сгорания форсунками, под большим давлением (10-30 МПа) впрыскивается топливо, которое почти мгновенно самовоспламеняется.

Самовоспламенение сопровождается резким нарастанием давления в цилиндре — отсюда повышенная шумность и жесткость работы дизеля. Такая организация рабочего процесса позволяет использовать меньше топлива и работать на очень бедных смесях, что определяет более высокую экономичность. Экологические характеристики такого двигателя тоже лучше — при работе на бедных смесях выбросы вредных веществ заметно меньше, чем у бензиновых моторов.

К недостаткам дизельных двигателей обычно относят повышенную шумность и вибрацию, меньшую литровую мощность и трудности холодного пуска. Стоит отметить, что это относится в большей степени к старым конструкциям, а в современных эти проблемы уже не являются столь очевидными.

Дизельные двигатели с непосредственным впрыском

Существует несколько типов дизельных двигателей, различие между которыми заключено в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне.

До недавнего времени непосредственный впрыск применялся в основном на низкооборотных двигателях большого рабочего объема. Это было связано с трудностями организации процесса сгорания, а также повышенными шумом и вибрацией.

В последние годы благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить его экономичность, снизить шум и вибрацию.

Дизельные двигатели с раздельной камерой сгорания

Наиболее распространенным на легковых автомобилях пока является другой тип дизельного мотора — с раздельной камерой сгорания. В них впрыск топлива осуществляется не в цилиндр, а в дополнительную камеру. Обычно применяется вихревая камера, выполненная в головке блока цилиндров и соединенная с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался, что значительно улучшает процесс самовоспламенения и смесеобразования. Самовоспламенение в этом случае начинается в вихревой камере, а затем продолжается в основной камере сгорания.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Вихрекамерные двигатели составляют подавляющее большинство среди устанавливаемых на легковые автомобили и джипы (около 90 %).

Устройство топливной система дизельного двигателя

Важнейшей системой дизеля, определяющей надежность и эффективность его работы, является система топливоподачи. Основная ее функция — подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

Главными элементами топливной системы дизеля являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.

ТНВД — топливный насос высокого давления.

ТНВД предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и управляющих действий водителя. По своей сути современный всережимный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые уже сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т.

п. На современных внедорожниках обычно применяются ТНВД распределительного типа.

ТНВД распределительного типа. Насосы этого типа получили широкое распространение на легковых дизелях. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время эти насосы предъявляют очень высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах очень малы.

Форсунки дизеля.

Другим важным элементом топливной системы является форсунка. Она вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе, а тип распылителя определяет форму факела топлива, которая имеет важное значение для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в очень тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливные фильтры дизеля.

Топливный фильтр, несмотря на его простоту, является важнейшим элементом дизельного мотора. Его параметры, такие, как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

Как происходит запуск дизельного двигателя?

Холодный пуск дизеля обеспечивает система предпускового подогрева. Для этого в камеры сгорания вставлены электрические нагревательные элементы — свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900* С, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива.

Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30оС, разумеется, при условии соответствия сезону масла и дизтоплива.

Турбонаддув дизельного двигателя

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы».

Система Common-Rail

Пример двигателя: Nissan YD22DDTi

Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива двигателем сокращается примерно на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи и снижается шумность работы мотора.

Специалисты автотехцентра Nissan имеют богатый опыт диагностики и ремонта дизельныйх двигателей и ТНВД.

Звоните и приезжайте — 8 (912) 220-85-27

← Двигатель с турбонаддувом. Плюсы и минусы на бензиновых и дизельных двигателях  |  Компрессия и степень сжатия двигателя. Какая должна быть? →

Дизельный двигатель: принцип работы и устройство

Автор Алексей Белокуров На чтение 10 мин. Просмотров 1.4k. Опубликовано

Дизельный двигатель конструктивно не отличается от силового агрегата на дизеле. Ключевой особенностью, отличающей его, является только принцип работы. Первые двигатели на дизельном топливе появились еще в начале двадцатого века и эксплуатировались на судах, тракторах, тепловозах. На закате эпохи двадцатого века автодизель, как еще называют силовой аппарат на дизельном топливе, начали эксплуатировать на автомобилях.

Впервые, ТНВД или топливный насос высокого давления был усовершенствован немцем Бош в двадцатые годы прошлого столетия. С этого момента можно считать и началось усиленная популяризация данного двигателя. Теперь этот мотор стали использовать не только на судах и станках, но и на тепловозах и дизель-поездах. Так называли в прошлом веке рельсовые автобусы.

Двигатель внутреннего сгорания на дизеле отличается по мощности от бензинового в лучшую сторону. Но многие начинающие автовладельцы не разбираются в них и не понимают, что такое дизель, а что такое двигатель на бензиновом топливе.

Давайте рассмотрим конструкцию дизельного силового агрегата в подробностях, чтобы узнать, как он устроен и принцип работы.

Содержание

  1. Устройство системы дизельного двигателя
  2. Принцип работы дизельного двигателя
  3. Устройство топливной системы
  4. ТНВД
  5. Форсунки
  6. Топливный фильтр
  7. Дополнительные компоненты двигателя
  8. Принцип работы турбины
  9. Турбонаддув он же турбонагнетатель состоит из
  10. Цикл работы турбонаддува
  11. Интеркулер и форсунка
  12. Плюсы и минусы дизельного мотора
  13. Заключение

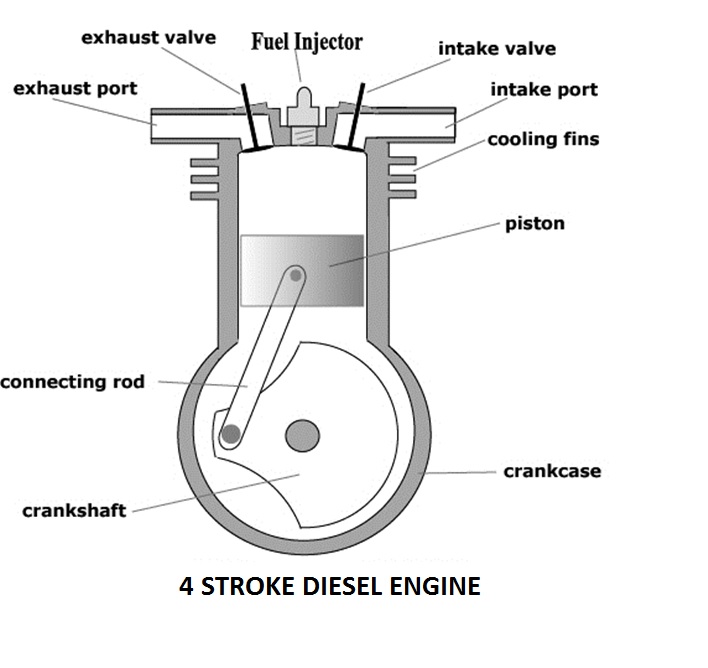

Устройство системы дизельного двигателя

Изнутри мотор на дизеле изготовлен из следующих блоков:

  • цилиндры и поршни;
  • форсунки;
  • клапаны впуска и выпуска;
  • нагнетающий давление компрессор;
  • охладитель воздушных масс.

Виды дизельного двигателя классифицируются по конструкциям камер сгорания. Их всего три:

  1. Отдельные камеры сгорания. Автодизель в таких аппаратах попадает в одну камеру. Ее можно увидеть, если раскрутить ГБЦ. Затем масса в вихревой камере сжимается до самого минимума. Начинается воспламенение ее, и только потом воспламененная воздушная масса приходит в первую камеру.
  2. Неразделенная. Схема работы подобного силового аппарата проста. Камера находится в поршне, а топливо подается в образующееся пространство над поршнем. Особенности такого мотора заключаются в экономии горючего. Однако шумность работы его повышается.
  3. Предкамерные силовые агрегаты. Это третья разновидность двигателей внутреннего сгорания на дизеле. Они оснащаются вставной форкамерой. Она подсоединяется с цилиндрами путем специальных трубок. Именно от этих трубок, точнее от их размеров и форм будет зависеть экономичность потребления горючего, экологичность выбросов, шумность и мощность мотора.

Степень сжатия в камерах разных видов дизельного двигателя различная. Но однозначно, что она намного выше, чем у бензинового. А рабочий процесс начинается с попадания воздушной массы в камеру сгорания, где она должна разогреться до определенной температуры.

Силовые аппараты на дизеле могут быть как двухтактными, так и четырех-тактными. В последнее время компании стали выпускать по большей части четырех-тактные двигатели. Они надежней и мощнее, чем двухтактные.

На морских судах используются реверсивные моторы на дизеле. Также такие же моторы применялись ранее на тепловозах. Подобные силовые агрегаты нужны были для того, чтобы механизм мог двигаться назад.

Теперь вы знаете, как устроены современные дизельные двигатели, которые работают в автомобилях. Давайте посмотрим на принцип работы таковых.

Принцип работы дизельного двигателя

Принцип работы двигателя на дизельном топливе таков:

  • поршень снижается до нижнего своего положения;
  • свежие воздушные массы прибывают в пространство, оставшееся после того, как поршни опустились в самую нижнюю точку;
  • поршень подымается до упора, воздушная масса постепенно нагревается;
  • поршень доходит до высочайшей точки подъема, температура нагрева смеси достигает 800 градусов по Цельсию;
  • теперь происходит впрыск топлива в камеру двигателя внутреннего сгорания. Горючее и воздух возгораются, так как происходит воспламенение топлива из-за соприкосновения с горячими воздушными массами.

Из-за горения смеси внутри камеры образуется шум, который водитель может слышать во время работы дизельного мотора. Процесс полного сгорания даже небогатой топливной жидкости способствует высокому крутящему моменту силового агрегата. Поэтому дизельные движки считаются экономичными и мощными, в отличие от бензиновых моторов.

Внимание! Процесс горения воздушных масс длится столько, сколько нужно для, чтобы произошел впрыск горючего. Поэтому вся работа мотора происходит при постоянном давлении разгоряченных газов. Это сказывается на долговечности мотора.

Опытные механики говорят, что для дизельных двигателей важным является присутствие чистого воздуха. Поэтому воздушные фильтры необходимо чистить и менять на втором техническом обслуживании во избежании непроходимости воздушной смеси. Иначе слабый доступ воздуха приведет к проблемам в работе движка.

Теперь давайте посмотрим, как устроена топливная система мотора на дизеле.

Устройство топливной системы

Список устройств, входящих в дизельный двигатель, был дан выше. Здесь будет рассмотрено его строение в подробностях. Вы узнаете, что из себя представляет ТНВД дизельного ДВС, какие используются форсунки. Как и когда надо менять масло и топливный фильтр.

ТНВД

ТНВД – это топливный насос высокого давления в дизельном моторе. Он подключается к форсункам и подает в них горючее. Производитель устанавливает параметры, по каким он должен работать. Эти параметры зависят от количества оборотов и давления турбонаддува.

Сегодня изготавливается и устанавливается в силовые аппараты один из типов топливных насосов высокого давления: рядный или плунжерный, распределительный.

Форсунки

В систему дизельного двигателя входят и форсунки. Устройства распыляют и подают дизель в камеру сгорания. В этих устройства находится распределитель, который задает форму пламени.

Существует также два вида форсунок. Одни с дырчатым распределителем, другие с шрифтовым.

Топливный фильтр

Топливное фильтрующее устройство – это «печень» дизельного двигателя. Фильтр принимает на себя грязное топливо и очищает его. Опытные механики советуют заменять топливный фильтр через каждые 15 000 километров или чаще, если горючее плохое.

При плохо работающем топливном фильтре в дизельном двигателе начинаются проблемы с мощностью, тягой. Что в конечном итоге приводит к поломке движка.

Дополнительные компоненты двигателя

В конструкции дизельного двигателя присутствуют и другие детали. Например, турбина. Многие моторы оснащаются турбонаддувом для увеличения мощности. Обычные же атмосферники не имеют такого устройства.

Давайте рассмотрим, что такое турбонадув и из чего он состоит.

Принцип работы турбины

Большое количество воздуха подается в цилиндры через турбонаддув. Также увеличивается подача горючего во время рабочего цикла. Все это позволяет увеличить мощность мотора.

Так как давление насоса в дизельном двигателе выше и постоянное, то это помогает избежать турбоям, которые часто присутствуют на бензиновом моторе. Которыми также часто недовольны владельцы бензиновых турбодвигателей.

Принцип работы турбины таков:

  1. Отработанные газы проходят через компрессор.
  2. Они постепенно раскручивают колесо турбины.
  3. Затем вращение турбинного колеса передается компрессорному. Так происходит потому, что они оба установлены на одном валу.
  4. Под действием вращения турбокомпрессор сжимает воздух. Затем последний поступает в интеркулер.
  5. Здесь он начинает охлаждаться. Потом поступает снова в цилиндры силового агрегата.

Таким образом работает турбинное устройство. Дизельный двигатель запускается даже при отрицательных температурах внешней среды. Свечи накаливания разогревают воздушную смесь до 900 градусов. Именно поэтому сквозь турбины в цилиндры могут поступать холодные воздушные массы.

Турбонаддув он же турбонагнетатель состоит из

Турбонаддув дизельных двигателей состоит из следующих компонентов:

  • воздухозаборник;
  • компрессор;
  • клапан для регулировки отработанных газов;
  • заслонка для дросселя;
  • фильтрующее устройство;
  • интеркулер для охлаждения воздушных масс;
  • давления датчики;
  • коллектор впуска;
  • соединительные трубки.

В свою очередь в турбину входят элементы:

  • подшипники, которые создают вращение ее;
  • чехол на турбине;
  • чехол на компрессоре;
  • сталистая сетка.

Есть разные виды турбонаддувов и их особенности. Так, например, в турбине с изменяемой геометрией измененное сечение входного клапана регулирует поток отработанных газов. Два компрессора устанавливаются последовательно для того, чтобы за каждый режим работы отвечало одно из устройств, а не два за все или одно за все режимы работ.

Если же компрессоры в моторе установлены параллельно, то турбоямы становятся еле ощутимы. Механический и автоматический турбьонаддув, установленные вместе, способствуют увеличенную мощности. Например, первый включается при низких оборотах, а второй при высоких.

Цикл работы турбонаддува

Теперь вы знаете, что такое турбонаддув и как он работает. Давайте посмотрим, каков его цикл.

  1. Турбокомпрессор создает вакуум. Внутрь турбонаддува всасываются воздушные массы.
  2. Дальше в работу вступают роторы.
  3. Интеркулер охлаждает воздушные массы.
  4. Впускной коллектор пропускает через себя холодный воздух. Но перед тем, как он попадет в него, воздушные массы проходят очистку через воздушные фильтрующие устройства.
  5. Когда воздух будет набран до достаточного количества, клапан закроется.
  6. Уже отработанные воздушные массы проходят в турбину силового агрегата внутреннего сгорания и давят на ротор.
  7. Скорость вращения самой турбины и ее вала увеличивается до 1500 оборотов в секунду.

Таким образом за счет всех этих действий образовывается давление, которое и увеличивает мощность дизельного двигателя.

Интеркулер и форсунка

Интеркулер для двигателя на дизеле был создан, чтобы не подвергать каждодневному ремонту детали мотора. Детали двигателя при действии на них высоких температур подвергаются быстрому износу. Чтобы такого не происходило, были созданы интеркулера.

Топливо, подающееся через форсунки, правильно распределяется и в нужном количестве. Поэтому не происходит детонации при правильном расположении угла подачи.

Плюсы и минусы дизельного мотора

Дизельные двигатели славятся мощностью и надежностью, но и не только этим. Давайте посмотрим, какие новые системы дали двигателям вторую жизнь. Например, одним из компонентов, разработанных для современных движков, стала система Common Rail.

Питание Common Rail ставится на аппараты на дизеле с девяносто седьмого года прошлого столетия. По сути, она является усовершенствованным способом поступления топлива в камеру сгорания, повышает давление. Изготовление, которого не зависит от скорости вращения силового агрегата или давления.

Ключевым различием Common Rail от обычного ТНВД является то, что последний нужен просто для увеличения давления в топливной магистрали. Насос не дозирует цикловую подачу дизеля и не регулирует поступление его.

На низких оборотах такой аппарат работает без задымления при большей цикловой подаче автодизеля. У него – высокий вращающий момент происходит и при низких оборотах. Такая функция делает машину «отзывчивой» в движении.

Поэтому в РФ на две тысячи седьмой почти все моторы грузовиков были переделаны на дизельные аппараты. Теперь производительность и эффективность их повысилась в несколько раз если приравнивать к тому, что было до этого.

В использованных газах аппарата на дизеле находится малое количество оксида углерода.  Также силовой агрегат на дизеле экономичен, если приравнивать его к бензиновому, на тридцать, а то и пятьдесят процентов. Так происходит потому, что в моторе на дизеле степень сжатия воздуха доводится до больших чисел, если сравнивать со степенью сжатия топливной смеси в силовых агрегатов на бензине.

Единственным минусом дизельных моторов с турбонаддувом является сам турбокомпрессор. Так как срок деятельности турбины всего 75 000 километров, то автовладельцам приходится заменять ее, устанавливая новую. Поэтому многие водители не хотят таких растрат и мучений, покупают обычные атмосферные движки на дизеле.

Хотя среди молодого поколения все больше становится поклонников турбодизелей. Некоторые даже увеличивают мощность в турбине, тюнингуют старые атмосферные движки. Поэтому дизельные моторы стали все больше пользоваться популярностью, чем бензиновые.

Заключение

Теперь вы знаете, что такое дизельный двигатель и принцип его работы. Покупать машину с ним или без него – решать вам.  Опытные механики говорят, что дизельные мотора реже других появляются на ремонте, даже на капитальный ремонт попадают через 150 000 километров. Если правильно и вовремя ухаживать за дизельным мотором, он прослужит долго и пройдет те заветные полмиллиона километров без капитального ремонта.

Основные части дизельного двигателя

Дизельные двигатели невероятны, потому что они экономичны и идеально подходят для большегрузных автомобилей. По этой причине многие производители грузовых автомобилей решили использовать дизельные двигатели в своих транспортных парках. Однако, чтобы понять истинную мощность дизельного двигателя, дальнобойщики также должны понимать основные части дизельного двигателя. В этой статье будут рассмотрены некоторые из этих частей и объяснены их функции, чтобы люди знали, что делать в случае чрезвычайной ситуации.

Прежде чем мы обсудим детали дизельного двигателя, мы должны поговорить о различиях между восстановленным и восстановленным двигателем. ATL Diesel считает, что восстановленные двигатели лучше, потому что они дают новую жизнь старым деталям за половину стоимости. С другой стороны, если вы попытаетесь восстановить двигатель самостоятельно, что-то может пойти не так, и вы можете даже пораниться в процессе. Итак, имейте это в виду, когда будете читать о деталях дизельного двигателя. Всегда лучше отремонтировать их, чем сделать что-то не так самостоятельно.

Прокладка головки блока цилиндров

Прокладка головки блока цилиндров находится между блоком цилиндров и головками цилиндров дизельного двигателя. Прежде всего, этот компонент предотвращает попадание жидкостей на головки цилиндров. Если головки цилиндров намокнут, они не смогут обеспечить правильную топливно-воздушную смесь для запуска. Прокладки головки блока цилиндров также склонны к деформации, потому что они испытывают самые резкие перепады температур — более низкие температуры от системы охлаждения и более высокие температуры от сгорания. Таким образом, водители должны следить за потенциальными признаками отказа.

Топливные форсунки

Дизельные двигатели работают иначе, чем другие традиционные двигатели. Для запуска им нужна топливно-воздушная смесь, а также огромное количество тепла. По этой причине топливные форсунки являются одной из важнейших частей дизельного двигателя. Эти компоненты выпускают дизельный газ в камеру сгорания, где он смешивается с воздухом, и зажигание запускает автомобиль. Однако в связи с этим возникает вопрос: куда попадает топливно-воздушная смесь после камеры сгорания?

Распределительный и коленчатый вал

Распределительный вал, да! Распределительный вал расположен в верхней части двигателя. Эта часть позволяет поступать топливу и воздуху и выпускает остальной выхлопной дым наружу. Распределительный вал открывает и закрывает клапаны, которые позволяют происходить сгоранию. Итак, при чем здесь коленчатый вал? Две части по существу работают вместе!

Коленчатый вал — одна из самых сложных деталей дизельного двигателя. Эта часть работает на вращательном движении, почти как велосипед. Это мнение верно и для распределительного вала. Коленчатый вал остается закрытым, удерживая воздушно-топливную смесь, необходимую для сгорания, пока датчики не сообщат им, что пора открываться, что приводит к запуску автомобиля.

Картер

Картер окружает коленчатый вал, закрывая его во время вращения. Картер несет на себе вес коленчатого вала, так как эта часть невероятно тяжелая. Этот компонент также направляет любое лишнее масло в масляный поддон, что и звучит именно так. Масляные поддоны собирают дополнительную смазку и масло, которые не нужны для сгорания. Некоторые более крупные автомобили имеют несколько масляных поддонов, а автомобили меньшего размера — только один.

Маховик

Пожалуй, самая крутая часть дизельного двигателя — это маховик. Маховик расположен на конце коленчатого вала. Эта часть выполняет следующие действия:

  • Минимизирует шум при вращении коленчатого вала.
  • Минимизирует вибрацию.
  • Некоторые маховики имеют зубчатые края, помогающие при необходимости вращаться.

Головки цилиндров

Если вы еще не поняли, топливно-воздушная смесь, необходимая для сгорания, невероятно важна для дизельного двигателя. Если двигатель не получает соответствующую смесь, он не запустится правильно. К счастью, головки цилиндров могут помочь. Эти цилиндры расположены в верхней части блока цилиндров и предотвращают попадание капель воздушно-топливной смеси в камеру сгорания.

Головки цилиндров также делают все возможное, чтобы предотвратить перегрев двигателей. Когда двигатель запускается, он невероятно нагревается. Но в то же время он выпускает охлаждающую жидкость, чтобы не допустить перегрева. Охлаждающая жидкость поглощает тепло от сгорания и движется к входу в радиатор. Пока охлаждающая жидкость не слишком горячая, термостат автомобиля позволяет ей проходить через головки цилиндров. Более крупные автомобили имеют больше головок цилиндров, чем автомобили меньшего размера. Следовательно, у них больше проходов для протекания охлаждающей жидкости.

Выхлопная система

Еще одной важной частью дизельного двигателя является выхлопная система. Выхлопная система необходима, потому что она избавляет от любых нежелательных материалов, которые не принадлежат двигателю. В предыдущих сообщениях блога обсуждались различные цвета, которые вы можете увидеть в своей выхлопной системе, и что они означают. Ниже приводится краткое описание этих цветов и их значений:

  • Черный дым: Черный дым указывает на неисправность топливного насоса форсунки и на то, что двигатель не получает правильную топливно-воздушную смесь, необходимую для правильной работы.
  • Синий дым: Синий дым указывает на то, что вы сжигаете моторное масло. Это может быть проблемой, потому что, хотя у вашего двигателя технически достаточно топлива для работы, он так не думает.
  • Белый дым: Белый дым означает, что охлаждающая жидкость вытекает из вашего двигателя, что может привести к его перегреву.

Каждый водитель должен знать основные узлы дизельного двигателя на случай, если что-то пойдет не так. Чем больше кто-то знает о двигателе, тем меньше вероятность возникновения проблем. В худшем случае, и вам нужны новые детали двигателя, не ищите ничего, кроме ATL Diesel. У нас есть восстановленные детали для дизельных двигателей, которые дешевле, чем новые аналоги, и работают так же хорошо.

Покупка восстановленных деталей дизельного двигателя дает больше преимуществ. Например, они лучше для окружающей среды. Вместо того, чтобы годами лежать на свалке, мы берем эти компоненты и придаем им свежий вид, чтобы они не сгнили. Не забывайте — мы предлагаем их по сниженной цене, так что вам не придется платить столько, когда придет время заменять детали. Итак, как видите, использование восстановленных деталей имеет много преимуществ. Пока вы работаете с проверенным производителем, мало что может пойти не так.

Marine Diesel Engine — Parts And Functions

15 Comments on Marine Diesel Engine – Parts And FunctionsPosted in Auxiliaries, Main Engine, Marine By Amit AbhishekPosted on

Последнее обновление: 16 февраля 2019 г. Автор: Амит Абхишек

Морской дизельный двигатель состоит из множества рабочих частей. Даже различные компоненты вносят небольшие изменения в его конструкцию, но их функции остаются прежними. Каждый компонент имеет определенную функцию и место в своей работе. Скорее всего, вы уже знаете о них кое-что даже больше, чем немногие; вы уже привыкли собирать их в определенном порядке.

Для тех, кто уже знал; Это было бы освежением (пересмотром) концепций, в то время как для других; важно знать различные части двигателя, чтобы понять, что такое «судовой дизельный двигатель». Но на всякий случай, если вы хотите вдаваться в подробности, я настоятельно рекомендую книгу Найджела Колдера «Морской дизельный двигатель»; нажмите здесь, чтобы проверить его текущую цену на Amazon.

1 ) Опорная плита

Опорная плита состоит из двух параллельных балок, расположенных по всей длине двигателя. Они соединены вместе с другим набором балок «Поперечные балки». Он расположен по обеим сторонам доверенного кольца между рукояткой. На эти поперечные балки заделаны несущие опоры из литой стали.

Надлежащее внимание уделяется проектированию и изготовлению самых кормовых поперечных балок для обеспечения соответствующей жесткости. Это часть, подверженная переменной тяге двигателя. Обычно опорная плита изготавливается путем сварки поперечных балок из литой стали между изготовленными продольными балками вместе с подшипниками и отверстиями для стяжных болтов. Но для малых двигателей они также изготавливаются в виде простой отливки из чугуна.

Функция

Используется в качестве фундаментного блока для двухтактного судового дизельного двигателя. Они в то же время прочные и гибкие, чтобы выдерживать вес и выдерживать колебания сил, создаваемых двигателем. Автор: Tyne & Wear Archives & Museums Год: 2011, Лицензия: Общественное достояние – Нет известных ограничений авторского права;

2 ) Коленчатый вал

Коленчатый вал представляет собой компонент двигателя, подверженный сильному скручиванию, а также переменному изгибающему и сдвиговому напряжению. Для изготовления коленчатого вала используются такие материалы, как кремний (0,3%), углерод (0,2%), сера (0,02%), марганец (0,6%) и фосфор (0,02%). Коленчатый вал должен иметь хорошую опорную поверхность, устойчивые к износу шейки и шатунную шейку, хорошую прочность и маловероятно усталостное разрушение.

Они могут быть изготовлены одним из четырех способов:

  • Полностью сборный
  • Цельный
  • Полусобранный
  • Сварная конструкция
Функция

Коленчатый вал является ключевым компонентом двигателя, передающим мощность цилиндра на карданный вал. По сути, он преобразует колебательное движение шатуна / возвратно-поступательное движение поршня во вращательное движение вала.

3 ) Распределительный вал

Распределительный вал состоит из набора кулачков для каждого узла, которые гидравлически крепятся к распределительному валу. Весь вал поддерживается линейным подшипником из белого металла с набором кулачков, изготовленных из стали. Они имеют отдельный комплект смазки, чтобы избежать загрязнения топливом из-за утечек.

Двухтактный морской дизельный двигатель имеет меньше кулачков на распределительном валу, чем четырехтактный двигатель, в связи с тем, что; в двухтактном двигателе нет впускного клапана, который требует движения кулачка для продувки. Обеспечить правильную синхронизацию выхлопа и впрыска топлива; распределительный вал приводится в движение коленчатым валом. Между собой они соединены либо цепью, либо шестерней в зависимости от конструкции двигателя или так называемой фирмы. (Sulzer имеет шестерни, а B&W использует цепь).

Функция

Это устройство управления, которое управляет тремя основными клапанами (впускным, выпускным и топливной форсункой). Он управляет этими клапанами с помощью кулачкового толкателя, коромысла и толкателя. Каждый профиль кулачка предназначен для обеспечения желаемой скорости и подъема толкателя в нужное время.

4 ) Рамная коробка

Рамная коробка, также известная как «рама», представляет собой отдельно изготовленную конструкцию, устанавливаемую поверх опорной плиты. Они несут направляющие крейцкопфа, поддерживая блок цилиндров. И крепятся к опорной плите с помощью болтов.

Функция

Они поддерживают блок цилиндров или, как его обычно называют, антаблемент от опорной плиты.

5 ) Поршень

Поршень представляет собой составную конструкцию с днищем и юбкой, образующую подвижную часть камеры сгорания. Головка поршня подвергается колеблющимся тепловым и механическим нагрузкам, в то время как она передает силу сгорания на шток поршня или шатун в зависимости от типа двигателя (двухтактный или четырехтактный). Они имеют вогнутую форму в верхней части для обеспечения максимальной эффективности сгорания.

Общепринятой практикой является использование в конструкции хромомолибденовой легированной стали с металлическим инконелем толщиной 8 мм, установленным поверх него во избежание прогорания коронки. Он имеет от четырех до пяти хромированных канавок, сопровождающих поршневые кольца. С другой стороны, юбка действует как направляющая для перемещения поршня вдоль гильзы цилиндра.

Они подвергаются гораздо более низким температурам и давлению и поэтому выдерживают низкие термические и механические нагрузки. На юбку надеты латунные хомуты для лучшего перемещения по гильзе цилиндра.

Функция

Функция поршня в судовом дизельном двигателе заключается в преобразовании силы расширяющихся газов в процессе сгорания в механическую энергию. Во время такта сжатия он сжимает газ между головкой цилиндра и головкой цилиндра за счет энергии, обеспечиваемой маховиком. Поршень можно назвать сердцем двигателя, поскольку он преобразует всю эту энергию при колебаниях термических и механических нагрузок.

6 ) Поршневые кольца

Поршневое кольцо имеет следующие общие характеристики, такие как прочность, стойкость к износу и коррозии, эластичность и способность передавать тепло в радиальном направлении. Они состоят из легированного чугуна с добавлением минералов, таких как молибден, хром, титан и никель; Иногда в их конструкцию добавляют медь и ванадий.

Функция

Поршневое кольцо обеспечивает уплотнение камеры сгорания, выступая наружу. Таким образом они предотвращают утечку или выход продуктов сгорания из пространства между головкой блока цилиндров и днищем поршня. Он также обеспечивает надлежащий теплообмен между поршнем и гильзой, облегчая контроль смазки; избегая смешивания смазочного масла с зарядом.

7 ) Гильза

Гильза представляет собой тонкий металлический цилиндр, вставленный сверху в блок цилиндров и закрепленный сверху головкой цилиндра. Это позволяет гильзе цилиндра расширяться вниз при нагревании. Он изготовлен из высококачественного сплава чугуна, который может выдерживать высокие температуры и давление в цилиндре.

Некоторые отверстия имеют канавки внутри гильзы для лучшего сцепления и передачи тепла от поршня. Это помогает сохранить прочность металла при экстремально высоких температурах. Охлаждающая вода размещается в рубашке между блоком цилиндров и гильзой. Затем он герметизируется снизу с помощью «уплотнительных колец» с контрольным отверстием, чтобы указать на любую утечку.

Пространство для продувочного воздуха вырезано, а затем обработано в нижних частях гильзы для создания вращательного движения в продувочном воздухе для повышения эффективности. Во гильзе также просверлено несколько отверстий для смазки цилиндра, чтобы обеспечить точки для впрыска смазочного масла цилиндра с обратным клапаном, чтобы избежать обратного удара.

Функция

Функция гильзы цилиндра в судовом дизельном двигателе заключается в создании долговечной и термостойкой камеры сгорания. Он также обеспечивает зону для охлаждения, смазки, продувки и помогает герметизировать камеру сгорания. Это помогает предотвратить утечку сжатого газа и продуктов сгорания из двигателя вокруг стенок цилиндра. Автор: Википедия Год: 2005, Лицензия: Общественное достояние — Нет известных ограничений авторского права;

8 ) Шатун

В двухтактном судовом дизельном двигателе между крейцкопфом и коленчатым валом установлен шатун; между поршневым пальцем и коленчатым валом в четырехтактном двигателе. Они изготовлены из кованой стали с профилированной конструкцией на обоих концах для размещения подшипников. В старых конструкциях в качестве подшипника использовались подшипники из белого металла; в то время как в современных двигателях используется другой тип белого металла. Когда зазор этих подшипников достигает предела производителя, они заменяются новыми.

Внутри шатуна имеется отверстие для прохода масла для подшипников и охлаждения подпоршневого пространства. Идеальная длина шатуна должна быть как можно меньше, чтобы уменьшить размер двигателя, имея при этом повышенную угловатость и боковую тягу при малой длине.

Функция

Шатун выполняет функцию преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Он также выполняет работу по передаче мощности, производимой поршнем, на коленчатый вал.

9 ) Головка цилиндра

Головка цилиндра представляет собой конструкцию, которая дополняет важные детали двигателя, такие как впускной клапан (4-тактный), выпускной клапан и топливная форсунка. Они подвергаются воздействию максимальных температур и давлений, поэтому обеспечены адекватным охлаждением. Они установлены на верхней части фланца гильзы и закреплены рядом гаек и болтов с блоком цилиндров.

Поскольку он подвергается воздействию высокой температуры и давления, он должен радиально передавать тепло, быть симметричным, иметь высокий коэффициент теплового расширения и сопротивляться изгибу. Прежде всего, они также должны иметь место для установки выхлопных, впускных и топливных форсунок. Внутренние каналы просверлены в его конструкции для охлаждающей воды, чтобы повысить эффективность охлаждения.

Во избежание теплового удара из-за температурного зазора между цилиндром и охлаждающей водой; для охлаждения головки блока цилиндров используется достаточно горячая вода. Обычно охлаждающая вода для головки блока цилиндров подключается последовательно с водой рубашки гильзы.

Функция

Основная функция – формирование верхней части камеры сгорания; поддерживая все необходимые клапаны, необходимые для работы, такие как впускной, выпускной и топливный инжектор.

10 ) Впускной и выпускной клапаны

Большой двухтактный морской дизельный двигатель имеет только выпускные клапаны, установленные на головке блока цилиндров. Выпускной клапан открывается внутрь цилиндра, чтобы иметь положительное закрытие из-за внутреннего давления. Клапан управляется кулачковым профилем кулачков, установленных на распределительном валу. В современных двигателях используется пневматическая пружина, а не механические пружины, как в старых конструкциях.

Ротор клапана (2-тактный) или ротокап (4-тактный) предусмотрен на паре клапана выпускного клапана, чтобы поворачивать его на короткий градус при каждой операции. Он обеспечивает равномерную температуру через клапан, снижая вероятность отказа. В некоторых конструкциях для его изготовления используется высококачественный жаропрочный стальной сплав; в то время как более новые конструкции клапанов сделаны из нимоника.

Впускной клапан является более крупным из двух клапанов, так как сжатый воздух нагнетается в цилиндр. Его большой диаметр также помогает снизить температуру продувочного воздуха, избегая риска раннего воспламенения и детонации. Они изготовлены из низкокачественной легированной стали, поскольку они меньше подвержены коррозии и нагреву, чем выпускной клапан.

Функция

Функция впускных клапанов в четырехтактном судовом дизельном двигателе заключается в нагнетании свежего воздуха в камеру сгорания; в то время как работа выпускных клапанов всех судовых двигателей заключается в том, чтобы выбрасывать все побочные продукты сгорания. Автор: Робби Спроул Год: 2006, Лицензия: Creative Commons Attribution License; CC-BY

11 ) Турбокомпрессор

Одна из революционных разработок в дизельном двигателе (включая морской дизельный двигатель), которая резко повысила эффективность установки/судна/транспортного средства. Это помогает увеличить выходную мощность того же двигателя без изменения его конструкции или размера. Он также известен как нагнетатель во многих автомобилях; но имеют большое значение в морской индустрии.

Турбокомпрессор состоит из двух основных частей; воздуходувка и турбина. И турбокомпрессор, и нагнетатель установлены на одном валу, разделенном лабиринтным и сальниковым уплотнениями. Лопасти турбины вращаются за счет энергии дымовых газов, проходящих через сопловые кольца. Высокоскоростные дымовые газы, выходящие из сопловых колец, ударяются об эти жаропрочные лопатки турбины. Которые в свою очередь вращают соединенный с ним вал. Принимаются соответствующие меры по охлаждению, чтобы продлить его работу без технического обслуживания (обслуживание при поломке).

На другой стороне вала установлен вентилятор с фильтром и нагнетателем для направления потока воздуха к центру. Это помогает избежать любой ударной нагрузки на лопасти вентилятора. Эти лопасти изготовлены из легкого алюминиевого сплава, приводимого в движение валом. Крыльчатка всасывает свежий воздух в осевом направлении, а подает его радиально через диффузор.

Функция

Функция турбокомпрессора заключается в увеличении общей мощности и эффективности двигателя.
