Конструкция системы впуска, способы увеличения подачи воздуха

refix=»og: http://ogp.me/ns# article: http://ogp.me/ns/article# profile: http://ogp.me/ns/profile# fb: http://ogp.me/ns/fb#»>

Содержание

• 1 Конструкция впускной системы двигателя
• 2 Обзор элементов системы впуска двигателя
  • 2.1 Резонатор
  • 2.2 Корпус воздушного фильтра
  • 2.3 Дроссельный патрубок
  • 2.4 ДМРВ
  • 2.5 Дроссельная заслонка
  • 2.6 Впускной коллектор
• 3 Доступные методы увеличения подачи воздуха
  • 3.1 Установка воздушного фильтра нулевого сопротивления
  • 3.2 Холодный впуск
  • 3.3 Установка впускного коллектора с иной геометрией
• 4 Резюме

Воздух – крайне необходимый элемент для образования рабочей смеси. Многое зависит от атмосферного давления, количества воздуха, его чистоты. Немаловажна и геометрия движения впускного воздуха, от чего зависит стабильность работы двигателя, а также его КПД.

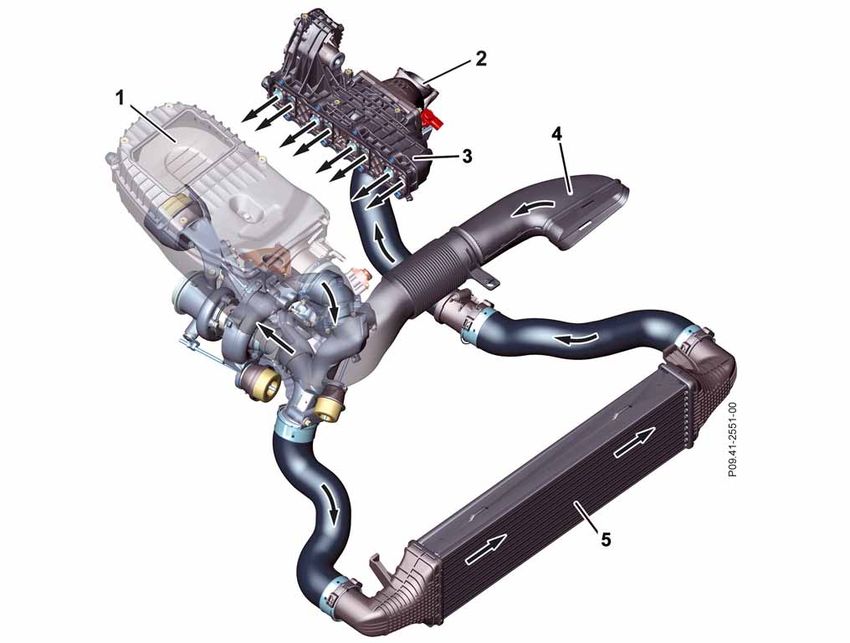

Конструкция впускной системы двигателя

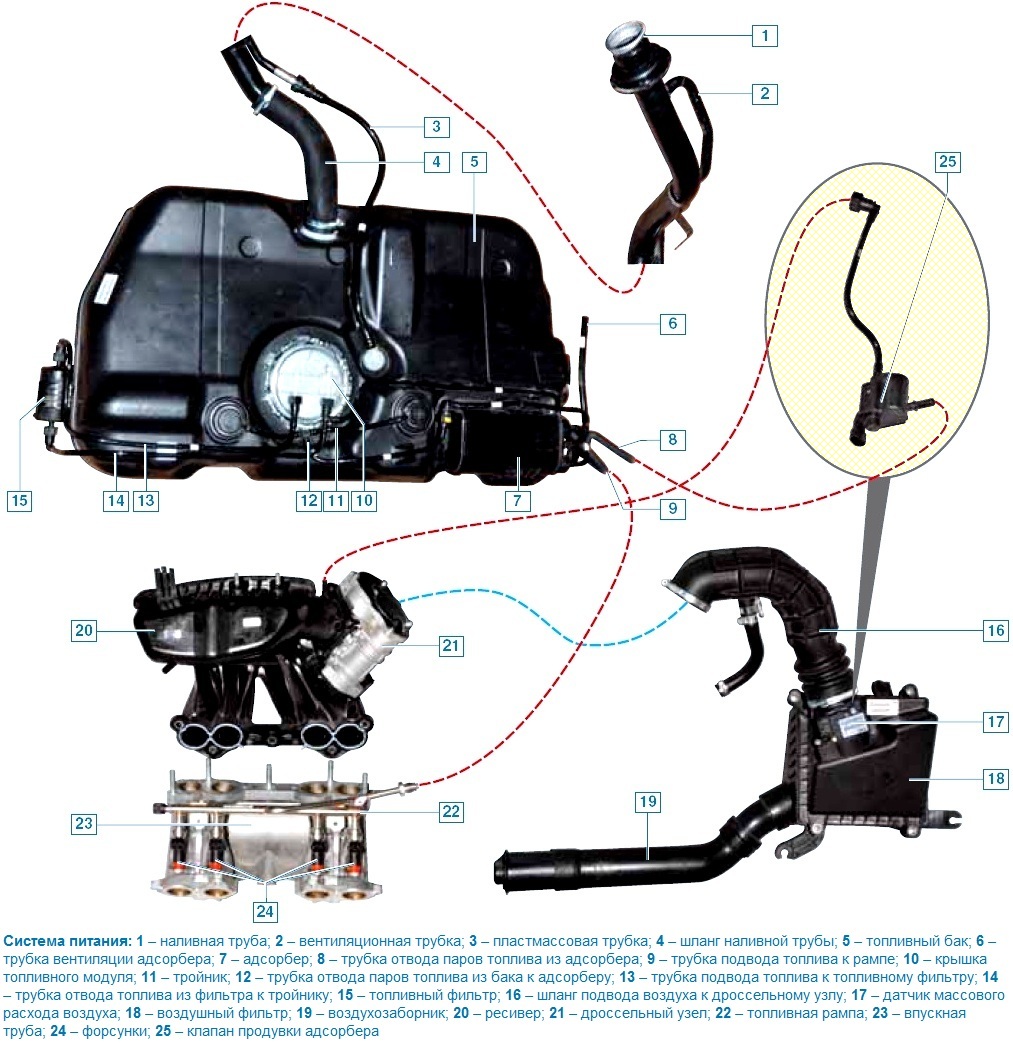

Простейшая система впуска инжекторного двигателя состоит из следующих деталей:

• резонатор (воздухозаборник),
• корпус воздушного фильтра с фильтром,
• резиновая гофра от корпуса фильтра до дроссельной заслонки,
• ДМРВ или датчик абсолютного давления и датчик температуры воздуха,
• дроссельная заслонка с регулятором холостого хода (РХХ) и датчик положения дроссельной заслонки (ДПДЗ),
• впускной коллектор (ресивер).

Обзор элементов системы впуска двигателя

Резонатор

Представляет собой пластиковый воздухозаборник, который, как правило, установлен под фарами возле радиаторов. Патрубок устанавливается по ходу движения автомобиля, чтобы захватывался поток воздуха.

Конструкция воздухозаборника осуществлена таким образом, чтобы избежать попадания воды в цилиндры.

Корпус воздушного фильтра

Пластиковый короб, в котором устанавливается фильтр. Корпус максимально герметичен, обычно имеет отстойник для мусора.

Фильтр расположен во всей площади корпуса, в составе которого целлюлозная бумага с прорезиненными краями. Рассчитан фильтр таким образом, чтобы обеспечить необходимое сопротивление.

Дроссельный патрубок

Обычно представляет собой гофрированный патрубок. В гофре имеется отдельный патрубок, через который во впускной коллектор попадают картерные газы. К патрубку присоединяется ДМРВ, крепится хомутами с двух сторон во избежание подсоса неучтенного воздуха.

ДМРВ

Датчик имеет в своей основе платиновую проволоку и никелевую сетку в качестве чувствительного элемента. Работа датчика заключается в подсчете впускаемого воздуха, а полученная информация уже передается на электронный блок управления.

Получив данные от датчика массового расхода воздуха, блок управления уже знает, в каком количестве подать топливо.

Дроссельная заслонка

Дроссельная заслонка нужна для дозирования впускаемого воздуха, непосредственно влияющее на количество впрыскиваемого топлива.

За положением открытия заслонки отвечает электронный потенциометр ДПДЗ (датчик положения дроссельной заслонки). В зависимости от открытия заслонки корректируется количество подачи топлива.

Устанавливаемый либо на дросселе, либо на коллекторе, регулятор холостого хода (РХХ), отвечает за поток воздуха в обход закрытого дросселя в режиме холостого хода.

Впускной коллектор

Впускной коллектор равномерно распределяет воздух по цилиндрам, создавая необходимую геометрию потока, а также играет роль в смесеобразовании.

Может быть пластиковым или железным. У современных двигателей ресивер с изменяемой геометрией потока воздуха, а за геометрию отвечают двигающиеся шторки.

Доступные методы увеличения подачи воздуха

От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:

Установка воздушного фильтра нулевого сопротивления

К данному способу относятся скептически, но эффективность ФНС доказана. Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.

Холодный впуск

Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.

Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.

Установка впускного коллектора с иной геометрией

Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами — мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.

Резюме

Вышеуказанные операции по изменению количества впускаемого в систему воздуха, а также геометрии его движения, приводят к незначительному увеличению мощности. Для обеспечения стабильной работы впускной системы требуется ежегодная промывка дросселя и датчиков, а также сокращенный срок замены воздушного фильтра.

Adblock
detector

Турбонаддув. Подача дополнительного воздуха в цилиндры двигателя

Мощность, развиваемая двигателем, зависит от количества воздуха и смешанного с ним топлива, которое может быть подано в двигатель. Если нужно увеличить мощность дви­гателя, следует увеличить как количество подаваемого воздуха, так и топлива. Подача большего количества топлива не даст эффекта до тех пор, пока не появится достаточное для его сгорания количество воздуха, иначе образуется избыток несгоревшего топлива, что приводит к перегреву двигателя и повышенной токсичности отработавших газов.

Увеличение мощности двигателя может быть достигнуто путем увеличения либо его рабочего объема, либо частоты вращения коленчатого вала. Увеличение рабочего объема увеличивает вес, размеры двигателя и, в конечном итоге, его стоимость. Увеличение частоты вращения коленчатого вала проблематично из-за возникающих при этом технических проблем, особенно для двигателей с большим рабочим объемом.

Технически приемлемым решением проблемы увеличения мощности является использование нагнетателя (компрессора). Это означает, что подающийся в двигатель воздух сжимают перед его впуском в камеру сгорания.

Другими словами, компрессор обеспечивает подачу необходимого количества воздуха, достаточного для полного сгорания увеличенной дозы топлива. Следовательно, при прежнем рабочем объеме и той же частоте вращения коленчатого вала мы получаем большую мощность.

Основные системы наддува. Их работа

Существует две основные системы наддува:

• с механическим приводом
• «турбо» (использующие энергию отработавших газов)

Кроме того, существуют также комбинированные системы, например, турбокомпаундная.

Рис. Системы наддува двигателей:
1 ­– нагнетательное колесо; 2 – привод компрессора; 3 – коленчатый вал; 4 – приводное колесо

В случае компрессора с механическим приводом необходимое давление воздуха получают благодаря механической связи между коленчатым валом двигателя и нагнетательным колесом или компрессором. В турбоком­прессоре давление воздуха получают благодаря вращению турбины потоком отработавших газов.

Турбокомпрессор состоит из двух турбин, состоящих из нагнетательного колеса 2 и приводного 9, связанных между собой при помощи вала. Вал установлен на двух опорах 11 и 12, на которые постоянно подается масло, охлаждающее и смазывающее опоры.

Обе турбины вращаются в одном направле­нии и с одинаковой скоростью. Выходящие из цилиндров двигателя отработавшие газы имеют высокую температуру и давление. Они разгоняются до большой скорости (около 10 000 об/мин) и вступают в контакт с лопатками приводного колеса 9, и преобразует их кинетическую энергию в механическую энергию вращения (крутящий момент). С такой же скорость вращается и нагнетательное колесо турбины 2, которое подает сжатый воздух к двигателю. Нагнетательное колесо 2 выполнено таким образом, что уже при небольшом потоке отработавших газов достигается достаточное давление нагнетаемого воздуха. В режиме полной нагрузки двигателя достигается максимальное избыточное давление (1,1…1,6 кгс/см2) при частоте вращения коленчатого вала около 2000 об/мин и поддерживается постоянным при дальнейшем наборе частоты вращения вплоть до максимальной.

Рис. Турбокомпрессор:

1 – трубопровод для подачи сжатого воздуха от турбины к диафрагме; 2 – нагнетательное колесо турбины; 3 – корпус нагнетательного колеса; 4 – промежуточный корпус; 5 – сбрасывающий клапан; 6 – диафрагма; 7 – пружина; 8 – диафрагменная камера; 9 – приводное колесо; 10 – корпус турбонагнетателя; 11,12 – опоры; А – подача воздуха от воздушного фильтра; B – подача воздуха к впускным клапаном; C – обводной канал сбрасывающего клапана для ограничения давления нагнетания; D – подача отработавших газов от двигателя; E – подача отработавших газов к выпускной системе; H – подача смазки; J – отвод смазки; K – подача сжатого воздуха для открытия сбрасывающего клапана

Между двигателем и турбокомпрессором существует связь только через поток отработавших газов. Частота вращения турбин напрямую не зависит от частоты вращения коленчатого вала двигателя и характери­зуется некоторой инерционностью, т.е. сначала увеличивается подача топлива, увеличивается энергия потока отработавших газов, а затем уже увеличивается частота вращения турбины и давление нагнетания, и в цилиндры двигателя поступает еще больше воздуха, что дает возможность увеличить подачу топлива.

Этим объясняется повышенная дымность отработавших газов дизельных двигателей с наддувом.

Для предотвращения повышения давления больше необходимого при высоких частотах вращения предусмотрено специальное устройство состоящее из сбрасывающего клапана 5 и диафрагмы 6 с пружиной. Полость перед диафрагмой связана с давлением потока входящего воздуха через трубопровод 1. При увеличении давления, которое происходит с ростом частоты вращении коленчатого вала, диафрагма прогибается сжимая пружины и сбрасывающий клапан открывается. Отработавшие газы при этом проходят через дополнительный обводной канал С, что уменьшает частоту вращения приводного колеса турбины, а значит и нагнетательного колеса. Давление наддува при этом становится постоянным.

Для двигателей, работающих в широком диапазоне частот вращения коленчатого вала (к примеру, в легковом автомобиле), высокое давление наддува желательно даже на низких частотах. Именно поэтому будущее принадлежит турбокомпрессорам с регулируемым давлением. Небольшой диаметр современных турбин и специальные сечения газовых каналов способствуют уменьшению инерционности, т.е. турбина очень быстро разгоняется, и давление воздуха очень быстро достигает требуемого значения.

Для удовлетворения постоянно возрастающих требований, которые сегодня предъявляются к автомобильной технике в области расхода топлива, токсичности отработавших газов и уровня шума, разрабатываются электронные системы управлением наддувом, одна из которых представлена на рисунке.

На первом этапе, на основании определенного числа параметров, таких как температура охлаждающей жидкости, масла, впускаемого воздуха и отработавших газов, анализируется состояние двигателя. Измеряются также частота вращения коленчатого вала, положение педали акселератора и другие параметры. Все эти данные анализируются электронным блоком управления и используются для определения идеального в данных условиях давления наддува для двигателя.

На втором этапе это значение давления передается на исполнительные устройства, которые регулируют давление во впускной системе. При определении этого давления учитываются также критические условия работы двигателя, в частности, детонация. Аку­стические датчики позволяют распознать самовоспламенение, насколько малым бы оно ни было. Давление наддува в этом случае понижается. Эта операция повторяется до тех пор, пока детонация не исчезнет. Когда детонация прекращается, давление наддува снова возрастает до первоначального значения. Электронный блок управления также определяет идеальное давление наддува в случае повторяющейся детонации, во­зникающей, например, из-за использования низкокачественного топлива.

Электромагнитный клапан получает электрический сигнал, который определяет время его открывания, и работает, соответственно, как регулятор давления наддува.

Таким образом, на мембрану воздействует не все давление над­дува, а только его большая или меньшая часть, которая зависит от положения электромагнитного клапана.

При нажатой педали акселератора электронный блок управления подает команду на закрытие клапана, и все отработавшие газы направляются в турбину, из-за чего давление наддува возрастает и двигатель развивает зна­чительную мощность, что делает возможным резкое ускорение автомобиля.

Как только желаемая скорость движения достигнута сбрасывающий клапан открывается, и давление наддува становится обычным.

Рис. Электронное управление турбонаддувом:
1 ­– информация о температуре всасываемого сжатого воздуха; 2 — информация о режиме работы двигателя; 3 — информация о температуре охлаждающей жидкости; 4 — информация о давлении во впускном трубопроводе: 5 — информация от датчика детонации; 6 –датчик детонации; 7 – двигатель; 8 – воздух, находящийся под давлением; 9 – заслонка моторного тормоза; 10 – электромагнитный клапан; 11 – воздушный фильтр; 12 — нагнетательное колесо; 13 – приводное колесо; 14 – сбрасывающий клапан; 15 – электронный блок управления

Волновой нагнетатель воздуха Comprex

Вариантом системы наддува для двигателей легковых автомобилей является волновой нагнетатель воздуха, известный также под названием Comprex. Приводимый от двигателя через зубчатый ремень 2, разделенный на секции ротор 7 вращается в цилиндрическом корпусе, имеющем с торцов щелевые окна для прохода свежего воздуха и выхода отработавших газов. Система окон и полостей выполнена особым образом, что позволяет волны давления потока 5 отработавших газов преобразовывать в повышенное давление потока 1 свежего воздуха.

Рис. Волновой нагнетатель:
1 – поток свежего воздуха под высоким давлением; 2 – зубчатый ремень; 3 – поток свежего воздуха под низким давлением; 4 – поршень двигателя; 5 – поток отработавших газов под высоким давлением; 6 – поток отработавших газов низкого давлением; 7 – ротор; 8 – щелевые окна

Существенным достоинством волнового нагнетателя является непосредственный газодинамический энергообмен между отработавшими газами и свежим воздухом без участия каких-либо промежуточных механизмов. Такой энергообмен происходит со звуковой и сверхзвуковой скоростью. Волновой обменник, как и механический нагнета­тель, автоматически реагирует на изменения нагрузки изменением давления наддува. При постоянном передаточном отноше­нии между двигателем и волновым нагнетателем энергооб­мен оптимален только для одного рабочего режима. Для устране­ния этого недостатка на торцах корпуса имеется ряд воздуш­ных «карманов» раз­ной формы и размера, благодаря которым диапазон оптималь­ной работы нагнетате­ля расширяется. Кро­ме того, это позволяет достичь благоприят­ного протекания кри­вой крутящего момен­та, чего невозможно осуществить с помо­щью других методов наддува.

Волновой, нагнета­тель, по сравнению с другими способами наддува, требует мно­го места для ремен­ной передачи и систе­мы трубопроводов. Это усложняет возможность его установки в условиях огра­ниченного объема подкапотного про­странства автомобиля.

Нагнетатель с изменяемой геометрией турбины для дизельных двигателей

Для дизельных двигателей находит применение нагнетатель с изменяемой геометрией турбины, позволяющий ограничивать поток отработавших газов через турбину при высокой частоте вращения коленчатого вала двигателя.

Рис. Турбонагнетатель с изменяющейся геометрией турбины:
а – положение направляющих лопаток при высокой скорости потока отработавших газов; б – положение направляющих лопаток при низкой скорости потока отработавших газов; 1 – крыльчатка турбины; 2 – управляющее кольцо; 3 – подвижные направляющие лопатки соплового аппарата; 4 – управляющий рычаг; 5 – управляющий пневматический цилиндр; 6 – поток отработавших газов

Подвижные направляющие лопатки 3 соплового аппарата изменяют попе­речное сечение каналов, через которые отработавшие газы устремляются на крыльчатку турбины. Этим они согласовывают возникаю­щее в турбине давление газа с требуе­мым давлением наддува. При низкой на­грузке на двигатель подвижные лопатки открывают небольшое поперечное сече­ние каналов так, что увеличивается про­тиводавление отработавших газов. Поток газов развивает в турбине высокую скорость, обеспечи­вая высокую частоту вращения вала на­гнетателя. При этом поток отработавших газов дейст­вует на более удаленную от оси вала об­ласть лопаток крыльчатки турбины. Та­ким образом, возникает большее плечо силы, которое дополнительно увеличи­вает крутящий момент. При высокой на­грузке направляющие лопатки открыва­ют большее поперечное сечение кана­лов, что уменьшает скорость течения потока отработавших газов. Вследствие этого турбо­нагнетатель при равном количестве отработавших газов меньше ускоряется и работает с мень­шей частотой при большем количестве газов. Этим способом ограничивается давление наддува. Поворотом управляющего кольца 2 изменяется угол направления лопаток, которые устанавливаются на желаемый угол либо непосредственно отдельным управляющим рычагом 4, укрепленным на лопатках, либо поворотными кулачка­ми. Поворот кольца осуществляется при помощи управляющего пневматического цилиндра 5 под действием разрежения или давления воздуха либо, как вариант, при помощи электродвигателя с обрат­ной связью по положению лопаток (дат­чик положения). Нагнетатель с из­меняемой геометрией в положении покоя открыт и поэтому безопасен, т. е. при от­казе управления ни он сам, ни двигатель не повреждаются. Происходит лишь по­теря производительности на низких час­тотах вращения коленчатого вала.

Продукты, относящиеся к двигателю · Motorservice

Навигация

Настройки

Продукты, относящиеся к двигателю

Для повышения эффективности и большего удовольствия от вождения

Дроссельные заслонки, впускные коллекторы и приводные модули для управления оптимальным количеством воздуха – благодаря своему утонченному качеству эти продукты гарантируют оптимальную производительность, комфорт вождения и правильный крутящий момент при минимально возможном расходе топлива потребление.

Использование файлов cookie и защита данных

Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

Настройки конфиденциальности

Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

Измените настройки конфиденциальности, нажав на соответствующие кнопки

• Необходимый
• Удобство
• Статистика

Необходимый

Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

Этот веб-сайт будет:

• Хранить файлы cookie, необходимые системе
• Сохранить настройки, сделанные вами на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:

• Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
• Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Удобство

Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

Этот веб-сайт будет:

• Хранить файлы cookie, необходимые системе
• Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:

• Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

Воздухоснабжение машинного отделения

В то время, когда стоимость «кормления» наших дизельных двигателей высока как никогда, кажется странным говорить о том, что эти двигатели «умрут от голода». Однако именно это и происходит, по словам специалиста-морского инженера Энди Маршалла.

Маршалл, менеджер службы General Marine Services в Вестхейвене, говорит, что «удивительно большое» количество дизельных двигателей новозеландских лодок буквально умирает преждевременной смертью. Причина? Они голодают. Не топлива, а воздуха.

«Несмотря на то, что двигатели, которые мы сейчас устанавливаем, намного больше, мощнее и сложнее, чем десять лет назад, конструкция машинных отделений практически не изменилась», — говорит он.

«Новым дизельным двигателям требуется гораздо больше воздуха, чем их предшественникам, и простой, печальный и дорогой факт заключается в том, что они его не получают. В результате двигатели изнашиваются раньше, чем должны; машинные отделения, которые сильно нагреваются (и, следовательно, повреждают другое оборудование, такое как генераторы и насосные системы), снижение эффективности использования топлива и черный, насыщенный маслом дым, который повреждает лакокрасочное покрытие, древесину и мебель».

Хотя более прожорливые современные дизели выдвигают на первый план проблему, на самом деле она не нова. По словам Маршалла, старые двигатели тоже страдали; просто это было менее заметно.

«Старые двигатели с меньшей мощностью обычно работают на более низких скоростях, — говорит он. «Они боролись, поэтому никто особо не обращал внимания на вентиляцию. На самом деле, во многих старых проектах вообще не было систем вентиляции, они просто полагались на щели в половицах, чтобы впускать достаточно воздуха!»

Тем не менее, даже эти маломощные двигатели во многих случаях фактически голодали; проблема была просто сложнее обнаружить. В наши дни, когда современные двигатели с турбонаддувом часто работают со скоростью до 3600 об/мин, проблема может быть гораздо более серьезной.

«Не помогает и то, что машинные отделения не стали больше, хотя сами двигатели стали больше», — говорит Маршалл. Это, по его словам, приводит к порочной спирали, которая часто приводит к катастрофическим и дорогостоящим сбоям.

«В основном, в машинном отделении не хватает потока воздуха для надлежащего снабжения двигателя и поддержания температуры воздуха в машинном отделении на приемлемом уровне. Поэтому воздухозаборник двигателя нагревается сильнее, чем должен, и начинаются проблемы: более горячий двигатель нагревает воздух в машинном отделении еще больше, двигатель затем вдыхает этот слишком горячий воздух, заставляя его работать вне спецификаций производителя».

Двигатели, которым не хватает холодного воздуха, просто не работают так долго. Они также потребляют больше топлива и часто работают намного хуже своих лучших результатов. Другое оборудование в слишком жарком машинном отделении также подвергается нагрузке и, скорее всего, преждевременно выйдет из строя или не сможет работать наилучшим образом.

«Я сравниваю это с турбонаддувом двигателя, только наоборот. Всем известно, что если вы добавляете воздух через турбо, двигатель работает лучше. Недостаточная подача воздуха имеет прямо противоположный эффект; как будто ты глушишь двигатель».

По словам Маршалла, это широко распространенная проблема, затрагивающая как недавно построенные суда, так и старые, которые были переоборудованы с помощью современных двигателей. Это происходит на небольших 9- или 10-метровых катерах, на более крупных моторных и суперяхтах, а также на коммерческих судах. Это не ограничивается только моторными лодками.

«Мы видим много проблем с парусными лодками, — говорит Маршалл. «Двигатели часто заключены в крошечных пространствах, где практически отсутствует поток воздуха. Это достаточно плохо, если двигатель используется только для входа и выхода из пристани; когда это на яхте, которая много двигается, это может быть катастрофой».

Несмотря на то, что проблема кажется широко распространенной, а ее последствия часто ужасны, решение относительно простое: подайте больше холодного воздуха в машинное отделение и выведите больше горячего воздуха.

«Большинство людей, вероятно, знают, что двигателям для дыхания нужен воздух, но они просто не понимают, сколько воздуха им нужно».

Как и в большинстве механических устройств, существует формула, которая описывает, сколько воздуха необходимо дизельному двигателю для эффективной работы: в основном 2,5 кубических фута воздуха в минуту на одну произведенную лошадиную силу. Кроме того, для охлаждения машинного отделения требуется достаточное количество воздуха. Все это составляет значительную сумму, и, вероятно, поэтому ее так часто не предоставляют.

«В прежние времена мы могли установить ящики для дораде, и они пропускали достаточно воздуха, — говорит Маршалл. Однако коробки и воронки дорада уже не могут угнаться за требованиями современных прожорливых моторов.

«Чтобы получить максимальную отдачу от этих двигателей, мы должны обеспечить подачу значительного количества холодного воздуха в нужную часть машинного отделения и, что не менее важно, нам необходимо удалить как можно больше горячего воздуха, образующегося двигателем, насколько это возможно».

В наши дни морские инженеры, такие как Маршалл и его команда, используют специальные морские вентиляторы и воздуходувки для подачи воздуха в машинное отделение и из него.

«Мы используем высококачественные агрегаты Gianneschi итальянского производства, — говорит Маршалл. «Вентиляторы и воздуходувки должны работать непрерывно в течение длительного времени. Они должны быть в состоянии справиться с насыщенным солью воздухом, они должны быть изготовлены из прочных материалов морского класса, а кронштейны и корпус должны быть прочными и способными выдерживать удары, которые они получат в большом море».

Маршалл говорит, что время от времени команда General Marine сталкивается с установками, в которых владелец или неопытный судостроитель использовал приспособления для ванных комнат, такие как экстракторы, для создания потока воздуха.

«Лучшее место для размещения вентилятора или воздуходувки — часто не самая доступная часть машинного отделения», — говорит он. «Вы хотите использовать устройство, которое прослужит долго, а не то, которое вам придется постоянно втискивать и заменять».

Маршалл говорит, что умелые мастера могут сами установить воздуходувки и вентиляторы, особенно на небольшие лодки, но он рекомендует сначала получить консультацию.

«Важно убедиться, что воздух поступает в нужное место. Также важно следить за тем, чтобы в машинное отделение не попадало слишком много соли и влаги, и чтобы в машинном отделении поддерживалось правильное давление воздуха».

Итак, как владелец узнает, что в его двигателе недостаточно воздуха? Маршалл предлагает владельцам задать следующие вопросы: Производит ли двигатель черный дым на полной мощности? Двигатель вялый? Двигатель сильно дышит через сапун картера?

«Если ответ на любой из этих вопросов положительный, потенциально существует серьезная проблема с потоком воздуха в машинном отделении. Это должно быть проверено экспертом как можно скорее».

Посмотреть Воздуходувки Джаннески

Этот центробежный вентилятор с питанием от постоянного тока идеально расположен в задней части машинного отделения для удаления использованного воздуха.
