Обратный клапан системы охлаждения двигателя: Клапан МАЗ для охлаждающей системы – функции и устройство

28 Дек 2022 alexxlab Комментировать

Содержание

булькание в системе охлаждения из-под передней панели после холодного запуска, TPI 2028970/3

Решение в условиях сервиса

Установка обратного клапана с номером оригинальной детали 8E0-121-349-A в обратную магистраль (рис. -1-) от расширительного бачка системы охлаждения к двигателю.

Обратная магистраль системы охлаждения состоит из двух частей – жёсткой пластиковой трубы и податливого резинового шланга (рис. -2-).

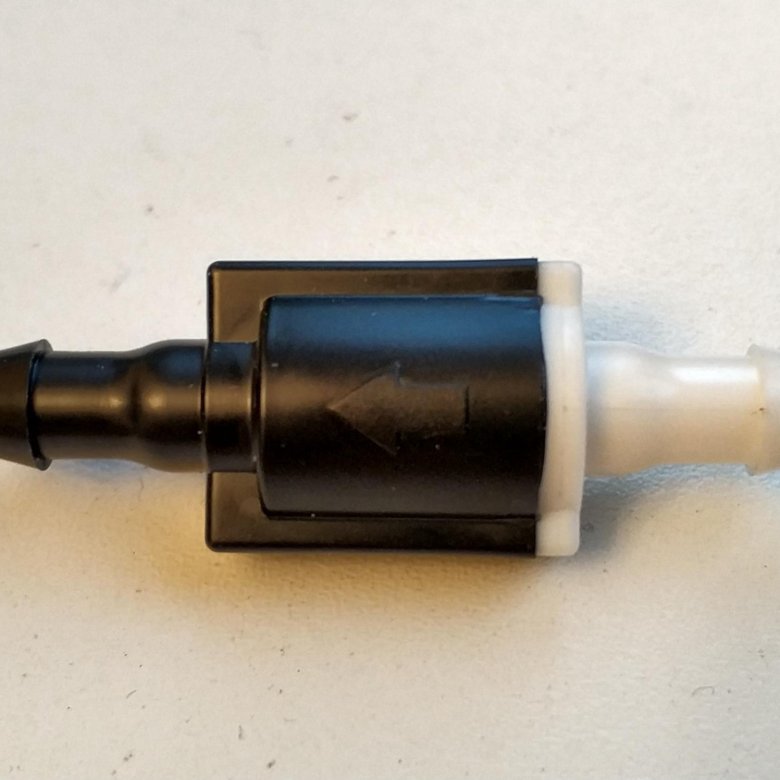

Обратный клапан 8E0-121-349-A (рис. -3-) необходимо вставить в резиновый шланг. Для этого снять пружинный хомут и высвободить пластиковую трубу из резинового шланга (рис. -4- и -5-).

При установке обратного клапана необходимо тщательнейшим образом учесть направление потока (см. направление стрелки, рис. -3-). Охлаждающая жидкость должна пропускаться от двигателя к расширительному бачку.

Обратный клапан продвинуть по резиновой трубе настолько, чтобы потом можно было правильно установить на место пластиковую трубу (рис. -6- и -7-).

УКАЗАНИЕ:

При этом следить, чтобы резиновый шланг и клапан не получили повреждений!

Поэтому, вставляя обратный клапан, не использовать острые предметы!

Затем аналогично описанию в Руководстве по ремонту заполнить систему охлаждения и тщательнейшим образом удалить из неё воздух!

Выдержка из Руководства по ремонту, рем. гр.19 «Слив и заливка охлаждающей жидкости»:

 ВНИМАНИЕ!

Опасность ожога горячим паром и горячей охлаждающей жидкостью.

При горячем двигателе система охлаждения находится под давлением.

Для снятия давления пробку расширительного бачка системы охлаждения прикрыть тряпкой и осторожно открыть.

Снять среднюю часть -2- или всю крышку водоотводящего короба (в зависимости от конструкции).

Ослабить и оттянуть шланг системы охлаждения, идущий к теплообменнику отопителя, пока из вентиляционного отверстия (стрелка) в шланге не выступит охлаждающая жидкость.

Натянуть шланг системы охлаждения на патрубок и зафиксировать пружинным хомутом.

В автомобиле с автономным отопителем включить его примерно на 30 секунд.

Плотно закупорить расширительный бачок системы охлаждения, поворачивая пробку до фиксации.

Запустить двигатель.

Температуру для всех зон установить на «HI», а вентилятор на максимально низкую ступень (= 0).

Отключить компрессор климатической установки, нажав кнопку AC.

Светодиод в кнопке не должен гореть.

Дать двигателю поработать 3 минуты на 2000 об/мин.

Оставить двигатель на холостых оборотах до тех пор, пока оба больших шланга на радиаторе не станут тёплыми.

Дать двигателю поработать 2 минуты на 2000 об/мин.

Заглушить двигатель и дать ему остыть.

Установить панели шумоизоляции.

Проверить уровень ОЖ.

На холодном двигателе уровень охлаждающей жидкости должен находиться у метки MAX.

На прогретом двигателе уровень охлаждающей жидкости может быть выше метки MAX.

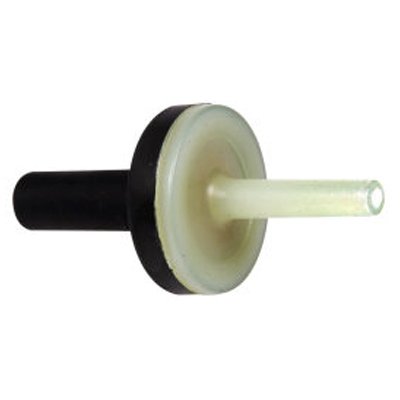

Обратный клапан системы охлаждения Chery Tiggo, Fora, M11, M12, Indis, Bonus, Very, Kimo, QQ6, Vortex Tingo, Corda, Estina, S21-1303514
