Какие электродвигатели применяются чаще всего?
Какие способы управления электродвигателями используются?
Как прозвонить электродвигатель и определить его сопротивление?
Как определить мощность электродвигателя?
Как увеличить или уменьшить обороты электродвигателя?
Как рассчитать ток и мощность электродвигателя?
Как увеличить мощность электродвигателя?
Каковы потери мощности при подключении трехфазного двигателя к однофазной сети?
Какие исполнения двигателей бывают?
Зачем электродвигателю тормоз?
Как двигатель обозначается на электрических схемах?
Почему греется электродвигатель?
Типичные неисправности электродвигателей
1. Какие электродвигатели применяются чаще всего?
Наиболее распространены асинхронные электродвигатели с короткозамкнутым ротором. Они имеют сравнительно простую конструкцию и относительно недороги.
Для работы асинхронного двигателя требуется трехфазное напряжение, создающее на обмотках статора вращающееся магнитное поле.
Также в настоящее время находят применение двигатели постоянного тока. Данные приводы имеют щетки, подверженные износу и искрению. Кроме того, необходима обмотка подмагничивания (возбуждения), на которую подается постоянное напряжение. Несмотря на эти недостатки, электродвигатели постоянного тока используются там, где необходимо быстрое изменение скорости вращения и контроль момента, а также при мощностях более 100 кВт.
В быту также применяют коллекторные (щеточные) электродвигатели переменного тока, которые имеют низкую надежность по сравнению с асинхронными.
2. Какие способы управления электродвигателями используются на практике?
Управление электродвигателем подразумевает возможность изменения его скорости и мощности. Так, если на асинхронный двигатель подать напряжение заданной величины и частоты, он будет вращаться с номинальной скоростью и сможет обеспечить мощность на валу не более номинала. Если же нужно понизить или повысить скорость электродвигателя, используют преобразователи частоты. ПЧ может обеспечить нужный режим разгона и торможения, а также позволит оперативно управлять частотой работы.
Для обеспечения требуемого разгона и торможения без изменения рабочей частоты применяют устройство плавного пуска (УПП). Если нужно управлять только разгоном двигателя, используют схему включения «звезда-треугольник».
Для запуска двигателей без ПЧ и УПП широко применяются контакторы, которые позволяют дистанционно управлять пуском, остановом и реверсом.
3.
Как прозвонить электродвигатель и определить его сопротивление?
Асинхронный электродвигатель, как правило, имеет три обмотки. У каждой обмотки есть по два вывода, которые должны быть обозначены в клеммной коробке двигателя. Если выводы обмоток известны, то можно легко прозвонить каждую из них и сравнить величину сопротивления с остальными обмотками. Если величины сопротивлений отличаются не более, чем на 1%, то скорее всего, обмотки исправны.
Сопротивление обмоток электродвигателя измеряется с помощью омметра, как и сопротивление обмоток трансформатора. Чем больше мощность двигателя, тем меньше сопротивление его обмоток, и наоборот.
4. Как определить мощность электродвигателя?
Проще всего определить номинальную мощность электродвигателя по шильдику. На нем указана механическая мощность (мощность на валу), значение которой всегда меньше потребляемой мощности за счет потерь на трение и нагрев. Однако, если шильдик на корпусе двигателя отсутствует, можно очень приблизительно оценить характеристики привода по его габаритам.
При одинаковой мощности двигатель с бо́льшим диаметром вала будет иметь более высокую мощность на валу и меньшую частоту оборотов.
Также мощность можно определить по нагрузке и по настройкам защитных устройств, через которые питается двигатель (мотор-автомат, тепловое реле).
Еще один способ – включаем двигатель на номинальную мощность, обеспечив нужную нагрузку на валу. После этого измеряем токоизмерительными клещами ток, который должен быть одинаков по всем обмоткам. Для приблизительной оценки мощности асинхронного двигателя, подключенного по схеме «звезда», нужно разделить номинальный измеренный ток на 2.
5. Как увеличить или уменьшить обороты электродвигателя?
Управление скоростью вращения двигателя необходимо в трех режимах работы – при разгоне, торможении, и в рабочем режиме.
Наиболее универсальный способ управления оборотами — использование частотного преобразователя. Настройками ПЧ можно добиться любой частоты вращения в пределах технической возможности.
При этом можно управлять и другими параметрами электродвигателя, а также следить за его состоянием во время работы. Частоту можно менять и плавно, и ступенчато.
Управление оборотами двигателя в режиме разгона и торможения возможно при использовании УПП. Это устройство позволяет значительно снизить пусковой ток за счет плавного разгона с медленным увеличением оборотов.
6. Как рассчитать ток и мощность электродвигателя?
Бывает так, что известен ток асинхронного двигателя (по измерениям в номинальном режиме или по шильдику), но неизвестна его мощность. Как в таком случае рассчитать мощность? Обычно используют следующую формулу:
Р = I (1,73·U·cosφ·η)
где:
Р – номинальная полезная мощность на валу двигателя в Вт (указывается на шильдике),
I – ток двигателя, А,
U – напряжение питания обмоток (380 В при подключении в «звезду», 220 В при подключении в «треугольник»),
cosφ, η – коэффициенты мощности и полезного действия для учета потерь (обычно 0,7…0,8).
Для расчета тока по известной мощности пользуются обратной формулой:
I = P/(1,73·U·cosφ·η)
Для двигателей мощностью 1,5 кВт и более, обмотки которых подключены в «звезду» (это подключение используется чаще всего), существует простое эмпирическое правило – чтобы приблизительно оценить ток двигателя, нужно умножить его мощность на 2.
7. Как увеличить мощность электродвигателя?
Номинальная мощность на валу, которая указывается на шильдике двигателя, обычно ограничивается допустимым током, а значит – нагревом корпуса привода. Поэтому при увеличении мощности необходимо предпринять дополнительные меры по охлаждению электродвигателя, установив отдельный вентилятор.
При использовании преобразователя частоты для повышения мощности можно изменить несущую частоту ШИМ, однако следует избегать перегрева ПЧ. Мощность также можно увеличить с помощью редуктора или ременной передачи, пожертвовав количеством оборотов, если это допустимо.
Если приведенные советы неприменимы – придётся менять двигатель на более мощный.
8. Каковы потери мощности при подключении трехфазного двигателя к однофазной сети (380 на 220)?
При таком подключении используются пусковой и рабочий фазосдвигающие конденсаторы. Номинальную мощность на валу в данном случае получить не удастся, и потери мощности составят 20-30% от номинала. Это происходит из-за невозможности обеспечить отсутствие перекоса по фазам при изменении нагрузки.
9. Какие исполнения двигателей бывают?
В зависимости от исполнения электродвигатели классифицируются по способу монтажа, классу защиты, климатическому исполнению. Существует два основных способа монтажа асинхронных электродвигателей – на лапах и через фланец. Оба варианта исполнения в различных комбинациях показаны в таблице ниже.
Виды климатического исполнения предполагают использование двигателя в определенных климатических зонах: умеренный климат (У), холодный климат (ХЛ), умеренно-холодный климат (УХЛ), тропический климат (Т), общеклиматическое исполнение (О), общеклиматическое морское исполнение (ОМ), всеклиматическое исполнение (В).
Также различают категории размещения (на открытом воздухе, под навесом или в помещении и т.д.).
Класс защиты обозначает характер защиты двигателя от попадания пыли и влаги. Наиболее часто встречаются приводы с классами IP55 и IP55.
10. Зачем электродвигателю тормоз?
В некоторых устройствах (лифтах, электроталях, лебедках) при остановке двигателя необходимо зафиксировать его вал в неподвижном состоянии. Для этого применяют электромагнитный механический тормоз, который входит в конструкцию двигателя и располагается в его задней части. Управление тормозом осуществляется с помощью частотного преобразователя или схемы на контакторах.
11. Как двигатель обозначается на электрических схемах?
Электродвигатель обозначается на схемах с помощью буквы «М», вписанной в круг. Также на схемах могут быть указаны порядковый номер двигателя, количество фаз (1 или 3), род тока (переменный или постоянный), способ включения обмоток ( «звезда» или «треугольник»), мощность.
Примеры обозначений показаны ниже.
12. Почему греется электродвигатель?
Двигатель может нагреваться по одной из следующих причин:
- износ подшипников и повышенное механическое трение
- увеличение нагрузки на валу
- перекос напряжения питания
- пропадание фазы
- замыкание в обмотке
- проблема с обдувом (охлаждением)
Нагрев двигателя резко снижает его ресурс и КПД, а также может приводить к поломке привода.
13. Типичные неисправности электродвигателей
Выделяют два вида неисправностей электродвигателей: электрические и механические.
К электрическим относятся неисправности, связанные с обмоткой:
- межвитковое замыкание
- замыкание обмотки на корпус
- обрыв обмотки
Для устранения этих неисправностей требуется перемотка двигателя.
Механические неисправности:
- износ и трение в подшипниках
- проворачивание ротора на валу
- повреждение корпуса двигателя
- проворачивание или повреждение крыльчатки обдува
Замена подшипников должна производиться регулярно с учетом их износа и срока службы. Крыльчатка также меняется в случае повреждения. Остальные неисправности устранению практически не подлежат, и единственный выход — замена двигателя.
Если у вас есть вопросы, ответы на которые вы не нашли в данной статье, напишите нам. Будем рады помочь!
Другие полезные материалы:
Выбор электродвигателя
Использование тормозных резисторов с преобразователями частоты
Чем отличается мощность от крутящего момента?
Знаю, что многих мучает этот вопрос, многие даже не понимают, чем отличается мощность от крутящего момента. А ведь реально — что из них важнее?
Мы привыкли выбирать машину по лошадиным силам, а вот крутящий момент как то не заслуженно опускается! Лично сам разговаривал со своими друзьями, многие даже не знают какой он на их автомобиле и при каких оборотах он максимальный!
Правильно ли это? Конечно же нет, нужно точно знать и понимать все технические характеристики своего авто, особенно такие важные.
Вот поэтому решил написать эту статью и разъяснить все простыми словами, как обычно будет видео версия в конце …
Что же постараюсь рассказать простыми словами, как я умею, но тема не такая простая, как кажется на первый взгляд, в интернете есть описания, но они крайне запутаны. Я же в этой статье буду оперировать такими понятиями как мощность двигателя и крутящий момент. По сути эта два обозначения идут «бок о бок» и одна характеристика напрямую зависит от другой.
Мощность двигателя
Измеряется в «Лошадиных Силах (л.с.)» или Киловаттах (Ваттах, «Вт»), как становится понятно — ей занимался Джеймс Ватт. Да, именно в Ваттах мы измеряем мощность лампочки накаливания у нас в «люстрах» и светильниках, но оказывается и мощность двигателя тоже. Я не буду вдаваться в подробности, как и что он открыл, просто характеристика идет именно от его фамилии.
НО как же лошадиные силы? А все просто, Ватт «тренировался» на лошадях, а именно на переносимых грузах, одной лошадью в единицу времени и на определенное расстояние, так вот после определенных «терзаний» выяснилось — что одна лошадь (если ее заставить генерировать электрический ток, от динамомашины) способна выдавать 736 Ватт в секунду времени, либо 75 кгс м/с, что можно расшифровать так — 75 килограмм, на 1 метр высоты, за 1 секунду времени.
Чтобы перевести «ватты» в «лошадиные силы», существует достаточно большой расчет, но если утрировать, то получается 1кВт=1000Вт=1,36л.с.
Не все производители указывают мощность двигателя в «л.с.», например некоторые немецкие производители указывают именно в Ваттах.
Для того чтобы перевести «Л.С». в «Ватты», нужно их разделить на 1,36. Если нужно наоборот тогда мощность в «Вт» умножаем на 1,36, получаем «лошадиные силы».
Думаю это понятно, больше к этому возвращаться не будем.
Мощность двигателя внутреннего сгорания (будь то это бензин или дизель), величина не постоянная! ЭТО НУЖНО ПОНИМАТЬ! Меня просто умиляет то, как многие реагируют на эту величину: — у меня 150 л.с., я тебя сделаю как «два пальца», а у оппонента 145 л.с. и по теории он должен проиграть, но не учитывается крутящий момент и расстояние, на котором будут соревноваться автомобили.
Мощность изменяется от оборотов двигателя! Ваша номинальная величина, будет указана при определенных МАКСИМАЛЬНЫХ оборотах, у современных авто, обычно от 5000 до 6500 оборотов.
ТО есть простыми словами, 150л.с. – выдаются при 6000 оборотов (для примера). Соответственно при 3000 или при 1500 оборотов, мощность будет уменьшаться в разы.
Мощность двигателя внутреннего сгорания, которая указана у вас в технических характеристиках, обычно выдается при максимальных оборотах двигателя. При 1500 – 2000 оборотах, она будет в 4 – 5 раз меньше (справедливо для бензиновых агрегатов).
ТО есть, для того чтобы получить весь «табун» силового агрегата, вам нужно активно «педалировать». Например — при обгонах или резких маневрах, вы должны держать почти вашу «полку» в 5000 – 6500 оборотов именно эти обороты вам помогут резко ускориться. Вот почему зачастую приходится понижать передачу, для того чтобы получить максимум мощности.
НО силовой агрегат не может мгновенно раскрутиться, ему на это нужно время, здесь то и приходит такое понятие как крутящий момент.
Реализация мощности с различными трансмиссиями
Современные автомобили оснащаются различными по своему типу коробками передач, в том числе автоматами, роботами и вариаторами.
Продвинутая электроника таких трансмиссий позволяет лучше реализовывать мощностные характеристики двигателей, при этом имеется возможность активации как комфортного режима, так и спортивного. В автомате коробка сама повышает или понижает передачу, тем самым как обеспечивается комфорт управления автомобилем, так и машина может с легкостью поддерживать заданную водителем скорость или же необходимое ему ускорение.
Бесступенчатые трансмиссии вариаторы вовсе способны эффективно реализовывать мощность без её потери на переключения, поэтому такие машины считаются самыми динамичными и скоростными. При этом нужно учитывать тот факт, что вариаторы сегодня не способны выдерживать повышенные нагрузки от мощных двигателей, поэтому такой тип трансмиссии получил наибольшее распространение на малолитражных автомобилях, которые имеют не слишком мощный мотор, но при этом такие коробки лучше всего реализуют их динамические характеристики.
Крутящий момент двигателя
Стоит понимать, что мощность мотора – это энергия, которая вырабатывается двигателем.
И именно эта энергия преобразуется в крутящий момент на выходном (коленчатом) валу двигателя, далее момент изменяется в трансмиссии (при помощи нужных передаточных чисел шестерен) и после передается на привода, или ведущие мосты и после на колеса.
ТО есть если утрировать – крутящий момент, это реально то, что толкает машину механически, а мощность – это то, что производит этот момент.
Тронуться и поехать, вы сможете даже на маломощном двигателе (причем для этого нам не нужно много мощности), здесь работают передаточные числа, которые точно подобраны в трансмиссии вашего авто.
НО мы же не хотим ездить со скоростью 20 – 40 км/ч, нам нужно ускорение, быстрое передвижение. А для этого просто необходим достаточный крутящий момент при всех диапазонах скоростей. Это достигается – достаточной мощностью двигателя и подбором шестерен в трансмиссии и приводах, мостах (если есть).
Если вывести определение:
Крутящий момент – это сила, которая умножена на плечо ее приложения, которую может предоставить мотор машине для преодоления тех или иных сопротивлений движению.
Измерения производят в ньютонах, а рычаг измеряется в метрах.
Если разобрать, просто «на пальцах формулу», то 1 Н·м – это сила с которой 0,1 кг, давят на конец рычага (это поршень) длиной в 1 метр. Как становится понятно, в двигателе роль рычага выполняет кривошип коленчатого вала, через который и производится крутящий момент. Понятно, что кривошип, длинной не 1 метр, но момент вычисляется из приложенных характеристик.
Именно от этого показателя и зависит время достижения силовым агрегатом максимальной мощности, а значит и динамики разгона авто.
Если образно утрировать — то момент, собирает все лошадиные силы в «кулак» который и раскручивает мотор, и чем больше этот кулак, тем быстрее раскручивается мотор и ускоряется автомобиль.
Время пуска электрдвигателя
Если нам необходимо подобрать типоразмер электродвигателя для определённой нагрузки, например для центробежных насосов, основная наша задача состоит в том, чтобы обеспечить соответствующий вращающий момент и мощность в номинальной рабочей точке, потому что пусковой момент для центробежных насосов довольно низкий.
Время пуска достаточно ограниченно, так как вращающий момент довольно высокий.
Нередко для сложных систем защиты и контроля электродвигателей требуется некоторое время для их пуска, чтобы они могли замерить пусковой ток электродвигателя. Время пуска электродвигателя и насоса рассчитывается с помощью следующей формулы:
tпуск = время, необходимое электродвигателю насоса, чтобы достичь частоты вращения при полной нагрузке
n = частота вращения электродвигателя при полной нагрузке
Iобщ = инерция, которая требует ускорения, т.е. инерция вала электродвигателя, ротора, вала насоса и рабочих колёс.
Момент инерции для насосов и электродвигателей можно найти в соответствующих технических данных.
Мизб = избыточный момент, ускоряющий вращение. Избыточный момент равен вращающему моменту электродвигателя минус вращающий момент насоса при различных частотах вращения.
Мизб можно рассчитать по следующим формулам:
Как видно из приведённых вычислений, выполненных для данного примера с электродвигателем мощностью 4 кВт насоса CR, время пуска составляет 0,11 секунды.
Обороты двигателя
Также важный показатель, для различных типов двигателя. Ведь максимальный крутящий момент может образовываться при различных оборотах силового агрегата. Как я писал выше, на бензине это может быть и 5000 и 6000! Поэтому чтобы выйти на такой показатель мотору нужно затратить определенное время.
Конечно же лучше, когда мотор развивает максимальный момент, скажем на 1500 – 2000 оборотов, тогда время на раскрутку силового агрегата в разы меньше, машины быстрее набирает скорость.
Тогда получается что главное, не только в величине момента, но и в оборотах при которых он достигается. Чем они меньше, тем лучше.
И вот тут возникает дилемма – а какие двигатели реально обладают большим запасом момента?
Мощность через массу авто и время разгона до «сотни»
Расчет с применением веса автомобиля и его скорости разгона до 100 км/ч – один из самых простых методов вычисления реальной мощности двигателя, ведь масса авто и заявленное время разгона до «сотни» – паспортные параметры машины.
Этот метод актуален для двигателей, работающих на любых видах топлива – бензин, дизельное топливо, газ – ведь он учитывает лишь динамику разгона.
При расчете стоит учитывать вес транспортного средства вместе с водителем. Также чтобы максимально приблизить результат вычислений к действительному, стоит учесть и потери, затрачиваемые на торможение, пробуксовку, а также скорость реакции коробки передач. Играет роль и тип привода. Например, переднеприводные автомобили теряют на старте около 0,5 секунды, заднеприводные – от 0,3 секунды до 0,4 секунды.
Остается найти в сети калькулятор для расчета мощности авто через скорость разгона, внести необходимые данные и получить ответ. Нет смысла приводить математические расчеты, которые производит калькулятор, из-за их сложности.
Результат вычислений будет одним из самых точных, приближенных к реальному.
Данный метод расчета реальной мощности машины многие считают самым удобным, ведь автовладельцам придется приложить минимум усилий – измерить для чистоты эксперимента скорость разгона до 100 км/ч и внести дополнительные данные в автоматический калькулятор.
Различные типы двигателей
Как мы с вами уяснили, чем на меньших оборотах наступает максимальный крутящий момент — тем лучше, но какие моторы могут под это подходить? И вообще у каких «большой запас» этого момента? Ведь обычный бензиновый четырехцилиндровый атмосферник, выходит на свой номинал примерно в 5000 – 6000 оборотов.
НО есть моторы, которые выдают достаточно большие моменты, причем наступают они при достаточно низких оборотах. Это многоцилиндровые моторы, а также «V» – образные типы, начиная с V6 – V8. Турбированные агрегаты, имеют большой запас момента, даже при относительно малых объемах.
Однако абсолютным рекордсменом являются дизельные варианты, особенно те которые устанавливались на трактора, ведь здесь важна тяга именно на низах (скорость на трассах абсолютно не нужна). Такие варианты выходят на номинал, уже при 1500 оборотов, просто представьте! Такие агрегаты называют «тяговитыми» из-за быстрого набора крутящего момента.
Условно моторы можно разделить на четыре лагеря:
- Это обычные атмосферники, 4 цилиндра.
- Многоцилиндровые агрегаты, от 6 до 12 «горшков», сюда же можно записать и V – образные.
- Это турбированные моторы
- Дизельные агрегаты
Про «многоцилиндровые» (второй тип) сейчас особо заострять не буду, здесь понятно, что чем больше цилиндров – тем больше мощность и соответственно крутящий момент. Минус только в том что эти агрегаты тяжелые, прожорливые, и очень большие по размерам.
А вот остальные три типа стоит сравнить для полного понимания, возьмем три мотора от нового KIA SPORTAGE, смотрим таблицу.
| Объем, двигателя | Обороты в минуту(об/мин) | Максимальная мощность(в л.с.) | Крутящий момент(в Нм) |
| Бензиновый, 4 – цилиндровый рядный | 2,0 литра | 6200 | 150 |
| 4000 | 192 | ||
| Турбированный, 4 — цилиндровый рядный | 1,6 литра | 5500 | 177 |
| 2000 — 4500 | 265 | ||
| Дизельный, 4 — цилиндровый рядный | 2,0 литра | 4000 | 185 |
| 1750 — 2750 | 400 |
Бензиновая а, развивает максимальную мощность только при 6200 оборотах в минуту, зато максимальный крутящий момент наступает уже при 4000 оборотов.
Турбо вариант, 177 л.с при 5500 оборотов, но момент здесь намного выше 265 в диапазоне от 2000 до 4500 об. Но рекордсменом по л.с. и крутящему моменту идет дизель, 185 л.с. при 4000 об/мин, и крутящий момент 400! (просто вдумайтесь) в интервале 1750 – 2750 об/мин.
Как видите бензиновые агрегаты проигрывают дизелю в моменте (обычный атмосферник примерно в 2 с небольшим раза). Причем максимальной отдачи можно достичь только при 4000 об/мин. Зато бензиновый мотор легко крутится до 6200, а то и больше 7000 – 8500 об/мин, что позволит развить ему большую мощность. Дизель же не может похвастаться высокими оборотами, максимальная полка зачастую всего 4000 — 5000 об/мин, поэтому они могут проигрывать в максимальной мощности своим бензиновым собратьям.
Если сказать проще, то можно констатировать – мощность определяет максимальную скорость авто, а вот крутящий момент – как быстро агрегат достигнет этой мощности. Собственно все просто. НО если вспомнить законы механики, то здесь стоит помнить – выигрывая в крутящем моменте, проигрываем в частоте вращения.
НА старте бензиновый мотор выиграет у дизельного агрегата! Почему? ДА все просто, бензиновый агрегат можно крутить до 6500, а в редких случаях до 8000 об/мин, не переключая передачи. А вот дизель достигнет пик своего момента максимально быстро (уже при 1750 об/мин) и вам нужно будет тратить время на переключение, далее еще одна передача и т.д.
Конечно эта ситуация справедлива для механики, на многих современных автоматах переключения происходят максимально быстро. ДА и для того чтобы тягаться с дизелем бензину, всегда нужно будет держать повышенные обороты, чтобы сравняться в мощности. Например, при 90 км/ч на трассе, чтобы ускориться на бензиновом агрегате, нужно скинуть передачу пониже (увеличивая обороты — увеличиваем мощность), а вот дизелю делать этого не нужно!
Нагрузка насосов и типы нагрузки электродвигателя
Выделяют следующие типы нагрузок:
Постоянная мощность
Термин «постоянная мощность» используется для определённых типов нагрузки, в которых требуется меньший вращающий момент при увеличении скорости вращения, и наоборот.
Нагрузки при постоянной мощности обычно применяются в металлообработке, например, сверлении, прокатке и т.п.
Постоянный вращающий момент
Как видно из названия — «постоянный вращающий момент» — подразумевается, что величина вращающего момента, необходимого для приведения в действие какого- либо механизма, постоянна, независимо от скорости вращения. Примером такого режима работы могут служить конвейеры.
Переменный вращающий момент и мощность
«Переменный вращающий момент» — эта категория представляет для нас наибольший интерес. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером являются центробежные насосы.
Вся остальная часть данного раздела будет посвящена исключительно переменному вращающему моменту и мощности.
Определив, что для центробежных насосов типичным является переменный вращающий момент, мы должны проанализировать и оценить некоторые характеристики центробежного насоса.
Использование приводов с переменной частотой вращения обусловлено особыми законами физики. В данном случае это законы подобия, которые описывают соотношение между разностями давления и расходами.
Во-первых, подача насоса прямо пропорциональна частоте вращения. Это означает, что если насос будет работать с частотой вращения на 25% больше, подача увеличится на 25%.
Во-вторых, напор насоса будет меняться пропорционально квадрату изменения скорости вращения. Если частота вращения увеличивается на 25%, напор возрастает на 56%.
В-третьих, что особенно интересно, мощность пропорциональна кубу изменения скорости вращения. Это означает, что если требуемая частота вращения уменьшается на 50%, это равняется 87,5%-ному уменьшению потребляемой мощности.
Итак, законы подобия объясняют, почему использование приводов с переменной частотой вращения более целесообразно в тех областях применения, где требуются переменные значения расхода и давления. Grundfos предлагает ряд электродвигателей со встроенным частотным преобразователем, который регулирует частоту вращения для достижения именно этой цели.
Так же как подача, давление и мощность, потребная величина вращающего момента зависит от скорости вращения.
На рисунке показан центробежный насос в разрезе. Требования к вращающему моменту для такого типа нагрузки почти противоположны требованиям при «постоянной мощности». Для нагрузок при переменном вращающем моменте потребный вращающий момент при низкой частоте вращения — мал, а потребный вращающий момент при высокой частоте вращения — велик. В математическом выражении вращающий момент пропорционален квадрату скорости вращения, а мощность — кубу скорости вращения.
Это можно проиллюстрировать на примере характеристики вращающий момент/частота вращения, которую мы использовали ранее, когда рассказывали о вращающем моменте электродвигателя:
Когда электродвигатель набирает скорость от нуля до номинальной скорости, вращающий момент может значительно меняться. Величина вращающего момента, необходимая при определённой нагрузке, также изменяется с частотой вращения.
Чтобы электродвигатель подходил для определённой нагрузки, необходимо чтобы величина вращающего момента электродвигателя всегда превышала вращающий момент, необходимый для данной нагрузки.
В примере, центробежный насос при номинальной нагрузке имеет вращающий момент, равный 70 Нм, что соответствует 22 кВт при номинальной частоте вращения 3000 мин-1. В данном случае насосу при пуске требуется 20% вращающего момента при номинальной нагрузке, т.е. приблизительно 14 Нм. После пуска вращающий момент немного падает, а затем, по мере того, как насос набирает скорость, увеличивается до величины полной нагрузки.
Очевидно, что нам необходим насос, который будет обеспечивать требуемые значения расход/напор (Q/H). Это значит, что нельзя допускать остановок электродвигателя, кроме того, электродвигатель должен постоянно ускоряться до тех пор, пока не достигнет номинальной скорости. Следовательно, необходимо, чтобы характеристика вращающего момента совпадала или превышала характеристику нагрузки на всём диапазоне от 0% до 100% скорости вращения.

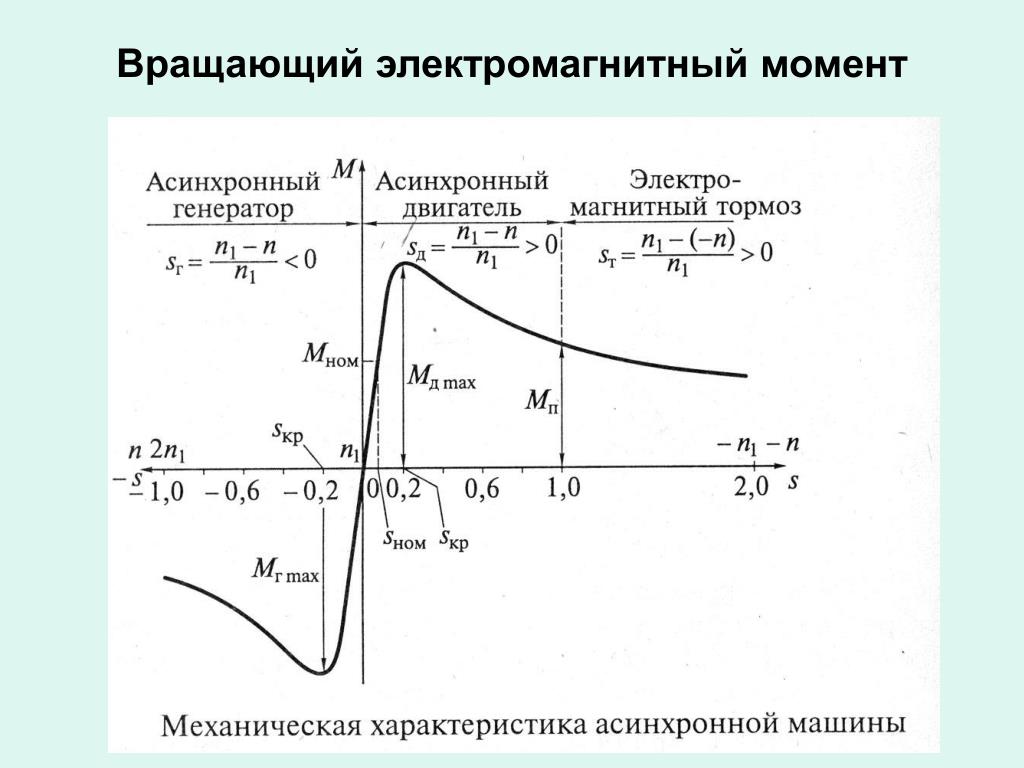

Любой «избыточный» момент, т.е. разница между кривой нагрузки и кривой электродвигателя, используется как ускорение вращения.
Так что же важнее и лучше?
Здесь сложно сказать одно выходит из другого. С одной стороны момент, позволит развивать вам быстро максимальную мощность, в примере с дизелем, но он не сможет крутиться до таких оборотов как бензин, а значит его максимальная мощность в пике будет ниже.
Тут знаете, кому что нужно, может быть вы водитель коммерческого транспорта, и вам не нужна максимальная скорость но важна тяга «с низов». Или наоборот, вы любите турбо моторы, которые крутятся до 8000 – 9000 оборотов и выстреливают с места.
Лично мне нравятся новые бензиновые агрегаты, такие как скажем у МАЗДЫ, мотор Skyactiv которые сейчас устанавливаются на многие модели. Здесь увеличили степень сжатия, немного приблизили мотор к дизелю, но он остался бензиновым с высокими оборотами. Здесь есть и мощность и крутящий момент, золотая середина! Думаю за такими моторами будущее (если не брать гибриды и электромобили).
И запомните: — крутящий момент толкает машину вперед, а вот мощность это то, что этот момент производит. Так что покупаем лошадиные силы, а ездим на моменте!
Почему высокомощные автомобили участвуют в гонках?
Поскольку автомобили, с высокими показателями лошадиных сил оснащены мощной системой передач, то они обладают соответственно способностью достигать более высоких оборотов двигателя за более короткий промежуток времени, так как в моторизованных соревнованиях непременно должны участвовать автомобили, которые обладают достаточно высоким диапазоном мощности.
Однако известны случаи, когда дизельные автомобили становятся более успешными в определенных видах гоночных соревнований, например таких, как «24 Часа Ле-Ман», где автомобиль марки Audi неоднократно выигрывал большие призы в споре с его TDI гоночными болидами. Последнюю победу команде «Ауди» принесла повышенная топливная эффективность машины, что позволило потратить меньше топлива и меньшее число раз заезжать на дозаправки.
Отвечая на риторический вопрос поставленный в начале нашей статьи «о выборе автомобиля» скажем следующее: -Везде и во всем нужна мера. Важно заранее осознавать, для каких целей вам понадобится автомобиль, где и на каких скоростях вы будете его эксплуатировать. Дизельный двигатель или бензиновый мотор с более высоким крутящим моментом (наступающем при более низких оборотах двигателя) и низкой мощностью может быть гораздо динамичнее другого аналогичного по параметрам автомобиля на скоростях до 100 — 140 км/ч.
Ну а если этот мотор обладает еще и высокой мощностью с не самым высоким моментом, то проиграв в разгоне он непременно наверстает упущенное за счет более высокой максимальной скорости.
Источник
Часто задаваемые вопросы
Как рассчитать мощность двигателя внутреннего сгорания?
Мощность двигателя в кВт можно рассчитать по объему двигателя и оборотах коленвала. Формула расчета мощности двигателя имеет вид: Ne = Vh * Pe * n / 120 (кВт), где: Vh — объём двигателя, см³ n — количество оборотов коленчатого вала за минуту Pe — среднее эффективное давление, Мпа
Какой коэффициент учитывать при расчете мощности двигателя?
Коэффициент мощности (cosϕ) для расчета мощности электродвигателя принимают равным 0,8 для маломощных двигателей (менее 5,5 кВт) или 0,9 для двигателей мощностью свыше 15 кВт.
Как рассчитать мощность двигателя по крутящему моменту?
Для определения мощности двигателя в киловаттах, когда известен крутящий момент, можно по формуле такого вида: P = Mкр * n/9549, где: Mкр – крутящий момент (Нм), n – обороты коленвала (об./мин.), 9549 – коэффициент для перевода оборотов в об/мин.
Расчет мощности 3-фазного асинхронного агрегата
Чтобы рассчитать полезную мощность на обмотке статора асинхронного 3-фазного двигателя, следует умножить фазное напряжение на фазный ток и на коэффициент мощности, а полученное значение мощности умножить на три (по количеству фаз):
- Pстатора = 3 * Uф * Iф * cosφ.
Расчет мощности эл. двигателя, имеющей активный характер, то есть мощности, которая снимается с вала двигателя, производится так:
- Pвыходная = Pстатора – Pпотерь.
В асинхронном двигателе имеют место следующие потери:
- электрические в обмотке статора;
- в стали сердечника статора;
- электрические в обмотке ротора;
- механические;
- добавочные.
Для расчета мощности трехфазного двигателя в обмотке статора, имеющей реактивный характер, необходимо сложить три составляющие данного типа мощности, а именно:
- реактивную мощность, расходуемую на создание потока рассеяния обмотки статора;
- реактивную мощность, расходуемую на создание потока рассеяния обмотки ротора;
- реактивную мощность, расходуемую на создание основного потока.
Реактивная мощность в асинхронном двигателе в основном расходуется на создание переменного электромагнитного поля, но часть мощности расходуется на создание потоков рассеяния. Потоки рассеяния ослабляют основной магнитный поток и снижают эффективность работы асинхронного агрегата.
Как рассчитать крутящий момент электродвигателя
Лорен Нагель
Опубликовано: 21 июня 2022 г., последнее обновление 21 июня 2022 г. Его можно использовать для расчета механической мощности и получения электрической мощности. Для дронов и электрических самолетов знание крутящего момента также позволяет рассчитать КПД двигателя отдельно от КПД остальной части системы.
В этой статье мы:
- Используйте формулу крутящего момента электродвигателя для расчета крутящего момента бесщеточного двигателя
- Экспериментальная проверка нашего расчета на испытательном стенде серии 1580.
Рис. 1. Испытательный стенд серии 1580 с бесщеточным двигателем
Как же рассчитать крутящий момент электродвигателя?
Допустим, мы хотим узнать крутящий момент нашего мотора Xoar 2407. Вот что мы знаем:
- Вес: 36 г
- кв: 2300 кв
- Размеры статора: 24 x 7 x 0,15 мм
- Конфигурация: 12N14P
Здесь нет ничего полезного для расчета крутящего момента, поэтому давайте рассмотрим некоторую справочную информацию.
Крутящий момент двигателя связан с несколькими переменными, но наиболее важным для расчета крутящего момента является ток.
Крутящий момент электродвигателя Формула:
«Kt» — это коэффициент крутящего момента двигателя, единицами измерения которого являются Н·м/А (ньютон-метры на ампер).
Kt — это отношение крутящего момента к току, и эта зависимость не является идеально линейной.
Сам по себе этот коэффициент не очень полезен для нас, но мы можем использовать предположение, что Kt = 1/Kv, а Kv — это число, которое у нас есть.
Допустим, мы хотим подать на наш двигатель ток 20 А. Мы можем использовать это число и Kv нашего двигателя для расчета теоретического крутящего момента.
Kv двигателя обычно указывается в об/мин/В, но для того, чтобы он работал в нашей формуле, нам нужны единицы СИ, в данном случае (радианы/секунды)/вольты. Для преобразования мы разделим 2300 на 60 с и умножим на 2π.
Более точное объяснение значения Kv двигателя см. в нашей статье: Как рассчитать Kv двигателя
Теперь мы можем подставить наше значение SI Kv в нашу формулу крутящего момента двигателя:
Эта цифра кажется разумной, но нелинейность, вызванная ESC и двигатель могут означать, что теоретические результаты не обязательно отражают реальность.
Обычно мы ожидаем разницу в 10–50 % между теоретическим значением и измеренным значением.
Обратите внимание, что это уравнение работает в предположении, что зависимость между крутящим моментом и током является линейной, что не соответствует действительности, поэтому вычисленный крутящий момент не будет абсолютно точным.
Давайте подключим двигатель к нашему испытательному стенду и посмотрим, насколько близко мы подошли к нашему теоретическому значению.
Рис. 2. Испытательный стенд серии 1580 с бесщеточным двигателем и пропеллером
Мы использовали испытательный стенд для проведения простого пошагового испытания, проводя измерения, когда система достигала 20 А. Результаты этого испытания приведены ниже. Рис. 3. Крутящий момент в сравнении с текущими результатами
Как видите, вопреки тому, что предлагает формула, зависимость между током и крутящим моментом не является линейной. Это связано с потерями от ESC и двигателя.
Эти данные показывают, что расчеты крутящего момента могут дать нам только оценку истинного крутящего момента, создаваемого двигателем. Чтобы получить точные данные о крутящем моменте, вам нужен инструмент для его измерения.
Мы знали об этой дилемме в течение достаточно долгого времени, поэтому мы разработали наши стенды для испытаний двигателей, чтобы пользователи могли собирать высокоточные данные о двигателях. В дополнение к измерению крутящего момента наши испытательные стенды также измеряют тягу, число оборотов в минуту, электрическую мощность, механическую мощность, эффективность двигателя и ESC, эффективность гребного винта и общую эффективность системы.
Дополнительная литература: Анализ мощности и эффективности бесщеточного двигателя
Если у вас есть дополнительные вопросы, не стесняйтесь оставлять нам комментарии ниже.
Как рассчитать крутящий момент двигателя?
\$\начало группы\$
Я купил мотор на амазоне.
Но проблема в том, что с ним не предоставляются данные.
Теперь я хочу рассчитать крутящий момент двигателя. Я измерил ток и напряжение двигателя. При напряжении 8,57 В он потребляет 0,05 ампер тока. Теперь я хочу рассчитать его крутящий момент. Размер двигателя — диаметр 1 см и длина 3 см, вес 200 г, цилиндрическая форма.
Метод, который я использовал, заключается в том, что электрическая мощность = механическая мощность Таким образом, электрическая мощность двигателя равна \$ 8,57 В\cdot 0,05A=0,4285 Вт\$
Механическая мощность равна \$F\cdot v= 0,4285[Вт]= F\cdot 10[м/с]\$
\$F= 0,04285\ Н\$
Теперь крутящий момент \$T=F\cdot r\$
\$T=0,04285\cdot 0,01\$
\$T=0,004285\ Нм \$
Итак правильный этот расчет или нет. Кроме того, что означает T = 0,04285 Нм с практической точки зрения, например, он может поднять вес 0,04285 Н на 1 метр по вертикали.
Также как рассчитать, какой вес он может нести по горизонтали.
- двигатель
- двигатель постоянного тока
\$\конечная группа\$
7
\$\начало группы\$
При 200-граммовом двигателе потребляемая мощность 400 мВт звучит ужасно мало.
Такое впечатление, что двигатель работает без нагрузки.
Если вы хотите измерить или оценить крутящий момент в нагрузке по методу механической мощности = электрической мощности, вам необходимо приложить нагрузку к двигателю. Подходящие нагрузки включают в себя вентилятор, другие приводные резисторы двигателя/генератора для нагрузки или фрикционный или электромагнитный тормоз.
Предполагая, что эффективность составляет 100%, вы получите верхнюю границу выходной механической мощности. Учитывая размер двигателя, он, вероятно, будет намного меньше.
После загрузки подходящей механической нагрузкой вам необходимо измерить или оценить скорость двигателя, поскольку выходная мощность в ваттах равна крутящему моменту (Нм), умноженному на угловую скорость (радиан/с). Преобразование оборотов в минуту или оборотов/с в рад/с довольно просто.
После того, как вы измерили напряжение V, ток I и скорость двигателя ω под нагрузкой и оценили ожидаемый КПД η, ваш крутящий момент при этой нагрузке и токе будет равен
крутящий момент = ηVI/ω
Если вы действительно можете измерить крутящий момент, установив груз на весы или намотав груз на барабан, то более интересным расчетом будет вычисление эффективности.
