Что такое коммон рейл: всё путем — журнал За рулем

Система подачи топлива Common Rail: преимущества и недостатки

Фраза Common Rail, так часто встречающаяся в описаниях к двигателям сельскохозяйственной техники, ещё совсем недавно вызывала тихий ужас и неприязнь у трактористов, механизаторов и управляющих машинным двором. В особенности, когда техника уже давно распрощалась с гарантией дилера. Если ваши инженеры научились ремонтировать и настраивать насос-форсунки, то инжекторы и насосы Common Rail с микронными соединениями деталей смогут обслужить далеко не все. Давайте рассмотрим тему подробнее.

Что же такое Common Rail?

Это система подачи топлива, применяемая в дизельных силовых установках. Инжекция горючего происходит под высоким давлением при помощи насоса с мощным приводом: Рабочее давление может достигать 300 Мпа (зависит от режима работы мотора). Впрыск горючего происходит при помощи гидравлических форсунок, которыми управляет электроника. Частота – от 5 до 9 порций за цикл (зависит от типа силового агрегата и конструкции форсунок).

Отличительная особенность состоит в том, что Common Rail имеет свою собственную, независимую от угла прокрутки коленвала и от режима работы силового агрегата процедуру впрыска топлива. Благодаря этому достигается значительное давление впрыска в частичном режиме.

В чем преимущества и недостатки системы Common Rail?

При всей своей сложности в обслуживании, система Common Rail всё же имеет ряд преимуществ перед обычными дизелями. В первую очередь — это большая экологичность и экономичность таких моторов. Все мы видим, как требования к уменьшению уровня вредных выбросов ужесточаются с каждым годом, поэтому старые дизельные двигатели уже не могут им соответствовать.

Вторым существенным преимуществом является экономия топлива! Всё за счет более тонкого его распыления в камере сгорания. Результат – увеличение топливной эффективности: при той же мощности расходуем меньше топлива.

Ну и третьим преимуществом является задел на будущее. Надо понимать, что производители постепенно уходят от производства устаревающих силовых установок стандарта STAGE II и агрегатов на них. А это значит, что с течением времени будет и меньше производиться запасных частей для таких установок . Так что цена на расходные и ремонтные запасные части будет становиться выше. Так что покупая технику, имеющую силовую установку с Common Rail, вы гарантируете поддержку и обслуживание на ближайшее десятилетие железно.

Кстати, если говорить о нашей технике – на наших тракторах FÄRMER мощностью от 140 л.с. и выше стоят силовые установки от компании YUCHAI с электронной системой впрыска и топливной магистралью BOSCH.

YUCHAI – один из крупнейших в Китае производителей силовых установок. Производит двигатели уже более полувека. Они соответствуют всем требованиям по надёжности, экономичности, экологичности и мощности. А запчасти и расходные материалы для этих двигателей представлены на рынке РФ в широком ассортименте, в том числе на складах наших филиалов.

Модель FÄRMER FL1404 оснащена двигателем Yuchai 6 серии, экологического стандарта STAGE III с Common Rale. Это рядная 6-цилиндровая силовая установка с водяным охлаждением, турбо наддувом и охлаждением надувочного воздуха. Двигатель имеет боковой водяной насос и независимый вал вентилятора (что даёт больший объем воздуха и более тихую работу), встроенную эффективную лабиринтную сепарацию топлива и воздуха.

Серия FÄRMER FL1804 оснащена двигателями Yuchai 7 серии, также экологического стандарта STAGE III с Common Rale – это тоже рядные 6-цилиндровые силовые установки с водяным охлаждением, турбо наддувом и охлаждением надувочного воздуха.

Трактор FL1404 (Stage III) 140 л.с.

  • Подробнее о товаре

Трактор FL1804 (Stage III) 180 л.с.

  • Подробнее о товаре

Как это обычно бывает, всё не может быть так хорошо. К недостаткам Common Rail относят сложность ремонта и сервиса таких дизелей, а также повышенные требования к квалификации персонала. К тому же стоимость узлов и элементов часто бывает весьма высокая: в системе используется большое количество датчиков, которые усложняют ремонт. Конечно, почти любого механизатора можно обучить ремонту Common Rail – на рынке предлагается такая услуга. Но мы настойчиво советуем довериться в этом вопросе профессионалам.

Инженеры нашей компании – это квалифицированные специалисты, которые на постоянной основе проходят обучения и повышения квалификации на заводах изготовителей, участвуют в мастер классах и тренингах. Они знают, как починить и наладить агрегат качественно, в срок, а главное – не разорив хозяйство в процессе.

И конечно, не стоит ни в коем случае экономить на приобретаемой технике, ведь все мы знаем – скупой платит дважды, а дёшево, не значит качественно. В наших тракторах FÄRMER стоят узлы и агрегаты только от проверенных надежных поставщиков. Что касается системы Common Rail – это BOSCH!

В определенном смысле недостатком является более высокие требования к качеству дизельного топлива. Даже при попадании мелких посторонних частиц в топливную систему форсунки, управляемые электроникой, могут выйти из строя. В дизелях с системой Common Rail использование качественного топлива не столько желательно, сколько необходимо.

Хотелось бы отметить, что из года в год отечественные специалисты осваивают эту действительно сложную систему, а те преимущества, которые она обеспечивает, перекрывают недостатки Common Rail.

Кстати, если возвращаться к нашей технике: возможно вам все-таки нужен трактор просто с ТНВД? Мы можем предложить тракторы FÄRMER, мощностью от 80 до 135 л.с. – на них также стоят силовые установки от компании YUCHAI или YTO, но уже с обычным ТНВД.

Серия FÄRMER FL90, в которую входят модели от 80 до 110 л.с., оснащена уже описанными выше двигателями Yuchai, но только 4-й серии, экологического стандарта STAGE II. Двигатели рядные 4-цилиндровые, с водяным охлаждением, турбо наддувом и охлаждением надувочного воздуха. Двигатель имеет боковой водяной насос и независимый вал вентилятора.

Трактор FL804 (Stage II) 80 л.с.

  • Подробнее о товаре

Трактор FL904 (Stage II) 90 л.с.

  • Подробнее о товаре

Модели FÄRMER FL1204 и FL1354 (120 и 135 л.с. соответственно) оснащены двигателями YTO серии LR6. Работают на шести цилиндрах. Водяное охлаждение и предпусковой подогрев облегчают работу данного двигателя и гарантируют полную работоспособность независимо от интенсивности нагрузок и времени года.

Немного о двигателях YTO. Они выпускаются одним из крупнейших в Китае холдингов по производству техники. Двигатели изготавливаются по лицензии и с использованием технологий Perkins (Англия).

Трактор FL1204 (Stage II) 120 л.с.

  • Подробнее о товаре

Трактор FL1354 (Stage II) 135 л.с.

  • Подробнее о товаре

Делимся опытом

27.04.2023

Строгая проверка качества: почему стоит отдать предпочтение китайским навесным плугам

В последнее время все чаще стали говорить о надежности и хорошем качестве китайской продукции, в том числе и в сфере сельского хозяйства. Сегодня ра…

27.04.2023

Зерновая сеялка СЗ 3,6 будет работать на  полях хозяйства Оренбургской области

Модель СЗ, 3.6 отправилась клиенту из Оренбургской области – ИП Михайлову Сергею Николаевичу. Хозяйство специализируется на выращивании овощей, одн…

26.04.2023

Внимание! Еще одна модернизация телескопического погрузчика Agri Master

Сегодня расскажем об агрегате AGRI MASTER TLH735, который оснащен телескопической (выдвижной) стрелой 6,8 м и ковшом 2,5 м3. Погрузчик, грузоподъём…

25.04.2023

Надежный и многофункциональный: обзор прикатывающего катка ККЗ-6-03 Spike

Сегодня мы рассмотрим модель ККЗ-6-03 Spike производства завода Автотехнологий – надежный и многофункциональный агрегат.Каток состоит из трех секци…

Насосные инжекторы или Common Rail?

Статьи

Насосные инжекторы или Common Rail?

Этот вопрос был настоящей дилеммой для водителей в течение нескольких лет, а также причиной многих споров. Обе технологии имеют своих преданных сторонников и противников. Оба также имеют свои преимущества, но они также не лишены недостатков.

Гарантируя прямой впрыск топлива, они приводят дизельные агрегаты в соответствие с культурой работы бензиновых двигателей и создают меньше проблем для водителей. Стоит подчеркнуть, что двигатели с прямым впрыском топлива появились в начале 1980-х годов. Изначально дизайнеры обратились к классическому впрыскивающему насосу, который успешно использовался в течение следующего десятилетия. Слишком слабый контроль впрыска топлива означал, что компании решили пойти еще дальше и использовать технологию Common Rail, которая произвела революцию на автомобильном рынке, выбив инжекторные насосы.

Два типа прямого впрыска


Насосные форсунки, как следует из названия, — это форсунки, оснащенные собственным топливным насосом, приводимым через распределительный вал. Этот последовательный и компактный механизм без проводов, соединяющих оба элемента, вызывает создание высокого давления и впрыска топлива в головке двигателя. Это также позволяет избежать пульсации проводов. Это явление значительно затрудняет регулирование соответствующей дозы топлива, которая поступает в цилиндры. Важно отметить, что система снижает риск утечки дизельного топлива. Ключевой вопрос заключается в том, что впрыск насоса создает очень высокое колебание давления в диапазоне от 2000 до 2500 бар. Это вызывает чрезвычайно быстрое смешивание топлива с воздухом. Образующийся туман, состоящий из микроскопических частиц дизельного топлива, очень быстро сгорает, что, в свою очередь, влияет на производительность двигателя. Тем не менее, в системе Common Rail есть три основных элемента. Дизельное топливо подается по трубопроводу в аккумулятор давления. Из лотка он уходит в цилиндры. Это решение означает, что топливо закачивается в каждый цилиндр с одинаковым давлением. Электрический импульс означает, что каждый из инжекторов может в любое время забрать топливо из бака, а затем передать его в камеры сгорания. Стоит отметить, что современные системы позволяют достичь очень высокого давления впрыска, сравнимого с давлением, создаваемым инжекторами насоса. Благодаря этому можно создавать инжекторы с небольшими отверстиями, которые точно подают топливо. Из лотка он уходит в цилиндры. Это решение означает, что топливо закачивается в каждый цилиндр с одинаковым давлением. Электрический импульс означает, что каждый из инжекторов может забрать топливо из бака в любое время и затем передать его в камеры сгорания.

Динамика и экономное сгорание

Неоспоримым преимуществом насосных форсунок является тот факт, что в основном с самого начала они позволяли создавать очень высокое давление, позволяющее получать однородную топливовоздушную смесь, которая быстро горит. Благодаря этому двигатель работает с большей мощностью. Выбросы также уменьшаются. В отличие от системы Common Rail впрыск насоса не так чувствителен к низкому маслу и мелким примесям, которые оно производит. В этом случае форсунки не должны создаваться с точностью до сотых долей миллиметра. В свою очередь, уменьшенное количество фаз впрыска способствует экономии топлива. В случае впрыска насоса также нет утечек из инжекторов. Благодаря высоким значениям давления, при которых впрыскивается топливо, двигатель, оснащенный форсунками, легче запускается, что имеет большое значение, особенно зимой. Все это означает, что дизельный агрегат с форсунками отличается высокой эффективностью при сохранении экономного расхода топлива. Также возможно получить высокие единицы мощности. Проблема заключается в высокой токсичности выхлопных газов, а это означает, что двигатели с впрыском насоса не соответствуют строгим стандартам Европейского Союза и дисквалифицированы на дорогах во многих странах Старого континента.

Тихий и экологически чистый


Система Common Rail позволяет впрыскивать топливо на несколько этапов, поскольку его работа не зависит от распределительного вала в любой точке. Созданные таким образом впрыскивания насоса значительно улучшают рабочую культуру двигателя. Они обеспечивают намного более точную очистку выхлопных газов, благодаря чему автомобили соответствуют экологическим нормам, действующим в Европейском Союзе. Это решение генерирует намного меньше шума, потому что давление в цилиндрах увеличивается постепенно, а не быстро, как в случае систем, оборудованных насосными инжекторами. Система не требует наличия дополнительных кулачков на распределительном валу. Стоит отметить, что сила, создаваемая при управлении впрыскивающим насосом, превышает силу, необходимую для открытия и закрытия клапанов. В результате кулачки часто перегружаются и происходит повреждение. Второй тип впрыска упрощает конструкцию двигателя. В результате двигатель достигает гораздо меньшего веса и занимает меньше места под капотом, благодаря чему можно оптимально профилировать его для защиты пешеходов в случае столкновения. Это приводит к большему количеству звезд, достигнутых транспортным средством в тестах Euro NCAP.

Что выбрать


Принимая решение о покупке автомобиля в салоне, у будущего владельца не возникнет дилемма, какой тип впрыска выбрать. В новых автомобилях в настоящее время устанавливается только система впрыска Common Rail. Вопрос о типе впрыска должен задать каждый водитель, который намерен купить подержанный автомобиль. Более того, специалисты утверждают, что однозначного ответа в этом случае нет. Инжекторы блока обеспечивают отличную производительность двигателя. Важно отметить, что они практически безотказны, и в случае неисправности затраты на ремонт не так серьезны, как в системе второго типа. Тем не менее, стоит учесть, что старое решение может создать шум под капотом. Это также не экологическое решение, которое может привести к тому, что многие европейские дороги будут рядом с водителем. Вторая система намного более экологична. В то же время это гарантирует хорошую рабочую культуру силового агрегата и, безусловно, тише. Однако он намного более чувствителен к некачественному топливу и менее экономичен. Поэтому решение о выборе конкретной инъекции должно зависеть от стиля вождения и предпочтений будущего владельца, который, проанализировав аргументы в пользу обоих решений, сможет сделать правильный выбор.

Общая магистраль | Тракторно-строительный завод Wiki

в: Страницы с нечисловыми аргументами форматирования, Все статьи с утверждениями без источников, Технология дизельных двигателей, Технология топливной системы двигателя

Посмотреть источник

«HDi» перенаправляется сюда. Чтобы узнать об интерактивном формате, см. HDi (интерактивность) .

«DCi» перенаправляется сюда. Чтобы узнать о других значениях, см. DCI (значения) .

Система впрыска Common Rail

Непосредственный впрыск топлива Common Rail — современный вариант системы непосредственного впрыска топлива для бензиновых и дизельных двигателей.

На дизельных двигателях он оснащен топливной рампой высокого давления (более 1000 бар / 15 000 фунтов на квадратный дюйм), питающей отдельные электромагнитные клапаны, в отличие от форсунок блока питания топливного насоса низкого давления (Pumpe / Düse или насос-форсунки). Дизели Common Rail третьего поколения теперь оснащены пьезоэлектрическими форсунками для повышения точности и давлением топлива до 1800 бар/26 000 фунтов на кв. дюйм.

В бензиновых двигателях используется в технологии двигателей с непосредственным впрыском бензина.

Содержание

  • 1 История
  • 2 Common Rail сегодня
  • 3 принципа
  • 4 См. также
  • 5 Каталожные номера
  • 6 Внешние ссылки

История

Дизельный топливный инжектор, установленный на дизельном двигателе MAN V8

Топливная система Common Rail на двигателе грузовика Volvo

Прототип системы Common Rail был разработан в конце 1960-х Робертом Хубером из Швейцарии, а технология получила дальнейшее развитие доктором Марко Гансером из Швейцарского федерального технологического института в Цюрихе, позже из Ganser-Hydromag AG (оценка 1995) в Оберэгери.

Первое успешное использование в серийных автомобилях началось в Японии в середине 1990-х годов. Доктор Шохей Ито и Масахико Мияки из Denso Corporation, японского производителя автомобильных запчастей, разработали топливную систему Common Rail для большегрузных автомобилей и применили ее на практике в своей системе Common Rail ECD-U2, установленной на грузовике Hino Rising Ranger. и продана для общего пользования в 1995 году. [1] Denso заявляет о первой коммерческой системе Common Rail высокого давления в 1995 году.95. [2]

Современные системы Common Rail, хотя и работают по тому же принципу, управляются блоком управления двигателем (ECU), который открывает каждую форсунку электронным, а не механическим способом. Он был тщательно разработан в 1990-х годах в сотрудничестве с Magneti Marelli, Centro Ricerche Fiat и Elasis. После исследований и разработок, проведенных Fiat Group, дизайн был приобретен немецкой компанией Robert Bosch GmbH для завершения разработки и доработки для массового производства. Оглядываясь назад, продажа оказалась тактической ошибкой Fiat, поскольку новая технология оказалась очень прибыльной. Однако у компании не было иного выбора, кроме как продать, поскольку в то время она находилась в плохом финансовом состоянии и не имела ресурсов для самостоятельного завершения разработки. [3] В 1997 году они расширили его использование для легковых автомобилей. Первым легковым автомобилем, в котором использовалась система Common Rail, была модель 1997 года Alfa Romeo 156 2.4 JTD, [4] , а позже в том же году Mercedes-Benz C 220 CDI.

Двигатели Common Rail уже некоторое время используются в судах и локомотивах. Cooper-Bessemer GN-8 (около 1942 г.) является примером дизельного двигателя с гидравлическим приводом Common Rail, также известного как модифицированный Common Rail.

Компания Vickers использовала систему Common Rail в двигателях подводных лодок около 19 г.16. Компания Doxford Engines Ltd. [5] (тяжелые судовые двигатели с оппозитными поршнями) использовала систему Common Rail (с 1921 по 1980 год), при которой многоцилиндровый поршневой топливный насос создавал давление примерно 600 бар, при этом топливо хранится в емкостях-аккумуляторах. Регулирование давления осуществлялось с помощью регулируемого хода нагнетания насоса и «сливного клапана». Механические распределительные клапаны с распределительным валом использовались для питания подпружиненных форсунок Brice / CAV / Lucas, которые впрыскивали через боковую часть цилиндра в камеру, образованную между поршнями. Ранние двигатели имели пару кулачков синхронизации, один для движения вперед, а другой для движения назад. Более поздние двигатели имели по две форсунки на цилиндр, а последняя серия двигателей с турбонаддувом постоянного давления оснащалась четырьмя форсунками на цилиндр. Эта система использовалась для впрыска как дизельного топлива, так и мазута (600 сСт, нагретого до температуры приблизительно 130 °C).

Система Common Rail подходит для всех типов дорожных автомобилей с дизельными двигателями, начиная от городских автомобилей, таких как Fiat Nuova Panda, и заканчивая автомобилями представительского класса, такими как Audi A6.

Common Rail сегодня

Дизельная топливная форсунка Common Rail компании Bosch от двигателя грузового автомобиля Volvo

Robert Bosch GmbH, Delphi Automotive Systems, Denso Corporation и Siemens VDO (теперь принадлежащая Continental AG) являются основными поставщиками современных систем Common Rail . Производители автомобилей называют свои двигатели Common Rail своими торговыми марками:

  • Двигатели Ashok Leyland CRS (используются в грузовиках U и автобусах E4)
  • D-двигатели BMW (также используются в Land Rover Freelander TD4)
  • Chevrolet VCDi (по лицензии VM Motori)
  • XPI Cummins и Scania (разработан в рамках совместного предприятия)
  • Cummins CCR (насос Cummins с форсунками Bosch)
  • Daimler CDI (а на автомобилях Chrysler Jeep просто как CRD )
  • Fiat Group (Fiat, Alfa Romeo и Lancia) JTD (также под торговой маркой MultiJet , JTDm , Ecotec CDTi , TiD , TTiD , DDiS , Quadra-Jet )
  • Ford Motor Company TDCi Duratorq и Powerstroke
  • Honda i-CTDi
  • Hyundai CRDi
  • IKCO EFD , который является одним из членов семейства EF. Поставщик TBD
  • Isuzu iTEQ
  • Комацу Tier3 , Tier4 , 4D95 и выше HPCR Серия Дизельные двигатели .
  • Махиндра CRDe
  • Mazda MZR-CD (1,4 MZ-CD, 1,6 MZ-CD производства совместного предприятия Ford/PSA Peugeot Citroën) и ранее DiTD
  • Mitsubishi DI-D (недавно разработанное семейство двигателей 4N1 использует систему впрыска следующего поколения 200 МПа (2000 бар))
  • Nissan dCi , Infiniti использует двигатели dCi, но не имеет торговой марки dCi.
  • Опель CDTI
  • Протон SCDi
  • PSA Peugeot Citroën HDI или HDi (1.4HDI, 1.6 HDI, 2.0 HDI, 2.2 HDI и V6 HDI, разработанные в рамках совместного предприятия с Ford)
  • Renault dCi (совместное предприятие с Nissan)
  • SsangYong XDi (большинство этих двигателей производится Daimler AG)
  • Субару Наследие ТД (по состоянию на январь 2008 г. )
  • Tata DICOR и CR4
  • Тойота D-4D
  • Volkswagen Group: двигатели 6.0 V12 TDI , 4.2 TDI (V8), 2.7 и 3.0 TDI (V6), 1.6, 2.0 TDI (L4) и 1.2 TDI (L3), установленные на современных моделях Seat, Skoda, VW и Audi. используйте систему Common Rail, в отличие от более ранних двигателей с насос-форсунками.
  • Двигатели Volvo 2.4D и D5 (1.6D, 2.0D производства Ford и PSA Peugeot Citroen), двигатели Volvo Penta серии D
  • Wärtsilä-Sulzer 14RT-flex96-C «самый большой поршневой двигатель в мире», разработанный финским производителем Wärtsilä
  • Двигатель Maruti Suzuki 1.3 DDiS, разработанный Fiat.

Принципы

Электромагнитные или пьезоэлектрические клапаны обеспечивают точное электронное управление временем и количеством впрыска топлива, а более высокое давление, обеспечиваемое технологией Common Rail, обеспечивает лучшее распыление топлива. Чтобы снизить шум двигателя, электронный блок управления двигателем может впрыскивать небольшое количество дизельного топлива непосредственно перед основным впрыском («пилотный» впрыск), тем самым снижая его взрывоопасность и вибрацию, а также оптимизируя время и количество впрыска для различных условий. качество топлива, холодный пуск и тд. Некоторые усовершенствованные топливные системы Common Rail выполняют до пяти впрысков за один ход. [6]

Двигатели Common Rail требуют очень короткого (< 10 секунд) времени прогрева или вообще не нагреваются. .

В дизельных двигателях исторически использовались различные формы впрыска топлива. Два распространенных типа включают систему с насосом-форсункой и систему с распределителем/рядным насосом (дополнительную информацию см. в разделе «Дизельный двигатель и насос-форсунка»). Хотя эти старые системы обеспечивали точное управление количеством топлива и моментом впрыска, они были ограничены несколькими факторами:

  • Они имели кулачковый привод, а давление впрыска было пропорционально частоте вращения двигателя. Обычно это означало, что максимальное давление впрыска могло быть достигнуто только при максимальной частоте вращения двигателя, а максимально достижимое давление впрыска уменьшалось по мере снижения частоты вращения двигателя. Это соотношение верно для всех насосов, даже для тех, которые используются в системах Common Rail; однако в системах с блоком или распределителем давление впрыска привязано к мгновенному давлению одного события накачки без аккумулятора, и, таким образом, взаимосвязь более заметна и проблематична.
  • Они были ограничены в количестве и времени впрыска, которым можно было управлять во время одного события сгорания. Хотя в этих старых системах возможны множественные инъекции, добиться этого гораздо труднее и дороже.
  • Для типичной распределительной/поточной системы начало впрыска происходило при заданном давлении (часто называемом давлением срабатывания) и заканчивалось при заданном давлении. Эта характеристика возникла из-за того, что «фиктивные» форсунки в головке цилиндров открывались и закрывались при давлении, определяемом предварительной нагрузкой пружины, действующей на поршень форсунки. Как только давление в инжекторе достигнет заданного уровня, поршень поднимется и начнется впрыск.

В системах Common Rail насос высокого давления хранит резервуар с топливом под высоким давлением — до 2000 бар (29 000 фунтов на кв. дюйм) и выше. Термин «общая магистраль» относится к тому факту, что все топливные форсунки питаются от общей топливной рампы, которая представляет собой не что иное, как аккумулятор давления, в котором топливо хранится под высоким давлением. Этот аккумулятор питает несколько топливных форсунок топливом под высоким давлением. Это упрощает назначение насоса высокого давления, поскольку он должен только поддерживать заданное давление на цели (с механическим или электронным управлением). Топливные форсунки обычно управляются ЭБУ. Когда топливные форсунки активируются электрически, гидравлический клапан (состоящий из форсунки и плунжера) открывается механически или гидравлически, и топливо впрыскивается в цилиндры под заданным давлением. Поскольку энергия давления топлива накапливается удаленно, а форсунки приводятся в действие электрически, давление впрыска в начале и в конце впрыска очень близко к давлению в аккумуляторе (рампе), что обеспечивает квадратичную скорость впрыска. Если размер аккумулятора, насоса и трубопровода выбран правильно, давление и скорость впрыска будут одинаковыми для каждого из нескольких случаев впрыска.

См. также

  • Бензин с непосредственным впрыском
  • Насос-форсунка
  • Агрегатный насос
  • Прямой впрыск с турбонаддувом
  • Топливный фильтр
  • Датчик воды
  • Датчик расхода воздуха

Каталожные номера

  1. ↑ «240 ориентиров японских автомобильных технологий — система Common Rail ECD-U2». Jsae.or.jp. Проверено 29 апреля 2009 г.
  2. ↑ «Впрыск дизельного топлива». ДЭНСО Глобал . Проверено 3 августа 2011 г.
  3. ↑ «Fiat: возрождение автопроизводителя», economist.com (24 апреля 2008 г.). Проверено 1 мая 2008 г.
  4. ↑ «Конференция по новым технологиям силовых агрегатов». autonews.com . Проверено 8 апреля 2008 г.
  5. ↑ Ошибка шаблона: требуется аргумент заголовок .
  6. ↑ (многотактный впрыск) См. брошюру BMW 2009 г. для 3-й серии

Внешние ссылки

  • [1] Эта анимация объясняет работу системы Common Rail
На этой странице используется некоторый контент из Википедии . Оригинальная статья была на Common Rail. Список авторов можно увидеть на странице истории . Как и в случае с Tractor & Construction Plant Wiki, текст Википедии доступен по лицензии Creative Commons по лицензии Attribution и/или GNU Free Documentation License. Пожалуйста, проверьте историю страниц, чтобы узнать, когда исходная статья была скопирована в Wikia.

Контент сообщества доступен по лицензии CC-BY-SA, если не указано иное.

Common Rail: особенности, преимущества и недостатки

Common Rail — система подачи топлива, используемая в современных дизельных автомобилях. Главной его особенностью является использование общей для всех топливных форсунок топливной рампы, которая служит аккумулятором, в котором хранится топливо под высоким давлением (до 300 мПа). Топливо подается в рампу насосом высокого давления. Оттуда он поступает к форсункам и впрыскивается непосредственно в цилиндры двигателя. Момент впрыска, дозировка топлива и количество впрысков за цикл контролируются ЭБУ.

  • 1 Двигатели, оборудованные системой Common Rail
  • 2 Основные компоненты системы Common Rail
  • 3 Преимущества и недостатки двигателей Common Rail

Система Common Rail устанавливается на легковые автомобили с 1997 года. В настоящее время дизельные им оснащены двигатели большинства легковых и коммерческих автомобилей.

Двигатели с системой Common Rail

90 280 9 0281 СД4 9028 0 9 0281 4JJ1 9 0289 90 281 SHY1 9 0281 SD, D 902 81 1ND-TV, 1WW, 1AD-FTV, 2KD-FTV
Марка автомобиля Марка двигателя Модели двигателей
Nissan, Dacia, Renault dCi K9K, R9M, F9Q, R9N, M9 R, G9T, G9U, M9T, P9X, V9X
Мерседес -Benz CDI OM646, OM611, OM651, OM647, OM612, OM648, OM668, OM628, OM629
д OM6 54, OM656
Opel, Vauxhall CRI, CRI BiTurbo X20DTL , И20ДТХ, З17ДТЛ, З17ДТХ, З13ДТХ, З19DTH
CDTi Z17DTH, A17DT, A13DTE, A17DTJ, Z17DTJ, G9U 630, A17DTR, A20DTH, Z13DTJ, Z13DTH, Z19DTH
BiTurbo CDTI A20DTR, B20DTR
Hyundai, KIA CRDi J3, D3FA, D4EB, D4CB, D4FC, D4FA, D4FB, D4FD, D4EA, D4HB, D6EA, G6EN, D3EA
Land Rover ED4 204ДТД
ТД4 224ДТ, ДВ12БТЭД4 , 204Д3, М47
TDV8 448DT, 368DT
TD6 276DT
TDV6 9 0282 306DT
SDV6 30DDTX
SDV8 448DT
224ДТ
Citroën, Peugeot, DS, Volvo HDI, HDi DV4TD, DV4TED4, DV6TED4, DV6ATED4, DV6ETED, DW10TD
BlueHDi, e-HDi RHE (DW10CTED4), BHY (DV6FD), BHX (DV6FC), DV6FCTED, DW10FCTED4, DW10FC, DW10FDTED4, DV6FETED, DV6FE, DV5TED4
Fiat, Alfa Romeo, Lancia JTD 182 B4. 000, 188 A2.000, 185 A6.000, 839 A5.000, 186 A6.000, 182 B4.000, 182 B9.000, AR 34202, AR 32501, 937 A2.000
JTDm 955 А4. 000, 955 A3.000, 198 A2.000, 939 A7.000, 937 A6.000
MultiJet 188 A8.000, 188 A9.000, 198 A3.000, 199 B1.000, 263 A1.000
Audi, Škoda, Volkswagen, Seat TDI CVMD, CAAC, DCXA, DBGC, DFGA, CLJA, CBAB, CAY С, БКС, БМК, CASA, CJMA, CRCA, CDUD, CKDA, DCZA
BiTDi CDCA, CNEA, CSHA
Isuzu DDi iTEQ
Шевроле, Daewoo VCDi Z20S, Z20DMH , НАЛ, Z20S1, Z20D1, Z22D1
Honda i-DTEC N16A, N16A2, N22B1, N16A3, N22B3, N22B4
i-CTDi N22A1, N22A3
CTDI N22A2
Mazda MZR-CD RF7J, R2AA, RF5C, RF7J, Y601, Y642
Skyactiv-D S5-DPTS, S8-DPTS, SH-VPTS
D
CiTD RF5C
DI Turbo Y601
Mitsubishi DI-D 4N13, 4N14, 4N15
SsangY онг XDi D20DT, D27DT
eXDI D20DTF
XVT D27DTP
Volvo Drive-E D4204T8, D4204T14, D4204T23, D 4162 T
D2 Д5204Т7, Д4162Т
D3 D5204T5
D4 D4204T5, D5204T
D5 D5244T , D5244T5, D5244T15, D 5244 T9
Chrysler, Jeep CRD ENC, ENJ, ENS, ENR , EXF, EXA, ENE, ENF, EXL
BMW, MINI d N47 D20 C, N57 D30 A, N57 D30 B, B37 C15 A
N47C20A
Форд TDCi F6JB, HHJC, UGJC, XVJA, XVJC, T1WB, QYBA, KHBA, T8CC, T1GA
Duratorq-TDCi DV4TD, F6JA, F6JB , ДВ4ТЭД4
Сааб ТиД З19ДТ , Z19DTH, D223L
TTiD A19DTR, Z19DTR, A 20 DTR
Toyota D-4D
D-CAT 2AD-FHV
Porsche Дизель M05. 9E, M05.9D, MCU.DB, MCN.RB, MCR.CA, MCR.C, MCU.DC
Infinity d V9X, OM651
Subaru D EE20Z

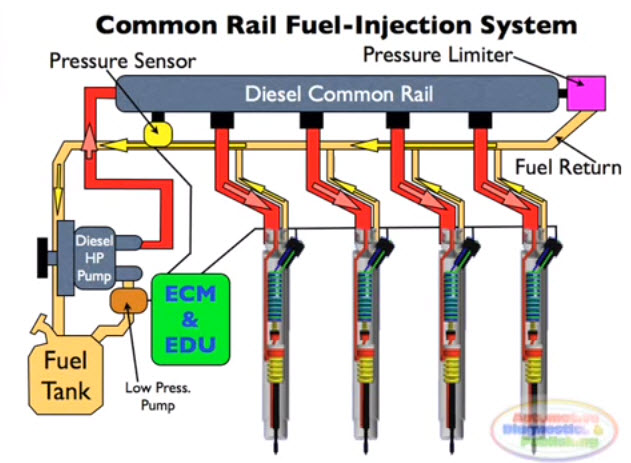

Основные компоненты системы Common Rail

Артикул № Наименование Функция
1 Топливный насос низкого давления Расположен в топливном баке. Подает топливо к насосу высокого давления.
2 Топливный фильтр Удаляет грязь и различные примеси из топлива, предотвращает износ насоса и форсунок.
3 Топливный насос высокого давления Подает топливо под давлением в топливную рампу.
4 Клапан дозирования топлива Регулирует количество топлива, подаваемого в топливный насос высокого давления.
5 Датчик давления топлива Измеряет давление в топливной рампе и посылает соответствующий сигнал в ЭБУ.
6 Топливная рампа Содержит топливо под высоким давлением.
7 Клапан регулировки давления топлива Сбрасывает избыточное давление в топливной рампе. Этот клапан возвращает излишки топлива обратно в топливный бак. Он управляется ЭБУ.
8 Форсунки Дозировать и впрыскивать топливо в камеры сгорания.

Преимущества и недостатки двигателей Common Rail

Преимущества Недостатки
🟢 Топливная эффективность 🔴 Высокая чувствительность к качеству топлива
🟢 Экологичность 🔴 Форсунки чувствительны к загрязнениям
🟢 Тихая работа 🔴 Дорогой и сложный ремонт
🟢 Высокий крутящий момент 🔴 Топливные фильтры требуют более частой замены
🟢 Высокая мощность

Ден

смайлик техник с большим опытом снимается в видеоуроках AUTODOC; Никогда не видел без очков; участвует в гонках на своем BMW X5 E53; мечтает получить Золотую кнопку воспроизведения за 1 000 000 подписчиков на YouTube.

3Май

Лучшие машины до 300 тысяч рублей: Какую купить машину за 300 000 рублей, топ авто до 300 тысяч рублей

Появились кадры с места падения каршеринговой машины в яму «ТЭК СПб» на Есенина

Водитель сумел выбраться. Как сообщают очевидцы, возле места ДТП сильно пахнет бензином.

vk.com / «ДТП и ЧП | Санкт-Петербург | Питер Онлайн | СПб»

Каршеринговый автомобиль свалился в яму ГУП ТЭК у перекрестка улицы Есенина и Поэтического бульвара в Петербурге. Об этом сообщили очевидцы в группе «ДТП и ЧП | Санкт-Петербург | Питер Онлайн | СПб» социальной сети «ВКонтакте».

«Водитель выбрался, но сильно пахнет бензином», — указано в сообщении.
vk.com / «ДТП и ЧП | Санкт-Петербург | Питер Онлайн | СПб»vk.com / «ДТП и ЧП | Санкт-Петербург | Питер Онлайн | СПб»vk.com / «ДТП и ЧП | Санкт-Петербург | Питер Онлайн | СПб»

Авария вызвала много вопросов у подписчиков паблика. Однако пока детали ДТП неизвестны.

«Классно запарковал, никому не мешает»;
«Осталось залить бетоном — и готово»;
«Что он вообще делал на тротуаре?» — комментировали петербуржцы.
vk.com / «ДТП и ЧП | Санкт-Петербург | Питер Онлайн | СПб»vk.com / «ДТП и ЧП | Санкт-Петербург | Питер Онлайн | СПб»

Ранее НЕВСКИЕ НОВОСТИ писали, что петербургские полицейские обнаружили в каршеринговом авто более 850 граммов мефедрона. Синтетический наркотик изъяли у двух приезжих в Северной столице.

Надежда Луценко
  • теги
  • #петербург
  • #происшествие
  • #гуп тэк
  • #каршеринговый автомобиль

наверх

Ваше имя: *

Ваш E-mail: *

Ваш телефон: *

Ваше сообщение: *

* Поля, помеченные символом звёздочки, являются обязательными для заполнения

цены на газ повышаются на 59 центов за один месяц, больше, чем

Local News

Мэрилин Мориц, репортер

Луис Синфуэгос, Photojournalist

Опубликовано:

Теги: Потребитель, 12 On Your Side, Деньги, Газ, Новости


Подпишитесь на нашу рассылку новостей работать сверхурочно для устранения повреждений

33 минуты назад

Последующие действия по нанесению ущерба льдом: поломка ветки дерева, страховые претензии и способы предотвращения этого в будущем Museum

1 час назад

Первая полностью черная женская группа выбрана для проведения выпускного в JBSA-Lackland

Это беспроводное зарядное устройство 3-в-1, которое нужно вашему телефону и наушникам

Local News

GasBuddy analyst says year may bring $4 gas, but not as high as last year

Marilyn Moritz, Reporter

Luis Cienfuegos, Photojournalist

Теги: Потребитель, 12 на вашей стороне, Деньги, Газ, Новости

Цены на газ выросли на 15 центов за галлон на прошлой неделе. С Рождества они подорожали на 59 центов за галлон.

«Я никогда, никогда не видел, чтобы газ поднимался так высоко, не 24 часа в сутки. Это так быстро», — сказал водитель Найджел Бассетт. «Это безумие.»

Почему внезапный всплеск? Аналитики указывают на арктический взрыв, который вывел из строя некоторые нефтеперерабатывающие заводы, а Китай вновь открылся после долгой остановки из-за COVID-19.

Но пристегнитесь. Дальше по дороге есть еще.

«Пока это не очень хорошо для автомобилистов», — сказал Патрик Де Хаан, главный аналитик GasBuddy. «В конце февраля и начале марта мы действительно наблюдаем рост цен.

Он сказал, что бензин по 4 доллара за галлон вполне возможен, поскольку нефтеперерабатывающие заводы проходят весеннее техническое обслуживание и переходят на более чистое летнее топливо.

Прошлый год был трудным для водителей, так как некоторые факторы, в том числе российское вторжение в Украину, привели к тому, что в июне прошлого года цены на газ в местном масштабе выросли в среднем до 4,68 доллара.

«Надеюсь, все будет не так плохо, как в прошлом году», — сказал Де Хаан. «Но, тем не менее, мы, вероятно, увидим весенний всплеск, который — после вкуса этих цен ниже трех долларов — будет довольно кислым».

Это не то, что хочет услышать Виктор Карреон.

«Я ищу вторую работу», — сказал он. «Только с едой, газом и всем остальным становится очень трудно что-то делать».

Чтобы растянуть бензин, держите шины должным образом накачанными. В холодную погоду воздух может конденсироваться, что влияет на экономию топлива.

Использование таких приложений, как GasBuddy, Gas Guru или AAA, может помочь водителям найти самые низкие цены рядом с ними.

И заправить в понедельник. Данные GasBuddy показали, что прямо сейчас в Сан-Антонио понедельник обычно является самым дешевым днем ​​для заправки бака.

Copyright 2023 by KSAT — Все права защищены.


Об авторах:
Мэрилин Мориц

Как журналист-потребитель, Мэрилин стремится помочь людям оставаться в безопасности и экономить деньги. С тех пор, как она пришла в KSAT в 1985 году, она освещала все, от криминала до политики, получая награды за освещение мексиканской мафии, торнадо в Оклахоме, детских трансплантаций, расследования нарушений голосования и даже сбежавшего Санта-Клауса.

Луис Сьенфуэгос

Луис Сьенфуэгос, фотограф в KSAT 12.

Водители с правами ноют уже 100 лет! – Streetsblog New York City

Подобно смерти и налогам, жители Нью-Йорка жалуются на парковку. А средства массовой информации долгое время были их помощниками.

В наши дни местная пресса любит выставлять случайных водителей, жалующихся на то, что они не могут найти парковку, потому что ___________ (вставьте любую городскую программу, которая пыталась поминутно склонить чашу весов от водителей ко всем остальным, таким как открытые рестораны, открытые улицы , более широкие тротуары для пешеходов или зарождающаяся попытка положить мешки для мусора на обочину и сократить пресловутую 5-часовую тень Нью-Йорка).

«Иногда я жду часов , чтобы найти место», — недавно сказал Луис Карреро из Кингсбридж-Хайтс Daily News, заявив: «Много лет назад это было легко».

Нет, Луис, не было. Конечно, сейчас в городе на десятки тысяч автомобилей больше, чем до пандемии, при этом количество автомобилей увеличилось на 12 процентов, согласно NY Post, и да, несколько тысяч мест были перепрофилированы во время пандемии для населения, а не для частных лиц. автомобильное хранилище, но Луис и ему подобные совершенно неправы: было никогда легко парковаться в Нью-Йорке. Жалобы от владельцев автомобилей стали такой же давней традицией в Нью-Йорке, как освистывание мэра в день открытия стадиона «Янки».

Книга Кэлвина Триллина 2001 года.

Откуда мы знаем? Мы спросили конечного эксперта.

«Парковка была сложной на протяжении десятилетий», — сказал на днях Streetsblog автор Кэлвин Триллин. И он должен знать; В 2001 году Триллин опубликовал основополагающий роман «Теппер не уезжает» — целый роман о парковке, рожденный в годы собственных поисков места в Гринвич-Виллидж.

Проблема, по его словам, существует уже несколько десятков лет и началась, «как только автомобилей стало так много, что, если поставить их в конце, они будут измерять больше, чем парковочные места».

Триллин сказал, что водители должны рассматривать сегодняшние проблемы с парковкой в ​​контексте. Найти место всегда будет сложно, «если только у людей не так много машин».

Тем не менее, автовладельцы меньшинства Нью-Йорка считают бесплатную парковку своим неотъемлемым правом. Улучшение безопасности, которое может спасти жизнь ребенку или соседу, по-прежнему вызывает возмущение у водителей, а СМИ подыгрывают, рекламируя, как сложно парковаться. Но некоторые журналисты это понимают.

«Нью-Йорк на протяжении десятилетий был синонимом бесконечных пробок, полного тупика, невозможной парковки и многочасовых поисков мест. И это не что иное, как причудливый ревизионизм, даже намекать на обратное», — недавно написал Аарон Гордон в VICE.

Ревизионизм — идеальное слово для сегодняшних жалоб. Мы глубоко погрузились в проблему парковки, и вот некоторые основные моменты:

Brooklyn Daily Eagle, 17 ноября 1917 г.

Уже в 1917 году владельцы автомобилей начали отстаивать свое право просто смахивать с общественного места на обочине. Как подробно рассказал Brooklyn Eagle, практика хранения автомобилей в общественных местах была настолько странной, что комиссар полиции приказал принять жесткие меры.

«Были даны указания обратить особое внимание на условия в окрестностях Боро Холла в Бруклине», — говорилось в статье (подождите, эта статья от 2023 года?!).

Ирония судьбы в том, что в то время местные торговцы жаловались, что водители автомобилей, припарковавшиеся у бордюра, отпугивают покупателей (сегодня жалуются на противоположное).

В то время уличная парковка была роскошью, доступной только врачам, которым нужно было спешить, чтобы позаботиться о пациенте. Так почему же звонки на дом исчезли, а воровство общественных мест — нет?

Brooklyn Daily Eagle, 22 декабря 1921 г.

По мере того, как популярность автомобилей продолжала расти, парковка становилась все более кризисной… для имеющих право водителей, требующих места.

Как показывает эта статья 1921 года, предлагались всевозможные решения, включая сложную систему парковки под парками, с 30 000 мест, созданными под Центральным парком, и еще 4 000 под Брайант-парком.

«Сегодня припаркованные автомобили вызывают заторы, гибель людей и травмы», — сказал заместитель комиссара полиции Харрис перед тем, как описать свою сложную систему, которая кажется прямо из мечты Илона Маска о лихорадке: «Когда пассажир покидал свою машину, чтобы войти магазине или театре в течение значительного промежутка времени, автомобиль должен быть немедленно отправлен в Центральный или Брайант-парк, при условии, что он будет отозван с помощью системы электронного фонарика, что, вероятно, потребует шести телефонных операторов в каждом парковочном туннеле».

Харрисс заявил: «Практически все крупные универмаги изучают это предложение и с энтузиазмом относятся к нему».

Бруклинский район Президент Ригельманн принял участие в усилиях по решению «проблемы парковки», заявив, что «припаркованная машина быстро становится одной из самых больших транспортных проблем города», сообщил Eagle.

Это было еще в те времена, когда парковать машину на ночь на улице было просто запрещено.

«В те дни люди думали, что улицы не должны использоваться для хранения автомобилей», — заявил на днях Streetsblog легендарный эксперт по парковке Дональд Шуп из Калифорнийского университета в Лос-Анджелесе. Сдвиг, по его словам, «заключался в том, что водители продолжали настаивать: «Вот все это прекрасное пространство, которое вы запрещаете нам использовать»» 9.0006

The New York Times, 6 декабря 1923 года

В 1920-х годах дальнобойщики были канарейками в угольной шахте на парковке Нью-Йорка, поскольку их работе постоянно мешали машины. В 1923 году Торговое бюро дальнобойщиков Нью-Йорка заявило, что единственный способ действительно улучшить ситуацию с дорожным движением — это запретить парковку автомобилей в оживленных районах города.

Полицейское управление предоставило ограниченное количество парковочных мест во дворе, но люди ими не воспользовались, «потому что владельцам автомобилей приходится идти три или четыре квартала назад от того места, где они припарковали машину, до их работы». Оу, детка.

The New York Times, 22 апреля 1945 года

По мере того, как все больше и больше солдат возвращалось домой со Второй мировой войны, а пустующие участки превращались в здания, город столкнулся с потоком нового транспорта и меньшим количеством парковочных мест во дворе.

В то время автомобильное лобби признавало, что проблема заключается в припаркованных автомобилях, но решение автомобильной промышленности заключалось не в сдерживании вождения и парковке, а в их поощрении!

Джордж Конрад Диль из Automobile Old Timers потребовал, чтобы городские власти вырезали «по крайней мере» четыре новых перекрестка для автомобилей с парковочными местами под ними. Он утверждал, что «эти широкие артерии с лихвой окупят себя… за счет оказанной ими экономической услуги». Он ошибся — дороги расширили, но пробки по-прежнему калечат город и тормозят экономическое развитие.

«Странная парочка», 19 октября 1973 г.

Шли десятилетия, и на улицах Нью-Йорка волшебным образом появилось больше парковочных мест, но жители Нью-Йорка продолжали пытаться втиснуть в них больше машин. В 1970-х перспектива того, что житель Нью-Йорка купит машину, все еще разыгрывалась для смеха — ведь как нелепо было бы для человека, живущего в центре Манхэттена, думать, что наличие машины облегчит его жизнь!

Шестая серия четвертого сезона культовой нью-йоркской комедии «Странная парочка» наглядно демонстрирует это.

После того, как Оскар выиграл автомобиль на игровом шоу, он и Феликс все больше понимают, как сложно найти парковку. Сначала они ищут место на улице в гараже, но управляющий гаражом (которого отлично играет Джон Байнер) утверждает, что у него нет места для них (смотрите основополагающую сцену здесь). Не сумев подкупить владельца гаража («Что это нам даст», — говорит Феликс, показывая 10-долларовую купюру, на что владелец гаража говорит: «Две пятерки?»), Феликс и Оскар решают, что попытаются припарковаться на улице. .

«Да-да, попробуй пока на улице», — говорит владелец гаража. — Ты вернешься!

Позже Оскару надоело, и он пытается нанять вора, чтобы тот угнал машину.

«Я устал от машин! Я устал от парковки! Не спорю, мы избавляемся от машины!» Оскар кричит.

Феликс убеждает Оскара, что его план морально несостоятелен и что «Господь никогда тебя не простит».

«Если бы у него была машина в Нью-Йорке, он бы купил», — возражает Оскар. (Смотрите сцену, где они решают избавиться от машины здесь.)

В конце концов в дело вмешивается «Сила судьбы», и они вынуждены продать машину за 56 долларов:

Машина, подвергшаяся вандализму.

Texas Monthly, февраль 1976 г.

В статье 1976 года в Texas Monthly описывалась разница в отношении техасцев и жителей Нью-Йорка к своим автомобилям. Естественно, речь зашла о парковке, которую журнал охарактеризовал как настолько сложную, что она «вызвала множество городских разводов».

«Сайнфелд», 22 апреля 1992 г.

Бой начинается.

Есть несколько произведений поп-культуры, которые передают опыт жителя Нью-Йорка, как шоу ни о чем. В «Парковочном месте» (S3 E22), культовом эпизоде ​​«Сайнфелда», Джордж сдает назад на парковочное место, когда кто-то еще пытается въехать на парковку (что даже мы признаем, что это антиобщественное поведение). Возникший в результате спор о том, кто должен там припарковаться, длится весь эпизод, и Джордж, и другой мужчина достаточно упрямы, чтобы дождаться, пока их соперник уйдет.

«В этом городе люди убивают за место для парковки», — говорит Элейн Джорджу, когда он решает бросить вызов другому водителю.

(Смотрите сцену, где начинается спор здесь.)

The New York Times, 13 июня 1999 г.

Эта статья в Times 1999 года под заголовком «Космическая гонка; Почему так сложно найти парковочное место на Манхэттене?» показывает, как далеко ушло автомобильное вторжение от 1917 года, когда уличная парковка была преступлением.

Нью-йоркские автовладельцы приняли право на парковку на улице как фундаментальную истину, и центр новостей сместился на очевидную несправедливость невозможности найти место для парковки.

«Нью-Йорк — многолюдное место: в пяти районах зарегистрировано два миллиона транспортных средств, и многие миллионы ежедневно прибывают из пригородов и других районов», — говорится в статье. «На улицах просто нет места для всех. Спрос на парковку превышает предложение. Просто как тот.»

В то время интерес к автомобилям подталкивал городские власти к тому, чтобы требовать от застройщиков строительства дополнительных внеуличных парковок в своих проектах — страшные обязательные минимальные правила парковки, за соблюдение которых город боролся  отменяет на десятилетия. Однако не все его покупали.

Тогдашний член Совета Сохо Кэтрин Фрид сказала, что ей не нравится идея добавить еще парковок, даже вне улицы.

«Я знаю, что людям, живущим в городе, нужны места для парковки», — сказала она. «Но мы настолько перегружены, что идея разрешить больше парковок в центре города — безумие». (Куда ты пропала, Кэтрин Фрид — город обращает на тебя свои одинокие глаза.

3Май

Шина индекс скорости: Скоростной индекс шин | Atlas Riepas

Индексы скорости и нагрузки

Главная

Полезная Информация

Индексы скорости и нагрузки

При выборе шины необходимо убедиться, что шина соответствует максимальной нагрузке и скорости автомобиля.

Индекс скорости

Индекс скорости
A1
A2
A3
A4
A5
A6
A7
A7
B
C
D
E
F
G
J
K
L
M
N
Скорость, км/ч
5
10
15
20
25
30
35
40
50
60
65
70
80
90
100
110
120
130
140

Индекс нагрузки

Индекс
нагрузки
Нагрузка,
кг
Индекс
нагрузки
Нагрузка,
кг
Индекс
нагрузки
Нагрузка,
кг
Индекс
нагрузки
Нагрузка,
кг
100
800
123
1550
146
3000
169
5800
101
825
124
1600
147
3075
170
6000
102
850
125
1650
148
3150
171
6150
103
875
126
1700
149
3250
172
6300
104
900
127
1750
150
3350
173
6500
105
925
128
1800
151
3450
174
6700
106
950
129
1850
152
3550
175
6900
107
975
130
1900
153
3650
176
7100
108
1000
131
1950
154
3750
177
7300
109
1030
132
2000
155
3875
178
7500
110
1060
133
2060
156
4000
179
7750
111
1090
134
2120
157
4125
180
8000
112
1120
135
2180
158
4250
181
8250
113
1150
136
2240
159
4375
182
8500
114
1180
137
2300
160
4500
183
8750
115
1215
138
2360
161
4625
184
9000
116
1250
139
2430
162
4750
185
9250
117
1285
140
2500
163
4875
186
9500
118
1320
141
2575
164
5000
187
9750
119
1360
142
2650
165
5150
188
10000
120
1400
143
2725
166
5300
189
10300
121
1450
144
2800
167
5450
190
10600
122
1500
145
2900
168
5600
191
10900

Новосибирск

Красноярск

Заказать обратный звонок Написать директору

Индекс скорости шин: расшифровка маркировки

10 Мая 2018

ЧТО ТАКОЕ ИНДЕКС СКОРОСТИ ШИН?

Каждая шина, по результатам стендовых испытаний, получает свой скоростной показатель, именуемый категорией скорости или индексом скорости шины. Это условная величина, показывающая какую максимально допустимую скорость может развивать транспортное средство, использующее данные шины.

Индекс скорости обозначается латинскими буквами от A до Z, где каждой букве соответствует свое значение максимальной скорости. Параметр указывается боковой поверхности покрышки, после типоразмера резины.


Выбирая комплект шин, всегда учитывайте индекс скорости покрышки. В этом Вам поможет таблица значений категорий скорости.

ТАБЛИЦА ЗНАЧЕНИЙ ИНДЕКСОВ СКОРОСТИ.


Как видно из таблицы, показатель скорости может иметь двойное обозначение: VR, ZR. Шины с таким индексом предназначены для эксплуатации в более широком диапазоне скоростей.

ЧТО ТАКОЕ ИНДЕКС ГРУЗОПОДЪЕМНОСТИ ШИН?

Большое влияние на безопасность движения транспортного средства оказывает индекс грузоподъемности, который неразрывно связан с индексом скорости. Его еще называют индексом допустимой нагрузки или коэффициентом нагрузки шины. Это условный показатель максимальной нагрузки, которую выдерживает колесо при указанном индексе скорости и определенном давлении в шине.


Индекс нагрузки обозначается двух или трехзначным числовым кодом. Он располагается на боковой поверхности покрышки, перед индексом скорости. Каждому коду соответствует максимальное значение нагрузки в кг. Определить это значение позволит таблица индексов нагрузки.

ТАБЛИЦА ЗНАЧЕНИЙ ИНДЕКСОВ НАГРУЗКИ


В нашем примере допустимая нагрузка на колесо (при индексе нагрузки 91) составляет 615 кг. Разумеется это не значит, что при некотором разумном превышении веса шину разорвет в клочья. Производитель закладывает запас прочности в пределах 20-30%, но не рекомендует эксплуатировать шину в таком режиме длительно.

Индекс нагрузки закреплен к размеру покрышки. Выбирая нужный Вам типоразмер шины Вы автоматически получаете необходимый индекс нагрузки колеса.

ГРАМОТНЫЙ ВЫБОР ШИН ПО ИНДЕКСУ СКОРОСТИ И НАГРУЗКИ.

Индекс нагрузки влияет на безопасность, а индекс скорости — на управляемость шины. Чем выше индекс скорости, тем дороже резина. Залог безопасного и комфортного передвижения — это умение правильно определить индекс скорости и нагрузки колеса. И тогда Вам не придется переплачивать за ненужные опции. В то же время Вы получите шины, с оптимальным сочетанием цены, качества и комфорта. Сделать грамотный выбор помогут:

  • сезонность и стиль езды;
  • технические характеристики машины;
  • рекомендации завода-производителя;
  • состояние дорог, по которым приходится ездить чаще всего.

ИНДЕКС СКОРОСТИ И НАГРУЗКИ — СОВЕТЫ ЭКСПЕРТОВ

  • Эксперты не рекомендуют использовать шины с меньшим индексом скорости, чем те, что были установлены заводом изготовителем на Ваше транспортное средство в первичной комплектации.
  • Устанавливать высокоскоростные шины на обычный автомобиль можно, но не целесообразно. Несоответствие технических характеристик покрышек и машины не позволят Вам ощутить все преимущества таких шин.
  • Эксплуатировать шины с индексом нагрузки меньше рекомендуемого нельзя!
  • Максимально допустимые значения грузоподъемности и скорости рассчитаны на новые шины и хорошие дороги. В повседневном использовании производитель рекомендует придерживаться предельных значений скорости и грузоподъемности на 10-15% меньше от расчетных.
  • Кратковременное превышение индекса скорости и нагрузки допустимо, но не желательно. Пренебрежение этой рекомендацией может иметь плохие последствия: от перегрева и преждевременного износа покрышек, до деформации, разрушения и аварии
  • В холодное время года рекомендуется использовать зимнюю резину с обязательной маркировкой группы символов: ❅ и M+S. Последняя группа — это сокращенный вариант «грязь и снег» (Muddy and Snow). Но не каждая резина с подобным обозначением без «снежинки» считается зимней.

ВЫВОД

Из всего вышесказанного можно сделать 3 главных вывода:

  1. Используй резину по сезону.
  2. Не превышай допустимый скоростной лимит.
  3. Не устанавливай шины с индексом скорости и нагрузки меньше, чем рекомендует производитель.

Поделиться:

Статьи по рубрикам

Будь в курсе акций!

Подпишитесь на новости и узнавайте первыми об акциях, скидках, новинках

Значение индекса нагрузки на шину и номинальной скорости шины

Описание обслуживания представляет собой буквенно-цифровой код, появляется в конце размера шины (после диаметра обода), например, в этом пример ниже:

P225/45R17 91H

Для ясности описание услуги показано красным цветом. Он состоит из двух частей, индекс нагрузки и индекс скорости шины.

Индекс нагрузки на шину

Индекс нагрузки двух- или трехзначное число, которое появляется первым в описании услуги. Это показатель грузоподъемности шины. при накачивании до максимального давления (указано на боковине шины). А более высокий индекс нагрузки указывает на большую грузоподъемность. Таблица индекса нагрузки на шины ниже показывает различные индексы нагрузки вместе с их соответствующей грузоподъемностью как в фунтах, так и в килограммах.

Индекс

фунта.

кг

Индекс

фунта.

кг

71

761

345

101

1 819

825

72

783

355

102

1 874

850

73

805

365

103

1 929

875

74

827

375

104

1 984

900

75

853

387

105

2 039

925

76

882

400

106

2 094

950

77

908

412

107

2 149

975

78

937

425

108

2 205

1000

79

963

437

109

2 271

1 030

80

992

450

110

2 337

1 060

81

1 019

462

111

2 403

1 090

82

1 047

475

112

2 469

1 120

83

1 074

487

113

2 535

1 150

84

1 102

500

114

2 601

1 180

85

1 135

515

115

2 679

1 215

86

1 168

530

116

2 756

1 250

87

1 201

545

117

2 833

1 285

88

1 235

560

118

2 910

1 320

89

1 279

580

119

2 998

1 360

90

1 323

600

120

3 086

1 400

91

1 356

615

121

3 197

1 450

92

1 389

630

122

3 307

1 500

93

1 433

650

123

3 417

1 550

94

1 477

670

124

3 527

1 600

95

1 521

690

125

3 638

1 650

96

1 565

710

126

3 748

1 700

97

1 609

730

127

3 858

1 750

98

1 653

750

128

3 968

1 800

99

1 709

775

129

4 079

1 850

100

1 764

800

130

4 189

1 900

В приведенном выше примере индекс нагрузки 91 соответствует максимальная грузоподъемность 1356 фунтов (615 кг). Суммарная грузоподъемность может быть получается путем умножения этого числа на четыре:

Индекс нагрузки (91) = 1356 фунтов. Х 4 = 5424 фунта. (2460 кг)

Таким образом, комплект из четырех шин, каждая с индексом нагрузки 91 мог бы нести максимальную нагрузку 5424 фунтов при условии, что каждая шина была накачана до максимального номинального давления.

Как правило, при выборе замены шину лучше всего выбрать шину с индексом нагрузки, равным или превышающим индекс авто оригинальные шины. Если вы не знаете индекс нагрузки ваших транспортных средств оригинальные шины, обязательно проконсультируйтесь с шинами вашего автомобиля плакат. Шинная табличка прикреплена к транспортному средству и обычно находится на дверном косяке. дверной косяк, дверца перчаточного ящика или дверца топливного бака.

Рейтинг скорости шины

Буква, которая появляется в сервисном описании шины, называется рейтингом скорости. Проще говоря, рейтинг скорости шины — это максимальное рабочее скорость, которую шина может поддерживать в течение определенного периода времени. Этот рейтинг результат лабораторных испытаний в контролируемых условиях. Поэтому важно отметить, что это тестирование не учитывает недостаточную инфляцию, повреждения шин, характеристики управляемости автомобиля или дорожные условия — все которые могут привести к выходу из строя шины или потере управления на скоростях ниже указанных. указывается индексом скорости. Кроме того, поскольку номинальная скорость на шинах в большинстве случаев намного превышает установленный законом предел скорости, она не считается безопасной скоростью движения для автомобиля. само транспортное средство.

Ниже вы найдете таблицу рейтингов скорости шин, в которой показаны некоторые общие рейтинги скорости. с соответствующими максимальными скоростями:

Рейтинг скорости

миль в час

км/ч

В

99

160

Р

106

170

С

112

180

Т

118

190

Х

130

210

В

149

240

З

Вт

168

270

Д

186

300

Иногда, рейтинг скорости отображается в самом размере шины, а не как часть сервисное описание, как в этом примере:

225/45HR17

до 1991 г. За исключением шин класса Z (см. следующий параграф), все шины производится с 1991 имеют рейтинг скорости, указанный в описании услуги. Несмотря на этот факт, вы можете найти розничных продавцов шин, которые все еще используют это старое соглашение о размерах. это знакомо многим.

Для всех нелегких грузовых шин, выпущенных после 1991 года, наиболее часто встречающаяся номенклатура будет выглядеть следующим образом:

225/45R17 91H вместо этого отображается в описании услуги

Z Рейтинг скорости

A Скорость Z указывает что шина прошла испытания на скорости свыше 149 миль/ч (240 км/ч). Очевидное следующий вопрос, который приходит на ум, заключается в том, как далеко тестировалась ли эта шина на скорости свыше 149 миль в час?. К сожалению, это вопрос не может быть решен одним рейтингом скорости Z.

Как упоминалось в предыдущем разделе, во многих случаях шины с рейтингом Z по-прежнему показать свой рейтинг скорости в пределах размера шин, как показано ниже:

225/45ZR17 91Y

Однако вы заметит, что, хотя рейтинг Z указан в размере шины, еще сервисное описание в конце размера резины, 91Г. Рейтинг Y означает, что эта конкретная шина была протестирована на скорости до 186 миль в час. Таким образом, хотя рейтинг скорости Z и заслуживает внимания, более важно отметить фактический рейтинг скорости в описании сервиса.


Таблицы показателей нагрузки и скорости шин TireMinder

При выборе правильной шины для вашего дома на колесах важно учитывать индекс нагрузки и скорости, указанный на боковине шины. Чтобы избежать проблем с шинами, важно соблюдать следующие правила, например, не нагружать свой дом на колесах сверх максимального веса или двигаться со скоростью, превышающей максимальную скорость. Воспользуйтесь приведенными ниже таблицами, чтобы найти максимальный вес и скорость для вашей шины. Если вы обнаружите, что рейтинг вашей шины не идеален для ваших обстоятельств, имейте в виду, что вы всегда можете перейти на шину с более высоким рейтингом нагрузки или скорости, или и тем, и другим. Переход на шину с более высоким рейтингом обязателен, если вы планируете превысить текущие рейтинги, указанные производителем, — не делайте этого!

В дополнение к приведенным ниже таблицам производители шин предоставляют таблицы нагрузки и накачивания, характерные для их шин. Мы составили список здесь: нажмите здесь. Если вы не можете найти свою шину в списке, обратитесь к производителю шин за таблицей нагрузки и накачивания, соответствующей вашей шине.

Таблица индексов нагрузки на шины

Индекс нагрузки Нагрузка (фунты) Индекс нагрузки Нагрузка (фунты) Индекс нагрузки Load(lbs)
0 99 50 419 100 1764
1 102 51 430 101 1819
2 105 52 441 102 1874
3 107 53 454 103 1929
4 110 54 467 104 1984
5 114 55 481 105 2039
6 117 56 494 106 2094
7 120 57 507 107 2149
8 123 58 520 108 2205
9 128 59 536 109 2271
10 132 60 551 110 2337
11 136 61 567 111 2403
12 139 62 584 112 2469
13 143 63 600 113 2535
14 148 64 617 114 2601
15 152 65 639 115 2679
16 157 66 639 116 2756
17 161 67 677 117 2833
18 165 68 694 118 2910
19 171 69 716 119 2998
20 176 70 739 120 3086
21 182 71 761 121 3197
22 187 72 783 122 3307
23 193 73 805 123 3417
24 198 74 827 124 3527
.
3Май

Красный грунт для авто: Кислотный грунт в баллончике 520ml красный | Интернет-магазин AutoColor7 | Профессиональные аэрозольные баллончики

Автомобильные грунты KUDO — Какой выбрать?

Первичные и вторичные автомобильные грунтовки.

При окраске поверхности грунты выполняют несколько задач. Кроме повышения адгезии они также могут создавать антикоррозионный слой, нейтрализовывать ржавчину, скрывать мелкие дефекты поверхности. По очередности нанесения грунтовки бывают первичные и вторичные. В каждом конкретном случае нужно подбирать правильный грунт или комбинацию грунтов, а для этого необходимо знать назначение и особенности каждого из них.

Грунты бывают первичные и вторичные. Первичные грунты предназначены для нанесения непосредственно на металлическую поверхность в качестве первого слоя. Вторичные грунты наносятся поверх первичных грунтов и решают задачи по созданию демпфирующей подложки, заполенению мелких дефектов для получения максимально гладкой однородной поверхности перед нанесением эмалей.

Преобразователь ржавчины в грунт

KU-2601 | Чёрный

Первичный грунт

Предназначен для нанесения на пораженные коррозией участки металлической поверхности. Представляет собой средство «2 в 1»: преобразовывает ржавчину и создает на поверхности металла прочное покрытие, готовое к нанесению эмали. После нанесения следует выдержать 24 часа и только после этого наносить поверх него лакокрасочное покрытие.

Больше информации →

1К грунт кислотный протравливающий

KU-2503 | Зелёный

Первичный грунт

Предназначен для обработки поверхностей из черных металлов, в том числе пораженных коррозией, а также для повышения адгезии к алюминию, нержавеющей и оцинкованной стали. Кислотный грунт нельзя наносить поверх старого лакокрасочного покрытия и шпатлевок. Перед нанесением эмали требует обязательного покрытия вторичным грунтом (рекомендуется акриловый грунт-наполнитель). Вторичный грунт следует наносить строго в интервале 20-30 минут после нанесения кислотного.

Больше информации →

1К грунт эпоксидный для точечного ремонта

KU-2403 | Серый

Первичный грунт

Предназначен для обработки не пораженных коррозией металлических поверхностей. Также можно наносить на старые лакокрасочные покрытия и шпатлевки. Отлично подходит для ремонта поврежденных участков, когда на поверхности, которую необходимо загрунтовать, частично осталось старое лакокрасочное покрытие. Имеет отличную адгезию, очень прочный, хорошо защищает от коррозии и создает надежную основу для нанесения финишных покрытий.

Больше информации →

1К грунт цинконаполненный

KU-2301 | Серый

Первичный грунт

Предназначен для грунтования поверхностей из черных и цветных металлов, не пораженных коррозией. Незаменим при ремонте повреждений покрытия, анодированного цинком. За счет содержания цинка обеспечивает дополнительную катодную защиту элементов кузова. Электропроводный, поэтому может использоваться для защиты швов, соединяемых контактной сваркой.

Больше информации →

Грунт для пластика прозрачный.


Активатор адгезии

KU-6000 | Прозрачный

Первичный грунт по пластику

Предназначен для подготовки к окрашиванию внешних пластиковых поверхностей автомобиля. Значительно повышает адгезию лакокрасочных материалов к пластикам. Эластичный, быстро сохнет. Поверх него можно наносить любые грунты и эмали.

Больше информации →

1K грунт-наполнитель акриловый

KU-2201 | Cерый KU-2202 | Красный KU-2203 | Чёрный KU-2204 | Белый

Вторичный грунт

Отлично подходит для нанесения поверх кислотного грунта. Может наноситься толстым слоем, легко шлифуется, позволяет скрыть дефекты основы и получить идеально гладкую поверхность. При нанесении толстым слоем создает демпфирующую подложку, снижающую вероятность появления сколов эмали. Может использоваться в качестве первичного грунта по пластику, но основное назначение – вторичный грунт.

Больше информации →

Грунт для пластика серый

KU-6020 | Серый

Вторичный грунт по пластику

Может использоваться как в качестве первичного грунта по пластику, так и в качестве вторичного в комбинации с активатором адгезии KU-6000. В основном применяется для создания однородной по цвету и фактуре поверхности перед нанесением эмалей, в особенности металликов.

Больше информации →

Полезные советы и рекомендации

Выбор грунта-подложки

Многие современные краски яркие, с достаточно крупным, выраженным эффектом, но чем насыщеннее и ярче цвет пигмента, тем он прозрачнее. Кроме того, для сохранения выраженного флоп эффекта, современные пигменты специально делаются более прозрачными, чтобы частички металлика или перламутра как-бы светились сквозь пигмент.

В красках такого типа на цвет достаточно сильное влияние оказывает тон и светлота грунта- подложки. Завод использует цветовые подложки, в основном 3-х оттенков:

·        Белый
·        Средне-серый
·        Черный

В рефинише также практически все производители ЛКМ предлагают грунты-наполнители 3- цветов. В AutoLux это AL421 белый, AL425 серый, AL427 черный. В последнее время и для колористов стали выпускать 3 вида тест пластин.




Какое же влияние оказывает светлота подложки на цвет?

В простых солидных светлых и ярких красках, подложка значительно влияет на все углы обзора. На белой подложке цвет кажется более светлым, насыщенным, на серой более темным, мутным. Также меняется оттенок, к примеру на белой подложке красный выглядит более розовым, желтый зеленее, белый желтее. На серой красный рыжее, желтый оранжевее, белый синее.



Для белых цветов белая подложка очень важна не только с точки зрения колеровки, но и окраски. После напыления 2-х глянцевых слоев, каждый последующий слой уже не изменит цвет, выше вероятность того, что маляр попадет в ваш тест. В любом случае, цвет солидной краски на контрастной подложке будет сильно меняться в зависимости от количества слоев и труднее обеспечить совпадение теста колориста и окраски маляра.

В эффектных красках, светлота подложки особое влияние оказывает на боковой тон (острый угол обзора), и можно использовать выбор подложки как метод колеровки светлоты острого угла.

Конечно, в основном все маляры используют средне серые грунты- наполнители, и для обычных металликов такой тон подходит. Многие производители ЛКМ дают рекомендации под какие цвета какой тон использовать, Autolux не исключение.



Самый популярный тон подложки G3-G5 средне-серый, он соответствует цвету аэрозольного грунта Autolux AL415, который мы активно используем для грунтования белых или светлых тест пластин.

Секреты колеровки:


В средне темных и темных  красных, синих, зеленых перламутровых красках если острый угол (боковой тон) светлее либо молочнее, а в рецепте нет белого пигмента, используйте тоновую подложку типа G6-G7 для затемнения острого угла. Это гораздо проще чем серьезно переделывать формулу.



“Пятнистые” бежевые, голубые, средне-серые краски типа мокрый асфальт, проще красить на подложку типа G5.

Краска с эффектом самый дорогой ЛКМ в ремонте. Использование подложки может повысить экономическую эффективность МКЦ за счет снижения количества слоев и расхода краски.

Чем меньше слоев краски, тем выше качество (меньше пылинок, лучше блестит прозрачный лак).

С правильной подложкой намного легче делать плавный переход. Если пятно ремонта похожего тона, оно сразу прокрашивается, меньше опыла краски налетает на сопрягаемые участки.

Red Oxide Primer 120 мл для аэрографии — Zero Paints

Red Oxide Primer 120 мл для аэрографии — Zero Paints | Car-model-kit.com
  1. Дом
  2. Интернет-магазин
  3. Нулевые краски
  4. Red Oxide Primer 120мл для аэрографии — Zero Paints

Категории
