Почему сцепление срабатывает в начале

Ведет сцепление: что это значит, почему и что делать

Неправильная регулировка, чрезмерный износ элементов сцепления могут привести к выходу из строя всего узла. Рассмотри, что имеется в виду, когда говорят «ведет сцепление», а также в каких случаях неисправность можно устранить своими руками.

Немного об устройстве

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

Что значит «ведет»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Затрудненное переключение передач может быть связано и с неисправностью КПП, что также следует учитывать при диагностике.

• Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
• Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
• Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
• Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
• Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
• Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
• Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
• Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.

Ремонт своими руками

Если на вашем автомобиле ведет сцепление, первым делом необходимо проверить величину свободного хода педали. Обычно этот параметр не превышает несколько миллиметров. Процесс настройки заключается в смещении регулировочной гайки и не требует особых слесарных навыков. Точное значение, а также процесс регулировки описаны в руководстве по эксплуатации и ремонту вашего автомобиля. Также рекомендуем прочитать статью о том, как отрегулировать свободный ход педали сцепления своими руками.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

autolirika.ru

Сцепление стало мягким: причины и ремонт

Без сцепления невозможна нормальная езда на автомобиле с МКПП, так как не получится переключать передачи обычным способом. Неполадки в этом узле случаются, хотя не так часто. Как правило, водитель сам почувствует, что есть проблема. Один из признаков  неисправностей — педаль сцепления стала мягкой.

Функции сцепления на автомобиле

Сцепление служит для передачи крутящего момента от двигателя на КПП, после чего момент передается на колеса. Простыми словами, диск сцепления прижат к маховику на коленчатом валу.

Прижимать и отжимать диск от маховика удается при помощи педали сцепления, которой водитель фактически воздействует на привод сцепления. Когда педаль находится в верхнем положении (педаль не нажата), диск прижат. Если педаль выжата – диск и маховик разъединены. Получается, нажатием на педаль водитель выключает сцепление.

Привод сцепления на современных автомобилях бывает механическим и гидравлическим (или электрогидравлическим). Первый вариант относительно простой и дешевый. Устанавливается преимущественно на бюджетные легковые машины. Если опустить технические подробности, то суть в том, что педаль сцепления связана с приводом посредством стального троса в оболочке. На этом же тросе располагается механизм регулировки свободного хода педали.

В гидравлическом варианте трос заменен цилиндрами (как в тормозной системе) и используется принцип несжимаемой жидкости (в данном случае, тормозной). Чаще всего в современных автомобилях установлен именно гидравлический привод, так как он более совершенный и надежный. В любом случае, когда на автомобиле слишком мягкая педаль сцепления, не включаются передачи и возникают другие трудности с переключением, нормальная эксплуатация без ремонта попросту невозможна.

Основные причины мягкого хода педали сцепления

Чтобы выжать педаль сцепления при полностью исправном приводе необходимо приложить определенное усилие. Этот параметр можно отрегулировать. Некоторые водители специально выставляют мягкое сцепление. Однако чаще всего это является признаком поломок и неполадок, тем более, если водитель замечает разницу по сравнению с нормой. Для механического и гидравлического привода неполадки будут разными, не считая случаев механической поломки некоторых деталей.

• Начнем с гидравлического привода сцепления. Прежде всего, частой проблемой является воздух в системе. Во время любого ремонта гидравлического привода в трубки попадает воздух. От этого ход педали становится мягким. В этом случае следует проверить качество затяжки штуцеров трубопровода, а также прокачать всю систему (развоздушить гидропривод).

Также можно выделить неисправность рабочего и главного цилиндров сцепления. Рабочий цилиндр чаще всего заклинивает, а главный при выходе из строя теряет герметичность и, как следствие, нагнетающую способность.

Рекомендуем также прочитать статью о том, как переключать передачи без сцепления. Из этой статьи вы узнаете о том, как ездить без сцепления, как переключать скорости не используя педаль сцепления с минимальными рисками повреждений КПП и т.д. Не следует исключать и механическую поломку вилки – детали, подсоединенной к выжимному подшипнику.  Еще добавим, что снижение вязкости тормозной жидкости, низкий уровень, сильное загрязнение, потеря свойств и т.д. также может стать причиной проблем со сцеплением. Устраняется заменой тормозной жидкости.

Если становится мягкой педаль сцепления в холодное время года после простоя машины, а во время прогрева все приходит в норму, тогда нужно проверить главный цилиндр. Скорее всего, придется заменить его манжет.

• Для механического привода сцепления также характерен ряд поломок. Выявить неполадку в механическом приводе сцепления сложнее, так как зачастую придется разбирать картер и добираться до выжимного подшипника.

Его деформация, а также поломка лапки привода наиболее часто бывают причиной мягкого сцепления. Также проблема может быть связана с разрушением одной или нескольких демпферных пружин ведомого диска. Зачастую это тоже можно выяснить только после разборки.

Что в итоге

Если без специальной настройки сцепление стало мягким, искать причины и выполнять ремонт нужно как можно скорее. Помните, езда с неисправным сцеплением является небезопасной, а также приводит к усиленному износу различных деталей, элементов и узлов.

При этом выполнить диагностику и ремонт можно своими силами,  однако без опыта проведения подобных манипуляций  оптимально обратиться к специалистам. Также процедуры потребуют наличия инструментов, некоторых навыков.

Напоследок отметим, что полная замена всего привода требуется только в отдельных случаях. Как правило, удается ограничиться заменой некоторых отдельных деталей и последующей настройкой/регулировкой привода сцепления.

krutimotor.ru

Как выжимать сцепление и как оно работает, упражнения

В заметке описывается, как работает сцепление, как выжимать сцепление и как трогаться на механике. Для лучшего понимания составлена псевдо схема принципа работы сцепления (читайте Ниже), приведены примеры и описаны упражнения, которые я придумывал для обучения своей жены вождению.

 Как работает сцепление и как выжимать сцепление

Это первое, чему надо научиться, иначе дальнейшая езда не доставит вам никакого удовольствия. Сперва надо понять, как работает сцепление. Не буду вдаваться в подробности устройства сцепления, а просто скажу, что педаль сцепления работает не как выключатель, а скорее как прищепка. Чем сильнее вы сжимаете прищепку, тем слабее она держит белье, или чем сильнее вы нажимаете на сцепление, тем меньше вращение двигателя сказывается на вращении колес. Если подробнее, то педаль сцепления ослабляет пружину, которая сильно смыкает два диска, но тереться друг об друга они перестают не сразу. Вот схемку накидал. Напишите пожалуйста в комментариях, со схемой понятнее или нет?

Прижмите ладонь к дивану, и тяните её на себя, медленно уменьшая давление на ладонь. Чем меньше давите, тем меньше тащите с собой диван.

Педаль сцепления у нового автомобиля работает практически на всем ходе педали. По мере износа этого узла, полезный ход педали будет уменьшаться. У учебных машин, как правило, сцепление работает далеко не с пола. Кстати, надо сказать, что сцепление педаль достаточно тугая, и по мере старения легче не становится.

Все упражнения по троганию выполнять строго на прямой, где расстояние спереди и сзади до ближайшего препятствия не менее 30 метров. Иначе обучение троганию может плохо закончиться. Передние колеса должны стоять строго прямо.

Приступим к освоению педали. Сядьте в автомобиль. Удостоверьтесь, что машина стоит на ручном тормозе и сам ручник исправно держит машину. После этого выжмите педаль сцепления левой ногой и включите третью или четвертую передачу. На первой передаче машина может поехать, а на третьей или четвертой скорее заглохнет, чем поедет куда-то. Это нам и надо. Педаль выжата, передача включена. Начинаем плавно отпускать педаль сцепления. На газ при этом нажимать пока не надо. Настолько плавно, насколько это возможно. Пределом отпускания должна стать просадка машины. Также начнут падать обороты. Конечно, такое упражнение здоровья машине не прибавит, но и навредит несильно. Учиться то надо. Я на своем личном автомобиле так учил свою жену. Самое главное это действовать нежно. Итак, мы нашли предел. Вот обороты стали падать и задняя часть машины начала приседать. Теперь выжимаем педаль сцепления до пола, и повторяем упражнение. Чем больше мы тренируемся, тем чаще и точнее мы должны попадать на тот самый момент просадки. Бывает что сцепление опущено больше, чем надо, и машина вот-вот заглохнет, но вместо того, чтобы паниковать, быстрее исправляйте положение легким нажатием на педаль. После того, как у вас начнет получаться, выйдите из машины, и немного походите. Потом сядьте и сходу сделайте включение передачи и отпускание педали сцепления. Не забывайте проверять ручник. Просто убедитесь, что он поднят и не трогайте его все упражнение. Если вы все делаете сосредоточенно, то минут через 30-40 у вас должно начать получаться выжимать сцепление сходу и точно в цель. Большим плюсом будет чистое выполнение приема «завести машину, выжать сцепление, включить передачу, отпустить сцепление до порога срабатывания, выжать сцепление, выключение передачи». На следующий день повторите то, чему научились сегодня.

Кстати. Сцепление можно угробить, если перегреть его. Поэтому после нескольких попыток дайте отдохнуть машине. Можно даже заглушить при этом мотор.

Если это упражнение у вас получается, вам необходимо освоить навык резкого торможения. Для начала надо научиться тормозить хоть как-нибудь, главное вовремя.  Как выработать навык резкого торможения, подробно описано в этой статье: освоение навыка торможения. Пока не прочитаете эту статью, дальше лучше не читайте.

Как трогаться на механике

День третий и вы уже умеете тормозить, в случае, если что-то пошло не так. Прекрасно. Перейдем к изучению вопроса, как трогаться на механике. Для этого нам необходимо научиться работать педалью газа. Упражнение достаточно простое. Садитесь за руль и ставите правую ногу на педаль газа. Теперь плавно нажимаете на газ и стараетесь понять отношение силы нажатия на педаль газа и числа оборотов двигателя. Естественно машина стоит на ручнике, передача выключена, и левая нога просто отдыхает. Немного побаловались педалью газа, а теперь переходим к боевым упражнениям. Загадываете число оборотов от 1000 до 2500 и стараетесь поймать и удержать это значение оборотов. Если машина не оборудована датчиком числа оборотов (тахометром) придется ориентироваться по звуку: «Немного громко, средняя громкость, ой как сильно громко». Наша задача повысить число оборотов, чтобы повысить силу двигателя (крутящий момент). Лучше конечно учиться на машине с тахометром. Загадали 2200 оборотов, и пытаемся поймать это значение на приборе. Как только поймали, педаль газа отпускаем, и пытаемся поймать это значение сходу. Как только у вас начало получаться, учимся трогаться.

Вот здесь вам точно понадобится второй человек, желательно опытный водитель, который подстрахует вас хотя бы ручным тормозом.

Снимаем машину с ручника, выжимаем сцепление, включаем первую передачу и заставляем двигатель работать на 2200 оборотов. Потом сами подберете оптимальное число оборотов, да и замечать не будете, как вы трогаетесь. Плавно отпускаем педаль сцепления до того самого момента, после чего начинаем контролировать чистоту работы двигателя. Если двигателю тяжело и машина начала трястись, немного вдавите педаль сцепления и дайте машине набрать скорость. По мере набора скорости  отпускайте педаль сцепления до конца плавным движением. Параллельно дожимайте педаль газа. Как только педаль сцепления полностью отпущена, выжимайте сцепление и тормозите. После полной остановки, удерживая правую ногу на тормозе, включаете нейтральную передачу, после чего включайте заднюю передачу, и повторяйте процесс трогания точь-в-точь. Только учтите, что зачастую задняя передача сильнее первой, поэтому газа добавлять надо немного поменьше.

Если рассматривать это упражнение в ускоренном режиме, то должно получиться что-то вроде «Тронулись — Остановились — Тронулись — Остановились». Задача трогаться как можно быстрее (по времени, а не по скорости) и при этом плавно. Моей жене понадобилось всего 40 минут, чтобы научиться владеть педалью сцепления, тормозить и трогаться. Конечно, на первый раз мы не можем рассчитывать на профессиональное трогание и торможение, однако это дает нам возможность оттачивать уже приобретенный навык. После того, как у вас стало получаться трогаться и тормозить, выйдите из машины и немного походите. Повторите упражнение и оставьте машину отдыхать.

На следующий день ваша задача научиться трогаться без рывков и пробуксовывания колес, так, чтобы самому было приятно сидеть в машине. Точно так же надо научиться тормозить. В итоге вы должны научиться трогаться на рефлекторном уровне, не прибегая к помощи глаз и мозга. В идеале в будущем вы должны настолько владеть педалью сцепления и газа, что сможете держать машину на уклоне вверх неподвижно. Да для сцепления это не полезно, зато достаточно хорошо показывает, насколько хорошо вы научились взаимодействию с этими двумя педалями.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

myautoexp.ru

Почему ведет сцепление? Причины! Решение проблемы!

Неправильная регулировка, чрезмерный износ элементов сцепления могут привести к выходу из строя всего узла. Рассмотри, что имеется в виду, когда говорят «ведет сцепление», а также в каких случаях неисправность можно устранить своими руками.

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

ЧТО ЗНАЧИТ «ВЕДЕТ»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

СИМПТОМЫ

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Затрудненное переключение передач может быть связано и с неисправностью КПП, что также следует учитывать при диагностике.

Причины

• Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
• Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
• Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
• Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
• Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
• Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
• Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
• Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.

РЕМОНТ СВОИМИ РУКАМИ

Если на вашем автомобиле ведет сцепление, первым делом необходимо проверить величину свободного хода педали. Обычно этот параметр не превышает несколько миллиметров. Процесс настройки заключается в смещении регулировочной гайки и не требует особых слесарных навыков. Точное значение, а также процесс регулировки описаны в руководстве по эксплуатации и ремонту вашего автомобиля. Также рекомендуем прочитать статью о том, как отрегулировать свободный ход педали сцепления своими руками.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцеплениянельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

neauto.ru



«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

piter-at.ru

Педаль сцепления

Любой, кто хотя бы раз пробовал тронуться с места на автомобиле, прекрасно знает, зачем она нужна. Если ее нажать, а потом отпустить, то машина поедет. Если не поехала – значит, вы неправильно на нее нажали. Ну, а если говорить серьезно, то педаль сцепления является одним из органов управления транспортным средством, и во многих случаях по ее поведению можно судить о состоянии автомобиля.

Зачем лишняя педаль

Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.

Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте. Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.

В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля.
Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.

Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения. Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины.

Как сцепление устроено

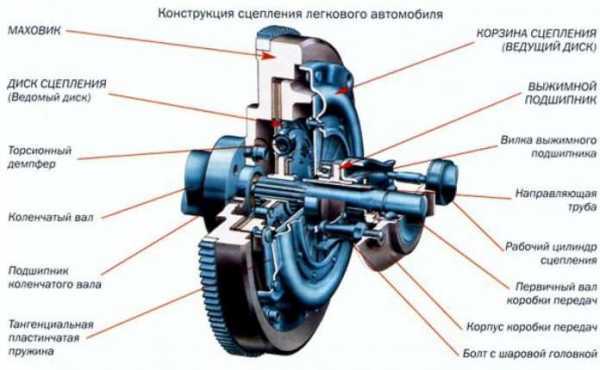

В самом общем виде его конструкция показана на приведенном рисунке

Не вдаваясь в подробности, надо отметить наличие таких узлов, как маховик (1), являющийся также частью двигателя, а также ведомого диска (2), корзины сцепления (3) и, конечно, привода, включающего в себя практически все остальные детали, в том числе педаль сцепления (11). Здесь необходимо только сказать, что приведено достаточно укрупненное и упрощенное изложение конструкции, ни в коей мере, однако, не препятствующее пониманию его значения, роли этого механизма на машине.
Для правильного понимания конструкции необходимо уточнить, что привод, связывающий между собой педаль сцепления с самим механизмом, может по своему исполнению быть:

• гидравлическим, как показано на приведенном рисунке;
• механическим;
• пневматическим;
• электрическим и т.д.

Для чего это нужно — разрывать передачу момента от двигателя

Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП.
Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.

О некоторых неисправностях

Из приведенного выше рисунка видно, что кроме узлов самого сцепления в его работе задействованы и другие. Не надо, наверно, и говорить, что только их исправное состояние, а также других элементов привода, связывающих педаль сцепления с корзиной, обеспечивает безопасные условия движения. В качестве примера можно рассмотреть различные возможные ситуации, в которых могут проявляться связанные с этим неисправности.

Свободный ход педали

Одним из параметров, характеризующих исправность и правильность регулировки всей системы, является свободный ход педали сцепления. Так называется то расстояние, которое свободно проходит педаль сцепления до его срабатывания. Появляется свободный ход из-за наличия зазоров в отдельных узлах и элементах привода. Наглядно он показан на приведенном выше рисунке и не должен превышать тридцати пяти миллиметров. Ощущается зазор как движение педали сцепления без усилий при нажатии на нее.

Другими словами, вначале при нажатии на педаль она движется свободно, а потом начинает ощущаться сопротивление движению. Вот этот промежуток – движение без усилий и называется свободным ходом. Его слишком большое значение свидетельствует о существенном износе деталей или необходимости регулировки. Если этого не выполнить, то возможно возникновение проблем с включением или переключением передач.

Провалилась педаль сцепления

Когда нажимают на педаль она без всякого усилия уходит вниз, не возвращаясь в нормальное положение. Причин этого может быть несколько, вот некоторые из возможных:

1. тросик сцепления в месте заделки его наконечника порвался (в случае механического привода). Такой дефект устраняется заменой тросика, и проводить его необходимо в условиях сервисного центра или мастерской;
2. слетела или лопнула возвратная пружина (9). В тех случаях, когда пружина слетела, то после того, как ее поставить на место, дефект – провалилась педаль сцепления, будет устранен. В противном случае надо добираться опять же до мастерской.
3. поломалась вилка включения (14) из-за чего и провалилась педаль сцепления. Понятно, что в этом случае ремонт возможен в условиях гаража или мастерской;
4. попал воздух в систему гидропривода. Тогда необходима прокачка привода для удаления попавшего воздуха.

Добраться до автосервиса можно в принципе самостоятельно, используя такой прием. Выключить двигатель, включить передачу (первую или вторую), повернуть ключ, завести мотор и одновременно прибавить газ, при этом автомобиль сразу начнет двигаться. Вот так и ехать, не переключая передачи и не останавливаясь.

Скрипит педаль сцепления при нажатии

У этого явления также есть несколько причин. Скрип педали сцепления может быть вызван дефектом, например, той же вилки (14) и устраняется ее заменой. Износ других элементов привода также может вызвать скрип педали сцепления. Для предотвращения его в этом случае необходимо смазать все возможные места возникновения скрипа (сочленения деталей) и заменить изношенные.
Причиной, вызывающей скрип педали сцепления, может быть непосредственно какая-нибудь из применяемых пружин или сам тросик сцепления. Относиться к такому явлению надо очень осторожно, скрип педали сцепления надо воспринимать как предвестник отказа одной из деталей привода, например, обрыва тросика.

Стук при отпускании педали сцепления

Однозначно назвать причину этого явления достаточно сложно. Стук при отпускании педали сцепления может быть вызван как износом деталей самого сцепления, так и включением передачи в КПП. Если это связано с износом деталей сцепления, то необходимо проведение его диагностики, хотя в большинстве случае все может свестись к рекомендации замены, как минимум, корзины, хотя и не обязательно, что после этого стук при отпускании педали сцепления прекратится.
Не стоит забывать, что при отпускании педали автомобиль начинает двигаться, и вполне возможно, что возникающий стук при отпускании педали сцепления с этим никак не связан. Источником его могут быть совсем другие узлы, например, элементы подвески.

Вибрирует педаль сцепления

В данном случае, скорее всего, причиной появления вибрации будет являться износ или деформация отдельных деталей механизма сцепления. Устраняется это только заменой.

Шум при отпущенной педали сцепления

Такой дефект классифицируется однозначно. Шум при отпущенной педали сцепления вызван износом или повреждением выжимного подшипника. Причиной этого может быть как износ подшипника, так и неправильная манера езды. Здесь надо напомнить, что при движении автомобиля левая нога не должна касаться педали. Если этого не выполнять, то возможен описанный дефект. Кроме того, причиной может быть и начало движения на высоких оборотах двигателя.

Кроме того, что педаль сцепления включает-выключает связь двигателя и трансмиссии, она может служить своеобразным индикатором его технического состояния, сигнализируя о вероятных неисправностях или приближении отказа в ближайшее время. Немаловажное значение имеет также то, что необходимо грамотное и правильное использование возможностей, предоставляемых этими элементами конструкции автомобиля.
