Большинство соленоидов имеют три провода.

Один провод будет находиться в верхней части соленоида, дальше от стартера. Рядом с нижней частью соленоида будет еще один провод, а последний — это косичка, которая соединяется только в одном месте.

Механик отсоединит этот провод, нажав на фиксатор и потянув пластиковый жгут назад. Два других провода должны удерживаться на месте болтами или винтами.

После отсоединения проводов соленоида механик выкручивает каждый крепежный болт. Затем механик извлечет стартер из моторного отсека.

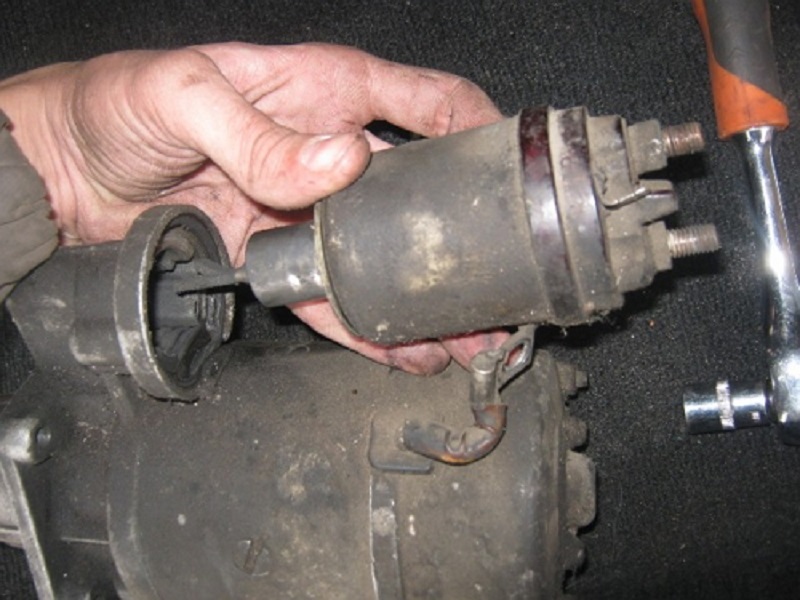

Если механик не может снять соленоид с автомобиля без стартера, отделение соленоида от стартера обычно заключается в откручивании одного или двух болтов.

Перед установкой новой детали механик должен сравнить старый соленоид с новым . Хотя это хорошая идея делать при каждой замене, это более важно с соленоидом.

Заводской соленоид, скорее всего, поставляется с тремя клеммами, тогда как новый может иметь четыре. В этом случае механик подсоединит третий провод к клемме, отмеченной буквой «S», и оставит другую клемму.

Клемма, помеченная буквой «I», предназначена для автомобилей, которые в стандартной комплектации используют четыре провода.

Если в вашем автомобиле используется только три провода, соленоид с четырьмя проводами по-прежнему будет работать .

Пришло время подсоединить новый соленоид к оригинальному стартёру и установить его обратно в корпус, убедившись, что каждый крепежный болт надёжно закручен. Механику также необходимо заменить все оригинальные прокладки.

Также пришло время снова подключить автомобильный аккумулятор, убедившись, что положительный кабель аккумулятора подключен к положительному выводу на аккумуляторе, а также к отрицательному.

Если при запуске двигателя слышен шум, это может быть следствием неправильной установки прокладок. После установки механик должен будет снова подключить автомобильный аккумулятор.

Примечание: Механик, скорее всего, проверит батарею перед проверкой соленоида. Без полной зарядки аккумулятор может с трудом запускать стартер.

Далее, давайте рассмотрим некоторые распространенные вопросы по соленоидам.

Вот некоторые распространенные вопросы о соленоиде стартера и ответы на них:

Электромагнитный переключатель стартера, обычно называемый просто стартерным соленоидом, является одним из основных компонентов системы зажигания вашего автомобиля. Ваш стартер не будет работать без него, так как соленоид по существу контролирует напряжение батареи, подаваемое на стартер.

По сути, без соленоида стартера у вашего двигателя не было бы мощности, необходимой для проворачивания.

Чтобы идентифицировать соленоид, сначала найдите стартер.

Его часто можно найти рядом с местом соединения двигателя и трансмиссии. Стартер обычно представляет собой цилиндр с прикрепленным к нему цилиндром меньшего размера. Меньший цилиндр является соленоидом.

Многие путают соленоид стартера с реле стартера; однако это две разные части.

Реле стартера — это небольшое электрическое устройство, которое активирует ток, необходимый для соленоида стартера. Реле стартера представляет собой дистанционный переключатель, который управляет сильноточной цепью.

Однако соленоид вместе со стартером дает вашему автомобилю толчок, необходимый для движения.

Вот общий обзор того, как это происходит:

• Когда вы поворачиваете ключ зажигания в положение START и ваш автомобиль находится в режиме парковки или нейтральной передачи, напряжение аккумуляторной батареи проходит через цепь стартера. Он активирует соленоид стартера, подавая ток на катушку соленоида.

Соленоид стартера отвечает за питание стартера.

• В то же время соленоид толкает шестерню стартера вперед, чтобы зацепить маховик двигателя (или гибкую пластину в автомобилях с автоматической коробкой передач). В то время как шестерня стартера входит в зацепление с маховиком, железный сердечник соленоида движется вперед и контактирует со стартером, включая стартер.

• Этот маховик, прикрепленный к коленчатому валу двигателя, начинает двигаться, как только он полностью входит в зацепление со стартером, который затем приводит в действие стартер.

Процесс работы соленоида стартера включает три основных этапа: всасывание, удержание и возврат:

• Всасывание ─ Когда вы поворачиваете ключ зажигания автомобиля в положение ON (т. е. электрика вашего автомобиля включена, но двигатель выключен), ток батареи течет к всасывающей катушке и удерживающей катушке.

От всасывающего змеевика энергия поступает к якорному змеевику, вращая его с малыми скоростями. Ведущая шестерня стартера выталкивается через это всасывание и входит в зацепление с зубчатым венцом, в то время как плунжер вдавливает контактную пластину, замыкая основную точку контакта.

• Удержание ─ После замыкания точки первичного контакта катушка магнитного поля и катушка якоря получают ток непосредственно от батареи. Затем катушка якоря начинает ускоряться до тех пор, пока двигатель не запустится.

• Возврат ─ Как только ключ зажигания перемещается из положения ON в положение START (при этом двигатель работает), ток поступает на удерживающую катушку.

В этот момент магнитная сила, создаваемая удерживающей и всасывающей катушками, нейтрализует друг друга, отсоединяя контактную пластину и останавливая стартер.

Несколько факторов могут привести к неисправности соленоида стартера. Ниже приведены некоторые из наиболее распространенных причин:

• Плохая проводка ─ Плохая проводка может привести к недостаточному питанию соленоида. Более опасным результатом плохой проводки является короткое замыкание. Оба, однако, могут вызвать неисправность и привести к проблемам с вашей системой запуска.

• Болты затянуты слишком сильно ─ Обычно это происходит при использовании инструментов для затяжки с высоким крутящим моментом. Некоторые детали внутри соленоида или снаружи стартера могут деформироваться или сломаться, что приведет к короткому замыканию или механическому отказу в системе стартера.

• Чрезмерный нагрев ─ Чрезмерно сильный ток часто может быть результатом протекания через соленоид в течение длительного времени. Если ключ зажигания остается в положении START слишком долго, пайка контактов соленоида стартера может расплавиться и свариться.

Оплавленные контакты соленоида стартера могут также препятствовать расцеплению ведущей шестерни стартера с зубчатым венцом после запуска.

• Слишком много влаги ─ Если внутрь соленоида попадает влага, она может разъедать контакты, снижая проводимость контактных поверхностей. Когда это происходит, вы часто слышите щелчок стартера, который почти мгновенно прекращается при повороте ключа зажигания.

Лучший способ определить, какая деталь вызывает у вас проблемы, — проверить соленоид.

Вот два способа проверки соленоида стартера:

Проверка соленоида (или подчиненного соленоида в дизельном двигателе) с помощью контрольной лампы даст вам наиболее точные показания. Если у вас его нет, вы можете приобрести его менее чем за 20 долларов.

Чтобы проверить соленоид с помощью контрольной лампы, выполните следующие действия:

• Шаг 1 : Подключите контрольную лампу к выходной клемме соленоида

На лицевой стороне соленоида должны быть видны две маленькие клеммы. Верхний — это 12-вольтовый плюс, который подключается к аккумулятору.

При активации нижняя клемма соленоида соединяется с верхней клеммой соленоида, включая стартер. Если все работает правильно, через верхнюю клемму должно проходить постоянное питание.

Для проверки прикоснитесь красным проводом от контрольной лампы к верхней клемме соленоида и удерживайте его на месте.

• Шаг 2 : Заземлите черный провод тестовой лампы

Чтобы проверить питание, нам нужно замкнуть цепь, подключив черный провод к заземленной поверхности. Вы можете прикоснуться к отрицательной клемме аккумулятора, чтобы замкнуть цепь.

• Шаг 3 : Проверьте контрольную лампу

Если контрольная лампа активируется, это означает, что на соленоид подается электричество от аккумулятора. Это означает, что напряжение батареи в порядке, и проблема заключается в соленоиде.

• Шаг 4 : Прикоснитесь красным проводом контрольной лампочки к нижней клемме соленоида

Теперь вам нужно проверить, правильно ли он передает питание.

Для этого поместите красный провод на нижнюю клемму, оставив черный провод заземленным. Помните, что этот терминал должен иметь питание только при включенной машине.

• Шаг 5 : Попросите кого-нибудь завести машину

Когда провода все еще подключены, попросите друга включить зажигание. Это должно соединить соединения и подать питание на нижний терминал.

• Шаг 6 : Проверьте контрольную лампу

Соленоид работает правильно, если контрольная лампа загорается. Если индикатор загорается, а стартер нет, это указывает на проблему со стартером, и вам может потребоваться его замена.

Если света нет вообще, у вас, вероятно, неисправен соленоид стартера.

Возможно, также стоит протестировать батарею на наличие падения напряжения. Чрезмерное падение напряжения может привести к перегреву двигателей, чем обычно, и вызвать перегорание. Это может усугубить проблемы с вашей системой зажигания.

Если у вас нет контрольной лампы, вы можете попробовать этот метод, чтобы определить, правильно ли работает соленоид. Прежде чем начать, вам понадобится еще одна пара рук.

• Попросите друга включить машину, пока вы слушаете щелчок. Этот щелкающий звук позволяет узнать, когда соленоид срабатывает.

• Если щелчка нет, велика вероятность, что соленоид работает неправильно. Однако это также может быть вызвано разряженной батареей, поэтому, возможно, стоит проверить это.

• Если вы слышите щелчок, но стартер не работает, это, вероятно, означает, что соленоид работает, но не передает достаточной мощности.

Если вы оставите неисправный стартер на достаточно долгое время, в конечном итоге ваша машина вообще не заведется.

Если вы определили, что причиной проблемы является неисправный соленоид стартера, вы можете попытаться запустить автомобиль с помощью пары соединительных кабелей и попытаться подобрать восстановленный стартер.

Конечно, это означает установку детали самостоятельно.

Имейте в виду, что этот вариант более сложен, чем замена соленоида стартера в газонокосилке или самоходной косилке. Таким образом, вам понадобится хороший объем технических знаний.

Вместо этого лучше всего договориться о том, чтобы надежный механик — приехал к вам на подъездную дорожку , чтобы посмотреть. Это позволяет избежать ненужных рисков и избавляет от всех хлопот.

Для этого вы можете положиться на RepairSmith !

RepairSmith — удобная мобильная служба технического обслуживания и ремонта автомобилей.

Вот что они предлагают:

• Вы можете заказать любой ремонт и техническое обслуживание автомобиля онлайн
• Сертифицированные специалисты ASE приедут к вам на подъезд для ремонта и обслуживания
• RepairSmith предлагает 12-месячную | Гарантия на 12 000 миль на все ремонтные работы
• Конкурентоспособные и авансовые цены
• Ремонт и техническое обслуживание доступны семь дней в неделю
• Технические специалисты используют только высококачественное оборудование, детали и инструменты

Для точной оценки стоимости просто заполните эта форма.

Несколько причин могут привести к неисправности соленоида. Если вы подозреваете, что ваш изнашивается, можно установить замену самостоятельно.

Однако замена стартера – сложная и трудоемкая работа.

Если вы не уверены, какой соленоид подойдет для вашего автомобиля, или просто хотите избежать хлопот, подумайте о том, чтобы доверить это профессионалам.

Просто положитесь на RepairSmith, если вы подозреваете, что у вас неисправен соленоид стартера! Просто свяжитесь с ними, и пусть их технические специалисты, сертифицированные ASE, прибудут к вам на подъездную дорожку и сделают всю тяжелую работу.

Мастер по ремонту RepairSmith — это самый простой способ отремонтировать ваш автомобиль. Наши специалисты, сертифицированные ASE, доставят качественный ремонт и техническое обслуживание автомобиля прямо к вашему подъезду. Мы предлагаем предварительную цену, онлайн-бронирование и 12-месячную гарантию на 12 000 миль.

Подпишитесь, чтобы получать советы по техническому обслуживанию, новости и рекламные акции, которые помогут поддерживать ваш автомобиль в отличной форме.

Продолжая, вы соглашаетесь с Условиями обслуживания RepairSmith. и подтвердите, что ознакомились с Политикой конфиденциальности. Вы также соглашаетесь с тем, что RepairSmith может общаться с вами по электронной почте, SMS или телефону.

Как починить соленоид стартера автомобиля

Крис Стивенсон

Auto Engine. Изображение Эндрю Бридена с сайта Fotolia.com

Соленоид стартера преобразует электрический сигнал от ключа зажигания в высоковольтный сигнал, который активирует стартер. Выступая в роли мощного релейного выключателя, соленоид действует как начальное пусковое устройство для автомобиля. Соленоид может передавать до 200 ампер и должен включаться и выключаться каждый раз при запуске автомобиля. Иногда высоковольтные контакты внутри соленоида могут сгорать, нагариваться или заедать, что приводит к невозможности запуска. Замена соленоида стартера на новый не всегда должна выполняться. Соленоид поддается ремонту, как и любой другой компонент, и при этом можно сэкономить.

Шаг 1

Установите автомобиль в нейтральное положение или припаркуйте его с помощью аварийного тормоза. Поднимите капот и отсоедините отрицательную клемму аккумуляторной батареи. Поднимите автомобиль с помощью напольного домкрата на высоту, достаточную для размещения двух подставок под рамой рядом с каждым колесом. Обратитесь к руководству пользователя, чтобы узнать, как правильно снять стартер.

Шаг 2

Вставьте под автомобиль и снимите основной провод стартера и два (или три) провода зажигания на задней части соленоида. Убедитесь, что вы знаете правильное положение проводов для повторной установки.

Шаг 3

Снимите большие крепежные болты стартера с помощью соответствующей головки (используйте удлинитель головки для труднодоступных болтов). Снимите стартер с крепления, поворачивая и поворачивая его, пока он не выйдет. Поместите стартер в тиски, слегка зажав корпус.

Шаг 4

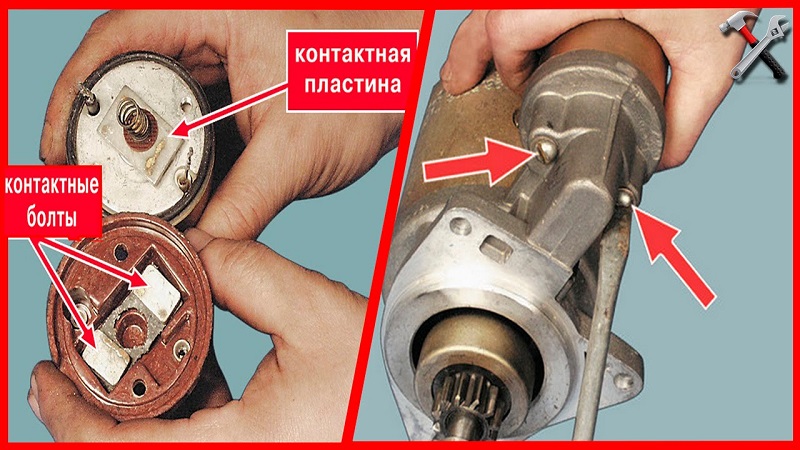

Снимите толстый провод, который соединяет стойку соленоида со стартером. С помощью отвертки Phillips снимите опорную пластину соленоида (некоторые пластины могут иметь маленькие болты).

Шаг 5

Вытащите маленький круглый плунжер и обратите внимание на пружину и маленький шарик на его конце; держите пружину и шарик и помните, как они сидят на поршне. Снимите две шпильки снаружи корпуса соленоида. Эти шпильки удерживают два медных контакта на месте. Удалите старые медные контакты.

Шаг 6

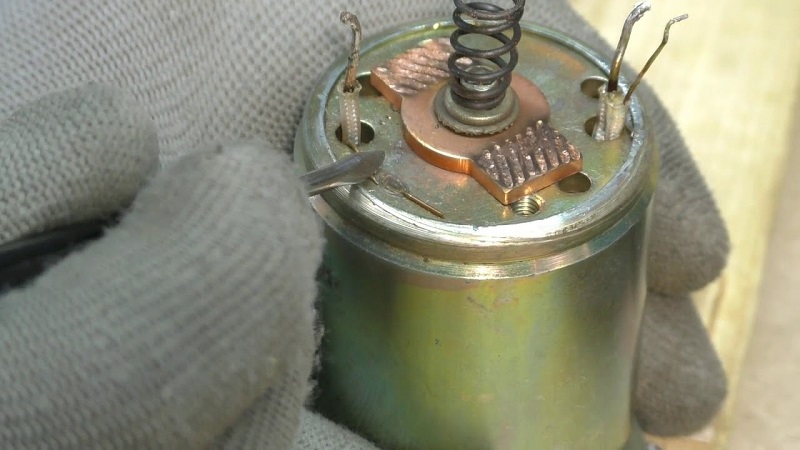

Поместите новые медные контакты (детали комплекта) на свои места и вставьте шпильки на место. Затяните два шпильки. Возьмите старую пружину и шарик и установите (нагрузите) их на новый плунжер, входящий в комплект. Вставьте поршень обратно в соленоид, удерживая натяжение пружины.

Шаг 7

Установите пластину соленоида, убедившись, что пружина и шарик совмещены с гнездом пластины.
