На приборной панели любого автомобиля есть сигнальные значки, которые информируют водителя о работе некоторых механизмов, а также о неисправностях.

Эти значки помогают вам всегда быть в курсе того, что происходит с вашим автомобилем.

За последние несколько лет индикаторы превратились из обычных лампочек в различные горящие иконки, которые просто понять, легко увидеть, и вообще эти индикаторы стали намного информативнее.

Разные индикаторы имеют разный цвет.

Что означают цвета иконок на приборной панели

Красный

Как правило, красный информирует о серьезной проблеме или о каком-либо нерешенном вопросе безопасности. Также красный цвет используется, чтобы обозначить важные напоминания.

Желтый (оранжевый)

Обычно желтым или оранжевым цветом окрашивают иконки, которые информируют о том, что та или иная деталь автомобиля требует ремонта или нуждается в обслуживании.

Однако, если иконка такого цвета начинает мигать, то следует как можно скорее обратиться в мастерскую.

Зеленый или синий

Иконки такого цвета используются исключительно, чтобы дать водителю дополнительную информацию о стабильной работе системы.

Полезные советы

* После того, как загорелся один красный или желтый индикатор, не стоит ждать, чтобы зажглись еще и другие, так как чем больше вы откладываете визит в мастерскую, тем больше повышается риск еще более серьезной поломки автомобиля, что может, в свою очередь привести к очень неприятным последствиям.

* Старайтесь регулярно осуществлять технический осмотр, который поможет избежать неожиданных неисправностей. Всегда обращайте внимание на значки приборной панели, и вы будете в курсе работ всех систем автомобиля.

Читайте также: 20 полезных советов, как сохранить автомобиль в чистоте

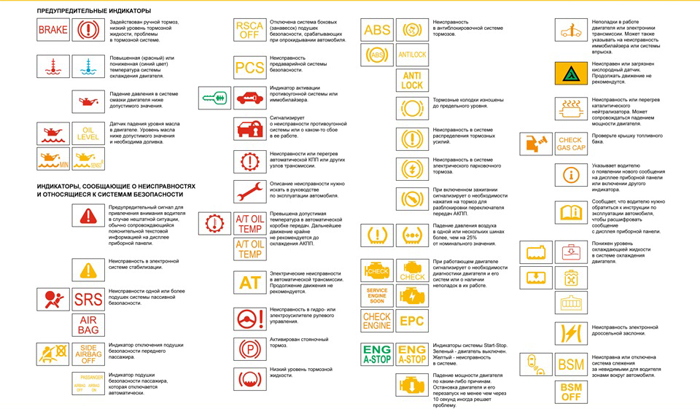

Значки на приборной панели

Предупреждающие символы

1. Включены передние противотуманные фары.

2. Такой индикатор может означать: неисправность в электроусилителе или гидроусилителе руля.

3. Включены задние противотуманные фары.

4. Индикатор низкого уровня жидкости в стеклоомывателе.

5. Тормозные колодки изношены и нуждаются в замене.

6. Индикатор, сообщающий о включенной системе поддержания постоянной скорости (круиз-контроль).

7. Индикаторы работающих поворотных сигналов.

8. Индикатор активного датчика дождя и света.

9. Индикатор, сообщающий, что на улице температура воздуха ниже нуля.

10. Информационное сообщение.

11. Индикатор включенной свечи накаливания.

Читайте также: Первый в мире автомобиль, полностью распечатанный на 3D принтере

Что означает снежинка на приборной панели

12. Индикатор, информирующий, что на улице мороз и возможен гололед.

13. Обнаружение бесконтактного ключа.

14. Ключ не был найден.

15. Индикатор, информирующий, что батарея ключа разрядилась.

16. Опасное сближение с другим транспортным средством.

17. Нажмите педаль сцепления.

18. Этот индикатор сообщает, что необходимо нажать педаль тормоза, чтобы АКПП разблокировалась.

19. Индикатор блокировки рулевой колонки.

20. Включен дальний свет.

21. Данный индикатор информирует об уровне падения давления воздуха (в одном или нескольких колесах), превышающий 25% от номинального значения.

22. Наружное освещение включено.

23. Проблемы с наружным освещением.

24. Индикатор, сообщающий о неисправности стоп-сигнала.

25. Индикатор, предупреждающий о сажевом фильтре.



     Индикатор, сигнализирующий о неисправностях с выхлопом из-за сажевого фильтра.

Читайте также: Полезные хитрости по работе на компьютере

Что означают значки на приборной панели

26. Предупреждающий индикатор прицепного устройства.

27. Предупреждающий индикатор пневматической подвески.

28. Индикатор, сообщающий о смене полосы движения.

29. Индикатор, сигнализирующий о перегреве катализатора.

30. Индикатор, сообщающий о том, что ремень безопасности не был пристегнут.

А такой индикатор предупреждает, что ремни безопасности задних пассажиров не пристегнуты.

31. Если включается значок ручника, то это может означать одно из трех:

* Поднят рычаг ручного тормоза.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости — нужна ее доливка или замена.

Если автомобиль снабжен электронным ручником, то данный индикатор информирует о проблеме с концевиком или датчиком.

Также можно найти и такой индикатор, который информирует о том, что уровень тормозной жидкости ниже нормы.

32. Индикатор заряда батареи.

33. Индикатор системы, помогающей при парковке.

34. Индикатор, сообщающий о необходимости пройти техническое обслуживание.

35. Включены адаптивные передние фары.

36. Проблемы с системой автоматического наклона фар.

37. Проблемы, связанные с задним спойлером.

38. Такой индикатор можно найти в кабриолетах, и сигнализирует о проблеме с крышей автомобиля.

39. Возникла проблема с подушкой безопасности.

Указатели приборной панели

40. Красный восклицательный знак может иметь несколько объяснений, и выглядит он по-разному:

* Если знак в кружке — проблема тормозной системы. Лучше остановиться и не продолжать движение.

* Активирован ручной тормоз.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости. Это самая неприятная проблема, так как тормозной шланг, возможно, был поврежден.

Довольно часто этот индикатор загорается, если неисправен поплавок (датчик уровня).

В некоторых машинах данный индикатор сопровождается словом «BRAKE» (пер. тормоза), однако его суть остается все та же.

41. В топливном фильтре обнаружена вода.

42. Side Airbag Off — переводится, как «отключена боковая подушка безопасности». Такие же иконки могут сообщать об отключении передней подушки безопасности.

43. Обнаружена неисправность.

44. Включены фары ближнего света.

45. Индикатор сигнализирует о том, что воздушный фильтр загрязнен.

46. Активирован режим экономии топлива. В разных машинах этот индикатор выглядит по-разному.

Обозначения на приборной панели

47. Индикаторы систем помощи и безопасности

Такие индикаторы показывают активность системы помощи спуска с горы или системы безопасности во время движения в гору.

48. Красный — температура системы охлаждения выше нормы.

Такой же индикатор синего цвета — температура системы охлаждения ниже нормы

49. ABS — Antilock Braking System (антиблокировочная система тормозов).

Этот индикатор загорается в случае:

* Неисправности в системе ABS

* Система ABS была намеренно отключена.

50. Индикатор, сигнализирующий о воде в топливной системе или других проблемах, связанных с данной системой.

51. Индикатор зажигается, когда открыта дверь.

52. Индикатор зажигается, когда открыт капот.

53. Индикатор низкого уровня топлива.

54. Индикатор сигнализирующий о проблеме с автоматической коробкой передач (АКПП). Возможен перегрев АКПП или других частей трансмиссии.

55. Включен автоматический ограничитель скорости (ASL — Automatic Speed Limiter).

56. Индикатор амортизаторов подвески.

57. Эта иконка может означать:

* Уровень давления в системе смазки (Oil Pressure) двигателя упал.

* Уровень масла ниже допустимого значения.

58. Индикатор включенного обогрева лобового стекла.

59. Индикатор, информирующий об открытом багажнике.

Что означают разные знаки на приборной панели

60. Отключена система стабилизации (Stability Control).

* Если горит индикатор «Check Engine» (проверь двигатель), то данная система автоматически отключается.

У разных производителей данная система имеет свое название: Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Vehicle Dynamic Control (VDC), Vehicle Stability Control (VSC) и другие.

Если колена начинают скользить, система начнет выравнивать автомобиль, используя системы тормозов, систему управления подвеской, а также систему подачи топлива.

Если иконка мигает — проблема в электрике системы охлаждения.

61. Включен датчик дождя.

62. Когда мотор запущен, этот индикатор предупреждает о том, что мотору и его системе нужна диагностика. При этом некоторые системы автомобиля могут отключиться и перестать работать до тех пор, пока все неисправности не будут надлежащим образом устранены.

63. Индикатор информирует о включенном обогреве заднего стекла.

64. Включено автоматическое очищение лобового стекла.

Описание других важных индикаторов приборной панели

Engine Oil Sensor — индикатор уровня масла в двигателе.

Иконка с надписью MAIN обычно фигурирует в гибридных моделях, и информирует она о проблеме в системе электроснабжения.

Следующие индикаторы сигнализируют о неисправностях. Они являются частью систем безопасности автомобиля.

Этот индикатор загорается одновременно с предупреждающим сообщением на экране приборной панели.

В Европейских машинах подобный индикатор желтого цвета означает неисправность системы контроля устойчивости.

SRS — Supplemental Restraint System. Если загорается эта иконка, то система пассивной безопасности информирует о неисправности подушки безопасности.

Датчики неисправности систем автомобиля, а также предупреждения о безопасности

RSCA — Roll Sensing Curtain Airbags. Этот индикатор отключается автоматически, когда взрослый человек садится в машину. Если горит надпись AIRBAG OFF — то в системе найдена неисправность.

Индикатор, который отвечает за пассажирскую подушку безопасности — информирует о состоянии подушки безопасности пассажира.

Если зажглась такая иконка, значит, не функционирует система боковых подушек безопасности, которые должны срабатывать, когда машина переворачивается. Систему можно отключать, когда водитель собирается ехать по бездорожью, так как из-за больших кренов кузова, датчики системы могут активироваться.

PCS — Pre Collision (Crash) System. Этот индикатор информирует о том, что не работает система предаварийной безопасности.

Значок иммобилайзера противоугонной системы. Данный индикатор информирует об активации иммобилайзера (противоугонной системы). При зажигании данного индикатора возможны проблемы с противоугонной системой.

Такой индикатор, как правило, можно найти на спортивных автомобилях. Он может предупреждать о:

* Перегреве коробки передач. Существует опасность, что автомобиль станет неконтролируемым.

* Проблеме со сцеплением.

* Неисправности в одном из узлов трансмиссии.

Слишком высокая температура масла в КПП.

( A/T — Automatic Transmission)

Данная иконка сигнализирует о том, что температура в автоматической коробке переключения передач (АКПП) выше допустимого уровня. В этом случае не рекомендуется продолжать движение. Следует дождаться охлаждения АКПП.

Электрическая неисправность в АКПП. Также не стоит продолжать движение.

Индикатор режима блокировки АКПП при позиции «паркинг».

P — паркинг (parking)

A/T P — Automatic Transmission Park

Как правило, такой индикатор можно найти в автомобилях, которые оснащены полным приводом, а также содержащие понижающий ряд в раздаточной коробке.

Блокировка коробки передач происходит в тот момент, когда переключатель режимов полного привода находится в позиции (N).

Если у вас горит индикатор, на котором изображена АКПП, а под рисунком надпись «auto», то это может означать:

* Слишком низкий уровень масла в коробке.

* Слабое давление масла.

* Повышенная температура.

* Неисправность датчиков.

* Неисправность электропроводки.

Стоит отметить, что в таких случаях коробка переходит в аварийный режим (т.е. активируется 3-я передача).

Этот индикатор называется «shift up». Он информирует о том, что для наибольшей экономии топлива стоит переключиться на повышенную передачу.

Неисправность в системе распределения тормозных усилий.

Неполадки в системе электрического стояночного тормоза.

Индикатор системы Start-Stop.

Зеленый индикатор сообщает о том, что двигатель автомобиля заглушен.

Желтый индикатор информирует о неисправности в системе.

Этот индикатор сообщает о снижении мощности мотора. Данную проблему иногда можно решить путем глушения мотора и его перезапуска спустя 10 секунд.

Такой индикатор загорается в 4 случаях:

* Проблемы в электронике трансмиссии.

* Проблемы в работе двигателя.

* Неисправность системы впрыска.

* Неисправность иммобилайзера (электронное противоугонное устройство).

Значок лямбда-зонд.

Данный индикатор зажигается в случае загрязнения или неисправности кислородного датчика.

Не рекомендуется дальнейшее движение, так как этот датчик имеет прямое воздействие на работу системы впрыска.

Когда загорается данный индикатор, то это означает перегрев каталитического нейтрализатора или его неисправность. В добавку к активации этой иконки, как правило, падает мощность двигателя.

Этот индикатор сообщает, что нужно проверить крышку топливного бака.

Если горит такой индикатор, то это может означать следующее:

* Включился другой индикатор.

* Появилось новое сообщение на панели приборов.

* Нужно выполнить определенные сервисные функции.

Следует обратиться к руководству по эксплуатации автомобиля.

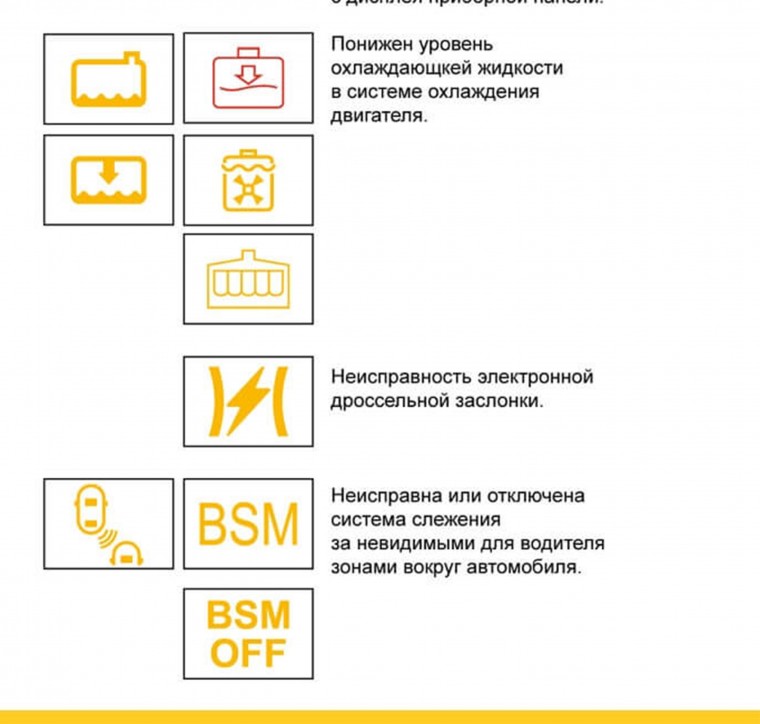

 Низкий уровень охлаждающей жидкости в системе охлаждения двигателя.

Неполадки в электронной системе управления дроссельной заслонкой (ETC).

BSM — Blind Spot — так обозначается система слежения за слепыми зонами.

1. Отключена система.

2. Неисправна система.

Значение иконок:

1. Пора провести плановое техобслуживание, сменить масло и прочее.

2. Серьезные проблемы, которые нужно устранить.



Необходимо заменить воздушный фильтр системы впуска, так как он загрязнен.

Night View — так обозначается система ночного видения. Данный значок означает, что:

1. В системе произошла ошибка.

2. Перегорели инфракрасные датчики.



Overdrive — O/D («овердрайв») — повышающая передача. Данный индикатор сообщает, что выключена повышающая передача в АКПП.

Значения иконок системы помощи и стабилизации на приборной панели

Индикатор антипробуксовочной системы могут обозначаться по-разному:




TRAC — Traction and Active Traction Control

DTC — Dynamic Traction Control

TCS — Traction Control System

Зеленый индикатор — сообщает о работе системы.

Желтый индикатор — система отключена или в ее работе произошла ошибка.

* Стоит отметить, что данная система связана с тормозной системой, а также с системой подачи топлива, и поэтому неисправности в одной (или обеих) из этих двух систем могут вызвать отключение антипробуксовочной системы.

ESP — Electronic Stability Program — так обозначается система помощи при экстренном торможении

BAS — Brake Assist System — так обозначается система помощи при стабилизации. Обе эти системы взаимосвязаны, и данный индикатор сообщает о проблемах в одной из этих систем.



KDSS — Kinetic Dynamic Suspension System — так обозначается система кинетической стабилизации подвески. Этот индикатор сообщает о неисправности в данной системе.

Значок индикатора системы стабилизации Vehicle Stability Control (VSC), Dynamic Stability Control (DSC).

У некоторых автомобильных производителей данный значок обозначает дифференциал с электронной блокировкой, короче EDL (Electronic Differential Lock), а также и антипробуксовочную систему, коротко обозначенную ASR (Anti-Slip Regulation).

 Данный индикатор может информировать о том, что:

1. Системе нужна диагностика.

2. Включен полный привод.

 BAS — Brake Assist System — система помощи в случае экстренного торможения.

ASR — Electronic Anti-Slip Regulation — электронная антипробуксовочная система.

Если загорается такой индикатор, значит, в системе BAS произошел сбой, а это в свою очередь ведет к деактивации системы ASR.




 IBA — Intelligent Brake Assist — система интеллектуальной помощи в случае экстренного торможения. Эта система самостоятельно запускает тормозную систему, если в опасной близости автомобиля возникает препятствие.

Этот индикатор сообщает, что система IBA деактивирована. Но если система работает, а индикатор горит, значит, возникла проблема с лазерными датчиками системы.






Этот индикатор сообщает о том, что машина скользит, а значит, включилась система стабилизации.







Этот индикатор информирует о неисправности системы стабилизации или о том, что она не функционирует.

В этом случае автомобилем можно продолжать управлять, однако электроника вам не будет помогать держаться на скользкой дороге.




Специальные и дополнительные индикаторы на приборной панели машины

Следующие индикаторы можно найти в современных автомобилях, оснащенных новыми технологическими функциями.

Зеленый цвет индикатора говорит о том, что функция активна.

Есть символы, информирующие о проблеме, связанной с определенной функцией. Обычно, такие индикаторы имеют желтый или красный цвет.

Индикатор сообщает водителю, что пришло время отдохнуть.






Легкий доступ в автомобиль.




Включен адаптивный круиз-контроль




Неполадки с круиз-контролем.




Индикатор системы контроля полосы движения.




Такие иконки могут означать:

1. Отключена система безопасности столкновения

2. Неисправность в системе безопасности столкновения.




Индикатор информирует об опасности столкновения в задней части автомобиля.




Индикатор сигнализирует об опасности столкновения в передней части автомобиля.




Осторожно, на дороге пешеход.







Индикатор информирует о том, что в мертвой зоне находится автомобиль.



Индикатор информирует о нажатой педали тормоза.






Индикатор информирует о включенном режиме подвески СПОРТ.

Режим буксировки / Индикатор, информирующий о наличии прицепа.




Различные символы на приборной панели, связанные с экономией топлива

Индикатор, обозначающий запуск системы стоп-старт.




Неполадки в системе стоп-старт.




Такие индикаторы сообщают водителю о необходимости переключить передачу (касается механической коробки передач).




Активирован спорт режим.









Расшифровка иконок на приборной панели полноприводных автомобилей

Активирован полноприводный режим (AWD — All-wheel Drive)




 Индикатор указывает на то, что был включен полноприводный режим с понижающим рядом в раздаточной коробке.




Индикатор блокировки центрального дифференциала.  Машина работает в режиме «жесткого» полного привода.






Индикатор блокировки заднего дифференциала






Индикатор сообщает о то, что деактивирован полный привод.




Индикатор информирует о неисправности полного привода.




Обозначение символов на приборной панели гибридных машин

У гибридных и электрических автомобилей есть определенные индикаторы, которых нет в обычных машинах. Как правило, эти индикаторы предназначены для информирования водителя о гибридной системе автомобиля – как она работает, в каком режиме находится и прочее.

Будьте внимательны! Если на приборной панели мигает значок, то, как правило, это сигнализирует о какой-либо проблеме с автомобилем, а значит нужно обязательно обратиться в технический центр.



Проблемы с аккумулятором.






Данный предупреждающий индикатор сообщает о проблеме в системе электропривода автомобиля.






Этот индикатор сигнализирует о высоком напряжении аккумуляторной батареи.






Значок, информирующий о необходимости зарядить батарею.




 Иконка сообщает о снижение мощности.







Так выглядит индикатор, сообщающий о том, что батарея в данный момент заряжается.







Гибридная машина работает на одном электродвигателе.  EV (electric vehicle) MODE.






Индикатор информирует о готовности гибридной установки, то-есть машина готова к движению.



Индикатор активности внешней звуковой системы, предупреждающей пешеходов о движении машины.




Неисправность внешней звуковой системы.

Автор: Филипенко Д. С.

Мы в соцсетях

Значки приборной панели – подробное описание и расшифровка – ✩Статьи

❤ 4633 , Категория: Статьи,   ⚑




---

Содержание

• 1 1 Предупредительные индикаторы игнорировать нельзя
• 2 2 Индикаторы неисправностей и событий различных систем
• 3 3 Индикаторы систем помощи
• 4 4 Индикаторы дизельных автомобилей
• 5 5 Индикаторы приборов освещения

1 Предупредительные индикаторы игнорировать нельзя

Все имеющиеся на приборной доске значки можно условно поделить на несколько категорий. Начнем ознакомление с так называемых предупредительных индикаторов. Наиболее важными из них являются значки, информирующие о проблемах в смазочной системе двигателя. В современных автомобилях таких индикаторов может быть два:

• Oil Pressure;
• Oil Sensor.

Индикатор Oil Pressure сообщает о падении давления масла, иногда этот же значок может сигнализировать о критически низком его уровне, если индикаторы объединены. Он всегда светится красным и выглядит в виде лейки с каплей масла. Engine Oil Sensor сообщает о снижении уровня масла ниже нормы. Этот значок может светиться как красным цветом, так и оранжевым, в зависимости от марки автомобиля. На значке обычно изображается такая же лейка, но с волнами под ней.

Если индикатор давления масла тухнет спустя секунду-две после включения двигателя – это нормально. Но если значок загорается при работающем двигателе, необходимо немедленно предпринять меры, так как в результате низкого давление масла двигатель может выйти из строя. Правда, иногда причиной его срабатывания является поломка датчика давления масла, что не сказывается на работе силового агрегата. Если же лампочка информирует о низком уровне масла, необходимо остановить автомобиль и сразу же долить масло до необходимого уровня.

Еще одна важная группа значков – это индикаторы системы охлаждения. Чаще всего их два

• синий – сигнализирует о критически низкой температуре;
• красный – сигнализирует о критически высокой температуре.

На этих значках обычно изображена вода в виде волн, в которую погружен термометр. Пока горит синий значок дайте двигателю поработать в холостую на малых оборотах, пока он не прогреется. Если же загорелся красный значок, желательно заглушить двигатель и дать ему остыть. При этом проверьте уровень охладительной жидкости, при необходимости подлейте ее в радиатор. Если ситуация повторяется, возможно возникли проблемы в системе охлаждения или электронике.

К группе предупредительных индикаторов относится и значок отсутствия заряда батареи, который тоже имеет красный цвет. Его легко узнать по нарисованной батарейке с плюсом и минусом. Если он загорелся, прежде всего проверьте клеммы на аккумуляторе, возможно, на одной из них плохой контакт. Если контакт хороший, значит проблема заключается в генераторе или другом электрооборудовании. Имейте в виду, что автомобиль без подзарядки не сможет долго продолжать движение: когда батарея разрядится, двигатель заглохнет, и завести автомобиль вы уже не сможете.

Канистра со стрелочкой вниз, вентилятором или волнами внутри говорит о критически низком уровне жидкости в радиаторе. Соответственно, жидкость необходимо немедленно подлить. Индикатор может быт как красным, так и оранжевым. Если вы заметили, что загорелся значок с изображением лобового стекла и фонтана, значит необходимо долить воду в бачок омывателя стекла.

Последний значок из группы предупредительных – это тормозной индикатор, который светится красным и имеет надпись «BRAKE», либо кружок с восклицательным знаком. Он может сообщать одновременно о нескольких событиях:

• в автомобиле задействован ручной тормоз;
• уровень тормозной жидкости упал ниже критической отметки;
• имеются неисправности тормозной системы.

Если причина работы индикатора не связана с использованием стояночного тормоза, необходимо сразу же прекратить движение, предпринять меры. Если загорелся аналогичный значок, т.е. кружок с восклицательным знаком, но оранжевого цвета, значит возник сбой системы, которая распределяет работу тормозов.

Такой же кружок, но с молнией внутри свидетельствует о выходе из строя стояночного тормоза с электроприводом. Кружок с изображением стопы внутри напоминает о том, что необходимо разблокировать коробку передач путем нажатия на тормоз. Пустой кружок с пунктирными скобками по бокам сообщает об износе тормозных колодок, соответственно, их необходимо как можно скорей заменить.

2 Индикаторы неисправностей и событий различных систем

Первый значок данной группы, который имеется у большинства современных автомобилей, это предупредительный сигнал, который оповещает водителя о возникновении внештатной ситуации. Чаще всего на нем изображен треугольник красного цвета с восклицательным знаком.

Причин срабатывания данной лампочки существует много: это может быть незакрытая дверь, резко снизилось давление масла в двигателе, перегорела одна из лампочек и т.д. Чтобы водителю не приходилось гадать, в чем проблема, срабатывание данного значка обычно сопровождается текстовой расшифровкой на дисплее приборной панели. Аналогичный значок, но оранжевого цвета в некоторых автомобилях сообщает о проблемах в электронике системы стабилизации.

Если автомобиль оснащен подушками безопасности, он может иметь индикатор, оповещающий о проблемах в работе этой системы. На значке может быть схематично изображен пассажир, перед которым раскрыта подушка безопасности, также могут быть надписи «AIR BAG» или «SRS».

Если в автомобиле имеются боковые подушки безопасности, именуемые системой RSCA, о неисправностях в их работе может сигнализировать отдельный значок. Как правило он имеет подпись «RSCA off». Зачастую подушка безопасности для пассажира автоматически включается, когда на переднее сиденье садится взрослый человек, и автоматически отключается, когда пассажир встает. Об этих событиях тоже может сообщать отдельный индикатор с соответствующей подписью.

«Событийные» индикаторы обычно светятся оранжевым светом, так как по уровню важности они второстепенные.

Автомобили Lexus и Toyota зачастую оснащают функцией PCS – это система предварительной безопасности. При возникновении сбоев в ее работе загорается значок с надписью PCS. Подобные системы стали появляться и в автомобилях других производителей, но называются они по-разному.

Если на авто с завода установлена противоугонная система, о событиях и неисправностях в ее работе сообщает отдельная группа значков. У разных моделей автомобилей значки выглядят по-разному, чаще всего на них изображены ключи и замки. Зеленый значок сообщает о том, что иммобилайзер активирован. Желтый значок свидетельствует о блокировке двигателя. При установке ключа эта лампочка должна тухнуть. Если системе не удалось распознать ключ, на приборной панели может загореться красная лампочка с тематическим изображением.

Если вы заметили, что загорелся красный индикатор с шестеренкой, внутри которой расположен восклицательный знак, значит возникли проблемы в двигателе или АКПП, а точней в электронной ее части. Аналогичный значок оранжевого цвета сообщает о том, что проблемы возникли в коробке передач и она работает в аварийном режиме. Иногда в случае возникновения неполадок в электрической части АКПП может загораться отдельный индикатор с надписью «A/T», что означает «автоматическая трансмиссия». В таком случае лучше остановит автомобиль, чтобы не усугубить состояние «коробки».

Многие современные автомобили имеют датчик температуры нагрева АКПП. Если коробка передач перегревается, загорается красный символ в виде шестеренки с термометром внутри. В некоторых автомобилях загорается надпись «A/T Oill Temp». При срабатываии данного индикатора необходимо сразу же прекратить движение и дать «коробке» остыть.

Некоторые модели автомобилей могут иметь один значок, отвечающий за различные неисправности АКПП:

• понизилось давление масла или его уровень упал ниже критического;
• датчики перестали работать;
• возникли проблемы с электропроводкой;
• АКПП перегрелась.

Как правило, он светится красным или оранжевым, имеет надпись «auto» и схематическое изображение коробки передач. Его срабатывание обычно сопровождается переключением АКПП на аварийный режим, обычно это третья передача.

У полноприводного автомобиля может быть знак «A/T Park», который сообщает о том, что АКПП заблокирована, т.е. переключатель находится в позиции «паркинг». При этом переключатель полного привода должен находиться в режиме «N». В противном случае включить блокировку не получится. Еще один знак, связанный с работой АКПП ,– это «shift up», который, как правило, выглядит в виде стрелочки, направленной вверх. Пугаться его не нужно, так как его значение абсолютно безобидное – он рекомендует сменить передачу, чтобы снизит расход топлива.

На авто с усилителем руля, вне зависимости от его типа, на панели приборов может находиться значок с изображением руля и восклицательным знаком. Он обычно загорается красным, так как информирует о проблемах в работе усилителя. В этом случае необходимо немедленно остановить автомобиль, так как неисправности усилителя руля могут привести к аварийным ситуациям.

Любые знаки с надписью «ABS» или «ANTILOCK» говорят либо о проблемах в работе данной системы, либо о временном ее отключении. Значки с надписью «CHECK», «CHECK ENGINE», «SERVICE ENGINE SOON» или «EPC» сообщают о необходимости диагностики всех систем силового агрегата. При этом электроника, отвечающая за контроль мощности, может принудительно сократить подачу топливной смеси или даже отключить некоторые системы.

Если загорелся индикатор со схематическим изображением двигателя и стрелочкой вниз, значит, упала мощность силового агрегата. Зачастую для решения этой проблемы следует заглушить двигатель и затем запустить его спустя 15–20 секунд. Иногда значок падения мощности загорается вместе со значком перегрева каталитического элемента. В таком случае проблемы с мощностью связаны именно с катализатором.

Загоревшийся оранжевым светом значок с надписью ASR либо треугольник, вписанный в круглую стрелочку с восклицательным знаком, говорит о неисправности антипробуксовочной системы. Она обычно работает в паре с антиблокировочной системой. Индикатор с надписью BSM или BSM OFF говорит о неисправностях системы, которая следит за мертвыми зонами. Индикатор с надписью ETC или молнией, расположенной между двумя вогнутыми скобками, сообщает о поломке электронной дроссельной заслонки, которая управляет подачей топлива.

Аналогичный значок с надписью Night View предупреждает о перегоревших датчиках инфракрасного излучения или других проблемах системы ночного видения. Некоторые автомобили оснащены датчиками контроля воздушного фильтра. В случае его загрязнения на приборной доске загорается значок со схематическим изображением фильтра и стрелочками, имитирующими прохождение воздуха через фильтр.

Знак с автомобилем на эстакаде или надписью «OIL CHANGE» либо «service» сообщает не о поломках в какой-либо системе, а необходимости планового техобслуживания или плановой замены моторного масла. Знак с изображением автомобиля со снятой крышкой бензобака или надписью «Check gas cap», как не сложно догадаться, сообщает о том, что горловина бензобака не закрыта.

Включенный индикатор с кружком и вписанной в него буквой «i» сообщает о появлении нового сообщения. В таком случае описание события или возникшей проблемы имеется на дисплее. Если загорелся похожий индикатор, но буква «i» вписана в раскрытую книгу, а не кружок, значит, расшифровать сообщение поможет инструкция по эксплуатации вашего авто.

3 Индикаторы систем помощи

К отдельной группе относятся индикаторы, сообщающие о различных событиях и проблемах в работе систем помощи водителю в критических ситуациях. Так антипробуксовочная система (TCS или DTC) может иметь целую группу индикаторов. Как правило, они обозначаются надписями или аббревиатурой названия системы.

Зеленый индикатор оповещает об активации DTC. Желтый или оранжевый индикатор может загораться по причине ее деактивации или возникновении сбоев в работе. Так как DTC связана с системами торможения и подачи топлива, в случае возникновения проблем в ее работе она обычно автоматчески отключается.

Индикатор с надписью «KDDS» информирует о поломках в стабилизирующей системе подвески. Отдельную группу значков имеет система помощи при спуске и подъеме авто, а также при трогании с места на подъеме. Сюда же относится и система, поддерживающая постоянную скорость. При срабатывании системы загорается значок с соответствующим изображением автомобиля.

В случае возникновения проблем с работой системы стабилизации на панели приборов обычно загорается значок с аббревиатурой названия этой системы. Так как разные производители называют ее по-разному, обозначение может быть следующим:

Напомним, что эта система способствует выравниванию автомобиля в случае скольжения колес на скользкой дороге. Для этого используется система торможения и подачи топлива. Надо сказать, что к этой системе еще относится значок скользящего автомобиля, который срабатывает при скольжении колес.

Значок с надписью «4х4» сообщает о том, что активирован полный привод. Если на значке изображен треугольник и восклицательный знак, значит система требует диагностики, либо в ее работе возникли неполадки. Индикатор с надписью «4х2» информирует о том, что трансмиссия работает в режиме заднего привода. Если на значке светится надпись «4х4 auto», система автоматически включает и выключает полный привод. Аналогичный значок но с надписью «low» информирует о том, что трансмиссия работает в режиме полного привода, но раздаточная коробка включена в режиме понижающего ряда.

Индикатор с надписью «BAS ASR» или нарисованным колесом с двумя стрелочками говорит о том, что система, которая помогает водителю при экстренном торможении, не исправна. Причем этот сбой привел к отключению ASR, т.е. антипробуксовочной системы. Значок «4WD» или «AWD» сообщает либо о том, что диаметр колес спереди с сзади не совпадает, либо о проблемах в системе заднего привода.

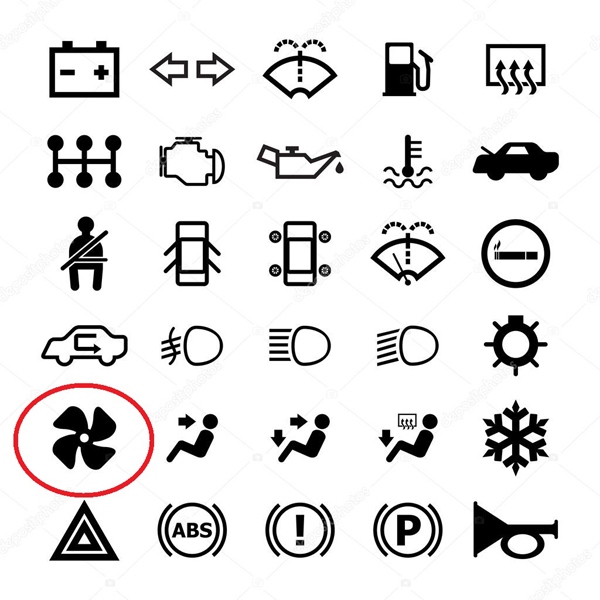

Пример индикаторов на приборной панели автомобиля

Оранжевый индикатор с надписью «IBA» или «IBA off» информирует о деактивации системы, которая задействует тормоза в случае опасности столкновения. Иногда индикатор может светиться при работающей системе IBA, это говорит о том, что загрязнились датчики обнаружения препятствия или в их работе произошел сбой.

Значок с надписью «4WAS» сообщает, что в результате диагностики найдена неисправность в системе подруливания. У некоторых моделей система подруливания задних колес имеет отдельный индикатор, который имеет надпись «RAS». Его подсветка сообщает о деактивации или сбое этой системы.

Отключение RAS может произойти по причине поломок в двигателе, тормозной системе или подвеске.

Индикатор с надписью «2rid strt» сообщает о включении функции трогания с повышенной передачи. Эта функция позволяет трогаться на скользкой дороге без риска пробуксовки. Как правило, он имеет зеленый цвет. Еще один зеленый индикатор, который может присутствовать на панели приборов вашего автомобиля — это «VGRS». Он информирует о включении функции позднего переключения повышенной передачи АКПП, что позволяет развить двигателю большую мощность, соответственно, автомобиль может быстрей набирать скорость.

Последний значок из этой группы – это «VGRS». Он светится красным, так как сигнализирует о поломке рулевого управления, имеющего переменное передаточное число. В случае загорания этой лампочки движение следует прекратить.

4 Индикаторы дизельных автомобилей

Так как дизельные автомобили имеют свои системы, которых нет у бензиновых аналогов, у них присутствуют и свои значки на приорной панели. Так, светящаяся желтым спираль говорит об активации свечей накаливания. Этот индикатор гаснет после прогрева двигателя, когда он перестает нуждаться в работе свечей.

Значок с волнами, каплями и выхлопной трубой информирует о снижении уровня жидкости в системе очистки газов. Эта жидкость отвечает за каталитическую реакцию, в результате которой происходит очистка выхлопов. Такой же значок, но без волн и капель говорит о возникновении другой неисправности в системе очистки газов.

Значок с изображением заправочной колонки или топливного фильтра сообщает о наличии в топливе воды. Так же его работа может быть связана с необходимостью обслуживания системы, очищающей топливо.

Красная лампочка с надписью «ЕDC» говорит о проблемах электронной системы впрыска топлива. Как правило, автомобиль при этом заметно теряет мощность либо вообще глохнет, не заводится. Чаще всего причиной проблемы является забитый топливный фильтр, но могут быть и более серьезные неисправности. К примеру, не редко выходит из строя клапан топливного насоса.

Красный индикатор с надписью T-Blet сигнализирует об износе ремня ГРМ (ремень связывает коленвал с распредвалом и другими вспомогательными системами). При загорании этого индикатора необходимо сразу же предпринять меры, так как обрыв ремня приводит к серьезным поломкам двигателя.

5 Индикаторы приборов освещения

Напоследок рассмотрим индикаторы, информирующие водителя о режиме работы фар и других приборов освещения. При активации наружного освещения загорается значок в виде зеленой светящейся лампочки. Если вместо него загорается оранжевая перечеркнутая лампочка или зеленая с восклицательным знаком, значит, перегорела одна из ламп наружного освещения.

Синяя светящаяся фара информирует о работе головного освещения в режиме дальнего света. Такая же фара зеленого цвета с буквой «А» или надписью «auto» сообщает об автоматическом переключении фар между режимами дальнего и ближнего света. Фара с косым светом и закругленными стрелочками вверх и вниз сигнализирует о неисправности системы настройки угла наклона светового пучка фар.

Индикатор с надписью AFS OFF или изображением фары, направленной вверх с двумя стрелочками, информирует о деактивации системы адаптивных фар. Значок в виде автомобиля со светящимися задними фонарями говорит о неисправности задних габаритов или стоп-сигналов.

Две развернутые в разные стороны фары зеленого цвета говорят о работе габаритных огней. Зеленая фара с косым светом, перечеркнутым волной, означает работу противотуманных фар. Такая же оранжевая фара, обращенная вправо, информирует о работе задних противотуманных фар. Индикатор со стрелочками влево и вправо сообщает о работе поворотника.

Вот и все наиболее важные индикаторы, которые вы можете увидеть на панели приборов своего авто. Кроме них могут быть еще дополнительные значки, информирующие об открытых дверях или капоте, режиме движения с прицепом, непристегнутом ремне и т.д. Они имеют понятное графическое обозначение, поэтому в расшифровке не нуждаются.

Как вы видите, знать обозначение значков крайне важно, так как на панели приборов сконцентрированы индикаторы лишь самых важных систем.

Статью нашли по запросам:

• Ok Google Что означает значок в виде шестерёнки красного цвета внутри Две Красные стрелочки панели приборов Volvo Fh22
• на порше кайен знак треугольник со стрелочкой
• расшифровка значков при прохождении то на бмв

Обозначение значков на панели приборов автомобиля. Что означают значки на приборной панели?

Опубликовано: 16.07.2022Рубрика: АвтоАвтор: RuNews

Современные транспортные средства оснащаются различными электронными блоками и технологичными узлами, контроль за работой которых осуществляется при помощи соответствующих индикаторов. Для того чтобы понять состояние систем и возможные неполадки, необходимо знать обозначение значков на панели приборов. Рассмотрим основные символы, их работу и расшифровку.

Общие сведения

На щитке размещена масса лампочек, которые могут отличаться незначительно в зависимости от марки и типа авто. Они служат для информирования водителя о различных изменениях в основных системах машины. Точное обозначение значков на панели приборов можно узнать из сервисного мануала, прилагаемого к конкретному авто.

Стоит отметить, что индикаторные лампы – это максимально простой способ для выявления всех возможных поломок. Индикаторы подскажут о неисправностях в работе силового агрегата, тормозной системы, аккумуляторной батареи и так далее. С развитием технологического оснащения транспортных средств количество датчиков также возросло. Наряду с дополнительными показаниями индикаторы приобретают более привлекательную и оцифрованную конфигурацию.

Цветовые обозначения значков на приборной панели

Знаки на панели приборов сигнализируют различными колерами. Красный цвет чаще всего символизирует возникновение серьезных неисправностей или говорит о нарушении в работе систем безопасности авто. Также красная символика часто используется как напоминание о включении стояночного тормоза.

Расцветка оранжевого или желтого оттенка напоминает о том, что определенный узел или элемент нуждается в ремонте или срочном техническом обслуживании. В этом случае необходимо в предельно короткий срок обратиться в сервисный центр для диагностики и уточнения типа неисправности.

Зеленый и синий цвет информируют владельца машины о нормальной работе узлов и агрегатов. Далее рассмотрим детальнее обозначение значков на панели приборов.

Основная символика

Лампочка-индикатор в виде красного кружка с восклицательным знаком в середине свидетельствует о том, что включен стояночный тормоз. Если этот символ появляется во время движения, это может говорить о неисправности в тормозном узле.

Датчик с красным символом шкалы термометра свидетельствует о повышенной температуре мотора, аналогичное изображение синего колера – о непрогретом двигателе. В первом случае необходимо остановить транспортное средство и проверить хладагент на предмет закипания, мотор при этом не глушится. Мигающая лампа свидетельствует о неполадках в проводке.

Масленка красного цвета на индикаторе с каплей масла возле носика – недостаток моторной жидкости, показания могут заменяться или дублироваться надписями Oil Level или Oil Min.

Символическое изображение аккумулятора красного цвета говорит о снижении уровня напряжения в электроцепи. Также этот индикатор оповещает о нарушении работы генератора либо других проблемах в электрике.

Системы безопасности

Ниже приведено обозначение значков на панели приборов «Приоры» и многих других автомобилях похожего класса.

• Треугольник красного цвета с восклицательным знаком внутри – напоминание о незакрытой двери или минимальном уровне моторной жидкости.
• Аналогичный символ желтого колера – некорректная работа узла контроля стабильности авто.
• Индикатор подушек безопасности красного цвета в виде сидящего человечка и шара перед ним говорит о поломке устройства или излишнем натяжении ремня. Неисправность необходимо срочно устранять, поскольку механизм может сработать самопроизвольно.
• Датчик с желтыми буквами PCS – блок подушек безопасности не активен.
• Зеленое или красное изображение ключа – включение иммобилайзера или сигнализации. Если символ не появляется после активации «противоугонки», ее работоспособность следует проверить.
• Красный гаечный ключ – обозначение на приборной панели, свидетельствующее о нарушении работы трансмиссии.
• Шестеренка красного колера с восклицательным знаком внутри – поломка сигнализации.
• Руль и рядом красный восклицательный знак – неисправность ГУР или ЭУР.

Датчики желтого цвета

Среди этих типов значков на приборной панели автомобиля можно отметить следующие символы:

• ABS в кружочке – нарушение в работе системы или ее полное отключение. Если сигнал высвечивается после включения зажигания и пропадает – узел работает нормально.
• Круг, внешняя сторона которого обрамлена прерывистыми линиями, – износ тормозных колодок.
• Символ двигателя с надписью CHECK – нарушение в работе силового агрегата.
• Аналогичное изображение с черной стрелкой, стремящейся вниз – снижение уровня мощности мотора.
• Прямоугольник, на нижней части которого изображено волнообразное движение – нехватка антифриза в системе.
• Буквы АТ – требуется проверка отдельных элементов трансмиссии.
• Надпись Nightview – не работает система ночного видения.

Датчики управления и контроля

Следующие обозначения значков на панели приборов:

• Индикатор с терминами зеленого и желтого цвета Active Track и TCS Off – активирована система пробуксовки, зеленые символы – работа в нормальном режиме, желтые буквы – наличие сбоев.
• Графическое изображение автомобиля, поднимающегося на возвышенность зеленого колера – подсказка водителю о движении на спуске или подъеме.
• Желтые надписи ESP и BAS – включение поддержки аварийного торможения.
• KDSS – нарушение в работе кинетической стабилизации подвески.

Система устойчивости

Указанные далее обозначения на приборной панели высвечиваются желтым цветом:

• Символ автомобиля на извилистой дороге – отключение блока стабилизации транспортного средства. Значки могут заменяться или дублироваться надписями VDC Off, DSC Off.
• Символ колеса со стрелкой и фрагментом дорожного полотна – некорректная работа элемента антипробуксовочной системы.
• Машина, рядом с которой изображен гаечный ключ – нарушение в работе системы противоскольжения.
• Черный символ авто на извилистой дороге и желтом фоне – транспортное средство движется по сколькому участку, узел противоскольжения работает нормально.

Специальные значки на приборной панели автомобиля

Ниже указана расшифровка индикаторов и ламп, связанных с функциональностью автомобиля.

• Лампа с изображением автомобиля желтого колера, над крышей которого двухсторонняя стрелка – перебои с мощностью силового агрегата.
• Символ ключа – красный элемент (электронного ключа нет), зеленое изображение – он есть.
• Зеленая надпись Cruise – работает круиз-контроль. Мигающий символ говорит о неполадках в этой системе.
• Буква Р с отходящими лучами к треугольнику – зеленый цвет указывает на нормальное функционирование парктроника, желтый символ – датчик работает некорректно.
• Желтая «снежинка» – АКПП работает на повышенных передачах.
• Оранжевый прямоугольник с входящими в него извилистыми стрелками – активирован обогрев заднего стекла.
• Надпись CK SUSP – БК обнаружил нарушения в одном из элементов подвески.
• Значки и обозначения панели приборов в виде надписей 4×4 High свидетельствуют о включении четырех ведущих колес, а желтый AWD говорит о том, что полный привод не может быть активирован по каким-либо причинам.
• VGRS красного цвета – неполадки в функционировании системы управления.

Освещение

Далее указаны обозначения значков панели приборов «Приоры», связанные с работой осветительных элементов.

• Зеленая символическая фара с лучами – фонари работают в нормальном режиме.
• Аналогичное изображение с восклицательным знаком внутри – неполадки в работе внешних фар.
• Синий элемент в виде фонаря с прямыми лучами – активирован дальний свет.
• Аналогичный символ зеленого цвета с надписью Auto – работает функция переключения осветительных ламп.
• Желтый фонарь с лучами, уходящими вниз и стрелками – ошибки в функционировании механизма регулировки световых элементов.
• Символ автомобиля желтого цвета (вид сверху) с исходящим световым потоком от задних фар – неполадки в электрической цепи или стоп-сигналах.
• Два встречных зеленых символа фар с лучиками – включены габаритные огни.

Особенности дизельных авто

На моделях с дизельным мотором встречаются следующие обозначения значков на приборной панели автомобиля:

• Символ скрученной проволоки с двух сторон – горящий красным цветом значок говорит о том, что необходимо проверить свечи зажигания.
• Схематическое отображение бензиновой колонки желтого цвета и капель рядом – присутствует конденсат в топливной системе.
• Оранжевая надпись T-Belt – если горит после пуска мотора, необходимо срочно заменить ремень ГРМ.
• Прямоугольник желтого колера, внутри которого диаграмма – БК нашел в дизеле излишек влаги.
• Желтый или красный символ фильтра, наполовину закрашенный — нормальный или забитый сажевый фильтр.

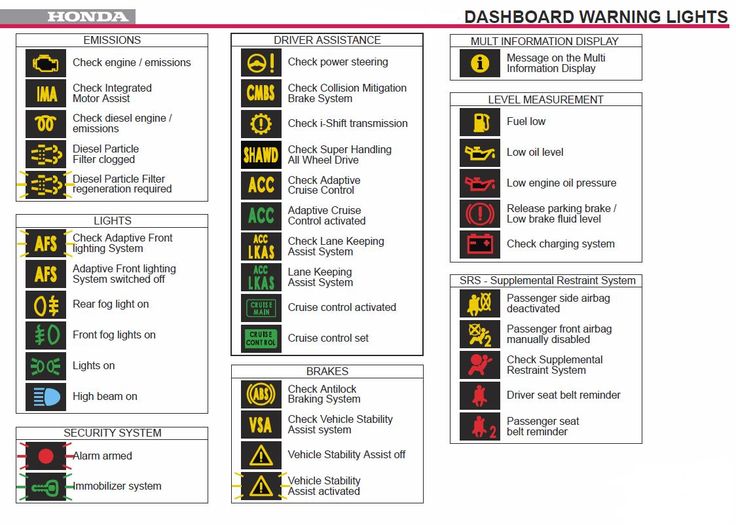

Обозначение значков на панели приборов

В современных автомобилях каждый прибор подключен к своему индикатору на приборной панели. В основном автомобилестроители используют общепринятые символы. Но некоторые заводы добавляют и свои фирменные значки, которые можно расшифровать только с помощью заводской инструкции или сервисного центра.

Общие сведения о приборной панели

На приборной панели располагаются контрольно-измерительные приборы и контрольные лампы. К первым относятся спидометры, тахометры и одометры и другие устройства, показывающие измерения — скорость, пробег, обороты и т. д.

Контрольные и сигнальные лампы оповещают водителя о неисправности или, наоборот, о корректной работе автосистем.

Для индикации используются, в основном, три цвета:

• Красный. Информирует о неисправности, которую надо немедленно устранить. В некоторых случаях красный значок не особо критичен, но в большинстве случаев движение автомобиля лучше прекратить. Сигнал тревоги может означать запрет на использование какой-либо системы, работу двигателя и т. д. Водителю надо остановиться или устранить причину активизации тревожного сигнала — например, захлопнуть дверь, пристегнуться или заставить это сделать пассажиров.
• Желтый (или оранжевый). Предупреждает о проблеме, побуждает к совершению какого-либо действия по управлению транспортным средством либо напоминает о сервисном обслуживании. Желтым цветом индикатор сообщает о перегоревшей лампочке, низком уровне стеклоомывателя. Эксплуатировать ТС в таких случаях тоже нежелательно, но такие неисправности в случае продолжения движения сами по себе к аварийным последствиям не приведут.
• Зеленый. Используется для подсвечивания информационных индикаторов, сообщающих о том, что какая-либо система готова к работе или уже функционирует.

В некоторых случаях производитель использует чисто белую или синюю подсветку.

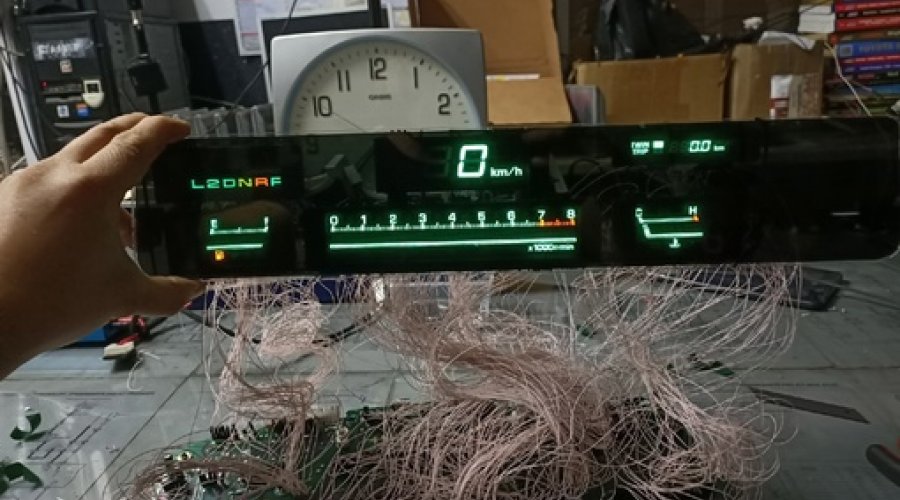

Приборные панели делятся на аналоговые и электронные. В первых используются механические элементы. КИП показывают параметры стрелками, индикаторы освещаются лампами. Такие панели устанавливаются на всех дешевых моделях.

Хотя и среди аналоговых панелей есть интересные варианты: например, оптитронная приборка. Рассмотреть на ней приборы и индикаторы при выключенном двигателе невозможно — настолько сильна ее затемненность. При включении зажигания поочередно загораются стрелки, уровень топлива, спидометр, стояночный тормоз, тахометр. В постоянной видимости во время езды находятся только основные показатели. Остальные значки незаметны –— пока не возникнет необходимость в передаче информации водителю.

Электронные или виртуальные варианты оснащены компьютерными программами, имитирующими на экранах привычное расположение и стандартный вид приборов. Они отличаются красивым дизайном и оснащены индивидуальными настройками. Водитель сам выбирает внешний вид, цвета и прочие параметры. Электронные панели выдают больше информации о состоянии отдельных элементов ТС, чем аналоговые.

Во многих современных машинах появилась функция проецирования приборки на лобовое стекло. Проекционный монитор демонстрирует главные показатели, водитель их видит, не отвлекаясь от дороги.

Далее рассмотрим, что означают значки на панели приборов автомобиля, чаще всего используемые в информировании водителя.

Информационные значки

Силуэт авто с гаечным ключом, расположенным перпендикулярно днищу и проходящим через его центр. Светится, когда в ТС не работает какой-либо сенсор или имеет место сбой электроники в трансмиссии. Найти истинную причину срабатывания индикатора можно только путем проведения диагностики авто.

Красная машина с замком. Говорит о том, что штатную противоугонную систему пора ремонтировать. Если значок мигает в закрытой машине, значит все в порядке, авто под охраной. Если водитель сел в машину и увидел светящийся значок, — скорее всего, он не сможет завести ТС, поскольку оно не видит ключ иммобилайзера.

Желтый силуэт авто, перечеркнутый вертикально стоящим восклицательным знаком информирует водителя о поломке электропривода. Ошибку можно сбросить, скинув клемму аккумуляторной батареи, но саму проблему придется устранять в автосервисе.

Красная легковушка с открытой дверцей (вид сверху). Обычно таким образом система уведомляет водителя о том, что какая-то из дверей открыта. Но иногда значок загорается без видимой причины — значит, неисправность возникла в концевиках дверей.

Желтая машина (вид сзади) с двумя зигзагообразными линиями у колес. Значок называется «скользкая дорога». Он начинает мигать, когда система стабилизации курсовой устойчивости обнаружит на дороге участок со скользким покрытием и начинает противодействовать пробуксовке путем подтормаживания буксующего колеса и снижения мощности мотора. Пока горит описанное изображение, можно не тревожиться. Если дополнительно появились изображения ключа, треугольника или перечеркнутого значка заноса, — система стабилизации требует ремонта.

Гаечный ключ. Загорается, когда приходит время для очередного технического обслуживания ТС. Этот индикатор чисто информационный, его сбрасывают после ТО.

Индикатор спуска/подъема. Пиктограмма выполнена в виде машины, установленной наклонно вверх либо вниз. Присутствует в моделях, оборудованных системами помощи при трогании с места и поддержания постоянной скорости. Зеленый свет значков свидетельствует об их исправном состоянии.

Предупреждающая группа

Сюда входит 8 значков:

Значок руль. Может гореть желтым и красным цветом. В первом случае индикатор сообщает о необходимости адаптации, во втором (к покрасневшему символу руля прибавляется восклицательный знак) — об отказе системы гидро- или электроусилителя. При этом крутить руль становится тяжело.

Иммобилайзер — автомобильчик с силуэтом ключа по борту. В закрытой машине значок мигает, сигнализируя о нормально работе противоугонной системы. Если он находится в состоянии непрерывного свечения, значит имеет место одна из проблем — не идентифицируется метка ключа, неисправна система противоугона либо не работает иммобилайзер.

Значок ручника — буквенный символ «Р», заключенный в полный круг и две наружные дуги. Загорается в двух случаях: когда машина стоит на ручном тормозе или есть некоторые неисправности — изношены тормозные колодки, обнаружен недостаток тормозной жидкости. Если ручник в ТС электронный, значок загорится при сбое в работе сенсора или концевика.

Значок охлаждающей жидкости — представлен на панели в двух вариантах. Шкала термометра в волнах загорится красным цветом, если в системе охлаждения мотора температура превысит границу допустимого. Изображение расширительного бачка с волной жидкости на дне светится желтым цветом при критическом снижении уровня охлаждающей жидкости с системе. Иногда этот значок выдает ложную информацию, а на самом деле имеет место сбой работы датчика или поплавка в бачке. Если шкала термометра светится синим цветом, мотор не прогрет, и эксплуатировать его на высоких оборотах с нагрузкой не рекомендуется.

Значок омывателя – изогнутая ванночка с фонтанчиком из центра дна. Сообщает о недостаточном объеме жидкости для омывания стекла. Этот индикатор также может вводить в заблуждение водителя, если на контактах сенсора уровня образовался налет. Некоторые производители настраивают в своих моделях датчик на определенный тип стеклоомывающей жидкости. И тогда при попытке смены марки омывателя тоже загорается этот значок.

Индикатор антипробуксовочной системы. В зависимости от марки автомобиля может иметь вид треугольника с восклицательным знаком внутри и скобках снаружи со стрелочкой на левом конце либо группы буквенных символов ASR. Встречается и третье исполнение значка — в виде машинки на скользкой дороге. Если такой значок на панели приборов горит постоянно, система находится в состоянии полного бездействия.

Значок катализатора – имеет вид прямоугольника, разомкнутого по коротким сторонам, над которым поднимается пар. Загорается, когда каталитический элемент перегрет. К этому приводят неисправности в системе зажигания либо плохая пропускная способность сот. Одновременно с загоранием индикатора резко падает мощность двигателя, а при полном выходе катализатора из строя еще и расход топлива резко возрастает.

Значок выхлопных газов. Выполнен в виде схематичного изображения выхлопной трубы, окутанной клубами дыма. Теоретически он должен сигнализировать о сбое в системе фильтрации выхлопных газов. На практике индикатор срабатывает при заправке некачественным топливом и выходе из строя сенсора кислорода. Система отслеживает пропуски воспламенения топливной смеси, приводящие к увеличению содержания вредных веществ в выбросах. Ситуация не требует немедленного реагирования, но и затягивать с поиском причины не следует.

Группа значков, сообщающих о неисправности

Схематичное изображение аккумулятора. Загорается при падении напряжения в бортовой сети. Часто эта неисправность возникает, когда отсутствует заряд АКБ от генератора. Потому-то и называют этот индикатор «значком генератора». У машины с гибридным двигателем под изображением помещают надпись «MAIN».

Красная масленка. Информирует о критическом падении уровня моторного масла. Может загораться при запуске двигателя либо во время движения автомобиля. В некоторых моделях масленка дополнена капелькой, в других – волнами в нижней зоне значка. Могут стоять буквы L (низкий) и H (высокий), надписи min, oil level, senso. Значок загорается, когда сбоит система смазки, упало давление или снизился уровень масла.

Значок подушки. Существует в трех вариациях: в виде красного человечка, сидящего в кресле, с красным кружочком, расположенным перед ним, надписи SPS или AIR/BAG. Горящим значком бортовой компьютер предупреждает водителя, что система пассивной безопасности не работает и при ДТП защиты можно не ждать. Если система безопасности исправна, значок загорается в момент включения зажигания, а затем гаснет. Отсутствие индикации свидетельствует об отключении светодиода подушек безопасности. На это следует обратить внимание во время покупки ТС с пробегом: нерабочий индикатор уличает продавца в попытке скрыть от покупателя серьезной аварии. Если лампочка загорается и гаснет одновременно с ABS или любой другой системой, скорее всего индикатор подушек привязали к ним намеренно с целью создания видимости нормальной работы Airbag.

Значок восклицательный знак в треугольнике или круге со скобками. Он может нести разную информацию. Красный восклицательный знак в круге оповещает о неисправности тормозной системы. Двигаться дальше после такого предупреждения опасно, необходимо сначала выяснить причину срабатывания индикатора. Возможно, водитель оставил поднятым ручной тормоз, или упал уровень тормозной жидкости. А возможно, просто изношены колодки. Не исключено повреждение тормозного шланга — и это самая серьезная поломка, требующая срочного вмешательства мастера.. Но не исключена и ложная тревога, возникшая в результате выхода из строя поплавка.

Значок ABS в кружке. Если он загорелся, значит, появились неполадки в антиблокировочной системе колес. Движение продолжать можно, но надеяться на срабатывание ABS не приходится. На работу тормозов эта проблема влияние не оказывает.

Значок ESP. Включенный индикатор сообщает о сбоях в системе стабилизации. Чаще всего это касается сенсоров угла поворота и включения стоп-сигнала. Самая серьезная поломка — выход из строя датчика давления тормозной системы.

Значок двигателя. По-другому его называют индикатором инжектора или check. Если он горит желтым цветом во время работы мотора, имеет место сбой в электронных системах. Установить причину работы индикатора можно самодиагностикой либо проверкой на компьютере.

Группа информационных индикаторов в машинах с дизельным двигателем

Значок свечей накала. Он похож на двухвитковую винтовую пружину. Загорается, как только водитель включает зажигание. Пока индикатор не погаснет, мотор не запустится.

Значок DPF (Diesel Particulate Filte). Выполнен в виде схематичного изображения фильтра. Если он загорелся, сажевый фильтр выработал свой ресурс и его надо заменить.

Значок, предупреждающий о содержании воды в топливе. На нем изображена бензоколонка с тремя каплями справа от нее. Индикатор может также гореть, когда пришла пора для сервисного обслуживания системы очистки топлива.

Значок EDC. Указывает на поломку в системе электронного управления впрыска дизтоплива. Мотор при этом глохнет либо вовсе не заводится. Причиной неисправности может служить неисправная форсунка, клапан на топливном насосе, завоздушивание ТС или загрязнение топливного фильтра.

Значок T-BELT. Оповещает о необходимости натянуть или заменить ремень ГРМ.

Индикаторы внешних световых приборов

Значок наружного освещения. Зеленое «солнышко» сообщает о нормальной работе фар. Если рядом с этим индикатором загорается второй (желтый) — в виде перечеркнутой лампочки — либо одна из ламп наружного освещения не работает, либо подвох кроется в электросети контура.

Значки ближнего и дальнего света. На картинке — контур профиля фары, из которой вырывается сноп света. Под изображением помещена надпись AUTO. Вместо нее на значке может стоять буква А. Если индикатор горит зеленым светом, система автоматического переключения ближнего и дальнего света активирована.

Значок наклона фар. Похожий на предыдущий индикатор, только без буквенных символов и со стрелками, показывающими вверх и вниз. Горит желтым цветом — значит, неисправна система авторегулирования угла наклона светового луча.

Значок задних фонарей. Если на приборной панели загорелась пиктограмма в виде желтого автомобильчика (вид сверху) с лучами такого же цвета в зоне расположения стоп-сигнала и фонарей заднего хода, значит, хотя бы одна из ламп вышла из строя.

Индикация в автомобилях с автоматической трансмиссией

Значок АТ. Желтая надпись свидетельствует о серьезных поломках в АКПП, Дальнейшее движение автомобиля лучше прекратить.

Значок А/Т Р. Загорается при переводе ручки селектора автомата в режим «Р» (паркинг). Установлен на приборной панели полноприводного ТС, в котором предусмотрен ряд пониженных скоростей. Когда рычаг занимает положение N, автомат блокируется.

Значок аварийного режима. Если в коробке недостаточно масла, перегрев, вышел из строя один из сенсоров или обнаружилась другая проблема, система переводит машину в аварийный режим. Она может двигаться только на минимальной скорости, одной передаче и самых низких оборотах мотора. Цель системы — уберечь АКПП от дальнейшего разрушения.

Что делать, если вышла из строя приборная панель

В моделях известных брендов щиток отказывает крайне редко. Но иногда происходит невероятное, и приборная панель становится безжизненной. Такое может случиться даже с машинами немецкого производства. И не всегда этот казус происходит рядом с сервисным центром.

Действия водителя, попавшего в непростую ситуацию, рассмотрим на примере Opel Corca D. На приборную панель этой модели выведено более 40 значков и индикаторов. Оставшись без их подсказок, водитель перестает контролировать работу всех систем. Продолжать движение в таких условиях рискованно, а вот попробовать устранить проблему самостоятельно можно. Делать надо следующее:

• Заглянуть в салонный блок и проверить состояние плавких предохранителей. Если в бортовой сети произошел скачок напряжения, они могли перегореть.
• Проверить электропроводку на предмет расшатываний и растрескиваний, повреждений, окисления клемм.
• Проконтролировать подачу питания от ЭБУ на панель.

Если перечисленные действия не принесли результатов, придется снимать приборку. Панель «Корсы» демонтируют в следующем порядке:

• Минусовую клемму отсоединяют от аккумулятора.
• Аккуратно поддевают подушку безопасности и отключают ее. Работать надо осторожно,
• Сняв открывшийся фиксатор, вынимают с посадочного места руль.
• Демонтируют кожухи рулевой рейки. Они фиксируются с помощью пластиковых зажимов,поэтому действовать надо очень осторожно.
• Вооружившись отверткой, откручивают нижнюю часть пластика и снимают его с автомобиля.
• Пластиковую накладку отщелкивают и тоже удаляют.
• Открывшиеся крепежные винты откручивают и отодвигают в сторону щиток.
• Отключают контактную группу проводов и снимают приборную панель с машины.

Сборка производится в обратном порядке. Все клеммы тщательно фиксируются. Обычно после переборки панель функционирует нормально. Если и в этом случае ситуация не изменилась, придется отправляться к мастеру.

Значки на приборной панели

Водители уведомляются о неисправностях в различных системах автомобиля с помощью значков на приборной панели. Не всегда интуитивно можно расшифровать значение таких огненных значков, так как не все автолюбители хорошо знакомы с автомобилями. Также на разных автомобилях может отличаться графическое обозначение самого значка тотала. Стоит отметить, что не все индикаторы на панели просто указывают на критическую неисправность. Индикация лампочек под значками разделена по цвету на 3 группы:

Красные значки указывают на опасность, а если какой-либо символ загорается красным, следует обратить внимание на сигнал бортового компьютера, чтобы предпринять быстрые действия по устранению неполадок. Иногда они не так критичны, и продолжать движение автомобиля при горящем таком значке на панели можно, а иногда и не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости предпринять какие-либо действия по управлению автомобилем или его ремонту.

Зеленые световые индикаторы информируют о сервисных функциях автомобиля и их активности.

Вот список часто задаваемых вопросов и разбивка того, что означает значок записи на панели инструментов.

Содержание

1. Информационные значки
2. Предупреждающие значки на панели
3. Сообщающие о неисправности
4. Что означают цвета иконок на приборной панели
5. Значки на приборной панели
6. Что означает снежинка на приборной панели
7. Что означают значки на приборной панели
8. Указатели приборной панели
9. Обозначения на приборной панели
10. Предупреждающие значки на панели
11. Индикаторы неисправности

Значок автомобиля может светиться по-разному, бывает, что горит значок «автомобиль с гаечным ключом», значок «автомобиль с замком» или восклицательный знак. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (автомобиль с ключом), он информирует о неполадках в двигателе (часто неисправность какого-либо датчика) или электронной части трансмиссии. Чтобы выяснить точную причину, потребуется провести диагностику.

Загорелась красная машина с замком, значит возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок мигает при запертой машине, то все в норме . — машина заперта.

Желтый индикатор автомобиля с восклицательным знаком уведомляет водителя гибридного автомобиля о проблеме с электрической трансмиссией. Сброс ошибки сбросом клеммы аккумулятора проблему не решит; нужна диагностика.

Все привыкли видеть горящий значок открытой двери, когда открыта одна дверь или крышка багажника, но если все двери закрыты, а лампочка одной или четырех дверей все еще горит, часто проблему приходится искать в дверных переключателях. (проводные контакты).

Значок скользкой дороги мигает, когда система контроля устойчивости обнаруживает скользкую дорогу и активируется для предотвращения заноса путем снижения мощности двигателя и торможения пробуксовывающего колеса. Волноваться в такой ситуации не стоит. Но когда рядом с таким индикатором появился ключ, треугольник или перечеркнутый значок конька, значит система стабилизации неисправна.

Значок гаечного ключа появляется на табло, когда пришло время починить машину. Это информационный индикатор, который сбрасывается после технического обслуживания.

Предупреждающие значки на панели

Значок рулевого колеса может светиться двумя цветами. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения руля с восклицательным знаком уже стоит беспокоиться о выходе из строя ГУР или системы ЭУР. Когда красный руль горит, вероятно, будет очень трудно повернуть руль.

Значок иммобилайзера обычно мигает, когда автомобиль заперт; в этом случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но есть 3 основные причины, если постоянно горит лампочка иммо: не активирован иммобилайзер, не считывается метка ключа или неисправна противоугонная система.

Значок стояночного тормоза загорается не только при активации (поднятии) рычага стояночного тормоза, но и при износе тормозных колодок или необходимости доливки/замены тормозной жидкости. В автомобиле с электронным стояночным тормозом лампа стояночного тормоза может загореться из-за неисправного концевого выключателя или датчика.

Значок хладагента имеет несколько вариантов и в зависимости от того, какой из них активирован, соответственно делать выводы о проблеме. Красная лампочка со шкалой термометра указывает на повышение температуры в системе охлаждения двигателя, а вот желтый расширительный бачок с рябью говорит о низком уровне охлаждающей жидкости в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда перегорает при низком уровне, возможно, просто «сбой» датчика или поплавка в расширительном бачке.

Значок омывателя указывает на низкий уровень жидкости в расширительном бачке омывателя ветрового стекла. Такой индикатор загорается не только при действительном падении уровня, но и при засорении датчика уровня (залипание контактов датчика из-за некачественной жидкости), подавая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости омывателя ветрового стекла.

Значок ASR является индикатором Положения о борьбе с вращением. Электронный блок этой системы работает в паре с датчиками ABS. Когда этот индикатор горит постоянно, это означает, что ASR не работает. На разных автомобилях такой значок может выглядеть по-разному, но чаще всего в виде восклицательного знака в треугольнике со стрелкой вокруг него или самой надписи, либо в виде автомобиля на скользкой дороге.

Значок катализатора часто загорается при перегреве каталитического элемента и часто сопровождается резким падением мощности двигателя. Такой перегрев может возникнуть не только из-за плохой работы элемента, но и при наличии проблем с системой зажигания. Когда катализатор выходит из строя, это добавит много расхода топлива горящей лампочке.

Значок отработавших газов, согласно информации в мануале, указывает на неисправность в системе очистки отработавших газов, но, как правило, такая лампочка начинает загораться после некачественной заправки или ошибки датчика лямбда-зонда. Система фиксирует пропуски воспламенения смеси, в результате чего увеличивается содержание вредных веществ в выхлопных газах, и как следствие загорается лампочка «выхлопные газы» на приборной панели. Проблема не критична, но следует провести диагностику для выяснения причины.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто эта проблема связана с недостаточным зарядом батареи генератора, поэтому его еще можно назвать «значок генератора». На автомобилях с гибридным двигателем этот указатель дополняется надписью «ГЛАВНЫЙ» внизу.

Значок масла, также известный как красная масленка, указывает на падение уровня масла в двигателе автомобиля. Этот значок загорается при запуске двигателя и не гаснет через несколько секунд или может загореться во время движения. Этот факт свидетельствует о проблемах в системе смазки либо о падении уровня или давления масла. Значок масла на панели может быть с каплей или с волнами внизу, в некоторых автомобилях индикатор дополняется надписью min, senso, уровень масла (надписи желтого цвета) или просто буквами L и H (характеризующими низкий и высокий уровень масла).

Значок подушки безопасности может подсвечиваться несколькими способами: как красная надпись SRS и AIRBAG, так и «красный человечек с ремнем безопасности» и кружок перед ним. Когда на приборной панели загорается один из этих значков подушек безопасности, это бортовой компьютер оповещает о неисправности в системе пассивной безопасности и в случае аварии подушки безопасности не сработают. О причинах, почему загорается знак подушки и как устранить проблему, читайте в статье на сайте.

Значок восклицательного знака может выглядеть по-разному, и соответственно его значение также будет другим. Так, например, когда горит красный (!) в круге, это свидетельствует о неисправности тормозной системы и желательно не продолжать движение до выяснения причины ее появления. Они могут быть самыми разными: поднят ручник, износились тормозные колодки или упал уровень тормозной жидкости. Низкий уровень просто опасен, ведь причина может быть не только в сильно изношенных колодках, в результате чего при нажатии на педаль жидкость расходится по системе, а поплавок дает сигнал о низком уровне, ля тормозной шланг может где-то повредиться, а это гораздо серьезнее. Хотя очень часто

Еще восклицательный знак может светиться в виде знака «внимание», как на красном фоне, так и на желтом фоне. Когда загорается желтый знак «внимание», он сообщает о неисправности в электронной системе стабилизации, а если он на красном фоне, то просто о чем-то предупреждает водителя, причем, как правило, на табло загорается поясняющий текст дисплей приборной панели или совмещенный с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого во всех автомобилях он означает одно и то же: неисправность в системе АБС и то, что антиблокировочная система тормозов в данный момент не работает. О причинах, почему не работает АБС, вы можете узнать в нашей статье. При этом движение можно осуществлять, но на срабатывание АБС рассчитывать не приходится, тормоза будут работать в обычном режиме.

Значок ESP может периодически мигать или гореть постоянно. Лампочка с такой надписью говорит о проблемах с системой стабилизации. Индикатор Электронной Программы Стабильности, как правило, загорается по одной из двух причин: вышел из строя датчик угла поворота руля, или датчик зажигания стоп-сигнала (он же «лягушка») приказал жить давно. Хотя есть и более серьезная проблема, например, засорился датчик давления в тормозной системе.

Значок двигателя, который некоторые водители могут называть «значком форсунки» или галочкой, может быть желтым, когда двигатель работает. Сообщает о наличии ошибок в работе двигателя и неисправностях его электронных систем. Для определения причины его появления на экране приборной панели проводится самодиагностика или компьютерная диагностика.

На приборной панели дизельного автомобиля может загореться значок свечи накаливания, значение такого индикатора точно такое же, как и значок галочки на бензиновых автомобилях. При отсутствии ошибок в памяти электронного блока значок спирали должен погаснуть после прогрева двигателя и погасания свечей. Как проверить свечи накаливания читайте здесь.

Данный материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих автомобилей, вы можете самостоятельно разобраться в основных символах приборной панели автомобиля и не бить тревогу, увидев, что значок на панели снова загорается.

На приборной панели любого автомобиля есть сигнальные значки, информирующие водителя о работе тех или иных механизмов, а также о неисправностях.

Эти значки помогут вам быть в курсе того, что происходит с вашим автомобилем.

В последние годы датчики превратились из обычных лампочек в различные светящиеся значки, которые легко понять, легко увидеть, и в целом эти датчики стали намного информативнее.

Разные индикаторы имеют разный цвет.

Что означают цвета иконок на приборной панели

Как правило, красный цвет указывает на серьезную проблему или нерешенную проблему безопасности. Красный также используется для обозначения важных напоминаний.

Значки обычно окрашены в желтый или оранжевый цвет, указывая на то, что конкретная часть автомобиля нуждается в ремонте или обслуживании. Однако, если значок этого цвета начинает мигать, следует как можно скорее обратиться в мастерскую.

Зеленый или синий

Иконки этого цвета используются только для предоставления водителю дополнительной информации о стабильной работе системы.

* Как только загорится красный или желтый свет, не ждите, пока загорятся остальные, ведь чем дольше вы откладываете посещение гаража, тем больше рискуете получить еще более серьезную поломку автомобиля, что в свою очередь может привести к очень неприятным последствиям.

* Старайтесь проводить периодический технический осмотр, что поможет избежать непредвиденных поломок. Всегда обращайте внимание на значки приборной панели, и вы будете в курсе работы всех систем автомобиля.

Значки на приборной панели

1. Включены передние противотуманные фары.

2. Такой индикатор может означать: неисправность электроусилителя или гидроусилителя руля.

3. Задние противотуманные фары включены.

4. Индикатор низкого уровня жидкости омывателя ветрового стекла.

5. Тормозные колодки изношены и требуют замены.

6. Индикатор, информирующий о включенной системе поддержания постоянной скорости (круиз-контроль).

7. Работающие указатели поворота.

8. Индикатор активного света и датчика дождя.

9. Индикатор, указывающий на отрицательную температуру наружного воздуха.

10. Информационное сообщение.

11. Индикатор свечи накаливания.

Что означает снежинка на приборной панели

12. Индикатор, информирующий о том, что на улице холодно и возможно обледенение.

13. Обнаружение бесконтактного ключа.

14. Ключ не найден.

15. Индикатор, информирующий о разрядке батарейки ключа.

16. Опасный сближение с другим транспортным средством.

17. Выжмите педаль сцепления.

18. Этот индикатор говорит вам нажать на педаль тормоза, чтобы разблокировать автоматическую коробку передач.

19. Индикатор блокировки рулевой колонки.

20. Дальний свет включен.

21. Этот индикатор информирует об уровне падения давления воздуха (в одном или нескольких колесах) более 25% от номинального значения.

22. Внешнее освещение включено.

23. Проблемы с наружным освещением.

24. Индикатор неисправности стоп-сигнала.

25. Сигнализатор сажевого фильтра.

Индикатор, сигнализирующий о неполадках с выхлопом из-за сажевого фильтра.

Что означают значки на приборной панели

26. Предупреждающий индикатор сцепки с прицепом.

27. Предупреждающий индикатор пневматической подвески.

28. Индикатор смены полосы движения.

29. Сигнализатор перегрева каталитического нейтрализатора.

30. Индикатор, указывающий, что ремень безопасности не пристегнут.

А такой индикатор предупреждает о том, что ремни безопасности задних пассажиров не пристегнуты.

31. Если загорается значок стояночного тормоза, это может означать одно из трех:

* Рычаг ручного тормоза поднят.

* Износ тормозных колодок.

* Низкий уровень тормозной жидкости — необходимо долить или заменить.

Если автомобиль оснащен электронным стояночным тормозом, этот индикатор сообщает о проблеме с концевым выключателем или датчиком.

32. Индикатор заряда аккумулятора.

33. Индикатор помощи при парковке.

34. Индикатор, указывающий на необходимость технического обслуживания.

35. Адаптивные фары в комплекте.

36. Проблемы с системой автоматического наклона фар.

37. Проблемы с задним крылом.

38. Такой индикатор можно встретить на кабриолетах и ​​сигнализирует о проблеме с крышей автомобиля.

39. Возникла проблема с подушкой безопасности.

Указатели приборной панели

40. У красного восклицательного знака может быть несколько объяснений, и выглядит он по-разному:

* Если знак в кружке, проблема с тормозной системой. Лучше остановиться и не продолжать.

* Стояночный тормоз активирован.

* Износ тормозных колодок.

* Низкий уровень тормозной жидкости. Это самая неприятная проблема, так как тормозной шланг мог быть поврежден.

Чаще всего этот индикатор загорается, если неисправен поплавок (датчик уровня).

На некоторых машинах этот индикатор сопровождается словом «ТОРМОЗ» (пер. Brake), но суть его остается прежней.

41. В топливном фильтре обнаружена вода.

42. Side Airbag Off — переводится как «Боковая подушка безопасности выключена». Эти же значки могут указывать на то, что передняя подушка безопасности отключена.

43. Обнаружена неисправность.

44. Включен ближний свет фар.

45. Индикатор указывает на загрязнение воздушного фильтра.

46. ​​Включен режим экономии топлива. На разных машинах этот индикатор выглядит по-разному.

Обозначения на приборной панели

47. Индикаторы систем помощи и безопасности

Водители уведомляются о неисправностях в различных системах автомобиля с помощью значков на приборной панели. Не всегда интуитивно можно расшифровать значение таких огненных значков, так как не все автолюбители хорошо знакомы с автомобилями. Также на разных автомобилях может отличаться графическое обозначение одного и того же значка. Стоит отметить, что не все индикаторы на панели просто указывают на критическую неисправность. Индикация лампочек под значками разделена по цвету на 3 группы:

• Красные значки указывают на опасность, а если какой-либо символ загорается красным, следует обратить внимание на сигнал бортового компьютера, чтобы предпринять быстрые действия по устранению неполадок. Иногда они не так критичны, и продолжать движение автомобиля при горящем таком значке на панели можно, а иногда и не стоит.
• Желтые индикаторы предупреждают о неисправности или необходимости предпринять какие-либо действия по управлению автомобилем или его ремонту.
• Зеленые световые индикаторы информируют о сервисных функциях автомобиля и их активности.

Приводим список часто задаваемых вопросов и расшифровку значков и индикаторов на панели приборов.

Нанесено множество значков с эмблемой-силуэтом автомобиля. В зависимости от дополнительных элементов этот показатель может иметь разное значение.

Когда горит такой индикатор (автомобиль с ключом), он информирует о неполадках в двигателе (часто неисправность какого-либо датчика) или электронной части трансмиссии. Чтобы выяснить точную причину, потребуется провести диагностику.

Загорелась красная машина с замком, значит возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок мигает при запертой машине, то все в норме . — машина заперта.

Желтый индикатор автомобиля с восклицательным знаком уведомляет водителя гибридного автомобиля о проблеме с электрической трансмиссией. Сброс ошибки сбросом клеммы аккумулятора проблему не решит; нужна диагностика.

Все привыкли видеть горящий значок открытой двери, когда открыта одна дверь или крышка багажника, но если все двери закрыты, а лампочка одной или четырех дверей все еще горит, часто проблему приходится искать в дверных переключателях. (проводные контакты).

Значок скользкой дороги мигает, когда система контроля устойчивости обнаруживает скользкую дорогу и активируется для предотвращения заноса путем снижения мощности двигателя и торможения пробуксовывающего колеса. Волноваться в такой ситуации не стоит. Но когда рядом с таким индикатором появился ключ, треугольник или перечеркнутый значок конька, значит система стабилизации неисправна.

Значок гаечного ключа появляется на табло, когда пришло время починить машину. Это информационный индикатор, который сбрасывается после технического обслуживания.

Предупреждающие значки на панели

Значок рулевого колеса может светиться двумя цветами. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения руля с восклицательным знаком уже стоит беспокоиться о выходе из строя ГУР или системы ЭУР. Когда красный руль горит, вероятно, будет очень трудно повернуть руль.

Значок иммобилайзера обычно мигает, когда автомобиль заперт; в этом случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но есть 3 основные причины, если постоянно горит лампочка иммо: не активирован иммобилайзер, не считывается метка ключа или неисправна противоугонная система.

Значок стояночного тормоза загорается не только при активации (поднятии) рычага стояночного тормоза, но и при износе тормозных колодок или необходимости доливки/замены тормозной жидкости. В автомобиле с электронным стояночным тормозом лампа стояночного тормоза может загореться из-за неисправного концевого выключателя или датчика.

Значок хладагента имеет несколько вариантов и в зависимости от того, какой из них активирован, соответственно делать выводы о проблеме. Красная лампочка со шкалой термометра указывает на повышение температуры в системе охлаждения двигателя, а вот желтый расширительный бачок с рябью говорит о низком уровне охлаждающей жидкости в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда перегорает при низком уровне, возможно, просто «сбой» датчика или поплавка в расширительном бачке.

Значок омывателя указывает на низкий уровень жидкости в расширительном бачке омывателя ветрового стекла. Такой индикатор загорается не только при действительном падении уровня, но и при засорении датчика уровня (залипание контактов датчика из-за некачественной жидкости), подавая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости омывателя ветрового стекла.

Значок ASR является индикатором Положения о борьбе с вращением. Электронный блок этой системы работает в паре с датчиками ABS. Когда этот индикатор горит постоянно, это означает, что ASR не работает. На разных автомобилях такой значок может выглядеть по-разному, но чаще всего в виде восклицательного знака в треугольнике со стрелкой вокруг него или самой надписи, либо в виде автомобиля на скользкой дороге.

Значок катализатора часто загорается при перегреве каталитического элемента и часто сопровождается резким падением мощности двигателя. Такой перегрев может возникнуть не только из-за плохой работы элемента, но и при наличии проблем с системой зажигания. Когда катализатор выходит из строя, это добавит много расхода топлива горящей лампочке.

Значок отработавших газов, согласно информации в мануале, указывает на неисправность в системе очистки отработавших газов, но, как правило, такая лампочка начинает загораться после некачественной заправки или ошибки датчика лямбда-зонда. Система фиксирует пропуски воспламенения смеси, в результате чего увеличивается содержание вредных веществ в выхлопных газах, и как следствие загорается лампочка «выхлопные газы» на приборной панели. Проблема не критична, но следует провести диагностику для выяснения причины.

Индикаторы неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто эта проблема связана с недостаточным зарядом батареи генератора, поэтому его еще можно назвать «значок генератора». На автомобилях с гибридным двигателем этот указатель дополняется надписью «ГЛАВНЫЙ» внизу.

Значок масла, также известный как красная масленка, указывает на падение уровня масла в двигателе автомобиля. Этот значок загорается при запуске двигателя и не гаснет через несколько секунд или может загореться во время движения. Этот факт свидетельствует о проблемах в системе смазки либо о падении уровня или давления масла. Значок масла на панели может быть с каплей или с волнами внизу, в некоторых автомобилях индикатор дополняется надписью min, senso, уровень масла (надписи желтого цвета) или просто буквами L и H (характеризующими низкий и высокий уровень масла).

Значок подушки безопасности может подсвечиваться несколькими способами: как красная надпись SRS и AIRBAG, так и «красный человечек с ремнем безопасности» и кружок перед ним. Когда на приборной панели загорается один из этих значков подушек безопасности, это бортовой компьютер оповещает о неисправности в системе пассивной безопасности и в случае аварии подушки безопасности не сработают. О причинах, почему загорается знак подушки и как устранить проблему, читайте в статье на сайте.

Значок восклицательного знака может выглядеть по-разному, и соответственно его значение также будет другим. Так, например, когда горит красный (!) в круге, это свидетельствует о неисправности тормозной системы и желательно не продолжать движение до выяснения причины ее появления. Они могут быть самыми разными: поднят ручник, износились тормозные колодки или упал уровень тормозной жидкости. Низкий уровень просто опасен, ведь причина может быть не только в сильно изношенных колодках, в результате чего при нажатии на педаль жидкость расходится по системе, а поплавок дает сигнал о низком уровне, ля тормозной шланг может где-то повредиться, а это гораздо серьезнее. Хотя очень часто

Еще восклицательный знак может светиться в виде знака «внимание», как на красном фоне, так и на желтом фоне. Когда загорается желтый знак «внимание», он сообщает о неисправности в электронной системе стабилизации, а если он на красном фоне, то просто о чем-то предупреждает водителя, причем, как правило, на табло загорается поясняющий текст дисплей приборной панели или совмещенный с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого во всех автомобилях он означает одно и то же: неисправность в системе АБС и то, что антиблокировочная система тормозов в данный момент не работает. О причинах, почему не работает АБС, вы можете узнать в нашей статье. При этом движение можно осуществлять, но на срабатывание АБС рассчитывать не приходится, тормоза будут работать в обычном режиме.

Значок ESP может периодически мигать или гореть постоянно. Лампочка с такой надписью говорит о проблемах с системой стабилизации. Индикатор Электронной Программы Стабильности, как правило, загорается по одной из двух причин: вышел из строя датчик угла поворота руля, или датчик зажигания стоп-сигнала (он же «лягушка») приказал жить давно. Хотя есть и более серьезная проблема, например, засорился датчик давления в тормозной системе.

Значок двигателя, который некоторые водители могут называть «значком форсунки» или галочкой, может быть желтым, когда двигатель работает. Сообщает о наличии ошибок в работе двигателя и неисправностях его электронных систем. Для определения причины его появления на экране приборной панели проводится самодиагностика или компьютерная диагностика.

На приборной панели дизельного автомобиля может загореться значок свечи накаливания, значение такого индикатора точно такое же, как и значок галочки на бензиновых автомобилях. При отсутствии ошибок в памяти электронного блока значок спирали должен погаснуть после прогрева двигателя и погасания свечей.

Данный материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих автомобилей, вы можете самостоятельно разобраться в основных символах приборной панели автомобиля и не бить тревогу, увидев, что значок на панели снова загорается.

Ниже перечислены почти все возможные датчики на панели приборов и их значение

1. Противотуманные фары (передние).

2. Неисправен гидроусилитель руля.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок круиз-контроля.

7. Включите сигналы.

8. Датчик дождя и света.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не найден.

15. Необходимо заменить батарейку ключа.

16. Опасное сокращение дистанции.

17. Выжмите педаль сцепления.

18. Нажмите на педаль тормоза.

19. Замок рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение о сажевом фильтре.

26. Предупреждение о сцепке с прицепом.

27. Предупреждение о пневматической подвеске.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристегнутый ремень безопасности.

31. Стояночный тормоз активирован.

32. Отказ батареи.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные фары.

36. Неисправность фар с автоматическим наклоном.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность стояночного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности выключена.

44. Фары ближнего света.

45. Грязный воздушный фильтр.

46.​​Режим экономии топлива.

47. Система помощи при спуске.

48. Высокая температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Дверь открыта.

52. Капот открыт.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Багажник открыт.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Отказ двигателя.

63. Обогрев заднего стекла.

64. Автоматическая мойка лобового стекла.



Обозначение значков на панели приборов: контрольные лампы

Доброго времени суток, уважаемые коллеги и читатели блога! Современный автомобиль является настолько сложным с технической точки зрения устройством, что мало кто доподлинно разбирается в его конструкции. Ежегодно он наполняется все большим количеством электроники на борту, функционал которой требует времени для того, чтобы освоиться с ней. Большинство приборов и систем оснащаются собственными индикаторами, которые выводят на приборную панель. Они сигнализируют о том, как именно работает тот или иной прибор и о моменте возникновения неисправности, а также выдают сообщения тревоги. Обозначение значков на панели приборов — тема нашего сегодняшнего обсуждения.

Оглавление

•    Для чего выводятся индикаторы на панель
•    Цвет сигнала
•    Как отслеживать работу жизненно важных систем
•    Другие важные значки и обозначения
•    Почему необходимо следить за изображениями на «приборке»

   Для чего выводятся индикаторы на панель

Основным назначением таких значков является информирование водителя обо всех потенциально возможных неисправностях, а также о работе ключевых и вспомогательных автомобильных механизмов. Если вспомнить приборную панель автомобилей ВАЗ советской эпохи, то первое, что приходит на ум — это простота и аскетизм.

Даже сами индикаторы были примитивными в виде лампочек желтого или красного цвета. Однако и они выполняли свою важную миссию, конечно, если работали исправно. Со временем индикаторы становились все более привлекательными и эффективными. Эра цифрования коснулась и этих модулей, делая их не просто эргономичными, но целыми элементами, украшающими приборную панель и внутренний интерьер современной машины.

   Цвет сигнала

Теперь рассмотрим описание основных индикаторов, а также тех критериев, по которым они выведены на «приборку». Их понимание позволит водителю быстрее разобраться во всем их многообразии.

Одним из наиболее важных моментов является цвет лампочки. Красный цвет сигнализатора на автомобиле свидетельствует о потенциальных угрозах жизненно важных систем автомобиля, например, давлению масла или уровню охлаждающей жидкости. Если цвет желтый либо оранжевый, значит, близится срок ремонта или замены того или другого элемента.

Зеленый индикатор никакой опасности не обозначает. Его основное предназначение — информирование водителя о том, что система работает исправно, поэтому таких обозначений бояться не следует.

   Как отслеживать работу жизненно важных систем

Теперь поговорим о наиболее важных и потенциально опасных символах, на которые требуется обращать внимание в первую очередь:

• «масленка», загорается в том случае, если уровень давления масла падает ниже предельно допустимого уровня. При повороте ключа в замке зажигания значок может загораться, но в последующие секунды должен потухнуть. Если лампа продолжает гореть, то причины и способы устранения можно посмотреть тут;
• кружок красного цвета с восклицательным знаком внутри загорается тогда, когда водитель пользуется стояночным тормозом (ручным). Во всех других случаях его появление говорит о неисправностях тормозной системы, а потому необходимо немедленно ехать на СТО, так как с тормозами штуки плохи;
• стилизованное изображение термометра со шкалой относится к системе охлаждения автомобиля. Если значок красного цвета, это может говорить о закипании двигателя. В таком случае необходимо остановить его работу, дать ему остыть и проверить повторно. Мигание индикатора может свидетельствовать о проблемах по электрической части;
• изображение аккумуляторной батареи подскажет нам о падении уровня напряжения в бортовой сети. Если оно появляется не при запуске, а во время следования на скорости, то, возможно, проблемы в работе генератора, который предназначен для заряда батареи при движении.

   Другие важные значки и обозначения

Еще один сигнализатор, который устанавливается на всех современных авто, в том числе, и Фольксваген, носит название «CHECK» или «CHECK ENGINE». Он подсказывает, что одна из систем или важнейших деталей двигателя неисправна. Как правило, речь идет о нестабильной работе мотора (троении), неисправностях зажигания, слабом крутящем моменте, некачественном составе горючей смеси.

Тем водителям, которые периодически забывают закрыть крышку топливного бака, следует обращать внимание на значок автомобиля с незакрученной крышкой. Этим индикатором оснащены многие модели современных импортных транспортных средств. Предусмотрены и обозначения, которые подсказывают, что настал момент прохождения планового технического осмотра. Они могут быть разными, но чаще всего имеют изображение автомобиля с надписью SERVICE внизу.

Значительное распространение автоматических трансмиссий привело к появлению различных вариаций значков. Самый простой из них выглядит, как желтые литеры АТ на фоне черного квадрата. Может встречаться также обозначение А/Т OIL Temp и другие. Все, что связано с этим, может означать недостаточный уровень масла в коробке-автомате, ее перегреву или режиму блокировки. Как и в случае с двигателем, всем значкам, которые отображают работоспособность трансмиссии, необходимо уделять первостепенное внимание.

Современные машины могут похвастаться множеством систем безопасности, которых не было ранее. Уже у всех на слуху такие понятия, как антипробуксовочная, антиблокировочная системы, система стабилизации авто и так далее. Если буквенные обозначения подсвечены зеленым, это говорит о том, что системы функционируют в штатном режиме. Желтый цвет подскажет отключение системы или наличие каких-либо сбоев в ее работе.

   Почему необходимо следить за изображениями на «приборке»

Описывать подробно привычные индикаторы не будем. Кратко напомню, что значок бензоколонки говорит о недостаточном уровне топлива и необходимости дозаправки в ближайшее время. Если изображен автомобиль с распахнутыми настежь дверями, значит, капот, багажник или какая-то дверь недозакрыта так, как следует.

К основным индикаторам, которые постоянно горят одним и тем же цветом на табло, необходимо привыкнуть, но регулярно проверять их состояние. Любое отклонение сигнализирует о том, что функциональные способности автомобиля следует проверить. В одних случаях речь может идти о доливке масла или тосола, обрыве электропроводки, перегорании датчика, а в других — о дорогостоящем ремонте, если своевременно не предпринять меры.

Для тех, кто хочет ознакомиться со всеми без исключения значками на различных типах транспортных средств, буди то Тойота, Ниссан или авто любой другой марки, есть многочисленные фото изображения в сети. Не забывайте, что только регулярное обслуживание и технический контроль помогут защитить Ваше авто от потенциальных и опасных неисправностей на дороге. Будьте внимательны и на этом до встречи!

С уважением, автор блога Андрей Кульпанов

Просмотры:4798

0Нравится

Поделиться

Сигнальные лампы приборной панели | Parts Matter™

Расшифровка приборной панели

По мере того, как автомобили становятся более совершенными, появляются и их дисплеи на приборной панели. Благодаря множеству символов и сигнальных ламп ваш автомобиль похож на передовой компьютер на колесах, способный сообщить вам, когда что-то не так.

Система управления полетом вашего автомобиля, приборная панель обладает обширными знаниями — если вы знаете, что искать. В то время как некоторые сигнальные огни общеизвестны, существует много новых, с которыми вы, возможно, не знакомы.

Некоторые сигнальные лампы требуют немедленного внимания, другие могут подождать. Ты знаешь разницу? Используйте это удобное руководство, чтобы узнать, что ваш автомобиль пытается вам сказать.

Основы

Цвет сигнальной лампы может указать на серьезность проблемы. Красный свет обычно указывает на критическую проблему, требующую немедленного внимания. Желтый или оранжевый свет сигнализирует о том, что в ближайшее время может потребоваться ремонт или обслуживание. Синий или зеленый свет может указывать на то, что определенная система работает.

Производители автомобилей используют более 100 различных сигнальных лампочек на приборной панели. Хотя есть лампы для каждой мыслимой системы и ситуации, их можно разбить на пять основных категорий: двигатель, тормоза, безопасность, освещение, а также система стабилизации и контроля тяги. Также перечислены некоторые фонари, предназначенные специально для электрических/гибридных автомобилей. Ознакомьтесь с некоторыми из наиболее распространенных источников света из каждой категории.

Обратите внимание, что все автомобили разные и могут не иметь одинаковых сигнальных ламп, показанных ниже. Для получения конкретной информации о сигнальных лампах на вашем автомобиле обратитесь к руководству пользователя.



Двигатель

Индикатор проверки двигателя
Если этот индикатор продолжает гореть после запуска двигателя, это может указывать на проблему с двигателем. Ознакомьтесь с этой статьей, чтобы узнать, что делать, если этот индикатор горит.

Моторное масло
Если загорается, это указывает на неисправность. Остановите автомобиль и проверьте уровень масла.


Температура охлаждающей жидкости двигателя
Загорается, если температура охлаждающей жидкости двигателя становится слишком высокой. Прочтите эту статью, чтобы узнать, как избежать перегрева двигателя.


Аккумулятор
Если это загорается, это указывает на проблему с аккумулятором. Проверьте свой автомобиль, прежде чем он оставит вас в затруднительном положении.

Тормоза

Тормозная система
Загорается при неисправности тормозов или низком уровне тормозной жидкости. Также может загораться, если вы едете с включенным стояночным тормозом. Они могут отображаться вместе или как отдельные индикаторы тормозной системы и стояночного тормоза. Подробнее о том, что делать, если загорелся стоп-сигнал, читайте в этой статье.


Антиблокировочная система тормозов
Этот индикатор загорается при неисправности системы ABS или загорается при активации ABS.

Безопасность


Пристегнуть ремень безопасности
Загорается и звучит как напоминание о необходимости пристегнуть ремень безопасности.



Фронтальная подушка безопасности
Должна кратковременно загораться при запуске автомобиля. Если он не горит, мигает или горит постоянно, возможно, возникла проблема, которую необходимо проверить.



Дверь приоткрыта
Загорается, если зажигание включено и одна из дверей не полностью закрыта.


Низкий уровень топлива
Загорается, когда уровень бензина становится низким.


Низкое давление в шинах
Загорается при низком давлении в шинах. По возможности проверьте давление во всех шинах.


Фары


Сигналы поворота
Загорается при включении левого или правого указателя поворота.


Противотуманные фары
Загорается при включении противотуманных фар.


Дальний свет
Загорается при включении дальнего света.



Габаритные огни
При включении габаритных огней они загораются.



Дневные ходовые огни
Загорается, когда включены дневные ходовые огни.



Не горит лампа
Включается при неработающем наружном освещении.



Аварийные огни
Загорается, когда включены аварийные огни.

Система курсовой устойчивости и контроля тяги


Круиз-контроль
Загорается при использовании круиз-контроля.



Контроль тяги и устойчивости
Кратковременно загорается при запуске.



Traction & Stability Control Off
Горит, если вы отключили систему курсовой устойчивости.

Электрические/гибридные автомобили


Предупреждение о низком заряде батареи
Загорается, когда необходимо зарядить электромобиль.


Индикатор зарядки
Загорается, когда батарея заряжается.


Режим EV
Загорается, когда автомобиль работает в режиме электромобиля.

Делиться

Я принимаю Отправить Отправить

Узнайте больше о качественных автозапчастях, найдите автомобильную запчасть или найдите местную автомастерскую уже сегодня.

Содержимое, содержащееся в этой статье, предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

НазадВернуться к По цифрам

Делиться

Я принимаю Отправить Отправить

Индикаторы приборной панели BMW | Сервисный центр Westlake BMW

Что означают индикаторы на приборной панели?

BMW из отдела обслуживания Westlake

Подробнее

Запись на обслуживание

График обслуживания

Специальные сервисные программы BMW

Действующие купоны на обслуживание

СВЕТОВАЯ НАПРАВЛЯЮЩАЯ ПРИБОРНОЙ ПАНЕЛИ – СЕРВИС BMW В WESTLAKE

Ваш BMW связывается с вами с помощью сигнальных ламп на приборной панели или символов на приборной панели. Пожалуйста, обрати внимание; приведенные ниже индикаторы приборной панели BMW могут различаться по внешнему виду в зависимости от модели.



Как правило, цвет светящегося символа указывает на серьезность проблемы.

Красный: однократное загорание указывает на проблему, требующую немедленного внимания.

Оранжевый: обычно указывает на менее срочную проблему, например, требуется техническое обслуживание автомобиля.

Другие цвета символов, такие как синий и зеленый, предоставляют водителю такую ​​информацию, как световые и индикаторы.

Мигающие сигнальные лампы информируют водителя о неотложной проблеме.

Контрольные лампы приборной панели BMW не следует воспринимать легкомысленно. Свяжитесь с нами, чтобы запланировать обслуживание для правильной диагностики вашего BMW. Важно ознакомиться с этим руководством.





BMW Сигнальные лампы фар

1.  Передняя противотуманная фара включена.

2.  Включен задний противотуманный фонарь.

3. Указывает, что сигнал включен. Когда вы опускаете сигнальный рычаг, левый поворот указывает на поворот саги, когда вы поднимаете его.

4.  Включены фары дальнего света.

5.  Указывает на то, что короткие фары и стоп-сигналы включены.

6. Указывает на неисправность любого из стояночных, тормозных, задних противотуманных, сигнальных ламп, освещения салона или освещения номерного знака.

7.  Внешний стоп-сигнал указывает на неисправность лампы.

8.  Неисправность системы управления фарами.

9.  Предупреждение системы адаптивного освещения.

10.  Короткие фары включены

11. Сигнальная лампа заряда аккумулятора — разряжен аккумулятор, неисправность аккумулятора, неисправность зарядного динамо (генератора). Нет заряда аккумулятора. Если лампа аккумуляторной батареи горит при работающем двигателе, обратитесь в BMW из Миддлбург-Хайтс.

12. Неисправность внешней лампы.

13. Сигнальная лампа O/D OFF. Система привода выключена. Система повышающей передачи автомобиля отключается вручную. Система овердрайва управляется переключателем.

14. Электрическая ошибка, контролируемая блоком управления кузовом. Осмотрите внутреннее и внешнее освещение. Одновременно проблема контроля тяги или связи между модулями.

Сигнальные лампы двигателя BMW

15. Нажмите на педаль тормоза, чтобы двигатель запустился.

16. Сажевый фильтр (DPF): Сажевый фильтр заполнен избыточным воздухом.

17. Сигнальная лампа каталитического нейтрализатора: Сигнальная лампа неисправности каталитической системы.

18.  Повысился уровень воды в топливном фильтре.

19. Требуется замена воздушного фильтра двигателя.

20. Сигнальная лампа температуры двигателя: Перегрев охлаждающей жидкости двигателя. Двигатель перегрет. При мигании остановитесь и подождите, пока двигатель остынет.

21. Требуется замена топливного фильтра двигателя автомобиля.

22.  Топливо уменьшилось.

23. Давление масла: Давление масла в двигателе упало. Немедленно остановите автомобиль, проверьте уровень масла и долейте масло, пока оно не достигнет нужного уровня. Обслуживание по расписанию.

24. Проверка двигателя (MIL): появляется при первом запуске автомобиля. БМВ нужно везти в сервис. Если мигает, ехать осторожно

25. Снижение мощности двигателя. Компьютер, управляющий двигателем, имеет ограниченную выходную мощность двигателя. Отнесите в сервис для правильной диагностики.

26. Предупреждение о моторном масле. Указывает на то, что срок службы моторного масла полный — обратитесь в сервис для замены масла.

27. Газовый манометр показывает, что газовый манометр не затянут должным образом. может появиться индикатор Check Engine.

28. Индикатор DPF (предупреждающий символ дизельного сажевого фильтра для автомобилей с дизельным двигателем): Проверка дизельного сажевого фильтра не удалась, и обслуживание должно быть видно.

29. DEF Light (для автомобилей с дизельным двигателем): низкий уровень жидкости для выхлопных газов дизельных двигателей.

Контрольные лампы BMW для механических компонентов

30. Тормозные колодки изношены. Также заменяется тормозная колодка, а датчик тормозных колодок не меняется (только для автомобилей с датчиком тормозных колодок)

31.  Предупреждение: Нажмите на педаль тормоза, чтобы привести в действие рычаг автоматического переключения передач.

32. Предупреждение о пневматической подвеске.

33. Ошибки системы подвески.

34. Неисправность коробки передач: При неисправности автоматической коробки передач этот сигнализатор загорается желтым или красным цветом на панели приборов. Если аварийная сигнальная лампа загорается, когда аварийная сигнальная лампа горит, осторожно ведите автомобиль в режимах P, R, N, D (передние передачи только на 3-й и 5-й передачах). Рекомендуется управлять автомобилем на малой скорости и планировать обслуживание.

35.  Коробка передач работает при недопустимой температуре. Проверьте уровень масла в коробке передач и уровень охлаждающей жидкости двигателя. Подождите 5 минут, чтобы остыть на холостом ходу, когда автомобиль находится в режиме переключения передач N.

Сигнальные лампы BMW о погодных условиях

36. Указывает на погоду снаружи.

37.  Датчик света и дождя, который рассчитывает отражение и отражение света во время дождя и информирует блок управления.

38.  Функция оттаивания ветрового стекла активна, на этом автомобиле загорится сигнальная лампа.

39.  Предупреждающая лампа в вашем автомобиле загорается, когда работает обогреватель заднего стекла.

40.  Контрольная лампа загорается, когда датчик дождя активен.

41.  Сигнальная лампа горит, это автоматический стеклоочиститель.

42. Сигнальная лампа, указывающая на лампы накаливания. (Для автомобилей с дизельным двигателем)

В автомобилях с дизельным двигателем этот индикатор указывает на то, что свечи накаливания двигателя прогрелись и что двигатель нельзя запускать, пока этот индикатор не погаснет. При неисправности котла отопления из выхлопной трубы может идти белый дым, пока двигатель работает при соответствующей температуре. Это означает, что необходимо заменить лампы обогрева.

43.  Кнопка зимнего режима, которую нужно использовать на заснеженных и скользких дорогах.

Контрольные лампы BMW для безопасного вождения

44.  Предупреждающий знак транспортного средства, предупреждающий знак расстояния.

45. Предупреждение о превышении ограничения скорости (для автомобилей с ограничением скорости)

46. Круиз-контроль: Указывает, что управление движением установлено во время движения.

47.  Предупреждающий символ появляется, если вы меняете полосу движения без подачи сигнала.

48. Сигнальная лампа автомобиля, указывающая, что одна из дверей открыта.

49.  Предупреждение о том, что дверь (включая капот и багажник) не закрыта. Откройте и закройте все двери, включая багаж и багаж. Если машину оставить на ночь в этом случае может слить расход.

50. Сигнальная лампа, которая означает, что ремень безопасности не пристегнут.

51. Давление в шинах вашего автомобиля низкое или проблема в системе.

52. Контрольная лампа означает, что ключ не в машине. При этом ключ также означает, что чип неидентифицируемый (см. CCNZ: Неисправность иммобилайзера).

53.  Когда снаряжение доставлено в парк. (в автомобилях с автоматической коробкой передач) рекомендуется установить передачу в нейтральное положение, вытянуть ручной тормоз, а затем переключиться в положение «Парковка», чтобы загрузить трансмиссию.

54. Знаки системы помощи при парковке с приборной панелью автомобиля.

55. Предупреждение о блокировке руля. Если она желтая, несите в сервис, а если красная, не пользуйтесь.

56. Система подушек безопасности и ремней безопасности неисправна.

57. Индикатор ECO, показывающий, что вы едете экономично.

58.  Предупреждение на панели приборов обычно загорается при взятии ручного тормоза. Если тормозная жидкость видна постоянно, возможно, проблема в тормозной системе. В этом случае проверьте тормозную жидкость. Тем не менее, это может привести вас к сервису. Если жидкость отсутствует, ваши тормозные колодки завершили свой жизненный цикл или в системе есть утечка.

59.  Предупреждающий символ появляется, если система подушек безопасности отключена.

60. Предупреждение ABS. Если зажигание не включается, когда ключ зажигания находится в положении ON, он неисправен, если он не включается после горения и во время движения, ведите машину осторожно, двигайтесь на средней скорости и избегайте резкого торможения.

61.  Предупреждающая лампа загорается, если включен круиз-контроль.

62. Капот двигателя открыт.

63. Багажное отделение открыто.

64. Неисправность в системе запуска автомобиля.

65. Заканчивается омывающая жидкость.

66.  Символ мигает, ключ зажигания заблокирован, для перезапуска требуется ключ с соответствующим транспондером. Если он виден при включенном автомобиле, это указывает на неисправность.

67. Противобуксовочная система или ESP: Загорается, когда автомобиль находится в режиме противобуксовочной/противобуксовочной или электронной системы стабилизации. Указывает, что условия скользкие.

68. Неисправность системы контроля тяги или ESP: Указывает на проблему с системой контроля тяги автомобиля/противоюзовной или электронной системой стабилизации.


Исходный источник: https://carwarninglights.net/cars/bmw-dashboard-warning-lights-meaning/

Множество значков на приборной панели дает множество информации для запоминания. Некоторые из них могут быть ошеломляющими и трудными для запомнить. Проще всего запомнить, когда индикаторы мигают красным или оранжевым. Когда ваша приборная панель загорается красным или оранжевым, пора садиться в машину для обслуживания.

Запись на автосервис в нашем отделе обслуживания Westlake

Есть много причин, чтобы отметить красный цвет или оранжевые индикаторы приборной панели. Оранжевые индикаторы приборной панели являются общими предупреждений, держа водителей в напряжении, напоминая им о необходимости обслуживания определенные части их автомобиля в будущем. Красный означает потребность в немедленное внимание. Например, если индикатор батареи мигает красным, то пришло время отправиться в BMW of Westlake, чтобы либо перезарядить его, либо заменить Это.

Не пугайтесь, если загорится красный индикатор. Использовать это руководство, чтобы помочь понять, что означает предупреждение, остановитесь и дайте нашей команде вызов. В зависимости от предупреждения, подъезжайте или назначьте встречу для обслуживания. Брать Воспользуйтесь нашим простым онлайн-инструментом планирования или позвоните нашему обслуживающему персоналу, чтобы установить время. Нет ничего важнее вашей безопасности.

Общие услуги по поддержанию вашего автомобиля в хорошем состоянии Условие

Следите за индикаторами, которые мигают красным или оранжевый для обычных услуг по техническому обслуживанию, таких как замена масла и перестановка шин. Наряду с заменой фильтров, обслуживанием тормозов, обслуживанием аккумулятора и т. д. вы можете сосредоточьтесь на распознавании этих более типичных проблем и будьте более готовы планировать оказание услуг. Запомнив индикаторы этих предупреждений, вы будете более уверенный и знающий, когда они мигают на вашей приборной панели. Подготовка вперед времени может предотвратить головную боль позже.

Получите автосервис и техническое обслуживание, когда вам это нужно вокруг Кливленда

Наша цель — обеспечить превосходное обслуживание клиентов Владельцы BMW и не только. Мы стремимся заранее уведомлять водителей о проблеме превращается в большую проблему из-за индикаторов на панели инструментов. Если у тебя есть вопросы о приборной панели, свяжитесь с нами сегодня.

1. БМВ Вестлейк

   24690 Sperry Drive
   Westlake, OH 44145


   • Продажи: (440) 887-0000

Посетите нас по адресу: 24690 Sperry Drive Westlake, OH 44145

Загрузка карты…

BMW of Westlake

Сертифицированный центр

• Свяжитесь с нашим отделом продаж по телефону: (440) 887-0000

• Понедельник 9:00 — 18:00
• Вторник 9:00 — 18:00
• Среда 9:00 — 18:00
• Четверг 9:00 — 18:00
• Пятница 9:00 — 18:00
• Суббота 9:00 — 17:00
• ВоскресеньеВыходной

истинный истинный истинный истинный истинный

Фейсбук Твиттер YouTube Инстаграм Дилеррейтер

; ; ;

Что означают световые индикаторы приборной панели

Перейти к основному содержанию

Скрыть Показать

Мало что может быть более пугающим и разочаровывающим, чем светящийся символ на приборной панели, который не был виден, когда вы в последний раз заводили автомобиль. Ни секунды не колеблясь, вы переходите в режим WebMD, придумывая наихудший из возможных диагнозов и беспокоясь о том, как вы заплатите за ущерб.

Но пока не паникуйте. В зависимости от того, какой знак загорелся на вашей приборной панели, может быть вполне разумный способ решить проблему и заставить ее снова погаснуть. Вот некоторые из наиболее распространенных символов на панели инструментов, их значения и способы разрешения ситуации.

Чек Световой индикатор двигателя/неисправности

а по AutoZone четыре из наиболее распространенными причинами являются компоненты, требующие замены: кислородный датчик, каталитический нейтрализатор, датчик массового расхода воздуха и свечи зажигания или провода свечей зажигания. Пятой наиболее распространенной причиной, как ни странно, является ослабленная или поврежденная крышка бензобака; если вы отрегулируйте кепку, а лампочка все еще горит, отнесите ее в сервис, как только вы можете решить проблему.

Если индикатор проверки двигателя мигает, вам следует прекратить движение немедленно и отбуксируйте его в наш сервисный центр для немедленной диагностики или ремонт. Мигающий свет означает, что в этом месте имеет место серьезная проблема. момент, и дальнейшее движение по нему может привести к катастрофическим последствиям. повреждение двигателя.

Аккумулятор/Зарядка

Этот может появиться в любое время года, но особенно преобладает зимой. Если этот символ горит, значит, напряжение вашей батареи ниже уровня, на котором он должен быть, что может указывать на проблемы, начиная от кабели аккумуляторной батареи и ремень генератора к самой аккумуляторной батарее. Это означает, что вы может не зависеть от запуска вашего автомобиля после того, как вы выключили зажигание, поэтому, возможно, будет лучше немедленно отнести его в сервис.

Система контроля давления в шинах

Системы контроля давления в шинах (TPMS) сообщают вам, когда давление воздуха в одной или нескольких шинах ниже рекомендуемого значения PSI. Если этот символ горит, доставьте автомобиль на ближайшую аэродромную станцию ​​и заправьте шины до уровня, рекомендованного в руководстве по эксплуатации. Важно сделать это раньше, чем позже  поскольку низкое давление в шинах снижает экономию топлива и может привести к повышенному износу или даже аварии.




  Тормоз

Вы когда-нибудь забывали выключить стояночный тормоз по утрам? Это может быть причиной того, что вы видите этот символ на панели инструментов. если это не стояночный тормоз, это может означать, что у вас низкий уровень тормозной жидкости или что проблема с антиблокировочной системой тормозов. Чтобы убедиться, что это не первое, проверьте уровень жидкости самостоятельно или привезти автомобиль для проверки. Если это проблема с ABS, профессиональная диагностика — лучший способ убедиться в вашей безопасность.

  Лампа не горит

Для старых автомобилей обычно требовалось подтвердить наличие свет, увидев это воочию, или попросите полицейского остановить вас и рассказать вам о Это. Благодаря этому символу вы будете знать, когда внешний свет выключен, и вы необходимо заменить его.

Если на приборной панели есть индикатор, которого нет узнайте, не стесняйтесь звонить или привозить свой автомобиль в Linwood CDJR Падука; мы сделаем все возможное, чтобы сообщить вам, в чем может быть проблема, и получить вы вернетесь на дорогу как можно быстрее.

• Поговорите с обученным профессионалом

Служба расписания

Контактная информация

*

Имя *

Фамилия *

Свяжитесь со мной по * Электронная почтаТелефон

Адрес электронной почты

Телефон

Почтовый индекс *

Информация о назначении

Предпочтительная дата назначения

Предпочтительное время встречи Пожалуйста, выберитеВ любое времяУтроПолденьДеньВечер

Служебная информация

*

Год *

Сделать *

Модель *

Тип необходимой услуги

Отрегулируйте тормоза

Ремонт кондиционера

Балансировочные шины

Промывка охлаждающей жидкости

Тюнинг двигателя

Выравнивание интерфейса

Смена масла

Заменить глушитель

Государственная инспекция

Вращение шин

Промывка коробки передач

Мойка, нанесение воска и чистка салона

Другая услуга

Предоставляя свою контактную информацию, вы соглашаетесь на то, что с вами свяжутся по телефону по поводу покупки автомобиля или получения финансирования. Нажатие на кнопку «Отправить» выше является вашей электронной подписью.

истинный истинный истинный

Фейсбук Визг Ютуб

; ;

Индикаторы и сигнальные лампы приборной панели BMW

Перейти к основному содержанию

10720 Нортлейк Авто Плаза Бульвар Часы работы и направления Шарлотта, Северная Каролина 28269

• ПОЗВОНИТЕ НАМ: 980-365-8804

Мы хотим купить вашу машину! Нам нужен подержанный инвентарь, и мы заплатим больше! Получите 10-секундное значение здесь.

Скрыть Показать

Световые индикаторы на приборной панели BMW

Ниже вы найдете некоторые из распространенных световых индикаторов и предупреждений на приборной панели, которые вы увидите в своем BMW. Как правило, цвет светящегося символа указывает на серьезность проблемы.

• Красный если загорается один раз, это указывает на проблему, требующую немедленного внимания.
• Оранжевый обычно указывает на менее срочную проблему, например, требуется техническое обслуживание автомобиля.
• Другие цвета символов, такие как синий и зеленый , предоставляют водителю такую ​​информацию, как световые и индикаторы.
• Мигающие сигнальные лампы информируют водителя о срочной проблеме.




Подсветка приборной панели BMW

Не стесняйтесь обращаться к нашим специалистам Hendrick BMW по телефону (888) 862-8920 или заполните форму справа.

• Запланировать обслуживание сейчас

Связаться со специалистом BMW

Имя *

Фамилия *

Свяжитесь со мной по *

Телефон электронной почты

Текстовые сообщения предпочтительны *

Да

Нет

Отправляя эту форму, я понимаю, что Hendrick BMW Northlake может обращаться ко мне с предложениями или информацией о своих продуктах и ​​услугах.

Проверяя здесь, я даю указания Хендрику БМВ Нортлейк присылать мне текстовые сообщения для продвижения или рекламы продуктов, товаров или услуг. Эти текстовые сообщения могут передаваться с помощью автоматических вызовов или робототекста. Установив флажок и нажав «Отправить», я подтверждаю, что являюсь текущим владельцем/подписчиком предоставленного номера мобильного телефона или что текущий владелец/подписчик этого номера мобильного телефона разрешил мне предоставить этот номер дилеру. Я понимаю, что мое согласие не требуется в качестве условия покупки и что я могу отозвать свое согласие в любое время. Может взиматься плата за беспроводную связь и текстовые сообщения моего оператора. Я свяжусь с дилером напрямую, чтобы предоставить разумное уведомление, если я больше не хочу получать автоматические звонки или текстовые сообщения.

Индикаторы освещения и символы на приборной панели BMW

Все нижеследующее относится к системе освещения вашего автомобиля. Многие из них вы видели раньше, и большинство из них будут зелеными или синими.

Turn Signal	Headlamp Indicator	Headlamp Out or Malfunction
High Beams On	Automatic Headlamp Dimmer Indicator	High Beam Assistant
Daytime Running Lights	Tail Light Indicator	Fog Lamp Indicator

Warning Symbols — the Truly Serious Ones

If вы видите какой-либо из следующих символов на приборной панели, не рискуйте. Немедленно остановите автомобиль и найдите авторизованную ремонтную мастерскую.

	Brake Warning Indicators
	Engine Coolant Temperature Indicators
	Уровень моторного масла или Сигнальные лампы давления масла
	Engine Oil Sensor and Level Indicators
	Сигнальные лампы системы зарядки

Стандартные и общие индикаторы

Следующие символы предназначены для обозначения обычных потребностей вашего автомобиля. Например, необходимость залить жидкость для омывания ветрового стекла или закрыть дверь.

9 0030 Подушка безопасности0004 Если лампа горит постоянно, все подушки безопасности неактивны по причине неисправности.
9 0050
95050 95050 95050 95050

		Мало топлива — Требуется дозаправка.
		Низкий wast get fluid — требуется.
		Неисправность датчика парковки — .
		EML -световой свет — Требуется для инвестиции.
		Стояночный тормоз — Включена или неисправна система стояночного тормоза.
		SEAT — .
		Сервисный свет.
	9 08030 Свет.
		9 Автомобили с остановкой с технологией старта — . Нанесенная нанесение . Нанесенная нанесение . Нанесенная нанесение .
		Ошибка блокировки рулевого управления — Ошибка ELV.
		Контроль TRACTION 0003 — OR Intivety.
		Traction Control — Выключено или неактивно (неисправность).
		Предупреждение о давлении в одном номере на одном номеру на одном номеру.
		Зарядка — Low Batters / автомобиль, а не зарядка.
		БЛАДНЫЙ ПАД.
		Cruise Control.
		DPF Service / DPF WARNNG.
		Служба DPF / Предупреждение о неисправности DPF.
		.
		.
		90 Transmission0 Неисправность, сохраненная в ЭБУ4.
		Света рука
		Индикатор низкого уровня охлаждающей жидкости — не продолжайте движение.
		ABS — Освещение на тормозной системе — если свет на постоянный, ABS неактивен
								.     Информационный свет. См. руководство владельца

истинный истинный истинный истинный

Фейсбук Твиттер YouTube Инстаграм

; ; ;

Сигнальные лампы на приборной панели Land Rover

Ваш Land Rover предназначен для постоянного самоконтроля — от работы двигателя, выбросов, тормозов и освещения до систем помощи водителю, которые помогают вам оставаться в безопасности и контролировать ситуацию как на дороге, так и на бездорожье. Большую часть времени они работают без вашего вмешательства, но когда проблема все же возникает, предупреждающие индикаторы и информационная панель вашего водителя дадут вам знать, что произошло и что с этим делать.

Если вы не знаете, что делать, обратитесь к ближайшему дилеру Land Rover. Они смогут проконсультировать и, при необходимости, отвезти ваш Land Rover в ремонт.


Ключевые сигнальные лампы Land Rover могут быть красного, желтого или зеленого цвета


• Красный означает остановку, как только станет безопасно.
• Желтый означает, что требуется действие.
• Зеленый свет носит рекомендательный характер – никаких действий не требуется.

Планы обслуживания позволяют клиентам фиксировать цену на свой автомобиль техническое обслуживание заблаговременно, что позволяет клиентам планировать будущий износ и разрыв или механические неисправности.

Кому узнать о планах обслуживания Land Rover, свяжитесь с местным дилером сегодня.

ПОСМОТРЕТЬ НАШИ ПЛАНЫ ОБСЛУЖИВАНИЯ

---

Беспокоитесь о своем BMW? Ознакомьтесь с нашим полным руководством по сигнальным лампам BMW.


Беспокоитесь о своем Audi? Ознакомьтесь с нашим полным руководством по сигнальным лампам Audi.


Беспокоитесь о своем Mercedes-Benz? Ознакомьтесь с нашим полным руководством по сигнальным лампам Mercedes-Benz.

---




Красные сигнальные лампы

Аккумулятор

Контрольная лампа заряда аккумулятора 12 В загорается на короткое время, когда зажигание автомобиля включено, чтобы проверить, работает ли лампа. Как только двигатель запускается, лампа должна погаснуть. Если это не так, или это происходит во время вождения возникла неисправность в системе зарядки. Остановитесь, как только Вы можете обратиться в техпомощь на дороге или к дилеру Land Rover.

Ремень безопасности

Во время движения автомобиля, если ремень пассажира не пристегнут, загорается контрольная лампа в сопровождении звукового сигнала. Лампа гаснет, когда соответствующий ремень безопасности пристегнут. Этот индикатор также загорится, если вы положите тяжелый предмет, например сумку, на сиденье (не рекомендуется).

Ручной тормоз, тормозная система

Сигнализатор тормозной системы кратковременно загорается при включении зажигания включен. Он должен гаснуть и оставаться выключенным, пока вы едете. Если это произойдет на, у вас может быть неисправность в вашей тормозной системе или у вас заканчиваются тормоза жидкость. Остановитесь, как только сможете безопасно это сделать, проверьте уровень жидкости и долейте если необходимо. Если индикатор продолжает гореть, обратитесь за помощью.

Треугольник, критическое предупреждение​

Символ красного треугольника указывает на критическое предупреждение – приборная панель также покажет сообщение о проблеме.

Exhaust DEF

Если горит контрольная лампа дизельного выхлопа (DEF), уровень DEF серьезно низок. Следите за сообщениями на экране; твой Ленд Ровер не будет работать, когда резервуар DEF опустеет. Лампа также загорается, если в систему была добавлена ​​неправильная жидкость, или в случае неисправности система. Как можно скорее остановитесь и обратитесь в службу техпомощи на дороге или в наземный Дилер Ровер.​​

Температура двигателя

Контрольная лампа температуры двигателя загорается, когда температура двигателя слишком высокая. Продолжение может нанести непоправимый ущерб вашему двигатель, поэтому остановите его как можно скорее, соблюдая меры безопасности, и вызовите техпомощь на дороге. или у дилера Land Rover.

Выпускной фильтр

Контрольная лампа выхлопного фильтра загорается, когда выхлопной фильтр заполнен или неисправна система фильтрации выхлопных газов. Предупреждение на дисплее может появиться сообщение, и может прозвучать предупредительный звуковой сигнал. Остановитесь, как только Вы можете обратиться в техпомощь на дороге или к дилеру Land Rover.

Предупреждение о выходе из полосы движения

Когда функция выхода из полосы движения активна, вы всегда должны используйте указатели поворота перед пересечением разметки полосы движения. Если вы не сделаете Таким образом, загорится красная лампа предупреждения о выходе из полосы движения (показывая, какая полоса граница, которую вы перешли). Вы также почувствуете вибрацию через рулевое управление. колесо.​

Низкое давление масла

Если мигает или загорается контрольная лампа низкого давления масла во время вождения остановите автомобиль, как только сможете безопасно это сделать. Выключатель немедленно выключите двигатель. Проверьте и при необходимости долейте уровень масла. Начинать двигатель. Если лампа продолжает гореть, выключите двигатель и свяжитесь с помощь на дороге или у дилера Land Rover.

---




Желтые сигнальные лампы

Система контроля спуска

Лампа системы контроля спуска (HDC) горит постоянно, когда выбрана система HDC и система контролирует крутой спуск. Если индикатор мигает, HDC был выбран, но рабочие условия не соблюдены или происходит затухание HDC.

Подушка безопасности

Контрольная лампа подушки безопасности загорается для проверки ламп при включении зажигания автомобиля. Лампа гаснет через 6 секунд. Если лампа снова загорится, это означает, что система подушек безопасности неисправна. Как можно скорее обратитесь к дилеру Land Rover.​

ABS

Контрольная лампа ABS загорается на короткое время при включении зажигания автомобиля. Если лампа продолжает гореть или загорается во время движения, неисправна система ABS. Водите осторожно, избегая резкого торможения. Обратитесь в техпомощь на дороге или к дилеру Land Rover.​

Тормоз

Сигнализатор тормозной системы кратковременно загорается при включении зажигания автомобиля. Если лампа загорается после запуска двигателя или во время движения, возможно, тормозные колодки вашего Land Rover изношены. В качестве альтернативы может быть неисправна тормозная система. Вы по-прежнему можете ездить с осторожностью, но как можно скорее обратитесь к дилеру Land Rover.​

Проверьте двигатель

Контрольная лампа проверки двигателя загорается при включении зажигания автомобиля, но гаснет после запуска двигателя. Если он загорается при работающем двигателе, обнаружена неисправность, связанная с выбросами. Вождение автомобиля с горящей лампой остается безопасным, но снизьте скорость автомобиля, как только это станет безопасно, и как можно скорее обратитесь к ближайшему дилеру Land Rover.

Когда лампа горит, двигатель также может переходить в аварийный режим, снижая мощность двигателя для предотвращения повреждений.

DEF

Желтый сигнализатор жидкости для выхлопных газов дизельных двигателей (DEF) предупреждает вас о том, что уровень DEF начинает снижаться. Контрольная лампа также загорается, если в систему была добавлена ​​неправильная жидкость или если в системе возникла неисправность. На приборной панели также появится предупреждающее сообщение. Следуйте сообщениям на экране, если это безопасно.

Динамический контроль устойчивости

Индикатор динамического контроля устойчивости (DSC) кратковременно мигает, когда система активно работает, например, предотвращает пробуксовку колес. Если в системе есть неисправность, она останется включенной, а на приборной панели появится предупреждающее сообщение. Автомобиль по-прежнему может двигаться, но DSC не будет работать. Поскольку это важная система безопасности, как можно скорее обратитесь к дилеру Land Rover.

Система динамического контроля устойчивости выключена

Контрольная лампа отключения системы динамического контроля устойчивости (DSC) загорается, когда система выключена. Лампа сопровождается звуковым сигналом и подтверждающим сообщением на панели приборов.​

Выпускной фильтр

Контрольная лампа выпускного фильтра загорается, когда фильтр не регенерируется и начинает заполняться. На приборной панели также отображается предупреждающее сообщение. Следуйте сообщениям на экране, если это возможно.

Наружная температура

Лампа загорается, чтобы предупредить вас о том, что температура может быть достаточно низкой, чтобы на поверхности дороги образовался лед.

Режим следования

Эта лампа загорается, когда адаптивная система круиз-контроля находится в режиме следования.

Общее сообщение в виде желтого треугольника

Желтый индикатор общего предупреждения загорается, когда на приборной панели отображается некритическое предупреждающее или информационное сообщение.

Свечи накаливания (дизельные модели)

Лампа свечей накаливания загорается желтым цветом при включении зажигания автомобиля, указывая на то, что свечи накаливания включены. Лампа погаснет после запуска двигателя.

Предупреждение о низком уровне топлива

Лампа предупреждения о низком уровне топлива загорается при низком уровне топлива, указывая на то, что вам следует при первой возможности остановиться для дозаправки. Стрелка показывает, с какой стороны автомобиля находится лючок топливного бака.

Задние противотуманные фары

Контрольная лампа задних противотуманных фонарей остается включенной при включении задних противотуманных фонарей.

Система контроля давления в шинах (желтый)

Лампа системы контроля давления в шинах (TPMS) загорается, когда давление в одной или нескольких шинах значительно ниже нормы. На приборной панели также отображается предупреждающее сообщение. Остановите автомобиль, как только это станет безопасно. Проверьте давление в шинах. Накачайте до рекомендуемого давления. Если лампа мигает, это указывает на неисправность системы.

Нужна замена шин ? Наши эксперты по шинам Land Rover всегда готовы помочь и предоставить информацию о долговечности и характеристиках различных шин.

ПОСЕТИТЕ СТРАНИЦУ НАШИХ ШИН


---




Зеленые информационные индикаторы

Автоматическая система управления дальним светом

Функция автоматической системы управления дальним светом (AHBA) загорается, когда включена функция AHBA. Это автоматически выключит свет, чтобы не ослеплять встречный транспорт.​

Круиз-контроль

Лампа загорается, когда активен круиз-контроль или адаптивный круиз-контроль. Например, при ожидании в пробке.​

Указатели поворота

Соответствующий указатель поворота, левый или правый, мигает при включении указателей поворота. Если лампа указателя поворота выходит из строя, визуальные и звуковые предупреждения мигают и звучат в два раза чаще, чем обычно.​

Предупреждение о движении вперед

Индикатор предупреждения о движении вперед загорается, когда система активна. Если в зоне чувствительности, заданной пользователем, обнаруживается транспортное средство или объект, звучит предупредительный звуковой сигнал.

Предупреждение о выходе из полосы движения

Зеленая лампа предупреждения о выходе из полосы движения загорается, если функция включена и система отслеживает полосы движения. Если вы сменили полосу без указания или непреднамеренно отклонились от своей полосы, символ будет мигать красным, а рулевое колесо начнет вибрировать.

Выпускной фильтр

Лампа выпускного фильтра загорается на короткое время после успешного завершения процесса регенерации фильтра.

Закажите обслуживание Land Rover у местного дилера уже сегодня.

Мы также предлагаем бесплатную проверку состояния автомобиля, чтобы убедиться, что ваш автомобиль соответствует стандарты производителя.

ЗАКАЗАТЬ ОБСЛУЖИВАНИЕ

* См. руководство пользователя или обратитесь за помощью к специалисту.

Что что означают сигнальные лампы моего Land Rover?

Land Rover есть множество различных сигнальных ламп в зависимости от проблемы. У них тоже простой цветовая система, помогающая определить серьезность проблемы. например, зеленый индикаторы являются просто информацией и не требуют действий. Желтые огни требуют действие, и автомобиль должен быть заказан в дилерском центре. Красные огни обозначают серьезная проблема, и вам следует немедленно остановиться и позвонить на обочину помощь.

Как исправить предупреждение Land Rover огни?

Вы можете исправить любое предупреждение Land Rover Проблемы со светом здесь, в Jardine Motors. Если вы видите какие-либо предупреждающие огни, вам следует отвезите свой автомобиль в местный дилерский центр для оценки экспертом. Залезай коснитесь, чтобы найти местного официального дилера Land Rover здесь, в Jardine Motors.

15 Сигнальные лампы приборной панели: что это?

Почему этот индикатор на приборной панели мигает? Что означает этот предупреждающий свет? Давайте посмотрим, что представляют собой сигнальные лампы на приборной панели вашего автомобиля и почему они горят!

Никому не нравится видеть, как во время вождения мигает сигнальная лампа на приборной панели. Мы спрашиваем: что это за сигнальная лампа приборной панели автомобиля? Почему он включился? Мне нужно остановиться?!

Дыши, все будет хорошо. Давайте посмотрим на самые распространенные сигнальные лампы на приборной панели автомобиля!

Что такое сигнальные лампы на приборной панели?

Сигнальные лампы приборной панели автомобиля предупреждают водителя о наличии проблемы миганием или постоянным включением. Это может быть что-то незначительное, например, непристегнутый ремень безопасности, приоткрытая дверь или неисправный провод. Но это также может быть более серьезной проблемой, например, заклиниванием двигателя из-за отсутствия масла, пробитой прокладки головки блока цилиндров или отсутствия гидравлического давления на тормоза. Знание значений сигнальных ламп на приборной панели вашего автомобиля может уберечь вас от ненужных расходов, отсутствия безопасности водителя или серьезных проблем с автомобилем.

Приборная панель автомобиля усеяна сигнальными лампами, которые загораются при запуске автомобиля для проверки системы и вскоре гаснут. Важно знать, что они означают. Каждый автомобиль имеет немного разные сигнальные лампы на приборной панели, но в целом у вашего автомобиля есть основные функции. Вы можете ознакомиться с сигнальными лампами на приборной панели автомобиля конкретной модели в Руководстве по эксплуатации автомобиля или поговорить с торговым представителем. Давайте посмотрим на основные фары на приборной панели Kia Optima 2019 года.

Что означает каждая сигнальная лампа приборной панели автомобиля?

Сигнальная лампа иммобилайзера

Когда вы вставите ключ в замок зажигания и повернете его в положение ON, индикатор иммобилайзера загорится и вскоре погаснет. Если он начинает мигать, это означает, что система не распознает ключ . Это работает так же для зажигания без ключа, но с кодом ключа. Этот предупредительный свет в основном противоугонная система . Если ключ не тот, он блокирует запуск двигателя.



Индикатор давления масла

ПРЕКРАТИТЕ движение! Низкое давление масла наносит серьезный ущерб двигателю и может быть результатом утечки. Проверьте уровень масла после того, как автомобиль остынет, и при необходимости долейте моторное масло. Если индикатор продолжает гореть, не садитесь за руль!  Нередко датчик выходит из строя, но без надлежащей проверки не стоит рисковать. Поэтому, пока проблема не будет решена, вождение может навсегда разрушить ваш двигатель. Проверьте его в нашем сервисном отделе!



Сигнальная лампа аккумуляторной батареи

Этот индикатор означает наличие проблемы с электрической системой автомобиля . Это может быть что угодно, от небольшого ослабленного провода до более серьезной проблемы, такой как проблема с аккумулятором автомобиля или генератором переменного тока. Если этот индикатор загорается, немедленно проверьте свой автомобиль. Ожидание может привести к тому, что вы и ваша машина застрянете где-нибудь.



Ремень безопасности

Сигнальная лампа

Обычно это указывает на то, что кто-то в машине не пристегнут ремнем безопасности!  У большинства новых моделей есть индикаторы, которые начинают мигать и издавать звуковой сигнал, если все пассажиры не пристегнуты ремнями безопасности. Если у всех, возможно проблема с датчиком. Попробуйте почистить пряжку или заменить ее.

Индикатор проверки двигателя

Страшный индикатор проверки двигателя или индикатор неисправности . Этот сигнализатор приборной панели автомобиля мигает по ряду причин. Это может быть так же просто, как незакрепленная крышка бензобака, или настолько серьезно, как перегрев каталитического нейтрализатора. К счастью, легко понять, что не так. Код срабатывает и может быть получен с помощью считывателя автомобильного кода. Приведите свой автомобиль на проверку до того, как проблема усугубится.



Индикатор давления в шинах

Проверьте свои шины! Обычно индикатор указывает на низкое давление в шинах в одной или нескольких шинах. Это может быть связано с изменением погоды. Немедленно подкачайте воздухом и проверьте, нет ли проколов.





Индикатор динамического освещения поворотов (DBL)

Когда он загорается, возникает ошибка системы помощи при включении дальнего света. В более новых автомобилях есть функция, при которой фары поворачиваются, чтобы светить в направлении поворота, автоматически отключают дальний свет и многое другое. Фары могут работать со сбоями и должны быть проверены/отремонтированы, чтобы обеспечить безопасное ночное вождение.



Световой индикатор электронного контроля устойчивости (ESC)

В экстремальных ситуациях рулевого управления этот индикатор загорается, указывая на то, что система контроля устойчивости включена. ESC является развитием системы контроля тяги и помогает водителю сохранять контроль над автомобилем, когда поворот приближается или превышает пределы сцепления с дорогой . В качестве альтернативы, если индикатор продолжает гореть, вам необходимо обратиться к механику для диагностики проблемы с системой. Индикатор ESC с надписью «OFF» под ним уведомляет вас о том, что электронный контроль устойчивости отключен. 9. Более новые модели оснащены электронным усилителем руля, а старые — гидравлическим усилителем руля. В любом случае автомобиль необходимо обслуживать, чтобы долить жидкость и/или провести проверку системы.



Сигнальная лампа антиблокировочной тормозной системы

Система помогает поддерживать сцепление с дорогой при торможении. Для этого света водите осторожно и в ближайшем будущем обратитесь в сервисный центр. Ваши тормоза по-прежнему будут работать но в экстренной ситуации эта функция важна для безопасности .

Если этот индикатор и сигнализатор стояночного тормоза/ тормозной жидкости (ниже) горят, немедленно остановитесь. Тормозная система вышла из строя, и управлять автомобилем небезопасно.



Сигнальная лампа стояночного тормоза/тормозной жидкости

Проверьте стояночный тормоз, поскольку этот индикатор означает, что стояночный тормоз включен или возникла более серьезная проблема . Если он остается включенным, и вы проверили стояночный тормоз, это может быть серьезной проблемой с вашими тормозами, например, отсутствием гидравлической жидкости в тормозной магистрали. НЕ ЕЗДИТЕ, если этот индикатор продолжает гореть . Возможно, у вас отказали тормоза.



Сигнальная лампа подушки безопасности

Далее у нас есть сигнальная лампа подушки безопасности. Этот маленький индикатор предупреждает о наличии проблемы с системой подушек безопасности , и подушки безопасности не сработают при аварии . Причиной этого может быть авария, когда подушки безопасности не сработали, или неисправный датчик ремня безопасности. Независимо от того, может ли получение этого чека как можно скорее означать жизнь или смерть в результате несчастного случая. График ввода в эксплуатацию сегодня.



Индикатор электронного стояночного тормоза (EPB)

Многие привыкли к удобству электронного стояночного тормоза, помогающего во время стоянки. Если этот индикатор остается на приборной панели, не полагайтесь на EPB! Он либо неисправен, либо деактивирован из-за проблемы. Проверьте это в сервисном отделе.





 Сигнальная лампа контроля ламп

Проверьте свои фары! Перегорела основная лампочка, требуется замена. Проверьте стоп-сигналы, фары и другие. Затем замените соответственно.

Автономное экстренное торможение (AEB)

Наконец, на этой приборной панели у нас есть сигнальная лампа автономного экстренного торможения.
