Щетки и щеткодержатели, именуемые щеточным узлом, предназначены для передачи напряжения на коллекторные пластины якоря. Рассмотрим, как осуществляется замена щеток стартера, сборка и разборка пускача своими руками.

Устройство стартера автомобиля, а также принцип работы втягивающего реле мы рассматривали в отдельной статье, поэтому данный материал будет посвящен исключительно ремонтным работам.

Симптомы, одной из причин которых являются изношенные щетки:

• стартер не реагирует на поворот ключа в положение On. При перекашивании, зависании либо износе отсутствует плотное прилегание щеток к пластинам якоря, поэтому передаваемого напряжения недостаточно для вращения якоря. Для проверки достаточно замкнуть напрямую вывод втягивающего реле, на котором постоянный + от АКБ, и контакт, идущий напрямую к корпусу стартера. Если пускач среагировал и начал бодро вращаться, значит, проблема отсутствия реакции на поворот ключа не в щетках;
• стартер вращает венец маховика двигателя, но делает это медленно.

Для точной диагностики в момент проверки АКБ должен быть полностью заряжен, а на контактах цепи пускового устройства отсутствовать паразитное сопротивление (окислы на клеммах АКБ, ржавчина, окислы в месте подвода питания к стартеру, слабо зажатые клеммы и т.д.).

Демонтаж

Во многом тонкости процесса демонтажа стартера будут обусловлены особенностями расположения навесного оборудования на двигателе. Узнать, где находится стартер и как его снять, можно в руководстве по ремонту и эксплуатации вашего автомобиля.

Вне зависимости от места расположения и модели авто, демонтаж стартера начинается со снятия минусового вывода АКБ. Так вы гарантирования убережете себя от короткого замыкания при откручивании клемм и снятии защиты стартера.

Разборка

Поскольку конструкция редукторных пусковых устройств с постоянными магнитами на разных автомобилях очень схожа, описанный ниже и показанный на видео процесс разборки стартера ВАЗ можно назвать универсальным.

1. Отсоедините клемму, идущую от втягивающего к корпусу стартера. Еще до разборки рекомендуем проверить величину люфта вала привода (на рисунке – № 15). При наличии большого люфта требуется замена бронзовых или меднографитовых втулок.
2. Открутите 2 болта стяжных шпилек (№ 20), которые крепят заднюю крышку стартера и две части корпуса. Отсоедините переднюю часть, в которой располагается редуктор, обводная муфта и шестерня, входящая в зацепление с венцом маховика. Шурупы на задней крышке трогать не нужно! Они крепят щеточный узел к задней крышке.
3. Снимите крышку планетарного редуктора (№ 17). За крышкой будет располагаться дистанционная шайба, исключающая осевой люфт электромотора. Ни в коем случае не потеряйте ее!
4. Вытащите из корпуса, на котором будут закреплены постоянные магниты, щеточный узел и заднюю крышку.
5. Открутите винты крепления щеточного узла к задней крышке.
6. Снимите стопорное кольцо задней части якоря (№ 21). Также в конструкции может быть предусмотрена уплотняющая шайба, препятствующая осевому люфту вала. В некоторых вариантах конструкции может присутствовать бумажная прокладка, которую при сборке следует обязательно установить обратно.
7. Снимите старый щеточный узел.

Дефектовка, профилактические работы

В процессе работы щетки изнашиваются, так как плотно прижаты пружинами к вращающемуся коллектору, что также приводит к выработке и загрязнению токопроводящих пластин. Продуктом износа щеток стартера является графитовая пыль, которая вместе с другими продуктами износа и пылью оседает на внутренностях пускача. Перед сборкой почистите магниты внутри стартера ветошью. Почистите пластины коллектора, а также якорь мелкозернистой наждачной бумагой.

Мы не напрасно упомянули о проверке осевого люфта. Изношенные втулки приводят к радиальному люфту якоря. Какие щетки вы бы не установили, наличие люфта значительно ускорит их износ.

Замена щеточного узла

Замена щеток

В некоторых случаях менять щеточный узел нет необходимости, так как можно заменить лишь щетки. Существует 2 варианта крепления щеток:

• с использованием фиксатора. Для замены достаточно вытащить старые щетки и установить новые;
• закреплены методом пайки.

Если в первом случае все довольно просто, то для пайки новых щеток потребуется контактная сварка и немного фтористой меди. Обычным паяльником надежно припаять щетки не удастся (в крайнем случае паяльник все же можно использовать, но мощность его должна быть не менее 100 Вт). При желании и достаточной теоретической подкованности в электрике точечную сварку можно собрать своими руками из подручных средств (видео одного из вариантов сборки в конце статьи). Старые щетки можно выдернуть из посадочных мест плоскогубцами. Контакты в местах пайки необходимо очистить от загрязнений и окислов. Между металлом щеткодержателя и гибким контактом щетки должен быть кусочек пластины из фтористой меди.

При пайке соблюдайте все меры безопасности! Обязательно наденьте защитные очки, так как от места соединения могут разлетаться искры.

Сборка и установка

Чтобы у вас не возникало вопроса: как правильно собрать стартер, рекомендуем еще на этапе разборки разлаживать детали в той последовательности, в который вы их демонтируете. При установке старого щеточного узла рекомендуем немного растянуть пружинки, прижимающие щетки к коллектору.

Замена щеток стартера

Возникла довольно неприятная ситуация – автомобиль не заводится привычно, с пол-оборота. Жалобный и раздражающий взвизг стартера слышен из-под капота машины.

Кто поможет в проблемах со стартером?

Конечно, если вы мастер на все руки, то вы сами можете провести диагностику стартера и сделать замену щеток. Что же делать, если вы оказались вдалеке от дома, например, на участке дороге из Жуковского в Москву, остановились в дороге в районе Люберец, а ваш автомобиль не хочет заводиться нормально. Нет под рукой щеток и нужного инструмента.  Не хотите в суетливой Москве создавать себе проблемы, заезжайте по дороге в автомастерскую «Start-Motors», что находится по адресу улица Юбилейная, д. 29 и посмотрите, что же там такое со стартером.

Быструю и точную диагностику стартера выполнят профессиональные мастера в автомастерской. Они не будут спешить и снимать стартер с машины. Отсоединив провода от клеммы, его можно напрямую подключить на «плюс» аккумулятора. Двигатель заработал – проблема в реле включения. Молчит двигатель – вся беда в щетках.

Опыт мастера – лучший помощник в определении неисправности стартера в автомастерской компании. Определить износ можно лишь повернув двигатель стартера. В одном определенном положении стартер работает нормально, в другом – молчит, пропадает контакт.   Объясняется это наличием зазора между изношенной щеткой и коллектором.В изношенном состоянии щетка прижимается к токосъемным кольцам коллектора только под своим весом, стоит ей немного отойти, контакт пропадает.

Иногда стартер работает некорректно при перекосе или зависании щеток нормальной длины, в этом случае их достаточно поправить.
Неисправностью может служить отпаявшийся жгут от одной из щеток. Как следствие: из-за повышенного значения нагрузочного тока вторая щетка может перегореть.

Рис. № 1.Неисправность в виде отпаявшегося от щетки медного жгута

Проведение диагностики стартера и замена щеток

Выполнить разборку стартера  и замену щеток под силу даже не самому опытному автомеханику. В автомастерской обычно не ограничиваются обычной заменой щеток, по желанию клиента выполняется диагностика стартера.

Диагностика стартера выполняется максимально быстро и четко.

Автомастерская «Start-Motors» дает гарантию своей работы, мастера выполняют любой ремонт с полной ответственностью и внимательно относятся к поддержанию своей репутации.

Вместе с заменой щеток проверяют якорь стартера, делается это из-за того, что при плохом контакте щеток с ламелями появляется нагар.
1.    Проверяется наличие проводимости между коллекторными ламелями якоря.
2.    Якорь проверяется на замыкание обмотки на корпус. Омметром проверяют наличие проводимости  между ламелями коллектора и сердечником якоря.
3.    Появившийся от плохого контакта щеток с поверхностью коллектора нагар зачищается наждачной бумагой, обычно №400, иногда может потребоваться проточить коллектор на токарном станке.


Рис. № 2. Коллектор с нагаром и «заусенцем», который приблизил выход щеток из строя

4.    После зачистки коллектора, якорь устанавливается на призмы и проверяется биение коллектора. (Разрешено допустимое радиальное биение коллектора – 0,05 мм. При большом биении коллектора нужно проточить его на токарном станке).
5.    После этого мастер проверит диаметр коллектора.
6.    В канавках между ламелями коллектора не должно быть загрязнений в виде графита от старых щеток.
7.    С помощью омметра или тестера нужно убедиться в целостности цепи между клеммой провода и проводом щетки. Иначе придется менять корпус стартера в сборе с обмоткой статора.
8.    Между статорной обмоткой и корпусом проводимости быть не должно. В противном случае меняется корпус стартера в сборе с обмоткой статора.
9.    Щеткодержатель устанавливается на якорь в определенное положение.

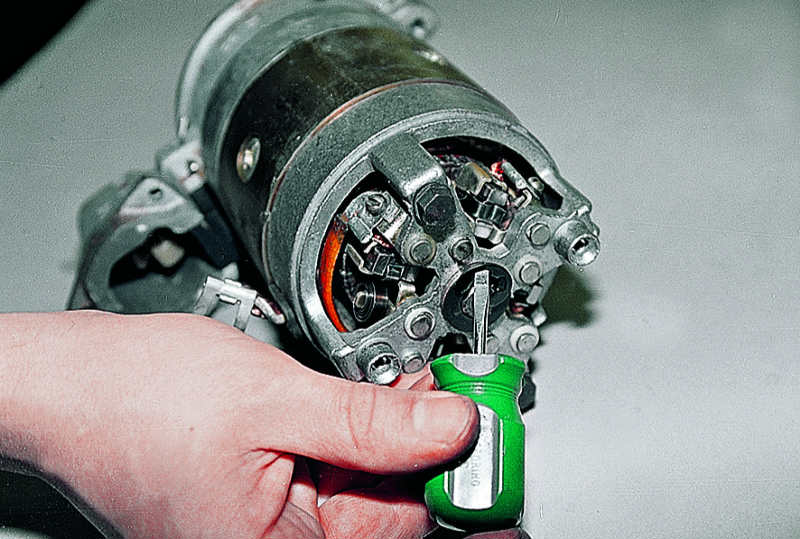

10.    С помощью отвертки отжимается щеточная пружина, щетка соединяется с щеткодержателем. Всего менять нужно 4 щетки.


Рис. №3. Колодка со щеткодержателями

Важно: Провод (+) щетки не должен касаться массы.

Проверка щеток

Щетки проверяются с помощью штангенциркуля – измеряется их высота.

• Рекомендуемая высота щеток – 10 -14 мм
• Максимально разрешенная высота 6-9 мм, менее такой высоты щетки использовать не допускается

Поправляются щетки с помощью наждачной бумаги.

Проверка щеточных пружин

Главное при проверке пружин – натяжение. Проверку выполняют с помощью безмена. Натяжение пружин измеряется в момент отрыва их от щетки.

• Номинальное усилие пружин щеток 1 типа  — 14 – 18 Н
• Минимальное натяжение пружин щеток 2 типа – 9 Н.

После всех проверок и сборки стартер готов к работе. В автомастерской компании «Start-Motors» выполнят любой самый сложный ремонт, ведь на складе автомастерской найдутся щетки для любого иностранного автомобиля. Алгоритм действия специалистов компании «Start-Motors»:
