Замена щеток генератора ВАЗ 2107, своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Несмотря на большое количество иномарок, автомобили семейства ВАЗ, по-прежнему востребованы и находят свое применение у автомобилистов, знающих толк в технике и ценящих преимущества отечественного автомобилестроения.

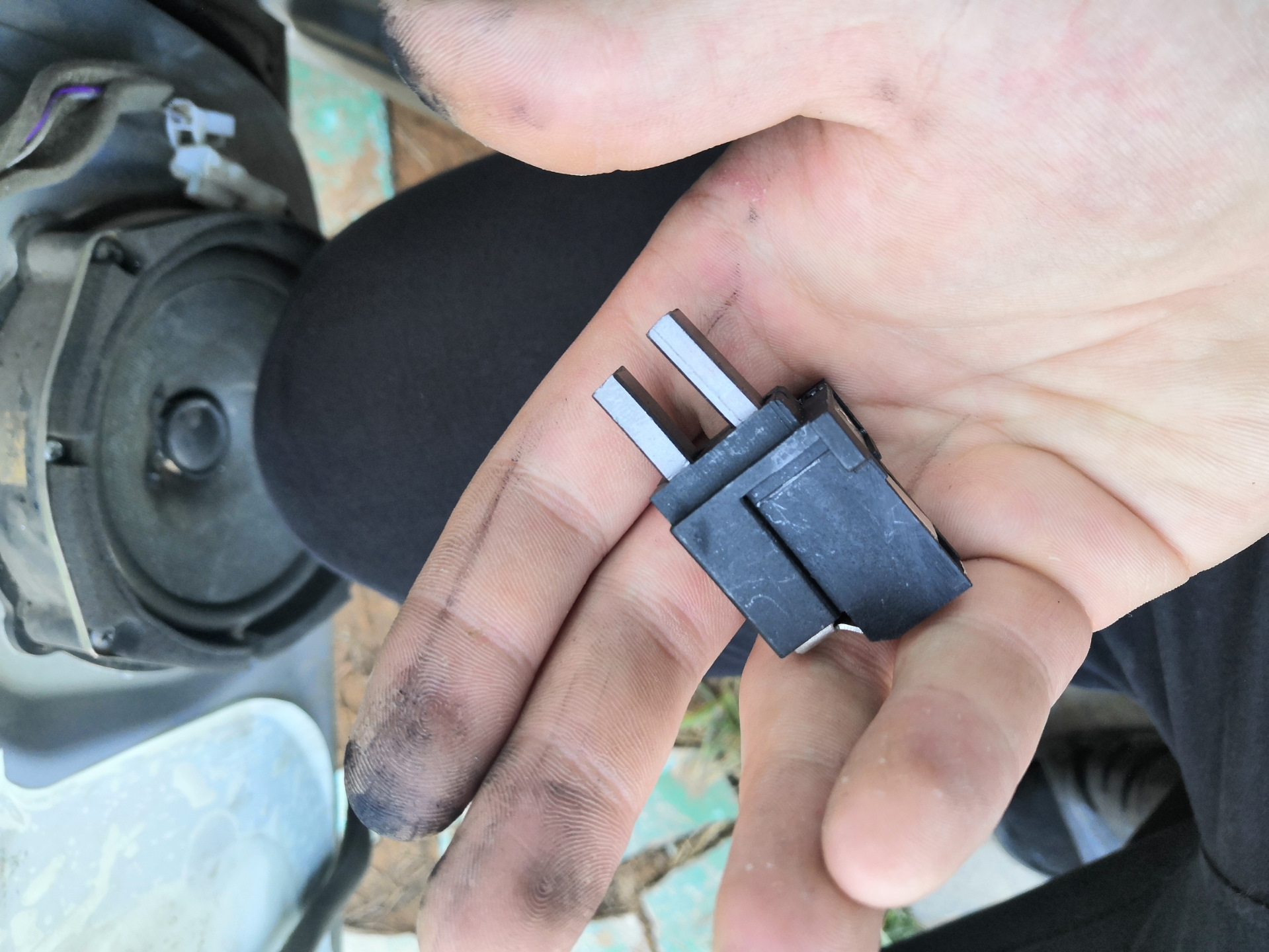

Щетки ВАЗ

Как известно, эксплуатация и ремонт это неразделимые понятия, и в случае выхода из строя, какого либо узла, выявление и ремонт неисправности вполне можно выполнить своими силами. Рассмотрим несложный ремонт на примере генератора автомобиля ВАЗ 2107.

Неисправности и принцип работы щеток генератора

В системе электрооборудования вашего железного коня предусмотрена индикация неисправностей в случае, когда не работает генератор ВАЗ 2107, на панели приборов загорается сигнальная лампа красного цвета с символикой аккумулятора.

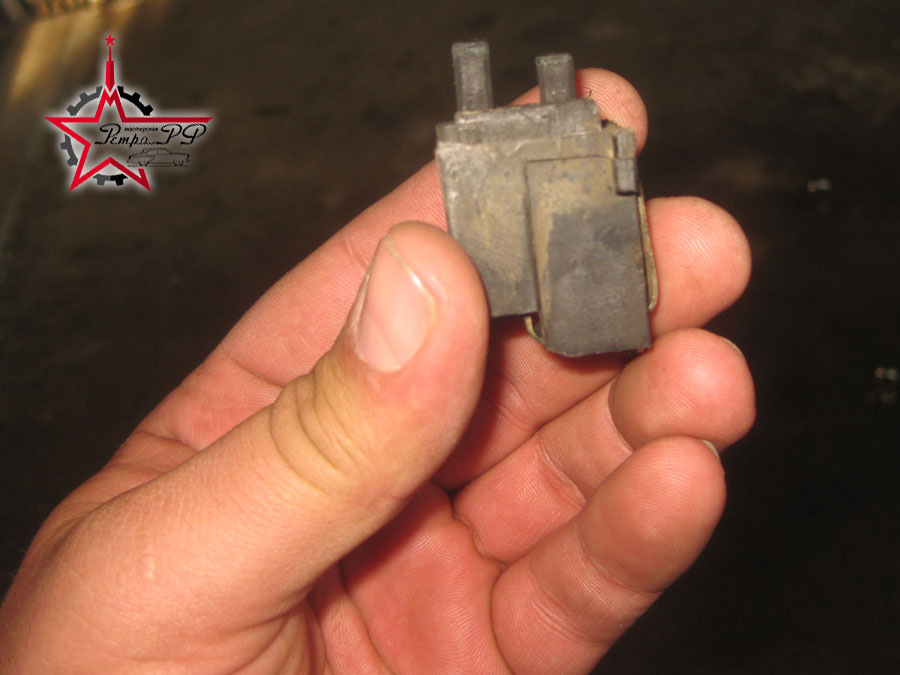

Довольно часто причиной является износ, либо зависание щеток . Тем, кто знаком с принципом работы генератора известно, что через щетки на якорь поступает напряжение возбуждения, которое не только запускает электрическую машину (генератор) в работу, но и регулирует ее выходную мощность.

Непосредственно само регулирование происходит за счет специального устройства, реле-регулятора которое может быть реализовано непосредственно на щеткодержателе либо устанавливаться отдельно (на более ранних моделях).

Как правило, подобная неисправность проявляется постепенно, сопровождаясь поначалу короткими перебоями в работе генератора, приводя постепенно к его полному отказу, однако возможны и другие варианты, например внезапный отказ.

Замена щеток генератора ВАЗ 2107 своими силами

Сам по себе ремонт щеток обычно сводиться к их замене, но предварительно необходимо извлечь щеточный узел из корпуса генератора и оценить степень износа, осмотреть на сколы и трещины.

генератор

Замена щеток генератора ВАЗ 2107 процедура несложная и обычно занимает несколько минут, для замены щеток не требуется снятие генератора, достаточно отключить питающий провод, открутить два винта крепления корпуса щеткодержателя и аккуратно извлечь данный узел, предварительно не забудьте отключить минусовую клемму аккумулятора.

 Внимание! Аккумуляторную батарею (АКБ) следует отключать при любых работах связанных с электрооборудованием автомобиля!

Проверьте демонтированный узел на предмет зависания, заедания щеток и их выступающей, рабочей части, которая должна быть не менее 12 миллиметров. В случае несоответствия, деталь подлежат замене, щетки на генератор ВАЗ 2107 возможно приобрести практически в любом магазине автозапчастей.

Устранив неисправность, или приобретя новые (покупать небольшие детали лучше с образцом старых, что бы потом не пришлось вам их менять) устанавливать их необходимо в обратной последовательности.

Советы и рекомендации

Если до ремонта щеток генератора вашего автомобиля вы обратили внимание на шум в его работе, это может указывать на то, что подшипники генератора ВАЗ 2107 могут быть изношены, и в таком случае необходимо снятие и разборка генератора ВАЗ 2107.

Изношенный подшипник  имеет увеличенный люфт тел качения и подлежит, в таком случае замене новым. Следует знать, что преждевременный выход из строя подшипника  связан не только с отсутствием смазки.

Часто чрезмерно натянутый ремень привода генератора способствует этому, к тому же перетянутый ремень может вывести из строя подшипник помпы системы охлаждения.

Поэтому регулярно проверяйте данный узел в соответствии с рекомендацией производителя. Лучше взять в привычку, и регулярно осматривать моторный отсек при заведенном двигателе, это позволит обнаружить и устранить возникшую неисправность раньше и с минимальными затратами.

Правильная диагностика поможет вам избежать дополнительных работ и неожиданных поломок.

Замена щеток генератора ВАЗ 2108 своими силами

О том насколько важную роль в устройстве автомобиле играет генератор, знает каждый автомобилист, который имеет минимальное понятие об устройстве этого самого автомобиля. На страницах ВАЗ Ремонт мы неоднократно говорили о генераторе.

Когда-то нами был детально описан процесс снятия генератора ВАЗ 2107, а также ремонта генератора ВАЗ 2101. Сегодня мы продолжим говорить об этих устройствах, и на этот раз вы узнаете, как заменить щетки генератора ВАЗ 2108 своими руками. Процесс замены будет практически одинаковым для всех моделей ВАЗ, поэтому если у вас, к примеру, ВАЗ 2114 вам также будет полезна эта статья.

Производитель генераторов для ВАЗов рекомендует проверять щетки генератора каждые 50-60 тыс. км. пробега или раз в четыре года. Для того чтобы проверить щетки генератора ВАЗ 2108 не нужно снимать сам генератор.

Неисправность щеток генератора проявляется в виде плохой зарядки аккумулятора, мерцания лампочек приборной панели, низкого показателя напряжения в бортовой сети,  мигает стрелка вольтметра. Примечание! Следует учитывать, что вышеописанные "симптомы" могут также свидетельствовать о плохой натяжке ремня генератора, поэтому перед там как снять генератор или разобрать его убедитесь, что ремень правильно натянут.

Проверка щеток генератора ВАЗ 2108 своими руками

  1. Снимите минусовую клемму с АКБ, для того чтобы обесточить генератор.
  2. Снимите регулятор напряжения, после чего произведите визуальный осмотр щеток генератора. Износ определяется по длине выступа щеток из посадочного гнезда, если щетки генератора выступают менее чем на 5 мм — вам необходимо немедленно заменить их.

Самостоятельная замена щеток ВАЗ 2108

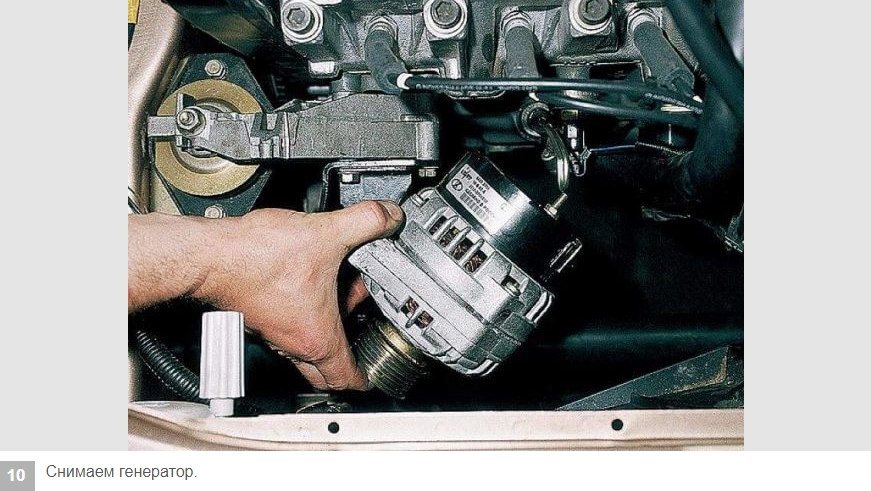

  1. Первым делом снимите генератор. Можно обойтись и без снятия, однако это в том случае если вы на 100% уверены, что проблема именно в щетках, а также в том, что остальные части генератора абсолютно исправны.

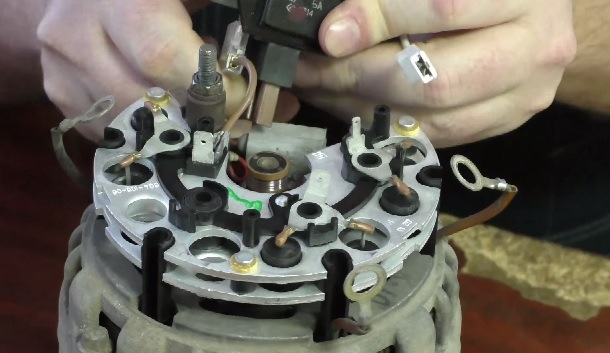

  2. Затем необходимо разобрать генератор, чтобы добраться до щеток. Как это сделать вы можете узнать из предыдущих статей, ссылки на которые приведены выше.
  3. Продуйте сжатым воздухом посадочное гнездо щеткодержателя, затем протрите чистой тканью.
  4. Выпаиваем щетки генератора, для этого вам потребуется паяльник. Примечание! Заменить щетки генератора можно также и другим способом — вместе со щеткодержателем. В этом случае вам придется купить новый щеткодержатель с новыми щетками, этот вариант намного проще, но при этом дороже.
  5. Рекомендуем заодно почистить контакты, а также проверить упругость пружин.
  6. Отполируйте контактное кольцо (не обязательно).

Теперь можно заменить щетки генератора ВАЗ 2108.

  1. Для этого при помощи паяльника необходимо припаять провода к новым щеткам. Когда щетки установлены убедитесь в том, что их движению в держателе ничего не препятствует.
  2. Аккуратно поставьте регулятор на место. Здесь нужно быть предельно аккуратным, т. к. деталь довольно хрупкая.
  3. Теперь установите генератор на место и подключите "минус" к АКБ.

По завершению замены щеток генератора нужно натянуть ремень генератора, как это сделать написано тут.

Примечание! Первые несколько дней возможны ошибки о том что генератор неисправен, а также о плохой зарядке батареи. Пугаться этого не стоит, поскольку это явление возникает в результате притирки новых щеток, через несколько дней эксплуатации ошибки должны исчезнуть.

Как видите, самостоятельная замена щеток генератора ВАЗ 2108 — вполне реальна, сложностей особых здесь нет, подавляющее большинство автомобилистов выполняют ее своими руками.

Надеемся, что при помощи данного руководства вы сможете стать одним из этих водителей. Всего вам доброго!

&nbsp

ремонт, неисправности и снятие узла, замена щеток и подшипников

Предназначение генераторного узла заключается в преобразовании механической энергии в электрический ток, использующийся для питания электрооборудования машины. Если генератор ВАЗ 2115 по каким-то причинам отказывается функционировать или работает некорректно, это отразится на работоспособности автомобиля в целом. Подробнее о неисправностях, а также ремонте агрегата мы расскажем ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Возможные неисправности и способы их устранения

Перед тем, как снять генератор и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.

К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

  • в обрыве электропроводки, диагностика осуществляется путем проверки провода 0 на обрыв;
  • в выходе из строя предохранительного устройства, тогда его надо будет заменить;
  • в обрыве участка цепи, соединяющего выключатель зажигания, а также предохранительный блок, в данном случае нужно будет проверить все провода.

Если приборы на щитке работают, но не включается индикатор, причины следующие:

  • вышел из строя сам индикатор, тогда его надо поменять;
  • произошел обрыв в электроцепи, следует произвести диагностику проводки и контактов;
  • контактные кольца окислились, вышли из строя или залипли щетки — в этом случае осуществляется замена щеток генератора ВАЗ, а также очистка колец;

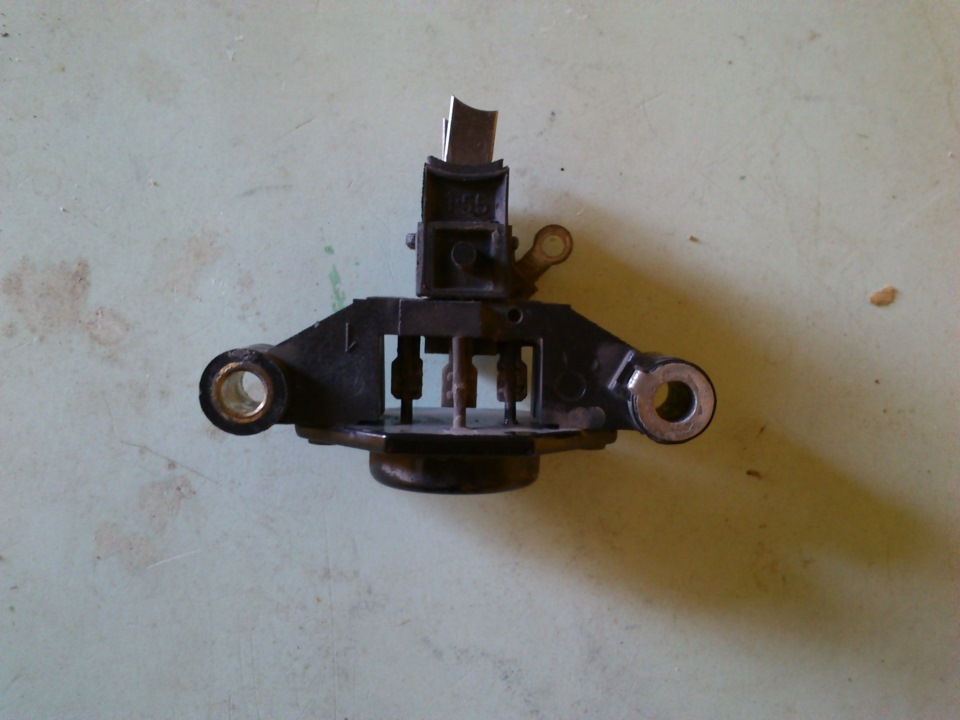

  • если проблема кроется в повреждении регулятора напряжения, то устройство также следует поменять;

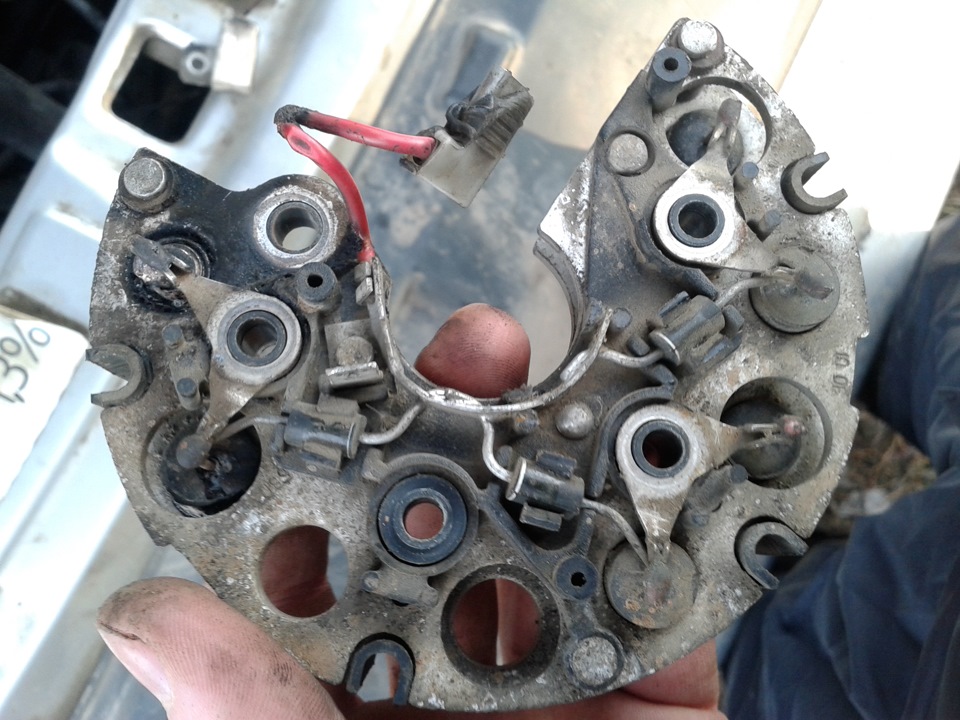

  • при замыкании в плюсовых вентилях необходимо снять генератор на ВАЗ и поменять выпрямительный блок.

Если при включенном зажигании индикатор горит ярко, а после запуска мотор более тускло, то причины могут быть следующими:

  • проскальзывает ремешок, можно попытаться его подтянуть, если же он износился, то выполняется замена ремня генератора ВАЗ;
  • еще одна проблема, которая часто возникает на ВАЗ 2115 — это повреждение диодных элементов питания обмотки возбуждения либо же выход из строя вентилей на блоке, все детали подлежат замене;
  • если в статоре произошло замыкание или обрыв обмотки, статорный механизм полностью меняется.

В том случае, если индикатор на приборке продолжает гореть после того, как мотор был заведен, причина, скорей всего, кроется в регуляторе напряжения. Устройство необходимо менять.

Часто бывает такое, что после запуска мотора водители диагностируют нехарактерный для работы механизма шум, это может быть связано:

  • с замыканием на вентилях, как сказано выше, в данном случае нужно менять весь выпрямительный блок;
  • с повреждением подшипниковых деталей — восстановлению они не подлежат, поэтому осуществляется замена подшипника генератора ВАЗ;
  • с замыканием на массу обмотки статора, последний необходимо менять.

Фотогалерея «Неисправности генераторного устройства»

Диагностика узла

Проверить генератор на ВАЗ можно без демонтажа устройства с автомобиля. Чтобы произвести диагностику, вам понадобится помощник, а также мультиметр или вольтметр.

Как проверить генератор своими руками:

  1. Заведите мотор и дайте ему прогреться. Включите все электрооборудование, которое вы обычно используете во время поездки — оптику, печку, магнитолу, видеорегистратор, систему обогрева заднего стекла и т.д.
  2. Далее, мультиметр следует переключить в режим измерения вольт, после чего подключить его к АКБ. Помощник должен сесть на место водителя и нажать на газ, чтобы обороты силового агрегата увеличились примерно до 3200. Если генераторный узел работает в нормальном режиме, то на дисплее мультиметра должно вывестись напряжение примерно 13 вольт. Можно и больше, главное, чтобы не меньше.
  3. Если напряжение более низкое, то причина, скорей всего, кроется в плохой натяжке ремешка или повреждении электроцепи, как вариант, могли окислиться контакты на массе, поэтому их можно просто очистить. Также причина может заключаться в выходе из строя регулятора напряжения и износе щеточного узла. Значительно реже проблема кроется в самом агрегате, но и этот вариант исключать нельзя.
  4. Далее, отключается все электрооборудование, теперь нужно проверить уровень напряжения без него. Обороты при этом должны быть аналогичными. В итоге мультиметр должен показать не более 14.7 вольт (автор видео — Denis Legostaev).

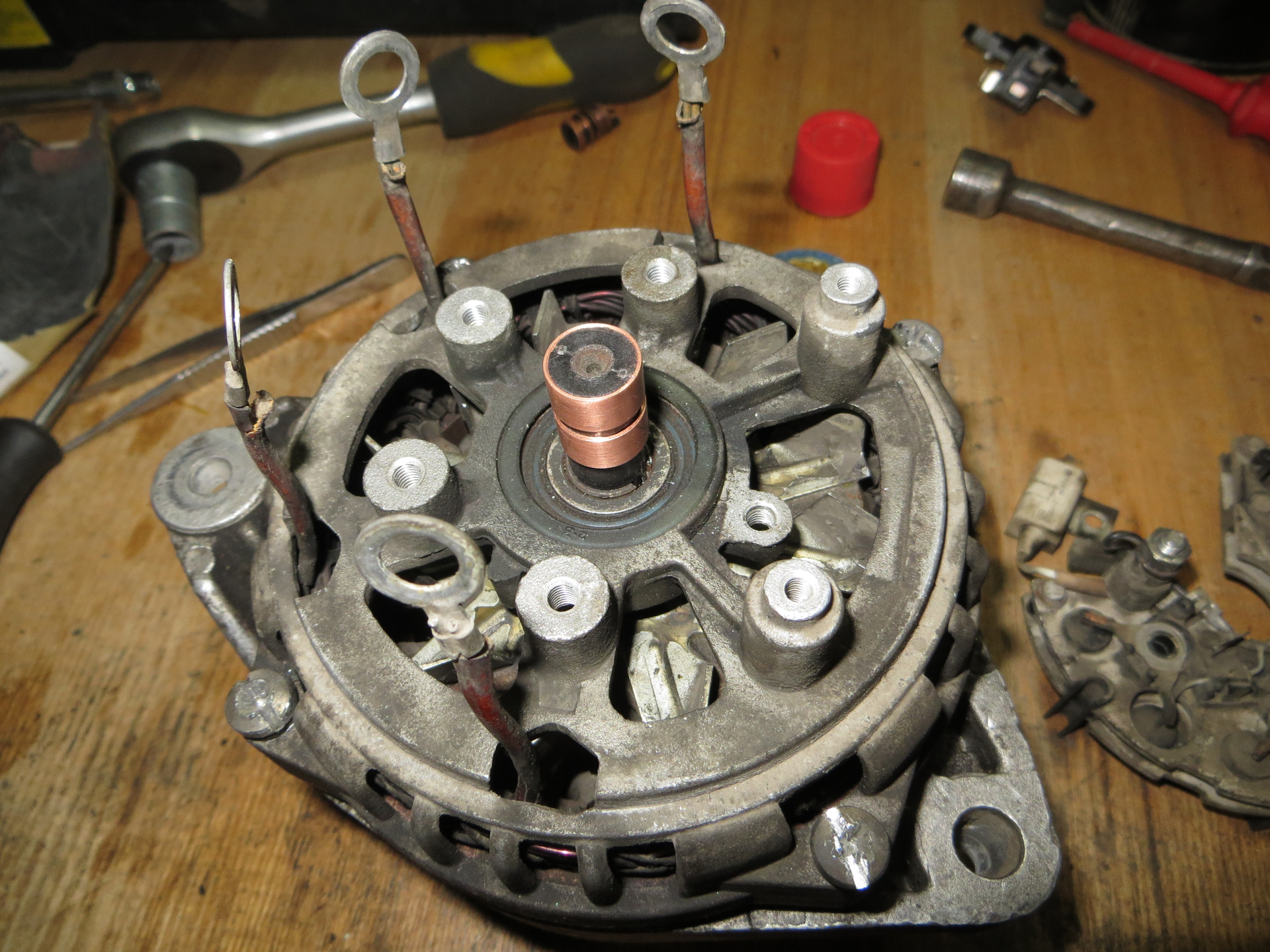

Демонтаж и разбор генератора своими силами

Ремонт генератора ВАЗ 2115 выполняется следующим образом:

  1. Сначала следует отключить клеммы от АКБ.

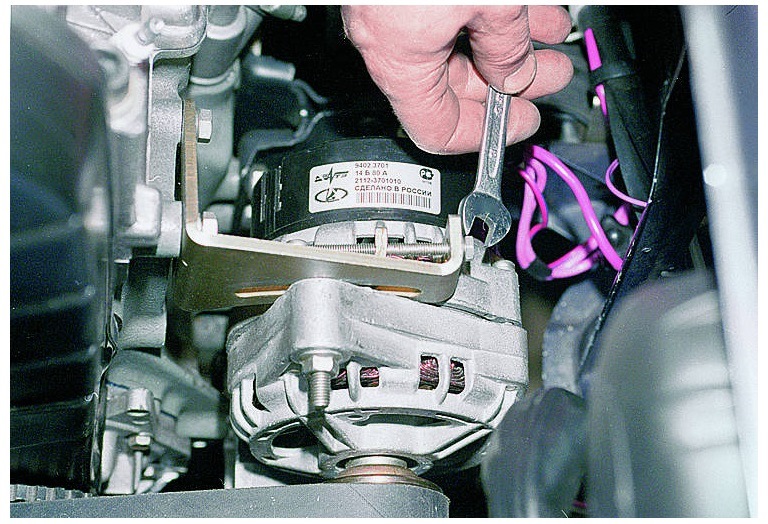

  2. Далее, выкручивается гайка от контактного винта, сделав это, можно отсоединить проводку.

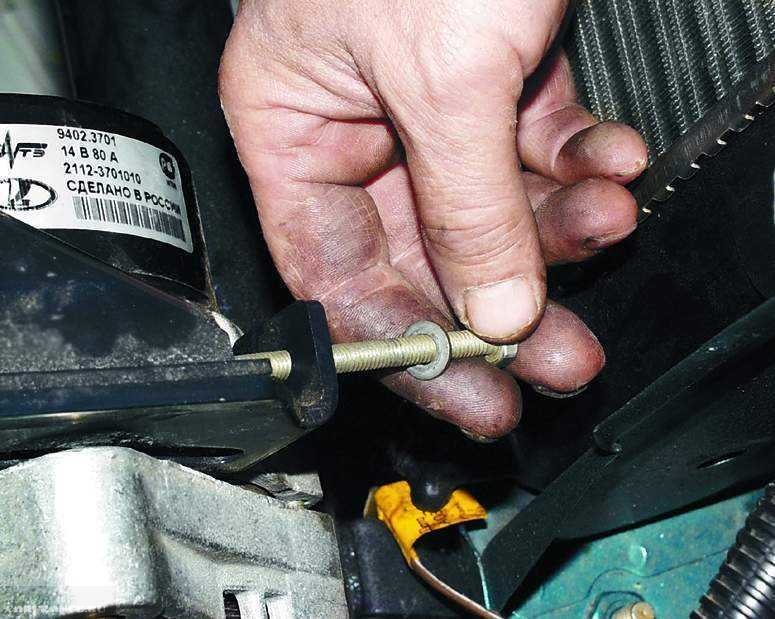

  3. Затем выкрутите винт, с помощью которого крепится натяжитель ремешка, и два винта, которые крепят натяжную рамку.
  4. Далее, выкручивается гайка, которая находится справа от механизма. Деталь нужно приподнять и извлечь шпильку — полностью вытащить ее не получится, поэтому извлеките ее на наиболее возможное расстояние. Для демонтажа агрегата шпильку придется разрезать, а при последующем монтаже устанавливается новая шпилька, только с противоположной стороны.

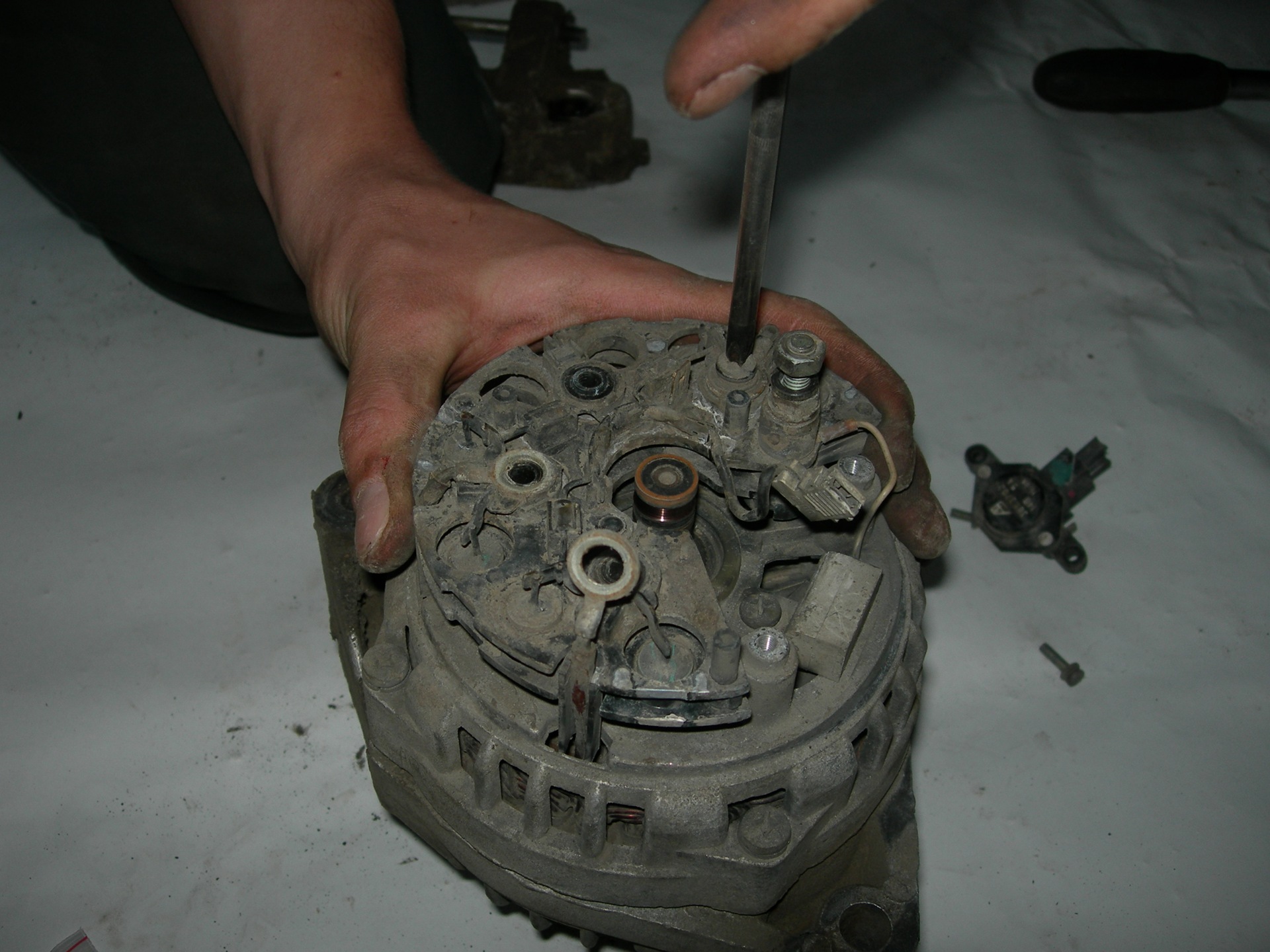

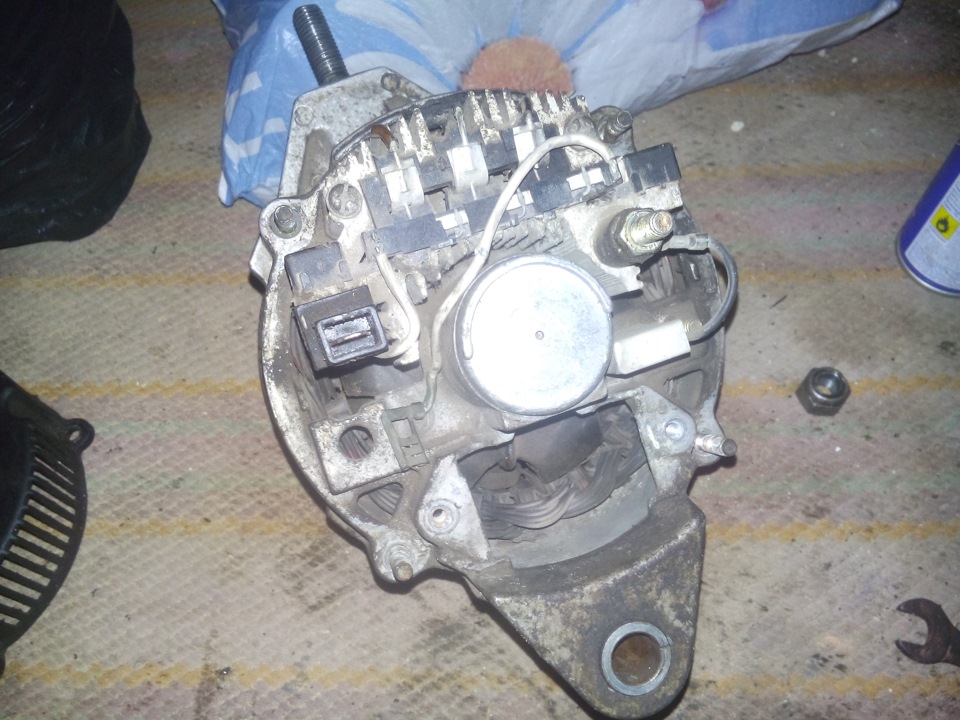

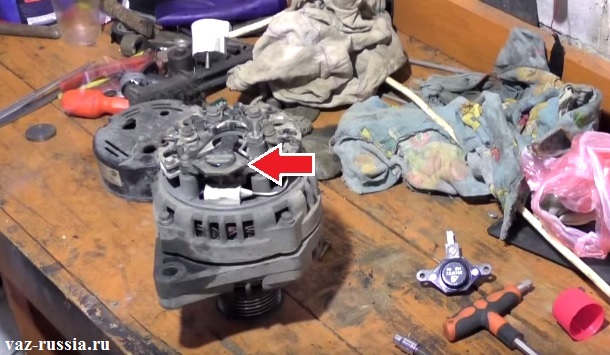

  5. После этого агрегат снимают, производится его разборка. Выкручиваются натяжные винты, а также болты, которые фиксируют фазную обмотку и конденсаторное устройство к крышке. Если нужно, конденсаторный элемент можно отключить от выпрямительного блока.

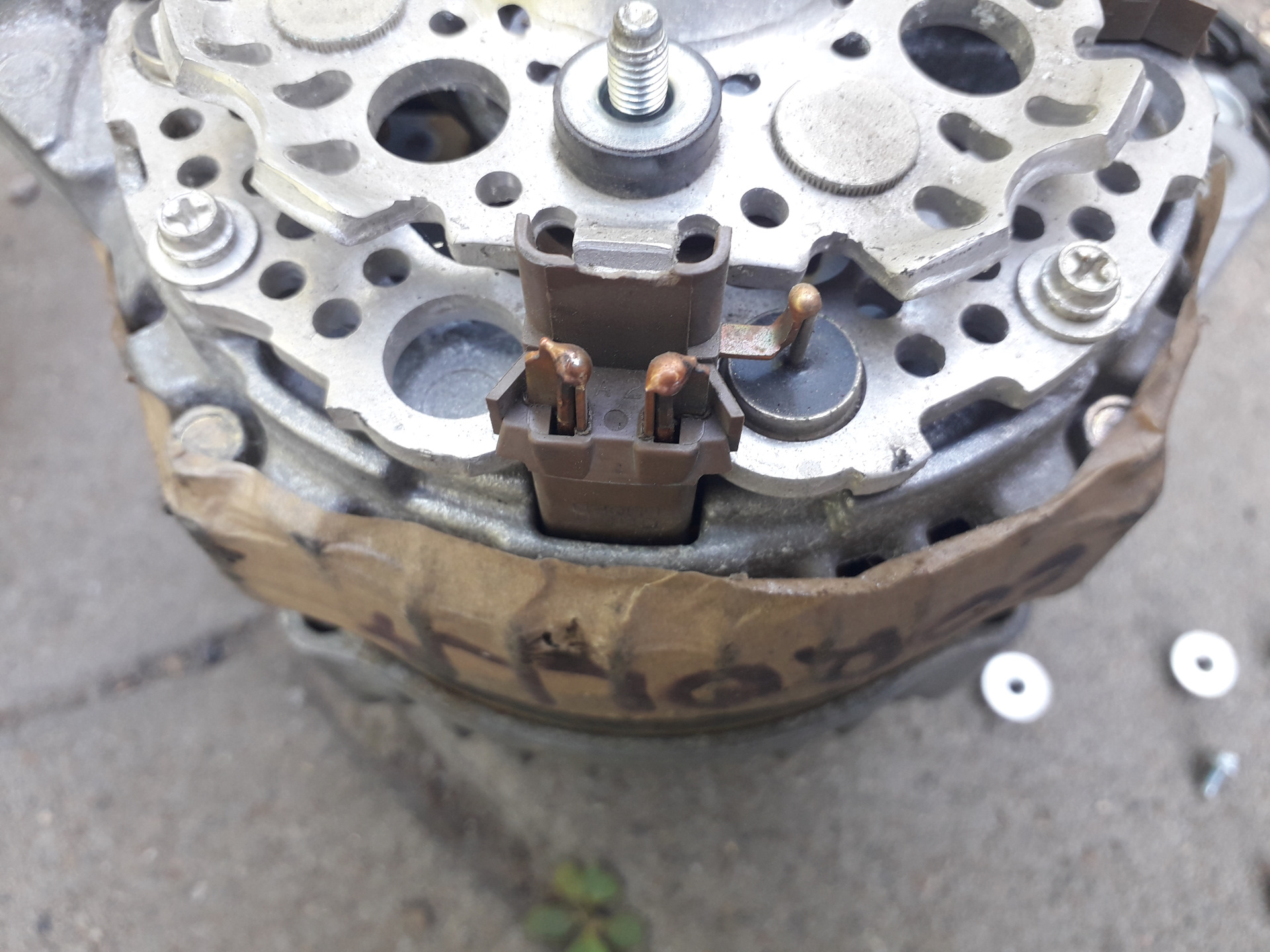

  6. Непосредственно на самом блоке следует также отключить фазные обмотки.

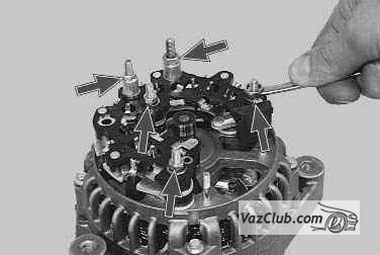

  7. Далее, вам необходимо открутить еще четыре стяжных болта, а затем снять заднюю крышку с роторным механизмом и статором.
  8. Теперь ротор следует зажать в тиски и разобрать, выкрутив все необходимые гайки и сняв шкив с кольцом. Все вышедшие из строя элементы — регулятор напряжения, подшипники и другие составляющие меняются при необходимости. После этого агрегат собирается и ставится на место.
 Загрузка ...

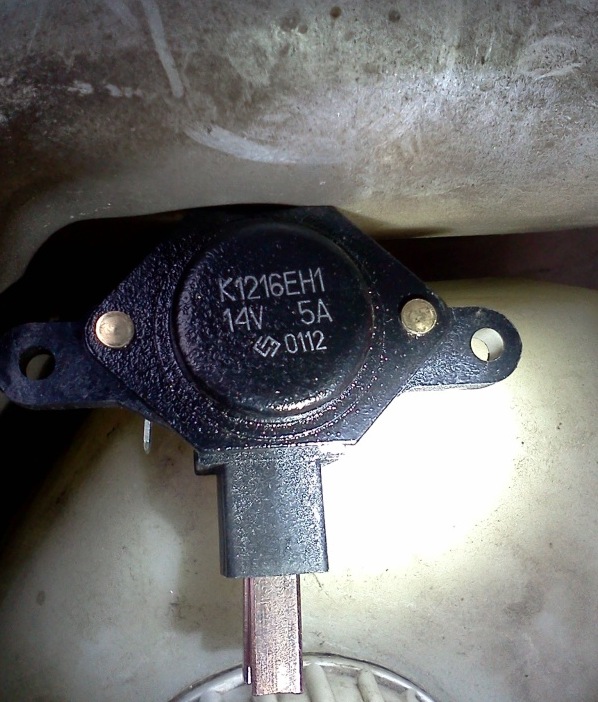

Видео «Установка нового регулятора для поднятия напряжения»

Как установить новый регулятор напряжения в генераторный узел ВАЗ 2115 — инструкция приведена ниже (автор ролика — канал КОЛХОЗ).

Ремонт генератора на ВАЗ 2114 своими руками: замена щеток, ремня навесного оборудования и установка генератора от Приоры

Содержание:

  1. Основные неполадкик
  2. Замена щеток
  3. Провека регулятора
  4. Натяжение ремня
  5. Установка генератора от Приоры
  6. Процесс замены устройства

Задача генератора заключается в обеспечении работоспособности всей электрической схемы автомобиля. В данном случае мы говорим про модель ВАЗ 2114. Система способствует распределению электричества. Ее нельзя назвать совершенной и безотказной, потому порой определенные проблемы возникать могут.

Элементы устройства

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Перегорел предохранитель

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

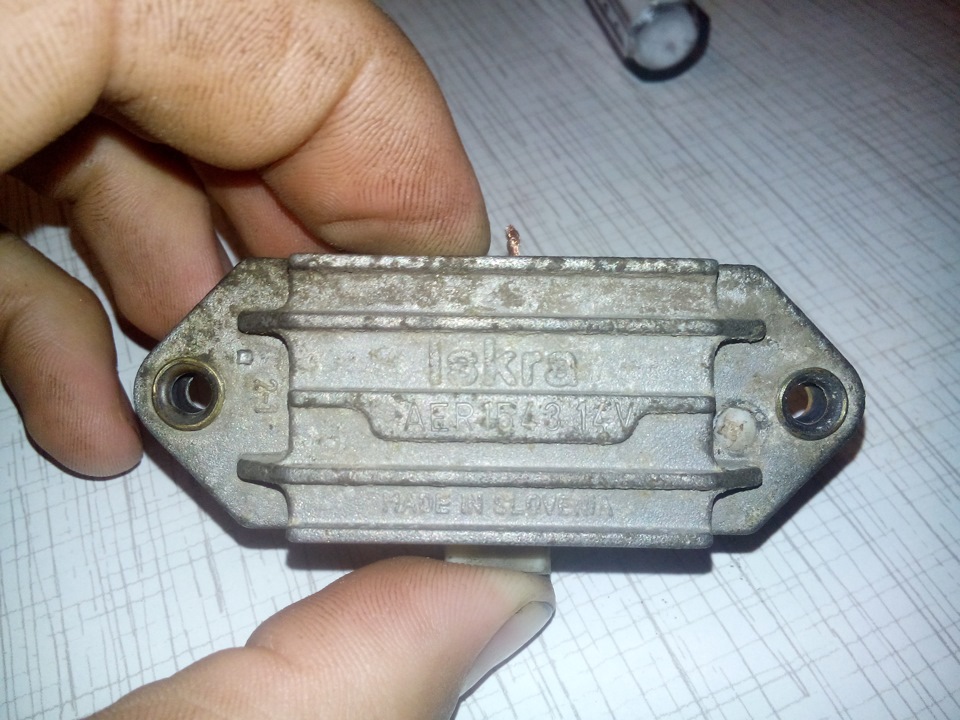

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.

В некоторых случаях решить вопрос путем замены или ремонта отдельных элементов генератора не удается, потому единственное верное решение — полная замена агрегата.

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

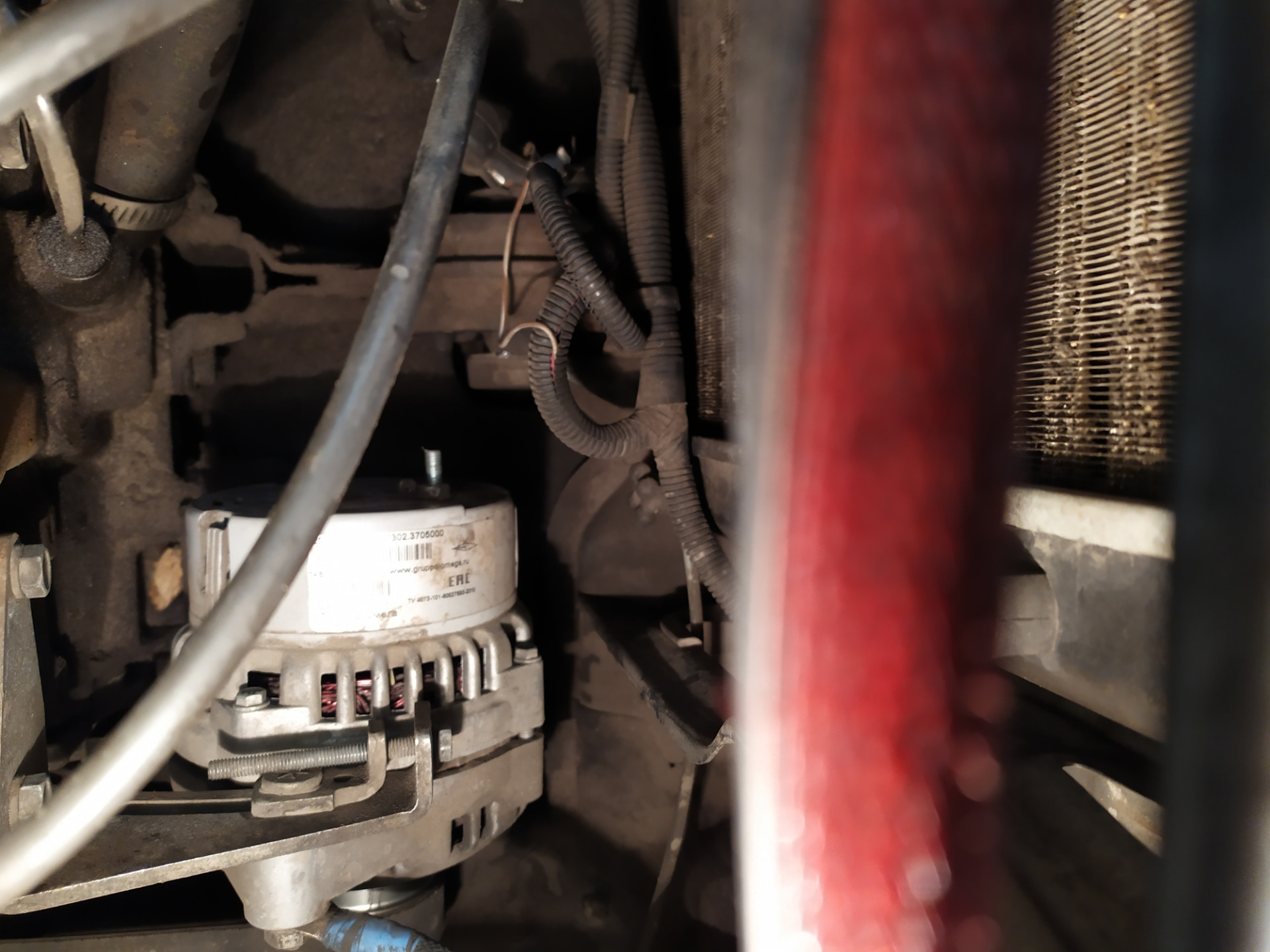

Располагается этот агрегат в подкапотном пространстве слева относительно двигателя. Смотрите относительно салона в район возле передней правой фары.

Вот именно там и находится искомый элемент.

Расположение

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

Показатели мощности генератора можно замерить с помощью тестера.

  1. Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.
  2. Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.
  3. Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.
  4. Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.
  5. При показателях 13В на тестере, генератор работает исправно.
  6. Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные. При исправном генераторе показатели тестера будут 14,7В.
  7. Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:

  • Натяжение ремня ГРМ недостаточно сильное;
  • Цепь генератора повреждена;
  • Неисправен регулятор напряжения;
  • Износились щетки;
  • Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.

Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

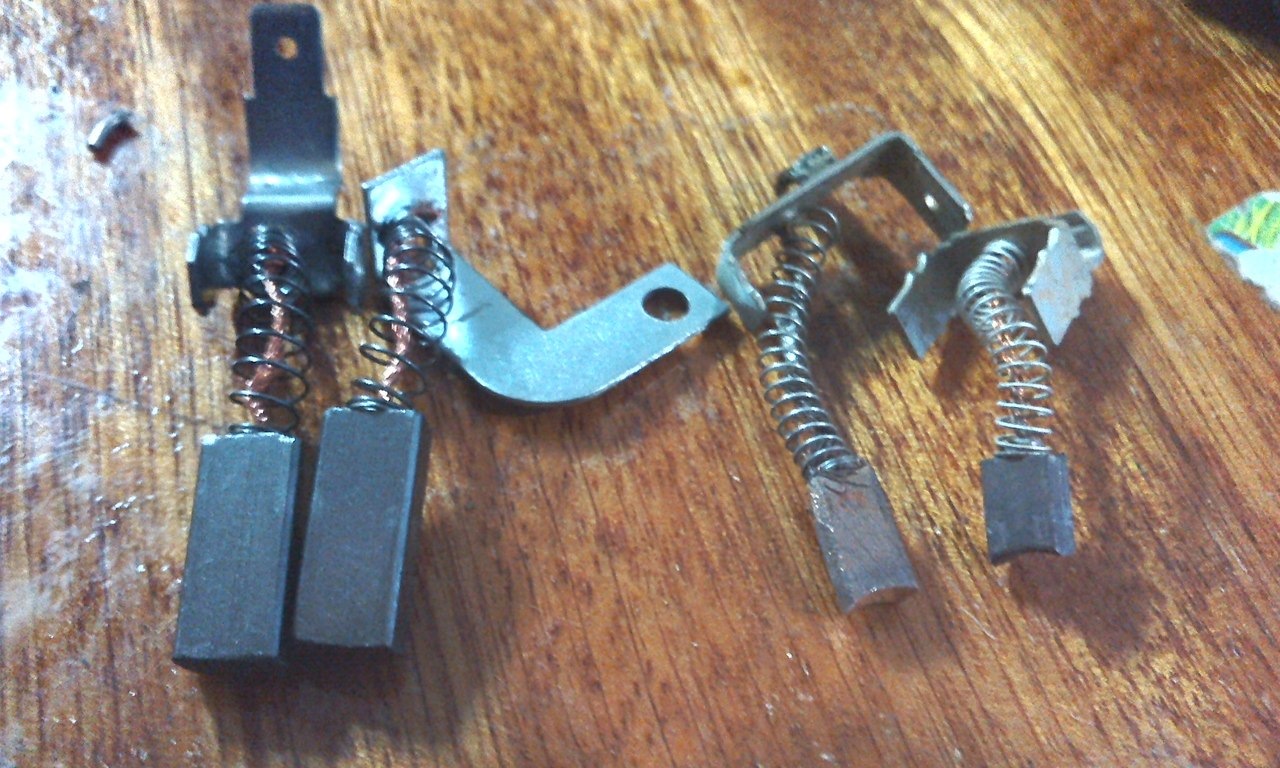

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.

Причин амортизации может быть несколько:

  • На аккумуляторную батарею не поступает заряд;
  • В темное время суток фары генерируют недостаточно сильный свет;
  • Снижается напряжение и пр.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, потому обнаружить вышедшие из строя щетки зачастую полная неожиданность.

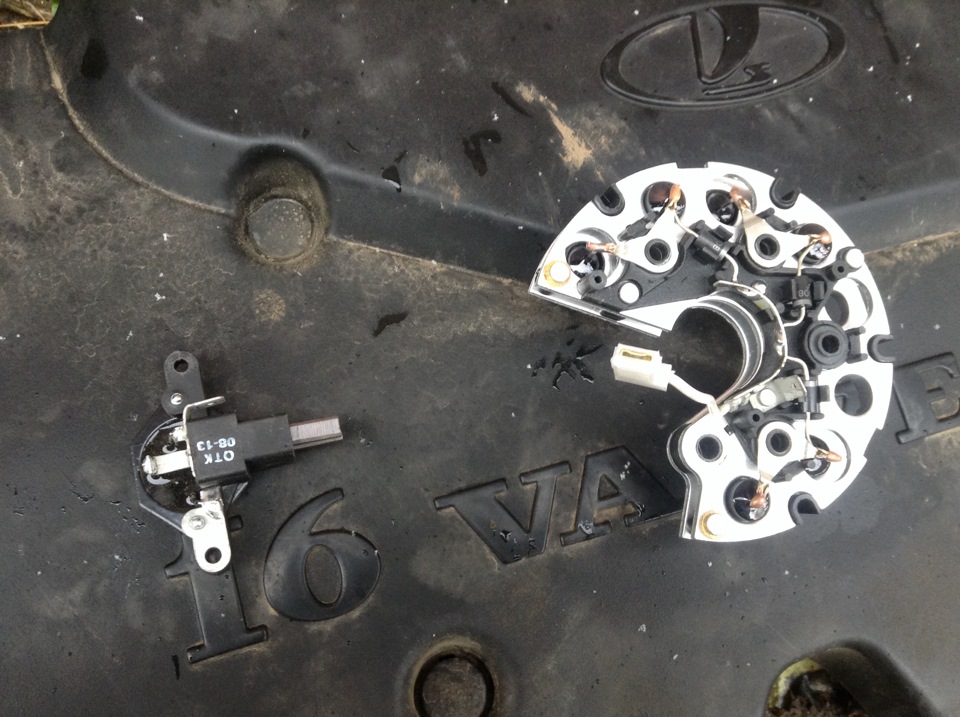

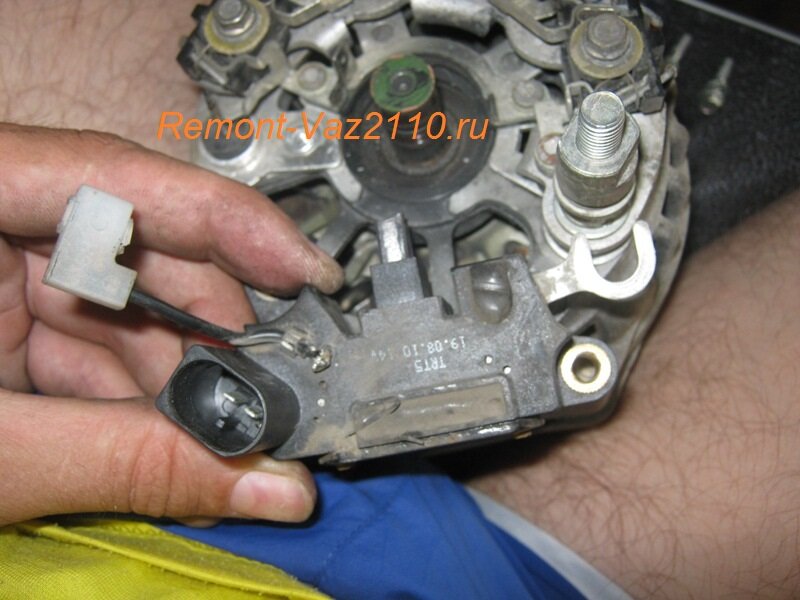

Для замены вам потребуется разобрать узел вместе с регулятором напряжения.

  • Отключите минусовую клемму от аккумуляторной батареи.
  • Отключите все провода.
  • Снимите колпачок с системы проводки вывода «плюсе», открутите гайку, которая удерживает этот пучок, и демонтируйте его с блока.

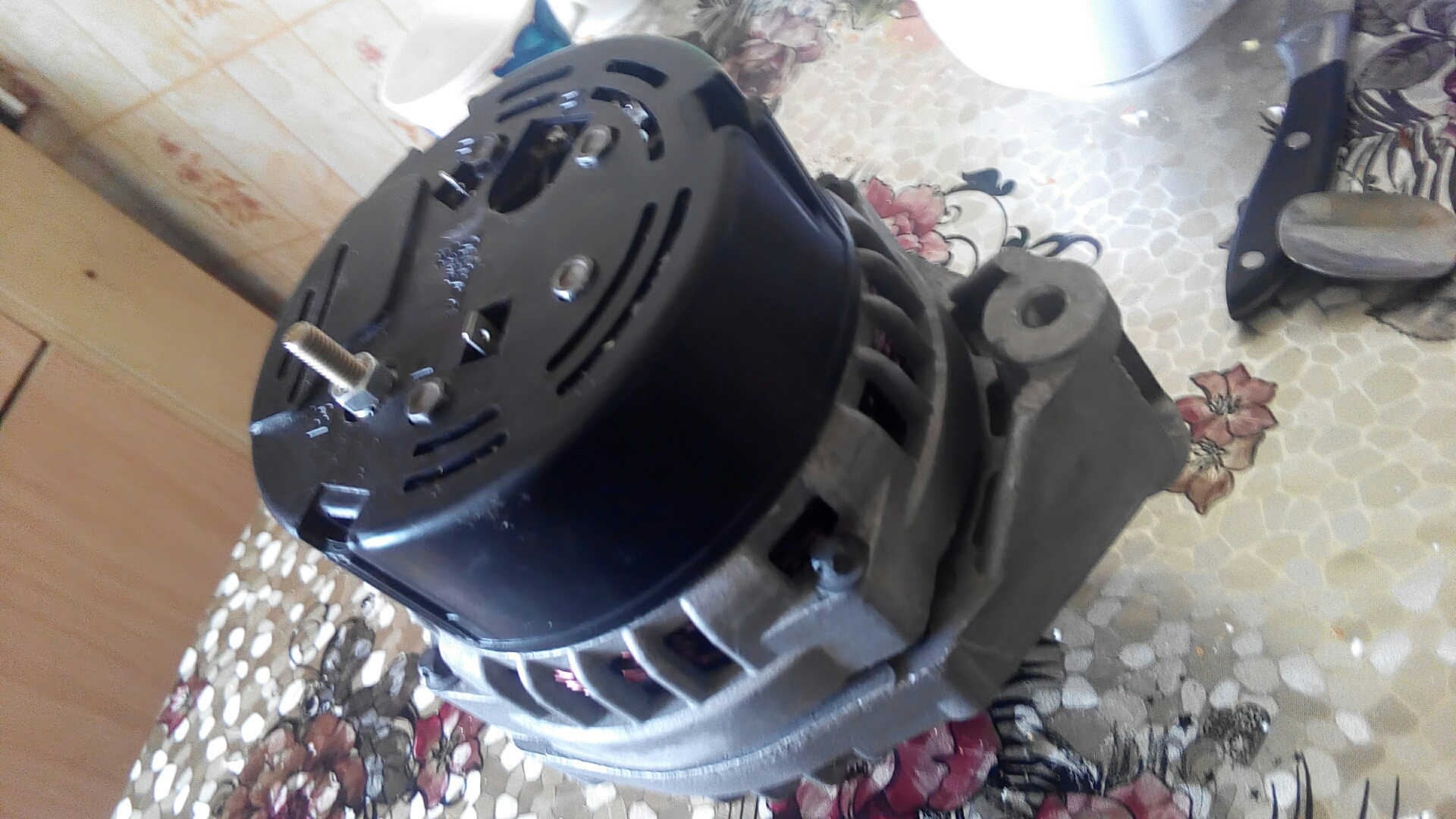

  • Снимите кожух из пластика. Для этого предварительно следует отсоединить фиксаторы.
  • Теперь открепите крепеж регулятора.
  • Когда будете извлекать регулятор, обязательно отключите колодку проводов.

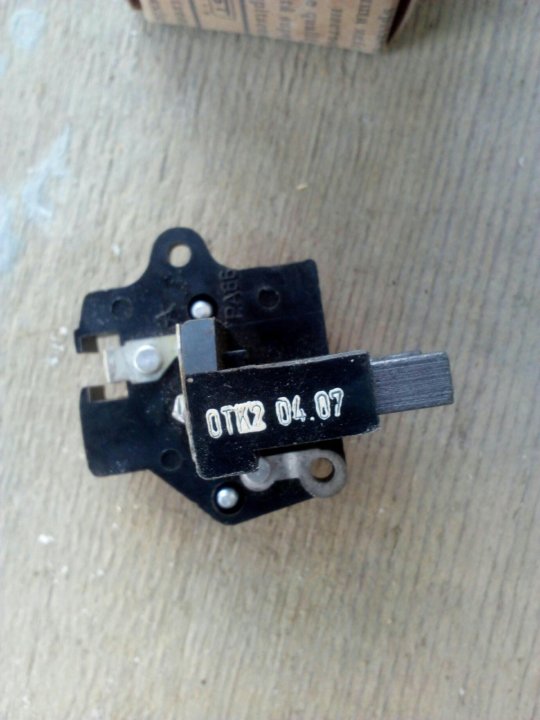

  • Аналогичным способом выполняется замена щеток, но с измененной последовательностью.
  • Все разобранные элементы возвращаются на свои места.

Замена щеток выполняется по мере их износа. Стержень должен составлять в длину менее 0,5 миллиметра, что свидетельствует о необходимости замены. Если длина стержня нормальная, причина неисправности может заключаться в поврежденном регуляторе.

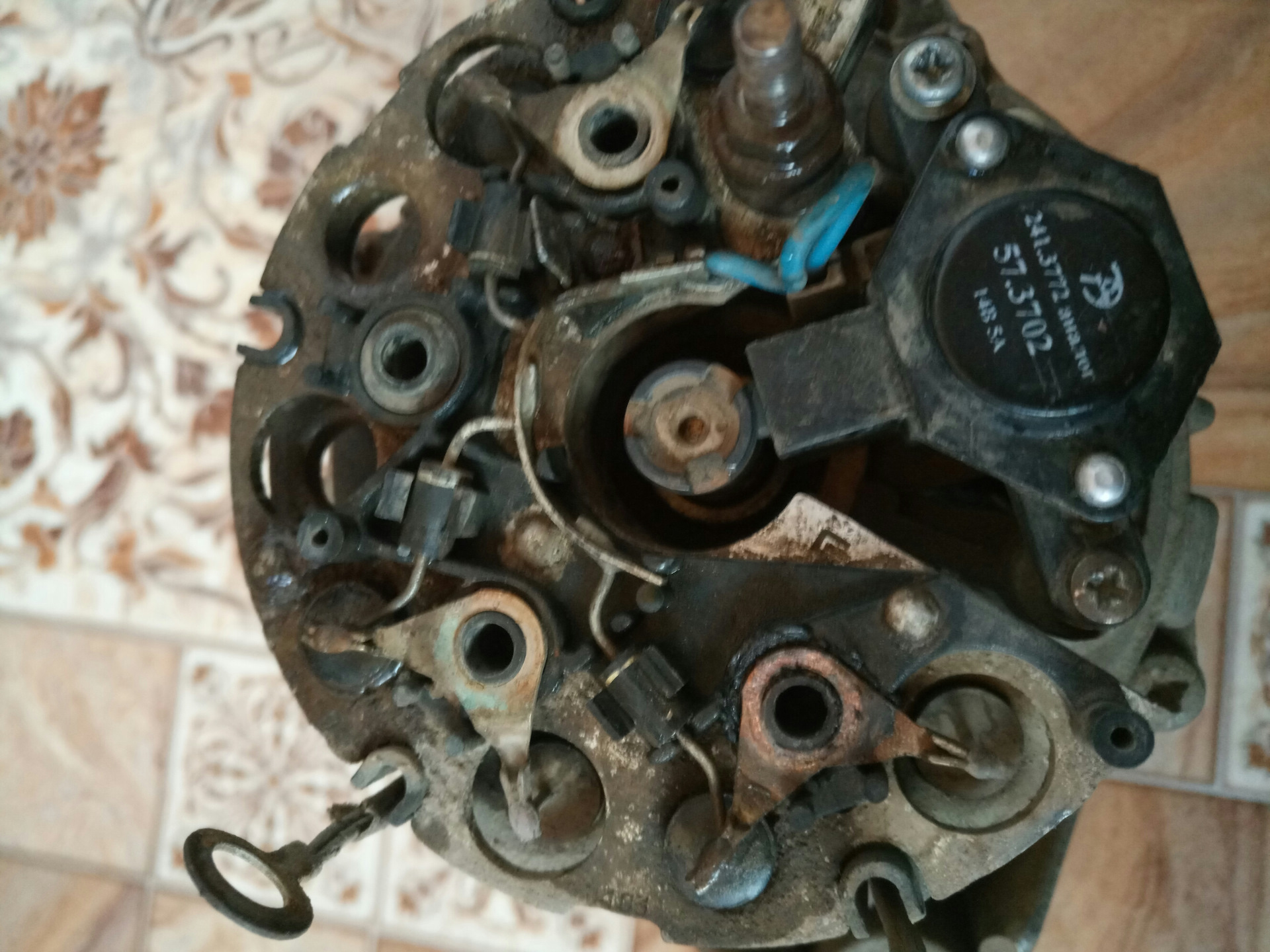

Проверка регулятора

Проверку регулятора осуществляют вместе с держателями щеток. Это позволит сразу обнаружить повреждение в цепи регулятора и щеток при его наличии.

Регулятор напряжения трехуровневый

Для проверки вам потребуются:

  • Провода;
  • Лампочка мощностью 12В;
  • Пальчиковые батареи;
  • Автомобильный аккумулятор.
  1. Если регулятор исправен, напряжение будет составлять 14,7В. Если подача составляет выше положенной нормы, поступающее напряжение на щетки придется остановить.
  2. Если имеются неполадки в регуляторе, горит лампа, устройство, вероятнее всего, повреждено.
  3. При не горящей лампе вероятно нарушение контакта, который соединяет щетки с регулятором. Либо возник разрыв цепи.
  4. Если напряжение составило менее 13В, регулятор обязательно меняется на новый.
  5. Работа по снятию и замене регулятора напряжения аналогична процедуре замены щеток, поскольку оба устройства извлекаются вместе.

Натяжение ремня

Во многом функциональность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение слишком слабое, возникнут проблемы в бортовой системе. Определить проблему можно по свисту из-под капота и мигающему значку аккумуляторной батареи на приборной панели.

Когда натяжение слишком сильное, хорошего в этом тоже мало. Поскольку так существенно снижается ресурс подшипников, и они вскоре выходят из строя.

Ремень ГРМ подлежит замене после каждых 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов отслаивания, разрывов. При их обнаружении обязательно выполняйте замену узла.

Показатель натяжения зависит от используемой модели ремня ГРМ.

  • Модель 37.3701 предусматривает натяжение с допустимым прогибом 10-15 миллиметров;
  • Модель 9402.3701 позволяет допускать прогиб в пределах 6-10 миллиметров с нажатием 10 килограмм.

Процедура натяжки напрямую зависит от типа используемого двигателя на вашем ВАЗ 2114. Потому про каждый тип мотора расскажем отдельно в нашей таблице.

Тип двигателя

Процедура натяжения

Мотор на 1,5 литра

— Расслабьте крепежи генератора;

— Регулирующим винтом откорректируйте натяжение;

— Для увеличения натяжения винт двигается по часовой стрелке;

— При ослаблении натяжения двигаемся против часовой стрелки;

— После регулировки закрепите генератор и проверьте ремень.

Мотор на 1,6 литра

— Аналогичным с двигателем на 1,5 литра способом ослабляем крепежи генератора;

— Ломиком генератор слегка сдвигается от мотора, что позволяет натянуть ремень;

— Сдвигая генератор в сторону двигателя, вы ослабляете натяжение;

— Натянув ремень, закрепите генератор и проверьте правильность работы

Если этот метод не позволит устранить неисправность, следует искать другие причины неполадки.

Устройство от Приоры на ВАЗ 2114

Не редко владельцы ВАЗ 2114 задумываются над установкой более эффективного, мощного генератора на свой автомобиль.

Регулятор от Приоры

В этом случае специалисты рекомендуют воспользоваться устройством от Приоры или Калины, которые данные модели получают при наличии кондиционера.

Мощность агрегатов составляет 115А, в то время как обычный заводской генератор имеет показатель всего 80А. Разница существенная, как вы можете заметить.

При этом вам обязательно придется поменять шкив на своем ВАЗ 2114. Задача простая, да и обойдется в небольшую сумму денег.

Также обратите внимание на генератора Элдикс. Его мощность составляет 115А, отлично подходит на «четырнадцатую» модель. Единственный, но серьезный минус — найти для него запчасти очень сложно.

Замена

Теперь поговорим непосредственно о том, как можно наш злосчастный генератор снять. Рекомендуем изучить соответствующие видео, дабы лучше разобраться в нюансах демонтажа.

Если следовать инструкции, проблем со снятием и заменой возникнуть не должно.

  1. Найдите место, где есть подъемник или яма. То есть обычный гараж может вполне подойти.
  2. Снимите защиту с силового агрегата.
  3. Ослабьте немного натяжной ролик приводного ремня.
  4. Верхний болт, отвечающий за крепление генератора, следует открутить.
  5. По аналогии проводим работу с нижним крепежным элементом.
  6. Далее обязательно отсоедините крепеж компрессора кондиционера.
  7. Затем снимите ремень привода.
  8. Теперь вы можете извлечь генератор с посадочного места и сместить его немного вправо по отношению к аккумуляторной батарее.
  9. Демонтируйте болт сверху компрессора кондиционера. Извлеките компрессор и подвесьте его. Не переживайте, используемые трубки довольно надежные, потому без труда справятся с весом.
  10. Открутите все болты держателя вашего генератора.
  11. Когда отключите клемму, спокойно вытягивайте вниз генератор вместе с держателям.
  12. Обратную установку нового устройства осуществляют в строго обратной последовательности. При этом регулировка приводного ремня является обязательным мероприятием.

Самостоятельно снять и заменить такой агрегат не сложно. Но определенные навыки и предварительное изучение инструкции от вас потребуется обязательно. Используйте только высококачественные и эффективные запчасти для замены, чтобы в дальнейшем генератор не вызывал проблем.

 Загрузка ...

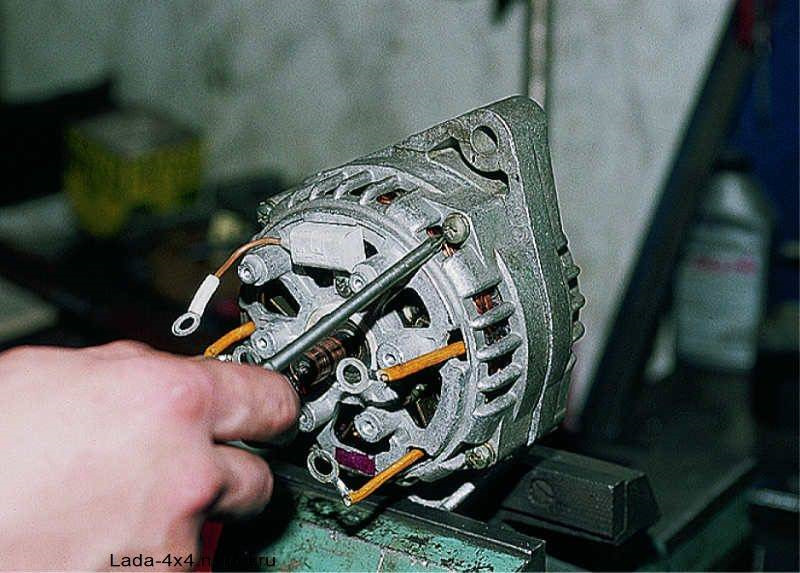

Размеры щётки генератора ВАЗ 2110

Замена щток генератора ваз 2110.

Фото щеток генератора, drive2.ru.

Щетки генератора ВАЗ.

Люфт кулисы ваз 2110.

Купить Щетки стеклоочистителя (дворники) для LADA, ВАЗ Если есть, то размер ...

Ремонт генератора ВАЗ 2110, 2111, 2112 Энциклопедия тюнинга и доработок ВАЗ . ..

Щеткодержатель генератора ВАЗ 2110-12, Нива Шеви (рег. нарп. +щетки) 571.37...

Щетки генератора.

Щетки генератора ВАЗ 2110 (уголёк с проводом) 100шт.

Ремонт генератора ВАЗ 2110.

крепление щеток генератора ВАЗ 2110, 2114, 2115.

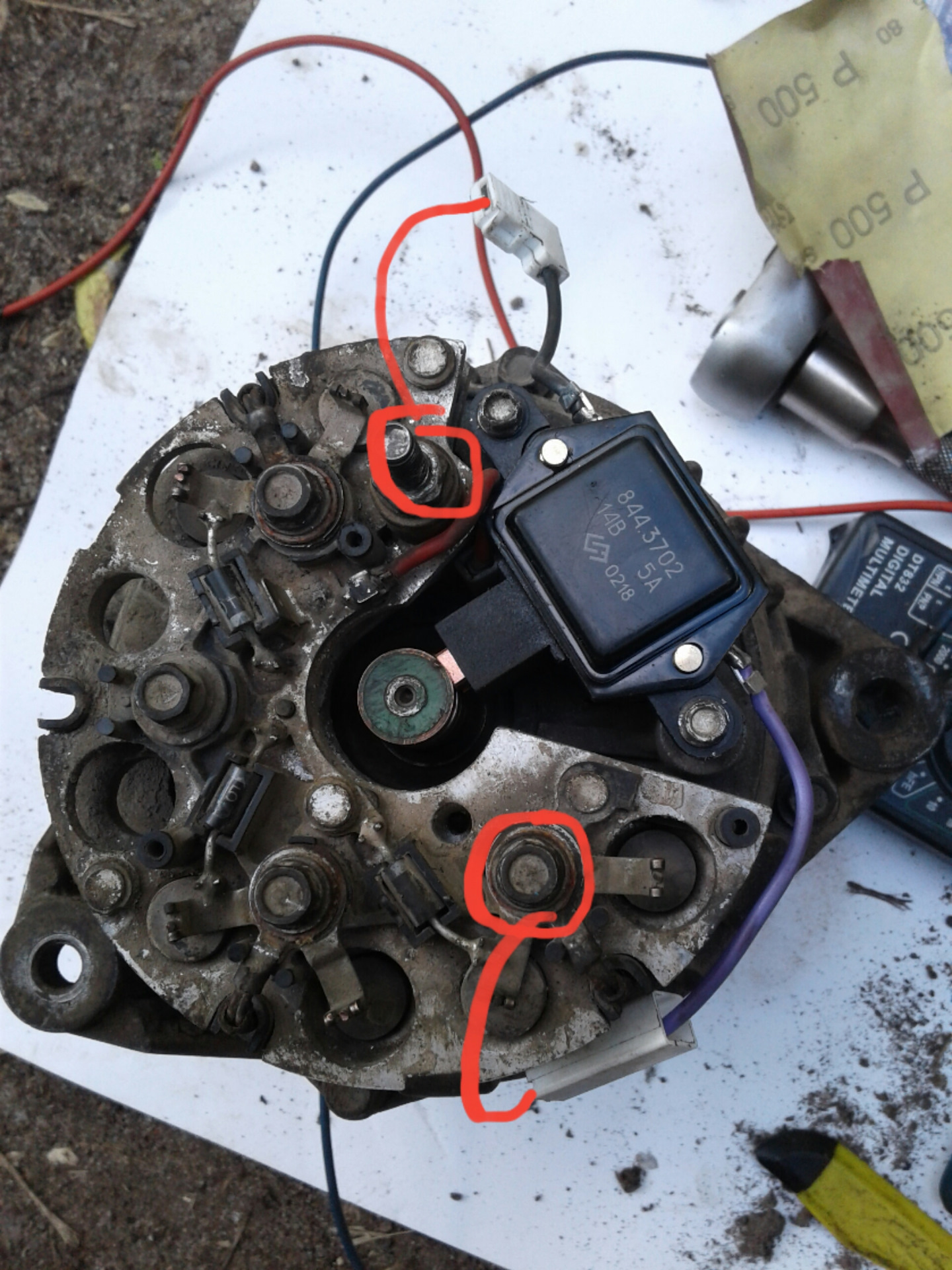

Проверка регулятора и щёток на живучесть и работоспособность.

2.12.3 Демонтаж и монтаж приводной цепи распределительного вала ВАЗ 2115.

Ремонт генератора ВАЗ 2110.

...1 - гайки крепления задней крышки; 2 - задняя крышка; 3 - винты креплени. ..

Ремонт генератора ВАЗ 2110.

Основная функция автомобильного генератора

Снятие внешней дверной ручки на автомобиле ваз 2121 и нива 2131 изготавлива. ..

Якорь генератора на ВАЗ 2110 нового образца ф17, производство: Болгария; (1...

Конструкция и проверка генераторов автомобиля Нива ВАЗ-21213, 21214.

Генератор на а/м ГАЗ с двигателем ЗМЗ-406. 10.

инструмент для замены щеток генератора на ВАЗ 2110, 2114, 2115.

Замена щеток генератора valeo - Сервисный центр - "Стартеры и Генерато...

Замена щеток генератора на ВАЗ — все об авто

Многие автолюбители занимаются ремонтом своего авто самостоятельно. Но не все в этом деле являются профессионалами, и во время ремонта возникает много вопросов. Как поменять щетки генератора на автомобилях ВАЗ? Ничего сложного в этом нет. Замена щеток генератора на ВАЗ, например, модели 2114 производится быстро и просто. Для начала стоит узнать, как устроен генератор.

Строение

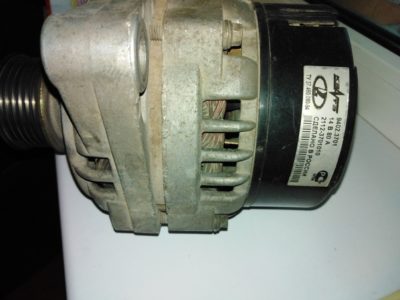

Устройство генератора

Генератор состоит из трех обмоток, они установлены так, чтобы напряжение каждый раз происходило на разных обмотках.

Статорные обмотки – им всегда нужно напряжение, они получают его от аккумулятора. Обмотки играют роль магнитов. Они образуют магнитное поле, благодаря которому снимается напряжение. Напряжение снимается от 18 Века. Но максимально допустимое напряжение – это 14,7 В. Для этого устанавливают стабилизатор.

Стабилизатор или щеточный механизм устанавливают на самом генераторе. Благодаря ему и поддерживается одно напряжение.

Какую роль играет

Генератор отвечает за движение автомобиля. Он поддерживает заряд аккумулятора и отвечает за подпитку стартера при запуске автомобиля.

Порядок замены на ВАЗ 2114

Перед заменой щеток на ВАЗ 2114 удобнее будет снять генератор.

Снятие генератора

Снятие генератора 2114-2115

  • Автомобиль ставится на ручник, дополнительно устанавливаются противооткатные упоры.
  • Отключается отрицательная клемма аккумулятора.
  • Опускается натяжной болт.
  • Отсоединяются провода под резиновым чехлом и отключается разъем, через который идет напряжение на обмотку.
  • С помощью большой отвертки нужно подвинуть генератор к двигателю.
  • После этого можно снять ремень генератора.
  • Опускается крепежный болт. Для этого сначала, используя головку на 15, открутите болты, удерживающие кронштейн. Затем поверните генератор по часовой стрелке. Вы сможете снять ось крепления к кронштейну.
  • Откручивается Гайка ключом на 19 и вытягивается с втулкой, с кронштейна выбивается ось.
  • Генератор спокойно вытягивается вверх.

Замена

Щетки генератора 2114

В генераторе для ВАЗ 2114 есть щетки, которые отвечают за регулирование напряжения.

Если пришло время менять щетки генератора, действуйте следующим образом:

  • Первое, что нужно сделать, это отсоединить клемму от аккумулятора.
  • Далее нужно отсоединить колодку с проводами.
  • Затем открутить гайку зажима.
  • Потом силовые провода снимаются с булавки.
  • Освобождаются фиксаторы, удерживающие пластиковую крышку по периметру.

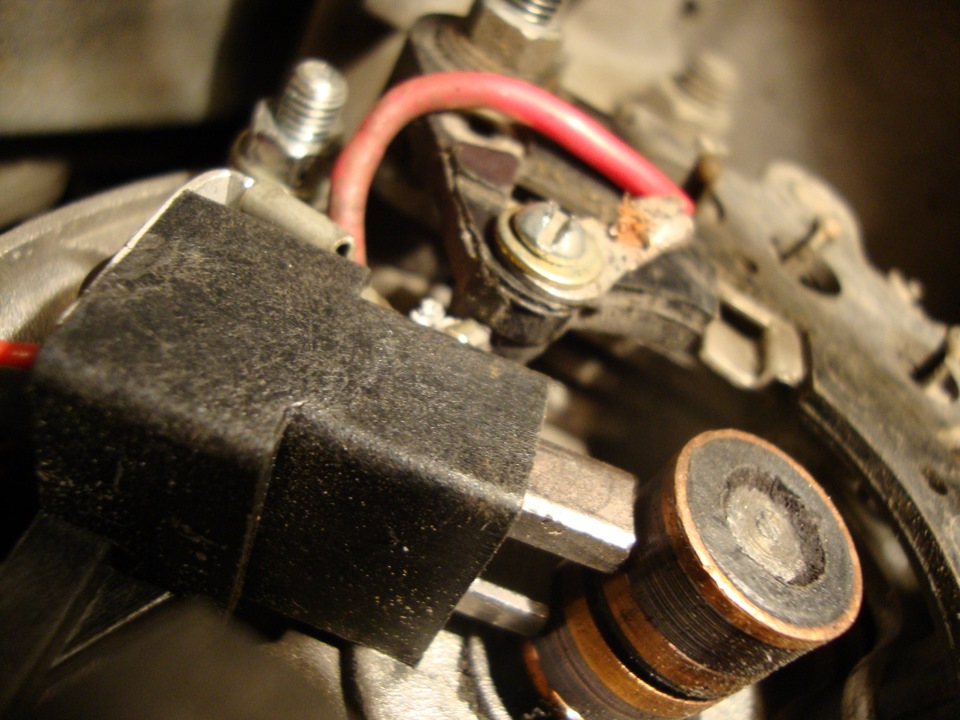

  • Снимается крышка, и находятся сами щетки.
  • После того как щетки найдены, откручиваются болты, которые крепят щетки.
  • Вытягивают сами щетки.
  • Перед тем как установить новые щетки, проверьте размер графитовых контактов, их нормальное выступление считается не менее 0,5 сантиметра.
  • Новые щетки устанавливаются и, опираясь на выше перечисленную процедуру, собираем генератор.

Фотоинструкция

Отсоединяют колодку

Снимают защиту

Вытаскивают натяжной болт

Откручивают верхнее крепление

Убирают натяжную планку

Откручивают нижнее крепление

Извлекают дистанционную втулку

Снимают генератор

Замена на ВАЗ 2110

На автомобилях ВАЗ 2110 от работы генератора, главным образом, зависит заряд аккумулятора. Если после запуска двигателя лампочка зарядки аккумулятора продолжает гореть, это означает, что есть неисправность в генераторе. И в большинстве случаев это означает, что пришло время сменить щетки генератора. Замена щеток генератора также не тяжелая.

Что нужно

Для замены щеток нужны набор инструментов и перчатки. Кроме того, нужны упоры для задних колес.

Перед заменой щеток генератора удобнее будет снять генератор.

Снятие генератора
  • Будет удобнее, если загнать автомобиль на смотровую яму. Если снятие устройства осуществляется не на яме, поддомкратьте переднюю часть машины.
  • Установите противооткатные упоры.
  • Открыв капот, отключаем питание снятием провода с клеммы «минус».
  • Следует открутить болты защиты картера и снять ее.
  • Немного ослабим гайки, что находятся сверху и снизу генератора.
  • Откручивается болт регулирования.
  • Снимается ремень генератора.
  • Снимается клемма выхода Д.
  • Удаляется резиновый чехол.
  • Откручивается гайка крепления штекера.
  • Отсоединяется штекер от болта с контактами
  • Гайку, что находится внизу и вверху креплений генератора, нужно открутить и снять.
  • Затем снимают натяжную планку, втулку втулка.
  • Придерживая генератор, вынимают оставшийся болт крепления.
  • Все – генератор снят.

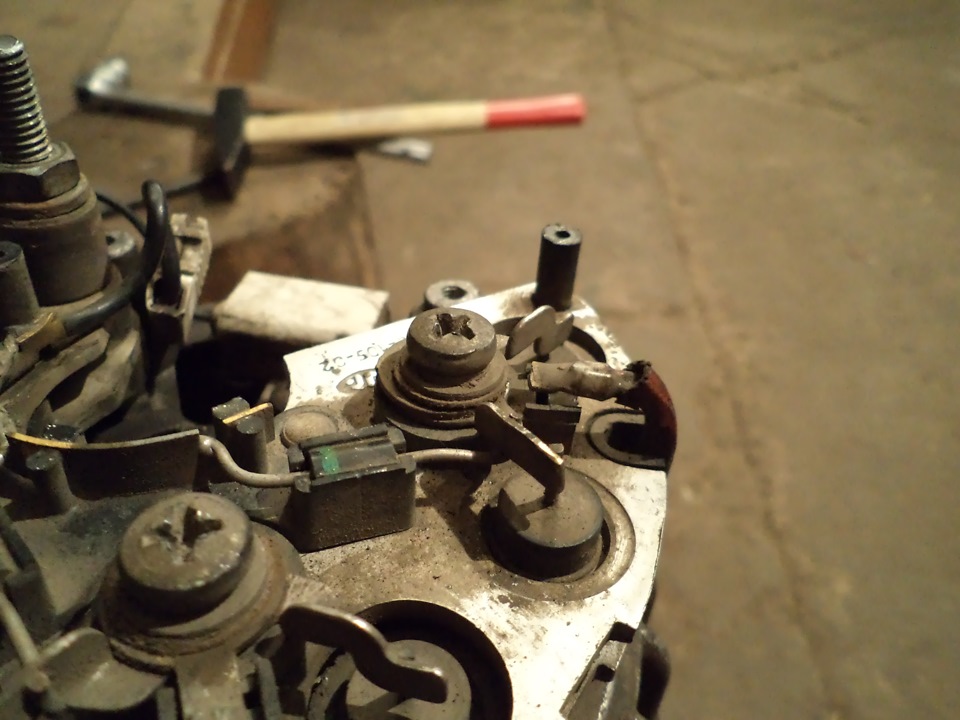

Замена щеток

Лучше всего проводить разборки генератора на чистой поверхности, можно постелить ткань.

  • Ставим генератор так, чтобы шкив оказался внизу.
  • Увидев пружинные держатели, нужно щелкнуть их плоской отверткой.
  • После чего можно снять крышку генератора.
  • Теперь понадобится крестовая отвертка, чтобы открутить винты, которые удерживают узел с щетками.
  • Извлекается сам щеткодержатель.
  • Из щеткодержателя снимается клемма.
  • Откручивается гайка болта из контактов.
  • Увидев две пружинные шайбы, убираем их.
  • Отсоединяется провод конденсатора.
  • Винт крепится на конденсатор, откручивается.

Перед заменой щеток на ВАЗ 2110 проверяется размер выступа контактов и вся процедура производится в обратной последовательности.

Фотоинструкция

Снимаем крышку

Отсоединяем контакт щетки

Откручиваем два болта

И одну гайку

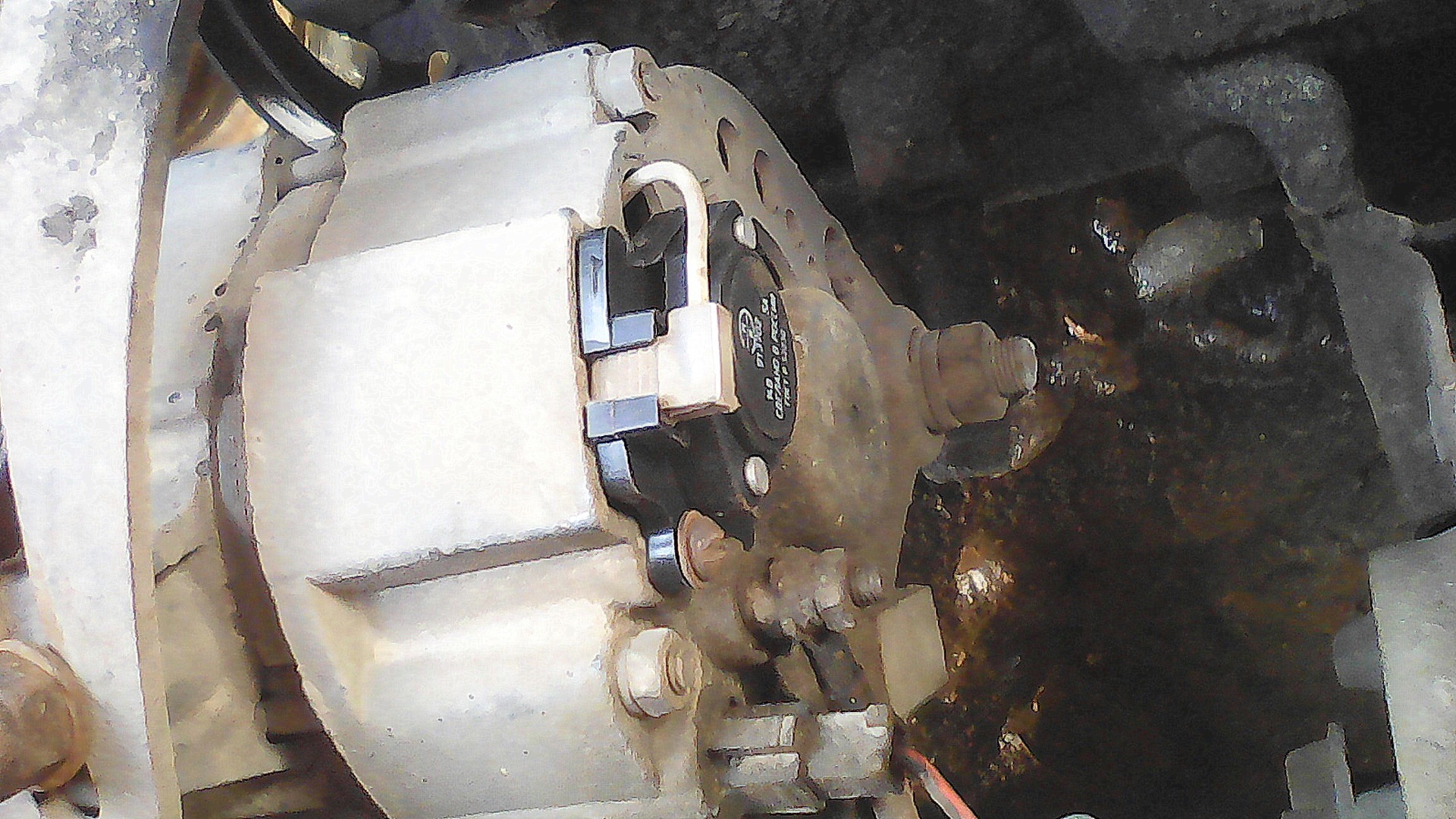

Замена щеток на ВАЗ 2107

Принцип работы генератора на автомобилях ВАЗ 2107 такой же, как и на перечисленных выше автомобилях. После запуска двигателя горит лампочка аккумулятора, значит, пора провести замену щеток генератора.

Так как замена щеток генератора занимает совсем немного времени, многие автолюбители готовы самостоятельно это сделать.

Генератор ВАЗ 2107

При замене щеток генератора на ВАЗ 2107 вы можете снять генератор, но это можно сделать и не прибегая к этим мерам. Достаточно просто отсоединить провод от минусовой клеммы.

Меняем щетки
  • Отсоединяется провод от клеммы.
  • Откручивается два винта, которые прикрепляют корпус щеткодержателя.
  • Извлекается сам щеткодержатель.

Перед заменой щеток лучше проверить, именно в них проблема.

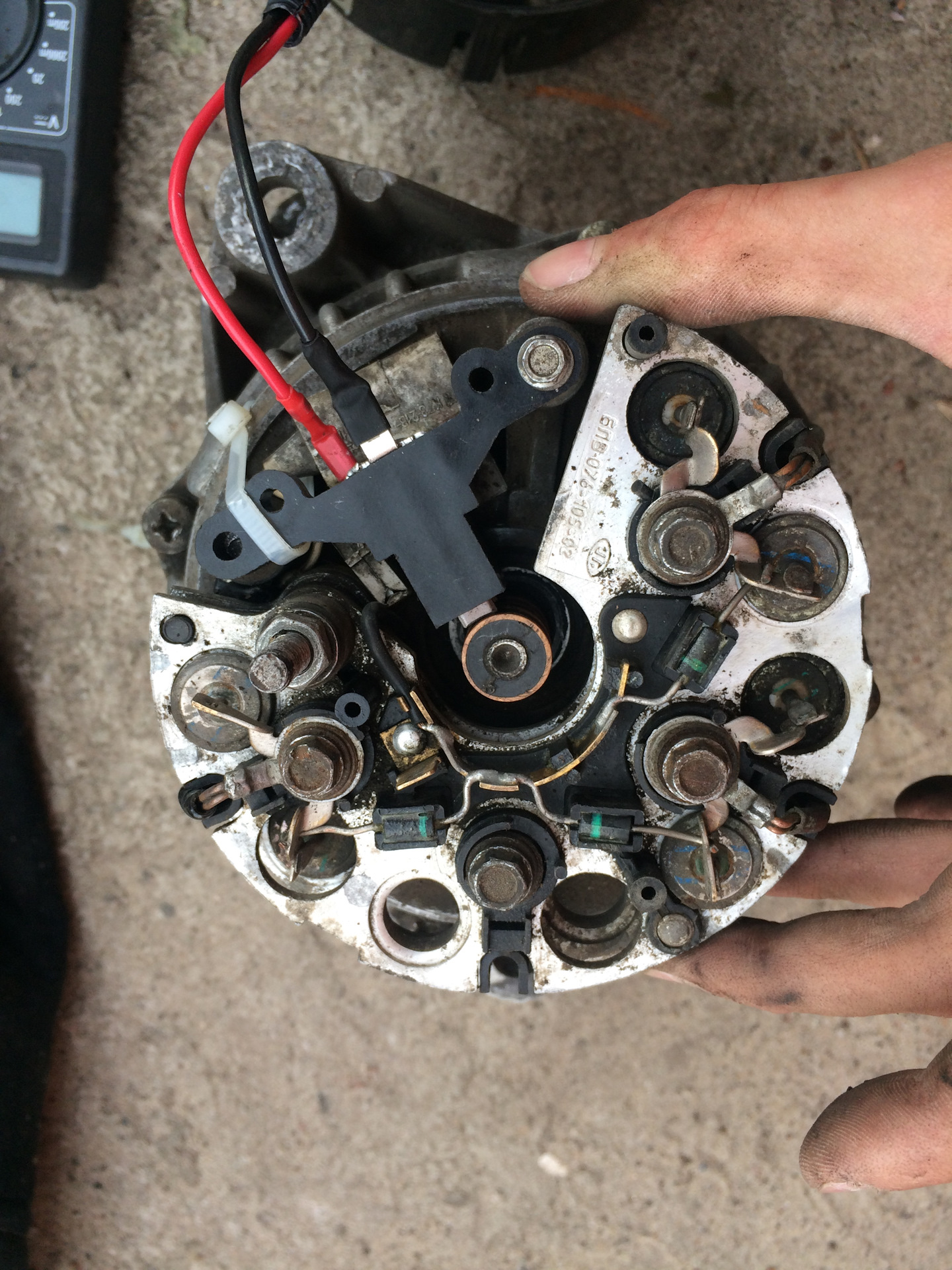

Проверка щеток

Для проверки неисправности щеток нужно лампочка 12 Ст.

На клемму кидаем плюс, на клемму массы кидаем минус. Лампочка загорается, проводим проверку дальше. Добавляем напряжение до 16 В, если лампочка продолжает гореть, это и есть главный признак неисправности щеток.

Проверка исправности щеток

В таком случае перед постановкой новых щеток стоит еще проверить выступление графитовых контактов. Нормальным выступлением считается, выступление не менее 0,5 сантиметра, после чего ставятся новые щетки, и все устанавливается поэтому, исходя из перечисленных выше действий.

Бывает такое, что ремонт генератора не заканчивается только на замене щеток. Если вовремя не выявить износ щеток, то происходит износ и других деталей генератора, так как все элементы генератора взаимосвязаны. Именно поэтому после замены одних щеток, неисправность в генераторе полностью не исчезнет, но на некоторое время исчезнут признаки поломки.

При замене щеток лучше всего снять генератор и рассмотреть его, попытавшись выявить, какие неисправности могут быть в нем еще.

Видео

Инструкцию по замене щеток без снятия генератора смотрите ниже:

Неисправности генератора и их устранение ВАЗ 2114

Довольно часто автолюбители задаются вопросом, как снять генератор на ВАЗ 2114 и 2115. Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент. Не секрет, что с неработающим генератором далеко не уедешь. Батарея разряжается довольно быстро, что опять же не пойдет ему на пользу. Поэтому следует немедленно удалить этот узел при первых признаках неисправности. Потом можно поставить новый, либо отремонтировать старый. В большинстве случаев оптимальный вариант - это ремонт генератора, это можно сделать самостоятельно. Только нужно определить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают людей, у которых есть явные проблемы с этой деталью. Обычно на генераторное устройство обращают внимание, если аккумулятор плохо заряжен. Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданном разряде батареи.При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность АКБ, возможно с генератором все в порядке.



Для проверки не нужно проводить эксперименты со снятием клемм на работающем генераторе. В этом случае произойдет скачок напряжения, который выведет из строя электронику автомобиля. Поэтому для тестирования вооружитесь обычным мультиметром. Тест проводится в режиме измерения напряжения.Двигатель заводится, затем дает ему прогреться в течение нескольких минут. Это позволит нормализовать напряжение. После этого доводим обороты двигателя до 3000, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте напряжение на клеммах аккумулятора в этом состоянии. Прибор не должен показывать ниже 13,2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причина неисправности в окислении контактов на аккуме.После очистки проверьте еще раз. Проверить реле-регулятор можно следующим образом, сначала измеряется напряжение под нагрузкой. После этого все устройства выключаются. И еще раз сделаем замеры. С нормальным регулятором показания не изменятся, либо изменятся в пределах 0,1 В. Если прибор показывает повышение напряжения, то, скорее всего, проблема в реле.


Взлет


Перед работой поставить машину на ручной тормоз, подложить под задние колеса колодки.Извлечение производите в следующем порядке:
  • Снимите клемму с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
  • Автомобиль приподнят, правое колесо снято;
  • Отвинтить брызговик;
  • С генератора снимаем соединительную колодку D;
  • После этого ключом откручиваем провод от 10 пина В ++. Провода удалены;
  • Ослаблен регулировочный винт генератора. Ремень снят.Полностью открутите. Демонтировать натяжную планку;
  • Головкой на 17 откручиваем 3 винта крепления кронштейна генератора к блоку цилиндров;
  • Генератор снят;
  • Снимают скобу, для этого откручивают гайку, это делается ключом на 13. Винт снимается.

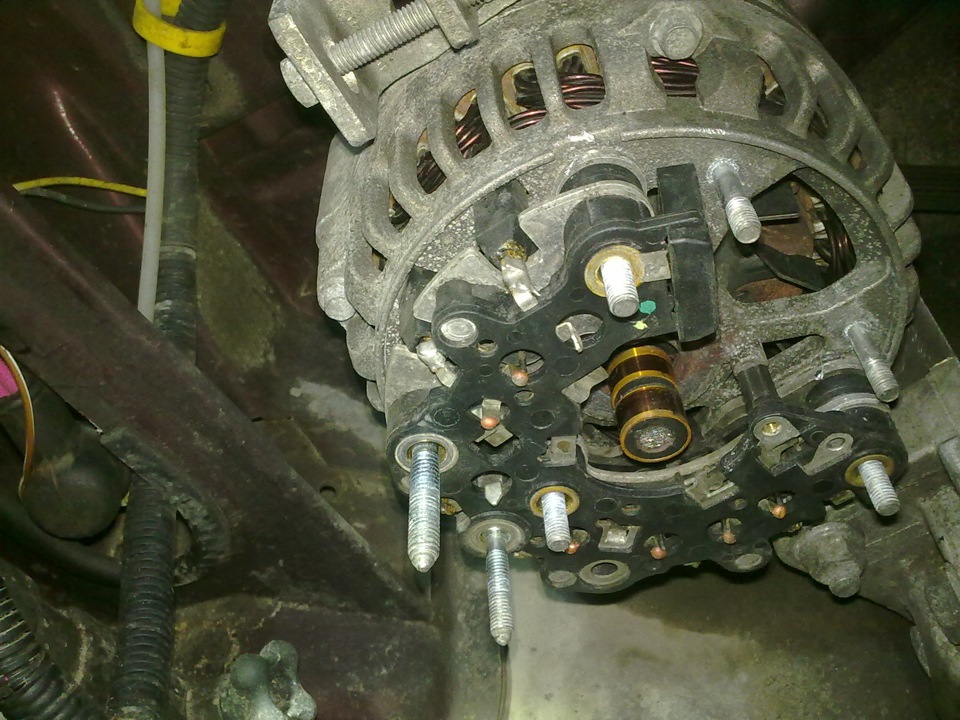

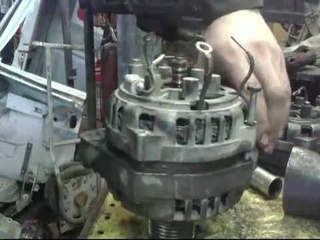

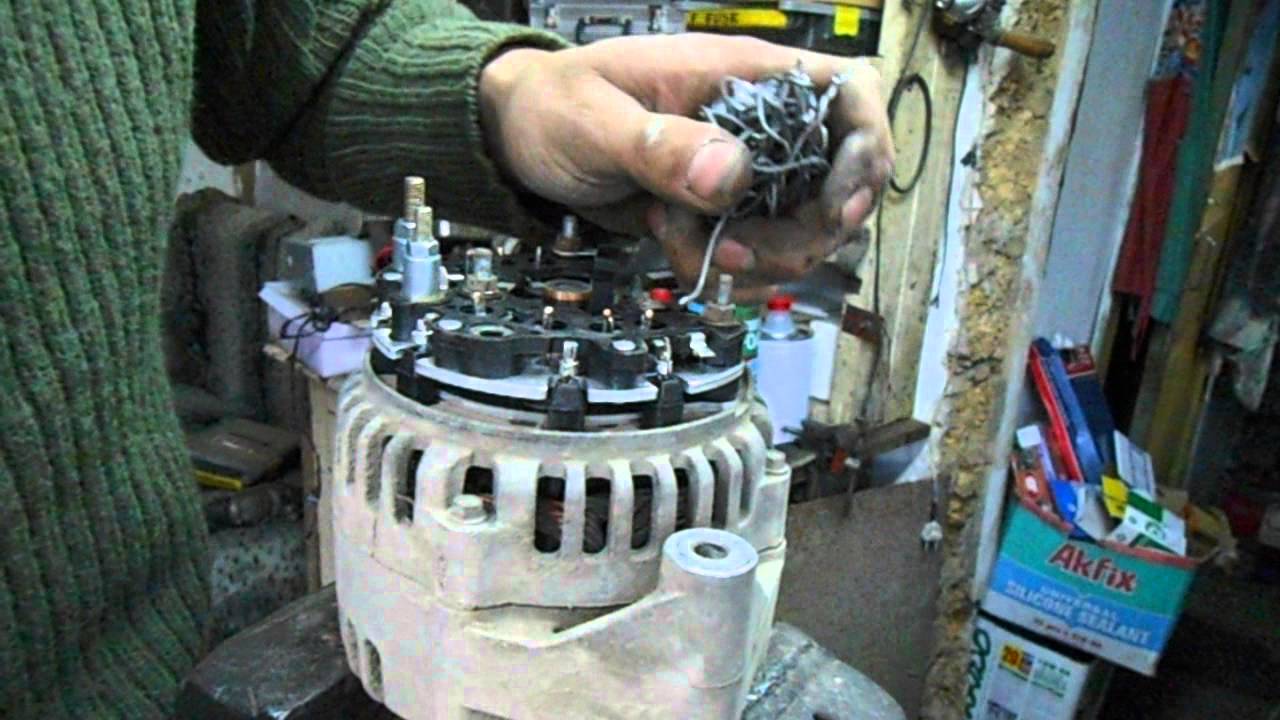

Демонтаж


После снятия можно переходить к ремонту. Для этого необходимо разобрать генератор, это делается следующим образом:
  • Отсоедините фиксаторы, фиксирующие крышку, и снимите ее;

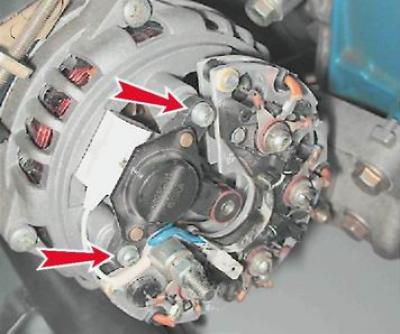

  • отверткой Phillips откручиваем 2 винта крепления регулятора напряжения;
  • Блок проводов отсоединяется от регулятора и окончательно снимается с генератора;
  • Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора.Далее откручиваем винт крепления самого конденсатора;
  • Снимите диодный мост. Для этого крестовой отверткой открутите крепежный винт блока. Далее откручиваем несколько винтов, удерживающих выводы обмотки. На винтах есть изолирующие шайбы;
  • Вытаскиваем пины обмотки, и снимаем диодный блок;
  • Удерживая головку газовым ключом от проворачивания, откручиваем шкив шестигранником;
  • отверткой Phillips откручиваем 4 винта крепления крышки;
  • Отметьте положение крышек относительно друг друга.Разделите обе половинки;
  • Снимите статор;
  • Зажмите крышку с ротором в тисках. Выколтокой выбейте его;
  • Осталось только снять подшипник съемником.

Современные автомобили имеют много основного и дополнительного оборудования, для работы которого требуется электрический ток. Источником такого тока в автомобиле является аккумулятор, а для его зарядки при работающем двигателе встроена генераторная установка.

Что такое генератор

Может быть представлена ​​как электрическая машина трехфазного переменного тока.Он имеет встроенный выпрямительный блок, преобразующий переменный ток в постоянный. Устройство состоит из следующих частей:

  1. Передняя и задняя крышка из алюминиевого сплава. В каждом из них есть гнезда для установки подшипников. На корпусе задней крышки находится клеммный разъем для подачи напряжения на обмотку возбуждения. Также на задней крышке есть конденсатор, подавляющий радиопомехи, есть место для установки и фиксации щеточного узла;
  2. Цилиндр сердечника статора, набранный из трансформаторного железа.Внутри него есть пазы для прокладки силовых обмоток генератора. У них есть выводы для подключения к выпрямительному блоку. К статору четырьмя болтами притягиваются обе крышки;
  3. Обмотка возбуждения на валу ротора. Он соединяет свои выводы с контактными кольцами из меди, которые установлены на этом же валу. В передней части вала имеется шпоночная канавка для крепления ведущего шкива;
  4. Щетки генератора представляют собой неразъемный блок, объединенный с электронным релейным контроллером.металлический корпус, приклепанный к щеткодержателю;
  5. Блок питания и вспомогательных диодов крепится к задней крышке изнутри. Он состоит из шести силовых и трех дополнительных диодов. Для охлаждения полупроводниковых приборов они устанавливаются на подковообразные пластины из алюминиевого сплава.


Некоторые технические характеристики

Генераторная установка обеспечивает следующие параметры:

  • Обмотка возбуждения запитана регулируемым напряжением от 13 В.От 2 В до 14,7 В;
  • Ток, создаваемый генератором напряжения, составляет 80 А;
  • Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с левой стороны по направлению к автомобилю. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Поломка генератора

Можно разделить на «механический» и «электрический». Давайте рассмотрим их именно в таком порядке.

Неисправность из разряда «механическая»

Косвенным подтверждением наличия такой поломки является повышенный уровень шума генераторной установки во время. Он может «пошуметь» и в других случаях, но об этом мы поговорим позже. Источники повышенного шума в большинстве случаев изношены. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. . Избыточное натяжение приводного ремня увеличивает нагрузку на подшипник.

Неисправности из категории "электрические"

Их может быть несколько:

  • Нет напряжения заряда аккумулятора;
  • Генератор выдает низкое напряжение;
  • Повышенное напряжение заряда.

Генераторную установку можно удерживать, не снимая ее с машины. Для этого вам понадобится измерительный прибор, например тестер, мультиметр или вольтметр постоянного тока. Подойдет даже простой китайский тестер. Измеряя напряжение на клеммах аккумулятора, можно сделать определенный вывод о работоспособности генератора.

Метод проверки генератора, при котором положительный полюс снимается с аккумулятора, нельзя использовать, чтобы избежать отказа электронного контроллера реле или другой электроники автомобиля. Более конкретные способы проверить чуть позже. Теперь вспомним, как снимать генератор ВАЗ 2114 для дальнейшей его проверки.

Как снять генератор с автомобиля

Устанавливается в специальный кронштейн на блоке цилиндров, также есть планка для натяжения ремня генератора.Найдите генератор в передней части моторного отсека с правой стороны по направлению к машине. Для удаления необходимо подготовить следующие инструменты:

  1. Ключ на «10»;
  2. Такой же ключ на «13»
  3. Рожковый ключ 17х19;
  4. Головка на "15"
  5. Крепление


Снятие производится несколькими способами там, где нужно снять защиту двигателя. Они хорошо описаны в различных источниках. Попробуем снять, не снимая защиты.Порядок действий следующий:

  1. Первым делом нужно отсоединить клеммы аккумулятора;
  2. Ослабьте натяжение ремня, сначала снимите ремень, а затем весь механизм натяжения;
  3. аккумулятор, они закрыты резиновой крышкой, а также разъем для подачи напряжения на обмотку возбуждения;
  4. Генератор на кронштейне крепится на длинный болт с гайкой. Добывать его не очень удобно, поэтому головкой на «15» откручиваем два болта крепления кронштейна к агрегату.Они находятся за генератором, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и можно будет снять ось его крепления к кронштейну;
  5. Поверните ключ на «19» гайки и снимите его вместе с распорной втулкой;

Небольшой пробойник или что-то подобное сбивает ось кронштейна. Генератор включен. Теперь есть возможность провести ремонт или обслуживание генератора.

Как разобрать генераторы ВАЗ 2114

Для выполнения работ вам понадобится рожок для ключей на «10», «19» и крестовая отвертка.

Разборка генератора ВАЗ 2114 проводится в такой последовательности:

  1. Нажмите на три защелки и снимите пластиковую защитную крышку на корпусе;
  2. Отметьте взаимное расположение крышек и статора для облегчения последующей сборки;
  3. Отверткой отверните винты крепления щеточного блока, снимите его с корпуса;
  4. Отсоединить провода от выхода регулятора;
  5. Выверните четыре винта крепления выпрямительного блока, отсоедините выводы обмоток и снимите его вместе с помехоподавляющим конденсатором;
  6. Выверните четыре зажимных винта, которые при сборке затягиваются с большим усилием, и снимите крышку со стороны контактных колец генератора;
  7. Вал ротора зажат в тисках, чтобы он не мог вращаться, и гайка крепления шкива откручивается. Теперь вы можете снять шкив генератора и упорную шайбу с вала ротора;
  8. Снимите крышку с ротора генератора.

Затем вы можете внимательно осмотреть все детали на предмет износа или повреждений.

Симптомы генераторной установки

Неисправности щеток

На этом сайте могут быть проблемы с электронным регулятором и щетками. Замену щеток генератора можно произвести, не снимая его с двигателя. Проверить этот блок без снятия с генератора невозможно, поэтому при наличии такой возможности можно просто поменять щетки.Проверить его работу можно, есть регулируемый источник питания и контрольная лампочка. Подключите питание к регулятору «+» и «-», а лампочку - к щетке. Он должен светиться, а если увеличить входное напряжение до 15-16 вольт, свет погаснет. Если этого не произошло, то вам нужен планшет на замену. Посмотрим на признаки износа кисти. Это укажет:

  • Напряжение на стороне низкого напряжения;
  • Отсутствие зарядки аккумулятора;
  • Зарядка скачков напряжения.

Кисти в свободном состоянии должны иметь длину не менее 0.5 см. На меньшей длине производится их полная замена. щетки и их свободное движение в пазах. Если есть зависание, его можно убрать каплей масла в гнезда. Проверить контактные кольца, их поверхность на наличие выемки. Если он присутствует, необходимо отшлифовать поверхность колец мелкой наждачной бумагой. При замене щеток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут после протирания щеток и контактных колец.


Диодный мост и его проблемы

Признаки неисправности диодного моста генератора могут быть следующими:

  1. Полное отсутствие зарядки;
  2. Напряжение зарядки намного выше нормального.

Все это может вызвать большие негативные последствия для всей электросистемы автомобиля. руками можно, но при наличии опыта и инструментов для работы с электрооборудованием. Например, выявлены признаки поломки диодного моста, и требуется его ремонт.

Чаще всего в этом случае происходит пробой силовых подковообразных диодов. Заменить их не очень сложно, проблема в том, что их нет в запчастях. Вы можете поискать мастеров, занимающихся ремонтом электрооборудования автомобилей.Проще и дешевле будет приобрести новый блок с диодным мостом, а взамен вышедшего из строя установить его. Замена диодного моста производится в такой последовательности:

.
  • Вмонтированный в блок контактный болт с изоляционными втулками и гайками его зажима;
  • Выпрямить и поставить на место выводы обмоток статора и затянуть гайки в местах их соединения;
  • Установите на место болты, которыми крепится выпрямительный блок, и затяните их;
  • На его место устанавливают щеточный узел с регулятором, закрепляем его винтами на корпусе задней крышки;
  • Установите защитный кожух из пластика, фиксируемый тремя защелками.

После этого прибор можно установить на место установки, подключить провода, надеть и натянуть приводной ремень, а также проверить его работу.


О замене генераторной установки на автомобиле

Так получилось, что нужна замена генератора ВАЗ. Куплена необходимая запчасть. Кстати, некоторые автолюбители заменяют исправные узлы на более мощные установки. Причины этого могут быть самыми разными.В основном это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хорошие фары, подсветка приборной панели и другие подобные «штуки» требуют увеличения мощности генераторной установки.

В таких случаях обычно приобретают и устанавливают генератор от Приоры или Калины. Его генерируемый ток составляет примерно 115 А, в то время как штатное устройство выдает 80 А. Его установка аналогична стандартной, требуется только замена шкива приводного ремня. Дело не очень сложное, с ним справятся даже неопытные водители.

Необходимый инструмент для замены генераторов:

  • Ключи на «10», «13»;
  • Гаечный ключ 17х19;
  • Набор отверток;
  • Крепление

Работы по замене начинаются только после отключения АКБ.

Если работы производятся в гараже со смотровой ямой, то можно порекомендовать следующий порядок действий:

  1. Отключить защиту двигателя. Вы можете освободить его только в районе генераторной установки и оставить в подвешенном состоянии;
  2. Ключом на "10" скрутить гайку на выступающем контактном болте генератора и снять с нее провода.Также отсоедините разъем от щеточного блока;
  3. Откручиваем болт натяжителя, болт его крепления к блоку цилиндров и снимаем с двигателя;
  4. Теперь откручиваем гайку кронштейна оси для крепления генератора. Это действие производится ключом на «19», снимается гайка с дистанционной шайбой и ось выбивается из кронштейна.

Генератор можно вынуть из моторного отсека и на его место установить новый. Установка производится в обратной последовательности.Подсоедините ранее отсоединенные провода и разъемы, наденьте приводной ремень. После этого его можно опробовать в работе. Перед тем как запустить двигатель на тестирование, несколько слов о том, как его правильно. Этот процесс несколько отличается для двигателей разного объема. При объеме 1,5 литра натяжение ремня осуществляется за счет отвода корпуса генератора от блока двигателя с креплением. При объеме 1,6 литра натяните ремень винтом-натяжителем.

Позаботьтесь о своей машине!

Основными источниками электроэнергии в автомобиле являются аккумуляторная батарея и генераторная установка.В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, даются инструкции по снятию, прилагаются фото и видео материалы.

Как работает генератор?

Генератор на ВАЗ 2114 - трехфазный аппарат. Его задача - преобразовывать переменный ток в постоянный.


Конструкция агрегата состоит из следующих элементов:

  1. Передняя и задняя алюминиевые крышки, на каждой из которых установлены подшипники.Задняя крышка оснащена выводом для подключения питания от аккумулятора и разъемом для подачи тока на обмотку возбуждения. Кроме того, на задней крышке установлен конденсатор для подавления радиопомех, а также прикреплен щеточный узел.
  2. Статор Основной цилиндр представляет собой набор пластин, изготовленных из специальной трансформаторной стали. Обмотки генератора устанавливаются в пазы статора, которые имеют выводы для подключения к диодному мосту. Обе крышки крепятся к статору с помощью 4-х болтов.
  3. Ротор. Выводы его обмотки возбуждения, расположенной на валу, соединены с контактными кольцами, расположенными на этом же валу. Впереди ротора имеется шпоночная канавка, в которую устанавливается шкив привода генератора ВАЗ 2114.
  4. У ВАЗ 2114 трехступенчатый регулятор напряжения, который совмещен со щеточным узлом, является неразъемным устройством. Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение от регулятора к обмотке ротора.
  5. С внутренней стороны задней крышки прикреплен диодный блок с девятью диодами.Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их кладут на алюминиевую пластину в виде подковы.


Генератор ВАЗ 2114 - устройство

Работа генераторной установки осуществляется за счет того, что в обмотке статора возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

  • для обмотки возбуждения, требуется регулируемое напряжение, в пределах 13.От 2 до 14,7 В;
  • генератор
  • вырабатывает ток 80 А;
  • при нагрузке 10 кг прогиб приводного ремня не должен превышать 8 мм.

Генераторная установка находится с левой стороны двигателя. Установлен ротор с правым вращением, что происходит за счет ременной передачи от коленчатого вала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка является электромеханическим устройством. Следовательно, есть два типа неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, слышимый при работе генератора. Причина шума - разрушение запрессованного в крышку подшипника. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Чрезмерно натянутый ВАЗ 2114 сокращает срок его службы. Поэтому необходимо следить за его напряжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками неисправности в электрической цепи являются:

  • генератор не заряжает аккумулятор;
  • слишком низкое напряжение зарядки;
  • слишком высокое напряжение зарядки;
  • Агрегат нагревается.

Определить неисправность можно мультиметром. О недостаточном заряде можно судить по слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампе, которая мигает или горит постоянно. Если заряд слишком большой, значит в АКБ закипает электролит, а фары светят слишком ярко.

Диагностика узла

Генерация недостаточного заряда генераторной установкой приводит к тому, что входящего напряжения недостаточно для питания всего электрооборудования. В этом случае на помощь приходит аккумулятор. В результате его можно полностью разрядить. Слишком высокое напряжение еще более опасно для бортовой сети, из-за него могут перегореть предохранители, а компоненты электрической сети - сгореть.

Зная, какое напряжение должен выдавать генератор ВАЗ 2114, можно произвести его диагностику для поиска неисправности (видео Ильдара Латыпова).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

  1. Для начала необходимо включить зажигание и запустить двигатель.
  2. Если есть повреждение в цепи обмотки ротора, то на панели приборов будет постоянно гореть контрольная лампа.
  3. Блок питания должен быть нагрет примерно до 90 градусов. Частота вращения коленчатого вала должна быть около 2500-3000 об / мин.
  4. Затем следует включить ближний свет и магнитолу.
  5. Теперь нужно измерить напряжение, которое поступает на выводы АКБ. Оно должно быть около 13 В.
  6. Выключив магнитолу и потушив ближний свет, еще раз измерить напряжение.Оно должно возрасти до 14,7 В.

Во время диагностики послушать ротор. Если подшипник в передней крышке разрушен, будет слышен шум.

Падение напряжения возможно по следующим причинам:

  • ослабить натяжение ремня генератора;
  • износ щетки;
  • неисправность реле-регулятора;
  • износ всей генераторной установки.

Если генераторная установка полностью изношена, ее необходимо полностью заменить.Перед тем как поменять генератор на ВАЗ 2114, следует провести его диагностику. В противном случае причина может быть в обрыве ремня.

Сборка Руководство по демонтажу

Если подшипник поврежден, это необходимо, а для этого необходимо его демонтировать. Генераторная установка крепится к блоку двигателя на специальном кронштейне. Также есть ремешок для регулировки натяжения ремня.


Для снятия генераторной установки на ВАЗ 2114 необходимо запастись следующими инструментами:

  • набор гаечных ключей, желательно как колпачковый, так и рожковый;
  • торцевая головка на «15»;
  • крепление или кусок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без. Рассмотрим вариант без демонтажа защиты. Перед снятием генераторной установки необходимо отключить отрицательную клемму на аккумуляторной батарее, чтобы избежать короткого замыкания.

Процедура состоит из шагов:

  1. Сначала используйте ключ на «17», чтобы ослабить натяжение ремня генератора. Для этого откручиваем крепежную гайку сверху и перемещаем агрегат к блоку цилиндров.
  2. Далее, на болте шпильки «31», необходимо открутить гайку и отсоединить шнур питания, идущий к обмотке возбуждения ротора.
  3. Снизу генератор крепится гайкой и длинным болтом, их нужно открутить.
  4. Чтобы легче достать генератор, нужно открутить штангу, с помощью которой узел крепится к блоку двигателя. Для этого откручиваем два болта.
  5. Также аккуратно откручиваем гайку крепления планки к стартеру.Если застежка застряла, можно использовать проникающую смазку, позволяющую удалить ржавчину и грязь.
  6. Чтобы снять ось генератора с кронштейна, лучше повернуть ее по часовой стрелке.
  7. Затем с помощью ключа на «19» открутите гайку и снимите ее и распорную втулку.
  8. Теперь узел генератора можно снять вверх.

В случае демонтажа генератора через днище необходимо снять защиту.

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, их вызвавших:

  1. Если предохранитель перегорел, его необходимо заменить.Все предохранители находятся в монтажном блоке. Перегоревший предохранитель указывает на неисправность в цепи. Его нужно проверить, найти точную причину и устранить.
  2. При отсутствии питания проверить надежность минусовых проводов.
  3. Если есть проблемы в замке зажигания, нужно проверить контактную группу. Если замок не подлежит восстановлению, его следует полностью заменить.
  4. Для определения проблем, возникающих в цепи питания обмотки ротора, предназначена контрольная лампочка. Если он перегорел, его нужно заменить.
  5. Замена щеток генератора производится вместе с реле регулятора напряжения. Отдельно регулятор не ремонтируется.
  6. Не заряжает генератор из-за обрыва приводного ремня, установлен новый расходник. В то же время размер ремня должен быть достаточным, чтобы натяжение было достаточным. Замена ремня генератора ВАЗ 2114 8 и 16 аналогичен.
  7. Если низкое напряжение бортовой сети автомобиля вызвано слабым натяжением ремня, натяжение необходимо отрегулировать.
  8. Если вы слышите гул и треск в передней крышке генератора, подшипник заменяется, так как он чаще всего является причиной шума.

Фотогалерея

1. Сборка генераторной установки 2. Разборка сборки 3. Диодный мост 4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от выявленных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них даже не требуют снятия генератора.Например, генератор дает слабый заряд или не дает зарядки - причины слабого натяжения или обрыва приводного ремня.

При разрушении подшипников узел необходимо почти полностью разобрать. При замене диодного моста требуется разборка генератора.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

В данном видео показано, как демонтировать генераторную установку ВАЗ 2114 без снятия защиты с мотора (видео от fedot580).

снятие и установка. Возможные негативные последствия

При снятии генератора 37.3701 с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 выполните следующие действия:
1. Отсоедините провод от вывода «-» аккумуляторной батареи.
2. Снимите защиту двигателя (см. Раздел 4 «Двигатель» - «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ
Генератор от автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как лонжерон кузова мешает снятию болта крепления генератора к кронштейну.

3. Отсоедините разъем с проводом от провода генератора.

4. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы «30» генератора.

5. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

6. Подвиньте генератор к двигателю и снимите ремень генератора.

7. Выкрутите болт крепления регулировочной пластины генератора.

8.Снизу моторного отсека откручиваем два болта крепления кронштейна, удерживая генератор.

9. Снимите генератор вниз с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

10. Установите генератор на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратной последовательности.
A ПРЕДУПРЕЖДЕНИЕ
При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
11. После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения ремня привода генератора 37.3701 ").

Поломка может произойти через несколько лет после покупки. Чаще всего автовладельцы сталкиваются с проблемой в работе генератора. Для того, чтобы избавиться от проблемы вам понадобится:

  • снимите прибор;
  • разобрать, обнаружить ошибку, починить или приобрести новый генератор;
  • установить исправное устройство.

Генератор

Чтобы самостоятельно разобрать детали машины, необходимо знать, для чего они предназначены.Итак, генератор - это конструкция, которая предназначена для обеспечения электричеством всех частей путем преобразования механической энергии в ток. То есть аккумулятор заряжается при работающем моторе.

Краткая информация:

  • генератор расположен в передней части двигателя;
  • с помощью коленвала начинается работа.

Сегодня есть два типа устройств: компактные и традиционные. Между ними есть существенные различия, например, разная компоновка вентилятора, дизайн корпуса и так далее.Но основные детали остались прежними. Поэтому, если владелец автомобиля хоть раз самостоятельно разобрался в деталях, то при разборке устройств другого типа он легко сможет работать. Составные части - ротор, щеточный узел, статор, выпрямительный блок.

Крепление генератора к ваз 2112

Ваз 2112, крепление генератора не должно вызвать затруднений, так как практически во всех марках отечественных автомобилей установка аналогична. Но для того, чтобы проделанная своими руками работа не вызывала недовольства, необходимо помнить все нюансы.

  1. Перед тем, как монтировать генератор, на ВАЗ 21124 необходимо убедиться, что минусовая клемма АКБ отключена. Это один из важных моментов в работе, так как иначе может произойти короткое замыкание.
  2. Далее необходимо правильно расположить генератор, при этом постоянно удерживая его. Затяните болты с помощью ключа №13, как показано на фото ниже.
  3. Установить натяжную планку.
  4. С помощью специального накидного ключа №10 затяните регулировочный болт в верхнем кронштейне.
  5. Правильно натянуть ремень генератора, чтобы в дальнейшем не было поломок.
  6. Гаечным ключом №10 навинтить гайку крепления проводов к приводу генератора с положительной полярностью. Таким образом, оба провода установлены.
  7. Подсоедините провод возбуждения устройства.
  8. Установить брызговик двигателя.
  9. Включите отрицательную клемму, чтобы возобновить работу. После полной установки лучше проверить ремень привода генератора, нужно отрегулировать натяжение.

Процессу крепления предшествует снятие устройства, определение поломки и последующий ремонт. Для того, чтобы убрать конструкцию, нужно выполнить действия в обратном порядке.

Работа машины не может быть продолжена, если есть проблема с генератором. Проверять прибор необходимо после 15000 км пробега. Диагностика определяет состояние и в случае возникновения неисправностей необходимо срочно исправить ситуацию, не откладывая на потом.Ремонт всегда включает анализ детали. Для этого используются ключи № 10, 13. Чаще всего причина определяется на этапе демонстрации основного болта выпрямительного блока. Если же определить поломку не удалось, нужно продолжить анализ до конца.

Возможные негативные последствия

Есть ряд последствий, которые могут возникнуть при установке генератора в каретку. Например, из-за втулки сложно уместить всю конструкцию, натяжение ремня происходит только после того, как будет затянут специальный натяжной болт с помощью ключа №10.Гайки (№ 13) следует затягивать после проверки ремня, и его следует затягивать, затягивая гайки сверху.

В том случае, если конструкция была затянута намного сильнее, чем положено, произойдет быстрый износ деталей (например, ремень, шкив, подшипники), а, следовательно, и быстрый выход из строя. Слабое натяжение приведет к поломке запчастей, своеобразному свисту при работе, к невозможности зарядки аккумулятора и впоследствии к его замене.

Правильная регулировка ремня

Чтобы генератор прослужил долго, необходимо определиться с положением ремня.

  1. Деталь должна немного прогнуться - примерно на 10 мм, под действием силы 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то корректировку лучше произвести сразу. Прежде всего, вам нужно ослабить гайки как верхнего, так и нижнего генератора.
  2. Затем определить всю конструкцию блока цилиндров, поворачивая справа налево (для ощутимого освобождения ремня). Поэтому для того, чтобы затянуть, нужно делать шаги в обратном направлении - отвести устройство от цилиндра, повернуть болт слева направо, то есть по часовой стрелке.
  3. Используя гаечный ключ, дважды поверните коленчатый вал по часовой стрелке с помощью болта шкива.
  4. Далее нужно еще раз проверить крепление. Если результат плохой, лучше сразу повторить действия.
  5. Затяните две оставшиеся гайки.

Есть еще второй вариант проверки. Удобнее и лучше работать внизу станка, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабьте натяжение гаек в нижней, верхней части.Предназначенный для регулировки болт выворачивают на максимальное значение, генератор прижимают к блоку цилиндров и снимают ремень. Осмотрев имеющийся ремень, можно приступать к установке нового. Вначале лучше надеть его шкив коленвала, а потом и сам генератор.

Кронштейн

Чаще всего причина плохих характеристик автомобилей кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как он не металлический.При неправильной установке деталей происходит перекос крепления всех соседних устройств, что, в свою очередь, дает трещину на кронштейне.

Многие автовладельцы жалуются, что автозапчасти нужно менять каждые три месяца. Так, например, из всех автомобилей чаще всего ломается крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлический кронштейн самостоятельно или заказать у мастера.

Необходимо помнить, что сломанный кронштейн является своеобразным индикатором, указывающим на наличие перекоса, неправильную установку генератора, чрезмерное натяжение или ослабление ремня. Только после выявления и устранения причины детали будут служить долго.

Приведенная выше инструкция позволяет разобраться в конструкции и этапах установки деталей. Но чтобы лучше понимать последовательность действий, необходимо ознакомиться с информацией, представленной в прикрепленном видео. Исходя из того, что работу нужно делать самостоятельно, то цена ее будет невысокой.

Последовательные действия по снятию и установке позволят новичкам лучше понять внутреннюю организацию автомобилей.Главный девиз в таких работах - внимательность, так как при неправильном креплении или небольшом скосе, отклонении в будущем многие запчасти могут выйти из строя, что приведет к расходам.

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования при работающем двигателе. При выходе из строя данного агрегата полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время движения. Подробнее о принципе работы, а также о замене некоторых элементов этого агрегата вы можете прочитать ниже.

[Скрыть]

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Сначала рассмотрим принцип работы генератора 2112. Одним из основных конструктивных элементов является ротор, выполняющий функцию создания магнитного поля. Этот компонент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половина этой обмотки установлена ​​в специальных полюсных частях, а ток на обмотку подается благодаря контактным кольцам.Вращение ротора осуществляется за счет ременной передачи от привода.

Другой не менее важный компонент - статор, состоящий из сердечника и обмотки. В этом механизме генерируется переменный ток, который течет по электрической сети через контактные кольца. Для подачи тока на кольца конструкция сборки дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, который используется для преобразования напряжения, которое генерирует устройство. В зависимости от модели устройства и его технических особенностей могут применяться различные схемы подключения обмоток.

Реле генераторной установки используется для поддержания напряжения в указанных пределах. Этот элемент при необходимости изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле представляют собой несколько контроллеров, а также исполнительные компоненты. Назначение этих составных частей - определить время, в течение которого обмотка возбуждения должна быть подключена к сети.В случае выхода реле из строя, на аккумулятор будет подано нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то в обмотке формируются пределы напряжения 13,2-14,7 вольт. Сам узел позволяет генерировать ток до 80 ампер. Важно, чтобы ремень генератора ВАЗ был правильно натянут, иначе работа устройства в целом может быть некорректной. Если вы хотите своими руками проверить натяжение ремня, то учтите, что при давлении на него около 10 килограммов прогиб ремня должен быть не менее 8 мм (автор видео - канал В гараже Сандро) .

Сервисные особенности

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы агрегат не пришлось ремонтировать, его нужно правильно обслуживать. В целом у данного агрегата достаточно высокий запас прочности.

Какие меры обслуживания необходимо соблюдать, чтобы предотвратить ремонт:

  1. Следует помнить, что внешние поверхности агрегата всегда должны быть чистыми.
  2. При проведении технического обслуживания также необходимо проверить качество крепления узла - он должен быть надежно закреплен в месте установки.
  3. Не лишним будет проверить работоспособность регулятора напряжения; для этого используется мультиметр.
  4. То же самое и с диагностикой ремня. Как было сказано выше, в первую очередь нужно проверить его натяжение - ремень не должен быть слишком тугим, но и его ослабление не допускается. Кроме того, диагностику состояния ремня нужно проводить каждые 10 тысяч км пробега - на нем не должно быть признаков повреждений, трещин, а также ремень не должен расслаиваться.
  5. Еще один пункт обслуживания - проверка состояния подшипников.Для диагностики нужно демонтировать планку, а ротор агрегата нужно провернуть вручную. Если при вращении чувствуется зазор или даже небольшой заедание, то подшипниковые устройства необходимо заменить. То же самое касается появления звуков, нехарактерных для их нормальной работы.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта агрегата может возникнуть по разным причинам.Как показывает практика, самые распространенные из них - сломанные щетки или подшипники. О ремонте этих компонентов читайте ниже.

Порядок замены щетки

ВАЗ выпускается следующим образом:

  1. В первую очередь нужно выдавить три защелки на корпусе прибора, по бокам. Эти защелки крепят крышку к механизму.
  2. Сама крышка снимается и убирается. Это позволит вам получить доступ к регулятору.
  3. На регуляторе есть два винта, которые фиксируют прибор - их нужно открутить. Затем потяните за регулятор и снимите его.
  4. Оцените состояние щеток - если они рабочие, то длина этих элементов должна быть не менее 0,5 см. В том случае, если их размер меньше, то у вас есть два варианта - либо отремонтировать, заменив щетки , или для замены всего устройства. При ремонте вам понадобится паяльник, так как щеточный узел припаивается к реле. Для начала нужно распаять провода, подключенные к щеткам, а затем демонтировать блок, заменив его на новый и надежно припаяв к контактам реле.Или вы просто меняете реле, а потом собираете устройство в обратной последовательности (автор видео - канал ИЗО))) ЛЕНТА).

Как самому поменять подшипники?

Для замены подшипников действуйте следующим образом:

  1. На разобранном генераторе необходимо заблокировать ротор, для этого воспользуйтесь отверткой, а затем открутите шкив.
  2. Далее, отодвинув защелки, нужно снять крышку устройства. На двух половинках корпуса нужно сделать отметки, а затем с помощью отвертки нужно будет демонтировать переднюю крышку.
  3. Затем нужно будет выбить подшипник из гнезда, для этого нужно будет навести его на более подходящий предмет. Как вариант, можно использовать головку 27.
  4. После этого можно взять новое подшипниковое устройство и залить в него смазку. Этот элемент следует прогнать через старый. Чтобы устройство более надежно закрепилось в месте установки, можно расширить края стамеской.
  5. А теперь перейдем к заднему подшипнику. Для этого нужно подставить под нее либо толстую отвертку, либо тонкую стамеску, и несколько раз ударить по ней сверху молотком, параллельно перемещая отвертку в обратном направлении.Устройство можно демонтировать с помощью рожкового ключа.

Видео "Как поменять ремень генератора?"

Визуальная инструкция по замене представлена ​​на видео ниже (автор - канал В гараже у Сандро).

Идея замены генератора на классику древняя, как и сама история автомобиля, потому что каждый, кто ставит на свою машинку больше наворотов, чем слабая китайская магнитола, родной 42А G-221 , уже недостаточно для всех.

Правда, даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Однажды знакомый надел мне на шару генератор на 55А и возникла идея рассказать, как его установить в нашей классике. Полазав просторы интернета в поисках хоть чего-нибудь по поводу его установки и подключения, на машине ничего путного не нашел, кучу комментариев типа «Застрял и забыл» или долгих дискуссий профессиональных электриков, но они заговорили на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно...))

В связи с этим было решено написать понятную для простых людей статью, чтобы помочь своими руками, без особых хлопот и особых навыков в работе с электриком, но руками проделать эту несложную процедуру по замене генератора.
Итак, приступим:
У штатного генератора много альтернатив, так как он позволяет установить любой генератор при наличии навыков, средств и желания. В предоставленной статье я рассматриваю только «экономичные» генераторы ВАЗ от других моделей, т.к.:
а) Они дешевле.
б) Они более распространены, поэтому у вас не будет проблем с их заменой, поиском компонентов для их устранения и их поиском.
c) Их легче менять - вам не нужно искать или производить какие-либо специальные крепления и глобально менять электрическую систему.

Ознакомиться с особенностями генераторов ВАЗ можно по схемам ниже:
42А:

Теоретически видно, что даже более мощный генератор на 47А G222 из рода ВАЗ-2105 уже намного лучше штатного.Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42A-mu G-221.
Генератора на 55А будет более чем достаточно для человека, который в основном использует стандартное электрооборудование автомобиля. Это не генератор на 80А, поэтому, если вы предпочитаете использовать много дополнительного оборудования, я бы не рекомендовал его вам для установки и направил ваш интерес на более новые модели. Хотя, если использовать чисто «Магнитофон плюс противотуманные фары», вполне достаточно.По креплению 55А генератор от ВАЗ-2108 ничем не отличается от штатного г-221, так что проблем тут возникнуть не должно - снимите старую 42-ю и поставьте новую, главное не забыть сбросить клемму с АКБ и натянуть ремень перед этим после установки.

Сложности начинаются с включения - как видно из рисунка, к штатному генератору идет 4 провода - 2 на шпильке и 2 вставляются отдельно, а один провод вставляется в 55А.Это объясняется уже встроенным в генератор реле напряжения, так называемой плиткой шоколада. Следовательно, темную проводку от реле (B) нужно изолировать, они нам больше не понадобятся. Два провода от контакта A должны быть прикручены к контакту 1, а оставшийся желтоватый провод B должен быть подключен к разъему 2.

Зачастую многие автовладельцы ВАЗ 2110-2112 слишком торопятся с первой неисправностью генератора и предпочитают заменить его на новый, вместо того, чтобы просто выяснить причину поломки и устранить ее. В этом случае мы не будем рассматривать ремонт данного устройства, а только рассмотрим процедуру, которую необходимо выполнить для снятия и установки устройства.

Итак, чтобы его без проблем демонтировать, нам понадобится инструмент типа:

  1. Головки торцевые на 10 и 13
  2. Рукоятки или рукоятки с храповым механизмом

Перед тем, как приступить к ремонту, необходимо в обязательном порядке отсоединить автомобильный аккумулятор, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отсоединении плюсовых проводов генератора.

Видео по замене

Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснил.

Если у вас есть вопросы по видео-обзору, вы можете задать их на моем канале YouTube. Ниже все будет представлено в обычном формате.

Фотоотчет по ремонту

Сразу хочу предупредить, что на данном примере мой ВАЗ 2110, генератор слегка зажат монтажным кронштейном, так как он был отломан при ДТП, поэтому во всех тонкостях показать процедуру снятия не могу. Но все же основные моменты будут достаточно наглядно показаны на фото.

Откручиваем гайку натяжителя, что показано стрелкой внизу:

После этого отодвигаем генератор назад (в сторону салона), и снимаем ремень со шкивов. Теперь вы можете отключить все провода питания. Один «жгут» крепится шпилькой и гайкой, а другой штекер просто фиксируется коннектором:

Затем можно открутить нижнюю гайку крепления генератора, залезть сначала под машину и снять защиту двигателя (если установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить рукояткой молотка:

После этого с тыльной стороны пытаемся снять этот самый болт до конца:

Если менять собранное устройство, то установка производится в обратной последовательности.Но учтите, что модель генератора по возможности должна быть такой же, как и установленная на заводе. То есть в первую очередь посмотрите на применимость конкретно к вашему автомобилю, а потом на показатель силы тока в Амперах.

Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЭ, которая в большинстве случаев устанавливается заводом, то стоимость может составить порядка 3500 рублей.Хотя, китайские варианты можно получить почти за полцены. Правда, не стоит гнаться за низкой стоимостью, так как срок службы этих деталей может быть довольно низким.

как с этим бороться? Почему автомобильный аккумулятор не заряжается? ВАЗ 2106 не заряжается

Доброго времени суток уважаемый читатель. В этой статье я максимально просто расскажу о принципе работы генератора ВАЗ 2109 - 2114 и о причинах, по которым генератор не заряжается. Чтобы все было понятно обычному человеку, не изучавшему электротехнику, не буду углубляться в физику происходящего и использовать научные термины, а все объясню, как говорится «по пальцам».Итак, приступим!

Принцип работы генератора ВАЗ 2109 - 2114.

Для того, чтобы понять, почему на ВАЗ 2109 - 2114 генератор дает мало или совсем не заряжает, нужно понимать, как он работает, и знать, как он работает.

Генератор состоит из пяти основных частей, представленных на рисунке ниже: якорь - 5, статор - 6, реле-регулятор в паре со щетками - 10, диодный мост - 9, корпус - 3,7.

Принцип работы следующий:

  1. от АКБ к диодному мосту (9) есть плюсовой провод и диодный мост (9) подключается к земле через корпус (3,7) генератор
  2. напряжение диодного моста (9) обслужено на статор (6) Генератор и в статоре появляется магнитное поле
  3. при трогании с места двигатель с помощью ременной передачи вращает ротор (5) генератор
  4. в роторе (5) вращающийся в магнитном поле генератора (6) ток появляется
  5. Ток снимается с ротора щетками (10) и через реле - регулятор (10) питается от автомобильного аккумулятора.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 - 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 - 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или дает плохую зарядку, нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккума.

Причиной неисправности в таких случаях может быть сам провод или места его соединения с диодным мостом или аккумулятором.Попробуйте зачистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с отрицательным проводом не считается, так как в этом случае двигатель вообще не запустится.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, вызовите обмотку статора. Для этого выберите на мультиметре режим набора номера и приложите щупы к первому и второму контактам статора, а затем к первому и третьему.

Третья точка: ремень генератора ВАЗ 2109 - 2114.

На карбюраторной версии ВАЗ был тонкий клиновой ремень, а на инжекторных моделях - широкий ремень с прожилками, но принцип работы это не меняет. Зарядка может не пройти из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекла, вентилятор печки и т. Д. Если вы слышите свист ремня, постарайтесь как можно скорее заменить его.это одна из причин, почему генератор ВАЗ 2109-2114 дает плохую зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109-2114.

В якоре, как и в статоре, не должно быть обрывов. Позвоните в него, прикрепив щупы мультиметра к следам щетки.

Если якорь не звенит, его следует заменить.

Пункт пятый: щетки с реле - регулятор.

Щетки генератора ВАЗ 2109-2114 со временем стираются на гусеницах якоря.Если их длина меньше 5 миллиметров, то они не могут плотно прижаться к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле - регулятор выходит из строя до того, как стираются щетки. Для проверки вам необходимо:

  • Лампочка 12 В
  • автомобильный аккумулятор
  • две батареи по 1,5 вольта
  • несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже. В этом случае лампа должна гореть.

Теперь добавьте в схему две батареи, как на картинке ниже. Свет сейчас не должен гореть.

Если в обоих случаях загорается лампочка - реле - регулятор необходимо заменить.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 - 2114. Если у вас есть вопросы - оставляйте их в комментариях!

Вагоны оборудованы генераторами. В зависимости от модели и установленного на транспортном средстве электрооборудования могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130.Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. По своим электрическим характеристикам статор, выпрямительный блок и ротор Delta с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Используются стандартные шкив и рабочее колесо, однако контрольных отверстий нет.

Реле

Автомобильное реле - это переключатель, который служит для замыкания и размыкания участков электрических цепей при определенных электрических и неэлектрических входных значениях.Это переключатель токов нагрузки, когда исполнитель, например, пускатель, генератор, вентилятор или другая конструкция, потребляет больше тока.

Устройство электрического реле:

Электромагнит

- провод, намотанный на катушку с сердечником из магнитного материала;

якорь - специальная пластина, управляющая контактами;

Переключатель

(переключение, размыкание, замыкание).

При прохождении электрического тока через обмотку электромагнита возникает электрическое поле, которое прижимает якорь к сердечнику, перемещает его с помощью толкателя, переключая контакты.На автомобилях Жигули 2106 используются реле автоматического регулятора напряжения двух основных типов.

Бесконтактное электрическое реле-регулятор типа 121. 3702. Довольно новый агрегат, который сегодня используют водители, не требующий никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом РР-380 - устройство старинного образца, в настоящее время его производство приостановлено, в составе ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет при переходе с одного типа на другой не производить ревизию электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Завести машину, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно отключить всех потребителей электроэнергии, кроме зажигания, и измерить напряжение на выводах аккумулятора вольтметром.

Пропал, причины

Пропадает зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2.Выход из строя диодного моста генератора

3. Неисправно реле зарядки

4. Проблемы с генератором.

Не дает генератор з-ку

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке. Они могут сильно изнашиваться или застревать в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, поскольку щеточный узел доступен и легко снимается.Изношенные щетки либо заменяются, либо заменяется весь узел. Движение щеток проверяется нажатием. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и переместить провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта.Для полного контроля провод снимается, а наконечник зачищается.

Соединение

Работы по замене реле лампы зарядки ВАЗ 2106 проводить в следующей последовательности:

Откручиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Размечаем питающую проводку маркером или фломастером для контроля правильности обратного подключения обновленного изделия. При неправильном подключении реле к электросети автомобиля оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Отключаем проводную схему, меняем реле на исправное изделие и проводим обратный монтаж.

При проверке реле зарядной лампы категорически запрещается производить короткое замыкание между выходными элементами схемы, так как это приведет к неисправности выпрямительного блока. Перед проверкой реле регулятора заряда убедитесь, что натяжение ремня генератора оптимальное. Не подключайте к электрической цепи обмотки возбуждения генератора другие энергоресурсы, так как падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 производится на автомобиле с полностью заряженным аккумулятором:

Заведите машину и сделайте частоту вращения коленчатого вала 2500-3000 об / мин.

Отключите всех ненужных потребителей электричества, кроме самого зажигания конечно.

Измерьте напряжение на выводах аккумуляторной батареи с помощью вольтметра. Оно должно быть равно 14,2 В плюс минус десятые.

В случае значительных отклонений напряжения от нормы, регулятор необходимо заменить.Для этого:

Открутите две гайки крепления реле и снимите регулятор со шпилек.

Пометьте провода маркером, чтобы при дальнейшей сборке вы не перепутали их местами, а это важно, так как если провода перепутать местами, то регулятор перестанет работать и, как следствие, напряжение на генераторе выход увеличится.

Отсоединив провода, заменить регулятор на новый и установить в порядке, обратном снятию.

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, если кажется, что предохранители исправны (предохранитель не перегорел), возможно, предохранитель неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель все же неисправен. Из-за долгого срока службы верхушки предохранителей на входе в гнезда изнашиваются. Это можно определить визуально. Для этого вынимают предохранитель из его пазов и осматривают верхнюю и нижнюю части предохранителя, которые являются продолжением плавкой вставки.Визуально изношенный край предохранителя будет сразу виден в виде круга, как след от гнезда, куда он вставлен. Эти предохранители заменяются, и зарядка проверяется снова.

Если после замены предохранителей на ВАЗ 2106 по-прежнему не происходит зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее необходимо проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение правильное, то нужно проверить состояние приводных шкивов.Когда внутренняя поверхность шкивов изнашивается, ремень генератора просто начинает проскальзывать, что также будет способствовать неполному заряду аккумулятора или вообще не будет зарядки. Вы можете проверить это, визуально посмотрев на внутреннюю часть шкива. Если светит, значит ремень проскальзывает и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене вместе с приводным ремнем.

Следующая причина, по которой аккумулятор может не заряжаться, - плохой контакт на выводах аккумулятора или их окисление.Затягивается ненадежный контакт, а окисленные клеммы нужно обрабатывать раствором соды и воды. Сода нейтрализует оксид, после чего клемму необходимо промыть водой и хорошо протереть. Чтобы убедиться, что остатки окиси удалены мелкой наждачной бумагой. Затем клемму нужно смазать, например, смазкой Литол 24. Аналогичную операцию нужно проделать с самими клеммами. Не нужно чистить клеммы или царапать их ножом. Они очень пластичные, так как отлиты из свинца, и три-четыре таких процедуры значительно уменьшат их диаметр, что сделает невозможным правильное затягивание клемм, а значит, надежного контакта не будет.Доверьте этот вопрос соде и она отлично очистит клеммы от оксида.

На окисление стоит проверить места контакта выводов на генераторе, которые также нужно очистить от оксида.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке ... Они могут сильно изнашиваться или застревать в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, поскольку щеточный узел доступен и легко снимается.Изношенные щетки либо заменяются, либо заменяется весь узел. Движение щеток проверяется нажатием. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и переместить провод из стороны в сторону, чего будет достаточно для восстановления надежного контакта.Для полного контроля провод снимается, а наконечник зачищается.

Возможные неисправности генератора ВАЗ 2106

Сам генератор может иметь следующие неисправности:
  • Повреждение диодного моста (в народе - «подкова»)
  • Неисправность обмотки статора - межвитковое замыкание, замыкание на корпус или внутренний обрыв
  • Неисправность в обмотке возбуждения ротора с симптомами, аналогичными таковым в обмотке статора. Кроме того, токосъемные кольца могут сильно изнашиваться, что нарушает их надежный контакт со щетками.

Если при проверке на выходе генератора нормальное напряжение 13,5-14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие зарядки также может влиять неисправность реле - регулятора, а также его плохой контакт с «массой».

Читайте также, другие отзывы

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем.Просто в один прекрасный момент машина может не завестись, потому что данный агрегат не был должным образом заряжен. В этой статье рассказывается, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на АКБ

Видео расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Прежде чем определять неисправность генератора, необходимо иметь некоторое представление о его конструкции и устройстве.Итак, давайте рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 - крышка со стороны контактных колец; 2 - выпрямительный блок; 3 - вентиль выпрямительного блока; 4 - винт крепления выпрямительного блока; 5 - контактное кольцо; 6 - задний шариковый подшипник; 7 - конденсатор; 8 - вал ротора; 9 - вывод «30» генератора; 10 - вывод «61» генератора; 11 - регулятор напряжения; 12 - вывод «В» регулятора напряжения; 13 - щетка; 14 - шпилька крепления генератора к натяжной планке; 15 - шкив с вентилятором; 16 - полюсный наконечник ротора; 17 - распорная втулка; 18 - передний шариковый подшипник; 19 - крышка со стороны привода; 20 - обмотка ротора; 21 - статор; 22 - обмотка статора; 23 - полюс ротора; 24 - буферная втулка; 25 - втулка; 26 - зажимная втулка

Теперь рассмотрим конструкцию генератора во взорванном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 - конденсатор; 2 - регулятор напряжения в сборе с щеткодержателем; 3 - блок вывода дополнительных диодов; 4 - изоляционные втулки; 5 - выпрямительный блок; 6 - контактный болт; 7 - статор; 8 - ротор; 9 - распорная втулка; 10 - внутренняя шайба крепления подшипника; 11 - крышка со стороны привода; 12 - шкив; 13 - наружная шайба крепления подшипника; 14 - стяжной болт; 15 - подшипник шариковый передний ротора; 16 - втулка; 17 - крышка со стороны контактных колец; 18 - буферная втулка; 19 - прижимная втулка.

Почему генератор не заряжается (основные причины)

Если генератор перестал правильно заряжать аккумулятор, а также в бортовой сети при работающих двигателях, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование потребляет энергию. Так выглядит перегрузка генератора

Этот эффект часто возникает из-за подключения дополнительного освещения и других устройств с повышенным энергопотреблением. При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие батареи и генератора

Несоответствие между аккумулятором и генератором

При установке дополнительного оборудования многие автолюбители совершают непоправимую ошибку и устанавливают на своего «железного коня» аккумулятор большей мощности, при этом не увеличивая мощность генератора. Нарушение силовых характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку аккумулятора, в последствии производительность первого снижается.

поиск и устранение неисправностей

Чтобы найти неисправность, придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые особенности конструкции автоэлектрики. Рассмотрим, какими причинами может служить плохая зарядка и на что стоит обратить особое внимание:

  • Слабые контактные соединения.
  • Обрыв части обмотки.
  • Короткое замыкание на роторе.
  • Поломки в механике.
  • Короткое замыкание статора.

Что делать при отсутствии необходимого напряжения (способы решения для ВАЗ-2114)

В основном методы решения проблемы банальные -. Но, из-за дороговизны детали, большинство автомобилистов стараются отремонтировать агрегат. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Слабые контактные соединения

Повреждение контактной группы приводит к проблемам с зарядкой

Если контакты ослабли, это может быть следствием грязи или коррозии.Чтобы устранить проблемы, необходимо очистить их острым предметом или специальным раствором. Подходит для смазки и защиты внешних контактов медной пастой ... Внутренние контактные соединения сложно защитить, поэтому их просто чистят и устанавливают в сиденье.

Обрыв в обмотке

Измерение для обнаружения проблем с обмоткой

Обрыв обмотки обычно лечится заменой обмотки. Как показывает практика, перематывать этот узел не является экономически эффективным, так что водители ищут альтернативу, которая становится частью поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, закончившееся на роторе, можно лечить заменой неисправной детали, но все же большинство автолюбителей сходятся во мнении, что генератор придется заменить.

Поломки в механике

Деформация вала генератора - одна из механических неисправностей

Поломка механической части обычно не лечится, и поврежденную деталь заменяют на новую.Это считается самым лучшим вариантом решения проблемы. По цене может показаться дороговато, но дешевле, чем менять генератор в сборе.

Короткое замыкание статора

Операции диагностики работоспособности ротора

Короткое замыкание в статоре также можно лечить заменой детали или установкой нового генератора на автомобиль. Это необходимо для того, чтобы эффект не повторился, и не пришлось снова заменять статор.При выборе новой запчасти рекомендуем ознакомиться с материалом: «

»

Видео об устранении неисправностей в ситуации, когда генератор не заряжается

вывод

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же действительно своими руками. Не каждый автомобилист может устранить неполадки самостоятельно, поэтому рекомендуется обращаться в автосервис, который может устранить неполадки.

Частая неисправность «системы питания» проста - генератор не заряжается или «просыпается» только на высоких оборотах. Отечественные генераторы славятся этим как из-за общего низкого качества изготовления, так и из-за ряда конструктивных недостатков. Столкнувшись с проблемой недозарядки аккумулятора, стоит разобраться в причинах проблемы - кто бы ни оказался на трассе с разряженным аккумулятором и отсутствием зарядки, подтвердит, что этого недостаточно.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, вырабатывает многофазный переменный ток - три или четыре фазы в зависимости от мощности. Откуда такое усложнение, если только d.C.? Дело в том, что у многофазного генератора более высокий КПД, а главное, ток снимается не щетками с вращающегося ротора, а с неподвижных обмоток статора. Соответственно, проблем с выгоранием коллектора нет (ток в нем намного меньше, чем вырабатываемый генератором), да и сам коллектор попроще - два кольца, а не набор изолированных ламелей.


Диодный мост используется для преобразования многофазного переменного тока в постоянный. По крайней мере, он содержит несколько мощных диодов на удвоенное количество фаз - они заняты выпрямлением тока. Некоторые генераторы также имеют дополнительные диоды, которые обеспечивают питание реле-регулятора.

Само реле-регулятор давно уже не является реле: вместо электромеханического устройства они используются для управления электронными схемами генераторов, но за ним уже прочно закрепилось название «реле-регулятор». Они действуют таким же образом - изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они увеличивают или уменьшают напряжение на выходе генератора, чтобы поддерживать его в пределах указанного диапазона от 13,7 В (старый низкий уровень). -генераторы) до 14,5 В (современные генераторы, рассчитанные на повышенное энергопотребление бортовой сети и ускоренную зарядку аккумуляторов). Современные генераторы больше не являются независимыми агрегатами, а интегрированы с бортовыми контроллерами: в них ЭБУ контролирует напряжение, повышая его после запуска двигателя для ускорения зарядки аккумулятора, а затем снижая его до нормального.

Питание реле-регулятора осуществляется от внешней сети (Жигули, большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, но она обладает отличительной способностью к самовозбуждению из-за остаточной намагниченности ротора - генератор, раскрученный до высоких оборотов, вырабатывает ток, достаточный для срабатывания реле-регулятора и его включения. режим.

Возможные причины неисправностей

Износ щеток

Если генератор не заряжает аккумулятор, то первое, что приходит в голову на автомобилях с достаточным пробегом, - это износ щеток.В генераторе есть несколько чисто механических компонентов, которые влияют на его работу - и щетки, которые постоянно трутся о коллектор, стираются.

При износе контакт портится, соответственно и ток в обмотке ротора падает. Генератор сначала дает небольшой заряд на малых оборотах, «просыпаясь» после перегрузки газа, потом полностью выходит из строя. Сами щетки могут быть как отдельным узлом, так и сблокированными с реле-регулятором.

Снимая щеточный узел с генератора, вы можете легко почувствовать, насколько он может быть растянут, чтобы больше не ощущалась упругость пружин - это будет остаточная рабочая длина самой длинной щетки.Учтите, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливаются грязь и продукты износа щеток, щетка изнашивается быстрее. Также это заметно по наличию проточки на одном из колец.

Сама проточка не так уж и плоха, если протереть ее равномерно. Вот такой волнообразный с резким изменением диаметра - прямое указание на замену контактных колец или роторного узла.
На зарубежных генераторах встречается моноблочная конструкция, когда диодный мост, реле-регулятор и щеточный узел составляют одно целое.Замена такого моноблока стоит недешево, а делать это при износе некоторых щеток - глупо. Поэтому их перепаивают, выбирая подходящие из бытовых генераторов или электроинструментов.

Обрыв

В роторе, помимо износа контактных колец, есть несколько вероятных причин неисправности - относительно небольшие токи препятствуют горению обмотки, гораздо чаще обрыв провода происходит в месте соединения с коллектором. Ротор проверяется тестером: сначала измеряется сопротивление между кольцами коллектора, затем между кольцами и «массой».В первом случае сопротивление составляет несколько Ом, во втором - «бесконечное» (замыкание обмотки на корпус отсутствует).

Статор и диодный мост

Еще одна причина, по которой генератор не заряжается, - это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста - выходом из строя или выходом из строя диодов.Внешне симптомы схожи - падает мощность генератора (не работают одна-две фазы), либо генератор полностью выходит из строя.

Статор оценивается в первую очередь внешне - не должно быть видно потемнения изоляции и запаха гари. Затем при помощи тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыкания на корпус.

С помощью батареи и контрольной лампы - в тестерах напряжение во время тестирования низкое, и пробитый диод можно пропустить.В этом плане надежнее лампочка на 12 вольт 40-60 Вт и аккумулятор.
Схема проверки проста: «минус» от АКБ подключается к силовой клемме диодного моста, «плюс» через лампу поочередно подключается к каждой клемме моста, к которой были подключены обмотки статора. Если на одной из фаз не горит свет, значит, диоды перегорели. Далее меняем полярность подключения - в этом случае лампочка не загорается ни на одной фазе, иначе это будет свидетельствовать о пробое диодов в мосту.Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста - лампа не загорается. При повторном подключении он должен гореть на всех фазах. Дополнительные диоды проверяются от входов статора до клеммы, идущей к контроллеру реле.

В этом случае неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она замкнута накоротко.

Проблема с реле-регулятором

Процедура зависит от конструкции.Внешний (как на старых «Жигулях») при отсутствии зарядки легко проверить - убедившись, что ток идет на щеточный узел после включения зажигания (подключив амперметр в цепь между выводом 67 реле-регулятора и щеточный узел). Нет тока - поменяйте "шоколадку".

Если реле-регулятор совмещено с щеточным узлом, то можно измерить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но должно быть. Не проверяйте реле-регуляторы без нагрузки: выходное напряжение в этом случае может быть, но при приложении нагрузки к неисправному реле-регулятору оно резко упадет, и исправный блок придется признать неисправным.

Отсутствие тока в обмотке статора не обязательно будет результатом неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами он идет от самого генератора, тогда как на неработающем двигателе на реле-регулятор идет только ток через контрольную лампу.Такие генераторы отличить несложно - к ним подходит только одна слаботочная клемма от контрольной лампы. Реле считается неисправным, если дополнительные диоды в мосту исправны.

В генераторах с внешним возбуждением требуется как минимум два слаботочных входа - один от контрольной лампы, второй - «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L - контрольная лампа, IG - зажигание). В генераторах этого типа после включения зажигания всегда присутствует напряжение на выводе IG, иначе генератор не будет возбужден.

Видео: Причина отсутствия заряда аккумулятора на ВАЗ 2101. Как найти

Печать

Аккумулятор ВАЗ 2107 плохо заряжается. Генератор не заряжается: вызывает

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и т. Д.Потребители питаются от аккумулятора, который необходимо постоянно обеспечивать подзарядкой. Но что делать, когда на инжекторе ВАЗ 2107 нет заряда. Рассмотрим основные причины этого явления.

Плохой контакт на выводах аккумулятора

Основная и наиболее частая причина - плохой контакт между электрическими соединениями. Как правило, это происходит при ослаблении клемм. При небольшой площади контакта выводы начинают искриться и окисляться, уменьшая количество тока, проходящего в единицу времени.В конце концов, ток вообще перестает течь. Но проблема может даже не запустить двигатель.

Прежде всего, нужно проверить состояние терминалов. Если они окислились, их нужно очистить и обработать солидолом. Второй момент - это правильная затяжка, которую необходимо проводить до отказа. Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.


Аккумулятор не заряжен

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема - это сам аккумулятор.Дело в том, что его работа не вечна, и у него есть определенный срок годности. При правильной эксплуатации способен прослужить до 10 лет. Его работоспособность определяется его способностью брать на себя ответственность. Для этого подключите его к выпрямителю и измерьте время, в течение которого он полностью заряжен. Нормальный аккумулятор заряжается не менее 20 часов и устанавливается на автомобиль при движении на 60 километров.

Если зарядка произошла очень быстро или после зарядки напряжение не превышает предела 12-13 Вольт, то такой аккумулятор считается неисправным.


Генератор на ВАЗ-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего сопровождается появлением индикатора на приборной панели. Похоже на красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

  1. Неисправность генератора
  2. Обрыв ремня генератора
  3. Неисправность реле регулятора напряжения
  4. Изношены щетки генератора

Раньше работу генератора проверяли одним простым способом - просто снимали клемму во время работы двигателя.Если он продолжал работать, то генератор считался нормальным. Если машина глохнет, плата не взимается. В настоящее время этого делать нельзя, так как компьютер (электронный блок управления) может выйти из строя.

Для проверки генератора используется простой метод. Необходимо при работающем двигателе подключить вольтметр к АКБ и замерить напряжение при включенной печке и включенном ближнем свете фар. Если 12 и ниже, значит зарядки недостаточно. Попросите вашего партнера добавить газа; если ситуация не изменилась, неисправен генератор. Если напряжение увеличивается, значит неисправно реле-регулятор.

При неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривают на предмет внешних повреждений, а его контакты окольцовываются. Если он звонит в обе стороны, то это считается неисправным. Его можно заменить отдельно или заменить весь мост.


Реле регулятора напряжения

Реле регулятора напряжения представляет собой отдельный блок, который ранее устанавливался на лонжероне.Он отвечает за ограничение напряжения, если оно превышает 14 вольт. Дело в том, что частота вращения генератора может быть разной, но при этом необходимо поддерживать напряжение от 13,5 до 14,5 вольт. Для этого он и предназначен. Теперь он устанавливается прямо на кисти. Если реле вышло из строя, то напряжение будет низким, но начнет повышаться до номинального значения с увеличением скорости. Таким образом определяется его неисправность.


Изношены щетки генератора

Если зарядка то появляется, то исчезает, значит, изношены щетки генератора. Поэтому их нужно менять вместе с реле-регулятором. Износ щеток должен быть равномерным. В случае, если одна короче другой, они считаются изношенными.

Если аккумулятор вашего ВАЗ 2107 разряжен, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения и связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как - эта статья поможет.

Осуществляем проверку стандартным оборудованием

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампа на панели приборов.С их помощью вы сможете отследить причину своих неприятностей.

1) Включить зажигание, не включая стартер. и посмотрите на сигнальную лампу. Он должен сиять на полном огне, как на фото. Стрелка вольтметра, как правило, находится на белом участке шкалы (фото). Допустим все ок

Лампа не горит, стрелка вольтметра остается на нуле при включении зажигания

Проверьте номер10 предохранитель в монтажном блоке. 99% перегорят. В этом случае все остальные лампы на панели приборов также будут обесточены. Замените его точно таким же и проверьте еще раз. Если предохранитель снова перегорел, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединены ли провода от генератора, не перетерта ли где-то изоляция и т.д. Найти причину поможет схема 3 вот для этого ссылка

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отсоединен ли провод от клеммы «61».Если там все в норме, нужно проверить наличие на этом проводе «плюса» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Если «Плюс» равно - проверьте «таблетку» (она же «шоколадку») и генератор.


Нет "плюса" - Приходится снимать щиток приборов и проверять лампу. Заменить сгоревший. Как снять панель смотрите видео


2) Запускаем двигатель . Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и идет от середины к правому краю (фото). Если так, то скорее всего генератор работает нормально .

Лампа остается включенной или слегка гаснет.

Если подать газ, он гаснет на высоких оборотах и ​​снова светится при их уменьшении. Стрелка вольтметра находится в белом секторе и с возрастающей скоростью уходит к краю зеленого. Вывод - неисправен генератор .Такой же вывод, если лампа продолжает гореть на любой скорости, а стрелка вольтметра в белом секторе и даже уходит в красный цвет.

3) Если кажется, что генератор работает, но батарея постепенно разряжается. выполните еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив отрицательную клемму АКБ, вынимаем. На холостом ходу (около 900 об / мин) глохнуть не должно. Если двигатель остановился, установите клемму на место и снова запустите. Удерживая обороты 1200-1500, снова снимаем клемму. Двигатель снова заглох? Затем выключите свет , оставьте вентилятор отопителя на , повторите тест. Теперь двигатель с отключенной отрицательной клеммой от аккумуляторной батареи продолжает работать. Вывод - генератор работает, но не выдает требуемый ток, нуждается в ремонте.

Примечание! С этим тестом лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку.Скачок напряжения во время отключения может «сжечь» электронные компоненты систем зажигания. Особую осторожность следует проявлять на автомобиле с инжекторным двигателем.

Что делать, если закипает батарея

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий "химический" запах. На холостом ходу стрелка находится в зеленом секторе, но стоит «газануть» - идет вправо до упора. Это показывает, что регулятор напряжения (шоколадный) вышел из строя . Если такое случилось, идите дальше, дороже! Все электрооборудование автомобиля может сгореть, а аккумулятор достанет, электролит «закипит», пластины могут покоробиться. Чтобы добраться до места ремонта, можно временно отключить генератор, сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно довольно долго ездить, только не забудьте выключить ненужные электроприборы - вентилятор печки, обогрев заднего стекла, магнитолу и т. Д. Фары или ходовые огни придется оставить.

В данной статье описан простой метод определения неисправности генератора, регулятора напряжения и соединений между ними. О том, как все это починить.

Без зарядки - основные причины и устранение неисправностей

Владельцам классики ВАЗ часто приходится сталкиваться с проблемой, когда нет зарядки на 2106. Причины, приводящие к такой проблеме, могут быть самыми разными, и, скорее всего, их полностью здесь перечислить не удастся, поэтому перечислим хотя бы самые частые из них.

1. Изношены щетки генератора ВАЗ 2106. Если щетки не достаточной длины, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо при слишком слабой зарядке. Поэтому, если горит лампа зарядки аккумулятора ВАЗ 2106, в первую очередь проверьте щетки автогенератора ВАЗ 2106 и при необходимости замените их. Стоит отметить, что длина щеток не должна быть меньше 12 мм.

2. Неисправен диодный мост.Причиной плохой зарядки АКБ также может быть перегоревание диодов выпрямительного блока, поскольку генератор не может полностью зарядить АКБ. Для проверки нужно провести диагностику диодного моста и при необходимости заменить.

3. Реле зарядки вышло из строя. Если нет зарядки аккумулятора автомобиля ВАЗ 2106, то причиной этого также может быть поломка реле зарядки. Как правило, если заряд на ВАЗ 2106 пропал именно по этой причине, то автовладельцам приходится долго искать неисправность, до замены этой электрической части.Кстати, надо сказать, что он очень легко меняется, так как крепится всего двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех вышеперечисленных деталей лампу зарядки АКБ ВАЗ 2106 все же нужно использовать для диагностики генератора и обязательно проверить его статор и ротор, а при необходимости заменить генератор.

Как подключить генератор к ВАЗ 2106? Сначала генератор ставится на «законное» место, рядом с двигателем, и его место нужно закрепить шайбой и болтом.После этого надевается нижняя гайка крепления. Генератор подключается к ВАЗ 2106 двумя проводами, первый идет от вывода щеткодержателя, а второй идет от вилки основного вывода обмотки статора. Основным отличием вывода щеткодержателя от вывода обмотки статора является отсутствие изоляционных прокладок.

Гайку крепления провода необходимо прикрепить к выводу генератора, сверху на вывод надевается защитный колпачок из резины.Затем накручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и помпу надевается ремень генератора. Усилена затяжка крепления генератора к штанге под капотом. После этого следует поставить защитный экран, тщательно закрепив его 12 винтами. Все, генератор установлен и после остается только провести его проверку.

Наверное, каждый владелец машины сталкивался с проблемами электричества. Даже на иномарках, не говоря уже об отечественных, бывает, что генератор не заряжает аккумулятор.Это серьезная проблема. Когда-нибудь, в решающий момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. Но зачастую машина нужна именно сейчас.

Теория вопросов

Когда автомобиль движется, разряженный аккумулятор получает напряжение заряда от 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в автомобиле эти напряжения должны поддерживаться до запуска двигателя и коленчатого вала. вращается. Вместе с двигателем крутящий момент также передается на генератор через приводной ремень.В этот момент вырабатывается такое количество энергии, которого хватит для стабильной работы всех систем и поддержания заряда аккумулятора.

ДВС может работать в разных режимах. Наряду с этим изменяется количество оборотов коленвала. Меняется и количество оборотов шкива, это приводит к увеличению напряжения, вырабатываемого генератором. Для поддержания уровня 13,6-14,6 В в бортовой сети в цепи возбуждения специально разработано реле.Регулирует уровень стресса. Когда рост превысит нормальное значение, то ток, подаваемый на обмотку, уменьшится. При этом уменьшается и сила намагничивания ротора. Это приводит к снижению выходного напряжения.

Если генератор не заряжается, то в большинстве случаев причины нужно искать в цепях возбуждения, а также в цепях выходного напряжения от генератора к аккумулятору. Но так бывает не всегда. Иногда проблемы связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно срабатывает реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, падая на лампу заряда АКБ и на датчики заряда. Затем он проходит через диоды, реле, элементы монтажного блока и, наконец, на разъем в генераторе. Там электричество поступает на реле-регулятор и, проходя через щетки и контактные кольца, попадает на обмотку возбуждения.

С увеличением частоты вращения коленчатого вала фазные напряжения увеличиваются. Затем через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазное напряжение достигает 12 В на обоих выводах, напряжение выравнивается. Из-за отсутствия разницы напряжений контрольная лампа гаснет. В этом случае генератор вырабатывает напряжение выше 12 В.

Как определить, что генератор не заряжает аккумулятор

Самый простой способ - проверить, не заряжается ли генератор (ВАЗ-2110 нет исключение), посмотрев на приборную панель.На нем есть контрольная лампа. В классических моделях ВАЗ есть еще и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа должна быть в штатном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит детально рассмотреть проблему.

Лучший и более точный способ помочь определить, что генератор не заряжается, - это проверить напряжение на клемме аккумулятора с помощью мультиметра.Если есть заряд, прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, то показания будут от 12 В и ниже.

Типичные причины

Есть несколько причин, которые приводят к такой неисправности. Обдумайте их и узнайте, как их исправить.

Перегрузка генератора

Если аккумулятор заряжается, однако напряжение недостаточное, значит, генератор перегружен. Этому способствует установка и подключение помимо штатного электрооборудования различных гаджетов, жаждущих электричества.Генератор работает на пределе своих возможностей.

Современные водители любят разнообразный тюнинг автомобилей. Итак, устанавливаются серьезные музыкальные комплексы, мощное световое и другое оборудование. Кто-то вместе с этим увеличивает заряд батареи. Так вот, с аккумулятором на 70 Ач штатный генератор ВАЗ не может полностью его зарядить. У него банальная нехватка власти. В результате генератор мало заряжается.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе грязные и жирные.Также виновником считается усадка пружины, давящей на щетки. Часто кисти «замирают». Все это является причиной увеличения сопротивления возбуждения, а иногда и обрыва цепи.

Справиться с этой проблемой помогает очистка загрязненных элементов ветошью, предварительно смоченной бензином. Если щетки сильно изношены, их меняют. Окисленные кольца зачищаем наждачной бумагой для стекла.

Обрыв в обмотке

При обрыве в обмотке возбуждения генератор не заряжается.Определяется просто. Просто коснитесь генератора рукой. Если обмотка порвется, устройство нагреется. Для более точной диагностики конец обмотки возбуждения отсоединяется от щетки и подключается к выводу на генераторе. Измерение проводится мультиметром от аккумулятора.

С обрывами мультиметр ничего не покажет. Если вместо прибора использовать сигнальную лампу, она не загорится. Чтобы найти проблемную катушку, к каждой из них по очереди подключаются провода от аккумулятора.Если разрыв внутри, катушку меняют. Наружные поломки устраняются паяльником.

Замыкание на корпус ротора

В случае этой неисправности замыкается вся обмотка возбуждения и генератор не может работать. Нередко замыкание на корпус происходит в местах соединения концов обмотки с контактными кольцами на роторе. Проверить это можно с помощью лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй - к сердечнику ротора или его валу.В случае короткого замыкания лампа загорится. Такой генератор неисправен. Вы можете изолировать место повреждения или полностью заменить обмотку.

Короткое замыкание на статоре

Вот еще одна причина, по которой генератор не заряжается. Он может замкнуться из-за разрушения изоляции между витками обмоток статора генератора. Генератор прогреется, этого недостаточно для зарядки АКБ, так как полное напряжение он дает только при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае других коротких замыканий, устройство будет очень горячим.Шум при его работе увеличится, мощность уменьшится.

Проверить неисправность можно с помощью той же лампы или мультиметра. Один вывод лампы подключается к сердечнику, а второй - к любому из выводов обмотки. При коротком замыкании лампа загорится. Поврежденная катушка не подлежит ремонту. Решить ситуацию может только замена.

Положительная клемма замыкается на корпус

Если генератор не заряжает аккумулятор, это может быть причиной.В случае данной неисправности прибор не только нагреется, но и возможны поломки на блоке диодного выпрямителя. В результате поломки произойдет короткое замыкание аккумулятора. В результате существует серьезный риск выхода батареи из строя.

Механические поломки

Если генератор не заряжается, причины могут быть не только электрическими, но и механическими. На первом месте среди неисправностей - удлиненный приводной ремень. Это легко диагностируется - шкив будет очень горячим.

Также нет заряда на достаточном уровне. Кроме того, рекомендуется осмотреть устройство, клеммы, провода на предмет плохих контактов, обрыва и других механических повреждений.

Алгоритм поиска причины

Мы исследовали типичные неисправности. Но важно найти главную причину. Если в автомобиле стандартная комплектация и нет аномальных потребителей энергии, то можно приступать к диагностике генератора напрямую. Если есть дополнительные потребители, их лучше отключить.В этом случае необходимо физически отключиться от бортовой сети.

Сначала измерьте возвратный ток заглушенного двигателя. Важно выяснить, есть ли потребление энергии при неработающем двигателе при выключенном зажигании (ключ также вынимается из колодца замка). Важно, чтобы во время измерения даже была отключена сигнализация. Большинство отечественных автомобилей имеют небольшие токи утечки. Всегда где-то «на весу» заклинивает (то есть отрицательный провод контактирует с корпусом).Но часто они не могут полностью разрядить аккумулятор даже за две-три недели.

Далее все потребители подключаются и таким же образом измеряют утечку мультиметром. Если он большой, то причину следует искать не в генераторе или аккумуляторе, а в одном из устройств в бортовой сети. Если токи утечки в состоянии покоя не обнаружены, то скорее всего генератор ВАЗ не заряжается. Причины мы уже рассмотрели.

Вывод

Итак, мы выяснили, почему в машине генератор не выдает зарядку.При обнаружении проблем, связанных с утечкой тока, следует немедленно приступить к поиску поломки и ее устранению. Генератор - это основная часть электрической системы автомобиля. Подобно человеческому сердцу, он обеспечивает энергией все устройства и устройства. К генератору нужно относиться осторожно - с умом устанавливайте ненормальные приборы и акустику. А если есть неисправности, ремонт лучше не откладывать на потом. Теперь начинающие автомобилисты знают, как проверить генератор - дает зарядку или нет. Это поможет при самостоятельном ремонте.

Приветствую всех автолюбителей! К сожалению, современная машина - вещь не безотказная и периодически преподносит сюрпризы. Одна из них - не заряжается аккумулятор. Иногда эта проблема решается просто, а иногда требуется помощь специалистов. Но прежде чем лечить последствия, нужно найти причину. Поэтому рассмотрим их.

Причины, по которым аккумулятор перестает заряжаться

Нет заряда аккумулятора по нескольким причинам:

  • растяжение или разрыв ремня генератора;
  • окисление клемм АКБ;
  • окисление или обрыв проводов генератора;
  • проблемы с генератором.

Давайте подробнее рассмотрим, как диагностировать и устранить эти причины, если это возможно. Хотя, иногда загвоздка может быть в самой батарее. Поэтому, когда на приборке горит лампа заряда, а визуальный осмотр не помог выявить неисправность, можно идти методом исключения.

Для этого нужно найти исправную батарею и поставить ее на место. При этом размер батареек значения не имеет. Если заряд пошел, значит аккумулятор, если нет, скорее всего проблема с генератором.

Аккумулятор может перестать заряжаться по разным причинам. Но чаще всего это пластинчатая сульфатация, которая возникает после глубоких разрядов или в старости. Кстати, в запущенных случаях может потребоваться замена электролита. В общем, для борьбы с сульфатированием существует несколько методов, основанных на циклической зарядке и разрядке аккумулятора с помощью зарядного устройства.

Часто причина отсутствия заряда - окисление клемм. Определить это очень просто.Нужно открыть капот и посмотреть на токовые выходные контакты. Если они покрыты прочным кашевым налетом, значит, клеммы окислились.

Обычно это происходит из-за появления трещин в области плюсовой и минусовой клемм на корпусе аккумулятора. Из них выходят пары электролита, контактируют со свинцом и окисляются, образуя неприятный осадок.

Вопрос решается в несколько этапов:

  • клеммы тщательно очищены;
  • причина окисления установлена ​​и устранена;
  • клеммы надеваются и на них наносится специальный антиоксидантный состав.

Чаще всего проблемы окисления возникают в недорогих аккумуляторах, а также в тех случаях, когда аккумулятор часто снимают с автомобиля. Просто снимая клеммы с клемм аккумулятора, их можно открутить.

При появлении оксида необходимо учитывать еще одну вещь - уровень электролита в банках может упасть ниже уровня. Поэтому его следует проверить и при необходимости поднять. При этом помните, что в аккумулятор необходимо доливать дистиллированную воду.

Если проблема с ремнем - зарядка от генератора не пойдет. Поэтому при визуальном осмотре желательно его внимательно осмотреть. Даже если ремень цел, это не факт, что он в порядке.

Общие проблемы:

  • обрыв ремня;
  • слабое натяжение;
  • микротрещины;
  • загрязнения.

Если ремень порвался, с этим все понятно - нужно его менять.Но, как было сказано выше, он мог просто растянуться. Поэтому проверяем его растяжку, а заодно и чистоту. Если он мокрый или в масле - при вращении шкивов ремень может проскальзывать. В итоге на приборке горит лампа, а генератор не работает.

Проблемы в бортовой цепи

Попутно нужно проверить целостность всей проводки. Иногда проблемы могут заключаться в боковой цепи. Запускаем от генератора:

  • все соединения должны быть плотными.
  • не должно быть оксида, а тем более сажи.

Сразу достать щетки от генератора. Их развитие - еще одна распространенная проблема. Не допускается:

  • другой выход, т.е. когда один длиннее другого;
  • размер кисти менее 5-7 мм.

Дополнительно нужно проверить массу на теле. Плохой контакт в этот момент - еще одна причина, по которой может загореться индикатор заряда аккумулятора.

Неисправность генератора

Автомобильный генератор иногда преподносит сюрпризы.К сожалению, износ щеток - не единственная причина возгорания заряда.

Возможные неисправности:

  • повреждение реле регулятора;
  • проблемы с диодным мостом;
  • открытая обмотка статора.

Определить, что с генератором что-то не так, довольно просто. Для этого вам понадобится мультиметр. В этом случае сразу можно определить, насколько заряжен аккумулятор. Если показания на заглушенном двигателе 12,6–12,7 В, это свидетельствует о полном заряде.12.2-12.4 - зарядка около 50%. Менее 11,7 - полная разрядка аккумулятора.

Методы испытаний генератора:

  • при работающем двигателе напряжение на выводах АКБ должно быть около 14,7В. Если совсем другое - проблема с генератором;
  • , если снять клемму с аккумуляторной батареи при работающем двигателе, она должна продолжать работать. В противном случае неполадки с генератором;
  • при работающем автомобиле явно заметна нехватка энергии.

Для точной диагностики и устранения неисправностей генератора необходимо иметь хотя бы минимальные знания в области электрики. Если их нет, есть смысл обратиться за консультацией к специалисту - точно сэкономьте время.

Итак, проблема при отсутствии зарядки может быть как самой банальной, которую легко устранить своими руками, так и более серьезной. Для устранения неисправностей, возникающих из-за неправильной эксплуатации, необходимо соблюдать два правила.

Во-первых, периодически заряжайте аккумулятор, во-вторых, следите за его внешним состоянием. И не забудьте взять запасной ремень к генератору и щеткам.

Вот и все, надеюсь статья была полезной.

Почему генератор низкого напряжения выдает ВАЗ 2114. Инструменты и материалы. Общий вид генераторной установки

Генератор ВАЗ 2114 - основной источник напряжения в автомобиле. Именно он вырабатывает электричество при работающем двигателе.Напомним, что аккумулятор нужен фактически для одной цели - для запуска двигателя. Но, как и любой другой узел, может выйти из строя полностью генератор или один из его элементов. А так провести ремонт нужно, и сделать это можно без особого труда своими руками, не прибегая к помощи специалистов на СТО.

К сожалению, всегда есть мастера, которые, скажем так, «засветились». То есть ремонтом отечественных автомобилей не берутся, хотя в последнее время к ремонту вполне готовы даже мопеды.Что ж, нам лучше - ремонт своими руками будет намного дешевле. Кстати, если генератор совсем «плохой», есть повреждения крышек, обмоток, ротора, то купить и установить новый будет намного проще. А теперь давайте рассмотрим особенности генераторной установки на автомобиль в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток.Как ни крути, но при работе этой электрической машины можно получить только переменный ток, и только после этого его можно будет преобразовать в постоянный. Общая конструкция генератора:

  1. Задняя и передняя крышки с запрессованными подшипниками.
  2. Ротор с обмоткой возбуждения.
  3. Статор с силовыми обмотками - именно с них снимается напряжение.
  4. Диодный мост представляет собой трехфазный выпрямитель.
  5. Конденсатор электролитический - для избавления от переменной составляющей тока.
  6. Регулятор напряжения - необходим для точной настройки напряжения питания обмотки ротора.
  7. Угольно-графитовые щетки необходимы для передачи напряжения с реле-регулятора на обмотку ротора.
  8. А остальные комплектующие - кронштейны, гайки, болты, ремень.

Для нормальной работы генератора необходимы два компонента:

  1. Вращение.
  2. Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики - электрический ток появится в обмотке, только если на нее воздействует движущееся магнитное поле.Причем выходное напряжение будет напрямую зависеть от величины этого самого магнитного поля. Следовательно, обмотка ротора является источником постоянного магнитного поля и питается от регулятора напряжения, поэтому на выходе всегда будет одинаковое напряжение.


С обмотки статора снимается переменное напряжение. Причем обмоток три, они соединены в звезду. Следовательно, на выходе получаем три фазы. Это необходимо в первую очередь для того, чтобы уменьшить пульсации тока в бортовой сети.С помощью диодного моста, в котором расположены шесть полупроводников, выпрямляется ток. Конденсатор отсекает всю переменную составляющую. По закону Кирхгофа электролитический конденсатор заменяется разрывом при работе в цепи постоянного тока и проводником в цепи переменного тока.

Главный неисправный генератор ВАЗ 2114

Чтобы сделать ремонт своими руками, необходимо знать основные поломки и методы их устранения. Итак, вот весь список:

  1. Если предохранитель вышел из строя, после тщательной проверки цепи необходимо установить новый.Необходимо установить точную причину, по которой произошел сбой.
  2. При разрыве обрыва убедитесь, что отрицательные провода надежно закреплены.
  3. Если есть проблемы в замке зажигания, проверьте его контакты; если устранить невозможно, замените узел полностью.
  4. Перегоревшая контрольная лампа, установленная в щитке приборов, необходима для диагностики цепи питания обмотки ротора. В случае перегорания АКБ ВАЗ 2114 не будет заряжаться от АКБ и вы это не сразу увидите.
  5. При выходе из строя щеток ВАЗ 2114 меняют только в сборе с регулятором напряжения. Последнему ремонту не подлежит.
  6. Если заряд аккумулятора недостаточен, причиной может быть ослабленный ремень.
  7. Гудение и поломка подшипника (обычно в передней крышке) лечится его заменой. Благо цена его небольшая, только вам придется практически полностью разобрать генератор ВАЗ 2114.

Диагностика генератора

Если зарядка пропала или ее уровень недостаточен, аккумулятор будет получать намного меньше тока, чем необходимо.Следовательно, и одного генератора для питания всей бортовой сети тоже недостаточно, и на помощь придет аккумулятор, который через время разрядится. Но даже чрезмерное напряжение еще хуже - из-за него могут перегореть предохранители, лампы, ЭБУ и так далее. Для диагностики генератора ВАЗ 2114 понадобится мультиметр:

  1. Включите зажигание и запустите двигатель.
  2. Если есть повреждение в цепи питания ротора, вы заметите, что лампа на панели приборов горит.
  3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
  4. Измерьте напряжение на выводах аккумуляторной батареи. Необходимое условие - частота вращения коленчатого вала должна быть примерно 2500-3000 об / мин.
  5. Если генератор в хорошем состоянии, вольтметр покажет около 13 В (погрешность в 0,1 В можно не учитывать).
  6. Выключите свет и радио, напряжение должно возрасти до 14,7 В. Это максимальное значение.

При проведении диагностики обязательно обращайте внимание на то, на каких звуках вращается ротор. Очень часто выходит из строя подшипник в передней крышке.


Влияет на максимальную нагрузку от ремня. Несколько причин, почему может упасть напряжение ВАЗ 2114:

  1. Ремень генератора ослаблен.
  2. Неисправен регулятор напряжения.
  3. Изношен узел щетки.
  4. Полный износ генератора.

Обратите внимание, что горящая лампа со значком батарейки свидетельствует о неисправности в цепи питания ротора.Следовательно, в обмотках статора не будет генерироваться ток, поскольку нет вращающегося магнитного поля.

Как заменить щетку на ВАЗ 2114

Работа простая, вам понадобится отвертка и немного сноровки. Однако ключ не мешает ни «10», ни плоскогубцам отсоединить клемму от АКБ. Причины замены реле регулятора ВАЗ 2114:

  1. Бесплатно.
  2. Свет в темноте излучает слишком слабый поток.
  3. Снижение стресса.

Последовательность.


В электрической системе современного автомобиля важнейшими компонентами являются источники питания. Генератор на ВАЗ 2114 служит для питания всех потребителей бортовой сети. Как и все генераторы, он выдает трехфазное напряжение. Привод генератора - ременной привод от шкива на коленчатом валу двигателя.

А вот трехфазное напряжение для питания бортовой сети не подходит. Для этого в генераторе ВАЗ 2114 устанавливается выпрямительный блок.Он служит для преобразования трехфазного переменного напряжения в постоянное. Скачки на выходе генератора довольно большие, поэтому их уменьшают с помощью регулятора напряжения. Регулятор поддерживает выходное напряжение в диапазоне от 13,2 до 14,7 вольт.

Конструктивно генератор на ВАЗ 2114 выполнен из двух алюминиевых колпачков. Они расположены в сердечнике обмотки статора. В обмотке статора вращается ротор, имеющий обмотку возбуждения. Без подачи напряжения на обмотку ротора генератор не будет вырабатывать энергию.Питание на обмотку ротора подается щеточным механизмом.

Проверка генератора


Проверка генератора на ВАЗ 2114 заключается в диагностике выпрямительного блока, регулятора напряжения, обмоток ротора и статора. Выпрямительный блок можно проверить как тестером, так и щупом. Зонд представляет собой лампу на 12 вольт мощностью до 3 Вт.

Диоды в выпрямительном блоке имеют одностороннюю проводимость. При подаче минуса на анод диода схема работать не будет.Следовательно, лампа датчика не загорится. Если он горит, значит диод в выпрямительном блоке генератора ВАЗ 2114 пробит. Если поломка обнаружена в одном диоде, то его можно заменить. Эту процедуру выполнить довольно сложно, поэтому многие автомобилисты на генераторе просто меняют весь агрегат.

Проверка обмоток генератора заключается в поиске короткого замыкания. Тестер подключается поочередно к каждому выводу обмотки и корпуса. При коротком замыкании полностью меняется статор.Регулятор напряжения можно проверить с помощью источника питания и лампы на 12 В. К щеткам подключается лампа, и на массовый вывод регулятора и вывод «D +» подается напряжение 12 В. При напряжении 12 В лампа должна гореть. При повышении до 15-16 вольт лампа должна погаснуть. Если он горит при любом напряжении, либо не горит совсем, то это свидетельствует о неисправности регулятора. Его необходимо заменить.

Ремонт генератора на ВАЗ 2114


Самая частая неисправность - выход из строя регулятора напряжения.Конструктивно он выполнен как единое целое с щеткодержателем. При износе щеток или выходе из строя регулятора меняется весь блок. Крепится к задней части генератора ВАЗ 2114 двумя болтами. Заменить при отсоединении минусовой клеммы АКБ. Снятие генератора не требуется.

Замена ремня привода генератора на ВАЗ 2114. Сначала откручиваем гайку на регулировочной планке. После переставляем генератор к двигателю и снимаем старый ремень. Надев новую, оттягиваем генератор от двигателя и, проверяя натяжение ремня (при силе 95 Ньютон, провисание должно быть не более восьми миллиметров), фиксируем положение генератора.Для этого затяните гайку на регулировочной планке.

Замена выпрямительного блока или его ремонт проводится при выходе из строя одного или нескольких диодов. Для этой процедуры вам придется полностью снять генератор ВАЗ 2114 и разобрать его. При выходе из строя одного или двух диодов можно припаять новые или заведомо исправные. При проведении работ рекомендуется все делать аккуратно, чтобы не повредить корпус агрегата. После пайки диодов необходимо залить их эпоксидной смолой. А когда он высохнет, можно установить на генератор весь агрегат и собрать узел.

На автомобиле ВАЗ 2114 генератор - это электрическая трехфазная машина, вырабатывающая переменный ток. Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

Общий вид генераторной установки

  • Крышки из алюминиевых сплавов. У них есть специальные гнезда, в которые запрессовываются подшипники.На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения. Также на обратной стороне крышки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в том же корпусе, что и у 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
  • Статор собран из пластин, изготовленных из специальных марок трансформаторной стали.В нем есть специальные пазы, в которые закладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору. Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе имеется шпоночная канавка.
  • Крепление диодного блока производится к задней крышке изнутри. Он состоит из девяти полупроводников - шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава.А с лицевой стороны, рядом с ведущим шкивом, крыльчатка.

Технические характеристики


Краткое описание технических характеристик генератора:

  • Питание обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13,2 - 14,7 Вольт. .
  • При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
  • Генератор для ВАЗ 2114 (его цена в магазинах порядка 4 000–4 500 руб.) Способен выдавать в сеть ток до 80 А.

Агрегат расположен с левой стороны, привод осуществляется шкивом на коленчатый вал двигателя автомобиля.

Поломка в механике и электрике


Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой. Причина - разрушение одного из подшипников. Как правило, та, что в передней крышке - на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут.По этой причине всегда следует контролировать натяжение приводного ремня генератора.

Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Для проверки исправности снимать генератор с автомобиля не обязательно. Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает необходимое напряжение и требует ремонта.В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструменты для снятия генератора

Кронштейн прикреплен к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на агрегате с помощью специальной планки. Благодаря ему можно регулировать натяжение ремня. Для снятия генератора понадобится следующий инструмент:

  • (желательно колпачковый и рожковый) с размерами «10», «13», «17», «19».
  • На некоторых автомобилях может возникнуть необходимость поставить голову на «15».
  • Небольшой монтаж или короткий отрезок трубы.

Разборка генератора с автомобиля


При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат. Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать - короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем корпус к блоку двигателя.Немного поработаем с электричеством - откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

В нижней части генератора крепится крепление с помощью длинного болта и гайки. На последнем есть пластик. Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя - двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку - она ​​избавит от грязи и ржавчины. Снял генератор вверх - так проще оказывается.Но можно снять и вытащить: на ВАЗ 2114 генератор можно снять двумя способами.

Разборка генератора


Инструмент:

  • Ключи на «10» и «19».
  • Отвертка крестовая.

Перед тем, как начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

  • Отсоедините и снимите пластиковую крышку с корпуса.
  • Отметьте положение крышек и статора относительно друг друга - это облегчит сборку в дальнейшем.
  • С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
  • Выключите контроллер.
  • Вывернуть винты крепления блока. Отсоедините от него обмотки статора и снимите узел. Обратите внимание, что конденсатор также демонтируется с ним. С его помощью напряжение генератора ВАЗ 2114 «очищается» от переменной составляющей.
  • Откручиваем четыре болта, затем снимаем заднюю крышку.
  • Зажмите ротор в тисках и открутите гайку со стороны шкива.
  • Снимите переднюю крышку.
  • Визуально оценить состояние агрегатов. Если везде будет сильный износ, придется капитальный ремонт.

Как определить неисправность?

Признаки поломки генератора:

  • На панели приборов горит (кратковременно или постоянно) лампа, сигнализирующая об отсутствии заряда - красный аккумулятор.
  • Недостаточный или чрезмерный заряд аккумулятора.
  • Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
  • В АКБ закипает электролит, ярко светят лампочки, иногда горят лампы.
  • Генератор шумит.

Это краткое описание проблем, но для того, чтобы отремонтировать генератор в ВАЗ 2114, нужно рассмотреть их более подробно. Стоимость полного ремонта составит не более 1200 рублей.

Поломка щеточного механизма


Неисправность можно разделить на два типа: поломки щеток или регулятора напряжения.Замена щеток и реле-регулятора производится без демонтажа генератора. Также диагностику можно произвести подручными средствами - парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверять, а сразу поставить новый и забыть о проблемах. Но если поняли, то диагностика такая:

  • Подключите питание к регулятору напряжения.
  • Лампа накаливания соединяется с щетками.
  • При напряжении 12-14 вольт лампа светится.
  • При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

  • В бортовой сети наблюдается снижение напряжения.
  • На зарядку аккум не доходит.
  • Наблюдаются скачки напряжения.

Сняв щетки, визуально оцените их состояние - если длина меньше полсантиметра, то можете смело выбрасывать. Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах - если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Диодный выпрямитель


Два признака неисправности:

  • Нет заряда аккумулятора.
  • Зарядка намного выше положенной.

Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются.Приобрести новый и установить его будет намного проще. Замена производится в следующей последовательности:

  • В блоке осуществляется монтаж контактного болта с втулками и гайками, производится прижим.
  • Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
  • Замените болты, которыми крепится блок выпрямителя. Затяните их.
  • Поставить реле-регулятор и затянуть его болты.
  • Установите пластиковую крышку и зафиксируйте защелками.
  • Установите генератор на автомобиль, натяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?


ВАЗ 2114 - это автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» с ней не справиться. Чаще всего ищут замену штатному на ВАЗах новых моделей - «Калина», «Приора».Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуются:

  • Ключи рожковые и заглушки на «10» и «13».
  • Ключи на «17» и «19».
  • Отвертки.
  • Небольшое крепление.
  • Другими словами, все инструменты, которые нужны для удаления установки.

Порядок замены генератора


Вне зависимости от того, какой генератор в ВАЗ 2114 вы ставите («Приоры» или «Калина»), процесс замены будет таким же.Для замены выполните следующие действия:

  • Отсоедините отрицательный провод аккумуляторной батареи.
  • Снять защиту двигателя.
  • Ключом на «10» открутите гайку от болта генератора (шпилька «31»).
  • Отсоедините провод идущий к щеткам.
  • Снимите все гайки и болты, которыми картер генератора крепится к натяжной планке и блоку двигателя.
  • Вынуть генератор.
  • Установите новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя.На этом работа окончена: после качественно сделанного ремонта в генератор нельзя заглядывать минимум три года (или 50 тысяч километров).

Детали, обеспечивающие электричеством автомобили, называются основными. Генератор ВАЗ 2114 подает питание на всю бортовую сеть автомобиля. Это устройство, как и все генераторы, подает трехфазное напряжение.

Генератор ВАЗ 2114 состоит из пары кожухов из алюминия. Под крышками находится обмотка статора, прикрепленная к сердечнику.Вращает ротор, снабженный обмоткой возбуждения. При отсутствии напряжения на обмотке ротора энергия больше не вырабатывается. Щеточный механизм используется для подачи питания на обмотки возбуждения полюсов ротора.

Проверить состояние и неисправность системы

При выходе из строя предохранителя генератора, такую ​​поломку легко исправить, достаточно установить новую деталь. Однако предохранитель просто так не горит. Осталось установить причину.Вот основные из них.

  1. Разрыв цепи, по которой на приборы подано питание. Чтобы узнать причину, нужно проверить, насколько близко контакт нулевого провода.
  2. Неисправность в замке зажигания. Проверьте плату зажигания.
  3. Перегорела контрольная лампа.
  4. Плохо работают щетки. Для ремонта необходимо заменить щетки генератора ВАЗ 2114. Если контакты окислились, их очищают бензином.
  5. Неисправен регулятор напряжения.
  6. Ремень получил механическое повреждение. В этом случае необходимо заменить ремень генератора ВАЗ 2114.
  7. Произошла поломка подшипника генератора. Выход может быть только один - замена подшипника.

При неправильной работе устройства многие детали ВАЗ 2114 могут выйти из строя. Последствия выхода из строя генератора всегда непредсказуемы.

При небольшом заряде АКБ глохнет двигатель.Самое опасное - высокое напряжение. Могу отказаться от регулятора напряжения. Результатом этой поломки станет нарушение работы всей электросистемы ВАЗ 2114. Мощность системы проверяется обычным тестером. При включенном зажигании все лампочки должны гореть на панели приборов. Просто убедившись, что они в хорошем состоянии, можно запустить двигатель.

Если индикатор реле аккумуляторной батареи все еще горит, можно сделать вывод, что произошла электрическая неисправность. Температура двигателя должна достигать 90 ° C.Затем нужно отключить все устройства, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если с увеличением газа напряжение достигает 14 В, значит, генератор и реле работают нормально.

Ремонт узлов генератора

Чаще всего выходит из строя регулятор напряжения. Это устройство подключено к щеткодержателю. При большом износе щеток и неработающем регуляторе напряжения заменяется весь блок. Он прикручен к одной из крышек генератора.Замена выполняется при удаленной отрицательной клемме. Отключение генератора ВАЗ в этом случае не производится. Когда ремень вышел из строя, его нужно заменить. Замена ремня генератора ВАЗ производится в такой последовательности.


Схема подключения для проверки генератора на стенде: 1 - генератор; 2 - контрольная лампа 12 В, 3 Вт; 3 - вольтметр; 4 - амперметр.

  1. Регулировочная пластина откручивается, для чего ослабляется крепежная гайка.
  2. Генератор подвигается к двигателю, старый ремень снят.
  3. Устанавливается новый ремень генератора, после чего производится его натяжение. Генератор удаляется от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
  4. Положение элемента фиксируется затяжкой гайки.

Ремонт выпрямительного блока производится при выходе из строя диодного моста. Для проведения такой операции требуется снятие генератора и его полная разборка. Запаяны новые диоды. Все работы необходимо выполнять с особой осторожностью, так как существует риск повреждения корпуса агрегата.Паяные диоды залиты эпоксидной смолой. После его высыхания блок устанавливается на место и собирается вся сборка.

Снятие и замена агрегата

Как снять генератор? Для работы необходимо иметь набор гаечных ключей и монтировку. Сначала отключается минусовая клемма, затем снимается защита, после чего откручивается пыльник и открывается доступ к болтам крепления генератора. Полностью снимать пыльник не нужно, можно просто опустить вместе с ним защиту.Далее в такой последовательности производится замена генератора ВАЗ.

    1. Откручиваем болт генератора натяжения ремня.
    2. Устройство движется к двигателю.
    3. Снят ремень генератора.


Разборка генератора: 1 - шкив привода генератора; 2 - кронштейн правой опоры подвески двигателя; 3 - регулировочная пластина; 4 - натяжная планка; 5 - генератор; 6 - кронштейн крепления генератора; 7 - ремень привода генератора

  1. Снимается планка натяжителя, для чего она откручивается от двигателя.
  2. Вилка отключена, клеммы сняты.
  3. Генератор закреплен на оси. Фиксирует гайку. Обычно снять такую ​​ось очень сложно. Поэтому крепление генератора лучше освободить вместе с агрегатом.
  4. Устройство снимается.
  5. Открутить ось. Его нужно аккуратно выбить из сиденья. Для этого можно использовать длинный болт.
  6. Товар полностью бесплатный.

Сейчас замена генератора ВАЗ. Соберите и установите в обратном порядке.Натяжение ремня можно осуществлять с помощью обычного крепления. Ее упирают в двигатель и давят на прибор. Он начинает отходить от двигателя и натягивать ремень. Получив необходимое натяжение, затяните гайку крепления ремешка.

Натяжение ремня должно быть в пределах нормы. Если он будет слишком слабым, ремень начнет катиться. При сильном натяжении подшипник развалится. Такая поломка иногда приводит к полной замене устройства. Обычно натяжение измеряется прогибом ремня.Нормальное его значение - 1 см. При таком напряжении реле всегда будет показывать заряд, а аккумулятор получит необходимый заряд.

Обзор сообщений на автофорумах свидетельствует о том, что многие владельцы ВАЗ 2114 после поломки заводского устройства склонны выбирать и устанавливать другой мощный генератор. Однако не все знают, какое устройство нужно приобретать, чтобы не производить дополнительных переделок монтажных кронштейнов.

Профессионалы рекомендуют установить генератор от Припорья, подойдет и генератор Калины, имеющий кондиционер.Эти устройства рассчитаны на 115 А. На заводе этот показатель не превышает 80 А. Следует отметить, что такая замена никак не влияет на реле.

Проверка генератора на стенде
Проверка на стенде позволяет определить исправность генератора ВАЗ 2113 и соответствие его характеристик номиналу. В испытуемом генераторе щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

Схема подключения для проверки генератора на стенде: 1 - контрольная лампа 12 В, 3 Вт; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - переключатель; 7 - аккумулятор

Установите генератор на подставку и выполните соединения, как показано на рис. 7.7. Включите электродвигатель стенда ВАЗ 2113, установите напряжение на выходе генератора 13 В на реостате 4 и доведите частоту вращения ротора до 6000 мин-1. Дайте генератору поработать в этом режиме не менее 10 минут, а затем измерьте ток отдачи.Рабочий генератор должен иметь не менее 80 А.
Если измеренное значение выходного тока значительно меньше, то это указывает на неисправность обмоток статора и ротора или повреждение клапана. В этом случае необходима тщательная проверка обмоток и клапанов для определения места неисправности.
Напряжение на выходе генератора проверяют при частоте вращения ротора 5000 мин-1. С помощью реостата 4 установите выходной ток 15 А и измерьте напряжение на выходе генератора, которое должно быть 13.2–14,7 В при температуре окружающего воздуха и генератора ваз 2114 (25 ± 10) ° С.
Если напряжение не укладывается в заданные пределы, то заменить щеткодержатель с регулятором напряжения на новый, заведомо хорошо, и повторите тест. Если напряжение в норме, значит старый регулятор напряжения поврежден и подлежит замене. И если напряжение все же не попадает в указанные выше пределы, то необходимо проверить обмотки и клапаны генератора.

Проверка генератора электронный осциллограф
Осциллограф позволяет точно и быстро проверить исправность генератора и определить характер повреждения по форме кривой выпрямленного напряжения.


Схема подключения генератора автогенератора: 1 - переключатель; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - переключатель; 7 - аккумулятор

Для проверки генератора ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 соберите схему. Отсоедините общий выходной провод трех дополнительных диодов от штекера D + регулятора напряжения и примите меры, чтобы конец отключенного провода не замыкался массой генератора. Подключите провод от аккумуляторной батареи через переключатель 1 к штекеру регулятора D +.Таким образом, обмотка возбуждения будет питаться только от аккумулятора.
Включить электродвигатель стенда и довести частоту вращения ротора до 1500–2000 мин-1. Выключателем 6 отсоединить АКБ от вывода В + генератора ваз 2113, ваз 2114, ваз 2115 и реостата 4, выставить выходной ток 10 А.

Форма кривой выпрямленного напряжения генератора: I - генератор исправен; II - сломан клапан; III - обрыв в клапане (обмотка статора)

Проверьте напряжение осциллографа на выводе B + генератора.При исправных клапанах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами. При обрыве обмотки статора или обрыве или коротком замыкании клапанов блока выпрямителя форма кривой резко меняется: нарушается однородность зубцов и появляются глубокие впадины.


Схема подключения генераторной системы: 1 - аккумуляторная батарея; 2 - генератор; 3 - монтажный блок; 4 - контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 - выключатель зажигания

После проверки формы сигнала напряжения на выводе B + генератора и его нормального вида проверьте напряжение на штекере D генератора с отсоединенным проводом от штекера D + регулятора напряжения.Штекер D является общим выходом трех дополнительных диодов, питающих обмотку возбуждения при работе генератора. Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма сигнала указывает на повреждение дополнительных диодов.

Проверить обмотку возбуждения ротора
Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. При необходимости чистка контактных колец омегой или контрольной лампой, при необходимости проверьте, нет ли обрыва обмотки возбуждения и не замыкается ли она на массу.

Проверка статора
Статор проверяется отдельно после снятия выпрямительного блока.
В первую очередь проверить омметром или с помощью контрольной лампы и аккумулятора, нет ли обрывов обмотки статора и замыкания его катушек на массу.
Изоляция проводов обмотки должна быть без следов перегрева, возникающего при коротком замыкании в вентилях выпрямительного блока. Замените статор с такой поврежденной обмоткой.
Наконец, после разборки генератора необходимо специальным дефектоскопом проверить, нет ли короткозамкнутых витков в обмотке статора.

Проверка клапана выпрямителя
Исправный клапан позволяет току течь только в одном направлении. Неисправен - может либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обоих направлениях (короткое замыкание).
В случае повреждения одного из клапанов выпрямителя необходимо заменить весь выпрямительный блок.

Цепи для проверки клапанов выпрямителя: 1 - аккумуляторная батарея; 2 - контрольная лампа; 3 - генератор; I - проверить одновременно «положительный» и «отрицательный» клапаны; II - проверить «положительные» клапаны; III - проверка на «отрицательные» клапаны

Короткое замыкание клапанов выпрямительного блока можно проверить, не снимая генератор с автомобиля, отсоединив провода от аккумулятора и генератора и сняв крышку с задней крышки генератора.Также отсоединен провод от вывода D + регулятора напряжения. Проверить можно омметром или лампой (1–5 Вт, 12 В) и аккумулятором ВАЗ 2115.

ПРИМЕЧАНИЕ
Для упрощения монтажа деталей выпрямителя три клапана (с красной меткой) создают на корпусе выпрямленное напряжение «плюс». Эти клапаны «положительные» и они запрессованы в одну пластину выпрямительного блока, подключенного к выходу генератора «B +». Остальные три клапана («минус» с черной меткой) имеют на корпусе выпрямленное напряжение «минус».Они запрессованы в другую пластину выпрямительного блока, подключенную к земле.

Сначала проверьте, есть ли закрытие одновременно на «положительном» и «отрицательном» клапанах. Для этого подключите плюс к АКБ через лампу к выводу B + генератора, а минус к корпусу генератора (рис. 7.10, I). Если лампа горит, «отрицательный» и «положительный» клапаны имеют короткое замыкание.
Для проверки короткого замыкания в «плюсовых» клапанах «плюс» АКБ через лампу подключить к выводу B + генератора, а «минус» - к одной из фазных клемм обмотки статора.Горение лампы укажет на короткое замыкание одного или нескольких «положительных» клапанов.
Короткое замыкание «минусовых» клапанов можно проверить, подключив «плюс» АКБ через лампу к одной из фазных клемм обмотки статора, а «минус» - к корпусу генератора (рис. 7.10, рис. III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» клапанах. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпусе генератора.Однако такая неисправность встречается гораздо реже, чем короткое замыкание клапанов.
Обрыв клапанов без разборки генератора можно обнаружить как осциллографом, так и при проверке генератора на стенде по значительному уменьшению (на 20–30%) величины выходного тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора в исправном состоянии, а в клапанах нет короткого замыкания, то причина снижения выходного тока - обрыв цепи в клапанах.

Проверить дополнительные диоды


Схема проверки дополнительных диодов: 1 - генератор; 2 - контрольная лампа; 3 - аккумулятор

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме. Так же, как и для проверки клапанов выпрямительного блока ВАЗ 2114, необходимо отсоединить провода от АКБ и генератора, снять защитную крышку генератора и отсоединить провод от вывода «D +» регулятора напряжения.
Подключить «плюс» АКБ через лампу (1–3 Вт, 12 В) к выходу «D» генератора, а «минус» - к одной из фазных клемм обмотки статора.
Если лампа загорается, значит в некоторых дополнительных диодах короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверив каждый диод отдельно.
Обрыв в дополнительных диодах можно обнаружить с помощью осциллографа по искажению кривой напряжения на штекере «D», а также при низком напряжении (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора. .

Проверить регулятор напряжения
Работа регулятора напряжения заключается в непрерывном и автоматическом изменении тока возбуждения генератора таким образом, чтобы напряжение генератора ВАЗ 2113 поддерживалось в заданных пределах при частоте вращения и токе нагрузки генератора. изменены.

Проверка на автомобилях Лада Самара 2
Для проверки необходимо иметь вольтметр постоянного тока с шкалой до 15-30 класса точности не ниже 1.0.
Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между клеммой «B +» и массой генератора. Напряжение должно находиться в диапазоне 13,2–14,7 В.
В случае систематической недозарядки или перезарядки аккумулятора и регулируемого напряжения, выходящего за указанные пределы, регулятор напряжения необходимо заменить.

Проверить снятый регулятор

Схема проверки регулятора напряжения: 1 - контрольная лампа; 2 - вывод на массу регулятора напряжения; 3 - выход регулятора напряжения «ДФ»; 4 - регулятор напряжения; 5 - вывод «D +» регулятора напряжения; А - к источнику питания

Регулятор в сборе со щеткодержателем, снятым с генератора Лада Самара 2, проверяется по схеме.
Между щетками включить лампу 1–3 Вт, 12 В. К клеммам D + и «массе» регулятора подключить сначала источник питания с напряжением 12 В, а затем с напряжением 15–16 В.
Если регулятор исправен, то в первом случае лампа должна гореть, а во втором - погаснуть.
Если лампа горит в обоих случаях, значит в регуляторе пробой, а если в обоих случаях не горит, то либо в регуляторе обрыв, либо нет контакта щеток с напряжением регулятор.Последнее можно проверить, подключив провода от лампы не к щеткам, а непосредственно к выводам D + и DF регулятора напряжения.

Проверка конденсатора
Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для уменьшения радиопомех.
Повреждение конденсатора или ослабление его крепления к генератору (ухудшение контакта с массой) определяется по нарастанию помех радиоприемнику при работающем двигателе.
Приблизительно состояние конденсатора можно проверить с помощью мегомметра или тестера (по шкале 1-10 МОм). Если обрыва конденсатора нет, то в момент подключения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
Емкость конденсатора, измеренная специальным прибором, должна составлять 2,2 мкФ ± 20%.

Генератор ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

  • - Характеристики генератора
  • - Генераторное устройство
  • - Неисправности генератора
  • - Проверка генератора
  • - Ремонт генераторов

Узлы электрооборудования ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Диагностика электрооборудования Лада 2113.Инструкция по ремонту электрооборудования, стартера, зажигания Лада 2114. Проверка приборов, очиститель, освещение Лада 2115

.

Не работает генератор на ВАЗ 2114

Современные автомобили имеют много основного и дополнительного оборудования, которое требует для работы. электричество. Источником такого тока в автомобиле является аккумулятор, а для его зарядки при работающем двигателе монтируется генераторная установка.

Что такое генератор

Может быть представлена ​​как электрическая машина трехфазного переменного тока.Он имеет встроенный выпрямительный блок, преобразующий переменный ток в постоянный. Устройство состоит из следующих частей:

  1. Передняя и задняя крышка из алюминиевого сплава. В каждом из них есть гнезда для установки подшипников. На корпусе задней крышки находится клеммный разъем для подачи напряжения на обмотку возбуждения. Также на задней крышке есть конденсатор, подавляющий радиопомехи, есть место для установки и фиксации щеточного узла;
  2. Цилиндр сердечника статора, набранный из трансформаторного железа.Внутри него есть пазы для прокладки силовых обмоток генератора. У них есть выводы для подключения к выпрямительному блоку. К статору четырьмя болтами притяните обе крышки;
  3. Обмотка возбуждения на валу ротора. Он соединяет свои выводы с контактными кольцами из меди, которые установлены на этом же валу. В передней части вала имеется шпоночная канавка для крепления ведущего шкива;
  4. Щетки генератора представляют собой неразъемный блок, объединенный с электронным релейным контроллером.металлический корпус, приклепанный к щеткодержателю;
  5. Блок питания и вспомогательных диодов крепится к задней крышке изнутри. Он состоит из шести силовых и трех дополнительных диодов. Для охлаждения полупроводниковых приборов они устанавливаются на подковообразные пластины из алюминиевого сплава.


Некоторые технические характеристики

Генераторная установка обеспечивает следующие параметры:

  • Обмотка возбуждения запитана регулируемым напряжением от 13 В.От 2 В до 14,7 В;
  • Ток, создаваемый генератором напряжения, составляет 80 А;
  • Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с левой стороны по направлению к автомобилю. Вращение ротора правильное, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Неисправность генератора

Можно разделить на «механический» и «электрический». Давайте рассмотрим их именно в таком порядке.

Неисправность из разряда «механическая»

Косвенным подтверждением наличия такой поломки является повышенный шум генераторной установки во время. В других случаях он может «шуметь», но об этом мы поговорим позже. Источники повышенного шума в большинстве случаев изношены. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. . Избыточное натяжение приводного ремня способствует увеличению нагрузки на подшипник.

Неисправности из категории "электрические"

Их может быть несколько:

  • Нет напряжения заряда аккумулятора;
  • Генератор выдает низкое напряжение;
  • Повышенное напряжение заряда.

Генераторная установка может производиться без снятия ее с машины. Для этого вам понадобится измерительный прибор типа тестер, мультиметр или вольтметр постоянного тока. Подойдет даже простой китайский тестер. Измеряя напряжение на клеммах аккумулятора, можно сделать определенный вывод о работоспособности генератора.

Метод проверки генератора, при котором положительный полюс снимается с аккумуляторной батареи, нельзя использовать, чтобы избежать выхода из строя электронного контроллера реле или другой автомобильной электроники. Более конкретные способы проверить чуть позже. Теперь вспомним, как снимать генератор ВАЗ 2114 для дальнейшей его проверки.

Как снять генератор с автомобиля

Устанавливается в специальный кронштейн на блоке цилиндров, также есть планка для натяжения ремня генератора.Найдите генератор в передней части моторного отсека с правой стороны по направлению к машине. Для удаления необходимо подготовить следующие инструменты:

  1. Ключ на «10»;
  2. Такой же ключ на «13»
  3. Рожковый ключ 17х19;
  4. Головка на "15"
  5. Крепление


Снятие производится несколькими способами там, где нужно снять защиту двигателя. Они хорошо описаны в различных источниках. Попробуем снять, не снимая защиты.Порядок действий следующий:

  1. Первым делом нужно отсоединить клеммы аккумулятора;
  2. Ослабьте натяжение ремня, снимите сначала ремень, а затем весь механизм натяжения;
  3. аккумулятор, они закрыты резиновой крышкой, а также разъем для подачи напряжения на обмотку возбуждения;
  4. Генератор на кронштейне крепится на длинный болт с гайкой. Добывать его не очень удобно, поэтому головкой на «15» откручиваем два болта крепления кронштейна к агрегату.Они находятся за генератором, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и можно будет снять ось его крепления к кронштейну;
  5. Поверните ключ на «19» гайки и снимите его вместе с распорной втулкой;

Небольшой пробойник или что-то подобное сбивает ось кронштейна. Генератор включен. Теперь есть возможность провести ремонт или обслуживание генератора.

Как разобрать генераторы ВАЗ 2114

Для выполнения работ вам понадобится рожок для ключей на «10», «19» и крестовая отвертка.

Разборка генератора ВАЗ 2114 проводится в такой последовательности:

  1. Нажмите на три защелки и снимите пластиковую защитную крышку на корпусе;
  2. Отметьте взаимное расположение крышек и статора для облегчения последующей сборки;
  3. Отверткой отверните винты крепления щеточного блока, снимите его с корпуса;
  4. Отсоединить провода от выхода регулятора;
  5. Выверните четыре винта крепления выпрямительного блока, отсоедините выводы обмоток и снимите его вместе с помехоподавляющим конденсатором;
  6. Выверните четыре зажимных винта, которые при сборке затягиваются с большим усилием, и снимите крышку со стороны контактных колец генератора;
  7. Вал ротора зажат в тисках, чтобы он не проворачивался, и гайка крепления шкива откручивается.Теперь вы можете снять шкив генератора и упорную шайбу с вала ротора;
  8. Снимите крышку с ротора генератора.

Затем вы можете внимательно осмотреть все детали на предмет износа или повреждений.

Симптомы генераторной установки

Неисправности щеток

На этом сайте могут быть проблемы с электронным регулятором и щетками. Замену щеток генератора можно произвести, не снимая его с двигателя. Проверить этот блок без снятия с генератора невозможно, поэтому при наличии такой возможности можно просто поменять щетки.Проверить его работу можно, есть регулируемый источник питания и контрольная лампочка. Подключите питание к регулятору «+» и «-», а лампочку - к щетке. Он должен светиться, а при повышении входного напряжения до 15-16 вольт свет гаснет. Если этого не произошло, то вам нужен планшет на замену. Посмотрим на признаки износа кисти. Это укажет:

  • Напряжение на стороне низкого напряжения;
  • Отсутствие зарядки аккумулятора;
  • Зарядка скачков напряжения.

Кисти в свободном состоянии должны иметь длину не менее 0.5 см. На меньшей длине производится их полная замена. кисти и их свободное движение в пазах. Если есть зависание, его можно убрать каплей масла в гнезда. Проверить контактные кольца, их поверхность на наличие выемки. Если он присутствует, необходимо отшлифовать поверхность колец мелкой наждачной бумагой. При замене щеток генератора ВАЗ 2114, то работоспособность восстановится через несколько минут после протирания щеток и контактных колец.


Диодный мост и его проблемы

Признаки неисправности диодного моста генератора могут быть следующими:

  1. Полное отсутствие зарядки;
  2. Напряжение зарядки намного выше нормального.

Все это может вызвать большие негативные последствия для всей электросистемы автомобиля. руками возможно, но при наличии опыта и инструментов для работы с электрооборудованием. Например, выявлены признаки пробоя диодного моста, требуется его ремонт.

Чаще всего в этом случае происходит пробой силовых подковообразных диодов. Заменить их не очень сложно, проблема в том, что их нет в запчастях.Вы можете поискать мастеров, занимающихся ремонтом электрооборудования автомобилей. Проще и дешевле будет приобрести новый блок с диодным мостом, а взамен вышедшего из строя установить его. Замена диодного моста производится в такой последовательности:

.
  • Вмонтированный в блок контактный болт с изоляционными втулками и гайками его зажима;
  • Выпрямить и поставить на место выводы обмоток статора и затянуть винты в местах их соединения;
  • Установите на место болты, которыми крепится выпрямительный блок, и затяните их;
  • На его место устанавливается щеточный узел с регулятором, который крепится винтами на корпусе задней крышки;
  • Установить защитный кожух из пластика, фиксируемый тремя зажимами.

После этого устройство можно смонтировать на месте установки, подключить провода, надеть и натянуть приводной ремень, а также проверить его работу.


О замене генераторной установки на автомобиле

Так получилось, что нужна замена генератора ВАЗ. Куплена необходимая запчасть. Кстати, некоторые автолюбители заменяют исправные узлы на более мощные установки. Причины этого могут быть самыми разными.В основном это установка новых, дополнительных потребителей электроэнергии. Мощные аудиосистемы, хорошие фары, подсветка приборной панели и другие подобные «штуки» требуют увеличения мощности генераторной установки.

В таких случаях обычно приобретают и устанавливают генератор от Приоры или Калины. Его генерируемый ток составляет около 115 А, в то время как штатное устройство выдает 80 А. Его установка аналогична стандартной, требуется только замена шкива приводного ремня. Дело не очень сложное, с ним справятся даже неопытные водители.

Необходимый инструмент для замены генераторов:

  • Ключи на «10», «13»;
  • Гаечный ключ 17х19;
  • Набор отверток;
  • Крепление

Работы по замене начинаются только после отключения АКБ.

Если работы производятся в гараже со смотровой ямой, то можно порекомендовать следующий порядок действий:

  1. Отключить защиту двигателя. Освободить его можно только в районе генераторной установки и оставить в подвешенном состоянии;
  2. Ключом на "10" скрутить гайку на выступающем контактном болте генератора и снять с нее провода.Также отсоедините разъем от щеточного блока;
  3. Откручиваем болт натяжителя, болт его крепления к блоку цилиндров и снимаем с двигателя;
  4. Теперь откручиваем гайку кронштейна оси для крепления генератора. Это действие выполняется ключом на «19», гайка с дистанционной шайбой снимается и ось выбивается из кронштейна.

Генератор можно вынуть из моторного отсека и на его место установить новый. Установка производится в обратной последовательности.Подсоедините ранее отсоединенные провода и разъемы, наденьте приводной ремень. После этого его можно опробовать в работе. Перед тем как запустить двигатель на тестирование, несколько слов о том, как его правильно. Этот процесс несколько отличается для двигателей разного объема. При объеме 1,5 литра натяжение ремня осуществляется за счет отвода корпуса генератора от блока двигателя с креплением. При объеме 1,6 литра натяните ремень винтом натяжителя.

Позаботьтесь о своей машине!

Немного предыстории...
Утром встал, аккум разрядился ... Плохо ... Пошла заряжена, погасла батарея на панели не загорелась, на напряжение не смотрел, но тщетно. Аккумулятор заряжал минут 40 так поехал по делам, машину не заклинил, приехал домой - остановил, больше не заводился, пошел заряжать. Ночью стояла на зарядке. Утром сел, завел - по делам уехал. Заряд 11,7 не хватает (очень мало, после ночи, потом на зарядке), за 30 минут езды заряд обязательно падает 11,2 (генератор сосет вместо того, чтобы давать), подъезжать к дому не стал - все ясно, диодный мост, ремонт Геннадия.
Сам ремонт.

Снимаем крепление крепления генератора, сверху (ключ на 10 и 13), снизу ослабляем поворотный болт (головка 13), скидываем ремень, откручиваем три болта генератора снизу (головка для 15).
Вытаскиваем генератор, откручиваем шкворневый болт крепления к блоку и отделяем генератор от креплений. Снимите крышку генератора. Отключаем диодный мост (в моем случае сгорел один диод), плитку шоколада (съел почти до нуля), конденсатор.Смотрим на медные кольца, по которым ездят шоколадные кисти. Закручиваем якорь (гудит).

Собираюсь в магазин закусок
Беру диодный мост, шоколадку и пару подшипников (задний и передний). Выбирать не из чего, маленький выбор в наших магазинах, берут то, что есть (надо ехать). В дальнейшем возьму генератор нивовский (130 ампер) б / у \ переберу на нормальные запчасти. .
Снимите шкив генератора.Отверните головку 22, вставив в генератор отвертку (по возможности не мните лепестки).
Я начинаю половину. Вставил кирпичи в плату и сорок минут пробовал выбить из WD-40 и, как только смог, никак не встало.

Сел, подумал ... Положил на бок, вставил рожковый ключ боком в разрез на половинках, аккуратно забил молотком и чудо процесс пошел. Сначала с одной стороны, потом с другой.Затем также отверткой (у нее больший диаметр), затем немного больше и даже больше, пока не расколется. Кто будет делать еще caution , не забивайте пластины намотки внутрь! Якорь крутиться не будет! . Понятно.

Нашел в гараже съемник для больших подшипников, накрутил на наждачной бумаге, и он стал универсальным съемником.

Снял свои малые подшипники. В гараже нашел три старых неизвестных подшипника, с их помощью расколол новый маленький.

Большой зажат в тиски (совдеповские) с помощью 30 голов.

В качестве рычага мне пришлось использовать трубку, иначе я боялся, что крышка лопнет от груза, но нет, я поддерживал весь шум. Назад прижал 32 головы. Не забыть зернить внутри, забыл - пришлось для этого полностью разбирать ген.
Собираем подшипники в обратном порядке, радуемся бесшумности гена. Смотрим медные кольца, по которым ездят шоколадные щетки, если в дороге есть бороздки, нужно их выровнять наждачной бумагой или напильником (кому удобно). Без фанатизма! В остальном, как и мне, поход по бутикам гарантирован. Почему? Потому что у меня была большая шахта, я шлифовал медное кольцо и оно лопнуло вместе со мной (Ахтунг!). Пошел домой спать, 12 ночей где я его купил?

Съездил по местным магазинам и слава богу в одном нашел комплект для ремонта колец , , советую купить сразу, если износился .
Опять же полный разбор генератора, выпресовка малого подшипника. Снимаем пластиковую шайбу, откусываем провода, идущие к контактам колец, снимаем старые кольца.Насколько я понимаю, на какой контакт звонить не обязательно; эти два провода просто два конца одной обмотки и кольцо соответственно в любом случае будет замкнутым (могу ошибаться, если что-то меня поправит) . Меняем кольца - одеваем на шкив, припаиваем концевые выключатели (изначально они запрессованы), контакты смазал литолом, надеваем защитную шайбу. Собираем генератор. Перед установкой диодного моста накатать новые кольца напильником или наждачной бумагой (необязательно, но я сделал).

Не перепутайте болты диодного моста! Три из них выходят на контакты с текстолитовыми шайбами! Ставить на их место четвёртую без шайбы, получится короткое замыкание, сжечь что-нибудь!
Ставим на машину.
Радуемся старому-новому генератору. Лично у меня в первый день сетевое напряжение было 13,6 + -0,2 (при ближнем и включенной магнитоле), во второй день 13,8 стабильно (щетки привыкли). Без света 14-14.2.

Всем удачи в ремонте, на дорогах и в жизни!

Довольно часто автомобилисты задаются вопросом, как снять генератор на ВАЗ 2114 и 2115.Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент. Не секрет, что с неработающим генератором далеко не уедешь. Батарея разряжается довольно быстро, что опять же не пойдет ему на пользу. Поэтому следует немедленно удалить этот узел при первых признаках неисправности. Потом можно поставить новый, либо отремонтировать старый. В большинстве случаев лучшим вариантом будет ремонт генератора, это можно сделать самостоятельно. Только нужно определить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают людей, у которых есть явные проблемы с этой деталью. Обычно на генераторное устройство обращают внимание, если аккумулятор плохо заряжен. Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданном разряде батареи. При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность АКБ, возможно, с генератором все в порядке.



Для проверки не нужно проводить эксперименты со снятием клемм на работающем генераторе. В этом случае произойдет скачок напряжения, который выведет из строя электронику автомобиля. Поэтому для проверки вооружитесь обычным мультиметром. Тест проводится в режиме измерения напряжения. Двигатель заводится, затем дает ему прогреться в течение нескольких минут. Это позволит нормализовать напряжение. После этого доводим обороты двигателя до 3000, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте напряжение на клеммах аккумулятора в этом состоянии. Прибор не должен показывать ниже 13,2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причина неисправности в окислении контактов на аккуме. После очистки проверьте еще раз. Проверить реле-регулятор можно следующим образом, сначала измеряется напряжение под нагрузкой. После этого все устройства выключаются. И еще раз сделаем замеры. С обычным регулятором показания не изменятся или изменятся в пределах 0.1 В. Если прибор показывает повышение напряжения, то скорее всего проблема в реле.


Взлет


Перед работой поставить машину на ручной тормоз, подложить под задние колеса колодки. Снимаем в следующем порядке:
  • Снимите клемму с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
  • Автомобиль приподнят, правое колесо снято;
  • Крыло откручено;
  • С генератора снимаем соединительную колодку D;
  • После этого при помощи ключа откручиваем провод от вывода от вывода B ++.Провода удалены;
  • Ослаблен регулировочный винт генератора. Ремень снят. Винт следует полностью открутить. Демонтировать натяжную планку;
  • Головкой на 17 откручиваем 3 винта крепления кронштейна генератора к блоку цилиндров;
  • Генератор снят;
  • Снимают скобу, для этого откручивают гайку, это делается ключом на 13. Винт снимается.



Демонтаж


После снятия можно переходить к ремонту.Для этого необходимо разобрать генератор, это делается следующим образом:
  • Отсоедините фиксаторы, фиксирующие крышку, и снимите ее;
  • отверткой Phillips откручиваем 2 винта крепления регулятора напряжения;
  • Блок проводов отсоединяется от регулятора и окончательно снимается с генератора;
  • Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора. Далее откручиваем винт крепления самого конденсатора;
  • Снимите диодный мост.Для этого крестовой отверткой открутите крепежный винт блока. Далее откручиваем несколько винтов крепления выводов обмотки. На винтах есть изолирующие шайбы;
  • Вытаскиваем пины обмотки, и снимаем диодный блок;
  • Удерживая головку от поворота газовым ключом, открутить шкив шестигранником;
  • отверткой Phillips откручиваем 4 винта крепления крышки;
  • Отметьте положение крышек относительно друг друга. Разделите обе половинки;
  • Снимите статор;
  • Зажмите крышку с ротором в тисках.Выколтокой выбейте его;
  • Осталось только снять подшипник съемником.

0: 7 0:47

1. Снятие генератора ВАЗ 2114 (проблема нижнего болта на переднем приводе)
0: 1374 1: 1881

Возникла необходимость удалить гены с машины жены для замены подшипников. Быстро открутил верхний болт натяжителя ремня, фиксирующий верхний болт, а вот с нижним впал в ступор) С нижнего быстро открутил гайку, начал вытаскивать болт - упирающийся в лонжерон.Немного отвлекся (когда я вспомнил, давным-давно у друга была похожая проблема - он долго и с опозданием ругался - но в итоге принял это вот так - поставил домкрат под ящик и поднял ту сторону, бок с геной стал ниже, и он вытащил) в моем случае не вариант, подошел пилигрим-56, посоветовал отрезать. Решила пойти домой погреться и поискать здесь решения. на D2 очень много упоминаний о срезании болта. И я решил это сделать, только с моей небольшой поправкой /

1: 3174


2: 506

Я протянул болт до упора в лонжерон, разрезал его на самом выходе до середины, а в моем случае я использовал большой газовый ключ, чтобы пару раз ударить его по нему, разгибая болт из среза.

2: 801


3: 1308

и вуаля - вот он виновник торжества, засняли) ушла середина болта, чтобы взять примерно 5 минут от нормального усилия по металлу) общее время удаления генов 10 минут. (Друг взял ген на диспут через 40 сек с переставленным на зад болт)

3: 1736
2.

В общем после мойки двигателя заревели подшипники генератора, терпения хватило на неделю. Почитал в инете по замене, узнал, что есть 5 типов подшипников: 201, 202 и 301, 302, 303 2 типа передних и 3 типа задних или наоборот, точно не помню.Заехал в "Ладу" решил купить 202, а 302 мне оставили по 105 рублей, больше переживал, что не поместятся. Вот они:

3: 2436


4: 506


5: 1011

Приехал к знакомым в сервис начал снимать. Открутил верхнюю шпильку натяжения генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт генератора, но на лонжерон не лезет, открутил крепление генератор из блока 3 на болт 15.В итоге он стал причиной праздника.

5: 1616


6: 2123


7: 506


8: 1013

Снимите реле регулятора (щетку), открутив 2 болта.
Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится на 4-х болтах.

8: 1265


9: 1772


10: 2279

есть очень важный момент. 3 болта, к которым крепятся клеммы от обмотки, имеют текстолитовую шайбу (выяснилось методом проб и ошибок, об этом позже), не позволяющую замыкать обмотку на массу.Откручиваем 4 болта снимаем диодный мост.

10: 432


11: 939


12: 1446 12: 1665


13: 2172

Откручиваем 4 болта, которые соединяют 2 части корпуса друг с другом, предварительно все обрызгав. Мне лично удалось открутить обычную отвертку всего одним болтом. Остальное открутил ударной отверткой.

13: 395


14: 902

На обе части корпуса наносим по 2 метки, чтобы не перепутали, откручиваем 4 болта, теперь отвертку с двух сторон ставим между 2 частями корпуса и пытаемся открыть.Снимая заднюю часть пластиковой втулки, легче достать подшипник. Сняли заднюю часть, поместили переднюю часть генератора с якорем между 2-мя кирпичами, на торце навинчиваем гайку, а по верху прибиваем, чтобы снять якорь с подшипника.
В итоге должно получиться вот так.

14: 1689


15: 2196

Берем более тугую переднюю часть, надеваем на что-то твердое, берем голову на 30 или 32, надеваем на подшипник и начинаем чистить то, что есть моча, только аккуратно, чтобы не сломать переднюю часть тела.

15: 353


16: 860 16: 1084


17: 1591


18: 2098

Берем суппорт и замеряем старый и новый подшипники. Мне повезло, я купил нужные.

18: 168


19: 675

Осматриваем контакты якоря, куда прижимается регулятор (щетки), если есть пазы, то зачищаем наждачной бумагой.
до:

19: 909


20: 1416 20: 1431


21: 1938

Смотрим как проверить исправность генератора в мурзилке.

21: 2047


22: 506

Далее вдавите подшипник в переднюю часть корпуса генератора той же головкой на 30 или 32 мощных удара. Берем стамеску и в круге стержневого подшипника вы увидите бороздки. Вставляем якорь в переднюю крышку, снова кладем между 2-мя кирпичами, надеваем задний подшипник и осторожно мощными ударами по центру подшипника вдавливаем до упора. Одеваем заднюю крышку, аккуратно проталкивая через нее клеммы обмотки.Здесь тоже главное с ориентацией выводов обмотки для монтажа диодного моста. Одеваем диодный мост, подгибаем к нему выводы обмотки и закручиваем 4 болта, 3 болта с текстолитовыми шайбами, закручиваем там, где находятся выводы обмотки, берем тестер и проверяем, замыкается ли обмотка с корпусом. Если нет, значит, все правильно раскручено. Одеваем реле-регулятор, пластиковый пыльник, закрепляем генератор на место, натягиваем ремень, заводим. Смотрим, горит ли лампа разряда батареи на панели приборов.

22: 2160

В моем случае он сгорел и генератор 10 сек нагревался так что трогать было невозможно. Опять же все снял и оказалось, что перепутал болты диодного моста и у меня каратэ обмотка на земле. Хорошо, что не успел сжечь. Я хожу и наслаждаюсь тишиной.

22: 490

Решил заменить положительный провод от генератора к аккумулятору, отрицательный от аккумулятора к двигателю и к кузову, чтобы перекинуть массу с корпуса генератора на кузов.В процессе работы заменил еще и плюсовой провод от стартера к АКБ.
Перед этим масштабным занятием я купил три метра проволоки в толстой резиновой оболочке сечением 25 квадратов. Хотя трех метров мне было мало, пришлось взять три с половиной. К счастью, в гараже оказался кусок такого кабеля. Счетчик кабеля мне достался в 115р., Итого 345р. на три метра.
Также купил шесть новых толстых наконечников на провода. Наконечники выбрали медные и луженые, с отверстиями 6мм.Он прикинул, что им понадобятся отверстия 8 мм, но заранее не знал сколько и решил взять такие, а в процессе работы их нужно будет просверливать до 8 мм. Цена за чаевые - 20 пенсов. Все шестерки поднялись в 120р.
Еще я на всякий случай купил шесть медных гильз, но мне они в одиночку почти не пригодились. Но в хозяйстве ничего не пригодится. Цена за один рукав - 15 руб., За шестерку в итоге - 90 руб.
Заодно решил заменить обе клеммы на АКБ.Старшие в последнее время не внушали доверия, уже пару раз подводили, да еще и шестигранником тянутся, а мне это надоело.

22: 2687


23: 506

Старые терминалы. Неплохо, но в последнее время не очень нравилось.

23: 643


24: 1150

Провода, клеммы, наконечники, гильзы (почти не пригодятся).

24: 1262

Я выбрал самые толстые, чтобы они были с покрытием, имели большой главный вход для силовых проводов и дополнительные входы для доп оборудования, причем обязательно, чтобы затяжка была обычным рожковым или накидным ключом, мне так удобнее.

24: 1690


25: 2197

Вот они

25:36

Для начала порылся с сеткой, в надежде, что кто-то подскажет, какой из трех проводов генератора идет на аккумулятор. Конечно, я догадался, что тот, который идет один, а не тот, который дублируется на одном из двух терминалов, - это тот, который я ищу, но все же это серьезно, чтобы быть в безопасности. Ничего не нашел. В основном многие оставляют старый провод и в паре с ним перекидывают новый. Мне этот вариант не понравился.В общем, нашел сам нужный мне провод, по нему уже было понятно, что надо его оставить, он уже сгорел и засох. Вытащил из-под капота

25: 1063


26: 1570

Вот он, тот, что идет с генами напрямую на батарее.

26: 1651

Отрежьте по длине новую проволоку

26: 1716


27: 2223

Провода старый и новый. Сравнение

27:65

зачистил конец и прижал его с помощью паяльника, который есть у меня в гараже, мощностью 300Вт, с этой задачей он справился легко.Чтобы проволока внутри не окислялась.

27: 371


28: 878 28: 897

После этого поставить на него чаевые

28: 967


29: 1474

Наконечник на месте

29: 1514

Ну, а потом зажал в тисках хороший наконечник, прогрел паяльником с вставленным проводом, чтобы они слились в одно целое и для удобства заизолировал термотрубкой под цвет плюсового провода. Заодно просверлил в наконечнике отверстие диаметром 8мм, так как болт на генераторе (у меня приоров 115А) имеет толщину 8мм.

29: 2132


30: 506

Plus почти готов

30: 548

По той же схеме, потом прикрутил все наконечники на все провода.
Заодно заменил кончик на второй и третьей сдвоенных спицах генов, так как оказалось, что кончик немного тусклый, мне он не понравился

30: 926


31: 1433

Второй и третий гены проволоки удвоены на одном конце. Теперь по порядку.

31: 1577

Пока занимался этим проводом, обратил внимание на провод питания стартера, - все еще в норме, но уже изрядно получилось тач.Решил заменить его. Провода на нем не считал. Нашел в гараже такой же провод, кусок, и сделал новый, на стартере. Тогда пригодилась как раз гильза, так как шесть штук даже не учитывались для стартера. Сделал наводку из гильзы, осудил и все. После этого закрепил в плюсовой клемме оба провода (стартера и генератора) и надел на них гофру, для надежности все равно ток через них не хилый.

31: 2574


32: 506

То оказался готовый провод питания генератора и стартера =)

32: 633

Таким же образом заменил провод массы от двигателя и кузова.

32: 741


33: 1248

Провода двигателя и масса корпуса

33: 1312


34: 1819

Готовый минусовой провод двигателя и корпус

34: 1904

В принципе, в гофре навалочный провод нельзя было носить, а вот гофра у меня была, так почему бы не одеть, чтоб лучше смотрелось и лишним не было.
Пора все это поставить на место. Прикрутите плюсовой провод к генератору

34: 2343

35: 506

Приятно смотреть на

35: 552

Потом массивный провод к двигателю и к кузову

35: 637


36: 1144

Объем к двигателю готов

36: 1197

Пришла очередь разбираться с массивным проводом от генератора к кузову.С местом крепления к гену все было ясно сразу, а вот с местом крепления к туловищу сразу не определились. Вариант крепления под винт возле шайбы ствола мне не понравился. Мертвый и как-то ненадежный. Да и натяжение ремня генератора затруднит проверку. Короче такой вариант мне не понравился. Решил прикрутить к фаре болтом. Он удобнее и эстетичнее. Чуть не забыл сказать, что под все наконечники подложил зубчатые шайбы, чтобы их контакт с корпусом и двигателем был оптимальным.Также вот на болт фары я надел зубчатую шайбу, а уже потом кончик проволоки и закрутил. Хотя болт фары имеет мало общего с массой тела, но через зубчатую шайбу провод хорошо запитан на массу и надежен.

36: 2638


37: 506

Провод генератора массы к телу. Одна клемма с отверстием 6 мм для болта фары, другая - с отверстием 8 мм для болта генератора.

37: 741


38: 1248

Думаю все на фото показывает как находится провод массы генов там, где прикрутил.

38: 1397

Когда все закончил, закончил с инжектором, все собрал, прикрутил клеммы к аккумулятору, смазал их немного смазкой в ​​месте контакта с аккумулятором

38: 1645


39: 2152

39:17

Завел двигатель. Кстати до этой операции зарядка на холодном двигателе по показаниям приборки плыла с 13,8 до 14,2, а в тепле последнее время приборка упала до 13,3,12,9.Из-за чего аккумулятор стал плохо заряжаться и один раз пришлось даже зарядить, после чего я забыл завернуть его штекеры и потерял одну. Теперь это похоже на раненого с кляпом.
Результат работы на холодном двигателе, но не с включенными потребителями, по показаниям приборки зарядки стал 14,6 стабильный.

39: 889


40: 1396

Зарядка на холодном двигателе. Стабильный 14,6

40: 1480

После полного прогрева двигателя заряд падает до 14,3-14,4

40: 1590


41: 2097

Заряд на полностью прогретом двигателе не опускается ниже 14.3

41: 121

Потом включаю подсветку (кстати подсветка не стоковая и берет гораздо большую нагрузку, потеря на подсветке сразу 0,4 вольта), туманки, свет, печка в первом положении (у меня самый ходовой шестерня, подходит хорошо, хорошо жарит) зарядка не ниже 13,8 по показаниям приборки.

41: 632


42: 1139

Зарядка на прогретом двигателе с включенными фарами, фарами, ПТФ и печкой на первом водительском положении 13.8

42: 1347

Это самый актуальный сейчас режим моей машины - печка в первом положении, свет, туманки и фары. Для оптимальной зарядки АКБ зарядка непосредственно от АКБ должна быть не ниже 13,6, думаю 14,52 и не закипит и хватит. Короче я доволен.

42: 1804

Итого:
1. Провод 25квадратов, 3метра по 115р. - 345р.
2. Наконечники 6 шт по 20р. - 120р.
3. Рукава 6 штук (пригодилась только одна) по 15п - 90п.
4. Пара клемм АКБ - 530р.
5. Паяльник, олово, тепловые трубки и другие инструменты всегда в наличии.
Если бы у меня была подсветка, то думаю зарядка была бы еще выше, так как подсветка меня принимает прилично.
В дальнейшем в планах замена двухпроводного генератора, думаю не помешает.
P.S.2 Всем, кто не понимает по замерам - показания сняты с приборной панели, а не напрямую с АКБ. И это большая разница. Приборка показывает остаточное напряжение уже со всеми потерями.И не первый токовый выход из генератора.
Измерения с батареями с обесточенными потребителями показывают 14,62–14,65 на холодном двигателе и 14,52 в целом при всех включенных потребителях на полную мощность. Этого мало? 8) На прогретом двигателе замеров еще не делал, времени нет.

42: 3419

Измерения проводились пока только на полностью холодном двигателе, так как на это пока нет времени. Раньше у меня не получалось, потому что мультиметр вероломно сдох в неподходящий момент.
Первое измерение - это работающий двигатель без включенных потребителей.

42: 454


43: 961

Первый замер. Двигатель холодный. Потребители не включены.

43: 1072

Второй замер, это ВСЁ СО ВСЕМИ потребителями - Подсветка в салоне и снаружи, Дальний свет, Передние ПТФ, Задние ПТФ, Подогрев заднего стекла, Подогрев зеркал, Печка в третьем максимальном положении, Музыка (без саба).

43: 1475


44: 1982

Второй замер.Двигатель холодный. В общем, включены все потребители. Я решил заменить сдвоенный провод генератора, но еще не принял окончательного решения о том, что делать дальше. Сначала нашел в блоке возле монтажного блока

44: 2418


45: 506

Вот он, дорогой. А точнее - их две толстые, розовые.

45: 605

Вопрос возник в том, что если накинуть вместо двух сдвоенных, один или несколько проводов большего сечения, то может возникнуть проблема с их установкой в ​​блок.Можно конечно и без него, но мне этот вариант не нравится. И один момент. Так как провода будут намного толще, боюсь, что на таких маленьких клеммах матери, как бы потерь не было. В блоке нашел свободное место, есть мысли его использовать. Возможно, вариант рассмотрит такой - я прокину три провода большего сечения, чем у меня, но не очень большие, и разложу на трех мам, в сумме получим одно сечение побольше.

45: 1711


46: 2218

Размер мамочек на подвиги ничего не вдохновляет.

46:96

Решил снять блок и посмотреть, что происходит. Снял с машины, разобрал. Состояние в принципе ничего, но по внешнему виду платы сразу стало понятно, что время от времени в агрегат попадает вода, а это плохо. Плата в некоторых местах пайки окислилась и с некоторых дорожек стал отслаиваться лак.

46: 636


47: 1143

Вскрытие показало, что в установку попадает вода.

47: 1227

Белый провод на фото, я как-то продублировал одну из дорожек, так как лак от ее слез она окислилась и было подозрение, что она короткая.Отсек и заменил его на провод.

47: 1542


48: 2049

Вторая сторона платы. Что ж, здесь приличнее.

48:84

Выяснил откуда идут оба провода от генератора. Оказалось, что они идут на общую пластину с клеммами "папа" и, кстати, на этой пластине тоже идет пустой контакт колодки, это уже хорошо ...

48: 452


49: 959

Вот такая же контактная пластина. К нему подходят оба провода от генератора и есть еще один свободный контакт.

49: 1164

Единственное, что меня смутило, так это то, что крепление к доске этой пластины на тонких, как мне показалось, ножках. Как бы тут не таились потери ... 8) На верхнем фото видна только центральная антенна пластины, что она тонкая, а на нижнем фото видно, что все три антенны одинаковые - тонкие .

49: 1676


50: 2183

Все три антенны тонкие и соединяются одной перемычкой.

50: 102

Так же выяснилось, что все три антенны припаяны к одной общей перемычке.Также перемычка в сечении не очень понравилась. Потому что по сути это продолжение вводных сдвоенных проводов с генами и даже не соответствует их разделу. Сразу такие специфические тормоза сразу у всех потребителей. Думаю, что постараюсь увеличить.
Еще обнаружил, что на одной из пластиковых половинок монтажного блока закреплены «папаши» клеммы с перемычками между ними. Не понравились и их прыгуны, на мой взгляд они слабоваты.Может не все, но все бы усилил.

50: 1145


51: 1652

Клеммы с перемычками. На мой взгляд, усилить не помешает.

51: 1758

В общем разобравшись со всеми этими делами, узнав по части что к чему, для начала решил помыть плату и крышки. Поскольку у меня нет специального чистящего средства для досок, я промыла его простой теплой водой с помощью старой зубной щетки. Кроме того, на аккумуляторе хорошо сохнет. Смылось практически все, хотя кое-где еще осталась окись, я думаю, она образовалась при высыхании.Ну пока я не стал обращать на это внимание, потом займусь этим, а пока занялся паяльником.
В первую очередь решил начать с самого, как мне показалось, простого и быстрого - с перемычек на крышке блока. В головке было два варианта: либо полностью заменить их на более толстые, либо дублировать их проволокой чуть большего сечения и тем самым снизить их сопротивление. Решил пойти вторым путем.
В гараже я нашел медную проволоку с защитным лаком, сечение которой немного больше, чем у перемычек, кусачками и плоскогубцами придал ей форму перемычки.Муторно, я расскажу тебе это занятие ...

51: 3526


52: ​​506

Вроде получилось.

52: ​​542

Сделал несколько перемычек, потом припаял параллельно родным.

52: ​​663


53: 1170

Вроде только золото

53: 1227

Я тренировался с ними с семи вечера до трех утра.
Вот результат - ниже.

53: 1373


54: 1880 54: 1896

Места пайки я решил потом обязательно покрыть специальным лаком, чтобы они не окислялись, если вдруг попадет вода.Но это когда я заканчиваю всю работу над блоком.
Тогда решил заменить на плате перемычки. Обратите внимание на то, что они мертвы. Возможно, их конечно в принципе достаточно, но мне они совсем не понравились. На моей плате они сделаны с синей и черной изоляцией проводов, хорошо видно на фото

54: 2612


55: 506

Решил перемычку заменить

55: 576

В гараже стоял одножильный провод, медь 2,5 кв. На фото ниже видно, насколько он толще стандартной перемычки, и в целом видно насколько он тонкий, капец простой.

55: 879


56: 1386

Слева - замена. Правильно - тот, что был на доске.

56: 1478

Приготовив новую перемычку, я столкнулся с тем, что старые отверстия в плате под перемычку не подходят к новой, они слишком малы. Покумекав и внимательно осмотрев место боя, определили, что отверстия можно просверливать безопасно и это не создаст помех типа замыкания дорожек при пайке. В этом случае я использовал 2.Сверло 2 мм. Вставил в отвертку и тщательно просверлил отверстия

56: 2240


57: 506

С помощью отвертки и сверла 2,2 мм просверлите обычные отверстия. Потом припаял первую перемычку и все получилось на ура.

57: 734


58: 1241

Первое изменение, результат. Отличие от сородичей видно невооруженным глазом. Затем он сделал следующее и пошел, пошел.

58: 1463


59: 1970

Бросился

59: 1992

Таким образом, перемычки почти все заменены

59: 2074


60: 506

Результат.Заменены почти все перемычки.

60: 584 60: 948

Перепаял все перемычки новые, в обмен на родные. Операция по их замене прошла довольно успешно, хотя сам процесс занял приличное количество времени. Тогда я решил усилить перемычку основного питания, ту, которая соединяет входной разъем клемм от генератора к блоку, так как она мне показалась слишком тонкой по отношению к сечению входного провода. Для чего взял кусок медной проволоки сечением около 6 квадратов, вытащил из него точно такую ​​же перемычку, как и свою, хорошо продул

60: 1809


61: 2316

Дополнительная перемычка к родной.

61:59

И припаял старую. Паять по всей длине не стал, так как не считаю нужным, пришлось хорошо припаять в тех местах, где он соединяется с выводами клемм. Чтобы проходимость к ним не тормозила сужение и в некоторых местах по его периметру.

61: 513


62: 1020

Припаял новую перемычку. Она заняла место в паре с его собственным, как и здесь.

62: 1154

Тогда я решил спаять все ножки клемм, которые подключаются к этой перемычке питания, так как сами клеммы в принципе более-менее сделаны широкими, но их крепление к перемычке очень узкое и очень узкое.Именно эти ножки я укрепил по диаметру оловянной пайкой, чтобы они были не меньше самих клемм. Камера не тянет меня с такого близкого приближения, чтобы как я мог сфотографировать, так получилось. Во второй части фото ножек клемм в креплении к перемычкам, а здесь их фото уже усилено пайкой.

62: 2164


63: 506

Паяные и увеличенные ножки впускного коннектора.

63: 600

На самом входе концевого разъема на самих ножках их три. Два проходят через доску полностью по всей ее ширине, а затем резко сужаются, а средний сужается на другой стороне доски и входит только вначале узким. Подумал, что с ним делать, но потом плюнул, и решил оставить как есть, а всю нагрузку отправить на оставшиеся два, я их увеличил как мог.
Когда с этим закончили, появилась мысль убрать все дорожки платы, чтобы укрепить их и увеличить их объем для лучшей проводимости.Да только вот дело в том, что эту работу, а точнее работу на той стороне, где расположены выводы предохранителей, релюшек и припаянные все перемычки, нужно было сделать до того, как припаивать новые перемычки. В противном случае они мешают, а для этого их нужно снова распаять и так далее. И я столько времени убил на это. Короче я немного проиграл в этом деле. Решил, ладно, попробую обойтись без этой процедуры. Усиленный для предотвращения первой дорожки, той, которая идет со входом, и первых клемм почти всех предохранителей

63: 2460


64: 506

Усиленный контакт от разъема до выводов предохранителей.

64: 607

При этом работы с агрегатом пришлось приостановить, так как машина была нужна, и агрегат нужно было поставить на место. Конечно, я не мог не обратить внимание на показания приборки ... Конечно, я волновался, что вся работа идет, а время, которое я на нее тратила, потрачено зря. Завел машину. Показания приборки, по-прежнему остались не ниже прежних - 14,6

64: 1261


65: 1768

Показания приборки на холодном двигателе не менялись со времен первых модификаций.Осталось не менее 14,6

65: 1963

Ну все понятно. После полного прогрева двигателя показания снизились до 14,4 8). И это было уже хоть немного, но больше, чем до пайки блока. До этого показания (после замены проводов гена + масса) были 14,3-14,4, более стабильные были 14,3.

65: 2445


66: 506

Показания приборки после полного прогрева двигателя сталь 14.4. До работы на блоке их было чуть меньше 14.3

66: 711

Дрожащей рукой и онемевшими пальцами начал включать потребителей. 8) Включил - все мои фары (далеко не сток, очень сильно тянет), дальний свет, передние ПТФ, задние ПТФ, обогрев заднего стекла, подогрев зеркал, обогреватель (печка) на полную мощность в третьем положении, музыка (без саба) )… 8) Приборка мне показала 14.0

66: 1312


67: 1819

Показания приборки полностью со всеми потребителями на полную мощность, с прогретым двигателем, 14.0. Пытался отключить обогрев заднего стекла, так как берет очень большую нагрузку, даже большую, как мне кажется, чем печка, показания приборки поднялись до 14.1

67: 2302


68: 506

Показания приборки на прогретом двигателе, со всеми включенными потребителями, но с выключенным обогревателем заднего стекла, 14,1

68: 739

Ну с обогревом заднего стекла езжу очень редко, в основном после мокрого снега, когда выезжаю со стоянки. Так что его нагрузку я не беру в расчет, в основном он не входит.
Работа была не на вкус. 8) Откатал за день, проблем по работе агрегата не выявлено, а приборка стала радовать другими цифрами.
Решил пока закончить работу над блоком, так как полученного результата мне уже достаточно.
Снял с машины еще раз, разобрал и дважды залил хорошим лаком, чтобы никакая влага в агрегате не коснулась моей работы.

68: 1728


69: 2235

Покрытия перемычки лакированные.

69:59

Он даже промазал все выводы разъемов и предохранителей, по крайней мере, снаружи, чтобы они тоже не окислялись, или хотя бы для минимизации окисления.

69: 385


70: 892

Залил доску лаком от души.

70: 943


71: 1450

Проливал плату на совесть, дважды. И он пропустил внешние стороны всех выводов, насколько это было возможно. Правильно просушил плату на аккуме. Потом начал собирать блок. Чтобы в блок не попадала влага, я решил промазать стык половины его корпуса силиконовым герметиком. Думаю, что если нужно разобрать блок, он не станет большим препятствием, когда высохнет, и в то же время не даст воде проникнуть внутрь блока.

71: 2240


72: 506

Промазал стык половинки блока обычным силиконовым герметиком черного цвета.

72: 647

Еще решил замазать герметиком место расположения выводов верхнего разъема блока, так как скорее всего именно вода попала в блок большую часть воды. Намазал герметиком нижнюю часть клемм, в юбках их клеем, который они с завода закрепили в верхней крышке перед разборкой блока

72: 1137


73: 1644

Отсутствует герметик нижних клемм верхнего разъема.Через них в агрегат поступает большая часть воды.

73: 1817

И собрал блок в один.

73: 1873


74: 2380

Собранный блок. Затем промазал шов еще раз герметиком для надежности.

74: 130

Ставить на аккумулятор в собранном виде, до следующего дня, чтобы он хорошо просох на жаре. И пока блок Кокса решил заняться заменой провода от генератора к монтажному блоку. Купив предварительно провод ПВ-3 высотой 5,5 метра сечением 6 квадратов и луженую клемму к нему, я поставил такой же на провода в первой части, диаметром 25 квадратов.Цена за метр провода - 31 р., Цена клеммы - 20 р. А еще мне повезло, я нашел автомобильную гофру, и диаметр мне тоже нужен был, причем не кусками по метру за раз, а в нужном мне отрезке по метру. 8) Цена одного метра гофры у меня стояла на уровне 32р за метр. Зачем мне понадобилось 5,5 метров провода? Есть такая тема, что провод нельзя протолкнуть в разъем блока, куда входят провода от генератора, большего сечения.Родной провод имеет сечение примерно 4 квадрата, а он двойной, то есть его общее сечение примерно 8 квадратов. Я решил увеличить сечение провода и добавить еще один, третий провод к имеющемуся пустому слоту разъема. И эти три провода сечением по 6 квадратов в сумме дали 18 квадратов общего сечения.
Согнул провод трижды и разрезал на три одинаковых отрезка, каждый оказался длиной примерно 1,8 м, чего вполне хватило по всей длине от генератора до монтажного блока, даже с небольшим запасом.
Очищены концы всех трех проводов

74: 2499


75: 506

Очистил концы всех трех проводов, сложил их в один кабель.

75: 617

накрыл их оловом, надел кончик, хорошо прогрел, потом быстро зажал в тиски и протянул от сердца. Затем он изолировал все это красной термоусадочной трубкой. Для удобства и для фен-шуй «плюс» все-таки.

75: 1031


76: 1538

Прогрелся, прошелся и закрыл красной термоусадочной трубкой.Я протянул все три провода между собой за кольца тепловых трубок на такое расстояние, чтобы они оказались в одной связке

76: 1864


77: 2371

Практически готов новый кабель от генератора к агрегату. Затем с других концов проводов зачистили и припаяли к ним клеммы «мама». Я также изолировал их красной термотрубкой, так что все во всех смыслах было связкой.

77: 383


78: 890

Вот такая змея-Горыныч

78: 961

Ну и наконец, наденьте получившуюся гофру кабеля.Я прижал его по всей длине через равное расстояние от колец тепловых трубок, а на концах закрыл красным цветом.

78: 1271


79: 1778

Готовый кабель от генератора к агрегату.

79: 1850

Старые провода от генератора к агрегату не чистил. Я посмотрел там слишком много работы, чтобы вытащить их из общей обвязки и из гофры. Решила их просто выключить, отрезать концы, чтобы не болтаться и не смущать. Протянул новый кабель по месту нахождения старого, закрепив по длине пластиковыми зажимами.
На следующий день агрегат уже хорошо просох, поставил на место. В целях профилактики низ крайнего края блока заделали герметиком, чтобы после установки блока под ним в кабину не попадала вода. Подключаем новый кабель и все в принципе.
Кстати заменил гофру на ранее сделанных проводах масс и достоинств аккума. Фото проводов с новой гофрой в первой части этой темы, кому интересно посмотреть.
Завел машину. И если честно, то показания на моем устройстве нисколько не изменились. Единственное, что при включении таких мощных потребителей, как заднее стекло и печка, кратковременный скачок падения напряжения заметно уменьшился, я почувствовал сразу. А вот на остаточном напряжении приборка по показаниям замена проводов не повлияла. Ну хоть по уменьшению скачка работа проделана не зря.

79: 3838

В целом наибольшее повышение напряжения и уменьшение потерь у меня произошло после замены провода от генератора до АКБ, замены всех проводов силовых масс, установки доп.провода массы генератора и пропайки монтажного блока. Замена провода от генератора к агрегату на моей машине заметной прибавки не дала.

79: 567

Если у кого-то есть желание усилить дорожки платы, то думаю, что это тоже внесет свои изменения в показания приборки. Я не дошел до этого, но очень доволен результатами.

79: 930

А вот показания, снятые с АКБ на полностью прогретом двигателе, при абсолютно всех включенных потребителях на полную мощность, не знаю как кому, а мне этого достаточно для полной зарядки АКБ и что она не выкипает глаза.

79: 1346


80: 1853

Показания. Полностью прогретый двигатель. Все потребители включены на полную мощность. 14,3

80: 2022

Всего:
1. Провод ПВ-3 сечением 6 квадратов, длиной 5,5 м. - 171р. (цена за метр - 31 р.)
2. Клемма луженая, для провода 25 квадратов - 20 р.
3. Терминалы «Мама», три штуки - были в наличии.
4. Термоусадочные трубки различных размеров и цветов - в наличии.
5. Пластиковые жгуты, паяльник с припоем, другие инструменты - всегда под рукой.
6. Автомобильная гофра, диаметр 15,7 мм, длина 5,5 м (все тросы ранее заменены и этот трос) - 176р. (цена за метр - 32 руб.)

80: 827

В машине часто садился аккумулятор, которому меньше года. Вольтметр показал небольшое напряжение. Прочитав в Интернете об увеличении количества вольт, выдаваемых генератором, я сделал то же самое, что и многие.

80: 1332

Начальное напряжение при только заводе (все кнопки, печка и музыка выключены)

80: 1497


81: 2004

Итак, нам понадобятся: толстый провод (у меня еще есть лишний от сабвуфера) и 4 клеммы.Паяльник и изолента

81: 193


82: 700

Обрезал провод, припаял к нему клеммы с двух сторон, на всякий случай заизолировал точку пайки

82: 880


83: 1387


84: 1894

Далее снимаем минусовую клемму АКБ. Берем изготовленный нами провод и прикручиваем одним концом к генератору, другим концом к массе кузова, я прикрутил к болту возле бачка омывателя лобового стекла (можно было на болт, удерживающий фару, а нет независимо от того, где)

84: 2398


85: 506

крупный план

85: 537


86: 1044

общая форма

86: 1065

Напряжение увеличено до 13.5 - 13,6 В.

86: 1133


87: 1640

Следующим шагом будет подключение дополнительной массы к аккумулятору. На минусовой клемме аккума тоненький черный провод (у меня даже была заводская наклейка). Откручиваем этот провод от клеммы, под него просовываем вторую, нашу самодельную, проводку, после чего скручиваем провод вместе с заводской. Смотрим куда идет заводской провод, идет на левое крыло, параллельно АКБ. Откручиваем провод от земли (от крыла), протираем гайку, вывод этого провода, шайбу тряпочкой.Скрепляем самодельную проволоку и поверх нее заводская. Те. все у нас оказалось два провода идущие на массу с аккумулятором. Заводская опция может быть удалена.

87: 2844


88: 506


89: 1013

РЕЗУЛЬТАТ:

89: 1036


90: 1543

Рад, что хоть немного удалось увеличить зарядку аккумулятора от генератора. Ближе к зиме планирую установить «трехступенчатый регулятор напряжения».

90: 1799

Как-то на стоянке выл генератор.Я подождал пару секунд и замолчал. Затем снова. Посмотрел под какпот - ремень целый, генератор выглядит в полном порядке. Но напряжение на борту 12,6В вместо 13,8В. Срочно в гараже, пока можно ехать)
Снимаю генератор, снимаю наклейку. Установлен генератор ELTRA 5102.3771, 14В 80А. Подробно о снятии и разборке генератора останавливаться не будем, все это подробно описано в инструкции.
Результат осмотра: часть диодов в мосту обуглены и задымлены, подшипники расшатаны, контактные кольца практически полностью изолированы.
Подшипник выпрессовываем и меняем. Вот примеры подходящих:

90: 2954

Задний:
Nachi 6202DDUCM
Koyo 62022RSCM

90:49

Передний:
Nachi6303 DDUCM
Koyo 63032RSCM

90: 103

Диодный мост и реле-регулятор куплены и заменены тоже без проблем, но с засадными контактными кольцами, нигде их нет в продаже. А если есть генератор ВАЗ, то они к этому ЭЛТР не подходят.
Я сел за каталоги и начал изучать предложенные кольца.Долгие поиски наконец привели к успеху. Код для подходящих колец: 120950, производитель IKA.

90: 705


91: 1212

Старые кольца отпаиваются и легко снимаются с ротора. Сравнение старых и новых колец. Обратите внимание на изготовление нижнего кольца:

91: 1453


92: 1960

Одеваем новые кольца, предварительно намазывая посадочный цианоакрилат, припаиваем и покрываем открытые места лаком:

92: 2188


93: 506

Платье изолирующая шайба:

93: 559


94: 1066

Ротор выполнен на канавке колец для удаления биений:

94: 1167


95: 1674

Собираем генератор:

95: 1714


96: 2221

Заменены все крепления на нержавеющую сталь, тщательно изолированы все соединения, очищен сам генератор.

96: 181
6. Диагностика генератора ВАЗ 2115 - замеры

У меня проблема с напряжением - вроде дает норму до двадцатой, но очень медленно набирает эту норму после отключения потребителей.

96: 512

Вот замеры
После ночного простоя:
Двигатель не запустился, потребители выключены.

96: 658


97: 1165


98: 1672

Немного покатавшись, примерно 5-7км. Машина завелась.Включил габариты и сосед.

98: 1834


99: 2341

100: 506

Как видите, показания неутешительные, если еще и на тормоз нажимать, то там вообще 12,7-12,8, а это совсем не хорошо.

100: 709

Что нам нужно для удаления генератора:
Ключ / головка и т. Д. На 8, на 10, на 13 и вроде бы как на 15

100: 927

Приступаем к снятию генератора
Первое, что нужно сделать, это снять клемму с АКБ, можно даже их обе снять, чтобы случайно ничего не закоротить.

100: 1210

Ну тогда снимаем клеммы с генератора.
Один терминал выполнен по принципу «мама» «папа» - его просто вытаскивают из генератора.
Второй вывод накручивается гайкой, эта гайка под резиновой заглушкой. У меня резинка потрескалась, на фото в принципе все понятно.

100: 1670


101: 2177

Клеммы / контакты на генераторе

101: 58

Затем отверните эти болты в порядке

101: 140


102: 647

И переместите генератор к двигателю, чтобы снять ремень.

102: 748 102: 1046


103: 1553 103: 1617


104: 2124

Осторожно, как открутить третий болт, генератор упадет, имейте это в виду! Генератор ронять нельзя, а может и можно, не знаю, но лучше не делать!

104: 297

В принципе все, теперь генератор в ваших руках.

104: 399


105: 906

До сих пор не так много текста о том, что нельзя делать и как я откручивал болты.

105: 1038

Чего нельзя делать:

105: 1078

На генераторе есть болт / шпилька, откручивать который НЕ НУЖНО! можно только немного ослабить, но это не обязательно)
К сожалению, фотографий этого нет, но я обвел кругом то место, где он стоит.

105: 1414


106: 1921

Говорят, что для снятия генератора достаточно открутить именно этот болт, но это не так. Этот болт только затягивает внутренние втулки, которые, в свою очередь, удерживают генератор для крепления генератора к блоку двигателя.Короче, даже если потянешь за этот болт, генератор тоже не снимешь.

106: 2445

Вот эта шпилька

106: 31


107: 538

Он упирается в корпус и тянуть его не получается. Пытался запустить двигатель, но ничего.

107: 721

108: 1228

Кратко о том, как открутить болты, взял головку и ручку, вставил в болт и пихнул ногой. В остальном ничего - просто руки капец, как неудобно.

108: 1479

109: 1986

На этот раз я позвонил ему, чтобы убедиться, что сам генератор все еще жив.

109: 2198

Итак, по порядку.

109: 46

Что нужно сделать для проверки генератора, то для начала нужно снять пластиковую крышку с генератора, под которой находятся диодный мост и реле / ​​регулятор напряжения / щетки

109: 363


110: 870

Снимите крышку

110: 901

Получаем вот такую ​​картинку (не теряем только шайбы)

110: 999


111: 1506

Диодный мост и регулятор напряжения
Теперь открутите и отсоедините регулятор напряжения

111: 1679


112: 2186


113: 506

Смотрим состояние щеток

113: 559


114: 1066

Нижняя щетка 11 мм

114: 1100


115: 1607

Верхняя щетка 12 мм

115: 1643

И тут назрел вопрос: какая заводская длина, новые щетки? В сети ничего толкового не нашел, а обнаружил только то, что самый минимум 5мм.Этим щеткам 7 лет и 67 000 пробега. Вперед, продолжать. Снимаем диодный мост. Снимать нельзя в принципе, но снял, просто интересно интересно. Чтобы снять диодный мост, достаточно загнуть 4 контакта. Некоторых генераторов может быть 3.

115: 2320


116: 506 116: 520


117: 1027

Проверка генератора

117: 1070

Проверяем сопротивление обмотки ротора тестером, подключив его к контактным кольцам. Сопротивление должно быть примерно 3-5 Ом.Если показания на тестере покажут бесконечность, значит, в обмотке ротора произошел обрыв и ее необходимо заменить.

117: 1538

У меня 3,2 Ом - норма.

117: 1578

118: 2085

Для проверки дополнительных диодов подсоедините «положительный» (красный) щуп к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, и подсоедините «отрицательный» (черный) щуп к противоположным выводам дополнительных диоды. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

118: 589

Примерно норма. Точность прибора + плохо прижатые щупы.

118: 697

119: 1204

Проверить выпрямительный диодный блок. Для этого установите тестер в режим измерения сопротивления и подключите «отрицательный» (черный) щуп тестера к «плюсовой» клемме генератора, а «положительный» (красный) щуп поочередно подсоедините к восьмиконтактному выводу. выводы диодов. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

119: 1820

Я так сделал, по задумкам тоже самое

119: 1913

120: 2420

Проверить обмотки статора генератора.Поочередно подключая щупы омметра к обмоткам статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр покажет низкое сопротивление (около 10 Ом)

120: 458

В моем случае это 0,9 Ом - тоже нормально.

120: 534


121: 1041

Вот как щетки сам не проверял, потому что нужны батарейка и лампочка и еще что-то в этом роде.

121: 1206

Почистил все контакты что смог

121: 1430

1.Очистил все контакты на генераторе
2. Очистил крепления генератора к блоку двигателя (как мне сказали, это "масса")
3. Очистил те места, где крепеж генератора давит на блок двигателя (как у меня был сказал это «масса»)
4. Очистил контакт «D» (провод в машине)
5. Очистил провода питания, которые подключаются к генератору.
6. Очистил еще клеммы на АКБ

121: 2068

А теперь немного фото

121: 41


122: 548


123: 1055

РЕЗУЛЬТАТЫ РАБОТ: ​​
Все подключили, завели машину, БК дал показания в 14.2v
Немного покатался по двору (метров 200, так как все доки на машине остались дома, решил не рисковать. Включил музыку, как обычно, тихо, так БК показал 14.1 - 14.2v для себя
В комплекте габариты - 14,1
В комплекте сосед, и о чудо! - 13,9

123: 1570

Раньше было 13,3в - снятие контактов прошло успешно и очень помогло. Работа велась не с пустыми руками, это радует.

123: 1783

Кисти не менял.

123: 1817

Как вы помните, я писал о длине своих кистей 11 и 12 мм.Меня очень интересовало, какой длины новые кисти - поэтому я не нашел. Критический минимум 5 мм!

123: 2123

На фото, где изображена небольшая развертка на якорях генератора, в принципе развертка небольшая.

123: 181


124: 688

Ни для кого не секрет, что напряжение в вазах не совсем ровное. Но будьте спокойны, ведь у вас на борту два вольтметра - троцких
1 - приборка VDO
2 - бортовой компьютер. Они соглашаются сделать вам + 0.2В к бортовому напряжению.
И при прохождении этот танец начинается с нарастания напряжения. Люди пытаются его поднять разными способами.
Почему спадает стресс?
В обычном регуляторе напряжения есть цепь, которая снижает напряжение с повышением температуры, НО эта цепь внутри регулятора в генераторе, и генератор нагревается вместе с двигателем.
Летом давление было нормально и нормально - батарея не кипела. А зимой? - Не заряжается, не заводился, переразрядился, замерз аккумулятор... не сохранил акб.

124: 2178

Что делают:
1. Припаиваем диод к регулятору в разрыв.2. купить трехступенчатый регулятор> 300руб.
3. Доработка типовой схемы регулятора - 120 руб. Это при покупке регулятора (зависит от температуры двигателя)
4. Оптимизированный по температуре регулятор.

124: 565

С покупкой последнего могут возникнуть проблемы, в Туле во многих магазинах не понимают, что я от них хочу, потому что никогда не видел этого регулятора.

124: 849

Встречайте убийственные трехуровневые регуляторы.

124: 935


125: 1442

Терморегулятор с оптимизацией напряжения (Renato) 61.3702-05. (в упаковке)

125: 1577

126: 2084

Инструкции 1 сторона

126: 40

127: 547

Инструкции 2 сторона

127: 588

128: 1095

оборотная сторона упаковки

128: 1147

Внимательно посмотрите, где это применимо. На сайте производителя данные противоречивые.

128: 1304


129: 1811

Главная

129: 1848


130: 2355

страница с регулятором

130: 45

Ничего писать не буду, "10 отличий" найдешь сам, если глаза будут на месте.

130: 170

Помимо инструкции в упаковке

130: 236


131: 743

Регулятор, термодатчик, заглушка, блок, стяжка

131: 837


132: 1344

больше контраста

132: 1379


133: 1886

Стандартный регулятор и термооптимизированный

133: 1977


134: 2484

Вид спереди

134: 24


135: 531

Даже крепления такие же.

135: 581


136: 1088

на оборотной стороне

136: 1126


137: 1633 137: 1649


138: 2156

Пайка контактов (кстати залиты лаком - это хорошо)

138: 95

Какие булочки?
1.Поставил и забудь (если не сломается)
2. Нет необходимости переключать напряжения как на 3 уровне.
3. Более грамотная зарядка АКБ в мороз и в жару.
4. Повышенное напряжение в теплой машине.
5. Батарея длится дольше (спорно, но шансы больше)

138: 569

График зависимости напряжения от температуры.
Ни для кого не секрет, что в холодную погоду для зарядки аккумулятора требуется большее напряжение, чем в теплое время. (характеристики батареи)

138: 873


139: 1378

График зависимости напряжения от температуры датчика

139: 1477

14.7 В при -20
14,6 В при 0
14,4 В при 20
14 В при 50
13,8 В при 60
В этом случае не температура двигателя, а температура клеммы аккумулятора, что намного лучше, чем мониторинг температуры корпус генератора.

139: 1809

Демонстрация работы и регулировка напряжения.

139: 1898

Работа регулятора при изменении температуры датчика.

139: 2000

Напоследок хотел сделать замечание производителю.

139: 89


140: 596 140: 608


141: 1115

Возврат слота 2

141: 1152
11.Установка термооптимизированного регулятора напряжения (Ренато) 61.3702-05 ВАЗ 2114

Речь пойдет о напряжении, токе на выходе генератора и прочем.
Имею возможность одновременно измерять напряжение и ток зарядки АКБ и расход авто.

141: 1603

Теперь обо всем по порядку

141: 1655


142: 2162

Сравнение размеров

142: 38

Сейчас я расскажу, почему планшет нового регулятора больше, чем штатный - в результате крышка не встает на место, пока не защелкнется застежка.

142: 298


143: 805

Места, где это мешает

143: 839

Вы можете посмотреть результаты подачи документов об автомобилях, которые оказались неудачными ...

143: 979


144: 1486

вид изнутри

144: 1511

Забрал домой, назвал паяльником.

144: 1570


145: 2077

Плавленый лишний пластик

145: 45


146: 552

Отверстия для охлаждения

146: 595

Пытался разложить на улице и побыстрее - результат не эстетичный.

146: 718


147: 1225

отверстие заполнено термоклеем

147: 1279


148: 1786

Может зря, будем надеяться не течь (клеить)

148: 1876


149: 2383

Вот что случилось в итоге

149: 41

Все эти заморочки дали возможность защелкнуть крышку на 1 защелке из 3. Лучше 0/3.

149: 213

После установки регулятора подключил датчик температуры к плюсовой клемме аккумуляторной батареи.

149: 363

Сейчас измерения

149: 392

150: 899

Сравнение генераторов.(найдено в Интернете)

150: 976

Эта картинка про ток генератора, посмотрите сколько ампер и с какой скоростью.
Вот некоторые думают, что я выкину свой генератор на 90А. Куплю ген priar на 120А (или 125А, я хз). Все это конечно, наверное, неплохо, но если в этом генераторе стоит старомодный регулятор выше 14-14,2В, вы его не увидите! А при нагреве генератора и подкапотки напряжение будет уменьшаться - температурная компенсация.

150: 1685

Смотрите видео с аннотациями!

150: 1769 150: 1779

Ну про нынешнюю

150: 1818 150: 1824

Когда генератору не хватает мощности из-за большого потребления, он начинает падать напряжение, при этом часть тока начинает сниматься с аккумулятора.
Но с увеличением скорости все восстанавливается.

150: 2184

Вывод: тупо ждать 14В на холостом ходу!

150: 83

Для сравнения замерил расход своих "ходовых огней"

150: 189

Запас регулятора от генератора

150: 254 150: 260


151: 767

генератор 90А

151: 794


152: 1301

Генератор проблем - K1216EN1

152: 1354


Этот проблемный генератор тоже 200 мА просто так жрет, да и не греет! Скоро зима и тема станет еще актуальнее.

152: 1571

https://www.drive2.ru/l/10

/#post, https://www.drive2.ru/l/10

/#post, https://www.drive2.ru/l/1099359/# пост, https://www.drive2.ru/l/1103867/#post, https://www.drive2.ru/l/2146721/, https://www.drive2.ru/l/2044097/

152 : 1797

https://www.drive2.ru/l/8736943/, https://www.drive2.ru/l/4062246863888360485/, https://www.drive2.ru/l/2520980/, https: // www .drive2.ru / l / 2556082 /, https://www.drive2.ru/l/2582257/, https://www.drive2.ru/l/131557/

152: 2014 248973

неисправностей и способы их устранения

Проблемы с генератором ВАЗ-2115 бывают редко, без этого узла машина может работать непродолжительное время.Но для этого необходимо снизить мощность потребителей - выключить свет, магнитофон и т. Д. Перед тем, как грешить на генератор, обязательно убедитесь в исправности системы питания. Ведь причиной того, что не работает сборка или система датчиков, может быть и обрыв проводов.

Не горит индикатор на панели приборов

Независимо от того, какой именно генератор ВАЗ-2115 используется на автомобиле, симптомы поломок будут одинаковыми. Если лампа зажигания не загорается при включении зажигания, сигнализируя о наличии зарядки, возможны следующие неисправности:

  1. Лампа перегорела.Снимите приборную панель и замените лампочку на аналогичную.
  2. Окисление контактных колец на роторе. Потребуется полностью разобрать генератор ВАЗ-2115 и очистить контактные кольца или заменить.
  3. Обрыв цепи питания обмотки возбуждения. Прозвонить все провода, заменить предохранитель.
  4. Сильный износ щеток или поломка регулятора напряжения.
  5. Иногда происходит пробой полупроводниковых диодов. Лучший способ его отремонтировать - заменить выпрямительный мост.

Индикатор горит постоянно при неисправности регулятора напряжения. Если он бракованный, лучше полностью заменить - стоимость невысокая (около 200-300 руб.).

Посторонний шум при работе генератора

Если во время работы двигателя из генератора слышны странные звуки, это может быть вызвано следующими неисправностями:

  1. Короткое замыкание полупроводниковых диодов. Потребуется полная замена выпрямительного блока.
  2. Замыкание обмотки статора на корпусе. Перемотать назад бесполезно, скучновато и дома сделать сложно. А если заказать перемотку в мастерской, то эта услуга будет стоить дороже, чем стоит весь генератор ВАЗ-2115.
  3. Разрушение подшипников - частая поломка генераторов.

Самая распространенная «болезнь» - это разрушение подшипника в передней крышке. Чтобы его сменить, придется полностью разобрать генератор. Для увеличения ресурса подшипника достаточно соблюдать одно требование - не перетягивать ремень.Именно из-за чрезмерного натяжения увеличивается нагрузка на подшипник и переднюю крышку.

Как провести диагностику?

Вы можете провести тест самостоятельно, используя всего один мультиметр. Для этого выполните несколько простых манипуляций:

  1. Запустите двигатель и дайте ему прогреться до 90 градусов.
  2. Включай все, что можно - вентилятор печки и радиатора, магнитолу, дальний свет, обогрев заднего стекла, сиденья. Другими словами, нужно максимально нагружать электрика.
  3. Установить мультиметром измерение напряжения, предел 20 вольт. Лучше всего использовать измерительный прибор с расширенной шкалой.
  4. Установить частоту вращения коленчатого вала 3200 об / мин.
  5. Проверить напряжение на выводах аккумуляторной батареи. Оно должно быть выше 13 В.
  6. Если напряжение слишком низкое, то посмотрите формальную функцию ремня - увеличьте его натяжение. Регулятор напряжения может работать некорректно. Проверьте его работу, при необходимости замените.

После необходимо отключить питание всех потребителей, заново измерить напряжение.Оно должно быть на уровне 14,2..14,7 В, не больше и не меньше. Только в этом случае можно судить о нормальной работе генератора ВАЗ-2115.

Снятие генератора

Для замены щеток генератора ВАЗ-2115 снимать весь блок не нужно - все можно сделать просто отверткой, отключив всю электрику. Но если вам нужно заменить диодный мост или подшипники, генератор необходимо снять. Алгоритм работы следующий:

  1. Отсоединить минусовую клемму от АКБ, таким образом обесточив автомобиль.
  2. Откручиваем гайку с болта "30" контакта, снимаем с нее провод питания.
  3. Открутить винт натяжителя ремня.
  4. Выверните два винта крепления натяжной рамы.
  5. Обработайте все резьбовые соединения проникающей смазкой WD-40.
  6. Полностью отвинтите верхний и нижний кронштейны. Снимите шпильку снизу.

После того, как можно будет полностью снять генератор, приступить к его ремонту.

Разборка в сборе

Выкрутить болты, которыми стянуты крышки генератора ВАЗ-2115.После этого аккуратно открутите болты крепления фазной обмотки и конденсатора к задней крышке блока. При необходимости конденсатор отключают от выпрямителя. После этого не забываем про четыре болта, снимаем заднюю крышку вместе с ротором и статором.

Ротор зажимается в тисках и полностью разбирается путем откручивания гаек, разборки шкива. Все вышедшие из строя элементы обязательно поменять - подшипники, конденсатор, диодный мост генератора ВАЗ-2115, щетки и регулятор напряжения.После замены неисправных комплектующих собирают весь узел в обратной последовательности.

Натяжение ремня

Убедитесь, что ремень генератора ВАЗ-2115 установлен правильно. Если при включении света появляется свист, это говорит о недостаточном натяжении.

Чтобы избавиться от этой неисправности, необходимо сделать следующее:

  1. Открутить гайку на гайке «17», которая крепит генератор к верхней штанге.
