ВАЗ 21213 | Замена щеток генератора и регулятора напряжения

14.6.2. Замена щеток генератора и регулятора напряжения

ОБЩИЕ СВЕДЕНИЯ

Замену регулятора напряжения и щеток генератора можно производить, не снимая генератор с двигателя, но при этом необходимо снять верхнюю часть впускного коллектора.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите зажигание и снимите провод массы с аккумулятора.
2. Ослабьте натяжение и снимите поликлиновой ремень привода генератора.
3. Снимите генератор.
4.

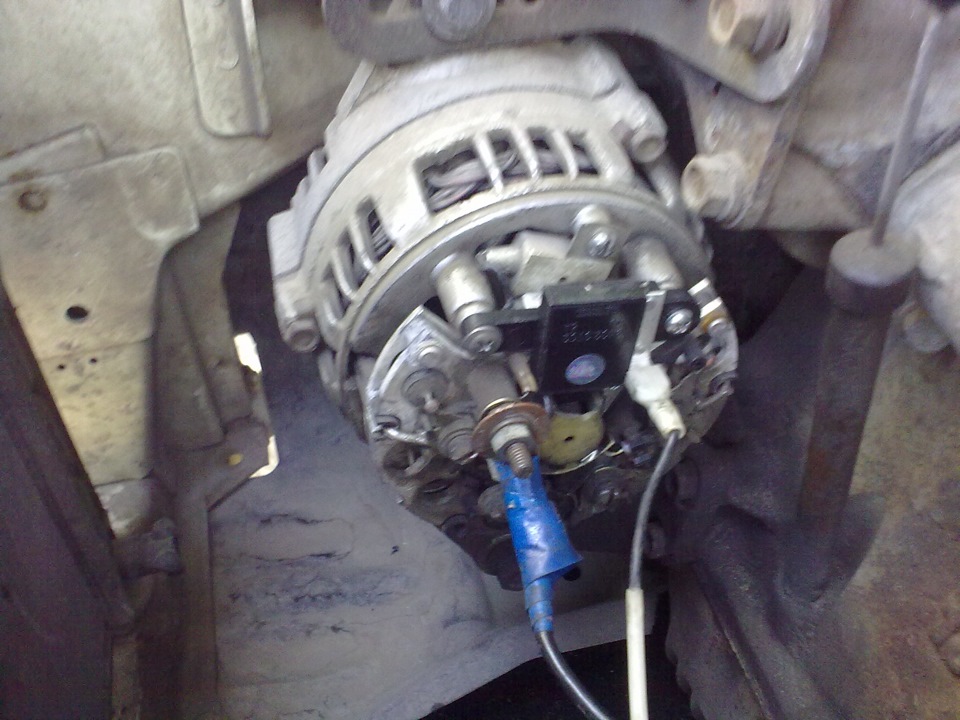

 Отвинтите винты и с задней части генератора снимите защитный кожух.
5. Отвинтите два винта и, соблюдая осторожность, снимите с генератора регулятор напряжения вместе со щетками.
6. Измерьте длину графитовых щеток, которая должна быть не менее 5 мм.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

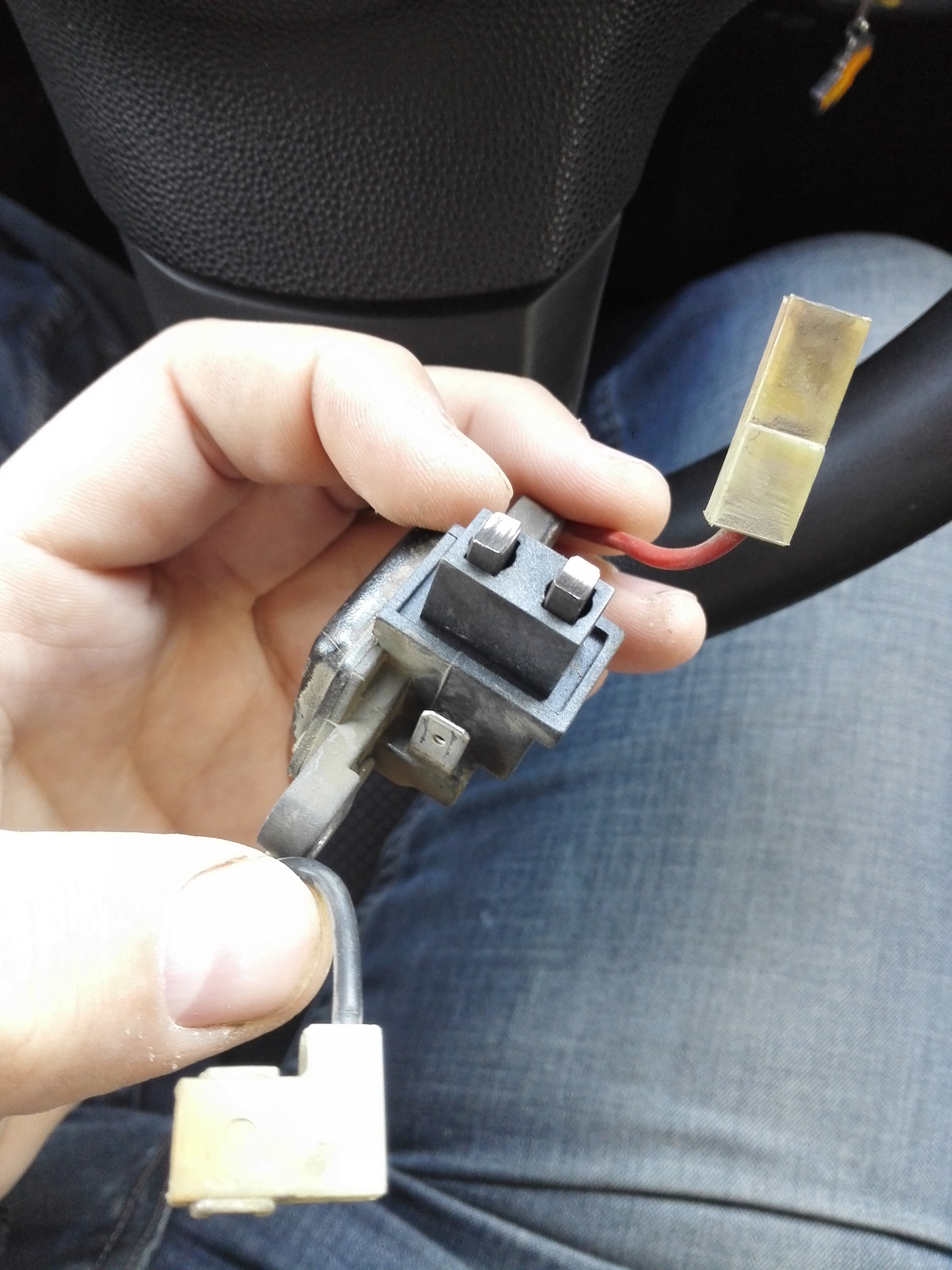

Для замены угольных щеток отпаяйте токоподводы, извлеките изношенные щетки (А) и пружины (В), установите новые щетки с пружинами в гнездо регулятора и припаяйте токоподвод таким образом, чтобы длина щеток составляла 10,0 мм.
При пайке не допускайте попадания флюса и припоя на токоподвод, кроме места пайки. Проверьте легкость перемещения щеток в держателе (С).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

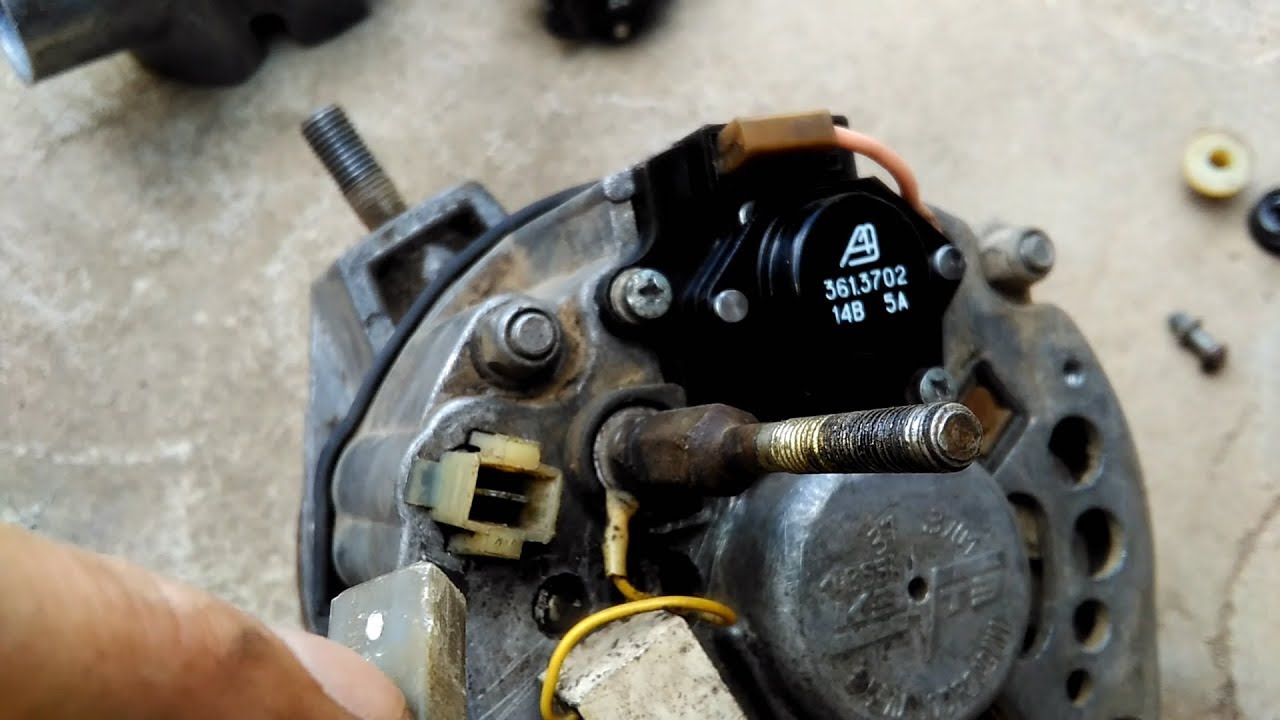

1. Соблюдая осторожность, установите регулятор напряжения со щетками и закрепите его винтами.
2. Установите защитный кожух генератора и закрепите его винтами.
3. Установите генератор.
4. Установите поликлиновой ремень привода генератора и отрегулируйте его напряжение.
5. Подсоедините провод массы к аккумулятору.

ВАЗ 21213 | Щетки генератора

10.13. Щетки генератора

ГЕНЕРАТОР delco-remy (КРОМЕ МАЛОГАБАРИТНОГО)

Снятие

Снятие передней крышки генератора delco-remy

Расположение контактных колец ротора на генераторе delco-remy

Генератор delco-remy
А – гайки крепления проводов обмотки статора;
В – винты крепления щеткодержателя /регулятора напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите генератор.
2. Используя чертилку, отметьте взаимное положение передней и задней крышек генератора.

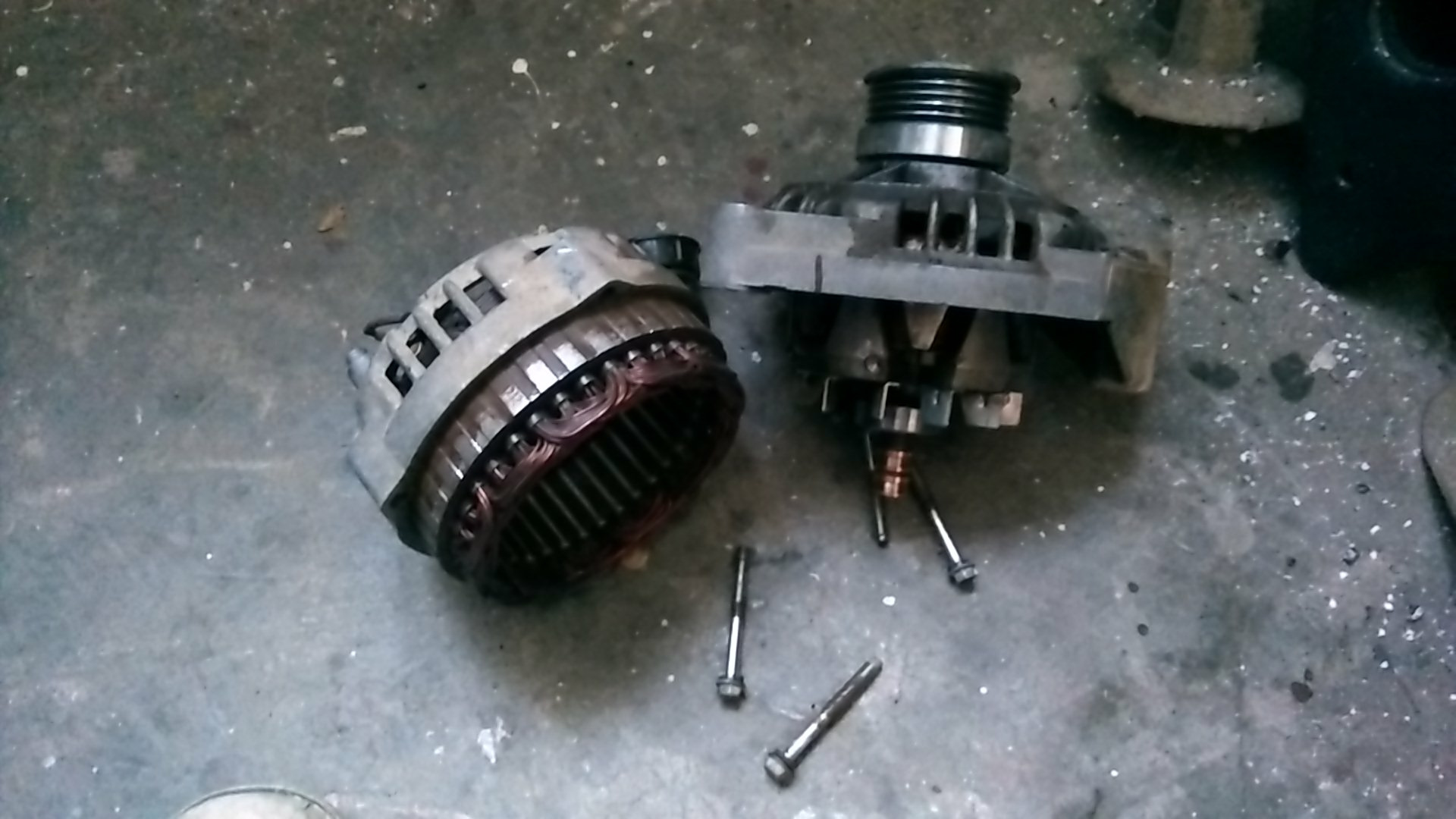

3. Отвинтите три стяжных болта и снимите переднюю крышку и ротор с задней крышки (см. рис. Снятие передней крышки генератора delco-remy).
4. Проверьте состояние контактных колец генератора и, при необходимости, зачистите их мелкой наждачной бумагой (см. рис. Расположение контактных колец ротора на генераторе delco-remy).

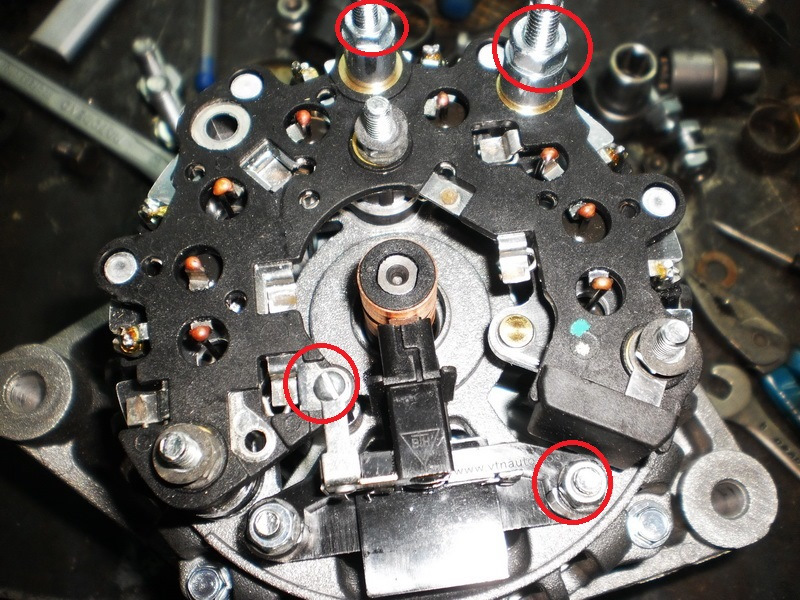

5. Отвинтите три гайки, крепящие провода обмотки статора к блоку выпрямителя, и снимите статор (см. рис. Генератор delco-remy).

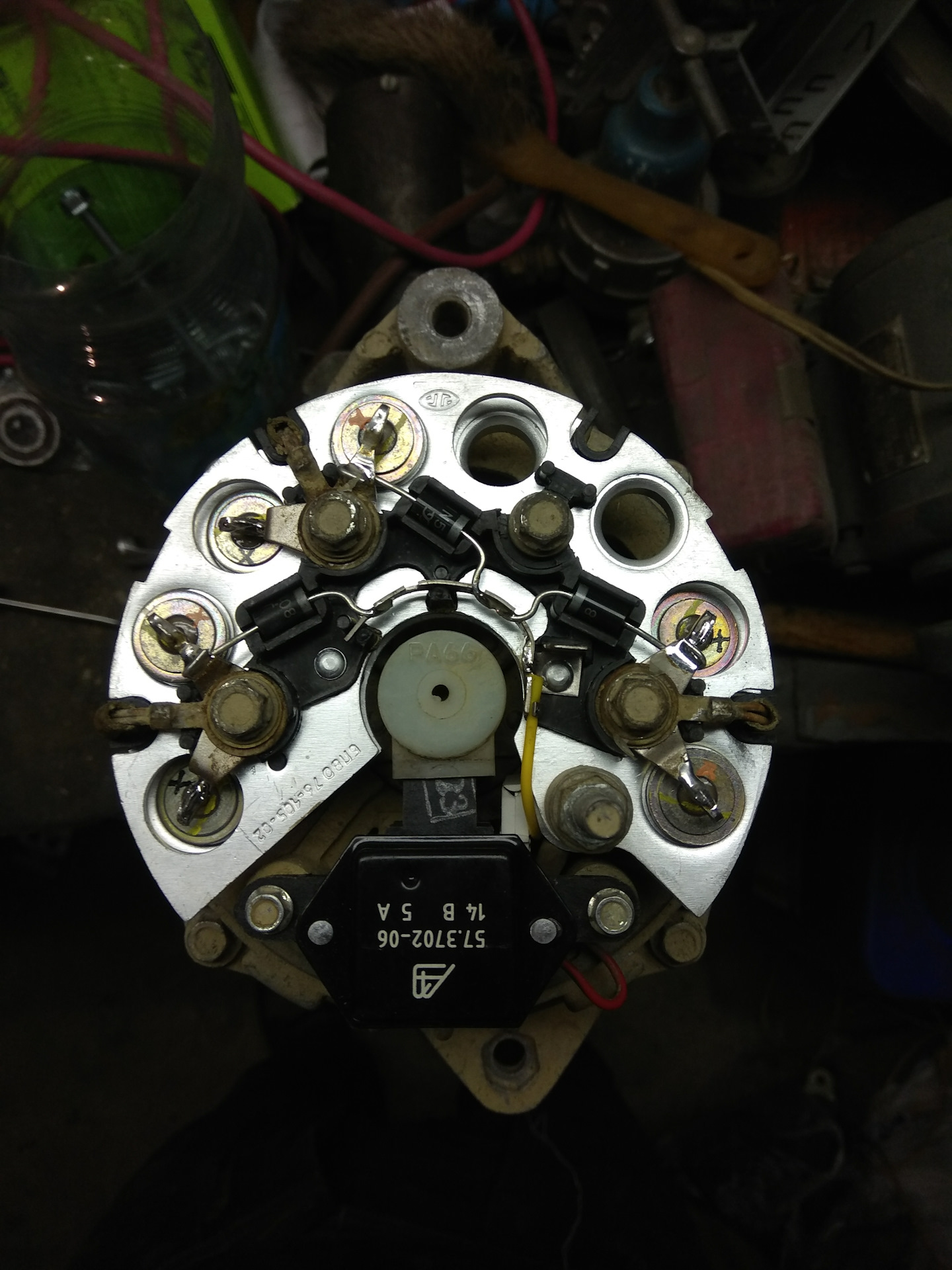

6. Отвинтите винт и снимите блок выпрямителей.
7. Отвинтите два винта и снимите с задней крышки щеткодержатель/регулятор напряжения. Отметьте расположение изолирующих шайб под головками винтов.
8. Проверьте плавность перемещения щеток в направляющих и измерьте дину щеток.
9. Для замены щеток отпаяйте контакты старых щеток от щеткодержателя и на их место припаяйте новые.
10. Проверьте плавность перемещения щеток в направляющих.

Установка

Извлечение сверла для освобождения щеток генератора delco-remy

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой щеткодержателей зафиксируйте щетки в отжатом положении, используя стальную проволоку или сверло.
2. Установите щеткодержатели таким образом, чтобы проволока или сверло выступали наружу через отверстие в задней крышке генератора. Закрепите щеткодержатель винтами.
3. Установите выпрямительный блок и обмотку статора в заднюю крышку и закрепите гайками и винтом.
4. Установите ротор в заднюю крышку генератора, затем, в соответствии с ранее нанесенными метками установите переднюю крышку. Ввинтите три стяжных болта.
5. Извлеките проволоку или сверло из отверстия в задней крышке, при этом щетки опустятся на контактные кольца ротора (см.
рис. Извлечение сверла для освобождения щеток генератора delco-remy).
6. Установите генератор.

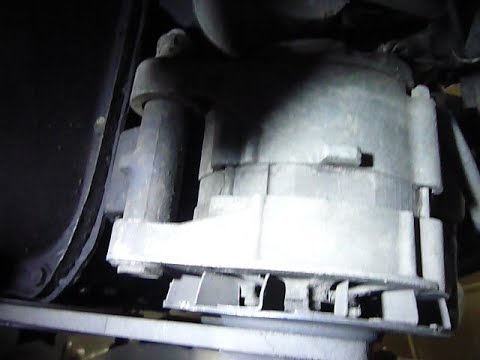

Как поменять щетки на генераторе шевроле нива

нет зарядки нива шевроле. ремонт генератора

Niva Chevrolet : Генератор — самая частая проблема

Замена регулятора напряжения в генераторе

ЗАМЕНА ЩЁТОК ГЕНЕРАТОРА. РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ВАЗ, ЛАДА.

Просадка напряжения.Нива Шевроле.

Регулятор напряжения.Причина для замены.

Регулятор напряжения нового образца. Как проверить. 1 часть.

Как поменять регулятор(таблетка) напряжения на ваз 2115-09 и т.д(часть1)

Как повысить напряжение генератора ВАЗ: установка РН HUCO — 14,5В

Утечка тока через генератор.Как это проверить. Полезный совет от автоэлектрика.

АвтоНовости / Обзоры / Тесты

Замена Щеток Генератора Нива Шевроле

Генератор «Нива Шевроле«: вероятные неисправности и ремонт

Реальным победителем посреди джипов на современном авто рынке страны выступает автомобиль «Нива Chevrolet». Он соединяет внутри себя потрясающие свойства как туристского джипа, так и автомобиля для семейных поездок.

Благодаря маленькому весу и маленьким свесам, «Нива Chevrolet» может ездить по бездорожью и бродам. Он с легкостью преодолевает крутые подъемы.

Но система электроники является одним из самых уязвимых мест автомобиля. При постоянном осмотре электроэлементов, при своевременном удалении с их грязищи и воды, ремонт не будет нужно даже в протяжении всей эксплуатации автомобиля.

Работа генератора

За надежную и доброкачественную работу системы электроники отвечает генератор «Нива Chevrolet». Владельцу следует впору выявить вероятные неисправности и провести высококачественный ремонт, потому что функционирование всех осветительных устройств находится в зависимости от его исправного состояния. Также это оказывает влияние и на заряд аккума. Непрерывная подача тока обеспечивается генератором.

Хоть он имеет маленькие габариты, генератор обладает большой прочностью. Чтоб не появилась поломка и не вышел из строя авто регулятор, обладатель должен соблюдать правила эксплуатации автомашины.

Повышенное внимание следует обращать на то, как работает генератор «Нива Chevrolet». Неисправности, которые привели к сбою в его работе, можно найти на авто диагностике. А ремонт стопроцентно находится в зависимости от степени трудности поломки.

Неисправности, что случаются в работе генератора

Генератор «Нива Chevrolet», фото которого предоставлено в нашей статье, может иметь последующие неисправности:

  • поврежден либо на сто процентов изношен шкив;
  • изношены токосъёмные щетки;
  • поломка выпрямителя;
  • поломка регулятора напряжения;
  • изношен коллектор;
  • изношен либо стопроцентно разрушен подшипник;
  • повреждены провода зарядной цепи.

Обладателю автомобиля нужно ознакомиться с основными причинами, при которых появляются неисправности генератора. Не считая того, следует знать и методы устранения этих поломок, также меры профилактики, чтоб их предупредить.

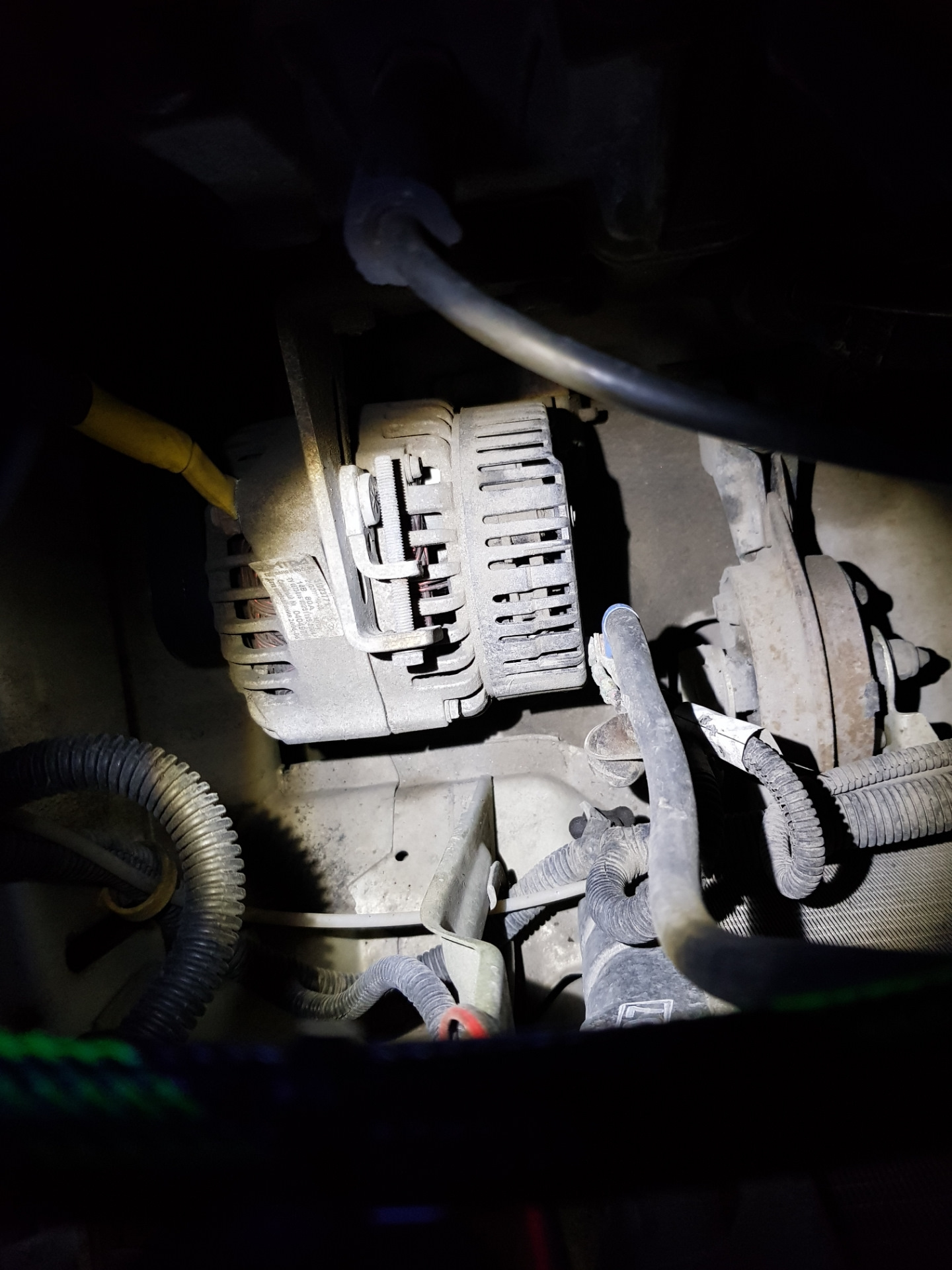

Генератор «Нива Шевроле»

Зависимо от вида тока, генераторы бывают неизменного и переменного тока. Обладатели нареченного автомобиля время от времени не знают, а для этой модели используют какие генераторы? «Ниву Chevrolet» обеспечили электромеханическим устройством переменного тока. Тут встроен диодный мост — выпрямитель. Чтоб обеспечить работой электропотребители, он преобразовывает переменный ток в неизменный. Диодный мост с генератором представляют собой один механизм, они могут быть размещены как в корпусе, так и в крышке генератора.

На работу последнего оказывает влияние скорость движения автомобиля и обороты его мотора, потому что генератор соединен ремнем с его коленным валом. Чтоб отрегулировать выдаваемый ток, установлен реле-регулятор напряжения. Не считая того, в современных генераторах интегрированы интегральные регуляторы напряжения.

Генератор «Нива Chevrolet» может быть подвержен последующим неисправностям:

Если неисправность механического вида, то к ней относят поломку крепления, корпуса, неисправное состояние прижимающих пружин, подшипников, ременного привода либо другие поломки, которые не связаны с электрикой.

При первом виде дефектов вероятны обрывы обмотки, выгорание либо износ щетки, может пробивать ротор, а меж витками появляться замыкание. Возможно окажутся в неисправном состоянии диодный мост и реле-регулятор.

Время от времени возникают признаки, указывающие, что генератор «Нива Chevrolet» в неисправном состоянии, но эту делему могут вызвать совсем другие поломки.

Признаки неисправности генератора

Обычно, признаков неисправности генератора несколько:

  1. При рабочем движке контрольная лампа разряда аккума мигает либо повсевременно, без перерыва пылает.
  2. Авто фары мерклого цвета, а при работе мотора происходит дребезжание звукового сигнала либо он совершенно тихий.
  3. Аккумуляторная батарея стремительно теряет заряд.
  4. С повышением количества оборотов существенно изменяется яркость фар.

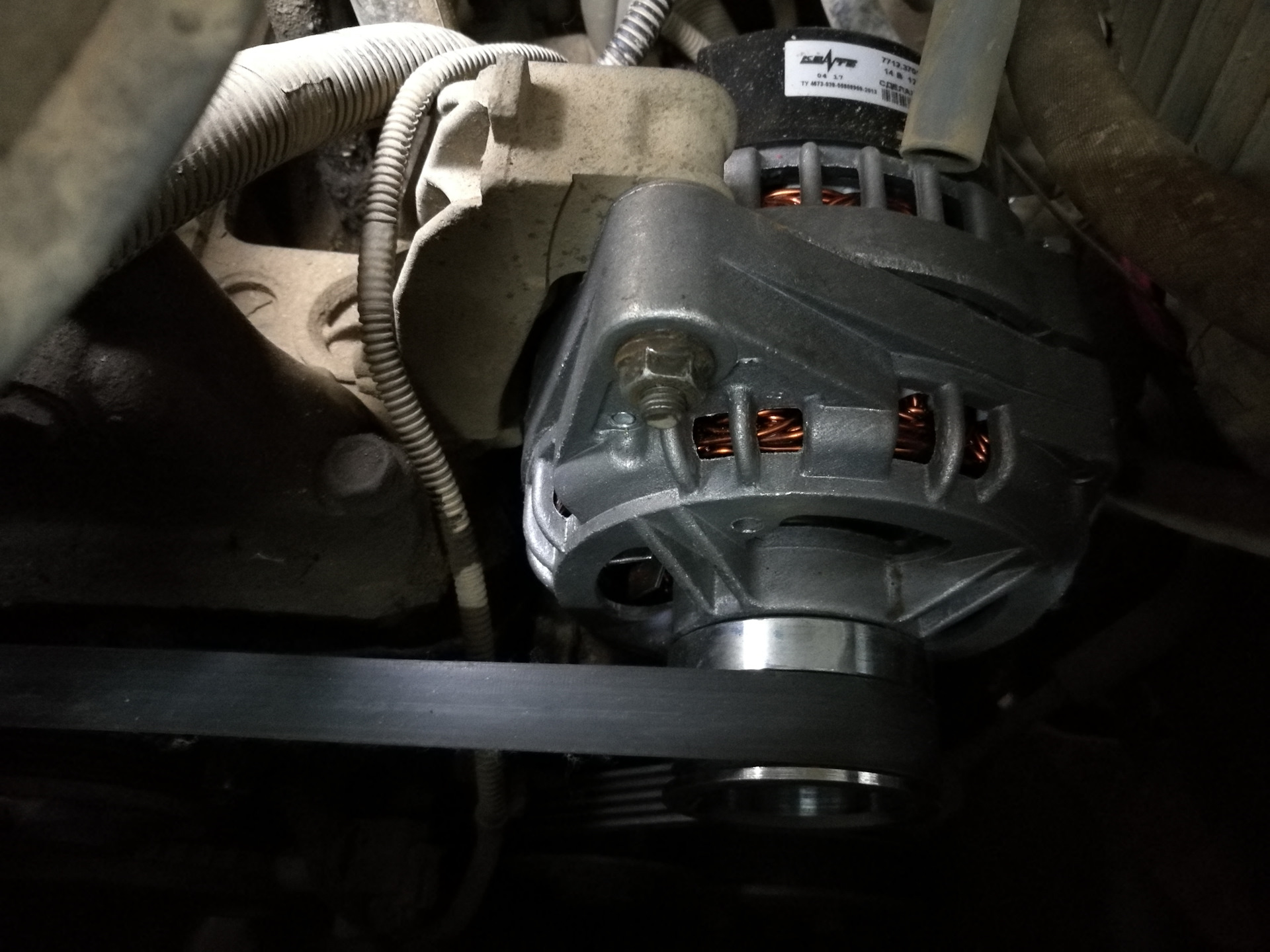

Ремень генератора «Нива Шевроле»

Чтоб не попасть в неприятную ситуацию, нужно смотреть, чтоб ремень генератора «Chevrolet Нива» находился в рабочем состоянии. Так, наличие механического повреждения шкива может привести к повреждению ремня, как следствие, он может оборваться.

Замена ремня генератора

Чтоб поменять ремень генератора «Chevrolet Нива», нужно пользоваться последующими инструментами:

В автомобиле «Нива Шевроле» замена ремня генератора происходит последующим образом:

Нет зарядки нива шевроле. ремонт генератора

Возврат средств за покупки (Кэшбэк сервис): Группа в одноклассниках .

Niva Chevrolet : Генератор — самая частая проблема

как верно снять генератор на нива шевроле своими руками.

  1. Необходимо снять разъем с датчика положения коленвала.
  2. Отвинтить и вытащить болт, которым крепится датчик.
  3. Гайку, прикрепляющую генератор, необходимо малость ослабить и двинуть его к блоку. При смещенном генераторе его ремень ослабится и снимется без заморочек.
  4. При помощи домкрата, установленного с той стороны, где расположен генератор, поднять машину, включив первую передачу.
  5. Потянуть за ремень, чтоб он отошел от шкива помпы. Покрутить колесо, чтоб на шкив перебежало место оттяжки.
  6. Потом снять ремень с других шкивов.
  7. Новый сначала необходимо надеть на шкив генератора и шкив коленвала, и только позже накинуть на шкив помпы.
  8. Поворачивать колесо до того времени, пока ремень не окажется на шкиве.
  9. Поставить генератор на место, и натянув ремень, прикрепить его гайкой к кронштейну.
  10. Поставить на место датчик положения коленвала.

Процесс по замене ремня генератора закончен.

Ролик генератора

Натяжение ремня оказывает влияние на работу генератора. А ролик генератора «Chevrolet Нива» регулирует его. Во время эксплуатации автомобиля нужно смотреть, чтоб ролик был в исправном состоянии. При возникновении мельчайшей подозрительности на поломку «Нива Шевроле» подлежит ремонту.

Как заменить ролик натяжения

Устройство ролика генератора достаточно обычное. Подшипник — его основная деталь. При ослаблении либо замедлении ремня, нужно проверить сам подшипник, прокрутив его вручную. У исправного ролика вращение тихое, отсутствуют рывки и закусывания. При неисправном состоянии ролика, нужно провести его подмену, что может быть даже в гараже, с наименьшим набором приспособлений.

Монтировку либо другой инструмент, который сумеет воспрепятствовать движению коленчатого вала, установить так, чтоб диск сцепления был заблокирован. Ослабив болт, которым крепится ролик, снять напряжение, поступающее на ремень. Выкрутив на сто процентов осевой болт, ролик натяжения снимают. Потом создают установку нового ролика и регулируют натяжение ремня.

Заменив ролик, необходимо провести повторный осмотр и проверить его работу. В руководстве по эксплуатации есть подробная аннотация, касающаяся описанной трудности.

Щетки генератора

К просадке напряжения в электронной системе автомобиля могут привести изношенные щетки генератора «Chevrolet Нива». Это считается одной из главных и нередких обстоятельств данного вида неисправности. Но потому что генератор имеет ординарную конструкцию, и к нему просто добраться, произвести подмену его щеток может даже неопытный автовладелец.

Основными признаками неисправности щеток числятся:

  • в напряжении происходят просадки;
  • не держит заряд аккумулятор;
  • слабенький свет фар ночкой, моргание;
  • магнитола отключается и др.

Обычно при прохождении техосмотра изредка инспектируют маленькие элементы генератора. Потому изношенные щетки могут напомнить о для себя внезапно. Но до того как решить, что замена щеток генератора «Нива Chevrolet» нужна, необходимо узнать, нет ли других дефектов, которые могут вызвать подобные признаки. И только убедившись, можно разбирать корпус генератора.

Замена щетки генератора

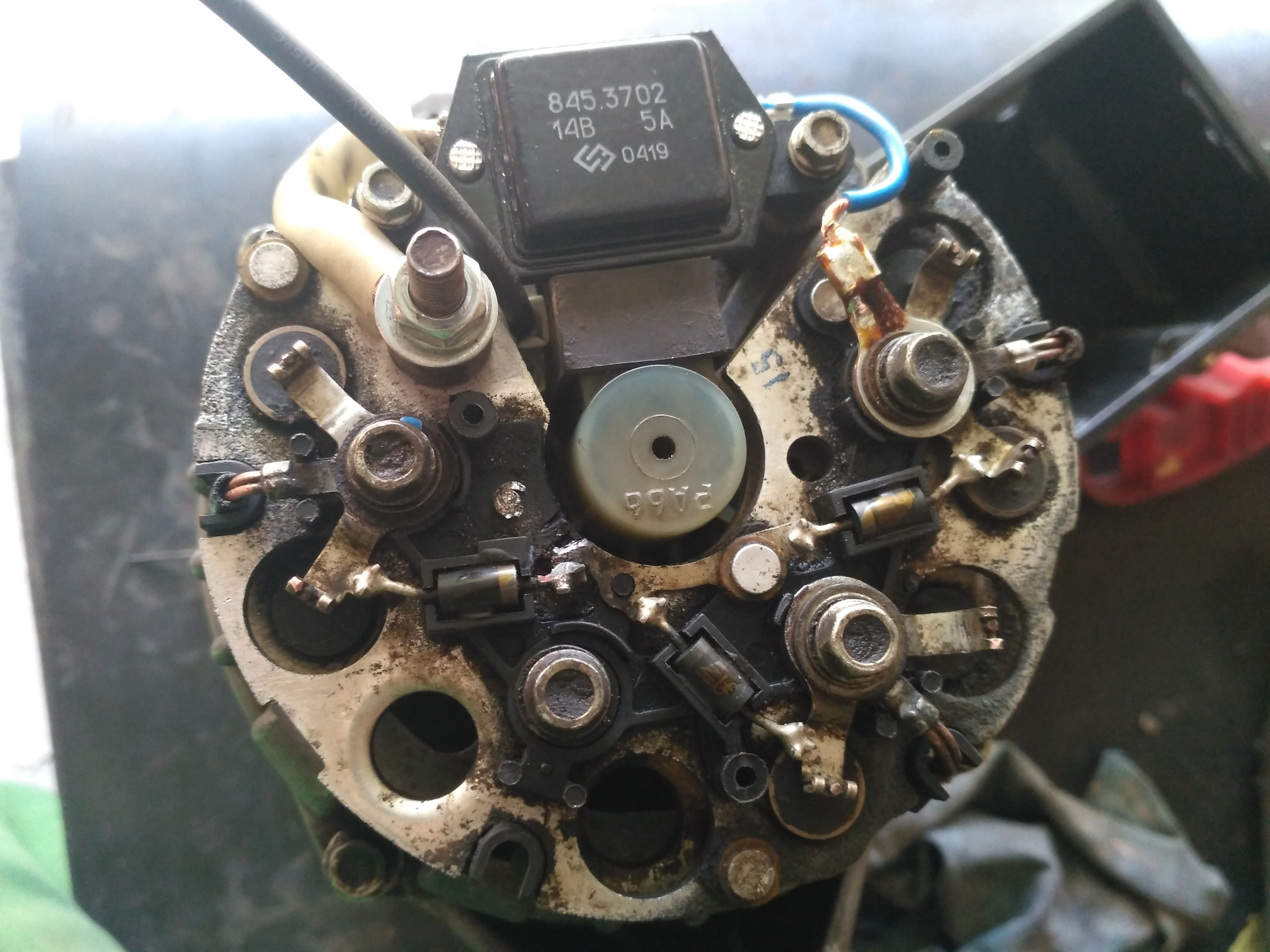

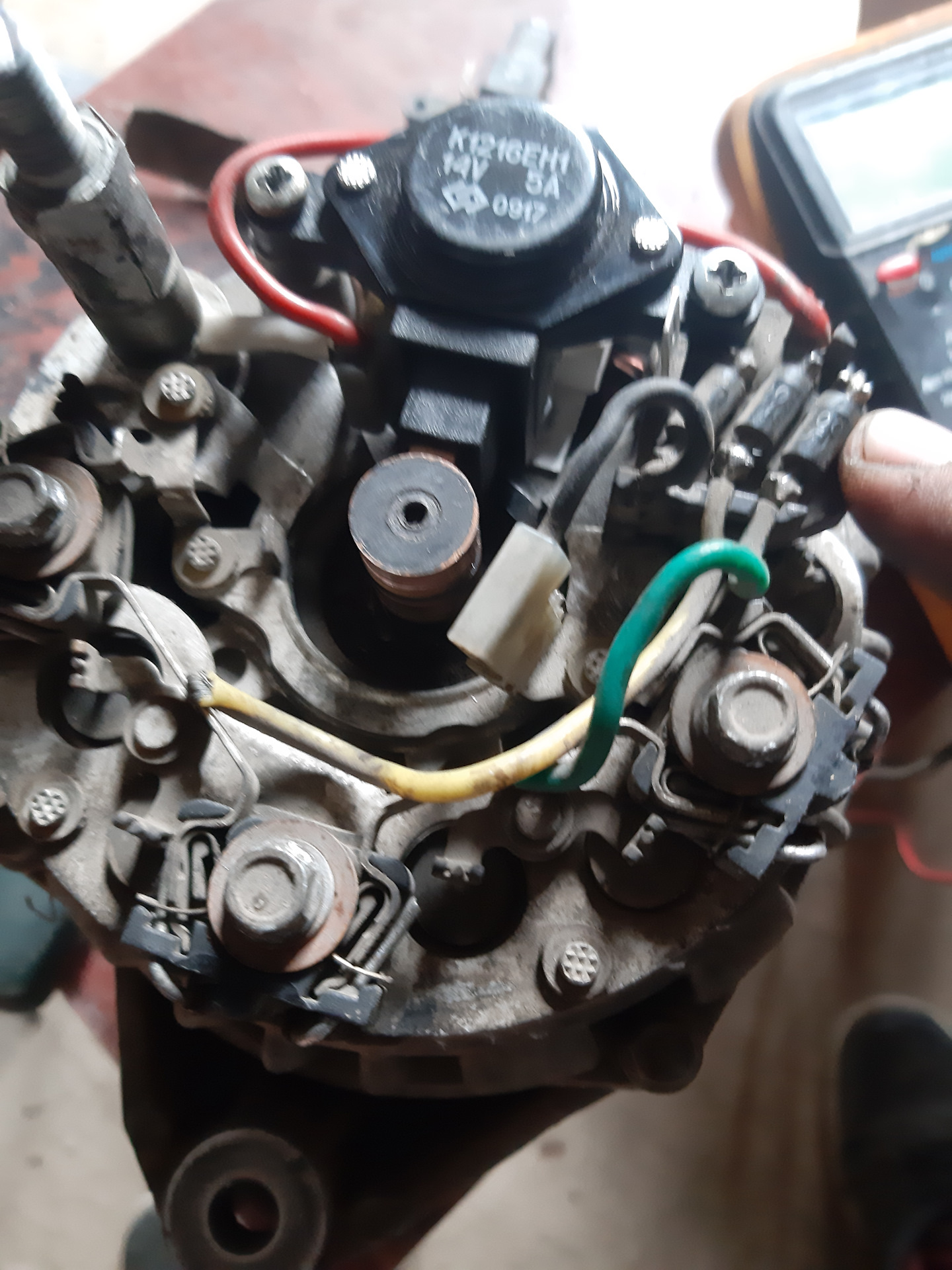

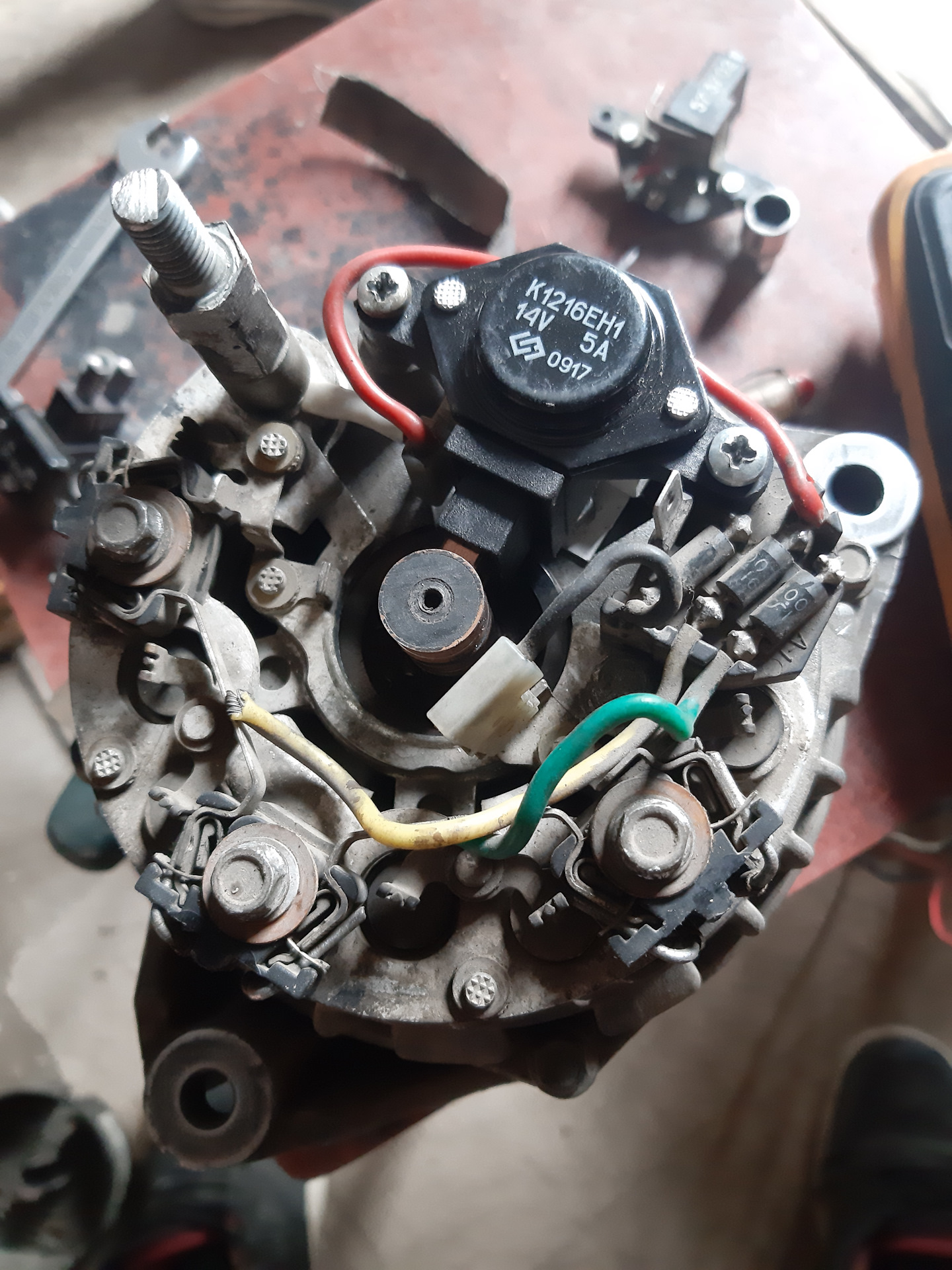

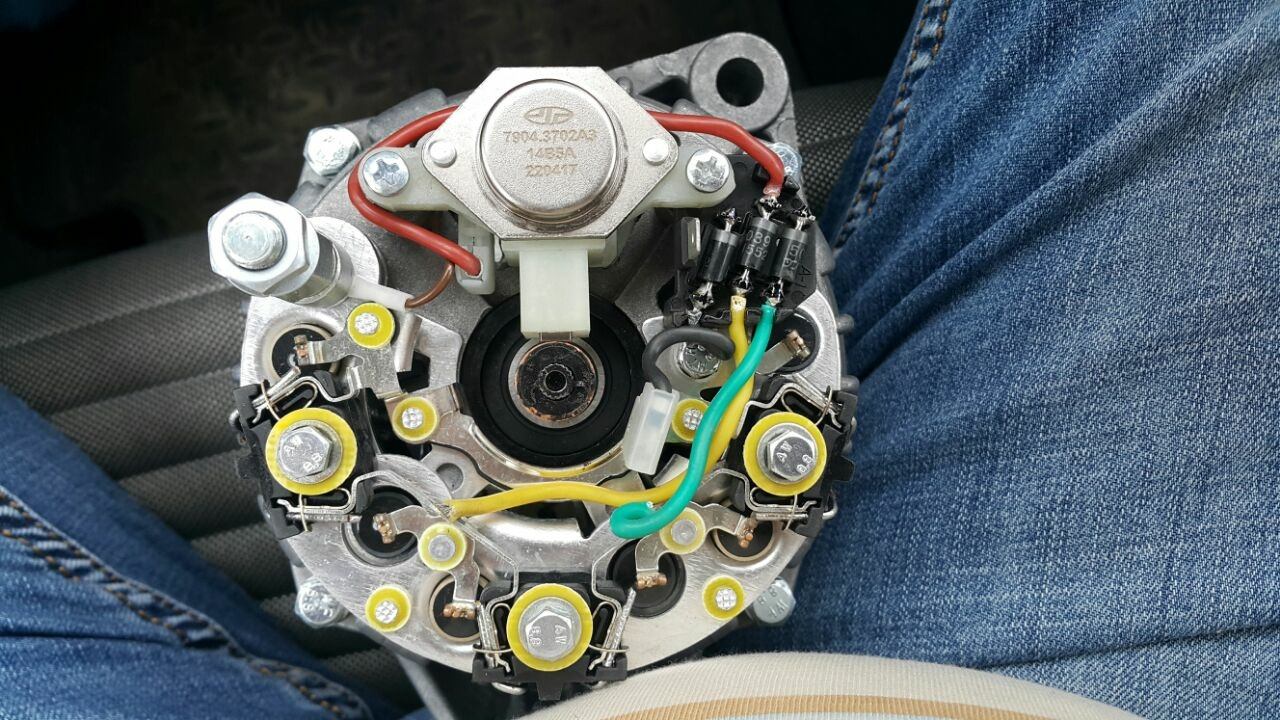

При подмене щеток регулятор напряжения снимается совместно с ними в сборе. При всем этом снимается минусовая клемма аккумулятора и отсоединяются провода, которые идут от кожуха генератора.

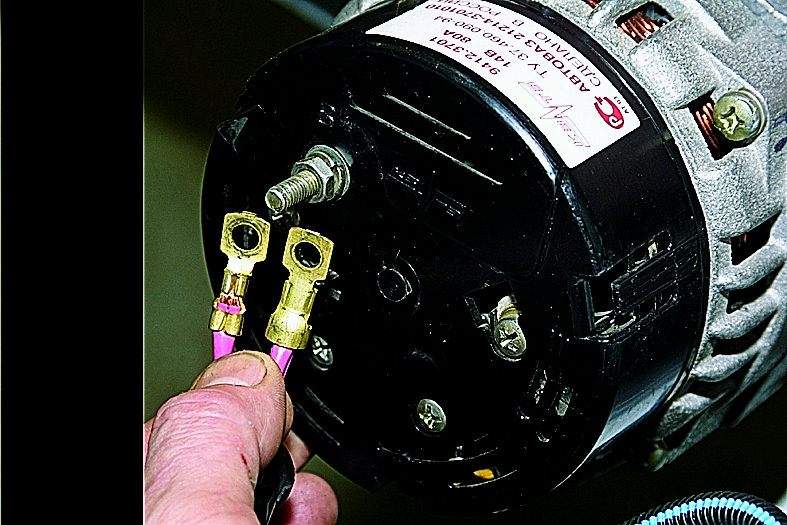

Позже отсоединяется колодка проводов. С их наконечников с положительным выводом, нужно снять резиновый колпачок, выполняющий защитные функции. Потом с данных проводов необходимо открутить гайку, при помощи которой они были прикреплены к блоку генератора, и снять их.

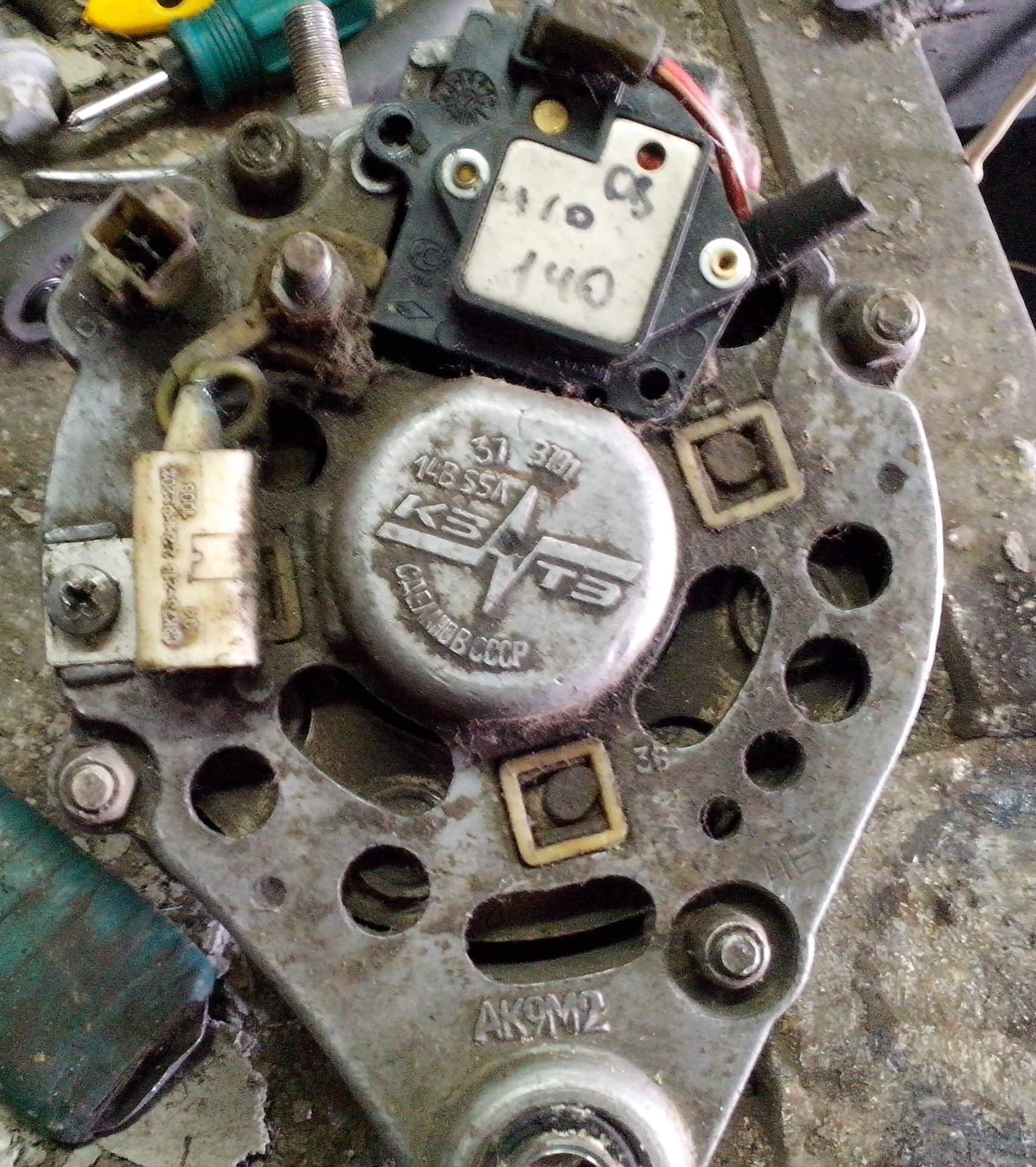

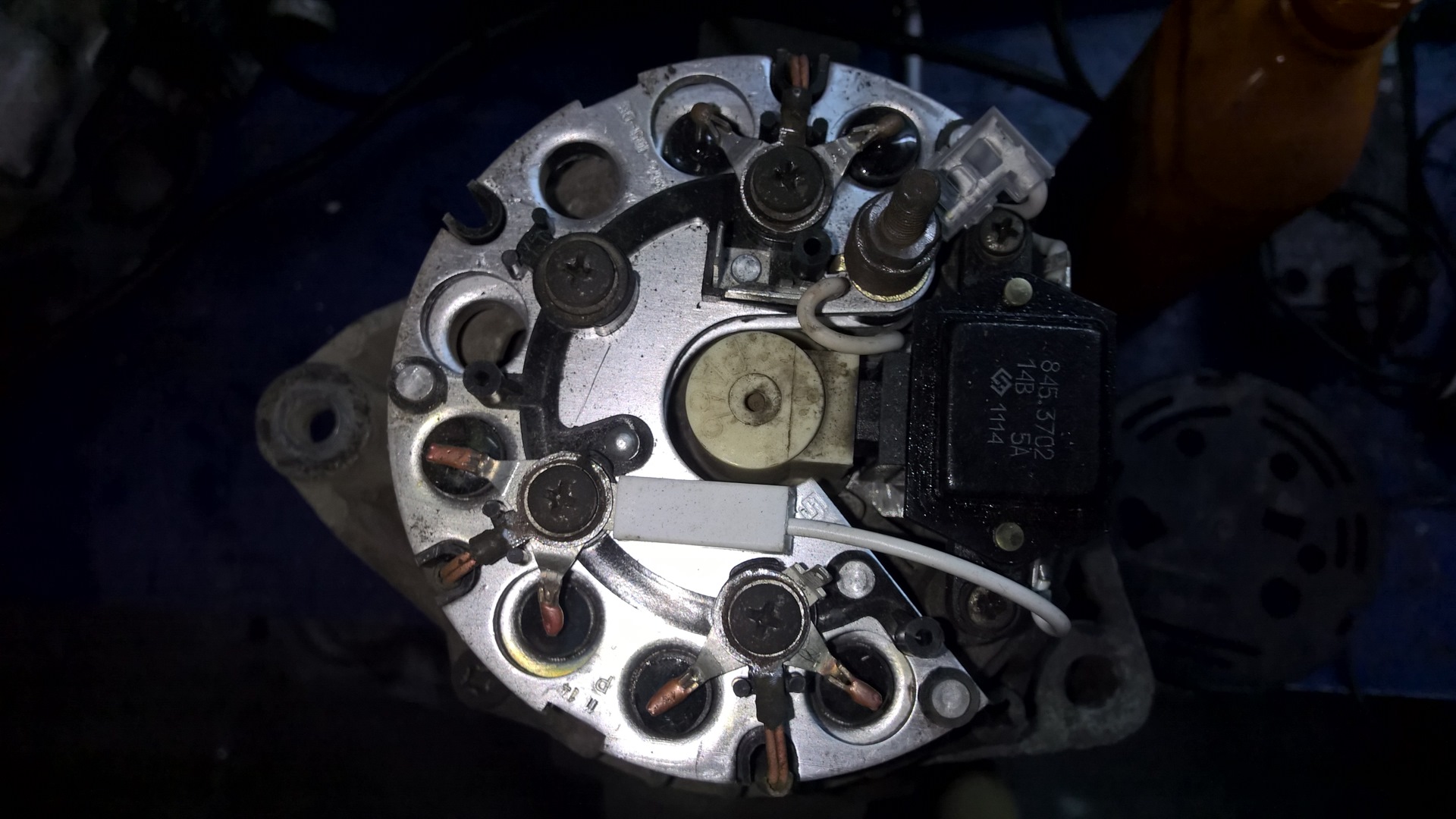

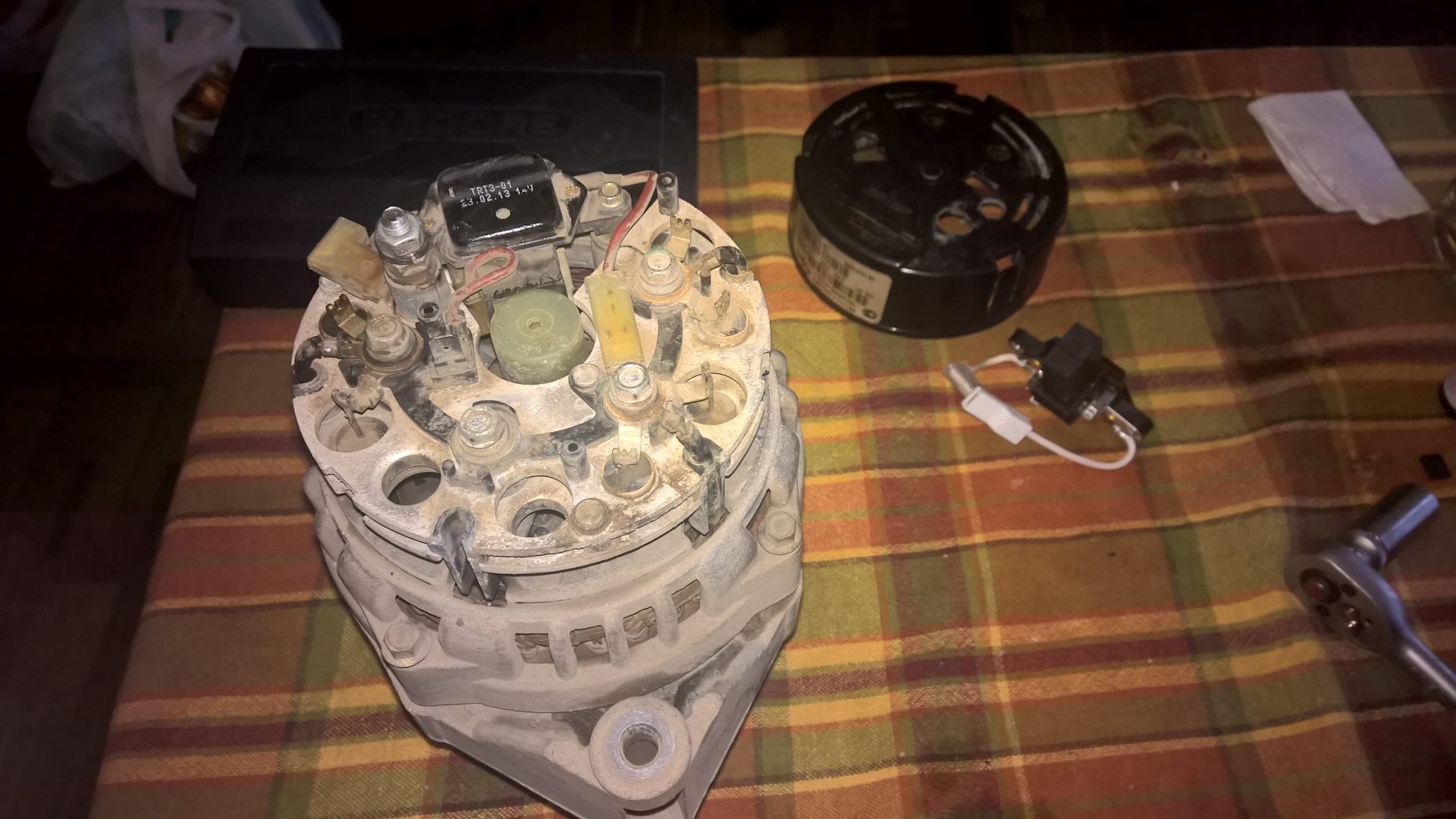

Отсоединив пружинные фиксаторы генератора, следует снять его темный кожух, изготовленный из пластика. При помощи крестовой отвертки открутить крепления регулятора напряжения. Достать его в комплекте со щетками. Потом отключить колодку проводов от него.

Поменять щетки генератора и установить вспять, придерживаясь оборотного порядка.

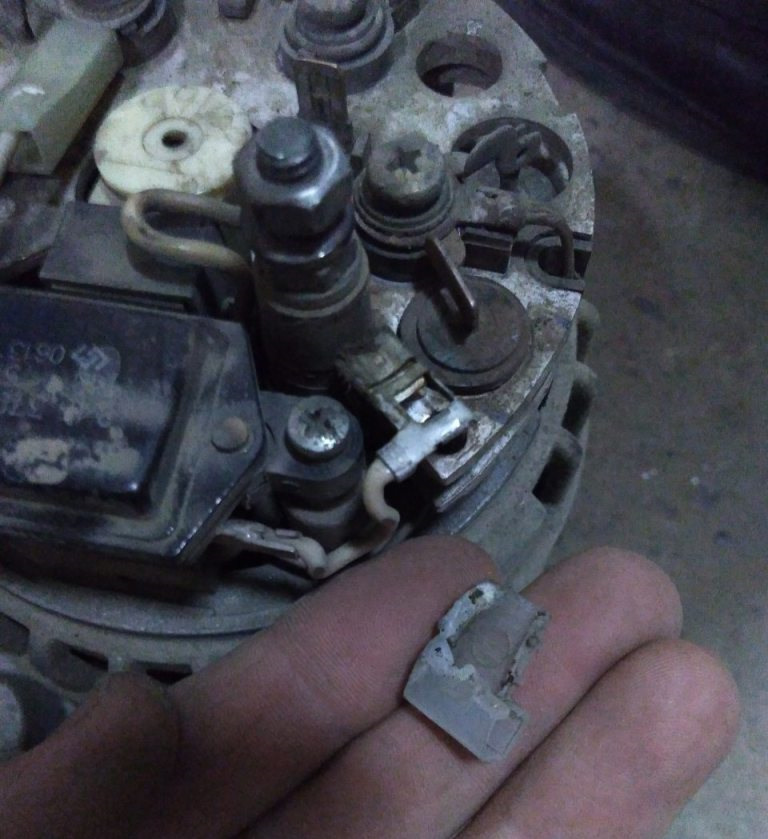

При длине стержней щеток наименее 0,5 мм, они подлежат подмене. Но если щетки в рабочем состоянии, а генератор «Нива Chevrolet» не подает заряд, нужно проверить работу регулятора напряжения и цепи от регулятора до щеток.

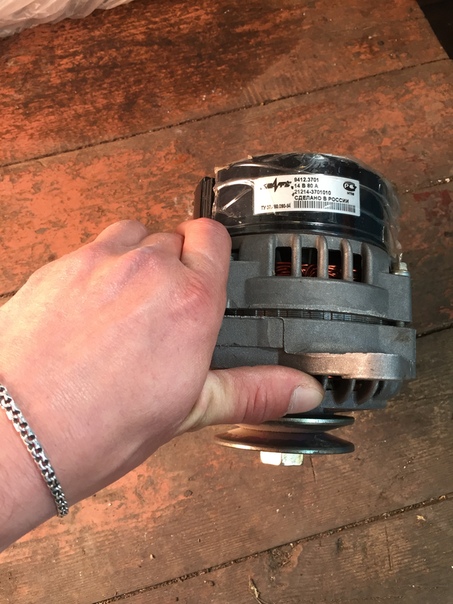

Причины замены генератора

Одна из обстоятельств, когда подмена генератора на «Chevrolet Нива» просто нужна — это повреждение обмоток. Если это случилось, то нужна либо перемотка, либо придется получать новый генератор. Может, ремонт обойдется мало дешевле, но гарантий о качественности перемотки и бесперебойном поступлении тока на аккумулятор для вас никто не даст.

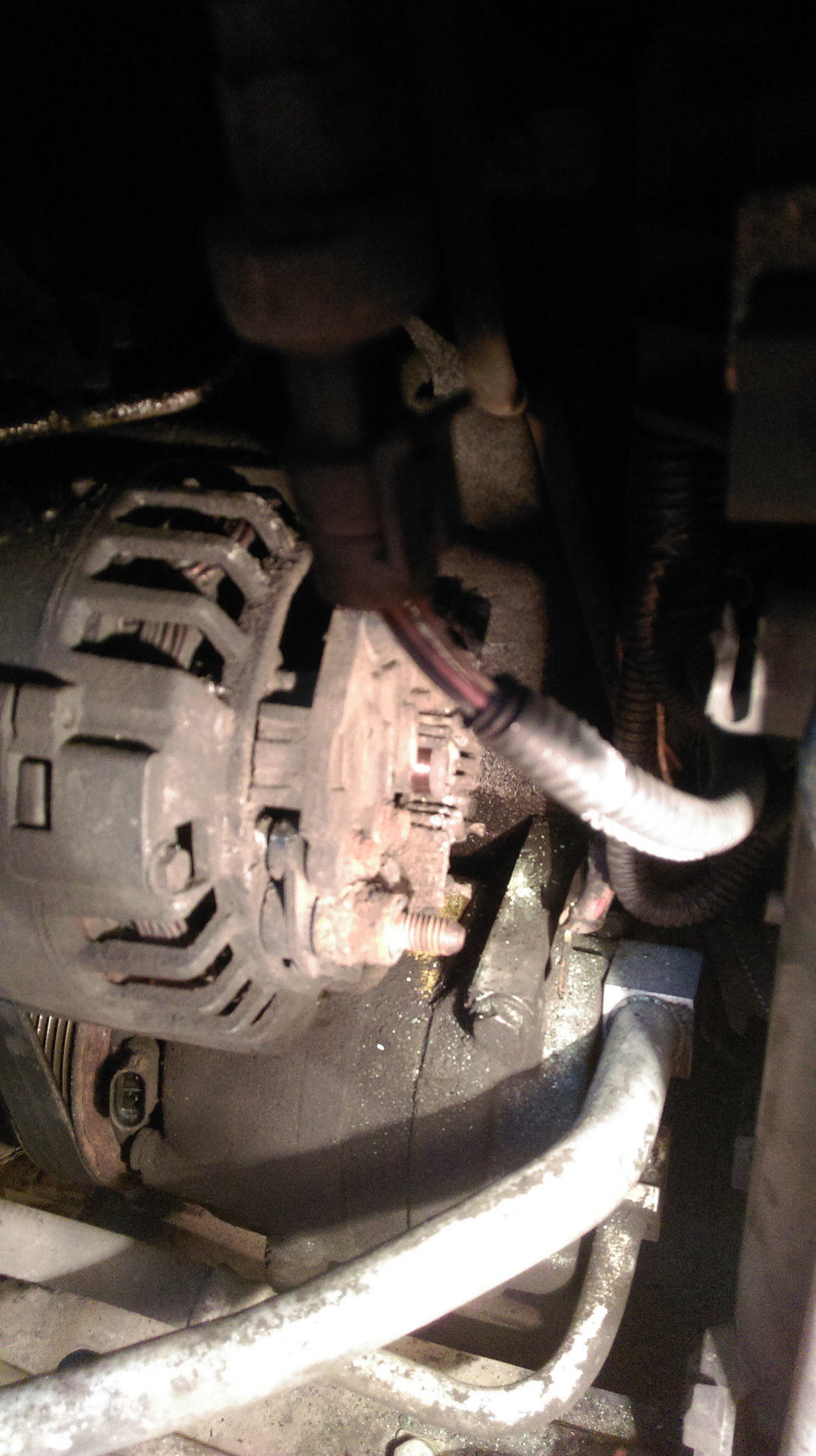

Снятие генератора

Для такового процесса нужно взять крестообразную отвертку. Не считая того, нужно прибегнуть к помощи авто тестера либо омметра, ключа на 10 и контрольной лампы.

Чтоб поменять генератор, его нужно достать с моторного отдела. Поначалу следует рассоединить провод и клемму аккума с отрицательным зарядом. Дальше разъединяют колодку с проводами и вывод генератора, и достают оттуда защитный чехол. Потом, открутив гайку, отсоединяют провода на контактном болте генератора. После этого откручивают болт, который закрепляет генератор на натяжной планке, и вытаскивают его. Также нужно открутить крепление, имеющее форму болта, понизу генератора.

Потом следует снять ремень. После удаления всех болтов, генератор необходимо вытащить из кронштейна, используя монтажную лопатку. Для установки нового нужно весь процесс пройти в оборотном порядке.

Заменив описываемое электромеханическое устройство, необходимо оглядеть ремень его привода и отрегулировать степень его натяжения. Но до того как поменять старенькый генератор «Нива Chevrolet» на новый, нужно убедиться в том, что подмена вправду нужна. Бывают случаи, когда ремонт можно сделать самому, не прибегая к помощи профессионалов.

Для того чтоб избежать неурядицы, необходимо отметить, как верно размещены крышки генератора. Дальше необходимо снять пластмассовый защитный кожух, отстегнув на нем три защелки. Регулятор напряжения и щеткодержатель снимают совместно. Для того чтоб высвободить выпрямительный блок и конденсатор, нужно отсоединить провода с клеммы регулятора. Обмотка статора имеет три вывода. И чтоб произвести операцию по извлечению выпрямительного блока и конденсатора, необходимо эти выводы малость согнуть. Поддев плоской отверткой со стороны, где размещены контактные кольца, снять крышку с генератора.

Зажав в тисках ротор генератора, откручивают крепление со шкива. Потом вынимают пружинную шайбу, шкив и упрямую шайбу. Позже вытаскивается аккуратненько ротор и дистанционное кольцо и проверяется их состояние. Если на кольце находятся следы повреждений, царапинки и приметно изношенное состояние — его необходимо отшлифовать обыкновенной шкуркой. При нехорошем итоге, кольцо шлифуют на токарном станке с удалением маленького слоя металла.

Соединив ротор с контактными кольцами, инспектируют тестером сопротивление его обмотки. Если проводка порвана, на приборе видно нескончаемое показание. По этой причине ротор подлежит подмене.

Чтоб проверить, замыкает обмотка ротора либо нет, необходимо контрольную лампу включить в сеть, по которой идет переменный ток 220 В. Один провод лампы присоединяют к ротору, ко второму по очереди подключают каждое кольцо. Если лампа зажигается — нужна подмена ротора.

Настоящим фаворитом среди внедорожников на современном автомобильном рынке страны выступает автомобиль «Нива Шевроле». Он сочетает в себе превосходные качества как туристического внедорожника, так и автомобиля для семейных поездок. Благодаря небольшому весу и коротким свесам, «Нива Шевроле» может ездить по бездорожью и бродам. Он с легкостью преодолевает крутые подъемы.

Но система электроники является одним из самых уязвимых мест автомобиля. При регулярном осмотре электроэлементов, при своевременном удалении с них грязи и влаги, ремонт не потребуется даже на протяжении всей эксплуатации автомобиля.

Работа генератора

За надежную и качественную работу системы электроники отвечает генератор «Нива Шевроле». Хозяину следует вовремя выявить возможные неисправности и провести качественный ремонт, так как функционирование всех осветительных приборов зависит от его исправного состояния. Также это влияет и на заряд аккумулятора. Непрерывная подача тока обеспечивается генератором.

Хоть он имеет небольшие габариты, генератор обладает большой прочностью. Чтобы не возникла поломка и не вышел из строя автомобильный регулятор, владелец должен соблюдать правила эксплуатации автомашины.

Особое внимание следует обращать на то, как работает генератор «Нива Шевроле». Неисправности, которые привели к сбою в его работе, можно определить на автомобильной диагностике. А ремонт полностью зависит от степени сложности поломки.

Неисправности, что случаются в работе генератора

Генератор «Нива Шевроле», фото которого предоставлено в нашей статье, может иметь следующие неисправности:

  • поврежден или полностью изношен шкив;
  • изношены токосъёмные щетки;
  • поломка выпрямителя;
  • поломка регулятора напряжения;
  • изношен коллектор;
  • изношен или полностью разрушен подшипник;
  • повреждены провода зарядной цепи.

Владельцу автомобиля необходимо ознакомиться с основными причинами, при которых возникают неисправности генератора. Кроме того, необходимо знать и способы устранения этих поломок, а также меры профилактики, чтобы их предотвратить.

Генератор «Нива Шевроле»

В зависимости от вида тока, генераторы бывают постоянного и переменного тока. Владельцы названного автомобиля иногда не знают, а для этой модели применяют какие генераторы? «Ниву Шевроле» обеспечили электромеханическим устройством переменного тока. Здесь встроен диодный мост — выпрямитель. Чтобы обеспечить работой электропотребители, он преобразовывает переменный ток в постоянный. Диодный мост с генератором представляют собой один механизм, они могут быть расположены как в корпусе, так и в крышке генератора.

На работу последнего влияет скорость движения автомобиля и обороты его двигателя, так как генератор соединен ремнем с его коленным валом. Чтобы отрегулировать выдаваемый ток, установлен реле-регулятор напряжения. Кроме того, в современных генераторах встроены интегральные регуляторы напряжения.

Генератор «Нива Шевроле» может быть подвержен следующим неисправностям:

Если неисправность механического вида, то к ней относят поломку крепления, корпуса, неисправное состояние прижимных пружин, подшипников, ременного привода или другие поломки, которые не связаны с электрикой.

При первом виде неисправностей возможны обрывы обмотки, выгорание или износ щетки, может пробивать ротор, а между витками возникать замыкание. Могут оказаться в неисправном состоянии диодный мост и реле-регулятор.

Иногда появляются признаки, указывающие, что генератор «Нива Шевроле» в неисправном состоянии, но эту проблему могут вызвать совершенно другие поломки.

Признаки неисправности генератора

Как правило, признаков неисправности генератора несколько:

  1. При рабочем двигателе контрольная лампа разряда аккумулятора мигает или постоянно, без перерыва горит.
  2. Автомобильные фары тусклого цвета, а при работе двигателя происходит дребезжание звукового сигнала или он совсем тихий.
  3. Аккумуляторная батарея быстро теряет заряд.
  4. С увеличением количества оборотов значительно меняется яркость фар.

Ремень генератора «Нива Шевроле»

Чтобы не попасть в неприятную ситуацию, необходимо следить, чтобы ремень генератора «Шевроле Нива» находился в рабочем состоянии. Так, наличие механического повреждения шкива может привести к повреждению ремня, как следствие, он может оборваться.

Замена ремня генератора

Чтобы поменять ремень генератора «Шевроле Нива», надо воспользоваться следующими инструментами:

В автомобиле «Нива Шевроле» замена ремня генератора происходит следующим образом:

  1. Нужно снять разъем с датчика положения коленвала.
  2. Отвинтить и вынуть болт, которым крепится датчик.
  3. Гайку, прикрепляющую генератор, нужно немного ослабить и сдвинуть его к блоку. При смещенном генераторе его ремень ослабится и снимется без проблем.
  4. С помощью домкрата, установленного с той стороны, где размещен генератор, поднять машину, включив первую передачу.
  5. Потянуть за ремень, чтобы он отошел от шкива помпы. Покрутить колесо, чтобы на шкив перешло место оттяжки.
  6. Затем снять ремень с других шкивов.
  7. Новый вначале нужно надеть на шкив генератора и шкив коленвала, и только потом набросить на шкив помпы.
  8. Поворачивать колесо до тех пор, пока ремень не окажется на шкиве.
  9. Поставить генератор на место, и натянув ремень, прикрепить его гайкой к кронштейну.
  10. Поставить на место датчик положения коленвала.

Процесс по замене ремня генератора закончен.

Ролик генератора

Натяжение ремня влияет на работу генератора. А ролик генератора «Шевроле Нива» регулирует его. Во время эксплуатации автомобиля необходимо следить, чтобы ролик был в исправном состоянии. При появлении малейшей подозрительности на поломку «Нива Шевроле» подлежит ремонту.

Как заменить ролик натяжения

Устройство ролика генератора довольно простое. Подшипник — его главная деталь. При ослаблении или замедлении ремня, необходимо проверить сам подшипник, прокрутив его вручную. У исправного ролика вращение тихое, отсутствуют рывки и закусывания. При неисправном состоянии ролика, необходимо провести его замену, что возможно даже в гараже, с минимальным набором приспособлений.

Монтировку или другой инструмент, который сможет воспрепятствовать движению коленчатого вала, установить так, чтобы диск сцепления был заблокирован. Ослабив болт, которым крепится ролик, снять напряжение, поступающее на ремень. Выкрутив полностью осевой болт, ролик натяжения снимают. Затем производят установку нового ролика и регулируют натяжение ремня.

Заменив ролик, нужно провести повторный осмотр и проверить его работу. В руководстве по эксплуатации есть подробная инструкция, касающаяся описанной проблемы.

Щетки генератора

К просадке напряжения в электрической системе автомобиля могут привести изношенные щетки генератора «Шевроле Нива». Это считается одной из основных и частых причин данного вида неисправности. Но так как генератор имеет простую конструкцию, и к нему легко добраться, произвести замену его щеток может даже неопытный автолюбитель.

Основными признаками неисправности щеток считаются:

  • в напряжении происходят просадки;
  • не держит заряд аккумулятор;
  • слабый свет фар ночью, моргание;
  • магнитола отключается и др.

Обычно при прохождении техосмотра редко проверяют мелкие элементы генератора. Поэтому изношенные щетки могут напомнить о себе неожиданно. Но прежде чем решить, что замена щеток генератора «Нива Шевроле» необходима, нужно выяснить, нет ли других неисправностей, которые могут вызвать подобные признаки. И только убедившись, можно разбирать корпус генератора.

Замена щетки генератора

При замене щеток регулятор напряжения снимается вместе с ними в сборе. При этом снимается минусовая клемма аккумулятора и отсоединяются провода, которые идут от кожуха генератора.

Потом отсоединяется колодка проводов. С их наконечников с положительным выводом, необходимо снять резиновый колпачок, выполняющий защитные функции. Затем с данных проводов нужно открутить гайку, с помощью которой они были прикреплены к блоку генератора, и снять их.

Отсоединив пружинные фиксаторы генератора, следует снять его черный кожух, сделанный из пластика. С помощью крестовой отвертки открутить крепления регулятора напряжения. Достать его в комплекте со щетками. Затем отключить колодку проводов от него.

Заменить щетки генератора и установить назад, придерживаясь обратного порядка.

При длине стержней щеток менее 0,5 мм, они подлежат замене. Но если щетки в рабочем состоянии, а генератор «Нива Шевроле» не подает заряд, необходимо проверить работу регулятора напряжения и цепи от регулятора до щеток.

Причины замены генератора

Одна из причин, когда замена генератора на «Шевроле Нива» просто необходима — это повреждение обмоток. Если это случилось, то нужна или перемотка, или придется приобретать новый генератор. Может, ремонт обойдется немного дешевле, но гарантий о качественности перемотки и бесперебойном поступлении тока на аккумулятор вам никто не даст.

Снятие генератора

Для такого процесса необходимо взять крестообразную отвертку. Кроме того, необходимо прибегнуть к помощи автомобильного тестера или омметра, ключа на 10 и контрольной лампы.

Чтобы поменять генератор, его необходимо достать с моторного отсека. Сначала следует рассоединить провод и клемму аккумулятора с отрицательным зарядом. Далее разъединяют колодку с проводами и вывод генератора, и достают оттуда защитный чехол. Затем, открутив гайку, отсоединяют провода на контактном болте генератора. После чего откручивают болт, который закрепляет генератор на натяжной планке, и вытаскивают его. Также необходимо открутить крепление, имеющее форму болта, внизу генератора.

Затем следует снять ремень. После удаления всех болтов, генератор нужно вынуть из кронштейна, используя монтажную лопатку. Для установки нового необходимо весь процесс пройти в обратном порядке.

Заменив описываемое электромеханическое устройство, нужно осмотреть ремень его привода и отрегулировать степень его натяжения. Но прежде чем поменять старый генератор «Нива Шевроле» на новый, необходимо убедиться в том, что замена действительно необходима. Бывают случаи, когда ремонт можно сделать самому, не прибегая к помощи специалистов.

Для того чтобы избежать путаницы, нужно отметить, как правильно расположены крышки генератора. Далее нужно снять пластмассовый защитный кожух, отстегнув на нем три защелки. Регулятор напряжения и щеткодержатель снимают вместе. Для того чтобы освободить выпрямительный блок и конденсатор, необходимо отсоединить провода с клеммы регулятора. Обмотка статора имеет три вывода. И чтобы произвести операцию по извлечению выпрямительного блока и конденсатора, нужно эти выводы немного согнуть. Поддев плоской отверткой со стороны, где расположены контактные кольца, снять крышку с генератора.

Зажав в тисках ротор генератора, откручивают крепление со шкива. Затем вынимают пружинную шайбу, шкив и упорную шайбу. Потом вытаскивается аккуратно ротор и дистанционное кольцо и проверяется их состояние. Если на кольце присутствуют следы повреждений, царапины и заметно изношенное состояние — его нужно отшлифовать обычной шкуркой. При плохом результате, кольцо шлифуют на токарном станке с удалением небольшого слоя металла.

Соединив ротор с контактными кольцами, проверяют тестером сопротивление его обмотки. Если проводка порвана, на приборе видно бесконечное показание. По этой причине ротор подлежит замене.

Чтобы проверить, замыкает обмотка ротора или нет, нужно контрольную лампу включить в сеть, по которой идет переменный ток 220 В. Один провод лампы присоединяют к ротору, ко второму по очереди подключают каждое кольцо. Если лампа загорается — необходима замена ротора.

Держатель щетки коллектора генератора

Поиск

span {text-overflow: ellipsis; display: inline-block; max-width: 90%; overflow: hidden; position: relative; padding-left: 4px} .addsearch-active-filters .item button {border: none; background : transparent; cursor: pointer; font-size: 14px; padding: 0 .5em} @media screen и (max-width: 480px) {. addsearch-active-filters .item {padding: 4px 6px; font-size: 14px } .addsearch-active-filters.кнопка элемента {font-size: 18px} .addsearch-active-filters .item button [data-clearall = true] {font-size: 16px; padding: 1px 6px; margin-left: 0}}. addsearch-filters-tabs кнопка, .addsearch-filters-tags кнопка {-webkit-appearance: none; -moz-appearance: none; margin: 0; padding: .5em 1.5em; display: inline-block; cursor: pointer; background: #fff} .addsearch-filters-tabs .tabs {display: block; text-align: left; display: -webkit-box; display: flex; -webkit-box-orient: horizontal; -webkit-box-direction: normal; flex- direction: row; flex-wrap: nowrap}.addsearch-filters-tabs .tabs button {border: 1px solid #dedede; border-right: 0; font-size: 16px; float: left} .addsearch-filters-tabs .tabs button.active {background-color: #eee } .addsearch-filters-tabs .tabs button: first-child {border-radius: 5px 0 0 5px} .addsearch-filters-tabs .tabs button: last-child {border-radius: 0 5px 5px 0; border-right : 1px solid #dedede} @media (max-width: 960px) {. Addsearch-filters-tabs .tabs {overflow-x: scroll; white-space: nowrap; padding: 0 0 10px} .addsearch-filters-tabs. кнопка вкладок {padding: 7px 15px; font-size: 14px}}.addsearch-filters-tabs .tabs: after {content: «»; visibility: hidden; display: block; height: 0; clear: both} .addsearch-filters-tags button {margin: 2px 0; border-radius: 5px; border: 1px solid #dedede; font-size: 12px; padding: .25em .75em; text-transform: uppercase; color: # 444} экран @media и (max-width: 960px) {. addsearch-filters-tags кнопка {font-size: 14px; padding: 6px 8px}}. addsearch-filters-tags button.active {background-color: #eee} .addsearch-filters-checkboxgroup label, .addsearch-filters-radiogroup label {display: block; display: -webkit-box; display: flex; -webkit-box-align: center; align-items: center; padding: 2px 0} @media (max-width: 960px) {.addsearch-filters-checkboxgroup label, .addsearch-filters-radiogroup label {padding: 4px 0}}. addsearch-filters-checkboxgroup input, .addsearch-filters-radiogroup input {margin-right: 8px} . addsearch-filters-radiogroup input {margin: 0 8px 0 0} .addsearch-filters-checkboxgroup input [type = checkbox] {margin-right: 7px} .addsearch-filters-range label {display: block; padding: 4px 0} .addsearch-filters-range input {width: 30%}. addsearch-filters-range input [data-valid = false] {border-color: red} .addsearch-autocomplete {position: absolute; background-color: #fff; min-wi]]>

В магазине щетки для генераторов постоянного тока — суперскидки на щетки для генераторов постоянного тока в магазине AliExpress

Отличные новости !!! Вы находитесь в нужном месте для щеток генератора постоянного тока.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие щетки для генераторов постоянного тока должны в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели щетку для генератора постоянного тока на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в щетках для генераторов постоянного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести dc generator brush по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

💎 25 кистей Photoshop от наших любимых авторов

Нет результата

Просмотреть все результаты

Нет результата

Просмотреть все результаты

Нет результата

Просмотреть все результаты

Очистите свой набор инструментов, я здесь с лучшими кистями Photoshop, которые у вас когда-либо были.

PPT — DC Generator PowerPoint Presentation, free download

  • DC Generator Типы генераторов: Генераторы обычно классифицируются в зависимости от того, как возбуждаются их поля. Классификация генераторов постоянного тока представлена ​​следующим образом:

  • Рис. 26.41. Эквивалентная схема генератора с независимым возбуждением.Генераторы можно разделить на: Генераторы с раздельным возбуждением: Генераторы с раздельным возбуждением — это генераторы, полевые магниты которых питаются от независимого внешнего источника постоянного тока. Это схематично показано на рис. 26.41 (или эквивалентной схеме). Самовозбуждающийся генератор: самовозбуждающиеся генераторы — это те, чьи полевые магниты возбуждаются током, производимым самими генераторами. Из-за остаточного магнетизма в полюсах всегда присутствует некоторый поток. Когда якорь вращается, некоторые эл.м.ф. и, следовательно, создается некоторый наведенный ток, который частично или полностью проходит через катушки возбуждения, тем самым усиливая остаточный полюсный поток.

  • Рис. 26.42. Рис. 26.43 Существует три типа генераторов с самовозбуждением, названных в соответствии с тем, как их катушки возбуждения (или обмотки) соединены с якорем. (а) Генератор с шунтирующей обмоткой: обмотки возбуждения подключаются параллельно или параллельно проводникам якоря, и на них подается полное напряжение генератора.Схематически это показано на рис. 26.42. (b) Генератор с последовательной обмоткой: в этом случае обмотки возбуждения соединяются последовательно с проводниками якоря. Схематически это показано на рис. 26.43.

  • Короткошунтирующий генератор Составной обмотки: это комбинация нескольких серий и нескольких шунтирующих обмоток. В составном генераторе шунтирующее поле сильнее последовательного. Генераторы со смешанной обмоткой бывают двух типов: (a) Короткошунтирующие, где шунтирующее поле и якорь соединены параллельно, а это соединение последовательно с последовательным полем.(b) Длинный шунт, где поле и якорь соединены последовательно, и это соединение параллельно шунтирующему полю.

  • Когда последовательное поле помогает шунтировать шунтирующее поле, генератор называется коммутативным составным. С другой стороны, если последовательное поле противостоит шунтирующему полю, генератор называется дифференциально составным. В зависимости от характеристик нагрузки и относительного дополнительного вспомогательного потока, создаваемого последовательным полем, кумулятивные составные генераторы (длинные или короткие) делятся на три типа.Эти типы называются: (i) избыточным составом, (2) плоским составом и (iii) неполным составом. Большинство коммерческих составных динамо-машин постоянного тока обычно поставляются производителем как сверхмощные. Степень сложения (выше, ниже и ниже) можно регулировать с помощью дивертора, который шунтирует поле серии.

  • Рис. (A) Кумулятивный составной генератор с длинным шунтом и дивертором . Рис. (B) Кумулятивный составной генератор с коротким шунтом и дивертором. Дивертер: Дивертер — это переменное сопротивление, шунтирующее последовательное поле составного генератора для регулирования степени смешения для получения желаемого регулирования напряжения.Дивертер используется для управления и создания достаточного повышения напряжения на генераторе для компенсации падения напряжения в линиях при полной нагрузке. На следующих рисунках показано подключение дивертора в кумулятивном составном генераторе с длинным и коротким шунтом.

  • Падение контакта щетки Падение напряжения на сопротивлении контакта щетки, когда ток проходит от сегментов коллектора к щеткам и, наконец, к внешней нагрузке. Его значение зависит от силы тока и величины контактного сопротивления. Эта капля обычно небольшая и включает кисти обеих полярностей. Однако на практике предполагается, что падение при контакте с щеткой имеет следующие постоянные значения для всех нагрузок. 0,5 В для металло-графитовых щеток. 2,0 В для угольных щеток.

  • Создано E.M.F. или уравнение ЭДС генератора Пусть, = поток / полюс в Вебере, Z = общее количество проводников якоря или Z = количество пазов количество проводов / паз, P = количество полюсов генератора, A = нет .. параллельных путей в якоре, для намотки внахлест, A = mP, для волновой обмотки = 2 м, m = кратность (например, m = 3 для тройной обмотки) N = вращение якоря в оборотах в минуту (об / мин) E = e.м.ф. индуцированная на любом параллельном пути в якоре Eg = ЭДС, генерируемая на любом из параллельных путей, т. е. E.

  • Средняя ЭДС сгенерировано / проводник = вольт (поскольку n = 1) Теперь, отсечение потока / проводник за один оборот Wb E.M.F. генерируемый / проводник: вольт В общем, генерируемая ЭДС: вольт Число оборотов в секунду = N / 60 Итак, время одного оборота, dt = 60 / N секунда Следовательно, согласно закону электромагнитной индукции Фарадея, No. количество проводников (последовательно) на параллельный путь = Z / A Для одностороннего генератора с круговой обмоткой: m = 1 и A = mP = P, тогда

  • Для дуплексного генератора с круговой обмоткой: m = 2 и A = mP = 2P, затем Для тройного генератора с нахлесточной обмоткой: m = 3 и A = mP = 3P, затем для генератора с односторонней обмоткой: m = 1 и A = 2m = 2, тогда Для дуплексного генератора с волновой обмоткой: m = 2 и A = 2m = 4, затем Для тройного волнового генератора: m = 3 и A = 2m = 6, тогда

  • Угловая скорость или скорость могут быть записаны как: Таким образом, из приведенного выше уравнения получаем: где, N — в об / мин, где N — в об / с Сгенерированный e.м.ф. в терминах угловой скорости может быть записано как: Для данной машины постоянного тока Z, P и A постоянны. Следовательно, полагая Ka = ZP / A, мы получаем: Из приведенного выше уравнения видно, что генерируемая ЭДС прямо пропорциональна потоку () и скорости (N).

  • Рис. 26.46. Пример 26.3. Шунтирующий генератор выдает 450 А при 230 В, а сопротивление шунтирующего поля и якоря составляет 50 Ом и 0,03 Ом соответственно. Рассчитайте сгенерированную ЭДС .. Решение: Схема генератора показана на рис.26,46. Дано, Vt = 230V, IL = 450A, Rsh = 50, Ra = 0,03. Например =? Ток через шунтирующую обмотку возбуждения Ish = 230/50 = 4,6 A. Ток нагрузки IL = 450 A Итак, ток якоря, Ia = IL + Ish = 450 + 4,6 = 454,6 A Падение напряжения на якоре, IaRa = 454,60,03 = 13,6 В Теперь, ЭДС генерируется в якоре: Eg = напряжение на клеммах (Vt) + падение якоря (IaRa) = 230 + 13,6 = 243,6 В

  • Пример 26.4 Составной генератор с длинным шунтом обеспечивает ток нагрузки 50 А при 500 В и имеет якорь , последовательное сопротивление поля и сопротивление шунтирующего поля 0.05, 0,03 и 250 соответственно. Рассчитайте генерируемое напряжение и ток якоря. Обеспечьте 1 В на щетку для падения контакта. Рис. 26.47 Решение: Схема генератора показана на Рис. 26.47. Учитывая, что Vt = 500V, IL = 50A, Ra = 0,05, Rse = 0,03, Rsh = 250 и общее падение кисти = 21 = 2 V. Eg =? и Ia = ?. Ток через шунтирующую обмотку возбуждения Ish = 500/250 = 2 А. Ток через якорь и последовательное поле составляет Ia = 50 + 2 = 52 А Падение напряжения на якоре и последовательной обмотке возбуждения = 52 (0.05 + 0,03) = 4,16 В Падение напряжения на щетках = 21 = 2 В Теперь, например, Eg = Vt + (IaRa + Series drop) + падение на щетке = 500 + 4,16 + 2 = 506,16 В

  • Рис. 26.48 короткое — Шунтирующий пример 26.5. Составной генератор с коротким шунтом обеспечивает ток нагрузки 30 А при 220 В и имеет сопротивление якоря, последовательного поля и шунтирующего поля 0,05 Ом, 0,3 Ом и 200 Ом соответственно. Рассчитайте наведенную ЭДС. и ток якоря. Допускается падение напряжения контакта 1,0 В на щетку. Решение: Схема генератора показана на рис.26,48. Учитывая, что Vt = 220 В, IL = 30 A, Ra = 0,05 Ом, Rse = 0,3 Ом, Rsh = 200 Ом и общее падение напряжения кисти = 21 = 2 В. Eg =? и Ia = ?. Падение напряжения в последовательной обмотке = 300,3 = 9В Падение напряжения на шунтирующей обмотке = 220 + 9 = 229 В Ish = 229/200 = 1,145 А; Ia = 30 + 1,145 = 31,145 А IaRa = 31,145  0,05 = 1,56 В; Капля кисти = 21 = 2 В Теперь, Eg = Vt + IaRa + последовательная капля + капля кисти Eg = 220 + 1,56 + 9 + 2 = 232,56 В

  • Пример 26.6 В составном генераторе с длинным шунтом, напряжение на клеммах 230 В, когда генератор выдает 150 А.Определите (i) наведенную ЭДС, (ii) общую генерируемую мощность и (iii) распределение этой мощности. Учитывая, что шунтирующее поле, последовательное поле, сопротивление дивертора и якоря составляют 92 Ом, 0,015 Ом, 0,03 Ом и 0,032 Ом соответственно. Рис. 26.49 Решение: Схема генератора показана на Рис. 26.49. Дано: Vt = 230 В, IL = 150 А, Rsh = 92 Ом, Rse = 0,015 Ом, Rd = 0,03 Ом, Ra = 0,032 Ом. Например =? Общая выработанная мощность =? и Распределение генерируемой мощности = ?. Ish = 230/92 = 2,5 А; Ia = 150 + 2,5 = 152,5 A Поскольку последовательное сопротивление поля и сопротивление дивертора параллельны, их суммарное сопротивление = 0. 030,015 / (0,03 + 0,015) = 0,01 Ом. Общее сопротивление = 0,032 + 0,01 = 0,042 Ом; Падение напряжения = 152,50,042 = 6,4 В (i) напряжение, создаваемое якорем, Eg = 230 + 6,4 = 236,4 В (ii) общая мощность, генерируемая в якоре = EgIa = 236,4152,5 = 36051 Вт

  • Рис. 26.49 (iii) Общие потери = потеря мощности в якоре (Ia2Ra) + потери мощности в последовательном поле и диверторе (152,520,01) + мощность, рассеиваемая в шунтирующей обмотке (VtIsh) + мощность, передаваемая на нагрузку (230150) = 152,520,032 + 152,520,01 + 2300.01 + 230150 = 36051 Вт

  • Пример 26.7 Следующая информация дана для составного генератора с длинным шунтом мощностью 300 кВт, 600 В, сопротивление поля шунта = 75 °, сопротивление якоря, включая сопротивление щетки, = 0,03 , Сопротивление коммутирующей обмотки возбуждения = 0,011 Ом, сопротивление последовательного поля = 0,012 Ом, сопротивление дивертора = 0,036 Ом. Когда машина работает с полной нагрузкой, рассчитайте напряжение и мощность, генерируемые якорем. Рис. 26.50 Решение: Схема генератора показана на рис.26,50. Учитывая, Vt = 600V, выходная мощность: VtIL = 300kW, Rsh = 75, Ra = 0,03 Ом, Rcom = 0,011 Ом, Rse = 0,012, Rd = 0,036 ,. Например =? Вырабатываемая мощность = EgIa =? Выходной ток, IL = 300000Вт / 600В = 500А; Ish = 600/75 = 8А; Ia = 500 + 8 = 508 A Поскольку сопротивление последовательного поля и сопротивление дивертора параллельны, их общее сопротивление составляет [(0,0120,036) /0,048] = 0,009. Общее сопротивление цепи якоря = 0,03 + 0,011 + 0,009 = 0,05  Падение напряжения = 508 ± 0,05 = 25,4 В Напряжение, генерируемое якорем = 600+ 25,4 = 625,4 В Генерируемая мощность = 625.4508 = 317,700 Вт = 317,7 кВт.

  • Мы знаем, что Таким образом, Пример 26.8. Четырехполюсный генератор с волновой обмоткой якоря имеет 51 паз, каждый из которых содержит 20 проводников. Какое будет напряжение, генерируемое в машине при вращении со скоростью 1500 об / мин, при условии, что поток на полюс составляет 7,0 мВт · бар, и какое будет генерируемое напряжение, если генератор будет работать на триплексном круге? Решение: Дано  = 07,0 мВтб = 710-3 Втб; Z = 5120 = 1020; A = 2m = 2 1 = 2; P = 4; N = 1500 об / мин Мы знаем, что для намотки внахлест, A = mP = 34 = 12 Таким образом, для тройного генератора внахлест:

  • Рис. 26,53. Мы знаем, что это пример 26.11. 8-полюсный шунтирующий генератор постоянного тока с 778 проводниками якоря и работающий со скоростью 500 об / мин. Обеспечивает нагрузку с сопротивлением 12,5 Ом на клемме 250 В. Сопротивление якоря составляет 0,24 Ом, а сопротивление поля составляет 250 Ом. Найти ток якоря, наведенную э.д.с. и поток на полюс для (а) обмотки с волновым соединением и (b) трехфазной обмотки, соединенной внахлест. Решение: Схема генератора показана на рис. 26.53. Дано, P = 8, Z = 778, N = 500 об / мин, Vt = 250V, Ra = 0.24 Ом, Rsh = 250, Ia = ?, Eg =?  =? Ток нагрузки, IL = Vt / Ra = 250 / 12,5 = 20А; Ток шунта, Ish = Vt / Rsh = 250/250 = 1 А. Ток якоря, Ia = IL + Ish = 20 + 1 = 21 А; Индуцированная ЭДС = 250+ (210,24) = 255,04 В (a) Для волновой обмотки A = 2m = 2 (m = 1), Таким образом (b) Для тройной обмотки, соединенной внахлест, A = mP = 3 8 = 24, Таким образом,

  • Рис. 26.54. Пример 26.12: Генератор с независимым возбуждением, при работе 1000 об / мин подает 200 А при 125 В. Какой будет ток нагрузки, когда скорость упадет до 800 об / мин, если If (ток возбуждения) не изменится? При условии, что сопротивление якоря = 0.04 и падение кистей = 2В. Решение: Схема генератора показана на рис. 26.54. Учитывая, N1 = 1000 об / мин, Vt = 125V, IL = 200A, Ra = 0,04, падение щетки = 2V, Eg2 (при 800 об / мин) =? Сопротивление нагрузки, RL = 125/200 = 0,625 Eg1 (при 1000 об / мин) = 125 + 2000,04 + 2 = 135 В; N1 = 1000 об / мин

  • Рис. 26.54. Согласно уравнению генерируемого напряжения, получаем, что Таким образом, Eg2 (при 800 об / мин) = 135800 / 1000 = 108 В Если IL2 — это новый ток нагрузки, то напряжение на клеммах определяется как Vt2 = Eg- (IL2Ra + Brushes падение) 108-0.04 IL2-2 = 106-0.04 IL2. Итак, IL2 = Vt2 / RL = (106-0.04 IL2) /0.625; 0,625IL2 = 106-0,04 IL2; (0,625 + 0,04) IL2 = 106; 0,665IL2 = 106; IL2 = 106 / 0,665; IL2 = 159,398 A

  • Обратная сила или магнитное сопротивление В случае генератора постоянного тока, показанного на рис. 29.2, видно, что магнитный поток, создаваемый проводником, несущим ток якоря, создает силу. Эта сила имеет направление, противоположное направлению вращения якоря. Следовательно, это известно как обратная сила или магнитное сопротивление проводников.Именно против этого действия сопротивления на всех проводниках якоря должен работать первичный двигатель. Работа, проделанная для преодоления этого противостояния, преобразуется в электрическую энергию.

  • Реакция якоря Ток в якоре создает магнитный поток. Итак, взаимодействие между этим потоком и потоком основного поля называется реакцией якоря. Магнитное поле якоря имеет два эффекта: (i) оно размагничивает или ослабляет основной поток, что приводит к уменьшению генерируемого напряжения, и (ii) оно перекрестно намагничивает, что приводит к искрообразованию на щетках или искажает его.Когда к генератору не подключена нагрузка, ток в проводниках якоря равен нулю. В этих условиях в генераторе есть только одно магнитное поле, и это поле создается полюсами главного поля генератора.

  • Основное поле представлено стрелкой, которая указывает направление магнитного потока от северного полюса к южному полюсу, как показано на рис. 6.1. Теперь нагрузка подключена к генератору, и, конечно же, есть ток.Ток нагрузки — это ток в проводниках якоря, равный сумме токов, протекающих по параллельным путям в якоре. Рассмотрим рис. 6.2, на котором показано вращение якоря в магнитном поле и возникающий в результате ток якоря, когда к генератору подключена нагрузка. Когда ток течет через проводник, вокруг него создается магнитное поле, как показано на рис. 6.2.

  • Магнитный поток от проводников на левой стороне якоря и магнитный поток от проводников на правой стороне якоря вызывает результирующий магнитный поток в центре якоря, направленный вниз.Этот результирующий поток можно представить стрелкой, как показано, отмечая, что стрелка проходит как через верхнюю, так и через нижнюю щетки. Теперь внутри генератора есть два потока: один создается полюсами основного поля генератора, а другой — током в проводниках якоря. Эти два потока теперь объединяются, чтобы сформировать новый результирующий поток, как показано на рис. 6.3. Этот новый результирующий поток находится не в том же направлении, что и исходный поток основного поля, а проходит от кончика одного из полюсов через якорь к кончику другого полюса.

  • Проводники якоря теперь разрезают этот новый результирующий поток , который не совпадает с направлением потока основного поля, которое проводники разрезали изначально. Щетки должны быть расположены в точке минимального потока, который проходит под прямым углом к ​​направлению потока. Поскольку щетки располагались под прямым углом к ​​потоку основного поля, они, конечно же, не могли располагаться под прямым углом к ​​новому результирующему потоку. Когда щетки находятся на их нынешнем месте, они будут короткозамкнутыми катушками, в которых возникает индуцированное напряжение, вызывающее искрение на щетках, чрезмерный износ щеток и другие неблагоприятные условия.

  • Эффект смещения щеток Если щетки больше не находятся в точках минимального магнитного потока или магнитной нейтрали, как известны точки минимального магнитного потока, может показаться простым решением смещение щеток до тех пор, пока они не станут упадут на магнитную нейтраль, и тогда щетки снова окажутся в точках минимального магнитного потока. Только что было замечено, что направление результирующего потока зависит как от потока от полюсов основного поля, так и от потока, создаваемого током в проводниках якоря.Поток от полюсов основного поля довольно постоянен и останется постоянным, даже если генератор подает ток на нагрузку. Если ток нагрузки мал, ток якоря будет небольшим, и магнитный поток, создаваемый проводниками якоря, будет небольшим; следовательно, сдвиг результирующего потока будет мал по сравнению с потоком основного поля. Чем больше ток, подаваемый генератором, тем больше ток в проводниках якоря и, следовательно, тем больше магнитный поток, создаваемый проводниками якоря, что приводит к большему смещению в направлении результирующего потока. Следовательно, если щетки необходимо переместить в новое нейтральное положение, новое положение будет зависеть от нагрузки. При постоянно меняющейся нагрузке на генератор невозможно было заранее установить положение щеток и ожидать удовлетворительного результата.

  • На рис. 6.4 показано новое положение щеток в точке минимального потока . Ссылаясь на рис. 6.4, согласно правилу правой руки Флеминга видно, что проводники под северным полюсом переносят ток от наблюдателя, а проводники под южным полюсом переносят ток к наблюдателю.Поток от этих проводников указан на диаграмме, и, конечно, общий поток от всех проводников все еще направлен от верхней щетки к нижней щетке. Но поток от якоря не находится под прямым углом к ​​потоку от трех полюсов главного поля. Эффекты потока якоря в новом положении щеток показаны на рис. 6.5.

  • Из рис. 6.5 видно, что есть две составляющие потока якоря , которые расположены под прямым углом друг к другу. Одна составляющая расположена под прямым углом к ​​основному полю, и поскольку эта составляющая пересекает поток основного поля, она известна как перекрестная намагничивающая составляющая потока якоря. Вторая составляющая находится в той же плоскости, что и поток основного поля. Направление этого компонента противоположно направлению потока основного поля, в результате чего он имеет тенденцию уменьшать влияние потока основного поля. Эта составляющая потока якоря известна как размагничивающая составляющая потока якоря. Теперь кажется, что перемещение щеток не улучшило ситуацию.На самом деле вроде стало хуже.

  • До того, как щетки были перемещены, поток якоря находился под углом к потоку основного поля и, следовательно, создавал только перекрестное намагничивающее поле. Когда щетки перемещены в новое положение, все еще присутствует перекрестное намагничивающее поле, несколько уменьшенное по величине, но, кроме того, теперь есть размагничивающее поле, которое имеет тенденцию уменьшать поток основного поля, что приводит к более низкому генерируемому напряжению. Этот размагничивающий компонент был получен только после того, как щетки были сдвинуты, и щетки были сдвинуты из-за изменения направления результирующего потока, которое происходило из-за проводников якоря, по которым течет ток.Применение некоторых средств для предотвращения смещения результирующего потока устранит необходимость смещения щеток, и, следовательно, размагничивающее поле не будет создаваться.

  • Проводники размагничивания и перекрестного намагничивания Точные проводники, которые производят эти искажающие и размагничивающие эффекты, показаны на рис. 27.6, где оси щетки дано вперед of, чтобы она лежала вдоль нового положения магнитного поля. нейтральная ось (МН А). Все проводники, лежащие под углами AOC = BOD = 2 вверху и внизу якоря, проводят ток в таком направлении, чтобы поток проходил через якорь справа налево.Именно эти проводники действуют прямо противоположно основному полю и поэтому называются размагничивающими проводниками якоря. Теперь рассмотрим оставшиеся проводники якоря, лежащие между углами AOD и COB, как показано на рис. 27.7. Эти проводники переносят ток в таком направлении, чтобы создать комбинированный поток, направленный под прямым углом к ​​потоку основного поля. Это приводит к искажению основного поля. Следовательно, эти проводники известны как проводники с перекрестным намагничиванием и представляют собой проводники с искажающим током.

  • Без смещения щетки эффект якоря можно минимизировать с помощью следующих методов: (a) Наконечники полюса с высоким сопротивлением (b) Горизонтальные пазы в полюсе основного поля (c) Компенсирующие обмотки Наконечники полюса с высоким сопротивлением Видно, что поток от тока в проводниках якоря вызывает смещение потока основного поля от центра полюсов основного поля к концам полюсов. Применяя знания о том, что большая часть потока течет по пути наименьшего сопротивления, полюса спроектированы так, что сопротивление на концах полюсов больше, чем сопротивление в центре.

  • Изменение реактивного сопротивления достигается путем построения полюсов , при которых чем больше расстояние от центра полюса, тем больше воздушный зазор между полюсом и якорем. Чем больше воздушный зазор, тем больше сопротивление. При отсутствии тока в проводниках якоря поток будет сосредоточен в центре полюса, а когда ток течет в проводниках якоря, поток будет стремиться сместить конец полюса. Воздушный зазор будет способствовать увеличению сопротивления магнитному потоку по мере его движения от центра полюса, тем самым сохраняя магнитный поток в том же исходном положении.Форма этого полюса показана на рис. 6.6. Сопротивление центра полюса можно уменьшить за счет ламинирования.

  • Горизонтальные прорези в полюсе главного поля Конструкция наконечника полюса с высоким сопротивлением уменьшила эффекты реакции якоря, не позволяя потоку смещаться. Смещение результирующего потока вызвано потоком якоря. Если бы поток якоря можно было уменьшить до незначительного значения, то его перекрестное намагничивающее влияние на поток основного поля было бы небольшим, и щетки не пришлось бы перемещать.Рис. 6.8 показывает, что часть пути магнитного потока проходит через полюса поля. За счет прорезания горизонтальных пазов в полюсах на пути потока флюса создается несколько воздушных зазоров. Эти прорези увеличивают сопротивление потоку якоря, при этом очень мало влияя на поток основного поля. Якорь существенно уменьшен, и щетки не нужно перемещать.

  • Компенсирующие обмотки Компенсирующие обмотки размещены на торцах полюсов полого полюса и могут проходить параллельно проводникам якоря.Одна из щеток соединяется с одним концом этой обмотки, так что ток от якоря должен сначала пройти через обмотку, прежде чем попасть в нагрузку. Направление тока через обмотку противоположно направлению тока в проводниках якоря под этим полюсом. Расположение компенсационной обмотки и подключения к обмотке показано на рис. 27.8. Рисунок 27.8 показывает, что ток в проводниках якоря, расположенных под северным полюсом, уносит ток от наблюдателя; следовательно, направление тока, протекающего в той части компенсирующей обмотки, которая расположена на северном полюсе, — к наблюдателю.Поскольку ток в компенсационной обмотке противоположен направлению тока в проводниках якоря, поток, создаваемый током в компенсационной обмотке, будет противоположным по направлению потоку якоря. Компенсирующий поток, будучи противоположным по направлению потоку якоря, стремится компенсировать поток якоря. Если ток якоря увеличивается, компенсационный ток увеличивается, так что поток якоря отменяется для всех условий нагрузки.

    • Генератор настраиваемых миров для Minecraft

    Настроенный мир Minecraft

    Функция настраиваемого мира была удалена в Minecraft Java 1.13. Эта функция доступна только в Minecraft Java 1.12 и предыдущих версиях. Пользовательский мир недоступен для Minecraft Console и Bedrock Edition.

    Советы. Для настройки значений ползунков можно использовать клавиши со стрелками влево / вправо и клавиши PageUp / PageDown.

    Биомы и структуры

    Биом

    Биом для использования в созданном мире. «Все» означает «использовать рандомизированные биомы», как в обычных мирах. AllOceanPlainsDesertMountainsForestTaigaSwampRiverFrozen OceanFrozen RiverSnowy TundraSnowy MountainsMushroom FieldsMushroom поле ShoreBeachDesert HillsWooded HillsTaiga HillsMountain EdgeJungleJungle HillsJungle EdgeDeep OceanStone ShoreSnowy BeachBirch ForestBirch лес HillsDark ForestSnowy TaigaSnowy Тайга HillsGiant Дерево TaigaGiant Дерево Тайга HillsWooded MountainsSavannaSavanna PlateauBadlandsWooded Badlands PlateauBadlands PlateauSmall Конец IslandsEnd MidlandsEnd HighlandsEnd BarrensWarm OceanLukewarm OceanCold OceanDeep Теплый OceanDeep Lukewarm OceanDeep Холодный OceanDeep Замороженные Океан

    Размер биома

    4 = Размер по умолчанию, 6 = Мировой размер «Большие биомы».
    +1 = Размер x 2
    -1 = Размер / 2
    Например, 8 = Размер x 16.

    Уровень моря

    Высота уровня моря (ось Y).

    Размер реки

    4 = Размер по умолчанию, 6 = Мировой размер «больших биомов».
    +1 = Размер x 2
    -1 = Размер / 2
    Например, 8 = Размер x 16.

    Распределение руды

    Грязь

    Размер

    Жилы среднего размера (количество блоков)

    Количество

    Максимум количество жил по кускам

    Отметка

    Зона возвышения, где появляются вены.Вены будут появляться между минимумом и максимумом (ось Y).

    Гравий

    Размер

    Жилы среднего размера (количество блоков)

    Счетчик

    Максимальное количество жил по кускам

    Высота

    Зона возвышения, где появляются жилы. Вены будут появляться между минимумом и максимумом (ось Y).

    Гранит

    Размер

    Жилы среднего размера (количество блоков)

    Счетчик

    Максимальное количество жил по куску

    Высота

    Зона возвышения, где появляются жилы. Вены будут появляться между минимумом и максимумом (ось Y).

    Диорит

    Размер

    Средние жилы (количество блоков)

    Количество

    Максимальное количество жилок на кусок

    Высота

    Зона возвышения, где появляются жилки. Вены будут появляться между минимумом и максимумом (ось Y).

    Андезит

    Размер

    Жилы среднего размера (количество блоков)

    Количество

    Максимальное количество жил на кусок

    Высота

    Зона возвышения, где появляются жилки.Вены будут появляться между минимумом и максимумом (ось Y).

    Уголь Руда

    Размер

    Жилы среднего размера (количество блоков)

    Количество

    Максимальное количество жил на куске

    Высота

    Зона возвышения, где появляются жилы. Вены будут появляться между минимумом и максимумом (ось Y).

    Железная руда

    Размер

    Жилы среднего размера (количество блоков)

    Количество

    Максимальное количество жил на куске

    Высота

    Зона возвышения, где появляются жилы.Вены будут появляться между минимумом и максимумом (ось Y).

    Золотая руда

    Размер

    Жил среднего размера (количество блоков)

    Количество

    Максимальное количество жил на куске

    Высота

    Зона возвышения, где появляются жилы. Вены будут появляться между минимумом и максимумом (ось Y).

    Redstone Ore

    Размер

    Жил среднего размера (количество блоков)

    Счетчик

    Максимальное количество жил на куске

    Высота

    Зона возвышения, где появляются жилы.Вены будут появляться между минимумом и максимумом (ось Y).

    Diamond Ore

    Размер

    Жилы среднего размера (количество блоков)

    Счетчик

    Максимальное количество жил на куске

    Высота

    Зона возвышения, где появляются жилы. Вены будут появляться между минимумом и максимумом (ось Y).

    Lapis Lazuli Ore

    Размер

    Средние жилы (количество блоков)

    Count

    Максимальное количество жил на куске

    Высота

    Зона возвышения, где появляются жилы.Вены будут появляться между минимумом и максимумом (ось Y).

    Ground Relief

    Micro-Relief

    Усиление локальных рельефов. Небольшое значение уменьшает микрорельеф. Большее значение усиливает микрорельеф, поэтому поверхность становится более гладкой.

    Вертикальная стратификация

    Определяет стратификацию грунта, горизонтальный разрез. Большое значение могут создавать плавучие острова. Меньшее значение создает большие и плавные кривые.

    Гладкость грунта

    Определяет гладкость грунта.Чем больше это значение, тем более гладкой будет земля.

    X Smoothness

    Y (height) Smoothness

    Z Smoothness

    Micro-Amplification

    Небольшое усиление рельефа.

    X Amplification

    Z Amplification

    Power

    Ground Stretching

    Вертикальное растяжение земли с учетом характеристик биома. Чем меньше значение, тем больше земля будет растянута по вертикали.

    Глубина Вес

    Множитель глубины грунта

    Смещение глубины

    Смещение глубины грунта. Небольшое значение для более глубокого грунта, большое значение для более высокого уровня.

    Вес рельефа

    Множитель для рельефа грунта

    Смещение рельефа

    Смещение рельефа грунта

    Высота

    Определяет пористость рельефа. Близость этих двух значений определяет, будет ли местность насыпной или пробитой.

    Усилитель рельефа

    Усиливающий груз для рельефа. Усиление линейное, чем больше значение, тем выше будут рельефы, среднее значение — 8,5.

    Вертикальная растяжка

    Вертикальная растяжка земли. Чем меньше значение, тем больше растяжка земли по вертикали. .
