Как заменить поршень переднего и заднего тормозного суппорта

Любому водителю известно, что тормозная система является залогом безопасности и глупо ею пренебрегать, когда она нуждается в срочном ремонте. В этой статье мы рассмотрим такое важное мероприятие, как замена поршня переднего и заднего тормозного суппорта, разберем особенность их работы, устройство, основные неисправности и их признаки.

Как устроен тормозной суппорт?

Тормозная система представляет собой гидравлическую часть автомобиля, выполненную из стальных трубок, внутри которых перемещается тормозная жидкость. Для того чтобы привести ее в движение и создать необходимое давление, используется мускульная сила человека, с помощью которой он давит на педаль газа. Для чего же нужно это давление? А давление жидкости используется для приведения в действие рабочего органа тормозной системы – суппорта. Он зажимает тормозные колодки, которые останавливают тормозной диск, а следом и колесо.

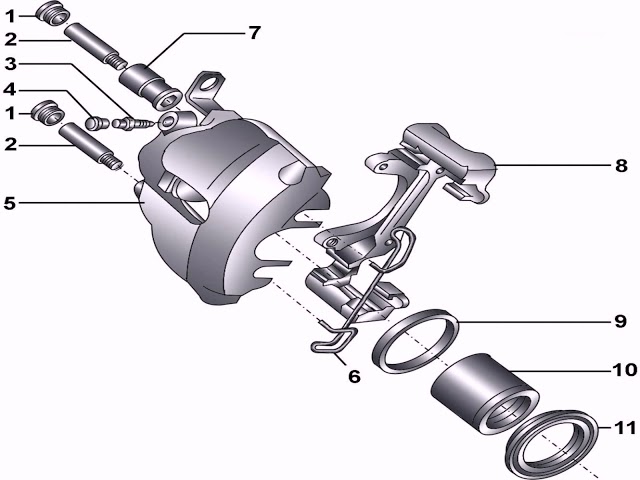

Суппорт состоит из главного корпуса, который крепится к поворотному кулаку и имеет в своем составе крепления для колодок и дополнительных частей тормозной системы. Поршень устанавливается таким образом, чтобы между его частями находился тормозной диск. Далее на эти части изнутри вставляются тормозные колодки. Колодки имеют нежесткое крепление при помощи специальной проволоки, которая исключает их вылет из суппорта.

Основной частью суппорта является тормозной поршень, который приводит в действие тормозные колодки и прижимает их к диску. Поршень приводится в движение от давления, создаваемого в тормозной системе. При ослаблении усилия нажатия на педаль, давление падает, а поршень возвращается в исходное положение под действием возвратной пружины механизма.

Для уплотнения данного поршня применяются специальные сальники, выполненные в виде колец. Они исключают любую утечку тормозной жидкости в процессе работы поршня.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается утечкой тормозной жидкости и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Причиной такого отказа поршня принято считать нарушение работы сальников, которые отвечают за уплотнение. Со временем эти сальники приходят в негодность и трескаются, а через полученные трещины тормозная жидкость вытекает наружу. Таким образом, на поверхности дисков или колеса можно обнаружить следы тормозной жидкости, а ее уровень в бачке резко снизится.

Другая проблема данных поршней – это их заклинивание. Оно может быть вызвано плохим качеством сборки, в результате чего можно часто наблюдать такую картину, когда педаль не прожимается, и колеса не блокируются. Однако самым распространенным случаем остается тот, когда тормоз срабатывает, но не отключается, так как поршень застрял в этом положении и колодки не разжимаются.

Иногда данные неисправности могут комбинироваться друг с другом. Чаще всего оно так и происходит, поэтому при первых их признаках сразу же проведите соответствующие ремонтные работы.

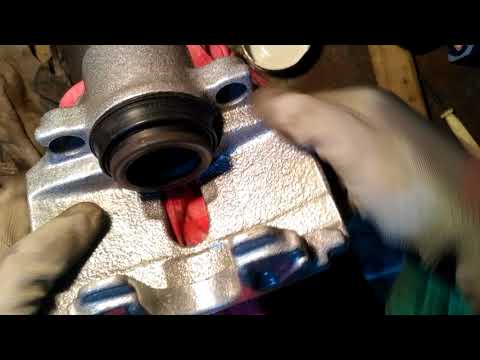

Видео — Выпрессовка поршня из суппорта

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

• Вначале нужно слить тормозную жидкость из главного тормозного цилиндра. Для этого нужно аккуратно открутить болт на ее конце и вовремя подставить под небольшой напор специальную чистую тару. Как только тормозная жидкость перестанет литься, можно попробовать подкачать ее с помощью интенсивно нажатия на педаль тормоза. Благодаря этому, оттуда выйдет дополнительная и довольная большая порция ТЖ, которая не будет мешать нам в дальнейшем.
• Теперь снимите колесо, на стороне которого будут производиться работы по замене, и открутите штуцер тормозной системы от суппорта. После того, как штуцер будет отсоединен, и него могут выйти остатки тормозной жидкости, сливать которые нужно все в ту же емкость.
• Открутите крепления суппорта к поворотному кулаку, разожмите крепления колодок и снимите их. При необходимости замена тормозных колодок производится сразу же.
• Как только суппорт окажется на верстаке, его необходимо разобрать. Для каждой модели этот процесс будет различным, поэтому единственное, что можно порекомендовать всем – это иметь универсальный набор инструментов, с помощью которого можно производить любые виды ремонта.
• После разборки суппорта, из него извлекается тормозной цилиндр и его сальник, а на его место устанавливаются новые детали и суппорт подвергается сборке в обратной последовательности. После его установки, необходимо выполнить заливку и прокачку тормозной системы и только после этого продолжать эксплуатацию автомобиля.

Видео — Как вдавить поршень заднего суппорта

Вот так выполняется замена тормозного поршня. Как видите, данная задача не представляет собой ничего сложного и подвластна любому начинающему автомеханику.

Замена поршня суппорта

Автор Андрей На чтение 6 мин Опубликовано 09.07.2017 Обновлено 07.08.2017

Замена поршня суппорта на реальном примере с фото и видео. Замена поршня суппорта не является сложной процедурой, но требует правильного подбора смазок и аккуратности.

Тормозной суппорт является надёжным и долговечным механизмом. Если регулярно следить за состоянием пыльников и периодически проводить профилактику, тогда суппорт прослужит очень и очень долго.

Также очень важно производить эту профилактику правильно и пользоваться правильными смазками. Но как показывает практика, автовладельцы по неопытности смазывают суппорта совершенно не теми смазками, которые приводят к заклиниванию поршня и направляющих, а также к разрушению пыльников.

В конце увидите, к чему может привести вовремя не замеченный изношенный пыльник поршня суппорта.

Чтобы в будущем не тратить довольно не малые деньги на замену поршня суппорта, необходимо всегда выполнять эти не сложные условия:

• Замена тормозной жидкости каждые 2-3 года. Тормозная жидкость очень гигроскопична и поэтому впитывает в себя много влаги. Через два года влага в тормозной жидкости достигает значений, при которых начинается коррозия тормозной системы, в том числе и поршня.
• Регулярно смазывать поршень суппорта и направляющие правильными смазками. Чем смазывать суппорт подробно изложено на этой странице. Как смазывать суппорт можно посмотреть на примере этой статьи
• Если обнаружено разбухание или разрушение пыльника, тогда необходимо в срочном порядке произвести замену пыльников, чтобы избежать коррозии поршня. Как это сделать показано на странице Ремонт суппорта своими руками

Но если эти моменты упущены и поршень уже пришёл в негодность, тогда остается только его замена.

Для работы нам понадобятся следующие инструменты и материалы:

• Набор ключей для демонтажа суппорта с автомобиля. Как это сделать, описано здесь
• Ремкомплект, состоящий из поршня, уплотнительной манжеты и пыльников

Этот комплект для ремонта переднего суппорта обошелся в 330 грн. Комплект без поршня обойдётся в 100 грн. Обратите внимание, что, допустим, на Лачетти хэтчбек предлагают поршень 48 мм, хотя по факту там обычно стоит поршень 54 мм, как и на седане с универсалом!

Также в комплекте имеется смазка, но я ей не пользуюсь, а пользуюсь проверенными материалами.

• Смазка для поршня суппорта
• Смазка для направляющих суппорта
• Смазка для направляющих колодок
• Небольшой полиэтиленовый пакет
• Чистая ветошь
• Какой-нибудь очиститель

Итак, приступим.

Под крышку тормозного бачка подкладываем пакет, чтобы при отключении тормозного шланга жидкость сильно не уходила

Демонтируем суппорт с автомобиля. Как это сделать, показано по ссылкам выше.

Через отверстие, где был прикручен тормозной шланг, выдавливаем или выбиваем поршень из цилиндра. Если есть компрессор, тогда можно подать воздух через это отверстие и поршень выйдет

Хорошо вымываем цилиндр суппорта и добросовестно вычищаем пазы установки манжеты и пыльника

Поршень был на столько в плохом состоянии, что работал с перекосом, и это можно увидеть по потёртостям на стенках цилиндра

Если перекос был очень долго, тогда, возможно, заменой только лишь поршня уже не обойтись, а придётся заменить колодки и вероятно тормозной диск, чтобы новый поршень не принял положение перекоса из-за криво изношенных колодок и диска.

Вот такой красавец отправляется в металлолом

А вот он со своим наследником, за которым будут следить лучше, чтобы больше такого не повторилось

Смазываем смазкой для поршня посадочные места манжеты и пыльника на цилиндре суппорта. Также смазываем ей саму манжету и устанавливаем на своё место

Теперь смазываем сам поршень

Одеваем сзади на поршень пыльник, но ту часть пыльника, которая вставляется в паз цилиндра, оставляем немного свисать

Теперь вставляем пыльник в паз и сразу же вставляем поршень. Можно помочь себе отвёрткой в тех местах, где пыльник не попал в паз. Только аккуратно, чтобы не порвать пыльник! К слову сказать, он вставляется довольно легко, когда там всё смазано

Теперь под пыльник наносим ещё этой же смазки. Это удобно сделать, если выдавить смазку в шприц и шприцем нанести под пыльник

Утапливаем поршень и лишняя смазка вылезет из под пыльника. Значит воздуха там осталось минимально и у поршня меньше шансов быть подверженным коррозии.

Теперь тщательно вычищаем посадочные места направляющих и их пыльников

Всё вытираем и высушиваем. Также поступаем с направляющими колодок

Теперь самое главное! В виду своеобразного крепления пыльников направляющих на передних суппортах, не стоит сразу после чистки устанавливать пыльники!

Необходимо сначала смазать всё внутри. Для этого выдавливаем смазку для направляющих и при помощи направляющей равномерно распределяем её внутри

Если мы сделаем наоборот, то при установке направляющей, пыльник снимет с неё всю смазку!

Теперь можно установить пыльники и нижнюю направляющую на свои места

Устанавливаем это всё дело на своё место и смазываем торцы и заднюю часть колодки высокотемпературной смазкой

Устанавливаем колодки на место. Смазку кладите тонким слоем, чтобы она не попала на рабочую поверхность колодок и тормозной диск!

Смазываем верхнюю направляющую и устанавливаем её вместе с цилиндром на место

Прикручиваем тормозной шланг, не забыв поменять медные уплотнительные шайбы или хотя бы проходим по ним напильником перед установкой. Откручиваем крышку бачка и убираем пакет. Откручиваем прокачной штуцер и ждём, пока не пойдёт из него тормозная жидкость.

К слову сказать, я не устанавливал новый штуцер из ремкомплекта, а оставил старый, так как новый штуцер оказался под ключ на 11 мм, а также его грани мне не внушили доверия.

Жидкость вытеснит из цилиндра воздух и после этого штуцер можно закрутить.

Желательно после этого кого-то попросить несколько раз накачать педаль тормоза и немного прокачать тормоза. Если не знаете, как это делается, то посмотрите на этой странице.

Внимание! Не забудьте перед выездом нажать несколько раз на педаль тормоза, чтобы поршень занял своё рабочее положение!

На этом замена поршня суппорта окончена.

На последок выложу несколько фото, которые предоставил один из наших уважаемых участников сообщества. Что будет, если не следить за состоянием суппорта…

Во время не замеченный изношенный пыльник и отсутствие смазки привели к ужасной коррозии поршня

Вследствие чего поршень заклинил и тормозная система на этом колесе не работала.

Что привело к полному ремонту суппорта

И замене тормозного диска…

Берегите себя и свой автомобиль!

Вот видео всего этого процесса на примере заднего колеса

С вопросами и дополнениями милости прошу в комментарии ниже.

Всем Мира и ровных дорог!

По теме:

Правильная замена тормозных колодок Лачетти

Как перевести Лачетти на 92 бензин



Как диагностировать, восстановить и обновить поршни тормозного суппорта на вашем автомобиле

• 15.12.21
• 6 мин Чтение
• Автор: Тим Вонг

Когда автомобиль стоит на улице в течение продолжительного времени, полезно следовать списку вещей, которые необходимо проверить и/или отремонтировать.

Я полюбил свой Volvo за то, что он может заводиться после долгого простоя, но есть один компонент, который всегда требует внимания — 9-ступенчатая коробка передач.0015 тормоза .

Если тормоза проржавели, в большинстве случаев можно просто немного прокатить машину, и накопленная ржавчина сойдет. Достаточно несколько раз нажать на тормоз, чтобы он снова заработал. Однако для автомобилей старше двух десятилетий это может быть не так.

Кроме того, есть сама тормозная жидкость. Если вы не будете регулярно промывать тормозную жидкость, в ней будет скапливаться влага. Поскольку вода плотнее масла (или тормозной жидкости), влага всегда будет собираться в самой нижней точке тормозной системы — суппортах. Если ваш автомобиль постоянно находится в эксплуатации, движение поршня снижает скорость накопления ржавчины. Тем не менее, по прошествии достаточного времени поршень вашего суппорта заклинит.



Симптомы выхода из строя или коррозии тормозных суппортов

1. Утечка тормозной жидкости

2. Ощущение заклинившего тормоза

3. Скрежет/скрип

4. Снижение тормозной способности

5. Транспортное средство уводит в сторону при торможении



Утечка тормозной жидкости

Если ваш автомобиль простаивает в течение длительного периода времени или не проводится регулярное техническое обслуживание тормозов, вы можете заметить, что у вас появляются утечки из тормозных суппортов. Это происходит из-за коррозии, развивающейся вокруг места соединения уплотнения между цилиндром тормозного суппорта и поршнем. При коррозии уплотнение не герметизируется полностью, позволяя тормозной жидкости просачиваться через него.



Ощущение заедания тормоза

Если оставить коррозию между поршнем тормозного суппорта и цилиндром суппорта достаточно долго, они могут фактически срастись. Когда это происходит, поршень не может должным образом вернуться обратно в цилиндр, в результате чего тормозная колодка постоянно находится в контакте с ротором. Некоторыми предупредительными признаками этого являются скрежещущие звуки при неиспользовании тормозов. В крайних случаях вы даже можете заметить снижение расхода топлива. Если вы столкнулись с этим, мы рекомендуем немедленно проверить ваши тормоза.



Скрежет/скрип при торможении

Застрявший поршень может издавать всевозможные звуки, некоторые из которых можно описать как «скрип» или «скрежет». Другими звуками, которые могут возникнуть, могут быть громкие удары или лязг. Иногда эти звуки возникают из-за изношенных тормозных колодок или роторов, но также могут быть вызваны заклиниванием поршня.



Снижение тормозной способности

Когда поршни тормозов застревают из-за коррозии, велика вероятность того, что эффективность торможения пострадает. По крайней мере, ваши суппорты не работают на полную мощность. В худшем случае ваш тормозной суппорт вообще не будет работать. Если это так, вы полагаетесь на тормоз другого угла, чтобы остановить свою машину. Если вы заметили снижение эффективности торможения, немедленно проверьте тормоза.



Автомобиль уводит в сторону при торможении

Это неразрывно связано с предыдущим пунктом. Если один тормозной суппорт работает оптимально, а другой нет, то вы, вероятно, будете испытывать рывки в одну или другую сторону при торможении. Это будет очень заметно, например, при замедлении с высокой скорости при съезде с рампы. Опять же, если вы столкнулись с этим, это следует немедленно решить.



Восстановить или заменить суппорт?

У вас есть два варианта: восстановить суппорт или заменить суппорт. Я купил запасной суппорт, но, обнаружив, что мой тормозной шланг проржавел на суппорте, и не желая проходить через испытания или заменять тормозную магистраль, а также потенциально повторно сгибать и повторно развальцовывать жесткую линию, я Решил восстановить суппорт пока был на машине. На самом деле, я думаю, что это может быть предпочтительным способом восстановления тормозных суппортов, поскольку вам не нужно обеспечивать соответствующий способ создания давления для удаления поршня, поскольку он уже находится в машине.

Однако, если вы планируете полностью восстановить суппорты, я рекомендую полностью снять их с автомобиля. Таким образом, вы можете удалить многолетнюю коррозию и перекрасить их, чтобы они выглядели как новые.

Примечание : Всегда заменяйте поршни суппорта левой и правой парами. Невыполнение этого требования может привести к тому, что ваш автомобиль будет тормозить неравномерно слева направо, а не то, что вы хотите, чтобы произошло во время экстренной остановки.



Инструменты, необходимые для восстановления поршней тормозных суппортов

• С-образные зажимы
• Нитриловые перчатки
• Наждачная бумага 400
• Проволочные круги Dremel и
• Прокачной штуцер тормоза



Детали, необходимые для восстановления поршней тормозных суппортов

Поскольку данное руководство применимо ко всем автомобилям с дисковыми тормозами, то, какие именно детали понадобятся, зависит от марки/модели автомобиля. Используйте инструмент «Мой гараж» в левом верхнем углу нашего веб-сайта, чтобы выбрать свой автомобиль, чтобы убедиться, что вы покупаете правильные запчасти.

• Новая тормозная жидкость
• Очиститель тормозов
• Смазка для тормозных суппортов
• 2x Поршни тормозного суппорта
• 2x Уплотнения поршня тормозного суппорта



Этапы восстановления поршней тормозных суппортов

Это руководство напрямую относится к моему Volvo; однако процесс будет одинаковым почти для всех автомобилей с дисковыми тормозами.

Шаг 1: Снимите тормозные колодки и закрепите поршень тормозного суппорта

Снимите тормозные колодки с автомобиля. Я предполагаю, что вы должны знать, как это сделать, но если нет, вы можете найти несколько ссылок и видеороликов о том, как это сделать, на нашем YouTube . Вам нужно оставить один болт, удерживающий скобу суппорта на месте, чтобы она не болталась за тормозной шланг. Вы также можете снять его и закрепить стяжками или вешалкой.



Шаг 2. Снимите поршень суппорта

Когда вы заходите на YouTube и ищете, как снять поршни суппорта, вы обычно видите видеоролики, в которых механики используют сжатый воздух. Позвольте мне сказать вам, что сжатый воздух не собирается освобождать заржавевшие поршни суппорта. Вам даже не нужны причудливые гидравлические установки с давлением 10 000 фунтов на квадратный дюйм.

Вам нужен инструмент, который уже есть в вашем автомобиле: тормоза. Да, вы используете тормоза, чтобы починить тормоза.

Для однопоршневых суппортов задача проста. Убедитесь, что все остальные тормоза не сняты и находятся в установленном положении. Кроме того, убедитесь, что суппорт, с которым вы работаете, не имеет утечек, а штуцер для выпуска воздуха полностью закрыт.

Несколько раз медленно нажмите на педаль тормоза и выпрыгните из машины, чтобы проверить суппорт. Повторяя этот процесс, вы сможете увидеть поршень, выглядывающий из суппорта. Пока вы едете достаточно медленно, вам не следует беспокоиться о том, что поршень вылетит, как минометный снаряд. Кроме того, следите за уровнем тормозной жидкости, убедитесь, что вы хотя бы видите жидкость в бачке. Помните, что все это вытечет, как только вы закончите работу.

Для сильно застрявших поршней вам может потребоваться нажать на тормоз с большей силой, чем вы ожидаете. Если ваша педаль внезапно падает на пол, это означает, что вы отпустили поршень.

Примечание: Для суппортов с противоположными поршнями вам понадобится С-образный зажим, а также небольшой кусок дерева, чтобы удерживать противоположный поршень. Вы можете снять только один поршень за раз.





Шаг 3. Тщательно очистите поршень и отверстие суппорта

Возьмите немного наждачной бумаги и сгладьте ржавые края отверстия суппорта. Я обнаружил, что ржавчина скапливается вокруг сиденья багажника. Вы должны использовать относительно мелкую наждачную бумагу, не более 400 единиц. Вы также можете использовать проволочное колесо на Dremel для выполнения той же работы. Убедитесь, что вы также очистили все каналы и места для уплотнений.



Шаг 4: Очистите тормозной суппорт

Теперь, когда вы сгладили отверстие от ржавчины, хорошо очистите его с помощью очистителя тормозов, чтобы не осталось остатков наждачной бумаги или металла, которые могут попасть между уплотнение и отверстие.



Шаг 5. Установите новые поршни

Перед установкой поршня убедитесь, что у вас есть нужные детали. Если можете, используйте штангенциркуль и измерьте диаметр отверстия, чтобы убедиться, что они совпадают. В противном случае вы можете просто разместить их бок о бок и посмотреть на них.

Используя смазку для тормозных суппортов, смажьте все резиновые детали. Аккуратно, но равномерно вдавите поршни в отверстие, посадив также пыльники. Если пылезащитные уплотнения не сидят в своих канавках, возможно, вы не сможете вдавить поршень. Это полностью зависит от конструкции ваших суппортов. Другие типы пылезащитных уплотнений, удерживаемые С-образными зажимами, значительно упрощают установку и снятие. Будьте осторожны, чтобы не зажать какие-либо уплотнения, и используйте достаточное количество смазки.

Если ваш пылезащитный уплотнитель удерживается с-образным зажимом, просто вставьте его обратно, и все готово.

Полностью вдавите поршень в отверстие и подготовьте суппорт к установке. Чтобы вдавить поршень, вам потребуется не больше усилия пальцев.





Шаг 6: Завершите установку

После завершения установки новых поршней установите на место тормозные колодки и суппорты, обязательно нанесите смазку для суппорта во всех необходимых областях.

Прокачайте тормозную систему, чтобы удалить пузырьки воздуха, и снова установите колеса. Если вы внимательно следовали этим инструкциям, теперь вы будете рады узнать, что ваши тормоза прослужат вам несколько лет. Для профилактического обслуживания прокачивайте тормозную жидкость каждый год. Сядьте поудобнее, расслабьтесь и удачного торможения.



Если вы не хотите прокачивать тормоза вручную, вы можете использовать прокачку . Мы настоятельно рекомендуем их при выполнении заливки или промывки тормозной жидкости в одиночку.



---

Автор:

Тим Вонг

Тим — канадец из Виндзора, умеет разбирать вещи, а иногда и собирать их обратно. Днем он инженер-механик, а ночью дворовый механик. Его жизненная мантра — никогда не сломать ни одного болта.

Втяните поршень заднего тормозного суппорта

Если вы недавно не меняли задние тормозные колодки на новом автомобиле, вы можете быть удивлены, обнаружив, что это невозможно сделать без специальных инструментов. Прошло, наверное, 30 лет с тех пор, как я заменил задние колодки на автомобиле, когда я работал механиком на британских автомобилях. В эти дни я занимаюсь своими собственными мучениями только тогда, когда у меня есть время — если это то, что я могу быстро выбить из колеи. Замена колодок на моем Ford Transit Connect 2015 года казалась работой, которая должна занять около 20-30 минут. И так бы и было, если бы у меня были нужные инструменты.

Как бы то ни было, я поднял машину, снял колеса, разобрал тормоза, затем снова собрал их, поставил колеса обратно и бросил машину на землю через 30 минут — не лучше для моих усилий. За эти полчаса я немного почесал голову над поршнями, которые я не мог убрать, что помешало мне установить новые, более толстые колодки. Я знал, что мне чего-то не хватало, и небольшое исследование показало, что происходит.

Многие автомобили сегодня имеют дисковые тормоза сзади с суппортами, которые имеют встроенную функцию экстренного торможения. В этих суппортах поршень, обычно приводимый в действие гидравлической жидкостью, также приводится в действие тросом, когда вы нажимаете на рычаг аварийного тормоза. Чтобы удерживать трос аварийного тормоза в надлежащем состоянии, поршень этих суппортов храповит и вращается при выталкивании. В отличие от традиционных поршней, которые вы просто вдавливаете обратно в суппорт, эти новые типы поршней нужно вращать по мере их вдавливания обратно. И, естественно, это нужно делать с помощью специального инструмента.

Такой универсальный набор инструментов для поршня тормозного суппорта подходит для большинства автомобилей.

Bradley Ford

Хорошей новостью является то, что универсальный набор инструментов для поршня тормозного суппорта можно купить всего за 25 долларов. Да, есть и получше от Snap-On и других производителей инструментов профессионального уровня — я бы купил один из них, если бы мне нужно было использовать его каждый день. Но мне может понадобиться использовать его максимум раз в год для двух автомобилей моей семьи. Поэтому я выбрал более дешевый инструмент — качество универсального набора оказалось лучше, чем я ожидал, и это позволило мне выполнить работу на отлично.

Вы замените задние тормозные колодки точно так же, как обычно, за исключением того, как вы втягиваете поршень в суппорте. Итак, я поддомкратил свой автомобиль и снял колесо обычным способом.

Примечание : Ниже приведены шаги, которые я предпринял для моего автомобиля с ручным аварийным тормозом . Ваш, безусловно, визуально будет отличаться, хотя процесс в основном будет таким же. Некоторые автомобили оснащены стояночными тормозами с электронным управлением. У них, как и у Mazda 3 2017 года коллеги-редактора, может быть специальная процедура в кабине, чтобы перевести тормоза в «режим обслуживания», чтобы вдавить поршни обратно в суппорты.

Поддомкратив автомобиль и сняв колесо, можно приступить к снятию суппорта.

Bradley Ford

Найдите два штифта тормозного суппорта, они должны быть вверху и внизу суппорта. Здесь изображен верхний штифт.

Bradley Ford

Сначала я снял стопорную пружину снаружи суппорта. Затем я нашел два штифта суппорта сверху и снизу тормозного суппорта. Эти контакты выполняют несколько функций. Во-первых, они прикручивают суппорт к точке крепления. Во-вторых, суппорт скользит по ним, удерживая его по центру ротора по мере износа колодок.

Снятие крышки, закрывающей верхнюю часть пальца суппорта.

Брэдли Форд

Снятие суппорта.

Bradley Ford

На моем автомобиле шестигранные головки штифтов суппорта закрыты резиновой втулкой и колпачком. Я снял колпачки, чтобы получить доступ к контактам, и снял верхнюю и нижнюю части. Затем я оторвал суппорт от ротора. На этом этапе я смог снять старые тормозные колодки.

Подвеска, предназначенная для предотвращения чрезмерного натяжения тормозного шланга.

Bradley Ford

Подгонка адаптера инструмента к поршню суппорта.

Bradley Ford

В комплект входит крючок, на который можно повесить суппорт. Это предотвращает зависание суппорта на гибком тормозном шланге и потенциальное его повреждение. Я нашел место, где я мог бы использовать его на моем автомобиле. Как только суппорт был закреплен, я выбрал переходник из набора инструментов, который подходил как по диаметру, так и по ориентации штифта на моем поршне.

Проверка того, подходит ли инструмент к поршню.

Bradley Ford

Сопряжение адаптера с поршневым компрессором.

Брэдли Форд

Выбрав правильный переходник, я защелкнул его на резьбовом поршневом компрессоре. Детали намагничиваются и легко удерживают адаптер на месте.

Примечание : В комплект входят два поршневых компрессора с резьбой, маркированные « LH » и « RH » — для левой и правой руки. Это указывало направление резьбы каждого компрессора. Левый (LH) работает для правого тормозного суппорта, а правый (RH) — для левого. Это связано с тем, что поршни вращаются в противоположных направлениях на противоположных сторонах автомобиля.

Наденьте опорную пластину компрессора на рукоятку.

Bradley Ford

Поршневой компрессор с опорной пластиной на месте.

Bradley Ford

Затем я взял опорную пластину в форме тормозной колодки и надел ее на ручку поршневого компрессора вниз по его резьбовому валу, чтобы она легла на плечо вокруг корпуса инструмента. После этого инструмент готов к использованию.

Установка инструмента для втягивания поршня.

Брэдли Форд

Вращение поршня.

Bradley Ford

Теперь все, что мне нужно было сделать, это поместить инструмент в суппорт с опорной пластиной в положение внешней тормозной колодки. Это позволяет инструменту оказывать легкое давление на поршень, когда он вращается обратно в суппорт. Чтобы полностью втянуть поршень, потребовалось гораздо больше оборотов, чем я ожидал, потому что резьба, по которой он движется, очень мелкая. Я также заметил, что инструмент ослаблялся при втягивании поршня, поэтому мне приходилось время от времени подтягивать инструмент к опорной пластине.

Установка новых тормозных колодок.

Bradley Ford

Переустановка тормозного суппорта.

Bradley Ford

С полностью втянутым поршнем я заменил тормозные колодки и переустановил суппорт. Затем я затянул верхний и нижний штифты суппорта.

Новые колодки установлены и колесо готово к работе.

Bradley Ford

Все, что осталось сделать, это переустановить стопорную пружину тормозной колодки, снова поставить колесо и опустить машину на землю, а затем, конечно же, сделать это с другой стороны. В целом, работа была относительно легкой, инструмент работал хорошо, и это заняло, может быть, на 5-10 минут больше, чем для передних тормозов, у которых нет храповых поршней.

Брэдли Форд

Редактор тестов

Брэд Форд провел большую часть своей жизни, используя инструменты для починки, сборки или создания вещей. В детстве он работал на ферме, где научился сваривать, ремонтировать и красить оборудование. С фермы он перешел на работу к торговцу классическими автомобилями, ремонтируя и обслуживая «Роллс-Ройсы», «Бентли» и «Ягуары».
