Замена поршней ваз 2106 – Замена поршней ВАЗ 2106

Замена поршней ВАЗ 2106

Извлекаем поршень с шатуном из блока цилиндров.

В нижних головках и крышках шатунов установлены сталеалюминиевые вкладыши.

От проворачивания их удерживают замки, входящие в прорези постелей.

Зажимаем шатун в тиски и, разжимая, снимаем верхнее и нижнее компрессионные кольца. При их последующей установке метка «ВЕРХ» или «ТОР» должна быть направлена к днищу поршня.

Надписи на кольце может и не быть, но нижнее компрессионное кольцо всегда устанавливается фаской вниз.

Снимаем маслосъемное кольцо с расширителем.

Установив поршень на деревянную оправку с отверстием или удерживая на весу, выбиваем палец.

Собираем шатунно-поршневую группу в обратной последовательности.

Подбираем новый поршень. Класс поршня обозначается буквой, а категория пальца – цифрой (см. таблицу сопрягаемых деталей).

Зазор между поршнем и цилиндром у новых деталей составляет 0,05–0,07 мм. При износе максимально допустимый зазор – 0,15 мм.

Правильно подобранный, смазанный моторным маслом палец должен входить в отверстия поршня под усилием большого пальца руки и не выпадать из поршня в вертикальном положении.

Установив кольцо в цилиндр, набором щупов проверяем зазор в его замке. Он должен быть 0,25–0,40 мм для всех колец. Если зазор повышенный, необходимо заменить кольца.

Зазор между кольцом и канавкой поршня проверяем также набором щупов. Для верхнего компрессионного кольца он должен быть 0,045–0,077, нижнего – 0,025–0,057, маслосъемного – 0,020–0,052 мм. Предельно допустимый зазор при износе – 0,15 мм.

Устанавливаем в поршневые канавки кольца, затем ориентируем их следующим образом:

  • замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого пальца;
  • замок нижнего компрессионного кольца разворачиваем относительно замка верхнего кольца в противоположную сторону;
  • замок маслосъемного кольца ставим на 90° относительно замков других колец. При этом стык его расширителя должен находиться с противоположной стороны замка самого кольца.

Разогреваем верхнюю головку шатуна до 240°С, зажав его в тисках.

Палец можно предварительно охладить в морозильной камере.

Надеваем на шатун поршень и при помощи оправки быстро запрессовываем палец.

Цифры на шатуне и его крышке, указывающие номер цилиндра, должны находиться с одной стороны и совпадать.

Метка «П» на поршне должна быть направлена к передней части блока цилиндров.

ovaze.ru

как подобрать и поставить деталь

Двигатель ВАЗ 2106 — самый мощный из моторов, устанавливавшихся на классические модели Волжского автомобильного завода. Диаметр поршня ВАЗ 2106 составляет от 78,94 до 79,79 мм. Такой разброс в размере детали связан с тем, что на заводе производятся силовые агрегаты пяти классов: А, B, C, D, E. Класс двигателя зависит от точного размера цилиндра. Для каждого класса блока цилиндров выпускаются соответствующие шатунно-поршневые группы.

Кроме того, существует 2 основных ремонтных размера цилиндров, под них также производятся соответствующие шатунно-поршневые группы. В результате, зайдя в магазин автомобильных запчастей, можно обнаружить 15 одинаковых с виду поршней, имеющих различный диаметр и предназначенных для одного и того же силового агрегата. Разобраться в этом многообразии довольно сложно, но при наличии знаний и специальных инструментов ошибиться в выборе невозможно.


Вернуться к оглавлению

Подбор запчастей

Перед походом в магазин необходимо выкатить автомобиль на светлое место или использовать для работы фонарь. Нужно открыть крышку моторного отсека (капот), подойти к машине со стороны левого переднего крыла и внимательно осмотреть левую вертикальную стенку блока цилиндров. Именно там, в самом центре, должна быть расположена заглавная латинская буква, обозначающая класс мотора.

Если буквы невидно, значит, двигатель загрязнен. Нужно очистить поверхность силового агрегата от грязи при помощи пескоструйного аппарата и посмотреть снова. Если и после этого буква не появится, значит, ее «съела» коррозия. В этом случае перед походом в автомагазин нужно приобрести нутромер и измерить при помощи этого инструмента реальные размеры каждого цилиндра. Случается, что некоторые мастера растачивают не все цилиндры при капремонте.

Не подвергавшиеся капитальному ремонту и не расточенные двигатели класса А имеют цилиндры диаметром от 79 до 79,01 мм, класса В — от 79,01 до 79,02, класса С — от 79,02 до 79,03, класса D — от 79,03 до 79,04, класса Е — от 79,04 до 79,05 мм. Оригинальные поршни для этих блоков имеют диаметр 78,93, 78,94, 78,95, 78,96 и 78,97 мм соответственно. Это приблизительные цифры, поскольку в реальности имеется допуск в 9 тысячных миллиметра.

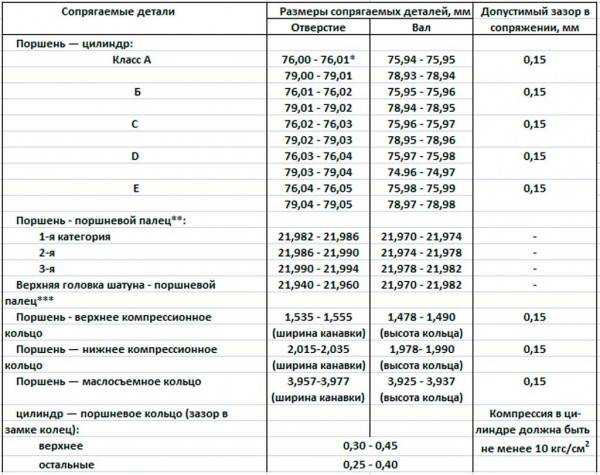

Таблица размеров и допусков деталей двигателя ВАЗ классика

В магазины запчастей поставляются литые поршни классов А, С и D, предназначенные для нерасточенных моторов. Кованые поршни на ВАЗ 2106 изготавливаются на заказ и бывают любых размеров. Основные ремонтные размеры цилиндров мотора ВАЗ 2106 составляют 79,4 (первая расточка) и 79,8 мм (вторая расточка). Диаметры поршней для первой расточки в зависимости от класса (в миллиметрах):

  1. А — 79,34.
  2. В — 79,35.
  3. С — 79,36.
  4. D — 79,37.
  5. E — 79,38.

Диаметры поршней для второй расточки:

  1. А — 79,74.
  2. В — 79,75.
  3. С — 79,76.
  4. D — 79,77.
  5. Е — 79,78.

Следует отметить, что поршни также разделяются на 3 категории по диаметру отверстия под поршневой палец, поэтому новые поршни нужно приобретать в сборе с пальцами. Отличить расточенный блок от нерасточенного непрофессионалу очень сложно, поэтому если капитальный ремонт мотора выполняется самостоятельно, нужно обязательно приобрести нутромер, а если это невозможно, то хотя бы брать с собой старые детали и сверять их с магазинными.


Вернуться к оглавлению

Замена поврежденных деталей без расточки

Часто случаются ситуации, когда из-за стука шатунов или залегания колец люди полностью разбирают мотор и растачивают его, тратя на это немалые силы и деньги. Однако если цилиндр обладает правильной круглой формой, не имеет царапин, задиров, трещин и его реальный износ не превышает 0,15 мм, то расточку и хонингование делать необязательно.

В остальных случаях достаточно просто поменять износившиеся детали. Для этого даже не нужно снимать силовой агрегат с машины, достаточно снять головку блока цилиндров (ГБЦ) и масляный картер. Обычно к подобному способу прибегают, когда требуется замена поршневых колец ВАЗ 2106. Порядок выполнения работ:

  1. Сначала снимается аккумулятор, отсоединяются провода от датчиков и свечей, выкручиваются свечи и снимается крышка трамблера.
  2. Затем сливается тосол, от ГБЦ и карбюратора отцепляются все шланги системы ОЖ и все тяги.
  3. Снимается воздушный фильтр и бензонасос.
  4. Снимается крышка ГБЦ и совмещаются метки на шкиве распредвала и корпусе подшипников.
  5. Ослабляются болт шкива распредвала и гайка натяжителя цепи, отверткой отжимается башмак и откручивается болт, крепящий шкив распредвала.
  6. Шкив снимается, а верхняя часть цепи крепится проволокой к радиатору.
  7. Откручиваются гайки и снимается корпус подшипников ГБЦ.
  8. После этого отвинчиваются болты ГБЦ и головка аккуратно убирается в сторону вместе с прокладкой.
  9. Выпускная труба (штаны) откручивается от КПП и отсоединяется от коллектора.
  10. Сверху поперек моторного отсека ставится крепкая доска и к ней крепится мотор.
  11. Откручиваются подушки движка и он приподнимается на 3 см.
  12. Сливается моторное масло, откручиваются болты картера и он отсоединяется от блока.
  13. Снизу откручиваются 2 болта и снимается масляный насос.
  14. После этого откручиваются гайки шатунных крышек, крышки снимаются и поршни в сборе с шатунами выталкиваются вверх ручкой молотка.

Сборка осуществляется в обратной последовательности. При этом каждый поршень следует вставлять при помощи специальной оправки. Метка «П» должна быть обращена вперед по ходу движения. Последовательность затягивания болтов ГБЦ и гаек корпуса подшипников можете посмотреть в интернете. Момент предварительной затяжки 10 болтов ГБЦ — 3,4-4,2 кгс.м, окончательной затяжки — 9,8-12 кгс.м. 11-й болт затягивается моментом 3,5 кгс.м.

expertvaz.ru

Оптимальные размеры поршневой группы ВАЗ 2106: фото- и видеообзор

После определенного пробега увеличивается расход масла и падает компрессия в цилиндрах. Это говорит об износе поршневой группы. В этом случае потребуется замена поршня. При замене поршней необходимо учитывать размеры поршневой группы ВАЗ 2106. В статье описывается, как правильно подобрать и поменять все комплектующие поршневой группы на ВАЗ 2106.

Содержание

[ Раскрыть]

[ Скрыть]

Поршневые кольца. Какие лучше?

Шатунно-поршневая группа на ВАЗ 2106 состоит из поршня, шатуна, поршневых колец и поршневого пальца. Поршневые кольца различаются по назначению: на компрессионные и маслосъемные. Первые не дают проникать газам из камеры сгорания в картер. Маслосъемные, снимая остатки масла с цилиндров, препятствуют его проникновению из картера в камеру сгорания. В свободном состоянии кольца имеют больший диаметр, чем внутренний диаметр цилиндра. Поэтому на кольце имеется вырез, называемый замком.

В цилиндрах высокого качества используются узкие кольца, которые снижают трение и предотвращают вибрацию на высоких оборотах двигателя. Но из-за большой нагрузки они быстро изнашиваются сами и ускоряют износ цилиндров. Поэтому более популярны широкие кольца, так как они надежнее. Особенностью поршневых колец является то, что после миллионных циклов они должны сохранять упругость и обеспечивать уплотнение. Поэтому для их изготовления должен использоваться материал, имеющий низкие коэффициенты трения и износа.

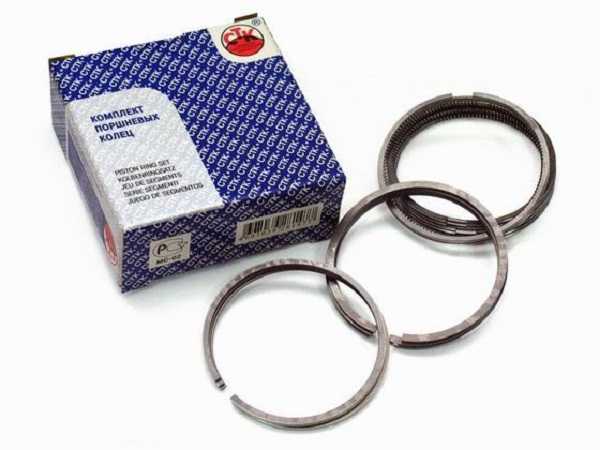

Набор поршневых колец для замены

Первые изделия стали изготавливать из ковкого чугуна, который имеет хорошие рабочие характеристики благодаря своей пористой структуре. Следующим материалом стал применяться пластичный чугун, который упруго деформируется, что облегчает посадку изделий на поршень.

Еще одним материалом, из которого изготавливаются кольца, является чугун, покрытый твердым хромом. Эти изделия необходимо тщательно подбирать при замене, так как у них малая пластичность. Но при этом они имеют высокую износостойкость даже в условиях повышенного давления и высоких температур. Их применяют на форсированных двигателях. Существуют еще кольца из нержавеющей стали, которые по характеристикам схожи с хромированными деталями, но имеют более продолжительный срок службы.

 Загрузка ...

На эффективность работы кольца, кроме материала влияет его расположение и конструкция. Если изделие немного перекручено, то быстрее идет его притирание со стенками цилиндра. Компрессионные кольца с L-образным участком, способствуют развитию дополнительного усилия, прикладываемого к стенкам цилиндров при высоком давлении.

Таким образом, определяясь, какие ставить поршневые кольца на ВАЗ 2106, нужно учитывать следующие факторы:

  • ширину;
  • материал;
  • конструкцию.

Замена поршней

Перед выполнением ремонтных работ ВАЗ 2106 прежде всего необходимо тщательно вымыть двигатель, чтобы исключить попадания внутрь мелких частиц и грязи. Демонтированный мотор лучше положить на надежную полку, расположенную на удобной высоте. Из инструментов для замены нужно приготовить:

  • наборы накидных и торцевых ключей;
  • набор головок;
  • динамометрический ключ;
  • специальное съемное приспособление для колец;
  • набор плоских щупов;
  • штангенциркуль;
  • нутромер;
  • молоток.

При разборке следует тщательно запоминать расположение всех деталей ВАЗ 2106, делать пометки, а лучше сфотографировать.

Этапы работы

  1. Сначала нужно снять головку блока цилиндров.
  2. Следующий шаг – снятие поддона для обеспечения доступа к коленвалу и шатунам.
  3. Затем ключом на «36» нужно провернуть коленвал пока не будут максимально выдвинуты гайки шатунов.
  4. Далее головкой на «14» откручиваем две гайки, удерживающие крышку шатуна, и снимаем крышку.
  5. Чтобы вытянуть поршень, нужно усилием руки или с помощью ручки молотка надавить на болт шатуна. Поршень должен выйти с обратной стороны. Разбирать нужно аккуратно, чтобы не повредить поршень и поверхности стенок цилиндра.
  6. Далее снимаем кольца с поршней, поддевая их пальцем или ногтем и вынимая из канавки. Проворачиваем изделие до тех пор, пока оно полностью не покинет канавку.

    Разжимаем пальцами зазор

  7. После снятия все детали нужно промыть керосином, а канавки тщательно вычистить. Поверхности все нужно протереть и проверить на наличие дефектов: царапин и трещин.
  8. С помощью нутромера делаются измерения износа: в четырех плоскостях в перпендикулярных направлениях. При превышении износа 0,15 мм или наличии царапин выполняется расточка блока до их полного удаления, а также подгоняются необходимые размеры.
  9. Далее подбираются шатуны и поршневые пальцы для замены. После подбора их нужно вставить. Для этого необходимо нагреть головку шатуна и надеть на шатун поршень. Палец следует вставлять с оправкой. В вертикальном положении шатунный палец не должен выпадать.
  10. Для вывода о необходимости замены деталей, нужно снять размеры зазоров между кольцами и цилиндром. Для этого изделия вставляются в цилиндр и измеряется зазор в замке, он не должен быть больше 0,45 мм.

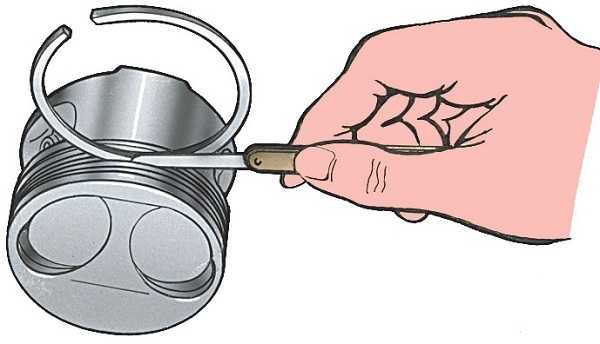

    Как правильно измерить зазор

  11. Далее последовательно устанавливаются поршневые кольца с помощью специального приспособления.
  12. Замок первого кольца нужно установить на 30 градусов от оси пальца. На остальных замки устанавливаются относительно друг друга на 120 градусов.

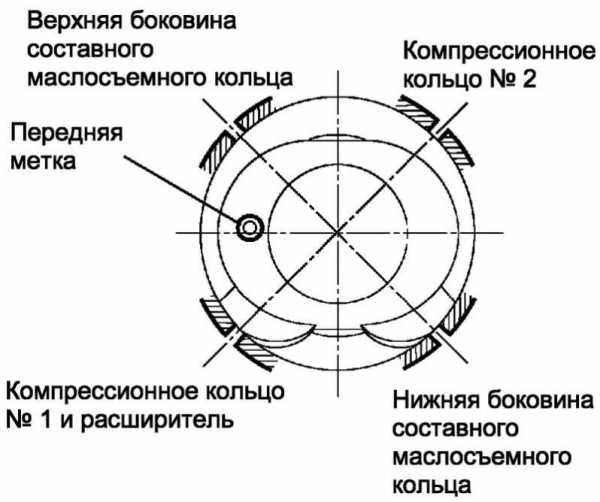

    Схема расположения изделий

  13. Перед установкой детали нужно смазать машинным маслом. Сборка осуществляется в обратном порядке.

Выполняя самостоятельно замену поршневой группы на ВАЗ 2106, следует внимательно следить за последовательностью установки.

Видео «Сборка поршневой группы на ВАЗ 2106»

В этом видео показываются тонкости при сборке коленчатого вала и поршневой группы ВАЗ 2106.

avtozam.com

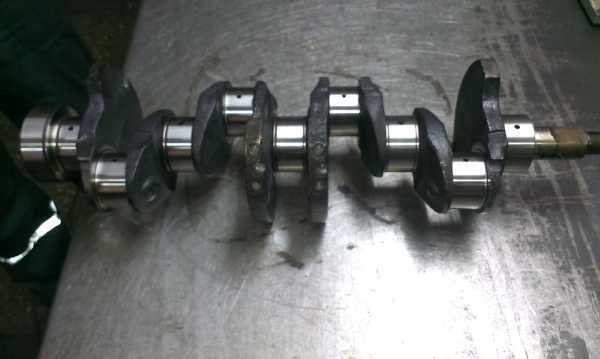

ДВС ВАЗ 2106 Установка коленчатого вала, сборка поршневой. — DRIVE2

Полный размер

Привет всем!
Есть у меня не объяснимая тяга к двс. При чем начиная от бензопилы с двухтактным двигателем заканчивая любым автомобильным четырехтактником. У меня есть старая копейка, вместе с ней достались почти все запчасти от двс 2106. Решил собрать. Запасной двигатель иметь полезно. Начал конечно с низа. Отвез блок на расточку (1500) и колено на шлифовку (1500). Блок точили на первый ремонт 79,4. Поршня (2000) купил от двс 2105 без стопорных колец, с проточкой под клапана. Хотя в 6-ом двигателе всем известный недоход и поршня с клапанами и так не должны встретиться. В комплекте костромских поршней с пожизненой гарантией и молибденовым напылением. Кольца, поршневые пальцы, перчатки и подробная инструкция. Шатуны стандартные 6-ые. Колено шлифанули коренные шейки 0,25, шатунные 0,5. Вкладыши «Дайдо металл русь» ремонтных размеров соответсвенно. Комплект прокладок, натяжитель, привод масляного насоса, полукольца, заглушки масляных каналов коленвала (1500). Так же заменил корпус масляного насоса, старый треснул. После расточки лезвием канцелярского ножа почистил все стягиваемые поверхности блока, бугеля. Все места под прокладки. Все это дело помыто и обезжирено бензином. Коленвал так же перед установкой моется, меняются заглушки и чистятся масленые каналы, сверлом. Далее в блок и бугеля устанавливаем вкладыши не жалея обильно смазываем моторным маслом, а лучше специальной пастой. Ставим полукольца и кладем коленвал, устанавливаем бугеля замок к замку. Протяжку делаем в 2 подхода предварительную и конечную. Затяжка по схеме, проверяя вращение коленчатого вала. Сборка поршней проводилась путем запрессовки предварительно охлажденного поршневого пальца в нагретый шатун. Вся процедура довольна проста если не торопиться и подходить к делу с чувством, толком, расстановкой. Если собираетесь делать сами советую первый палец запресовать в не нужный шатун поршень, так сказать потренироваться и отладить сам процесс. Шатун и поршень имеют направление указано стрелкой в переднюю часть мотора. Устанавливаем шатунные вкладыши. Далее на поршень устанавливаем кольца, расположение замков колец указано на схеме. Стягиваем и отправляем шатун с поршнем в законное место. После затяжки каждого шатуна проверяем вращение коленчатого вала.
Продолжение следует…

Полный размер

www.drive2.ru

Поршни и шатуны.ВАЗ-2103 — DRIVE2

Выпрессовка поршневого пальца.

Подбор поршня к цилиндру.
Расчетный зазор между поршнем и цилиндром (для новых деталей) составляет 0,025-0,045 мм. Он определяется промером деталей и обеспечивается ус­тановкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе дета­лей) — 0,15 мм.
Если у двигателя, бывшего в эксплуатации, за­зор превышает 0,15 мм, то необходимо заново по­добрать поршни, чтобы зазор был возможно бли­же к расчетному.
В запасные части поставляются поршни классов А, С, Е. Этого достаточно для подбора поршня к любому цилиндру при ремонте двигателя, так как поршни и цилиндры разбиты на классы с неболь­шим перекрытием размеров. Например, к цилиндрам классов В и D может подойти поршень класса С. Так­же и к изношенным цилиндрам классов А и В может подойти поршень класса С.

Разборка. Снимите поршневые кольца. Уложите пор­шень в опору с цилиндрической выемкой и с помо­щью оправки А.60308 выпрессуйте палец (рис. 2-32).
Если некоторые детали шатунно-поршневой груп­пы не повреждены и мало изношены — они могут быть снова использованы. Поэтому при разборке по­метьте их, чтобы в дальнейшем собрать группу с теми же деталями и установить в прежний цилиндр.
Сборка. Перед сборкой подберите палец к порш­ню. Для правильного сопряжения необходимо, что­бы поршневой палец, смазанный моторным маслом, входил в отверстие поршня от простого нажатия ру­кой (рис. 2-33) и не выпадал, если держать поршень так как показано на рис. 2-34.
Выпадающий палец замените другим, следующей категории. Если палец третьей категории выпадает из отверстия поршня, то замените поршень и повто­рите подбор пальца.

Так как палец вставляется в верхнюю головку шатуна с натягом, необходимо нагреть шатун для расширения его головки. Для этого поместите шату­ны на 15 мин в электропечь, нагретую до 240°С.
Палец заранее приготовьте к сборке, надев его на валик приспособления А.60325 с уста­новленным дистанционным кольцом 5. Кольцо долж­но иметь толщину 4 мм, наружный диаметр 22 мм и внутренний — 15 мм. На конце приспособления уста­навливается направляющая 3, закрепляемая винтом 4. Винт затягивайте неплотно, чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном.
Для правильного соединения пальца с шатуном запрессовывайте патец как можно скорее, так как шатун быстро охлаждается и после охлаждения из­менить положение пальца будет невозможно.
Поршень с шатуном должен быть собран так, что­бы стрелка на днище поршня была направлена в сто­рону отверстия для выхода масла (если оно имеется) на нижней головке шатуна (см. рис. 2-31).
Извлеченный из печи шатун быстро зажмите в тисках. Надевая поршень на шатун, следите, чтобы отверстие под палец совпадало с отверстием верхней головки шатуна. Закрепленный на приспособлении поршневой палец протолкните в отверстие поршня и верхнюю головку шатуна (рис. 2-36) до упора запле-чика приспособления в поршень.
Во время этой операции поршень должен прижи­маться бобышкой к верхней головке шатуна в на­правлении запрессовки пальца (показано стрелкой на рис. 2-36). Тогда палец займет правильное положение.
После остывания шатуна смажьте палец мотор­ным маслом через отверстия в бобышках поршня.
Смажьте моторным маслом канавки на поршне, поршневые кольца и у

www.drive2.ru

Замена поршня ВАЗ - 2106

Извлекаем поршень с шатуном из блока цилиндров (см. Замена вкладышей коленчатого вала).

В нижних головках...

...и крышках шатунов установлены сталеалюминиевые вкладыши.

От проворачивания их удерживают замки, входящие в прорези постелей.

Зажимаем шатун в тиски и, разжимая, снимаем верхнее...

...и нижнее компрессионные кольца. При их последующей установке метка «ВЕРХ» или «ТОР» должна быть направлена к днищу поршня.

Надписи на кольце может и не быть, но нижнее компрессионное кольцо всегда устанавливается фаской вниз.

Снимаем маслосъемное кольцо...

...с расширителем.

Установив поршень на деревянную оправку с отверстием или удерживая на весу, выбиваем палец.

Собираем шатунно-поршневую группу в обратной последовательности.

Подбираем новый поршень. Класс поршня обозначается буквой, а категория пальца – цифрой (см. таблицу сопрягаемых деталей).

Зазор между поршнем и цилиндром у новых деталей составляет 0,05–0,07 мм. При износе максимально допустимый зазор – 0,15 мм.
Правильно подобранный, смазанный моторным маслом палец должен входить в отверстия поршня под усилием большого пальца руки и не выпадать из поршня в вертикальном положении.

Установив кольцо в цилиндр, набором щупов проверяем зазор в его замке. Он должен быть 0,25–0,40 мм для всех колец. Если зазор повышенный, необходимо заменить кольца.

Зазор между кольцом и канавкой поршня проверяем также набором щупов. Для верхнего компрессионного кольца он должен быть 0,045–0,077, нижнего – 0,025–0,057, маслосъемного – 0,020–0,052 мм. Предельно допустимый зазор при износе – 0,15 мм.

Устанавливаем в поршневые канавки кольца, затем ориентируем их следующим образом:

  • замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого пальца;
  • замок нижнего компрессионного кольца разворачиваем относительно замка верхнего кольца в противоположную сторону;
  • замок маслосъемного кольца ставим на 90° относительно замков других колец. При этом стык его расширителя должен находиться с противоположной стороны замка самого кольца.

Разогреваем верхнюю головку шатуна до 240°С, зажав его в тисках.

Палец можно предварительно охладить в морозильной камере.

Надеваем на шатун поршень и при помощи оправки быстро запрессовываем палец.

Цифры на шатуне и его крышке, указывающие номер цилиндра, должны находиться с одной стороны и совпадать.

Метка «П» на поршне должна быть направлена к передней части блока цилиндров.

manual.countryauto.ru

ВАЗ 2106 | Поршень с шатуном. Разборка, дефектовка и сборка

Поршень с шатуном:

1 - гайка шатунного болта
2 - шатунные вкладыши
3 - шатун
4 - поршневой палец
5 - канавка верхнего компрессионного кольца
6 - канавка нижнего компрессионного кольца
7 - канавка маслосъемного кольца
8 - поршень
9 - шатунный болт
10 - крышка шатуна

Для удобства подбора поршней по цилиндрам цилиндры и поршни в зависимости от диаметра делятся на пять размерных групп: A, B, C, D, E.

В качестве запасных частей поставляются поршни номинального размера трех классов: A, C, E и двух ремонтных размеров. Первый ремонтный размер увеличен на 0,4 мм, второй – на 0,8 мм.
По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы.
Для поршней ремонтных размеров поставляются в качестве запасных частей кольца ремонтных размеров, увеличенные на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.

Номинальные размеры цилиндров и поршней

Размерная группа

Модель двигателя ВАЗ-2108

Модель двигателя ВАЗ-21083

Диаметр цилиндра, мм

Диаметр поршня, мм

Диаметр цилиндра, мм

Диаметр поршня, мм

A

76,00-76,01

75,965-75,975

82,00-82,01

81,965-81,975

B

76,01-76,02

75,975-75,985

82,01-82,02

81,975-81,985

C

76,02-76,03

75,985-75,995

82,02-82,03

81,985-81,995

D

76,03-76,04

75,995-76,005

82,03-82,04

81,995-82,005

E

76,04-76,05

76,005-76,015

82,04-82,05

82,005-82,015

Для подбора поршней к цилиндрам вычислите зазор между ними. Зазор определяется как разность между замеренными диаметрами поршня и цилиндра. Номинальный зазор равен 0,025-0,045 мм, предельно допустимый – 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера.

Примечание 1

Зазор между кольцами и канавками поршня, мм

Номинальный:



верхнее компрессионное кольцо

0,04-0,075

нижнее компрессионное кольцо

0,03-0,065

маслосъемное кольцо

0,02-0,055

Предельно допустимый зазор для всех колец

0,15.

Примечание 2

Зазор в замках поршневых колец, мм:

Номинальный

0,25-0,45

Предельно допустимый

1,0

Поршневые пальцы разбиты по диаметру на три класса (1-й, 2-й, 3-й) через 0,004 мм. Класс пальца маркируется на его торце краской.

Размерные классы поршневых пальцев и поршней

Класс

Диаметр пальца, мм

Диаметр отверстия в поршне, мм

Маркировка

пальца

поршня

1

21,970-21,974

21,982-21,986

Синий

1

2

21,974-21,978

21,986-21,990

Зеленый

2

3

21,978-21,982

21,990-21,994

Красный

3


Поршень на шатун устанавливается так, чтобы стрелка на днище поршня была направлена в противоположную сторону от номера детали, отлитого на шатуне. Если на нижней головке шатуна есть отверстие для выхода масла, стрелка на поршне должна быть направлена в сторону этого отверстия.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Рекомендуем снимать поршневые кольца специальным съемником. Если его нет, аккуратно раздвиньте замок кольца и снимите кольцо с поршня. Аналогичным образом снимите остальные кольца. 2. С помощью специальной оправки выпрессуйте палец из шатуна. 3. Осмотрите поршни. Если на них есть задиры, следы прогара, глубокие царапины – замените поршни.
4. Для определения зазора измерьте диаметр цилиндра (см. подраздел 11.8.) и диаметр поршня, который измеряют микрометром в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 51,5 мм от днища поршня. 5. Измерьте щупом зазор между кольцами и канавками на поршне в нескольких местах по периметру. Если зазор превышает предельно допустимый (см. примечание 1), замените поршни с кольцами. 6. Вставьте поршневое кольцо в специальную оправку и измерьте зазор в замке. Вместо оправки можно вставить кольцо в цилиндр и продвинуть его поршнем, чтобы кольцо встало без перекосов. Если зазор превышает предельно допустимый, замените кольцо (см. примечание 2). Если зазор меньше 0,25 мм, осторожно спилите надфилем концы кольца.

7. Проверьте посадку поршневого пальца в поршне. Для этого смажьте поршневой палец моторным маслом и вставьте его в поршень. Палец должен входить в поршень свободно от нажатия большим пальцем руки.

8. Переверните поршень так, чтобы палец встал вертикально, при этом он не должен выпадать из поршня под действием собственного веса. Если палец выпадает из поршня, возьмите палец следующего класса. Если из поршня выпадает палец третьего класса, замените поршень и палец.

9. Осмотрите шатунные вкладыши. Если на них имеются трещины, задиры, выкрашивание – замените вкладыши.

10. Осмотрите шатуны с крышками. Замените погнутые шатуны.

11. Наденьте поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем оденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

12. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 минут. Зажмите шатун в тисках, установите на него поршень (см. примечание), чтобы отверстия под палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

13. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня.

Предупреждение

Шатуны обрабатываются совместно с крышками, поэтому их нельзя разукоплектовывать.

Если при сборке шатунно-поршневой группы устанавливаются новые детали, подберите поршни к цилиндрам по классу, группе и по массе. Поршневые пальцы и поршни также нужно подобрать по классу.

Примечание

Сборку поршня с шатуном нужно производить как можно быстрее, так как шатун быстро охлаждается. После охлаждения шатуна изменить положение пальца будет невозможно.

Обозначение ремонтного размера:

1-й ремонтный – треугольник,
2-й ремонтный – квадрат.

Обозначение группы по массе:

нормальная – “Г”,
увеличенная на 5 грамм – “+”,
уменьшенная на 5 грамм – “-”.

14. Смажьте моторным маслом поршневые кольца и канавки на поршне. Наденьте съемником или вручную поршневые кольца соответственно соориентировав их. Проверьте легкость перемещения колец в канавках.

15. Если на кольце нанесена надпись “Верх”, “Top” или “ВАЗ”, установите кольцо надписью вверх, к днищу поршня.

16. На нижнем копрессионном кольце имеется проточка. Кольцо должно устанавливаться проточкой вниз. Перед установкой маслосъемного кольца поверните пружинный расширитель так, чтобы его замок находился с противоположной стороны от замка кольца.



17. Поверните поршневые кольца так, чтобы их замки располагались под углом 120° друг к другу.

18. Вставьте вкладыш в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше должен войти в паз головки шатуна.

19. Вставьте вкладыш в крышку шатуна так, чтобы фиксирующий выступ на вкладыше вошел в паз крышки шатуна.

automn.ru
