Замена лямбда зонд: Замена лямбда зонда, первый и второй лямбды датчики

Содержание

Замена лямбда зонда, первый и второй лямбды датчики

Главная » Электрика » Замена лямбда зонда, первый и второй лямбды датчики

просмотров 2 115

Первый из пары датчиков лямбда зондов, называемая регулирующей, помещается в выхлопную систему между двигателем и катализатором, а вторая лямбда, так называемая диагностика, должны быть размещены сразу же после выхода катализатора. Неисправности этих датчиков сигнализируют первоначально контрольной лампой (MIL) (check engine) на приборной панели, и для их точной идентификации позволяет диагностировать главный контроллер, изготовленный с использованием соответствующего тестера. В ходе этого сначала выявляются соответствующие записи в памяти ошибок, а затем их точная интерпретация становится возможной на основе стандартных тестов и измерений реальных параметров.

Критерии для правильной работы лямбда зонда

Условием эффективной оптимизации состава выхлопных газов с помощью катализаторов, установленных в автомобилях, является сжигание в цилиндрах двигателей, так называемых стехиометрических смесей, в которых 14,7 одинаковых единиц воздуха на 1 единицу массы топлива.

Его выполнение очень сложно из-за необходимости постоянной регулировки введенных доз топлива до текущей нагрузки двигателя, его температуры, скорости вращения и т. д. Поэтому, помимо использования датчиков, измеряющих эти количества, возникла необходимость ввести систему постоянного контроля фактического состава выработанных выхлопных газов

Это то, что использует лямбда-зонд, также известный как кислородный датчик, потому что он реагирует непосредственно на изменение содержания кислорода в выхлопных газах. Его увеличение свидетельствует о сжигании слишком плохой топливно-воздушной смеси, уменьшение — при чрезмерном обогащении композиции. Согласно этой информации, полученной зондом, контроллер увеличивает или уменьшает размер введенной дозы топлива.

Видео, что такое лямбда зонд



Дополнительные требования для правильной работы лямбды

Лямбда-датчики работают правильно только после достижения достаточно высокой рабочей температуры. Чем короче время прогрева, тем быстрее они становятся активными в выполнении своих функций. Ранее блок управления двигателем игнорирует свои сигналы, что всегда приводит к увеличению расхода топлива и ухудшению состава выхлопных газов. Зонд должен как можно скорее реагировать на изменения состава испускаемого дымового газа, поскольку любая задержка в реакции означает неблагоприятную задержку в коррекции пропорций топливовоздушной смеси с помощью модуля управления двигателем.

Причины неисправности лямбда зонда

Лямбда-датчики, изготовленные в соответствии со стандартами оригинальных деталей, обычно не портятся в течение всего срока службы транспортного средства без участия внешних причин. К ним относятся: механические воздействия, вызывающие физический ущерб, например, растрескивание керамического сердечника или прерывание кабельных соединений; загрязнение сенсора из-за твердых частиц паров, осаждающихся на него, что заставляет реакцию зонда замедляться до изменений состава выхлопных газов и, следовательно, нарушения электронного модуля управления двигателем; Увлажнение и коррозия электрических соединителей, которые изменяют значения сигналов, излучаемых зондом.

Выбор лямбда зонда

  • Неисправные лямбда-зонды не подвергаются никакому ремонту, поэтому в случае неисправностей возникает необходимость их замены.
  • Опыт показывает, чтобы выбрать зап-часть проверенного бренда, отвечающего требованиям качества, чем дешевая замена.
  • Надлежащая и надежная работа датчика зависит от качества материалов, используемых для его изготовления, хорошо спроектированной конструкции, точной обработки и точной сборки (лазерной сварки) компонентов. Здесь применяются очень строгие требования, так как весь датчик подвергается очень неблагоприятным условиям, существующим внутри выхлопной системы, и, следовательно, к значительным разностям температур, сильным вибрациям, влажности и химически активным веществам.
  • Использование более дешевых деталей может обеспечить только очевидную экономию, так как обычно ускоряет период замены. Кроме того, дешевые замены часто предлагаются как «универсальные», то есть без оригинальных разъемов на концах проводов.
  • Ручное изготовление повышает риск соединений с плохой проводимостью или даже совершенно неправильными, что может привести к серьезным и дорогостоящим отказам других компонентов электронной системы управления двигателем.

Установка нового датчика лямбда зонда в автомобиль

После установки правильной запасной части убедитесь, что ее связь с контроллером двигателя микропроцессора верна. Для этой цели он тестирует, запускает и настраивает различные циклы вождения, пока контроллер не распознает от 3 до 5 типичных циклов, предопределенных производителем автомобилей. Если это условие не выполняется, индикатор предупреждения MIL отключится после следующего запуска двигателя. После этой первоначальной конфигурации бортовой диагностической системы начинается надлежащее функционирование самого лямбда-зонда. Если процедуры установки не соблюдаются или несовместимый кислородный датчик, проблемы, характерные для поврежденного зонда, снова появятся, так как на самом не будет работать оптимально, что отрицательно скажется на расходе топлива и выбросах.

Замены с качеством оригинальных деталей Лямбда-зонды, разработанные для вторичного рынка, производятся в соответствии со стандартами OE, благодаря которым они идеально подходят к автомобилю. Это проверяется в нескольких тестах во время производственного процесса, так что каждый продукт соответствует 100% требований к спецификации. Кроме того, зонды покрыты специальными покрытиями для предотвращения образования сажи и других загрязнителей. Программа лямбда-зонд для вторичного рынка включает 356 частей с 3558 возможными приложениями.

Проголосуйте, понравилась ли вам статья? Загрузка...

Замена кислородного датчика лямбда-зонд

Чаще всего ЭБУ машины может производить самостоятельную диагностику тех или иных частей для поиска поломки. Загоревшийся чек, на приборной панели сигнализирует о поломке лямбда-зонда, который в свою очередь определяет количество кислорода в газах. А о том, как происходит процесс замены лямбда-зонда вы прочитаете ниже.

Прежде чем поменять зонд, вы должны произвести проверку. Это можно сделать, следуя, ниже описанным советам:

  • Провести диагностику с использованием компьютера для поиска поломки (подключить компьютер в специальный разъём у автомобиля).
  • Не имея возможности провести компьютерную диагностику, можно сделать её используя, вольтметр (разогретый датчик с температурой около 300–400 °C, производит замер напряжение, которое посылается на ЭБУ).
  • Можно произвести проверку, сделав демонтаж, а после проверить наличие налёта из-за плохого сгорания топлива. Если есть нагар, то лямбду-зонда чистят и производят установку на место.

Чем самостоятельна замена превосходит автосервисы

Почему же самостоятельная замена лямбда-зонда лучше, чем в автосервисе? Потому что вам не придётся:

  • Самое важное для большинства людей — это бесплатно, нежели в автосервисе, а ещё вы можете провести замену датчика лямбда-зонда дома, никуда не уезжая.
  • Это очень легко. В 90 % случаев замена верхнего лямбда зонда, не нуждается в наличии подъёмника, спецоборудования или гаража. Замена кислородного датчика (верхнего) легче и быстрее, чем замена свечей зажигания. Имея опыт в смене свечей, вы с лёгкостью сможете заменить датчик кислорода.
  • Таким образом, вы защищаете себя от автосервисов, где вам ставят «оригинальный» и вы платите за него (на самом деле он может быть, как б/у, так и аналоговой версией). Вы сами покупаете тот, который вам нужен.
  • Вы защищаете себя от ошибок мастеров:
    1. При постановке лямбда-зонда работник автосервиса забыл смазать резьбовое соединение или же случайно задел кончик смазкой, тем самым снизив его эффективность.
    2. Приложил слишком большие усилия при установке лямбда-зонда, что приведёт к проблемам при следующей замене.
    3. Плохо или никак не закрепил кабель лямбда-зонда, а позже ваша изоляция либо расплавится, либо оборвётся.

Для себя вы будете избегать все вышеописанные ошибки мастеров и сделаете куда качественнее и экономнее. Но это не относиться к тем сервисам, в которых мастера прошли подготовку и у них профессиональное оборудование. Цены в таких автосервисах куда дороже.

Вот задачи, которые нужно решить:

  • Понять, что за датчик сломался.
  • Прочитать инструкцию по применению и понять, как поменять лямбда-зонд.
  • Найти и ознакомиться с видео и фотоотчётом по замене кислородного датчика, именно у вашей марки машины.
  • Произвести замену лямбда-зонда.
  • Выполнить проверку, сделанной работы.

Понять, какой кислородный датчик вы будете менять

То, как заменить датчик, зависит от местоположения. Так что, перед заменой поломанного лямбда-зонда, вы должны чётко понимать, какой датчик сломался. Как это сделать, вы прочли выше, но мало понять, какой лямбда-зонд сломан, вы должны знать местонахождение поломанного датчика.

С тем, какой датчик сломался, вы определились.

Если это второй или левый, или правый, то вам нужно будет иметь яму или эстакаду, так как они под дном автомобиля. Здесь вам лучше обратиться к профессионалам.

Если сломался первый датчик (левый или правый), то в этом случае вам не нужно ничего из спецоборудования, ибо эти датчики находятся под капотом, а заменить их не труднее, чем свечи зажигания.

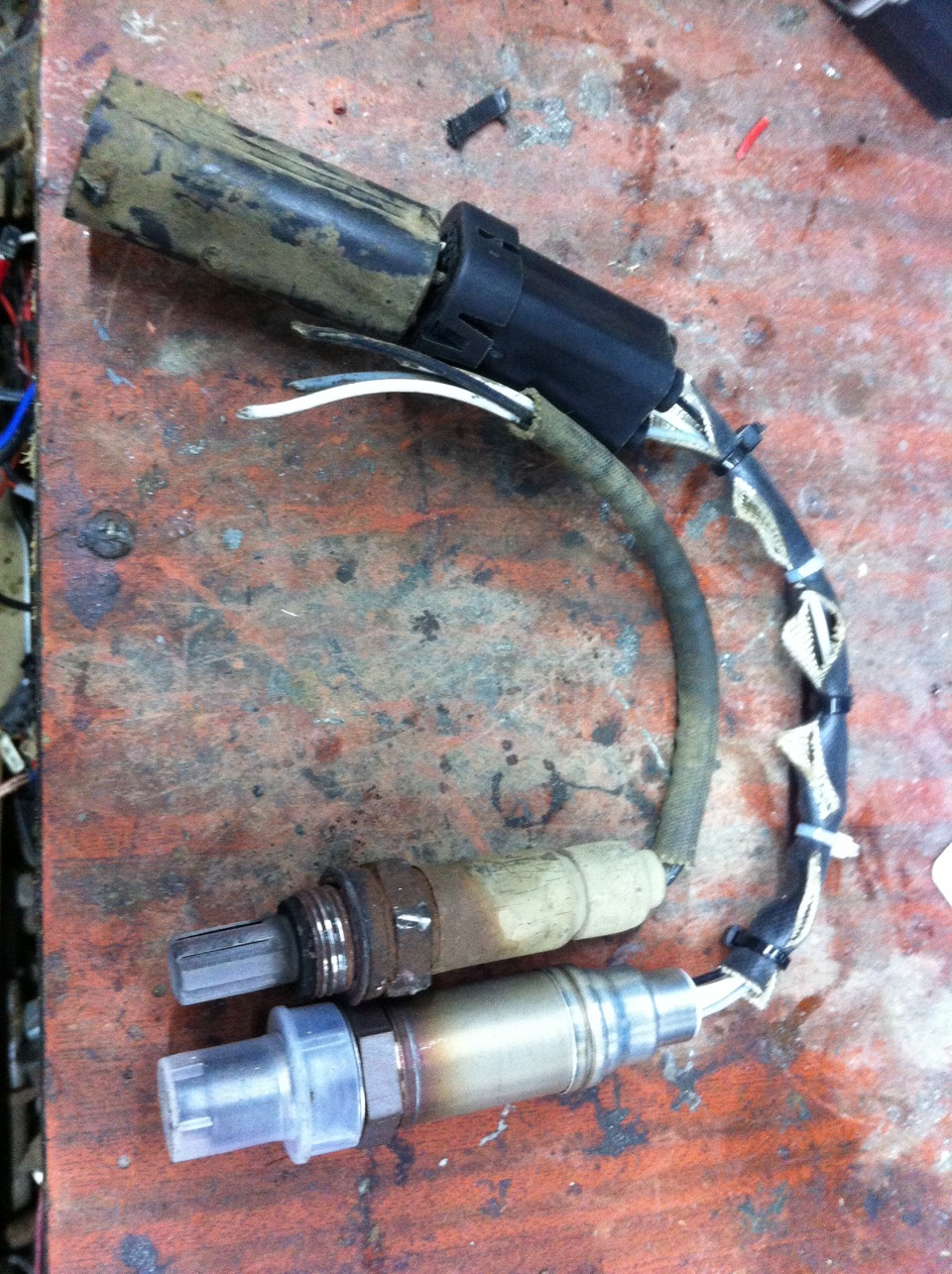

Замена лямбды-зонда

Замену лямбды-зонда невозможно сделать планово, но чаще всего стоит следовать следующим правилам:

  • Лямбда-зонд, имеющий подогрев, требует замены через 100 тыс. километров.
  • Замена лямбда-зонда без подогрева производиться через 50–80 тыс. км.
  • Планарные датчики — заменяются через каждые 160 тыс. километров.

Замена кислородного датчика делается только после проверки, на наличие поломки. Замена лямбда-зонда производится в два действия (подготовительное и установочное действие). Для замены кислородного датчика нужно сделать следующее:

  • Проведите прогревание вашего двигателя до его рабочей температуры.
  • Положите рабом с собой новый лямбда-зонд и все нужные вам инструменты:
    1. Специальный ключ для снятия датчика, если таковой нет, то ключ на 22 миллиметра, в крайнем случае — клещи. Будьте готовы к встрече со специально теплопроводящей «рубашкой», которую без спец ключа не снять.
    2. Для насадки желательно иметь удлинитель.
    3. Снять защитный кожух вам поможет ключ или накидная головка.
  • Для того чтобы не получить ожоги — наденьте перчатки.
  • Произведите отсоединение электроразъёма. Найти его вы сможете от кабеля, идущего от лямбда-зонда. Отсоедините его в первую очередь, так шанс повреждения проводов при перекручивании намного меньше, да и в дальнейшем вам может понадобиться электроразъём для установки универсального датчика.
  • Снимите кислородный датчик, вращая против часовой стрелки, захватив за шестигранный ключ у самого основания.
  • Следом вы должны нанести медную или графитовую смазку на резьбовое соединение, но может быть и так, что производитель сделал это за вас. Если датчик присоединяется при использовании двух болтов, то смазка не нужна.
  • Установите новый датчик собственноручно до упора. После вы должны применить насадку или клещи, для окончательной установки лямбда-зонда. Ваши усилия, не должны превышать допустимые производителем.
  • Для полной замены вы должны положить кабеля и присоединить электроразъём, проведя фиксацию всего — хомутиками.

Особенности в установке

Несмотря на всё вышесказанное, следует учитывать следующие особенности чтобы поменять кислородного датчика:

  • При повторном использовании датчика вам нужно провести обработку резьбы специальной пастой, сделав это так, чтобы защитная трубка осталась не тронутой.
  • Нужно внимательно и серьёзно отнестись к моменту затяжки, указанной изготовителем.
  • Проводите замену лямбды-зонда аккуратно и не торопясь, для того чтобы избежать повреждения датчика.

Теперь вы можете самостоятельно вычислить поломку кислородного датчика, а ещё и произвести его смену. Вы узнали, что такое лямбды-зонд и зачем он нужен. Производите замену, строго соблюдая все условия, и у вас всё пройдёт успешно. Удачи!

Видео по теме

Хорошая реклама



Как открутить лямбда зонд (датчик кислорода), если он прикипел

Если какие-либо детали скреплены резьбовым соединением, то эта особенность конструкции позволяет легко осуществить монтаж и демонтаж элементов с использованием специального инструмента. Гаечные ключи известны человечеству уже более пяти веков, не требуют специальных навыков при применении, выдерживают большие нагрузки.

Тем не менее, даже при использовании изделия надлежащего качества и размера, могут возникнуть проблемы с откручиванием некоторых элементов, например автомобильного датчика кислорода.

В чем сложность

Датчик кислорода или лямбда зонд устанавливается в выхлопную систему автомобиля и служит для определения качества утилизируемой таким образом газообразной смеси. Этот элемент работает в очень непростых условиях, поэтому в результате продолжительного использования могут возникнуть следующие сложности:

  • Датчик прикипел.
  • Деталь находится в труднодоступном месте.
  • Грани изделия повреждены.

Учитывая тот факт, что наиболее часто эта деталь устанавливается в корпусе выпускного коллектора, в котором температура отработавших газов может достигать 500 градусов Цельсия, то неудивительно, что наиболее частая причина сложностей с демонтажем деталей заключается в том, что датчик кислорода прикипает к металлической поверхности детали, в которую установлен.

Датчик может находиться в таком месте, что для ее демонтажа не обойтись без использования специальных приспособлений. Конечно, можно всегда предварительно демонтировать систему выпуска отработавших газов, что существенно облегчит процесс демонтажа самой детали, но в таком случае объем выполняемых работ увеличится на порядок.

Если ранее предпринимаемые попытки выкрутить лямбда зонд заканчивались неудачей и при этом повреждались грани под ключ, то в этом случае удалить датчик будет очень непросто.

Разрешение проблемы

Как безопасно открутить лямбда зонд будет зависеть от причины, по которой возникли проблемы с демонтажем этой детали. Если датчик прикипел, то очень часто такая проблема решается с помощью газовой горелки. Основное условие для успешного снятия детали таким образом – сильный разогрев коллектора рядом с датчиком. Благодаря температурному расширению посадочное гнездо слегка расширится, после чего снимаем основную деталь с помощью гаечного ключа.

Для снятия датчика со слизанными гранями может понадобиться сварочный аппарат. Для удаления детали потребуется пожертвовать гаечным ключом или торцовой головкой, которые после помещения на гранях детали аккуратно прихватываются в нескольких местах. Затем следует использовать большой рычаг, чтобы провернуть ДК в посадочном отверстии. В большинстве случаев такая операция выполняется на полностью демонтированных элементах системы выпуска отработанных газов.

Советы и рекомендации

Советы от более опытных владельцев машин могут сэкономить немалое количество времени начинающим автомеханикам, например:

  • Если новый автомобиль эксплуатируется непродолжительное время после приобретения, то для снятия этой детали, достаточно предварительной обработки посадочного места проникающей смазкой.
  • Если лямбда зонд находится в труднодоступном месте, то выкручивать его следует после установке автомобиля над смотровой ямой, на эстакаде или на подъемнике.
  • Некоторые датчики кислорода невозможно демонтировать без использования специального ключа.

Если лямбда зонд не снимается, то приведенные в этой статье методы позволят решить проблему. Если ни один способ не подходит, то всегда можно снять коллектор, срезать датчик болгаркой, рассверлить отверстие, нарезать большую резьбу. Затем в восстановленное таким образом посадочное отверстие установить новый лямбда зонд.

Видео по теме

Хорошая реклама

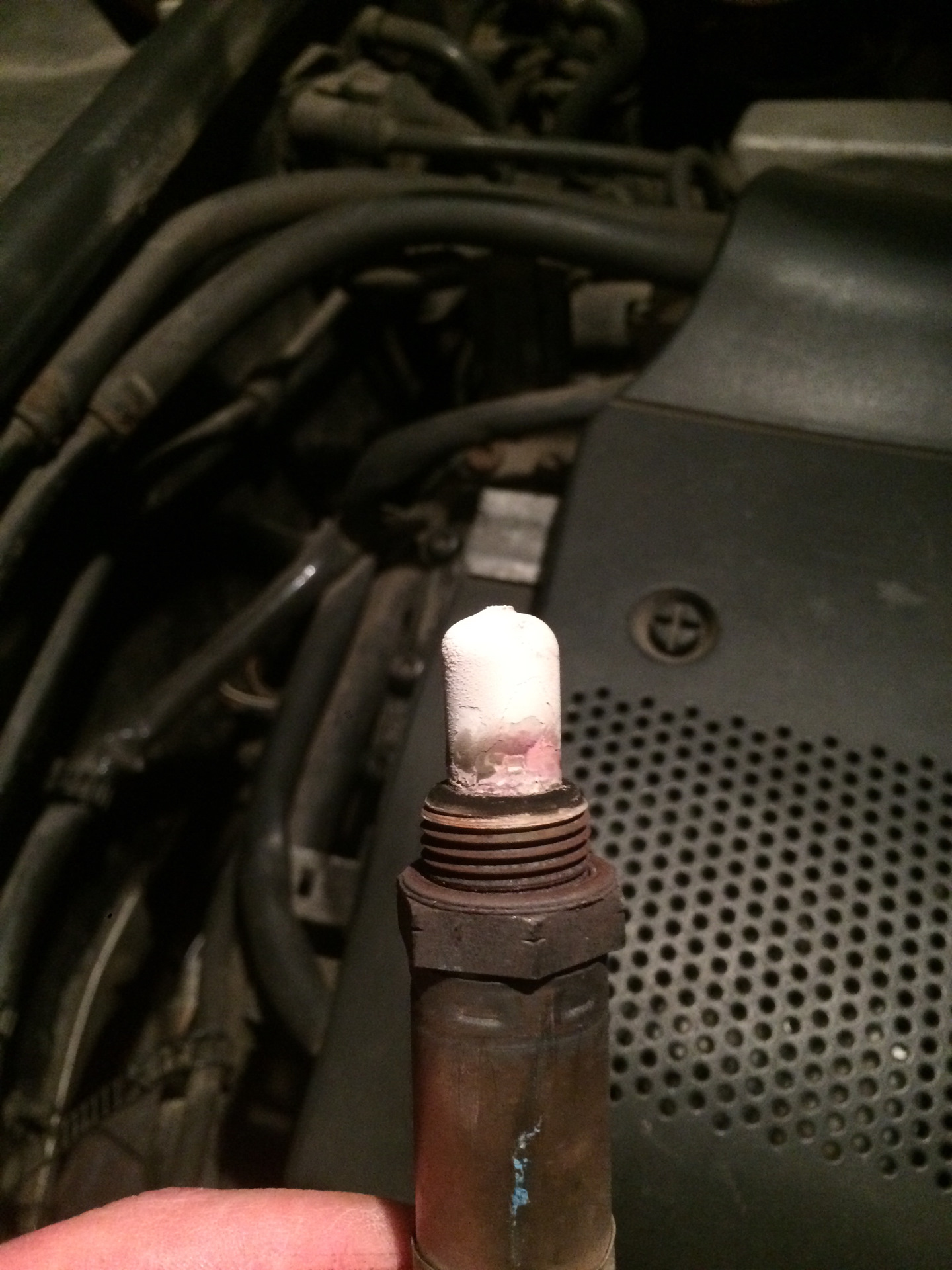

Как почистить лямбда зонд своими руками в домашних условиях: промывка лямбда зонда

Оборудование автомобилей катализаторами — итог внедрения экологических норм. Основная задача — снизить вредное воздействие работы двигателей автомобилей на окружающую среду. Для этого необходимо снизить содержание токсинов, содержащихся в выхлопных газах. Несомненно, катализаторы необходимы, однако для их правильной работы требуются специальные условия и контроль состава воздуха и топлива. В противном случае они не прослужат долго. Поэтому оборудование автомобилей кислородным датчиком или лямбда зондом становится настоящим помощником для контроля состава выхлопных газов.

Устройство, принцип работы

Лямбда зонд предназначен для измерения показателя кислорода в выхлопных газах, поддержки оптимального состава топлива и воздуха, которые поступают в двигатель. Норма для такого соотношения равняется 14.6–14.8 частям воздуха и 1 части топлива.

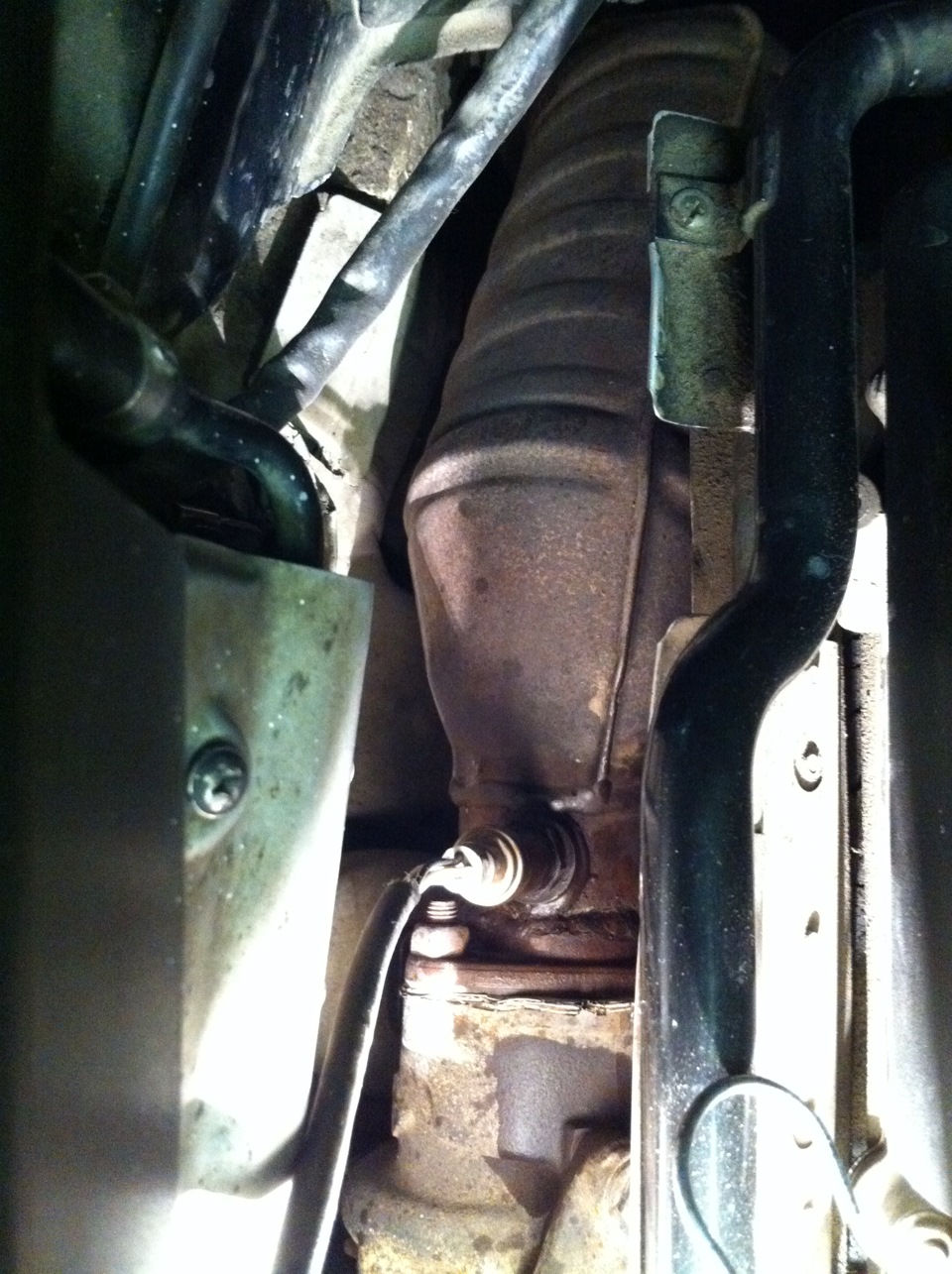

Расположен перед катализатором в выпускном коллекторе. Некоторые модели автомобилей оснащены двумя устройствами. Если имеются два прибора, то второе устанавливается на выходе из катализатора. Таким образом, достигаются более точные показатели воздушно-топливной смеси, работа катализатора становится более эффективной.

Разливают несколько видов датчика. Одними из самых распространенных считаются циркониевый, титановый и широкополосной. Он состоит из нескольких основных элементов:

  • Корпус, вмещает все элементы
  • Защитная колба, оснащена специальными отверстиями через которые проходят выхлопные газы
  • Электроды: наружный — отвечает за взаимодействие с выхлопными газами, внутренний — с атмосферой. Имеют платиновое напыление
  • Электролит на основе диоксида циркония, который располагается между электродами
  • Нагревательный элемент, необходим для подогрева кислородного датчика. Подогрев нужен для обеспечения проводимости электролита. Необходимая температура около 400 °С

Принцип работы заключается в том, что при достижении нужной температуры электролита, кислород вместо с отработанными газами проходят сквозь него. При этом между чувствительными к ионам кислорода образуется разность потенциалов. Между напряжением, которое возникает на электродах, и концентрацией кислорода в выхлопных газах существует обратная зависимость. Чем больше содержание кислорода тем меньше напряжение.

Титановым устройствам необходима более высокая температура для нагревания, порядка 700 ºС. Их чувствительный элемент состоит из диоксида титана. Они измеряют выходное напряжение, функционируют без воздуха из атмосферы.

Широкополосной датчик кислорода считается более усовершенствованным. Он имеет заканчивающий элемент. Само устройство измеряет количество кислорода, фиксирует напряжение, сравнивает показатели с нормой и, если обнаружено несоответствие, направляет электрический ток. Он провоцирует выделение кислорода из выхлопных газов. Процесс длится до тех пор, пока напряжение не достигнет величины 450 мВ. Чаще используется на входе.

Как проверить

Данный вид датчиков считается одним из часто изнашиваемых. На него постоянно оказывают влияние отработанные газы, немаловажным фактором является качество топлива, с которым приходится работать, а также исправность двигателя. О неисправности и неполадках сообщит соответствующая лампочка на панели приборов. В данном случае выявить проблемы именно с этим датчиком поможет диагностика с помощью сканера. Также о возникших проблемах будет свидетельствовать потеря мощности, «рывки» в работе двигателя в режиме холостого хода, минимальный отклик на педаль газа. Увеличится токсичность выхлопных газов, определить которую можно только при измерении специальным прибором. Произойдет увеличение расхода топлива.

К основным причинам выхода из строя можно отнести: износ (каждый датчик имеет свой ресурс пробега), грязь, влага, механическое воздействие, которое приводят к сколам и трещинам, а также обрыв цепи нагревательного элемента. Более быстрому износу будут способствовать топливо низкого качества, частый перегрев двигателя, попадания масла, попадания моющих средств, добавление присадок в топливо.

Замена или ремонт

Неисправный прибор приводит к быстрому износу других ключевых деталей двигателя, влияет на качество управления автомобилем в целом. При обнаружении неработающего устройства его необходимо заменить на новое. Если же причиной неполадок становятся загрязнения, то есть вероятность вернуть его к жизни. Прежде чем выполнить чистку необходимо знать можно ли почистить лямбда зонд своими руками или лучше довериться профессионалам. В связи со специфической системой работы на приборе часто накапливается копоть, а продукты горения заполняют внутреннюю часть. Это позволяет работать, но с перебоями. Такую работу вполне можно выполнить в домашних условиях.

Прежде чем приступать к очистке необходимо снять датчик. На разных моделях авто эти действия будут выполняться по-разному, но в целом механизм действий один. Для начала стоит обеспечить место для работ, которое будет наиболее удобно для отключения и снятия датчика. Это может быть эстакада или яма. Затем нужно отсоединить клемы проводов, которые идут к самому лямбда зонду. Далее с помощью ключа нужного размера демонтируется сам прибор. Выполнять работы стоит только после полного охлаждения двигателя.

Вариантов очистки несколько:

  • Замачивание в кислоте. Чаще всего используется ортофосфорная. Самый простой и быстрый метод, не требующий больших затрат времени и денег. Наибольшую сложность составляет необходимость доступа к основанию, которое находится за металлическим колпачком. Можно сделать надрез колпачка возле резьбы с помощью токарного станка. Второй вариант — проделать напильником окошки, через которые поступит жидкость. Для полного очищения сердечник лямбда зонда помещают в емкость на 20–25 минут. Его нельзя помещать в химическое вещество полностью. После этого его необходимо тщательно промыть, желательно теплой водой и затем высушить. Если имеются сильные загрязнения можно использовать зубную щетку, смоченную в растворе кислоты. При наличии засоров рекомендуется увеличить время выдержки до 2–3 часов. Выбирая этот метод, не стоит пренебрегать мерами безопасности, поскольку ортофосфорная кислота крайне опасна.
  • С помощью нагревания и кислоты. Понадобится все та же ортофосфорная кислота и газовая горелка. Сердечник необходимо окунуть в кислоту, затем поднести к пламени горелки и нагревать до появления на поверхности зелено-голубой соли и полного выкипания кислоты с поверхности. Затем промыть водой и по необходимости повторить действия. Данный способ более быстрый, занимает не больше 10–15 минут. Однако меры безопасности нужно соблюдать и в этом случае. При нагревании кислота разбрызгивается.

Если колпачок был снят с помощью спила на токарном станке, то на место его можно вернуть с помощью аргоновой сварки. Вместо ортофосфорной кислоты можно использовать любую жидкость для удаления ржавчин, типа WD. Прежде чем производить установку очищенного прибора стоит уделить внимание уплотнительному кольцу. Также необходимо смазать готовый датчик графитовой смазкой. Так он будет защищен от пригорания. Когда знаешь, как почистить лямбда зонд, какие есть действенные способы, работа не покажется сложной, ее вполне под силу выполнить самому.

Видео по теме

Хорошая реклама



Как самостоятельно заменить лямбда зонд?

Почему самостоятельная замена лямбда зонда может быть предпочтительнее замены в неавторизованном сервисе:

1. Во-первых, это бесплатно. Вам не надо никуда ехать и платить за работу.

2. Во-вторых, это просто. Замена лямбда зонда (верхнего) в 90% случаев не требует подъёмника, специального оборудования или даже гаража. Производится проще и быстрее замены свечей зажигания. Поэтому если вы когда-нибудь меняли свечи, то у вас не должно возникнуть проблем и с заменой датчика.

3. В третьих, вы гарантированы от ситуации, когда в сервисе вы платите цену как за оригинал, а вам устанавливают аналог или б/у. То есть вы сами выбираете вариант датчика, который вас устраивает.

4. В четвёртых - вы гарантируете себя ситуаций, когда
• при установке мастер «забыл» нанести смазку на резьбовое соединение либо нанёс её неаккуратно, задев наконечник датчика. Это приведёт к снижению эффективности работы датчика.
• применил чрезмерное усилие при установке. В дальнейшем, при демонтаже датчика могут возникнуть проблемы.
• не закрепил как положено кабель датчика. Может привести к обрыву или оплавлению изоляции.
Для себя же вы всегда всё сделаете аккуратно.


Всё вышеизложенное не касается авторизованных станций гарантийного и постгарантийного обслуживание, где мастера получили соответствующую подготовку. Однако, и цены там соответствующие.

Итак, вот наш план:

1. Выяснить, какой именно лямбда зонд вышел из строя.
2. Ознакомиться с инструкцией по замене датчика.
3. Посмотреть видео или фотоотчёт о замене лямбда зонда на аналогичной модели автомобиля.
4. Осуществить замену датчика.
5. Проверить результат.

Теперь подробнее:

Выясняем, какой именно лямбда зонд вышел из строя.

Сложность самостоятельной замены лямбда зонда зависит от того, где находится неисправный датчик в автомобиле. Поэтому, до принятия решения о самостоятельной замене кислородного датчика следует чётко установить, какой именно датчик вышел из строя. О том, как это сделать, подробно изложено в статье «Как проверить лямбда зонд». После прояснения этого вопроса, следует понять местонахождение неисправного датчика. Для этого ознакомьтесь со статьёй «Где находится лямбда зонд».

После выяснения, какой конкретно датчик неисправен и где он находится, можно судить о возможности самостоятельной замены.

Если в вашем автомобиле вышел из строя второй или один из вторых датчиков (левый или правый), то следует иметь в виду, что для его замены потребуется эстакада или яма, поскольку он (они) находятся под днищем автомобиля. В этом случае, лучше обратиться к профессионалам. К счастью, второй (вторые) лямбда зонды выходят из строя лишь в одном случае из десяти.

Если же речь идёт о замене первого лямбда зонда или одного из первых (левого или правого), то тут никаких сложностей при самостоятельной замене не возникает, поскольку они расположены в подкапотном пространстве, легко видимы и в большинстве случаев заменить их легче, чем свечи зажигания.

Знакомимся с инструкцией по замене датчика.

Мы постарались максимально облегчить для вас процесс замены кислородного датчика. Для этого разработана универсальная Инструкция по замене лямбда зонда, которую можно прочитать здесь˃˃

Кроме того, для некоторых моделей автомобилей на нашем сайте размещены видео и/или фотоотчёты о замене. Для того, чтобы найти отчёт по вашему автомобилю, необходимо воспользоваться панелью подбора лямбда зонда по автомобилю. Будет выдана страница с подобранными для вашего автомобиля лямбда зондами, на которой в разделе видео будет представлен видеоотчёт, а под подобранными датчиками будет располагаться фотоотчёт.

К сожалению, в нашей базе отсутствуют фото и видеоотчёты по многим моделям автомобилей, которые постепенно добавляются, в том числе и помощью наших клиентов. Если у кого – то из пользователей нашего сайта возникнет желание сделать такой отчёт и передать нам, то мы подарим ему Диагностического сканер  Посмотреть˃˃. Отчёт должен быть сделан в полном соответствии с инструкцией “Правила подготовки отчёта и правила участия в акции” можно прочитать здесь>>.

Ещё раз: если такие отчёты отсутствуют, то вы сможете без труда осуществить самостоятельную замену, используя подготовленную нами, универсальную “Инструкцию по замене лямбда зонда” читать здесь˃˃.

При замене лямбда зонда на некоторых автомобилях, подвергавшихся экстремальной эксплуатации или датчик на которых был заменён без соблюдения определённых правил, могут возникнуть проблемы. В случае возникновения этих проблем воспользуйтесь решениями, указанными в статье “Возможные проблемы при замене лямбда зонда” здесь˃˃.

Проверяем результат.

После того, как датчик заменён, необходимо проверить его работу. Если неисправность была определена правильно и связана только с выходом из строя кислородного датчика, то в электронный блок управления (далее ЭБУ) двигателем начнёт поступать правильный сигнал. Если в автомобиле имеется единственный датчик, то ЭБУ практически сразу определит правильность функционирования системы очистки отработавших газов (далее система ООГ) от вредных примесей и лампочка Check Engine сразу же погаснет.

В случае, если в автомобиле установлено несколько лямбда зондов, то для настройки системы ООГ понадобится некоторое время, поэтому лампочка Check Engine может гореть ещё некоторое время, а расход топлива начнёт снижаться постепенно при постепенном восстановлении мощности. Этот процесс должен завершиться по прохождении автомобилем в среднем от 100 до 200 км.

В этом случае, можно сразу после замены датчика кислорода стереть ошибку из памяти ЭБУ с помощью диагностического сканера. В случае отсутствия у вас этого полезного устройства вы можете убрать ошибку путём отключения автомобильной электросети от источника питания, т.е. от аккумулятора. Подробно о том, как это сделать читайте инструкцию “Как сбросить ошибку в памяти ЭБУ в отсутствие диагностического сканера” здесь˃˃

Если всё-таки лампочка Check Engine загорелась опять, а компьютерная диагностика снова показывает ту же ошибку?
Это крайне редко, но всё же бывает. Если после замены датчика и компьютерная диагностика снова указала на ту же самую ошибку, то в неисправности виноваты причины, не касающиеся лямбда зонда. Подробнее о возможных Причинах появления ошибки лямбда зонда при полностью исправном датчике читайте здесь˃˃

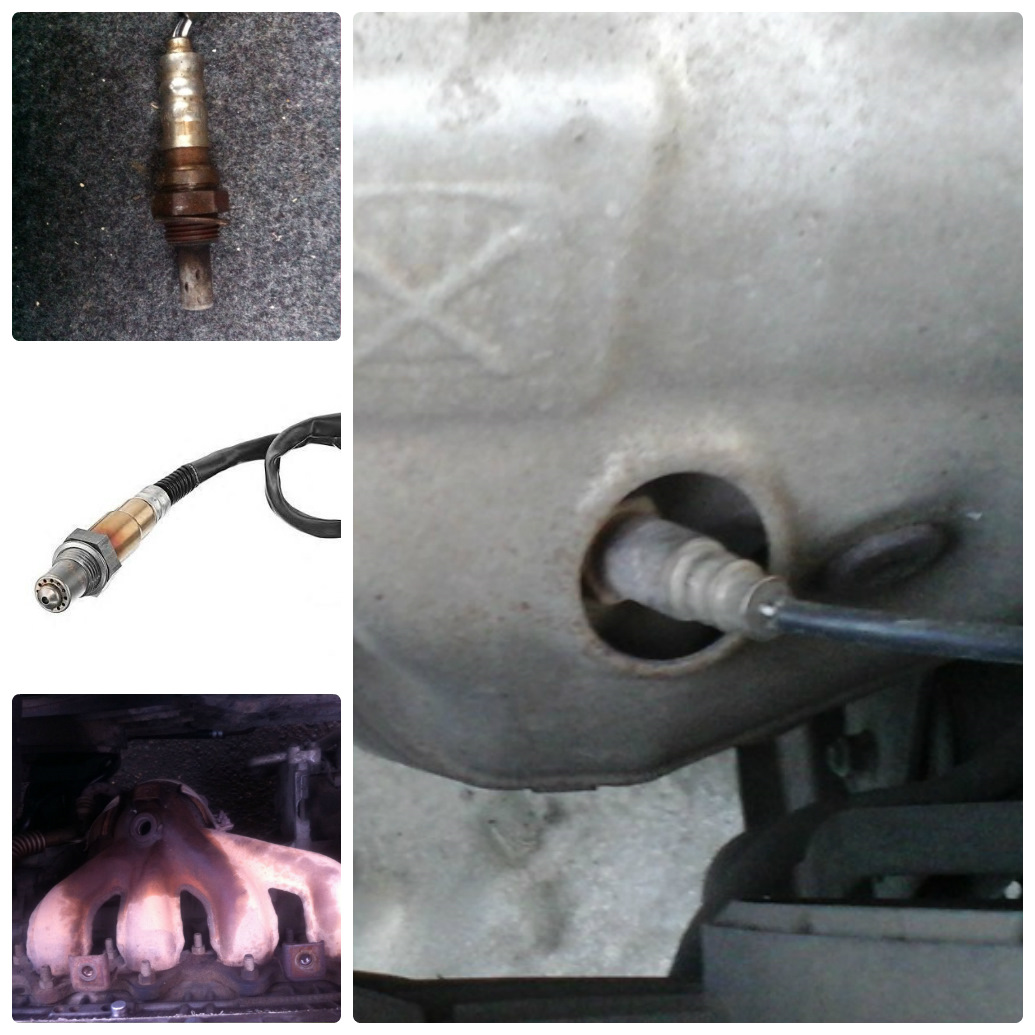

Инструкция по замене лямбда зонда

Внимание! Обращайтесь с новым лямбда зондом аккуратно, исключайте падение датчика на твёрдые поверхности. Удар датчика о твёрдую поверхность при падении приводит к его разрушению.

В случае, если для замены вы используете универсальный датчик, для начала, обратитесь к инструкции по замене универсального датчика. Ищите свою инструкцию по использованию универсального датчика на странице своего автомобиля. Для этого воспользуйтесь панелью подбора лямбда зонда по автомобилю. На странице датчиков для вашей модели автомобиля, ниже предложения по лямбда зондам для вашей модели автомобиля будет представлена инструкция. Найти инструкцию можно также в описании универсального датчика.

Порядок замены.

1. Разогрейте двигатель до рабочей температуры. Лямбда зонд будет легче выкрутить на горячем двигателе из-за расширения резьбового соединения.

2. Подготовьте и разложите на ровной поверхности:

• новый датчик,
• инструменты, необходимые для замены:

1. Насадку для снятия лямбда зонда. В случае отсутствия такой насадки можно воспользоваться ключом на 22 мм или, в крайнем случае, накидными клещами. Следует иметь ввиду, что не всегда получается "подлезть" к месту установки датчика, поэтому оцените возможность снятия датчика без специальной насадки заранее. Кроме того, в последние годы производители стали снабжать датчики теплоотводящими "рубашками". В случае наличия такой рубашки без насадки не обойтись.

2. Удлинитель для неё.

3. Ключ или накидную головку для снятия защитного кожуха двигателя.

Внимание! В последнее время производители стали выпускать датчики с защитной рубашкой, которые можно снять только с помощью специальной насадки.

3. Наденьте перчатки, чтобы не обжечься о горячий двигатель.

4. Найдите место установки лямбда зонда и проследите кабель, идущий от него к электроразъёму. Отсоедините электроразъём. Электроразъём следует отсоединить первым для избегания повреждения проводов при перекручивании, поскольку возможно дальнейшее использование электроразъёма для установки универсального датчика.

5. Открутите лямбда зонд, захватывая его за шестигранник у основания и вращая против часовой стрелки.

6. Если производитель не нанёс на резьбовое соединение датчика смазку, то аккуратно нанесите на резьбу нового датчика медную (графитовую) смазку, идущую в комплекте. Исключите попадание смазки на поверхность защитной колбы датчика. В случае, если датчик устанавливается на платформе с помощью двух болтов нанесение смазки не требуется.

7. Вкрутите новый датчик руками до упора. Далее, для окончательного доворачивания, используйте насадку или накидные клещи.
В случае использования насадки с динамометром используйте усилие рекомендованное производителем. Как правило оно составляет 45 Nm, а при креплении датчика на платформе усилие при закручивании болтов должно составлять не более 20 Nm.

• В отсутствие динамометра, придётся регулировать требуемое усилие так:
• вкрутите датчик руками до упора;
• затем, захватите шестигранник датчика накидными клещами и доверните его ещё на 180° (на 6 часов).
Если в дальнейшем по каким-либо причинам, придётся снова выкручивать и вкручивать обратно уже установленный ранее датчик, то следует соблюдать следующие правила при установке:
• При наличии динамометра прикладываемое усилие должно быть не более 45 нМ.
• При отсутствии динамометра вкрутить датчик руками до упора. Затем, с помощью накидных клещей повернуть ещё на 30° (на 1 час).

8. В заключении подсоедините электроразъём и уложите кабель, зафиксировав его хомутами.

9. Удалите ошибку из памяти ЭБУ с помощью диагностического адаптера. При отсутствии диагностического сканера читайте "Как сбросить ошибку в память ЭБУ при отсутствии диагностического сканера" здесь˃˃.

Внимание! Соблюдайте рекомендованные правила установки!

В случае несоблюдения этих простых правил датчик может выйти из строя:

• В результате применения слишком маленького усилия возникнет плохое прилегание уплотнительного кольца датчика, результате этого будет затруднёно правильное распределение тепла по всему телу датчика, и он постепенно выйдет из строя.
• В результате применения слишком большого усилия тело датчика может быть деформировано, датчик лопнет в районе уплотнительного кольца либо может быть сорвана резьба датчика. Всё это приведёт к выходу датчика из строя.

Замена лямбда-зондов | Bimmerprofs.com | Эмулятор NOx NOXEM 129 | 130

В этой записи я отмечу некоторые специфические нюансы, которые необходимо учитывать при замене лямбда-зондов (также датчиков NOx). Правда, если я их пересчитаю перед объяснением, вы подумаете, что эти требования не только преувеличены, но и нелогичны. Поэтому начнем с моего собственного опыта!

Мой опыт работы с лямбда-зондами.

В своей практике я часто использую лямбда-зонды.Скорее всего, это чаще всего встречается деталь от автомобильных инструментов. Однажды я обнаружил, что провод моего «повседневного» тестового щупа загрязнен. Он был испачкан песком, маслом. Для чистки я использовала первое доступное чистящее средство - Cillit. Я почистил провод за несколько минут, просушил, включил зонд, чтобы проверить, и ... он больше не работает!

При измерении воздуха в атмосфере зонд показывал не лямбда 15 ... 25 (в зависимости от концентрации кислорода / CO в воздухе), а значение лямбда около 2.. 3! Ситуация не стала лучше после многократного охлаждения и нагрева, в том числе - вдувания в него горячего воздуха. Зонд потерял способность «ощущать» кислород. Но я все делал очень аккуратно. На корпус зонда (даже не говоря о попадании внутрь) не попадает ни вода, ни чистящее средство!

Проверил управляющую электронику, подключил другой зонд - не было сомнений, что мой тестовый зонд поврежден.

Самое интересное началось на следующий день - мой тестовый зонд потихоньку «поправлялся»!

Я уже забыл об этом странном случае, но через некоторое время то же самое случилось с другим датчиком.А потом еще один, который «заболел», после того как я смыла бумажную этикетку с его провода жидкостью для снятия лака. Да, после снятия этикетки воняло все помещение, зонд «прожил» в этой среде несколько часов. На следующий день он был полностью поврежден: вместо Lambda 15..25 он показывал около 1.5! В течение 10 ... 15 минут при рабочей температуре (около 800 oC) лямбда увеличилась до 3. Нагрев зонд еще на час, лямбда достигла 5. Через полчаса: достигла 7. Еще через два моторных часа зонд восстановился. возможность измерения богатой смеси.Очень медленно зонд ожил. К сожалению, у Лямбды на 8 процесс «исцеления» остановился. Чтобы настроить датчик для правильной работы, его калибровочный резистор пришлось увеличить с 95 Ом до 140 Ом.

Да, зонд по-прежнему находился в пределах технических параметров, указанных производителем, но несомненно - такое отравление нанесло непоправимый ущерб! Кроме того, мы должны принять во внимание - такая повторная подстройка датчика невозможна, если он используется в «стандартных» приложениях (то есть без специальной системы управления, которая позволяет повторно калибровать датчик). Использование датчика в таком состоянии (поврежден: с измененной чувствительностью) - DME запишет сообщение об ошибке относительно своего сигнала, возможно - отключит замкнутую систему регулирования подачи топлива, и очень скоро появятся проблемы с работой двигателя .

Подсчитав минимум 3 случая, когда зонды «отравились» и в последнее время хотя бы частично «поправились», я не сомневался, что это не мистическое совпадение. Точная химия / физика этого процесса мне неизвестна, но первое / более простое объяснение, которое приходит на ум - если в эти чистящие средства включены окислители, их молекулы, оказавшись в активной среде зонда, могут « ловить »ионы кислорода, которые должен измерять зонд.

Чтобы убедиться, что мое предположение верно, я провел эксперимент. Я вылил две капли жидкости для снятия лака на ватный тампон и поднес его к лямбда-зонду.

Как только ватный тампон был поднесен к лямбда-зонду, показания сразу же показали гораздо более низкое содержание кислорода. В течение нескольких секунд лямбда-зонд показывал богатую смесь! В тот момент я не сомневался, что причина «повреждений» ясна.

Этим явлением также объясняется неоднократно полученная информация о случаях, когда сразу после установки показания лямбда-зондов были некорректными, но в последнее время зонды «восстановились».

К сожалению, при сильном «отравлении» зонд необратимо повреждается!

Примечание: датчики NOx даже более чувствительны, чем лямбда-зонды к любым химическим и механическим воздействиям, их нужно устанавливать еще более осторожно!

Думаю, пора упомянуть некоторые нюансы по замене лямбда-зондов.

  • Обращайтесь с датчиком осторожно. Не роняйте! Это, может быть, и глупо звучит, но я видел, как механик сбрасывает зонд на бетонный пол с высоты около метра, потому что резьбу сверла нужно было зачистить, а места, куда поставить зонд. Активным элементом датчика является керамическая плитка толщиной 1 ... 2 мм, и она очень хрупкая!
  • Во время установки датчика не используйте чистящие / смазывающие средства спрея (очиститель тормозов, WD 40 и т. Д.).При необходимости смазать резьбу сверла (для восстановления резьбы) использовать мазок, который специально предназначен для выхлопных систем.
  • Если вы все же используете спрей, при этом наденьте на зонд защитный колпачок (входит в комплект). Перед установкой зонда просушите и очистите сжатым воздухом, перед установкой провентилируйте вытяжную систему. Только после этих процедур снимите защитный колпачок.
  • Если при установке используются распылители, имейте в виду, что в течение первых моточасов показания датчиков могут быть неверными.Соответственно - по истечении этого срока произвести повторную адаптацию двигателя.
  • Если датчик использовался раньше, ни в коем случае не используйте аэрозоль для его очистки! Очистите вентиляционные отверстия зонда сухой салфеткой, продуйте сжатым воздухом (не превышающим давление в несколько бар).
  • Выхлопная система и соединение датчика должны быть герметичными! Даже небольшая подача воздуха, даже при подключении «после» датчика, может быть причиной неправильных показаний датчика и может вызывать сообщения об ошибках, касающиеся сигнала датчиков, а также работы двигателя (топливная смесь, балансировка датчиков и т. Д. ).
  • При установке (относится также к датчикам NOx) избегать ношения одежды из синтетических волокон; отключите автомобиль от всех других источников электроэнергии (зарядка, сварочное оборудование и т. д.). Сначала необходимо уменьшить статическое напряжение зонда: держать зонд в руке, другой рукой касаться выхлопной системы автомобиля (не, например, при работе в синтетической одежде, напрямую, без обнуления потенциала, подключить зонд в). По возможности используйте антистатический браслет - он защитит от повреждений цепи управления DME / DDE датчиков, последовательные интерфейсы модулей управления и датчики NOx.

Не соблюдая меры безопасности, предотвращающие статический заряд, мы можем сэкономить несколько десятков секунд, но получить серьезные неприятности. Если чипсет последовательного интерфейса DDE / DME поврежден, вам придется вскрывать блок, ремонт не будет быстрым и дешевым (а выполнить его смогут только несколько компаний). Если последовательный интерфейс датчика NOx будет поврежден, к сожалению, датчик придется заменить (это довольно дорого - как известно, датчик NOx BMW OEM стоит около 400.. 500 евро).

Если будет повреждена входная цепь / набор микросхем лямбда-зонда DDE / DME, ремонт может обернуться заменой блока. К сожалению, CJ110, CJ120, CJ125 и аналогичные наборы микросхем, которые используются в этих блоках, недоступны на открытом рынке, кроме того, например, CJ120, CJ125 имеют много выпусков (с разным размещением регистров управления и их содержанием), которые делает практически невозможной замену этих чипсетов.

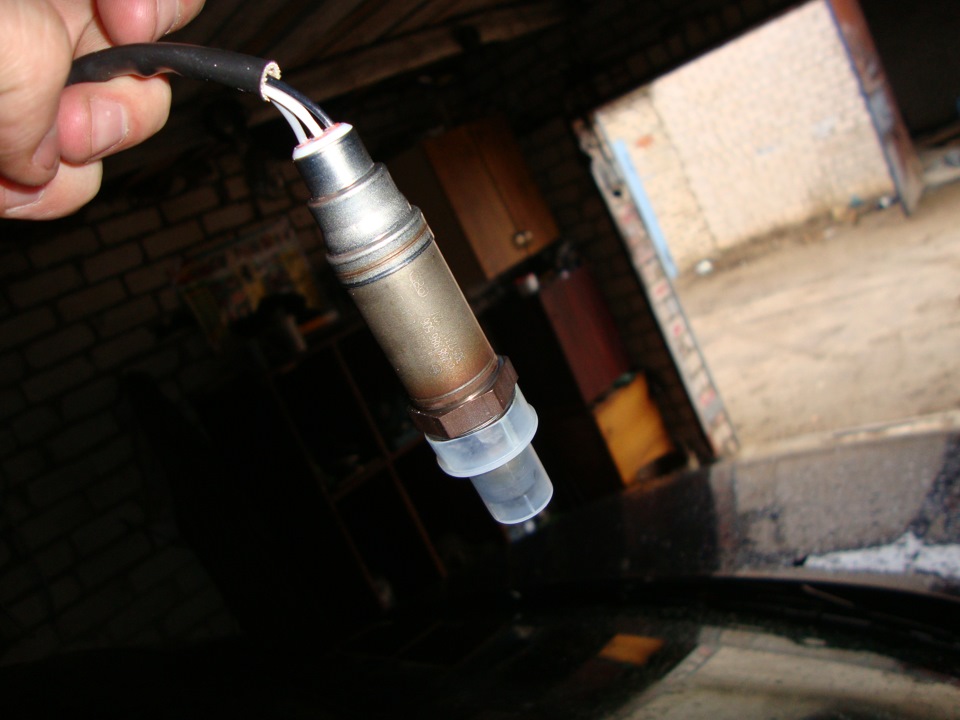

Недаром каждый лямбда-зонд в упаковке закрывается специальной герметичной крышкой.

Упаковка датчика NOx еще серьезнее!

При вскрытии упаковки - датчик NOx упакован в герметичный антистатический чехол.

И напоследок - датчик NOx закрыт герметичной крышкой.

Вот записка от Денсо, чего делать не надо.

Коряга лямбда-зонда своими руками: чертеж

Из статьи вы узнаете, как делается коряга лямбда-зонда своими руками и стоит ли устанавливать его на свой автомобиль.От этого сжигаемая топливно-воздушная смесь в двигателе зависит от его КПД. Очень важно подобрать оптимальное соотношение содержания бензина и воздуха в зависимости от нагрузки двигателя.

Если в старых автомобилях все настройки качества и количество топлива зависело от настроек карбюратора, в нынешней ситуации все несколько иначе. Все отдано в надежные руки микропроцессорной техники и огромного количества датчиков.

Как это работает Система впрыска топлива

В системе форсунок есть несколько наиболее важных узлов:

  1. Топливный бак.
  2. Датчик уровня топлива в едином корпусе с помпой и фильтром.
  3. Топливная рампа (установлена ​​в моторном отсеке на впускном коллекторе).
  4. Форсунка, подающая бензин в камеру сгорания.
  5. Блок управления. Обычно устанавливается в автомобиле, позволяет регулировать расход топливно-воздушной смеси.
  6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

В последнем поставил лямбда-зонд. Их руки («Лансер 9» или «Лада» вам, неважно), чтобы сделать это довольно просто.Но следует знать обо всех последствиях установки «заглушки». Коряга лямбда-зонда своими руками на «Приори» может быть изготовлена ​​и простой конструкции, в любом случае это окажет существенное влияние на работу двигателя.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага - один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, вместе с рычагами выдерживает колоссальные нагрузки колесами.Однако с этим товаром их много ...

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе ...

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких ...

Сколько датчиков в автомобиле

Датчики кислорода (лямбда-датчики) установлены в выхлопной системе современных автомобилей с впрыском топлива по системе впрыска топлива. В системе может быть один или два кислородных датчика. Если вы устанавливаете один, он находится после каталитического нейтрализатора. Если два, то до и после.

А измеряет процентное содержание кислорода прямо на выходе из баллонов и посылает сигнал на электронный блок управления.Второй, который устанавливается после катализатора, необходим для корректировки показаний первого.

Принцип работы лямбда-зонда

Вся автомобильная электроника, отвечающая за правильную смесь, участвует в распределении топлива по форсункам. Использование кислородного датчика для определения необходимого количества воздуха для получения высококачественной смеси. Благодаря тонким настройкам лямбда-зонда можно добиться высокой степени экологичности и экономичности.

Топливо сгорает полностью, в результате остается чистый воздух и окружающая среда. Точная дозировка воздуха и бензина - выигрыш в экономии топлива. Конечно, катализатор вкупе с датчиками кислорода обеспечивают стабильную работу двигателя. Но из-за того, что он сделан из драгоценных металлов, его стоимость чрезвычайно высока. А если он выйдет из строя, за замену придется потратить большие деньги. Так что возникает мысль: «А вот тут лямбда-зонд есть коряга (у ВАЗ-2107 даже кислородный датчик нужно заменить) сделать это не сложно».

Конструктивные особенности кислородного датчика

Внешний вид прибора прост - длинный корпус электрода, от которого отходят провода. На обшивке корпуса платиной (именно об этом драгоценном металле шла речь выше). Но внутренняя структура более «богатая»

  1. Металлический контакт, соединяющий провод для подключения активного электрического элемента датчика.
  2. Уплотнение из диэлектрического материала для обеспечения безопасности. В нем есть небольшое отверстие, через которое в корпус поступает воздух.
  3. Циркониевый электрод скрытый, который находится внутри керамического наконечника. При протекании тока в этом электроде он нагревается до температуры в диапазоне 300 ... 1000 градусов.
  4. Защитный экран с отверстием для выхлопа.

Датчики

Два основных типа кислородных датчиков, которые сегодня используются в автомобильной технике.

  1. Широкополосный доступ.
  2. Точка-точка.

Независимо от типа, они практически идентичны внутренним.Сходство, как известно, тоже имеется. Но принцип работы существенно другой. Широкополосный кислородный датчик - модернизированная точка-точка.

Он имеет компонент загрузки, который из-за колебаний напряжения отправляет сигнал в электронный блок управления. На этом элементе подача тока может либо усилиться, либо ослабнуть. При этом небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе происходит измерение концентрации СО в выхлопе.Но иногда изготавливают и устанавливают корявый лямбда-зонд своими руками. «Шевроле Ланос», например, стабильно и без ошибок после заправки плохим бензином.

Определение неисправности датчика кислорода

Конечно, этот элемент не вечен, несмотря на его дороговизну и платиновость в составе. Излишне говорить, что лямбда-зонд не исключение, и в какой-то момент можно приказать, чтобы он прожил долго. И будет проявлять некоторые симптомы:

  1. Резко увеличивается уровень содержания СО в отработанном газе.Если в автомобиле установлен кислородный датчик, а уровень очень высокий, это означает, что контрольное устройство вышло из строя. Определить содержание вредных веществ можно только с помощью газоанализаторов. Но для личного пользования покупать невыгодно.
  2. Резко увеличивает расход топлива. Обратите внимание на бортовой компьютер. Посмотреть какой текущий расход бензина. Это самый простой способ. Также можно судить по частоте заправок.
  3. И последний симптом - горение лампы на панели приборов, свидетельствующей о наличии неисправностей в двигателе.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, это можно сделать визуально. Легкий дым - это признак того, что в топливной смеси слишком много воздуха. Черный говорит о большом количестве бензина. Поэтому можно судить о неправильной работе системы. Но картина иная, если есть фиктивный лямбда-зонд. Своими руками (Фольксваген, Мерседес, Тойота, на любую машину) сделано это устройство довольно просто.

Причины поломок

Следует обратить внимание на то, что датчик кислорода находится посреди горящего топлива.Следовательно, состав бензина оказывает значительное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует Стандартам, низкого качества, кислородный датчик выдаст ошибку или неверный сигнал на электронный блок управления. В худшем случае устройство выходит из строя. А происходит это из-за большого содержания свинца, который откладывается на датчике и нарушает его работу. Но могут быть и другие причины поломки:

  1. Механическое воздействие - вибрация слишком активная работа ТС, повреждение или подгорание корпуса.Выполнить ремонт или восстановить, рациональный способ - это покупка нового и установка.
  2. Неправильная работа топливной системы. Если топливно-воздушная смесь не полностью сгорела, сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для забора воздуха. Конечно, первое время помогает чистка агрегата. Но если эта процедура требуется чаще, вам придется установить новое устройство.

Пытаюсь время от времени диагностировать свою машину.В этом случае вас ожидает неожиданный выход из строя любого элемента.

Устранение неисправностей

Конечно, наиболее точный ответ о неисправностях даст только диагностика на специализированном оборудовании. Но чтобы определить датчик поломки и вы сможете самостоятельно, достаточно внимательно прочитать об особенностях датчика и его характеристиках. Но устанавливаю редко лямбда-зонд. Своими руками (ВАЗ-2114 или любая другая машина, если вы) сделать вилку-роговую обманку можно в буквальном смысле из импровизации.Алгоритм поиска неисправности:

  1. Откройте капот и найдите выпускной коллектор. Работать нужно на холодном двигателе, так как можно получить серьезные травмы. Найти-катализатор лямбда-зонд.
  2. Провести внешний осмотр. Загрязнения, копоть, светлый налет - признак неправильной работы топливной системы. Последний симптом говорит о том, что в газе слишком много свинца.
  3. Замените кислородный датчик и снова выполните диагностику всей топливной системы. Если загрязнения не наблюдается, необходимо продолжить поиск неисправностей.
  4. Отсоедините штекер датчика и присоедините вольтметр со шкалой на 2 Вольта. Запустите двигатель и увеличьте обороты до 2500 в минутах, затем снизьте до значения холостого хода. Изменение напряжения должно быть несущественным - в пределах 0,8..0,9 вольт. Если нет вариации или напряжение равно нулю, можно говорить о выходе датчика из строя.

Также можно судить о неисправности по другим характеристикам. В вакуумной трубке для создания искусственного вакуума.Напряжение должно быть очень низким - менее 0,2 Вольт.

Ресурс кислородного датчика

Чтобы обеспечить бесперебойную и стабильную работу автомобиля, необходимо проводить регулярный технический осмотр. Например, лямбда-зонд требует проверки каждые 30 тысяч километров. Причем ресурс имел не более ста тысяч - эксплуатировать машину со старым датчиком не обязательно - это приведет только к тому, что ремонту двигатель придется подвергать гораздо раньше.Возникает вопрос - не зацепился ли в вашей машине лямбда-зонд? Имея на руках «Калину», такое устройство можно сделать за несколько минут.

Но есть нюанс. Автомобилист не может гарантировать, что топливо, на котором он работает, машинного качества. Конечно, каждый заливал бензин, который продают на любимой заправке. Но кто знает, какой состав бензина, который туда заливают? Сотры доверяют АЗС «бренду», дорожат своим именем. Но если есть хорошие заправки, придется довольствоваться тем, что есть под рукой.И ошибка горящей лампы двигателя - это обычное дело, избавиться от которого поможет установка роговой обманки.

Самодельное устройство-обманка

Все зависит от того, какие инструменты у вас есть. Стоит отметить, что ловушка лямбда-зонда своими руками на вазах может оказаться наиболее демократичной, но при этом работает безотказно. Самый дешевый вариант - самодельный. Корпус выполнен из бронзы. Этот металл лучше выбирать, так как он обладает очень высокой термостойкостью. Кроме того, размер этой планки должен быть таким же, как у датчика в паре утечек выхлопных газов.По сути, это проставка с небольшим отверстием - не более трех мм. эта прокладка привинчивается вместо датчика. А в проставку установлен лямбда-зонд.

Между датчиком и отверстием в диске находится слой керамической стружки, в котором находится слой катализатора. За счет этого выхлопной газ проходит через тонкое отверстие и окисленную стружку. Результат - значительное снижение уровня. Следовательно обманули штатный кислородный датчик. Но такие устройства можно установить на бюджетные автомобили.В более дорогих авто переделок быть не должно.

Электронный обман

Но если у вас есть навыки монтажа электрических цепей, то вполне возможно изготовление подручного устройства. Вам понадобится только один из этих двух элементов - резистор или конденсатор. Но далеко не всем подойдет этот лямбда-зонд. Их руки («Субару Форестер» или ВАЗ, значения не имеет) сделать возможным по одному из предложенных вариантов. Но будьте осторожны, потому что непонимание процесса trompe l'oeil влияет на функционирование всего блока управления.А если не уверены, лучше приготовьтесь к микроконтроллеру. Хорошо, что можно выполнить следующие шаги:

  1. Оценить концентрацию газа на первом датчике.
  2. Далее идет формирование импульса, соответствующего сигналу, который был получен ранее.
  3. Проблемы с электронным блоком управления средними показаниями, позволяющими нормально работать двигателю.

Прошивка электронного блока управления

Самый эффективный способ - полностью изменить программу, встроенную в блок управления.Суть процедуры - полностью или частично избавиться от какой-либо реакции на изменение показаний кислородного датчика. Но учтите, что на автомобиль теряется гарантия. Поэтому для новых автомобилей этот способ, как и любой другой, не подойдет.

Вывод

И самое главное - подумайте, а стоит ли игра выделки? Надо ли делать такую ​​деталь, как ловушка лямбда-зонда своими руками? «Лансер 9», например, машина не бюджетная, а высокого класса, так есть ли смысл нарушать его дизайн различными самоделками? Это разумно? Если у вас есть деньги на дорогую машину, должны быть средства на ее поддержание в рабочем состоянии.Если нет, то зачем покупать такую ​​машину?

Рекомендации по диагностике лямбда-зондов и ответы на часто задаваемые вопросы Поиск неисправностей и их симптомы





Каков официально рекомендуемый интервал замены датчика?

Для обычных узкополосных датчиков (диоксид циркония, титана) краткий ответ: есть не один. Трудно спрогнозировать пробег, чтобы сменить датчик для предотвращения проблем с управляемостью.Некоторые автомобили более склонны к лямбде неудача, некоторые в меньшей степени. Поскольку ваш автомобиль преодолевает все больший и больший пробег, увеличивается вероятность того, что датчик требует внимания. Ухудшение может быть постепенным, поэтому вы можете не заметить. Однако, как правило, лямбда-зонд должен прослужить около 70 000 миль или 7-10 лет.

На заре создания современных блоков управления двигателем, оснащенных лямбда-функцией, производители рекомендовали замена датчика каждые 30 000 км на датчики первого поколения.Затем это было увеличено до 60 000 миль, а новейшие типы - до 100 000 миль. Качество изготовления улучшилось, но на практике слишком многое зависит от индивидуальный автомобиль - как им управляют, количество коротких поездок, качество используемого топлива (разные бензины содержат разное количество SiO2 в них - как правило, лучше покупать только качественный брендовый бензин - мелочь в супермаркете уступает) наличие присадок к маслу и сколько масла горит двигатель, расположение датчика и т. д.Поэтому ответственность за правильный диагноз. чтобы узнать, есть ли проблема с датчиком, вызывающая проблемы с управляемостью. Другие отказы также могут повлиять на работу датчика, например, последствия неисправности прокладки головки.

Что касается планарных датчиков (метод построения широкополосных датчиков, хотя планарный не обязательно означает широкополосный), производители заявляют, что они рассчитаны на срок службы 100 000 км. По нашему опыту, они имеют такой же срок службы, как и обычные датчики.

Планарные и широкополосные датчики

подвергаются воздействию тех же загрязнений, что и традиционные датчики. Интервалы замены в целом аналогичны.



У моей машины неравномерный холостой ход

Нерегулярный холостой ход, который часто связывают с другими компонентами двигателя, может быть вызван неисправностью датчика. Эта неисправность может проявляться в повреждении или отказе датчика либо в поломке нагревательного элемента датчика.

В таких условиях ЭБУ не может обеспечить точную заправку топливом, отсюда и резкость холостого хода.Однако, если цилиндр отсутствует полностью (и все очевидные вещи, например, компоненты зажигания, топливная форсунка, были проверены), это может быть проблема с распределительным механизмом - заедание клапана или плохо установленный клапан. Проблема клапана обычно проявляется как очень короткое (

Недавно мы столкнулись с рядом автомобилей BMW с двигателем M50, оснащенных двигателем Vanos с начала и до середины 1990-х, которые жаловались на проблемы с холостым ходом и обвиняли лямбда-зонд. Это не обязательно, так как симптомы часто возникают сразу же при запуске и проходят через пару минут.Выходной сигнал лямбда-зонда не используется в таких условиях, поэтому он не является неисправным.

Это может быть неисправность самой системы Vanos; мы рекомендуем пропустить промывочное масло через систему, так как у него узкие масляные каналы, которые облегчают гидравлическое действие системы, которая может быть подвержена отложению из-за неадекватной замены масла или масла неправильной вязкости.

Если вам нужен комплект для замены сальника для вашего автомобиля, оборудованного Vanos, или совет по любому вопросу, связанному с Vanos, мы рекомендуем Iridium Engineering Services.



Датчик / жгут проводов датчика / разъем датчика физически повреждены.

Если датчик ударился или погнулся, кабели расплавились или изношены, или разъем корродирован или поврежден, датчик необходимо заменить. Это может произойти во время установки новой выхлопной системы или катализатора.

Выходной сигнал лямбда-зонда очень мал - менее 0,8 В - поэтому любая коррозия или повреждение, мешающие подключению к ЭБУ, сильно повлияют на сигнал.Поэтому важно очистить оригинальный разъем, который находится на жгуте проводов автомобиля. Мы рекомендуем использовать очиститель контактов реле, а затем просушить разъем перед установкой. Некоторые механики любят наносить смазку на клеммы разъемов, чтобы не допустить попадания воды. С лямбда-соединителем используйте только консистентную смазку или вытеснитель воды (WD-40), если контакты в хорошем состоянии и все еще сохраняют свою «упругость». Нам нравится добавлять немного смазки на уплотнение вокруг разъема, чтобы улучшить его герметичность.

Если датчик погнут, нельзя снова забить его прямо - наверняка он сломается изнутри. Они чувствительны к механическим ударам во время обращения или установки и не любят длительное пребывание под водой, например, при езде по затопленной дороге - хотя в более современных автомобилях лямбда находится в моторном отсеке, а не под автомобилем.



На крейсерской скорости пропадает мощность

Загрязненный или неисправный датчик, выдающий неправильный или неточный сигнал, приведет к тому, что блок управления двигателем будет снижать импульс форсунки, что приведет к ухудшению пропусков зажигания.

Это один из наиболее характерных и легко определяемых видов отказа лямбда-зонда. Это происходит из-за того, что загрязненный датчик обычно дает ошибочный сигнал, указывающий на «слишком богатое» состояние, в результате чего ЭБУ постоянно пытается снизить концентрацию смеси, чтобы исправить ситуацию.

Это, конечно, возможно только до определенного момента, за пределами которого фронт пламени не будет гореть чисто, что приведет к пропускам зажигания и увеличению выбросов.

Если вы читали о режимах работы с обратной связью и с обратной связью, может быть удивительно, насколько быстро ЭБУ будет переключаться между двумя режимами.Например, период плавного ускорения, скорее всего, будет сочетанием замкнутого и открытого контура; если есть лямбда-ошибка, это повлияет на эффективность сгорания и вызовет пропуски зажигания или потерю мощности.

Точно так же, при возврате к постоянной скорости работа с замкнутым контуром может включиться почти сразу же, когда вы перестанете перемещать дроссель.



Скорость холостого хода меняется вверх и вниз или двигатель гоняет

Часто во всем виновата температура датчик или клапан управления частотой вращения холостого хода, частота вращения двигателя может снизиться и периодически подниматься, или двигатель может «мчаться» - т.е.держать высокие обороты, когда он должен быть стабильным. Оба могут быть вызваны ошибкой лямбда.

Блок управления двигателем будет сбит с толку неточной информацией, поступающей от датчика, в результате чего он не сможет точно установить заправку. Некоторые ЭБУ могут циклически увеличивать и уменьшать частоту вращения двигателя, пытаясь устранить проблему.

Мы видим много излишне замененных регулирующих клапанов холостого хода и дроссельных заслонок - если холостой ход колеблется, клапан действует только на основании информации, предоставленной ЭБУ, которая может быть неточной из-за неисправности датчика.Если частота вращения холостого хода меняется, то ЭБУ, по крайней мере, способен управлять частотой вращения холостого хода, и клапан, очевидно, работает нормально.

В этих проблемах можно ошибочно обвинить

клапанов системы рециркуляции ОГ - они, по сути, являются механическими устройствами с электрическим подключением для изменения их поведения в определенных условиях - обычно они требуют очистки и могут управляться вручную для проверки их работы



Я недавно заменил прокладку головки блока цилиндров

Если прокладка головки блока цилиндров недавно взорван, высока вероятность, что лямбда-зонд станет загрязненный.Лямбда-датчики очень чувствительны к незамерзающим продуктам, особенно типа Titania. Обращать внимание как только голова будет проделана, чтобы увидеть, есть ли какие-либо другие симптомы список происходят. Помните, что прокладка позволила двигателю сжечь охлаждающую жидкость на много миль, прежде чем она выйдет из строя до такой степени, что помешала двигатель работает или перегрелся.

Также стоит отметить, что верно и обратное - т.е. что вышедший из строя лямбда-зонд может указывать на скорый выход из строя прокладки головки блока цилиндров, поскольку через прокладку уже подтекает охлаждающая жидкость в цилиндры.Хранить Следите за уровнем охлаждающей жидкости и опасайтесь странных или нестабильных датчиков температуры поведение. Это вызвано тем, что цилиндры нагнетают воздух в систему охлаждения, что сбивает с толку датчик температуры.



В ЭБУ нет регистрации лямбда-кода ошибки, хотя я подозреваю, что лямбда-код неисправен.

ЭБУ

постепенно становятся способными точно определять неисправный лямбда-зонд, но для старых систем управления двигателем это это не так.Коды ошибок или существуют для отказа лямбда но большинство старых ЭБУ обнаруживают только отсутствие сигнала, например, если вы перерезали провода датчика, или среднее значение «слишком богатое» и усреднять «слишком бедные» смеси в течение длительного периода времени. Эти коды неисправностей не всегда работают, но увеличивающееся количество сбоев MOT, связанных с лямбда-кодом, с которыми мы сталкиваемся, подтверждает их полезность. По-прежнему применяется то обстоятельство, что отсутствие кода ошибки, связанного с лямбда, не может рассматриваться как гарантия правильного функционирования лямбда.Это особенно верно в отношении некоторых систем ECU со сложной стратегией LOS, таких как Toyota или Lexus, которые справятся с неисправным датчиком, но расход топлива будет заметно выше в результате использования большего количества топлива для поддержания управляемости

Блоки управления

, поддерживающие второй датчик (системы OBD II), должны иметь возможность вычислять, если вышестоящий датчик предоставляет ошибочную информацию. Датчик, расположенный ниже по потоку, в основном предназначен для измерения эффективности катализатора, а также имеет собственные коды неисправностей.Ситуация усложняется в настройках с несколькими лямбдами, например, как в Toyota Avensis; Всего их четыре, и мы слышали, что их заменяют всего через 30 000 миль, как вверх, так и вниз по течению. Однако это может быть связано с аппетитом двигателя Avensis 1ZZ-FE к маслу.

В этом случае проблемы с лямбда были обнаружены диагностическим оборудованием, подключенным дилерским центром, после отказа MOT по выбросам.



Кто-то вмешался в систему впрыска

Особенно если у вас есть только недавно купил машину, и вы обнаруживаете неисправность в работе после доставив его домой, попробуйте осмотреть все компоненты впрыска топлива на предмет признаки замены плохо информированными техническими специалистами.По нашему опыту, незаметные, но трудно обнаруживаемые неисправности в работе являются основными. фактор в людях, избавляющихся от своих транспортных средств.

Ищите такие вещи, как сломанные разъемы, отгрызенные головки винтов, отсутствующие крепежные детали или следы лезвия отвертки на любом компоненте, связанном с впрыском топлива. Если они есть на более чем одном компоненте впрыска топлива на в следующем списке, вероятно, некоторые компоненты были заменены для других в попытке найти трудную проблему.

  • Потенциометр дроссельной заслонки
  • Форсунки
  • Датчик MAP
  • Датчик коленчатого вала
  • Модуль зажигания / усилитель
  • Расходомер воздуха
  • Датчик температуры воздуха

Если появляются симптомы, перечисленные в другом месте нашего списка диагнозов, мы сразу заподозрили бы ошибку Lambda. Более традиционные методы поиска неисправностей (т.е.замена новых компонентов до устранения неисправности прочь) - дорогой и обычно неэффективный способ борьбы с современными неисправности впрыска топлива.



Как использовать осциллограф для проверки выходного лямбда в автомобиле

Если у вас есть возможности, попробуйте проверить выход лямбда-зонда, пока он находится в автомобиле. Вы будете нужен недорогой ЖК-прицел, такой как Velleman, или тот, который можно найти на многофункциональном измеритель объема.

Перед началом вам потребуются длинные гибкие проволочные щупы, способные "застрял" в разъеме лямбда-зонда, или вам понадобится «соединители смещения изоляции», которые могут с силой проткнуть изоляция, чтобы добраться до сигнальных проводов. Вы можете найти крокодила клипы с острым шипом, которые могут достичь этого, но то, что мы не делаем Рекомендуется зачистить кусок изоляции провода.Однако, если бы вы сделали это, вы бы убедитесь, что он был хорошо изолирован несколько слоев изоленты из ПВХ, как только вы закончите.

Выберите серый и черный провода, или на датчике Titania выберите желтый и черные провода.

Запустите двигатель и дайте ему прогреться до нормальной рабочей температуры. Настройте осциллограф на 1 с / дел (т.е. масштаб слева направо) и 0,4 В / дел. (шкала сверху вниз).Вы должны получить форму волны, примерно такую, как показано ниже, Если датчик и система ЭБУ работают нормально на холостом ходу. Обратите внимание, что на графике, который вы видите, может присутствовать некоторый шум (помехи), а также форма волны.

Рисунок 9 - Типичный график лямбда-выхода осциллографа исправного датчика на холостом ходу или во время движения с постоянной скоростью (т.е. в режиме замкнутого контура) - отфильтровано для ясности

График должен достигать пика примерно при 900 мВ (0.9 В), падение примерно до 100 мВ (0,1 В) и 450 мВ (0,45 В) должен быть средней центральной точкой графика. На пространстве 10 секунд, график должен пересечь эту центральную линию 450 мВ 7 или 8 раз. Это соответствует тому, что ЭБУ эффективно выполняет циклическую работу вперед и назад, и указывает на быстрый и исправный датчик состояния.

Однако единственная проблема с этим подходом состоит в том, что явно «хороший» датчик на холостом ходу не обязательно будет правильно работать на скорости.Пример использования C - хороший тому пример.



Проверка нагревательного элемента на датчике

Хорошей базовой проверкой лямбда-зонда является проверка сопротивления нагревательного элемента. Сломанный элемент выдаст код неисправности OBD, покажет признаки плохой работы на холостом ходу, но может быть в порядке на более высоких скоростях, т.е. когда выхлопные газы имеют возможность нагреть датчик до надлежащей рабочей температуры.

Убедитесь, что выхлоп холодный.Отсоедините жгут проводов датчика и установите мультиметр на показание «Ом». Если измеритель не имеет автоматического выбора диапазона, выберите шкалу 200 Ом. Подключите измеритель к двум проводам нагревателя. В таблице на этой странице указаны общие цвета проводки, но чаще всего это два белых провода. Если, как в этом датчике Ecotec, до контактов разъема трудно добраться, вставьте два куска тонкого провода в отверстия разъема, где находятся белые провода (нагревателя), или используйте испытательный зонд с прокалыванием изоляции.

Рисунок 10. Использование проводов для проверки соединительного блока датчика

Сопротивление должно составлять несколько Ом - от 1 до 20 Ом в зависимости от модели.Нормальный режим отказа - это перегоревший нагреватель, приводящий к очень высоким показаниям или обрыву цепи (т.е. соединение отсутствует вообще), это обычно сопровождается кодом неисправности ЭБУ, и необходима замена датчика. Обогреватель не подлежит разборке и ремонту. Это попытка показать типичные показания для некоторых автомобилей, но имейте в виду, что это очень приблизительное значение, а точное значение неважно - мы в основном ищем отсутствие какого-либо значения.

Тип автомобиля Ожидаемое приблизительное сопротивление (Ом)
Большинство автомобилей 1990-х -> 2000, удаленный кот, датчик на водосточной трубе или справа под ним 5.5 - 8,0 в зависимости от марки датчика
Большинство автомобилей начиная с 2000-х годов, только 4-проводные датчики, с моноблочной муфтой 14-16
BMW с ЭБУ Bosch, 1990-е -> 2000-е годы 2,0
Hondas с датчиком NGK 12–14
Toyota, Honda, Jaguar с Denso 1.0

В зависимости от вашего прибора вам может потребоваться вычесть значение сопротивления самих тестовых проводов - коснитесь двух щупов непосредственно вместе, чтобы получить это значение, обычно меньше 0.4 Ом.

Современные ЭБУ могут быть очень привередливы к номинальным характеристикам нагревателя - если он не соответствует спецификации, он вызовет код неисправности и режим LOS. Это исключает установку большинства универсальных датчиков, если мы не рекомендуем их как подходящие; все наши датчики предназначены для конкретного применения, для которого они необходимы, и в случае сомнений обращайтесь к вам.

Разница в номинальных характеристиках обогревателя определяется рядом факторов, в том числе:

  • расположение датчика в потоке выхлопных газов - чем ближе он к двигателю, тем меньшую мощность потребуется обогревателю, чтобы поддерживать датчик при его рабочей температуре.
  • Рейтинг двигателя
  • Внутреннее устройство датчика - например, внутренняя перегородка пытается поддерживать температуру датчика при удаленном использовании дальше по выхлопной трубе.
  • Слишком высокий рейтинг приведет к преждевременному сгоранию элемента
  • Двигателям, работающим на обедненной смеси, необходим точно откалиброванный датчик с быстродействующим нагревателем, чтобы улучшить управляемость заправки двигателей и, таким образом, улучшить экономию топлива

    Обратите внимание, что нагревательные элементы по своей природе являются саморегулирующимися, поэтому они должны однажды стабилизироваться до температуры.Вот почему не используется независимый контур обратной связи управления нагревателем. Помните, что чем выше мощность нагревателя, тем ниже будет измеренное сопротивление.



Использование лямбда-тестера

Тестеры лямбда-зондов специальные доступны для тестирования вывода. Они состоят из ряда из восьми или десяти Светодиоды, которые загораются постепенно в соответствии с напряжением датчика вывод. Такого же эффекта можно добиться с помощью портативного осциллографа. как описано выше, или в крайнем случае цифровой мультиметр.

Если вам необходимо использовать мультиметр, в идеале вы должны получить тот, который может хранить макс., Мин. и средние (средние) показания. Дешевый мультиметр можно с успехом использовать, если дисплей обновит достаточно быстро, поэтому, если у вас есть нормальный глюкометр, не стесняйтесь попробуйте.

Однако вы НИКОГДА не должны пытаться использовать аналоговый мультиметр (с качающейся стрелкой). Все мультиметры имеют свойство, известное как «входное сопротивление», и оно слишком мало для аналогового измерителя.Это позволит чрезмерному току протекать через проверяемые провода и может разрушить слои, составляющие чувствительный элемент, или, возможно, даже пробить в нем некоторые дыры!

Перед началом вам потребуются длинные гибкие проволочные щупы, способные "застрял" в разъеме лямбда-зонда, или вам понадобится разъемы смещения изоляции, которые могут с силой проткнуть изоляция, чтобы добраться до сигнальных проводов. Вы можете найти крокодила клипы с острым шипом, которые могут достичь этого, но то, что мы не делаем Рекомендуется зачистить кусок изоляции провода.Однако, если вам нужно это сделать, убедитесь, что он хорошо изолирован затем несколько слоев изоленты ПВХ.

Найдите помощника, который будет держать дроссельную заслонку, когда вы говорите. Выбрать серые и черные провода, или на датчике Titania выберите желтый и черный провода (см. раздел о цветах проводки ниже). Запустите двигатель и дайте ему прогреться. Сбросить средние показания в вашем метре. Удерживайте обороты 2000-2500 об / мин в течение тридцати секунд, затем отпустить дроссель.Еще раз кратковременно нажмите («мигает») дроссель. затем удерживайте показания вашего глюкометра. Если вы используете метод осциллографа, Найдите максимальные, минимальные и средние показания по осциллограмме во время проведения тест. Светодиодный лямбда-тестер откалиброван на заданные значения напряжения. на каждом светодиоде, поэтому будет легко считывать выходное напряжение. Используйте следующее таблица, помогающая диагностировать неисправность датчика.

Рисунок 11 - Интерпретация показаний напряжения после лямбда-тестирования



Тестирование лямбда-выхода для богатой / обедненной смеси

Это можно сделать двумя способами.Во-первых, диагностикой в ​​автомобиле. Для автомобилей, оборудованных OBDII, показания можно удобно снять с помощью портативного тестера. Для более ранних моделей автомобилей или там, где тестер недоступен, или где вы хотите измерить напряжение напрямую, вам придется проявить немного творчества, но этот метод позволит обеспечить реальные условия вождения, глядя на выходной сигнал датчика.

Сначала подключите осциллограф / мультиметр / лямбда-тестер, как описано в разделе 11. Провода необходимо провести в салон автомобиля, где сидит пассажир.Возможно, вам придется удлинить провода, чтобы они достали. Подойдет гибкий кабель любой длины, возможно многожильный. Для управления автомобилем потребуется помощник.

Будьте осторожны, выводя провода из моторного отсека. Вы можете использовать запасную втулку там, где проходят сигнальные провода. Мы также слышали о людях, прокладывающих провода через капот, а затем через пассажирскую дверь или окно. Будьте осторожны, регулярно используйте нейлоновые стяжки по длине провода, чтобы прикрепить провода к точкам крепления (существующий жгут проводов автомобиля очень подходит) и, очевидно, держите провода подальше от горячих предметов.

Найдите тихое и безопасное место и ведите машину с постоянной скоростью. Датчик находится в режиме замкнутого контура и должен выглядеть, как на Рисунке 12. Запишите показания напряжения на каждом крайнем уровне и среднее напряжение.

Рисунок 12 - График выходного лямбда-сигнала при работе ЭБУ в режиме замкнутого контура. Обратите внимание на 8 центральных переходов в течение этого 10-секундного периода, а центральная точка графика находится на уровне 450 мВ. Обратите внимание, что этот график сильно отфильтрован для ясности - ваш график также будет включать высокочастотный шум, но основная форма должна быть такой же.

Попросите водителя проверить наличие других транспортных средств и, если это безопасно, резко увеличьте скорость. Изначально график должен выглядеть как на рисунке 13, а затем выровняться до верхнего значения напряжения, пока вы ускоряетесь. Постарайтесь запомнить это верхнее значение напряжения.

Теперь дайте водителю команду снять дроссельную заслонку и позволить машине постепенно замедлиться. Двигатель должен работать на очень бедной смеси, и график сначала будет выглядеть, как на рис. 14, а затем снизится до более низкого значения напряжения.Запишите это меньшее значение. Наконец, попробуйте удержать (заморозить) дисплей, когда вы вернетесь в режим замкнутого контура (т. Е. На постоянной скорости), чтобы проверить частоту графика. Если вы представите центральную линию на графике при 450 мВ, то за 10 секунд должно быть от 7 до 8 пересечений центральной точки 450 мВ.

Рисунок 13 (слева) - График вывода лямбда в состоянии Rich (ускорение). График установится на верхнем уровне. Обратите внимание, как оно составляет 0,8 вольт в богатой смеси.

Рисунок 14 (справа) - График выходного лямбда в условиях бережливого производства (перегрузка).Обратите внимание, как на графике падает ниже 0,2 вольт. Все эти графики показывают, что датчик и система ECU, вероятно, в порядке.

Другой метод заключается в искусственном воздействии на крепость смеси при неподвижном автомобиле. Затем мы можем увидеть работу лямбда-зонда.

Во-первых, вам нужно найти способ впустить много лишнего воздуха во впускное отверстие при работающем двигателе. Есть два простых метода -

  • Снятие шланга усилителя тормозов, но сначала убедитесь, что вы ослабили хомуты, получите запасные хомуты для шлангов с червячным приводом ('Юбилейные хомуты') и не отрывайте трубы от пластиковых колен до такой степени, что они сломаются .
  • Простое снятие крышки маслозаливной горловины приведет к попаданию лишнего воздуха через систему сапуна, но это может быть не так эффективно

Затем вам нужно будет найти способ обогатить смесь. Сделать это можно двумя способами

  • Частичное ограничение воздушного потока на входе в воздушную коробку. Для этого может потребоваться сначала удалить небольшой участок магистрали. Не допускайте засасывания чего-либо в воздухозаборник, и ТОЛЬКО блокируйте вход на холостом ходу. Воздухозаборник - это опасно мощный воздушный насос на высокой скорости!
  • Использование пропановой паяльной лампы UNLIT для продувки воздухозаборника.Это приведет к увеличению прочности смеси, поскольку для горения будет доступно меньше кислорода. НЕ зажигайте паяльную лампу!

Цель этого теста - выяснить, насколько быстро датчик реагирует на изменение. Один из режимов отказа лямбда-зонда - вялая работа. Следите за графиком во время проведения тестов.

Во-первых, переведите двигатель в режим обедненной смеси. Снимите трубку или крышку заливной горловины, какой бы метод вы ни выбрали. Напряжение должно измениться мгновенно.Он должен упасть до нуля, а затем снова начать подниматься (медленно). Это связано с тем, что ЭБУ распознает сигнал бедной смеси и увеличивает импульс форсунки, чтобы попытаться снова обогатить его. Заблокируйте шланг или быстро замените колпачок. Показание должно мгновенно подняться примерно до 900 мВ, затем снова начать падать, прежде чем, наконец, вернуться к циклическому увеличению и уменьшению.

Теперь мы можем заставить двигатель разогнаться. Подуйте пропановую паяльную лампу UNLIT в воздухозаборник или частично заблокируйте его, в зависимости от того, какой метод вы предпочитаете.Напряжение должно возрасти примерно до 900 мВ, а затем начать падать, поскольку ЭБУ компенсирует это за счет уменьшения ширины импульса форсунки.

Неисправные датчики могут колебаться около одного промежуточного напряжения и не циклически повышаться и понижаться. Датчик, не выдающий напряжения ни при каких обстоятельствах, безусловно, нуждается в замене.

Обратите внимание: процедуры, описанные в этом разделе, достаточно сложны и требуют определенных навыков и знаний вашего автомобиля. Кроме того, поскольку эти процедуры были написаны несколько лет назад, для автолюбителей стало обычным делом иметь как автомобиль, оборудованный OBD-II, так и подходящий сканер для считывания значений через компьютер в режиме реального времени.Если вы обычный механик, работающий в домашних условиях, работаете со старым автомобилем и просто хотите опробовать их, эти тесты не должны вызывать проблем, позволяя вам физически проверить работу системы. Но, пожалуйста, если вы в чем-то немного не уверены и не можете найти никакой помощи, не делайте этого!



Почему стоит использовать оригинальный датчик от Lambdapower, а не универсальный?

Есть много причин не использовать датчик универсального типа.

  • Наши датчики специально разработаны для каждого приложения.Универсального датчика быть не может. Производители требуют различий, что наиболее важно в конструкции защиты и мощности нагревателя, в зависимости от того, является датчик моноблочным или нет. Также существуют различия во внутреннем заземлении в самом датчике, жгуте проводов и разъемах, а также во втулках, где это необходимо.
  • Спецификации используемых материалов соответствуют и превосходят стандарты производителей транспортных средств - это включает корпус датчика, пластмассы, используемые в блоке разъемов, и даже сами контакты разъема
  • Лямбда-зонд - сложная и трудоемкая в изготовлении деталь.Общее время от начала до конца - две недели. Это из-за сложного прецизионного процесса формирования чувствительного элемента и покрытия его правильными драгоценными металлами в точных количествах.

    В дешевых универсальных датчиках не учитываются некоторые из этих процессов тонкой отделки, чтобы сократить время производства и, таким образом, снизить затраты. В результате датчик может работать короткое время, но в течение шести месяцев вызывать больше проблем. Единственный способ быть уверенным в том, что у вас не возникнет проблем в будущем, - это установить датчик оригинальной спецификации от Lambdapower.Покупка дешевого датчика - ложная экономия.

  • Все аспекты функции датчика будут правильными, включая глубину вставки и конструкцию защитной трубки, как указано выше, а также номинальную мощность нагревателя.
  • Большой проблемой универсальных датчиков является попадание воды в стыковые соединения. Это приводит к коррозии и высокому сопротивлению соединения. Это нарушает сигнал, отправляемый обратно в ЭБУ, таким образом, в первую очередь, препятствует установке нового датчика.
  • Возможность корродирования разъемов снижена, так как новая проводка с несколькими розетками.
  • Значительная экономия времени и сил на установке

В связи с большим спросом мы теперь по возможности предлагаем универсальный датчик в качестве опции. Однако у нас есть большое количество различных типов на выбор в зависимости от типа транспортного средства. Наши самые популярные универсальные датчики можно увидеть на этой странице.

Посмотрите на этот пример датчика - в данном случае для Volvo V40 2.0Т. Это датчик Titania. Щелкните, чтобы увеличить изображение.

Обратите внимание, что характеристики датчика в точности соответствуют оригиналу - имеются фиксирующие штифты и дополнительная резиновая втулка для защиты от истирания, а также сам датчик соответствующего типа для двигателя 2.0T (B4204T). Ниже показан крупный план самого разъема, который снова соответствует спецификации автомобиля.

Наши датчики - это только высококачественные оригинальные детали, изготовленные производителями оригинального оборудования.Преимущества поставки только высококачественных датчиков очевидны:

  • Каждый датчик сертифицирован Немецкой технической инспекцией (TUV) на совместимость с оригинальным типом оборудования.
  • Они на 100% соответствуют требованиям производителя транспортного средства.
  • Каждый датчик тестируется перед поставкой
  • Большой срок службы, в отличие от недорогих универсальных копий, которые выходят из строя в течение нескольких месяцев
  • Служит для оптимизации расхода топлива, мощности двигателя, ходовых качеств и снижения выбросов.
  • Экономия топлива до 15% по сравнению со значительно устаревшим или неисправным лямбда-зондом
  • Предотвращает возможность повреждения каталитического нейтрализатора или отказа системы управления выбросами в цепи лямбда-регулирования.
  • Стоимость замены устаревшего лямбда на новый качественный будет окупаться в течение 3-6 месяцев за счет экономии на топливе - любая дальнейшая экономия по истечении этого времени полностью ваша.

Если вы все еще ищете недорогой, но недорогой универсальный лямбда-зонд, свяжитесь с нами, используя данные вашего автомобиля.На этой странице есть ссылка, в которой перечислены наши самые популярные универсалы.



Что такое универсальный датчик?

Слово «универсальный» неверно: не существует действительно универсального датчика, подходящего для любого автомобиля. Все лямбда-датчики должны быть адаптированы к автомобилю, даже если они являются универсальными.

Lambdapower теперь поставляет датчики универсального типа. У нас есть выбор из примерно двенадцати «универсальных» лямбд.Будет предоставлен тип, наиболее близкий к спецификациям оригинальной детали. Если точное совпадение недоступно, то единственный вариант - использовать тип OE. Технические спецификации и многолетний опыт Lambdapower говорят нам, какие датчики будут работать в каких транспортных средствах. Не стесняйтесь попросить нас найти подходящий датчик для вашего автомобиля.

Простой лямбда-зонд, рекламируемый как «универсальный», не может охватить все потенциальные автомобили, в которые он может быть установлен. Сначала вам нужно посоветовать, какой датчик подходит для вашего автомобиля.Получение датчика со спецификацией оригинального оборудования избавляет от догадок, но могут быть определенные обстоятельства, при которых универсальный тип приемлем, например, когда стоимость автомобиля при перепродаже не оправдывает установку особенно дорогого датчика оригинального оборудования.

Универсалы могут не подходить по следующим причинам

  • Большинство производителей используют разные типы мультиштекерных разъемов. Это означает, что пользователь датчика универсального типа должен отрезать штекер старого датчика и прикрепить его к проводам нового датчика.Наш самый дешевый датчик от известного производителя поставляется с соединителями для стыкового сращивания обжимного типа, но после установки должен быть должным образом гидроизолирован. Система Bosch, которую мы также продаем, имеет водонепроницаемую клеммную колодку, которая предназначена для защиты от проникновения воды.
  • Даже у опытных автомобилистов, в том числе и у нас, могут возникнуть трудности с прикреплением новых датчиков к проводам на старых автомобилях, медь в жгуте проводов датчика будет окислена внутри его ПВХ покрытия и больше не будет подходить для обжима соединения.Это причина появления характерного зеленого порошка, окружающего старые соединения, и почерневшей меди, обнажающейся при удалении изоляции.
  • Пайка в лучшем случае «трудна» для такой корродированной проволоки, как эта, и попытки удалить окисление часто приводят к внутреннему разрыву проволоки, так как медь со временем становится хрупкой из-за производственных примесей.
  • Недорогие датчики для подвального помещения от непризнанных производителей, наиболее существенные отличия - это те, которые вы не видите - производство лямбда-зондов - это трудоемкий процесс, от начала до конца для каждого датчика уходит полных две недели.Чтобы сократить расходы, производители дешевых датчиков пропускают некоторые этапы производства, чтобы сократить время производства примерно до недели. Такие этапы включают процессы тонкой полировки и шлифования керамического элемента (для обеспечения оптимальной точности) и некоторых химических добавок, предназначенных для продления срока службы датчика. Вся эта удешевление сказывается на качестве выходных данных датчиков, а также резко сокращает срок их службы. Покупка дешевого датчика - ложная экономия, это схоже с другими компонентами системы управления двигателем - мы знаем о имитационных деталях Bosch, таких как расходомеры воздуха, которые продаются за четверть цены оригинального изделия, но служат всего шесть месяцев или около того, прежде чем они понадобятся. опять замена.
  • Дешевый датчик, продаваемый за небольшую часть стоимости оригинальных запчастей от признанного производителя, будет, возможно, на 15+ лет устаревшим, что касается сенсорной технологии - было время, когда первые автомобильные лямбды требовали замены каждые несколько тысяч миль, это уже не так из-за достижений в технологии производства.
  • Различия также очевидны в головке датчика, ее выступе в поток выхлопных газов и ее защитном кожухе, каждая из которых адаптирована к индивидуальному применению.Металлическая защита может иметь десятки различных конфигураций в зависимости от конкретного применения. У нас также были случаи, когда неправильные датчики универсального типа были установлены на несовместимых транспортных средствах, что означает, что даже после установки нового датчика ECU все равно будет игнорировать его выходной сигнал, считая его неподходящим, и независимо от него переходить в режим LOS (`` бездомный ''). Автомобили
  • OBD-II (2000 г.в.) также могут регистрировать коды неисправностей, если характеристики датчиков не соответствуют стандартам оригинального оборудования. Например, коды могут быть зарегистрированы для сопротивления нагревателя вне спецификации, что вполне может быть на датчике, отличном от оригинального.Кроме того, производитель может предъявить дополнительные требования к спецификации любого датчика, включая внутренние детали.
  • Мощность нагревателя оценивается по-разному в зависимости от расположения датчика, и изготовителю могут потребоваться дополнительные конструктивные меры для предотвращения брызг воды, что также зависит от расположения датчика. Это повлияет на расположение и тип вентиляционного отверстия.

Таким образом, решение состоит в том, чтобы либо установить деталь, устанавливаемую напрямую, либо сначала связаться с нами, чтобы мы могли помочь вам выбрать подходящий универсальный датчик для вашего автомобиля.Для некоторых автомобилей не существует универсалов, которые подойдут для этого, и только те, кто обладает специальными знаниями, узнают об этом на собственном опыте.



Но что, если я захочу использовать универсальный датчик?

Мы продаем линейку «универсальных» лямбда-зондов. Их можно использовать в определенных обстоятельствах, например, когда стоимость автомобиля при перепродаже не оправдывает установку особенно дорогого датчика оригинального оборудования.

Однако важно понимать, что те же правила все еще применяются в отношении качества датчика.Дешевый датчик неизвестного происхождения выйдет из строя через несколько месяцев, возможно, он вообще не будет совместим с автомобилем, и часто вынуждает вас нести дополнительные расходы из-за преждевременной замены датчика либо из-за преждевременного выхода из строя, либо из-за плохого совета купить датчик, не подходящий для вашего автомобиля.

Слово «универсальный» неверно: не существует действительно универсального датчика, подходящего для любого автомобиля. Все лямбда-датчики адаптированы к автомобилю, даже если они являются универсальными.

В lambdapower у нас есть выбор из примерно двенадцати «универсальных» лямбд. Будет предоставлен тип, наиболее близкий к спецификациям оригинальной детали. Если точное совпадение недоступно, то единственный вариант - использовать тип OE. Технические спецификации и многолетний опыт Lambdapower говорят нам, какие датчики будут работать в каких транспортных средствах.

Пожалуйста, посмотрите эту страницу, она содержит подробную информацию о некоторых из наших универсальных датчиков, и, пожалуйста, спросите нас по электронной почте, чтобы узнать, какой из них подходит для вашего автомобиля



Могу ли я почистить старый лямбда-зонд?

Иногда возможно очистить подозрительный датчик от загрязнения, но только в смысле «очистки» на месте.Ее невозможно снять и «вымыть», как грязную свечу зажигания. Вы можете заподозрить загрязнение датчика, если вы выполнили некоторые другие проверки, описанные здесь, и реакция датчика кажется вялой или сосредоточена вокруг неправильного уровня напряжения.

Дайте двигателю поработать без нагрузки 3000 об / мин в течение нескольких минут. Не нажимайте педаль газа и не позволяйте двигателю разгоняться выше 3000 об / мин. Резкое увеличение оборотов двигателя без нагрузки для этого не годится.

Теперь датчик будет хорошим и горячим, и он должен выдавать напряжение, если он в норме.На этом этапе вы можете повторить проверку напряжения. Если вам повезет, вы сожжете все отложения, которые мешали правильной работе датчика.

Однако, если симптомы вернутся снова, вы можете заподозрить две вещи:

  • Нагреватель датчика не работает - проверьте его, руководствуясь инструкциями выше
  • Датчик действительно загрязнен или имеет другую внутреннюю неисправность и все же требует замены.

Следует помнить, что если датчик станет слишком горячим, любые загрязнения могут слиться вместе и образовать покрытие, которое никогда не удаляется.Эта ситуация может возникнуть, если ЭБУ работает слишком богато из-за медлительности неисправного датчика.



Почему у датчиков разное количество проводов?

Датчик на вашем автомобиле будет иметь разное количество проводов в зависимости от типа датчика.

Однопроводные датчики - это самый ранний и базовый тип датчиков, имеющих только один сигнальный провод. Датчик получает рабочее тепло от самих выхлопных газов и имеет обратный путь заземления (или, если хотите, заземление, отрицательное напряжение, 0 В) через выхлоп и коллектор к двигателю.Двухпроводные датчики имеют дополнительный путь заземления по одному из проводов. Между точками заземления на автомобиле может быть удивительная разница в напряжении, и подача 0 В по отдельному проводу снижает уровень шума в сигнале, вызванного, например, ржавыми болтами коллектора или плохим заземлением двигателя.

Трехпроводные датчики имеют сигнальный провод и два провода нагревателя. Это быстро доводит датчик до рабочей температуры и поддерживает ее даже при холодном выхлопе, например, на холостом ходу.Четырехпроводные датчики имеют дополнительное заземление, как описано для двухпроводных, а также нагреватель (два провода).

Сигнальные провода черные, добавленная земля будет серой, а два провода нагревателя обычно белые. Провода нагревателя не разборчивы в полярности, чем и объясняется их идентичный цвет.

Пятипроводной датчик идентифицируется как широкополосный датчик, и обычно вилка жгута проводов имеет один или два запасных контакта (всего семь контактов). Дополнительные провода широкополосного датчика используются для подачи напряжения смещения на химическое устройство, известное как «кислородный насос», которое изменяет поведение элемента из диоксида циркония и обеспечивает гораздо более точное измерение содержания O2 в выхлопных газах.



Могу ли я проверить свой широкополосный (также известный как планарный или 5-проводной) датчик?

Принцип работы планарного или широкополосного датчика существенно отличается от работы традиционных датчиков. Не существует значимого самостоятельного метода тестирования этого датчика, кроме использования диагностического прибора OBD-II. Однако, если ваш автомобиль зарегистрировал неисправность цепи нагревателя датчика, вы можете проверить сопротивление нагревателя с помощью мультиметра через БЕЛЫЙ и СЕРЫЙ провода. Чтение должно быть около 4.5 Ом.

Лучший способ проверить работу - использовать диагностический прибор, подключенный к порту OBD-II (бортовая диагностика) автомобиля. Это переведет выходные данные датчика в форму, которую вы сможете прочитать.

Из-за внутренней схемы, используемой в широкополосном кислородном датчике, вы не можете подключить вольтметр или осциллограф для прямого считывания выходного сигнала датчика. Широкополосный датчик O2 выдает сигнал, который изменяется не только по амплитуде, но и по направлению. Это сильно отличает его от обычного кислородного датчика, который выдает сигнал напряжения, который колеблется между 0.1 и 0,9 вольт.

Большинство отказов широкополосных датчиков сопровождаются кодом неисправности ЭБУ двигателя, хотя мы видели случаи, когда это не так. ЭБУ регистрирует код датчика кислорода, если показания датчика выходят за пределы нормального диапазона, если показания не имеют смысла для ЭБУ (например, неспособность указать бедную смесь при наличии обедненной смеси) или если неисправна цепь нагревателя.

Вы можете использовать диагностический прибор для считывания фактического соотношения воздух / топливо и для проверки реакции датчика на изменения, которые должны вызвать изменение соотношения воздух / топливо.Однако процедуры не такие, как для традиционных узкополосных датчиков. Например, в узкополосной системе внезапное открывание дроссельной заслонки вызывает внезапное и кратковременное состояние обедненной смеси, за которым следует более богатая смесь, поскольку ЭБУ компенсирует это. Но в широкополосной системе эта ситуация больше не возникает из-за новых стратегий контроля смеси, которые стали возможными с более точными планарными датчиками O2. Соотношение воздух / топливо будет оставаться постоянным при открытии дроссельной заслонки.

Одна вещь, о которой следует помнить о широкополосных датчиках O2, заключается в том, что их можно обмануть так же, как и обычный датчик кислорода, из-за утечек воздуха между выпускным коллектором и головкой, а также из-за пропусков зажигания, которые позволяют несгоревшему кислороду проходить в выхлоп. .Любой из них приведет к тому, что датчик покажет ложное бедное состояние, что, в свою очередь, приведет к тому, что компьютер заставит двигатель работать плохо, плохо работать на холостом ходу или постоянно обогащать топливо.



Как может загрязняться чувствительный элемент, есть ли физические признаки и какие химические вещества вызывают это?

Самые большие враги сенсорного элемента, узкополосного или широкополосного, заключаются в следующем.

Кремний - выдувание прокладки головки блока цилиндров может привести к попаданию силикона в выхлопную трубу и загрязнению датчика.Некоторые виды топлива также подвержены высокому содержанию в нем SiO2 (диоксида кремния), что также отравит ваш каталитический нейтрализатор. Мы рекомендуем заправлять автомобиль только на фирменных заправочных станциях (например, BP, Shell), а не на заправочных станциях в супермаркетах, которые получают бензин с менее современных нефтеперерабатывающих заводов. Другие загрязнители присутствуют в более дешевом топливе, и вы оказываете услугу многим частям своего двигателя, не используя их.

Загрязнение кремнием проявляется в виде белого налета на кончике сенсора.

Не следует смазывать любую часть впускного тракта смазкой на силиконовой основе.Производители WD-40 заявляют, что в их продукте нет силикона. Это может быть верно и для других подобных продуктов. Если какие-либо механизмы рычагов нуждаются в очистке, используйте очиститель карбюратора на основе толуола или этанола, а затем смажьте его обычной масленкой или смазкой хорошего качества.

При горении масла фосфор может попасть в выхлопные трубы и загрязнить датчик. Поймите, что масло содержит много примесей, если оно какое-то время использовалось в вашем двигателе - побочные продукты сгорания и мелкие частицы металла, изношенные с контактных поверхностей, со временем снижают смазочные свойства масла.

Горение масла может быть вызвано задымлением турбонагнетателя, изношенными отверстиями или негерметичными верхними частями (сальники штока клапана, направляющие клапана). Регулярная замена масла на масло, подходящее для вашего автомобиля, предотвратит это. Если ваш двигатель работает на богатой смеси, это приведет к явлению, известному как «промывка канала ствола», когда избыток топлива удалит микротонкий слой масла со стенок цилиндра, что приведет к ускоренному износу отверстия.

Пропуски зажигания заставят ЭБУ думать, что смесь обеднена из-за наличия избыточного кислорода в выхлопных газах.Это приведет к обогащению смеси, когда в этом нет необходимости, что приведет к увеличению расхода топлива.

Металлические загрязнения - причиной этого является несоблюдение регулярной замены масла; В грязном масле много металлов, которые стерлись с внутренних частей двигателя во время его нормальной работы. Поскольку все двигатели сжигают небольшое количество масла, эти металлы попадают в поток выхлопных газов и постепенно отравляют платиновое покрытие на чувствительном элементе.

Углеродное загрязнение проявляется в виде черного порошка на наконечнике датчика.Рекомендуется брать любой автомобиль, который используется только для поездок по городу, в случайный круиз по автомагистрали, чтобы удалить сажу в двигателе.

Домашний или профессиональный ремонт автомобилей, в котором использовался герметик для силиконовых прокладок, который специально не помечен как «Безопасный для кислородного датчика», если он используется в области, связанной с картером, приведет к повреждению датчика. К таким областям относятся крышки клапанов, масляный поддон или почти любая другая прокладка или уплотнение, контролирующее моторное масло.

Если автомобиль работает на богатой смеси в течение длительного периода, датчик может засориться или даже выйти из строя.Грунтовка, антифриз или масло на внешней поверхности датчика могут убить его. Это связано с тем, что эталонный газ должен быть взят из атмосферы и не должен быть загрязнен. Возможен отказ датчика либо на выхлопной, либо на атмосферной стороне чувствительного элемента.



Какого цвета проводка на жгуте?

Вот популярные цвета проводки жгутов Lambda. Эта информация понадобится вам при установке датчика универсального типа.Пожалуйста, обратите внимание на пару вещей о цветах проводов, во-первых, они часто кажутся нелогичными, например, обычно можно ожидать, что ЧЕРНЫЙ будет землей, но это сигнальный провод или, альтернативно, один из проводов нагревателя.

Также эти цвета проводки находятся на стороне лямбда-зонда на жгуте. Когда эти провода подключаются к автомобилю, цвета на стороне транспортного средства обычно будут совершенно другими.

Циркониевые датчики

Для NGK, Bosch и большинства циркониевых датчиков с 1, 2 или 3 проводами
Цирконий 1-провод: ЧЕРНЫЙ = сигнал
Циркониевый 2-проводный: ЧЕРНЫЙ = сигнал
СЕРЫЙ = заземление
Циркониевый 3-проводный: ЧЕРНЫЙ = сигнал
БЕЛЫЙ = обогреватель
БЕЛЫЙ = обогреватель

Эта таблица поможет вам подобрать универсальный датчик.Для четырехпроводных датчиков и трехпроводных датчиков Subaru (импорт) прочитайте в строках: 9033 9033 9033 904 904 Черный 904 Черный Тип B: 33 33
Нагреватель Нагреватель Сигнал Заземление
Тип A: Белый Белый Черный Серый Белый
Тип C: Фиолетовый Белый Черный Серый
Honda: Черный Черный Синий Белый
Синий Белый
Черный Белый Зеленый
GM: Коричневый Коричневый Фиолетовый Коричневый
Subaru: Красный Черный Белый Белый
LP Uni Special edition: Оранжевый Оранжевый Черный Серый 9043 3
Версия для печати этой таблицы находится здесь: UNI-LP.PDF


Для пятипроводных широкополосных датчиков:

Насос Смысл Нагреватель Нагреватель Земля
Тип A: Красный Желтый Белый Серый
Черный
Тип B: Красный Синий Желтый Желтый
Черный

Титановые датчики

Для датчиков Titania
Titania тип 1 КРАСНЫЙ = нагреватель + ve
БЕЛЫЙ = нагреватель -ve
ЖЕЛТЫЙ = сигнал + ve
ЧЕРНЫЙ = сигнал -ve
Titania тип 2 СЕРЫЙ = нагреватель + ve
БЕЛЫЙ = нагреватель - ve
ЖЕЛТЫЙ = сигнал + ve
ЧЕРНЫЙ = сигнал -ve
Titania тип 3 ЧЕРНЫЙ = сигнал
СЕРЫЙ = заземление
БЕЛЫЙ = нагреватель
БЕЛЫЙ = нагреватель


Почему существует так много разных типов разъемов? Разве все датчики не одинаковы?

№Все датчики не одинаковы, и не существует «универсального» приспособления для лямбда-датчиков, во многом так же, как вы не ожидаете, что панели кузова или коробки передач от автомобилей разных производителей будут соответствовать вашим собственным. Разделы выше, посвященные универсальным лямбда-зондам, объясняют различия. Если вам нужен универсальный датчик, свяжитесь с нами, мы поможем вам выбрать подходящий.

Производители могут изменить тип используемого разъема по нескольким причинам.

  • В различных версиях или обновлениях системы впрыска топлива может использоваться датчик другого типа.Замена установки позволяет избежать путаницы при замене детали
  • Позволяет легко различать передние и задние датчики на автомобилях OBD-II. Часто один из них будет широкополосным датчиком, а датчик пост-кошки будет четырехпроводным циркониевым.
  • Позволяет различать лямбда-выражения в соответствующих рядах цилиндров при настройках с несколькими лямбда. Такие, как на Avensis, BMW
  • с двигателем N19.
  • Потому что система управления двигателем была изменена, и производитель системы впрыска топлива указывает другой тип разъема или, возможно, датчик с другим количеством проводов.
  • Чтобы воспрепятствовать приобретению деталей для автомобилей другого производителя и попыткам их установить. Это может привести к нарушению работы блока управления двигателем из-за неверно указанной детали. Это тоже повод не использовать универсальный датчик.


Home - Лямбда-зонд

Home - Лямбда-зонд Лямбда-зонд для Apache Tomcat
Дом
Дом
Обзор
Скриншоты
Скачать
Установка
Форумы
Связаться с нами

Форк Lambda Probe, управляемый сообществом, распространяемый под той же лицензией с открытым исходным кодом (GPLv2), доступен здесь: Psi Probe.

Загрузите лямбда-зонд прямо сейчас!
Загрузите Lambda Probe мгновенно, регистрация не требуется. Это совершенно БЕСПЛАТНО!

Пожертвовать
Щелкните здесь, если вы хотите сделать пожертвование этому проекту

Живая демонстрация
Последняя версия Lambda Probe в действии! Вход на сайт: demo / demo
Добро пожаловать в дом Lambda Probe (ранее известный как Tomcat Probe) - совершенного инструмента для мониторинга и управления экземпляром Apache Tomcat в режиме реального времени.Lambda Probe поможет вам визуализировать информацию об экземпляре Apache Tomcat в реальном времени с помощью простого и дружелюбного веб-интерфейса. Для получения дополнительной информации посетите раздел обзора.

Последний выпуск

Улучшения пользовательского интерфейса, баги, возможность просмотра IP-адреса сеанса, возможность просмотра сервлетов, фильтров, дескриптора развертывания и многое другое

LambdaProbe 1.7b, БИНАРИИ см. ИЗМЕНЕНИЕ
Выпущено 28 ноября 2006 г. Размер ~ 7 Мб

Ищете зонд Tomcat? Читайте дальше…

Короче говоря, Tomcat Probe изменил свое название на Lambda Probe.Это всего лишь изменение названия, Lambda Probe - это тот же код, та же лицензия GPL, и его разрабатывает тот же человек :). Откровенно говоря, было две причины для изменения названия: одна - держаться подальше от возможных претензий о нарушении прав на товарный знак, а вторая - то, что я просто не смог придумать более или менее достойный логотип для прежнего названия. Да, честно говоря! обсудить…

Избранные скриншоты

Говорят, картинка стоит слов… Ну, вот несколько скриншотов того, что вы получите, когда загрузите последнюю версию Lambda Probe.Вы можете найти гораздо больше изображений в разделе скриншотов этого сайта.

Сделать перевод

Сделайте перевод Я ищу людей, которые готовы помочь в переводе лямбда-зонда на другие языки. Если считаете, что можете помочь - свяжитесь с нами!

Информация о лицензии

Lambda Probe - это БЕСПЛАТНАЯ программа, распространяемая по лицензии GPL. Вы можете получить копию лицензии GPL здесь

Совместимость с Tomcat

Лямбда-зонд разработан для Apache Tomcat и только для Apache Tomcat.Он не будет работать с другими серверами приложений. Лямбда-зонд был протестирован с Java 1.4 и Java 1.5, и я обнаружил, что он отлично работает с обоими. Он также совместим с Tomcat5 версий 5.0.x и 5.5.x. К сожалению, он несовместим со старыми версиями, такими как 4.1.x и 3.3, из-за отсутствия поддержки EL в JSP 1.2.

Авторские права 2012 www.lambdaprobe.org XHTML, CSS 2.0
Заявление об ограничении ответственности: этот сайт является архивом, и этот сайт и проект никоим образом не связаны с Apache Software Foundation и не поддерживаются ею.Apache Tomcat является товарным знаком Apache Software Foundation.

. Прочтите нашу Политику конфиденциальности или свяжитесь с нами по адресу contact [at] lambdaprobe.org Мы рекомендуем вам лучший хостинг для блогов. Для получения купонов на скидку посетите: последний промокод Bluehost Купон веб-хостинга Godaddy Код рабочего купона Siteground коды a2hosting.com https://www.intairnet.org/hosting-coupons/wpengine/

лямбда-выражений (начиная с C ++ 11) - cppreference.com

Создает замыкание: безымянный функциональный объект, способный захватывать переменные в области видимости.

[править] Синтаксис

[ захватывает ] (необязательно)
(C ++ 20) ( params ) исключение спецификаторов attr -> retr -> (необязательно)
(C ++ 20) { корпус }
(1)
[ захватывает ] ( параметры ) -> ret { корпус (2)
[ захватывает ] ( параметры ) { корпус } (3)
[ захватывает ] { корпус } (4)

1) Полная декларация.

2) Объявление константной лямбды: объекты, захваченные копией, являются константными в теле лямбда.

4) Список пропущенных параметров: функция не принимает аргументов, как если бы список параметров был () . Эта форма может использоваться только в том случае, если не используется ни constexpr, ни изменяемая, ни спецификация исключения, ни атрибуты, ни конечный возвращаемый тип.

[править] Объяснение

захватов - разделенный запятыми список из нуля или более захватов, необязательно начинающийся с захвата по умолчанию.

Подробное описание отловов см. Ниже.

Лямбда-выражение может использовать переменную, не захватывая ее, если переменная

  • является нелокальной переменной или имеет статическую продолжительность или продолжительность локального хранения потока (в этом случае переменная не может быть захвачена), или
  • - ссылка, которая была инициализирована константным выражением.

Лямбда-выражение может считывать значение переменной, не захватывая его, если переменная

  • имеет постоянный энергонезависимый целочисленный или перечисляемый тип и инициализирован постоянным выражением, или
  • - это constexpr и не имеет изменяемых членов.
(C ++ 20) - - список параметров шаблона (в угловых скобках), используемый для предоставления имен параметрам шаблона универсальной лямбда-выражения (см. ClosureType :: operator () ниже). Как и в объявлении шаблона, за списком параметров шаблона может следовать необязательное предложение requires-clause, которое определяет ограничения для аргументов шаблона. Если он указан, список параметров шаблона не может быть пустым ( <> не допускается).
параметры - Список параметров, как в именованных функциях. Если в качестве типа параметра используется auto , лямбда - это общая лямбда . (начиная с C ++ 14)
спецификаторы - Необязательная последовательность спецификаторов. Допускаются следующие спецификаторы:
  • изменяемый : позволяет телу изменять объекты, захваченные копией, и вызывать их неконстантные функции-члены
  • constexpr : явно указывает, что оператор вызова функции является функцией constexpr.Когда этот спецификатор отсутствует, оператор вызова функции в любом случае будет constexpr , если он удовлетворяет всем требованиям функции constexpr.
(начиная с C ++ 17)
  • consteval : указывает, что оператор вызова функции является немедленной функцией. consteval и constexpr нельзя использовать одновременно.
(начиная с C ++ 20)
исключение - предоставляет динамическую спецификацию исключения или спецификатор noexcept для оператора () типа закрытия
attr - предоставляет спецификацию атрибута для типа оператора вызова функции типа замыкания.Любой указанный таким образом атрибут принадлежит типу оператора вызова функции, а не самому оператору вызова функции. (Например, нельзя использовать атрибут [[noreturn]] .)
рет - Тип возврата. Если нет, это подразумевается операторами возврата функции (или недействительно, если оно не возвращает никакого значения)
требуется (C ++ 20) - добавляет ограничение к operator () типа закрытия
корпус - Тело функции

Лямбда-выражение - это выражение prvalue уникального безымянного неагрегатного типа класса без объединения, известного как тип замыкания , который объявлен (для целей ADL) в области наименьшего блока, области действия класса или область пространства имен, содержащая лямбда-выражение.Тип закрытия состоит из следующих членов:

ClosureType :: operator () (параметры)

ret operator () (params) const {body}

(ключевое слово mutable не использовалось)

оператор ret () (параметры) {body}

(было использовано ключевое слово mutable)

template
ret operator () (params) const {body}

(начиная с C ++ 14)
(общая лямбда)

template
ret operator () (params) {body}

(начиная с C ++ 14)
(общая лямбда, было использовано ключевое слово mutable)

При вызове выполняет тело лямбда-выражения.При доступе к переменной обращается к ее захваченной копии (для сущностей, захваченных копией) или к исходному объекту (для сущностей, захваченных по ссылке). Если в лямбда-выражении не было использовано ключевое слово mutable, оператор вызова функции квалифицируется как const, а объекты, захваченные копированием, нельзя изменить изнутри этого оператора (). Оператор вызова функции никогда не бывает изменчивым и виртуальным.

Оператор вызова функции всегда constexpr , если он удовлетворяет требованиям функции constexpr.Это также constexpr, если ключевое слово constexpr использовалось в объявлении лямбда.

(начиная с C ++ 17)

Оператор вызова функции является немедленной функцией, если ключевое слово consteval использовалось в лямбда-выражении.

(начиная с C ++ 20)

Для каждого параметра в params, тип которого задан как auto , в template-params в порядке появления добавляется придуманный параметр шаблона.Изобретенный параметр шаблона может быть пакетом параметров, если соответствующий член функции params является пакетом параметров функции.

 // общая лямбда, operator () - это шаблон с двумя параметрами
auto glambda = [] (auto a, auto && b) {вернуть a  (ts)...);
        return [=] {принтер (ts ...); }; // нулевая лямбда (не принимает параметров)
    };
};
auto p = vglambda ([] (auto v1, auto v2, auto v3) {std :: cout << v1 << v2 << v3;});
авто q = p (1, 'a', 3.14); // выводит 1a3.14
q (); // выводит 1a3.14

ClosureType Оператор () не может быть явно создан или специализирован.

(начиная с C ++ 14)

Если в определении лямбда используется явный список параметров шаблона, этот список параметров шаблона используется с оператором () .Для каждого параметра в params, тип которого указан как auto , в конец этого списка параметров шаблона добавляется дополнительный придуманный параметр шаблона:

 // общая лямбда, operator () - это шаблон с двумя параметрами
auto glambda = []  (T a, auto && b) {return a  (Ts && ... ts) {
   return foo (std :: forward  (ts) ...);
};
(начиная с C ++ 20)

исключение спецификации исключения в лямбда-выражении применяется к оператору вызова функции или шаблону оператора.

Для поиска имени, определения типа и значения указателя this и для доступа к нестатическим членам класса тело оператора вызова функции закрывающего типа рассматривается в контексте лямбда-выражения.

 struct X {
    int x, y;
    int оператор () (int);
    void f ()
    {
        // контекст следующей лямбды - это функция-член X :: f
        [=] () -> int
        {
            оператор возврата () (this-> x + y); // X :: operator () (this-> x + (* this).у)
                                            // это имеет тип X *
        };
    }
};

ClosureType Оператор () не может быть назван в объявлении друга.

Свисающие ссылки

Если объект, не являющийся ссылкой, захватывается ссылкой, неявно или явно, и оператор вызова функции закрывающего объекта вызывается после того, как время жизни объекта закончилось, возникает неопределенное поведение. Замыкания C ++ не продлевают время жизни захваченных ссылок.

То же самое относится к времени жизни объекта, на который указывает захваченный this указатель .

ClosureType :: operator ret (*) (params) ()

необщая лямбда без захвата

используя F = ret (*) (params);
оператор F () const noexcept;

(до C ++ 17)

используя F = ret (*) (params);
constexpr оператор F () const noexcept;

(начиная с C ++ 17)

Общая лямбда без захвата

шаблон с использованием fptr_t = / * см. Ниже * /;

шаблон <параметры-шаблона>

operator fptr_t () const noexcept;
(начиная с C ++ 14)
(до C ++ 17)
шаблон с использованием fptr_t = / * см. Ниже * /;

шаблон <параметры-шаблона>

constexpr operator fptr_t () const noexcept;
(начиная с C ++ 17)

Эта определяемая пользователем функция преобразования определяется, только если список захвата лямбда-выражения пуст.Это общедоступная, constexpr, (начиная с C ++ 17) невиртуальная, неявная функция-член const noexcept объекта закрытия.

Эта функция является немедленной функцией, если оператор вызова функции (или специализация для общих лямбда-выражений) является немедленной функцией.

(начиная с C ++ 20)

Общая лямбда без захвата имеет определяемый пользователем шаблон функции преобразования с тем же списком параметров шаблона, что и шаблон оператора вызова функции.Если тип возвращаемого значения пустой или автоматический, он получается путем вычитания типа возвращаемого значения из специализации шаблона функции, которая, в свою очередь, получается путем вычета аргумента шаблона для шаблонов функций преобразования.

 void f1 (int (*) (int)) {}
void f2 (char (*) (int)) {}
void h (int (*) (int)) {} // # 1
void h (char (*) (int)) {} // # 2
auto glambda = [] (auto a) {вернуть; };
f1 (гламбда); // Хорошо
f2 (гламбда); // ошибка: не конвертируется
ч (гламбда); // ок: вызывает # 1, поскольку # 2 не конвертируется

int & (* fpi) (int *) = [] (авто * a) -> авто & {return * a; }; // ок
(начиная с C ++ 14)

Значение, возвращаемое этой функцией преобразования, является указателем на функцию со связью языка C ++, которая при вызове имеет тот же эффект, что и прямой вызов оператора вызова функции закрывающего объекта.

Эта функция является constexpr, если оператор вызова функции (или специализация для общих лямбда-выражений) - constexpr.

 auto Fwd = [] (int (* fp) (int), auto a) {return fp (a);}; »;
auto C = [] (auto a) {вернуть a;};
static_assert (Fwd (C, 3) == 3); // ОК

авто NC = [] (авто) {static int s; return a;};
static_assert (Fwd (NC, 3) == 3); // ошибка: никакая специализация не может быть constexpr из-за статики s

Если объект закрытия operator () имеет спецификацию исключения исключения, то указатель, возвращаемый этой функцией, имеет указатель типа на функцию noexcept.

(начиная с C ++ 17)

ClosureType :: ClosureType ()

ClosureType () = по умолчанию;

(начиная с C ++ 20)
(только если не указаны захваты)

ClosureType (const ClosureType &) = по умолчанию;

ClosureType (ClosureType &&) = по умолчанию;

Типы замыканий не являются DefaultConstructible.Типы закрытия не имеют конструктора по умолчанию.

(до C ++ 20)

Если захваты не указаны, тип закрытия имеет конструктор по умолчанию по умолчанию. В противном случае у него нет конструктора по умолчанию (это включает случай, когда есть захват по умолчанию, даже если он фактически ничего не захватывает).

(начиная с C ++ 20)

Конструктор копирования и конструктор перемещения объявлены как заданные по умолчанию и могут быть неявно определены в соответствии с обычными правилами для конструкторов копирования и конструкторов перемещения.

ClosureType :: operator = (const ClosureType &)

ClosureType & operator = (const ClosureType &) = delete;

(до C ++ 20)

ClosureType & operator = (const ClosureType &) = по умолчанию;
ClosureType & operator = (ClosureType &&) = по умолчанию;

(начиная с C ++ 20)
(только если не указаны захваты)

ClosureType & operator = (const ClosureType &) = delete;

(начиная с C ++ 20)
(иначе)

Оператор присваивания копии определяется как удаленный (а оператор присваивания перемещения не объявляется).Типы закрытия не подлежат CopyAssignable.

(до C ++ 20)

Если захваты не указаны, тип закрытия имеет оператор присваивания копии по умолчанию и оператор присваивания перемещения по умолчанию. В противном случае у него есть удаленный оператор присваивания копии (это включает случай, когда есть захват по умолчанию, даже если он фактически ничего не захватывает).

(начиная с C ++ 20)

ClosureType :: ~ ClosureType ()

~ ClosureType () = по умолчанию;

Деструктор объявлен неявно.

ClosureType :: захватывает

Если лямбда-выражение захватывает что-либо путем копирования (либо неявно с помощью пункта захвата [=] , либо явно с помощью захвата, который не включает символ &, например, [a, b, c] ), тип закрытия включает безымянные нестатические элементы данных, объявленные в неопределенном порядке, которые содержат копии всех захваченных таким образом объектов.

Те элементы данных, которые соответствуют захватам без инициализаторов, инициализируются напрямую при оценке лямбда-выражения.Те, которые соответствуют захватам с инициализаторами, инициализируются в соответствии с требованиями инициализатора (может быть копией или прямой инициализацией). Если массив захвачен, элементы массива инициализируются напрямую в порядке возрастания индекса. Порядок, в котором инициализируются элементы данных, - это порядок, в котором они объявлены (который не указан).

Тип каждого элемента данных - это тип соответствующей захваченной сущности, за исключением случаев, когда сущность имеет ссылочный тип (в этом случае ссылки на функции фиксируются как ссылки lvalue на указанные функции, а ссылки на объекты фиксируются как копии ссылочных объектов).

Для объектов, которые захватываются по ссылке (с захватом по умолчанию [&] или при использовании символа &, например, [& a, & b, & c] ), не указывается, если дополнительные элементы данных объявлены в типе замыкания, но любые такие дополнительные члены должны удовлетворять параметру LiteralType (начиная с C ++ 17).

[править] Лямбда-захват

Захваты - это список, разделенный запятыми, из нуля или более захватов , необязательно начиная с захвата по умолчанию.Список захвата определяет внешние переменные, которые доступны из тела лямбда-функции. Единственные настройки захвата по умолчанию:

  • и (неявно фиксируйте используемые автоматические переменные по ссылке) и
  • = (неявно захватить используемые автоматические переменные путем копирования).

Текущий объект ( * это ) может быть неявно захвачен, если присутствует любой захват по умолчанию. Если захватывается неявно, он всегда захватывается по ссылке, даже если по умолчанию используется значение = .Неявный захват * этот , когда по умолчанию используется захват = , устарел. (начиная с C ++ 20)

Синтаксис отдельного захвата в захватах:

идентификатор (1)
идентификатор ... (2)
инициализатор идентификатора (3) (начиная с C ++ 14)
& идентификатор (4)
и идентификатор ... (5)
& инициализатор идентификатора (6) (начиная с C ++ 14)
это (7)
* это (8) (начиная с C ++ 17)
... инициализатор идентификатора (9) (начиная с C ++ 20)
& ... инициализатор идентификатора (10) (начиная с C ++ 20)

1) простой копийный захват

4) простой захват по ссылке

6) захват по ссылке с инициализатором

7) простой захват текущего объекта по ссылке

8) простое копирование текущего объекта

9) захват по копии с инициализатором, который является расширением пакета

10) захват по ссылке с инициализатором, который является расширением пакета

Если по умолчанию установлено значение и , последующие простые записи не должны начинаться с и .

 структура S2 {void f (int i); };
пусто S2 :: f (int i)
{
    [&] {}; // OK: по умолчанию захват по ссылке
    [&, я] {}; // ОК: захват по ссылке, за исключением того, что i захватывается копией
    [&, & я] {}; // Ошибка: захват по ссылке, когда по ссылке используется по умолчанию
    [&, этот] {}; // ОК, эквивалент [&]
    [&, это, я] {}; // ОК, эквивалент [&, i]
}

Если значение по умолчанию для захвата - = , последующие простые захваты должны начинаться с и или быть * это (начиная с C ++ 17) или это (начиная с C ++ 20).

 структура S2 {void f (int i); };
пусто S2 :: f (int i)
{
    знак равно // ОК: копирование по умолчанию
    [=, & я] {}; // ОК: по копии, за исключением того, что я захватывается по ссылке
    [=, * это] {}; // до C ++ 17: Ошибка: неверный синтаксис
                    // начиная с C ++ 17: OK: захватывает охватывающий S2 копированием
    [=, это] {}; // до C ++ 20: Ошибка: это when = по умолчанию
                    // начиная с C ++ 20: ОК, то же, что и [=]
}

Любой захват может появиться только один раз:

 структура S2 {void f (int i); };
пусто S2 :: f (int i)
{
    [я, я] {}; // Ошибка: я повторил
    [это это] {}; // Ошибка: "это" повторяется (C ++ 17)
}

Только лямбда-выражения, определенные в области блока или в инициализаторе члена по умолчанию, могут иметь захват по умолчанию или захваты без инициализаторов.Для такого лямбда-выражения область действия , достигающая , определяется как набор охватывающих областей вплоть до самой внутренней закрывающей функции (и ее параметров) включительно. Сюда входят области вложенных блоков и области включения лямбда-выражений, если эта лямбда вложена.

Идентификатор в любом захвате без инициализатора (кроме , этот -захват) ищется с использованием обычного поиска неквалифицированного имени в , достигающем области лямбда. Результатом поиска должна быть переменная с автоматической продолжительностью хранения, объявленной в достигаемой области.Переменная (или это ) - это , явно захваченная .

Захват с инициализатором действует так, как будто он объявляет и явно захватывает переменную, объявленную с типом auto , декларативная область которой является телом лямбда-выражения (то есть не входит в область его инициализатора), за исключением следующих случаев:

  • , если захват выполняется путем копирования, нестатический элемент данных закрывающего объекта является другим способом ссылки на эту автоматическую переменную.
  • если захват осуществляется по ссылке, время жизни ссылочной переменной заканчивается, когда заканчивается время жизни закрывающего объекта

Это используется для захвата типов, предназначенных только для перемещения, с захватом, например x = std :: move (x).

Это также делает возможным захват по константной ссылке, с & cr = std :: as_const (x) или подобным.

 интервал x = 4;
auto y = [& r = x, x = x + 1] () -> int
    {
        г + = 2;
        вернуть х * х;
    } (); // обновляет :: x до 6 и инициализирует y до 25.
(начиная с C ++ 14)

Если список захвата имеет значение по умолчанию для захвата и явно не захватывает включающий объект (например, , этот или * этот ) или автоматическую переменную, он захватывает его неявно если

  • тело лямбды odr - использует переменную или этот указатель
  • или переменная или этот указатель назван в потенциально оцениваемом выражении внутри выражения, которое зависит от общего лямбда-параметра (до C ++ 17) (в том числе, когда неявное this-> добавляется перед использование нестатического члена класса).Для этой цели операнд typeid всегда считается потенциально вычисленным. Сущности могут быть неявно захвачены, даже если они названы только в исключенном операторе. (начиная с C ++ 17)
 void f (int, const int (&) [2] = {}) {} // # 1
void f (const int &, const int (&) [1]) {} // # 2
недействительный тест ()
{
    const int x = 17;
    авто g0 = [] (авто а) {е (х); }; // нормально: вызывает # 1, не захватывает x
    авто g1 = [=] (авто а) {е (х); }; // не захватывает x в C ++ 14, захватывает x в C ++ 17
                                     // захват можно оптимизировать
    auto g2 = [=] (auto a) {
            селектор int [sizeof (a) == 1? 1: 2] = {};
            f (x, селектор); // ok: это зависимое выражение, поэтому захватывает x
    };
    auto g3 = [=] (auto a) {
      typeid (a + x); // захватывает x независимо от того, является ли a + x неоцененным операндом
    };
}
(начиная с C ++ 14)

Если в теле лямбда-выражения odr используется сущность, захваченная копией, осуществляется доступ к члену типа закрытия.Если сущность не используется odr, доступ будет к исходному объекту:

 void f (const int *);
void g ()
{
    const int N = 10;
    знак равно
        int arr [N]; // не odr-use: относится к g const int N
        f (& N); // odr-use: вызывает захват N (копией)
               // & N - это адрес элемента N объекта закрытия, а не N в g
    } ();
}
Если лямбда odr использует ссылку, захваченную по ссылке, она использует объект, на который ссылается исходная ссылка, а не саму захваченную ссылку:
 #include

auto make_function (int & x) {
  return [&] {std :: cout << x << '\ n'; };
}

int main () {
  int я = 3;
  авто f = make_function (i); // использование x в f привязывается непосредственно к i
  я = 5;
  f (); // ХОРОШО; отпечатки 5
}

В теле лямбды любое использование decltype для любой переменной с автоматической продолжительностью хранения аналогично тому, как если бы оно было захвачено и использовано odr, даже несмотря на то, что decltype сам по себе не используется odr и фактический захват не происходит:

 void f3 () {
    float x, & r = x;
    знак равно
    {// x и r не захватываются (появление в операнде decltype не является использованием odr)
        decltype (x) y1; // y1 имеет тип float
        decltype ((х)) y2 = y1; // y2 имеет тип float const &, потому что эта лямбда
                               // не изменяемый и x является lvalue
        decltype (r) r1 = y1; // r1 имеет тип float & (преобразование не учитывается)
        decltype ((г)) г2 = у2; // r2 имеет тип float const &
    };
}

Любая сущность, захваченная лямбда (неявно или явно), используется лямбда-выражением odr (поэтому неявный захват вложенной лямбда-функцией запускает неявный захват во включающей лямбде).

Все неявно захваченные переменные должны быть объявлены в пределах достижения области лямбда.

Если лямбда захватывает включающий объект (как , это или *, это ), либо ближайшая включающая функция должна быть нестатической функцией-членом, либо лямбда должна быть в инициализаторе члена по умолчанию:

 struct s2 {
  двойной ohseven = 0,007;
  auto f () {// ближайшая включающая функция для следующих двух лямбда-выражений
    return [this] {// захватываем s2 по ссылке
      return [* this] {// захватываем объем s2 копированием (C ++ 17)
          return ohseven; // ХОРОШО
       }
     } ();
  }
  auto g () {
     return [] {// ничего не захватить
         return [* this] {}; // ошибка: * это не зафиксировано внешним лямбда-выражением
      } ();
   }
};

Если лямбда-выражение (или реализация оператора вызова универсальной лямбда-функции) ODR использует этот или любую переменную с автоматической продолжительностью хранения, оно должно быть захвачено лямбда-выражением.

 void f1 (интервал я)
{
    int const N = 20;
    auto m1 = [=] {
            int const M = 30;
            auto m2 = [i] {
                    int x [N] [M]; // N и M не используются odr
                                 // (хорошо, что они не захватываются)
                    х [0] [0] = я; // i явно захватывается m2
                                 // и неявно захватывается m1
            };
    };

    struct s1 // локальный класс внутри f1 ()
    {
        int f;
        void work (int n) // нестатическая функция-член
        {
            int m = n * n;
            int j = 40;
            auto m3 = [this, m]

МОДУЛЬ ЛЯМБДА-ЗОНДА ML-2 - Скачать PDF бесплатно

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАГРЕВАТЕЛЬ

ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАСТЕННЫЙ НАГРЕВАТЕЛЬ МОДЕЛЬ №: IQ2000 ДЕТАЛЬ №: 6939004 ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ GC0715 ВВЕДЕНИЕ Благодарим вас за покупку инфракрасного настенного обогревателя CLARKE.Прежде чем пытаться использовать этот

Дополнительная информация

Модули цифрового ввода

8 172 TX-I / O Модули дискретных входов TXM1.8D TXM1.16D Две полностью совместимые версии: TXM1.8D: 8 входов, каждый с трехцветным светодиодом (зеленый, желтый или красный) TXM1.16D: Как TXM1.8X , но 16 входов, каждый с

Дополнительная информация

MIC-WKT и MIC-WKT-IR

MIC-WKT и MIC-WKT-IR Руководство по установке Bosch Security Systems RU Руководство по установке и эксплуатации Руководство по установке MIC-WKTI и MIC-WKT-IR RU 2 Комплекты плат привода промывочного насоса MIC-WKT и MIC-WKT-IR

Дополнительная информация

Начало работы с

ЧАСТЬ №CMA113 СДЕЛАНО В КИТАЕ 1. Измерение CAT II 2. Макс. напряжение 250 В ~ 3. Макс. ток 71 А Начало работы с мониторингом потребления электроэнергии, однофазный для домов и небольших коммерческих помещений

Дополнительная информация

Руководство пользователя для CH-PFC76810

AA Portable Power Corp www.batteryspace.com, электронная почта: [email protected] Руководство пользователя для CH-PFC76810 1. Обзор Зарядное устройство CH-PFC76810 подходит для зарядки литий-ионных батарей, таких как

Дополнительная информация

СИСТЕМА 45.C R H Дизайн электроники

СИСТЕМА 45 C R H Проектирование электроники СИСТЕМА 45 Универсальная модульная 4-осевая плата привода ЧПУ Автор C R Harding Технические характеристики Основная печатная плата и входная плата Доступны до 4-х осей X, Y, Z и A выходов. Независимый 25

Дополнительная информация

ЦВЕТНОЙ ВИДЕО ДВЕРНОЙ ТЕЛЕФОН CDV-71BE / D

ЦВЕТНЫЙ ВИДЕО ДВЕРНОЙ ТЕЛЕФОН CDV-71BE / D 513-11, Sangdaewon-dong, Jungwon-gu, Seongnam-si, Gyeonggi-do, Korea International Business Dept.: Тел .; + 82-31-7393-540 ~ 550 Факс .; + 82-31-745-2133 Веб-сайт: www.commax.com Напечатано

Дополнительная информация

Инструкция по эксплуатации

Важная информация: Эти инструкции содержат информацию о безопасности, внимательно прочтите их и следуйте им. Dialight не несет ответственности за травмы, ущерб или убытки, которые могут возникнуть из-за неправильного номера

. Дополнительная информация

Руководство пользователя Цветной видеодомофон

Руководство пользователя Цветной видеодомофон CDV-70KM Благодарим вас за приобретение продукции COMMAX.Пожалуйста, внимательно прочтите это руководство пользователя (в частности, меры предосторожности по безопасности) перед использованием продукта и следуйте инструкциям

Дополнительная информация

Модуль TX OPEN RS232 / 485

s 8 185 8185P01 TX-I / O; DESIGO OPEN TX OPEN RS / 485 модуль для интеграции сторонних систем и устройств в DESIGO (V4 или выше) TXI1.OPEN Платформа для интеграции сторонних систем и устройств в

Дополнительная информация

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИНВЕРТОРА TIG Содержание Предупреждение Общее описание Блок-схема Основные параметры Принципиальная схема Установка и эксплуатация Предостережение Техническое обслуживание Список запасных частей Устранение неисправностей 3 4 4

Дополнительная информация

Портативный кондиционер

Руководство пользователя портативного кондиционера. Модель: 3 в 1, 12 000 БТЕ / ч, серия 3. Перед использованием внимательно прочтите это руководство пользователя и сохраните его для использования в будущем.СОДЕРЖАНИЕ 1. РЕЗЮМЕ ... 1 2. ПОРТАТИВНЫЙ

Дополнительная информация

Король пузырей. Руководство пользователя

Руководство пользователя Bubble King СОДЕРЖАНИЕ 1. Перед началом работы ... 3 Что входит в комплект ... 3 Инструкции по распаковке ... 3 Требования ... 3 Условные обозначения ... 3 Значки ... 3 Информация о документе ... 3 Продукт на

Дополнительная информация

Infrarot-Bewegungsmelder IP44

Infrarot-Bewegungsmelder Инфракрасные датчики движения IP44 IP44 ODA (weiß) slim ODA (schwarz) slim 95174 96000 ODA (weiß) ODA (schwarz) 95175 96001 Betriebsanleitung User s Manual User s Manual инфракрасное движение

Дополнительная информация

Tina 2A / B Адаптер

Оригинальные инструкции Tina 2A / B Блок адаптера ABB Jokab Safety Varlabergsvägen 11, SE-434 39 Кунгсбака, Швеция www.abb.com/jokabsafety Прочтите и примите к сведению этот документ Прочтите и примите к сведению этот документ

Дополнительная информация

Описание продукта и функции

Описание продукта и функциональное описание Шлюз KNX / DALI N 141/02 представляет собой устройство KNX шириной 4 MU, устанавливаемое на DIN-рейку, с одним интерфейсом DALI, к которому можно подключить до 64 приводов DALI (например, балласты DALI)

Дополнительная информация

Усилитель датчика утечки жидкости

9 Усилитель датчика утечки жидкости Компактный усилитель датчика датчика надежно обнаруживает широкий спектр жидкостей, от воды до химических жидкостей с низкой проводимостью 1 Обнаруживает утечку жидкости, например

Дополнительная информация

ИБП HP R1500, поколение 3

Инструкции по установке HP UPS R1500 Generation 3 Номер по каталогу 650952-001 ПРИМЕЧАНИЕ. Табличка с характеристиками на устройстве указывает класс (A или B) оборудования.Устройства класса B имеют сертификат Federal Communications

. Дополнительная информация

Введение. Страница 2/9

Руководство по установке на английском языке, США, версия 1.1, от 13 ноября 2015 г. 2015 Smappee NV. Все права защищены. Технические характеристики могут быть изменены без уведомления. Все названия продуктов являются товарными знаками их

Дополнительная информация

HCE80 / HCC80 / HCE80R / HCC80R

HCE80 / HCC80 / HCE80R / HCC80R КОНТРОЛЛЕРЫ ЗОНЫ НАПОЛЬНОГО ОТОПЛЕНИЯ ХАРАКТЕРИСТИКИ ДАННЫХ О ПРОДУКТЕ Простая и быстрая установка благодаря новой конструкции проводки Съемные клеммы для быстрого подключения проводов благодаря зажиму

Дополнительная информация

www.curtisinstruments.com

МОДУЛИ РАСШИРЕНИЯ ВХОДОВ / ВЫХОДОВ CANBUS ФУНКЦИИ 56 / 56P Восемнадцать многоцелевых контактов ввода / вывода обеспечивают простое и гибкое расширение системы управления транспортным средством. Два высокочастотных (A, A) выхода драйвера ШИМ поддерживают различные

Дополнительная информация

Как использовать блок питания (Upu)

Руководство пользователя ИБП BRAVER (Система бесперебойного питания) Безопасность ВНИМАНИЕ! В этом ИБП используется опасное напряжение.Не пытайтесь разобрать устройство. Устройство не содержит деталей, заменяемых пользователем.

Дополнительная информация

Микропрограммируемый логический контроллер

FC9Y-B644-04 Микропрограммируемый логический контроллер серии FC4A FC4A-AS62M Мастер-модуль AS-интерфейса Руководство пользователя МЕРЫ ПРЕДОСТОРОЖНОСТИ Прочтите это руководство пользователя, чтобы убедиться в правильной работе перед запуском

Дополнительная информация

HM-W536 Руководство по установке

HM-W536 Руководство по установке 13.09.2013 ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ Предупреждение. При использовании электрических устройств следует соблюдать основные меры безопасности, чтобы снизить риск возгорания, поражения электрическим током или травм.

Дополнительная информация

ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

ЭЛЕКТРИЧЕСКИЙ КОТЛ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ EKCO.T Использованный продукт нельзя утилизировать как бытовые отходы. Разобранный прибор необходимо доставить в пункт сбора электрического и электронного оборудования

. Дополнительная информация

Электронное реле давления EDS 300

Электронное реле давления EDS 300 Руководство пользователя Стр. 2 из 16 Содержание 1.Функции EDS 300 ... 3 2. Монтаж ... 3 3. Кнопки управления на мембранной клавиатуре ... 4 4. Цифровой дисплей ... 4 5. Функция выхода ... 5

Дополнительная информация .
