Замена переднего лонжерона

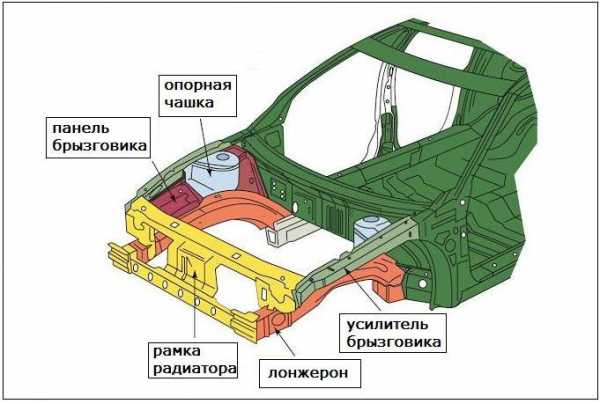

Лон­же­ро­ны авто­мо­би­ля пред­став­ля­ют собой несу­щие уси­лен­ные кон­струк­ции кузо­ва. На перед­ние лон­же­ро­ны кре­пят­ся дви­га­тель, под­рам­ник, дета­ли под­вес­ки, рам­ка ради­а­то­ра. Важ­но пра­виль­но осу­ще­ствить заме­ну повре­ждён­но­го лон­же­ро­на. Рас­по­ло­же­ние ново­го лон­же­ро­на долж­но быть кор­рект­ным отно­си­тель­но кон­троль­ных точек кузо­ва, а так­же свар­ные точ­ки и швы долж­ны обес­пе­чи­вать необ­хо­ди­мую проч­ность креп­ле­ния. При некор­рект­ной замене, все агре­га­ты и ком­по­нен­ты, кото­рые при­ле­га­ют к лон­же­ро­ну, будут кре­пить­ся со сме­ще­ни­ем. Ошиб­ки при замене могут при­ве­сти к  повы­шен­ной виб­ра­ции дви­га­те­ля, непра­виль­но­му рас­по­ло­же­нию ради­а­то­ра охла­жде­ния, под­рам­ни­ка и дета­лей под­вес­ки.

Проч­ност­ные харак­те­ри­сти­ки лон­же­ро­на вли­я­ют на вре­мя, через кото­рое сра­ба­ты­ва­ют подуш­ки без­опас­но­сти при ава­рии. Если струк­ту­ра зна­чи­тель­но изме­не­на, то подуш­ки могут сра­бо­тать рань­ше или поз­же, что отра­зит­ся на без­опас­но­сти пас­са­жи­ров. Поэто­му важ­но вос­ста­но­вить повре­ждён­ный лон­же­рон до изна­чаль­ных пара­мет­ров и харак­те­ри­стик. Кон­струк­ция лон­же­ро­на не долж­на полу­чить­ся слиш­ком жёст­кой (по при­чине добав­ле­ния допол­ни­тель­но­го уси­ле­ния) или ослаб­лен­ной (при нека­че­ствен­ной свар­ке или силь­но­го пере­гре­ва метал­ла при свар­ке).

Опор­ная чаш­ка, верх­ний уси­ли­тель брыз­го­ви­ка, брыз­го­вик и ниж­ний перед­ний лон­же­рон соеди­не­ны кон­такт­ной свар­кой в еди­ную кон­струк­цию. Вся эта кон­струк­ция кре­пит­ся свар­кой к мотор­но­му щит­ку, а в неко­то­рых моде­лях авто­мо­би­лей, пере­хо­дит к дни­щу. Мож­но менять цели­ком лон­же­рон, а мож­но делать частич­ную заме­ну повре­ждён­но­го сег­мен­та лон­же­ро­на. При замене лон­же­ро­на, тре­бу­ет­ся высвер­ли­ва­ние точек свар­ки при­ле­га­ю­щих к лон­же­ро­ну пане­лей, для его отде­ле­ния.

Авто­про­из­во­ди­те­ли в спе­ци­аль­ных руко­вод­ствах дают реко­мен­да­ции по пол­ной или частич­ной замене лон­же­ро­нов. Там опи­сы­ва­ет­ся, где делать срез, где рас­по­ла­га­ют­ся точ­ки кон­такт­ной свар­ки, а так­же даёт­ся рас­сто­я­ние меж­ду кон­троль­ны­ми точ­ка­ми, кото­рые необ­хо­ди­мы для пра­виль­ной уста­нов­ки ново­го лон­же­ро­на. При замене перед­не­го лон­же­ро­на будет луч­ше иметь такую инфор­ма­цию.

В каких случаях нужно менять лонжерон?

Реше­ние по ремон­ту или замене лон­же­ро­на при­ни­ма­ет­ся исхо­дя из сте­пе­ни его повре­жде­ния. Чаще все­го лон­же­ро­ны повре­жда­ют­ся во вре­мя ава­рии. Кро­ме это­го при­чи­ной частич­ной или пол­ной заме­ны может быть кор­ро­зия, а так­же появ­ле­ние тре­щин в про­цес­се экс­плу­а­та­ции авто­мо­би­ля.

Если повре­жде­ние после ава­рии плав­ное, без ост­рых углов, то лон­же­рон под­ле­жит ремон­ту, если повре­жде­ние име­ет ост­рые углы (жим­ки с углом менее 90 гра­ду­сов) на неболь­шой пло­ща­ди, тре­щи­ны, раз­ры­вы или кор­ро­зию, кото­рые слож­но убрать после вытя­ги­ва­ния, то лон­же­рон нуж­но частич­но или пол­но­стью менять. Струк­ту­ра метал­ла лон­же­ро­на при таких повре­жде­ни­ях изме­ня­ет­ся, как и его харак­те­ри­сти­ки.

Лон­же­ро­ны со зна­чи­тель­ным повре­жде­ни­ем, сде­лан­ные из ста­ли уль­т­ра-высо­кой проч­но­сти (UHSS-Ultra High Strenth Steel) чаще все­го под­ле­жат замене, так как их очень слож­но или не воз­мож­но отре­мон­ти­ро­вать. Нагрев зна­чи­тель­но ослаб­ля­ет проч­ность такой ста­ли.

Подготовка к замене лонжерона:

  • Как было ска­за­но выше, для пра­виль­ной заме­ны лон­же­ро­на необ­хо­ди­мо иметь дан­ные о рас­сто­я­ни­ях меж­ду кон­троль­ны­ми точ­ка­ми кузо­ва. Такие дан­ные мож­но най­ти в руко­вод­стве по ремон­ту кон­крет­ной моде­ли авто­мо­би­ля. Мож­но посмот­реть сим­мет­рич­ные точ­ки на целом лон­же­роне с про­ти­во­по­лож­ной сто­ро­ны (см. подроб­но об изме­ре­нии гео­мет­рии кузо­ва). Так­же долж­ны быть в нали­чии линей­ка для изме­ре­ния гео­мет­рии кузо­ва, изме­ри­тель­ная рулет­ка и уро­вень.
  • Нуж­но под­дом­кра­тить авто­мо­биль перед заме­ной лон­же­ро­на, снять колё­са для более удоб­но­го досту­па и выста­вить ров­но по уров­ню на упо­ры (или на ста­пель).
  • Перед заме­ной лон­же­ро­на, если это необ­хо­ди­мо, нуж­но снять дви­га­тель и ком­по­нен­ты под­вес­ки. В неко­то­рых слу­ча­ях, когда про­из­во­дит­ся частич­ная заме­на лон­же­ро­на, сня­тия дви­га­те­ля мож­но избе­жать.
  • Перед заме­ной, лон­же­рон необ­хо­ди­мо, насколь­ко это воз­мож­но, вытя­нуть.
  • Выклю­чи­те систе­мы надув­ных поду­шек без­опас­но­сти (SIR).
  • Сни­ми­те и изо­ли­руй­те мину­со­вую клем­му акку­му­ля­то­ра.
  • Про­цесс элек­тро-дуго­вой свар­ки про­из­во­дит элек­тро­маг­нит­ные поля и теп­ло, кото­рые могут повре­дить элек­трон­ные части авто­мо­би­ля. В пери­мет­ре 30 см от зоны свар­ки не долж­но быть элек­трон­ных моду­лей.
  • Демон­ти­руй­те все при­ле­га­ю­щие к лон­же­ро­ну пане­ли и ком­по­нен­ты.

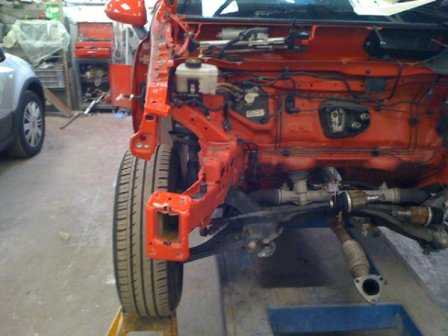

Для полной замены переднего лонжерона нужно:

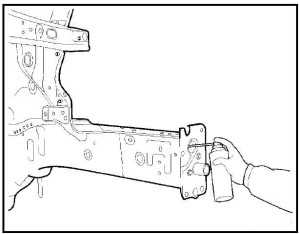

  • Уда­лить гер­ме­тик и анти­кор­ро­зи­он­ные мате­ри­а­лы с зоны ремон­та.
  • Высвер­лить точ­ки кон­такт­ной свар­ки (см. здесь).
  • После вре­мен­ной уста­нов­ки лон­же­ро­на нуж­но про­ме­рить все рас­сто­я­ния меж­ду кон­троль­ны­ми точ­ка­ми, а так­же уров­нем про­ве­рить поло­же­ние лон­же­ро­на по высо­те (в срав­не­нии с целым лон­же­ро­ном).
  • Если все рас­сто­я­ния в пре­де­лах нор­мы, тогда мож­но при­ва­ри­вать лон­же­рон.
  • Уста­но­вить все при­ле­га­ю­щие пане­ли и ком­по­нен­ты.
  • Нане­сти гер­ме­тик и сде­лать анти­кор­ро­зи­он­ную обра­бот­ку и окрас­ку.

Частичная замена лонжерона:

Чаще все­го доста­точ­но осу­ще­ствить частич­ную заме­ну лон­же­ро­на.

Частич­ная заме­на пред­по­ла­га­ет вытя­ги­ва­ние лон­же­ро­на до пер­во­на­чаль­ных пара­мет­ров, выре­за­ние и заме­ну толь­ко повре­ждён­ной части лон­же­ро­на. Это целе­со­об­раз­но, так как в про­цес­се ремон­та не затра­ги­ва­ют­ся завод­ские точ­ки свар­ки и гер­ме­тик в непо­вре­ждён­ной зоне. Частич­ная заме­на лон­же­ро­на долж­на про­из­во­дить­ся толь­ко в реко­мен­до­ван­ных про­из­во­ди­те­лем местах. Непра­виль­ная заме­на повли­я­ет на поте­рю жёст­ко­сти и проч­но­сти авто­мо­би­ля при ава­рии.

Зона сты­ков­ки двух частей лон­же­ро­на долж­на быть хоро­шо доступ­на со всех сто­рон для фор­ми­ро­ва­ния свар­но­го шва. Область сты­ков­ки долж­на быть доступ­на для даль­ней­шей защи­ты от кор­ро­зии.

Нуж­но сре­зать повре­ждён­ную часть немно­го даль­ше, чем нуж­но. Это необ­хо­ди­мо при соеди­не­нии вна­хлёст, а так­же, что­бы было удоб­нее под­рав­нять зону сты­ков­ки после сре­за­ния дефор­ми­ро­ван­ной части.

На малень­ких авто­мо­би­лях может быть про­бле­ма­тич­ной частич­ная заме­на лон­же­ро­на, по при­чине его малень­ко­го раз­ме­ра и отсут­ствия для это­го места.

Итак, для частич­ной заме­ны перед­не­го лон­же­ро­на нуж­но:

  • Опре­де­лить и раз­ме­тить область на лон­же­роне, где будет про­из­во­дить­ся срез заме­ня­е­мой части. При соеди­не­нии вна­хлёст нуж­но оста­вить немно­го запа­са. Этот момент мы рас­смот­рим в этой ста­тье ниже.
  • Про­чер­тить линии сре­за на поверх­но­сти лон­же­ро­на. Мож­но накле­ить маляр­ную лен­ту и по её краю ори­ен­ти­ро­вать­ся.
  • Отре­зать часть лон­же­ро­на по отме­чен­ным лини­ям или по краю маляр­ной лен­ты.
  • Уда­лить сре­зан­ную часть.
  • Под­го­тов­ка новой части лон­же­ро­на иден­тич­на той, что про­из­во­ди­лась на повре­жден­ном лон­же­роне.
  • При­ло­жить новую часть лон­же­ро­на к месту, выста­вить, учи­ты­вая рас­сто­я­ния меж­ду кон­троль­ны­ми точ­ка­ми и зафик­си­ро­вать зажи­ма­ми.
  • При­ва­рить новую часть лон­же­ро­на.
  • Зачи­стить швы.

Места, в кото­рых нель­зя резать лон­же­рон при замене

  • При частич­ной замене нуж­но избе­гать резать в зонах или рядом с отвер­сти­я­ми (это может быть кон­троль­ная точ­ка) и креп­ле­ни­я­ми дви­га­те­ля и эле­мен­тов под­вес­ки. Эти места долж­ны оста­вать­ся нетро­ну­ты­ми и обла­дать доста­точ­ной проч­но­стью.

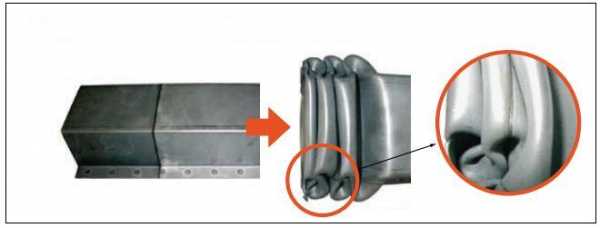

  • Нель­зя резать в зонах запла­ни­ро­ван­но­го смя­тия, так как это изме­нит харак­те­ри­сти­ки лон­же­ро­на при ава­рии.
  • Нель­зя резать в местах с внут­рен­ним уси­ле­ни­ем.
  • Не резать в зонах со слож­ной фор­мой, так как будет слож­но нор­маль­но состы­ко­вать две части.
  • В зоне с огра­ни­чен­ным досту­пом.

Зоны запла­ни­ро­ван­но­го смя­тия и уси­ли­те­ли

Зоны запла­ни­ро­ван­но­го смя­тия могут рас­по­ла­гать­ся до, после или меж­ду уси­ле­ни­я­ми, нахо­дя­щи­ми­ся внут­ри лон­же­ро­на. Это обла­сти, где кон­струк­ция спе­ци­аль­но ослаб­ле­на, для смя­тия во вре­мя ава­рии и гаше­ния уда­ра. Обыч­но, такую область мож­но опре­де­лить по спе­ци­аль­ным выем­кам.

Уси­ле­ния же про­ти­во­сто­ят сги­ба­нию и при­да­ют проч­ность лон­же­ро­ну.

Нуж­но сохра­нять зоны запла­ни­ро­ван­но­го смя­тия и зоны повы­шен­ной жёст­ко­сти при частич­ной замене лон­же­ро­на.

На неко­то­рых совре­мен­ных авто­мо­би­лях (к при­ме­ру, Porsche Cayenne и VW Touareg) зоны запла­ни­ро­ван­но­го смя­тия могут не иметь харак­тер­ных выемок на лон­же­ро­нах. Раз­ная проч­ность отдель­ных сег­мен­тов лон­же­ро­нов в таких слу­ча­ях дости­га­ет­ся тех­но­ло­ги­ей лазер­ной свар­ки встык метал­лов раз­ной тол­щи­ны или раз­ной проч­но­сти. Могут быть исполь­зо­ва­ны даже раз­ные метал­лы, соеди­нён­ные вме­сте лазе­ром. Таким обра­зом, сег­мент, где долж­но про­изой­ти смя­тие лон­же­ро­на для гаше­ния энер­гии уда­ра, име­ет менее проч­ный металл.

В лон­же­ро­нах с лазер­ной свар­кой метал­лов раз­ной проч­но­сти при ава­рии сми­на­ет­ся металл, име­ю­щий мень­шую проч­ность. Более проч­ная часть оста­ёт­ся целой.

Так­же, отдель­ные сег­мен­ты лон­же­ро­на могут иметь более проч­ные сег­мен­ты, выпол­ня­ю­щие роль уси­ле­ния. Эти сег­мен­ты сва­ри­ва­ют­ся лазе­ром встык. Окра­шен­ный лон­же­рон может выгля­деть совер­шен­но ров­ным, без визу­аль­ных при­зна­ков соеди­не­ния раз­ных сег­мен­тов воеди­но. Если счи­стить крас­ку, то мож­но обна­ру­жить глад­кий шов. Таким обра­зом, при ава­рии сми­на­ет­ся сег­мент с менее проч­ным метал­лом, рас­по­ло­жен­ный спе­ре­ди, а осталь­ная часть лон­же­ро­на оста­ёт­ся целой. Для сохра­не­ния завод­ских харак­те­ри­стик таких лон­же­ро­на при частич­ной замене, луч­ше сле­до­вать руко­вод­ству по ремон­ту, где ука­зы­ва­ют­ся в каких местах луч­ше делать заме­ну.

Типы соеди­не­ний при частич­ной замене перед­не­го лон­же­ро­на:

Если металл лон­же­ро­на име­ет доста­точ­ную тол­щи­ну, то мож­но под­го­то­вить край остат­ка лон­же­ро­на, сто­чив его под углом 45 гра­ду­сов, для даль­ней­ше­го соеди­не­ния с новой частью лон­же­ро­на.

При частич­ной замене мож­но при­ме­нять три типа сва­роч­ных соеди­не­ний:

  • Встык со встав­кой
  • Встык или вна­хлёст со сме­ще­ни­ем. При частич­ной замене мож­но исполь­зо­вать сту­пен­ча­тый срез внут­рен­ней и внеш­них сто­рон с после­ду­ю­щим соеди­не­ни­ем встык или вна­хлёст обо­их сре­зов. Смысл соеди­не­ния со сме­ще­ни­ем заклю­ча­ет­ся в рас­пре­де­ле­ние ослаб­лен­ных зон, воз­ни­ка­ю­щих при свар­ке, на боль­шую пло­щадь. Таким обра­зом, умень­ша­ет­ся вли­я­ние ослаб­лен­но­го метал­ла в зоне свар­ки на харак­те­ри­сти­ки лон­же­ро­на при ава­рии.
  • Соеди­не­ние вна­хлёст. Тести­ро­ва­ния пока­за­ли, что свар­ка лон­же­ро­нов вна­хлёст может дать более плот­ное при­ле­га­ние сек­ций и хоро­шую защи­ту от кор­ро­зии, в срав­не­нии со свар­кой встык со встав­кой. Новый сег­мент лон­же­ро­на дол­жен быть сре­зан так, что­бы под­хо­дить и пере­кры­вать остав­ший­ся сег­мент.

Соеди­не­ние встык со встав­кой

Соеди­не­ние встык со встав­кой, с при­ва­ри­ва­ни­ем встав­ки через отвер­стия.

Соеди­не­ние встык со встав­кой дела­ет­ся так­же как и про­стое соеди­не­ние встык, кро­ме нали­чия встав­ки, кото­рая под­хо­дит по фор­ме к соеди­не­нию. Встав­ка обыч­но при­ва­ри­ва­ет­ся точ­ка­ми к остат­кам лон­же­ро­на. Встав­ка долж­на быть раз­ме­ром 50–75 мм. Отвер­стия высвер­ли­ва­ют­ся на 1–1.5 см от кра­ёв. Важ­но оста­вить зазор рав­ный 1–2 тол­щи­ны сва­ри­ва­е­мо­го метал­ла для нор­маль­но­го про­ник­но­ве­ния рас­плав­лен­но­го метал­ла.

Встав­ка:

  • про­ти­во­сто­ит про­жи­гу метал­ла
  • помо­га­ет ров­но состы­ко­вать сва­ри­ва­е­мые части
  • умень­ша­ет нагрев в зоне свар­ки

Если встав­ка состо­ит из несколь­ких частей, то нуж­но точ­ка­ми при­ва­рить эти части меж­ду собой.

Голый металл вста­вок нуж­но обра­бо­тать при помо­щи сва­роч­но­го грун­та.

Соеди­не­ние вна­хлёст

Соеди­не­ние вна­хлёст, с пред­ва­ри­тель­ной под­го­тов­кой кра­ёв остат­ка ста­ро­го лон­же­ро­на.

Что­бы достиг­нуть пра­виль­но­го нахлё­ста, нуж­но сде­лать акку­рат­ные сре­зы по углам. Сре­зы не долж­ны пре­вы­шать 6.4 мм. Далее края немно­го заги­ба­ют­ся, что­бы новая часть лон­же­ро­на смог­ла “надеть­ся” свер­ху.

Приваривание

При при­ва­ри­ва­нии лон­же­ро­на долж­но быть такое же коли­че­ство точек, сколь­ко было точек кон­такт­ной свар­ки. Боль­ше или мень­ше точек свар­ки может осла­бить или уси­лить креп­ле­ние лон­же­ро­на. Изме­нят­ся харак­те­ри­сти­ки лон­же­ро­на при ава­рии.

Нуж­но исполь­зо­вать тех­ни­ку кон­тро­ля избы­точ­но­го теп­ла при свар­ке, такую как свар­ка стеж­ка­ми через интер­вал. При­ва­ри­ва­ние про­из­во­дит­ся стеж­ка­ми по 1.5 – 2.5 мм, что­бы мини­ми­зи­ро­вать теп­ло­вую дефор­ма­цию метал­ла и его ослаб­ле­ние. В ито­ге шов дол­жен полу­чить­ся гер­ме­тич­ным.

Если буде­те исполь­зо­вать кон­такт­ную свар­ку, то нико­гда не при­ва­ри­вай­те в тех же точ­ках, кото­рые были высвер­ле­ны, так как там очень тон­кий металл.

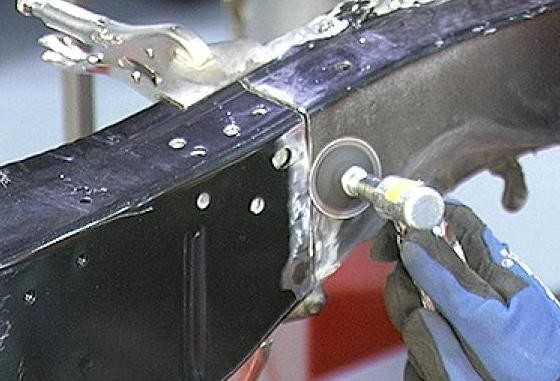

После при­ва­ри­ва­ния лон­же­ро­на внеш­ний шов нуж­но отшли­фо­вать и под­го­то­вить к покрас­ке, а внут­рен­ний обя­за­тель­но обра­бо­тать анти­ко­ро­зи­он­ным сред­ством, рас­пы­лив его внутрь через тех­но­ло­ги­че­ские отвер­стия в лон­же­роне. Внеш­ний шов перед шпа­кле­ва­ни­ем, грун­то­ва­ни­ем акри­ло­вым грун­том, реко­мен­ду­ет­ся покрыть эпок­сид­ным грун­том. Эпок­сид­ный грунт нано­сит­ся на голый металл и хоро­шо защи­тит металл, ослаб­лен­ный свар­кой от вла­ги.

После всех выше пере­чис­лен­ных работ, обя­за­тель­но сде­лать раз­вал схож­де­ние колес.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

ЗАМЕНА ЛОНЖЕРОНА АВТОМОБИЛЯ

Замена лонжерона автомобиля, одна из самых ответственных работ  в кузовном ремонте. Она отвечает, не только за дальнейшую судьбу автомобиля, но и его владельца.

Я вас очень прошу прочесть этот материал до конца,  потому что замена лонжерона автомобиля, является очень серьезной операцией и ошибка здесь недопустима.
С судьбой автомобиля все более менее понятно.
 Заменили лонжерон автомобиля правильно - автомобиль может и дальше называться автомобилем.
Заменили безграмотно - с этого момента, это уже не автомобиль, а опасное для жизни транспортное средство.
Почему я так сгущаю краски, может спросить меня человек, который уже производил на своем автомобиле замену лонжерона???

Приблизительные цены на замену лонжерона h3>

  • Частичная замена от 2.870 руб
  • Полная замена от 3.430 руб
  • Восстановление лонжерона от 3.690 руб

Вы так же можете возразить: мне поменяли задний лонжерон и ничего страшного не произошло.
Соглашусь с Вами тысячу раз.
Дело в том, что средне статистический водитель, за свою жизнь может столкнуться с ремонтом лонжерона не более 1-2 х раз. А теперь только представьте себе, сколько передних и задних лонжеронов разных автомобилей, нам пришлось заменить или отремонтировать, за 20 летнюю практику. Понимаете, почему я стараюсь так трепетно описать, каждый подводный камень этой работы ???  Потому, что ошибки приносят колоссальный убыток, владельцу иномарки.
С заменой заднего лонжерона автомобиля, сложностей в 10 раз меньше, чем с передним. Поэтому с Вашего разрешения, я не буду тратить Ваше время, а сразу же сфокусирую все внимание на переднем лонжероне.

Передний и задний лонжероны автомобиля, являются основными несущими конструкциями любого автомобиля. И любая мельчайшая ошибка в замене, приводит к детонациям двигателя, неправильной установки радиаторов охлаждения, подрамника и всей передней или задней подвески. Эти несущие детали автомобиля можно для наглядности сравнить с фундаментом дома. Кривой, не точный фундамент и какие бы не были "супер материалы" и профессионалы строители, весь дом, с окнами,  дверьми,  стенами,  потолком, лестницей - будут искаженными и не точными.
Такой автомобиль превращается в одну сплошную проблему.
Если на вашем автомобиле не возможно отремонтировать лонжерон, значит я могу предположить что удар по автомобилю, был очень мощным.
Теперь давайте представим, что при таком ударе лонжерон деформируется не только в одном месте, а как правило в двух: в передней части и в задней. Заменить его просто так не получится никогда. Сначала его нужно вытянуть на стапеле, а только потом производить замену.
С этого момента начинаются серия подготовительных работ:
1. Снять все радиаторы
2. Извлечь двигатель
3. Разобрать переднюю подвеску
4. Отсоединить подрамник, на котором крепится двигатель и ходовая часть автомобиля
Это далеко не полный список подготовительных работ.

Затем требуется: профессионально заменить лонжерон автомобиля, окрасить его, защитить от корозии и все что разобрали аккуратно собрать. Заправить все системы, произвести пробный запуск двигателя, сбросить все ошибки и мы плавно подошли к самой важной контрольной точке. Эта точка, по которой можно определить качественно ли Вам произвели данные работы, называется - сход развал. После всех выше перечисленных работ, обязательно сделать развал схождение колес. Если он стал по заводским нормам, все хорошо, а если нет,  тогда печально. Придется все переделывать заново. Можете себе представить, сколько дополнительного времени и денег придется потратить, если контрольная операция покажет не соответствие стандартам ???

За 20 лет серьезного кузовного ремонта, к нам привозили большое количество автомобилей для исправления брака, допущенного в этой работе. Сейчас я уточню, что я имел в начале, говоря о опасности владельца автомобиля, который отремонтировали с браком.
 Переделывая за другими их работу, мы невольно стали свидетелями того, что происходит с автомобилем в котором плохо отремонтировали лонжерон.
На передние лонжероны, как на фундамент дома, крепятся основные агрегаты автомобиля, такие как: двигатель, подрамник, передняя подвеска, затем все радиаторы, передняя панель и электро проводка. После неправильно выполненной работы, все вышеперечисленные агрегаты и узлы устанавливаются с небольшим смещением. Этого малейшего смещения достаточно, чтобы двигатель работал с детонацией, радиаторы и шланги охлаждения были бы установлены с натяжкой. Не всегда, но бывают случаи, когда в результате этих не тонкостей, лопается радиатор или отсоединяются патрубки и двигатель закипает. Не успели заметить, перегрели двигатель - дорогостоящий ремонт головки блока обеспечен. Таких ситуаций можно приводить до бесконечности. Я просто не хочу Вас расстраивать. И вроде бы, безобидная на первый взгляд , работа по ремонту лонжерона. А сколько денег, времени потрачено, да какие еще последствия могут "порадовать" владельца.

Моим профессиональным долгом было раскрыть для Вас крайние точки, возможные при замене лонжерона любого автомобиля.
Не факт, что с Вашей иномаркой произойдет именно так, но очень важно чтобы Вы были подготовлены к любой ситуации.
Как говорил наш великий Суворов: "хочешь мира - готовься к войне".
Поэтому мы не знаем, будете Вы ремонтировать лонжероны своего авто у нас или нет, но очень хочется чтобы для Вас, эту сложную работу выполнили бы качественно.
Если Вы столкнулись с проблемой, звоните нам. Мы поможем Вам, в любой ситуации.
Наш телефон +7 (499) 769-55-88, адрес:г Москва, СЗАО  2 й Силикатный проезд д.9, строение 10

С уважением, основатель компании "Профессионал"Никитин Андрей Владимирович

www.77professional.ru

Лонжерон: замена или ремонт? Разбираемся!


Лонжероны – это детали-усилители брызговиков, пола багажного отсека и пола кузова. Лонжероны играют одновременно  роль амортизаторов объема передней части кузова, поскольку расположены в зоне поглощения деформации.

В случае необходимости проведения ремонтных работ по частичной замене лонжеронов, следует обращать внимание на то, чтобы вырезка их производилась в местах, указанных производителем. В любом случае, эти места не должны быть расположены в зонах, которые специально предназначены для поглощения удара и последующего смятия.

Существуют следующие способы придания лонжеронам амортизирующих свойств:

1. Создание складок во время штамповки, которые делаются с целью смятия лонжерона в гармошку в случае удара в ДТП;

2. Изготовление лонжерона в S-образной форме;

3. Создание сквозных прорезей и специальных отверстий;

4. Использование штампованных профилей;

5. Изготовление лонжеронов с переменным сечением.

Частичная замена лонжерона хороша тем, что не требует использования соединительной муфты. Все что необходимо, это дуговая сварка в среде защитного газа. Процесс установки лонжерона происходит следующим образом: лонжерон обрезают на 0,5 мм непосредственно перед фартуком; по завершению подгонки следует установка нового лонжерона.


Выполнение этой операции происходит на контрольно-измерительном стенде, в качестве элемента жесткости обычно используется подвижная призма. При помощи дуговой сварки в среде защитного газа новый лонжерон приваривается встык. При помощи точечной сварки с удлиненными захватами для электродов лонжерон соединяется с брызговиком колеса.

Выполняя отделочные операции нет необходимости производить зачистку сварочного шва лонжерона с фартуком, поскольку он будет покрываться слоем герметика. При помощи краскопульта наносится покрытие из жидкого воска на траверсу и передние лонжероны, а нижняя часть брызговиков покрывается звукоизоляционной мастикой.

Выполнять такого рода работы необходимо на стенде с точной выверкой параметров.

Вырезание лонжерона плазменным резаком или ручной ножовкой.


С целью облегчения подгонки новой части лонжерона лучше делать вырез косым, благодаря этому методу у вас будет больше свободы во время установки лонжерона. Точки сварки разделяются при помощи вырезных фрез, в результате просверленной будет только та деталь, которая подлежит замене.

После демонтажа лонжерона производится подготовка места соединения. Для этого необходимо удалить точки сварки, а также следы коррозии при помощи ручной шлифмашинки. Если имеется свободный доступ к обрабатываемой поверхности, то лучше удалить ржавчину при помощи пескоструйного аппарата.



Следующий этап зачистка поверхностей, которые подлежат сварке, нанесения антикорра. Затем устанавливается новая деталь и закрепляется тисочными зажимами. Лонжерон приваривается при помощи точечной сварки к брызговику или полу багажного отсека.

Сварочные электроды должны быть хорошо заточены, во время проведения сварочных работ нужно соблюдать шаг сварки, (расстояние между точками). Разрез лонжерона сваривается непрерывным швом встык. Сама сварка должна быть сквозной, для обеспечения необходимой механической прочности соединения.

Во время проведения ремонта лонжерона следует помнить о том, что эта деталь — усилительный элемент кузова и довольно существенно влияет на его жесткость. Не рекомендую производить усиление лонжерона при частичной замене, особенно в передней и задней частях кузова, поскольку это способствует увеличению прочность зоны, которая предназначена для смятия, то есть для амортизации. В случае недостаточной вышеупомянутой зоны, в случае деформация кузова будет значительно большей.

Необходимость замены или правки лонжерона на поврежденном автомобиле зависит от степени деформации и протяженности самой поврежденной зоны. В случае небольшой деформации лонжерона на довольно длинном участке, даже при наличии небольшой складки, не требует полной замены лонжерона. Первоначальную форму можно восстановить довольно просто, для этого достаточно угольника и домкрата, после выправки положение и характеристики лонжерона будут сохранены.

sanekua.ru

Как вытянуть лонжерон?

При­вет­ствую Вас на бло­ге kuzov.info!

В этой ста­тье рас­смот­рим как вытя­нуть лон­же­рон. Раз­бе­рём пра­ви­ла вытя­ги­ва­ния и каким инстру­мен­том про­из­во­дит­ся устра­не­ние дефор­ма­ции лон­же­ро­на.

Лон­же­ро­ны явля­ют­ся сило­вы­ми струк­тур­ны­ми эле­мен­та­ми кузо­ва авто­мо­би­ля (см. ста­тью “Кон­струк­ция несу­ще­го кузо­ва авто­мо­би­ля”). Они рас­по­ло­же­ны в перед­ней и зад­ней частях кузо­ва. Струк­тур­ные сило­вые кон­струк­ции долж­ны выправ­лять­ся в первую оче­редь при устра­не­нии дефор­ма­ции кузо­ва.

Пер­во­на­чаль­ный осмотр повре­жде­ния про­из­во­дит­ся по внеш­ним пане­лям кузо­ва. По нерав­но­мер­но­сти зазо­ров и изме­нён­но­му поло­же­нию пане­лей кузо­ва мож­но опре­де­лить сме­ще­ние струк­тур­ных эле­мен­тов.

Более подроб­ный осмотр может потре­бо­вать раз­бор повре­ждён­ной части авто­мо­би­ля.

Содер­жа­ние ста­тьи:

Менять или вытягивать повреждённый лонжерон?

Преж­де все­го, нуж­но при­нять реше­ние о ремон­те или замене лон­же­ро­на.

Реше­ние по замене лон­же­ро­на долж­но при­ни­мать­ся исхо­дя из сте­пе­ни его повре­жде­ния. При плав­ном, не рез­ком изги­бе лон­же­рон мож­но отре­мон­ти­ро­вать до состо­я­ния срав­ни­мо­го с целым.

На дан­ном авто­мо­би­ле пра­вый лон­же­рон (на левой фото­гра­фии) был вос­ста­нов­лен, а левый (на пра­вой фото­гра­фии) был заме­нён.

Ино­гда оба перед­них лон­же­ро­на, при боко­вом уда­ре, одно­вре­мен­но (так как соеди­не­ны меж­ду собой уси­ли­те­лем бам­пе­ра и ниж­ней бал­кой) сме­ща­ют­ся на при­лич­ное рас­сто­я­ние, но даже не име­ют повре­жде­ний. В этом слу­чае быва­ет доста­точ­но закре­пить авто­мо­биль и вытя­нуть оба лон­же­ро­на боко­вым воз­дей­стви­ем (гид­рав­ли­че­ской рас­тяж­кой или лебёд­кой).

Левый лон­же­рон, не под­ле­жа­щий вос­ста­нов­ле­нию был заме­нён. Пра­вый лон­же­рон был выправ­лен.

При рез­ком изги­бе (с ост­рым углом), либо поте­ре основ­ной фор­мы, лон­же­рон слож­но будет отре­мон­ти­ро­вать до состо­я­ния, кото­рое было до ава­рии.

Заме­на может быть как пол­ной, так и частич­ной. При частич­ной замене меня­ет­ся толь­ко часть, не при­год­ная для вос­ста­нов­ле­ния. Более подроб­но о замене лон­же­ро­на може­те про­чи­тать в ста­тье “Заме­на перед­не­го лон­же­ро­на”. Лон­же­рон после ремон­та дол­жен иметь такую же жёст­кость, как и до ава­рии. Если проч­ность лон­же­ро­на будет сла­бее или лон­же­рон полу­чит­ся более жёст­ким, то это может отра­зить­ся на ава­рий­ной без­опас­но­сти авто­мо­би­ля. Подуш­ки без­опас­но­сти будут сра­ба­ты­вать чуть рань­ше или чуть поз­же, что недо­пу­сти­мо.

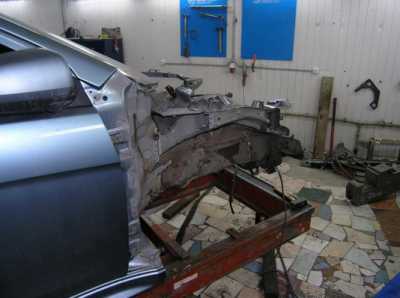

Закрепление кузова автомобиля перед вытягиванием лонжерона

Авто­мо­биль дол­жен быть непо­движ­ным при вытя­ги­ва­нии лон­же­ро­на. Кузов дол­жен быть закреп­лён и точ­ки креп­ле­ний долж­ны быть спо­соб­ны выдер­жать нагруз­ку при вытя­ги­ва­нии.

Если в мастер­ской есть ста­пель (см. ста­тью “виды ста­пе­лей”), то кузов закреп­ля­ет­ся за отбор­тов­ку вни­зу поро­гов по обе сто­ро­ны. В неко­то­рых слу­ча­ях, что­бы выдер­жать нагруз­ку при вытя­ги­ва­нии, авто­мо­биль может допол­ни­тель­но закреп­лять­ся в местах креп­ле­ния эле­мен­тов под­вес­ки к кузо­ву, спо­соб­ных выдер­жать нагруз­ку.

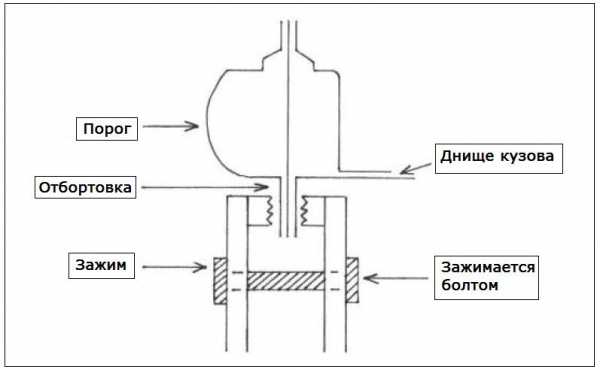

Креп­ле­ние кузо­ва авто­мо­би­ля на ста­пе­ле за отбор­тов­ку поро­га перед вытя­ги­ва­ни­ем.

Обыч­но маши­на закреп­ля­ет­ся в 4‑х точ­ках, бли­же к кра­ям поро­гов. Это уси­лен­ные места, спо­соб­ные выдер­жать нагруз­ку. Для это­го авто­мо­биль под­ни­ма­ет­ся и уста­нав­ли­ва­ет­ся на спе­ци­аль­ные зажи­мы, кото­рые потом затя­ги­ва­ют­ся. Таким обра­зом, спе­ци­аль­ные зажи­мы ста­пе­ля удер­жи­ва­ют авто­мо­биль на месте во вре­мя вытя­ги­ва­ния.

При отсут­ствии ста­пе­ля нуж­но рас­счи­тать, куда может сме­щать­ся авто­мо­биль во вре­мя вытя­ги­ва­ю­ще­го уси­лия и сде­лать упо­ры с про­ти­во­по­лож­ной сто­ро­ны (в слу­чае боко­во­го вытя­ги­ва­ю­ще­го воз­дей­ствия). Упо­ры нуж­но делать в местах, кото­рые не будут дефор­ми­ро­вать­ся при вытя­ги­ва­нии. Обыч­но дела­ет­ся упор до места, где повре­ждён лон­же­рон (у его осно­ва­ния или бли­же), так­же нуж­но зафик­си­ро­вать зад­нюю часть авто­мо­би­ля, что­бы она не сме­ща­лась. Мож­но при­вя­зать одну из частей авто­мо­би­ля цепя­ми к непо­движ­ным креп­ле­ни­ям в мастер­ской. В слу­чае незна­чи­тель­но­го вытя­ги­ва­ю­ще­го уси­лия, направ­лен­но­го на устра­не­ние дефор­ма­ции дли­ны лон­же­ро­на, маши­ну мож­но при­вя­зать цепя­ми к пет­лям кузо­ва, пред­на­зна­чен­ным для транс­пор­ти­ров­ки.

Измерение расстояний между контрольными точками кузова

Изме­ре­ние рас­сто­я­ний меж­ду кон­троль­ны­ми точ­ка­ми необ­хо­ди­мо делать до, во вре­мя и после вытя­ги­ва­ния. Изме­ре­ния гео­мет­ри­че­ских пара­мет­ров кузо­ва помо­га­ет опре­де­лить направ­ле­ние вытя­ги­ва­ния. Изме­ре­ния во вре­мя вытя­ги­ва­ния помо­га­ет про­ве­рить пра­виль­ность вытя­ги­ва­ния. Изме­ре­ния после вытя­ги­ва­ния пока­зы­ва­ют пра­виль­ность конеч­но­го резуль­та­та. Изме­ре­ния могут быть сде­ла­ны рулет­кой или спе­ци­аль­ной линей­кой для про­вер­ки гео­мет­рии кузо­ва. Нуж­но сде­лать диа­го­наль­ные изме­ре­ния и изме­ре­ния дли­ны меж­ду точ­ка­ми. Более подроб­но об изме­ре­ни­ях може­те про­чи­тать в ста­тье “Про­вер­ка гео­мет­рии кузо­ва”. Жела­тель­но иметь дан­ные о рас­сто­я­ни­ях меж­ду кон­троль­ны­ми точ­ка­ми, кото­рые мож­но най­ти в руко­вод­ствах по ремон­ту.

При­мер схе­мы с рас­по­ло­же­ни­ем кон­троль­ных точек и рас­сто­я­ний меж­ду ними.

Кон­троль­ные точ­ки долж­ны быть воз­вра­ще­ны в пер­во­на­чаль­ное завод­ское поло­же­ние. Допус­ка­ет­ся погреш­ность несколь­ко мил­ли­мет­ров.

Вытягивание лонжерона

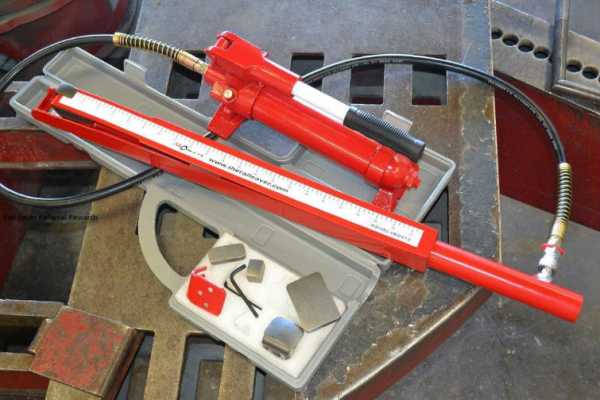

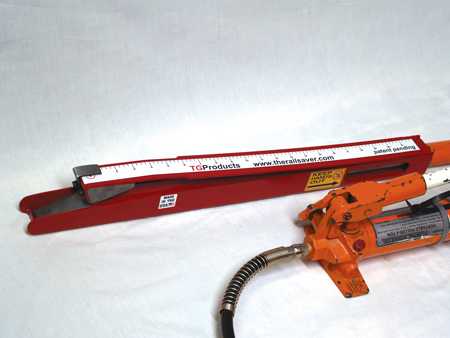

  • Вытя­ги­ва­ние лон­же­ро­на пред­по­ла­га­ет исполь­зо­ва­ние гид­рав­ли­ки (см. ста­тью “гид­рав­ли­че­ская рас­тяж­ка в кузов­ном ремон­те”) или лебёд­ки, меха­ни­че­ских зажи­мов и цепей. Нуж­но иметь ста­пель, либо забе­то­ни­ро­ван­ные пет­ли в мастер­ской или дру­гие креп­ле­ния, спо­соб­ные выдер­жать нагруз­ку при вытя­ги­ва­нии.
  • Нуж­но изу­чить повре­жде­ние и понять, в каком направ­ле­ние нуж­но вытя­ги­вать. Далее нуж­но закре­пить кузов, как было опи­са­но выше. Потом уста­но­вить вытя­ги­ва­ю­щие зажи­мы и цепи.

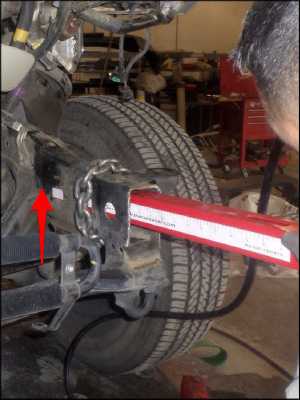

  • Для креп­ле­ния цепи к лон­же­ро­ну исполь­зу­ют­ся спе­ци­аль­ные зажимы/захваты (подроб­нее см. в ста­тье “вытя­ги­ва­ние кузо­ва авто­мо­би­ля”). Место креп­ле­ния захва­та долж­но быть пред­ва­ри­тель­но очи­ще­но. При­ме­ня­ют­ся раз­лич­ные зажимы/захваты, кото­рые при­креп­ля­ют­ся к повре­ждён­но­му лон­же­ро­ну, к зажи­му при­со­еди­ня­ет­ся цепь, через кото­рую про­из­во­дит­ся вытя­ги­ва­ние. Раз­мер и фор­ма захва­та выби­ра­ет­ся в зави­си­мо­сти от места креп­ле­ния и уси­лия, кото­рое будет к нему при­ла­гать­ся.
  • Необ­хо­ди­мо уста­но­вить вытяж­ной зажим пра­виль­но, по ходу век­то­ра вытяж­но­го уси­лия, что­бы он не сме­щал­ся при нагруз­ке и не повре­ждал лон­же­рон.

  • Для удоб­ства досту­па к повре­ждён­но­му месту может пона­до­бить­ся снять неко­то­рые эле­мен­ты кузо­ва.
  • Не уда­ляй­те повре­ждён­ные эле­мен­ты до вытя­ги­ва­ния. Когда кон­троль­ные точ­ки вста­нут на место, то тогда уже мож­но менять при­ле­га­ю­щие повре­ждён­ные эле­мен­ты.
  • Даже если лон­же­рон под­ле­жит замене, его луч­ше сна­ча­ла мак­си­маль­но вытя­нуть.
  • Повре­жде­ние выправ­ля­ет­ся в после­до­ва­тель­но­сти и направ­ле­нии, про­ти­во­по­лож­ным его воз­ник­но­ве­нию при уда­ре. Поэто­му нуж­но опре­де­лить направ­ле­ние уда­ра и в какой после­до­ва­тель­но­сти про­изо­шла дефор­ма­ция.
  • Под­хо­ди­те к про­цес­су вытя­ги­ва­ния как буд­то бы вы дела­ли это «голы­ми» рука­ми. Это помо­жет понять, сколь­ко после­до­ва­тель­ных дей­ствий и в каком направ­ле­нии нуж­но сде­лать для выправ­ле­ния лон­же­ро­на в пер­во­на­чаль­ное поло­же­ние.
  • Еди­нич­ное вытя­ги­ва­ние про­из­во­дит­ся при незна­чи­тель­ном повре­жде­нии. При более серьёз­ном повре­жде­нии может пона­до­бить­ся несколь­ко поэтап­ных вытя­ги­ва­ний. Мно­же­ствен­ные вытя­ги­ва­ния необ­хо­ди­мы, когда повре­жде­ние про­изо­шло в несколь­ких направ­ле­ни­ях (дли­на, шири­на и высо­та).
  • Сна­ча­ла устра­ня­ет­ся повре­жде­ние дли­ны лон­же­ро­на, потом лон­же­рон сдви­га­ет­ся в нуж­ное гори­зон­таль­ное поло­же­ние, потом кор­рек­ти­ру­ет­ся его рас­по­ло­же­ние по высо­те.
  • При вытя­ги­ва­нии лон­же­ро­на лебёд­кой и отсут­ствии спе­ци­аль­ных креп­ле­ний на раз­ной высо­те, высо­ту вытя­ги­ва­ю­ще­го воз­дей­ствия мож­но регу­ли­ро­вать, под­кла­ды­ва­ни­ем под цепь брус­ков или досок нуж­ной дли­ны.
  • При под­ня­тии вверх или опус­ка­нии вниз части лон­же­ро­на, его часть до места сги­ба может пона­до­бить­ся зафик­си­ро­вать.
  • У совре­мен­ных авто­мо­би­лей струк­тур­ные эле­мен­ты кузо­ва изго­тов­ле­ны из высо­ко­проч­ной ста­ли (high-strength steel), из-за это­го не сле­ду­ет ста­рать­ся вытя­ги­вать повре­жде­ние за один этап. Вме­сто это­го нуж­но делать вырав­ни­ва­ние лон­же­ро­на после­до­ва­тель­но в несколь­ко эта­пов. После­до­ва­тель­ность долж­на состо­ять из вытя­ги­ва­ния, потом удер­жи­ва­ние лон­же­ро­на под вытя­ги­ва­ю­щей нагруз­кой, потом при­бав­ле­ние уси­лия, опять удер­жи­ва­ние и так далее.
  • Гид­рав­ли­кой нуж­но воз­дей­ство­вать мед­лен­но и посте­пен­но. Смот­ри­те на резуль­тат. Если вырав­ни­ва­ние идёт непра­виль­но, то сме­ни­те угол или направ­ле­ние воз­дей­ствия и попро­буй­те сно­ва.
  • При боко­вом воз­дей­ствии на сме­щён­ный лон­же­рон при помо­щи гид­рав­ли­че­ской рас­тяж­ки, под­кла­ды­вай­те меж­ду лон­же­ро­ном и рас­тяж­кой дере­вян­ный бру­сок или часть дос­ки из твёр­до­го дере­ва, что­бы точеч­ная нагруз­ка рас­се­и­ва­лась на боль­шую пло­щадь и лон­же­рон не дефор­ми­ро­вал­ся в месте при­ло­же­ния уси­лия.
  • Вытя­ги­вай­те посте­пен­но и пери­о­ди­че­ски изме­ряй­те поло­же­ние лон­же­ро­на отно­си­тель­но кон­троль­ных точек.
  • Изо­гну­тый перед­ний лон­же­рон часто тре­бу­ет одно­вре­мен­но­го вытя­ги­ва­ния впе­рёд и вбок. То есть, при вытя­ги­ва­нии впе­рёд, нуж­но помо­гать лон­же­ро­ну, надав­ли­вая на него сбо­ку, в месте изги­ба.
Изо­гну­тый перед­ний лон­же­рон часто тре­бу­ет одно­вре­мен­но­го вытя­ги­ва­ния в дли­ну и боко­во­го воз­дей­ствия в месте изги­ба.
  • При вытя­ги­ва­нии нуж­но про­сту­ки­вать выпук­ло­сти вокруг зоны изги­ба, что­бы убрать напря­же­ние в этих местах. Про­сту­ки­ва­ние нуж­но про­из­во­дить лёг­ким рих­то­воч­ным молот­ком, мно­же­ством лёг­ких уда­ров. Не про­сту­ки­вай­те склад­ку напря­мую, что толь­ко уси­лит дефор­ма­цию. Ино­гда мож­но про­сту­ки­вать через дере­вян­ный блок в труд­но­до­ступ­ных местах, а так­же, что­бы рас­пре­де­лить удар на боль­шую пло­щадь.
  • Мож­но нагре­вать непо­дат­ли­вые зоны горел­кой. При исполь­зо­ва­нии нагре­ва, металл дол­жен осты­вать само­сто­я­тель­но, без при­ну­ди­тель­но­го охла­жде­ния. Лон­же­ро­ны на совре­мен­ных авто­мо­би­лях изго­тав­ли­ва­ют­ся из высо­ко­проч­ной ста­ли (HSS), кото­рая теря­ет­ся свою проч­ность после нагре­ва, поэто­му про­из­во­ди­те­ли не реко­мен­ду­ют исполь­зо­вать нагрев.
  • В неко­то­рых слу­ча­ях, что­бы убрать склад­ки на лон­же­роне, необ­хо­ди­мо выре­зать “окно” досту­па к его обрат­ной сто­роне, кото­рое потом нуж­но при­ва­рить обрат­но. Суще­ству­ет совре­мен­ный инстру­мент, кото­рый спо­со­бен выправ­лять неров­но­сти и склад­ки лон­же­ро­на изнут­ри, кото­рый поз­во­ля­ет избе­жать выре­за “окна” досту­па для про­сту­ки­ва­ния скла­док и нагре­ва лон­же­ро­на для более лёг­кой прав­ки. Этот инстру­мент мы рас­смот­рим в этой ста­тье ниже.

Перетяжка лонжерона

Так как струк­тур­ные эле­мен­ты име­ют опре­де­лён­ную эла­стич­ность, то после вытя­ги­ва­ния их до нуж­ных пара­мет­ров они име­ют свой­ство немно­го воз­вра­щать­ся, когда вытя­ги­ва­ю­щее уси­лие ослаб­ля­ет­ся.

Пере­тяж­ка озна­ча­ет вытя­ги­ва­ние повре­жде­ния немно­го даль­ше ори­ги­наль­но­го рас­по­ло­же­ния кон­троль­ных точек. Таким обра­зом, пере­тяж­ка помо­га­ет ском­пен­си­ро­вать этот воз­врат. При ослаб­ле­нии вытя­ги­ва­ю­ще­го уси­лия, лон­же­рон воз­вра­ща­ет­ся в нуж­ное поло­же­ние.

Пере­тяж­ка долж­на осу­ществ­лять­ся осто­рож­но, с посто­ян­ным кон­тро­лем раз­ме­ров. Луч­ше попро­бо­вать пере­тя­нуть на несколь­ко мил­ли­мет­ров, потом осла­бить уси­лие, изме­рить рас­сто­я­ния и, при необ­хо­ди­мо­сти, уве­ли­чить раз­мер пере­тяж­ки.

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская тру­ба.

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнут­ри.

Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инстру­мент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шка­ла.

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инстру­мент.

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свой­ства.

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент само­сто­я­тель­но.

Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Замена лонжерона — автонастрой

Лонжерон является очень важным элементом в конструкции автомобиля. Он выполняет несущую функцию транспортного средства. Данная деталь представляет собой прочную балку, за счет которой держатся остальные детали машины. Для изготовления этой части автомобиля используются металлы, в основном алюминий.

Внимание!Он располагается вдоль автомобиля и служит для соединения основных рабочих частей автомобиля таких, как колеса, мотор и других составляющих.

С важностью этого элемента в конструкции машины тяжело поспорить. Даже не имея четкого представления о том, как должны выглядеть лонжероны, их можно с легкостью распознать. Увидеть их расположение и крепление с основными конструктивными деталями автомобиля можно с помощью смотровой ямы или эстакады.

ОСНОВНЫЕ ТИПЫ

В зависимости от особенностей конструкции автомобиля можно классифицировать следующие типы их расположения:

  • друг напротив друга в горизонтальном положении;
  • горизонтальное расположение с определенным углом наклона;
  • немного выгнутые в вертикальном положении;
  • выгнутые и расположенные горизонтально.

Для грузовых автомобилей характерен параллельный тип расположения лонжеронов, которые находятся в горизонтальном положении. Другие типы расположения характерны для легковых автомобилей и внедорожников. Наклонный тип обеспечивает максимальный радиус поворота колес. Благодаря вертикально изогнутым лонжеронам обеспечивается сравнительно меньшая высота пола в салоне машины. Горизонтально изогнутые элементы также влияют на уровень пола, но кроме этого дополнительно увеличивается пассивный вид безопасности при возникновении аварийной ситуации с боковым столкновением.

За уровень жесткости основных частей автомобиля отвечают поперечины. Они располагаются между лонжеронами. Существуют три основных вида поперечин:

Для изготовления используют преимущественно металлические материалы. В больших грузовых автомобилях лонжероны с поперечинами соединены методом клепки, а на машинах легкового типа, эти две составляющие просто свариваются. При этом, для прочного соединения рамы, кузова, основных деталей трансмиссии и двигателя используются специальные кронштейны. Они в свою очередь имеют много размеров, а также обладают высоким уровнем прочности.

СМЕНА ПАРАМЕТРОВ

Лонжерон подобно другим деталям автомобиля подвергается большим нагрузкам и в результате этого возможны поломки или износ. Поскольку это важная часть транспортного средства, то становится понятно, что в случае поломки буквально все перестает работать в положенном режиме.

Важно!Поломка данной детали ведет за собой сбои в работе мотора, подвески и даже в открывании или закрывании дверей.

Например, если оторвать крыло автомобиля, то он продолжает двигаться, а если произойдет поломка лонжерона, то ехать он уже не сможет. Тогда происходит повышенный износ резины, кузов начинает разламываться, а сам автомобиль трудно поддается управлению.

КАК ВЫТЯНУТЬ ЛОНЖЕРОН

Вытянуть лонжерон можно в домашних условиях. Для выполнения данной работы необходимо подготовить нужные для этого приборы и другие приспособления. Конечно, многое зависит от наличия навыков при выполнении ремонта. В случае, когда подобная работа никогда ранее не выполнялась, нет никаких представлений в области ремонтов автомобилей, правильнее будет доверить эту задачу специалистам. Если все-таки решено выполнить все самостоятельно, то следует подготовить следующие инструменты:

  • угловая шлифовальная машинка;
  • аппарат для сварки;
  • газовая горелка;
  • стенд с захватами;
  • молоток;
  • показатели параметров ремонта кузова;
  • молоток;
  • лента с герметической основой.

Стоит отметить, что перед тем, как приступить непосредственно к самому ремонту, необходимо обеспечить к нему свободный доступ. Нужно снять все препятствующие детали кузова. Все работы по вытяжке лонжерона нужно проводить максимально аккуратно, чтобы не повредить электрические провода. Если же нет возможности сделать это, то правильнее будет отсоединить их. После этого с помощью креплений стенда лонжерону предаются первоначальные параметры. На это уйдет достаточно много времени и сил. Когда нужный результат достигнут пора начать удаление торчащих краев. Этот этап работы делается болгаркой. Старая краска легко снимается под воздействием пламени газовой горелки.

Чтобы определить, настолько правильно проведен ремонт стоит воспользоваться таблицей ремонта. С помощью любых удобных цветных пометок наносятся все контрольные точки. Нужно проверять параллельность колесных арок с самими лонжеронами. После достижения необходимых параметров можно начинать подготовительные работы для их покраски.

СПОСОБЫ ЗАМЕНЫ ЛОНЖЕРОНА

Для проведения замены лонжерона своими руками необходимо предварительно его выровнять и только потом извлечь. Делается это путем вырезания. Разрезы проводятся только по четко установленным линиям. После этого на место старого лонжерона ставится новый. Для этого используется специальная точечная сварка.

ЧАСТИЧНАЯ ЗАМЕНА

Если нет необходимости в полной замене, то вполне можно сделать ее частично. Имеется в виду обновление и усовершенствование ослабленных участков. Замене поддаются только те участки лонжеронов, которые не берут на себя всю нагрузку. Чаще всего, путем частичной замены своими руками, лонжеронам придаются амортизационные свойства, и делается это следующим образом:

  • в производственном процессе штамповки деталей предусматриваются специальные своеобразные складки. Они необходимы для того, чтобы в случаи аварии лонжерон не деформировался, а просто в данном месте сложился в гармошку;
  • установка в основном корпусе S – образной формы;
  • установка в корпусе переменного сечения, а также специальных отверстий и фасок.

У частичной замены своими руками есть свои положительные стороны. Не требуется использование муфты и определенного типа сварки. Эта деталь монтируется очень легко, а после всех проведенных работ подгоняется под нужные размеры и устанавливается обратно.

ПОЛНАЯ ЗАМЕНА ЗАДНЕГО ЛОНЖЕРОНА

Если лонжерон сильно деформируется или не выполняет своих основных амортизационных задач, в неполной мере обеспечивает прочность кузова, то потребуется полная его замена. Для удобности выполнения операции машина загоняется на эстакаду или смотровую яму. В случае, когда нет данной возможности, на помощь придет обычный домкрат.

Следует начать с демонтажа деталей, закрепленных на лонжероне, после этого проводится вытягивание. Понятно, что не получится придать ему первоначальную форму, но стоит попытаться приблизится к этому. После проводится снятие защитного покрытия, а уже потом снимается сам лонжерон, то есть срезается с креплений.

Совет!Для осуществления данной операции используются специальные вырезные фрезы.

Если лонжерон успешно снят, пора подготовить для дальнейшей работы болгарку, на которую монтируется специальный тип камня. С помощью данного приспособления убираются все остатки сварки, также удаляются участки, на которых начались коррозионные процессы.

По завершению данных работ проводится подготовка колесной арки, которая соединяется с ним. Установка лонжерона проводится в обратном порядке и крепится с помощью сварочных работ. После установки – тщательная проверка. Для этого используют точеный метод.

С помощью болгарки нужно облагородить все места, где проводилось сварочное соединение. Для этого сварка убирается при помощи болгарки, а затем эти места покрываются специальным герметическим средством.

Процесс замены переднего лонжерона выполняется аналогичным методом.

ЗАКЛЮЧЕНИЕ

К замене и ремонту необходимо относится со всей ответственностью. От того настолько правильно проведена его замена зависит прочность корпуса автомобиля. В случае неправильного монтажа автомобиль не только потеряет прочность кузова, но езда на транспортном средстве с плохо установленным лонжероном очень опасна для жизни как водителя, так и пассажира. Замена лонжерона своими руками относится к части кузовных работ, поэтому без определенных навыков и опыта не стоит приступать к такому серьезному делу. Необходимо помнить о том, что от этого может зависеть чья-то жизнь.

www.autonastroy.ru

Что такое лонжерон - замена заднего и переднего лонжерона на ВАЗ 2110

Что такое лонжерон?

Лонжерон – это часть кузова, предназначенная для усиления конструкции автомобиля. К лонжерону крепятся детали подвески или балки. Лонжероны находятся по бокам автомобиля спереди и сзади, и на них приходится вся основная кузовная нагрузка автомобиля.



Изначально лонжероном называлась усилительная деталь рамы автомобиля, так как несущей конструкцией первых автомобилей была именно рама. Постепенно эта часть перешла на кузов автомобиля и стала его частью

Среди поломок лонжеронов нужно отметить появление трещин или коррозии металла. При появлении небольших трещин, лонжерон можно отремонтировать с помощью сварочного аппарата. Однако, если замечен сильный раскол конструкции, то лонжерон подлежит замене и доверить эту работу, лучше всего, профессионалам.

Несвоевременное обнаружение трещин на лонжеронах или следов коррозии, рекомендуется срочно принять меры по устранению данной неисправности, так как эти проблемы могут привести к тому, что автомобиль может просто развалиться в пути и тогда не попасть в ДТП станет очень сложно.

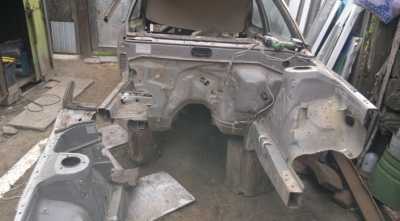

Передний лонжерон - замена своими руками

Среди причин поломки переднего лонжерона стоит отметить:

  • Плохое качество дорожного покрытия
  • Ослабление креплений подвески или рулевого управления
  •  Передвижение на большой скорости по некачественному дорожному покрытию

Порядок замены



  1. Снимите дверь при помощи силовой отвертки. Вытащите коврики и элементы шумоизолирующего материала.
  2. Снимите крыло  и зафиксируйте переднюю часть кузова от возможных падений и перемещений. Фиксации, также, подлежит и балка переднего моста.
  3. Стяните пружины и открутите с верхней шаровой опоры 3 болта. Затем демонтируйте верхний рычаг .
    Примечание. Может случиться такое, что болты, на которых закреплен лонжерон, заклинили и не поддаются. В этом случае, разрешается избавиться от них любым способом, в том числе и болгаркой.
  4. Выкрутите растяжку, которая предназначенная для крепления лонжерона и балки. Затем отрежьте болгаркой брызговик двигателя.
  5. Разделите лонжерон на две части и отделите его от кузова, распилив его за балкой.
  6. Почистите места креплений от пыли, грязи и следов коррозии и установите новый лонжерон на это место. Все болты, которые торчат из него, необходимо хорошенько закрутить.
  7. После этого, сварке подлежит вся нижняя часть и брызговик двигателя.
  8. Соберите все элементы передней подвески в обратной последовательности и не забудьте прокачать тормоза.
  9. Установите крыло и дверь на место.

Замена переднего лонжерона своими руками не из приятных занятий и требует специальных навыков и опыта. Однако, очень хорошо экономит деньги на услугах автосервисов.

Как поменять задний лонжерон

Замена заднего лонжерона ВАЗ 2110 выполняется в случае появления видимых повреждений, а также, после удара в заднюю часть автомобиля. Конечно, старый лонжерон можно выпрямить или заварить, однако, после быстрого старения металла он теряет свои несущие способности и управление автомобилем становится сложным. Кроме того, увеличивается износ резины, из-за деформации кузова и смещения частей подвески.

Порядок замены:

  1. Поднимите заднюю часть автомобиля с помощью домкратов и установите под нее прочные опоры. Учитывайте расположение места проведения работ и не ставьте опоры именно туда.
  2. Проведите работы по исправлению пропорций кузова. Для этого под днище устанавливаются гидравлические стойки и ведут распорку от потолка. Затем под давлением исправьте  искривленные элементы кузова.
  3.  Снимите задние крылья.
  4. Теперь необходимо снять элементы задней подвески. Для этого можно поставить машину на бок и под укладываемую часть подложить покрышки. Чтобы исключить опрокидывание автомобиля, поставьте надежные опоры. После окончания демонтажа, очистите поверхность заменяемой части от грязи и мусора.

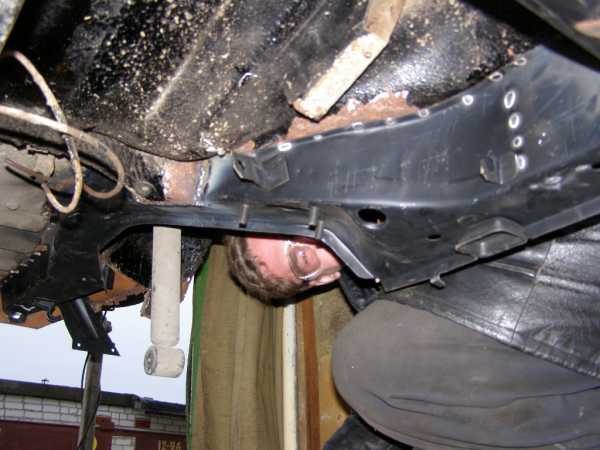

  5. Старый лонжерон удаляется следующим образом: по линиям сварного шва высверливаются отверстия (диаметр сверла должен соответствовать диаметру точки сварки), места, которые не удалось высверлить дрелью, срезаются болгаркой, а все остальные – с помощью зубила. После демонтажа лонжерона, выпрямите дефекты кузова с помощью слесарного молотка и очистите место будущего лонжерона шлифовальным кругом.
  6. Примерьте новую деталь относительно кузова, обрежьте излишки. Просверлите его в 3 местах на месте будущего сварного шва. Затем закрепите его на месте посадки и прихватите 3 точками в заранее просверленных отверстиях. После этого,  приварите с внешней и внутренней стороны швов металлические пластины для усиления конструкции. После этого полностью наварите новый лонжерон к кузову.
  7. Места сварки зачистите шлифовальным кругом и обработайте швы эпоксидной смолой.
  8. Все металлические детали необходимо обязательно покрыть двумя слоями грунтовки.
  9. Проведите сборку задней подвески в обратной последовательности и установите автомобиль на колеса.

На этом замена лонжеронов закончена. Если вы решитесь провести такие работы самостоятельно, обязательно изучите пособие по проведению сварочных работ, потому что неправильно приваренный лонжерон может рано или поздно отойти и конструкция потеряет усилительные свойства. Автомобиль, таким образом, может развалиться во время движения, а это, как минимум, не безопасно.

Видео - Восстановление кузова ВАЗ

vipwash.ru

Проверка, ремонт и замена лонжерона в автомобиле

Ремонт лонжерона автомобиля»>
Лонжерон – элемент конструкции автомобиля любого производителя и марки, это по сути силовой элемент кузова. Расположен он по всей длине. Два лонжерона, которые соединены между собой перемычками образую раму, к которой собственно и крепятся кузов, подрамник, подвески, радиаторы, передние панели и другие детали. Из-за перемычек рама становится схожей с лесенкой, поэтому ее называют лестничной рамой.

По своей сути, это коробчатая сетка или же металлический профиль. Представляет собой обычную трубу с прямоугольным сечением, изготавливаемую из прочных сплавов.

Если выяснилось, что один из лонжеронов треснул или поврежден, то это значит, что автомобилю необходим срочный ремонт кузова, причем нужно непременно применить стапель и измерительную систему. Поврежденную деталь вытягивают, после чего возвращают в изначальный вид, полностью соответствующий заводским контрольным точкам. Именно этот вид работ определяет профессионализм мастеров. Ведь не в каждой мастерской способны в полном соответствии с техническими параметрами завода починить или заменить силовой элемент. Поэтому чаще всего не стоит осуществлять вытягивание лонжерона своими собственными руками, так как эта задача непростая.

Как правильно проверять лонжерон

Проверять лонжерон авто или качество работ по его выравниванию или замене следует по схождению и развалу. Если Вы можете после ремонта правильно отрегулировать развал-схождение, то можете быть уверены, восстановление было качественным. Если Вам даже своим невооруженным взглядом видно, что лонжерон гуляет – отправляйтесь в мастерскую.

Особенно актуальна проверка при приобретении поддержанного автомобиля, важно проверить его вид, проверить есть ли на кузове битые места, причем уделив внимание не только внешней части, но и внутренней.

Еще одна проверка предполагает такую процедуру: необходимо сесть по левому или правому борту автомобиля так, чтобы Ваши глаза находились на уровне пояса авто. С помощью такого несложного приема Вы сможете увидеть все недостатки правки геометрии машины, даже если ремонт был проведен очень и очень качественно.

Как вытянуть лонжерон

Робот стапель

Вытягивают передний и задний лонжероны обычно с помощью специального робота стапеля. Но возможен и другой вариант вытягивания – к дефектном силовому элементу приваривается цепь одним концом, другой конец прикрепляют к бетонному столбу. Это самая простая правка лонжерона. После этого жестянщик должен сесть за руль, включить заднюю скорость и пробуксовать на автомобиле задним ходом до характерного щелчка. Главное, чтобы вытяжка была выполнена правильно. Если деталь выпрямили, но в итоге они стоит криво, то неправильно стоят и такие важные авто-запчасти, как двигатель, подвеска и подрамник. Именно поэтому вытягивать лонжерон своими руками попросту опасно и чревато последствиями для Вашего авто.

Если лонжерон треснул, то его придется менять полностью и частично, вытягивать тут уже не поможет.

Последствия неправильного ремонта

Если ремонт выполнили не правильно, то в итоге через полгода после ремонта клиент может увидеть сильно облысевшую резину со стороны вытянутого лонжерона, так как колеса после неправильного, кривого вытягивания будут тоже стоять криво. Именно поэтому важно знать, что ремонт или замена лонжерона должны осуществляться высококвалифицированным мастером, а работы проводиться точно в соответствии со схемами контрольных точек завода и точно замеряться.

Как заменить лонжерон

Полную или частичную замену производят в том случае, если лонжерон треснул. Особенно это касается передних.

Чтобы осуществить замену, его все равно нужно предварительно выровнять, а уже затем вырезать. Для такой правки его разрезают в определенных местах, а дальше точечным способом устанавливается новый.

Нередко производят и частичную замену, то есть попросту увеличивают амортизационные свойства, модернизируют его. Делают это в тех местах, где на него не ложится максимальная нагрузка, главное, чтобы эта зона не предназначалась для поглощения удара и дальнейшего его смятия.

Каким образом лонжерону придают амортизацию?

Амортизационные свойства при вытяжке придают таким образом:

  • при штамповке деталей делают своеобразные складки, чтобы лонжерон в случае аварии сминался в гармошку. Делается это для обеспечения безопасности.
  • изготавливается лонжерон в форме буквы S.
  • используются штампованные профили.
  • пробиваются отверстия и прорези.
  • используются конструкции переменного сечения.

Частичную замену или правку передних и задних лонжеронов производят из-за большого количества преимуществ. Ведь не нужно использовать соединительную муфту и использовать дуговую сварку. Также, для установки лонжерона, деталь обрезают на полмиллиметра перед фартуком и после тщательной подгонки монтируется.

Также, выполняется проверка правки лонжерона на контрольно-измерительном стенде. Приваривается новый лонжерон точно встык. Дальше с помощью точечной сварки используют удлинённые захваты электродов, а деталь соединяют с брызговиком колеса.

Очень важно уделить внимание вырезке изделий лонжеронов. Проведена она должна быть в специализированных местах.

После сварки шов стоит непременно закрыть герметиком, а на траверс и передний левый и передний правый лонжероны наносят с помощью краскопульта.

portalvaz.ru
