Замена лампы ходовых огней лада калина 2: Замена ламп ДХО Калина 2

2 Фев 2023 alexxlab Комментировать

Содержание

Какие лампочки стоят на Ладе Калине 1 и 2: стоп сигналов, габаритов

По действующим правилам не допускается эксплуатация транспортного средства, в котором перегорели либо не включаются лампы ближнего освещения. Перед тем как поменять лампочку ближнего света на Калине, необходимо знать, что замену можно проводить не только в сервисном центре, но и самостоятельно.

Наиболее частой причиной выхода из строя ближней осветительной оптики служит перегорание лампы. Недостаток характерен для авто данной модели. Проблемы работоспособности узла могут проявляться на некоторых машинах по несколько раз в сезон. Виновниками проблем зачастую являются факторы:

  • Отсутствие герметичности фары. Из-за разрыва корпуса на поверхность колбы опускается грязь, слои пыли, что создает повышенный нагрев.
  • Разбалансированное напряжение, выдаваемое бортовой сетью. Выражается в существенных перепадах номинала, что способствует повреждению целостности нити накала.
  • Сгорает предохранитель. Отвечающая за защиту от повышенного напряжения плавкая вставка перегорает.
  • Разрыв цепи. Контактная группа, соприкасающаяся с лампой, окислилась, покрылась слоем коррозии и блокирует прохождение напряжения.

Потребоваться замена лампочки ближнего света (Калина ВАЗ) может в том случае, если установленный элемент был изначально низкого качества. Точная причина может быть известна зачастую опытному специалисту. Исходя из результатов диагностики, автомобилист обязан сделать выводы и устранить проблему.

Лампы фар лада калина

Перечень ламп фар лада Калина:

  • Лампа ближнего света;
  • Лампочка дальнего света;
  • Электролампа габаритов;
  • Лампа передних поворотов.

Описание конструкции блок-фары лады Калина:

  1. Секция дальнего и габаритного света;
  2. Секция ближнего света;
  3. Секция переднего указателя поворота

Лампочка фар дальнего света

Конструкция лампы АКГ12-55-2 Н1 дальнего света ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы фары дальнего света лады калина:

  • По ЕЭК — Н1;
  • По ГОСТ — АКГ12-55-2.

Технические характеристики ламы фары АКГ12-55-2 Н1 дальнего света лады Калина:

  • Мощность — 55 Вт;
  • Свет — ксеноновый;
  • Цоколь — металл;
  • Цоколь — плоский;
  • Цвет колбы — прозрачный;

Размеры лампы фары дальнего света авто Калина

  • Диаметр колбы — 8,5 мм;
  • Размер от кончика колбы до посадочного места — 44 мм;
  • Высота лампы — 62,5 мм;
  • Высота цоколя — 18,5 мм;
  • Диаметр цоколя — 24,5 мм;

Место установки лампы фары АКГ12-55-2 Н1 дальнего света лады Калина:

На автомобиле установлено две такие лампочки Н1.

Лампа фары А12-21-4 PY21W указателя поворота

Конструкция лампы фары А12-21-4 PY21W указателя поворотов ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы фары указателя поворотов лады калина:

  • По ЕЭК — PY21W;
  • По ГОСТ — А12-21-4.

Технические характеристики ламы фары А12-21-4 PY21W указателя поворотов лады Калина:

  • Мощность — 21 Вт;
  • Свет — обычный;
  • Цоколь — металл;
  • Цоколь — круглый;
  • Цвет колбы — красный;

Размеры лампы фары указателей поворотов авто Калина

  • Диаметр колбы — 26,5 мм;
  • Размер от кончика колбы до посадочного места — 45 мм;
  • Высота лампы — 52,5 мм;

Место установки лампы фары А12-21-4 PY21W указателя поворотов лады Калина:

На автомобиле установлено две такие лампочки.

Электролампа фар габаритного света А12-5-2 W5W

Конструкция лампы фары А12-5-2 W5W габаритного света ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы фары габаритов лады калина:

  • По ЕЭК — W5W;
  • По ГОСТ — А12-5-2.

Технические характеристики ламы фары А12-5-2 W5W габаритов лады Калина:

  • Мощность — 5 Вт;
  • Свет — обычный;
  • Цоколь — стекло;
  • Цоколь — плоский;
  • Цвет колбы — прозрачный;

Размеры лампы фары габаритов авто Калина

  • Диаметр колбы — 10,3 мм;
  • Размер от кончика колбы до посадочного места — 20,7 мм;
  • Высота лампы — 26,8 мм;

Место установки лампы фары А12-5-2 W5W габаритов лады Калина:

На автомобиле установлено две такие лампочки.

Противотуманные фары

Если у Вас люксовая комплектация новой Калины, то на автомобиле имеются передние противотуманные фары, лампы в которых имеют тип h21.

Существуют и светодиодные аналоги с таким же типом – h21, но ищите опять же угол рассеивания 360 г

В темное время суток видимость, а, следовательно, безопасность передвижения на автомобиле, прежде всего зависит от состояния ламп головного света. Если днем водителю для контроля дорожной обстановки достаточно зрения, то ночью или при проезде тоннелей невозможно обойтись без искусственного освещения дороги.

Движение ночью с неработающими лампами или отсутствующими фарами запрещено правилами дорожного движения. Во многих странах правила требуют включения световых приборов даже при движении днем. Знание того, как поменять лампочку ближнего света на “Калине” позволяет водителю устранить неисправность прямо на дороге, не тратя время на поездку на СТО.

Лампа боковых указателей поворотов

Конструкция лампы А12-5-2 W5W боковых указателей поворотов ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы боковых указателей поворотов лады калина:

  • По ЕЭК — W5W;
  • По ГОСТ — А12-5-2.

Технические характеристики ламы А12-5-2 W5W боковых указателей поворотов лады Калина:

  • Мощность — 5 Вт;
  • Свет — обычный;
  • Цоколь — стекло;
  • Цоколь — плоский;
  • Цвет колбы — прозрачный;

Размеры лампы боковых указателей поворотов авто Калина

  • Диаметр колбы — 10,3 мм;
  • Размер от кончика колбы до посадочного места — 20,7 мм;
  • Высота лампы — 26,8 мм;

Место установки лампы А12-5-2 W5W боковых указателей поворотов лады Калина:

На автомобиле установлено две такие лампочки.

Снятие и установка ламп поворотников Калины

  1. Повернуть патрон указателя поворота против часовой стрелки на 45°.
  2. Снять патрон из корпуса фары.
  3. Снять лампу поворотников, нажив на нее, а затем повернув до упора против часовой стрелки.

Установка новой лампы указа­теля поворота в фару производится в обратной последовательности.

Электрические лампы заднего фонаря калина

Перечень ламп расположенных в заднем фонаре автомобиля лада Калина:

  • Лампа стоп сиганал;
  • Лампочка заднего хода;
  • Электролампа указателя поворота;
  • Лампа габаритного и противотуманного света;
  1. Дополнительный фонарь сигнала торможения;
  2. Секция сигнала торможения;
  3. Секция света заднего хода;
  4. Отделение заднего указателя поворота;
  5. Секция габаритного и противотуманного света.

Лампа указателя поворота

Конструкция лампы А12-21-4 PY21W указателей поворотов в заднем фонаре ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы указателей поворотов в заднем фонаре лады Калина:

  • По ЕЭК — PY21W;
  • По ГОСТ — А12-21-4.

Технические характеристики ламы А12-21-4 PY21W указателей поворотов в заднем фонаре лады Калина:

  • Мощность — 21 Вт;
  • Свет — обычный;
  • Цоколь — метал;
  • Цоколь — круглый;
  • Цвет колбы — красный;

Размеры лампы указателей поворотов в заднем фонаре авто Калина

  • Диаметр колбы — 26,5 мм;
  • Размер от кончика колбы до посадочного места — 45 мм;
  • Высота лампы — 52,5 мм;
  • Размер от нити накаливания до упора цоколя — 31,8 мм.

Место установки лампы А12-21-4 PY21W указателей поворотов в заднем фонаре лады Калина:

На автомобиле установлено 2 такие лампы.

Лампочка заднего противотуманного и габаритного света заднего фонаря

Конструкция лампы А12-21+4 P21/4W противотуманного и габаритного света в заднем фонаре ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы противотуманного и габаритного света в заднем фонаре лады Калина:

  • По ЕЭК — P21/4W;
  • По ГОСТ — А12-21+4.

Технические характеристики ламы А12-21+4 P21/4W противотуманного и габаритного света в заднем фонаре лады Калина:

  • Мощность — 21/4 Вт;
  • Свет — обычный;
  • Цоколь — метал;
  • Цоколь — круглый;
  • Цвет колбы — прозрачный;

Размеры лампы противотуманного и габаритного света в заднем фонаре авто Калина

  • Диаметр колбы — 26,5 мм;
  • Размер от кончика колбы до посадочного места — 45 мм;
  • Высота лампы — 52,5 мм;
  • Размер от нити накаливания до упора цоколя — 31,8 мм.

Место установки лампы А12-21+4 P21/4W противотуманного и габаритного света в заднем фонаре лады Калина:

На автомобиле установлено 2 такие лампы.

Электрическая лампа сигнала торможения лады Калины

Конструкция лампы А12-21-3 P21W стоп сигнала в заднем фонаре ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы стоп сигнала в заднем фонаре лады Калина:

  • По ЕЭК — P21W;
  • По ГОСТ — А12-21-3.

Технические характеристики ламы А12-21-3 P21W стоп сигнала в заднем фонаре лады Калина:

  • Мощность — 21 Вт;
  • Свет — обычный;
  • Цоколь — метал;
  • Цоколь — круглый;
  • Цвет колбы — прозрачный;

Размеры лампы стоп сигнала в заднем фонаре авто Калина

  • Диаметр колбы — 26,5 мм;
  • Размер от кончика колбы до посадочного места — 45 мм;
  • Высота лампы — 52,5 мм;
  • Диаметр цоколя — 15 мм

Место установки лампы А12-21-3 P21W стоп сигнала в заднем фонаре лады Калина:

На автомобиле установлено 2 такие лампы.

Лампа света заднего хода заднего фонаря

Конструкция лампы А12-21-3 P21W заднего хода в заднем фонаре ВАЗ 1117, 1118, 1119 лады Калина:

Обозначение лампы заднего хода в заднем фонаре лады Калина:

  • По ЕЭК — P21W;
  • По ГОСТ — А12-21-3.

Технические характеристики ламы А12-21-3 P21W заднего хода в заднем фонаре лады Калина:

  • Мощность — 21 Вт;
  • Свет — обычный;
  • Цоколь — метал;
  • Цоколь — круглый;
  • Цвет колбы — прозрачный;

Размеры лампы заднего хода в заднем фонаре авто Калина

  • Диаметр колбы — 26,5 мм;
  • Размер от кончика колбы до посадочного места — 45 мм;
  • Высота лампы — 52,5 мм;
  • Диаметр цоколя — 15 мм

Место установки лампы А12-21-3 P21W заднего хода в заднем фонаре лады Калина:

На автомобиле установлено 2 такие лампы.

Снятие и установка ламп габаритов Калины

Чтобы заменить лампы габаритного света в фаре потребуется снять защитный резиновый чехол, потянув за один из трех его лепестков.

  1. Снять патрон с лампочкой.
  2. Снять лампу из патрона.


Установка новую лампы габаритного света (W5W) производится в обратной последовательности.

Лада калина лампа подсветки номера

ВАЗ 1117, 1118, 1119 лада Калина лампа АС12-5-2 W5W подсветки номера

Обозначение лампы подсветки номера лады Калины:

  • По ЕЭК — W5W;
  • По ГОСТ — АС12-5-2.

Технические характеристики ламы АС12-5-2 W5W подсветки номера авто Калина:

  • Мощность — 5 Вт;
  • Свет — обычный;
  • Цоколь — стекло;
  • Цоколь — плоский;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины подсветки номера

  • Диаметр колбы — 10,3 мм;
  • Размер от кончика колбы до посадочного места — 20,7 мм;
  • Высота лампы — 26,8 мм;
  • Ширина цоколя — 9,5 мм
  • Толщина цоколя — 2,1 мм
  • Размер от упора цоколя до нити накаливания — 12,7 мм.

Место установки лампы АС12-5-2 W5W подсветки номера на ладе Калина:

На автомобиле установлено 2 такие лампы.

Электролампа света салона

ВАЗ 1117, 1118, 1119 лада Калина лампа АС 12-10-1 света салона

Обозначение лампы света салона лады Калины:

  • По ЕЭК — -;
  • По ГОСТ — АС 12-10-1.

Технические характеристики ламы АС 12-10-1 света салона авто Калина:

  • Мощность — 10 Вт;
  • Свет — обычный;
  • Цоколь — метал 2 шт;
  • Цоколь — круглый;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины освещения салона

  • Диаметр колбы — 10,5 мм;
  • Высота лампы — 40 мм;
  • Диаметр упора цоколя — 3,5 мм

Место установки лампы АС 12-10-1 света салона на ладе Калина:

На автомобиле установлена 1 такая лампа.

Фары головного света

В фарах установлены 3 различных лампы, не считая указателей поворотов.

Дальний свет – Тип используемых ламп – h2.

Светодиодный аналог – 4456, но все же предпочтение стоит отдать лампам накаливания, ввиду их более правильного пучка света в отражателе.

Ближний свет – Здесь установлен тип H7.

Китайский LED аналог – 3528. Но светодиоды в ближнем свете фар не обеспечат Вам достойное освещение дороги, поэтому от этой затеи также следует отказаться.

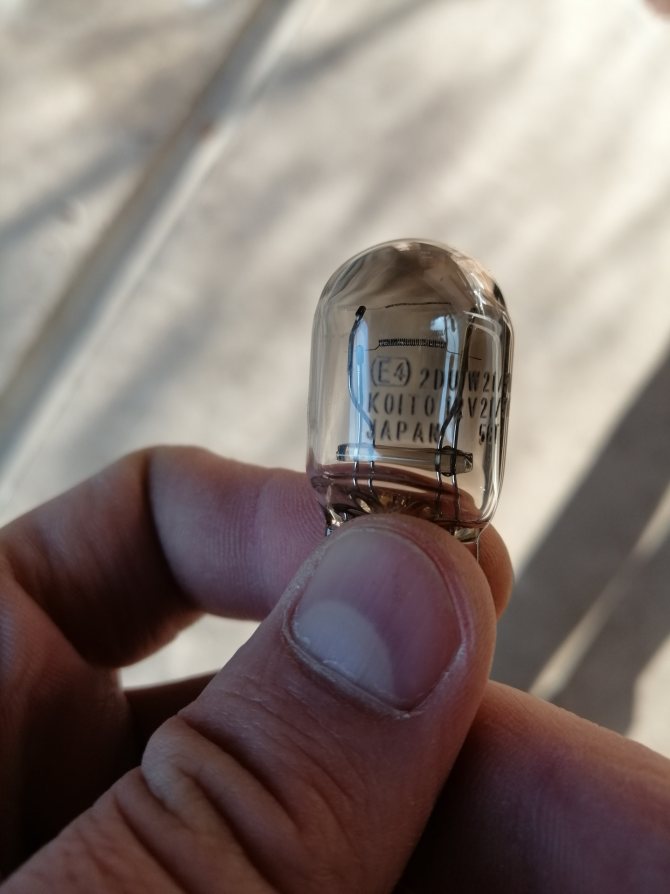

Габаритный и ходовой огонь – W21/5W. Это совмещенные лампы габаритов и ходовых огней.

Очень тяжело подобрать LED-аналог, так как тип используемой распиновки – 3157 или 7443. Более подробно о замене этих ламп расписаны в нашей статье про светодиодные ходовые огни .

Лампы фонарей индивидуального освещения

Конструкция лампы А12-4-1 T4W фонарей индивидуального освещения ВАЗ 1117, 1118, 1119 лада Калина

Обозначение лампы фонарей индивидуального освещения лады Калины:

  • По ЕЭК — T4W;
  • По ГОСТ — А12-4-1.

Технические характеристики ламы А12-4-1 T4W индивидуального света авто Калина:

  • Мощность — 4 Вт;
  • Свет — обычный;
  • Цоколь — метал;
  • Цоколь — круглый;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины индивидуального света

  • Диаметр колбы — 9,2 мм;
  • Высота лампы — 26 мм;
  • Диаметр цоколя — 9,1 мм
  • Размер от упора цоколя до нити накаливания — 15 мм
  • Размер от упора цоколя до контакта лампы — 5,9 мм

Место установки лампы А12-4-1 T4W фонаря индивидуального света на ладе Калина:

На автомобиле установлена 2 таких лампы.

Процесс замены

Настало время узнать, как заменить лампу ближнего света на Калине самостоятельно. По причине того, что к ней не так просто добраться, придется часть работ осуществлять лишь на ощупь.

Совет: отсоедините воздушный фильтр – это поможет легче добраться к левой блок-фаре, а снятый бачок стеклоомывателей обеспечит доступ к блок-фаре, размещенной справа.

Замена левой лампы ближнего света в Ладе Калина происходит так:

  1. Подготовьте автотранспорт к перечню проводимых работ, установив его на первую передачу, натянув ручной тормоз, подставив под колесо башмак.
  2. Снимите минусовую клемму с аккумулятора, в крайнем случае – выключите наружное освещение.
  1. Уберите с секции ближнего света резиновую заглушку.
  2. Снимите с вывода лампы.
  1. Вытащите из пазов концы пружинного фиксатора, чтобы достать последний.
  2. Извлеките из гнезда испорченную лампу.
  3. Замените ее новой, придерживаясь обратной очередности работ.

Лампа светильника багажника

Конструкция лампы АС 12-5-1 C5W фонаря освещения багажника ВАЗ 1117, 1118, 1119 лада Калина

Обозначение лампы фонаря освещения багажника лады Калины:

  • По ЕЭК — С5W;
  • По ГОСТ — АС 12-5-1.

Технические характеристики ламы АС 12-5-1 C5W света багажника авто Калина:

  • Мощность — 5 Вт;
  • Свет — обычный;
  • Цоколь — метал 2 шт;
  • Цоколь — круглый;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины света багажника

  • Диаметр колбы — 10,5 мм;
  • Высота лампы — 35 мм;
  • Диаметр упора цоколя — 3,5 мм

Место установки лампы АС 12-5-1 C5W фонаря света багажника на ладе Калина:

На автомобиле установлена 2 таких лампы.

Электрическая лампочка светильника бардачка

Конструкция лампы АС 12-5-1 C5W светильника освещения вещевого ящика ВАЗ 1117, 1118, 1119 лада Калина

Обозначение лампы фонаря освещения бардачка лады Калины:

  • По ЕЭК — С5W;
  • По ГОСТ — АС 12-5-1.

Технические характеристики ламы АС 12-5-1 C5W светильника бардачка авто Калина:

  • Мощность — 5 Вт;
  • Свет — обычный;
  • Цоколь — метал 2 шт;
  • Цоколь — круглый;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины светильника бардачка

  • Диаметр колбы — 10,5 мм;
  • Высота лампы — 35 мм;
  • Диаметр упора цоколя — 3,5 мм

Место установки лампы АС 12-5-1 C5W светильника бардачка на ладе Калина:

На автомобиле установлена 2 таких лампы.

Лампа панели приборов лады Калина

Конструкция лампочки А12-1,2 W1,2W подсветки панели приборов ВАЗ 1117, 1118, 1119 лады Калина

Обозначение лампы подсветки панели приборов лады Калины:

  • По ЕЭК — W1,2W;
  • По ГОСТ — А12-1,2.

Технические характеристики ламы А12-1,2 W1,2W освещения панели приборов авто Калина:

  • Мощность — 1,2 Вт;
  • Свет — обычный;
  • Цоколь — стекло;
  • Цоколь — плоский;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины освещения панели приборов:

  • Диаметр колбы — 5 мм;
  • Высота лампы — 20 мм;
  • Размер от начала цоколя до его упора — 5,5 мм;
  • Размер от упора цоколя до верха лампы — 14,5 мм;

Место установки лампы А12-1,2 W1,2W панели приборов на ладе Калина:

На авто установлено 4 таких лампы.

Подведем итоги

Роль ламп, как световых излучателей, в любом авто, в том числе и в Лада Калина весьма важна. Если приходится заменить какой-либо из рассмотренных нами компонентов, то в первую очередь обращайте пристальный взор в сторону качества изделия. Это позволит избежать неприятного момента, связанного с внезапным перегоранием источника, что особенно опасно в темное время.

В нашей очередной статье мы хотим Вам рассказать все о лампах, применяемых на автомобиле Калина-2. Если раньше, придя в магазин автозапчастей с перегоревшей на руках лампочкой стоп-сигналов никто не задумывался что купить на замену, то сегодня на прилавках великое множество световых приборов, на любой вкус.

Электролампа подсветки дисплея на приборной панели

Конструкция лампочки А12-1,2 W1,2W подсветки дисплея на панели приборов ВАЗ 1117, 1118, 1119 лады Калина

Обозначение лампы подсветки дисплея на приборной панели лады Калины:

  • По ЕЭК — W1,2W;
  • По ГОСТ — А12-1,2.

Технические характеристики ламы А12-1,2 W1,2W освещения дисплея панели приборов авто Калина:

  • Мощность — 1,2 Вт;
  • Свет — обычный;
  • Цоколь — стекло;
  • Цоколь — плоский;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины подсветки дисплея приборной панели:

  • Диаметр колбы — 5 мм;
  • Высота лампы — 20 мм;
  • Размер от начала цоколя до его упора — 5,5 мм;
  • Размер от упора цоколя до верха лампы — 14,5 мм;

Место установки лампы А12-1,2 W1,2W освещения дисплея панели приборов на ладе Калина:

На авто установлена 1 такая лампа.

Лампочка подсветки гнезда прикуривателя

Конструкция лампы А12-1,2 W1,2W освещения гнезда прикуривателя ВАЗ 1117, 1118, 1119 лады Калина

Обозначение лампочки освещения места установки прикуривателя на панели лады Калины:

  • По ЕЭК — W1,2W;
  • По ГОСТ — А12-1,2.

Технические характеристики ламы А12-1,2 W1,2W подсветки гнезда прикуривателя авто Калина:

  • Мощность — 1,2 Вт;
  • Свет — обычный;
  • Цоколь — стекло;
  • Цоколь — плоский;
  • Цвет колбы — прозрачный;

Размеры лампы лады Калины освещения прикуривателя:

  • Диаметр колбы — 5 мм;
  • Высота лампы — 20 мм;
  • Размер от начала цоколя до его упора — 5,5 мм;
  • Размер от упора цоколя до верха лампы — 14,5 мм;

Место установки лампочки А12-1,2 W1,2W подсветки гнезда прикуривателя на ладе Калина:

№ позиции на рисунке Расшифровка позиции на рисунке
1 лампа подсветки прикуривателя
8 Кольцо подсветки прикуривателя
7 Патрон прикуривателя
6 Подвижная часть прикуривателя

На авто установлена 1 такая лампа.

Разъем патрона лампы ДХО для Лада Калина 2, Гранта, Датсун

Этот товар выбрали 13 покупателей

  • Описание
  • Доставка и оплата

Оригинальный разъем патрона лампы ДХО для Лада Калина 2, Гранта, Датсун, предназначен для замены вышедшего из строя штатного.

Назначение:

  • Оригинальная деталь

Применяемость:

  • Датсун mi-DO
  • Датсун on-DO
  • Лада Гранта лифтбек (ВАЗ 2191)
  • Лада Гранта седан (ВАЗ 2190)
  • Лада Калина 2 универсал (ВАЗ 2194)
  • Лада Калина 2 хэтчбек (ВАЗ 2192)

Доставим товары по всей России!

Способы доставки:

  • Почта России
  • СДЭК
  • Boxberry
  • Деловые Линии
  • КИТ (GTD)
  • ПЭК
  • Энергия
  • ЖелДорЭкспедиция
  • Байкал Сервис
  • Самовывоз из пункта выдачи в г. Тольятти

Способы оплаты:

  •  Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
  • SberPay — по счету в Сбербанк Онлайн без ввода данных своей карты
  • Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
  • Tinkoff (через мобильный банк, оператора, банкомат)
  • ЮMoney
  • Наложенный платеж (наличными/картой при получении)
  • Наличными через терминалы, банкоматы, салоны связи
  • Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
  • QIWI
  • Покупка в кредит

Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.

ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек

С этим товаром покупают
