Замена арок: Технология замены арки автомобиля своими руками

22 Фев 2023 alexxlab Комментировать

Содержание

Замена внутренних арок колес автомобиля — AVTOkapitan

Содержание:

  1. Какие сложности возникают при замене внутренних колесных арок
  2. Есть ли различия при замене задних и передних внутренних арок
  3. Ориентировочный объем арматурных работ
  4. Общие вопросы по технологии замены внутренних арок
  5. Демонтажные работы
  6. Подготовка кузова и новой внутренней арки
  7. Установка и сварка
  8. Герметизация и антикоррозийная защита
  9. Вопросы при замене внутренней арки с номерным стаканом

Какие сложности возникают при замене внутренних колесных арок

Почему мало кто берется за замену внутренних арок, тем более, если нужно установить не одну, а пару? Для понимания масштаба работ приведем только несколько основных моментов, касающихся подобного кузовного ремонта:

  • Значительный объем арматурных работ. Разбирать придется подвеску, практически полсалона, а при замене передних может потребоваться и демонтаж двигателя.
  • Большой объем сопутствующего кузовного ремонта. Обычно ржавчина не жалеет ни лонжероны с порогами, ни стойки с днищем машины. Там придется подварить, там поставить ремвставку.
  • Затронуты силовые элементы, определяющие геометрию кузова. Можно, конечно, выставить все на глазок при помощи рулетки, отдельные мастера справляются с такой задачей. Но сколько это займет времени, особенно когда нужно менять пару арок, а возможности жестко зафиксировать кузов нет?
  • Отдельная тема — замена передних внутренних арок с номерными стаканами. Попробуй пройти экспертизу, если замена выполнена с отступлением от технологии.
  • Для сварки не подойдет стандартный инвертор, все работы требуется выполнять точечными полуавтоматами, желательно еще и в защитной среде.
  • После замены внутренних арок обязательна герметизация сварных швов и антикоррозийная обработка. В противном случае новый элемент долго не проходит, ржавчина знает свое дело.

Это только вопросы, касающиеся технологии работ. На некоторые машины сложности появляются уже на этапе поиска донора. Найти новое — нереально, покупать с пересылкой у какой-то далекой дальневосточной или американской разборки рискованно, да и ждать приходится долго. Лепить из подручных материалов — тоже не каждый сумеет.

Мы же предлагаем весь комплекс услуг и работ — от закупки комплектующих до антикоррозийной обработки и регулировки подвески. Причем благодаря укомплектованности сервиса оборудованием и стендами сделаем все гораздо точней и быстрей.

Есть ли различия при замене задних и передних внутренних арок

Особой технологической разницы нет. Перечень работ остается прежним — разборка и демонтаж, подготовка кузова и новой арки, подгонка по размерам и форме, установка и сварка, антикоррозийная разборка и покраска. И в том и в другом случаях потребуется тщательный контроль геометрических размеров по ряду основных точек кузова, регулировка схождения-развала. Но при всем этом замена передних внутренних арок более проблематична.

Это связано с увеличенным объемом работ по сборке-разборке, проблемами, возникающими с работой по замене номерных кузовных деталей. В этом случае требуется точное соблюдение технологии сварки. Количество и положение сварных точек на стыках с другими кузовными элементами должно соответствовать заводскому. Варить по другим технологиям недопустимо, так как это может привести к нарушению распределения нагрузок, возникающих при движении машины. А это скажется на скоростных характеристиках, управляемости машины, на общей безопасности движения. Да и пройти экспертизу при переоформлении документов при наличии подобных нарушений не удастся.

По времени выполнения работ при замене передних и задних внутренних арок разницы практически нет. Тут больше играет роль объем сопутствующего кузовного ремонта по восстановлению других элементов.

Ориентировочный объем арматурных работ

При замене передних внутренних арок приходится предварительно снимать и разбирать:

  • Колеса, локеры, частично переднюю подвеску, включая амортизаторы.
  • Дополнительное оборудование, размещенное под капотом со стороны меняемой арки. При замене пары элементов потребуется и демонтаж самого двигателя.
  • Передняя дверь, внутренняя обшивка порога и пола, передней стойки, частично торпедо.
  • Удаляется шумоизоляция и антикоррозийные покрытия в этих зонах.

В результате необходимо получить доступ к местам соединения передней арки с лонжероном, передней стойкой, порогом, днищем машины, щитом моторного отсека, наружной аркой по самому крылу и в отдельных случаях с его усилителем.

При замене задних внутренних арок выполняем следующий объем арматурных работ:

  • Задние сиденья, полку багажника.
  • Отделку салона в задней части и самого багажника.
  • Колесо, подкрылки, частично элементы подвески.
  • Если работы со стороны бензобака, потребуется снять его горловину.

В этом случае объем арматурных работ существенно сокращается, что и можно считать основным различием при замене передних и задних внутренних арок.

Общие вопросы по технологии замены внутренних арок

Основное действующее правило — замена внутренних арок будет иметь смысл только после удаления ржавчины со всех соседних кузовных элементов. Не стоит ставить новую арку при сгнивших лонжеронах, порогах, нижней части стоек. Такое решение не будет долговечным. При этом в первую очередь меняют именно эти кузовные элементы, восстанавливая общую геометрию кузова. Если сначала поставить новые арки, отрегулировав их положение по стаканам амортизаторов, а затем заниматься теми же порогами, проблем с подвеской не избежать.

Больше всего проблем возникает при одновременной замены двух арок — сложно выставить положение стаканов. При регулировке вполне возможны смещения других кузовных элементов, поэтому и возникают трудности при замене в гаражных условиях. Процесс упрощается после жесткой фиксации кузова, например, на стапеле. В результате мы получаем возможность выдавить или подтянуть арку, устанавливая стакан так, как это требует геометрия и контрольные размеры.

Учитывая то, что сварка выполняется внахлест, особое внимание требуется уделять герметизации швов. Именно на этих участках ржавчина появляется прежде всего из-за воды, которая попадает между слоями металла. Оптимальное решение проблемы — зачистка швов и обработка полиуретановым герметиком. Этот материал обладает достаточной прочностью, не теряя при этом эластичности. Поэтому при вибрациях, деформации, которых не избежать в движении, герметик не трескается и продолжает защищать шов от влаги. В работе применяем материалы, которые предназначены для дальнейшей покраски, стандартные герметики для таких целей не подходят.

На завершающем этапе в целях профилактики появления ржавчины рекомендуем антикоррозийную обработку арки и прилегающих участков кузова. Дополнительно советуем обесшумить наружную поверхность внутренних арок, это позволит сократить уровень шума колес. Существует несколько вариантов решения проблемы от жидких локеров до листовых материалов Шумофф, Stp и других производителей.

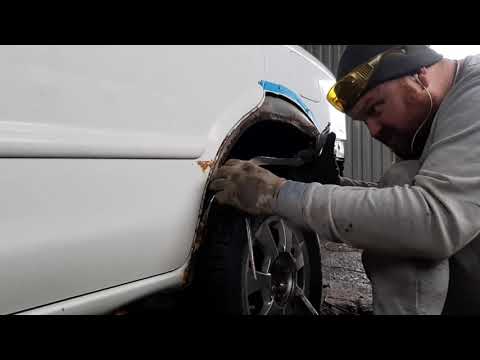

Демонтажные работы

При наличии значительных по площади сгнивших участков арки вырезаем их болгаркой, это существенно упростит дальнейшие работы. Резать можно практически по кромкам в местах соединения с другими кузовными элементами, оставляя полоску металла шириной около сантиметра. При этом важно не повредить другие части кузова.

Чтобы убрать оставшуюся полосу можно действовать по двум схемам — вырубывать сварные точки пневмоинструментом с зубилом или высверливать каждую по отдельности. Первый вариант быстрей, но существует риск повреждения или деформации металла кузова, который в дальнейшем придется выправлять. Поэтому к такому способу прибегаем крайне редко, когда нет возможности подлезть к сварке дрелью.

Перед высверливанием тщательно зачищаем сварные стыки, удаляя краску до металла. Только так можно определить места расположения всех точек. Высверливаем сверлом или фрезой диаметром 3-4 мм. Просверливаем только верхний слой металла до характерного щелчка, повреждать основной кузов нельзя, возникнут проблемы при приваривании новой арки. Основные зоны, в которых приходится высверливать — лонжерон, порог, стойка, дно салона, щит моторного отсека или панель багажника, усилитель крыла и его наружная арка. Предельно аккуратно высверливаем именно в последней зоне.

Если демонтируемый элемент продолжает держаться на заводском герметике, аккуратно разрываем место соединения и снимаем его. После демонтажа выравниваем кромки, срезаем или счищаем оставшиеся следы сварки, поверхность должна быть ровной и без наплывов металла, в противном случае правильно состыковать детали при установке не выйдет.

Подготовка кузова и новой внутренней арки

Все основные поврежденные участки кузова видно еще до демонтажа, но после него может выявиться еще ряд пораженных ржавчиной зон. Поэтому на этом этапе потребуется дополнительное согласование с владельцем машины — какие элементы меняем, на каких просто убираем коррозию. Повторим — нет смысла ставить новую арку, приваривая ее к ржавым порогам, стойкам или лонжеронам, не стоит экономить на этом этапе.

Отметим еще один момент — замена лонжерона допускается только рекомендованными производителем участками. Нельзя вырезать первый попавший ржавый сегмент и вварить на его место ремвставку. Поэтому иногда может потребоваться полная замена лонжерона.

Если проблемы связаны только с единичными проявлениями ржавчины, то замена не потребуется, обойдемся более щадящими способами:

  • Предварительно зачищаем поверхности от имеющихся следов ржавчины механическим способом.
  • При наличии глубоких повреждений обезжириваем металл и покрываем 1-2 слоями травящего грунта. Отметим, что красить по такому основанию будет невозможно, потребуется нанесение 2К акриловых или эпоксидных грунтовок. Но со ржавчиной этот грунт работает хорошо.
  • Но чаще всего такой обработки будет недостаточно. Наиболее эффективный способ — обработка преобразователем ржавчины на основе ортофосфорной кислоты.
  • После удаления коррозийных пятен грунтуем поверхность повторно. Обращаем внимание — для кромок, по которым будут проходить сварные швы, применяем специальный токопроводящий грунт с цинком. Он меньше выгорает и обеспечивает надежный электрический контакт между свариваемыми поверхностями.

Прежде чем готовить новую внутреннюю арку, ее необходимо примерить и при необходимости подогнать по месту. На этом этапе проверяем геометрии по контрольным расстояниям и по высоте. Только добившись требуемого результат, готовим арку к установке:

  • По всем свариваемым кромкам просверливаем отверстия под точки с шагом 2-3 см, их общее число должно соответствовать заводским требованиям. После этого тщательно зачищаем металл, удаляя заусеницы.
  • В большинстве случаев новые арки поставляются с покрытием из транспортного грунта, красить по нему нельзя. Поэтому счищаем это покрытие до металла.
  • После обезжиривания грунтуем всю поверхность. Для основной части применяем эпоксидный или 2К акриловый грунт, а для кромок — сварочный токопроводящий.

К установке можно приступать только после полного высыхания грунта. Ускоряем этот процесс при помощи инфракрасных обогревателей.

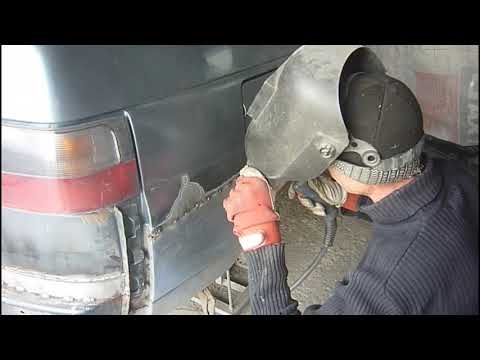

Установка и сварка

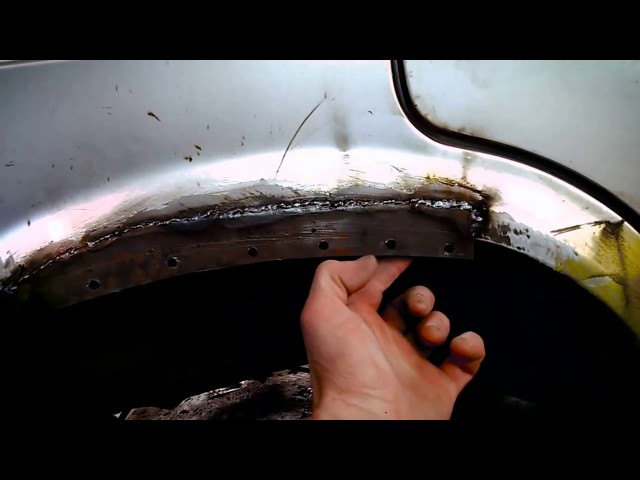

Устанавливаем новую арку в необходимое положение, крепим клещами. Сразу проверяем размеры, при их соответствии прихватываем металл в 5-6 точках, чтобы предотвратить самопроизвольное смещение.

Варим не подряд, а отдельными точками на различных кромках, это позволит избежать локального перегрева металла и его деформации. В первую очередь провариваем места соединения с основными несущими элементами кузова — стойка, порог, усилитель пола, лонжерон. Именно от этих стыков будет зависеть правильность положения внутренней арки, а, вернее, стакана амортизатора.

После этого повторно промеряем контрольные размеры. Если обнаружено несоответствие, выправляем положение арки. Для этого применяем гидравлические или механические стойки, штатные возможности стапеля. Только после того, как убедились в правильности установки, провариваем стык с наружной аркой крыла.

По завершении сварочных работ зачищаем поверхность сварных стыков, срезаем наплывы металла по точкам, максимально выравнивая поверхности. Обычно шпаклевание не требуется, вполне достаточно получение ровной поверхности. После обезжиривания подгрунтовываем участки, на которых покрытие было повреждено при ведении сварочных работ.

Герметизация и антикоррозийная защита

Один из основных этапов, от которого зависит, сколько прослужит металл после замены. Очищаем сварные швы, удаляя пыль, оставшиеся следы окалины, обезжириваем поверхность. Учитывая значительную общую длину всех швов, наносить герметик лучше при помощи специального пневмооборудования. Таким пистолетом работа выполняется быстрей, да и равномерность нанесения герметика повышается. Главное правило — не должно быть никаких пропусков, они приведут к тому, что между слоями будет просачиваться влага, а это создаст благоприятные условия для появления ржавчины.

К дальнейшей обработке приступаем после полной полимеризации герметика, на это может потребоваться до 1-1,5 часов в зависимости от типа применяемого материала. Со стороны салона, багажника, подкапотного пространства грунтуем поверхность 2К акриловым грунтом и после обезжиривания красим в цвет кузову. Обычно на этих участках покрытие лаком не предусматривается, в нем нет особого смысла, да и к удорожанию работ приводит.

С наружной стороны рекомендуем стандартную антикоррозийную обработку. Сейчас существует довольно большой выбор полимерных и битумных мастик, позволяющих надежно защитить металл от воздействия влаги, песка и камней, летящих из-под колес. Главное — правильно подготовить поверхность к нанесению этого покрытия. Прежде всего потребуется очистить и обезжирить саму арку и прилегающие участки кузова. Саму антикоррозийку или антигравий наносим напылением в 2–4 слоя с просушкой каждого из них.

После высыхания всех покрытий приступаем к обратной сборке машины. В первую очередь ставим на место колеса и амортизаторы, снимавшиеся детали подвески. По завершении сборки проверяем и регулируем развал-схождение колес, только после этого можно приступать к сборке салона.

Вопросы при замене внутренней арки с номерным стаканом

На многих машинах идентификационные номера располагаются именно в этой зоне. И даже если они дублируются на панели щита моторного отсека или в багажнике, это не дает права просто так взять и заменить внутреннюю переднюю арку со стаканом. Чтобы избежать проблем при дальнейшей продаже или переоформлении машины, рекомендуется действовать по следующей схеме:

  • Новая или донорская деталь обязательно должна быть с документами, на это следует обращать внимание еще при покупке.
  • Обращаетесь в ГИБДД, проходите экспертизу, которая подтверждает необходимость замены этого кузовного элемента.
  • Работы по такому классу ремонта можно доверять только сервису, замена в гаражных условиях действующими правилами не приветствуется.
  • После установки новой арки потребуется повторная экспертиза, которая подтвердит правильность и соответствие всех выполненных работ нормативным требованиям.
  • Только на основании этих документов можно будет оформить изменения в ПТС. Кстати, допускается и установка внутренних арок с безномерными стаканами.

При соблюдении такого порядка действий никаких проблем с дальнейшей продажей машины возникнуть не должно.

Чтобы поменять передние или задние внутренние колесные арки просто позвоните нам или оставьте заявку на сайте. Решим вопрос с поиском и доставкой комплектующих, согласуем удобное вам время посещения сервиса для ремонта.
