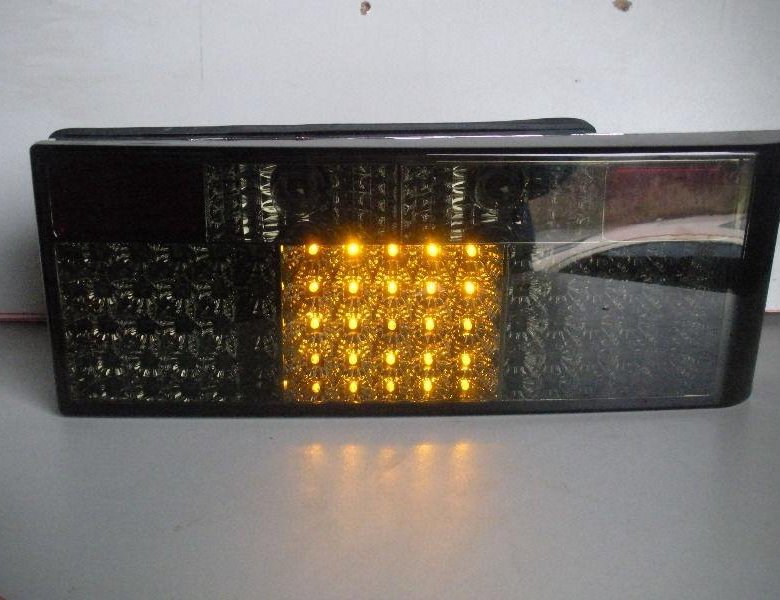

Фонари задние на ВАЗ 2109 Экстрим (супер черные,диодные)

На складе

Доставка по Украине

5 628 грн/пара

4 446 грн/пара

Купить

СветАвто (товары для тюнинга автомобилей ВАЗ)

КОЗЫРЕК ВАЗ 2108 — 2109 С ФОНАРЕМ (ПОД ПОКРАСКУ)

Доставка по Украине

350 грн

Купить

AvtoLand

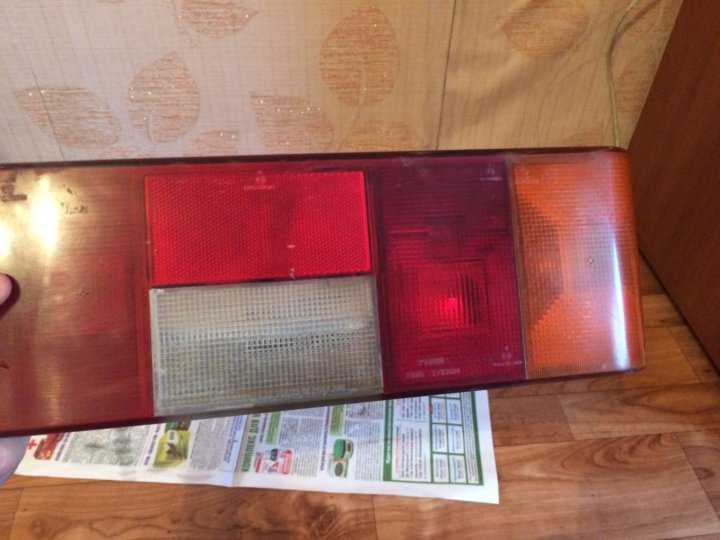

Стекло заднего фонаря (рассеиватель) лев. ВАЗ 2108, 2109, 21099 (Формула света). Р 21081.3716204

Доставка по Украине

475.16 грн

Купить

АвтоТаргет

Стекло заднего фонаря (рассеиватель) прав. ВАЗ 2108, 2109, 21099 (Формула света). Р 2108.3716204

Доставка по Украине

462.93 — 534.42 грн

от 2 продавцов

462.93 грн

Купить

АвтоТаргет

ФОНАРИ ЗАДНИЕ ВАЗ 2108/ 2109/ 21099/ 2113/ 2114 «КРАСНЫЙ-ТОНИРОВАННЫЙ » (ЛАМПОВЫЕ)

Доставка по Украине

1 745 грн/комплект

1 530 грн/комплект

Купить

Tuning Alex

Рассеиватель заднего фонаря (стекло) Ваз 2108 2109 21099 левый

Доставка по Украине

340 грн

Купить

Zapzapchast. com.ua Интернет Магазин Автозапчастей

Рассеиватель заднего фонаря (стекло) Ваз 2108 2109 21099 правый

Доставка по Украине

340 грн

Купить

Zapzapchast.com.ua Интернет Магазин Автозапчастей

Стекло заднего левого фонаря ВАЗ 2108 (пр-во Турция)

Доставка по Украине

по 330 грн

от 2 продавцов

330 грн

Купить

ООО Електромаш

Стекло заднего правого фонаря ВАЗ 2108 (пр-во Турция)

Доставка по Украине

по 330 грн

от 2 продавцов

330 грн

Купить

ООО Електромаш

Задние фонари на ВАЗ 2108 и 2109 «Хрусталь» №5 тонированные.

На складе в г. Запорожье

Доставка по Украине

2 520 грн/пара

1 991 грн/пара

Купить

СветАвто (товары для тюнинга автомобилей ВАЗ)

Передние фары+задние фонари на ВАЗ 2109 №1 черного цвета.

На складе

Доставка по Украине

7 896 грн/комплект

5 132 грн/комплект

Купить

СветАвто (товары для тюнинга автомобилей ВАЗ)

ФОНАРИ ЗАДНИЕ ВАЗ 2108/2109/21099/2113/2114 Черные (ЛАМПОВЫЕ)

На складе

Доставка по Украине

1 570 грн/комплект

1 340 грн/комплект

Купить

Tuning Alex

Рассеиватель заднего фонаря (стекло) Ваз 2108 2109 21099 левый

Доставка по Украине

340 грн

Купить

Weststore Интернет магазин автозапчастей

Рассеиватель заднего фонаря (стекло) Ваз 2108 2109 21099 правый

Доставка по Украине

340 грн

Купить

Weststore Интернет магазин автозапчастей

Смотрите также

ФОНАРИ ЗАДНИЕ ВАЗ 2108/2109/21099/2113/2114 ТОНИРОВАННЫЕ (СВЕТОДИОДНЫЕ)

На складе

Доставка по Украине

2 445 грн/комплект

2 175 грн/комплект

Купить

Tuning Alex

ФОНАРИ ЗАДНИЕ ВАЗ 2108/ 2109/ 21099/ 2113/ 2114 «КРАСНО-БЕЛЫЕ» (ЛАМПОВЫЕ)

Доставка по Украине

1 550 грн/комплект

1 345 грн/комплект

Купить

Tuning Alex

Передние фары «Светомания» + задние фонари «Черный дракон» на ВАЗ 2109 №3

На складе в г. Запорожье

Доставка по Украине

9 005 грн/комплект

5 943 грн/комплект

Купить

СветАвто (товары для тюнинга автомобилей ВАЗ)

Задние фонари на ВАЗ 2109 и 2114 Формула №1 (тонированные)

На складе

Доставка по Украине

1 991 грн/пара

1 493 грн/пара

Купить

СветАвто (товары для тюнинга автомобилей ВАЗ)

Боковое стекло ВАЗ 2109/21099/2114/2115 (87-) Заднее Дверное опускное Левое

Заканчивается

Доставка по Украине

750 грн

680 грн

Купить

Интернет магазин «Авто Ателье»

Стекло правое заднее глухое Ваз 2109 б у.

На складе

Доставка по Украине

200 грн

Купить

«Авторазборка 888» Винница (ВАЗ, ГАЗель, Волга, Таврия, Славута, Daewoo(Lanos, Sens))

Кнопка обогрева заднего стекла Псков ВАЗ 2108 2109 21099 ЗАЗ 1102 1103 1105 (376.3710-04. 04) MRK

На складе

Доставка по Украине

76.50 грн

Купить

CarGrup

Фонари задние на ВАЗ 2109 и ВАЗ 2108

Доставка по Украине

1 300 грн

Купить

AvtoLand

Стекло фонаря заднее правое ВАЗ 2107 (2107-5726075) ERK 2107-5726075

На складе

Доставка по Украине

242.60 грн

Купить

Tachka

Стекло фонаря заднее левое ВАЗ 2107 (Р2107.3716204) ERK Р2107.3716204

На складе

Доставка по Украине

242.60 грн

Купить

Tachka

Стекло заднего фонаря ВАЗ-2107 правое (пр-во Россия)

Доставка по Украине

317 грн

Купить

Интернет-магазин SVPmarket

Стекло заднего фонаря ВАЗ-2107 левое (пр-во Россия)

Доставка по Украине

317 грн

Купить

Интернет-магазин SVPmarket

Стекло заднего фонаря ВАЗ-2107 правое (пр-во ДААЗ)

Доставка по Украине

281 грн

Купить

Интернет-магазин SVPmarket

Стекло заднего фонаря ВАЗ-2106 правое (пр-во ДААЗ)

Доставка по Украине

362 грн

Купить

Интернет-магазин SVPmarket

Почему не горят стоп-сигналы на ваз 2109? простые поломки и простые решения

Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099

Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности — не горят лампы стоп-сигналов (стопы) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114. Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

— Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

Контакты в патроне лампы стоп-сигнала на плате заднего фонаря (патрон для наглядности снят)

— Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

— Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

— Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Дорожки платы заднего фонаря 2108 на стоп-сигнал

— Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099

— Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

Стопы (стоп-сигналы) автомобиля ВАЗ 21083 (21093, 21099), схема подключения

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Х8 (Ш8) (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Х4 (Ш4) внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (Х2) (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (Х9)(большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары. Крепление к кузову рядом с задними фонарями.

«Масса» заднего фонаря автомобилей ВАЗ 2108, 2109, 21099 — если контакт плохой стопы не работают

Проверить наличие тока в элементах цепи можно при помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Процесс замены

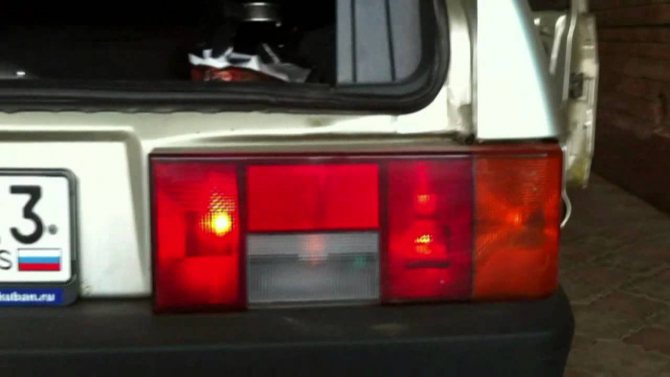

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

• головка на 8;
• удлинитель.

Алгоритм работы таков:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
• Отсоедините штекер питания, который прикрепляется к плате.
• Отворачивайте 4 гайки при помощи ключа.
• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

4 комментария

• Рустем says:
  У меня не работают задние фары на моей «девятке» – подскажите, в чём может быть проблема?

  Виталя Ц. says:

  Самое очевидное – лампы проверь, возможно, они тупо перегорели? Если целы, затык может быть ещё в предохранителях F10 и F11 – их тоже было бы хорошо протестить.

  Рустем says:

  Лампочки просмотрел – целы, я с самого начал догадался их протестировать, здесь всё чисто. Предохранители по вашему совету тоже проверил – с ними всё в порядке, ничего подозрительного. Какие ещё идеи?

• Екатерина says:
  Добрый день. Возьмите контрольную лампу и подключите одним контактом на массу кузова, вторым в разъёмах попробуйте наличие питания на жёлтом проводе в правой фаре и жёлто-чёрном в левой. И посмотрите реле исправности лампочек с кружком, перечёркнутым крестом.

Экскурс в историю

В начале прошлого века первые серийные автомобили имели довольно простую тормозную систему: тормоза имели только задние колеса. С появлением транспорта, все колеса которого имели тормоза, ситуация на дорогах сильно изменилась. Авто с более совершенной тормозной системой имели очень малый по тогдашним меркам тормозной путь . Прибавьте к этому и то, что общее число автомобилей резко возросло, и представьте: как водители могут сигнализировать друг другу о том, что они совершают тормозной маневр? Решение оказалось довольно простым: оснастить весь транспорт стоп-сигналами, которые загорались в тот момент, когда автомобиль начинал сбрасывать скорость. Такие сигналы позволяли другим участникам движения быстро определить, кто начал торможение.

Возможные неисправности стоп-сигналов и их устранение

Относительно неисправностей, связанных с оптикой, можно сказать, что самая популярная проблема — отходят контакты в плате. Чтобы избежать таких проблем, многие автолюбители меняют платы на патроны. Плата в фонарях перегорает с регулярной периодичностью, но выходом из положения может стать модернизация.

Замена происходит без особых осложнений: плату вынуть, на их месте сделать подходящее отверстие для патронов. Затем от общей массы провести контакты. При работе нужно быть осторожным, чтобы не перегорели предохранители. После этого проблем с фарами быть не должно.

Фотогалерея «Замена платы на патроны»

Для более успешной доработки задних фонарей ВАЗ 2115 можно взглянуть на фотографии, предоставленные ниже.

Причины и действия при поломке

Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:

• Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
• Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
• Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
• Поломка датчика заднего хода или обрыв его проводки.
• Перегорание контактов на пленке фар.
• Отсутствие на плате «массы».

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.

Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

• завести ВАЗ 21099 и переключить его на заднюю передачу;
• замкнуть контакты. Задние фонари должны при этом загореться;
• проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;
• удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

• Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
• Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
• Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
• В гнезде, куда устанавливается лампочка стопа, окислились контакты;
• Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

Самодельный прицеп из задней части кузова легкового автомобиля

Рубрика: Легковые прицепы

• ВАЗ 2110;
• ВАЗ 2107;
• Тойота Рав 4;
• Форд Фьюжн;
• ВАЗ 2114;
• ВАЗ 2115;
• Форд Фокус;
• Шевроле Лачетти;
• Лада Гранта;
• Хендай Акцент;
• Рено Логан;
• Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Простые случаи

Главное – вовремя заметить, что стопы отказали, до того, как приключится авария. Наиболее вероятными и, можно сказать, бытовыми будут следующие причины.

• Перегорание лампочки
  . Простой осмотр результатов не даст, внешне она может казаться работоспособной. Берется новая, точно работающая лампа и вкручивается вместо проблемной. Загорелась – причина найдена;
• Окисление контактов непосредственно в патронах. Обнаруживается визуально. Для зачищения лампочка вращается в патроне несколько раз – слой сбивается, стопы загораются. Для гарантии можно выкрутить лампы и пройтись по контактам мелкой наждачкой. В отдельных случаях выявляется безнадежное повреждение контактов; в этом случае потребуется замена самого патрона;

• Окисление контактов
  в проводной колодке, которая надевается на выводы платы (дорожки) блок-фары. Действия аналогичны пункту 2, только проделываются с колодкой: она 3-4 раза снимается и снова надевается. Или контакты зачищаются вручную;
• Перегоревшие дорожки
  . Видны при визуальном обследовании. Выходов 2: купить новую плату и заменить пострадавшую или реставрировать имеющуюся путем напаивания проводка соответствующей толщины на ущербную дорожку;
• Вышел из строя датчик стоп-сигналов (так называемая «лягушка»). В ВАЗ 2109 он находится под тормозной педалью. Для проверки снимаются оба провода с ДСС и закорачиваются напрямую обрезком проволоки. Если при этом стопы заработали, значит, отправляемся в автомагазин за новым датчиком. Если ответной реакции нет, ищем причину дальше. О во всей системе является наиболее уязвимой точкой (кроме, может быть, лампочек). Многие ВАЗовладельцы начинают поиски причины неработающих стоп-сигналов именно с нее.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Почему не работают стопы ВАЗ 21099?

Достаточно часто есть возможность услышать о проблемной ситуации, когда в автомобильном средстве ВАЗ 21099 не работают стопы. Это нельзя назвать мелкой неприятностью, так как водитель с помощью устройства может сигнализировать движущимся автомобилям, что он тормозит. Авто предупреждаются, а также снижают скорость.

Если дефект не устранить, при ДТП компенсируете ремонт участников аварии. Владельцы станут в результате проверки пострадавшей стороной. Такого рода ДТП имеется возможность встретить часто.

Когда не работают стоп сигналы, причин существует огромное множество. Это как самый тривиальный случай, так и самый вдумчивый. О том, как правильно выявить неисправность, устранить ее, стоит прочитать в интернете. Вы сможете тогда узнать, когда ваш автомобиль работает правильно. Информация станет актуальной для многих водителей.

Дефекты электрики

Когда неисправна работа стоп сигналов, нужно подумать на электрику. Чинить поломки в системе не любят автомобилисты, но, когда ситуация уже произошла, нужно заняться проводами. Из самых главных процедур следует отметить:

1. Предохранитель. Часто перегорает предохранитель стоп сигналов. Монтажный блок обычно встраивается за капотом у руля. Перегоревший элемент заменяется, а если целый, возвращается обратно.
2. Проверяется цепь в транспортном средстве. Провода должны проходить визуальный осмотр. Нужно детально посмотреть на соединение, контакты. Начинается процедура с плюса, переходит на монтажный блок. Только после прозвона по одной из схем мастер возвращается к минусу. При правильном проведении процедуры, свет вернётся. Дабы произвести работу правильно, нужно узнать схему стоп сигналов на ВАЗ 21099.
3. Проводится проверка тормозов для установления правильности хода произведенных работ. Процедура идет при помощи контрольной лампы, которая выходом подсоединяется к текущим элементам, а вторым замыкает. Можно кинуть провод на аккумуляторный плюс. Проводки должны заменяться, контакты защищаться, если не горят стоп сигналы на инжекторе.

Необходимо подумать, что причиной выхода из строя могут служить сразу несколько поломок. Это выявляется постепенно и может на долгий период продлить ремонтные процессы. А когда нет нужных знаний, то процедура проходит еще хуже.

После проведённого, когда система не работает, нужно посмотреть на монтажный блок предохранителей. Проверяется он полностью, потому что неизвестно, в каком месте датчик покажет неисправность. Если Вы самостоятельно можете устранить все проблемы с электрикой, то нужно работать.

Если же Вы не уверены в своих силах, то лучше отправиться на станцию техобслуживания. Это позволит не беспокоиться ни о чём и провести процедуру качественно и с необходимой скоростью. Ведь очень часто, когда Вы доверяете профессионалам, то тратите меньше средств на восстановление. Продумывайте все операции и следите за состоянием автомобиля.

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

1. Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
2. Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Замена стоп сигнала Toyota Porte. Лучше официального, сделай сам!

Полезная информация по Toyota Porte:

Замена защиты картера Toyota Porte
Схема реле поворотов Toyota Porte
Снятие впускного коллектора Toyota Porte
Все о Toyota Porte

Где находится реле стартера на Toyota Porte 2016 года?

Где находится реле стартера на Toyota Porte? Реле стартера находится в блоке предохранителей Toyota Porte. Это маленький черный прямоугольник. Там же можно найти предохранитель реле стартера.

Как подключить реле звукового сигнала на Toyota Porte 2011?

Инструкции по установке автомобильного звукового сигнала и проводке реле. Итак, вы просто помните фактические сигнальные провода, которые задействуют контакт внутри реле, заземление уже подключено, а затем идет к плюсу на аккумуляторе.

Инструкции по установке автомобильного звукового сигнала и проводке реле

Вам нужно заземлить реле на Toyota Porte 2006?

Один провод, который выходит из коробки реле, является проводом заземления. Эта важная часть электрической системы предотвращает скачки напряжения и предотвращает короткое замыкание реле и всей системы вашего грузовика. Поскольку заземляющий провод должен быть прикреплен к металлу, например, к корпусу, заранее осмотрите участок.

Есть ли предохранитель для звукового сигнала?

Звуковой сигнал работает от электроэнергии и, как и любая другая электрически зависимая деталь, имеет предохранитель. Если предохранитель перегорел, вам просто нужно заменить его. Современные автомобильные предохранители имеют вид вилки, и если провод между ними оборван, значит, вы нашли свою проблему.

Как отключить сигнализацию на Toyota Porte 2009 года выпуска?

Как починить сигнализацию Toyota Porte, которая продолжает срабатывать без причины Вы можете увидеть, что все в порядке, очень просто, просто нажмите здесь большим пальцем, нажмите вниз и разъедините ее. И тогда это предотвратит срабатывание будильника.

Нужно ли подключать Toyota Porte?

Это потому, что он не мог работать в полностью электрическом режиме какое-то время. Его электродвигатель просто позволил бензиновому двигателю работать более эффективно, поэтому он потреблял меньше бензина и увеличивал общий расход автомобиля на галлон.

Как работает 3-контактное реле?

Реле представляет собой электромеханическое устройство, которое позволяет оператору осуществлять выбор переключения. Обычно включается переключатель, который включает электромагнит в реле. Этот электромагнит замыкает контакты, питающие мигалку и цепь освещения. Можно выбрать левую, правую или обе стороны.

Как узнать, что реле звукового сигнала неисправно?

Закороченное или неисправное реле может привести к тому, что компонент будет издавать щелкающий звук при нажатии кнопки капота. Звук щелчка может быть признаком внутренней неисправности реле, а также может привести к непригодности звукового сигнала.

Сколько стоит реле звукового сигнала на Toyota Porte 2013 года?

Средняя стоимость замены реле звукового сигнала составляет от 52 до 60 долларов. Стоимость рабочей силы оценивается от 31 до 39 долларов США.а запчасти стоят 20 долларов. Этот диапазон не включает налоги и сборы, а также не учитывает ваш конкретный автомобиль или уникальное местоположение.

Сколько стоит реле предохранителей на Toyota Porte 2012?

Средняя стоимость замены реле стартера составляет от 63 до 71 доллара США. Стоимость рабочей силы оценивается от 30 до 37 долларов, а стоимость запчастей — 34 доллара. Этот диапазон не включает налоги и сборы, а также не учитывает ваш конкретный автомобиль или уникальное местоположение.

Оставить комментарий

Абердин Дмитращук

Да, эти платы стоят на Ладе, ненадежная такая штука. Припаял проводку от платы к лампочке на 2104, а то контакт пропадает в любой момент. Особенно неприятно на стоп-сигналах.

Эррол

Блин, зачем вы все меняете лампочку на правой фаре. Поменяли бы слева.

Мосье Мария

Багажник не показал

Кера

вообще у меня нет реле управления освещением ламп на ваз 2109 как искать обрыв в блоке

Уинстон

Ксенон в задний ход уже 4 года! И я не беспокоюсь!

Казань

Вы так долго говорите, что ничего не понятно.

Обсуждение Замена стоп-сигнала Toyota Porte

Пол

да, а если включить заднюю передачу на грязном участке (например, на перекрестке неразбериха и надо повернуть назад), то вам тыл ослепишь так еще и аварийную ситуацию создашь…   так что пользуйтесь тем, что поставили люди предусмотрев все и прежде всего все нюансы безопасности передвижения…    А сами лохи верят тому, что рекламируют продается (как этот) реально стоит… Ну а если очень хочется яркого света сзади, то поставь дополнительный фонарик с принудительным включением на кнопку на панели и будет тебе)!!! но дурачиться и верить, что она и есть счастье зась.
