Задиры в цилиндрах — причины и способы ремонта

При износе цилиндропоршневой группы наступают негативные изменения в работе двигателя. Он начинает терять мощность, динамику, падает компрессия в цилиндрах и давление в системе смазки. Вырастает расход топлива и угар моторного масла, что требует ремонта двигателя.

При разборке двигателя на зеркале цилиндров и теле поршней можно заметить следы задиров, о причинах их появления и возможности ремонта, мы постараемся разобраться в этой статье.

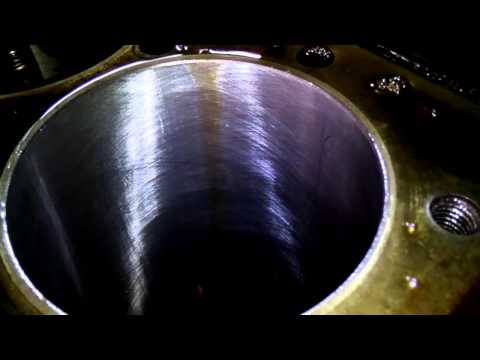

На фото: задиры в цилиндре

Задиры могут иметь как механическую, так и температурную природу своего появления.

Причины задиров на теле цилиндров:

• Механические повреждения;

• Температурный перегрев деталей;

• Малый уровень масла в поддоне двигателя;

• Несоблюдение технических условий при проведении расточки блока цилиндров;

• Неправильный подбор поршней при сборке двигателя.

Механические повреждения

Современные моторы «задушены» экологическими нормами, для сохранения окружающей среды от выделяемых ими вредных выбросов. Это в свою очередь, заставляет производителей двигателей изобретать различные приспособления, чтобы моторы соответствовали нормам экологии.

Один из таких приборов в автомобиле, это катализатор, служащий для догорания несгоревшего топлива в цилиндрах. Внутри прибора находится кристаллическая решетка из керамики, либо другого материала. При использовании низкооктанового или низкосортного бензина, решетка начинает разрушаться, что приводит к ее оплавлению или раскрашиванию.

Разрушенный катализатор

В свою очередь, современные двигатели (большая их часть) оснащены клапаном EGR, в одну из задач которого входит направлять часть выхлопных газов обратно в пусковую систему. При заборе газов клапан захватывает пыль и мелкие частицы от разрушенной керамической решетки катализатора и подает это во входной тракт двигателя.

Подобный микс с топливом и мелкими частицами керамики выполняет роль абразива, вызывая интенсивный износ цилиндропоршневой группы, приводя к задирам на зеркале цилиндров и теле поршней.

Задир может быть вызван и при попадании на тело цилиндра частиц нагара, воды или любых твердых частиц.

Температурный перегрев

При проблемах с системой охлаждения, когда повышается температурный режим, могут также появиться задиры в поршневой группе. Особенно подвержены крайние цилиндры блока, где по краям узкий проход для охлаждающей жидкости, а также на моторах, где нет прохода жидкости между цилиндрами внутри блока.

Задиры в цилиндре двигателя 2.0 G4KD Hyundai ix35

Недостаточный уровень масла

Появление задиров в поршневой группе может быть вызвано и низким уровнем масла в поддоне двигателя. Это объясняется тем, что не полностью создается «облако» масляного тумана в цилиндре из-за нехватки масла, что ведет к увеличению температуры в паре трения цилинд-поршень и появлению задиров.

Низкое качество масла или несоответствие его рекомендуемой вязкости приводит к закоксовыванию поршневых колец и как следствие, образованию рисок и задиров.

Грубая расточка блока цилиндров

При несоблюдении выдерживания необходимых зазоров между зеркалом цилиндра и поршнем, после сборки и запуска двигателя могут появиться задиры. Это вызвано тем, что после прогрева двигателя юбка поршня расширяется и начинает задевать зеркало цилиндра всей своей плоскостью, из-за малой величины зазора на расширение.

Неправильный подбор поршней для сборки мотора

Подобная ситуация может возникнуть и при замене поршней, когда приобретена неправильная группа поршней и поршневых пальцев, из-за неопытности автовладельца, выполняющего самостоятельный ремонт двигателя.

На фото: поршень в цилиндре

При установке тугого поршневого пальца изменяется конфигурация поршня (он по сути деформируется), что отразится после сборки двигателя. После запуска и нагрева мотора, поршня нагреются и начнут задевать за стенки цилиндров увеличенным местом контакта, за счет их деформации. В подобных случаях двигатель вообще может заклинить, что приведет к повторному и более дорогостоящему его ремонту либо замене.

Неисправность может быть вызвана и недостаточным зазором в замках колец, а также при сильном износе или поломке поршневых колец.

Способы ремонта

В зависимости от того, где появились задиры, на теле поршней или зеркале цилиндров, производится либо расточка цилиндров, либо их гильзование с установкой ремонтных поршней.

Расточка блока цилиндров

Если же после обмера и осмотра цилиндров, они удовлетворяют всем требованиям заводских допусков, то производится только замена поршней, пальцев и поршневых колец.

Новые поршни и пальцы

В случаях, когда неисправность связана с перегревом, производится ревизия и ремонт системы охлаждения с заменой изношенных элементов, таких как радиатор, помпа, термостат.

При проблемах с катализатором, его заменяют или удаляют сам катализатор и устанавливают обманку, имитирующую его работу. Клапан ЕГР, при его сильном износе также заменяют или ставят специальные заглушки, для исключения его негативной работы из системы впуска.

Еще пару слов

Из вышеизложенного материала напрашивается вывод. Всегда своевременно заменяйте моторное масло, предписанное производителем и следите за его уровнем при эксплуатации. Не допускайте повышения температуры охлаждающей жидкости, что приведет в итоге к сложному и дорогостоящему ремонту силового агрегата.

Для продления работы катализатора используйте только неэтилированный бензин и не допускайте «перелива» форсунок, что также опасно для решетки катализатора.

В случае необходимости ремонта мотора, отдавайте предпочтение проверенным автосервисам, где работают опытные мотористы и есть все необходимое оборудование для ремонта.

После ремонта двигателя рекомендуется эксплуатировать его в режиме обкатки, не допуская больших нагрузок, особенно при непрогретом двигателе.

Приемка блока цилиндров в ремонт / Авторские статьи / Блог / Механика

Мы продолжаем серию материалов об особенностях приемки в ремонт тех или иных деталей. Предыдущая статья была о приемке коленчатого вала, а сегодня расскажем о приемке блока цилиндров.

Как и предыдущий, данный материал продублирован в форме видеоинструкции, с которой можно ознакомиться на канале компании «Механика»:

Сдаем блок цилиндров на ремонт

Приемка состоит из трех этапов: выяснения деталей у клиента, внешнего осмотра блока и измерений. Все три этапа настоятельно рекомендуется проводить в присутствии клиента и все выявленные нюансы ему демонстрировать, чтобы впоследствии не возникало разногласий в оценке состояния блока при поступлении в ремонт.

Устная беседа с владельцем БЦ

Только клиент знает предысторию блока, и задача приемщика — по максимуму эту историю узнать. Это может иметь значение как при планировании работ, так и при дальнейшем общении с заказчиком.

Основные вопросы, на которые желательно получить ответы:

• что было с автомобилем, с которого снят двигатель (не очень критичный пункт, но если это было ДТП, в результате которого двигатель был зажат меж двух КамАЗ-ов — это теоретически может как-то повлиять и на геометрию блока;
• по какой причине производится ремонт двигателя — были ли это априори проблемы с блоком и ЦПГ, или в блок полезли профилактически, т.  к. «все равно уже разобрали»;
• были ли какие-то чрезвычайные обстоятельства, или речь только о естественном износе;
• наблюдалась ли эмульсия в системе охлаждения или в системе смазки;
• не было ли перегрева;
• не было ли масляного голодания.

Понятно, что нет смысла пытать заказчика, если он по какой-то причине не хочет отвечать, но как минимум озвучить вопросы стоит.

Внешний осмотр блока цилиндров

• Наличие возможных повреждений – пробои, трещины, сломанные патрубки, шпильки, датчики и т.д.
• Модель и номер двигателя (если предусмотрены).
• Наличие лишних элементов.

На блоке цилиндров не должно быть лишних датчиков, кронштейнов и прочего — всего, что может представлять собой помехи при установке блока цилиндров на станок, а также в ходе ремонта может пострадать и послужить причиной дальнейших претензий клиента. Все обнаруженные лишние элементы в идеале должен снять сам клиент, или как минимум — сняты они должны быть в его присутствии. Варианты типа «снять не удается, так как болт крепления требует высверливания» должны быть как минимум зафиксированы в заказ-наряде, а в идеале — оформлены дополнительной строкой в перечне работ.



фото: помпа на блоке цилиндров

Блок цилиндров сдали в ремонт с установленным  и датчиком детонации (обведен красным) и насосом  ОЖ (судя по состоянию — новым). Если датчик детонации можно повредить просто в ходе манипуляций с блоком, то в помпу еще и налетит металлической стружки при  механической обработке блока.

Плоскость сопряжения блока с головкой блока цилиндров

Плоскость сопряжения блока с головкой блока цилиндров проверяем на предмет забоев, прогаров или коррозии.



фото: плоскость сопряжения блока с головкой блока цилиндров

На данном блоке плоскость сопряжения с ГБЦ не имеет нареканий. Увы, так бывает не всегда.

Проверяем каналы системы охлаждения БЦ

Наличие следов эмульсии или следов коррозии говорит о том, что блок какое-то время эксплуатировался на охлаждающей жидкости с примесями, или на охлаждающей жидкости низкого качества (приводящей к коррозии), или даже просто на воде. Это сказывается на температурном режиме двигателя, и также должно быть отражено в заказ-наряде. Это может являться признаками перегрева двигателя, поэтому в таком случае необходимо предложить клиенту произвести опрессовку рубашки охлаждения блока цилиндров. Если клиент от опрессовки отказывается, факт отказа следует зафиксировать в заказ-наряде.

Целостность мест крепления стартера, коробки передач и т. д.

Обязательно надо тщательно осмотреть и сами эти места, и их окрестности — на предмет трещин, следов ударов или следов сварки — в первую очередь ради отсутствия последующих разногласий о состоянии блока, принятого в ремонт. Счастлив тот мастер, который после ремонта не слышал от клиента фраз «а я вот вам целый блок приносил, а вы сломали». Жаль, количестиво таких счастливых мастеров постоянно снижается.

Опоры коленчатого вала в блоке цилиндров

Надо проверить наличие следов перегрева (цветов побежалости) в блоке цилиндров, следов проворота вкладышей, повреждения резьбовых отверстий.



фото: постель коленчатого вала в блоке цилиндров

Здесь также приведен пример постели коленчатого вала без нареканий по состоянию



фото: побежалость опоры коленчатого вала

А вот так выглядит опора коленчатого вала со следами перегрева

Состояние поверхностей под упорные полукольца

Как правило, достаточно визуального осмотра, чтобы понять, требуют они ремонта, или нет.



фото: упорные полукольца

Так выглядит поверхность под упорное полукольцо, не требующая ремонта

фото: упорные полукольца поврежденные

А так выглядит поверхность, поврежденная из-за проворота упорных полуколец. Здесь потребуется ее восстановление.

Тщательный осмотр каждого цилиндра

Проводится на предмет рисок, задиров и других повреждений. Здесь же оценивается состояние сетки хона. Это косвенный признак, свидетельствующий о степени износа. Высота рисок хона составляет 3-7 мкм, и если хон уже не виден — это говорит о том, что износ превысил данную величину.





Состояние хона традиционно довольно сложно зафиксировать на фото, но здесь с ним все неплохо

Измерения

Оценка состояния плоскости сопряжения с головкой блока цилиндров.

Проводится с помощью лекальной линейки. Даже если сомнений в состоянии линейки нет — все же после того, как оценено состояние плоскости настоятельно рекомендуется линейку перевернуть другой стороной и повторить оценку. Если найденные дефекты (или их отсутствие) совпадают — можно считать измерение проведенным корректно. Такая перестраховка почти ничего не «стоит» с точки зрения затрат времени, зато позволяет гарантировать точность измерения.

Износ цилиндров

Это измерение проводится с помощью нутромера. Он выставляется по номинальному диаметру цилиндра. В идеальном случае это делается с помощью размерного кольца. На практике же, при огромном количестве принимаемых в ремонт двигателей, вполне может не оказаться размерного кольца именно под конкретный диаметр. В этом случае допустимо выставлять нутромер по микрометру. Для этого на микрометре выставляют необходимый размер и фиксируют, как показано на фото. Далее от микрометра настраивают нутромер:



фото: настройка инструмента при ремонте БЦ

Цилиндры измеряются по двум взаимно перпендикулярным направлениям (параллельно оси коленчатого вала и перпендикулярно оси коленчатого вала. Износ, как правило, более выражен в направлении перпендикулярном оси коленчатого вала, т.к. в этом направлении происходит перекладка поршня. По вертикали максимальный износ обычно приходится на верхнюю часть цилиндра, на ВМТ первого компрессионного кольца.



фото: износ стенок цилиндров

Область максимального износа обозначена красной стрелкой. По итогам этих измерений понятно, в какой размер возможно расточить блок цилиндров — это фактически формирует объем работ по расточке.

Геометрия постели коленчатого вала

Для этой проверки нутромер выставляется по номинальному размеру опоры коленчатого вала, и все опоры последовательно измеряются. Для измерения крышки коренных опор устанавливаются на свои места и затягиваются штатным моментом затяжки.

Важно измерить как износ как вертикальном, так и в горизонтальном направлении. По итогам измерений будет понятно, требуется ли проточка постели коленчатого вала, или они в приемлемом состоянии. В идеальном случае, конечно, желательно проверить и соосность опор, но это уже не так просто. В то же время наработанная практика показывает, что при приемлемом износе опор с соосностью проблем нет, а если износ уже требует расточки — то восстановление соосности автоматически обеспечивается технологией ремонта.

При износе более 0.2 мм постель коренные опоры невозможно восстановить методом расточки без существенного смещения оси коленчатого вала –  об этом надо сообщить клиенту и предложить восстановление методом напыления, без гарантии. Подробнее о методах восстановления постели коленчатого вала рассказано здесь:https://mechanika.ru/blog/avtorskie-stati/avtorskie-stati_112.html
