Ходовая часть ваз 2106 – ремонт ходовой своими руками, установка двойного стабилизатора

Содержание

ВАЗ 2106 элементы передней подвески

Передняя подвеска ВАЗ 2106 - схема название деталей
  • 1 – подшипники ступицы;
  • 2 – колпак ступицы;
  • 3 – гайка;
  • 4 – цапфа поворотного кулака;
  • 5 – манжета;
  • 6 – ступица;
  • 7 – тормозной диск;
  • 8 – защитный чехол верхнего шарового пальца;
  • 9 – верхний шаровой палец;
  • 10 – подшипник (вкладыш) верхней опоры;
  • 11 – верхний рычаг;
  • 12 – буфер хода сжатия;
  • 13 – изолирующая прокладка пружины;
  • 14 – амортизатор;
  • 15 – подушка крепления амортизатора;
  • 16 – ось верхнего рычага;
  • 17 – резиновая втулка шарнира;
  • 18 – наружная втулка шарнира;
  • 19 – регулировочные шайбы;
  • 20 – поперечина подвески;
  • 21 – подушка штанги стабилизатора;
  • 22 – штанга стабилизатора;
  • 23 – ось нижнего рычага;
  • 24 – нижний рычаг;
  • 25 – обойма крепления штанги стабилизатора;
  • 26 – пружина;
  • 27 – резиновая втулка пружины амортизатора;
  • 28 – нижняя опорная чашка пружины;
  • 29 – поворотный кулак;
  • 30 – вкладыш обоймы нижнего шарового пальца;
  • 31 – подшипник нижней опоры;
  • 32 – нижний шаровой палец.

Передняя подвеска независимая, двухрычажная, с винтовой цилиндрической пружиной, телескопическим гидравлическим амортизатором и стабилизатором поперечной устойчивости.

Ось нижних рычагов закреплена двумя болтами на поперечине, которая в свою очередь крепится к передним лонжеронам. Между осью и поперечиной установлены два пакета дистанционных шайб и регулировочных прокладок, задающие углы продольного и поперечного наклона оси поворота переднего колеса.

Осью верхних рычагов служит болт, проходящий сквозь стойку брызговика. Рычаги на осях поворачиваются на резинометаллических шарнирах. К рычагам на шаровых шарнирах крепится поворотный кулак. На цапфе поворотного кулака на двух роликовых конических подшипниках установлена ступица колеса с тормозным диском. Гайка крепления ступицы правого колеса с левой резьбой и имеет маркировку в виде точек на торце.

Пружины передней подвески – цилиндрического типа, верхним концом через опорную чашку с резиновой прокладкой упираются в стойку брызговика, а нижним – в опорную чашку нижнего рычага.

Амортизаторы расположены внутри пружин и крепятся штоком к кузову через резиновые подушки, а проушиной корпуса – к нижнему рычагу через резинометаллический шарнир.

Стабилизатор поперечной устойчивости (торсион из пружинной стали) предназначен для уменьшения бокового крена автомобиля при поворотах. Он крепится через резиновые подушки центральной частью к передним лонжеронам кузова, а концами – к нижним рычагам подвески.

ovaze.ru

Ходовая автомобиля Ваз 2106

Ходовая автомобиля ваз 2106 состоит из передней подвески и задней. Передняя подвеска независимая, двух рычажная, с каждой стороны по два рычага. Верхний и нижний рычаги соединены с поворотным кулаком при помощи верхнего и нижнего шарового шарнира. Крепление шаровых шарниров осуществляется по средством болтов, по три штуки на каждый. Шаровые опоры являются съемными элементами и взаимозаменямы с обеих сторон. Так же передняя подвеска состоит из пружины и телескопического амортизатора. Поперечная устойчивость элементов передней ходовой осуществляется с помощью стабилизатора поперечной устойчивости.

В целом, ходовая автомобиля ваз 2106 является мягкой и приспособлена не только для движения по ровным участкам дороги, а так же для движения по пересеченной местности.

Верхний рычаг подвески крепится к стойке кузова, а нижний рычаг непосредственно к поперечине подвески, которая в свою очередь прикреплена к лонжеронам кузова с помощью болтов. Верхний шток амортизатора пропущен через отверстие в чашке стакана передка кузова и закреплен с помощью болта, а нижний конец к нижнему рычагу. Аналогично и пружина, только она не крепится, а упирается верхним концом в чашку стакана передка кузова, а нижним концом в чашку нижнего рычага.

Задняя подвеска автомобиля ваз 2106 является зависимой и состоит из балки заднего моста, пружины и амортизатора, реактивных штанг, поперечной штанги. Крепление заднего моста к кузову атвомобиля осуществляется по средством реактивынх тяг, который через метало-резиновые втулки сажаются на болты и крепятся к кузову. Поперечная штанга необходима для удержания кузова от боковых смещений. Продольные тяги служат для передачи толкающих и тормозных усилий от ведущих колес в процессе движения автомобиля. Одним словом при движение вперед, задний мост тянет назад, а продольный штанги забирают на себя эту силу.

Пружины крепятся одним концом упираясь, через пластиковую прокладку, в чашку балки заднего моста, а верхним концом, через резиновую прокладку, в опорную чашку кузова автомобиля. В качестве гасящих устройств выступают гидравлические амортизаторы, как правило неразборные.

Ремонт ходовой автомобиля ваз 2106 не представляет из себя ничего сложного, не требует наличия специального оборудования и легко выполняется в домашних условиях своими руками.

remladavaz.ru

схема, устройство, ремонт рычагов, инструкции с фото и видео

Самым нагруженным элементом автомобиля ВАЗ 2107 является передняя подвеска. Действительно, она берёт на себя практически все механические нагрузки, возникающие во время движения. По этой причине важно обращать тщательное внимание на этот узел, своевременно проводить ремонт и дорабатывать его, по мере возможности устанавливая более прочные и функциональные элементы.

Назначение и устройство передней подвески

Подвеской принято называть систему механизмов, обеспечивающих упругую связь между шасси и колёсами автомобиля. Основное предназначение узла — снижать интенсивность вибраций, ударов и толчков, возникающих при движении. Динамические нагрузки машина испытывает постоянно, особенно во время передвижения по дорогам низкого качества и при перевозке грузов, т. е. в экстремальных условиях.

Именно спереди подвеска чаще всего принимает на себя удары и толчки. По праву она является самой нагруженной частью всего автомобиля. На «семёрке» передняя подвеска сделана лучше и надёжнее, чем задняя — производитель, безусловно, принял во внимание высокую загруженность узла, но это не единственная причина. На заднеприводных автомобилях передняя подвеска имеет меньше деталей, чем задняя, поэтому её устройство менее затратно.

Схема передней подвески на ВАЗ 2107 включает важные детали, без которых плавное передвижение машины было бы невозможным.

  1. Стабилизатор или балка поперечной устойчивости.Стабилизатор поперечной устойчивости
    Стабилизатор поперечной устойчивости

    Стабилизатор поперечной устойчивости при поворотах перераспределяет нагрузку на колёса и удерживает автомобиль параллельно дороге

  2. Двухрычажная подвеска — главный узел ходовой спереди, состоящий из верхнего и нижнего независимого рычага. Один из них фиксируется длинным болтом через стойку брызговика, другой — крепится болтами к поперечине подвески.Двухрычажная подвескаДвухрычажная подвеска

    Верхний рычаг (поз. 1) крепится к стойке брызговика, а нижний — к поперечине подвески

  3. Шаровые опоры — соединяются со ступицами колёс через системы поворотного кулака с цапфой.
  4. Ступицы колёс.
  5. Сайлентблоки или втулки — предназначены для свободного хода рычагов. Они имеют упругий полиуретановый (резиновый) вкладыш, значительно смягчающий удары подвески.Сайлентблок
    Сайлентблок

    Сайлентблок служит для смягчения ударов, передаваемых элементами передней подвески

  6. Амортизационная система — включает пружины, чашки, гидроамортизаторы. На моделях ВАЗ 2107 последних годов выпуска и на тюнингованных «семёрках» применяются стойки.

Читайте о ремонте передних пружин: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/kakie-pruzhiny-luchshe-postavit-na-vaz-2107.html

Передняя балка

В задачи передней балки входит стабилизация машины, проходящей повороты. Как известно, при манёвре возникает центробежная сила, которая может стать причиной опрокидывания автомобиля. Чтобы этого не было, конструкторы придумали балку поперечной устойчивости.

Основное назначение детали — скручивать с помощью торсионного упругого элемента противоположные колёса ВАЗ 2107. Крепится стабилизатор с помощью хомутов и вращающихся резиновых втулок прямо к кузову. С элементами подвески штанга соединяется через двойные рычаги и амортизаторные стойки или, как их ещё называют, косточки.

Рычаги

Передние рычаги являются направляющими компонентами ходовой части ВАЗ 2107. Они обеспечивают гибкое соединение и передачу колебаний на кузов.

Рычаги непосредственно связаны с колёсами и кузовом машины. Принято различать оба рычага подвески «семёрки», так как их замена и ремонт проводится по-разному:

  • верхние рычаги крепятся на болтах, снимать их легче;
  • нижние рычаги привинчиваются к поперечине, соединённой с лонжероном, связаны они ещё с шаровой опорой и пружиной — их замена несколько сложнее.
Верхние и нижние рычагиВерхние и нижние рычаги

Верхние и нижние рычаги непосредственно связаны с колёсами и кузовом машины

Узнайте больше о ремонте нижнего рычага передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Стойка амортизатора передняя

Владельцы ВАЗ 2107 узнали о существовании стоек, когда появилась модель ВАЗ 2108. Производитель с этого времени стал постепенно устанавливать новые механизмы и на «семёрки». Кроме того, стойки были облюбованы специалистами, проводящими модернизацию классического автомобиля.

Стойка амортизатора передняяСтойка амортизатора передняя

Передняя стойка амортизатора штатно устанавливалась на последние модели ВАЗ 2107

Стойка является частью амортизационной системы, в задачи которой входит гасить вертикальные колебания кузова, принимая на себя часть ударов. От технического состояния стойки зависит устойчивость машины на дороге.

Передняя стойка амортизатора включает несколько отдельных элементов:

  • стакан или верхнюю упорную чашку с подшипником. Принимает нагрузку от амортизатора и рассеивает его по всему корпусу. Это самое прочное место стойки, в которое упирается верхняя часть амортизатора. Фиксируется стакан довольно сложно, состоит из особого упорного подшипника, гаек и шайб;
    Стакан амортизатора
    Стакан амортизатора

    Стакан амортизатора принимает ударную нагрузку и рассеивает её по корпусу

  • амортизатор. Представляет собой двухкамерный цилиндр, по которому передвигается поршень. Внутри ёмкость заполняется газом или жидкостью. Таким образом, рабочий состав циркулирует по двум камерам. Первоочередная задача амортизатора — гасить вибрации, исходящие от пружины. Это происходит за счёт повышения давления жидкости в цилиндрах. Кроме того, предусмотрены клапаны, снижающие давление, когда это нужно. Располагаются они непосредственно на поршне;
  • пружину. Это ключевой элемент стойки, призванный устранять вибрационные дорожные огрехи. Даже передвигаясь по бездорожью, можно практически не ощущать ударов и толчков в салоне благодаря пружине стойки. Очевидно, что металл пружины должен быть максимально упругим. Сталь подбирают тщательно, учитывая общую массу автомобиля и его предназначение. Одной стороной своей пружина упирается в стакан, другой — в кузов через резиновую проставку.

Подробнее о ходовой части ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/hodovaya-chast-vaz-2107.html

Шаровая опора

Шаровая опора — это элемент передней подвески, обеспечивающий довольно жёсткое крепление нижних рычагов к ступице машины. С этими шарнирами автомобиль на дороге способен обеспечить ровное движение и необходимые манёвры. Кроме того, благодаря этим деталям водитель легко управляет колёсами.

Шаровая опораШаровая опора

Шаровая опора обеспечивает жёсткое крепление рычагов к ступице машины

Состоит шаровая опора из пальца с шаром, резьбы и корпуса с выемкой. На пальце предусмотрен защитный пыльник, который является важной частью элемента. Регулярная проверка пыльников шаровых водителем позволяет избежать поломок — как только на этом защитном элементе обнаруживается трещина, надо срочно осматривать шарнир.

Вспоминаю, как я первый раз в жизни менял шаровые. Это произошло неожиданно — поехал в село к другу. Ожидалась увлекательная рыбалка. На пути к озеру пришлось резко затормозить и повернуть руль. Раздался хруст, потом стук, машину стало тянуть влево. «Шаровая полетела» — с видом знатока произнёс Толя (мой товарищ). Действительно, когда подняли машину на домкрат, оказалось, что «яблочко» выскочило из гнезда — это какой силы должен был быть удар! Видимо, шаровая до этого тоже подвергалась сильным нагрузкам — я часто выезжал на грунтовку, да и не жалел «семёрку», порой ездил по полю, камням и ямам. Толя пешком отправился за новыми шарнирами. Поломанную деталь заменили на месте, вторую я после установил у себя в гараже. Рыбалка не удалась.

Ступица

Ступица находится в центре конструкции передней подвески и представляет собой округлую деталь, связанную с валом. Она имеет подшипник, модель и прочность которого зависит от поставленных конструкторских задач.

Ступица передней подвескиСтупица передней подвески

Ступица передней подвески имеет специальный ступичный подшипник

Таким образом, ступица состоит из корпуса, металлических шпилек для колёс, подшипников и датчиков (устанавливаются не на все модели).

Поворотный кулак является важной частью ступицы, ведь благодаря этому компоненту с ней интегрируется вся передняя подвеска. Фиксируется элемент с помощью шарниров к ступице, рулевым наконечникам и стойке.

Схема элементов ступицыСхема элементов ступицы

Поворотный кулак играет важную роль, связывая ступицу с подвеской

Неисправности передней подвески

Неполадки с подвеской ВАЗ 2107 возникают из-за плохих дорог. Первым делом страдают шаровые опоры, затем выходят из строя стойки и другие элементы амортизационной системы.

Стук

Довольно часто владельцы «семёрки» жалуются на стук при езде со скоростью 20–40 км/ч. Затем по мере ускорения глухой звук исчезает. Район шума — передняя подвеска.

Первым делом рекомендуется поставить машину на подъёмник и проверить, как работают шаровые, амортизаторы, сайлентблоки. Возможно, что вырабатываются подшипники ступицы.

Опытные владельцы ВАЗ 2107 утверждают, что стук на малой скорости, исчезающий по мере ускорения, связан с амортизаторами. Они получают вертикальный удар снизу, когда движение машины слабое. На высокой скорости автомобиль выравнивается, стуки исчезают.

Подробная инструкция действий водителя, заметившего стук, приведена ниже.

  1. Осмотреть бардачок, элементы щитка приборов и другие детали салона, которые могут стучать. Проверить стоит также защиту двигателя и некоторые детали под капотом — может, что-то ослабло.
  2. Если всё в порядке, надо переходить к проверке подвески.
  3. Первым делом надо проконтролировать состояние сайлентблоков — резиновые втулки на обоих рычагах проверить обязательно. Стучат втулки, как правило, при трогании с места или резком торможении. Проблема устраняется затяжкой болтов и гаек или заменой элементов.
  4. Диагностировать опорный подшипник амортизационной стойки. Многие делают так: открывают капот, ставят одну руку на опорный подшипник, другой качают машину. Если элемент выработался, сразу почувствуются толчки и стуки.Проверка опорного подшипника амортизационной стойкиПроверка опорного подшипника амортизационной стойки

    Для проверки опорного подшипника амортизационной стойки надо положить руку сверху и проверить наличие вибрации при раскачивании автомобиля

  5. Осмотреть шаровые опоры. Стук этих элементов характеризуется металлическим глухим звуком, его надо научиться определять на слух. Чтобы не снимать шарниры, но удостовериться, что они неисправны, поступают так: автомобиль загоняют на яму, разгружают переднюю подвеску, снимают колесо и вставляют между корпусом верхней опоры и цапфой ломик. Монтировку покачивают вниз/вверх, проверяя люфт шарового пальца.Проверка шаровой опорыПроверка шаровой опоры

    Проверку шаровой опоры можно провести и без демонтажа элементов, вставив монтировку и проверив люфт пальца шаровой опоры

  6. Проверить стойки. Они могут начать стучать из-за слабого крепления. Возможно также, что износились втулки амортизатора. Шуметь может и стойка, если она пробита и подтекает — это легко определить по следам жидкости на её корпусе.
Видео: что стучит в передней подвеске

Машину тянет в сторону

Если машину начинает тянуть в сторону, возможно, деформирован поворотный кулак или рычаг подвески. На старых автомобилях ВАЗ 2107 не исключена потеря упругости пружины стойки.

В основном, если машину тянет в сторону, это бывает связано с тормозными колодками, люфтом рулевой и другими сторонними причинами, не относящимися к подвеске. Поэтому рекомендуется действовать методом исключения, а уже потом тестировать подвеску.

Гул при поворотах

Гул при поворотах происходит вследствие износа подшипника ступицы. Характер шума таков: наблюдается с одной стороны, появляется до скорости 40 км/ч, после исчезает.

Вот как надо проверять ступичный подшипник на люфт.

  1. Вывесить переднее колесо на домкрате.
  2. Взяться за верхнюю и нижнюю часть колеса руками, начать качать его от себя/к себе.Проверка ступичного подшипникаПроверка ступичного подшипника

    Для проверка ступичного подшипника нужно взяться за колесо обеими руками и начать качать его от себя/к себе

  3. Если наблюдается люфт или стук, значит, подшипник надо менять.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

  1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
  2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.Проседание пружин подвескиПроседание пружин подвески

    При постоянной интенсивной нагрузке пружины передней подвески могут потерять свою упругость и просесть

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

  1. Подъёмником.
  2. Набором различных ключей, включая баллонный.
  3. Монтировкой.
  4. Бруском.
  5. Проволочным крюком.

Теперь подробнее о замене.

  1. Автомобиль поставить на домкрат, снять колёса.
  2. Демонтировать стойки или обычные амортизаторы.
  3. Фиксаторы верхнего рычага ослабить.
  4. Установить под машину брусок, поднять домкратом нижний рычаг.
  5. Открутить крепление стабилизаторной балки.Гайка стабилизаторной балкиГайка стабилизаторной балки

    Гайка стабилизаторной балки откручивается ключом на 13

  6. Убрать подъёмник.
  7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.Гайки нижнего и верхнего шарового шарнировГайки нижнего и верхнего шарового шарниров

    Гайки нижнего и верхнего шарового шарниров полностью откручивать не нужно

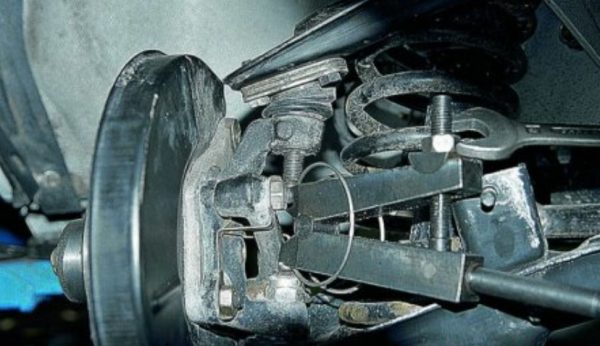

  8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.Выбивание пальца опоры из поворотного кулакаВыбивание пальца опоры из поворотного кулака

    Палец опоры нужно выбивать из поворотного кулака молотком, придерживая другую часть монтировкой

  9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.Снятие пружиныСнятие пружины

    Для снятия пружины нужно закрепить верхний и отпустить нижний рычаг подвески

  10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружинаУсиленная пружина

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвескиКомплект элементов пневмоподвески

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

  1. ВАЗ 2107 устанавливается на яму.
  2. Обесточивается аккумуляторная батарея.
  3. С автомобиля демонтируются колёса.
  4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
  5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.Элементы пневмоподвески под капотомЭлементы пневмоподвески под капотом

    Элементы пневмоподвески под капотом соединяются через шланги и интегрируются с бортовой системой

  6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.
Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

Электромагнитная подвескаЭлектромагнитная подвеска

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

bumper.guru

как снять, какие выбрать, инструкции с фото и видео

Если с колёсами начались проблемы, автомобиль далеко не уедет. ВАЗ 2106 в этом смысле не исключение. Источником головной боли для владельцев «шестёрок» всегда были шаровые опоры колёс, которые никогда не отличались надёжностью. С учётом качества отечественных дорог срок службы этих деталей никогда не был долгим, и водителю уже через несколько лет интенсивной эксплуатации ВАЗ 2106 приходилось заниматься заменой шаровых опор. Можно ли поменять их самостоятельно? Разумеется. Но эта задача требует предварительной подготовки. Разберёмся, как это делается.

Назначение шаровых опор на ВАЗ 2106

Шаровая опора представляет собой обыкновенное шарнирное соединение, с помощью которого колёсная ступица крепится к подвеске. Основная функция шаровой опоры сводится к следующему: колесо с такой опорой должно свободно двигаться в горизонтальной плоскости, и не двигаться в плоскости вертикальной.

Шаровая опора ВАЗ 2106Шаровая опора ВАЗ 2106

Современные шаровые опоры на ВАЗ 2106 стали очень компактными

Здесь же следует отметить, что шарниры на ВАЗ 2106 используются не только в подвеске. Их можно обнаружить в рулевых тягах, в рычагах развала и много где ещё.

Устройство шаровой опоры

На заре автомобилестроения в подвесках легковых автомобилей не было никаких шарниров. На их месте были шкворневые соединения, которые были очень тяжёлыми и требовали систематической смазки. Главным недостатком шкворневых соединений было то, что они позволяли колёсам свободно поворачиваться лишь по одной оси, а это, в свою очередь, резко снижало управляемость. В автомобиле ВАЗ 2106 инженеры наконец решили отказаться от шкворневых соединений и использовали шаровые опоры.

Устройство шаровой опоры ВАЗ 2106Устройство шаровой опоры ВАЗ 2106

Шаровая опора на ВАЗ 2106 представляет собой обычное шарнирное соединение

Устройство первых опор было предельно простым: в неподвижный корпус устанавливался палец с шаром. На палец давила стальная пружина, которая сверху закрывалась крышкой-пыльником. Поскольку при езде на шар в опоре приходилась колоссальная ударная нагрузка, его нужно было периодически смазывать с помощью специального шприца. В более поздних моделях ВАЗ 2106 шаровые опоры уже не комплектовались пружинами. Шар пальца располагался не в металлической основе, а в полусфере, выполненной из износостойкого пластика. Кроме того, появились неразборные шаровые опоры, весь ремонт которых сводился к их замене.

Причины и признаки поломок шаровых опор

Перечислим основные причины, из-за которых срок службы шаровых опор существенно сокращается. Вот они:

  • сильнейшие ударные нагрузки. Это главная причина поломки шарнира. И она особенно актуальна, если водитель постоянно ездит по грунтовым дорогам или по дорогам с полуразрушенным асфальтовым покрытием;
  • недостаток смазки. Если водитель не проводит систематическое техническое обслуживание шаровых опор и не смазывает их, то смазка вырабатывает свой ресурс и перестаёт выполнять свои функции. Обычно это происходит в течение полугода. После этого разрушение шарового пальца — лишь вопрос времени;
  • поломка пыльника. О назначении этого устройства говорит его название. Когда пыльник выходит из строя, в шарнирном соединении начинает накапливаться грязь. Со временем она начинает работать как абразивный материал, который постепенно повреждает шаровый палец.Сломанный пыльник шаровой опорыСломанный пыльник шаровой опоры

    Пыльник на опоре треснул, внутрь попала грязь, которая начала работать как абразив

Теперь перечислим основные признаки, однозначно указывающие на поломку шаровой опоры:

  • грохот подвески. Особенно отчётливо он слышится, когда водитель переезжает через «лежачего полицейского» на скорости в 20–25 км/ч. Если подвеска загремела, значит, смазку из шаровой опоры выдавило полностью;
  • при езде на большой скорости одно из колёс начинает качаться из стороны в сторону. Это говорит о том, что в шаровой опоре возник большой люфт. Ситуация очень опасна, поскольку раскачивающееся колесо в любой момент может развернуться почти перпендикулярно корпусу машины. Автомобиль после этого гарантированно потеряет управление, что может привести к серьёзному ДТП;Разворот колеса из-за поломки шаровой опорыРазворот колеса из-за поломки шаровой опоры

    Поломка шаровой опоры может стать причиной серьёзного ДТП

  • при повороте руля слышен скрежет. Причина всё та же: смазки в шаровых опорах нет;
  • неравномерный износ передних и задних шин. Это ещё один признак того, что с шаровыми опорами что-то не так. Здесь же следует отметить, что колёса могут неравномерно изнашиваться не только из-за поломки шаровых опор, но и по многим другим причинам (например, у автомобиля может быть не отрегулирован развал-схождение).

Проверка исправности шаровой опоры

Если владелец ВАЗ 2106 заподозрил неисправность шаровой опоры, но не знает, как это проверить, перечислим несколько простых способов диагностики. Вот они:

  • проверка на слух. Это, пожалуй, самый простой способ диагностики. Всё, что для этого требуется — напарник, который поможет раскачать машину с заглушённым мотором вверх и вниз. При раскачивании следует прислушаться к звукам, которые издаёт подвеска. Если из-за колеса отчётливо слышится стук или скрип — шаровую опору пора менять;
  • проверка на наличие люфта. Тут тоже без напарника не обойтись. Одно из колёс автомобиля приподнимается с помощью домкрата. Напарник садится в кабину и до упора выжимает педаль тормоза. Автовладелец в этот момент раскачивает колесо сначала в вертикальной, а затем в горизонтальной плоскости. При зажатых тормозах люфт чувствуется сразу. И если он есть — опора нуждается в замене;Проверка опоры на люфтПроверка опоры на люфт

    Колесо следует поддомкратить и покачать вверх и вниз

  • проверка износа пальцев. В самых поздних моделях ВАЗ 2106 устанавливались шаровые опоры с особыми диагностическими отверстиями, заглянув в которые можно определить, насколько изношен шаровый палец. Если износ пальца составляет 7 мм и больше, опору следует заменить.

О выборе шаровых опор

Как уже говорилось выше, важнейшей деталью опоры является шаровый палец. Именно от его долговечности зависит надёжность подвески в целом. Поэтому требования к качественным пальцам весьма серьёзные:

  • хороший шаровый палец должен быть сделан из высоколегированной стали;
  • поверхность пальца (но не шара) в обязательном порядке должна быть закалена;
  • палец и остальные детали опоры должны быть изготовлены по методу холодной высадки и только после этого подвергнуты термической обработке.

Перечисленные выше нюансы технологического процесса весьма затратны, поэтому используют их только крупные производители шаровых опор, коих на отечественном рынке не так много. Перечислим их:

Продукция этих четырёх фирм пользуется у владельцев ВАЗ 2106 неизменно высоким спросом. Здесь же следует отметить, что в настоящее время рынок буквально завален поддельными шаровыми опорами для вазовской классики. К счастью, узнать подделку довольно просто: она стоит в два раза дешевле того же «Трека» или «Кедра». Но экономить на такой важнейшей детали категорически не рекомендуется.

Замена верхних и нижних шаровых опор на ВАЗ 2106

Шаровые опоры в силу своей конструкции ремонту не подлежат. Потому что невозможно восстановить в условиях гаража поверхность стёртого шарового пальца. Так что единственный вариант ремонта этой детали — замена. Но перед началом работы подберём необходимый инструментарий. Вот он:

  • домкрат;
  • гаечные рожковые ключи, комплект;
  • молоток;
  • новые шаровые опоры, комплект;
  • отвёртка плоская;
  • инструмент для выпрессовывания шаровых опор;
  • торцовые ключи, комплект.

Последовательность работы

Перед началом работы колесо, на котором планируется замена шаровой опоры, следует поднять с помощью домкрата, а затем снять, используя торцовый ключ. Эту подготовительную процедуру придётся провести при замене как верхней, так и нижней опоры.

Подвеска ВАЗ 2106Подвеска ВАЗ 2106

Перед началом работ колесо автомобиля придётся поддомкратить и снять

  1. После снятия колеса открывается доступ к подвеске автомобиля. На верхнем шаровом пальце есть крепёжная гайка. Она откручивается рожковым ключом.Откручивание верхней крепёжной гайкиОткручивание верхней крепёжной гайки

    Для откручивания верхней крепёжной гайки на опоре подойдёт ключ на 22

  2. Специальным инструментом палец выдавливается из кулака на подвеске.Выпрессовывание пальца из проушиныВыпрессовывание пальца из проушины

    Чтобы пользоваться специальным выпрессовочным инструментом, требуется значительная сила

  3. Если подходящего инструмента под рукой не оказалось, то извлечь палец можно сильно ударив по проушине подвески молотком. Верхнюю часть шаровой опоры при этом необходимо поддеть монтировкой и выдавливать вверх.Выбивание шарового пальца молоткомВыбивание шарового пальца молотком

    Удары наносятся по проушине, а палец необходимо тянуть вверх монтировкой

  4. Верхняя шаровая опора крепится к подвеске тремя гайками на 13, которые откручиваются рожковым ключом.Откручивание крепежа опорыОткручивание крепежа опоры

    Шаровая опора держится на трёх гайках на 13

  5. Теперь верхнюю шаровую опору можно снять и разобрать. Пластиковый пыльник с опоры снимается вручную.Верхняя шаровая опора снятаВерхняя шаровая опора снята

    Пыльник с изношенной опоры снимается вручную

  6. На пальце нижней шаровой опоры тоже имеется крепёжная гайка. Однако отвернуть её сразу и полностью не выйдет, потому что она через несколько оборотов упрётся в подвеску. Поэтому для начала эту гайку нужно отвернуть на 5–6 оборотов.
  7. После этого специальным инструментом нижняя опора выпрессовывается из проушины в подвеске.Выпрессовка нижней опорыВыпрессовка нижней опоры

    Перед выпрессовкой опору следует ослабить, выкрутив крепёжную гайку на 5 оборотов

  8. Вышеуказанную крепёжную гайку после этого следует отвернуть полностью.
  9. Рожковым ключом на 13 отворачиваются крепёжные гайки, удерживающие шаровую опору в проушине, после чего нижняя опора извлекается.Снятие крепежа с нижней опорыСнятие крепежа с нижней опоры

    Крепёж с нижней опоры удобнее снимать торцовым ключом на 13

  10. Изношенные шаровые опоры заменяются новыми, после чего производится обратная сборка подвески ВАЗ 2106.

Видео: меняем шаровые опоры на классике

Поскольку выдавить старую шаровую опору из проушины — задача ещё та, народ, чтобы облегчить себе жизнь, прибегает ко всяческим ухищрениям, зачастую довольно неожиданным. Если палец не удаётся достать из проушины с помощью инструмента, обычные люди пользуются составом WD-40. Но один мой знакомый механик решал эту проблему намного проще: вместо дорогущего WD-40 он лил на ржавые опоры обычную жидкость для мытья посуды — FAIRY. С его слов выходило, что работает она ничуть не хуже хвалёного WD-40. Единственной проблемой, по его словам, было то, что пальцы «дольше откисают»: после WD-40 опоры можно извлекать через 15 минут, а FAIRY «срабатывала» где-то через час. А ещё тот мастер начинал непечатно ругаться при упоминании вышеуказанных французских опор, утверждая, что «французы нынче пошли негодные, хотя раньше были ого-го». На мой вопрос об альтернативе «французам» мне было рекомендовано «ставить кедр и не париться». Оно, мол, дёшево и сердито.

Как видим, замена шаровых опор на ВАЗ 2106 — занятие весьма трудоёмкое. Кроме того, для выпрессовывания старых опор требуется значительная физическая сила. Если у начинающего автолюбителя всё это есть, он вполне может воздержаться от визита в сервисный центр. Ну а если у человека всё-таки возникают сомнения в своих силах, то разумнее будет доверить эту работу квалифицированному автомеханику.

bumper.guru

ВАЗ классика - устройство, ремонт, эксплуатация

Перелистывая исторические страницы прошлого столетия, можно вспомнить, что Автопром многонациональной страны Советов за свое существование создал несколько удачных моделей в буквальном смысле народных автомобилей.

Еще в 1966 году коммунистической партией было принято намерение о совместном строительстве с итальянским Фиатом в Самарской области гигантского автомобильного завода с полным технологическим циклом.

По советским меркам это было одно из самых передовых предприятий страны с передовыми мировыми технологиями и лучшим иностранным оборудованием. Первым директором Волжского Автомобильного завода стал Виктор Поляков. Уже в 1970-м году с конвейера АвтоВАЗа начали сходить первые автомобили.

Жигули, ВАЗ, Лада

Первой выпускаемой моделью стала ВАЗ-2101, прототипом для нее стала итальянская малолитражка Fiat-124. С 1976-го года в Тольятти освоен выпуск до сих пор пользующейся популярностью модели Жигулей ВАЗ-2106. Даже сложно точно подсчитать количество моделей машин, разработанных и производимых на ВАЗе.

Автомобиль ВАЗ классика фото

У современных автолюбителей отношение к Жигулям, ВАЗ-ам и Ладам очень неоднозначное. Некоторые в шутку называют этот автомобиль «ведром с болтами», другие придерживаются более сдержанного мнения – «качество соответствует цене». Тем не менее, в советские времена машины Жигули были показателем достатка и мечтой многих автомобилистов среднего класса, желающие иметь что-то лучше «Запорожца» или «Москвича», а до «Волги» не дотягивали финансово.

Какие модели ВАЗ относят к классике?

Понятие «классика» для автомобилей ВАЗ весьма условно. Однако, по утверждениям знающих автомобилистов, классическими принято считать заднеприводные модели Жигулей, т.е. модели от ВАЗ-2101 до ВАЗ-2107.

Классика и современники

И сегодня по российским дорогам колесят большое количество машин Волжского Автозавода, в том числе и так называемой «классики» ВАЗ-а. А учитывая тот факт, что среди автомобилистов их эксплуатирующих, многие стараются обслуживать и ремонтировать их своими силами, возникла идея создать этот сайт, содержащий полезную информацию об эксплуатации, обслуживании и ремонте Жигулей, ВАЗ-ов и Лад. Наверняка, он будет интересным и полезным владельцам этих популярных в свое время народных автомобилей.

ovaze.ru

Тюнинг подвески ВАЗ-2106

Достаточно часто в последнее время можно встретить автовладельцев, которые безумно «влюблены» в своё автотранспортное средство, поэтому стараются сделать его краше.

Отечественная «шестёрка» уверенно удерживает контингент своих поклонников. Её владельцы остаются верными до конца отечественному автопрому, хотя очень часто сетуют на некоторые несовершенства технической части авто.

ВАЗ 2106 на снежной трассе

ВАЗ 2106 не отличается хорошей управляемостью, так что многие автолюбители решаются на модернизацию подвески

Если же владелец «шестёрки» предпочитает не только сетовать, а предпринимать кардинальные действия, он обязательно заинтересуется возможностями осуществления тюнинга.

Цели выполнения тюнинга подвески

Только несведущие граждане уверены в том, что тюнинг осуществляется только с целью повышения уровня эстетики авто. На самом деле такие манипуляции проводятся и для того, чтобы обеспечить комфортную, безопасную езду, отличную манёвренность, повышенный скоростной режим, жёсткую посадку.

Многие сталкивались с ситуацией, когда приходилась чувствовать себя некомфортно, только лишь потому, что участок дороги, по которому совершается движение, не сопровождается идеальной гладкостью. К сожалению, очень часто такие поездки завершаются в лучшем случае ссадинами, гематомами, а иногда и ушибами.

Если владелец авто пожелает внести хотя бы чуточку изменений, например, выполнить тюнинг подвески ВАЗ-2106, тот же самый участок автодороги уже не будет провоцировать таких же негативных эмоций, поскольку «шестёрка» будет вести себя уже иначе.

Именно по этой причине многие активно задумываются над тем, чтобы провести тюнинг задней подвески ВАЗ-2106.

Тюнингованная подвеска ВАЗ-2106

Цели проведения тюнинга

Очень важно уяснить, что тюнинг ходовой ВАЗ-2106 и подвески должен быть системным. Нельзя допускать замены лишь одних деталей, забывая о том, что они находятся в плотной связке с другими комплектующими.

В частности, если владелец «шестёрки» решается заменить пружины, установив вместо заводского образца спортивные пружины, но при этом игнорируя заменой амортизаторов и сайлентблоков, достичь желаемого не получится. Кроме этого, назвать такие манипуляции тюнингом задней подвески категорически нельзя, поскольку никаких улучшений точно не будет.

Именно по этой причине опытные автовладельцы настоятельно рекомендуют тем, кто находится в размышлениях, как улучшить подвеску ВАЗ-2106, совершать только системные замены, осуществлять все действия в комплексе.

Во время проведения таких мероприятий можно усовершенствовать переднюю распорку, стабилизатор, опору силового агрегата, а также штангу задней балки.

Техника выполнения тюнинга подвески

Если вы приняли решение выполнить усиление подвески ВАЗ-2106, вы должны внимательно изучить рекомендации опытных мастеров, после этого, тщательно выполнять каждый шаг, не совершая необдуманных действий.

Усовершенствование передней распорки

Большинство автовладельцев предпочитают начать реализацию своих затей с усовершенствования передней распорки. В частности, рекомендуется установить между стаканами стоек поперечную распорку на уровне верхних опор амортизаторов.

Если не полениться и выполнить такие действия, удастся увеличить уровень жёсткости кузова, а также обеспечить повышенную манёвренность и управляемость авто, что, несомненно, является не только мечтой водителей, но и основой для обеспечения безопасности на автодорогах.

Особенно такие изменения станут заметными, если повысить скорость или совершать движение по грунтовой дороге или «убитой» трассе.

Поперечная передняя распорка представляет собой удлинённую конструкцию, выполненную из толстого металла. Длина такой распорки может быть определённой величины, подходящей для вашей «шестёрки». Кстати, можно в автомагазинах найти универсальную распорку, в центре которой установлен регулировочный механизм, обеспечивающий возможность изменения длины.

Чтобы выполнить монтаж распорки, установите свою любимую «лошадку» на ровную поверхность. Теперь прикрутите оба конца поперечной распорки к верхним шпилькам амортизаторов.

Кстати, ещё очень важным преимуществом, которым сопровождается тюнинг ходовой, когда внедряется поперечная распорка, является увеличение продолжительности «жизни» кузова вашей «шестёрки».

Тюнинг подвески ВАЗ-2106

Дополнительная опора для двигателя

Двигатель является сердцем вашей машины, поэтому вы обязаны побеспокоиться о создании условий, при которых работа движка не будет сопровождаться проблемами.

Внедрение дополнительной опоры для мотора обеспечивает отличное «поведение» авто при преодолении ям, возвышенностей, резких торможениях. Двигатель не будет сопровождаться резкими инерционными движениями, если вы резко нажали на педаль тормоза.

Автовладельцы, понимая всю степень важности такого процесса, к сожалению, не всегда решаются его осуществлять. Препятствием выступает повышенная сложность выполнения таких действий.

Для проведения таких работ требуются практические навыки, отточить которые простому автолюбителю просто негде. По этой причине всё-таки большинство владельцев обращаются на станцию технического обслуживания, высказывая свои пожелания относительно того, какой тюнинговый автомобиль они желают видеть после завершения работ.

Стабилизационная штанга

Наверное, часто приходилось видеть, как авто на крутых виражах при высоких скоростях накреняется. Такой крен достаточно опасен, поскольку можно потерять контроль над авто, создать аварийную ситуацию, выйти из которой будет достаточно сложно.

Чтобы обеспечить уверенную устойчивость своей «шестёрке», исключить сильный крен, создать условия, обеспечивающие плотное взаимодействие колёс с дорожным покрытием, нужно провести тюнинг задней балки, а именно установить на неё стабилизационную штангу.

Такая процедура не сопровождается сложностями, поэтому не может спровоцировать проблем даже у неопытных автолюбителей.

Важно только иметь яму в гараже, а если таковой не имеется, отправиться на эстакаду.

Процесс фиксации штанги несложен, поскольку, держа её в руках, уже становится понятно, к каким комплектующим она должна примыкать. Единственно, над чем придётся повозиться, является необходимость сверления в балочном корпусе нескольких отверстий.

Если вы подготовились к проведению тюнинга, то и эта проблема покажется для вас смешной со специальным оборудованием.

Зеленый ВАЗ-2106 с тюнингом подвески

Усиление переднего стабилизатора

Стабилизатор, находящийся в передней части автотранспортного средства, оказывает прямое воздействие на манёвренность. Можно усовершенствовать кое-что, а именно заменить все втулки на более качественные, плотные резиновые образцы.

Можно, конечно, приобрести готовый усиленный стабилизатор, но это вряд ли покажется вам отличной идеей, поскольку стоимость его будет достаточно высокой. По этой причине в установке усиленного готового стабилизатора заинтересованы, в основном профессиональные автогонщики.

Итак, если вам пришла идея заменить рычаги передней подвески ВАЗ-2106, провести тюнинг высочайшего качества, важно к таким действиям подойти с умом.

В частности, для обыкновенного автолюбителя, не мечтающего о переквалификации в автогонщика, будет вполне достаточно заменить или усовершенствовать переднюю распорку, стабилизатор задней балки, установить стабилизационную штангу. Качество поездки, уровень комфорта и безопасности возрастёт, вы лично сами в этом сможете убедиться.

remam.ru

описание, диагностика и ремонт, инструкции с фото и видео

Ходовая часть автомобиля — это комплекс различных механизмов и узлов, которые позволяют машине не только передвигаться по поверхности, но и делают это передвижение максимально комфортным и безопасным для водителя. Заднеприводная «семёрка» имеет несложную конструкцию ходовой, однако в случае повреждений и дефектов может потребоваться помощь специалиста.

Ходовая часть ВАЗ 2107

Ходовая часть ВАЗ 2107 состоит из двух подвесок: на передней и задней осях. То есть на каждой оси машины имеется свой комплекс механизмов. На передней оси монтируется подвеска независимого типа, на задней — зависимая, так как автомобиль оснащён задним приводом.

Работа этих узлов призвана обеспечивать ровный и мягкий ход автомобиля. К тому же именно подвеска отвечает за целостность кузова во время езды по неровным дорогам. Поэтому работоспособность любого элемента очень важна — ведь малейшая неточность в функции какой-либо детали может привести к серьёзным поломкам.

Передняя подвеска

Передняя подвеска на «семёрке» — полностью независимая. В её состав включаются:

  • рычаг верхнего положения;
  • рычаг нижнего положения;
  • стабилизаторная установка, отвечающая за устойчивость машины;
  • мелкие вспомогательные детали.

Подробнее о нижнем рычаге передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Грубо говоря, именно рычажные элементы и стабилизатор являются соединительным проходом между колесом и корпусом кузова. Каждое из колёс передней пары монтируется на ступицу, которая легко и без трений крутится на подшипниках. Для того, чтобы ступица надёжно держалась, с наружной стороны колеса надевается колпак. Однако такое оснащение позволяет колесу вращаться только в двух направлениях — вперёд и назад. Поэтому передняя подвеска обязательно включает в свой состав и шаровую опору, и поворотный кулак, которые помогают колесу поворачивать в стороны.

Шаровая опораШаровая опора

Без опоры невозможны повороты колеса влево-вправо

Шаровая опора в конструкции ВАЗ 2107 отвечает не только за повороты, но и за минимизацию вибрации от дороги. Именно шаровая принимает на себя все удары от попадания колеса в яму или при наезде на дорожное препятствие.

Узнайте больше о передней балке ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/perednyaya-balka-vaz-2107.html

Чтобы величина дорожного просвета не сокращалась во время движения, подвеска оснащается амортизатором. Для адаптации «семёрки» к российским дорогам амортизатор дополнительно комплектуется пружиной. Пружина «вьётся» вокруг амортизатора, создавая с ним единое целое. Механизм устанавливается строго вертикально, чтобы обеспечить максимальный клиренс в любых условиях движения. Такой механизм отлично выдерживает все дорожные передряги, при этом кузов не испытывает сильной вибрации и толчков.

Амортизатор + пружинаАмортизатор + пружина

Комплексная работа амортизатора и пружины помогает достичь ровного хода машины

В составе передней части ходовой также имеется и поперечина. Именно эта деталь соединяет между собой все элементы подвески и выводит их на работу с рулевой колонкой.

Поперечина передней подвескиПоперечина передней подвески

Поперечина является соединительным звеном между ходовой и рулевой частями авто

Передняя подвеска принимает на себя вес двигателя, а потому испытывает повышенные нагрузки. В связи с этим её конструкция и дополнена более мощными пружинами и весомыми поворотными элементами.

Схема передней подвескиСхема передней подвески

1 — пружина, 2 — амортизатор, 3 — стабилизатор устойчивости

Задняя подвеска

Все элементы задней подвески на ВАЗ 2107 монтируются к задней оси автомобиля. Так же, как и передняя ось, она соединяет пару колёс и обеспечивает их вращение и повороты.

Колёса задней пары насаживаются на ступицы. Однако существенным отличием от конструкции передней подвески является отсутствие поворотных вращательных механизмов (кулачок и опора). Задние колёса на автомобиле — ведомые и полностью повторяют движения передних колёс.

Ступицы задних колёсСтупицы задних колёс

Ступицы не являются частью подвески, но также выполняют роль соединительного узла между колесом и балкой

С обратной стороны каждой ступицы к колесу подведён тросик тормоза. Именно через трос можно заблокировать (остановить) задние колёса, просто подняв ручник в салоне на себя.

Трос ручникаТрос ручника

Блокировка задних колёс производится водителем из салона

Для защиты от ударов с дороги задняя подвеска оснащена амортизаторами и отдельными пружинами. При этом амортизаторы стоят не прямо вертикально, как на передней части ходовой, а немного наклонены в сторону редуктора вращения. Однако пружины имеют строго вертикальное расположение.

Задние амортизаторыЗадние амортизаторы

Положение амортизаторов с наклоном обусловлено наличием редуктора в задней части авто

Сразу же под пружинами с внутренней стороны оси есть крепёж продольной штанги. Там размещается редуктор, который обеспечивает передачу вращения от коробки передач до задних колёс. Чтобы редуктор как можно дольше сохранял свою работоспособность, конструкторы АвтоВАЗа выполнили сборку задней подвески вместе с карданным валом: во время движения они двигаются синхронно.

Схема задней подвескиСхема задней подвески

1 — пружина, 2 — амортизатор, 3 — поперечная штанга, 4 — балка, 5 и 6 — продольные штанги

На моделях ВАЗ 2107, выпущенных после 2000 г. вместо амортизаторов устанавливаются специальные амортизационные системы. Такая система включает в себя пружины, чашки и гидравлические амортизаторы. Разумеется, современное оснащение делает ход «семёрки» более плавным даже на самых убитых дорогах.

Новая амортизационная система ВАЗНовая амортизационная система ВАЗ

Улучшенная конструкция ходовой делает «семёрку» более комфортной в эксплуатации

Узнайте, как поменять втулки на заднем стабилизаторе: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zadniy-stabilizator-na-vaz-2107.html

Как проверить ходовую на «семёрке»

Самостоятельная проверка ходовой части ВАЗ — процедура сравнительно простая и быстрая. Никакого специального инструмента не потребуется, однако необходимо загнать машину на эстакаду или яму.

Проверка ходовой подразумевает визуальный осмотр, поэтому нужно будет позаботиться о хорошем качестве освещения. В ходе осмотра необходимо тщательно обследовать все узлы подвесок, особое внимание уделить:

  • состоянию всех резиновых элементов — они не должны быть сухими и потрескавшимися;
  • состоянию амортизаторов — не должно быть следов подтекания масла;
  • целостности пружин и рычагов;
  • наличию/отсутствию люфта в шаровых опорах.
Осмотр ходовойОсмотр ходовой

Любые подтекания масла и трещины свидетельствуют о том, что скоро элемент выйдет из строя

Этой проверки вполне достаточно, чтобы найти проблемную деталь в составе ходовой части автомобиля.

Видео: диагностика ходовой

Ходовая часть на ВАЗ 2107 имеет довольно простое строение. Важным фактом можно считать возможности для самостоятельного выявления неисправностей ходовой и простоту диагностики.

bumper.guru
