Полунезависимая торсионная подвеска: Полузависимая задняя подвеска

Содержание

Полузависимая задняя подвеска

Торсионно-рычажная подвеска

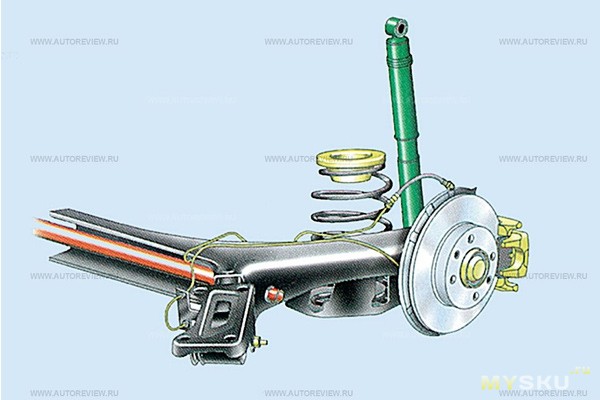

Полузависимая подвеска задних колёс с парой продольных рычагов, соединёнными торсионной балкой работающей на скручивание. Данный тип подвески получил широкое распространение в 70х-90х годах 20-ого века и продолжает использоваться на бюджетных автомобилях с передними ведущими колесами и по сей день. Торсионно-рычажная подвеска создана инженерами компании Audi и на данный момент считается морально устаревшей. Достоинством данного типа подвески можно считать высокую надежность, невысокую стоимость и простоту обслуживания

Подвеска с дышлом

Данную подвеску можно считать полузависимой. Такой, какой она является сегодня, эта подвеска была создана в 70х годах и предназначена была для автомобилей, имеющих компактные габариты. Первым автомобилем, который её получил, стал Audi 50. В наши дни примером автомобиля с подвеской, имеющей дышло, можно считать Lancia Y10.
Подвеска базируется на изогнутой спереди трубе. На ее концах расположены колеса с подшипниками. Именно выступающий вперед изгиб трубы и образует то самое дышло. Оно закреплено на кузове с помощью резинового или шарового шарнира в продольной вертикальной плоскости. Боковые силы передаются посредством двух симметричных косых реактивных штанг.

Это один из немногих типов задних подвесок, которые могут влиять на положение кузова автомобиля при его торможении и разгоне, предотвращая его продольный крен. Возможность такого влияния обеспечивает дышло. Во время разгона или торможения машины в точке опоры дышла действует сила, которая препятствует возникновению продольного крена (клеванию и приседанию кузова).

Подвеска на связанных рычагах

Эта подвеска представляет собой ось, являющуюся полузависимой подвеской. Она имеет продольные рычаги, которые соединены между собой с помощью жесткого упругого торсиона. Особенность конструкции в том, что она хоть и вынуждает рычаги колебаться синхронно, но в то же время за счет того, что торсион закручивается, ее рычаги все же имеют некоторую независимость.

Поэтому подвеску и считают полузависимой. В таком виде она применена в автомобилях Volkswagen Golf нескольких поколений. А в целом такая конструкция имеет множество разновидностей, ее широко используют на задней оси автомобилей с передним приводом.

Торсионная подвеска

Этот тип подвески представляет собой торсионный металлический вал, который работает на кручение. Один конец подвески крепится к шасси, второй – к специальному рычагу, расположенному перпендикулярно и связанному с осью. Торсионная подвеска изготавливается полностью из стали, термически обработанной и способной выдерживать при кручении большие нагрузки. Самым главным принципом работы торсионной подвески является работа на изгиб.
Балка подвески располагается иногда поперечно, а иногда продольно. Расположение балки продольно обычно используется на тяжелых и крупногабаритных грузовых машинах. Легковые автомобили, как правило, на заднем приводе, получают поперечное расположение подвески. Но в обоих вариантах торсионная подвеска помогает автомобилю идти плавно, осуществляет регулирование крена на поворотах, оптимизирует показатель затухания колесных и кузовных колебаний, снижает размер колебаний управляемых колес.

На некоторых моделях автомобилей торсионная подвеска применяется с целью достижения автоматического выравнивания, используя мотор. Он стягивает балки и придает тем самым дополнительную жесткость, в зависимости от скорости движения машины и общего состояния дорожного полотна. Есть подвески с регулируемой высотой, тогда их можно использовать как вспомогательное средство при замене колес. Автомобиль приподнимается над землей при помощи трех колес, четвертое же колесо поднимается за ними, без использования домкрата.
Основным преимуществом такого типа подвесок считается их долговечность, простота регулировки высоты и компактные размеры по отношению к ширине автомобиля. Такая подвеска занимает гораздо меньше места, чем подвески с пружинами. Торсионную подвеску легко эксплуатировать, она ненавязчива в техническом обслуживании. Если возникла необходимость регулировки положений элементов подвески при ее разбалтывании, то отладку можно осуществить самостоятельно, при помощи обыкновенного гаечного ключа. Добраться до нужных мест подвески и подтянуть болты совсем несложно. Однако следует при этом помнить, что необходимо соблюдать меру – при излишнем затягивании может появиться жесткость хода. В целом регулировка торсионной подвески осуществляется намного легче, чем пружинной. Производителями меняется торсионная балка с целью регулировки положения и движения в зависимости от массы двигателя.
Предшественником нынешней торсионной подвески можно считать конструкцию, которую применяли в Volkswagen Beetle в 30-е годы прошлого века. До известного в настоящее время устройства ее модернизировал профессор Ледвинка, и в середине 30-х годов такую подвеску установили на Татре. Уже в 1938 году Фердинанд Порше позаимствовал особенности дизайна торсионной подвески конструкции Ледвинки и выпустил ее в серийное производство KDF-Wagen.
Подвеску данного типа массово применяли на военных автомобилях и технике в период Второй мировой войны. Когда война закончилась, торсионную подвеску использовали только на автомобилях в Европе, включая легковые. Например, ее получили такие марки, как Рено, Ситроен и Фольксваген. С течением времени производители легковушек начали отказываться от применения подвески с торсионной балкой на пассажирских автомобилях из-за сложного процесса производства торсионов.

в чем суть устройства и основные различия

На чтение 5 мин. Просмотров 646

В этой статье можно будет узнать для себя об устройстве зависимой, независимой и полунезависимой подвески, об основных различиях и плюсах каждого типа.

Подвеска автомобиля является важнейшей системой машины, наряду с двигателем и прочим. Однако обычно ей уделяется мало внимания. А потом, после того как машина была приобретена по, как кажется, основным признакам (объём двигателя, удобство салона) встает куча вопросов: мол, почем на плохих дорогах трясет как в телеге? А это потому что подвеске не было уделено должное внимание. Подвеска обеспечивает должный комфорт и безопасность при управлении машиной.

Зависимая подвеска

Устанавливаемые на современные машины подвески можно разделить на такие:

  • Независимая подвеска.
  • Зависимая подвеска.
  • Полунезависимая подвеска.

Далее разберемся в устройстве каждого вида более конкретно.

Зависимая подвеска

Зависимая подвеска — это самый исторически древний тип подвески: он применялся еще в древние времена на первых колесницах и каретах. Говоря попросту он представляет собой просто жесткое соединение колес между собой. Сегодня на машинах устанавливается зависимая подвеска двух типов: на продольных рессорах и на направляющих рычагах. Принцип рессорной конструкции заключается в том, что балка моста машины подвешена к кузову или раме на двух продольных рессорах. Непосредственна рессора выглядит как набор из специальных металлических пластин. Соединение рессор с кузовом выполняет стремянка (это специальный хомут). Рессоры расположены вдоль кузова для того, чтобы направлять и распределять силы, действующий на мост в трех направлениях: в продольном, вертикальном и боковом.

В итоге зависимая подвеска исполняет функции демпфирующего и направляющего элемента, в противовес пружинам, что работают лишь на упругость.

Сзема зависимой подвески

Зависимая подвеска на основе рычагов выглядит как конструкция из рычагов, расположенных продольно и поперечно. Одна сторона крепится на балке моста, в то время как другая крепится на кузов или раму автомобиля. Рычаги выполняют в подвеске те же функции, что и рессоры. Чаще всего сегодня на машинах ставится 4 продольных и 1 поперечный рычаг, это так называемая зависимая подвеска на 5 рычагах. Поперечный рычаг выполняет функцию удержания оси автомобиля при смещении слишком далеко вдоль.

Существуют также более современные составные рычаги, они выглядят как два горизонтальных рычага которые крепятся к третьему вертикальному, который, в свою очередь, крепится уже к балке.

Огромное преимущество зависимой подвески — это высокая прочность и стойкость к повреждениям. Также стоит отметить и конструкционную простоту этого типа подвески, то есть и обслуживание будет недорогим.

Минусами можно считать наличие определенной неподрессоренной массы в любом автомобиле с зависимой подвеской. Кроме того, такие машины немного хуже управляются и обладает меньшей устойчивостью по курсу движения. Ну и, конечно же, на плохих дорогах такую машину больше трясет.

В общем, зависимая подвеска идеальна для внедорожника. Однако придется смириться, что ездить по городу и маневрировать будет уже не так просто. Зато в условиях бездорожья даже сильно повреждённая машина не потеряет возможности передвигаться. Даже согнутый мост не остановит движение машины.

Далее в нашем обзоре следует независимая подвеска.

Независимая подвеска

Схема независимой подвески

Сначала следует разобраться, что из себя представляет независимая подвеска. Говоря проще — это такая система, в которой колеса одной оси не связаны никакой жесткой связью между собой. Когда одно колесо меняет свое положение другое, соответственно, может и не изменять своего положение. Но развал колес и размер колеи может меняться при сжатии и отбое. Независимая подвеска может быть на косых и на продольных рычагах. Независимая подвеска применяется на различных автомобилях. Когда подвеска на продольных рычагах это когда каждое колеса одной оси закрепляется на рычаге, который закреплён подвижно на раме или кузове.

Минусом такой системы можно считать то, что сильно изменяется колесная база, но при этом колея остается неизменной. Когда машина поворачивает крен кузова может более ощутим, чем при любой другой системе.

Рычаги воспринимают очень большие усилия сил кручения и изгиба, поэтому делать их приходится очень массивными и прочными. Еще один минус — это очень маленький клиренс, что на наших дорогах не очень приветствуется.

Подвеска на косых рычагах отличается не сильно. Раньше ее называли «независимая подвеска заднего моста». Соответственно и применялась она, когда задний мост всегда был ведущим. Разница с предыдущим вариантом состоит в том, что на каждой оси есть по одному шарниру. Первый вариант такой подвески: ось непосредственно рычага проходит через центр шарниров полуосей, то есть рычаг располагается к поперечной оси под углом в 45 градусов. Из-за этого такая подвеска состоит дешевле, но развал и схождение изменяется, так что с этим придется по мучатся.

Второй вариант: ранее широко применялся и они пришли на замену старым обычным зависимым типам подвесок. Демпфирующими элементами служили торсионные валы и разные витые пружины. С началом распространения переднеприводных автомобилей такая торсионная подвеска стала изживать себя, так как практически не имела эффекта на переднем мосту.

Полунезависимая подвеска

Полунезависимая подвеска, как, в принципе, можно понять из названия, располагается между зависимой и независимой. Конструкция выглядит как два продольных рычага, что скреплены поперечной балкой. Ввиду своих конструктивных особенностей такая подвеска возможна лишь на заднем мосту переднеприводного автомобиля.

Среди отечественных машин такая подвеска устанавливается на машины ВАЗ 2108 – ВАЗ 2115.

Плюсами можно посчитать небольшую массу и относительную простоту конструкции, минусы же — это возможность установки лишь на задний мост, который обязательно обязан быть не ведущим. Делая выводы по данной статье можно сказать, что тип подвески зависит от того в каких условиях будет применяться автомобиль и насколько будет состоятельным его хозяин, чтобы обслуживать его.

Торсионная подвеска: принцип работы, видео

Автомобильная подвеска – это система, соединяющая колеса с рамой или несущим кузовом автомобиля. Она состоит из элементов упругости, узлов, направляющих ход колес (шарнирно закрепленных рычагов, удерживающих колесные ступицы, или неразъемных мостов с тягами) и амортизаторов. В зависимости от использующихся элементов упругости, бывает рессорная, пружинная, пневматическая и торсионная подвеска. Принцип работы последней рассмотрим более подробно.

Иногда один элемент подвески берет на себя выполнение функций нескольких устройств, например, старые добрые многолистовые рессоры одновременно являются упругим и направляющим элементом, а за счет трения листов друг о друга даже немного амортизирующей составляющей.

Однако, в ходовой части современных автомобилей каждую из этих функций обычно выполняют различные узлы. Но сегодня нас интересует торсионная подвеска, ее плюсы и минусы. Принцип работы такой подвески был применен в тридцатых годах прошлого века. Впервые он был реализован тогда же в ходовой части автомобиля Ситроен. Спустя некоторое время эта конструкция заинтересовала немецких автомобилестроителей, поэтому принцип ее работы был использован при создании ходовой части автомобиля Фольксваген «Жук». Торсионы в свое время использовались в подвеске тяжелого советского танка КВ и немецкой Пантеры. Из отечественных автомобилей торсионную подвеску имел легендарный Запорожец, грузовик ЗИЛ, и полноприводная малолитражка ЛУАЗ, прозванная автолюбителями луноходом.

Какая подвеска называется торсионной

Торсион (от франц. torsion — скручивание, кручение) – стержень, работающий на скручивание и выполняющий функции пружины. Он допускает большие напряжения кручения и значительные углы закручивания в несколько десятков градусов. Изготовляется из пружинной стали с последующей термической обработкой.

Торсионная подвеска – это ходовая часть автомобиля, которая укомплектована торсионами в качестве упругих элементов.

Торсионы чаще бывают стержневые круглого и квадратного сечения или, что встречается реже, – набранные из нескольких пластин пружинной стали наподобие рессор, но работающих на скручивание. Круглые стержни с одного конца обычно имеют шлицевую накатку для крепления их к рычагам, а для крепления к несущему элементу (раме или кузову) другой конец имеет или шлицы, или профиль, отличающийся от круглого. Участок со шлицевой накаткой для более надежного крепления обычно делают большего диаметра, чем у основного стержня. Торсионная подвеска бывает независимая или полунезависимая, как на фото. Независимая торсионная подвеска чаще используется в передней части автомобиля. Полунезависимая торсионная подвеска (торсионная балка) нередко встречается у переднеприводных автомобилей сзади. Принцип работы торсиона такой же, как пружины. Только пружина запасает энергию, сжимаясь, а торсион скручиваясь.

Виды подвески

  1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
  2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
  3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

  • Так же проста, как и зависимая.
  • Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

Общее устройство подвески автомобиля.

Подвеска автомобиля – это совокупность устройств и деталей соединяющий колёс с несущей системой автомобиля (Кузов автомобиля) подвеска воспринимает и частично поглощает воздействие неровной дороги на автомобиль, гасит колебания кузова и колёс обеспечивая колёсам необходимый характер перемещения относительно кузова так же передаёт боковые и продольные силы, воздействующие на колёса к несущей системе

Подвески классифицируются на:

- зависимая подвеска

- независимая подвеска

- полунезависимая подвеска (является промежуточным звеном между зависимой и независимой подвеской)



Зависимая подвеска – колёса одной оси жёстко связаны между с собой таким образом колёса между собой зависимы и при наезде на неровность одним колесом второе наклоняется на тот же угол, выполняется в виде жесткой балкой на современных легковых автомобилях практически не применяется

Только на внедорожниках, широко используется на грузовых автомобилях.







Независимая подвеска – У независимой подвески колеса одной оси не имеют жесткой связи между с собой при наезде на неровность одно из колес может изменять положение, при этом не изменяя положения второго колеса. Выполняется в разнообразных вариациях, самая распространённая независимая подвеска выполняется по типу «МакФерсон» Независимая подвеска устанавливается на передней оси практически на всех легковых автомобилях, на автомобилях высоко ценовой категории независимая подвеска так же устанавливается и на задней оси (реже в средней ценовой категории).





Полунезависимая подвеска (некоторые классифицируют её как зависимая подвеска) – промежуточное звено между зависимой подвеской и независимой подвеской. В полунезависимой подвески, в место жёсткой балки применяется торсионная балка, которая позволяет снизить зависимость колёс одной оси благодаря скручиванию балки, устанавливается на задней оси на многих легковых автомобилях бюджетного и среднего класса.



Подвеска состоит из:

-  Опоры колёс

-  Направляющие детали колёс

-  Упругих элементов

-  Стабилизатор поперечной устойчивости

-  Элементы крепления подвески



Опоры колёс – Соединяющая деталь колеса с направляющими деталями подвески состоит из - Ступицы колеса, подшипник ступицы, поворотный кулак. К ступице колеса крепится тормозной диск и колесо, а сама ступица через подшипник ступицы фиксируется на поворотном кулаке позволяя колесу вращаться, на поворотном кулаке имеются крепления для установки необходимых деталей таких как: тормозной суппорт, направляющих деталей колёс, рулевые наконечники.

На задней подвеске, поворотного кулака нет здесь ступица колеса с подшипником ступицы может фиксироваться сразу на направляющих деталях.





Направляющие детали колёс – Обеспечивают необходимый характер перемещения колёс относительно кузова, а так - же передают боковые и продольные силы, воздействующие на колёса.

Направляющими деталями являются рычаги, и амортизаторная стойка в подвеске «МакФерсона» для нежесткого соединения в рычагах используются сайлентблоки и шаровые опоры, а в амортизаторной стойке используется опора с подшипником.

В роли направляющих деталей могут использоваться разнообразные рычаги, амортизаторные стойки, балки мостов.





Упругие элементы – Детали которые при воздействие внешних сил деформируются, а после снятия внешних усилий восстанавливают свою первоначальную форму. В автомобиле упругие элементы воспринимают и передают преимущественно вертикальные силы, воздействующие на колёса, а за счёт деформации сглаживают воздействие неровной дороги на автомобиль.

В роли основного упругого элемента могут использоваться:

- пружина

- торсион

- листовые рессоры

- пневморессора

- Амортизатор





Торсион – выполнены в виде металлического стержня, работающего на скручивании, в легковых автомобилях встречается редко.



Листовые рессоры -  выполненные в виде металлических листов, в легковых современных автомобилях не применяются только лишь на некоторых внедорожниках, в основном используются на грузовых автомобилях и автобусах.



Пневморессоры – выполненные в виде баллонов с воздухом где воздух благодаря своим свойствам сжиматься выполняет роль упругого элемента. Пневморессоры имеют отличные ходовые показатели, но за счёт сложности всей системы и дорогого обслуживания используются на автомобилях высокой ценовой категории. В основном распространены на грузовом транспорте.



Пружина – Самый распространённый вид упругого элемента, который имеет хорошие ходовые характеристики и невысокую цену.



Амортизатор -  Устройство гасящее колебание упругого элемента и как последствие кузова и колёс тем самым повышая сцепление колёс с дорогой. Амортизатор на подвеске «МакФерсона» выполняет функцию направляющей детали колёс.





Стабилизатор поперечной устойчивости – представлен в виде торсионной штанги соединённый концами через стойки стабилизаторов с подвижными элементами подвески, а средняя часть стабилизатора закрепляется втулками стабилизатора на подрамнике подвески либо на кузове автомобиля.

При равномерном наезде на препятствие стабилизатор не работает и свободно вращается во втулках в случае наезда на препятствие одним из колёс стабилизатор работает на скручивание (скручивается по принципу торсиона) и тянет за собой второе колесо делая колёса немного зависимыми. Служит для уменьшения боковых кренов при поворотах.

Элементы крепления подвески – служат для соединения деталей подвески между собой и кузовом автомобиля, так как многие детали подвески движутся относительно друг друга в соединениях применяются не жёсткие крепления к таким деталям можно отнести:

- Сайлентблоки

- Шаровые шарниры

- Опоры амортизаторов

- Втулки стабилизатора

- Подрамник подвески (используется как промежуточная деталь крепления)

Сайлентблоки – Данная деталь состоит из двух металлических втулок объединенных резиновой вставкой, благодаря резиновой вставкой втулки имеют необходимый ход, а так - же частично гася вибрации подвески.

Сайлентблоки применяются в рычагах подвески, торсионных балках, амортизаторах, подрамниках подвески.



Шаровый шарнир – Состоит из металлического стержня, корпуса, вкладыша пластикового или полимерного. Стержень внутри корпуса может двигаться и вращаться что позволяет соединённым деталям иметь определенный ход. Используется в рычагах подвески где рычаг через шаровой шарнир крепится к поворотному кулаку. Шаровая опора объединена с рычагом или делается съёмной деталью, шаровые шарниры так же могут применяться в стойках стабилизатора, в рулевом наконечнике, в рулевой тяге.



Опоры амортизаторов – амортизаторы крепятся через сайлентблоки реже через другие резиновые крепления, а верхние опоры передних амортизаторов, значительно отличается своим устройством, например, в подвески «МакФерсона» в амортизаторе в верхней опоре устанавливается опорный подшипник так как в такой подвеске амортизатор вращается вместе с колесом, в других видах передней подвески амортизатор может не вращаться, а в верхней опоре будет отсутствовать опорный подшипник.



Втулки стабилизатора – Резиновый втулки через которые стабилизатор крепится к подрамнику или кузову автомобиля, стабилизатор может свободно вращаться во втулках.



Подрамник – Жесткая рама служащая опора для некоторых деталей подвески, может устанавливаться как спереди, так и на задней оси так же подрамник может отсутствовать, а подвеска будет крепиться непосредственно к несущей системе. Так же подрамник может служить опорой для двигателя и коробки передач рулевой рейки и других механизмов



Полузависимая торсионная балка


ИЖ 2125 зеленый мустанг › Бортжурнал › Виды задних подвесок и Механизмы обеспечения их устойчивости.

В данной "статье" рассмотрю виды задних подвесок и способы сохранения курсовой устойчивости.

Задняя подвеска должна сохранять курсовую устойчивость и нужную кинематику колеса при разного типа воздействиях:
— при работе подвески (вертикальном перемещении колеса)
— при боковых нагрузках (н-р, в поворотах)
— при передаче воздействия по траектории движения (разгоне, если задний мост ведущий и торможении в любом случае).
— чтобы элементы подвески не "выламывали" друг друга (н-р, если использовать реактивные тяги, параллельные продольным рычагам совместно с мостом, то при "синхронной" работе подвески всё будет хорошо, а вот при перекашивании они будут скручивать мост и сильно нагружать сайлентблоки и места крепления на кузове).

Есть целая серия книг по кинематике и эластичности подвесок от тов. Раймпеля: publ.lib.ru/ARCHIVES/R/RA…_Yornsen/_Raympel'_Y.html
mexalib.com/view/18902
Автор рассматривает не только кинематику, но и влияние пластичности (упругости) подвески.
Я не буду вдаваться в тонкости — их лучше почитать у автора, а йа ограничусь "зоосадом".

Итак:
Независимые подвески — кинематика колес независимая, соотв. и независимые механизмы обеспечения устойчивости.
— На поперечных рычагах. Отличная боковая и курсовая устойчивость, кинематика аналогична передним.
Минусы — занимает ОЧЕНЬ МНОГО МЕСТА. Если спереди она размещается по бокам двигателя, то в багажнике гражданского автомобиля это НЕПРИЕМЛЕМО. Ну а если не надо ездить на дачу, то почему бы не использовать? Например, Mercedes McLaren SLR:

Mercedes McLaren SLR


Из "фишек" — использование в качестве верхнего рычага полуосей на Ягуаре.

Полный размер

И ведь ездило! И ездит!


— стойки (типа МакФерсона) боковые нагрузки и вертикальную кинематику воспринимают стойки телескопическим механизмом амортизаторов. Соотв. амортизаторы должны быть ДЛИННЫМИ И КРЕПКИМИ чтобы было, чем воспринимать нагрузки. Кинематика — колесо ходит ровно по амортизатору. Продольные нагрузки и устойчивость обеспечивает поперечный или продольный или косой рычаг.
— продольный или косой рычаг. Всё то-же самое, только колесо жестко связано с рычагом, а не стойкой (аммортизатором) и ВСЕ НАГРУЗКИ держит этот рычаг. Кинематика — да, колесо чутка ходит по образующей, бОльше крены колеса, зато нет нагрузки на амортизатор — он может быть коротким и хилым.

Схематически


Вживую.

Промежуточное положение между продольным рычагом и балкой занимает Полузависимая задняя подвеска. или Торсионная балка. Совмещает в себе функции рычагов и стабилизатора поперчной устойчивости. Торсионных балок 2 типа — которые к кузову перекладиной

Полный размер

Рисуночек


Полный размер

Вживую


и которые перекладиной к колесам .

Ауди 80 Б3 например.


Полунезависимая — только первый вариант — по кинематике ближе к продольным рычагам.
Второй вариант уже ближе к мосту (зависимой подвеске).

Зависимые подвески — колеса связаны друг с другом. С одной стороны если одно колесо наезжает на кочку, то наклоняется и второе и теряет пятно контакта с дорогой, с другой стороны, на ровном асфальте при любом крене кузова и любом положении подвески, оба колеса стоят ровно и с полным пятном контакта, чего не наблюдается на независимых подвесках. Ну и у внедорожников мост пользуется заслуженной популярностью. Потому что железный, крепкий и весь привод закрыт от внешних воздействий.
НО возникает ряд сложностей по обеспечению устойчивости моста относительно кузова. А связаны они с тем, что мост жесткий и обеспечение поперечной устойчивости превращается в нетривиальную задачу. Потому что большинство решений, применяемых в независимой подвеске, будет выламывать друг друга через жесткий мост.
Ну и так как зависимая задняя подвеска с т.з. кинематики — одна единственная (2 колеса жестко связаны осью), то посмотрим на механизмы обеспечения определенного положения этой оси относительно кузова:
1. Рессоры. Рессоры как ни странно не только упругий элемент, но и механизм обеспечения положения. Как они это делают, думаю, понятно. Из плюсов — минимум занимаемого места в кузове (располагаются под кузовом), совмещение функций с упругим элементом, держат и взад-вперед и вправо-влево и воспринимают момент с колес, простота изготовления, замены и регулировки, … . Из минусов — СЛИШКОМ эластичная — читай, держит, но не особо жестко.

Рессорная подвеска.

2. с направляющими рычагами. Пружина здесь — только упругий элемент. Больше ничего она держать не способна. Рычаги как видим, хорошо держат только взад-вперед, для того чтобы держало вправо-влево, пару рычагов делают косыми и используют такой механизм, как тяга Панара (о ней позже). Для восприятия момента от колес, используют 2 пары рычагов. Одни крепятся снизу моста, вторые — сверху. Когда подвеска работает "синхронно" — это приводит только к небольшому развороту моста относительно оси и изгибу карданного шарнира. Если подвеска работает с перекосом (одно колесо выше, другое — ниже) — это приводит к деформации сайлентблоков и скручиванию моста. Т.е. шарниры в такие подвески ставить нельзя.
А от смещения вправо/влево вообще применяется отдельный механизм (позже)

с направляющими рычагами

3. Подвеска с А-образным рычагом. Грубо говоря, взяли предыдущий вариант и сделали два тяги совсем наклонными и соединили их в один А-образный рычаг. Надо сказать, что данный тип подвески не страдает недостатками предыдущего (так как имеет 3 точки крепления к мосту, а не 4), отлично держит мост во всех направлениях и допускает установку шарниров (подшипников) вместо сайлентблоков.

www.drive2.ru

устройство и принцип работы, плюсы и минусы

В конструкциях современных независимых подвесок наряду с пружиной или пневмобаллоном в качестве основного упругого элемента может также применяться и торсион (torsion — кручение, в переводе с французского). Торсионная подвеска обеспечивает автомобилю ряд преимуществ, главными из которых являются высокая плавность хода и компактность подвески. Однако ее существенные недостатки в виде худшей управляемости и валкости автомобиля не позволяют применять торсионы в основной массе современных легковых автомобилей.

История появления

Торсионная подвеска начала применяться еще с середины 1930-х годов на автомобилях французской марки Citroen. В 1940-х торсионы использовались на гоночных автомобилях Porsche.

Легендарный французский автомобиль Renault 16 с торсионной подвеской

Впоследствии их применяли и многие другие автопроизводители. Например, Renault, ЗиЛ и Chrysler. Применение торсионной подвески было обусловлено в первую очередь хорошими показателями плавности хода и простотой конструкции.

Что такое торсион?

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым –  состоящим из нескольких слоев, совместно работающих на кручение.

Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.

Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.

Принцип работы торсионной подвески

Торсионная подвеска работает аналогично пружинной, рессорной или пневматической. В качестве пружинного элемента выступает стальной стержень — торсион. При работе подвески на торсион передается усилие от несущего рычага, заставляющее стержень скручиваться до определенного предела. После этого упругий элемент возвращается в исходное состояние, выравнивая и положение рычага.

Виды торсионных подвесок

Передняя независимая торсионная подвеска на поперечных рычагах
Устройство и принцип работы торсионной подвески

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

  • Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
  • Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
  • Демпфирующий элемент  — амортизатор, выполняющий функцию гашения колебаний.
  • Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении.
Независимая передняя торсионная подвеска на двойных поперечных рычагах Toyota Hilux Surf

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней — с поперечно.

Задняя подвеска с поперечным расположением торсионов

Особенностью упругих

techautoport.ru

Виды подвесок

На проходимость, плавность хода, управляемость влияет ряд характеристик. Один из основных факторов влияния – подвеска.

Автомобильная промышленность выпускает три разных вида подвесок:

  1. зависимая;
  2. независимая;
  3. полузависимая.

Внутри каждого вида существуют подтипы – это многорычажная, двухрычажная, рессорная, пружинная и другие. Также есть адаптивная подвеска, созданная на основе гидропневматики.

Виды подвесок. Преимущества и недостатки

Зависимая подвеска

Этот тип отличает от прочих наличие жесткой балки, которая осуществляет связь между колесами. Функциональный принцип предусматривает влияние работы одного колеса на другое. Простая конструкция, неприхотливость в обслуживании, и как следствие, бюджетная стоимость. Чаще используется на легковых автомобилях эконом класса, грузовиках и внедорожниках.

В процессе работы такой подвески, если одно колесо попадает на неровность (поднимается или опускается), то второе колесо, как на рычаге, принимает противоположную позицию. В стандартном виде балка соединена с кузовом рессорами. Этот тип соединения считается наиболее надежным. При езде по ухабистому покрытию кренится весь кузов автомобиля. В салоне ощущаются все неровности дорожного полотна, на которые попадают колеса авто.

Маневренность, управляемость, плавность хода имеют средние показатели при зависимом типе подвески.

Подтипы подвески

Жесткий мост подвешен на продольных рессорах. Балка (мост) связана с рессорами прочными креплениями-хомутами. Рессора является «смягчающим» элементом, который первым принимает удары и сглаживает их силу. Это самый первый тип устройств, которые использовались еще в египетских колесницах, но не потерявший свою актуальность и в современном автомобилестроении.

Этот подтип подразумевает использование поперечной (реактивной) штанги и диагональных или продольных рычагов. Кузов автомобиля соединяется каждым из рычагов с балкой. Рычаги выполняют функцию мягкой фиксации оси. Смягчение ударов в таком подтипе подвески выполняют амортизаторы и пружины.

Для прицепов и отечественных грузовых автомобилей часто применяется зависимая рессорно-балансирная подвеска. Нейтрализаторами ударов выступают не только рессоры, но и балансиры, перераспределяя нагрузку по осям.

Составные части подвески:

  • Основа (мост). Жесткая балка, которая соединяет колеса.
  • Рессора. Устанавливается количество n рессорных листов на каждую сторону (продольные элементы) или поперечных, расположенных вдоль балки. Рессоры принимают участие в демпфировании. Количество листов зависит от марки/модели автомобиля и его назначения.
  • Кронштейн. Крепление рессор к кузову. Кронштейны устанавливаются фиксировано или не фиксировано. Нефиксированные кронштейны называют серьгой.
  • Хомуты.
  • Амортизаторы.
  • Стремянка.
  • Рессорные опоры.
  • Ступицы.
  • Пружины.
  • Рычаги.
  • Тяга Панара.
  • Стабилизаторы.
  • Придаточный вал (Де Дион подвеска).
  • Дифференциал.
  • Муфта.
  • Тормозной диск.
  • Балансиры.

В зависимости от вида и подтипа, составные элементы имеют отличия и не каждый элемент присутствует в определенном подтипе подвески. Реже используются пневмоэлементы.

Независимая подвеска

Этот вид подвески используется наиболее часто. В отличие от зависимой, здесь колеса не имеют жесткой связи, и не влияют в полной мере друг на друга. Внутри независимой системы есть много подтипов, чаще применяют такие как:

  • Двухрычажные. Два рычага, верхний и нижний, выполняют функцию крепежа. Один конец рычага установлен на ступице, а второй крепится на кузове. Более полувека этот тип применяется в различного типа автомобилях, чаще для легковых. В «Формуле-1» использовалась именно двухрычажная система. Большинство представителей семейства Жигулей оборудованы такой подвеской.

Конструктивно, нижний рычаг от ступицы направляется к балке или подрамнику, а верхний, вторым концом крепится к кузову. За основу шарнирных креплений выступают сайлентблоки. Нейтрализатором ударов в таком типе могут применятся пружины, пневмабаллоны, рессоры полуэллиптические, торсионы.

  • Пневматические. По сути, это оборудование амортизирующей части подвески на пневматике. Следовательно, тип подвески может быть различным (одно, двух и четырехконтурные, зависимым, независимым, полузависимым и т.д.).

Пневмооборудование позволяет изменять клиренс, настраивать жесткость подвески. Автоматический режим предусматривает адаптацию подвески к характеру дорожного покрытия и интенсивности движения.

  • Дюбонне. В довоенное время эта система была популярна за счет улучшеных ходовых качеств при недорогой стоимости. Технически, устройство представляло рычаг, упирающийся в пружину, которая заключалась вместе с амортизатором в общий корпус. Рычаг представлял вид колена. В корпусе находилась амортизаторная жидкость. Распространение этот способ не нашел, так как из кожуха с амортизатором и пружиной, в месте выхода рычага постоянно сочилась жидкость. Но есть интересный факт, такую систему применяли в подвеске Leopard 1 и течь амортизатора на подвеске танка была устранена, что не отразилось на автомобильных пневмоэлементах.
  • Гидравлические. Принцип работы таких систем схож с пневматикой. Различие в упругом элементе и специальной жидкости. Гидравлические системы рассчитаны на более длительный срок службы.
  • Макферсон. Создана в 1960 году инженером МакФерсоном. Состоит из рычага, пружинного блока с амортизатором «качающаяся свеча», выполняющего роль шкворня и стабилизатора устойчивости. Менее эффективная система против двухрычажной поперечной или продольной, но нашедшая широкое применение за счет малой себестоимости и технологичности.
Преимущества и недостатки независимых подвесок

Независимые подвески популярны на легковых автомобилях за счет высокой эффективности и повышения ходовых качеств. Находясь в салоне при движении на автомобиле с независимой подвеской менее ощутимы неровности дороги. Значительно смягчаются даже грубые удары при попадании одного колеса в выбоину. Такая подвеска повышает безопасность минимизируя крен автомобиля при значительном изменении положения одной оси. Повышена управляемость в сравнении с авто, имеющими зависимую подвеску. Осуществляется более совершенное сцепление с дорожным полотном, что имеет значение, особенно на высокой скорости.

Из недостатков, такие системы имеют больше элементов, дороже в эксплуатации и ремонте. В некоторых случаях, независимость осей может влиять на просвет в худшую сторону. При значительном изменении положения одного колеса есть вероятность повредить днище.

Полузависимая подвеска

Такой тип подвески используется для заднего моста, при условии, что автомобиль переднеприводный. Два продольных рычага подвески соединены поперечной балкой, в результате внешне получается П-образная форма. Один конец рычага закреплен на ступице, а второй на кузове или раме авто.

В отечественном автопроме такую схему можно увидеть на ВАЗах от 2108 до 2115 моделей.

К положительным моментам полунезависимых подвесок относятся:

  • высокая ремонтопригодность;
  • простота обслуживания и ремонта;
  • при изменении геометрии поперечного сечения балки, можно регулировать характеристики подвески;
  • высокая жесткость в поперечном сечении;
  • компактность и легкость, что снижает неподрессоренные массы;
  • оптимальные кинематические характеристики.

Полунезависимая подвеска, в основном, собирается на производстве на отдельном конвейере. Полностью собранная подвеска готова к установке в один прием.

К недостаткам относят:

  • применение только на заднем мосту авто с передним приводом;
  • система предусматривает определенную форму днища.

В целом, полунезависимая подвеска находит положительный отклик и аргументы в поддержку эффективности по многим ходовым показателям.

Заключение

Многие типы подвесок можно самостоятельно заменить. Если нет цели экспериментировать, то автомобильный рынок, как российский, так и зарубежный предлагает большое количество вариантов с различными типами подвесок. При выборе следует руководствоваться такими факторами, как, условия эксплуатации, интенсивность, требования к техническим данным и комфорту, возможность обслуживания и просто собственные предпочтения.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

5 самых распространенных типов подвески автомобилей

Категория: Секреты автомобилей.

Подвеска соединяет кузов или раму машины с колесами, передает все действующие силы и условия взаимодействия с дорогой на кузов и обеспечивает плавность хода, отрабатывая неровности ландшафта.

Любая подвеска состоит из 4 основных элементов:

  • упругий элемент - воспринимает и передает на подрессоренную массу вертикальные силы реакции при преодолении неровностей на дороге, уменьшает нагрузку на кузов, способствует плавности хода. Состоит из рессоров, пружин, торсионов.
  • направляющий элемент - воспринимает действующие на колесо продольную и боковую силы, задает характер перемещения колес: будут ли они при преодолении препятствия действовать слаженно, поворачиваясь одновременно (зависимый вид подвески) или же нет (независимый вид подвески). Состоит из рычагов поперечной и продольной устойчивости.
  • демпфирующий элемент- гасит вибрации кузова и колес, преобразуя энергию колебаний в тепловую. Это амортизаторы
  • стабилизирующий элемент - разделяет нагрузку бокового типа в поворотах, снижает крены. Это штанги, которые крепятся к кузову.

На сегодняшний день наиболее распространены следующие системы подвески:

  • McPherson
  • двухрычажная
  • многорыжачная
  • скручивающаяся балка - пружинная и торсионная


МакФерсон, двух- и многорычажная подвеска может использоваться на передней и задней оси. Балки применяются в качестве задней подвески.

Выбор того или иного типа подвески, которой оснастят авто на производстве, а также материалов, из которых будут изготовлены ее детали, определяется инженерами с учетом требований к архитектуре, габаритам и массе автомобиля: подбираются по типу кузова (седан, хэтчбек, спорткар, кроссовер, внедорожник, коммерческий фургон и т.п.), условиям эксплуатации (назначение машины и степень нагрузки, масса авто, регион использования), а также бюджета.

Когда конструкция подвески определена, она дорабатывается совместно с дизайнерами, чтобы схема подвески не нарушала эстетический ансамбль всего автомобиля.

Рассмотрим характеристики каждого типа подвески подробнее.

McPherson

Такой тип подвески назван в честь изобретателя - американский инженер Эрл С. МакФерсон представил конструкцию в конце 1940-х. Его задачей было создать максимально простую в сборе схему передней независимой подвески и, нужно сказать, это получилось.

«МакФерсон» предложил крепить подвеску к подрамнику только в двух точках с каждой стороны. Для этого на каждое колесо в McPherson приходится по одному нижнему поперечному (треугольному) рычагу. Со стойкой амортизатора рычаг соединяется вертикальной тягой стабилизатора.

Традиционный верхний рычаг в «МакФерсоне» заменен на пружину и соосный с ним амортизатор в роли направляющего элемента. Конструкция соединяется с кузовом мягкой резиновой подушкой.

Сейчас еще распространен тип подвески «псевдо-МакФерсон». В ней единый нижний рычаг разделяется на два независимых. Это позволяет добиться достаточной жесткости. Но верхнего рычага по-прежнему нет, что не позволяет отнести такую подвеску к двухрычажной. Пример применения - Mercedes-Benz C-Klasse.

Встречаются и «трехрычажные» варианты, когда нижний рычаг «псевдо-МакФерсон» делится на 3 части. Обычно такое решение используют в задней подвеске японских автомобилей.

«МакФерсон» - самый популярный и массовый тип современной подвески. Это компактная конструкция, идеально подходящая машинам с поперечно установленным мотором. Такое решение простое и недорогое в конструировании.

К недостаткам конструкции относится не идеальный угол развала колес. Это происходит из-за вертикального хода колеса, когда нижний рычаг подвески описывает дугу. В результате точка контакта шины с дорожным покрытием постоянно смещается в стороны.

А еще подвеска McPherson чувствительна к дисбалансу колес и передает на кузов дорожные вибрации и шумы, что делает ее не слишком комфортной в плане плавности хода. Усиленное трение штока и амортизатора быстро «приканчивает» последний, поэтому долговечностью «МакФерсон» не отличается.

Двухрычажная подвеска

Подвеска на двойных поперечных рычагах - самая что ни на есть классика автопрома. Два V-образных рычага расположены строго друг над другом, а их вершины крепятся шарнирами к верхней и нижней частям поворотного кулака - цапфа. Раздвоенные «лапки» рычагов прикрепляются к кузову. То есть ступица переднего колеса может повернуться вокруг своей оси.

Обычно на двухрычажной подвеске верхний рычаг короче нижнего - это улучшает сцепление поворачивающего колеса с дорогой.

Рычаги чуть наклонены горизонтально, что предотвращает «клевание» кузова при интенсивном разгоне или торможении.

Сейчас повсеместно V-образные рычаги в такой подвеске заменяют на L-образные, крепя длинную часть к кузову через хорошо демпфирующие неровности дороги эластичные втулки. Это повышает комфорт водителя за счет эффективного гашения вибраций. Классические V-образные рычаги применяют на гоночных автомобилях, потому что такое решение дает идеальную траекторию колеса.

В качестве упругих эдементов в двухрычажной подвеске могут использоваться пружины и торсионы, пневматические подушки, гидропневматика.

Двухрычажная подвеска ниже, чем остальные типы подвески, она дает идеальную кинематику, но занимает много места в ширину, и потому ее сложно ставить на авто с поперечным двигателем. Решить проблему можно сокращением плеча конструкции, и такое решение применили в Audi на модели А4 образца 1995 года, поставив вместо 2 рычагов 4.

В дальнейшем такое же решение повторяли не раз на крупных Audi и Volkswagen. Но этот вариант удорожил и без того недешевую конструкцию классической «двухрычажки» и, кроме того, проявил себя не таким надежным.

Многорычажная подвеска

Первым из серийных авто заднюю многорычажную подвеску получил Mercedes-Benz W201. Ее особенностью была довольно сложная и массивная конструкция. Но сочетание множества отдельных рычагов позволило уточнить кинематику, направлять колеса в нужном направлении, не меняя угол схождения колес и не отклоняясь при резком разгоне или торможении.

В качестве другого примера исполнения можно привести пятирыжачную переднюю подвеску Audi, где двум отдельным верхним рычагам полагается по собственной шаровой опоре.

Сегодня многорычажная подвеска - стандарт для дорогих автомобилей. Ступица колеса или поворотный кулак соединяют с кузовом 4 и более рычага, причем в зависимости от компоновки и кузова автомобиля рычагам можно придавать различную форму, задавать нужные параметры изменения развала колес при движении.

Система множества рычагов в подвеске повышает поперечную жесткость, отлично демпфирует неровности дорожного покрытия, идеально реагирует на замедление или ускорение автомобиля, держит траекторию при выполнении маневров на скорости. Это самый гибкий и надежный тип современной подвески.

К недостаткам конструкции относят ее сложность при проектировании, требования к используемым материалам (они должны быть легковесными, например, алюминиевые рычаги) и, как следствие - дороговизну. Для владельца многорычажная подвеска - еще и обилие деталей, которые сильно повышают стоимость обслуживания.

Скручивающаяся балка - пружинная и торсионная

В то время, как автопроизводители массово переходили от заднего привода к переднему, появилась проблема улучшения конструкции заднего моста.

Конструкция зависимой подвески типа «нарезной мост», когда оба колеса ведущей задней оси жестко связываются между собой и при наезде на неровность наклоняются одновременно, была хорошим вариантом лишь для внедорожников. А вот на легковых автомобилях это просто массивная неудобная конструкция, ухудшающая плавность и шумность хода.

Установить на заднюю ось независимую двухрычажную подвеску, при которой поведение колес никак не связано друг с другом, обходилось дорого. Сложная конструкция со множеством деталей и сейчас применяется только в сегменте премиальных седанов и кроссоверов.

Независимая подвеска в виде продольных рычагов и без стабилизатора, когда рычаги соединяли колеса одной оси с рамой кузова через шарнир (именно такая подвеска была на «горбатом» «Запорожце» ) была простой и дешевой конструкцией, но при высоких скоростях клонила колеса вместе с кузовом, и это уже было небезопасно.

Для бюджетных же моделей с передним приводом выход нашелся в конструкции так называемой «полунезависимой» подвеске, в которой два продольных рычага скрепляются поперечной балкой. Важно отметить, что такая схема устанавливается на задний мост ИСКЛЮЧИТЕЛЬНО переднеприводных автомобилей.

Пружинная балка

Вариант пружинной балки, которую часто путают с торсионной, выглядит так.

Колеса одной оси подвешивались на продольных или косых рычагах, а те крепятся к балке П-образной форме. Перекладина не изгибается. В качестве элемента упругости в такой конструкции задействованы пружины, которые крепятся на рычагах.

Все это - конструкция пружинной балки. Причем многие называют ее «торсионной», потому что в большинстве европейских языков torsion значит «скручивание». Тем более внешне эти конструкции похожи. Но, это не торсионная, а пружинная балка. Пример реализация полунезависимой пружинной балки - Renault Fluence.

Торсионная балка

Сегодня в качестве задней подвески переднеприводных недорогих авто ставят в основном торсионную балку.

От пружинной она отличается тем, что в качестве элементов упругости в ней действуют не пружины, а торсион - металлический стержень, проходящий через всю балку изнутри.

Такая конструкция позволяет компенсировать скручивание балки, а еще дает возможность менять положение амортизаторов, чтобы получить огромный багажник правильной классической формы.

К недостаткам конструкции относят ее жесткость, которая отражается на комфортности хода автомобиля.

С другой стороны, есть инженерные решения, где торсионы располагаются продольно, их длина не так сильно зависит от длины балки, и в таком случае комфорт  комфорт хода такой подвески повышается практически до уровня независимой многорычажной.

Качественные детали подвески любого типа для вашего автомобиля предлагает наша разборка

Перейти к поиску

Метки: устройство автомобиля, Подвеска

retailmotors.by

Большой пост о торсионной балке на Peugeot 206 и аналогичных. — DRIVE2

Думаю каждый кто сталкивался с французским автомобилем 20го века, знакомо это название "Торсионная задняя подвеска" Которая к великому сожалению, стала так называемым бичом и камнем преткновения, поводом для споров, ругательств в сторону французов и ненависти. И по моему скромному мнению, абсолютно не заслуженно.
В этом посте постараюсь объяснить почему.

Полный размер

Так выглядит торсионная балка на Peugeot 206 rc, sedan, sw.

Балка и все ее составляющие.

Балка имеет очень простой состав и принцип работы, имеется сама балка которая крепиться к днищу машины на 4х практически бессмертных сайлентах. Сама балка это труба в которую запресованы 2 стальных "пальца" с каждой стороны, на пальцы в свою очередь надеваются рычаги на игольчатых подшипниках. Место пружин используются торсионы — они идут вдоль всей балки, один конец заходит в неподвижную часть второй в рычаг, такая же история со второй стороны. Так же имеется центральны торсион он же стабилизатор поперечной устойчивости, и он имеет огромнейшую роль в работе балки и ее сохранности в целом. Проходит он внутри трубчатой конструкции балки и крепиться ухом с каждой стороны к рычагам балки. Все это вся конструкция.

Плюсы:
1. Малый размер относительно стандартной пружинной балки или многорычажки, экономия места в багажнике, легкий демонтаж всей конструкции (4 болта и тормозные трубки, тросы ручника)
2. Малый вес относительно других конструкций.
3. Дарит отличную управляемость и устойчивость в поворотах и на дороге, изменяемый клиренс автомобиля, большая грузоподъемность.
4. Простое не затратное ОБСЛУЖИВАНИЕ, не ремонт, а повторюсь ОБСЛУЖИВАНИЕ конструкции.

Минусы:
1. Дорогостоящий ремонт.
2. Не терпит похабного и наплевательского отношения к обслуживанию и диагностике.

Теперь разберем суть проблемы.

Дело в том, что 99% балок убиты владельцами по неопытности или же безграмотности.
Вся суть кроется в игольчатых подшипниках на которых ходят рычаги по стальному пальцу.
А точнее в уплотнительных резинках которые защищают подшипники от попадания туда воды, грязи и пыли.
И это первая причина выхода из строя всей конструкции и попаданию на немалый бюджет ремонта.
Избежать элементарно, в сезон переобувки или при замене тормозных колодок посмотреть в каком состоянии находятся резинки, при необходимости заменить.
Дальше следует естественный износ подшипников, завод рекомендует менять их раз в 80 тысяч пробега, но это в Европе, где климат и дороги в куда более лояльном состоянии чем у нас в РФ. Поэтому замена раз в 40 тысяч пробега или же раз в год-полтора-два в зависимости от вашей манеры езды и количестве километров пройденных, навсегда избавит вас от подобной проблемы.
Почему ВАЖНО вовремя поменять изношенные подшипники? А потому что со временем, да еще если и должным образом не следить они из подшипников качения, превращаться в подшипники трения, разваливаются превращаться в труху и рычаг под весом автомобиля начинает избивать палец, изнашивать и коробить метал. Появляется люфт, колеса становятся в отрицательный развал, зад машины кидает во все стороны, все стучит, дядюшка пежо вертится от проклятий в его адрес.

Приходим к выводу, что вся эта страшная балка, нечто иное как результат недобросовестного отношения к автомобилю и его обслуге, мы точно так же на всех автомобилях меняем ступичные подшипники, колодки и масло, это все из той же оперы, просто вовремя и правильно обслужить автомобиль и он никогда не подведет вас. Обслуга балки стоит не дороже замены масла в сервисе с учетом цены масла и фильтра. А при доложном уходе дарит управляемость автомобилю на уровне многорычажной подвески, которую обслужить гоораздо затратнее и сложнее. ( попробуйте поменять все сайлентблоки в задней подвеске хонда сивик хэтчбэк 90ых годов)

Диагностика неисправности:
1. Изношенные резиновые уплотнители на рычагах за ухом стабилизатора.
2. Люфт в рычаге подвески
3. Стук в задней части автомобиля
4. Развал задних колес выше больше допустимых 1.3 градуса
5. Задняя часть автомобиля гуляет по ровной дороге и пытается уехать из под вас в повороте, неконтролируемо.

Достаточно следить за первыми 2 пунктами, что бы не доводить до остальных.
И тогда эксплуатация достойного хэтчбэка (извините владельце 206 седанов, но ваши авто я не воспринимаю как машину) не будет превращаться в пытку, это же касается и остальных узлов автомобиля.

P.S
Любите свои автомобили и они ответят вам взаимностью.

P.SS
Надеюсь этот не очень большой пост поможет кому-то определиться в выборе, ремонте или же найти проблемку, ибо когда я только начинал познавать 206, имел только кучу негативных отзывов, а на данный момент даже после продажи автомобиля я являюсь его фанатом и обязательно вернусь к этой машине в будущем.

Полный размер

www.drive2.ru

Торсионная балка - свойства, строение и ремонт

Торсионная балка - это решение, которому уже около пятидесяти лет. Несмотря на это, оно все еще охотно используется производителями автомобилей и все еще ценится водителями. Как она построена и какова функция торсионной балки? Какие неисправности связаны с задней торсионной балкой? Как выглядит ремонт и сколько он стоит?

Экономные водители хотят, чтобы подвеска в их автомобилях была долговечной. Кроме того, это должно обеспечить довольно приличное подавление неровностей. Производители автомобилей хотели бы, чтобы подвеска была дешевой и не занимала много места, потому что автомобиль мог бы также использовать большой багажник. И сборка может быть дешевой в установке. Требованиям обоих отвечает задняя торсионная балка - простая подвеска, дешевая, долговечная (за исключением упомянутого ранее) и относительно комфортная.

Задняя торсионная балка была популяризирована Volkswagen в семидесятых, когда компания «переключилась» на использование переднего привода. На протяжении десятилетий торсионная балка использовалась в ряде чрезвычайно популярных моделей городских и компактных автомобилей, включая самые популярные в мире компакты, такие как Golf и Corolla. Она даже нашла свое место в современной, альтернативной моторизации, потому что ей был оснащен электрический Nissan Leaf. В настоящее время все больше и больше компактных автомобилей оснащаются многорычажной задней подвеской (ожидания клиентов в отношении комфорта растут), но нет никаких признаков того, что торсионная балка исчезнет.

Торсионная балка - как она построена? Какими свойствами она обладает?

Задняя торсионная балка - мастер компромиссов. Некоторые описывают его как зависимую деталь, другие классифицируют как независимую. И это действительно полузависимая подвеска - ведь движение одного колеса каким-то образом влияет на другое.

Какие элементы входят в типичную торсионную балку?

  • Пара продольных рычагов, расположенных симметрично по бокам шасси. Это жесткие металлические элементы, в данном решении в основном стальные, изготовленные по технологии закрытого или открытого профиля. Они обычно имеют форму простых балок.
  • Рычаги подвески крепятся к шасси на расстоянии нескольких десятков сантиметров от задней оси с помощью металлических резиновых втулок (втулок подвески).
  • Пара металло-резиновых втулок (сайлентблоков), которые прикрепляют поперечные рычаги к шасси автомобиля и позволяют ограничивать их движение. Рукава крепятся к корпусу на металлических штифтах. Элемент состоит из двух металлических гильз - внутренней и внешней. Между наружным и внутренним рукавами имеется резиновый слой, который образует постоянное соединение между рукавами. Внутренняя втулка прикреплена к болту, привинчена или приварена к шасси. Наружная втулка вдавливается в углубление в передней части маятника.
  • Задача рукава, кроме крепления, также состоит в том, чтобы поглощать колебания маятников, чтобы они не проходили по корпусу. Кроме того, сайлентблоки заглушают маятники.
  • Балка - металлический элемент, соединяющий оба поперечных рычага. Она может иметь U-образное поперечное сечение, она также может быть закрытой. Торсион чаще всего приваривается к поперечному рычагу. Винт используется реже.
  • Балка установлена ​​на расстоянии от одного до нескольких сантиметров от оси заднего колеса.
  • Двухтрубные амортизаторы - газовые или масляные. Их верхняя часть установлена ​​на шасси автомобиля, а нижняя часть - на маятниках. Задача амортизаторов - обеспечить надлежащее сцепление в любых условиях (амортизатор «прижимает» колесо к поверхности), а также поглотить неровности.
  • Винтовая пружина - элемент подвесной пружины, отвечающий за амортизацию и надежную поддержку амортизаторов при работе.

В некоторых решениях используется компактный узел, в котором амортизатор вместе с пружиной образует одно целое - подвесную колонну.

  • Ступицы колес - смонтированные на концах поворотных рычагов элементы, на которых крепятся колеса, тормозные диски и другие компоненты, не связанные с подвеской (датчики скорости вращения колес и т. Д.).
  • Гибкие соединения - прикрепите балку к шасси автомобиля. Обычно используются два.
  • Поперечина - не всегда используется. Это дополнительный элемент, обеспечивающий устойчивость при прохождении поворотов. Один конец прикреплен с помощью шарового шарнира к корпусу, а другой (также таким же образом) к балке.

Каковы основные преимущества стандартной торсионной балки? Это компактный элемент, его легко собрать на производственной линии и легко заменить в мастерской. Небольшие размеры позволяют использовать место для багажника. Для водителя самое большое преимущество - долговечность выше среднего. В торсионной балке геометрию подвески не нужно регулировать, что означает, что исключается одна операция обслуживания.

Каковы недостатки типичных торсионных балок? Не очень высокий комфорт при езде, в большинстве случаев невозможность замены отдельных элементов (например, маятника) из-за их постоянной сварки с балкой, а также немного меньшая устойчивость при движении по неровной местности из-за удара одного колеса о другое (колесо, которое вошло неровности и подъемы также приводят к некоторому подъему колеса на другой стороне автомобиля).

«Французская» торсионная балка - решение, используемое в автомобилях Renault, Citroen и Peugeot

Как мы упоминали ранее, торсионная балка является чрезвычайно прочным элементом подвески. Единственным печально известным исключением являются французские автомобили. Чем торсион, используемый на «французском», отличается от других транспортных средств? Давайте посмотрим на типичное решение:

  • Балка в автомобилях, также называемая опорной трубой - устанавливается на корпус с помощью резиновых металлической гильзы
  • Патрубки - металлические элементы на концах балки
  • Задние рычаги - прикреплены к шасси с помощью игольчатых подшипников, а к балке с помощью штифтов.
  • Игольчатые роликоподшипники - подшипники, в которых продольные ролики являются элементом качения. По словам конструкторов, использование подшипников позволило рычагам двигаться легче, чем при использовании резиновых втулок. Это решение оказало влияние на комфорт вождения и лучше «прижимало» колеса к земле.
  • Торсионные и пружинные торсионные стержни - они заменяют пружины, и у них также есть задача обезопасить поперечные рычаги от падения с пальцев. Их преимущество в том, что они не занимают столько места, сколько пружины, что, в свою очередь, позволяет лучше использовать пространство автомобиля, например, создать больший багажник.
  • Резиновые герметики - защищают подшипники от воды, в том числе. К сожалению - неумело.

Конструкция претерпела много разных типов эволюции, которые изменили ее состав.

Стандартная торсионная балка - это элемент, который нельзя разобрать. Предполагалось, что «французский» торсион является съемным, что должно было обеспечить замену отдельных изношенных элементов. Французское решение было также более удобным, чем стандартная балка, и обеспечило лучшую уверенность вождения. Однако на практике - это оказалось во много раз более экстремаотным, чем стандартным. Производитель, казалось, ожидал этого, так как он сразу использовал съемную конструкцию. Помимо игольчатых роликоподшипников, торсионные стержни также вызывали проблемы - плохая регулировка означала, что автомобиль мог быть искривлен. Короткие амортизаторы не всегда справляются с нагрузками. В большинстве случаев торсион оказался подверженным коррозии. Это была также ошибка резиновых уплотнителей, которые не защищали должным образом.

Торсионная балка - каковы признаки износа и поломки?

Большая нагрузка на автомобиль, движение по некачественным дорогам, воздействие задних колес на бордюр, старение резины, а в случае французских автомобилей - также коррозия - все это влияет на износ задних балок и компонентов, входящих в них.

Стандартная торсионная балка должна легко выдерживать 200 000 км пробега, а в некоторых должным образом обслуживаемых автомобилях он может и вдвое больше (то есть практически на протяжении всего срока службы автомобиля). Замена может потребоватся амортизаторам и пружинам.

Французы могут испортится после пробега всего в несколько десятков тысяч км.

Каковы типичные симптомы отказа задней торсионной балки?

  • Шум и удары при движении по неровной поверхности - признак износа резинометаллических рукавов
  • Утечки масла из амортизаторов, неравномерный износ задних шин, странное поведение автомобиля при торможении и прохождении поворотов (так называемое плавание), увеличение тормозного пути, низкая устойчивость к порывам ветра, включение АБС при любом более интенсивном торможении - это признаки износа амортизаторов
  • Стук при торможении и ускорении и в поворотах, коррозия на пружинах - признаки поломки пружины
  • В случае аварии или повреждения после столкновения, в результате которого торсион погнулся или сломал маятник, он заменяется новым.
  • Каковы симптомы отказа торсионной балки во французских автомобилях?
  • Скрип и потрескивание - признаки поломки игольчатого подшипника, обычно корродированные
  • Сильные удары во время вождения
  • Наклон верхних частей задних колес к кузову
  • Наклон нижних частей задних колес к кузову
  • Наклон машины назад или в сторону
  • Металлическое жужжание - признак повреждения стабилизатора.
  • Автомобиль небезопасен при прохождении поворотов
  • Неравномерный износ протектора

В случае аварии или повреждения после столкновения можно заменить поврежденные элементы новыми.

Торсионная балка - ремонт

И снова мы рассмотрим героиню нашей статьи, поделив ее на стандартное и французское решение. Что мы можем заменить в случае повреждения?

  • Металлорезиновые рукава (сайлентблоки). Даже если одна подвеска повреждена, мы заменяем их попарно. В большинстве случаев для снятия рукава требуется гидравлический пресс.
  • Амортизаторы. Фирменные и более дорогие лучше, но, очевидно, мы не всегда можем себе это позволить. Мы также заменяем их в парах.
  • Пружины подвески. Пружины также заменяются попарно. Цена на замену такая же, как на амортизаторы. Если у автомобиля есть подпружиненные колонны, может быть выгодно заменить их целиком.

Полная замена торсионной балки - решение в случае аварии при повреждении. Установка не дорогая и не сложная, если только крепления на шасси автомобиля не были повреждены.

Торсионная балка, т.н. «Французская» - это полностью съемная запчасть, что позволяет заменить все элементы. Но ... цены совсем не низкие. В большинстве случаев одна проблема включает целый ряд других, поэтому специализированные мастерские занимаются комплексным восстановлением балок.

Полное восстановление задней балки включает в себя ее разборку, проверку состояния и замену всех поврежденных элементов новыми. Другие убираются.

Цены на ремонт не всегда так высоки. В дополнение к замене, механик также должен правильно отрегулировать всю заднюю подвеску, чтобы автомобиль не наклонялся ни в одном направлении.

К счастью, вы можете легко найти квалифицированных механиков, которые позаботятся о задней торсионной балке правильным образом - например, заменив амортизаторы на стандартные или выполнив полное восстановление балки французских автомобилей.

infoshiny.ru

О легковых прицепах. Выбор подвески прицепа — DRIVE2

Один их самых часто задаваемых вопросов при покупке прицепа — какую подвеску выбрать?

Попробую немного облегчить жизнь людям задумавшим покупку прицепа.

Есть много различных вариаций, но в основном, можно выделить три типа подвесок прицепов:
Торсионная (резино-жгутовая) подвеска
Рессорная подвеска
Пружинная независимая подвеска на А-образных рычагах

Полный размер

Типы подвески легкового прицепа

Торсионная (резино-жгутовая) подвеска

Полный размер

Преимущества торсионной подвески:
— дешевая — прицепы с торсионной подвеской самые дешевые
— простота в монтаже — все элементы подвески вмонтированы в балку оси прицепа, меняется целиком.
— неприхотлива — во время эксплуатации подвеска не требует обслуживания.
— независимая — колеса имеют свободу действий относительно друг друга, отрабатывает неровности каждым колесом в отдельности
Недостатки торсионной подвески:
— неремонтнопригодность — при перегрузке если провернулся торсион, то прицеп эксплуатировать нельзя. Требуется замена оси.
— вертикальная раскачка при движении.

Рессорная подвеска

Полный размер

Преимущества рессорной подвески:
— высокая ремонтнопригодность — возможно починить в дороге
— рессоры — высокий запас прочности
Недостатки рессорной подвески:
— требует периодического обслуживания — смазки мест трения
— зависимая — на больших неровностях прицеп накреняется в сторону уклона
— дороговизна по сравнению с торсионной подвеской

Пружинная независимая подвеска на А-образных рычагах
самая современная и дорогая

Полный размер

Полный размер

Преимущества пружинной подвески:
— высокая ремонтнопригодность — возможно починить в дороге
— независимая — колеса имеют свободу действий относительно друг друга, отрабатывает неровности каждым колесом в отдельности, идеально для плохих дорог
Недостатки пружинной подвески:
— дороговизна

Если вам нужен самый недорогой прицеп, использовать вы будете его не очень часто и при этом эксплуатация будет происходить на дорогах с нормальным покрытием, то вам стоит присмотреться к прицепам с торсионной подвеской.

Если вы подбираете прицеп для постоянной эксплуатации, в том числе по плохим дорогам, вдалеке от населенных пунктов, то вам лучше присмотреть прицеп с рессорной подвеской.

А если вы любите самое лучшее, комфорт для себя и все что окружает вокруг, то вам к прицепам с пружинной подвеской.

А вообще конечно, тут как говорится, на вкус и цвет…

Тут подробнее о нашем прицепе для перевозки туристического оборудования:
Чемодан на колесах МЗСА 817701.004… или НАШ прицеп для кемпингового оборудования

www.drive2.ru

Полузависимая задняя подвеска

Торсионно-рычажная подвеска

Полузависимая подвеска задних колёс с парой продольных рычагов, соединёнными торсионной балкой работающей на скручивание. Данный тип подвески получил широкое распространение в 70х-90х годах 20-ого века и продолжает использоваться на бюджетных автомобилях с передними ведущими колесами и по сей день. Торсионно-рычажная подвеска создана инженерами компании Audi и на данный момент считается морально устаревшей. Достоинством данного типа подвески можно считать высокую надежность, невысокую стоимость и простоту обслуживания

Подвеска с дышлом

Данную подвеску можно считать полузависимой. Такой, какой она является сегодня, эта подвеска была создана в 70х годах и предназначена была для автомобилей, имеющих компактные габариты. Первым автомобилем, который её получил, стал Audi 50. В наши дни примером автомобиля с подвеской, имеющей дышло, можно считать Lancia Y10.
Подвеска базируется на изогнутой спереди трубе. На ее концах расположены колеса с подшипниками. Именно выступающий вперед изгиб трубы и образует то самое дышло. Оно закреплено на кузове с помощью резинового или шарового шарнира в продольной вертикальной плоскости. Боковые силы передаются посредством двух симметричных косых реактивных штанг.
Это один из немногих типов задних подвесок, которые могут влиять на положение кузова автомобиля при его торможении и разгоне, предотвращая его продольный крен. Возможность такого влияния обеспечивает дышло. Во время разгона или торможения машины в точке опоры дышла действует сила, которая препятствует возникновению продольного крена (клеванию и приседанию кузова).

Подвеска на связанных рычагах

Эта подвеска представляет собой ось, являющуюся полузависимой подвеской. Она имеет продольные рычаги, которые соединены между собой с помощью жесткого упругого торсиона. Особенность конструкции в том, что она хоть и вынуждает рычаги колебаться синхронно, но в то же время за счет того, что торсион закручивается, ее рычаги все же имеют некоторую независимость. Поэтому подвеску и считают полузависимой. В таком виде она применена в автомобилях Volkswagen Golf нескольких поколений. А в целом такая конструкция имеет множество разновидностей, ее широко используют на задней оси автомобилей с передним приводом.

Торсионная подвеска

Этот тип подвески представляет собой торсионный металлический вал, который работает на кручение. Один конец подвески крепится к шасси, второй – к специальному рычагу, расположенному перпендикулярно и связанному с осью. Торсионная подвеска изготавливается полностью из стали, термически обработанной и способной выдерживать при кручении большие нагрузки. Самым главным принципом работы торсионной подвески является работа на изгиб.
Балка подвески располагается иногда поперечно, а иногда продольно. Расположение балки продольно обычно используется на тяжелых и крупногабаритных грузовых машинах. Легковые автомобили, как правило, на заднем приводе, получают поперечное расположение подвески. Но в обоих вариантах торсионная подвеска помогает автомобилю идти плавно, осуществляет регулирование крена на поворотах, оптимизирует показатель затухания колесных и кузовных колебаний, снижает размер колебаний управляемых колес.
На некоторых моделях автомобилей торсионная подвеска применяется с целью достижения автоматического выравнивания, используя мотор. Он стягивает балки и придает тем самым дополнительную жесткость, в зависимости от скорости движения машины и общего состояния дорожного полотна. Есть подвески с регулируемой высотой, тогда их можно использовать как вспомогательное средство при замене колес. Автомобиль приподнимается над землей при помощи трех колес, четвертое же колесо поднимается за ними, без использования домкрата.
Основным преимуществом такого типа подвесок считается их долговечность, простота регулировки высоты и компактные размеры по отношению к ширине автомобиля. Такая подвеска занимает гораздо меньше места, чем подвески с пружинами. Торсионную подвеску легко эксплуатировать, она ненавязчива в техническом обслуживании. Если возникла необходимость регулировки положений элементов подвески при ее разбалтывании, то отладку можно осуществить самостоятельно, при помощи обыкновенного гаечного ключа. Добраться до нужных мест подвески и подтянуть болты совсем несложно. Однако следует при этом помнить, что необходимо соблюдать меру – при излишнем затягивании может появиться жесткость хода. В целом регулировка торсионной подвески осуществляется намного легче, чем пружинной. Производителями меняется торсионная балка с целью регулировки положения и движения в зависимости от массы двигателя.
Предшественником нынешней торсионной подвески можно считать конструкцию, которую применяли в Volkswagen Beetle в 30-е годы прошлого века. До известного в настоящее время устройства ее модернизировал профессор Ледвинка, и в середине 30-х годов такую подвеску установили на Татре. Уже в 1938 году Фердинанд Порше позаимствовал особенности дизайна торсионной подвески конструкции Ледвинки и выпустил ее в серийное производство KDF-Wagen.
Подвеску данного типа массово применяли на военных автомобилях и технике в период Второй мировой войны. Когда война закончилась, торсионную подвеску использовали только на автомобилях в Европе, включая легковые. Например, ее получили такие марки, как Рено, Ситроен и Фольксваген. С течением времени производители легковушек начали отказываться от применения подвески с торсионной балкой на пассажирских автомобилях из-за сложного процесса производства торсионов.

povozcar.ru

Торсионная балка. Плюсы и минусы торсионной подвески

Вы слышали такое понятие, как «торсионная подвеска»? Не знаете, о чем идет речь? Это такая разновидность подвески, где главным элементом является торсион.

Устройство и принцип работы

Торсион выполнен из , его работа осуществляется на скручивании. Он представляет собой стальной стержень, соединенный со шлицем на концах. Также эта деталь может состоять из балки конкретного сечения, набора пластин.

Крепление торсиона производится к кузову автомобиля или к его раме, а другой конец присоединяется к рычагу. Когда колеса перемещаются, он закручивается, поэтому происходит неразрывная связь между кузовом и колесом. Так выглядит торсионной подвески.

Вращаются торсионы исключительно односторонне. Другая не менее важная особенность подобного элемента состоит в том, что он также используется для определения высоты кузова. Работа торсионной подвески осуществляется в процессе вращения. Для того чтобы понять ее специфику можно представить вытянутую руку с вращающимся запястьем.

Виды независимых подвесок

Независимая торсионная имеет несколько видов:

  • На двойных поперечных рычагах.

Здесь торсион находится параллельно кузову, поэтому его длина поддается регуляции в широком пределе. Так, один конец подвески крепится к поперечному рычагу, а второй – к раме машины. Эту конструкцию часто можно встретить на внедорожниках, где она выступает в виде передней подвески.

  • На продольных рычагах.

В этом случае торсионы располагаются в поперечной зоне кузова. Их в основном используют для создания задней подвески автомобилей.

  • Связанные продольные рычаги.

В этом варианте направляющими являются 2 рычага продольного типа, которые соединены друг с другом при помощи балки. Так создается задняя подвеска торсионная в автомобилях переднего привода.

Иногда такая необходима для обеспечения выравнивания в автоматическом режиме с применением мотора, стягивающего балки для увеличения жесткости.

Немного из истории

Торсионная подвеска автомобиляприменяется с давних пор. Впервые она была использована на машине Citroen Traction Avant. Затем немецкие производители выпустили известный Volkswagen Beetle, где главной деталью выступал торсион. Такая конструкция получила широкую популярность во многом благодаря простой схеме изготовления и компактному размеру.

Позже ее стали применять на машине «Запорожец», где она выступала в виде передней подвески с двумя торсионами квадратного сечения. Поэтому не стоит удивляться тому, что сегодня такая конструкция особенно популярна.

Преимущества и недостатки подвески

Для того чтобы понять, что же у нее такого особенно, необходимо рассмотреть плюсы и минусы. Но вначале мы определим положительные характеристики, свойственные торсионной подвески:

  • Малая масса конструкции;
  • Можно регулировать жесткость дорожного просвета и подвески;
  • Простой ремонт и сервисное обслуживание.

Среди отрицательных характеристик следует выделить такие, как:

  • Необходимость наличия дорогих технологий в процессе производства;
  • Ограничение нагрузки по причине напряжения в сварном шве.
  • Неспособность создавать прогрессивное увеличение упругости.

Торсионная подвеска в большинстве случаев используется на внедорожниках и грузовых машинах

Торсионная подвеска разболталась? Ничего страшного в этом нет. Достаточно всего лишь исправить ее положение с помощью гаечного ключа, подтянув болты. Но действовать нужно осторожно, чтобы чрезмерно перетянутые детали при передвижении машины не создали большую жесткость ухода. На самом деле регулировать торсионную подвеску просто, сложнее это производить, если речь идет о пружинных конструкциях.

Сегодня этот тип подвески в большинстве случаев используется на внедорожниках и грузовых машинах известных марок – Додж, Дженерал Моторс и Форд.

Торсион представляет собой металлический упругий элемент, работающий на скручивание. Как правило, это металлический стержень круглого сечения со шлицевым соединением на конц

autokresla-isofix.ru

Задняя торсионная балка. — Peugeot 307, 2.0 л., 2006 года на DRIVE2

В предыдущих постах писал о том как доставал меня металлический звук и как в конце концов была найдена причина-лопнувший торсион-стабилизатор задней балки. И вот списавшись, а потом и созвонившись с serdgik61 было принято решение по дороге в Санкт-Петербург заскочить к нему на денёк и махнуть старую на новую. В разговоре были определены все наши действия. Заочно, на Drive2, мы были знакомы. И много полезной информации для своих пыжей я получил именно от него. А вот теперь предстояло личное знакомство.
Встретились как родные. А самое главное как в том старом выражении: хороший человек это не профессия. Здесь и человек и профессионал хороший. Я дотошный в плане машин. Но serdgik61 превзошёл все мои ожидания. Не просто поменял балку и навесное, а как все это сделано, какое отношение к работе. Были установлены ранее утеренные саморезики, клипсы колпачки и тд.

Полный размер

Балка отпескоструена.

Полный размер

Готовится к покраске.


А вот знакомые многим пыжи.

Полный размер

Фото на память.

Полный размер

Слева новая, лучше чем с завода.

Полный размер

Feline разобранный.

Полный размер

То ли ещё будет)

Полный размер

Ещё немного и в дальний путь.


Я пытался предложить помощь, но мне доверили лишь камеру)

Полный размер

Балка заняла своё место.

Полный размер

Живее всех живых)

Полный размер

Красота!


Ко всему прочему прокачали тормоза и теперь просто огонь. Что крутил автобог с компом, но злаполучный чек исчез с экрана и пока его нет, а проехал я уже около 2000 км. Такого фокуса ещё не было. Одним словом респект и уважуха! serdgik61, Игорь, благодарю! Работы закончили около полуночи, а затем
serdgik61 Прокатил меня на Feline. Мужики, процветание вашей фирме!
На этом все. Мира и добра!

www.drive2.ru

Балка или многорычажка - что лучше для автомобиля: рекомендации

Новости Aвтоновинка Автобизнес Автособытие Автотехнологии Автофанаты Законодательство Тест-драйв Видео Автомобилисту Б/у автомобили Полезные советы Спецтемы Шины Коронавирус Калькулятор UA RU
  • Больше
UA RU
    Новости Aвтоновинка Автобизнес Автособытие Автотехнологии Автофанаты Законодательство Тест-драйв Видео Автомобилисту Б/у автомобили Полезные советы Спецтемы Шины Коронавирус Калькулятор
  1. Авто 24
  2. Автомобилисту
  3. Советы

21 сентября 2019

auto.24tv.ua

Торсионная подвеска и тортики — что общего?

Торсионная подвеска и тортики — что общего? И то, и другое приносит радость при правильной эксплуатации. Если смотреть как кто-то другой ест тортик или устанавливает подвеску — веселее от этого не станет. Но если подвеску ставят вам, и пока вы ждёте, шустро орудуете десертной ложечкой... Вот оно счастье.

Что за торсионная подвеска такая? Торсионная подвеска уже восемьдесят лет радует автолюбителей своим существованием. Её основными преимуществами являются простота конструкции, малый объём и невысокая цена.  Можно догадаться по названию, что торсион играет здесь не последнюю роль, а именно является упругим элементом. Торсион — стержень из металла, работающий на скручивание и может быть целым элементом и состоять из различных пластин и балок.

Торсионная подвеска бывает нескольких видов, в зависимости от конструкции:

  • На продольных рычагах. Торсион (один или два) базируются поперёк кузова с крепящимися продольными рычагами. Такая модель уже не используется, а раньше функционировала в качестве задней подвески для мелких легковушек;
  • Независимая на двойных поперечных рычагах. Упругие ребятки лежат уже вдоль кузова и прилегают одним концом к раме, другим к поперечному рычагу. Крутость такой подвески в том, что мягкость подвески имеет большой диапазон регулировки. Слава тросикам;
  • Полунезависимая торсионная подвеска. Гибрид первых двух подвесок, нашедший славу как у автомобилей эконом класса, так и владельцев премиум авто. Уже знакомые нам продольные рычаги скрепляются торсионной балкой, и с одной стороны монтируются к кузову, с другой к колёсной ступице.

Арифметика преимуществ торсионных подвесок. Как и всё в этом бренном мире, торсионная подвеска имеет как светлую, так и тёмную сторону. Если разложить эту кашу по тарелочкам весов, то в чашу добра пойдёт:

Компактность и лёгкость. Кому понравится таскать с собой море металлического хлама? Долой объёмные пружинки!

Простота конструкции и ремонта. Чем проще устроен механизм, тем проще его починить. Чтобы отрегулировать подвеску, нужен лишь гаечный ключ, главное не перетянуть болты и не сделать подвеску излишне жёсткой;

Высокая надёжность и низкая цена. Поскольку ломаться там особо нечему, механизм служит дольше собратьев. Ведь большой молодец торсион. Цена на подвески с его использованием гораздо ниже благодаря конструкции;

Регулировка клиренса по настроению. Хочешь быть царём горы — увеличил зазор, решил быть незаметным как ниндзя - уменьшил.



А в чаше недостатков притаились:

  • Вертлявый шмель. Проигрывает в манёвренности многорычажной подвеске, торсионные любители излишней поворачиваемости;
  • Подшипники, которые необходимо менять каждые 60-70 тысяч километров. Ничто не вечно под луной, всему требуется ремонт.

Торсионная подвеска явно выигрывает в соотношении цена-качество и плюсов, определённо больше, чем недостатков.

Да прибудет с вами торсион.

Конструктивные особенности подвески Тойота Королла

Подвеской в автомобиле называется система подрессоривания, которая гасит толчки, возникающие при езде по неровной дороге. Передняя и задняя подвески вместе с колесами образуют ходовую часть автомобиля. Подвеска – сложный узел, состоящий из направляющих, упругих, амортизирующих элементов и элементов крепления.

Подвеской в автомобиле называется система подрессоривания, которая гасит толчки, возникающие при езде по неровной дороге. Передняя и задняя подвески вместе с колесами образуют ходовую часть автомобиля. Подвеска – сложный узел, состоящий из направляющих, упругих, амортизирующих элементов и элементов крепления. Механические элементы сочетаются с пневматическими, гидравлическими, электрическими. В одном авто могут использоваться передняя и задняя подвески разного типа. Так, передняя подвеска Тойота Королла независимая, типа Макферсон, а сзади полузависимая, типа торсионная балка.

Функции подвески

Подвеска – связующее звено между колесами и основной несущей системой автомобиля – рамой и кузовом. Этот узел обеспечивает подвижное, не слишком жесткое соединение колес с кузовом, при котором они перемещаются вверх-вниз относительно рамы и кузова авто. Обеспечивая вертикальные перемещения колес, подвеска одновременно ограничивает их поперечные и угловые движения, из-за которых ухудшается устойчивость автомобиля. Если бы не подвеска, любой толчок при соприкосновении колес с дорогой в полной мере передавался бы на кузов, а автомобиль вместо того, чтоб подпрыгивать на ухабах, вилял бы влево-вправо. Подвеска решает такие задачи:

  • за счет связи подвижных и неподвижных элементов обеспечивает движение автомобиля, разгон и торможение, совершение поворотов и боковых маневров;
  • повышает устойчивость авто и улучшает управляемость, обеспечивает плавный ход, предотвращает заносы и опрокидывания;
  • стабилизирует положение автомобиля при поворотах;
  • поглощает энергию толчков, защищает кузовные детали от преждевременного износа и делает поездку более комфортной для водителя и пассажиров.

Бриллиантов в автомобильной подвеске нет, но для автомобиля этот узел бесценен

Виды подвесок

Подвески появились еще до изобретения автомобилей. Прообразом современных автомобильных подвесок можно считать систему подрессоривания карет – их салон подвешивался на кожаных ремнях или цепях. Но такая конструкция гасила толчки только при небольшой скорости. В 1804 г. Обадия Элиотт запатентовал подвеску на продольных рессорах дугообразной формы, рессоры изготавливались из стали, реже – из упругого дерева. Усовершенствованные подвески этого типа широко использовались в автомобилях с момента их появления и до 70-х годов прошлого века, а на отдельных моделях встречаются и в наши дни.

Подвески, которые использовались в разные эпохи на различных видах транспорта, отличались друг от друга особенностями конструкции. Направляющими элементами служили продольные или поперечные рессоры или рычаги. В качестве упругих элементов выступали пружины, рессоры, торсионы, резиновые блоки, пневмобаллоны, гидропневматические элементы. За 2 с лишним столетия появились десятки конструктивных разновидностей этого узла. Наиболее общим является разделение подвесок по типу связи колес, расположенных на одной оси. По этому принципу их делят на:

  • зависимые;
  • независимые;
  • полузависимые.

Зависимая подвеска жестко связывает колеса посредством неразрезной балки, поэтому левое и правое колесо всегда взаимно параллельны. Недостатки такой конструкции проявляются при поездках по неровной дороге: при наезде одного колеса на препятствие наклоняются оба. Основное достоинство зависимой подвески – простота конструкции и невысокая цена. Автомобилисты полушутя говорят, что независимая подвеска удобнее до тех пор, пока ее не нужно ремонтировать. В наши дни передние зависимые подвески на легковых авто не используются, за исключением некоторых внедорожников, а задние устанавливаются в основном на бюджетных переднеприводных автомобилях.

В независимой подвеске колеса не связаны жестко и перемещаются автономно друг от друга, система гашения колебаний у правого и левого колеса своя. Их могут связывать качающиеся полуоси, система продольных, поперечных или косых рычагов. В моделях с двойными поперечными рычагами могут использоваться дополнительные рычаги, такая конструкция называется многорычажной. Из-за сложности конструкции производство и обслуживание многорычажной подвески обходится дороже, чем других типов, зато она обеспечивает максимально комфортное управление.

Для поездок по пересеченной местности предпочтительней упрощенный тип независимой подвески – McPherson (Макферсон, плавающая свеча). Именно эту систему используют в качестве передней подвески Toyota Corolla. В подвеске Макферсон амортизационная стойка состоит из пружины и телескопического амортизатора. Верхняя часть амортизатора крепится к кузову упругим шарнирным соединением, что позволяет ему раскачиваться. Принцип работы подвески с амортизационной стойкой наглядно показан на видео.

Полузависимая подвеска стоит дешевле независимой, проще в обслуживании и обеспечивает более плавный ход и улучшенную управляемость в сравнении с зависимой. Заднюю подвеску в переднеприводных автомобилях часто делают полузависимой, наиболее распространенный тип – торсионная балка. Сама балка, соединяющая колеса, жесткая, но к кузову она крепится посредством упругих элементов – торсионов. Торсион – стержень, который при перемещении рычага подвески скручивается. Когда одно из колес оси наезжает на небольшое препятствие, его колебания не передаются на второе колесо. Но если неровности солидные, диапазон колебаний колеса увеличивается и наличие связи между колесами все же дает о себе знать.

Элементы подвески

Выделяют три основных группы элементов подвески:

  • направляющие и связующие – рычаги, которые соединяют колеса с кузовом и обеспечивают их перемещение относительно друг друга;
  • упругие – в Toyota Corolla к ним относятся пружины, которые равномерно распределяют на кузов нагрузку от неровностей дороги;
  • гасящие (демпфирующие) – амортизаторы – гасят колебания кузова, которые возникают при передаче на него нагрузки упругими элементами.

Также в конструкцию подвески входят:

  • поворотные кулаки;
  • ступицы колеса с тормозными дисками;
  • стабилизатор поперечной устойчивости;
  • подрамник;
  • элементы крепления – сайлентблоки, шаровые шарниры или опоры, болтовые соединения, кронштейны.

Узел, соединяющий колеса одной оси, называется мостом. У независимой подвески он разрезной, у зависимой и полузависимой – неразрезной, выполнен в виде полой балки.

Назначение элементов

Посредством подрамника подвеска соединяется с кузовом, к ней же крепится ряд элементов самой подвески, в частности, рычаги. Рычаг подвески – литая или штампованная металлическая деталь, которая обеспечивает движения колеса верх-вниз, но ограничивает его продольные и поперечные движения. Это связующее звено между подрамником подвески и колесом. Но к колесу он подсоединяется не напрямую. Рычаг одним концом крепится к подрамнику, другим – к поворотному кулаку.

Поворотный кулак отвечает за повороты автомобиля, это связующее звено между ходовой частью и рулевым управлением, к нему крепятся рулевые тяги. В него же вставляется ступица колеса. Поворотный кулак передает усилие, которое прикладывают при вращении руля, на элементы подвески, а ступица посредством подшипников обеспечивает вращение колеса. На ступицу передается и усилие торможения посредством тормозного диска. Диск может устанавливаться на ступицу или составлять с ней единое целое.

Важнейший элемент подвески – амортизационная стойка, объединяющая упругий и гасящий элементы. В стойке McPherson амортизатор находится внутри пружины, также в состав этого узла входит ряд вспомогательных деталей:

  • гнездо пружины;
  • опора и фиксирующий ее колпачок;
  • верхний и нижний изоляторы;
  • резиновый демпфер и пылезащитное кольцо.

Через стойки с рычагами соединяется упругая штанга – стабилизатор поперечной устойчивости. Он ограничивает раскачивание автомобиля и уменьшает его крен при поворотах.

Существует такое понятие, как жесткая или мягкая подвеска. Чем сильнее способен сжиматься и растягиваться упругий элемент и чем интенсивнее амортизатор поглощает колебания, тем мягче подвеска. Жесткая подвеска хуже смягчает толчки, но лучше обеспечивает устойчивость авто на поворотах. Мягкая делает поездку более комфортной, но до определенного предела. Авто со слишком мягкой подвеской не только сильно раскачивается при маневрировании, амплитуда колебаний кузова при движении по прямой тоже возрастает. Качка из-за чрезмерно мягкой подвески столь же неприятна, как тряска из-за очень жесткой. Так что производители стремятся найти идеальный баланс мягкости-жесткости.

Мягкая подвеска повышает комфортность, но ухудшает управляемость, жесткая – наоборот

Элементы крепления обеспечивают соединение функциональных элементов подвески между собой и крепление подрамника к кузову. Сайлентблок – это шарнир из металлических втулок, между которыми расположена упругая резиновая или полиуретановая вставка. Его основное назначение – соединять узлы и гасить колебания при передаче усилий между ними. В подвеске он служит для крепления рычагов и стабилизатора поперечной устойчивости. Шаровые опоры обеспечивают подвижное шарнирное соединение рычагов с поворотными кулаками. От загрязнений их защищают пыльники. К вспомогательным элементам подвески относятся также втулки, резиновые подушки крепления.

Слабые места подвески

Для диагностики подвески нужна смотровая яма или хотя бы домкрат

Именно соединительные элементы подвергаются наибольшей нагрузке и чаще всего нуждаются в замене. Так, если слышен стук передней подвески Тойота Королла или она издает скрип на кочках, причина может крыться в износе деталей стойки или соединительных элементов. Среди контрактных запчастей к подвеске Тойота Королла наиболее востребованы стойки. Амортизационная стойка может меняться в сборе, но чаще амортизаторы изнашиваются, когда ресурс пружины еще не выработан. Амортизаторы передней подвески необходимо менять попарно, одновременно с ними меняются расходники – пыльники, демпферы (отбойники), втулки, подкладки под пружину.

Быстроизнашиваемые резинотехнические элементы необходимо заменять новыми, как и болты, гайки с сорванной резьбой. Если же диагностика подвески Тойота Королла показала, что вышел из строя амортизатор, лопнула или просела пружина стойки, деформировались тяги рычагов, стабилизатора, сам стабилизатор поперечной устойчивости, балка, можно использовать в ремонте подвески Тойота контрактные запчасти.

По отзывам автовладельцев, задняя и передняя подвески Toyota Corolla в силу простоты конструкции очень надежны, даже на российских дорогах их сложно убить. Амортизаторы выдерживают до 100 тыс. км пробега, подшипники ступиц – до 150 тыс., сайлентблоки и шаровые опоры – до 200 тыс. А вот втулки и подшипники передних стоек нуждаются в замене чаще. Прочие элементы изнашиваются слабо, разве что могут деформироваться в аварии.

: 5 самых распространенных автомобильных подвесок | Особенность


Из номера за июнь 2017 г.
Вы можете задаться вопросом, как инженеры по динамике определяют, какое оборудование использовать в подвеске? Вот краткая версия: им говорят другие люди. Инженеры должны работать в рамках ограничений базовой подвески, продиктованных требованиями к упаковке, бюджетом и архитектурой автомобиля. Но предстоит еще немало настроек: после сбора контрольных данных с машины по кинематике и соответствию инженеры определяют набор целей K&C для своего автомобиля.Затем они сотрудничают с конструкторами подвески, чтобы создать переднюю и заднюю геометрию, имитирующую эти атрибуты, изменяя точки крепления, жесткость втулки, конструкцию рычага и рычага и другие переменные. Вот пять наиболее распространенных конфигураций подвески, встречающихся в современных автомобилях:

Использование картера оси для размещения колес так же надежно, как и сама идея, поэтому эта технология тележки для волов сохраняется во внедорожниках, пикапах и грузовых автомобилях.Очевидный недостаток: неровность на одном колесе возбуждает и противоположное колесо. Когда цельная ось соединяет два ведомых колеса, также известных как «ведущая ось», осевые валы, дифференциал и корпус вносят свой вклад в неподрессоренную массу, влияя на качество езды и усугубляя скачкообразное движение оси при ускорении и торможении, особенно в автомобилях с высоким крутящим моментом. .

Пара боковых рычагов, иногда называемых двойными поперечными рычагами или А-образными рычагами, обеспечивает лучший контроль над кинематикой, чем расположение стоек.Среди преимуществ: верхнее плечо, которое короче нижнего плеча, чтобы оптимизировать ориентацию пятна контакта шины при качении кузова, увеличивая боковое сцепление. Рычаги управления также требуют меньшей высоты, чем амортизационная стойка, чтобы лучше проскользнуть под низкими капотами спортивных автомобилей, таких как Acura NSX и Chevrolet Corvette.

Наибольшая изощренность и гибкость настройки достигается за счет использования комбинации звеньев и рычагов или всего пяти отдельных звеньев.Одна общая компоновка включает в себя три боковых рычага для поперечного расположения колес, один продольный рычаг для продольного удерживания и рычаг управления схождением, который эффективно выполняет точные корректировки рулевого управления во время хода подвески. Многорычажный подход позволяет повысить поперечную жесткость и желаемое изменение носка при соответствующей вертикальной и продольной податливости. Установки Multilink также могут быть разработаны для лучшего сопротивления погружению и приседанию при торможении и ускорении соответственно. Проще говоря, многорычажная подвеска обеспечивает максимальное разделение между характеристиками управляемости и качества езды, чтобы уменьшить количество компромиссов.

Часто используется в задней части автомобилей эконом-класса. В этой конструкции используются продольные рычаги, интегрированные с поперечиной, которая предназначена для вращения при движении колес. Несмотря на то, что торсионная балка или «поворотная балка» не так скомпрометированы, как неразрезной мост, это не действительно независимая подвеска. Более жесткие втулки могут компенсировать присущее торсионной балке податливость из стороны в сторону, но это приводит к большей ударной вязкости. (В некоторых автомобилях используется рычажный механизм Ватта или тяга Панара для улучшения поперечной жесткости без ущерба для качества езды.) Низкие точки крепления вместе с пружинами и амортизаторами, которые установлены дальше за борт, чем в других устройствах, создают больше внутреннего и грузового пространства.

    В этой самой популярной передней подвеске усиленный демпфер (обычно с концентрической спиральной пружиной) выполняет двойную функцию, действуя как фиксирующее устройство и успокаивая вертикальное движение. Конфигурации стойки обычно выбираются из-за их простоты и стоимости, и они уже, чем рычаги подвески и многозвенные механизмы, что делает их идеальными для автомобилей с поперечным расположением двигателя.Однако конструкция стойки ограничивает возможности инженера по оптимизации развала колес при вертикальном движении колеса.

    Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

    Обзор ходовой части »Блог о ноу-хау NAPA

    С тех пор, как на сцене появился безлошадный экипаж, обслуживание ходовой части постоянно претерпевало радикальные изменения.Ходовую часть - или шасси - лучше всего описать как набор связанных частей рулевого управления и подвески, которые следует осматривать и обслуживать в полных системах. Существует несколько типов подвески и рулевых устройств. Несмотря на различный дизайн, каждый тип выполняет одну и ту же функцию.

    Что такое подвеска?

    Подвеска связывает кузов автомобиля с ходовой частью (шины, колеса, тормоза) и состоит из различных пружин, амортизаторов и соответствующего оборудования. Основная функция системы подвески - поддерживать вес автомобиля, поглощать удары и обеспечивать точку поворота для колес.Это позволяет автомобилю сохранять плавность хода и поворачивать, не теряя сцепления с дорогой.

    Системы передней подвески

    Основными типами систем передней подвески, используемых в легковых и легких грузовиках, являются обычные винтовые пружины, торсионная балка и системы стоек Макферсона. В большинстве полноразмерных американских автомобилей используется система цилиндрических пружин или торсионов. Система распорок широко используется в импортных автомобилях, а также в новых переднеприводных автомобилях и отечественных автомобилях меньшего размера.Функция каждой системы подвески одинакова - поддерживать автомобиль на расчетной высоте, поддерживать правильную регулировку колес, максимизировать контакт шин с поверхностью дороги и поглощать дорожные удары, передаваемые через шины. Однако методы, используемые для этого, различаются для всех трех систем.

    Система винтовых пружин: Вес автомобиля поддерживается винтовыми пружинами и регулируется жесткостью их пружин. Пружины могут быть установлены на нижнем или верхнем рычаге подвески.Расположение пружины определяет, какой шаровой шарнир является несущей частью. В системах со спиральными пружинами несущий шаровой шарнир всегда находится на рычаге подвески, несущем пружину.

    Торсионная система: поддерживает вес автомобиля за счет «скручивания» стержня. В этом случае торсионный стержень обычно управляется цилиндрической пружиной.

    Системы стоек

    : Иностранные производители автомобилей первыми применили систему стоек MacPherson из-за ее компактной конструкции. С уменьшением габаритов отечественных автомобилей система стоек с некоторыми модификациями стала предпочтительной конструкцией подвески.

    Система стойки MacPherson: амортизатор, пластины цилиндрической пружины, цилиндрическая пружина и верхний шарнирный подшипник оси рулевого управления были объединены в узел стойки MacPherson. Вес автомобиля поддерживается вверху верхней пластиной пружины через цилиндрическую пружину и корпус стойки, а также кулаком внизу. Амортизатор гасит вибрации, а винтовая пружина регулирует отскок и высоту дорожного просвета. Винтовая пружина удерживается на месте нижней пластиной пружины, приваренной к корпусу стойки, и верхней пластиной, прикрепленной к корпусу болтами.Шаровая опора на нижнем рычаге подвески является точкой поворота поворотного кулака. Поскольку груз транспортного средства проходит через поворотный кулак к корпусу стойки, нижний шаровой шарнир изолирован от веса транспортного средства, что делает его следящим, а не несущим типом. Система стоек MacPherson особенно выгодна для автомобилей с передним приводом. Поскольку стойка установлена ​​поверх поворотного кулака, она обеспечивает доступ к области шпинделя для установки приводного вала.

    Модифицированная стойка: Используется в основном в автомобилях с задним приводом, она отличается от традиционной системы MacPherson, поскольку винтовая пружина не является внутренней частью корпуса стойки.В модифицированной стойке пружина расположена между нижним рычагом подвески и рамой автомобиля. Поскольку винтовая пружина опирается на нижний рычаг, нижний шаровой шарнир становится несущим. Стойка соединяется с поворотным кулаком внизу и прикручивается к цельному кузову вверху, что устраняет необходимость в верхнем рычаге управления.

    Задняя подвеска

    Независимая подвеска с листовой рессорой и винтовой пружиной является наиболее распространенной на современных автомобилях с задним приводом. Их цельная конструкция моста демонстрирует некоторые из тех же характеристик износа, что и системы переднего цельного моста.Но эффект не такой впечатляющий, поскольку задние колеса не поворачиваются. В связи с тенденцией к использованию переднего привода независимая задняя подвеска становится все более заметной. Независимые задние подвески в течение некоторого времени предлагали улучшенные характеристики автомобилей с задним приводом.

    Система листовой рессоры: В этой системе отсутствуют рычаги управления. П-образные болты соединяют пружины с картером моста, а «скобы» соединяют пружину с рамой или цельным корпусом.

    Система винтовых пружин: винтовые пружины устанавливаются на картер моста и раму на днище автомобиля.Движение вперед и назад контролируется продольными и управляющими рычагами.

    Независимая задняя подвеска: Независимая задняя подвеска используется на автомобилях с задним мостом без сплошной оси. В этих узлах используются карданные шарниры на осях, позволяющие независимо поворачивать оси при перемещении подвески. Независимая задняя подвеска обеспечивает лучшее сцепление с дорогой, так как угол поворота колеса при отклонении практически не изменяется. Результат - лучшее ускорение и торможение, а также меньшее сопротивление качению при поворотах.

    Независимая задняя подвеска в основном использует подвеску с винтовой пружиной, хотя стойки становятся все более популярными. Независимые задние подвески требуют дополнительного обслуживания и ремонта. Поскольку эти подвески независимы, каждая сторона должна быть совмещена с другой, а также с передними колесами. Это обеспечивает точное отслеживание, поддерживает надлежащий износ шин и снижает сопротивление качению.

    Системы со спиральными пружинами

    Винтовые пружины с обычными или постоянными скоростями доступны как для стандартных, так и для тяжелых условий эксплуатации.Винтовые пружины с переменной скоростью разработаны для удовлетворения требований обоих приложений.

    Основы винтовой пружины. Винтовые пружины предназначены для поглощения дорожных ударов, а также для поддержки и удержания транспортного средства на расчетной высоте. Движение пружины контролируется действием амортизатора. Амортизатор фактически не поглощает удары, он просто гасит движение пружины. Амортизаторы не выдерживают веса автомобиля и не влияют на высоту его дорожного просвета. Винтовые пружины оцениваются по жесткости пружины, измеренной в фунтах на дюйм.Это полная нагрузка, распределенная по ходу от свободной высоты до нагруженной высоты винтовой пружины.

    Винтовые пружины имеют двойное действие и должны реагировать как на толчок, так и на отскок движения подвески. Пружина и амортизатор вместе удерживают шины в контакте с дорожным покрытием, обеспечивая надлежащее сцепление, управляемость, эффективность и комфорт езды.

    Типы винтовой пружины

    Стандарт: качество и производительность оригинального оборудования. Стандартные типы восстанавливают правильную высоту автомобиля и геометрию подвески.Они обеспечивают хорошее рулевое управление и наводку фар. Они предотвращают шумы от ударов и ударов в передней подвеске при нормальных нагрузках. Они предназначены для перевозки легких грузов с номинальной грузоподъемностью автомобиля.

    Heavy Duty: Разработана для обеспечения дополнительной грузоподъемности, необходимой для транспортных средств, которые часто перевозят тяжелую, чем стандартную, или среднюю нагрузку. Большинство пружин для тяжелых условий эксплуатации предлагают примерно на 25% большую жесткость пружины для аналогичного увеличения грузоподъемности. Для сильно нагруженных автомобилей управляемость, характеристики и внешний вид будут аналогичны транспортным средствам, перевозящим обычные грузы со стандартными цилиндрическими пружинами.Однако катушка для тяжелых условий эксплуатации может наилучшим образом работать только при дополнительной нагрузке. В условиях более легкой нагрузки конструкция винтовой пружины для тяжелых условий эксплуатации будет обеспечивать более жесткую езду и не будет поглощать дорожные удары так же, как стандартная запасная пружина.

    Переменная жесткость: жесткость пружины изменяется в зависимости от хода пружины, в отличие от постоянной жесткости, как у обычных стандартных и усиленных пружин. Это достигается за счет прогрессивного расположения витков пружины. Плотно намотанные катушки обеспечивают обычные ходовые качества, в то время как широко расположенные катушки обеспечивают дополнительную грузоподъемность.В процессе работы катушки сжимаются последовательно, что приводит к постепенному увеличению жесткости пружины.

    Ознакомьтесь со всеми деталями рулевого управления и подвески , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о типах систем подвески поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

    Фото любезно предоставлено Wikimedia Commons.

    Пикапы 101: Как работают системы подвески

    Отправленный Марком Уильямсом | 22 июня 2017 г.


    Мэтью Барнс

    Система подвески - один из важнейших компонентов любого автомобиля.Система должна быть спроектирована так, чтобы справляться с ожидаемыми и неожиданными условиями во время вождения. При выборе систем подвески будьте готовы к компромиссу в отношении качества езды, грузоподъемности, цены, места и долговечности.

    Сегодня на рынке представлено множество типов подвески, и все они работают по-разному, и у каждой есть свои сильные и слабые стороны. Вот наше руководство по их пониманию.

    Независимая и жесткая подвеска

    Важно понимать разницу между независимой подвеской и жесткой (также называемой ведущей) подвеской оси.

    На независимой подвеске колеса оси действуют независимо друг от друга. Сегодня почти все автомобили, за исключением некоторых сверхмощных полноразмерных пикапов, имеют независимую переднюю подвеску. Если одна сторона ударяется о неровность или провал, она действует независимо от другой стороны, чтобы компенсировать помехи. Это помогает сгладить езду и предохранить ее от раскачивания из стороны в сторону, как в случае с жесткой подвеской моста.

    Независимые подвески могут освободить место для других компонентов в определенных областях применения, например, в задней части грузового пространства внедорожников.Независимые подвески имеют более высокий клиренс, что делает их хорошими для бездорожья и плавностью хода при неровном движении по пустыне. Например, военный M1152 HMMWV имеет 18 дюймов дорожного просвета под межосевым дифференциалом. Обратной стороной является то, что в большинстве случаев независимая подвеска обеспечивает меньший ход колес, чем цельнолитые оси.

    Когда любители пикапов слышат слово «ось», первое, что приходит на ум, - это цельная ось. Сплошная ось соединяет колеса стержнем или трубкой.Если это ведомый мост (то есть он передает мощность от двигателя через валы), дифференциал будет размещен где-то посередине оси. Когда колесо на твердой оси ударяется о неровность или провал, оно напрямую воздействует на колесо с другой стороны оси. Это может привести к раскачиванию автомобиля из стороны в сторону и ухудшению езды. Цельнолитые подвески мостов обычно менее сложны, чем независимые оси; они часто считаются более прочными и с ними легче работать. Тем не менее, многие военные автомобили, в которых условия вождения одни из худших в мире, имеют независимую подвеску.

    При движении по бездорожью цельнолитые мосты обеспечивают лучшую артикуляцию. Повышенное сочленение достигается за счет точки поворота, которая создается, когда одно колесо находится на более высоком уровне, чем другое. Точка поворота - это место, где рессорная подвеска соединяется с осью; это движение может увеличить нагрузку на нижнее колесо, увеличивая его сцепление. Цельные мосты имеют меньший дорожный просвет, но они по-прежнему предпочтительны для гусеничных машин из-за их дополнительной артикуляции и прочности.

    Винтовые пружины и листовые пружины

    Винтовые пружины могут использоваться как в независимой, так и в твердой подвеске.На сегодняшний день они являются наиболее распространенными пружинами, используемыми для подвески транспортных средств, и используются в самых разных областях. У них может быть переменная жесткость пружины, что означает, что чем сильнее пружина сжимается, тем жестче она становится. Это помогает создать плавную езду, позволяя пикапу перевозить тяжелый груз.

    Винтовые пружины весят меньше, чем более длинные листовые рессоры, и могут обеспечивать хорошее сочленение. При использовании в подвесках жестких мостов подвески со спиральными пружинами не так сильно подпрыгивают колеса, как листовые рессоры.Это потому, что рычаги управления используются для удержания оси на месте. Винтовые пружины обычно не так долговечны, как листовые, и со временем могут прогнуться. Винтовые пружины также используются в системах койловерной подвески, где амортизатор помещается внутри винтовой пружины для создания компактной системы подвески. Койловеры можно найти на внедорожниках, таких как Ford Expedition и Toyota Sequoia, а также на пикапах, таких как Titan и Titan XD.

    Листовые рессоры - самый старый тип автомобильных рессор.Они используются в подвесках жестких мостов и в настоящее время производятся только для задних мостов пикапов, фургонов и коммерческих автомобилей. Листовые рессоры удерживают ось на месте, а также снижают вес автомобиля, что означает, что рычаги управления не нужны. Как и винтовые пружины, листовые пружины имеют переменную жесткость пружины и могут даже иметь дополнительные пружины, называемые пружинами перегрузки, которые включаются только после того, как транспортное средство нагружено до определенного веса. Можно добавить дополнительные листы для дополнительной жесткости и грузоподъемности.Если один лист сломается, скорее всего, в других останется достаточно поддержки, чтобы доставить автомобиль в ремонтную мастерскую, не повредив его. Недостатки рессорной подвески заключаются в том, что они могут быть шумными, ездить грубо и склонны к подскакиванию колес.

    Торсионный стержень

    Торсионы, также известные как торсионные пружины, не так распространены, как другие системы подвески; однако GM до сих пор использует их на своих звукоснимателях. Торсионы используются только в системах независимой подвески.Торсионы - это длинные круглые стержни, которые действуют как пружины из-за их прочности на скручивание. Одна сторона штанги жестко закреплена на раме, а другой конец - в нижнем рычаге передней подвески. Торсионы противостоят движению колеса, скручивая его при движении колеса вверх или вниз. Это простейшие автомобильные пружины. Как и листовые рессоры, они долговечны и, вероятно, прослужат дольше автомобиля. Недостатки заключаются в том, что они не имеют большого шарнирного сочленения колес по сравнению со спиральными и листовыми рессорами, и у них нет переменной жесткости пружины.

    Пневматические рессоры / подушки безопасности

    Пневматические подвески - самые сложные из предлагаемых систем подвески. К ним относятся клапаны, воздушный компрессор, воздуховоды, датчики высоты, модули управления, воздушные резервуары и сами пневморессоры. Пневматические рессоры используются как в независимых, так и в неразрезных осях, а подушки безопасности чаще всего используются с неразрезными мостами в задней подвеске для выравнивания загруженного автомобиля.

    Пневматические подвески - самые универсальные подвесные системы. Дорожный просвет автомобиля можно регулировать «на лету».Это означает, что когда автомобиль находится на неровном бездорожье, подвеска может приподнять его, чтобы увеличить дорожный просвет. При движении по шоссе подвеска может опустить автомобиль, чтобы уменьшить сопротивление и повысить экономию топлива.

    Многие системы пневмоподвески включены в дополнительные пакеты, которые также имеют амортизаторы с регулируемым демпфированием. С помощью регулируемой пневматической подвески и регулируемых амортизаторов пользователь может настроить автомобиль так, чтобы он ездил как Lincoln Town Car 1980-х годов или как однотонный дизельный грузовик, в зависимости от его или ее предпочтений.Другие преимущества включают выравнивание транспортного средства, когда оно загружено, и опускание транспортного средства для выезда / въезда и погрузки груза. Однако эти системы позволяют легко перегрузить автомобиль, они дороги в ремонте и повышают вероятность неисправности компонентов подвески.

    Подводя итоги

    Автопроизводители проектируют автомобили, чтобы удовлетворить потребности как можно большего числа людей, чтобы они могли продавать больше автомобилей. Это означает, что большинство внедорожников будут иметь независимую переднюю и заднюю подвески для более плавного движения по дороге.Грузовики большой грузоподъемности будут иметь как минимум задний неразрезной мост; У Ford и Ram HD также цельный передний мост. Большинство грузовиков HD имеют сзади листовые рессоры. Роскошные автомобили и некоторые заводские внедорожники, такие как Jeep Grand Cherokee, Land Rover Discovery и Ram 1500 Rebel, имеют пневматическую подвеску с регулируемым дорожным просветом.

    При выборе нового автомобиля серьезно подумайте о том, как он будет использоваться, а затем определите, какая система подвески лучше всего подойдет для этих приложений. Это может значительно сузить ваш выбор.Система подвески, скорее всего, не будет решающим фактором при покупке нового или подержанного автомобиля, но она должна сыграть важную роль в этом решении.

    Cars.com Фото Мэтью Барнса


    Торсионный стержень | Определение торсионного стержня из Оксфордского словаря на Lexico.com также означает торсионный стержень

    торсионный стержень

    (также торсионный стержень )

    Перевести торсионный стержень на испанский язык

    существительное

    • Бар, являющийся частью транспортного средства подвеска, скручивающаяся в ответ на движение колес и поглощающая их вертикальное движение.

      «Конструкция аналогична торсионной подвеске, но вместо движения колеса, нагружающего торсион, она нагружает автономные эластомерные элементы внутри осевой трубы».

      Дополнительные примеры предложений

      • «Это также дала инженерам более устойчивую платформу для настройки передней подвески стойки Макферсон и задней подвески с торсионной балкой, а также для разработки запланированной трехдверной модели. '
      • ' Подвеска представляет собой независимую стойку / винтовые пружины спереди, и торсионная балка сзади со стабилизаторами поперечной устойчивости на каждом конце.«
      • » Когда водитель подает сигнал рулевого управления, «резольверы» измеряют величину скручивания, создаваемого торсионным стержнем, конец по сравнению с концом, сравнивая показания с обоих концов торсионного стержня. «
      • » Главный Инженер по кузовным работам Стив Бруфорд и технические специалисты его экспериментального завода разработали умное решение в виде торсионного стержня, встроенного в левую точку поворота. '
      • ' Однако он может быть упакован со стойкой Макферсона или другим койловером. - блоки демпферного типа, выносная цилиндрическая пружина или в сочетании с торсионным стержнем.«
      • » Механически простой (не считая сложной системы подвески с торсионным стержнем), он радостно напоминает нам те автомобили, которые вы использовали, чтобы тереться о ковер, а затем смотреть, как они летят в плинтус. 'Система подвески состоит из торсиона, бампера и гидравлического амортизатора на каждом рычаге подвески.'
      • 'Гусеница и подвеска оснащены гусеницей РМШ и опорными колесами на резиновых шинах, торсионной подвеской с гидравлической телескопической системой амортизаторы двойного действия.«
      • » Новая платформа положила конец задней подвеске с торсионной балкой - давно фавориту концерна VW. »
      • « С торсионной подвеской спереди и листовыми рессорами сзади она дает очень хорошую управляемость. аналогично коммерческим автомобилям 1960-х годов, и тем, кто склонен к болям в спине, следует воздержаться. '
      • ' Система подвески состоит из торсионного стержня и гидравлического бампера на каждом рычаге подвески. '
      • ' Ходовая часть была модернизирован для обеспечения мобильности по пересеченной местности и включает шесть опорных катков на каждую сторону, подвеску продольного рычага, торсионные пружины, поршневые амортизаторы, три поршневых бампера на каждую сторону и стальные гусеницы с одним штифтом.'
      • ' Полностью независимая подвеска имеет стойки MacPherson спереди с торсионным стержнем и составное звено сзади, а компромисс в отношении плавности хода / управляемости Tacuma был достигнут с помощью Porsche. '
      • ' Ходовая часть имеет торсионную подвеску с регулируемой системой демпфирования и механизм автоматической блокировки без стабилизирующих лопат. '
      • ' Передняя подвеска A2 представляет собой стойку Макферсона с коваными стальными поперечными рычагами, а сзади - ось с гидроформованной торсионной балкой.'
      • ' Обе имеют независимую переднюю подвеску с амортизатором для двухколесных моделей и торсионную переднюю подвеску для полноприводных версий. '
      • ' Ходовая часть оснащена торсионной подвеской с гидравлические амортизаторы на одной, двух и шести станциях опорных катков и гусеницы с резино-металлическими шарнирами. '
      • ' В передней подвеске используются стойки Макферсон со смещенными винтовыми пружинами и стабилизатор поперечной устойчивости; Задняя часть оснащена полунезависимой осью с торсионной балкой.'
      • «Европейские гражданские автомобили используют простую конструкцию с торсионными балками с винтовыми пружинами и газовыми амортизаторами».

    Что такое торсионная балка подвески? (с рисунком)

    Подвеска с торсионной балкой позаимствована у подвески с продольным рычагом и используется в основном на переднеприводных автомобилях малого и среднего размера. В нем используется винтовая пружина, установленная в непосредственной близости от амортизатора или над ним. В подвеске с торсионной балкой отсутствует стабилизатор поперечной устойчивости, отчасти из-за его способности изгибать каждую сторону независимо от другой при столкновении с скручивающей силой.Несмотря на то, что подвеска с торсионной балкой не считается комплектом высокопроизводительной подвески, она успешно использовалась на автомобилях, продаваемых как автомобили с ограниченными характеристиками, таких как Volkswagen Golf GTI. Система подвески торсионного типа, популярная среди автомобильных конструкторов из-за того, что не слишком сильно вторгается в ниши для ног в задней части салона, недорога в производстве и проста в изготовлении.

    Спортивный автомобиль с торсионной подвеской.

    Основное различие между подвеской с торсионной балкой и подвеской с торсионной балкой заключается в использовании пружины каждого компонента. В балке используется винтовая пружина, установленная в сочетании с амортизатором, чтобы смягчить езду автомобиля. В торсионной подвеске торсион, по сути, представляет собой пружину, которая спроектирована так, чтобы изгибаться и скручиваться в зависимости от требований автомобиля, эффективно амортизируя езду. Торсионная подвеска также управляет дорожным просветом транспортного средства с помощью регулируемого «ключа», который поднимается или опускается, эффективно поднимая или опуская стойку транспортного средства.Эта система торсионной подвески используется на легковых автомобилях, от спортивных автомобилей до грузовиков повышенной проходимости.

    Торсионная подвеска изготовлена ​​из твердой пружинной стали, что позволяет штанге изгибаться и скручиваться без разрушения, тогда как балочная подвеска обычно создается путем сваривания штампованных стальных компонентов вместе для создания системы подвески.Подвеска может слегка изгибаться из-за производственных допусков, однако система не создана с учетом гибкости, учтенной в конструкции. Благодаря тому, что винтовая пружина и амортизатор обрабатывают неровности дороги, гибкость балки по большей части является неожиданным бонусом. При необходимости из-за повреждения в результате несчастного случая или по другим причинам торсионная балка обычно заменяется как единый блок и заменяется новым узлом.

    В отличие от прямой оси, на которой колеса крепятся к одной оси, подвешенной на типичном комплекте листовых рессор, подвеска с торсионной балкой использует H- или C-образный узел, установленный на шасси автомобиля.Этот узел сопровождается винтовыми пружинами, которые смягчают неровности дороги. Форма сборки способствует ее гибкости.

    Является ли подвеска с торсионной балкой в ​​Mazda 3 2019 года шагом назад?

    Иногда действительно кажется, что чем больше мы узнаем, тем меньше мы знаем.В данном случае речь идет о типах подвески, используемых в автомобиле.

    Сначала мы узнали, что торсионная балка находится внизу иерархии подвески. Средство экономии средств, а также максимального увеличения внутреннего пространства.

    В установках с торсионной балкой обе стороны оси связаны друг с другом, и когда одно колесо, например, проходит через неровность, затрагивается другое, что нарушает ход. Хотя балка обладает определенной степенью гибкости для повышения гибкости, обычно это компромисс между комфортом и управляемостью.

    С другой стороны, полностью независимые системы подвески сложнее настраивать и требуют более высоких затрат. Но они способны достичь отличного баланса комфорта и управляемости, используя при этом лучшее из доступного сцепления.

    Задняя многорычажная подвеска Ford Focus

    Если сравнивать торсионную балку с многорычажной или двухрычажной подвеской, она просто уступает. Тем не менее, некоторые производители поддерживают торсионные балки.

    Например, французы используют подвеску с торсионной балкой не только для моделей начального уровня.Его можно встретить на Peugeot 3008 и нынешнем переднеприводном рекордсмене круга Нюрбургринга, Renault Megane RS.

    Затем у нас есть Mazda, которая сделала спорный переход с многорычажной на торсионную балку в Mazda 3 2019 года. Энтузиасты вождения были по понятным причинам обеспокоены переключением, поскольку общепринятое мнение предполагает, что это шаг назад.

    В то время как Mazda признала это на трассе, ограничения торсионной балки становятся очевидными, когда задняя ось смещается во время крутых поворотов, вызывая недостаточную поворачиваемость.В гоночных ситуациях преимущество будет иметь многорычажная подвеска.

    Тем не менее, Mazda утверждает, что на дороге меньшее количество деталей в подвеске способствует более тихой поездке. Это также означает, что требуется меньше переменных для калибровки, что соответствует лозунгу новой Mazda 3 - простоте.

    Торсионная балка, используемая в Mazda 3 2019 года, не похожа ни на одну другую, ее диаметр постепенно увеличивается по мере того, как она выходит наружу от середины. Запатентованная конструкция с более тонкой средней частью обеспечивает большую гибкость, устраняя некоторые недостатки традиционной подвески с торсионной балкой.

    И результат говорит сам за себя: новая Mazda 3 ездит так же хорошо, как и раньше, без существенного снижения эластичности по сравнению с предыдущим поколением. Фактически, большинство из нас не сможет сказать, что он принимает подвеску с торсионной балкой, если мы не были проинформированы.

    На первый взгляд может показаться, что это снижение рейтинга, но если углубиться в него немного глубже, ответ может быть нечетким. Mazda бросила вызов общепринятому мнению о типах подвески и заставила нас задуматься, что нам еще многому нужно научиться.

    Подвеска: история Porsche 911

    Подвеска: история Porsche 911

    Применив 356, первоначальная подвеска Porsche 911 была намного современнее, чем его предшественник. Спереди 901 использовал стойку Макферсона Boge, нижний поперечный рычаг и продольный торсион диаметром 19 мм, установленный на задней части задней ноги поперечного рычага.

    В задней части был использован полу-продольный рычаг. Внутренний рычаг смонтирован рядом с носовой частью коробки передач, в то время как внешний поворотный рычаг соединен с шасси, скручивая 23-миллиметровый поперечный торсионный стержень с обеих сторон.

    В то время как передняя часть получила 13-миллиметровый стабилизатор поперечной устойчивости, задняя часть не получила такого контроля крена до появления Porsche 911S в 1966 году (автомобиль, который также предлагал регулируемые гидравлические амортизаторы Koni).

    В рамках серии B 1969 года задние продольные рычаги 911 были удлинены на 61 мм, что привело к почти идентичному увеличению колесной базы спортивного автомобиля (помогая уменьшить смещение веса назад). Однако это было самое серьезное изменение подвески 911 до появления 964 в 1989 году.

    Оригинальная конструкция торсионов не оставляла достаточно места для передних приводных валов в 964 C4. Поэтому Цуффенхаузен перешел на амортизационные стойки MacPherson, в то время как передние колеса могли немного двигаться вперед и назад, уменьшая неровности поворота и обратную связь рулевого колеса.

    В задней части амортизационная стойка также имела спиральную пружину, однако самое большое изменение было внесено в конструкцию узла продольного рычага, который теперь имел дополнительное поворотное звено вместо внутреннего рычага.

    В сочетании с радиально эластичной втулкой на внешней подвеске, «эффект Вайссаха» (впервые примененный на модели 928) помог обратить вспять естественную тенденцию полусинхронных рычагов выскакивать при боковых нагрузках - черта, которая создала устрашающую репутацию ранних автомобилей. избыточная поворачиваемость при отрыве.

    В Porsche 993 был использован аналогичный эффект, хотя и в совершенно иной конструкции. Конструкция с полу-продольным рычагом, которая эволюционировала от оригинального 901, наконец, ушла, в то время как стойки MacPherson остались впереди (теперь они легче благодаря большему использованию алюминия).

    Эта общая компоновка сохранилась от поколения 996 до новейшего Porsche 991, причем инженеры Цуффенхаузена в эпоху водяного охлаждения уделяли основное внимание электронному управлению.

    В 2004 году, с запуском модели 997, Porsche представила амортизаторы с регулируемой скоростью Porsche Active Suspension Management (PASM), а затем разработала систему Porsche Dynamic Chassis Control (PDCC), систему предварительной нагрузки на стабилизаторы поперечной устойчивости, для выпуска модели 991.
