Технические характеристики двигателя

Главная  /  Учебник по устройству автомобиля  /  Глава 4. Двигатель » Подраздел 4.4 Основные технические характеристики двигателя

О любом двигателе можно получить представление, зная набор определенных технических параметров.

Диаметр цилиндра. Имеется в виду внутренний диаметр цилиндра. Обычно измеряется в нескольких точках и рассчитывается как среднее арифметическое из полученных данных.

Ход поршня — это расстояние, которое поршень проходит от ВМТ до НМТ. Равняется также удвоенному радиусу кривошипа.

Примечание
Обычно при описании технических характеристик двигателя диаметр цилиндра и ход поршня записываются вместе, через знак «х», например 95 х 85 мм. Если ход поршня превышает диаметр цилиндра, двигатель называют длинноходным, если наоборот – короткоходным.


Рисунок 4.4 Ход поршня.

Радиус кривошипа – это расстояние, на которое шатунная шейка (та, к которой крепится шатун) отведена от оси коренной шейки коленчатого вала, как показано на рисунке 4.

4.

Рабочий объем двигателя – объем пространства, заключенный между ВМТ и НМТ поршня, умноженный на количество цилиндров. Измеряется в сантиметрах кубических (см3) или литрах (л). А объем, который находится над поршнем, когда тот установлен в ВМТ, называется объемом камеры сгорания. Сумма объема камеры сгорания и рабочего объема называется полным объемом. Обычно в характеристиках полный объем не приводится, однако используется для получения такого немаловажного параметра, как степень сжатия.

Степень сжатия – отношение полного объема цилиндра к объему камеры сгорания. Данный параметр характеризует то, во сколько раз сжимается топливовоздушная смесь в цилиндре. Записывается обычно в виде соотношения, например, 14:1 – в данном случае имеется в виду, что камера сгорания по объему в 14 раз меньше полного объема. Степень сжатия влияет на эффективность и мощность двигателя: чем выше, тем эффективнее, но есть и ограничения, ввиду особенностей используемого топлива (смотрите ниже в разделе «Система питания современных двигателей»).

Примечание
Если двигатель бензиновый, то бесконечно увеличивать степень сжатия нельзя, так как вместе с этим увеличивается вероятность детонации топливовоздушной смеси и, как следствие, происходит выход из строя всего двигателя. Подробнее о детонации будет рассказано ниже.

Рядность – обозначение взаимного расположения цилиндров. Двигатель может быть рядным, V-образным, W-образным.


Рисунок 4.5 Различные варианты взаимного расположения цилиндров.

Порядок работы. Если в двигателе больше двух цилиндров, то для более равномерной и сбалансированной работы агрегата необходимо, чтобы рабочий ход в каждом из цилиндров реализовывался не одновременно, а в определенной последовательности, при этом очередность определяется, в основном, количеством цилиндров.

Примечание
Для ДВС с одинаковым количеством цилиндров может быть несколько вариантов порядка работы.

Так, например, самый распространенный порядок работы четырехцилиндрового двигателя: 1 – 3 – 4 – 2. Такая запись говорит о том, что сначала рабочий ход будет совершать поршень первого цилиндра, затем третьего, четвертого и второго, соответственно.

Для примера опишем работу четырехцилиндрового рядного двигателя.


Рисунок 4.6 Схематическое изображение четырехтактного четырехцилиндрового рядного двигателя.

В четырехтактном четырехцилиндровом рядном двигателе (показан на рисунке 4.6) кривошипы коленчатого вала расположены в одной плоскости: два крайних кривошипа 1-й и 4-й под углом 180° к двум средним — 2-му и 3-му. При вращении вала поршни первого и четвертого, а также второго и третьего цилиндров попарно движутся в одном направлении. Когда поршни первого и четвертого цилиндров приходят в НМТ, поршни второго и третьего цилиндров находятся в ВМТ, и наоборот. В каждом из цилиндров рабочий цикл завершается за два оборота коленчатого вала, а чередование тактов подобрано таким образом, что одновременно во всех цилиндрах происходят разные такты. Этим обеспечивается равномерность вращения вала.

Предположим, что при первом полуобороте вала (от 0 до 180°) в первом цилиндре поршень идет от ВМТ до НМТ и в нем происходит рабочий ход. Тогда в четвертом цилиндре поршень также движется к НМТ, но происходит впуск горючей смеси. Во втором и третьем цилиндрах поршни движутся к ВМТ, при этом в третьем цилиндре идет сжатие рабочей смеси, а во втором — выпуск отработавших газов.

Примечание
Моменты открытия и закрытия клапанов регулируются распределительным валом (подробнее рассмотрено ниже).

В течение дальнейших трех полуоборотов коленчатого вала в каждом из цилиндров такты будут следовать в обычной для четырехтактного процесса очередности.

К тому времени, когда вал закончит четвертый полуоборот, во всех цилиндрах произойдут все такты рабочего цикла. При дальнейшем вращении вала такты будут повторяться в той же последовательности.

При работе четырехтактного четырехцилиндрового двигателя на каждый полуоборот коленчатого вала приходится один рабочий ход, причем рабочие ходы чередуются не в порядке расположения цилиндров, а в другой последовательности. Сначала рабочий ход происходит в первом цилиндре, затем в третьем, далее в четвертом и, наконец, во втором, т. е. рабочие ходы чередуются в порядке 1 — 3 — 4 — 2. Этот порядок чередования рабочих ходов по цилиндрам называется порядком работы двигателя.


Рисунок 4.7 Полуобороты коленчатого вала.

При одной и той же форме расположения кривошипов вала, но при другом порядке открытия и закрытия клапанов, что зависит от конструкции механизма газораспределения, четырехцилиндровый двигатель может иметь другую последовательность чередования тактов и другой порядок работы. Если при первом полуобороте вала в третьем цилиндре будет происходить такт выпуска, а во втором — такт сжатия, то чередование тактов в двигателе изменится, и получится порядок работы 1 — 2 — 4 — 3.

Полуобороты
коленчатого вала
Углы поворота коленчатого
вала, град
Цилиндры
1-й 2-й 3-й 4-й
1-й 0 – 180 Рабочий ход Выпуск Сжатие Впуск
2-й 180 – 360 Выпуск Впуск Рабочий ход Сжатие
3-й 360 – 540 Впуск Сжатие Выпуск Рабочий ход
4-й 540 – 720 Сжатие Рабочий ход Впуск Выпуск

Компрессия в цилиндре – максимальное давление, создаваемое в цилиндре при сжатии воздуха поршнем. Зачастую измеряется в барах или кг/см2. Часто степень сжатия путают с компрессией. Однако надо всегда помнить, что степень сжатия — параметр исключительно геометрический, в отличие от компрессии.

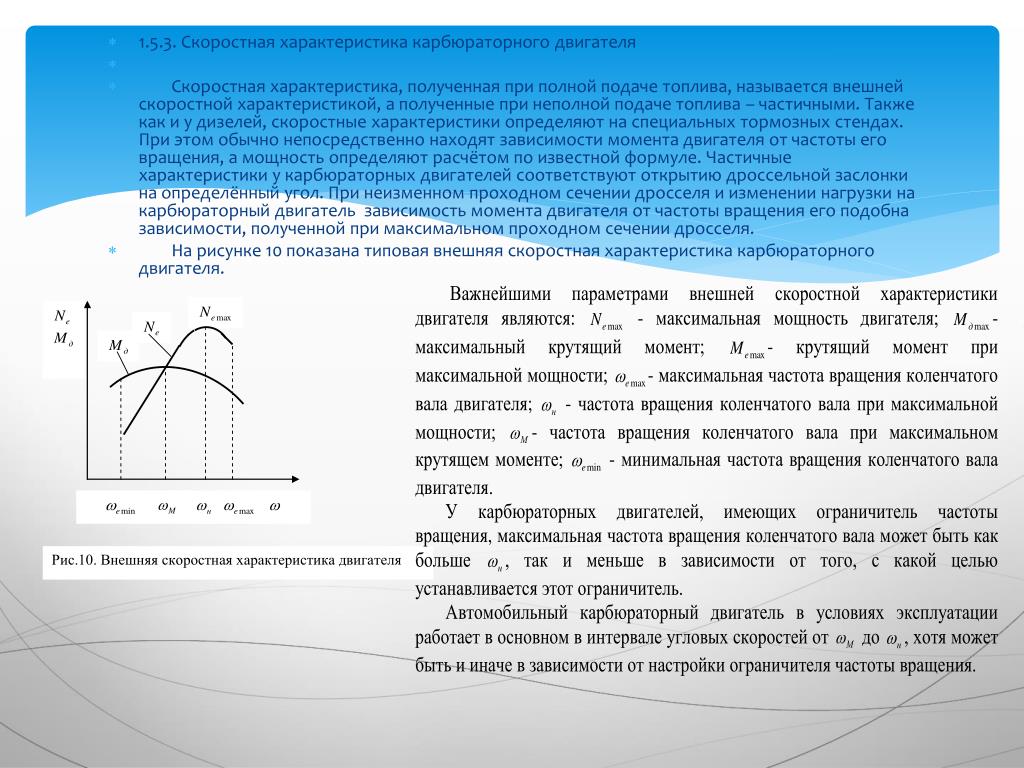

Мощность двигателя – работа двигателя, совершаемая в единицу времени, измеряется в лошадиных силах (л. с.) или киловаттах (кВт). Проще говоря, мощность — это параметр, который описывает, как быстро может вращаться коленчатый вал двигателя. Чтобы лучше понять, представьте, что вы велосипедист, а мощность — это характеристика, описывающая, как быстро вы можете крутить педали.

Крутящий момент – произведение силы на плечо. В случае двигателя внутреннего сгорания — это тяга, создаваемая на коленчатом валу, иначе говоря — сила, с которой поршень давит через шатун на шатунную шейку коленчатого вала, умноженная на радиус кривошипа (смотрите выше). Чтобы было понятней, вернемся к велосипедисту. Величина тяги на оси педалей зависит как от длины педали (плеча), так и от силы, с которой велосипедист давит на эту педаль. Измеряется крутящий момент в Ньютон на метр (Н·м).
