Втягивающее устройство – Втягивающее реле стартера — неисправности, проверка, принцип, схема работы и ремонт

Содержание

🔧 Втягивающее реле стартера – проверка и ремонт 🚗 🚘 — DRIVE2

Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.

▪Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

▪Распространенные поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:

Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В э

www.drive2.ru

Устройство втягивающего реле стартера и его замена + Видео » АвтоНоватор

Устройство втягивающего реле стартера – электрического магнита, который предназначен для подведения к венцу маховика шестерню бендикса, относительно простое. Поэтому ремонт данного механизма, часто называемого тяговым, любой более-менее опытный автолюбитель может осуществить самостоятельно.

Тяговое реле стартера – какие функции оно выполняет?

Втягивающий механизм был изобретен Чарльзом Кеттерингом. Именно благодаря ему уже в 1912 году было выпущено первое авто с таким устройством и системой электрического зажигания, что позволило отказаться от запуска мотора при помощи специальной ручки, помещаемой в шкив коленчатого вала. Описываемое нами приспособление предназначено для выполнения ряда важных функций, в частности таких:

  • синхронизация при запуске двигателя автомобиля функционирования цепей стартера;
  • перераспределение электрической энергии между мотором стартера и электромагнитным реле;
  • подведение шестерни бендикса к маховику, а после пуска – возвращение ее в начальное положение.

Интересующий нас механизм не стоит путать с реле включения стартера, которое располагается в моторном отделении.

Реле включения также имеет большое значение для функционирования стартера автомобиля, но оно выполняет совершенно иные задачи.

Принцип работы и устройство втягивающего реле стартера

Данный механизм состоит из следующих элементов:

  • электромагнит с удерживающей и втягивающей обмоткой;
  • корпус;
  • контакты;
  • якорь;
  • возвратная пружина (она находится в сердечнике устройства).

При подаче напряжения на обмотки втягивающего механизма (оно возникает при повороте ключа зажигания) создается магнитное поле, которое передвигает якорь стартера. Этот якорь в свою очередь давит на возвратную пружину и сжимает ее. Конец вилки, размещенный на противоположном от корпуса устройства конце, начинает перемещаться к маховику, что приводит к зацеплению шестерни с его венцом.

При этом происходит замыкание так называемых «пятаков» – пары контактов, встроенных в конструкцию рассматриваемого нами реле. В результате всех указанных движений удерживающая обмотка включается и передает на обмотку двигателя требуемый ток, который приводит во вращение зацепленный с шестерней маховик и вал.

Когда ключ зажигания возвращается в первоначальное положение (пуск двигателя произведен), «пятаки» размыкаются, механизм перестает получать электрическую энергию. Как результат – якорь, управляемый возвратной пружиной, становится в свое начальное положение, а маховик выходит из зацепления с бендиксом. Как видим, устройство тягового реле стартера простое, по этой причине принцип его работы может уяснить любой водитель.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

  • разрушения материалов в результате их усталости и потери прочности;
  • сгорания обмотки стартера либо реле;
  • выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.

Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.
Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если же на вашем транспортном средстве установлено неразборное втягивающее устройство, «разложить» его полочкам не получится. Придется купить новое реле и установить его на место старого. Вся операция, учитывая простое устройство втягивающего реле стартера, займет у вас от силы 15 минут.

carnovato.ru

Втягивающее реле стартера - назначение, проверка и ремонт

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

  • Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
  • Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
  • Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

  1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для "прикуривания", которые оснащены "крокодилами".
  2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
  3. После этого другой провод подключают к минусовой клемме АКБ.
  4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
    • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
    • если признаки "жизни" отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

  • Откручиваются винты крепле

unit-car.com

Втягивающее реле стартера - как оно работает

Втягивающее реле стартера Доброго времени суток, уважаемые читатели! В жизни каждого водителя бывали моменты, когда автомобиль отказывался работать и сдвинуть его с места можно было только с применением физической силы. Причин этого явления насчитывают множество, но что бы точно узнать в чем дело нужно провести диагностику транспортного средства. Если Ваш автомобиль не реагирует на запуск, в первую очередь следует проверить исправность электропроводки, аккумулятора и если с ними все хорошо, то вполне реально найти поломку в работе стартера.

Наиболее уязвимое место этой детали — втягивающее реле, о принципе работы которого знают немногие. Этот довольно маленький узел оказывает огромное влияние на начало работы мотора и в случае выхода из строя отдельных его составляющих, машина окажется полностью «парализована». Поэтому, в данной статье мы расскажем об особенностях работы втягивающего реле, возможных поломках и способах их устранения.

1. Функции втягивающего (тягового) реле стартера

Реле стартера

Прежде чем начать обсуждение темы, стоит понимать о чем конкретно пойдет речь. Дело в том, что в конструкцию стартера входят два реле, отвечающих за его работу. Первое обеспечивает его включение и находится в моторном отсеке (в зависимости от модели автомобиля может либо монтироваться в общий блок реле, либо находиться в отдельном корпусе), а второе (тяговое реле) устанавливается на стартере и выполняет следующие функции:

- при запуске двигателя, синхронизирует работу узлов (цепей) стартера;

- способствует перераспределению электроэнергии между мотором стартера и электромагнитом реле;

- подводит шестерни бендикса к зубцам венца маховика, а после старта — возвращает ее на прежнее место. Эту функцию, многие автолюбители, считают основной в работе данного устройства.

Практически во всей автомобильной литературе, описанное устройство называется «тяговым реле стартера», однако, в народе его называют еще «втягивающим», имея ввиду туже самую деталь. Первым человеком, изобревшим втягивающий механизм, в далеком 1912 году, стал Чарльз Кеттеринг, один из основателей, популярной и в наши дни, фирмы Delco.

Положение реле Именно благодаря ему, в то же время, с конвейера сошел первый автомобиль оборудованный таким устройством и, соответственно, электрической системой зажигания. Подобное нововведение, при запуске транспортного средства, позволило отказаться от использования специальной ручки (кривого стартера), которая помещался в шкив коленчатого вала и требовала немалых усилий для запуска двигателя.

Для того, что бы мотор начал работать (запустился), нужно обеспечить вращение коленвала ровно до того момента, пока в камерах сгорания не начнет воспламенятся горючая смесь. Если двигатель исправен, то на это действие затрачивается всего несколько секунд времени. Соответственно, в случае неисправной работы любой из частей стартера, отвечающего за вращение коленчатого вала, последний не будет двигаться, а в камерах сгорания не начнет гореть топливо и автомобиль никуда не поедет. Более конкретно, о принципе работы тягового реле стартера, а также возможных поломках этого устройства мы Вам дальше и расскажем.

2. Конструкция и система работы втягивающего реле

Данное устройство имеет относительно несложную конструкцию и включает в себя следующие детали: корпус, контакты реле, контактный диск, магнит с втягивающей и удерживающей обмоткой, сердечник (якорь), имеющий шток реле стартера и шток привода его вилки, возвратные пружины.

Втягивающее реле стартера Основная часть этого реле — втягивающая катушка цилиндрической формы (образует электромагнит), внутри которой размещается подвижный якорь (сердечник), а сверху наматываются витки удерживающей катушки. С одной стороны сердечника размещен выходящий за габариты корпуса шток, который толкает вилку стартера и имеет на конце отверстие или перекладину (в зависимости от модели автомобиля). С другой стороны — находится шток, на конце которого находится контактный диск реле стартера. Корпус втягивающего реле представляет собой чашку с изоляционного материала, в которую вдавлены два контакта с нарезанной резьбой (к ней, гайками крепятся клеммы). Обычно, между контактами, на внешней части крышки, расположен бортик, который не допускает короткого замыкания. Сама крышка, с помощью винтов, так крепится к торцу реле, что его контакты выходят напротив контактного диска, размещенного на штоке сердечника.

Тяговое реле стартера прочно соединяется со стартером и располагается над ним. В случае необходимости, его довольно просто можно снять, но перед этим придется демонтировать сам стартер. В основном, все производители такой детали предлагают ее в двух вариантах: разборном (подлежит диагностике и ремонту) и не разборном, которое при поломке придется полностью заменить.

Реле Весь процесс работы втягивающего реле стартера проходит следующим образом. Замыкание контактов в замке зажигания, приводит к срабатыванию реле стартера (обычное, размещено в монтажном блоке), которое, в свою очередь, от аккумулятора посылает напряжение на втягивающую обмотку. Таким образом, создается магнитное поле, под действием которого якорь попадает во внутрь обмотки, выполняя при этом сразу несколько действий: с одной стороны, с помощью штока заставляет вилку стартера начать движение и сдвинуть обгонную муфту (бендикс), способствуя зацеплению шестерни стартера с венцом маховика, а с другой, помогает закрепленному на штоке диску, замкнуть контакты втягивающего реле стартера.

Таким образом, в процессе движения якоря, стартер соединяется с маховиком и сразу же подключается к аккумулятору. После этого, по мотору стартера проходит ток и он начинает двигаться, а через несколько секунд запускается двигатель автомобиля.

Когда стартер включается, втягивающая катушка отключается и ток переходит на удерживающую катушку, одна из функций которой состоит в удержании крайнего положения якоря. Использование такой катушки способствует снижению мощности, потребляемой втягивающем реле, так как на сдерживание якоря затрачивается намного меньше энергии, чем нужно было бы для его втягивания. В результате, общие затраты заряда аккумуляторной батареи, при пуске двигателя, значительно снижаются.

После того, как двигатель машины запустился (для этого используется ключ зажигания), цепь стартера разрывается, обмотка тягового реле обесточивается и благодаря действию пружины якорь возвращается в начальное положение, а следом за ним бендикс и контактный диск отводятся от контактов реле стартера. Последний одновременно отсоединяется от маховика мотора и отключается от аккумулятора. Все последующее время эксплуатации транспортного средства, втягивающее реле стартера, да и он сам, никак не участвуют в работе силового агрегата автомобиля.

3. Диагностика и ремонт устройства

Втягивающее реле Втягивающее реле стартера имеет довольно простую конструкцию и, обычно, отличается долговечностью. Но не смотря на это, из-за частых больших нагрузок на данный узел и учитывая работу реле стартера с высоким напряжением (может достигать несколько сотен ампер) в работе втягивающего реле периодически возникают проблемы, обусловленные появлением характерных неисправностей. Чаще всего, они выражаются в следующем:

- силовые контакты реле стартера, со стороны контактного диска могут подгорать;

- втягивающая или удерживающая обмотка, время от времени, способна обрываться;

- деформирование возвратной пружины;

- короткое замыкание в обмотках;

- прочие механические повреждения в отдельных деталях втягивающего реле.

Однако, прежде чем сделать окончательный вывод о существовании поломки и планировать ремонт, следует провести полную диагностику реле. Тут важно помнить, что действует данная деталь как электромагнит: после того как на обмотки стартера подается напряжение, реле начинает притягивать к себе вилку стартера, которая подвигает бендикс, тем самым способствуя его сцеплению с маховиком. При выполнении таких действий происходит замыкание всех контактов, подающих напряжение на обмотки. В случае сбоя, хотя бы в одной части этого процесса, автомобиль не заведется. Что бы определить место неисправности, в первую очередь, следует руководствоваться внешними ее проявлениями.

Втягивающее реле стартера Если стартер не крутит , то тут возможны два варианты: либо втягивающее реле срабатывает, но стартер не вращается, либо втягивающее реле и стартер вовсе не работают. Срабатывание реле определяют по характерному щелчку, который появляется в момент втягивания якоря вовнутрь. Если повернув ключ, Вы его услышали, то реле исправное, а если нет — значит оно не работает или же на него не поступает ток.

В случае, когда втягивающее реле работает, но стартер не крутит, причина может крыться в подгорании силовых контактов реле. Так это или нет, Вы можете проверить с помощью любого металлического предмета (например, отвертки), замкнув им выступающие части контактов. Если после этого, стартер начинает вращаться — значит проблема действительно подгоревших контактах, а если нет, то скорее всего причина в самом стартере.

Бывает, что одновременно и стартер, и реле не работают. Причины, в этом случае, могут быть как внешними, так и внутренними (например, обрыв цепи включения, неисправность замка зажигания, обрыв обмотки втягивающего реле, когда катушка теряет контакт с «массой» и т.д.).

Если втягивающее реле работает, но при этом слышен стук или дребезг, значит причина проблемы в плохом контакте обмотки(ок) с «массой». Проверить их не сложно, для этого всего лишь нужно измерить сопротивление с помощью омметра. Как правило, сопротивление втягивающей обмотки составляет примерно 0,55 Ом, в то время как удерживающей — 0,75 Ом. Сопротивление, меньше этих показателей, говорит о наличии короткого замыкания внутри обмотки, а слишком большое — о ее плохом контакте с массой или клеммами.

Реле Если Вы заподозрили, в какой-то из обмоток обрыв, проверить эту догадку можно воспользовавшись пробником из батарейки или лампочки: если подключив лампочку к обмотке она горит — все нормально, а если нет, значит имеется обрыв. Недостатком этого способа является отсутствие возможности определения короткого замыкания, так как незначительная разница в сопротивлении, практически никак не влияет на яркость свечения лампочки.

Обнаружив поломку, втягивающее реле можно либо отремонтировать, либо заменить. Однако, здесь ключевую роль играет вид его конструкции: если в транспортном средстве установлено не разборное реле, то помочь Вам сможет лишь покупка и установка новой детали, а если его можно разобрать, то вполне реально устранить проблему самостоятельно. Для этого, прежде всего, нужно демонтировать реле со стартера и разобрать, в отдельных случаях придется отпаять выводы обмоток. Далее стоит проверить все его контакты, в случае обгорания — зачистить до блеска с помощью наждачной бумаги. Если Вы увидели отпавшие от корпуса выводы обмоток, стоит припаять их обратно. Кроме этого, можно заменить отдельные изношенные части втягивающего реле.

После проведения такого нехитрого ремонта, деталь сможет исправно прослужить еще несколько лет, правда, намного проще купить новое реле и не играться со старым, тем более, что стоит оно не так уж и дорого.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Устройство втягивающего реле

Назначение втягивающего реле стартера: втягивающее реле (его еще называют тяговое реле) предназначено для подачи тока управления на мотор стартера для осуществления выталкивания бендикса стартера в зацепление с маховиком. Реле стартера достаточно прост в конструкции, но его неисправность приведет к проблемам с запуском двигателя.

Устройство втягивающего реле

Итак, с назначением мы разобрались, тяговое реле служит для введения бендикса в зацепление с маховиком. Работа втягивающего реле основана на принципах электромагнетизма.

Устройство втягивающего реле.

Втягивающее реле состоит из: 1) корпуса;2) якоря, 3) магнита с двумя обмотками, 4) возвращающей пружины 5) контактов.

Магнит выполнен в виде двух катушек: одна катушка является удерживающей, вторая - втягивающей. Удерживающая катушка соединяется с выводом управления и соединена с корпусом. Втягивающая катушка соединена с клеммой управления и электродвигателем.

Когда к контакту управления стартера поступает ток, в катушке образуется магнитная индукция, которая приводит к образованию магнитного поля. Магнитное поле воздействует на якорь, который сжимает возвратную пружину. При этом якорь вращает бендикс, соединяющий стартер с аккумулятором.

Во время замыкания контактов втягивающая обмотка питается от плюсовой клеммы, на катушке перестает генерироваться ток, а якорь удерживается полем катушки. После запуска двигателя питание не подается и возвратная пружина выталкивает якорь обратно в первоначальную позицию. Контакты размыкаются и бендикс выходит из зацепления.

Неисправности втягивающего реле стартера

Одними из самых распространенных неисправностей реле стартера является выгорание контактных пластин реле, сгорание обмотки, разрушение материалов реле стартера.

Как определить неисправности тягового реле?

  • После запуска двигателя стартер продолжает работать, издавая характерные звуки.
  • Поворот ключа зажигания в положение запуска стартера не сопровождает его включения.
  • При повороте ключа зажигания стартер вращается, но двигатель не запускается.

www.autoezda.com

Втягивающее реле стартера: устройство, неисправности, проверка

Знакомая многим автолюбителям ситуация, когда после 2-3-х неудачных попыток запустить мотор, под капотом раздается треск втягивающего реле и стартер отказывается прокручивать двигатель. Особенно это актуально в зимний период, когда емкость аккумулятора падает и он быстро разряжается.

Для того, чтобы лучше понять причину неисправности втягивающего реле (ВР), давайте вкратце вспомним устройство самого стартера и по какой схеме он работает на автомобиле.

Напомним

Стартер автомобиля является электрическим двигателем кратковременного действия. Если силовой агрегат не запускается с трех-пяти попыток, то нужно искать причину и не крутить его зря, так как это в большинстве случаев отражается на его дальнейшем существовании. Говоря простым языком — не стоит его «насиловать».

Устройство автомобильного стартера

Стартер состоит из корпуса (внутри которого расположена обмотка статора) и ротора, вращающегося на двух подшипниках, а также втягивающего реле.

На конце вала ротора находится обгонная муфта (бендекс) снабженная зубчатой шестерней, которая при пуске входит в зацепление с маховиком коленчатого вала.

Схема стартера

В задачу реле входит запуск стартера и обеспечение соединения с маховиком для пуска двигателя.

Устройство реле

Реле состоит из корпуса, в котором размещены обмотки, сердечника, возвратной пружины, центрального контакта, крышки с двумя силовыми контактами, выполненных в виде болтов, резьба которых выступает из крышки. В крышке также имеется разъем, куда приходит питание от замка зажигания в момент пуска двигателя.

На один из болтов приходит постоянный «плюс» с аккумуляторной батареи, а второй контакт соединен со статорной обмоткой.

Схема втягивающего реле

Сердечник реле соединен посредством вилки с бендексом. Вилка в свою очередь работает по принципу коромысла. При втягивании сердечника, он выталкивает обгонную муфту на встречу с маховиком двигателя, а при отпускании сердечника бендекс отводится назад.

Схема работы

При повороте ключа зажигания в положение «пуск» на обмотку реле подается питание, в втягивающей обмотке создается магнитное поле, которое втягивает сердечник катушки, замыкающий силовые контакты. Одновременно сердечник через вилку выталкивает обгонную муфту к маховику коленвала, заставляя последний прокручиваться.

Конструктивно ВР имеет две обмотки: втягивающую и удерживающую.

Втягивающая обмотка втягивает сердечник, который через центральный контакт, соединяет силовые разъемы реле, перебрасывая питание с аккумулятора на электродвигатель стартера, заставляя последний работать.

Все это время удерживающая обмотка удерживает сердечник, обеспечивая подачу питания на электродвигатель стартера.

В случае, когда аккумуляторная батарея разряжена, то ее силы хватает, чтобы сработала втягивающая обмотка, но не хватает напряжения для удерживающей. Сердечник под усилием возвратной пружины отходит назад, и втягивающая обмотка опять пытается втянуть его в катушку, но удерживающая не может его удержать, и он вновь отходит назад.

Вот именно эти попытки реле заставить перебросить питание с батареи на статорную обмотку и слышит водитель в виде частых щелчков (треска), когда сердечник реле многократно втягивается и отпускается при подаче питание на реле.

Неисправности втягивающего реле:

• Подгорание силовых и центрального контактов

Здесь один провод короче другого. Его нужно зачистити и нарастить путем пайки.

• Поломка возвратной пружины

Отвалились болты втягивающего

• Межвитковое замыкание

• Короткое замыкание в одной из обмоток

• Обрыв

• Ослабление креплений

Причины неисправностей:

• Подгорание разъемов вызвано в большинстве случаев плохим контактом в соединениях или долгой работой стартера, когда двигатель продолжительное время «отказывается» запускаться;

• Поломка пружины может быть вызвана как механическим повреждением, так и от длительной подачи напряжения, когда витки пружины просто выгорают;

• Межвитковое замыкание в обмотках также происходит от длительного воздействия напряжения при плохом запуске двигателя. Бакелит, которым покрыты провода для защиты, нагревается, начинает плавится и витки соединяются друг с другом;

• При выплавлении защитного покрытия один из витков может начать контактировать с «массой» корпуса, что вызовет короткое замыкание;

• Обрыв может быть вызван перегоранием одного из витков обмотки;

• При ослаблении крепления ВР наступает перекос и сердечник не может полностью втянуться внутрь корпуса, чтобы замкнуть силовые контакты.

Признаки неисправности:

• Одиночные или частые щелчки, стартер не крутит

• Сильный нагрев корпуса

• Стартер не выключается

Как проверить исправность реле

В случае, когда слышны частые щелчки и стартер не крутит, то причиной могут являться разряженная аккумуляторная батарея или слабое соединение «массы».

Когда же раздается один четкий щелчок, но стартер не крутит, то это «говорит» либо о подгорании силовых разъемов, либо о проблемах в самом стартере.

Для того, чтобы убедиться в том, что неисправность находится в самом реле, нужно перемкнуть отверткой (двигатель на нейтрале) его силовые контакты и если стартер заработает, то «виновато» само реле. Его необходимо снять и прозвонить тестером.

Проверка мультиметром

Если же стартер не отзывается, то проблемы могут быть как в нем самом, так и в реле. Нужен его демонтаж, разборка и дефектовка всех элементов.

Когда реле вообще не отзывается на поворот ключа зажигания в положение «пуск», нужно проверить приходит ли в это время питание на управляющий разъем (вывод расположен на его крышке).

Если питание не приходит, то необходимо проверить исправность замка зажигания и цепь питания от него до управляющего контакта.

Когда на управляющем контакте есть питание, то нужно проверить тестером сколько вольт приходит на силовой контакт от аккумулятора, а затем (нужен помощник) при пуске стартера проверить тестером сколько вольт приходит на второй контакт.

Если, например, на контакт от батареи приходит 12.8В, а перебрасывается 6-7В, то силовые контакты подгорели и их необходимо либо зачистить, либо заменить.

В случае, когда реле разборное, то нужно отдать крепление крышки и зачистить силовые и центральный контакты, если же реле неразборное, то его необходимо заменить.

Как поступить в случае поломки

При отказе реле, нужно, как было сказано выше, поставить нейтральное положение КПП, включить зажигание и перемкнуть между собой силовой контакт от аккумуляторной батареи и управляющий разъем. Двигатель запустится и можно будет добраться до гаража или ближайшего СТО.

В заключение

Периодически проверяйте зарядку аккумулятора и работу генератора, чтобы батарея всегда находилась в заряженном состоянии, способной выдать необходимое напряжение для срабатывания стартера.

Стартер со свтягивающим для ВАЗ 2107

avtoexperts.ru

устройство, назначение, возможные неисправности и ремонт :: SYL.ru

Стартер – это один из основных узлов любых двигателей. От того, исправен ли он, зависит запуск мотора. Если на автомобиле, оснащенном механической коробкой передач, в случае выхода стартера из строя можно запустить мотор народным способом «с толкача», то на машинах, оснащенных АКПП, при нефункционирующем стартере проделать такую операцию невозможно.

Важно следить за тем, чтобы стартер всегда находился в исправном состоянии. Один из важных узлов – втягивающее реле стартера. Наверное, каждый сталкивался с неисправностью, когда при повороте ключа в замке зажигания из-под капота раздаются щелчки, а привычных звуков вращения нет. Это говорит о том, что втягивающее реле вышло из строя. Давайте рассмотрим, как оно устроено, для чего необходимо, как его ремонтировать.

Принцип действия

Одним из первых стартеров было устройство, разработанное и собранное Чарльзом Каттерингом еще в начале прошлого века. Изначально этот агрегат представлял собой обыкновенный электрический мотор. В этом устройстве втягивающее реле стартера отсутствовало, а после запуска двигателя электромотор переходил в режим работы генератора.

Позже известный изобретатель и специалист в области автомобильной промышленности Винсент Бендикс предложил стартер, оснащенный специальным реле. Схема и устройство этого реле дошли до наших дней без каких-либо серьезных изменений.

Этот механизм представлял собой электрический двигатель, втягивающее реле стартера, вилку, а также бендикс или опережающую шестерню.

При запуске двигателя на реле подается напряжения от АКБ с замка зажигания или через дополнительные пусковые реле. После срабатывания за счет электромагнитной индукции замыкались специальные контактные пятаки. Благодаря этому на электромотор стартера подавалось напряжение. Якорь стартера заставлял двигаться вилку, которая, в свою очередь, толкала муфту холостого хода вместе с шестерней. Последнюю в честь создателя называют бендиксом. Деталь входила в зацепление с зубцами на венце маховика, и двигатель запускался.

Назначение

Втягивающее реле стартера выполняет две важные функции. Это создание электрического контакта для запуска электромотора и приведение бендикса в движение для последующего его зацепления с маховиком двигателя.

Устройство

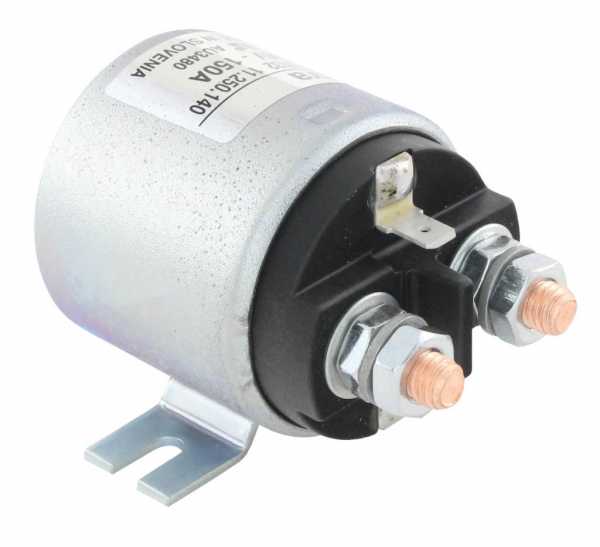

Реле состоит из следующих элементов. Так, механизм собран в корпусе. В нем находятся две обмотки – это удерживающая и втягивающая. Иногда эти обмотки могут быть совмещены в одну. Также реле имеет якорь и сердечник. Первый оснащен возвратной пружиной. Кроме этого, устройство оснащено вилкой, штоком, демпферной пружиной, контактной пластиной, болтами и пятаками.

Всю основную работу в этом реле выполняет якорь с обмоткой. После поступления электрического импульса с аккумуляторной батареи внутри возникает электромагнитное поле, заставляющее якорь двигаться вдоль трубки. Когда импульс перестает подаваться, якорь выходит из сердечника.

Возвратная пружина реле сжимается, как только на нее начинает воздействовать якорь. Вместе с ходом пружины начинает вращаться бендикс.

Магнит с обмотками внутри реле – это не что иное, как пара катушек с различными свойствами. Одна из них выполняет только втягивающую роль и подключена к электрическому мотору, другая – только удерживающая и подключается к управляющему выводу.

На якорь в момент запуска воздействует магнитное поле второй катушки. Оно не дает ему выйти из сердечника.

Типичные неисправности

Среди всех проблем, которые случаются со стартером, большая часть связана именно с этим тяговым реле. Рассмотрим самые типичные неисправности.

В процессе работы стартер испытывает огромные нагрузки. Чаще всего он устанавливается в нижней части двигателя. Это зона, в которую попадает большое количество пыли и грязи, воды, других жидкостей. Конструктивно втягивающее реле объединяется с корпусом стартера. Если учесть место нахождения реле, то оно также испытывает серьезные нагрузки. Пусковые токи при запуске двигателя могут доходить до 500 А и выше. Это ведет к разрушению контактных пятаков, контактной пластины и контактных болтов.

Среди основных неисправностей можно выделить обрывы, разрушение или выгорание обмоток. Также нередко разрушаются контактные зоны на пятаках и контактной пластине. Горят зажимы контактных болтов. Нередко ломается вилка, залипает шток реле или якорь. Разрушаются пружины.

Симптомы неисправностей

Каждая неисправность имеет определенные симптомы, по которым их можно выявлять. К примеру, если из строя вышли обмотки, то стартер не будет срабатывать. Разрушенные контактные зоны можно диагностировать по тому, что элемент будет работать «через раз». Если обламывается вилка, то втягивающее реле стартера щелкает, стартер не крутит или крутит, но опять же – не всегда. О залипшем якоре или штоке, сломанных пружинах скажет заедание бендикса при запуске двигателя. Эта неисправность может быть довольно опасной – так можно повредить маховик.

Как проверить втягивающее реле?

Тяговое реле стартера в большинстве моделей находится непосредственно на корпусе стартера. Чаще всего деталь можно найти вверху или сбоку. К этому узлу можно добраться, если есть хороший доступ к стартеру. В большинстве случаев они установлены в месте под выпускным коллектором. Но есть автомобили, где стартер располагается спереди.

Проверять реле следует, начиная с измерений сопротивления мультиметром. В некоторых старых авто напряжение на обмотку подается с замка зажигания. При помощи мультиметра замеряют и прозванивают обмотку. В современных моделях автомобилей питание подается через реле ЭБУ. Оно устанавливается в блоке предохранителей. Для проверки втягивающего реле стартера «Рено» и других моделей лучше предварительно ознакомиться с электрической схемой.

Данную операцию можно провести и около стартера. К нему подходят два провода – один толстый от АКБ, а второй - более тонкий и подключен к реле на стартере. Сопротивление между выводом реле и массой должно находиться в диапазоне от 0,5 до 5 Ом. Однако здесь имеется один нюанс. В большинстве автомобилей в цепь реле включен и электродвигатель, а если в нем изношены щетки, то контакт будет утерян – реле не будет прозваниваться. Если до проверки стартер работал, то нужно по нему хорошо постучать.

Диагностика реле без мультиметра

Можно проверить втягивающее реле стартера ВАЗ-2107 и без мультиметра. Для этого понадобится демонтировать механизм. Затем к нему подключают провода и соединяют их с АКБ. Одним проводом соединяют плюсовой контакт аккумулятора с соответствующим контактом на стартере.

То же самое проделывают и с минусовым выводом. Остается только коснутся минусовым проводом к корпусу устройства. Если во втягивающем будет слышен характерный щелчок, то оно находится в исправном состоянии. Если щелчка нет, тогда поможет замена втягивающего реле стартера ВАЗа.

Ремонт

Различные производители могут укомплектовывать стартер разборными или неразборными реле. В случае если разобрать узел не представляется возможным, то его просто меняют. Для этого нужно всего лишь открутить два болта.

Если реле разборное и если при проверке не срабатывает втягивающее реле стартера, то можно попробовать его отремонтировать. Ремонтные работы заключаются в следующем.

Первым делом откручивают крепления на передней крышке. Затем опаивают концы обмотки. После снятия крышки можно получить доступ к источникам проблемы – это могут быть силовые контакты. Если они изношены, то их следует заменить. Если контакты подгорели, то их шлифуют.

Именно так производится ремонт втягивающего реле стартера своими руками. Дальше остается только собрать узел, установить его на стартер и проверить работу.

Заключение

Итак, мы выяснили, что собой представляет втягивающее реле стартера и как оно действует. Как видите, проверить работу данного элемента можно своими руками. Без помощи специалистов также получится выполнить и ремонт втягивающего реле.

www.syl.ru
