20Фев

Восстановление резины: Как размягчить пересохшую резину в домашних условиях

Содержание

восстановление резины: ru_d70 — LiveJournal

про отваливающуюся с камер ризину слышали наверно все, на объективах это происходит реже, но происходит 🙂 под эти резинки уже пролазазит палец.

в рсу сказали в наличии резины нет, значит это будет долго. дорого и хуево.

обратимся к народной медицине

все рецепты давно есть в сети, источник к сожалению не помню

резинки набухают от пота, кожного сала и вашего жира. резина хорошо всю эту хрень впитывает. собственно чтоб вернуть резину в первоначальный вид надо ее похудеть. для этого можно воспользоваться растоврителем НЕФРАС С2-80/120, ацетоном или даже банальным спиртом.

НЕФРАС С2-80/120 — в простонародье называется «Бензин Калоша», продается в радиотехнических магазинах, например в Чип и Дипе всегда есть. Его я и использовал. Нащет ацетона есть у меня сомнения, а в спирте вымачивать придется сильно дольше.

как выяснил arsdesign Уайт-спирит не подходит

опускаем резину в подходящую емкость и заливаем расторителем. дело не хитрое но сложно определить необходимое для замачивания время. если передержать резина может стать меньше чем нужно 🙂 скукожится и раскокожить ее наверно будет сложно

лучше замачивать за несколько подходов, начать минут с 20

оценивая масштабы растяжения своих я залил их на пол часа

через пол часа наблюдал плачевную картину. резина стала еще больше -)

это не страшно. она нахлебалась расворителя.. постепенно высыхая будет уменьшаться

на резинках образовался какой-то сальный неприятный налет, ватным тампоном и тем же растворителем пришломсь счищать

после cушки (часов 10 прошло) все встало на свои местао. приклеивать не стал, не вижу смысла, резина плотно лежит в своей канавке и клей ей по-помоему никчему

вторая резинка к сожалению не уменьшилась до нужных размеров с первого раза, пошол повторять процедуру

p.s. с набухшими и отвалившимися накладками камеры делать можно тоже самое и клеить назад

Локальное восстановление (наварка) протектора грузовой шины

О возможности восстановления шин после полного износа протектора уже осведомлены большинство водителей в России, и они знают, что это экономная процедура, позволяющая сберечь до 50% денег от стоимости новой покрышки. При этом наварные шины не хуже новых в эксплуатационных характеристиках.

Обычно слой изношенного протектора срывается практически до самого каркаса, после чего наваривается новая лента. Но очень часто на прицепных после заклинивания тормозов и на ведущих осях после поломки ABS происходит протормаживание колес, а фактически новая покрышка становится непригодной к использованию. Придется покупать новую или срывать весь слой резины для наварки новой? Не обязательно. Рассмотрим такую возможность, как локально восстановленный протектор шин!

Итак, проторможенное колесо.  Вместо того, чтобы выкинуть его на свалку и купить новое колесо за баснословные деньги, можно обратиться к специалистам компании «Максишина», где методом сложного ремонта и локального восстановления протектора можно полностью восстановить эксплуатационные характеристики покрышки и дать ей возможность «добегать» срок, отведенный производителем.

Технология локального восстановления шин

Обезжиривание

Восстановление протектора начинается с обезжиривания поверхности. Здесь полностью удаляются остатки масла, смазки, пыли и другой грязи с поверхности покрышки для подготовки к склеиванию с новой лентой. Для этого используются гидрокарбоны, кетоны, спирты или средства на водной основе. Если поверхность загрязнена сильно, перед нанесением обезжиривающего вещества проводится чистка с испаряющимися очистителями. Раствор нагревается до температуры кипения и испаряется. При контакте с прохладной покрышкой, пар конденсируется и удаляет частицы смазки и грязи.

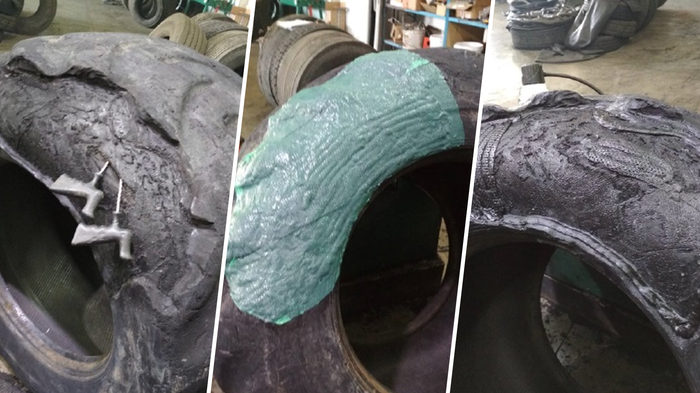

Нанесение сырой резины на поврежденный участок

После устранения и ремонта видимых повреждений (если таковые имеются), обезжиренная поверхность грунтуется слоем жидкой резины. Она получается из отходов сырой резины на миксере. Слой сырой резины будет выступать своеобразным промежуточным материалом, который позволит протекторной ленте надежно приклеиться к покрышке на следующих стадиях восстановления протектора.

Наложение протектора, упаковка в конверт и вулканизация в автоклаве

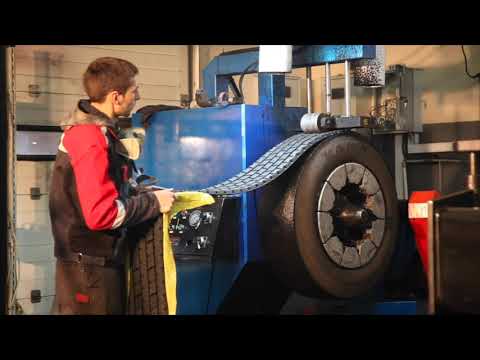

Подготовленный к восстановлению каркас будет зажат в станке, где прикладывается протекторная лента. Покрышка раскручивается, создается определенное давление и прижимной ролик вжимает ленту в каркас,  выдавливая все пузырьки воздуха, остающиеся между сырой резиной и протекторной лентой. Перед нанесением необходимо отмерять протекторную ленту по окружности покрышки и отрезать по меткам. Также важно, чтобы протектор на стыке совпадал с рисунком оригинальной части покрышки. На стыках также наносится сырая резина.

После этого посредством специального станка на каркас надевается конверт, и из него выкачивается воздух, благодаря чему каркас очень плотно прилегает к новой ленте. Отсюда каркас отправляется в автоклав на специальном транспортере для процесса вулканизации, чтобы надежно приклеить новый протектор.

Так выглядят наварные шины для грузовиков, вышедшие из автоклава с уже наваренным протектором и вулканизированной резиной.

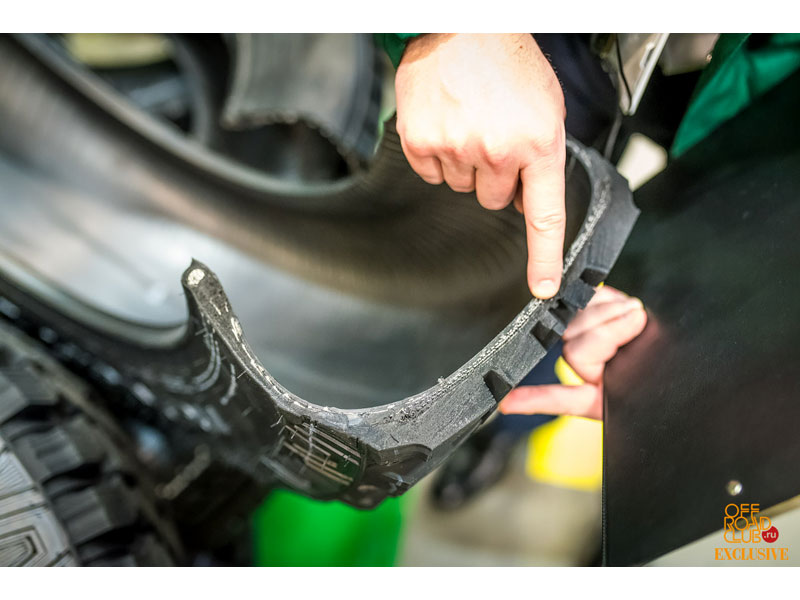

Шерохование

Как вы могли заметить, колесо еще не готово к эксплуатации и ему требуется процедура шерохования на специальном станке. Это необходимо для придания колесу круглой формы.

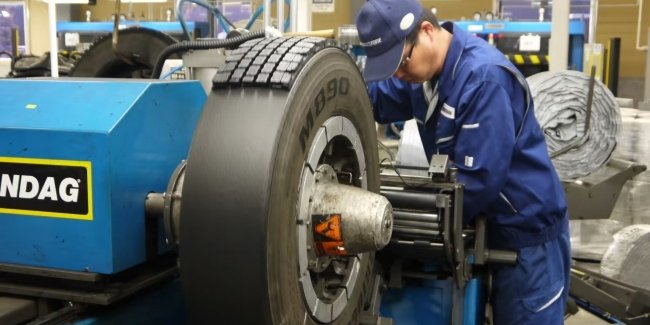

При восстановлении протектора полностью шероховальный станок используется для снятия старого протектора, придания колесу идеальной формы и текстуры для нанесения новой ленты. Но в данной ситуации он послужит для выравнивания колеса после локального ремонта.

  Спустя некоторое время колесо приобретает почти полноценный вид, ни одного следа протормаживания не остается. Нужно лишь нарезать новый протектор в соответствии со старым узором.





Нарезка дорожек протектора для водоотвода



 В этом может помочь машинка для нарезки протектора, которая справится как с прямыми канавками, так и с волнистыми – в зависимости от первоначальной структуры протектора.

После нарезки восстановленные шины для грузовиков полностью готовы к эксплуатации, и качество отремонтированного участка не уступит оригинальным частям покрышки. Внешне восстановленный участок будет выглядеть так:



Ведущие шины до ремонтаВедущие шины после ремонта

Специалисты нашей компании оказывает полный компекс мер для восстановления ваших грузовых шин, как полное так и локальное. Стоимость локального восстановления колеса смотрите тут в разделе услуг или узнавайте по телефону +7(812)309-26-65

Эластическое восстановление резин — Справочник химика 21

    При оценке соответствия резин предъявляемым к ним требованиям по морозостойкости в течение многих лет в промышленности применяют метод определения эластического восстановления после [c.549]

    Эластичность характеризуется не только способностью к восстановлению размеров и формы, но и легкостью деформации под действием силы, максимально возможной степенью деформируемости резины, скоростью эластического восстановления и способностью к обратимому поглощению энергии. Таким образом, эластичность резины может быть разносторонне характеризована только целым комплексом показателей. 

[c.92]


    Определение морозостойкости резин по эластическому восстановлению после сжатия [c.196]

    Видно, что введение а-олефина С28-С30 улучшает пластичность, эластическое восстановление и клейкость резиновой смеси при некотором ухудшении физико-механических свойств резин. Однако введение малеиновых групп в а-олефин и последующее введение такого олигомера С28-МА в резиновую смесь позволяет заметно улучшить некоторые свойства резиновых смесей и резин, такие как сопротивление подвулканизации, износостойкость. Отсюда можно заключить, что дальнейшее повышение показателей свойств резин возможно путем увеличения содержания малеиновых групп в а-олефине с одновременным ростом его молекулярной массы. [c.154]

    Определение морозостойкости резин по эластическому восстановлению после сжатия 3 /С >0,5 10% /С [c.232]

    Таким образом, наименее морозостойкой резина является при растяжении, более морозостойкой — при сжатии и наиболее морозостойкой — при сдвиге. Для получения показателя морозостойкости в наиболее жестких деформационных условиях следует проводить его определение при растяжении, что гарантирует значение этого показателя при других видах деформаций. Для более точной оценки морозостойкости необходимо определять ее при том виде деформации, который характерен для эксплуатации данных изделий. В частности, для оценки морозостойкости резиновых изделий, работающих при статическом сжатии (например, различных прокладок), представляет интерес метод эластического восстановления при сжатии по ГОСТ 13808—68. Этот метод дает результаты, хорошо коррелирующие-ся с эксплуатационными данными. Уплотнительные резиновые детали надежно работают, если коэффициент эластического восстановления не ниже 0,2. [c.88]

    ОПРЕДЕЛЕНИЕ МОРОЗОСТОЙКОСТИ РЕЗИН ПО ЭЛАСТИЧЕСКОМУ ВОССТАНОВЛЕНИЮ ПОСЛЕ СЖАТИЯ 

[c.195]

    ГОСТ 13270—67. Резина. Метод определения кристаллизуемо-сти ГОСТ 13808—68. Резина. Метод определения эластического восстановления ГОСТ 408—66. Резина. Метод определения разрывной прочности. [c.219]

    При повышенных температурах, например при 149 °С, кривая нагрузка — удлинение сшитого полиэтилена очень похожа на аналогичную кривую для обычной резины при такой же температуре. Предел текучести почти не заметен, а эластическое восстановление после растяжения такое же высокое, как и у нормальных резин в тех же условиях. [c.313]

    Определение морозостойкости резин но эластическому восстановлению [c.187]

    Для характеристики высокоэластических свойств вулканизатов, наряду с исследованием релаксации напряжения и ползучести, часто определяют эластическое восстановление резины. [c.12]


    Для определения морозостойкости резин по эластическому восстановлению после сжатия применяют прибор (рис. 13.5), который состоит из текстолитовой крышки 5 с заплечиками, при БОМОШ.И которых прибор устанавливают на криостате, и на крышке 5 крепят стержень 3, связанный в верхней части при по-МОШ.И втулки с индикатором 7, а в нижней части с плош,адкой 2, оказываюш,ей давление на образец 8. Труба 4 приводится в движение маховиком 6. Площадка 1 служит для установки образца в приборе. Прибор обеспечивает нагрузку на образец при измерении его высоты не более 0,98 Н сжатия образца за время не более 30 с. 
[c.189]

    Мягкость и эластическое восстановление. Эти показатели характеризуют пласто-эластические свойства регенерата. Чем выше мягкость и меньше восстанавливаемость, тем лучше обрабатывается регенерат при смешении, тем большей однородностью, меньшей усадкой и более гладкой поверхностью характеризуются резино-регенератные смеси при каландровании и шприцевании. [c.255]

    Термостойкие волокна повышают также стойкость к тепловому старению в свободном состоянии и морозостойкость вулканизатов СКФ-260. Так, после старения в течение 3 сут при 300°С вулканизаты с волокнистыми наполнителями сохраняют эластичность, тогда как контрольная резина, содержащая диоксид кремния У-333, становится хрупкой. Повышение морозостойкости вулканизатов в присутствии волокнистых наполнителей наиболее заметно при температуре около —30 °С, т. е. вблизи температуры перехода его из эластического состояния в стеклообразное [ИЗ]. Ниже приведены значения коэффициента эластического восстановления (числитель — при —30, знаменатель—при —40°С) в 

[c.102]

    Вместе с тем модификация фторсилоксановой резиновой смесью несколько улучшает морозостойкость резин на основе СКФ-260. Если для стандартной резины на основе СКФ-260 без пластификатора коэффициент морозостойкости по эластическому восстановлению при температуре —30 °С находится в пределах 0,20—0,25, то для резины, пластифицированной фторсилоксановой смесью, он возрастает до 0,38—0,42, что позволяет снизить нижний температурный предел ее использования примерно на. 10°. 

[c.148]

    Резины из комбинации этих каучуков при всех соотношениях имели высокое значение коэффициента эластического восстановления при — 55°С (0,60). Введение в СКД каучука БЭФ-15Э не изменяет температуры хрупкости (она была ниже —74 °С), повышает сопротивление раздиру, теплостойкость, а также сопротивление тепловому старению резин при сохранении высокой морозостойкости и износостойкости. При введении БЭФ-15Э замедляется кристаллизация резин из СКД (рис. 15) [7]. [c.209]

    В производстве РТИ регенерат применяют для изготовления транспортерных лент, рукавов, прокладок, аккумуляторных баков и т. д. С растворителями (особенно в присутствии смол) регенерат образует клеи с высокой клеющей способностью, а при диспергировании в воде с добавкой натурального или синтетического латексов — высококачественные адгезивы. При использовании регенерата в губчатых резинах снижается эластическое восстановление смесей и уменьшаются колебания в размерах пор при вулканизации. 

[c.29]

    В общем случае деформационные свойства резин, особенно саженаполненных, зависят от температуры, вида напряженного состояния, величины деформаций, режима нагружения следовательно, усадка, вызываемая эластическим восстановлением, будет зависеть от этих же факторов, в частности от конфигурации и соотношения размеров вулканизуемого изделия. [c.272]

    Упругая деформация имеет место при кратковременном действии деформирующей силы или при многократных знакопеременных деформациях, происходящих с большой частотой при небольшой амплитуде. Чаще всего приходится иметь дело с высокоэластической деформацией резины, величина которой увеличивается при увеличении продолжительности действия деформирующей силы. Пластические деформации характерны для невулканизованного каучука, они возникают в результате взаимного скольжения молекул под действием внещней деформирующей силы. Скольжение молекул у вулканизованного каучука сильно затруднено наличием прочных связей между молекулами, и поэтому вулканизаты, не содержащие наполнителей, почти полностью восстанавливаются после прекращения действия внешней силы. Наблюдаемые при испытании наполненных резин неисчезающие деформации являются следствием нарушения межмолекулярных связей, а также следствием нарушения связей между каучуком и компонентами, введенными в него, например, вследствие отрыва частиц ингредиентов от каучука. Неисчезающие остаточные деформации часто являются кажущимися вследствие малой скорости эластического восстановления, т, е. оказываются практически исчезающими в течение некоторого достаточно продолжительного времени. [c.90]

    Этому соответствует постепенно замедляющееся нарастание деформации (рис. XI—И) вплоть до предела Yma =тo/G, определяемого модулем упругости гуковского элемента. Такой процесс называется упругим последействием-, он обнаруживается в твердообразных системах с эластическим поведением. Эластическое поведение механически обратимо — снятие напряжения приводит за счет энергии, накопленной упругим элементом, к постепенному уменьшению деформации до нуля, т. е. к восстановлению исходной формы тела. Вместе с тем, в отличие от истинно упругого тела, процесс деформации эластического тела термодинамически необратим — в этом случае происходит диссипация энергии на вязком элементе. Такой модели отвечает, например, затухание механических колебаний в резине. [c.313]


    Газовая канальная и антраценовая сажи, обеспечивающие удовлетворительный предел прочности при растяжении и высокое-сопротивление истиранию в резинах из натурального каучука и СКБ, оказались малопригодными в смесях с дивинил-стирольными каучуками, отличающимися значительной величиной эластического восстановления. Смеси получаются с грубой шероховатой поверхностью, большой усадкой, трудно шприцуются и каландруются. Значительно лучшими по технологическим свойствам являются высокодисперсные сажи, получаемые из жидкого сырья (нефтяного или каменноугольного масла). Сырьем обычно служит антраценовое масло или газойль каталитического крекинга с добавкой антраценового масла. Применение такого сырья для производства активной сажи экономически более целесооб- [c.153]

    Повышенные восстанавливаемость и жесткость регенерата, приобретаемые при хранении (если длительное хранение регенерата необходимо) могут быть устранены путем пластикации. Интенсивность пластикации регенерата, как и в случае каучука, возрастает с понижением те.мпературы. При последующей лежке регенерата эффект пластикации постепенно исчезает. Путем повторной пластикации описанные явления могут быть воспроизведены. Предварительная пластикация может быть использована практически не только для восстановления пласто-эластических свойств регенерата, утраченных при хранении, но и для существенного улучшения многих технологических свойств резино-регенератных смесей  [c.258]

    Однако изменения свойств резины при кристаллизации обратимы. Плавление кристаллов сопровождается полным восстановлением первоначальных свойств материала. Поэтому ухудшение эластических свойств, вызываемое кристаллизацией, не будет оказывать вредного действия на работоспособность резиновых деталей, если к развитию кристаллизации приводят не сами условия эксплуатации, а отличающиеся от них условия, в которых резина оказывается перед эксплуатацией (условия хранения). В этом случае при прогреве резиновых деталей перед эксплуатацией полностью ликвидируются вредные последствия кристаллизации, предшествующей эксплуатации. [c.178]

    Испытание каучука БНЭФ-26-7И в сравнении с СКН-26М показало [7, 9], что резины на основе БНЭФ (табл. 3) имеют более высокие твердость, напряжение при удлинении 300%, сопротивление раздиру, разрастанию трещин, старению и прочностные показатели при 150 °С, а также озоностойкость. Коэффициент эластического восстановления при —25°С, температуростойкость, сопротивление раздиру, истиранию и эластичность по отскоку зависят от используемой системы ковалентной вулканизации и могут быть существенно улучшены при введении в нее диметилглиоксима. [c.410]

    При снятии нагрузки модель Кельвина постепенно возвращается к первоначальному состоянию, т. е. она обладает упругим последействием, или эластическим восстановлением. Эта модель качественно описывает механическое поведение многих реальных материалов и в том числе мягкой вулканизованной ненаполнен-лой резины. Существенно, что с помощью модели Кельвина нельзя описать релаксацию напряжения. [c.20]

    Видно, что введение а-олефина Сга Сзо улучшает пластичность, эластическое восстановление, вязкость и клейкосгь резиновой смеси при некотором ухудшении показателей физико-механических свойств резин. [c.355]

    При длительном хранении регенерата могут ровы-шаться его жесткость и эластическое восстановление, однако при пластикации первоначальные свойства продукта полностью восстанавливаются. Физико-механич. свойства вулканизатов резино-регенератных смесей во многом зависят от применяемого способа смешения. Использование традиционного одностадийного способа, при к-ром регенерат сначала совмещают с каучуком, а затем вводят остальные ингредиенты, приводит к получению неоднородных смесей с пониженными физико-механич. свойствами. Более однородные резино-регенератные смеси получают при использовании двухстадийного способа сначала готовят жесткую каучуко-сажевую матку, в к-рую затем вводят регенерат и др. ингредиенты. Общая продолжительность процесса при этом не изменяется, а вулканизаты характеризуются значительно лучшими физико-ме-ханич. свойствами, в том числе и более высокой выносливостью при многократных деформациях. [c.150]

    Газовая канальная и антраценовая сажи, обеспечивающие удовлетворительный предел прочности при растяжении и высокое сопротивление истиранию в резинах из натурального каучука и СКБ, оказались малопригодными в смесях с дивинил-стирольны.лт каучуками, отличающимися значительной величиной эластического восстановления. Смеси получаются с грубой шереховатой поверхностью, большой усадкой, трудно шприцуются и каландруются. Значительно лучшими по технологическим свойствам являются высокодисперсные сажи, получаемые из жидкого сырья (нефтяного или каменноугольного масла). Сырьем обычно служит антраценовое масло или газойль каталитического крекинга с добавкой антраценового масла. Применение такого сырья для производства активной сажи экономически более целесообразно, чем применение природного или коксового газа. Выход сажи, как показали иссле.цования, в значительной мере зависит от содержания в сырье ароматических соединений с конденсированными кольцами, т, е. от содержания антрацена, фенантрена и других арол атических соединений. В среднем выход сажи составляет около 25 О от количества израсходованного сырья. При повышении телшературы процесса выход сажи сокращается, но дисперсность ее увеличивается. Также имеет значение относительное распределение воздуха в топочном пространстве печи. Изменяя эти условия, можно обеспечить выпуск саж с различными свойствами ПЛ -70, ПМ-50, ПМ-100 (печные сажи из масел с геометрической удельной поверхностью соответственно не менее 70, 50, 100 [c.153]

    Поскольку релаксационные процессы значительно ускоряются при повышенных температурах, хотя и не завершаются полностью при непродолжительном испытании, состояние материала может считаться условноравновесным. Испытание проводится на специальном приборе при 70 °С (но. ГОСТ 11053—64). Образец в течение 15—30 с растягивают на определенную величину и по истечении 1 ч замеряют усилие, обеспечивающее заданную деформацию. За счет вязкоупругих свойств в вулканизованной резине общая деформация может быть не полностью обратимой, поэтому определение остаточной деформации, наряду с общей, дает более полную картину упруго эластических свойств резин. Остаточная деформация определяется после самопроизвольного восстановления формы и размеров образца в течение определенного времени после снятия нагрузки (по ГОСТ 270—75). [c.107]

    В СССР выпускаются вискозиметры ВР-1 и ВР-2 конструкции Резинопроекта , которые являются разновидностями вискозиметра Муни. В отличие от последнего в них предусмотрен механизм для эластического восстановления смеси (М. М. Р е з-н и к о в с к и й, А. И. Л у к о м с к а я, Механические испытания каучуков и резин , Изд. Химия , 1964). — Прим. перев. [c.49]

    Основная трудность при шприцевании смесей из СКН заключается в необходимости уменьшить эластическое восстановление смесей. Во-первых, каучук должен быть хорошо деструк-тирован. Кроме того, следует применять соответствующие методы изготовления смесей. Для этого рекомендуются каучуки СКН легкообрабатывающегося типа и с низкой вязкостью по Муни. Смесь необходимо вальцевать непосредственно перед шприцеванием, применяя тот же метод, что и для резин из НК, т. е. вальцевать на подогретых вальцах. Жирные кислоты, включая стеариновую и различные воски, использующиеся в дозировке 2—3 вес. ч., облегчают шприцевание. Однако нежелательно применять слишком большие количества этих ингредиентов, если в дальнейшем предстоят операции сборки, так как они могут выцветать, что приведет к понижению клейкости смесей. Мягчители каменноугольного происхождения значительно улучшают шприцуемость. [c.327]

    О морозостойкости резин судят также по их эластическому восстановлению после сжатия при заданной пониженной температуре. Соответствующий прибор конструкции НИИРП, серийно изготовляемый заводом Металлист , показан на рис. 250. На нем определяется так называемый коэффициент восстанав- [c.454]

    В эластичной резине молекулы каучука в отдельных местах связаны посредством атомов серы или кислорода или непосредственными валентными связями с другими молекулами. Такая пространственная сетчатая структура, характеризуемая наличием поперечных связей, несколько усложняет общую картину деформации молекул каучука при растяжении тем, что растяжение одной молекулярной цепи вызывает напряжения в соседних молекулярных цепях. Поэтому способность к упругому восстановлению деформированного вулканизованного каучука значительно выше и эластические свойства его более высоки, чем у невулканизованного. [c.101]

    Простейшим видом эластических деформаций является обратимое изменение длины образца. Если к образцу каучука приложить некоторое растягивающее усилие, то наблюдается увеличение длиньи при одновременном уменьшении поперечного сечения. Это удлинение будет тем больше, чем больше приложенное усилие. При уменьшении деформирующей силы образец сокращается, а после полного устранения усилия практически возвращается в первоначальное состояние. Этот вид деформации каучука и резины, однако, не является единственным. В технике широко используется деформация сжатия (работа автомобильной шины и других амортизаторов), деформация изгиба и кручения. Чаще всего при эксплоатации резиновых изделий имеет место периодическая деформация, когда вследствие изменения величины деформирующей силы происходит последовательное изменение и восстановление формы образца. [c.207]


Восстановление грузовых шин — восстановление резины в Гулькевичах. Тел. +7 (918) 060-22-61

ООО «ДОМИНАНТ»- Вторая жизнь для ваших шин!!!

Проблема переработки и вторичного использования автомобильных шин стоит остро и с экологической, и с экономической точки зрения. Почему бы не использовать шины повторно? К такому выводу пришла компания Goodyear, которая сегодня по всему миру открывает производство восстановленных грузовых шин под маркой Next Tread.Так 5 июня 2014 года запущен завод «Доминант» в городе Гулькевичи Краснодарского края, ставший уже четвертым подобным предприятием в нашей стране. Директор по коммерческим шинам компании ООО «Гудиер Раша» Алексей Платов вместе с директором предприятия Андреем Функом запустили в производство первый каркас грузовой шины, чтобы дать ей «вторую жизнь».

«Расчетная мощность нового предприятия 13 тысяч восстановленных шин в год может в полном объеме обеспечить восстановление отработанных грузовых шин АТП из ближайших крупных городов округа. А шины Goodyear NextTread демонстрируют характеристики по пробегу и расходу топлива аналогичные тем, которые представлены в современной линейке грузовых шин Goodyear. Кроме того, стоимость восстановленной шины на треть ниже новой, что позволяет значительно снизить эксплуатационные расходы автопарков», – говорит Алексей Платов.

Основными клиентами завода станут крупные автотранспортные предприятия и строительные компании, которые будут собирать каркасы изношенных шин, и после предварительной инспекции на предмет возможности восстановления отправлять их на завод. После произведенного восстановления шины поступят обратно в автопарк, из которого были взяты каркасы.

«У нас есть только один риск развития бизнеса. Он связан с наличием сырья – каркасов – для производства, — рассказывает директор компании «Доминант» Андрей Функ. — Автопарки не всегда готовы снять шину с эксплуатации при достижении минимально необходимой для восстановления остаточной глубины протектора (3 мм), стараясь «выжать» из нее все… и, наоборот, теряют, так как шина потом восстановлению уже не подлежит»

Получается, что используя остаточные 10%, автопарки теряют возможность восстановления шины до 100% использования. Ведь показатели пробега восстановленной шины премиум класса такие же, как у новой.

Восстановление грузовых шин – экономия или повышенная опасность?

Расходы на содержание автомобиля с каждым годом все больше возрастают, однако есть различные способы сберечь свой бюджет. Например, восстановление шин грузовых авто позволит немного сэкономить, ведь новая резина ощутимо дорога. Рассмотрим все особенности этой технологии и определимся, действительно ли есть смысл реставрировать уже сносившиеся покрышки.

Зачем восстанавливать резину?

Ответ на этот вопрос банально прост – экономия. Недооценивать роль покрышек мы не имеем права, ведь от их состояния напрямую зависит наша безопасность, особенно это касается зимней либо дождевой резины. Но к сожалению, новая качественная обувка для транспортного средства стоит достаточно дорого. Рисунок протектора снашивается в разы быстрее чем каркас, брекер и прочие конструктивные элементы. В связи с этим можно наварить верхнюю часть и подарить шинам еще одну жизнь. Их стоимость в этом случае составит около 20 % от новых, а срок службы будет практически такой же. Согласитесь, в случае грузовых покрышек это будет приличная экономия.

Фото грузовых покрышек

Но имейте в виду, реставрации подлежит только верхний слой, если обнаружены дефекты с боковой стороны, скорее всего с шиной придется распрощаться. Еще одна особенность – после восстановительных работ рисунок протектора будет значительно отличаться от первоначального.

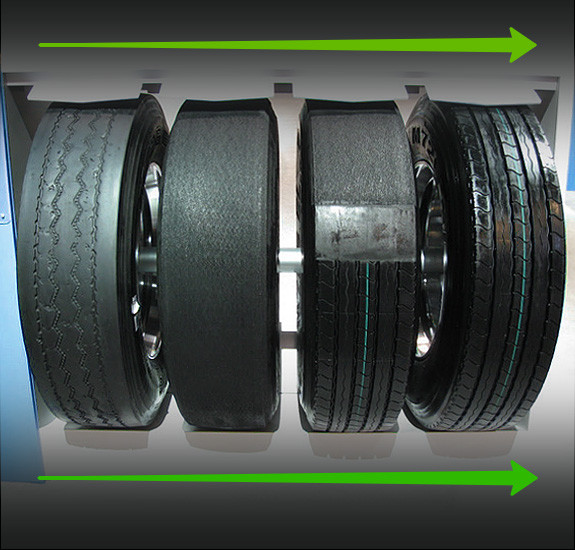

Существует два способа восстановления автомобильных шин – горячий и холодный. Уделим внимание каждому из них. Первый метод по праву можно считать устаревшим, так как с каждым годом он пользуется все меньшей популярностью из-за большого процента брака. Кроме того, термическое воздействие негативно сказывается на характеристиках каркаса, а сам протектор имеет меньшую износостойкость, чем при холодном способе восстановления. Дело в том, что под влиянием высоких температур из резины испаряется часть влаги, она пересыхает и велика вероятность преждевременного старения. Несмотря на монолитную структуру частенько появляются расслоения. И последнее, отдав предпочтение такому виду реставрации, больше подарить новую жизнь покрышке вам не удастся.

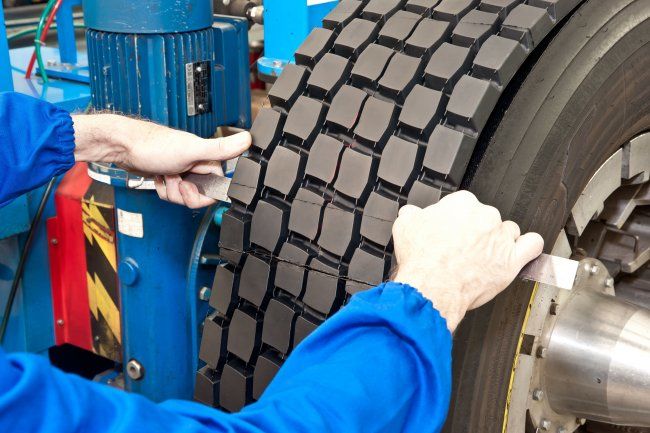

На фото — восстановление автомобильных шин для грузовиков

Но все же есть и некоторые достоинства горячего способа восстановления покрышек автомобилей. Прежде всего резина будет легче переносить перегрев. Да и появляется возможность отремонтировать еще и остальные части шины, а не только ее протектор. А вот холодная наварка не имеет перечисленных выше недостатков, так как нет пагубного воздействия высоких температур. Материал и остальные элементы сохраняют свои свойства. Еще одно достоинство подобного метода восстановления шин – возможность оживлять старые покрышки несколько раз. Правда, после трехкратной реставрации их все равно придется утилизировать.

Технология наварки протектора шин – работа не для каждого

Нельзя сказать, что технологические процессы этих двух способов отличаются друг от друга в корне, просто они происходят под воздействием различных температур. Прежде чем приступать непосредственно к наварке, сначала следует выявить дефекты. Для этого внимательно осматриваем всю поверхность. Вполне возможно, что обувка нашего автомобиля имеет повреждения, не подлежащие ремонту, и тогда продолжать не имеет смысла. Обязательно очищаем поверхность от всех загрязнений и хорошенько просушиваем изделие. После чего необходимо снять испорченный слой. И еще раз изучаем поверхность, но уже с помощью специальной аппаратуры – сканеры, ультразвуковые либо рентгеновские установки. Следует отметить, что при выборе холодного способа восстановления покрышек к подготовительным операциям предъявляются повышенные требования.

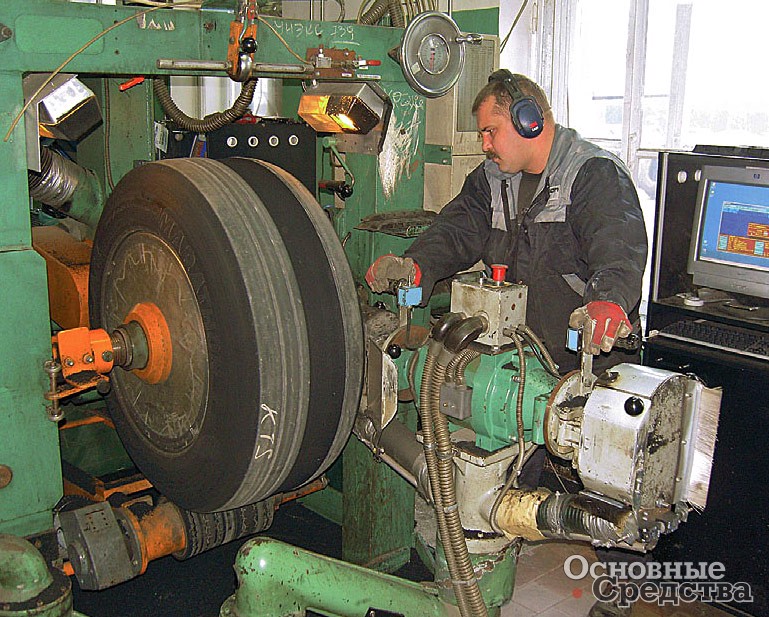

Фото наварки протектора на грузовые шины

Теперь нужно наложить новый слой. На подготовленную поверхность шины наносится специальный клей и тонкий слой резины. Используются две технологии нанесения нового протектора. Можно наложить толстый слой не вулканизированной и не рифленой резины. Эта технология более простая. Однако все равно потрудиться придется, так как нужно подогнать материал по длине и обязательно удалить все остатки воздуха между слоями. Последнее делается путем прикатки.

Главная особенность горячего метода – вулканизация. Это процесс получения резины из каучука и серы путем нагревания их до 140 градусов. Правда, уже существуют материалы, вулканизирующиеся при более низких температурах (до 100 градусов), тогда речь идет о холодном методе. В любом случае эту операцию проводят в специальной установке. Ее внутренняя поверхность сделана из металла и имеет рельефную форму будущего рисунка протектора.

На фото — вулканизация грузовых шин

Следует отметить, что о восстановлении покрышек в домашних условиях даже и думать не стоит, только если вы желаете зарабатывать этим на жизнь. Для этого необходимо специальное дорогостоящее оборудование. Приобретать его для разового использования нет смысла, даже если планируется ремонт дорогостоящих грузовых шин. Да и нужны определенные знания с навыками.

Определяем восстановленную резину

У нас продлевать жизнь грузовых и не только автомобильных покрышек стали относительно недавно; в Европе эта технология пользуется популярностью уже много лет. Реставрацией занимаются даже солидные фирмы-производители, в этом случае на поверхность наносится специальная отметка «Regummerad» (Германия), «Retread» (Англия, США) или «Восстановленная» (Россия). Если же никаких опознавательных знаков нет, то определить восстановленную резину можно и визуально. Внимательно осмотрите боковую поверхность. На ней остаются следы износа – мелкие трещины, царапины, потертости и т. д.

Фото восстановленной грузовой шины

Нужно оговорить, что в подобной процедуре не всегда есть смысл, ведь неизвестно, как восстановленная обувка поведет себя при больших нагрузках. Но если вы ответственный водитель и не нарушаете ПДД, то можно и сэкономить. Наиболее целесообразно проводить такие операции с покрышками грузовых авто, ведь их стоимость очень велика и экономия будет существенной.

Оцените статью: Поделитесь с друзьями!

Комплект для восстановления резины кузова Deluxe, седан и кабриолет VW Beetle 1961 года, 113-010D

Наш интернет-магазин вновь откроется в СРЕДУ, 12 АВГУСТА, и принесет ряд замечательных обновлений и улучшений для вашего опыта покупки запчастей.

Если у вас уже есть заказ в обработке, не паникуйте!

Мы по-прежнему обрабатываем и отправляем заказы со склада в обычном режиме, даже когда наш сайт не работает.

Мы искренне благодарим вас за терпение, пока мы делаем эти обновления сайта.

НАША ОНЛАЙН-КАССА ВРЕМЕННО ПРИОСТАНОВЛЕНА/ЗАКРЫТА.

УЖЕ ОТПРАВЛЕННЫЕ ЗАПРОСЫ НА ЗАКАЗ ВЫПОЛНЯЮТСЯ/ОТПРАВЛЯЮТСЯ по мере появления заказанных товаров, но многие популярные товары задерживаются или их не хватает. ETA пополнения запасов для ранее заказанных товаров часто либо недоступны, либо ненадежны. Мы продолжаем отвечать на электронные письма, насколько это возможно, но у нас работает менее половины нашего обычного персонала, поэтому, пожалуйста, наберитесь терпения. Ваше понимание приветствуется, пока наша компания работает над тем, чтобы сделать все возможное, чтобы служить хобби VW с воздушным охлаждением.

Временное закрытие нашей онлайн-кассы позволяет нам немного наверстать упущенное в отношении отгрузки и невыполненных заказов для уже полученных заказов. Мы также проводим некоторую внутреннюю реструктуризацию и аудит, потому что наша деятельность сильно пострадала от недавних экономических изменений. Спасибо за вашу постоянную поддержку.

** Если вы решите подождать, пока наша онлайн-касса возобновит прием новых заказов, мы рекомендуем скопировать и вставить, чтобы сохранить товары в вашей корзине (включая ссылки на списки товаров), на случай, если ваш браузер не сохранит ваш тележка.**

Сбои в цепочке поставок помешали нам надежно пополнять запасы. Многие востребованные детали задерживаются без информации о ожидаемом сроке прибытия — недозаказы с ненадежным ожидаемым временем прибытия на склад также ОЧЕНЬ расстраивают нас. Мы делаем все возможное, чтобы адаптироваться и оправиться от изменений в нашей отрасли, но в настоящее время многие поставки задерживаются, а наше время ответа на электронные письма медленное (у нас очень не хватает персонала). Даже если мы не сможем быстро ответить на ваше электронное письмо, пожалуйста, будьте уверены, что мы работаем над тем, чтобы вернуть для вас задержанные товары, и мы свяжемся с вами, когда у нас появятся какие-либо обновленные новости. Мы ценим вашу постоянную поддержку и понимание.

Когда вы размещаете запрос на онлайн-заказ, вы можете выбрать, чтобы товары, находящиеся на складе, обрабатывались для отправки до любых товаров, оставшихся без заказа. За товары, отсутствующие на складе, вы НЕ ПЛАТИТЕ, вы автоматически добавляетесь в список ожидания бронирования, и мы публикуем информацию о состоянии запасов / отложенных заказах в вашем просмотре статуса заказа / истории подробностей в вашей онлайн-учетной записи клиента.Вы можете в любое время отменить неотправленные/неоплаченные товары по электронной почте, если они не являются специальным заказом или изготовлены/обработаны на заказ.

Пожалуйста, продолжайте, только если вы готовы проявить ТЕРПЕНИЕ. Запрошенные товары могут быть задержаны из-за задержанного заказа на уровне поставщика, и нам обычно не предоставляют достоверную информацию о времени прибытия. Мы прилагаем все усилия, чтобы найти и выполнить ваш запрос на товары как можно лучше.


Принять и продолжить

Реставрация старого резинового молотка — Реставрация FFD Реставрация

Добро пожаловать на еще одну замечательную реставрацию! Сегодня я восстанавливаю разрушенный старый резиновый молоток.В этом видео о реставрации я шлифовал вручную больше, чем когда-либо прежде. Стоило ли? Дочитайте до конца, чтобы увидеть удивительное преображение!

Резиновый молоток перед реставрацией.

В общем, забавная история с этим молотком. Я купил старую ручную шлифовальную машину с двойным коленчатым валом (скоро будет для голосования), и парень спросил меня, не хочу ли я этот резиновый молоток бесплатно. Он сказал, что будет через это в мусор. Конечно, я взял его, и вот мы здесь. Я восстанавливаю его. Это круто или как?

Посмотрите видео о реставрации старого резинового молотка ниже!

Надеюсь, вам понравилось это видео о реставрации! Большое спасибо за просмотр!

Оставьте комментарий ниже и нажмите кнопку «Нравится» на YouTube.Кроме того, если вы новичок, вы можете подписаться и нажать на колокольчик. Потому что вы не хотите пропустить ни одного предстоящего видео! Подпишитесь здесь нырнуть в! DOСтарый резиновый молоток в разобранном виде.

Первое, что нужно было сделать, конечно же, разобрать старый резиновый молоток. Мне не составило труда отделить рукоятку от головки молотка.Итак, я беру наждачную бумагу и сначала шлифую ручку. Через некоторое время мне удалось получить результат, показанный ниже.

Рукоятка молотка после шлифовки.

После этого напильником грубо удалил резиновые выпуклости на головке молотка. Чтобы получить более гладкий результат, я отшлифовал наждачной бумагой разной зернистости. Потребовалось время, чтобы получить хороший результат.

После использования напильника. А вот так выглядит после тонкой шлифовки.

Наконец-то я снова смог сосредоточиться на ручке и нанести льняное масло. Я сделала один слой. Это казалось мне просто прекрасным.Итак, продолжаю реставрацию и приступаю к сборке.

Готов к сборке.

Сборка прошла гладко. Получилось красиво. Действительно огромное преображение после реставрации. Вот как это выглядит в собранном виде!

Собранный резиновый молоток выглядит потрясающе.

Большое спасибо за то, что прочитали этот пост!
Также, если вам нравятся реставрации и проекты на моем канале YouTube, рассмотрите возможность подписки на мой канал по ссылке ниже 👇. Это очень помогает мне продолжать делать отличный контент!

Подпишитесь здесь  ➜ https://www.youtube.com/channel/FindFixDonate

Еще один ракурс, замечательный резиновый молоток.

ПОДПИСАТЬСЯ на нашу рассылку, чтобы получать БЕСПЛАТНЫЕ обновления!
Я не буду продавать, обменивать или спамить вашу электронную почту! Вы можете отписаться в любое время!

Каучук из джунглей полезен для восстановления почвы существующих каучуковых плантаций—-Китайская академия наук

Большинство каучуковых плантаций на юго-западе Китая были созданы в 1990-х годах. Защита этих старых каучуковых деревьев и смешивание других многолетних растений (т.например, системы агролесоводства) может быть потенциальным способом удовлетворения экологических и экономических требований. Однако доступно лишь несколько исследований каучука для джунглей, особенно в отношении его долгосрочных экологических преимуществ.

В исследовании, опубликованном в Journal of Environmental Management , исследователи из Тропического ботанического сада Сишуанбаньна (XTBG) изучили влияние преобразования леса в каучуковые плантации на физико-химические свойства почвы путем обследования каучуковых плантаций на разных стадиях сукцессии, включая монокультуры. и смесь, полученная путем смешивания каучука джунглей и эталонного тропического леса.

Они также оценили влияние на стехиометрические отношения и отношения распределения почвенного углерода (C), азота (N) и фосфора (P).

Они обнаружили, что физические свойства почвы, концентрация питательных веществ и взаимосвязь питательных веществ могут существенно зависеть от изменений в землепользовании. Превращение влажных тропических лесов в монокультуру каучука привело к серьезной деградации почвы с уменьшением влагоемкости и пористости почвы, а также увеличением объемной плотности почвы и подкислением почвы.Питательные вещества почвы также были снижены в монокультуре каучука по сравнению с тропическими лесами по вертикальному профилю почвы.

С другой стороны, преобразование монокультуры каучука в каучук из джунглей привело к улучшению свойств почвы. Концентрация общих концентраций C, N, P, Ca и Mg была значительно улучшена при использовании каучука для джунглей. Кроме того, каучук для джунглей также улучшил эффективность оборота фосфора в почве и, следовательно, улучшил круговорот питательных веществ в почве.

«Таким образом, создание каучука для джунглей было бы практичным способом эффективно восстановить деградацию почвы, вызванную монокультурными каучуковыми плантациями», — сказал проф.Лю Вэньцзе, главный исследователь исследования.

Каучук из джунглей облегчает восстановление деградировавшей почвы существующей каучуковой плантации. (Изображение предоставлено ZENG Huanhuan)

Архитектурная реставрация с использованием материалов Smooth-On

Что люди сделали с этими материалами

Рэндалл Дана — Возрождение затерянного Нью-Йорка

Г-н Дана увлекается восстановлением горгулий и других архитектурных украшений из зданий 19-го века, подлежащих сносу

› Просмотр статьи

Восстановление 300-летней гипсовой рамы

В этом примере гипсовая рама воспроизведена с использованием силикона Mold Max® 10.

› Просмотр статьи

Дублирование знакового значка больницы Бельвю

Студия MJM обратилась к резиновым изделиям Smooth-On для изготовления формы всей арки

› Просмотр статьи

Спасение исторического зала Шепарда городского колледжа

MJM Studios заключила контракт в рамках реставрации Шепард-холла стоимостью 4 миллиона долларов.

› Просмотр статьи

Восстановление больших бетонных панелей в здании Garfield Park Field House

Проект: замена больших разрушающихся панелей купола в парке Гарфилд в Чикаго.

› Просмотр статьи

Обновленный исторический отель на Уолл-Стрит

Уретановый каучук

Brush-On® 40 стал материалом, выбранным для этого исторического проекта.

› Просмотр статьи

Омоложение знаменитой русской чайной

Felber Ornamental Plastering производит детализированные внутренние и внешние декоративные элементы.

› Просмотр статьи

Новое архитектурное применение для duoMatrix™ NEO

После тестирования J и J обнаружили, что duoMatrix® NEO обладает оптимальными эксплуатационными характеристиками

› Просмотр статьи

Переодевание фасада

Восьмиэтажный проект в центре Филадельфии является одним из долгожданных жилых и торговых высотных зданий новой волны, призванных оживить центральную часть города.

› Просмотр статьи

Штукатурка La Ferla — мастерство Старого Света встречается с гладкой химией

Компания La Ferla Plastering of Torrance, CA специализируется на высококачественной декоративной штукатурке.

› Просмотр статьи

Мягкая, эластичная резина Dragon Skin™ обеспечивает непрерывность производства

Воспроизведение чрезвычайно редкой коллекции ручной работы из дерева XVII века.

› Просмотр статьи

Парк Бальбоа в Сан-Диего отреставрирован с помощью формовочных каучуков Brush-On® 40.

Парк Бальбоа славится пышным ландшафтом и прекрасными садами на его 1200 акрах, предлагая великолепный фон для культурных достопримечательностей.

› Просмотр статьи

Проект FORTON FMG – Частная резиденция – Беверли-Хиллз, Калифорния

Архитектурный продукт частной резиденции в Беверли-Хиллз, Калифорния.

› Просмотр статьи

Проект FORTON FMG – Реставрация здания Фуруя

› Просмотр статьи

FORTON FMG Project – Иглесия Ни Кристо

› Просмотр статьи

ВОССТАНОВЛЕНИЕ ПЕРВИЧНОЙ РУЧКИ ДЛЯ РАССЛАБЛЕНИЯ ТВЕРДОЙ РЕЗИНЫ

Возвращает

Наш полис действует 10 дней. Если с момента покупки прошло 10 дней, к сожалению, мы не можем предложить вам возврат или обмен.

Для получения номера RA все возвраты должны быть предварительно одобрены службой поддержки клиентов.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

При возврате взимается комиссия за пополнение запасов в размере 20%.

Некоторые виды товаров не подлежат возврату. Скоропортящиеся товары, такие как продукты питания, цветы, газеты или журналы, возврату не подлежат. Мы также не принимаем товары интимного или санитарного назначения, опасные материалы, легковоспламеняющиеся жидкости или газы.Дополнительные невозвратные товары:

Подарочные карты
Загружаемые программные продукты
Для оформления возврата нам потребуется квитанция или подтверждение покупки.

Существуют определенные ситуации, когда предоставляется только частичное возмещение: (если применимо):

Книга с явными следами использования
Любой предмет не в своем первоначальном состоянии, поврежден или отсутствует часть по причинам, не связанным с нашей ошибкой.
Любой товар, возвращенный более чем через 10 дней после доставки
Возврат средств (если применимо):

Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар.Мы также уведомим вас об одобрении или отклонении вашего возмещения.

Если вы одобрены, ваш возврат будет обработан, и кредит будет автоматически применен к вашей кредитной карте или исходному способу оплаты в течение 3-5 рабочих дней.

Задержка или отсутствие возмещения (если применимо):

Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз. Затем свяжитесь с компанией, выпустившей вашу кредитную карту, может пройти некоторое время, прежде чем ваш возврат будет официально отправлен.Далее обратитесь в свой банк. Часто перед отправкой возмещения требуется некоторое время на обработку, обычно от 3 до 5 рабочих дней. Если вы сделали все это, но до сих пор не получили возмещение, свяжитесь с нами по адресу: [email protected]

Товары со скидкой (если применимо):

Возврат возможен только за товары по обычной цене, к сожалению, за товары со скидкой возврат невозможен.

Обмен (если применимо): Мы заменяем товары только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на такой же предмет, отправьте нам письмо по адресу [email protected] и отправить ваш товар на:

Старинный копатель

13300 С. Кливленд Авеню

ул. 56 #109

Форт-Майерс, Флорида 33907.

Подарки

Если предмет был помечен как подарок при покупке и доставке непосредственно вам, вы получите подарочный кредит на сумму вашего возврата. После получения возвращенного товара вам будет отправлен подарочный сертификат. Если товар не был помечен как подарок при покупке, или даритель отправил заказ себе, чтобы передать вам позже, мы отправим возмещение дарителю, и он узнает о вашем возврате.

Доставка

Чтобы вернуть товар, отправьте его по почте:

Старинный копатель

2430 Vanderbilt Beach Road, Ste #108-401, Неаполь, Флорида 34109

Стоимость доставки не возвращается.

Вы будете нести ответственность за оплату транспортных расходов по возврату вашего товара. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

В зависимости от того, где вы живете, время, которое может потребоваться для того, чтобы ваш замененный товар был доставлен к вам, может варьироваться.

Если вы отправляете товар стоимостью более 75 долларов США, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем, что получим ваш возвращенный товар.

Архитектурная реставрация: изготовление резиновой формы для замены поврежденной колонны

  Проект:

Архитектурная реставрация: изготовление резиновой формы для замены поврежденной колонны

Это коммерческое здание обновляется для открытия.Ряд одинаковых гипсовых колонн выравнивает большое пространство. [Рисунок 1] и некоторые из них повреждены [Рисунок 2] .

Рисунок 1

Рисунок 2

Для замены поврежденных колонн из идентичной неповрежденной колонны изготавливается резиновая форма для отливки гипсовых замен. Учебник ниже:

Метод изготовления форм:

Наносимая кистью полиуретановая резиновая форма с двухкомпонентной гипсовой оболочкой

Материалы и расходные материалы, необходимые для этого проекта:

Poly PT Flex 20 Rubber
Pol-Ease® 2350 Sealer & Release Agent
Pol-Ease® 2300 Release Agent
Вставить воск
Штукатурка
Вода
Мешковина
Кисти
Универсальный нож
Рулетка
Сверлить
Материалы для изготовления фланцевых опор[e.г., дерево, картон]
Контейнеры для смешивания
Инструменты для смешивания [например, шпатели, депрессоры для языка, пластиковые лопатки]
Молоток
долото
прокладки
Аппаратные средства [например, гайки и болты]
Средства индивидуальной защиты


Прокрутите до конца, чтобы увидеть видеоруководство по этому процессу.

Шаг 1: определение площади пресс-формы

Начните с определения того, какая часть неповрежденной колонны должна быть сформована. Эти колонны повреждены лишь частично, поэтому основное внимание уделяется только нижней половине.



Шаг 2. Нанесите герметик

Пол-Легкость ® 2350 Sealer & Release Agent – это белый вазелин, растворенный в уайт-спирите, который считается полупостоянным.Этот продукт можно наносить кистью или распылять на модель (для распыления используйте распылитель Sure Shot). После нанесения дайте ему высохнуть перед нанесением любой резины. Растворитель обычно испаряется в течение часа после нанесения, а для очень пористых моделей может потребоваться более одного слоя.





Шаг 3. Изготовление фланцевых опор для верхней и нижней частей пресс-формы

Изготовьте опоры, которые будут использоваться для создания резиновых фланцев сверху и снизу формы.Эти опоры для фланцев сделаны из запасной древесины и картона, но вместо них можно использовать другие материалы. Деревянная опора уже существует в нижней части области формы, поэтому сверху на нее опирается картонный фланец.







Если материал прокладки пористый, его необходимо загерметизировать. Для этого шага можно использовать восковую пасту.



Шаг 4. Примените Release Agent

Применить Pol-Ease ® 2300 Разделительный агент.Распылите и нанесите сухой кистью на колонну, прокладки и стены, непосредственно окружающие колонну. Если гипсовые отливки нужно будет покрасить позднее, используйте разделительный состав Pol-Ease ® 2500.

Разделительный агент Pol-Ease 2300 используется, потому что мы работаем с формой из полиуретановой резины; это не будет подходящим выбором при работе с силиконовыми каучуками.





Шаг 5. Тщательно перемешайте резину

Для этого проекта мы используем Poly PT Flex 20, мягкую полиуретановую резину.Эта резина не очень часто используется для этого применения; тем не менее, быстрое время работы этого продукта делает его идеальным для этого периода времени (см. «Популярные варианты продукта» в конце этого раздела для рекомендаций по каучукам, которые чаще всего используются для этого типа применения).

Poly PT Flex 20 имеет соотношение смешивания 1A:1B (по объему или весу), рабочее время 5 минут и время извлечения из формы 1,5 часа.



Начните с подготовки небольшой партии Poly PT Flex 20, добавив часть A и часть B вместе. и тщательно перемешайте (перед смешиванием с Частью А часть В необходимо встряхнуть).Очистите стенки и дно контейнера во время смешивания. Работа небольшими партиями является лучшим подходом из-за короткого времени работы этого продукта.



Популярные варианты продукта для этого применения

Для стандартных форм для производства на месте мы часто рекомендуем следующие продукты:

Polygel® 35 Brush-On Rubber — этот вариант представляет собой самозагущающийся полиуретановый каучук, который сразу же становится тиксотропным при смешивании компонентов A и B. Технические характеристики: Соотношение компонентов смеси 1A:1B  | Шор A35  | 8-10 минут рабочего времени  | Время отверждения 8-12 часов  | Затвердевший цвет: светло-голубой (варьируется)  |

или

Poly 74-30 Rubber with Poly Fiber II – Poly 74-30 представляет собой текучий полиуретановый каучук. При смешивании с загустителем Poly Fibre II его можно загустить до консистенции, пригодной для нанесения кистью. Poly 74/75 Part X Accelerator также часто добавляют в смесь для ускорения времени обработки/отверждения. Технические характеристики: Соотношение смешивания 1A:1B  | Шор А30  | 25-30 минут рабочего времени  | 16 часов отверждения | Затвердевший цвет: варьируется  |

Шаг 6: Кисть на резине

ПРИМЕЧАНИЕ. Poly PT Flex 20 — это текучий каучук (имеет смешанную вязкость 520 сП). Как правило, при изготовлении наносимой кистью формы из литьевой резины в смесь необходимо добавить загуститель (например, PolyFiber II), чтобы довести резину до консистенции, пригодной для нанесения кистью.Первый слой резины, нанесенный на модель, должен быть самым тонким (в этой партии должно быть использовано наименьшее количество загустителя), чтобы проникнуть во все детали модели. В дополнительные слои можно добавить больше загустителя. В этом случае мы обнаружили, что загуститель не нужен из-за быстрого времени отверждения – это обычно не так .

Наносите слои резины с помощью одноразовых сухих кистей, пока не будет достигнута толщина формы не менее 1/4 дюйма.Обычно требуется 3-4 слоя. Дайте каждому слою «гелеобразоваться» перед нанесением следующего — резина все еще может быть «липкой», если она достаточно желатинизирована и не отклеивается. Между слоями Poly PT Flex 20 обычно требуется около 10 минут.

Дайте резине полностью высохнуть (~ 1,5 часа при комнатной температуре), прежде чем переходить к следующему шагу.

Шаг 7. Нанесите разделительный агент

Нанесите и нанесите разделительный состав Pol-Ease 2300 кистью на отвержденную резиновую форму, прокладки и стенки, непосредственно окружающие форму.На этом этапе также можно использовать восковую пасту.



Шаг 8. Изготовление гипсовой формы из двух частей

В этом уроке представлена ​​форма, состоящая из двух частей, сделанная из гипса и полосок мешковины (мешковина используется для усиления и облегчения нанесения). Другие варианты: Наши полиуретановые пластмассы (например, жидкая пластмасса Poly 1512X) очень хорошо работают в качестве материала оболочки формы при смешивании с загустителем PolyFiber II.



Смешивайте гипс, пока он не станет достаточно густым для вертикального нанесения.

Сложите пропитанную гипсом мешковину вдоль фланца; эта область нуждается в наибольшем укреплении.

Сложите мешковину/гипс, чтобы создать толстый фланец в центре колонны. Это сформирует линию разделения, где две половинки формы сойдутся вместе.



Изготовьте вторую половину оболочки формы, но обязательно нанесите пастообразный воск (или другой разделительный состав) на существующий фланец, прежде чем позволить двум половинам встретиться.



Дайте гипсу полностью высохнуть, прежде чем переходить к следующему шагу.

Шаг 9. Снимите корпус гипсовой формы

Просверлите отверстия в приподнятом фланце для последующего добавления оборудования (например,г., гайки и болты), чтобы скрепить две половинки вместе при литье.



Осторожно снимите опоры фланцев.




Используйте долото (или подобный инструмент), чтобы аккуратно начать отделять две стороны корпуса формы.

В сочетании с молотком его также можно использовать для удаления излишков штукатурки с краев.

Вставьте деревянные прокладки (или аналогичные предметы) между двумя половинками корпуса пресс-формы, чтобы облегчить разделение, а затем осторожно снимите одну половину корпуса пресс-формы, а затем другую.

Закрепите две половины корпуса пресс-формы вместе с помощью оборудования.

При необходимости стабилизируйте оболочку пресс-формы.

Шаг 10. Аккуратно снимите резиновую форму

Осторожно ослабьте все края формы, прежде чем снимать ее целиком.Медленно снимите форму с колонны понемногу, начиная сверху.

Шаг 11: Подготовка формы для гипсового литья

Поместите резиновую форму в оболочку гипсовой формы в правильном положении.

Poly PT Flex можно извлечь из формы через 1,5 часа; однако мы не рекомендуем использовать форму для литья в течение примерно 24 часов после извлечения из формы.

Шаг 12. Заливка гипса в форму

Внутри формы можно подвесить вставку из пенопласта (или другого материала), чтобы уменьшить количество необходимого гипса.

Это была первая гипсовая отливка, снятая с формы (до подкраски и установки):

Видеоруководство

Получите лучший доступ для восстановления кариозных поражений шейки матки и некариозных поражений с помощью модифицированного зажима 212 и абсолютной изоляции с помощью раббердама

Адгезивные реставрации класса V имеют самый низкий показатель годовой ретенции среди всех адгезивных реставраций, а также цервикальные кариозные и некариозные поражения шейки матки (NCCL), распространенные среди взрослых, клиницисты могут рассчитывать на замену адгезивных реставраций несколько раз в течение жизни пациента.

Реставрации класса V

представляют собой проблему для адгезивных протоколов, поскольку они имеют цервикальные края, включающие дентин и цемент, а также наличие десневой жидкости и слюны, которые во многих клинических ситуациях очень трудно контролировать, особенно в заднем сегменте рта.

Однако использование модифицированного зажима, позволяющего раббердаму полностью изолировать зубы, обеспечивает лучший доступ для восстановления пришеечного кариеса и некариозных поражений на соседних зубах.Кроме того, это метод, который может решить проблемы адгезивной реставрации класса V, с которыми сталкиваются многие практикующие врачи-реставраторы.

Проблемы NCCL и абсолютной изоляции

NCCL описывается как потеря зубной ткани в месте цементно-эмалевого сращения и имеет полулунную или клиновидную форму. Существует много теорий относительно его этиологии, но он находится в тесной связи с окклюзионной травмой, которая может быть вызвана латеральными экскурсионными движениями нижней челюсти и парафункцией.

Несколько факторов, которые могут вызвать НЗКЛ:

  1. Накопление напряжения
  2. Истощение
  3. Биокоррозия зубной структуры

Распространенность некариозных лимфоузлов варьирует в зависимости от возраста и колеблется от 31,6% до 81,3%, а также географического района — Южная Америка 69% и Азия 61%. Многие исследовательские работы доказывают, что заболеваемость увеличивается с возрастом, так как пожилые пациенты имеют более высокий риск развития NCCL, а их поражения более обширны, чем у более молодых пациентов.

Другим фактором, который следует учитывать, является увеличение ожидаемой продолжительности жизни пожилых пациентов во всем мире, многие из которых имеют открытые поверхности корней зубов с кариозными поражениями или некариозными поражениями. Эти пациенты представляют собой группы высокого риска, у которых с большей вероятностью может развиться кариес на поверхности корня пораженного зуба из-за местных условий, а также из-за недостаточной гигиены полости рта, неправильного положения зубов и различных системных факторов, таких как снижение слюноотделения. вызванные лекарствами, используемыми для лечения гипертонии. На выработку слюны также могут влиять лекарства для психического здоровья, что может привести к отсутствию у пациента привычек гигиены полости рта.

Для пациентов с пришеечным кариозом и некариозными кариесами, которые проявляются гиперчувствительностью дентина, выраженной потерей структуры зуба, что может поставить под угрозу жизнеспособность пульпы, и высоким риском развития кариеса по некоторым из причин, упомянутых ранее, рекомендуется лечить зубы прямым Адгезивные методики реставрации.

Однако, чтобы гарантировать долговечность таких типов реставраций, клиницистам рекомендуется следовать минимально инвазивным протоколам, выполняемым без загрязнения адгезивных систем или поверхности, подлежащей реставрации.

Использование абсолютной изоляции с использованием раббердама должно использоваться в этом типе клинической ситуации из-за близости десневой жидкости, отсутствия цервикальной эмали, не говоря уже о том, что необходимость работы в контролируемой среде намного выше в задняя область.

Абсолютная изоляция с использованием коффердама для восстановления поражений класса V всегда была проблемой для клиницистов, поскольку считается длительной процедурой; поэтому многие предпочитают делать относительную изоляцию, чтобы сэкономить время.

В 2015 году, вопреки тому, что некоторые считают, Логерсио продемонстрировал, что время, необходимое для восстановления NCCL с абсолютной изоляцией с использованием коффердама, аналогично относительной изоляции. Кроме того, травма, вызванная любой техникой, одинакова и обратима.

Для клиницистов, пациентов с фенотипом толстого пародонта и цервикальным кариозом и некариозными кариесами, частично покрытыми десневым краем десны, или пациентов с фенотипом тонкого пародонта, у которых обнажены корни, оттягивание подлежащей ткани, вероятно, приведет к ее повреждению.

Модификация зажима 212

Использование абсолютной изоляции с помощью раббердама с помощью модифицированного зажима 212 с одной из его дуг, срезанной для уменьшения силы, оказываемой на зуб, поможет снизить риск перелома зуба, вызванного зажимом, и уменьшит травму тканей пародонта. . В 1961 году Ингрэм и Рекс описали эти преимущества для метода золотой фольги.

Рисунок 1. С помощью бора 1557 срежьте одну дугу зажима 212, чтобы создать модифицированный зажим 212 только с одной дугой.

Для облегчения использования предварительно обрезанного модифицированного кламмера 212 на передних и жевательных зубах делается модификация путем создания внутреннего скоса на язычной поверхности бранши кламмера.

Скос повышает устойчивость кламмера при использовании на молярах, улучшая регулировку кламмера на пришеечной вестибулярной и язычной поверхности леченного зуба. Это превратит модифицированный зажим 212 в «универсальный зажим», который можно использовать в различных клинических ситуациях на передних, задних, верхних или нижних зубах.

Рисунок 2: Внутренняя фаска на язычной бранше зажима и модифицированный зажим 212 конструкции доктора Герреро.

После выполнения фаски обе бранши зажима подвергают термообработке и изменяют их положение для достижения надлежащего и лучшего прилегания к поверхности зуба с обнаженным корнем. Вестибулярная челюсть зажима будет наклонена с цервикальным наклоном, а язычная челюсть будет наклонена с коронарным наклоном — таким образом будет уменьшено повреждение десны.

Рисунок 3: Термическая обработка обеих губок зажима (справа).Изменение угла обеих губок зажима (слева).

Эти модификации оптимизируют ретракцию тканей во время восстановительных процедур. Наибольшее расстояние, полученное между браншами кламмера после модификации и оставшейся дугой, обеспечит клиницисту необходимое рабочее пространство для адекватного расслоения композита, а также надлежащей отделки и полировки реставрации.

Этапы техники с использованием модифицированного зажима 212

На следующих этапах модифицированный зажим 212 использовался для лечения 67-летнего пациента с частичной адентией, у которого были явные признаки парафункции и требовалась реставрация шейки матки.

Помните о потенциальных проблемах, включая неправильное обращение с техникой абсолютной изоляции с использованием коффердама и неправильное использование относительной изоляции, которые могут вызвать послеоперационную рецессию десны, особенно у пациентов с тонким фенотипом десны.

Никакие клинические исследования не оценивали эффективность следующего метода.

  1. Пришеечный кариоз и NCCL были обнаружены на зубах № 31, 29 и 28.
  2. Выбранный цвет композита перед применением анестезии.
  3. Пациенту ввели анестезию для изоляции операционного поля с помощью зажима W3, наложенного на третий моляр. Это расширило поле операционного обзора и максимизировало ретракцию тканей, а также облегчило использование модифицированного зажима 212.
  4. Выполнена методика абсолютной изоляции с использованием толстого раббердама, смазанного вазелином на блестящей стороне, для оптимизации ретракции ткани в интерпроксимальных областях.
  5. Попеременное размещение модифицированного зажима 212 на реставрируемых зубах, чтобы сократить время, в течение которого зубы находились в зажиме, чтобы помочь уменьшить механическую ретракцию, вызываемую тканью десны.
  6. Начато лечение самого дистального зуба, чтобы уменьшить усталость пациента во время процедуры.
  7. Кондиционирование субстратов с помощью гидроабразии с оксидом алюминия 29 микрон при давлении 2 фунта на кв. дюйм на эмали и дентине.
  8. Селективное травление эмали в течение 30 секунд ортофосфорной кислотой 37%.
  9. Промытые и высушенные полости.
  10. Используется двухэтапная адгезивная система.
  11. Адгезионная полимеризация.
  12. Предварительно нагретая композитная смола для расслоения реставрации.
  13. Произведена финишная обработка и полировка реставрации полировальными дисками.
Рис. 4. Слева — предоперационное изображение. Модифицированный зажим 212 установлен в правильном положении справа. Фото 5: Кондиционированная полость, готовая для адгезивной системы на зубе № 31. Окончательная реставрация термомодифицированным композитом. Фото 6: Кондиционированная полость, готовая для адгезивной системы зуба № 29. Окончательная реставрация термомодифицированным композитом показана справа. Фото 7: Кондиционированная полость, готовая для адгезивной системы зуба № 28.Окончательная реставрация термомодифицированным композитом показана справа. Фото 8: Немедленный послеоперационный период (слева) и контрольный результат (справа).

Используемые материалы

  • Толстый коффердам 6×6
  • Детская арочная рама взрослого размера (каркас резиновой перемычки)
  • Зажим W3 для малых коренных зубов
  • Модифицированный зажим 212 для пришеечных реставраций
  • Композитные многолезвийные боры
  • Оксид алюминия 29 мкм
  • Фосфорная кислота 35%
  • Клеевая система
  • Микрогибридная композитная смола
  • Композитный обогреватель
  • Светополимеризационная лампа
  • Полировальные круги

Плюсы и минусы техники

Целью этой методики является упрощение использования как абсолютной изоляции с помощью раббердама, так и техники прямой реставрации с использованием модифицированного зажима 212 у пациента, у которого были два соседних зуба с пришеечным кариозом и некариозными кариесами наряду с тонкими или толстыми пародонтальными фенотипами с открытые поверхности корней.

Использование модифицированного зажима 212 попеременно между реставрируемыми зубами позволяет оптимизировать время процедуры и снизить риск повреждения тканей пародонта. Другие преимущества этой техники включают в себя:

  • Защищает подлежащие мягкие ткани пациента.
  • Занимает меньше клинического времени, поскольку за один раз можно восстановить более одного соседнего зуба.
  • Снижает риск послеоперационной рецессии десны при использовании модифицированного зажима, который имеет надлежащую адаптацию к морфологии шейки матки.
  • Позволяет клиницисту создать надлежащий профиль прикуса для реставрации, поскольку метод абсолютной изоляции воздействует на более обширную мезиально-дистальную область зубов, а поле зрения улучшается, что обеспечивает правильную адаптацию реставрации.
  • Позволяет врачу лучше полировать и завершать реставрацию, поскольку модифицированный зажим 212 расширяет пространство между браншами зажима и зубной дугой, что позволяет использовать наконечник для выполнения этих процедур.
