Виды подвесок в легковых автомобилях

Это с одной стороны, а с другой – подвеска должна обеспечивать, во-первых, управляемость, то есть быть достаточно жесткой для того, чтобы водитель мог контролировать ситуацию, а во-вторых – грузоподъемность, то есть, не допускать критического снижения дорожного просвета, пробоев, повышенных нагрузок на кузов и раму.

Выбор производителем определенной конструкции подвески зависит не только от тенденций автомобилестроения, а и от конкретного назначения модели автомобиля, его габаритов, массы, типа привода. Немалое значение имеют опыт, технические разработки и сложившиеся традиции компоновки машин. Все это привело к появлению довольно большого количества разновидностей автомобильных подвесок.

ОСНОВНЫЕ ЭЛЕМЕНТЫ

Как известно, подвеской называются все детали и узлы, соединяющие кузов или раму с колесами. Разделить компоненты подвески можно на три основные группы:

1. Упругие элементы. Рессора, пружина, торсион, пневмоподушка. Они ответственны за вертикальные силы, возникающие при проезде неровностей.
2. Направляющие элементы. Рычаг, тяга, штанга, балка. Определяют характер перемещения колес, передают моменты продольных и боковых сил.
3. Амортизирующие элементы. Амортизаторы, которые гасят колебания.




При этом в подвеске присутствуют несколько элементов, которые можно отнести к нескольким группам. Например, стабилизатор поперечной устойчивости, который соединяет роли как направляющего, так и упругого элемента, или балка полузависимой подвески, со схожими функциями.

ЗАВИСИМАЯ И НЕЗАВИСИМАЯ

Хотя термины эти на слуху у большинства автомобилистов, смысл их понимают не все. Между тем, под «независимостью» понимают не автономность подвески как узла (этого просто не может быть), а свободное перемещение каждого из колес относительно другого на той же оси. Существуют:

1. Независимая подвеска, где колесо при сжатии или отбое перемещается самостоятельно, не оказывая влияния на прочие;

2. Зависимая подвеска, где оба колеса в паре связаны жестким конструктивным элементом, чаще неразрезной балкой ведущего моста;

3. Полузависимая подвеска, где колеса хоть и связаны продольными элементами, вертикальное перемещение их относительно свободно.

Довольно часто разные типы подвесок сочетаются в одном автомобиле: спереди может стоять независимая, сзади – полузависимая или зависимая, а иногда даже наоборот.

ОСНОВНЫЕ ВИДЫ СОВРЕМЕННЫХ ПОДВЕСОК

McPherson. Состоит из нижнего поперечного рычага, стабилизатора и вращающейся амортизаторной стойки, прикрепленной к кузову через опорный подшипник. Амортизатор часто (но не обязательно) расположен внутри винтовой пружины. Несмотря на то, что изобретению больше 50 лет, макферсон до сих пор является самым часто применяемым типом независимой подвески для передней оси автомобиля, вне зависимости от привода.

Причина – простота конструкции и легкость обслуживания.

Двухрычажная подвеска – «предок» макферсона, вторая по популярности независимая подвеска для передка. Конструкция из двух продольных рычагов разной длины сложнее и более требовательна к величине и качеству шарниров, зато дает больше возможности для регулировки углов установки колес (сход-развала), что положительно сказывается на управляемости.

Многорычажная подвеска, дальнейшее развитие двухрычажной – самый сложный, но эффективный способ обеспечить максимальное сцепление колес с дорогой. Многорычажка состоит как минимум из трех боковых рычагов и одного продольного или вертикального элемента. Цель – ограничить передвижение оси в шести степенях свободы, обеспечив при этом максимальный комфорт передвижения. Самая популярная, хотя и дорогая, независимая подвеска для задней оси легкового автомобиля.

Торсионная балка, основной тип задней подвески малогабаритных или бюджетных переднеприводных автомобилей. Два продольных рычага и поперечная балка соединены в один Н-образный упругий элемент. Иногда для дополнительной упругости внутрь балки помещают металлический прут. Конструкция имеет весьма низкую жесткость на кручение, но большую на изгиб, что обеспечивает независимый друг от друга ход колес в вертикальной плоскости.

ПРОШЛОЕ И БУДУЩЕЕ ПОДВЕСОК

Случаи, когда автомобильная промышленность навсегда отказывается от изобретений прошлого, нечасты. Яркий пример тому – подвеска «Де Дион», названная, как и макферсон, в честь своего изобретателя, и придуманная в XIX веке еще для паровых машин. Эта подвеска (могущая быть как зависимой, так и полузависимой) была разработана для снижения неподрессоренной массы – колеса связывала система поперечных труб, а редуктор моста (чаще заднего) крепился к шасси автомобиля, облегчая вес подвески. Долгое время «Де Дион» не использовался производителями, но относительно недавно подвеской этого типа оснастили автомобили smart – как единственной, способной справиться с задачей.

Рессорная подвеска, тоже разработанная еще до появления автомобиля, хотя и практически исчезла из конструкции современных легковых автомобилей, в настоящее время активно используется на коммерческом транспорте, где важна надежность и простота конструкции – ведь состоит она лишь из рессор, на которые крепится неразрезной мост, и амортизаторов.

Подвеска на продольных рычагах, ранее активно применявшаяся на задне и полноприводных автомобилях, в основном с неразрезной балкой моста, ныне также мало используется. Причина – ее сложность (подвеска состоит из 4 продольных рычагов и косой реактивной тяги) не соответствует управляемости, при этом используется довольного много внутреннего пространства автомобиля.

Подвеска на диагональных рычагах, передняя зависимая подвеска с неразрезной балкой моста и прочие подобные тоже используются все меньше, чаще всего – для выполнения конкретных целей, например, на автомобилях повышенной проходимости или тракторах, как популярная на заре автомобилестроения «свечная» подвеска.

Подход к упругим элементам в последнее время также стал иным. Кроме рессор, которые использовались не только в чисто рессорных, но и в других типах подвески, автопроизводители практически отказались от торсионов – продольных металлических прутов.

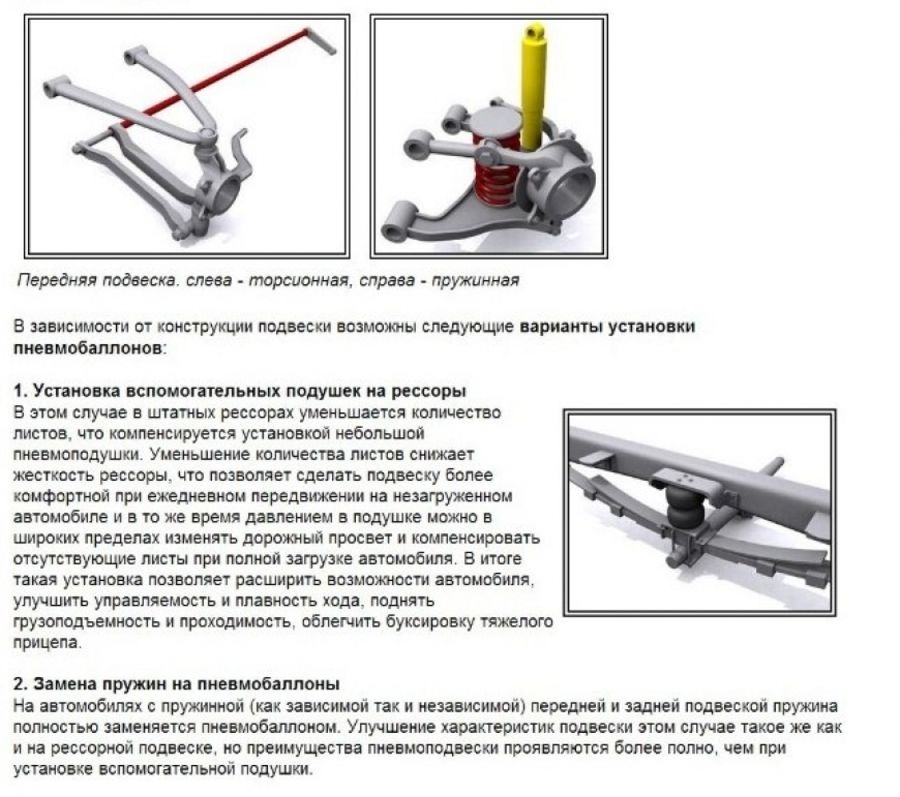

Все более широкое применение получает пневматическая подвеска, используются другие инновационные технологии: такие, как адаптивная подвеска или принципиально новаторская электромагнитная подвеска, представляющая собою совокупность устройств в виде стойки на каждое колесо, заменяющее пружину и амортизатор и управляемых электронным блоком. Этим технологиям будет посвящен один из будущих наших материалов.

КАКАЯ ПОДВЕСКА ЛУЧШЕ

А пока вернемся к старым добрым «железным» подвескам, сравним их в плане ремонтопригодности. Следует заметить, что проблемы с ходовой частью зависят чаще всего не от типа подвески, а от целого ряда причин: режима эксплуатации, качества комплектующих, и – не в последнюю очередь – от целесообразности применения.

Яркий пример – подвеска заднеприводных автомобилей ВАЗ, где передняя двухрычажка, прекрасно работающая на других автомобилях, склонна к обрыву шаровых опор из-за их перегрузки, а задние продольные рычаги не обеспечивают необходимой курсовой устойчивости.

Однако, если брать подобного рода просчеты, разные типы подвесок имеют и свои плюсы, и минусы. Простой в обслуживании и неплохо держащий дорогу макферсон довольно жесткий и короткоходный. Полузависимая балка при всей ее надежности не обеспечивает комфорта (в том числе, акустического), поэтому используется большей частью на автомобилях не выше класса С. Многорычажная подвеска при всех ее положительных качествах сложна и дорога в обслуживании.

УХОД И ОБСЛУЖИВАНИЕ

В любом случае, какой бы подвеской не обладал автомобиль, его владельцу не следует забывать про своевременную диагностику и ремонт. Повышенные крены, стук в подвеске, рыскание из стороны в сторону, клевки при разгоне и торможении – все как минимум повод для консультации со специалистами автосервиса.

При каждой возможности проверяйте состояние резинотехнических изделий: пыльников, втулок стабилизаторов, сайлентблоков. На СТО помогут оценить люфт шаровых опор, наконечников рулевых тяг, рычагов – самостоятельно это сделать довольно сложно. Вовремя диагностированная неисправность убережет от дополнительных трат и положительно скажется на безопасности автомобиля.

Виды и типы подвесок автомобилей

Подвеска, наряду с двигателем и кузовом, – это одна из важнейших составляющих автомобиля. Именно к ней приковано внимание множества конструкторов и инженеров. Типы подвесок автомобилей бывают разными, что зависит от вида авто (легковое или грузовик), привода (передний, задний, полный), сегмента, который занимает модель, и, конечно же, цены на машину.

Существует множество типов подвесок. Некоторые использовались ранее, другие применяются и сейчас, так что необходимо рассмотреть те типы, которые получили наибольшее распространение в современном автомобилестроении:

1. Подвеска McPherson;
2. Двухрычажная подвеска;
3. Многорычажная подвеска;
4. Адаптивная подвеска;
5. Подвеска типа «Де Дион»;
6. Задняя зависимая схема подвески;
7. Полузависимая задняя подвеска;
8. Подвески пикапов и внедорожников;
9. Подвески грузовиков.

Подвеска типа McPherson

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

1. Стабилизатор поперечной устойчивости;
2. Рычаг;
3. Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Принцип работы. Положительные и негативные стороны

Принцип работы многорычажной подвески не отличается от двухрычажной. Поперечные рычаги обеспечивают возможность смещения колеса вверх-вниз относительно кузова, а вероятность продольного его перемещения исключается продольным рычагом. Пружина, амортизатор гасят все усилия, которые получает колесо от дорожного полотна и исключают их передачу на кузов. Стабилизатор, как уже отмечено, предотвращает крены и раскачивание кузова. В целом, ничего нового.

Многорычажная подвеска обладает рядом преимуществ перед другими видами независимой подвески. К ее положительным качествам относятся:

• Обеспечение плавности хода авто и бесшумности работы самой подвески. Достигается это благодаря большому количеству используемых резинотехнических элементов в соединениях, которые также гасят вибрации;
• Сохранение угла развала колес оси при работе подвески. В стойках МакФерсона развал при смещении колеса относительно кузова нарушается, что приводит к ухудшению управляемости и повышенному износу шин. Многорычажная подвеска удерживает колесо под заданным углом независимо от его положения к кузову;
• Исключение вероятности продольного смещения колеса. В двухрычажной подвеске при определенных условиях (торможении во время вхождения в поворот) колесо, идущее по наружному радиусу, из-за работы рычагов на изгиб отклонялось относительно кузова, что могло стать причиной заноса. У многорычажки же, благодаря расположению поперечных рычагов под углом в сочетании с наличием продольного рычага, указанный негативный фактор полностью исключен.

Основным же недостатком этого типа подвески является дороговизна — как ее самой, так и обслуживающих работ. Как и в любой подвеске, «слабым звеном» в ней являются резинотехнические элементы, которые изнашиваются и требуют замены сравнительно часто. А сейчас многие автопроизводители внедряют модульное обслуживание, подразумевающее замену узла в сборе, а не только определенных его частей.

В случае с подвеской, эта тенденция приводит к тому, что для восстановления нормальной работы подвески менять придется рычаги, поскольку они считаются неразборными. Хотя это не совсем так и при желании можно найти все требуемые резинотехнические элементы но только сторонних производителей.

Двухрычажная подвеска

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины (длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Передняя независимая подвеска автомобиля ВАЗ-2109

Передняя подвеска переднеприводных автомобилей ВАЗ – независимая телескопическая с амортизаторными стойками типа Макферсон изображена на рис. 2 .

Амортизаторная телескопическая стойка 8 нижним концом соединена с поворотным кулаком 12 с помощью штампованного кронштейна 11 и двух болтов. Верхний болт 10 с эксцентриковой шайбой 9 является регулировочным. С его помощью регулируется развал переднего колеса, так как при повороте болта изменяется положение поворотного кулака относительно амортизаторной стойки.

Верхний конец стойки 8 через резиновую опору 1 связан с кузовом. Шариковый подшипник 30, вмонтированный в опору, обеспечивает вращение стойки при повороте управляемых колес. Резиновая опора обеспечивает качание стойки при перемещении колеса и гашение высокочастотных вибраций.

Нижний поперечный рычаг 21 соединен с поворотным кулаком 12 шаровым шарниром 20. А с кронштейном 28 кузова – резинометаллическим шарниром. Растяжка 27 нижнего рычага связана с ним и кронштейном на кузове автомобиля через резинометаллические втулки. Шайбы 22 служат для регулировки продольного наклона оси поворота управляемых колес.

Стержень стабилизатора 24 поперечной устойчивости крепится к кузову автомобиля через резиновые опоры 25, а к нижним рычагам подвески – через стойки 23 с резинометаллическими шарнирами. Концы стержня стабилизатора одновременно выполняют функции дополнительных растяжек нижних рычагов подвески, которые, как и растяжка 27, воспринимает продольные силы и их моменты, передаваемые от передних ведущих колес на кузов.

Телескопическая стойка 8 является одновременно гидравлическим амортизатором. На ней установлена витая цилиндрическая пружина 5 между опорными чашками 2 и 6, а также буфер сжатия 3, ограничивающий ход колеса вверх. При ходе колеса вверх буфер упирается в опору 2, находящуюся в верхней части стойки. Буфер сжатия находится на защитном кожухе 29, который предохраняет шток амортизаторной стойки от загрязнений и механических повреждений. Рулевой привод воздействует на стойку через поворотный рычаг 7. Внутри амортизаторной стойки находится гидравлический буфер отдачи, который ограничивает ход колеса вниз.

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

• малые неподрессоренные массы;
• оптимальная поворачиваемость колес;
• независимость каждого отдельного колеса от остальных;
• отдельные поперечные и продольные регулировки;
• хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Основные недостатки

• Большие габариты. Конструкция и способ установки верхнего рычага отбирает полезное место багажника или подкапотного пространства. В связи с этим, разработчики редко используют такой тип подвески в качестве задней и в качестве передней для переднеприводных автомобилей, где предусмотрено поперечное расположение силового агрегата.
• Стоимость ремонта. Современные автомобили имеют подвески с алюминиевыми рычагами для уменьшения веса конструкции. Но такие рычаги не подразумевают замену сайлентблоков или шаровой опоры. Весь узел поставляется в сборе. В итоге, замена шаровой сведется к замене всего рычага, что существенно ударит по бюджету автовладельца.
• Применение балки не только увеличивает габариты, но и массу подвески, что повлечет за собой лишние затраты на топливо.

О том, насколько удачна та или иная конструкция, судить можно только по опыту в эксплуатации. Двухрычажная подвеска в этом отношении прошла испытания временем. Несмотря на многочисленные дополнения и усовершенствования, ее в изначальном виде применяют лидеры автомобилестроения. Российскому же пользователю такой тип подвески знаком по классическим моделям ВАЗа.

tweet

назад Все что нужно знать о подвеске на двойных поперечных рычагах

Вперед Следующая запись

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, так как за основу была принята гидропневматическая подвеска, реализованная на автомобилях Citroen и Mercedes-Benz.

Но в те времена она была довольно примитивной, тяжелой и занимала слишком много места. На сегодняшний день от всех этих недостатков конструкторы смогли избавиться. Единственный минус подобного подхода заключается в его сложности.

Что касается достоинств, то их масса:

• адаптация под конкретного водителя;
• минимальные крены кузова и волновая раскачка на высоких скоростях;
• высокая безопасность;
• отличная устойчивость на прямой;
• принудительно изменяемое демпфирование;
• адаптация под любое дорожное покрытие в автоматическом режиме.

Различные концерны используют свои схемы такой подвески, но общие черты у них одинаковы. Это потому, что любая адаптивная конструкция имеет в своем составе следующие компоненты:

1. Стабилизаторы поперечной устойчивости с возможностью регулировки;
2. Активные стойки амортизаторов;
3. Блок управления ходовой частью;
4. Электронные датчики (неровной дороги, клиренса и других параметров).

Блок управления анализирует ситуацию на основе данных, полученных от датчиков, и посылает команды на стабилизатор и амортизаторы (зависит от дорожных условий). Все это происходит практически моментально. Кроме этого, варианты работы подвески можно настраивать и самому.

Подвеска типа «Де Дион»

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

История создания

Граф Альбер Де Дион, имя которого носит тип подвески, являлся представителем французской аристократии XIX века. Этот человек безумно любил автомобили и быструю езду. Исторические данные крайне противоречивы, одни источники утверждают, что граф мало смыслил в автомобилестроении и занимался лишь финансированием компании, однако есть данные, согласно которым он лично разрабатывал конструкцию, а механики воплощали его идеи. Компания под руководством Де Диона была основана после знакомства графа с инженером Жоржем Бутоном и механиком Трепарду.

Граф Альбер очень заинтересовался паровым двигателем Бутона и предложил финансировать разработки инженера. Так свет увидел , которая разработала конструкцию четырехколесного автомобиля и применила тот самый тип подвески Де Дион.

Стремление разработать такую подвеску, которая обеспечит комфортное передвижение можно понять, если обратить внимание на дорожное покрытие Франции XIX века. Первый автомобиль с паровым двигателем, которым граф управлял лично, фактически рассыпался во время движения, поскольку мостовые состояли из камней и не были приспособлены для движения по ним на автомобиле. Так появилась идея соединить ведущие колеса балкой, а редуктор передачи (механизм придающий колесам движение), неподвижно прикрепить к кузову. Сама конструкция оказалась весьма удачной, но малоприменима для XIX века, поскольку материалы того времени не были достаточно прочными.

Задняя зависимая подвеска

Данный тип – характерная черта «классики» Жигулей. Особенностью сей конструкции являются цилиндрические винтовые пружины, играющие роль упругих элементов. По сути, балка заднего моста не только «висит» на этих 2-х пружинах, но и фиксируется к кузову посредством 4-х продольных рычагов. Дополняет этот набор реактивная поперечная штанга, которая обязана гасить крены кузова и улучшать показатели управляемости.

Комфорт и плавность хода оставляют желать лучшего, по причине большого веса самого заднего моста и неподрессоренных масс. Это особенно актуально в тех случаях, когда задний мост оказывается ведущим, так как к балке крепят редуктор, картер главной передачи и другие компоненты.

Устройство подвески De Dion

Система подвески, разработанная французским аристократом, занимает промежуточное положение между зависимыми и независимыми образцами. При такой конструкции колёса соединены подпружиненной неразрезной балкой, отличающейся от стандартного типа. Основное достижение этого устройства заключается в возможности сбалансировать массы автомобиля. Единственное — его можно реализовать только для ведущей оси.

Любой наземный транспорт имеет подрессоренный и неподрессоренный вес. Последний включает в себя вес колес и других элементов, которые к ним прикреплены. В свою очередь подрессоренная масса заметно больше, она состоит из всех комплектуемых деталей машины. Чем выше значение этого параметра, тем комфортнее перемещение, а также легче и стабильнее управление. При этом сила воздействия неподрессоренных частей должна компенсироваться подрессоренной массой.

Совокупность всех компонентов зависимой системы обладает значительным весом, в связи с чем, неподрессоренная часть также становится заметно тяжелее. В таком случае ни о каком удобстве от вождения говорить не приходится. Концепция подвески De Dion предполагала снятие лишнего неподрессоренного веса и переноса его на кузов машины. Это решение было достигнуто за счёт соединения редуктора главной передачи с рамой. Работа устройства, отвечающего за вращение колёс, реализована при помощи пары полуосей и шарниров. В результате подвеска сохранила зависимую базу и вместе с этим свела к минимуму неподрессоренную массу.

Полузависимая задняя подвеска

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

• Небольшие размеры;
• Малый вес;
• Простота в обслуживании и ремонте;
• Наилучшая кинематика колес;
• Значительное уменьшение неподрессоренных масс.

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

1. Зависимая задняя и независимая передняя схемы;
2. Полностью зависимая подвеска;
3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Применение

Сейчас зависимые подвески используются только на тех автомобилях, которым важны перечисленные выше преимущества жёсткой связи между колёсами.

Это грузовики и легковые автомобили высокой проходимости, предназначенные для постоянной эксплуатации по плохим дорогами и при полном их отсутствии. Там гораздо важнее простота и прочность, чем тонкости стабильности и управляемости.

Существуют и компромиссные варианты, например независимая подвеска передней оси при неразрезном мосте сзади. Так устроено большинство современных джипов. Хотя наиболее бескомпромиссные внедорожники сохранили жёсткие балки спереди и сзади.

У бюджетных легковых машин на задней оси устанавливается так называемая полунезависимая подвеска, когда связывающая балка оси имеется, но она не жёсткая, а обладает определённой упругостью на скручивание. Такая схема дешевле, но её характеристики вполне приемлемы.

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Подводя итог отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.

Независимая

В таком типе оба колеса, расположенные на одной оси, не зависят друг от друга. При изменении вертикального положения правого колеса, левое остается неподвижным. Одна сторона независима от другой, отсюда пошло её название – «Независимая». Самыми распространенными считаются три вида независимых подвесок:

1. Макферсон;
2. Двухрычажная ходовая;
3. «Многорычажка».

У каждой из них есть свои плюсы и минусы, особенности и нюансы. Рассмотрим подробно каждую из них.

Тип подвески – Макферсон

Её еще называют «качающаяся свеча». Особенностью этого вида является наличие по одному поперечному рычагу на сторону и объединение пружины и амортизатора в одну конструкцию – «амортизационная стойка», в некоторой документации можно встретить термин «пружинная стойка».

Стойка нижним концом соединяется с поворотным кулаком, верхним с силовым элементом кузова. Последнее крепление не жесткое, в нем используется подшипник. Он обеспечивает вращение стойки вокруг своей оси, а соответственно подвижность колеса.

То есть, при вращении руля, колесо поворачивает благодаря этому подшипнику. Поэтому от его исправности зависит управляемость автомобиля.

Данный тип подвески используется для переднеприводных и полноприводных автомобилей. Ей можно применять в передней и задней ходовой.

Достоинства:

1. Относительно не высокая стоимость производства, что снижает цену на новый автомобиль.
2. Компактность и небольшая масса конструкции. За счет небольших габаритов, больше места под капотом для размещения мотора, он находиться ниже оси автомобиля, снижая центр тяжести. Это в свое время положительно влияет на устойчивость машины. Больше места для багажного отделения, оно не ограничено балкой или мостом.
3. Простоя диагностика подвески за счет небольшого числа деталей в ней.

Недостатки:

1. Она менее надежная, чем «двухрычажка». Конструкция с поперечными рычагами более выносливая, чем Макферсон, потому что всего две точки крепления, на которые приходится вся нагрузка.
2. Высокая стоимость ремонта. Чтобы заменить деталь в этом типе подвески, нужно потратить много времени и сил.
3. Нельзя использовать для грузоперевозок и езды по бездорожью.

Двухрычажная схема

Это одна из первых видов независимых подвесок в автомобиле. Её устанавливали более 100 лет назад. Владельцы «классических» моделей ВАЗ хорошо её помнят.

Название этого типа говорит само за себя. В этом виде используются два поперечных рычага на одну сторону. Нет амортизационной стойки, амортизаторы и пружины отдельно крепятся к силовым элементам кузова.

Верхний и нижний рычаги надежно фиксируют ступицу в продольном направлении. За счет несколько точек крепления колеса, нагрузка при движении равномерно распределяется по кузову, уменьшая износ подвижных деталей. Стакан подкрылка не подвержен повреждениям от работы амортизационной стойки, как в подвеске Макферсон. Это сохраняет кузов от коррозии.

Плюсы:

1. Самый надежный тип. Вся нагрузка равномерно распределяется по всем её элементам, нет узлов, которые сильнее всех подвержены износу.
2. Она считается более комфортной, чем Макферсон.
3. Улучшенная управляемость автомобилем.
4. Дешевизна обслуживания и ремонта. Хоть в ней есть дополнительные детали, но чтобы их заменить, не нужно разбирать всю конструкцию. Например, чтобы заменить амортизаторы, не нужно снимать всю стойку, а потом съемниками удерживать пружину – меняется все проще.

Последний пункт актуальный не на всех марках автомобилей. Дело в том, что в современных машинах рычаги делаются неразборными. То есть, в их конструкцию запрессованы сайлентблоки и шаровые опоры. Из-за износа этих «копеечных» деталей, приходиться менять весь рычаг.

Недостатки:

1. Дополнительный верхний рычаг крадет место под капотом. Поэтому двигатель приходиться размещать выше, чем с Макферсоном. На современных авто применяют систему с разной длиной рычагов, чтобы минимизировать этот недостаток подвески.
2. Увеличенная масса всей конструкции.
3. Она используется только спереди заднеприводных автомобилей. В задней подвеске её использовать тоже нельзя – съедает полезный объем багажника.

Многорычажка

Кроме двух рычагов, в ней применяются дополнительные рычаги. Поэтому она называется многорычажной независимой подвеской. В некоторых конструкциях их может насчитываться до 8 штук на одну сторону.

Такой тип улучшает курсовую устойчивость автомобиля, так как обеспечивает постоянный контакт с дорогой. Она более комфортная, лучше отрабатывает любые неровности дорожного покрытия. Поэтому её устанавливают в машинах спортивного и премиум класса.

Недостатки

Самым главным недостатком многорычажной подвески – стоимость производства, что повышает конечную цену автомобиля. Дорогое обслуживание и ремонт из-за своей конструктивной сложности.

Её можно назвать «нежной», потому что на плохих дорогах быстро изнашивается. А ремонт будет стоить дорого.

Высокая стоимость ремонта. Наличие большого количества рычагов повышает стоимость её полной «переборки». В большинстве случаев все детали неразборные. Поэтому, заменить шаровые опоры отдельно от рычага не получиться, он меняется только в сборе. Это касается и сайлентблоков и других мелочей ходовой. В другом типе подвески каждый элемент можно было бы заменить отдельно, а здесь такой фокус не прокатит.

Достоинства

1. Высокий уровень комфорта и управляемости.
2. Плавность хода и великолепная «рулёжка» автомобиля.

Наверх страницы

5 различных типов кулонов, которыми вы должны владеть – Дизайнерские украшения Roma

5 различных типов кулонов, которые вы должны иметь

Подвески – это забавный и простой способ изменить образ. Узнайте о том, что мы считаем нашим «предметом первой необходимости» и почему вы должны им владеть.

Ключевое/ые слово/а: Типы подвесок

Вы ищете различные способы увеличить разнообразие ваших украшений? Если да, то один из лучших способов сделать это — узнать о различных типах подвесок, которые вы можете приобрести.

Смена украшений поможет вам раскрыть новое чувство стиля. Это может дать вам значительный смысл, а также новый способ показать свою роскошную сторону.

Однако, чтобы найти правильный кулон, вам нужно узнать о различных типах кулонов.

1. Хрустальная подвеска

Хотя важно быть в тренде, вы не хотите выглядеть так же, как все остальные. Если вы собираетесь купить кулон, вы хотите найти что-то отличное от кулонов, которые носят другие. Вы можете подумать о покупке хрустальной подвески, такой как эта красивая арочная хрустальная подвеска Aurora Borealis. Он содержит множество разных цветов, сохраняя при этом постоянный вид стерлингового серебра.

Хрустальные подвески идеально подходят для тех вечеров, когда вы хотите выглядеть немного более достойно, например, когда вы идете на ужин с супругом. Различные цвета помогут ему сочетаться с любым нарядом, переливаясь при любом освещении.

Этот кулон Aurora Borealis стоит всего 69 долларов, и его трудно превзойти. Вы можете приобрести его и использовать в любом случае!

2. Подвеска в виде креста

Вы не ошибетесь, купив новую подвеску в виде креста для своей коллекции. На самом деле, многие могут возразить, что ваша коллекция не завершите , пока у вас не будет хотя бы одного.

Однако на этом выбор не заканчивается. Есть много разных путей, по которым вы можете найти идеальный крест. Вы можете найти крест с римским стеклом посередине, плетеный крест с кристаллами или крест с примесью золота и серебра.

Вы должны выбрать стиль, который соответствует вашим предпочтениям. Если вы ищете что-то более тонкое, то меньший кулон в виде креста добьется цели. Если вы любите украшения, то вам стоит найти крест большего размера с кристаллами с заклепками.

Выбирая различные формы подвесок-крестов, обязательно учитывайте наряды, с которыми вы их будете носить.

Например, если вы покупаете платье для торжественного мероприятия, подумайте о наряде, который вы приготовили для этой ночи. Это поможет вам найти подвеску, идеально подходящую к стилю, который вы пытаетесь изобразить.

Обязательно ознакомьтесь с нашей коллекцией серебряных крестов.

3. Подвеска в форме капли

Если вы ищете упрощённый кулон, который будет максимально роскошным внутри, то подвески-каплевидки должны выглядеть сурово.

Как следует из названия, этот кулон представляет собой кулон в форме слезы с выступающим камнем в центре. Камень внутри задает тон всему изделию, являясь фокусом, который привлечет к нему внимание многих.

Вы захотите добавить несколько таких в свою коллекцию, так как для любой ситуации найдется подвеска-капля. Например, эта синяя подвеска с кристаллами Swarovski в форме капли добавит изюминку любому наряду.

Но если вы ищете что-то, что можно носить почти каждый день, то слезинка нейтрального кристаллического цвета поможет вам. Хотя подвески-капли обычно  приберегают для роскошных случаев, они также могут стать украшением повседневного образа!

4. Подвеска Хамса

Если вы когда-нибудь отправитесь на Ближний Восток, то заметите, что значительное количество ювелирных амулетов имеет форму хамсы. Хамса или «Рука Бога» используется, чтобы принести счастье и здоровье тем, кто ее носит.

Неважно, какую марку или стиль хамсы вы купите, все они будут иметь одинаковую форму. Разница заключается в материале, из которого они сделаны, и в камне, который на них изображен.

Камень сделан, чтобы быть «глазом» кулона. Он оберегает от сглаза и защищает от любых негативных ситуаций.

Благодаря своему глубокому значению, они станут замечательным подарком для супругов, друзей, братьев, сестер и детей. Всем, кому вы хотите принести удачу!

5. Подвеска с жемчугом

Серьезно, есть ли в женском репертуаре что-либо кричащее о «роскоши» и «красоте» больше , чем украшение из жемчуга? Конечно нет.

То же самое касается подвесок с жемчугом, которые являются одними из самых популярных стилей подвесок, которые можно купить за деньги. Ребята, если вы хотите купить своей даме что-нибудь приятное в подарок, подвески с жемчугом — то, что вам нужно.

Жемчужные подвески бывают разных форм и размеров, и их часто смешивают с другими типами подвесок, такими как подвески-капли и подвески-цветы. Они стильные, но тонкие, и это стиль, с которым может справиться почти любая женщина.

В следующий раз, когда вы будете искать кулон для покупки, не забудьте добавить жемчужный кулон в свой ансамбль!

Подберите типы подвесок для вашего стиля

Не все подвески подойдут каждому. Важно придерживаться предпочитаемого вами стиля. Выбирайте подвески, которые сделают вас счастливой и будут радовать вас долгие годы!

Обязательно прочтите эту статью, чтобы получить экспертное руководство о том, как купить украшения, соответствующие вашему стилю.

Если у вас есть вопросы, свяжитесь с нами по электронной почте support@romadesignerjewelry. com или по телефону 1-88-886-7708, и мы будем рады помочь вам в дальнейшем!



Понравилась эта запись в блоге? Не забудьте закрепить!

15 различных типов подвесок для ожерелий с рисунками

Привет! Наконец-то я нахожу ответ!

0 Shares

• Share
• Tweet

Если вы ищете новое колье и предпочитаете кулоны для колье, вы можете почувствовать себя немного ошеломленными всеми доступными вариантами. Но чтобы вы могли убедиться, что выбрали правильные подвески для ожерелий, мы поделимся с вами типами подвесок для ожерелий на рынке и вашими вариантами.

Имейте в виду, что помимо ожерелий с подвесками из одной нити, у вас есть много других вариантов на выбор, и вам не нужно ограничиваться простыми ожерельями из золотых и серебряных цепочек, которые имеют одиночные фокусные элементы спереди. . Вот распространенные типы ожерелий с подвесками, которые вы можете выбрать.

Но, во-первых, как определить ожерелье с подвеской?

Подвеска может быть определена как свободно свисающая часть украшения, прикрепленная к маленькой петле, которая прикрепляется к остальной части цепочки ожерелья. Кулон, который добавляется к ожерелью, дает название ожерелью – ожерелье с подвеской.



Нажмите кнопку, чтобы просмотреть оглавление

Типы подвесок для ожерелий

1. Амулеты

Амулеты являются наиболее распространенными формами подвесок для ожерелий.

Теперь, хотя амулеты доступны в различных формах, формах и размерах, амулет, как правило, представляет собой носимый предмет, который носят на шее, руке или ноге, часто в виде подвески.

Большинство людей, увлекающихся амулетами, часто выбирают этот аксессуар для своих ожерелий, потому что они верят, что амулеты — это объекты, обладающие духовной или магической силой, которые защищают владельцев ожерелья от опасностей.

Некоторые люди верят, что амулеты могут рассеять злые влияния или силы, сохраняя их в безопасности и защищая их энергию в любое время.



2. Медальон

Медальоны являются наиболее распространенными центральными элементами, добавляемыми к ожерельям с подвесками, но они являются не только самым популярным вариантом, но и самой старой формой подвески, используемой для ожерелий.

Обратите внимание, что медальон — это небольшой декоративный предмет, который открывается при открывании «замка», обнажая небольшое пространство, в котором часто находится фотография или даже локон или локон любимого человека.

Медальон часто свисает с ожерелья и, помимо использования в ожерельях, часто добавляется к браслетам в качестве подвески.



3. Талисман

Талисман — это подвеска другого типа, которую добавляют к ожерельям.

Талисман очень похож на амулет в том смысле, что считается, что он обладает сверхъестественными способностями/чертами.

Но функционально они отличаются тем, что, хотя амулет является скорее защитным объектом, считается, что талисман обладает способностью приносить некоторые преимущества или даже особые силы человеку, который носит или носит талисман.



4. Медальон

Из медальонов также получаются отличные подвески для ожерелий с подвесками.

Они простые, уникальные и наполненные смыслом, причем большинство медальонов выполнены в форме монеты, которую можно носить на шее.

Медальон также можно приколоть к одежде.

И в большинстве случаев медальоны вручаются или дарятся отдельным лицам во время признания, награждения и религиозного благословения.



5. Картины

Кулон с картиной — это название, которое дается паре из двух картин, задуманных вместе.



6. Функциональные подвески

 Функциональные подвески можно охарактеризовать как подвески в виде ожерелий, которые великолепно выглядят как модные подвески, но являются функциональными предметами или инструментами.

Их часто вешают на шею, потому что это делает их более доступными и более эффективными. Вы можете думать о них как об инструментах, которые носят как подвески.

Наиболее распространенные примеры функциональных подвесок включают функциональные подвески маори поунаму, свистки боцмана, свистки пастуха и окарины.

Из всего этого можно сделать милые подвески на шею.

В 21 веке, особенно в первом веке, ювелиры начали встраивать в подвески такие вещи, как флешки, но это уже не норма.



7. Модные подвески

Это другой тип подвески на шею, и это один из самых популярных типов подвесок на шею.

Модные подвески представляют собой небольшие творческие изделия, изготовленные либо из драгоценных и драгоценных камней, либо из недрагоценных камней.

Большинство модных подвесок изготовлены из жемчуга, бриллиантов, кристаллов, изумрудов, рубинов или других драгоценных камней и предназначены для свободного висения на колье или цепочке.

В большинстве случаев модные подвески носят в качестве ярких украшений или декоративных модных аксессуаров.



8. Хрустальные подвески

Вам не нужно верить в астрологию, чтобы носить хрустальную подвеску, потому что такие подвески из кристаллов часто являются одними из самых потрясающих видов подвесок.

Только убедитесь, что цвета кристаллов и металлической цепочки ожерелья хорошо сочетаются друг с другом.

Самое приятное в хрустальных подвесках то, что они отлично подходят для вечера или даже ужина, когда вы хотите чувствовать себя немного более элегантно и достойно.

Хрустальные подвески бывают разных размеров и цветов, и они подходят почти ко всем вашим нарядам.



9. Подвески-кресты

Подвески-кресты — еще один популярный тип подвесок на ожерелья, и вы не ошибетесь с покупкой.

Прелесть креста в том, что вам не нужно быть религиозным, чтобы носить такой кулон, и вы можете носить его с любой одеждой.

В результате мы считаем, что ваша коллекция украшений не будет полной, пока у вас не будет хотя бы одного ожерелья с подвеской в ​​виде креста.

Это также отличная подвеска в виде ожерелья, потому что вы можете выбирать из различных стилей, простых и даже ослепительных вариантов.



10. Подвески в форме капли

Подвеска в виде капли — это то, что вам нужно, если вы ищете упрощенный тип подвески, который максимально увеличивает размер и дизайн камня, кристалла или украшения, встроенного в подвеску. .

Большинство доступных вариантов каплевидных подвесок имеют строгий вид, а тот факт, что они имеют форму слез, делает их самым потрясающим ювелирным украшением, в которое вы можете вложить деньги.

Имейте в виду, что камень в капле задает тон всему изделию, так как он является фокусом кулона.



11. Подвеска «Хамса»

Эта подвеска ближневосточного происхождения имеет форму хамсы, что означает «Рука Бога».

Кулон «Хамса» считается очень могущественным и приносит здоровье и счастье тому, кто его носит.



12. Жемчужные подвески

Ничто так не говорит о роскоши, как жемчужная подвеска, и вы можете добавить одну жемчужную подвеску в свою коллекцию украшений, если ищете простое и элегантное украшение.

Другие подвески:

13. Heart Pendants
14. Заглавные подвески
15. Трехстановые подвески

Заключение

Заключение

. что вам следует подумать о том, чтобы получить в свои руки.

Надеюсь, этот пост поможет вам! Для получения дополнительной информации, пожалуйста, посетите здесь или здесь!

Тигр

Тигр любит моду и украшения. Он также является производителем модных ювелирных изделий, который помогает тысячам малых предприятий расти, а также ведет дела с некоторыми крупными брендами модных ювелирных изделий.
