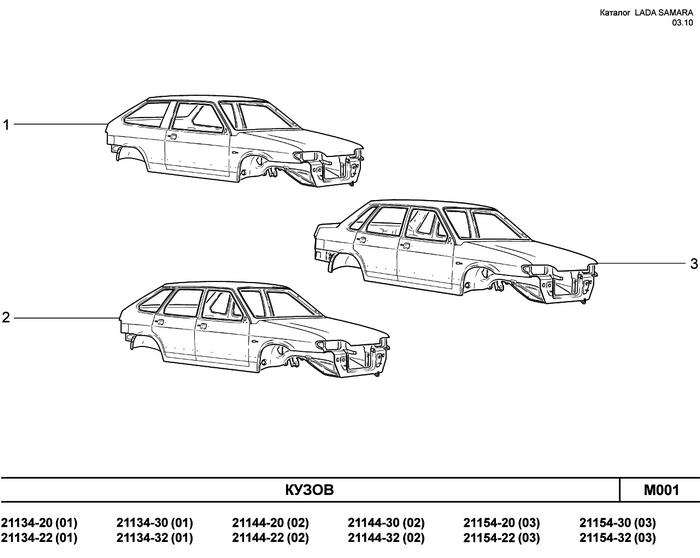

ВАЗ 2115 | Контрольные размеры кузова

Руководства ￫ ВАЗ ￫ 2115 (Самара 2)

Рис. 11.5. Установка брызговиков, лонжеронов и панели облицовки радиатора: А1 = 1260 мм; А2 = 1547 мм; А3 =810 мм

Рис. 11.6. Контрольные размеры установки панели облицовки радиатора и опорных чашек пружин передней подвески: А4 = 840 мм; А5 = 990 мм

Рис. 11.7. Контрольный размер, позволяющий определить смещение опорных чашек пружин передней подвески: А6 = 1220 мм

Рис. 11.8. Контрольные размеры установки лонжеронов и поперечины подкапотного пространства: В1 = 660 мм; В2 = 955 мм

Рис. 11.9. Замер проема ветрового стекла:

С1 = 1365 мм

Рис. 11.10. Контрольный размер переднего проема и относительное положение передней и средней стоек кузова: D1 = 1085 мм

Рис. 11.11. Размеры, позволяющие оценить изменение геометрии переднего дверного проема: D2 = 1325 мм; D3 = 857 мм

Рис. 11.12. Размеры, позволяющие оценить изменение геометрии заднего дверного проема, для кузова «седан»: D4 = 1040 мм; D5 = 840 мм

Рис. 11.13. Размер, определяющий относительное положение средней и задней стоек, для кузова «седан»: D6 = 876 мм

Рис. 11.14. Размеры, позволяющие оценить изменение геометрии заднего дверного проема для кузова «универсал»: D7 = 1088 мм;

D8 = 840 мм

Рис. 11.15. Размер, определяющий относительное положение средней и задней стоек, для кузова «универсал»: D9 = 875 мм

Рис. 11.16. Размеры, определяющие относительное положение средних стоек кузова:

Е1 = 1550 мм; Е2 = 1370 мм; Е3 = 1390 мм

На рис.11.5,11.6,11.7 представлены контрольные размеры установки кузовных деталей в подкапотном пространстве. На рис. 11.8 приведены контрольные размеры нижней части подкапотного пространства. На рис. 11.9 приведен контрольный размер проема ветрового стекла. Проемы передних дверей на кузовах «седан» и «универсал» одинаковы. Их контрольные размеры показаны нарис. 11.10 и 11.11. Проемы задних дверей для кузовов «седан» и «универсал» различаются. Их размеры приведены на рис. 11.12,11.13,11.14,11.15.


Рис. 11.17. Точки приложения измерительного инструмента

Рис. 11.18. Схема замера проема заднего стекла: F1 = 1245 мм

Рис. 11.19. Точки приложения измерительного инструмента при замере диагоналей проема заднего стекла

Рис. 11.20. Контрольные размеры задней поперечины багажного отсека и верхней задней части проема крышки багажника: G1 = 1240 мм; G2 = 975 мм

Рис. 11.21. Размер проема крышки багажника в нижней части: G3 = 870 мм

Рис. 11.22. Контрольные размеры проема под пятую дверь кузова «универсал»: Н1 = 1015 мм; Н2 = 1116 мм

Рис. 11.23. Контрольные размеры положения боковин кузова по проему пятой двери кузова «универсал»

Рис. 11.24. Контрольные размеры лонжеронов задка кузовов «седан» и «универсал»:

J1 = 1145 мм; J2 = 1670 мм; J3 = 885 мм

Рис. 11.25. Относительные размеры положения передних и задних лонжеронов пола: К1 = 1767 мм

Рис. 11.26. Общий контрольный размер днища кузова: L = 4049 мм

В случае необходимости ремонта последствий бокового удара или опрокидывания важны размеры между средними стойками кузова, представленные на рис. 11.16 и рис. 11.17, которые одинаковы для кузовов «седан» и «универсал». Данные размеры позволяют оценить изменение геометрии салона. Проем заднего стекла контролируется замером диагоналей, показанных на рис. 11.18 и 11.19. Размеры багажного отсека и проема крышки багажника для кузова «седан» приведены на рис. 11.20 и 11.21, а для пятой двери кузова «универсал» на рис. 11.22 и 11.23. Размеры лонжеронной части задка кузова, приведенные на рис. 11.24, одинаковы для «седанов» и «универсалов». Относительные размеры установки передних и задних лонжеронов для кузовов «седан» и «универсал» одинаковы и представлены на рис. 11.25. Общий контрольный размер днища для кузовов «седан» и «универсал» одинаков и измеряется между крайним отверстием передней поперечины и концом заднего лонжерона, как показано на рис.

11.26.

Длина ВАЗ 2110: кузов и габариты

Характеристики

Для многих, особенно – любителей иномарок, вопрос достоинств ВАЗ 2110 до сих пор остается спорным. Однако на их наличие указывает количество машин, и сегодня бегающих дорогам и России, и стран СНГ. «Десятка», выпускаемая с 1997 года, получила кузов седан, при этом, длина кузова у ВАЗ 2110 составила 4265 мм, что лишь немного меньше, чем у универсала (ВАЗ 2111) и хетчбека (2112). Тем не менее, эта длина кузова у 2110 выглядит наиболее органично среди «десятого» семейства.

Схема кузова ВАЗ 2110

Надежность кузова

Даже если сравнивать с теми же автомобилями ВАЗ – восьмерками и девятками, кузова у ВАЗ Lada 2110 более надежны и устойчивы перед коррозией. Цельнометаллические, из металла с неплохими показателями, имеющие частично оцинкованные детали, кузова с конвейера сходят уже с заводской антикоррозийной обработкой.

Однако, следует отдать должное и нашим автовладельцам. Они, оставаясь приверженцами отечественной техники, несмотря на все ее недостатки, и сами заботятся о том, чтобы кузова служили долго и надежно. Поэтому к штатной антикоррозийной обработке почти всегда добавляют и свою.

А затем еще и следят, чтобы она была на месте, и при потребности «подкрашивают» днище автомобиля, обрабатывают мовилем пороги, подкрылки и т.д. И хотя самым старым ВАЗ 2110 уже больше пятнадцати лет, совсем проржавевшие среди них вы вряд ли найдете, потому что любят и лелеют их владельцы.

Преимущества кузова

Хоть кузов ВАЗ 2110 и относят к разработкам, соответствующим гольф-классу, но в данном сегменте он показывает очень приличные параметры. К примеру, за счет достаточной длины кузова у автомобиля весьма вместительный объем багажника.

В обычной компоновке он составляет 415 литров, что уже немало и позволяет перевозить не только самое необходимое (запаску, домкрат, ключи), но и множество вещей – от покупок в супермаркетах до туристического снаряжения. А если сложить задние сиденья, то вместительность автомобиля возрастает уже до 1270 литров.

Трансформация салона ВАЗ 2110

Учитывая, что расстояние по длине между центрами колес ВАЗ 2110 — 2495 мм, плюс еще длина багажного отделения – 944 мм, получается почти 2 метра дополнительного «багажного» пространства. То есть, в случае надобности и при наличии матраца здесь вполне можно и поспать – отдохнуть в дальней дороге, или не везти, а потом еще устанавливать палатку, выбравшись к морю или речке на выходные. К тому же – и машина таким образом «под охраной».

Нестареющая модель

В Тольятти эту модель ВАЗа выпускали 10 лет, но с 2007 она уже не сходит с конвейера, что, впрочем, не значит, что ее совсем не существует. Из комплектующих, поставляемых АвтоВАЗом в Украине, в городе Черкассы их производят и сейчас. Правда, выходят они под маркой «Богдан 2110», но по сути, это все та же «десятка».

Народная любовь

За ВАЗ 2110 надежно закрепилось название «матрешка», а происходит оно из-за некоторых, визуально заметных «нестыковок» отдельных элементов кузова. Кроме того, десятку – седан еще иногда называют «беременной антилопой», хотя эту кличку ей дали еще в начале выхода в свет, пока не привыкли к своеобразному дизайну кузова автомобиля – «пухлой» средине и немного угловатой форме «носа» и «кормы».

ВАЗ 2110

И все же, даже эти небольшие нелепости кузова не стали помехой для всенародной любви к десятке. Тот же приход «Приоры» на рынок российского автопрома не сделал предшествующую ей модель невостребованной. И наверняка, еще долго нашими дорогами будут колесить полюбившиеся ВАЗ 2110 – одна из самых удачных российских разработок.
