Что делать, если не горят стоп-сигналы на ВАЗ-2110

Что делать, если не горят стоп-сигналы на ВАЗ-2110

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

Достоинства стоп-огней ВАЗ-2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

• перегоревший предохранитель;
• неисправный датчик;
• перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Если после замены этого элемента цепи проблема не была устранена, следует рассмотреть другие вероятные причины поломки.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

Также причиной могут являться поврежденные провода, особенно это будет заметно при перегорании только что замененного плавкого предохранителя – значит, провод перетерся, и есть контакт на массу. При перегорании предохранителя без нажатия на педаль тормоза – поврежден провод до датчика, а при перегорании после нажатия – поврежден провод после датчика. При отсутствии напряжения, возможно, провод просто перебитый и не замыкает на массу. При поиске неисправности следует особое внимание обратить на места сгибов и возможные участки повреждения проводов.

Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.

Почему на ВАЗ-2112 не горят и не работают стоп-сигналы, что делать?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

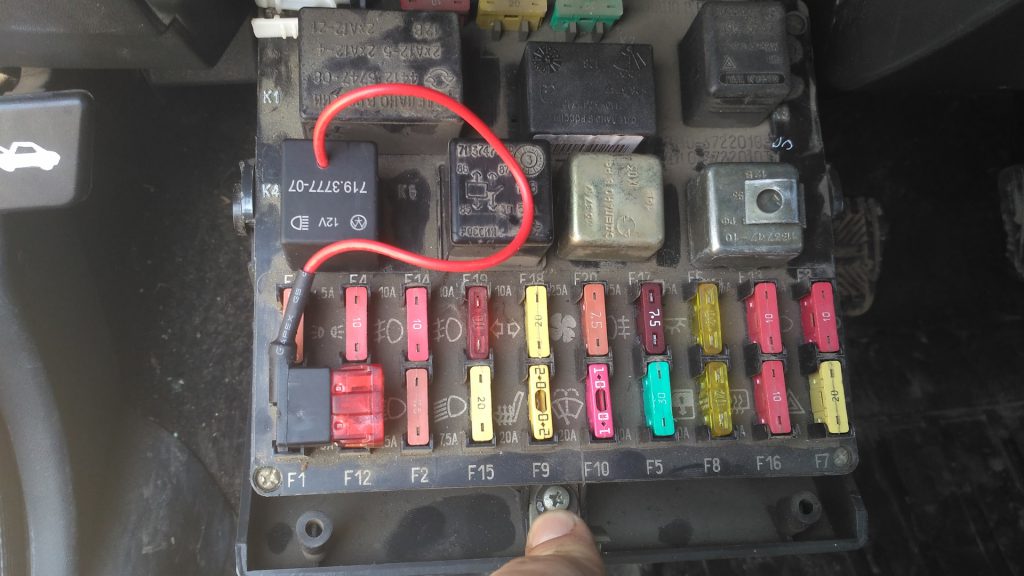

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

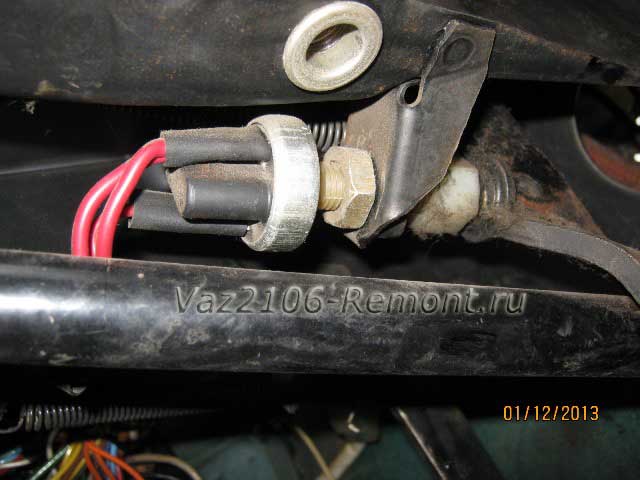

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно. Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110.

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя. При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку.

Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если лампы не горят, её просто заменяют.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема.

Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Как нужно и как нельзя проверять потенциал

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Как снимается монтажный блок – все шаги на одном видео

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

Достоинства стоп-огней 2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

• перегоревший предохранитель;
• неисправный датчик;
• перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу.

Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Источник: carfrance.ru

Не горят стоп сигналы на ваз 2111 причины

ПОЧЕМУ НЕ ГОРЯТ СТОП-СИГНАЛЫ?

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

ПРИНЦИП ПОИСКА

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

1. 6 – монтажный блок предохранителей;
2. 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
3. 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

• 3 – монтажный блок;
• 8 – лампы габаритного света и стоп-сигналов;
• 11 – концевик тормозных огней;
• К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

ЛОКАЛИЗАЦИЯ НЕИСПРАВНОСТИ

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

1. перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
2. плохой контакт в местах разъемов;
3. перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
4. плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
5. повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
6. неисправность концевика стоп-сигналов, так называемой лягушки;
7. обрыв проводки, окисление контактов.

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;
• часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

• Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
• Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
• Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
• В гнезде, куда устанавливается лампочка стопа, окислились контакты;
• Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

• ВАЗ 2110;
• ВАЗ 2107;
• Тойота Рав 4;
• Форд Фьюжн;
• ВАЗ 2114;
• ВАЗ 2115;
• Форд Фокус;
• Шевроле Лачетти;
• Лада Гранта;
• Хендай Акцент;
• Рено Логан;
• Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

• окислились контакты;
• появился нагар;
• образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Спасибо всем за внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

(Пока оценок нет)

Не горит стоп сигнал, на ВАЗ 2110

Сообщений: 308 Из: НаШа ЧуВаШа

Нормально делай, нормально будет!

Тише едешь — дальше будешь, от того места куда едешь.

Сообщений: 14 628

SaNeK ReSpEcT

, Замени выключатель стоп-сигнала

Сообщение отредактировал Aleks_N

— Apr 15 2009, 19:49

Сообщений: 308 Из: НаШа ЧуВаШа

Нормально делай, нормально будет!

Тише едешь — дальше будешь, от того места куда едешь.

Сообщений: 688 Из: cbx, ЮЗР

Сообщений: 308 Из: НаШа ЧуВаШа

На стоп сигнал идет отдельный предохранитель? габариты то горят. все горит только соп сигнал не горит, причем ниодин

Сообщение отредактировал SaNeK ReSpEcT

— Apr 15 2009, 20:25

Нормально делай, нормально будет!

Тише едешь — дальше будешь, от того места куда едешь.

1) От блока предохранителей идет широкий жгут по левой стороне кузова вдоль машины, проверьте разъем жгута под обшивкой багажника с правой стороны около задней арки(если смотреть на машину сзади) там идет общий разъем на все задние фонари и другие устройства — может банальный «неконтакт», либо окисление, либо просто не контакта, либо из-за того что коротит что-то и нагревается. 2) Вольтметром замерьте напряжение которое идет на задние фонари — подсоединятесь прямо на разъем который подходит к фонарю. 3) Банально замкните два контакта на лягушке — если их замкнуть между собой, должны загореться фонари стоп сигнала таким образом можно выявить недочеты лягушки, но нельзя замыкать провода для лягушки на массу!

На десятом семействе глюки частые из-за доп сигналов на спойлере бывают когда спойлер устанавливают — провода прижимают к корпусу и они коротят, также глюки бывают при установке подкрылок задевают провода.

На ВАЗ 2110 есть предохранитель F17 (7,5 A), который отвечает за стоп-сигнал

, лампочки освещения салона, индивидуальной подсветки, подсветки выключателя зажигания, маршрутный компьютер — все в одном «флаконе» вот схема ваз 2110 https://cxem.net/avto/electronics/4-68-2.jpg Удачи с ремонтом.

Сообщение отредактировал Julien

— Apr 15 2009, 21:07

Другие причины неисправности стоп-сигналов

Иногда причиной, почему не горит стоп-сигнал на автомобиле, бывает сбой в работе электроники. В этом случае машину лучше отвезти на станцию техобслуживания.

Встречаются также исключения, например, когда попадается бракованная лампочка. Кроме того, лампы могут перегореть вследствие естественного износа. В этих случаях проблема решается путем простой их замены.

Не стоит забывать о том, что обращаться нужно только в проверенные мастерские. Зачастую вмешательство неквалифицированных работников приводит к появлению дополнительных неисправностей.

Не горят задние стоп сигналы ваз 2110

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

Достоинства стоп-огней ВАЗ-2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

ВАЗ 2110 | Проверка стоп-сигналов

Руководства ￫ ВАЗ ￫ 2110 (Лада)

Проверка стоп-сигналов

Слева: Если указатели поворота работают исправно, а сигнал световой аварийной сигнализации не включается, то причиной этого обычно является неисправный выключатель аварийной световой сигнализации. Если несколько раз сильно нажать на выключатель, то чаще всего он начинает работать нормально. Если этого не произошло, то снимите выключатель (2), сжав его фиксирующие выступы и вынув его из паза, проверьте контакты штырькового соединения (1).

Справа: При установке включателя стоп-сигнала (2) он должен быть прижат к опоре педали (3), чтобы штифт включателя при отпущенной педали (4) также нажимал на включатель. Для безупречной работы должна быть правильно подсоединена штырьковая колодка (1).

Контроль сигналов торможения следует производить как можно чаще в интересах безопасности.

• Стена гаража за машиной должна давать красный отблеск, когда Вы нажимаете на педаль тормоза.
• При езде проверьте с помощью заднего вида, отражаются ли в рефлекторах фар или на лакировке сзади идущей машины свет Ваших стоп-сигналов.

Включатель стоп-сигналов

При нажатии ногой на педаль тормоза пружина во включателе стоп-сигналов (он укреплен в держателе подвески педали тормоза) нажимает на штифт управления. Вместе с тем замыкаются контакты в включателе и электрическая цепь к фонарям стоп-сигнала. Если педаль тормоза отпущена, шейка педали отжимает штифт управления в исходное положение и сигнал торможения гаснет.

Проверка включателя стоп-сигналов

Если не горят оба стоп-сигнала, то проверьте так, как указано ниже, не является ли причиной этого выключатель стоп-сигналов.

Отсоедините наконечники проводов. Замкните концы проводов канцелярской скрепкой или куском провода. Если при этом стоп-сигналы горят, то значит, неисправен включатель стоп-сигналов.

Замена включателя стоп-сигналов

Отсоедините наконечники проводов включателя. Поверните включатель на 90° и выньте его из крепления. При установке вставьте включатель в держатель и следите за тем, чтобы шейка переключателя плотно прилегала к педали тормоза. Поверните включатель на 90° против часовой стрелки. После установки нового включателя присоедините провода и проверьте его работу. При нажатии ногой на педаль тормоза включатель регулируется автоматически. Для проверки: включатель стоп-сигнала должен быть установлен таким образом, чтобы при нажатии ногой на педаль тормоза сигнал торможения загорался не раньше, чем после 5 мм хода педали. При любых условиях после 20 мм хода педали сигнал торможения уже должен гореть. Это расстояние измеряется начиная от центра педали тормоза.

Устранение неисправностей

Стоп-сигналы

Неисправность	Ее причина	Устранение неисправностей
A. Один из стоп-сигналов не горит.	1. Перегорела лампа накаливания. 2. Нет контакта с массой. Горят ли остальные лампы накаливания в этом фонаре? Если нет: 3. Неисправна проводка.	Замените. Проверьте контакт с массой. Проверьте провода.
B. Не горят оба стоп-сигнала.	1. Неисправен плавкий предохранитель. 2. Неисправен переключатель тормозных сигналов. 3. Смотри А 1 и 3.	Замените. Проверьте, при необходимости замените.
C. Стоп-сигналы горят постоянно.	1. Смотри В 2. 2. Провода переключателя тормозных сигналов имеют прямой контакт.	Проверьте провода.

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

Выезжать с такой проблемой на дорогу запрещено правилами дорожного движения. Это создаст проблемы не только для вас и вашего автомобиля, но и для других участников движения. В этой модели предусмотрен контроль состояния ламп стоп-сигнала, при появлении неисправности мигает сигнальная лампа. Однако прекращение работы может быть вызвано и по другим причинам. Вот о них и поговорим в этой статье.

Отказ может произойти в пути, до сервиса далеко, а продолжать движение нужно. Поэтому любой водитель должен знать примерные причины отказов и что делать в таком случае. Для глубокой проверки желательно иметь автотестер или мультиметр. В крайнем случае, может выручить контрольная лампочка. Желательно распечатать и возить с собой список предохранителей и цепей, которые они защищают.

С чего начать проверку

Цепи питания ламп стоп-сигнала защищает предохранитель F17 на 7,5 Ампера, но кроме них на нём запитаны лампы освещения салона, подсветки замка зажигания, часы или компьютер. В том случае, когда всё это не работает, следует проверить этот защитный прибор. Если предохранитель перегоревший, перед установкой нового попытайтесь установить причину его выхода из строя. Если в цепи имеется короткое замыкание, то перегорание будет происходить бесконечно, пока не будет, найдена и устранена причина короткого замыкания.

Далее следует проверить исправность выключателя стоп-сигнала, который устанавливается на кронштейне педали тормоза. На одном из двух подходящих проводов должно быть наличие бортового напряжения. Его можно проверить прибором или контрольной лампой. Если питание поступает, проверьте работу выключателя. Для этого отсоедините провода от него и замкните их между собой отрезком провода, после чего можно посмотреть горят лампы или нет. Появление света подтвердит отказ выключателя, его отсутствие предлагает продолжить поиск.

На что ещё обратить внимание

Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп. Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе. Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.

Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.

Похожие записи:—>

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Не горят стоп сигналы на ваз 2110

Сейчас стопаки на ваз 2110, причем оба не горят.

Хочу прозвонить все месте, померять напряжение.

Собственно вопрос, когда они должны загораться: 1.при включенном зажигании и нажатой педали тормоза 2.При вклченном двигателе и нажатой педали тормоза

Или есть способ временно подключить их напрямую без педали тормоза? И еще, какой предохранитель отвечает за стоп сигнал?

Все, кроме стопаков работает, значит предохранитель живой

Источник: www.autolada.ru

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Не горит стоп сигнал, на ВАЗ 2110

Нормально делай, нормально будет!

Тише едешь – дальше будешь, от того места куда едешь.

SaNeK ReSpEcT

, Замени выключатель стоп-сигнала

Сообщение отредактировал Aleks_N

– Apr 15 2009, 19:49

Нормально делай, нормально будет!

Тише едешь – дальше будешь, от того места куда едешь.

На стоп сигнал идет отдельный предохранитель? габариты то горят. все горит только соп сигнал не горит, причем ниодин

Сообщение отредактировал SaNeK ReSpEcT

– Apr 15 2009, 20:25

Нормально делай, нормально будет!

Тише едешь – дальше будешь, от того места куда едешь.

1) От блока предохранителей идет широкий жгут по левой стороне кузова вдоль машины, проверьте разъем жгута под обшивкой багажника с правой стороны около задней арки(если смотреть на машину сзади) там идет общий разъем на все задние фонари и другие устройства – может банальный “неконтакт”, либо окисление, либо просто не контакта, либо из-за того что коротит что-то и нагревается. 2) Вольтметром замерьте напряжение которое идет на задние фонари – подсоединятесь прямо на разъем который подходит к фонарю. 3) Банально замкните два контакта на лягушке – если их замкнуть между собой, должны загореться фонари стоп сигнала таким образом можно выявить недочеты лягушки, но нельзя замыкать провода для лягушки на массу!

На десятом семействе глюки частые из-за доп сигналов на спойлере бывают когда спойлер устанавливают – провода прижимают к корпусу и они коротят, также глюки бывают при установке подкрылок задевают провода.

На ВАЗ 2110 есть предохранитель F17 (7,5 A), который отвечает за стоп-сигнал

, лампочки освещения салона, индивидуальной подсветки, подсветки выключателя зажигания, маршрутный компьютер – все в одном “флаконе” вот схема ваз 2110 https://cxem.net/avto/electronics/4-68-2.jpg Удачи с ремонтом.

Сообщение отредактировал Julien

– Apr 15 2009, 21:07

Источник: forum.zarulem.ws

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
   Демонтаж лягушки тормоза
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Как снимается монтажный блок – все шаги на одном видео

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку.

Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если лампы не горят, её просто заменяют.

Содержание

1Штатный вариант схемы работы стоп-сигналов2Пара слов о «реле исправности»3Включаем стоп-сигналы принудительно4Как нужно и как нельзя проверять потенциал5Тест проводки на неработающих стоп-сигналах6Как снимается монтажный блок – все шаги на одном видео7Достоинства стоп-огней 21108Распространенные неполадки со стоп-огнями

Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку.

Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если лампы не горят, её просто заменяют.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Почему не горят стоп сигналы: как быстро найти и устранить причину

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• – потенциал «массы»;
• – напряжение «+12», но только после включения зажигания;
• – «+12» по нажатию на педаль;
• – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Как нужно и как нельзя проверять потенциал

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Тест проводки на неработающих стоп-сигналах

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла. Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

• перегоревший предохранитель;
• неисправный датчик;
• перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу.

Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике.

Вариантов нерабочего состояния стоп-сигналов два, либо не горит лампочка в одном из них, либо не горят все лампы в этих фонарях. В первом случае, водителю придётся проверить состояние лампы этого стоп-сигнала, на предмет перегорания её фольфрамовой нити. Если нить перегорела, то вместо неё ставим новую лампочку, аналогичной мощности. А если лампочка цела, тогда зачищаем контакты в её гнезде и слегка вытаскиваем на себя центральный контакт.

Во втором случае, искать неисправность придётся значительно дольше, так как вероятность перегорания одновременно всех трёх ламп, мало вероятна. В начале, проверяем состояние предохранителя, защищающего эту электрическую цепь. Сделать это можно очень быстро, достаточно включить освещение салона. Если свет есть, значит, предохранитель F17 (7,5А) цел и невредим, так как он защищает и эту электрическую цепь, а если света нет, то придётся открыть монтажный блок, и убедится в том, что предохранитель перегорел.

Учитывая то, что фонари стоп-сигналов размещаются в задней двери, значит, жгут проводов идущий к ним, будет перегибаться в случае открытия или закрытия этой двери, что со временем может привести к обрыву проводов. Чтобы проверить это предположение необходимо найти разъём, который находится справа за обшивкой салона. Его придётся разъединить и при помощи тестера проверить на предмет короткого замыкания разъём, который в народе называют «папой». Вас будут интересовать два провода: красный (+ на стоп-сигналы) и чёрный, он идёт на «массу».

Если тестера нет, то можно проверить состояние этих двух проводов иным способом. Для этого потребуется два длинных провода, чтобы соединить плюсовую клемму аккумуляторной батареи с контактом разъёма, куда подходит красный провод, а минусовую АКБ к контакту с чёрным проводом. Если окажется, что лампы стоп-сигналов не горят, то придётся демонтировать этот жгут проводов, а затем устранять возникшую неисправность. Ну а если окажется, что лампы стоп-сигналов горят, тогда придётся тестером проверять провода данного разъёма «мама» до колодки монтажного блока. Также, возможной неисправностью может стать выключатель стоп-сигналов, расположенный над педалью тормоза.

Похожие записи:—>

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно. Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110.

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя. При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Источник: forums.carsguru.net

ПОЧЕМУ НЕ ГОРЯТ СТОП-СИГНАЛЫ?

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

ПРИНЦИП ПОИСКА

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Не горят стоп сигналы на ваз 2111 причины

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

ПРИНЦИП ПОИСКА

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

1. 6 – монтажный блок предохранителей;
2. 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
3. 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

Диагностика и установка стоп-сигнала на ВАЗ 2110

Содержание

1. Принцип работы стоп-сигнала
2. Возможные неисправности: признаки и причины
3. Способы устранения поломки
4. Замена повторителя стопов своими руками
5. Заключение

Стоп-сигнал предназначен предупреждать водителей, едущих сзади о торможении. Он должен включаться, как только будет нажата педаль тормоза. Если стоп неисправен, это может стать причиной ДТП. В статье рассматривается стоп-сигнал, принцип работы, типичные неисправности, способы их устранения, дается инструкция по замене своими руками.

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1.

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

• плохие контакты;
• повреждение проводки, расположенной в гофре между дверью и кузовом;
• перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

• закоротили контакты габаритных огней и стопов;
• отсутствует масса на габаритах;
• неисправна двухконтактная лампа;
• цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

В первую очередь следует проверить целостность и состояние проводки.

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

1. С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
2. Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
3. На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
4. Завершающим шагом будет проверка прибора на работоспособность.

Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки.

В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.

В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично. Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.

Заключение

Чтобы обезопасить себя и других участников движения, необходимо следить за исправностью стоп-сигналов.

Если обнаружились какие-то неисправности, их срочно нужно устранить. Выполнить многие операции можно своими руками. Таким образом, можно сэкономить время и деньги на посещении станции техобслуживания. Но если нет опыта электротехнических работ, лучше довериться мастеру.

Не горят задние стопы на ваз 2110 – Прокачай АВТО

Содержание

1. Достоинства стоп-огней ВАЗ-2110
2. Распространенные неполадки со стоп-огнями
3. Один ответ
4. Популярные записи:
5. Поиск
6. Последние записи:
7. О нас:
8. Контакты:
9. Штатный вариант схемы работы стоп-сигналов
10. Пара слов о «реле исправности»
11. Включаем стоп-сигналы принудительно
12. Как нужно и как нельзя проверять потенциал «0 Вольт»
13. Тест проводки на неработающих стоп-сигналах (проверка масса)
14. Как снимается монтажный блок – все шаги на одном видео

Не горит стоп справа, слева горит. Пробовал кидать проводами плюс и минус с левого фонаря на правый(на котором не горит) и ничего, плата рабочая, лампочка тоже

• Тускло горят огни заднего хода на ВАЗ 2110 – 3 ответа

Ну если вы кидаете сопли с другой фары. То что же не горит, чудеса. Ой блин ну неужели вам не разобраться чего нет массы или плюса. Контролькой пользоваться умеете?

Плата рабочая, лампа тоже. Наверно провод перемычки в обрыве.

А скорее всего и плату и разъём менять пора.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

Достоинства стоп-огней ВАЗ-2110

В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.

Распространенные неполадки со стоп-огнями

Причин может быть несколько:

• перегоревший предохранитель;
• неисправный датчик;
• перетертый или перебитый провод питания.

Самая распространенная причина – это перегоревший предохранитель, отвечающий за защиту цепи сигнальных ламп. Расположен этот предохранитель на блоке, встроенном слева от рулевой колонки. Выдерживает этот конденсатор ток в 7,5 ампер, о чем и свидетельствует надпись на нем. Расположен он в нижнем ряду четвертым от правого края.

Если после замены этого элемента цепи проблема не была устранена, следует рассмотреть другие вероятные причины поломки.

Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали.

Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

Также причиной могут являться поврежденные провода, особенно это будет заметно при перегорании только что замененного плавкого предохранителя – значит, провод перетерся, и есть контакт на массу. При перегорании предохранителя без нажатия на педаль тормоза – поврежден провод до датчика, а при перегорании после нажатия – поврежден провод после датчика. При отсутствии напряжения, возможно, провод просто перебитый и не замыкает на массу. При поиске неисправности следует особое внимание обратить на места сгибов и возможные участки повреждения проводов.

Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.

проблема многих владельцев ваз 2112,11 добиться безотказной работы этих злосчастных ламп, будем устранять!

для этого нам надо:

-контрольную лампу с питанием

1)Проверяем лампочки и предохранитель F17. Если целые, идем к пункту 2. Иначе заменяем и смотрим. Светятся? Отлично! Нет? Переходим к пункту 2.

2)Есть у «двенашек» одна болезнь — жгут проводов идущий на дверь багажника. Располагается он как правило в правой гофре (в левой провода на задний дворник полагаю там такая же болезнь, однако мне авто достался уже без дворника). Проверить этот участок достаточно просто. Понадобится мульти тестер или источник питания на 12 вольт (желательно и то, и другое)

За «обшивкой», с права, где задняя правая фара с «поворотником» и «противотуманкой» проходит провод, по железу, можно нащупать не снимая ткань. На этом проводе есть разъем «папа-мама». Разъединяем его. «Папа» — идет на фонари, а «Мама» приходящий назад сигнал с монтажного блока.

Первым делом проверяем на КЗ (желательно мульти тестером) разъем «папа». Там четыре контакта «черный — минус; красный-стопы включая дополнительный в спойлере; зелёный – задний ход; белый – соленоид открывания багажника. Далее проверяем каждый провод на отсутствие разрывов. Опять же мульти тестером один контакт к проводу на разъеме «папа» другой к соответствующему проводу в блоке фары (черный-черный, красный-красный и т.д. за одним проверяете КЗ с другими проводами). Если все в порядке то используя источник питания на 12В можно засветить лампы. Если они не загорели причина скорей всего в платах самой фары про это много написано (при этом, кстати, стоп спойлера все равно горит там другое соединение). Если загорели переходим к пункту 3. Соединив разъем обратно.

Иначе устраняем замыкание, скорей всего оно в том самом месте, где провода переходят на дверь, придется снимать обшивку, боковую накладку на стойке крыши, один чепик потолка – крайний правый, накладку на самой двери багажника, и вытягивать жгут до появления места инспектирования. Будте внимательны с проводом обогрева заднего стекла его надо будет вернуть назад! Я подцепил к этому проводу ещё один провод и только после этого начал вытаскивать, возвращая жгут на место подтягиваем за провод и контакт вытягиваем обратно. У меня был обрыв «минуса» и замыкание почти всех проводов. Залечил и вернул жгут на место, по желанию можно заменить на новый (дело было вечером, ехать было не на чем!). Возвращаем провода, не забыв соединить разъем. Проверяем. Светятся? Отлично! Нет? Переходим к пункту 3.

3)Проверяем крепление черного провода «мамы» к корпусу — при проверке мульти тестером он должен выдавать КЗ на корпус.Само место крепления находится в левой нише багажного отделения. Если все в порядке читаем дальше (иначе, естественно, устроняем причину и проверяем, при отсутствии «минуса» не будут работать фанари заднего хода, соленоид и стопы, скорей всего не будет работать и дворник). Дале перемещаемся на водительское место. Над педалью тормоза есть «лягушка». К ней подходят два провода на один постоянно идет 12В «+» (по-моему это белый с красной полосой), проверяем этот факт тестером на корпус. Есть напряжение? Да! Переходим к пункту 4. Нет читаем дальше…

Если напряжения нет ни на одном проводе «дело дрянь» — обрыв массы – мало вероятно, но возможно. Тут я не представляю где он может произойти. Чисто теоретически массу можно взять где угодно. Раз машина заводится, и не горят только задние стопы значит масса где то есть близко. Однако оборванный провод массы в машине – есть огромный источник опасности, его надо найти… Устраняем источник проблемы. Проверяем. Светятся? Отлично! Нет? Переходим к пункту 4.

4)Напряжение на проводах есть! Проверяем саму «лягушку», мульти тестер (на контактах «лягушки») должен показать КЗ при нажатой педали тормоза. Нет ? Меняем лягушку (кстати. можно замкнуть два провода приходящие на «лягушку», должны загореть стоп сигналы). Проверяем. Светятся? Отлично! Нет? Переходим к пункту 5.

5) Осталось одно слабое звено… Реле проверки целостности ламп или как его называют Реле БСК. Скорее всего, там перегорела спираль, полагаю можно припаять другую, но стоимость его не велика, поэтому я заменил полностью. Проверяем. Светятся? Отлично! Нет? Переходим к 6 пункту.

6) Вот тут я могу предположить обрыв повода в шлейфе до распределительного блока. Занятие не из приятных придётся вскрывать обивку и искать. Либо бросить времянку напрямую от «лягушки» до разъема, который мы нашли во 2 пункте

Легковой автомобиль ВАЗ-2112 может быть оборудован тремя стоп-сигналами, два из которых стоят в правом и левом задних фонарях, а третий, являющийся дополнительным, на спойлере. Выезжать на дорогу с не работающими стоп-сигналами нельзя, ведь именно они предупреждают водителей, сзади движущихся транспортных средств о Вашем торможении, что позволяет избежать наезда сзади на Ваш автомобиль.

Вариантов нерабочего состояния стоп-сигналов два, либо не горит лампочка в одном из них, либо не горят все лампы в этих фонарях. В первом случае, водителю придётся проверить состояние лампы этого стоп-сигнала, на предмет перегорания её фольфрамовой нити. Если нить перегорела, то вместо неё ставим новую лампочку, аналогичной мощности. А если лампочка цела, тогда зачищаем контакты в её гнезде и слегка вытаскиваем на себя центральный контакт.

Во втором случае, искать неисправность придётся значительно дольше, так как вероятность перегорания одновременно всех трёх ламп, мало вероятна. В начале, проверяем состояние предохранителя, защищающего эту электрическую цепь. Сделать это можно очень быстро, достаточно включить освещение салона. Если свет есть, значит, предохранитель F17 (7,5А) цел и невредим, так как он защищает и эту электрическую цепь, а если света нет, то придётся открыть монтажный блок, и убедится в том, что предохранитель перегорел.

Учитывая то, что фонари стоп-сигналов размещаются в задней двери, значит, жгут проводов идущий к ним, будет перегибаться в случае открытия или закрытия этой двери, что со временем может привести к обрыву проводов. Чтобы проверить это предположение необходимо найти разъём, который находится справа за обшивкой салона. Его придётся разъединить и при помощи тестера проверить на предмет короткого замыкания разъём, который в народе называют «папой». Вас будут интересовать два провода: красный (+ на стоп-сигналы) и чёрный, он идёт на «массу».

Если тестера нет, то можно проверить состояние этих двух проводов иным способом. Для этого потребуется два длинных провода, чтобы соединить плюсовую клемму аккумуляторной батареи с контактом разъёма, куда подходит красный провод, а минусовую АКБ к контакту с чёрным проводом. Если окажется, что лампы стоп-сигналов не горят, то придётся демонтировать этот жгут проводов, а затем устранять возникшую неисправность. Ну а если окажется, что лампы стоп-сигналов горят, тогда придётся тестером проверять провода данного разъёма «мама» до колодки монтажного блока. Также, возможной неисправностью может стать выключатель стоп-сигналов, расположенный над педалью тормоза.

Один ответ

перестали работать сразу все стопари,оказалось дело в реле исправности ламп (цена 145р)

Популярные записи:

Поиск

Последние записи:

О нас:

Каждый из нас сталкивается с проблемами во время эксплуатации автомобиля. Это всегда неприятно. Однако, иногда эти проблемы можно решить самостоятельно.

Основная цель этого сайта – помочь автомобилистам избежать лишних затрат при ремонте автомобилей, подсказав причины неисправности и варианты ее устранения.

Мы нацелены на живое общение, поэтому надеемся на Ваши комментарии и взаимопомощь другим автомобилистам.

Спасибо, что Вы с нами и удачи на дорогах!

Контакты:

Если Вы нашли свою фотографию или текст на нашем ресурсе – скажите нам об этом. Мы укажем Ваше авторство или удалим материал.

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

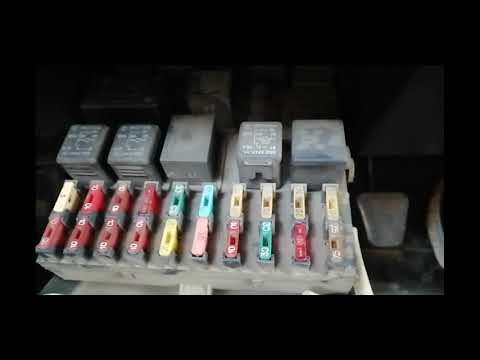

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

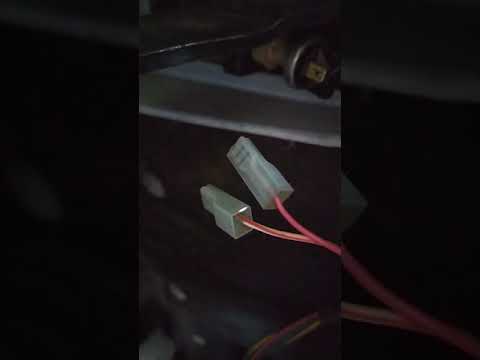

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

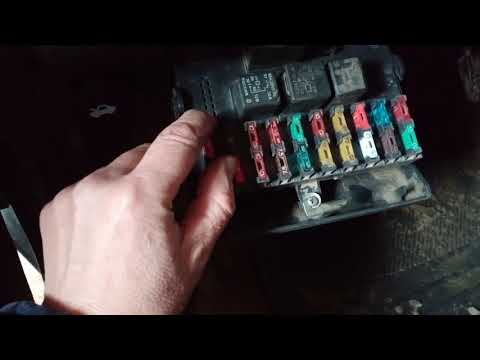

Как снимается монтажный блок – все шаги на одном видео

Почему не Горят Стопари на Ваз 2110 • Возможные причины

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Содержание

• 1 Не горят стопы ваз 2112
• 2 Стоп-сигналы не горят полностью
• 3 Не работают стоп сигналы на Ваз 2112
• 4 Возможные причины
• 5 Замена датчика стоп сигнала ваз 2110 — АвтоТоп
• 6 Штатный вариант схемы работы стоп-сигналов
• 7 Не горят стоп сигналы на ваз 2111 причины
• 8 Другие причины неисправностей задний фар
• 9 Не работает стоп сигнал на Ваз 2110
• 10 Неисправность светодиодных стоп-указателей
• 11 Возможные причины неисправности
• 12 Стоп-сигналы не горят полностью
• 13 Расположение дополнительных предохранителей и реле
• 14 Дополнительный блок
• 15 Включаем стоп-сигналы принудительно
• 16 Распространенные неполадки со стоп-огнями

Не горят стопы ваз 2112

• 6 – потенциал «массы»;
• 2 – напряжение «+12», но только после включения зажигания;
• 5 – «+12» по нажатию на педаль;
• 4 – клемма звонится, как отвод «массы».

Пропали габариты на ваз 2110, причина, как отремонтировать Если не горит дополнительный стоп-сигнал, это указывает на обрыв его проводов или ненадежное их подключение. Он обычно подключается к одному из штатных патронов для ламп стоп-указателей. Необходимо убедиться в надежном креплении проводов и отсутствии следов окисления.

Стоп-сигналы не горят полностью

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

Не работают стоп сигналы на Ваз 2112

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях;
• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

Популярные причины почему не горят лампы заднего хода ВАЗ 2110 Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

Возможные причины

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

Реле поворотов ваз 2101

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:
Рассчитать стоимость

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Какой бензин экономичнее?

А92А95

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Замена датчика стоп сигнала ваз 2110 — АвтоТоп

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами Поменять его не особо сложно, но требуется выполнить следующие действия:

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

• 6 — потенциал «массы»;
• 2 — напряжение «+12», но только после включения зажигания;
• 5 — «+12» по нажатию на педаль;
• 4 — клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Не горят стоп сигналы на ваз 2111 причины

1. Отключаем от концевика разъём с двумя проводами;
2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
3. Концевик снимается в сборе и проверяется омметром.

Как нужно и как нельзя проверять потенциал «0 Вольт» Данная процедура ремонта выполняется довольно просто и можно все сделать своими руками, имея под рукой лишь несколько инструментов, список которого приведен ниже:

Другие причины неисправностей задний фар

Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.

Сколько стоит ОСАГО на ваш автомобиль?

Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Калькулятор

Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.

Их предназначение состоит в выполнении следующих функций:

1. с горящими лапочками гораздо удобнее парковка;
2. горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
3. лампочки заднего хода служат для предотвращения аварийных ситуаций.

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.

Проблему вполне можно устранить собственными силами, поскольку причинами этого, как правил, являются следующие ситуации:

Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого прежде необходимо демонтировать старые фонари заднего хода. Если просто перегорела лампа, то с ее заменой проблем не возникнет.

Не составит особого труда заменить и сгоревший предохранитель. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже был озвучен в рамках данной статьи. Но для замены потребуется загнать машину на яму либо эстакаду. Без этого устранить проблему будет проблематично.

Не работает стоп сигнал на Ваз 2110

Штатный вариант схемы работы стоп-сигналов

Если после замены этого элемента цепи проблема не была устранена, следует рассмотреть другие вероятные причины поломки.

Неисправность светодиодных стоп-указателей

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Компанией сняли даже блок предохранителей и разобрали его в талого до дорожек все дорожки в идеале. Дополнительные предохранители 1 модуль зажигания, контроллер; 2 клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода подогрева , датчик расхода воздуха; 3 реле топливного насоса, топливный насос, форсунки. Признаки неисправности предохранителей По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Возможные причины неисправности

• Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.
• Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.

Лада 2112, 2003 Производители всегда учитывают ее при разработке. Неправильное подключение приводит к тому, что лампа не горит. В отдельных случаях такое включение может привести к ее повреждению. Если обнаружено нарушение полярности подключения, это говорит о том, что ремонт на автомобиле был произведен неквалифицированным лицом.

Стоп-сигналы не горят полностью

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

Расположение дополнительных предохранителей и реле

ЛОКАЛИЗАЦИЯ НЕИСПРАВНОСТИ

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Дополнительный блок

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Если на клемме 4 не вызванивается потенциал 0 , значит, нити ламп перегорели или в проводке есть разрыв. включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. 3 комментария По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Включаем стоп-сигналы принудительно

• дефектная или перегоревшая лампочка;
• обрыв в электропроводке или разъемных соединениях;
• перегорание предохранителя вследствие короткого замыкания или перегрузки в бортовой сети;
• неисправность концевого выключателя;
• неполадки в электронных системах или блоках.

Лада 2112, 2003 Снятие крышки для диагностики и замены дополнительных предохранителей и реле

АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;
• часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Распространенные неполадки со стоп-огнями

1. перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
2. плохой контакт в местах разъемов;
3. перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
4. плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
5. повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
6. неисправность концевика стоп-сигналов, так называемой лягушки;
7. обрыв проводки, окисление контактов.

Проверка тормозных ламп и «патронов» стоп-сигналов Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

причины и способы устранения

Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещается. И тут есть два варианта: ехать на ближайший СТО и платить там большие деньги или пытаться устранить неисправность самостоятельно. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему самостоятельно.

Где находится датчик заднего хода ВАЗ 2110

Одной из основных причин выхода из строя фонарей заднего хода является датчик отвечающий за их включение. В народе ее часто называют «лягушкой». Он расположен с левой стороны коробки передач, если смотреть на машину. Если у вас есть смотровая яма, вы ее ВАЗом не бьете, и легко найдете.

Расположение датчика на ВАЗ 2110

При желании его видно на вазе сверху, из подкапотного пространства, но для этого придется снять воздухоочиститель.

Устройство и принцип работы

Что это за датчик на ВАЗ 2110? По сути, это обычный переключатель, который вкручивается в специальное отверстие в редукторе. При этом в самой коробке получается рабочая поверхность выключателя, а снаружи — нормально разомкнутые контакты. При включении задней передачи специально предусмотренный шток нажимает на рабочую часть датчика, и он срабатывает – контакты замыкаются.

Контакты, в свою очередь, питают питание ламп фонарей заднего хода. Единственным отличием этого датчика от обычного выключателя является особая конструкция. Он герметичен и выдерживает достаточно большие механические нагрузки и температуры. Он крепится к редуктору с помощью резьбы и превращается в ключ.

Датчик внешнего вида на ВАЗ 2110

Диагностика проблемная

Как я уже говорил выше, фонари могут не гореть, если датчик заднего хода неисправен. Но есть и другие неисправности, вызывающие тот же эффект, и они не менее часто приводят к поломке датчика. Их список:

• перегорел фонарь заднего хода;
• оборвались провода питания фонарей;
• окислились контакты колодок;
• предохранители вышли из строя;
• массы на плате фонарей нет.

А теперь поработаем с неисправностями, и начнем с причин, которые диагностировать проще всего. Но прежде чем начать, немного отвлечемся и взглянем на электрическую схему световых приборов ВАЗ 2110. Она пригодится.

Электросхема световых приборов автомобиля ВАЗ 2110

В данной схеме нас интересуют следующие позиции:

• 4 — Замок зажигания;
• 2 – блок монтажный;
• 10 — Датчик (выключатель) заднего хода;
• 13 — фонари заднего хода.

Как это работает? Вы включаете зажигание ваза, а аккумулятор или генератор питаются от монтажного узла (колодка ш3, контакт 16). В этом блоке нас интересует F19предохранитель, через который питаются фонари заднего хода. Минуя предохранитель, напряжение уходит с монтажного блока через контакт 17 башмаков ш5. Далее он входит в датчик заднего хода и жрет обе лампы (зеленый провод) через него. Второй контакт фонарей подключается к кузову автомобиля ВАЗ, который является минусовым проводом. Как видите, схема очень проста, но знать ее необходимо. Теперь можно приступать к устранению неполадок.

Датчик заднего хода

Чтобы его проверить, достаточно смотровой ямы и обычной клипсы или куска проволоки. Если ям нет, то как я уже сказал выше, можно все делать сверху, через капот. Правда, для этого придется снять воздухоочиститель.

На ВАЗ 2110 к датчику заднего хода (отмечен стрелкой) можно добраться через моторный отсек

Найти датчик заднего хода, напомним, на ВАЗ 2110 он расположен с левой стороны коробки отбора мощности , если стоять вдоль машины. Отсоедините от него разъем (колодку) с двумя проводами. Для этого достаточно потянуть за корпус разъемов.

Снятие проводов с датчика заднего хода на ВАЗ 2110

В некоторых случаях, чтобы добраться до датчика заднего хода, необходимо снять защитный кожух с днищем, закрывающий коробку передач.

Теперь ваша задача замкнуть контакты на блоке, который я только что вытащил (загляните в него и увидите эти контакты). Вы можете сделать это с помощью шкафа или куска зачищенного провода. Загорелись задние фонари? Итак, датчик неисправен, и можно приступать к замене, которую я описал в прошлом разделе (пошаговая инструкция замены датчика на ВАЗ 2110). Если фонари не горят, то продолжим поиски.

Предохранитель

Итак, нас интересует предохранитель F19, расположенный в монтажном блоке. Сам монтажный блок на ВАЗ 2110 находится под рулевой колонкой слева.

Расположение монтажного узла на ВАЗ 2110

Снимите блок и найдите предохранитель F19. Если предохранители на вашем монтажном блоке не маркированы или помечены малозаметными пиктограммами, то ориентируйтесь на фото, которое я привожу ниже.

Нумерация предохранителей в узле крепления ВАЗ 2110

Снимите F19 с держателя и посмотрите на лампочку: если предохранитель перегорел, то это видно невооруженным глазом.

Хорошо видна размытая перемычка — сгорел предохранитель

Если на глаз все в порядке, не поленитесь прозвонить тестером, чтобы после недельного поиска неисправности во всех возможных местах Потом не было мучительно больно за бесполезно потраченное время. Так предохранитель целый? Вы можете перейти к следующему пункту. Если он сгорел, то убыток на нем.

Многие владельцы автомобилей ВАЗ в таких случаях просто считают вместо сгоревшего исправным и, как правило, получают другой сгоревший. Если у вас много лишних предохранителей номиналом 10 А, то можно поэкспериментировать. Но лучше подумать, почему это произошло.

Сгоревший предохранитель является причиной неисправности только в одном случае: он неисправен. Тогда простая замена сгоревшего на новый пройдет успешно, и все заработает. Но может быть (и чаще всего так и бывает), что сгоревший предохранитель не причина, а следствие неисправности. Произошла перегрузка по токовой цепи, за что она отвечает, и устройство, спасая эту цепь, сгорело. Почему может быть перегрузка на ВАЗ 2110? Причин немного:

1. В фонарях заднего хода ВАЗ 2110 установлены лампы большей, чем предусмотрено конструкцией ваза, мощности.
2. Произошло замыкание цепи питания фонаря заднего хода (см. электрическую схему выше) на кузов автомобиля.

Если известно, что в фонарях заднего хода на вашем вазе установлены более мощные лампы (часто это делается для облегчения парковки в темное время суток), то вполне возможно, хотя и не обязательно, что проблема именно в этом. Если вы очень слабо разобрались в электрике, то, конечно, поинтересуйтесь, почему предохранитель сгорел не сразу после установки мощных ламп, а, скажем, через месяц. Здесь нет ничего странного. Обычно номинал предохранителя выбирают на 20-30% выше номинального тока.

Поставив несколько более мощных ламп, вы увеличили потребляемый ток, но не настолько, чтобы выйти за этот порог. Взрыватель «держал», но работал на пределе своих возможностей. Малейший скачок напряжения в бортовой сети (Скажем, плохой контакт на клемме аккумулятора) — и терпение предохранителя закончилось, он сгорел. И мгновенно он вышел бы из строя, только если поставить очень мощные лампы.

Если вы знаете, что на вашем вазе в задних фонарях стоят более мощные лампы, то можно попробовать рискнуть и поставить новый предохранитель того же номинала, что стоял. Все, чем грозит такой эксперимент, — это потеря запала.

Если эксперимент удался, то просто заменили экспериментальный предохранитель на другой с номиналом на 50% выше штатного. В этом случае можно считать, что проблема решена.

Если новый сразу сгорел, то проблема в коротком замыкании. Это могло произойти при питании проводов и замыкании их на корпус. Будем искать этот одновременный по исключению с помощью тестера в режиме измерения сопротивления.

Тестер в режиме измерения сопротивления

Прежде всего, выключите зажигание и снимите плюсовую клемму с аккумулятора ваза. Выключите трансмиссию, поставив рычаг переключения передач в нейтральное положение. Подсоедините один щуп тестера к контакту 17 колодки ш5 узла крепления, а второй к соединению с кузовом автомобиля. Колодки вы можете найти на стороне монтажного блока напротив предохранителей. Все они, как и их клеммы, промаркированы.

Колодки в ВАЗ 2110 расположены с обратной стороны монтажного блока

Если прибор показал «0» (низкое сопротивление), то проблема в проводе, соединяющем монтажный блок ваза с датчиком заднего хода. Исследуйте этот провод (может быть в жгуте, но имеет свою раскраску) по всей длине, найдите замыкание и устраните его.

Если прибор показывает «Бесконечность», то с цепочкой до датчика заднего хода все в порядке, идем дальше. Включите заднюю передачу и повторите измерение. Теперь сопротивление цепи должно упасть (к ней подключены лампы заднего хода), но все же у штатных ламп для ВАЗ 2110 оно должно быть не ниже 2-3 Ом. Если сопротивление ниже, ищите замыкание в проводах от датчика заднего хода к фонарям (зеленый провод на электрической схеме, показанной выше).

Если сопротивление измерить невозможно (прибор показывает «бесконечность»), то проблема либо в лампах, либо в плохом контакте соединительных площадок, либо в обрыве силовых проводов. Установите новый предохранитель взамен сгоревшего и переходите к следующему пункту диагностики.

С сопротивлением все в порядке (несколько Ом)? Можно установить новый предохранитель взамен сгоревшего с тем же номиналом и допилить — проблема была в неисправном приборе.

Лампа ближнего света

В ВАЗ 2110 фонарей заднего хода две, а значит две лампы. Вряд ли сгорело сразу два, и больше ничего из осветительного оборудования не сгорело, но бывает. Возьмите чек на лампу. Для этого, увы, придется немного побить свой ВАЗ, ведь добраться до фонарей заднего хода можно, только разобрав блоки задних фонарей.

Откройте багажник и при необходимости освободите его. Снимаем обшивку и откручиваем пластиковую защитную крышку. Осталось снять заднюю панель, и вы получите доступ к фонарям и плате управления.

Вскрыть блоки ламп на ВАЗ 2110: Доступ к лампам и силовым блокам открыть

Поставить тестер на охрану и прозвонить лампы ламп заднего хода. Если они неисправны, замените, и, скорее всего, вопрос можно будет закрыть. Если лампы хорошие, то проблема в другом. Устанавливаем светильник на место, а вот светильники вазы пока не собираем: возможно, в них еще придется лезть.

Контакты в колодках

Следующая возможная причина Неисправности: Окислились контакты в одной из колодок питающих фонари заднего хода. Таких колодок 5 штук 5, я их отметил синими стрелками.

Колодки отвечающие за работу фонарей заднего хода в ВАЗ 2110

Каждый из этих блоков следует отсоединить, осмотреть и при необходимости почистить. При этом слегка дергаются входящие в них провода, — любой из них запросто может оказаться напротив и висеть на одной изоляции, создавая впечатление хорошего. Все равно не работать? Оставался последний вариант: обрыв лампы заднего хода провода заднего хода.

Беспроводные провода оборваны

Проводов, которые могут порваться (выдернуть, спалить и т.д.), всего три:

1. От узла крепления (пин 17 накладки) к датчику заднего хода.
2. От датчика заднего хода к каждому из фонарей.
3. От фонарей на кузов автомобиля ВАЗ (отсутствует «масса» на плате фонаря)

Снова выключить зажигание, скинуть клемму с аккумулятора и, вооружившись куском длинного провода и тестером, ноня их все. Тот, что не прозван, конечно же, придется посетить, чтобы найти место повреждения. Если поврежденный провод восстановлению не подлежит, то как вариант можно протянуть на этом же жгуте, а старый отключить и просто оставить на своем месте.

Для этих целей используйте специальный автомобильный провод с усиленной износостойкой изоляцией и сечением не менее 1,5 кв. мм.

Автомобильный провод ПГВА 1.5 отлично подходит для фонарей ваз

Как заменить датчик заднего хода на ВАЗ — пошаговая инструкция

Если вы читали этот раздел, то похоже ваш датчик, а точнее переключатель заднего хода сломался было отработано. Если вы уже купили новый, то можно приступать. Эта работа несложная и под силу каждому, кто умеет держать гаечный ключ одной рукой. Для замены выключателя вам понадобится:

1. Новый датчик с новым уплотнительным кольцом (идет в комплекте).
2. Небольшая вместимость.
3. Гаечный ключ.

Вызовите ВАЗ на эстакаду или смотровую яму и поставьте на ручной тормоз, переведя ручку переключения передач на нейтральную передачу. Снимите защитный кожух, закрывающий редуктор, если он есть. Найдите датчик заднего хода и отключите от него разъем с проводами.

Отключение датчика заднего хода на ВАЗ 2110

Подставить под датчик пустую емкость — при замене датчика в нее будет смыто трансмиссионное масло. Подготовьте новый датчик и проверьте наличие на нем нового уплотнительного кольца.

В комплекте с датчиком на ВАЗ 2110 должно идти уплотнительное кольцо

Важно! Одноразовое уплотнительное кольцо, использовать его нельзя. Если в комплекте с датчиком-кольцом, то оказалось, что при нашем уровне приватной торговли и возможной вашей невнимательности, вероятно, придется покупать его отдельно.

Возьми гаечный ключ, отзови старый датчик И быстро соскреби новый. Чем быстрее вы это сделаете, тем меньше трансмиссионного масла успеет вылить коробка. Закручиваем новый датчик ключом с усилием, но без фанатизма.

Замена датчика заднего хода на ВАЗ 2110

Установить разъем с подводами к новому датчику и поставить на место защитный кожух. Обязательно проверяйте уровень трансмиссионного масла в коробке (не путать с моторным в картере!) и при необходимости.

Важно! Не используйте то масло, которое вытекло при замене! Укладываясь по грязной внешней поверхности КПП, он пришел в негодность!

Осталось запустить двигатель ваза и включить заднюю передачу, фонари заднего хода должны гореть.

Если вы внимательно прочитали эту статью, то я уверен, вы обязательно найдете и устраните причину «залипания» фонарей заднего хода на ВАЗ 2110 самостоятельно и без лишних затрат на услуги сервисного специалиста.

Датчик заднего хода ВАЗ 2110 — это механизм лампы заднего хода, информирующий сигнальным белым цветом о намерении (или уже о совершении действия) водителя и автомобиля двигаться назад.

Где находится датчик заднего хода ВАЗ 2110?

Этот датчик расположен с левой стороны под коробкой передач. В его поисках вы не ошибетесь, ведь это единственный элемент в КПП с подвешенными проводами.

Устройство и принцип работы.

Принцип работы датчика достаточно прост: при включении задней передачи на фонарик поступает напряжение, из-за чего он загорается. Это происходит благодаря специальному шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты. В момент выключения «тыловые» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Часто приходится слышать (или даже видеть в дороге), что не работает сигнал, не горит свет при движении задним ходом. Такая неисправность по большому счету никак не повлияет на поведение автомобиля на дороге, но вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может выступать ряд вариантов, выяснить единственно правильный из которых следует на смотровой яме или эстакаде. Наиболее распространенные из них по праву принимаются следующие.

Неисправности датчика теста и диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем вывернув внешние световые приборы, открыть багажник и отсоединить жгут проводов. После этого снимаем панель, сжав боковые замки, откручиваем лампу, нажимая на нее. Потом поставить новую лампочку И вернуть все на исходные места.

2. Окислились контакты, вышли из строя предохранители, на плате нет «массы».

Решение проблемы: Очистите контакты, при необходимости замените нерабочие провода и вышедшие из строя предохранители. Для этого нужно всего лишь снять фару.

3. Оборвались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

4. Сломан датчик заднего вида.

Решение вопроса: Диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для того, чтобы диагностировать эту проблему, вам потребуются: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатиа, ключи на «22» и «24», головка на «22» увеличенная. Теперь о самой проверке:

• Отсоединяем и убираем провода, подключаем тестер установив на нем функцию «транск» или сопротивление.
• Включить заднюю передачу, затем зажигание, не забывая следить за показателями сопротивления на тестере. Если устройство показывает «0», значит, все в порядке. Другие значения говорят о необходимости замены устройства. Те же действия проделайте с лампочками сигналки в случае не включения задней передачи.

Если вы определили, что замена датчика заднего хода вам необходима, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: Пошаговая инструкция.

1. Снять защиту на «двигателе» при предъявлении, подставив под место расположения датчика какую-нибудь емкость, во избежание «утечек» масла в никуда.
2. Отсоедините провод, прикрепленный к деталям. Для этого нужно лечь под машину.

1. Утерян неисправный датчик Ключ на «21».

Если проблему вызывает испорченный предохранитель, то его также необходимо будет найти в специальном блоке под колесом автомобиля, после чего его аккуратно извлекают из сломанного элемента и устанавливают новый.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение света. Для выполнения данной операции потребуется:

• завести машину на рейс и поставить на ручник;
• снимите защитный кожух;
• замените любую тару для трансмиссионного масла;
• снимите датчик и отключите его от электрической цепи;
• установить хорошую деталь. После этого необходимо проверить уровень масла и долить его, если смазки в коробке передач недостаточно;
• последний этап — сборка узла выполняется в обратном порядке.

Безопасность эксплуатации автомобиля напрямую зависит от работоспособности фонарей заднего хода. Именно поэтому необходимо выявлять любые неисправности, описанные выше, и оперативно устранять их как своими силами, так и с привлечением опытных специалистов автосервиса.

Любой автомобиль, предназначенный для общественного пользования, имеет заднюю трансмиссию. Она позволяет двигаться на автомобиле сзади. Чтобы другие участники дорожного движения узнали о ваших намерениях, должны сработать соответствующие сигналы на задней оптике — Фонари заднего хода.

Именно в этом случае срабатывает датчик заднего хода на ВАЗ 2110. Он передает информацию, включает фонари, тем самым водители вокруг вас видят, что вы собираетесь сдавать обратно. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.

Принцип действия

Работает этот регулятор не только:

• Вы переключаете ручку коробки передач в положение заднего хода;
• Одновременно с включением задней скорости штекер включения прижимается к датчику;
• Цепи провода на массу;
• Включена лампочка, сигнализирующая о начале движения машины задним ходом.

Симптоматика неисправностей

О неработающем датчике заднего хода конечно же очень легко узнать — при включении задней передачи фонари не зажигаются.

В такой ситуации есть только три варианта развития события:

1. Перегорела лампочка, т.к. сам элемент может быть целым.
2. Перестал работать предохранитель подачи. Это не редкость, он просто перегорает.
3. Сам датчик не работает. Бывает не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что именно он вышел из строя, а не поборол предохранитель или лампочку? Все достаточно просто.

1. Придется снять предохранитель, проверить на целостность. Для автомобиля ВАЗ 2110 установка предохранителя под номером 19, номинальный ток которого 7,5А. Он находится в монтажном блоке, а монтажный блок находится под приборной панелью.
2. Проверьте состояние лампы. Если с ним все в порядке, то вариант остается один – сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сначала его следует найти.

Да где же он? Ничего сложного в поиске этого предмета нет.

1. Вам понадобится транспортный пакет или яма. В любом случае, ты должен быть под машиной.
2. Теперь посмотрите в сторону задних колес Машины и поднимите глаза на коробку передач. Слева от него находится нужный датчик.
3. Можно ли его спутать с другими устройствами? Едва. Только по этому пункту предусмотрена проволочная направляющая от коробки передач. Поэтому других подобных устройств рядом с собой вы точно не найдете.

Начинаем проверку. Нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки следующие манипуляции:

• Отключить терминал от счетчика;
• Подключить мультиметр к разъемам и включить его в режим измерения сопротивления;
• Включить коробку передач в режим задней скорости;
• Получить двигатель;
• Посмотреть, что дает устройство;
• Если прибор показывает сопротивление равное 0 Ом, плюс звучит сцена, то все нормально, датчик исправен;
• Плохо, если на счетчике отображается бесконечность. Это говорит о том, что датчик отслужил свой срок и нуждается в срочной замене.

Замена

Стоит ли спешить с реверсивным датчиком? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не будут знать о ваших намерениях сдать обратно, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на машине ВАЗ 2110 не представляет ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, Вы сможете быстро и качественно поменять счетчик и продолжить передвижение на полностью немощном автомобиле.

1. Очистите устройство от скопившейся грязи, так как при разборке весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, т.к. подумайте о безопасности КПП.
2. Автомобиль поставлен на яму или выгреб. Опять же, вам нужен доступ к нижней части.
3. Снимите защиту картера. Делается это путем откручивания нескольких креплений.
4. Возьмите небольшую емкость, в которую будет заливаться смазка. Дело в том, что при демонтаже датчика вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы он был на полу, у вас под ногами.
5. Отключаем проводку от датчика заднего хода.
6. Уберите счетчик с места приземления.
7. Почистить гнездо, чтобы новый агрегат Добро встал на моё новое место.
8. Поставить приобретенный качественный датчик заднего хода на место старого, отслужившего свой.
9. Следите за необходимым количеством масла. Просто посмотрите, сколько смазочной жидкости утекло, и столько же залейте обратно. Хотя уровень масла может быть и ниже в результате эксплуатации. Сделайте соответствующие замеры, которые позволят определить недостающее количество трансмиссионной смазки.
10. Верните все провода на место. Если есть проблемы с поиском соединений, при отключении проводов отметьте их. Хотя запутаться там на самом деле сложно.
11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были произведены правильно, вы убедились в сохранности предохранителя и лампочки, то простая процедура Заменой датчика заднего хода можно вернуть коробку передач на прежний уровень.

При внимательном подходе даже новый раз этот ремонт займет максимум 30 минут. Вам не придется тратить много времени и тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что датчик теперь будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников движения. Плюс желаю таких же автомобилистов и пешеходов вокруг вас.

Здравствуйте друзья, рад видеть вас на сайте ремонт автомобилей своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом штекер включения прижимает датчик и замыкает один из его проводов на массу. Итог — загорается лампа заднего хода.

Симптомы и неисправности датчика заднего хода

Включаешь заднюю передачу, но не работают фонари заднего хода. Здесь есть три варианта, отслужила лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик заднего хода и убедиться, что он неисправен?

Выполните несколько простых действий:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный узел расположен под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже претензий нет, можно переходить сразу к проверке датчика.

Расположение и тонкость проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Нужно загнать машину на эстакаду (яму) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, потому что только этот элемент коробки передач подходит для проводов. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

• Возврат клеммы с датчика;
• подключить мультиметр к разъемам и поставить переключатель для измерения сопротивления;
• перевести ручку КПП в положение задней скорости;
• включить зажигание;
• смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «кофакинг», то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода ваз 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как поменять датчик заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы в масле КПП нечему было превратиться в шлаки.

Машина уже установлена ​​на яме (эстакаде). Так что уходи.

Снимите защиту картера.

Ищите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика заливается небольшой объем смазывающей жидкости.

Снять провода с узла.

Выход датчика, дождаться слива масла.

Установите новое устройство.

Долейте масло до требуемого уровня.

Верните провода на место.

Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

Неисправность фонарей заднего хода в «Десятке»: причины и способы устранения. Не горит задний ход

Причин, почему на вашем не горит фонарь заднего хода может быть несколько. Однако, помимо перегоревшей лампочки, которую можно легко заменить, основная причина – неработающий датчик заднего хода. Как устранить неполадки, где находится датчик заднего хода и как его проверить, а при необходимости заменить, пойдет речь в этой публикации.

Где находится датчик заднего хода ВАЗ 2110

Для проверки выключатель света заднего хода совсем не обязательно иметь подъемник или смотровую яму. Как правило, доступ к датчику заднего хода осуществляется через отсек.

Расположение переключателя на картере коробки передач в нижней левой части, если смотреть по направлению движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик заднего хода и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта. Если при этой операции загораются фонари заднего хода, значит, причина именно в неработающем датчике. В том случае, если лампочки в фонарях не горят, необходимо проверить проводку, лампочку или предохранитель на щитке.

Иногда контакты на контактной микросхеме переключателя могут окисляться, в результате чего может не работать датчик заднего хода. Поэтому при диагностике стоит это учитывать, и при необходимости почистить контакты датчика

Схема подключения задних фонарей ВАЗ 2110

Если после диагностики окажется, что датчик заднего хода ВАЗ 2110 исправен, то для поиска проблемы может понадобиться схема подключения приборов заднего освещения.

Как заменить переключатель заднего хода ВАЗ 2110

Если переключатель можно диагностировать из моторного отсека, замену датчика заднего хода проводят на эстакаде или смотровой яме, предварительно сняв нижнюю защиту. В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при демонтаже из отверстия датчика на редукторе начнет вытекать масло. Процедура замены не сложная – находим место, где находится датчик заднего хода, откручиваем его ключом, и устанавливаем на его место новый.

Здравствуйте друзья, рад видеть вас на сайте авторемонта своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (фонарь), сигнализирующую движение задним ходом.

Как работает датчик? После перемещения рукоятки в соответствующее положение включается задняя скорость. При этом вилка питания давит на датчик и замыкает один из его проводов на массу. Результат — загорается лампа заднего хода.

Симптомы и неисправности датчика заднего хода

вы включаете заднюю передачу, но задние фонари не работают. Здесь есть три варианта — отслужила свой срок лампа заднего хода, перегорел предохранитель питания или вышел из строя сам датчик. Но как проверить датчик заднего хода и убедиться, что неисправен именно он?

Выполните несколько простых действий:

1. Снимите предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный блок расположен под приборной панелью.

2. Убедитесь, что лампа не повреждена. Если и к нему претензий нет, то можно переходить непосредственно к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автомобилисты не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и спуститься под нее.

Датчик будет установлен с левой стороны коробки передач (если смотреть в сторону задних колес автомобиля).

Его очень сложно спутать с каким-либо другим узлом, ведь провода подходят только к этому элементу коробки передач. Теперь приступим к тестированию.

Последовательность действий следующая:

• Выбросить терминал из датчика;
• подключить мультиметр к разъемам и установить переключатель на измерение сопротивления;
• перевести ручку переключения передач в положение задней скорости;
• включить зажигание;
• см. показания мультиметра.

Если на дисплее отображается сопротивление 0 Ом и звенит «пищалка», то все в норме. В случае, когда мультиметр показывает бесконечность, то датчик заднего хода ВАЗ 2110 нуждается в замене.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед закручиванием датчика очистите его от грязи и пыли, чтобы при откручивании ничего не попало в масло коробки передач.

1. Машина уже установлена ​​на яме (эстакаде). Итак, мы уходим.
2. Снимите защиту картера.
3. Найдите небольшой контейнер (он понадобится для масла). Как правило, при откручивании датчика выливается небольшое количество смазывающей жидкости.
4. Удалите провода из узла.
5. Открутить датчик, дождаться, пока стечет масло.
6. Установите новое устройство.
7. Долейте масло до необходимого уровня.
8. Верните провода на место.
9. Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

Выйдя однажды вечером из гаража, вы заметите, что ничто не освещает дорогу. Ситуация, прямо скажем, неприятная и заставляет задуматься. Ведь у ВАЗ 2110 задние фонари в нормальном режиме должны гореть. Значит, есть какая-то неисправность, которую нужно найти и устранить. Кто знает, в чем причина, с этим придется разбираться. Если не горят лампы заднего хода ВАЗ 2110, то, по всей вероятности, возможно, что они просто перегорели. Может дело в элементарном выходе из строя предохранителя какого-либо датчика.

Как нетрудно заметить, что при выключении задней передачи на ВАЗ2110 причины могут быть самого разного характера. Но как бы то ни было, все нужно исправлять, а для этого необходимо устранить причину.

Для этого необходимо выполнить следующие действия:

• Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность 7,5 А. Место его расположения — плата заднего фонаря ВАЗ 2110 монтажный блок под приборной панелью.
• Далее нужно убедиться, что лампочки работают. Если выяснится, что с ними проблем нет, нужно проверить датчик заднего хода.

В последнем случае может возникнуть вопрос о его местонахождении. Если смотреть спереди, то машина находится справа. Если рассматривать его в проекции по ходу движения, то он будет в коробке передач, в ее нижней левой части.

Автолюбители дали этому датчику свое имя, назвав его лягушкой. Это не что иное, как обычный переключатель. В редукторе есть отверстие, куда ставится этот датчик. Его рабочая поверхность смотрит внутрь коробки. Снаружи в нормальном положении контакты разомкнуты. При включении задней передачи на рабочую поверхность датчика давит специальный щиток, что приводит к замыканию контактов. Это обеспечивает питание фонарей заднего хода. Датчик отличается от обычного выключателя особой конструкцией. Устройство обладает герметичностью и устойчивостью к значительным механическим нагрузкам.

Проверка работоспособности датчика (лягушек)

Когда все-таки удалось его найти, необходимо проверить состояние его работоспособности:

1. Подключенные к нему провода необходимо отсоединить.
2. К их концам прикреплен тестер. Прибор переключается в режим «сопротивление» и производится измерение.
3. Затем включается передача заднего хода.
4. Зажигание включено.
5. Считываются показания прибора.
Устройство может показать. Это значит, что с ним проблем нет. При наличии других показателей требуется его замена. Это нужно делать не только тогда, когда на ВАЗ 2110 не включена задняя передача, но и когда горят фары и не включена задняя передача.

Алгоритм действий при замене датчика

Поменять не особо сложно, но нужно выполнить следующие шаги:

• Для замены автомобиля нужно поставить его на яму или загнать на эстакаду.
• Если имеется защита двигателя, ее необходимо снять.
• Сначала следует подготовить какую-нибудь емкость для масла, так как в момент откручивания датчика будет вытекать определенная часть масла.
• Затем нужно открутить провода, которые подключены к датчику.
• Старый датчик нужно снять, а на его место поставить новый.
• Масло, вытекшее при замене датчика, необходимо долить в коробку.
• Далее подключаются провода. Предварительно их нужно вытереть насухо, чтобы удалить попавшее на них масло.
• Затем следует завести автомобиль и проверить наличие света от лампочек при включенной передаче заднего хода.

Такие меры являются одним из вариантов устранения проблемы, при которой не горят фонари заднего хода ВАЗ 2110.

Другие причины отказов задних фонарей

Но может случиться и так, что не горит задняя передача на ВАЗ 2110, и датчик тому не причина. Тогда это может быть еда. Его также необходимо проверить. При включении питание не подается, поэтому следует искать обрыв проводки. Проверьте участок соединения предохранителя с датчиком и участок соединения между датчиком и лампой.

При включении задней передачи на автомобиле ВАЗ 2110 одновременно должны загореться белые лампочки.

Их назначение выполнять следующие функции:

1. с горящими лапами, парковаться намного удобнее;
2. горящие лампочки сигнализируют пешеходам о том, что автомобиль собирается выехать задним ходом;
3. Фонари заднего хода используются для предотвращения несчастных случаев.

При возникновении проблемы, при которой не включаются фонари заднего хода, можно попробовать устранить проблему самостоятельно, либо обратиться в автосервис.

Проблема может быть устранена самостоятельно, так как причинами этого обычно являются следующие ситуации:

• Только что перегорела лампочка. Однако его необходимо заменить. Но перед заменой рекомендуется проверить сохранность проводки, чтобы исключить вероятность ситуации, при которой произойдет короткое замыкание.
• Причина может заключаться в том, что на плате лампы нет напряжения.
• Перегорел предохранитель, который установлен для защиты от короткого замыкания. Его просто нужно изменить. Предохранитель не просто перегорает. Значит, причина этого в какой-то проблеме в цепи. Для этого нужно «прозвонить» каждый раздел и определить местонахождение проблемы.
• Контакты могут сгореть. Это приведет к выключению света. В этом случае подгоревшие контакты следует зачистить.
• Возможно повреждение электрического кабеля. Неисправность можно обнаружить при визуальном осмотре или инструментально при использовании мультиметра.
• Если автомобиль длительное время эксплуатируется в условиях повышенной влажности, это может привести к окислению контактов. В результате фонари заднего хода перестают нормально работать.
• Причина может крыться в некорректной работе механизма коробки передач. Именно этот механизм должен привести к включению задних фонарей.
• Неисправность может быть связана с поломкой датчика заднего хода. Не обязательно водить автомобиль на профессиональную диагностику. Вы можете сами проверить его работоспособность. Для этого датчик нужно снять, а концы проводов замкнуть между собой. Если лампочка начала гореть, то проблема в датчике.

Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого сначала нужно демонтировать старые фонари заднего хода. Если лампа просто перегорела, то проблем с ее заменой не возникнет.

Заменить перегоревший предохранитель не составит труда. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже озвучен в рамках данной статьи. Но для его замены потребуется загнать машину на яму или эстакаду. Без этого устранить проблему будет проблематично.

Ознакомившись с данным обзором, читатель теперь имеет представление о том, что может быть причиной отсутствия света фонарей заднего хода. Если позволяют практические навыки, эту задачу можно решить самостоятельно. Тем, кто не знаком с устройством автомобиля и не имеет практических навыков ремонта, рекомендуется обратиться в сервисный центр, где квалифицированные специалисты помогут решить проблему.


Если проблема вызвана перегоревшим предохранителем, то его также потребуется найти в специальном блоке, расположенном под рулем автомобиля, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложная задача — заменить датчик, который перестал реагировать на переключение передач и обеспечить включение света. Для выполнения данной операции вам потребуется:

• загнать автомобиль на эстакаду и поставить на ручник;
• снять защитный кожух;
• место емкости для трансмиссионного масла;
• снимите датчик и отключите его от электрической цепи;
• установите правильный элемент. После этого обязательно нужно проверить уровень масла и долить его, если смазки в редукторе недостаточно;
• последний этап — сборка узла, выполняемая в обратном порядке.

Безопасность эксплуатации автомобиля напрямую зависит от работоспособности фонарей заднего хода. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

Как известно, при неисправности любого из осветительных приборов эксплуатация автомобиля запрещается. И тут есть два варианта: ехать на ближайший СТО и платить там большие деньги, либо попытаться устранить проблему самостоятельно. В этой статье мы разберем причины «зависания» фонаря заднего хода на ВАЗ 2110 и попробуем устранить проблему самостоятельно.

Где находится датчик заднего хода ваз 2110

Одной из основных причин выхода из строя фонарей заднего хода является датчик отвечающий за их включение. В народе ее часто называют «лягушкой». Он расположен с левой стороны коробки передач, если смотреть вдоль автомобиля. Если у вас есть смотровая яма, загоните в нее свой ВАЗ, и вы ее легко найдете.

Расположение датчика на ВАЗ 2110

При желании на ВАЗе его также можно увидеть сверху, из подкапотного пространства, но для этого придется снять воздухоочиститель.

Устройство и принцип работы

Что это за датчик на ВАЗ 2110? По сути, это обычный переключатель, который вкручивается в специальное отверстие коробки передач. При этом рабочая поверхность выключателя оказывается в самой коробке, а нормально разомкнутые контакты снаружи. При включении задней передачи на рабочую часть датчика давит специально предусмотренный шток, и он срабатывает — контакты замыкаются.

Контакты, в свою очередь, подают питание на фонари заднего хода. Единственным отличием этого датчика от обычного выключателя является особая конструкция. Он герметичен и выдерживает достаточно большие механические нагрузки и температуры. Он крепится к редуктору с помощью резьбы и вкручивается гаечным ключом.




Датчик внешнего вида на ВАЗ 2110

Устранение неисправности

Как я уже говорил выше, фары могут не гореть при поломке датчика заднего хода. Но есть и другие неисправности, вызывающие тот же эффект, и встречаются они не реже, чем выход из строя датчика. Их список:

• перегорела лампа заднего хода;
• оборваны провода питания фар;
• контактная площадка окислена;
• предохранители вышли из строя;
• на плате лампы нет заземления.

Теперь приступим к устранению неполадок, и начнем с причин, которые проще всего диагностировать. Но прежде чем мы начнем, давайте немного отвлечемся и взглянем на электрическую схему осветительных приборов ВАЗ 2110. Нам это пригодится.




Схема электрооборудования осветительных приборов автомобиля ВАЗ 2110

В данной схеме нас интересуют следующие позиции:

• 4 — замок зажигания;
• 2 — блок монтажный;
• 10 — датчик (выключатель) заднего хода;
• 13 — фонари заднего хода.

Как это работает? Включаешь зажигание ВАЗ, и питание от аккумулятора или генератора поступает на монтажный блок (блок Ш2, контакт 16). В этом блоке нас интересует предохранитель F19, через который запитаны фонари заднего хода. Пройдя предохранитель, напряжение уходит с монтажного блока через контакт 17 блока Ш4. Затем он идет к датчику заднего хода и через него питает обе фары (зеленый провод). Второй контакт ламп подключается к кузову автомобиля ВАЗ, который является минусовым проводом. Как видите, схема очень простая, но знать ее нужно. Теперь можно приступать к устранению неполадок.

Датчик заднего хода

Для проверки достаточно смотрового отверстия и обычной скрепки или куска проволоки. Если нет отверстия, то, как я уже говорил выше, все можно сделать сверху, через бленду. Правда, для этого придется снять воздухоочиститель.




На ВАЗ 2110 к датчику заднего хода (обозначен стрелкой) можно добраться и через моторный отсек

Датчик заднего хода найти, напомню, что на ВАЗ 2110 он расположен с левой стороны от силового агрегата взлет, если стоять по ходу движения автомобиля. Вытащите из него разъем (колодку) с двумя проводами. Для этого достаточно потянуть за корпус разъема.




Снятие проводов с датчика заднего хода на ВАЗ 2110

В некоторых случаях, чтобы добраться до датчика заднего хода, необходимо снять защитный кожух снизу, закрывающий коробку передач.

Теперь ваша задача замкнуть контакты на блоке, который вы только что вытащили (загляните в него и вы увидите эти контакты). Это можно сделать канцелярской скрепкой или куском зачищенной проволоки. Фонари заднего хода горят? Это значит, что датчик неисправен, и можно приступать к замене, которую я описал в прошлом разделе (Пошаговая инструкция замены датчика на ВАЗ 2110). Если свет все еще не работает, тогда мы продолжим поиски.

Предохранитель

Итак, нас интересует F19предохранитель, расположенный в монтажном блоке. Сам монтажный блок на ВАЗ 2110 находится под рулевой колонкой слева.




Расположение монтажного блока на ВАЗ 2110

Снять блок и найти предохранитель F19. Если предохранители на вашем монтажном блоке не маркированы или отмечены непонятными пиктограммами, то ориентируйтесь на фото, которое я привожу ниже.




Нумерация предохранителей в монтажном блоке ВАЗ 2110

Вытащите F19 из держателя и посмотрите на лампочку: если предохранитель перегорел, то это видно невооруженным глазом.




Хорошо видна перегоревшая перемычка — перегорел предохранитель

Если на глаз все в порядке, не поленитесь прозвонить тестером, чтобы после недели поиска неисправности во всех возможных местах, то она не будет мучительно больно за потраченное время. Так предохранитель целый? Вы можете перейти к следующему пункту. Если он сгорел, то придерживайтесь его.

Многие владельцы автомобилей ВАЗ в таких случаях просто вставляют исправный вместо сгоревшего и, как правило, получают другой сгоревший. Если у вас много лишних предохранителей на 10А, можете поэкспериментировать. Но лучше немного подумать, почему так произошло.

Перегоревший предохранитель является причиной неисправности только в одном случае: он неисправен. Тогда простая замена сгоревшего на новый пройдет успешно, и все заработает. Но может оказаться (и чаще всего так и бывает), что перегоревший предохранитель не причина, а следствие неисправности. Возникла цепь перегрузки по току, за которую он отвечает, и устройство, спасающее эту цепь, сгорело. Почему может возникнуть перегрузка на ВАЗ 2110? Несколько причин:

1. Фонари заднего хода ВАЗ 2110 оснащены лампами большей мощности, чем это предусмотрено конструкцией ВАЗ.
2. Произошло короткое замыкание в цепи питания фонарей заднего хода (см. электрическую схему выше) на кузов автомобиля.

Если доподлинно известно, что в фонарях заднего хода на вашем ВАЗе установлены более мощные лампы (часто это делается для облегчения парковки в темное время суток), то вполне возможно, хотя и не обязательно, что проблема именно в этом. Если вы очень плохо разбираетесь в электрике, то, конечно, спросите, почему предохранитель сгорел не сразу после установки мощных ламп, а, скажем, через месяц. Здесь нет ничего странного. Обычно номинал предохранителя выбирают на 20-30% выше номинального тока.

Поставив несколько более мощных ламп, вы увеличили потребляемый ток, но не настолько, чтобы выйти за этот порог. Взрыватель «держал», но работал на пределе своих возможностей. Малейший скачок напряжения в бортовой сети (скажем, плохой контакт на клемме аккумулятора) — и у предохранителя кончилось терпение, он сгорел. И мгновенно он выйдет из строя, только если поставить очень мощные лампы.

Если вы знаете, что на вашем ВАЗе стоят более мощные лампы в фонарях заднего хода, можно попробовать рискнуть и поставить новый предохранитель того же номинала, что и был. Все, чем грозит такой эксперимент, — это потеря запала.

Если эксперимент прошел успешно, то просто замените экспериментальный предохранитель на другой с номиналом на 50% выше стандартного. В этом случае можно считать, что проблема решена.

Если новый сразу сгорел, то проблема в коротком замыкании. Это могло произойти, когда провода питания перетерлись и замкнули на корпус. Эту цепь будем искать методом исключения, используя тестер в режиме измерения сопротивления.

Тестер в режиме измерения сопротивления

В первую очередь выключите зажигание и снимите плюсовую клемму с аккумулятора ВАЗ. Выключите передачу, установив рычаг переключения передач в нейтральное положение. Подсоедините один щуп тестера к выводу 17 колодки Ш4 монтажного блока, а второй подключите к кузову автомобиля. Вы можете найти колодки на противоположной от предохранителей стороне монтажного блока. Все они, как и их клеммы, промаркированы.




Колодки в ВАЗ 2110 расположены с обратной стороны монтажного блока

Если прибор показал «0» (низкое сопротивление), то проблема в проводе, соединяющем монтажный блок ВАЗ с датчиком заднего хода. Осмотрите этот провод (он может быть в жгуте, но имеет свой цвет) по всей длине, найдите замыкание и устраните его.

Если прибор показывает «бесконечность», то с цепью до датчика заднего хода все в порядке, идем дальше. Включите передачу заднего хода и повторите измерение. Теперь сопротивление цепи должно падать (к ней подключены фонари заднего хода), но все равно, со штатными лампами для ВАЗ 2110 оно не должно быть ниже 2-3 Ом. Если сопротивление ниже, ищите короткое замыкание в проводах от датчика заднего хода к фарам (зеленый провод на схеме выше).

Если сопротивление измерить невозможно (прибор показывает «бесконечность»), то проблема либо в лампах, либо в плохом контакте соединительных колодок, либо в обрыве провода питания. Установите новый предохранитель взамен перегоревшего и переходите к следующему пункту диагностики.

Сопротивление в норме (несколько Ом)? Можно поставить новый предохранитель взамен сгоревшего того же номинала и на этом закончить — проблема была в неисправном приборе.

Лампа перегорела

В ВАЗ 2110 два фонаря заднего хода, значит две лампы. Вряд ли сгорело сразу два, и больше ничего из светотехники не сгорело, но бывает. Проверим лампы. Для этого, увы, придется немного «бомбить» свой ВАЗ, так как добраться до фонарей заднего хода можно, только разобрав блоки задних фонарей.

Откройте багажник и опорожните его, если необходимо. Снимите кожух и открутите пластиковую защитную крышку. Осталось снять заднюю панель, и вы получите доступ к фарам и плате управления.




Вскрыты блоки фонарей на ВАЗ 2110: доступ к лампам и блоку питания открыт

Вооружитесь тестером и прозвоните фонари заднего хода. Если они неисправны, замените их, и, скорее всего, вопрос можно будет закрыть. Если лампы рабочие, то проблема в другом. Поставьте лампы на место, но вазовские фары пока не собирайте: возможно, в них еще придется лезть.

Контакты в колодках

Следующая возможная причина неисправности: окислились контакты в одном из блоков питания фонарей заднего хода. Всего таких блоков 5, я их отметил синими стрелками.




Колодки, отвечающие за работу фонарей заднего хода в ВАЗ 2110

Каждую из этих колодок необходимо отсоединить, осмотреть и при необходимости почистить. При этом слегка потяните за входящие в них провода — любой из них мог запросто сгнить и повиснуть на одной изоляции, производя впечатление исправной. До сих пор не работает? Оставался последний вариант: обрыв провода, питающего фонари заднего хода.

Обрыв световых проводов

Всего три провода, которые могут оборваться (перетереться, перегореть и т.д.):

1. От монтажного блока (клемма 17 колодки Ш4) к датчику заднего хода.
2. От датчика заднего хода к каждой фаре.
3. От ламп к кузову автомобиля ВАЗ (отсутствует «масса» на плате ламп)

Снова выключите зажигание, снимите клемму с аккумулятора и, вооружившись куском длинного провода и тестером, прозвоните их все. Тот, который не звенит, естественно, придется визуально осмотреть, чтобы найти место повреждения. Если поврежденный провод не подлежит ремонту, то, как вариант, можно протянуть новый по тому же жгуту, а старый отсоединить и просто оставить на своем месте.

Для этих целей используйте специальный автомобильный провод с усиленной износостойкой изоляцией и сечением жилы не менее 1,5 кв. мм.




Автомобильный провод ПГВА сечением 1,5 идеально подходит для фар ВАЗ

Как заменить датчик заднего хода на ВАЗ — пошаговая инструкция

Если вы читаете этот раздел, то похоже на ваш датчик, или скорее, реверсивный переключатель сработал. Если вы уже купили новый, то можно приступать к замене. Эта работа несложная и под силу каждому, кто умеет держать гаечный ключ одной рукой. Для замены выключателя вам понадобится:

1. Новый датчик с новым уплотнительным кольцом (в комплекте).
2. Небольшая вместимость.
3. Гаечный ключ.

Загнать ВАЗ на эстакаду или смотровую яму и поставить на ручной тормоз, переведя рычаг переключения передач в нейтральное положение. Снимите защитный кожух, закрывающий редуктор, если он есть. Найдите датчик заднего хода и отключите его.




Отключение датчика заднего хода на ВАЗ 2110

Подставьте под датчик пустую емкость — в нее будет стекать трансмиссионное масло при замене датчика. Подготовьте новый датчик и убедитесь, что на нем установлено новое уплотнительное кольцо.




В комплекте с датчиком на ВАЗ 2110 должно быть уплотнительное кольцо

Важно! Уплотнительное кольцо является одноразовым и не может быть использовано повторно. Если кольцо не было в комплекте с датчиком, то с нашим уровнем приватности и вашей возможной невнимательностью, возможно, придется покупать его отдельно.

Возьмите гаечный ключ, открутите старый датчик и быстро вручную вкрутите новый. Чем быстрее вы это сделаете, тем меньше трансмиссионного масла успеет вытечь из коробки. Затяните новый датчик ключом с усилием, но без фанатизма.




Замена датчика заднего хода на ВАЗ 2110

Установить разъем с проводами питания на новый датчик и установить на место защитный кожух. Обязательно проверьте уровень трансмиссионного масла в коробке (не путайте его с моторным маслом в картере!) и при необходимости долейте.

Важно! Не используйте масло, вытекшее при замене! Стекая по грязной внешней поверхности КПП, она пришла в негодность!

Осталось запустить двигатель ВАЗ и включить заднюю передачу, должны гореть фонари заднего хода.

Если вы внимательно прочитаете эту статью, то, уверен, вы обязательно найдете и устраните причину «залипания» фонарей заднего хода на ВАЗ 2110 самостоятельно и без лишних затрат на услуги СТО специалист.

Бортовая система управления ВАЗ 2110 и ее назначение

Бортовая система управления ВАЗ 2110 представлена ​​несколькими датчиками и сигнализаторами, помогающими устранить недостатки в работе системы автомобиля. В один момент они могут перестать быть нужными, а в другой могут спасти от неожиданных поломок или даже спасти человеку жизнь.
Необходимо постоянно контролировать их исправность. Чтобы блок бортовой индикации системы управления ВАЗ 2110 всегда оставался в рабочем состоянии, необходимо знать объем данных датчика.


Все о бортовой системе

Ниже приведен список датчиков, имеющихся в системе автомобиля ВАЗ 2110?

• Сигнализация низкого уровня масла в картере.
• Сигнализатор уровня жидкости в системе стеклоочистителей (см.).
• Аварийный сигнал о недостаточном количестве охлаждающей жидкости.
• Тревога открытой двери.
• Сигнализация при неисправности стоп-сигналов и габаритных огней.
• Предупреждение об износе передних тормозных колодок.
• Сигнал непристегнутого ремня.

Каждый из этих сигналов тревоги имеет несколько режимов работы:

• Выкл.
• Режим ожидания.
• Контроль перед отъездом.
• Режим управления базовыми параметрами.

Выкл.

Выключенное состояние бортовой системы управления возникает, когда ключ зажигания не находится в замочной скважине.

Режим ожидания

Дежурный режим имеет место, когда ключ зажигания только вставлен в гнездо, но не активирован.

Проверка перед отъездом

Если дверь открыта в этом положении, будет активирована сигнализация открытия двери. В этом случае необходимо либо закрыть дверь, либо повернуть ключ зажигания и запустить двигатель автомобиля.
Именно в этот момент происходит переход на предрейсовое управление.

Основной режим

На последнем уровне управления основными параметрами может быть активирована сигнализация:

• Сигнализация отклонения параметра от номинального значения.
• Вместе со световым сигналом может подаваться звуковой сигнал, который уведомит водителя о неисправности в течение 3 секунд.
• Если в тот же момент происходит еще один сбой, система начинает работать в приоритетном режиме, который отдается проблеме более важной. В этот момент происходит постоянная подсветка менее важной поломки.

Поиск и устранение неисправностей

Для устранения неисправностей, обозначенных аварийным сигналом, необходимо принять важные меры по его устранению:

• Если включена сигнализация нехватки масла, долейте масло в картер двигателя.
• Аварийный сигнал системы омывателя – долить омывающую жидкость.
• Аварийный сигнал — доведение уровня охлаждающей жидкости до нормы.
• Сигнализация открытых дверей — закройте двери или выньте ключ из замка зажигания.
• Неисправность стоп-сигналов и габаритных огней — устраните неисправность этих систем.
• Отсутствие тормозных колодок — устранить поломку.
• Ременная сигнализация — пристегните ремни в нужном положении.

Все эти индикаторы сигнализации размещены в специальном месте и называются блоком индикации бортовой системы на ВАЗ 2110. В момент срабатывания они издают как световой сигнал, так и звуковой сигнал.
Есть два датчика, которые постоянно работают при работающем двигателе. Это датчик износа тормозных колодок.
При их неисправности бортовая система управления, а точнее блок индикации бортовых систем ваз 2110 не покажет достоверный результат. Необходимо постоянно контролировать работу этих датчиков.

Ремонт системы управления

Для ремонта этой системы управления необходимо сделать следующее:

• В первую очередь нужно снять «минусовую» клемму с аккумулятора.

Примечание: Для удобства доступа к системе управления действия происходят в салоне, так как именно здесь находится блок индикации бортовой системы управления ВАЗ 2110.

• Отверткой слегка подденьте часы в машине.
• Сняв их с разъема, необходимо отсоединить крепление провода.
• Часы отложены.
• Блок индикации бортовой системы управления удален через свободное место от часов.
• Отсоедините все крепления проводов.

После выполнения данной работы необходимо отремонтировать данный узел или заменить его новым. Эту работу лучше доверить специалистам, если водитель не имеет навыков работы с электронным оборудованием.
Возможно, вам придется купить этот блок. Его стоимость может колебаться, но цена останется в пределах 1000 российских рублей.
После отключения этой системы и выполнения ремонта/замены необходимо установить все детали на прежние места в обратном порядке. Одной из проблем может быть отсоединившийся или перегоревший электрический провод.
В этом случае необходимо анализировать сигнал, полученный от датчиков на всем протяжении провода, с помощью специальных устройств. Такую диагностику необходимо проводить осторожно.
В любом случае вышеперечисленные работы Вы можете провести самостоятельно. Для этого рекомендуется посмотреть соответствующее видео замены и использовать фото в качестве наглядного пособия.
Своими руками нужно все делать аккуратно, как того требует инструкция, и тогда все получится хорошо. А зачем платить спецам лишние деньги, если все и так получается?

Приборная панель ваз 2110 обозначение лампочек. Основные обозначения значков на панели приборов ВАЗ

Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического индикатора в комбинацию приборов ВДО ВАЗ 2110-12, в строке «Комментарий» укажите модель Вашего автомобиля, год выпуска, с одним или двумя окнами, ВДО производитель , Аккаунтмаш или АВТОПРИБОР.

Основным ориентиром управления автомобилем ВАЗ 2110 является приборная панель. Рабочая комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным одометром информирует водителя обо всех основных характеристиках приборов, позволяет оптимизировать управление. Включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим дисплеем, тахометр, указатель уровня топлива, датчик температуры, 12 контрольных ламп и 6 ламп освещения шкалы.

Щитки приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя ЖКИ жидкокристаллическими индикаторами (окнами). Правое «окошко» отображает общий и суточный пробег автомобиля, левое (если есть) показывает время и температуру за бортом (если подключен датчик температуры).

Ведущая роль вождения отводится спидометру, контролирующему скорость. Удаление спидометра приведет к сбросу всех данных на плате.

В автомобиле ВАЗ 2110 с новой комбинацией приборов 2110-3801010 устанавливается спидометр с электронным одометром, который имеет два типа счетчиков (одометров):

Первый показывает общее пройденное расстояние;

Второй показывает путь, пройденный за день.

Для анализа расхода топлива, пройденного за сутки расстояния и расчета среднего, а также определения необходимости ремонта автомобиля можно полностью обнулить результаты второго счетчика. Водитель может ежедневно обнулять спидометр и сравнивать результаты работы узлов.

Для сброса значений на плате используйте соответствующую кнопку. Сбросить счетчик можно только после полной остановки, при работе узлов машины этого делать нельзя. Если кнопка не сбрасывает цифры, то ее нужно заменить.

С 2004 года Существует 3 вида наиболее распространенных взаимозаменяемых электронных комбинаций приборов:

1. VDO — производится по лицензии немецкой фирмы, принадлежащей концерну SIEMENS. (автомобильный состав)

Панель ВДО с одним окном Артикул: 2110-3801010-02

Панель ВДО с двумя окнами Артикул: 2110-3801010-08

2. Курский завод электронных приборов ОАО «ЧЕТМАШ» (Курская комбинация)

Панель Щеотмаш с одним окном Артикул: 2110-3801010-05

Панель Щеотмаш с двумя окнами Артикул: 2110-3801010-06

3. Владимирский завод «АВТОПРИБОР»

Панель «АВТОПРИБОР» с одним окном Артикул: 2110-3801010-04

На ВДО и Аккаунтмаш панели с двумя окнами , используется внешний датчик температуры VDO, который крепится под бампером. На панелях с одним окном не используется. Для панелей с механическим одометром на этот контакт поступает сигнал от клеммы «W» датчика уровня топлива (ДУТ).

Панель приборов 2110-3801010 (ВАЗ 2110) надежно крепится к задней части корпуса панели и все устройства работают исправно. В случае неверных показаний одного из приборов следует провести ремонт или замену деталей.

Замену жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца можно произвести самостоятельно, без обращения в специализированные сервисные центры.

Другие артикулы товара и его аналоги в каталогах: 211003801010 ЖК ВДО.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

Любая поломка — это не конец света, а вполне решаемая проблема!

Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца на автомобиле десятого семейства ВАЗ.

С интернет магазином АвтоАзбука затраты на ремонт будут минимальными.

Просто СРАВНИТЕ и УБЕДИТЕСЬ!!!

На начальном этапе переделки собственного автомобиля большое внимание следует уделить тюнингу панели ВАЗ 2110. Многие владельцы «десяток» придерживаются позиции, что их автомобиль не должен отставать от современных веяний моды в мире четырехколесных скоростных «железных коней».

Безусловно, каждому хочется, чтобы его автомобиль, несмотря на определенный износ и уже достаточно богатую историю марки ВАЗ 2110, выглядел красиво, «чувствовал себя» мощным и обеспечивал высокий комфорт внутри салона для всех пассажиров. В процессе движения на транспортном средстве многие пассажиры обращают внимание на приборы.

Безусловно, их всегда больше будут интересовать оригинальные устройства с эксклюзивными дизайнерскими решениями, которые буквально поражают и восхищают. Тюнинг следует начинать с поиска панелей. Для установки такой детали придется применить собственные навыки и сноровку, если вы не хотите отдавать свои кровные в различные автосалоны.

При этом данная работа не требует использования специальных инструментов. Достаточно будет плоскогубцев и крестовой отвертки.

Как создать новый дизайн панели приборов ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что необходимо сделать – это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ также можно найти в руководстве по ремонту и обслуживанию автомобиля. Но основные шаги следует напомнить:

• Сначала нужно отсоединить клеммы аккумулятора. Рулевое колесо следует опустить в нижнее положение.
• необходимо открутить винты крепления облицовки панели.
• затем отсоединяем разъем слева, в данной ситуации речь идет о автоматическом выключателе для уличного освежения. Затем с помощью пассатижей следует разогнуть крепления комбинации приборов.
• Далее удаляем. Некоторые модели крепятся винтами М5. В конце нужно отсоединить разъемы.

После этого можно установить новую панель в обратном порядке. Это всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов




Сегодня мода менять подсветку приборной панели набирает фантастические обороты. Почти везде автомобили имеют неоновую подсветку или внутреннюю светодиодную подсветку. Однако все эти новшества — дорогое удовольствие, которое не каждому по карману. В противном случае ситуация с заменой заводской подсветки на разноцветную.

Конечно можно использовать готовые варианты тюнинга, но это будет стоить дорого. Лучше всего делать это вручную. В этой ситуации главное иметь необходимые материалы и терпение. Сначала придется разобрать «приборку». Защитное стекло нужно снять. Далее убираем стрелки. Для этого нужно использовать отвертку и твердый картон.

Его нужно поместить под стрелку, а потом поддеть отверткой. Затем аккуратно и медленно поднимите его наверх. Далее снимаем подложку. Для этого вам понадобится канцелярский нож. Его нужно вставить между панелью и основанием и по кругу прорезать слой герметика. Затем снимаем подложку. Разбираем панель и начинаем.




1. С помощью канцелярского ножа снимите фильтрующий слой. Светофильтр представляет собой цветной слой краски. Наносится с обратной стороны подложки и придает цветную подсветку цифрам спидометра и остальным. Чтобы полностью избавиться от фильтра, можно использовать ацетон или другую жидкость, содержащую спирт.




2. Далее меняем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого потребуется демонтировать экран одометра, а затем снять синюю пленку и снять подсветку. Его следует заменить многоцветным универсальным светодиодом. Он может менять цвета. Прикрепляем светодиод к штатному держателю лампы. Установите экран одометра на место.

3. Теперь можно переходить к полной замене подсветки. Крепим светодиоды к рамке «приборки». Такие светодиоды можно купить в комплекте с переключателем цвета. Устанавливаем их на место и крепим к штатным контактам подсветки приборки.




4. Продолжайте. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку. Для этого снимите со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Как только стрелка станет чистой, ее можно покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, так как этот цвет передает цветовую гамму светодиодов.

5. Перед последним шагом необходимо зафиксировать переключатель цвета светодиода на панели. Такой переключатель можно установить, например, в правом нижнем углу «приборки». После этого можно устанавливать все на место. Подложка устанавливается в первую очередь. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставьте защитное стекло. После этого любуемся результатом.








Как красиво подсветить кнопки на панели ваз 2110




При тюнинге панели представленного автомобиля, кроме всего прочего, можно еще и красиво подсветить кнопки «приборки». Возьмем, к примеру, кнопку включения. Сначала придется его разобрать и разобрать. Для этого нужно потянуть в разные стороны его подвижную часть и корпус.

После вытягивания кнопки открывается доступ к лампе накаливания. Если хотите, можете вынуть. Если вы не можете вытащить лампочку, то идите дальше. С помощью отвертки или ножа подденьте защелки с обеих сторон. Перед нами появится механизм переключения. Здесь нам понадобится черная скоба. Поддев его, мы спокойно раскидаем весь механизм.

Теперь мы можем легко снять лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. При этом надо учитывать, что плюс — это контакт №6, а минус — №7. Полярность можно узнать, посмотрев на заднюю часть корпуса. Сюда вставляется блок с проводами. Далее проверяем как работает подсветка. Если все в порядке, переходите к следующей части.




Избавьтесь от зеленого светофильтра. Его можно сверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию. В итоге снимаем светофильтр с конструкции и проверяем его работоспособность.

Следует отметить, что почти все кнопки при желании можно модифицировать таким образом. Исключение составляет только положение минусового и плюсового контактов, их надо смотреть по схеме подключения. Если схемы нет, ее фото можно легко найти в Интернете. Минусовой контакт обычно обозначается черным проводом, плюсовой — любого цвета.

Чаще всего белого цвета. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, тогда не будет путаницы в процессе сборки. Процесс сборки необходимо производить в обратном порядке.




Установка твитеров в панель приборов ВАЗ 2110




Красиво дополнить панель можно установкой твитера (пищалки). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло предотвращает сверление под прямым углом. Но без дрели не обойтись, так как под пластиковой оболочкой находится металлическая полоска. В этой ситуации бумагу следует сделать наподобие шаблона или трафарета.

С помощью ножа можно снять мягкую часть панели (снаружи- пластик, изнутри — поролон). Затем берем дрель и просверливаем ранее отмеченный участок. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки на дрели.

Бурить нужно на расстоянии от приборов и датчиков. Следует учитывать, что под металлическую планку могут попасться провода или скобы. Устанавливаемый элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от пищалки можно зацепить по краям воздуховодов.

Этот твитер является важным компонентом, если в автомобиль будет встроена акустическая система. Без такой детали звук и громкость звука не будут полными.




Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Кроме того, иногда отслаивается и его уголок. «Приборка» этой машинки состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание винтов, притягивающих верхнюю накладку, либо через то, что его мягкая часть отошла от металлической части верхней накладки.

В первом варианте нужно снять панель, так как иначе не получится затянуть верхнюю обшивку. Если отошла только мягкая часть, то решений может быть несколько. Можно приклеить, но крепко держаться не будет, на пластиковом дефлекторе воздуха. Другой вариант – замаскировать щель, которая образуется при отклеивании угла панели.

Вы, без сомнения, можете закрыть щель проволокой. Вставляется внутрь с помощью отвертки. Вместо проволоки можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте пенопласт. Кожа благодаря пене будет прилипать именно к металлическому корпусу, но предварительно ее нужно очистить и обезжирить.

Затем наносим пену внутрь, с помощью мокрой тряпки удаляем излишки пены. Прижимаем уголки скрепками. Пену сразу снимать не нужно. Следует подождать, пока он высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена лопается, но на самом деле углы панели не вылезут наружу.

Теперь можно приступить к ремонту трещины на панели. Для этого либо воспользуйтесь пластиковым ремонтным инструментом, либо перетяните накладку материалом. Что касается первого варианта, то он самый простой, так как при ремонте не нужно снимать облицовку. Убрать трещину можно с помощью специальной эпоксидной смолы.

Cosmophen и холодная сварка также подходят для использования. Чтобы трещина не выделялась, приборную панель следует перекрасить. Во втором способе при перетяжке этой автомобильной детали используется кожа или кожзаменитель. Во-первых, трещину необходимо залатать. Если проблема в уголке отклеившейся панели, то починить ее не составит труда.

Если треснула «приборка», то полностью скрыть трещину и при этом не убрать ее очень сложно. Если дело касалось ремонта, то лучше сразу заменить на евровагонку. можно посмотреть в деталях как паять пластик.

Стильная и современная накладка

Скучная стандартная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером, стоит больших денег, я не хочу. Что делать в такой ситуации? Есть отличный вариант, который позволит сделать экономичный тюнинг своими руками. Один из самых простых способов- покупка вагонки.

Их без проблем можно найти в интернет-магазинах (фото, представленные там, дают общее представление о таких деталях). Для его установки нужно снять «приборку» и аккуратно вытащить стрелки. При установке стрелок на место следует следить, чтобы ничто не мешало их движению. В противном случае придется снова все разбирать.

Если к этому варианту тюнинга добавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как самостоятельно качественно сделать шумоизоляцию панели ВАЗ 2110

Не секрет, что на ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискрип», а Битопласт выступит в роли шумопоглотителя.

Моделирование следует использовать в местах соприкосновения частей панели. Все отверстия от болтов необходимо закрыть моделинином, чтобы исключить потерю притока воздуха из печки. Тыльную сторону торпедо необходимо оклеить битопластом.

Остальное можно вклеить внутрь. Подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последней нужно уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует обклеить моделином. Следует учесть, что битопласт при посадке сминается и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие различных раздражающих скрипов в машине. Комфорт в салоне, возникающий после шумоизоляции панели, вызывает только приятные ощущения.

В контакте с

одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Комбинация приборов объединяет приборы управления: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, указатели уровня топлива и контрольные лампы. Сигнальные лампы с красным светофильтром запрещают дальнейшее движение.

На некоторых автомобилях может быть установлена ​​электронная комбинация приборов. Отличается только системой управления и принципом работы приборов (стрелки спидометра и тахометра приводятся в движение шаговыми двигателями, при отключении аккумулятора сбрасывается суточный пробег автомобиля и т.д.). В электронной комбинации приборов допускается только замена ламп; при других неисправностях заменяется вся комбинация приборов.

Схема подключения устройств управления (вид сзади)

1 – контрольная лампа резерва топлива 2 – лампы освещения комбинации приборов 3 – контрольная лампа правого поворота 4 – контрольная лампа левого поворота 5 – указатель температуры охлаждающей жидкости 6 – контрольная лампа наружного освещения 7 — контрольная лампа давления масла 8 — контрольная лампа стояночного тормоза	9 — контрольная лампа заряда аккумуляторной батареи 10 — тахометр 11 — контрольная лампа «Check engine» 12 — спидометр 13 — контрольная лампа уровня тормозной жидкости 14 – контрольная лампа охранной сигнализации 15 – контрольная лампа дальнего света фар 16 – указатель уровня топлива

Проверка приборов управления и их датчиков

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку блока цилиндров. Датчик имеет термистор (резистор, который меняет свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка постоянно находится в начале шкалы, при включенном зажигании отсоединить провод от датчика и соединить его с массой.

Если стрелка отклоняется, датчик неисправен. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее проводов, включите зажигание и соедините левый вывод указателя температуры, подключенный к штекеру 5 белой колодки комбинации приборов, с массой. Отклонение стрелки укажет на неисправность цепи «датчик-указатель». Если стрелка не отклоняется, указатель или цепь его питания неисправны.

Если указатель постоянно находится в красной зоне, при включенном зажигании отсоединить провод от датчика. Если стрелка отклонилась к началу шкалы, датчик неисправен, если нет, то провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и подключив его штекер 1 к «массе», а штекер 10 к «+» аккумуляторной батареи. При этом исправный указатель (при включенном зажигании) должен иметь стрелку в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь сигнальной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в датчике бака, Ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление стрелки датчика, (при напряжении бортовой сети 13–14 В) в начале шкалы 285–335 в середине шкалы 100–135 в конец шкалы 7–25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоединить розовый провод от датчика и соединить его с массой. Если стрелка отклоняется, датчик или цепь, соединяющая его с массой, неисправна. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее проводов, включите зажигание и подключите к массе правый вывод индикатора, подключенный к штекеру 10 красного блока комбинации приборов. Отклонение стрелки укажет на неисправность цепи «датчик-указатель». Если стрелка не отклоняется, указатель или цепь его питания неисправны.

Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы, датчик неисправен, если нет, то провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. При этом для исправного указателя стрелка (при включенном зажигании) должна находиться на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления. Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик формирует прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний уровень — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути автомобиля.

При выходе из строя контрольных приборов или датчиков производится их замена.

Блок индикации бортовой системы мониторинга

Блок индикации устанавливается в консоли панели приборов и обеспечивает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправных наружных фонарях или их цепях, износе передних тормозных колодок, недостаточном уровне : моторное масло, охлаждающая жидкость, омывающая жидкость. Блок также включает и выключает (с задержкой) внутреннее освещение при открытии любой двери. Прибор выключается, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие двери водителя прерывистым звуковым сигналом (зуммером) в течение 8±2 с, что означает «забытый ключ в замке зажигания». Сигнализация отключается при закрытии двери, извлечении ключа или повороте из положения «0».

После поворота ключа в положение «Зажигание» блок переходит в тестовый режим. При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться, что они работают. При этом поступают сигналы от датчиков уровня (ОЖ, омывающей жидкости и моторного масла).

Если какой-либо датчик показывает недостаточный уровень, по окончании проверки начинает мигать соответствующий индикатор и звучит зуммер в течение 8±2 с. После этого индикатор горит непрерывно, пока ключ зажигания не будет повернут в положение «0».

После запуска двигателя датчики уровня не опрашиваются. Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля исправности ламп (габаритных огней и стоп-сигналов) и концевых выключателей дверей. При возникновении неисправности «Износ тормозных колодок», «Перегорание лампы» или «Дверца не закрыта» раздается звуковой сигнал и мигает соответствующий индикатор. Через 8 ± 2 с он загорается постоянным светом и зуммер выключается. После закрытия двери индикатор гаснет, при других неисправностях продолжает гореть до поворота ключа в положение «0».

Датчик уровня охлаждающей (и омывающей) жидкости состоит из запаянной снизу пластиковой трубки с герконом внутри и поплавком с магнитом, надетым на трубку. Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и омывающей жидкости имеют двухконтактный блок, датчик уровня масла — одноконтактный (второй контакт — масса автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в колодке переднего тормоза и соединяется с проводкой автомобиля одноконтактным разъемом. Датчики продаются в комплекте с колодками; при их замене датчик устанавливается на внутреннюю колодку.

Бортовой компьютер

На некоторых автомобилях вместо часов на панели приборов может быть установлен маршрутный компьютер, который показывает время с начала поездки, расход топлива, среднюю скорость, расчетный пробег на остатке топлива и температура воздуха снаружи автомобиля. Кроме того, он может работать как будильник.

Снятие комбинации приборов

… и отсоедините разъемы выключателей заднего противотуманного фонаря и обогрева заднего стекла.

Вводная информация

• Содержание


  Ежедневные проверки
  Руководство пользователя
  Предупреждения и правила технологии
  Основные инструменты, измерение двигателя
  и ее системы
  Трансмиссия
  CHASSIS
  Кличное управление
  .
  Система вентиляции и отопления салона
  Области применения
  Коды неисправностей
  Электрические схемы

• Введение

  ВВЕДЕНИЕ

  В 1996 году началось производство нового семейства. переднеприводные автомобили ВАЗ-2110. Примечательно, что это единственное семейство автомобилей ВАЗ, которое не получило названия, а потому продается под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — ВА3-21123). Кроме того, есть различные мелкосерийные варианты, например, удлиненный ВАЗ-21108 Премьер или ВАЗ-21104М — седан с другими крыльями, капотом, бамперами, оригинальной обивкой дверей.

  Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном экстерьера и интерьера. Для изготовления деталей кузова, наиболее подверженных коррозии, используется оцинкованный металл, а в кузов вклеиваются несъемные окна (ветровое, заднее и боковые).
  Даже у седанов багажное отделение очень вместительное для своего класса, а у хэтчбеков и универсалов, в которых можно сложить спинки задних сидений, можно даже послужить для перевозки довольно крупного груза, например, холодильника.

  Изначально на Десятку устанавливались только короткоходные карбюраторные 1,5-литровые двигатели ВА3-21083 мощностью 69 л.с. с., но довольно скоро этот силовой агрегат уступил место моторам нового поколения с многоточечным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 литра могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тягово-экономических качествах.
  Данное руководство распространяется на шестнадцатиклапанные двигатели ВАЗ-2112 (1,5 л) и ВАЗ-21124 (1,6 л), устанавливаемые в настоящее время на все модели семейства с электронным управлением Bosch, January или GM, однако приведенное описание также полностью применимо для ремонта восьмиклапанных двигателей, установленных ранее.
  Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
  В базовой комплектации автомобили «десятого» семейства могут похвастаться твидовым салоном, иммобилайзером, центральным замком, электростеклоподъемниками передних дверей и атермальными стеклоподъемниками. Более дорогая комплектация оснащена подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатным) и легкосплавными дисками. Список оборудования, которое можно установить по заказу, совершенно неограничен: набор пластиковых обвесов, хромированные дверные ручки, видоизмененная панель приборов, кондиционер и т. д.
  «Десятку» уже давно нельзя назвать новинкой, но приемлемая ремонтопригодность, а также низкие цены и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как выпуск «десятого» семейства на заводе АВТОВАЗа в Тольятти был прекращен в 2007 году, производство моделей возобновилось в Украине на автозаводе корпорации «Богдан».

  Как и ВАЗ, Богдан 2110 хорошо подходит для дальних поездок по отечественным дорогам – этому способствуют хорошие динамические характеристики, комфортная подвеска и небольшой расход топлива.
  Заводская гарантия на автомобили «десятого» семейства составляет 35 тыс. км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры также дают свою, более длительную, гарантию, при этом сокращая межсервисные интервалы в полтора-два раза.
  В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ/Богдан 2110/2111/2112 с шестнадцатиклапанными инжекторными двигателями объемом 1,5 и 1,6 л.
  Примечание
  Данные о расходе топлива приведены только для справки и являются средними для различных типов кузова.
  Рекомендации руководства можно использовать и при ремонте восьмиклапанных двигателей.

• Действия в чрезвычайных ситуациях
• Эксплуатация
• Двигатель

2. Органы управления, панель приборов и внутреннее оборудование

Органы управления

Спидометр

Показывает приблизительную скорость автомобиля (в км/ч).

Отображает общий пробег автомобиля (в км).

Счетчик поездок

Счетчик суточного пробега позволяет определить пробег автомобиля за определенный период времени (например, за последнюю поездку). Для сброса счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Счетчик суточного пробега можно обнулить только на стоящем автомобиле.

Тахометр

Показывает приблизительную скорость двигателя (об/мин). Чтобы получить значение скорости, умножьте на 100 число на шкале, указанное стрелкой.
Красная зона (участок шкалы, заштрихованный красным цветом) означает, что двигатель работает на повышенной частоте, что опасно для двигателя.

1. Левый боковой дефлектор, 2. Выключатель габаритного освещения, 3. Комбинация приборов, 4. Выключатель зажигания, 5. Кнопка включения задних противотуманных фар, 6. Кнопка включения обогрева заднего стекла, 7. Ручка управления подсветкой приборов, 8 , Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Вещевой ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Колесо, 19 .Рычаг фиксации рулевой колонки, 20. Рычаг отпирания замка капота.

Комбинация приборов:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса счетчика пройденного пути, 6. Дисплей одометра и одометра, 7. Дисплей часов.
ВНИМАНИЕ
Не допускать такой режим работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об/мин).

Указатель температуры охлаждающей жидкости

Переход стрелки этого указателя в красную зону шкалы свидетельствует о перегреве двигателя. В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускайте работы двигателя в режиме перегрева (свыше 110 °С).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель стеклоподъемника передней левой двери, 4. Замок ремня безопасности водителя, 5. Задний левый выключатель электрического стеклоподъемника двери, 6. Заглушка (резервное место для переключателей дополнительного оборудования), 7. Выключатель стеклоподъемника задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Выключатель стеклоподъемника передней правой двери, 10. Управление наружным зеркалом заднего вида Ед. изм.

Центральная консоль:
1. Дефлектор левый центральный, 2. Рычаг управления заслонкой воздухораспределителя, 3. Выключатель рециркуляции, 4. Заглушка (резерв места для установки выключателя дополнительного оборудования), 5. Блок индикации бортовой системы управления , 6. Автомагнитола, 7. Часы, 8. Вилка (резервное место для установки дополнительного выключателя), 9. Кнопка включения аварийной световой сигнализации, 10. Блок управления отопителем, 11. Правый центральный дефлектор.
При включении зажигания этот датчик показывает приблизительное количество топлива в баке. Если топливо в баке почти пустое (менее 7-9.5 литров), стрелка приближается к отметке «0» на шкале и загорается соответствующий индикатор, предупреждая о необходимости дозаправки. В этом случае рекомендуется заправиться как можно скорее.

Указатели поворота

При включении одного из указателей поворота (левого или правого) начинает мигать соответствующий индикатор в комбинации приборов.

Индикатор аварийной сигнализации

Этот индикатор загорается одновременно с включением аварийной световой сигнализации.

Сигнализатор CHECK ENGINE

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы; при отсутствии неисправности индикатор гаснет. Если в системе обнаружена неисправность, индикатор мигает или горит постоянно.
ВНИМАНИЕ
движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор габаритного света

Этот индикатор загорается при включении наружного освещения автомобиля.

Индикатор низкого уровня тормозной жидкости

Загорается красным светом, когда уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
ВНИМАНИЕ
В случае загорания индикатора во время движения автомобиля дальнейшее движение запрещается до устранения причин неисправности.

Индикатор дальнего света

Этот индикатор загорается синим цветом, когда включен дальний свет фар.

Индикатор системы зарядки

Этот индикатор загорается красным цветом при включении зажигания и гаснет после запуска двигателя. Яркий свет лампы или ее свечение на половинной мощности при работающем двигателе свидетельствует о слабом натяжении (обрыве) ремня привода генератора или неисправности в цепи системы зарядки.

Индикатор стояночного тормоза

Индикатор загорается красным при включении стояночного тормоза.

Индикатор аварийного падения давления масла

Этот индикатор загорается красным цветом в случае падения давления масла в двигателе.
ВНИМАНИЕ
Управление автомобилем при горящей сигнальной лампе аварийного давления масла может привести к серьезному повреждению двигателя.

Сигнализатор низкого уровня моторного масла в картере двигателя

Этот индикатор загорается, если уровень моторного масла в картере двигателя достиг максимально допустимого минимума.
Примечание
Перед заливкой масла в двигатель убедитесь в отсутствии утечек.

Сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя

Этот индикатор загорается, если в бачке омывающей жидкости остается менее одного литра жидкости омывателя.

Индикатор уровня охлаждающей жидкости

Этот индикатор загорается, когда уровень охлаждающей жидкости на холодном двигателе падает ниже допустимого предела.
Примечание
Перед добавлением охлаждающей жидкости в систему убедитесь в отсутствии утечек.

Индикатор неисправности сигнальной лампы

Этот индикатор загорается при перегорании стоп-сигналов, габаритных огней или указателей поворота.

Индикатор износа тормозных колодок

Индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания, если толщина тормозных колодок передних колес достигла 1,5 мм. В этом случае тормозные колодки необходимо заменить новыми.

Предупреждение о непристегнутом ремне безопасности

Этот сигнализатор загорается на панели приборов, если ремень безопасности водителя не пристегнут при работающем двигателе.

Включите JavaScript для просмотра

Все контрольные бортовые приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровня топлива и контрольные лампы (которых присутствует в количестве 12 штук).

Вся комбинация приборов крепится к соответствующему гнезду на панели приборов двумя винтами. Соединения приборной панели ВАЗ 2110 выполнены печатным монтажом на плате с использованием фольгированного гетинакса. Плата надежно крепится к задней части корпуса. Спидометр имеет два счетчика, которые показывают пройденное расстояние: первый из них является итоговым, второй можно назвать «суточным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда автомобиль находится в стоячем состоянии. На некоторые автомобили из модельного ряда ВАЗ 2110 возможна установка, содержащая все компоненты и необходимые контрольные индикаторы, лампы и пиктограммы.

Общие сведения об автомобиле

ВАЗ-2110 — легковой переднеприводный автомобиль, у которого силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации на дорогах, «оснащенных» твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинномерных и крупногабаритных грузов сиденья в задней части салона можно сложить.

Таким образом увеличивается объем багажника. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости, если сравнивать с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

Это особенно заметно на небезопасной, скользкой дороге или при сложном прохождении поворотов. Автомобиль возможен, с электроподогревом сидений, практичными электростеклоподъемниками, современным бортовым компьютером, полезным каталитическим нейтрализатором газов, «отработавших» в выхлопной системе, а также наружными зеркалами с электроприводом, обеспечивающими задний обзор.

Также автомобиль можно обезопасить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов, снабдить освещением с помощью люка.

Блок индикации автомобильной системы управления модели ВАЗ 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную зуммером, а также десятью светодиодными сигнализаторами, информирующими водителя о следующих состояниях:

• недостаточный уровень масла;
• отсутствие охлаждающей жидкости;
• нехватка омывающей жидкости;
• возможная неисправность ламп наружного освещения;
• состояние при не пристегнутых ремнях безопасности;
• износ тормозных колодок, которыми оснащены передние тормоза;
• четыре сигнала тревоги на дверь.

Подробная схема блока индикации управления автомобильной системой ВАЗ 2110 представлена ​​ниже.

Тюнинг приборной панели ВАЗ 2110

Скучная и невзрачная заводская панель приборов ВАЗ 2110 быстро надоедает, а покупать альтернативную, оснащенную компьютером, не хочется, ведь за нее надо платить большие деньги . Процесс доработки «розетки» — популярная тема. Один из самых простых вариантов – приобрести специальную подкладку. Сегодня найти не проблема.

Для его установки необходимо снять всю панель приборов. Далее аккуратно вытяните из него стрелки. При установке стрелок на свои места нужно следить, чтобы ничто не мешало движению транспортных средств и не отвлекало водителя, в противном случае следует снова все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и прекрасно дополнит весь его дизайн.

Также сегодня совсем не проблема сделать приборные панели своими руками. Вам нужно только иметь необходимый материал и «вагон» желания. Самый простой вариант – сделать тюнинг «приборки» в несколько этапов. Сначала, конечно же, обязательно удалите его. Далее следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одни и те же картриджи. Есть несколько способов изменить его цвет:

Изменить цвет одного метра. Если счистить ножом один метр клея, перевернуть его и положить обратно, то подсветка циферблата изменит свой цвет с зеленого на синий;

Подсветка панели приборов ВАЗ 2110. Изменение цвета с помощью светодиодной ленты. Сначала нужно соскоблить ножом слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее зеленую светодиодную ленту крепим внутрь «приборки». Вам нужно подключить его непосредственно к держателю лампы. Если со стрелок снять красную краску, а затем покрасить белым лаком, который используется для нанесения на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение подсветки. Смена семи разных цветов происходит за счет использования управляющей электроники автомобиля.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

• отсоединить провод от минусовой клеммы аккумулятора;
• открутить винты и снять щиток;
• отвернуть винты крепления комбинации приборов к обшивке и, потянув на себя, вынуть комбинацию приборов из гнезда;
• отсоединить жгут проводов от «устройства».

Установка должна выполняться в порядке, точно обратном порядку снятия. Для разборки отверните винты крепления и отсоедините маску со стеклом от корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.

Также есть современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панель» немного надоедает, приходит мысль купить и установить более новую европанель, которая выглядит очень элегантно и красиво. Многие согласятся, что машина тогда станет намного солиднее.

Единственным его недостатком является такой нюанс: чтобы снять старую панель приборов, нужно снять обшивку. В результате на этапе сборки лучше заменить лампочки, которые есть, на гораздо более качественные (Филипс, Осрам и другие). Это поможет забыть об их замене на длительный период. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

---

6 причин, по которым стоп-сигналы не работают, а задние фонари работают

Представьте, что вы следуете за кем-то, кто не может дать вам никаких указаний или, возможно, даже не говорит на том же языке, что и вы. Неисправные стоп-сигналы работают точно так же для водителей сзади. Стоп-сигналы предназначены для того, чтобы служить ориентиром для следующих водителей, помогая им позиционировать себя на дороге и предотвращая несчастные случаи, особенно ночью.

Если ваши стоп-сигналы не работают, но задние фонари работают, это может указывать на ряд проблем с вашим автомобилем, если проблема не связана с отдельной лампой. Это может быть шведский стол проблем от неисправных датчиков, сломанных переключателей до потрескавшихся проводов и даже электрических проблем с землей.

Несмотря на то, что сверху эта задача может показаться сложной, найти основную причину поломки стоп-сигналов может быть довольно легко, если вы знаете, что ищете.

Поскольку стоп-сигналы и задние фонари имеют отдельные цепи для своей работы, довольно легко проверить неисправность. Вот шесть причин, по которым ваши стоп-сигналы не работают, когда работают задние фонари:

• Неисправный выключатель стоп-сигнала1698
• Broken Sockets or Connectors
• Faulty Light Bulbs
• Faulty Fuse Box
• Electrical Ground
• Damaged/Shorted Wiring
• Неисправный датчик внешней освещенности

Содержание

Неисправный выключатель стоп-сигнала

Стоп-сигналы с гидравлическим приводом переворачиваются, когда датчик тормозного давления обнаруживает усилие, приложенное к педали. В случае неисправности датчика тормоза передача информации будет неточной или полностью затрудненной. Чтобы оценить неисправный датчик тормоза, вам нужно внимательно следить за любой задержкой включения стоп-сигналов, а также задержками выключения при отпускании ноги.

В качестве альтернативы, датчик тормоза может работать нормально, но выключатель может отказываться включать стоп-сигналы. В таком случае вы можете обнаружить, что ваши стоп-сигналы не работают, несмотря на то, что задние фонари работают нормально. Выключатель тормоза расположен внизу приборной панели, где он соединяется со стеной, соединяясь с педальным механизмом внизу. Если он сломан или ослаблен, стоп-сигналы не будут работать, даже если включатся задние фонари. Чтобы убедиться, что выключатель неисправен, попробуйте подключить провода к другому выключателю, и если стоп-сигналы не загораются, вам потребуется замена.

Неправильно установленные лампы стоп-сигналов

Если недавно вам пришлось заменить лампы стоп-сигналов в вашем автомобиле, возможно, вам стоит обратить внимание на неисправность стоп-сигналов. Иногда люди, у которых нет большого опыта или которым приходится выполнять замену впервые в качестве крайней меры, могут воздержаться от полной установки лампы, опасаясь, что это повредит или разобьет стекло. В то время как некоторые люди могут заглушить все это, не вспотев. Хотя в большинстве случаев неплотно закрепленная лампочка является причиной того, что стоп-сигналы мигают и не работают, также возможно, что лампочка повредит патрон.

Сломанные разъемы или разъемы

Коррозия разъемов или сломанные/согнутые контакты разъемов также могут привести к прекращению работы стоп-сигналов, хотя неисправность разъемов или разъемов встречается не так часто. Если у вас разбито стекло стоп-сигнала или лампочки и патроны подверглись воздействию влаги и ржавчины каким-либо другим образом, это может привести к тому, что определенные лампочки не будут работать.

Поиск любого обесцвечивания в розетке может помочь определить неисправность стоп-сигналов, а проверка контактов разъема с помощью мультиметра также может дать окончательные ответы.

Неисправные лампочки

Изношенные лампочки обычно встречаются в старых автомобилях, где они достигают конца своего срока службы без каких-либо ранних признаков выхода из строя. Как правило, светодиодные лампы, которыми оснащен автомобиль, имеют срок службы около 42 месяцев, хотя замена их по истечении этого периода на газоразрядные или галогенные лампы не дает такого же срока службы. Проблема с самими лампочками является одной из наиболее распространенных причин тусклых стоп-сигналов. Однако в сочетании с задними фонарями в рабочем состоянии это не самая убедительная причина.

Неисправный блок предохранителей

Расположенный под приборной панелью блок предохранителей стоп-сигналов находится в центре распределения энергии, который имеет точное название, распределяет и направляет энергию через блок для питания электрических компонентов. Как и все предохранители, предохранитель стоп-сигналов имеет тенденцию перегорать и даже может вообще препятствовать работе фонарей. Если это действительно проблема с блоком предохранителей, покупка нового сразу же решит проблему, хотя вам следует проверить, какая сила тока требуется для вашей модели автомобиля, или заменить его профессионалом.

Электрическое заземление

Плохое заземление, как известно, вызывает всевозможные странные проблемы, поэтому имеет смысл искать оборванный ремень, только если ваши стоп-сигналы не работают, но задние фонари работают, так как это довольно своеобразная головоломка. . Чтобы убедиться в этом, проверьте электрическое заземление, к которому подключены стоп-сигналы, не имеет ли оно коррозии, не ослаблено ли и не является ли оно хрупким. А поскольку задние фонари и стоп-сигналы не используют одну и ту же цепь, подтверждение земли как потенциальной причины не требует большого анализа. Кроме того, исправить заземление также не составляет труда. Просто отсоедините заземление двигателя, очистите разъемы, провода и раму, а затем прочно закрепите заземление болтами. Это настолько просто, насколько это возможно. Это довольно быстрое решение, которое должно сработать, если стоп-сигнал не работает исключительно из-за плохого электрического заземления.

Поврежденная/закороченная проводка

Все розетки, выключатели, датчики нуждаются в проводном тракте для передачи электроэнергии, а при наличии множества кабелей в электрической системе может быть довольно сложно найти поврежденный или закороченный провод. Если вы проверили вышеперечисленные компоненты, из-за которых ваши стоп-сигналы могут не работать, не влияя при этом на задние фонари, и не обнаружили ни одного из них неисправным, есть большая вероятность, что система, управляющая этими компонентами, дает сбои. Проводка восприимчива к целому ряду вещей, от болезней, насекомых, коррозии до коротких замыканий, поэтому, если вы перепробовали все, поиск поломок в проводах может быть полезным, хотя для обычного человека это может быть довольно сложно, если не просто невозможно. Лучше проверить проводку у механика, чем разбираться с ней самостоятельно.

Как проверить, правильно ли работают стоп-сигналы

Проверка неисправных стоп-сигналов может быть довольно сложной задачей, поскольку они расположены в задней части автомобиля и могут включаться только при задействовании тормозов, хотя это не должно удерживать вас от осмотра один из важнейших механизмов безопасности вашего автомобиля. С нашей простой тактикой вы сможете легко выполнить проверку стоп-сигналов.

Это один из самых простых способов проверить, правильно ли работают оба ваших стоп-сигнала, и вы можете сделать это ночью, не теряя времени после насыщенного дня.

Возвращаясь домой, припаркуйтесь вплотную к стене и нажмите на педаль тормоза.

Чтобы поддерживать давление на тормоз, используйте любой плоский и тяжелый предмет, который сможете найти. Это может быть что угодно, от небольшого шлакоблока до тяжелой книги.

При включенных тормозах вы можете выйти, чтобы взглянуть на заднюю часть.

Убедитесь, что оба стоп-сигнала активны, по отпечатку освещения на стене, чтобы вам не пришлось искать другой.

Стоп-сигналы становятся ярче, когда вы нажимаете сильнее?

Нет, в машине нет модулятора яркости, стоп-сигналы либо горят, либо гаснут, либо тусклые, на что вам нужно обратить внимание. Если стоп-сигналы вашего автомобиля не светятся так ярко, как раньше, это может быть связано либо с неисправными лампочками, либо с ранним признаком разрядки автомобильного аккумулятора.

Что такое третий стоп-сигнал?

Известный в просторечии как центральный стоп-сигнал, центральный высоко расположенный стоп-сигнал, присутствующий во многих автомобилях, является относительно новым дополнением. Два обычных стоп-сигнала с обеих сторон предназначены для того, чтобы помочь водителям, приближающимся сзади, понять положение вашего автомобиля по отношению к ним. Поэтому вам может быть интересно, для чего нужен третий фонарь сзади и нужен ли он вообще. Центральный задний фонарь, в отличие от обычных стоп-сигналов, служит более тщательной цели. Они помогают водителям, которые следуют далеко позади, у которых могут быть заблокированы и правый, и левый стоп-сигнал вашего автомобиля, понять ваше положение на оживленной дороге. Это дополнение в вашей системе освещения напрямую подключено к обычным стоп-сигналам и имеет ту же цепь и заземление. Таким образом, все вышеперечисленные способы, которые вы можете использовать для проверки стоп-сигналов, когда они не работают, в то время как задние фонари работают, по-прежнему применимы.

Стоимость замены стоп-сигнала

Стоимость нового стоп-сигнала может варьироваться от 2500-4000 (30-50 долларов США) в зависимости от типа лампы, которую вы выберете, а стоимость рабочей силы составляет номинальные 300 рупий или 5 долларов США. Примечание. Рекомендуется использовать стоп-сигнал, указанный производителем вашего автомобиля.

Можно ли ездить без стоп-сигналов

Помимо того факта, что вас остановят, как только автомобиль обнаружит неисправный или сломанный стоп-сигнал, добровольно не заменить неисправный стоп-сигнал ни в коем случае не может быть мудрым решением. Стоп-сигналы являются продолжением основного механизма безопасности вашего автомобиля — тормозов. Он дополняет тормоза, помогая водителям сзади снизить скорость, когда вы нажимаете на педали для экстренной остановки. Если в этом случае у вас не работает пара стоп-сигналов, вы можете не подвергать себя повышенному риску наезда сзади, но всю вину за ущерб, когда он произойдет, возложат на вас. По закону человек должен иметь два работающих стоп-сигнала на своем автомобиле, и несоблюдение этого закона может привести к большому штрафу.

Заключение

Неработающие стоп-сигналы могут стать кошмаром, когда легко избежать удара может превратиться в ссору между водителями из-за того, кто это сделал. Чтобы избежать такого затруднительного положения, проверяйте стоп-сигналы не реже одного раза в месяц, и если вы обнаружите какую-либо проблему, теперь вы хорошо знаете, что вам нужно искать.

По любым вопросам, касающимся стоп-сигналов или любых других вещей, автомобилей, не стесняйтесь обращаться к нам или комментировать свои отзывы ниже, мы будем более чем рады услышать от вас.
