Ваз 2106 подвеска: Подвеска ваз 2106: Передняя, Задняя, Ремонт, Тюнинг

Содержание

Подвеска ваз 2106: Передняя, Задняя, Ремонт, Тюнинг

Передняя подвеска независимая, двухрычажная, с винтовой цилиндрической пружиной, телескопическим гидравлическим амортизатором и стабилизатором поперечной устойчивости.

Ось нижних рычагов закреплена двумя болтами на поперечине, которая в свою очередь крепится к передним лонжеронам. Между осью и поперечиной установлены два пакета дистанционных шайб и регулировочных прокладок, задающие углы продольного и поперечного наклона оси поворота переднего колеса. Осью верхних рычагов служит болт, проходящий сквозь стойку брызговика. Рычаги на осях поворачиваются на резинометаллических шарнирах. К рычагам на шаровых шарнирах крепится поворотный кулак. На цапфе поворотного кулака на двух роликовых конических подшипниках установлена ступица колеса с тормозным диском. Гайка крепления ступицы правого колеса с левой резьбой и имеет маркировку в виде точек на торце.

Оглавление

Передняя
Задняя
Ремонт
Тюнинг
Стук
Неисправности

Передняя

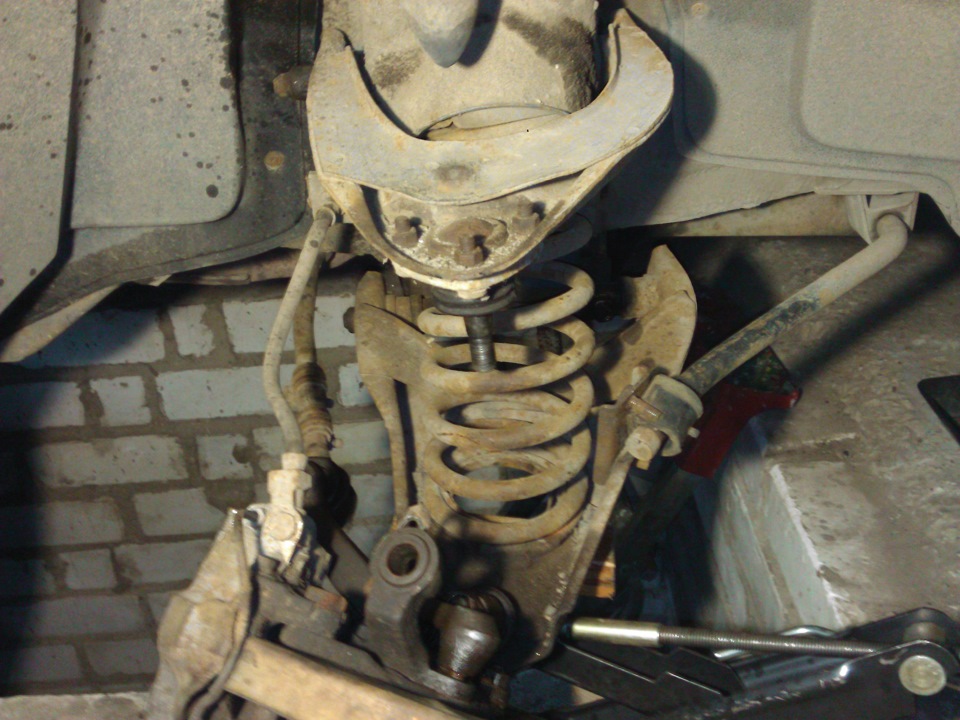

Этот агрегат устроен следующим образом: механические рычаги передней подвески ВАЗ 2106 сопряжены с кулаком поворотного вида посредством шарнирных систем шарового типа.

Пружинный элемент передней подвески вверху ограничен плоскостью опорной чаши с прокладкой из резины и направлен в установочное место передней кузовной стойки. Снизу край пружины держится на основании опорной чаши рычага нижнего крепления. Поперечный стабилизатор курса предназначен для снижения угла крена в боковой плоскости кузовного оперения при совершении транспортным средством поворотного маневра. Он сделан в виде консоли, для его производства применяется специальная пружинная сталь с необходимыми добавками. Ее края закрепляются в седловинах креплений рычагов нижнего расположения с помощью обойм, действие которых смягчают подушки из резины.

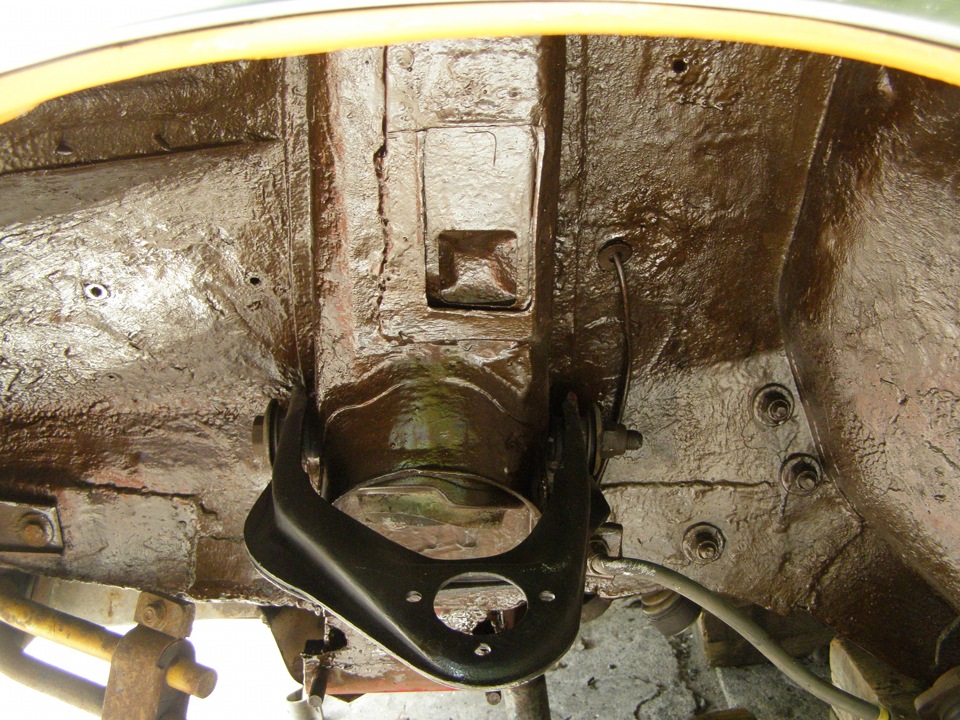

Сама поперечина передней подвески ВАЗ 2106 крепится к передним лонжеронам. Амортизаторы-телескопы расположены внутри плоскости пружины и крепятся снизу к рычажному механизму, а сверху – в опорном стакане, расположенном в брызговиках (внутренней полости крыльев) автомобиля. Кинематическая схема передней подвески ВАЗ 2106 и ее подробное описание находится на нашем интернет-ресурсе.

Важно: при определении люфта в ступичных подшипниках и в шаровых опорах методом покачивания из стороны в сторону поднятого переднего колеса достаточно трудно различить конкретное место дефекта. При нажатии тормозной педали, и наличии люфта причину следует искать в дефекте шаровых опор.

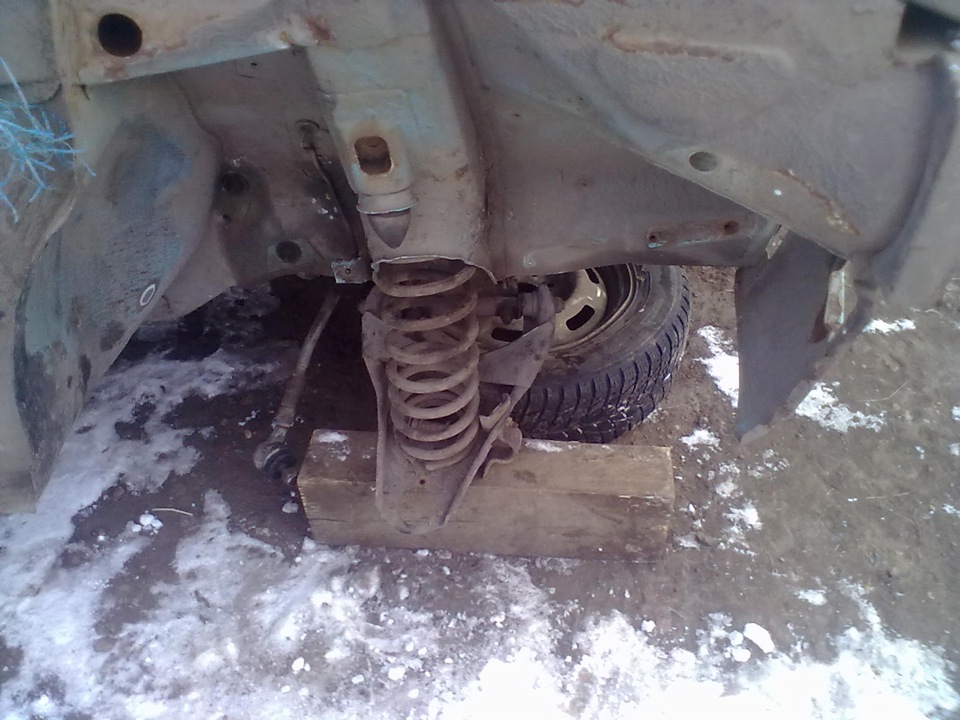

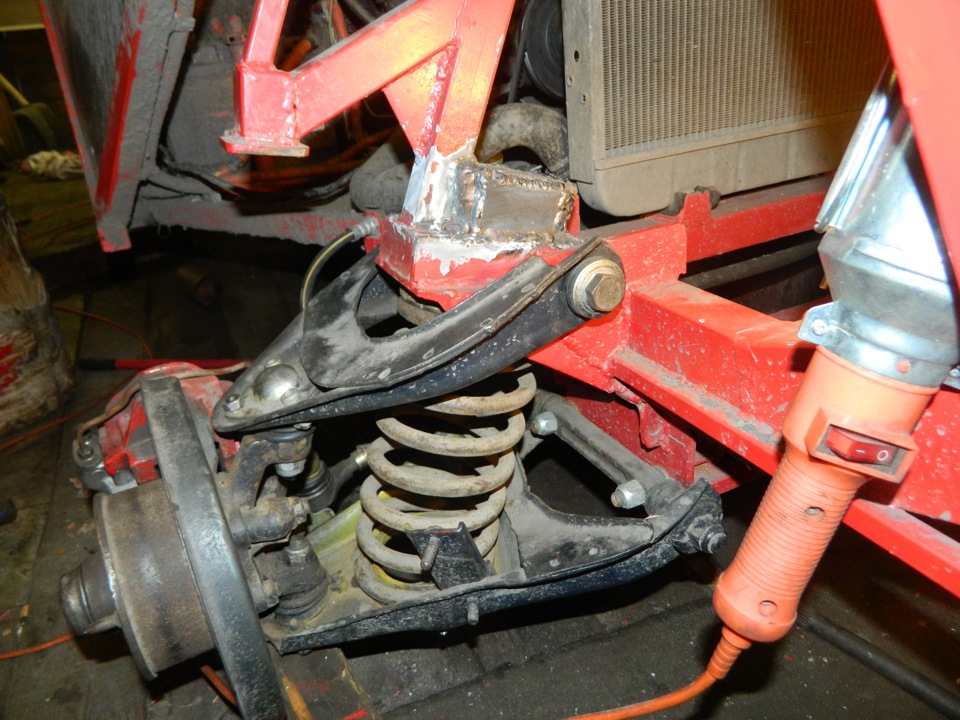

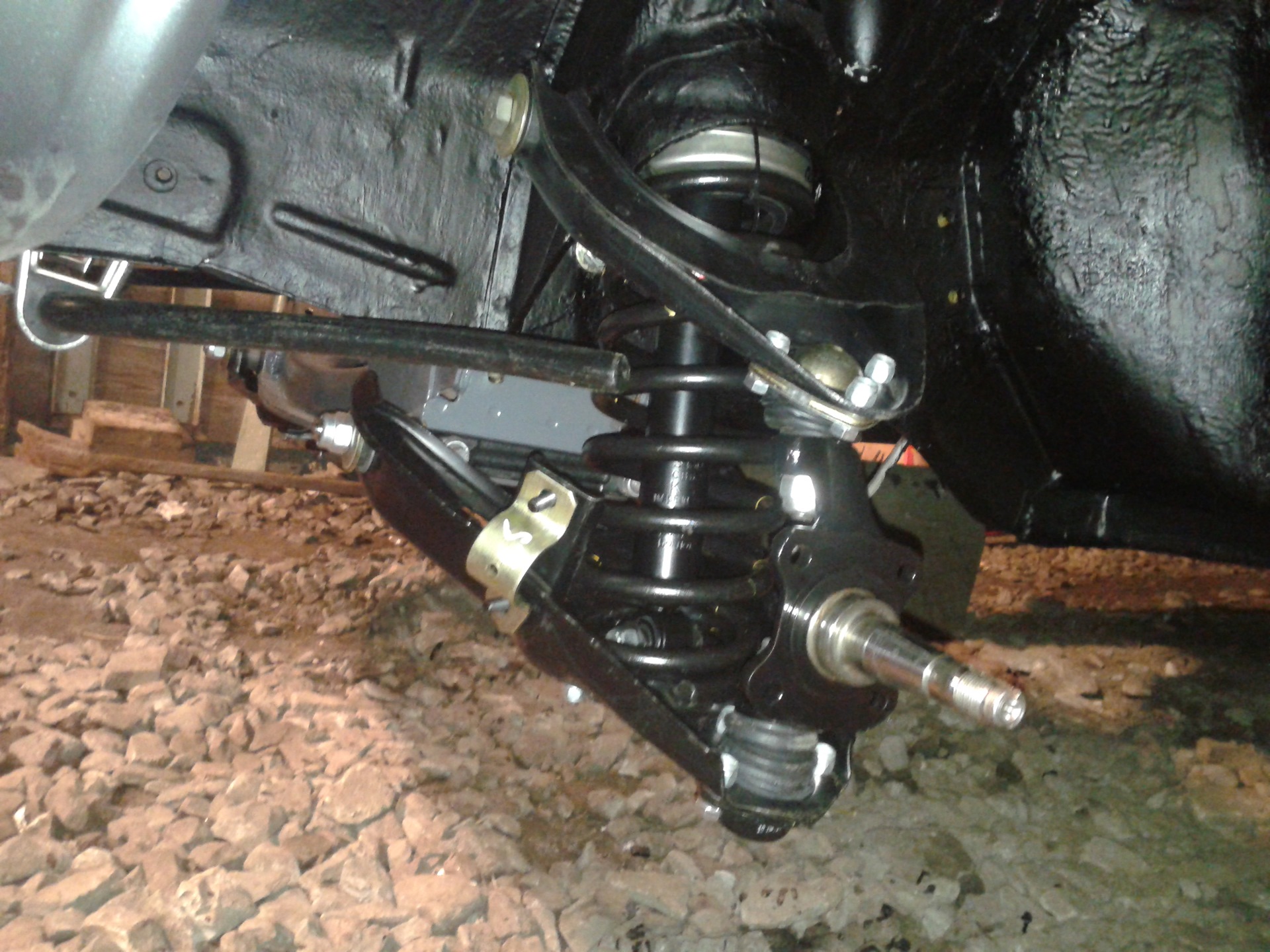

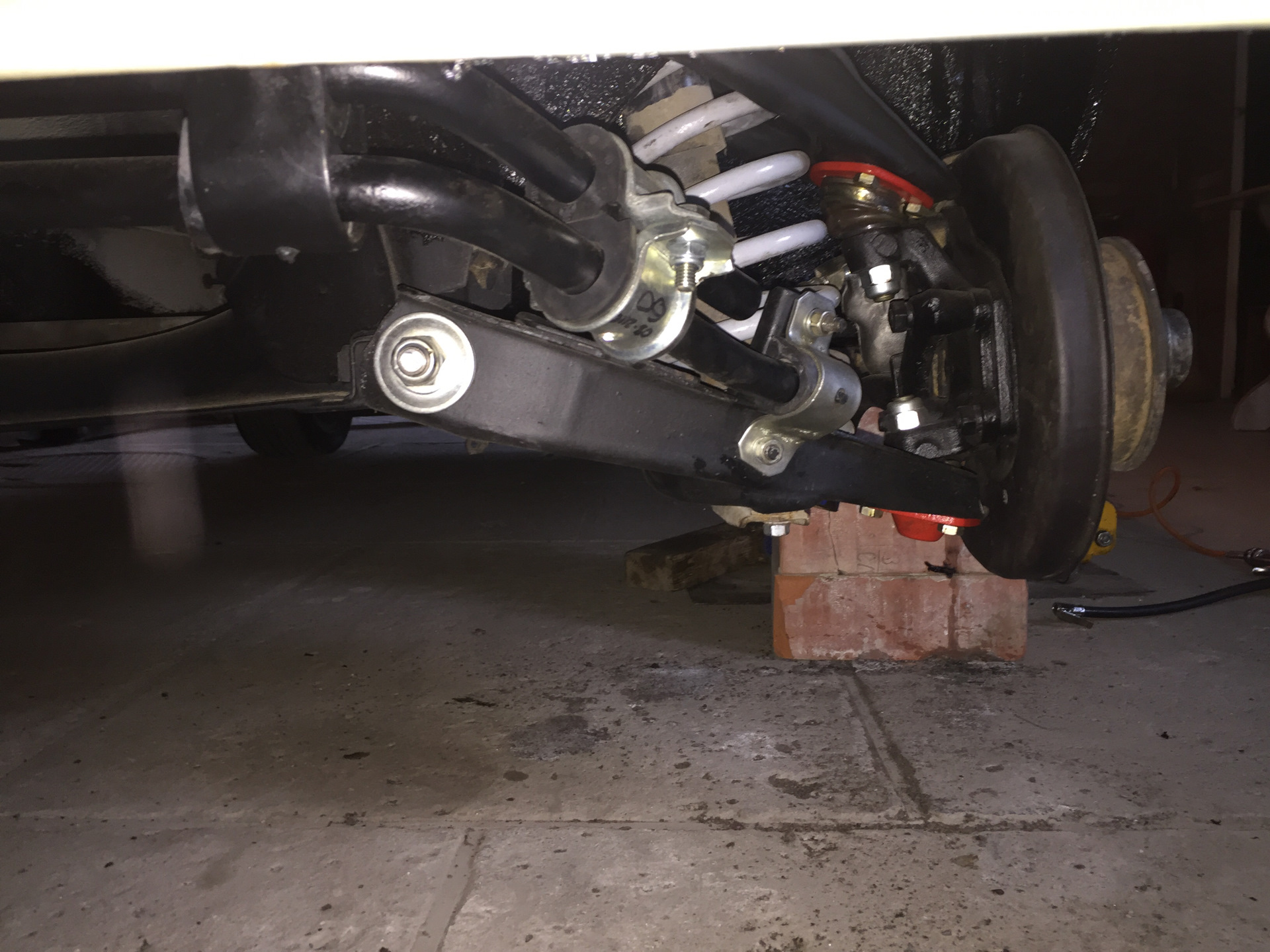

Целиком передняя подвеска ВАЗ 2106, фото которой представлено на нашем сайте, представляет единый слаженный механизм, служащий для смягчения дефектов дорожного полотна и придания устойчивости транспортному средству при движении на больших скоростях.

Задняя

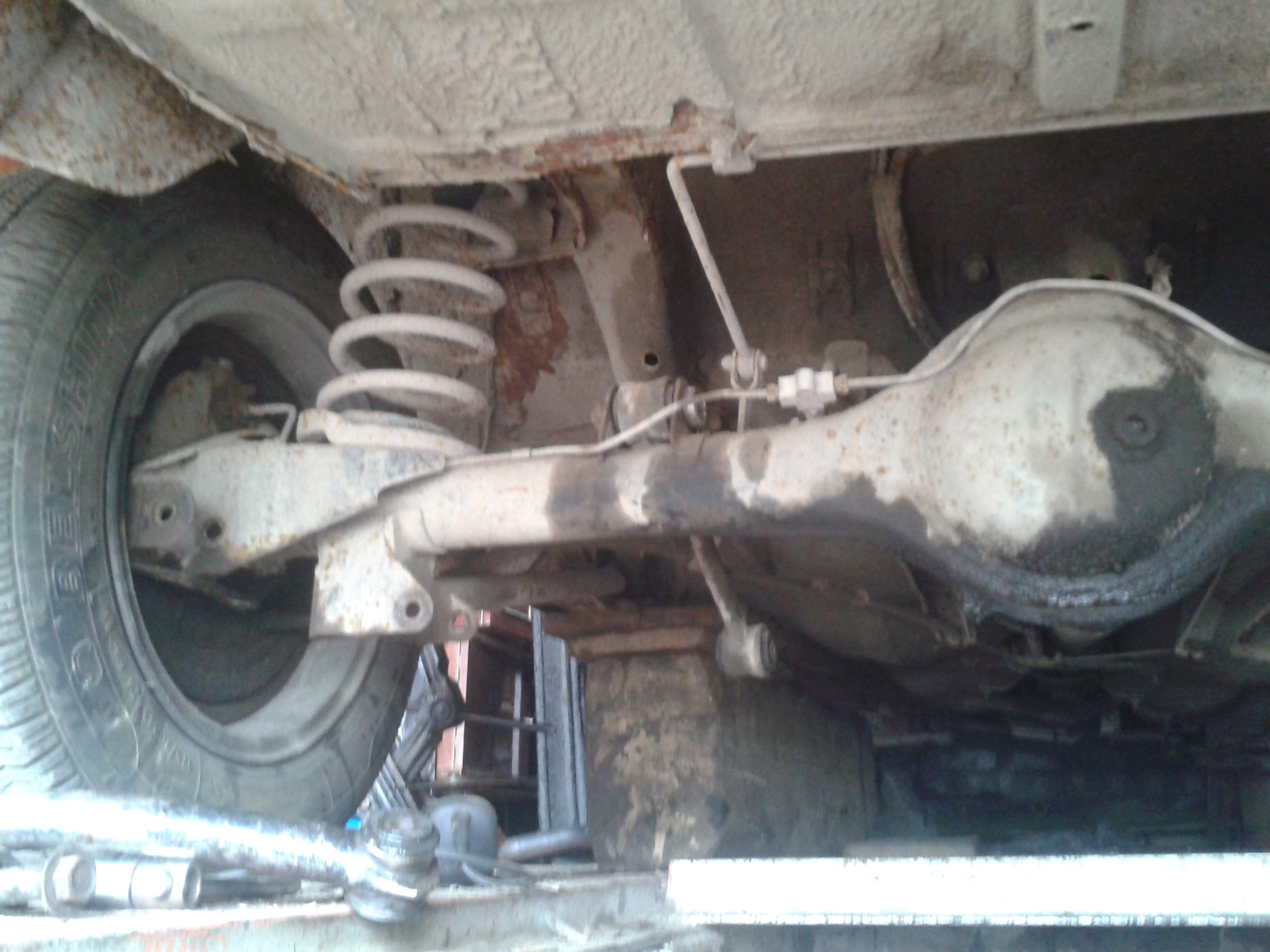

Задняя подвеска ВАЗ 2106 является зависимой и включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания кузова. Теперь перейдем к более детальному рассмотрению .

Задний мост ВАЗ 2106 состоит из основной балки 28, к которой крепится редуктор 27. В редукторе же в свою очередь размещены дифференциал и, так называемая, гипоидная главная передача. Ведущая 25 и ведомая 14 шестерни главной передачи являются спаренными по контактам, вследствие чего при повреждении или износе одной из них происходит замен обеих.

Между торцом ведущей шестерни и внутренним подшипником устанавливается регулировочное кольцо 18, которое определяет правильное положение ведущей шестерни к ведомой. Сама же ведомая шестерня прикрепляется к фланцу коробки 26 дифференциала и вращается вместе с ней на подшипниках. Что касается зазора между зубьями ведущей и ведомой шестерен, то он регулируется гайками 11, которые завернуты в разъемные постели подшипников.

Полуось 29 входит внутренним концом в шлицевое отверстие полуосевой шестерни, а наружным – опирается на подшипник 8, закрепленный на полуоси запорным кольцом 1. Подшипник же в свою очередь уплотняется в гнезде балки моста самоподвижным сальником 9, а снаружи резиновым кольцом. Подшипник закреплен в балке металлической пластиной , которая совместно с маслоотражателем и щитом тормоза крепятся болтами к фланцу балки, причем крепятся они на четыре болта.

Ремонт

Ремонт подвески ВАЗ-2106 чаще всего приходится делать из-за износа шаровых опор.

А ведь они являются важными деталями подвески, поэтому, чтобы не попасть в неприятную ситуацию на дороге, необходимо систематически проверять состояние шаровых.

Проверка шаровых опор производится с использованием домкрата: необходимо вывешить колесо, под нижний рычаг подложить любую подставку и опустить машину. Нижний рычаг при опускании на подставку уберет давление в подвеске. Далее необходимо взявшись за колесо руками (одной рукой за верх колеса, другой за низ колеса), сделать пару резких движений (низ – от себя и наоборот, верх колеса – на себя). Если при выполнении этой операции слышен стук, чувствуется, что ступица колеса вместе с суппортом и диском люфтит в районе шаровых, значит необходим ремонт подвески ваз 2106.

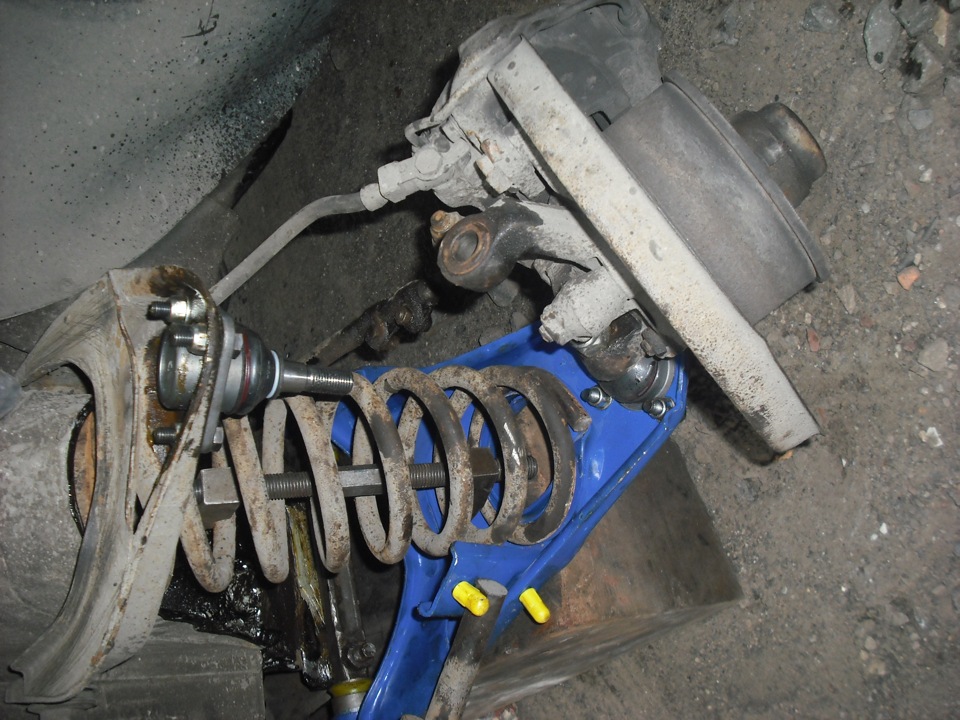

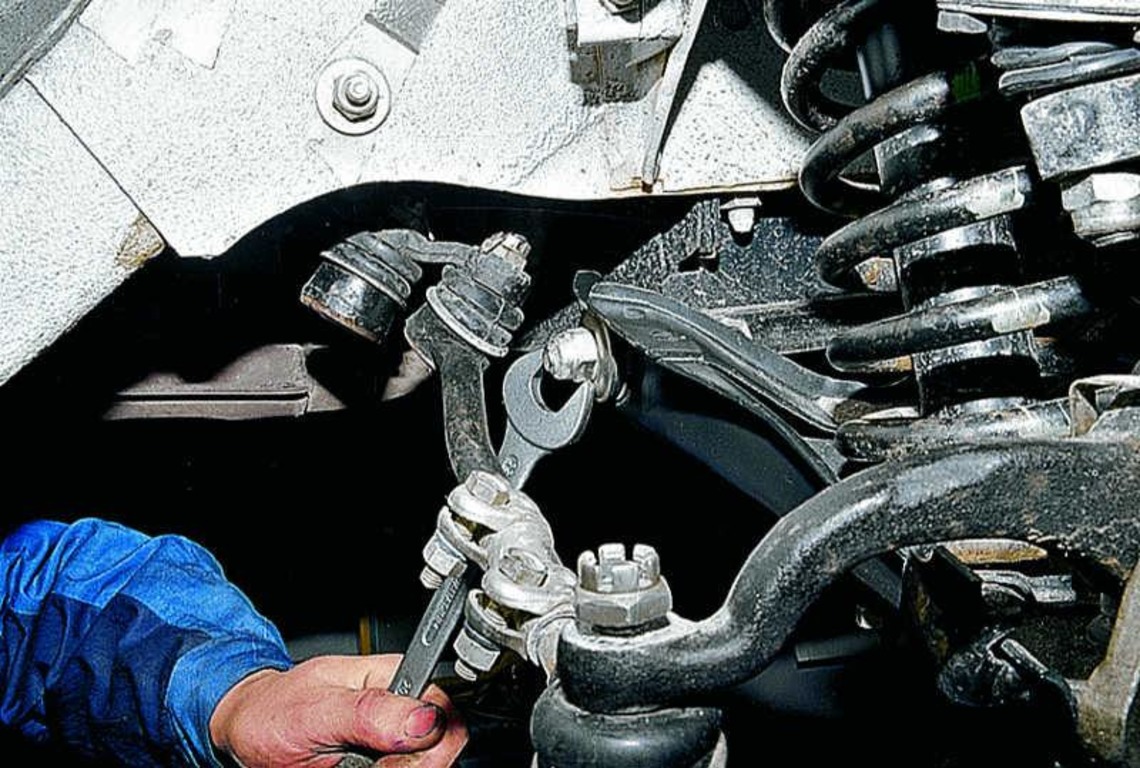

Для замены шаровых опор необходим стандартный набор ключей, молоток и домкрат. Для начала нужно вывесить переднее колесо и снять его со ступицы. Затем «разгрузив» подвеску, с помощью гаечного ключа «на 22» открутить гайку верхней или нижней опоры и ударами молотка по выступу поворотного кулака освободить шаровую из посадочного места.

Затем необходимо освободить опору от рычага.

Для этого используем ключ «на 13» и откручиваем 3 гайки на болтах крепления шаровой опоры к рычагу. Будьте осторожны, демонтируя шаровую опору с рычага. Демонтируйте вместе с ней пластину и не забудьте инсталлировать на место при установке новой шаровой опоры. Также не забудьте, что верхняя и нижняя шаровые опоры отличаются. Сборка делается в обратном порядке разборке.

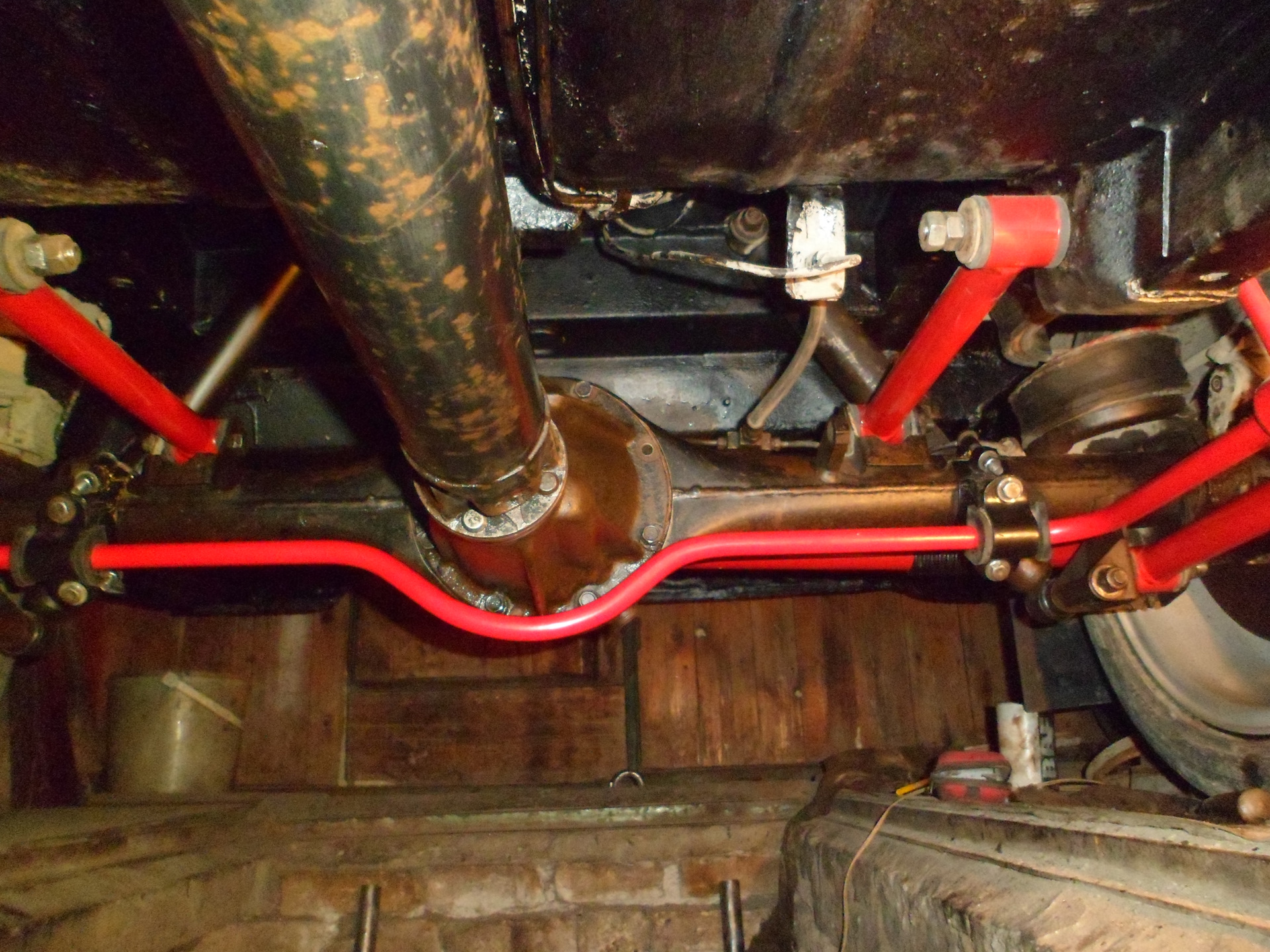

Тюнинг

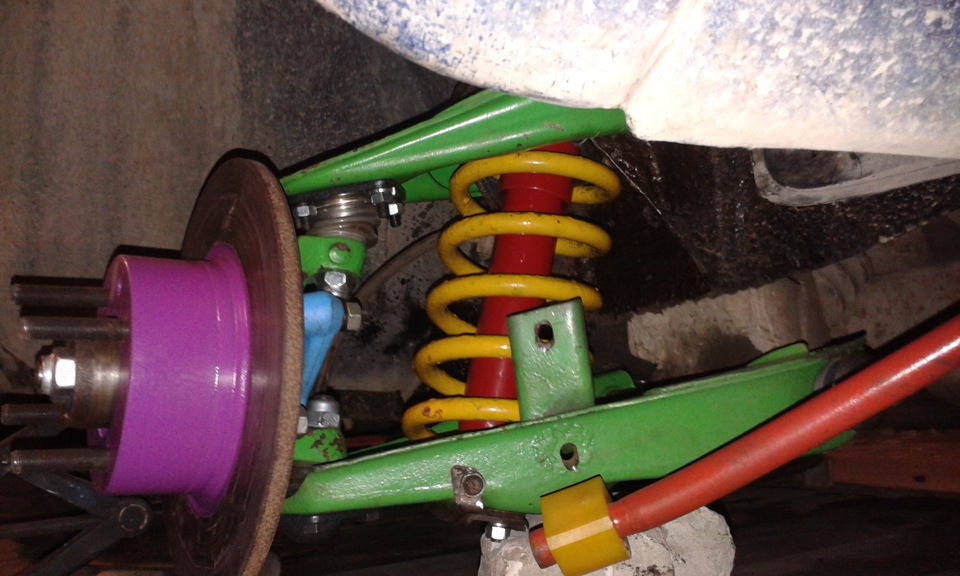

Тюнинг подвески на ВАЗ 2106 требует к себе особого подхода. К примеру, если вы установите спортивные пружины, вы можете не почувствовать отдачу при обычных амортизаторах. Задняя балка и облегченная рычажная система полностью не раскроют своих способностей без использования надежных и качественных сайлентблоков. Именно поэтому следует производить замену этих элементов одновременно и обязательно парно для каждого колеса. Это позволит достичь желаемого результата, а также будут одинаковые характеристики.

При тюнинге подвески ВАЗ изначально следует подобрать пружины и амортизаторы.

Пружины необходимы для снижения вертикальных колебаний во время движения по дороге. Если вы правильно подберете амортизаторы соответственно требуемым характеристикам, вы вполне сможете настроить жесткость подвески для своего стиля вождения.

Оптимальный вариант тюнинга.

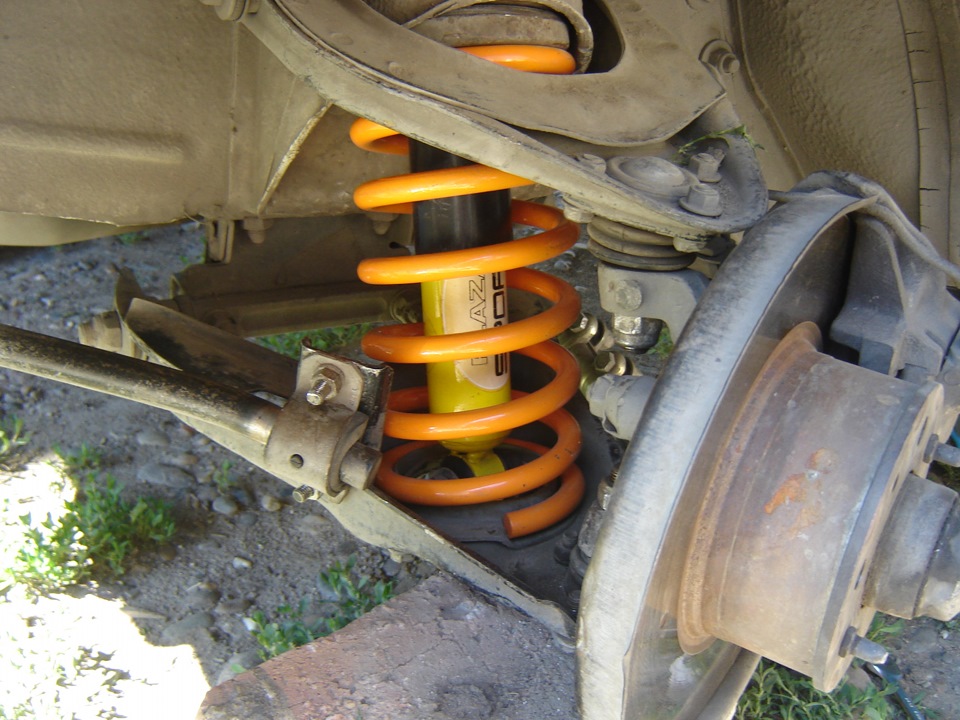

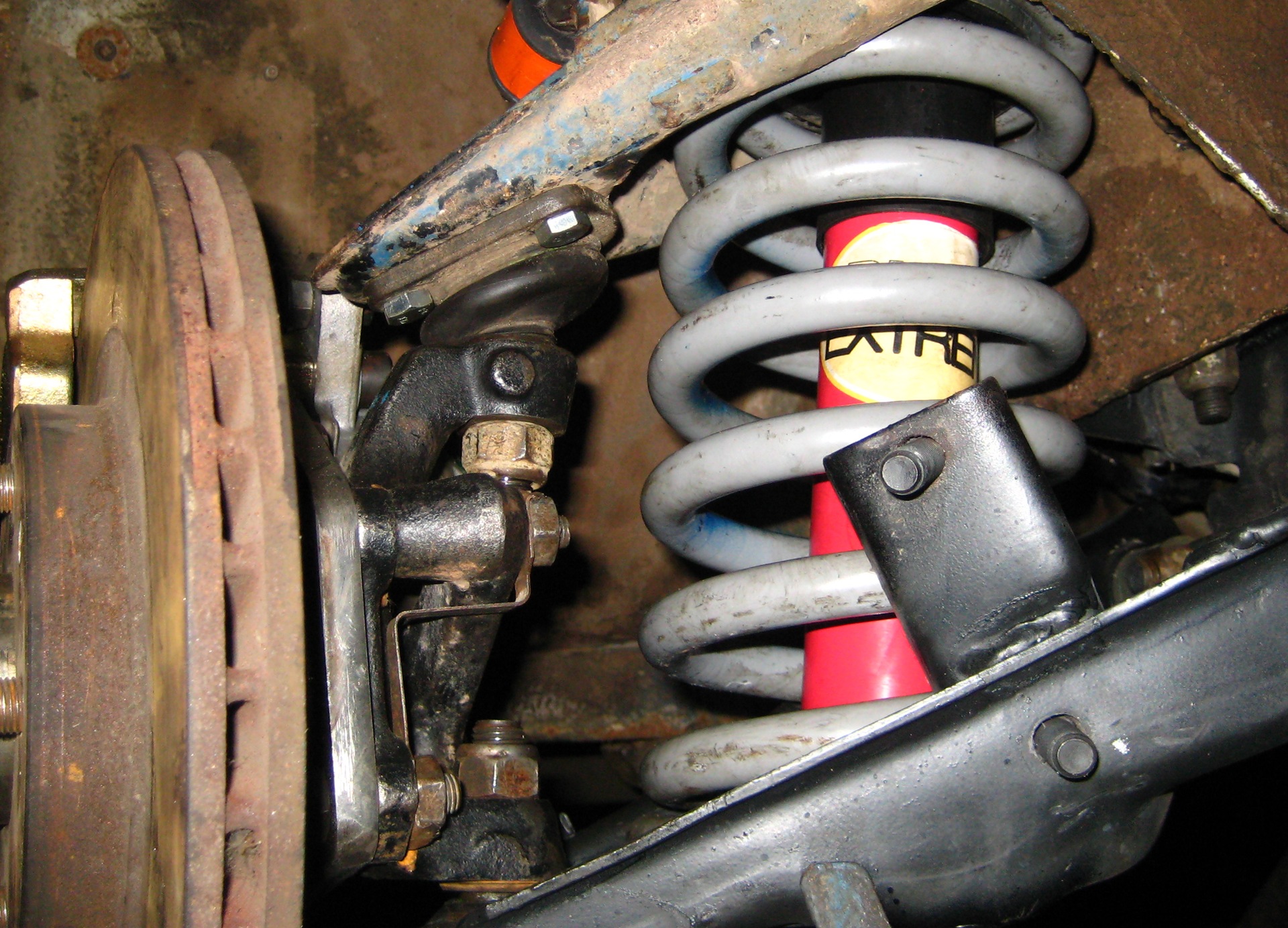

При тюнинге автомобилей ВАЗ оптимальным вариантом будет использование амортизаторов газо-гидравлических с низким давлением. В принципе, они похожи на гидравлические, только в верхней части устройства размещается газ вместо воздуха. Для амортизаторов используется азот. Во время движения автомобиля газ, который расположен внутри конструкции, заставляет реагировать быстрее на все появившиеся неровности, при этом масло быстрее отводит тепло. Во время сжатия смешивание рабочих тел не происходит, и не теряются основные характеристики. Однако амортизатор может перегреться в режиме нагрузок, потому как стенки конструкции двойные.

Справиться с этой проблемой поможет установка амортизатора высокого давления.

Газ в этой конструкции находится под высоким давлением. Один из плюсов заключается в том, что они однотрубные и имеют свободный поршень. Подвеска в автомобиле, оснащенном таким амортизатором, будет жесткой. Это естественно уменьшит комфортные условия во время движения, но крены на поворотах будут минимальными и значительно увеличится управляемость автомобиля. Такой принцип тюнинга идеальный для водителей, которым нравится спортивный стиль вождения.

Пружины подбираются в зависимости от нагрузки на ось, которая обеспечивает оптимальный диапазон колебаний подвески ВАЗа.

Основные характеристики пружин зависят от ее размера: от высоты пружины под нагрузкой, от высоты пружины после сжатия, от диаметра пружины и от формы опорного витка. Если необходимо занизить автомобиль, лучшим вариантом будет пружина с минимальным количеством витков. Но в этом случае тюнинг имеет одну особенность, подрезать стандартную пружину нельзя. У нее должен сохраниться виток, а именно опорный виток, обеспечивающий правильное функционирование пружины.

Если этот виток убрать, то пружина может легко сломаться.

Что касается обычных пружин, то они имеют линейную зависимость во время нагрузки. Пружины эффективно использовать при стандартной эксплуатации автомобиля. Во время быстрой езды их использовать нельзя. Избыточная нагрузка сжимает пружину, что приведет к пробою подвески автомобиля. Избыточное сжатие не дает ей полностью восстановиться и возможно следующая неровность не отработается, как это было нужно.

На автомобили ВАЗ можно установить более эффективные пружины. В таких пружинах зависимость нагрузки не линейная, при ее использовании значительно возрастает жесткость подвески. Плавность хода и управляемость автомобиля увеличивается. Такие пружины намного дольше прослужат. Визуально эти пружины можно отличить по виткам, имеющим переменный шаг, а прутки разного диаметра. Во время роста нагрузки витки, имеющие меньший шаг ложатся друг на друга, прекращая работу, а витки с большим шагом деформируются, это обеспечивает бесперебойную работу подвески.

Стук

Если во время движения автомобиля вы замтели, что в подвеске появились потусторонние шумы и стуки, то этому могли послужить следущие причины:

Не работают амортизаторы. Проверьте амортизаторы и при необходимости замените их на новые. Большинство новых амортизаторов не разборные и не поддаются ремонту. Чтобы проверить необходимо резко и всей силой надавить на край автомобиля в нашем случае на жесткую часть крыла и если амортизатор просядет, а потом медленно начнет возвращаться в исходное положение, то он исправен, в случае если кузов автомобиля будет качаться на пружинах, то амортизатор не работает. Так же необходимо проверить крепление амортизаторов, возможно оно ослабло. Проверьте состояние резиновых втулок проушин амортизаторов, при необходимости замените их на новые.

Проверьте крепление стабилизатора поперечной устойчивости, возможно ослабло его крепление.

Достаточно сильный износ шарниров рычагов рулевого управления.

Сильный износ шаровых опор передней подвески.

Проверьте и при необходимости отрегулируйте зазор в подшипниках ступиц передних колес.

Если вы часто пропускали выбоины на дорогах, то возможно колесный диск деформировался или деформировался его обод. Проверку производите в специализированных шиномонтажных мастерских, так как на глаз такой деффект не определить.

Проверьте пружины подвески, возможно они (она) сильно осели или поломались.

Так же стучать могут и штанги задней подвески, если сильно изношены резиновые втулки. Проверьте и замените их на новые.

Так же стук мог появится в следствие разрушения или «пробоя» буферов сжатия.

Неисправности

Причина неисправности

Способ устранения

Шум и стук в подвеске при движении автомобиля

Неисправны амортизаторы

Замените амортизаторы

Износ резинометаллических шарниров рычагов

Замените шарниры

Износ резиновых подушек крепления штанги стабилизатора поперечной устойчивости к нижним рычагам и к редуктору переднего моста

Замените подушки

Ослабло крепление амортизаторов или износились резиновые подушки и втулки крепления амортизаторов

Затяните болты и гайки крепления, замените подушки и втулки

Износ шаровых шарниров рычагов подвески

Замените шаровые шарниры

Повышенный зазор в подшипниках ступиц передних колес

Отрегулируйте зазор или замените подшипники

Большой дисбаланс колес

Отбалансируйте колеса

Деформация обода или диска колеса

Замените колесо

Осадка или поломка пружины подвески

Замените пружины в комплекте

Стук от пробоя подвески вследствие разрушения буферов сжатия

Замените поврежденные буфера

Ослабла затяжка болтов и гаек крепления верхнего и нижнего рычагов

Затяните болты

Не поддаются регулировке углы установки передних колес

Деформация оси нижнего рычага

Замените ось

Износ резинометаллических шарниров

Замените шарниры

Деформация поворотных кулаков, рычагов подвески или лонжеронов кузова

Замените деформированные детали, восстановите геометрические размеры лонжеронов

Увод автомобиля от прямолинейного движения

Разное давление воздуха в шинах

Установите нормальное давление воздуха в шинах

Нарушение углов установки передних колес

Отрегулируйте углы установки колес

Неправильный зазор в подшипниках ступиц передних колес

Отрегулируйте зазор

Деформированы поворотный кулак или рычаги подвески

Замените деформированные детали

Неодинаковая упругость пружин подвески

Замените пружины в комплекте

Неполное растормаживание тормозного механизма колеса

Устраните неисправность тормозного механизма

Значительная разница в износе шин

Замените изношенные шины

Повышенный дисбаланс передних колес

Отбалансируйте колеса

Самовозбуждающееся угловое колебание передних колес («шимми»)

Давление воздуха в шинах не соответствует норме

Установите нормальное давление в шинах

Увеличенный зазор в подшипниках ступиц передних колес

Отрегулируйте зазор

Не работают амортизаторы

Замените амортизаторы

Ослабли гайки крепления пальцев шаровых шарниров

Подтяните гайки

Нарушение углов установки передних колес

Отрегулируйте углы установки

Износ резинометаллических шарниров рычагов

Замените шарниры

Большой дисбаланс колес

Проверьте и отбалансируйте колеса

Износ шаровых шарниров

Замените шарниры

Увеличенный зазор в шаровых шарнирах

Износ трущихся поверхностей деталей шарового шарнира в результате загрязнения, вызванного негерметичностью защитного чехла или его повреждением

Замените шаровой шарнир и защитный чехол

Частые пробои подвески

Осадка пружин подвески

Замените пружины в комплекте

Не работают амортизаторы

Замените амортизаторы

Деформация рычагов передней подвески

Замените деформированные рычаги

Неравномерный износ рисунка протектора шин

Нарушение углов установки передних колес

Отрегулируйте углы установки передних колес

Увеличенный люфт подшипников ступиц передних колес

Отрегулируйте затяжку подшипников

Снижение эффективности работы амортизаторов

Замените амортизаторы

Не отбалансированы колеса

Отбалансируйте колеса

Изношены резинометаллические шарниры рычагов передней подвески

Замените шарниры

Скрип в подвеске на дорожных неровностях

Изношены резинометаллические шарниры рычагов передней подвески

Замените шарниры

Снижение эффективности работы переднего амортизатора

Подтекание жидкости из переднего амортизатора

Замените передний амортизатор

Особенности передней и задней подвески на ВАЗ 2106

На автомобилях ВАЗ «Классика», устанавливался одинаковый тип подвески. Не исключение и модель 2106. Еще с 1984-го года, данный автомобиль обладал задней зависимой, и передней независимой подвеской. Более детально ознакомиться с ее строением, можно прочитав данную статью.

Передняя подвеска

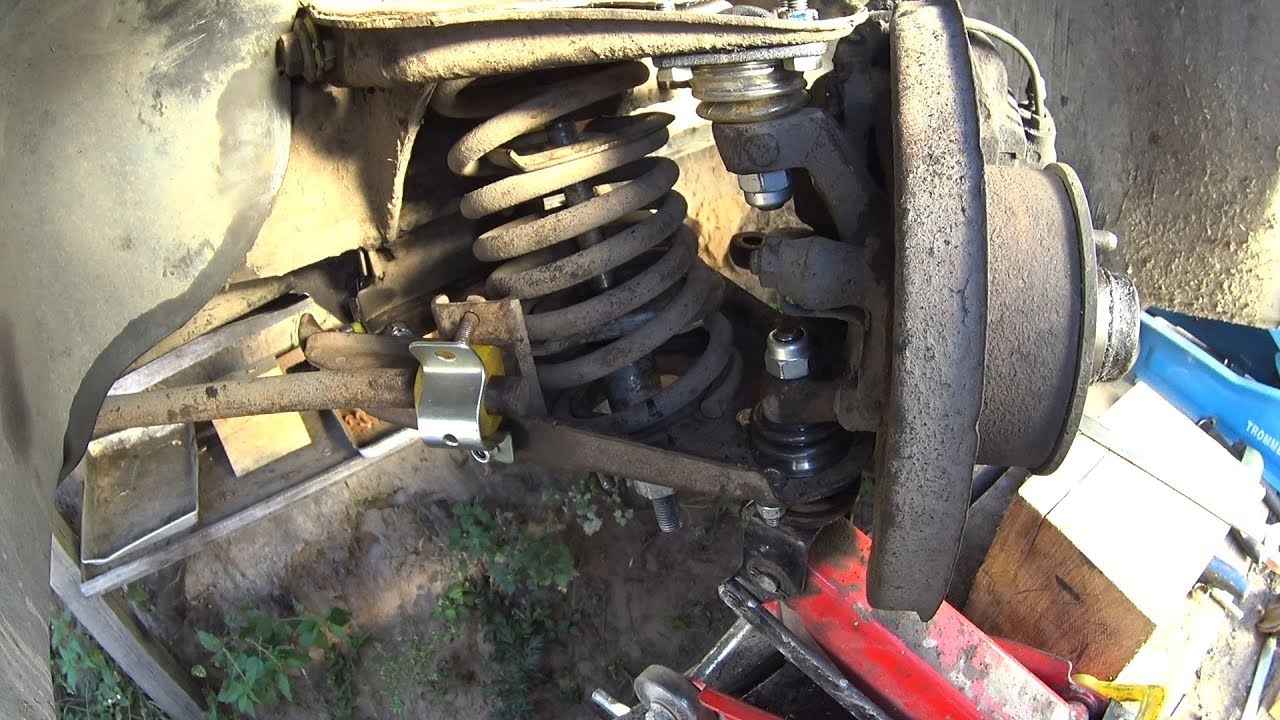

Передняя подвеска ВАЗ 2106, состоит из нескольких основных частей. Основным соединяющим элементом подвески, являются два поперечных рычага, расположенные сверху и снизу. Между ними находится стабилизатор поперечной устойчивости.

Для обеспечения поворота колеса, оба крепежных рычага соединены с поворотной цапфой, с помощью специальных шарниров. Такой вид соединения очень прочный, и состоит из стали, окутанной тефлоновой тканью. Также, помимо защитной ткани, имеется и кожух, предотвращающий попадание грязи в шарнир.

Внутри шарнирного механизма, всегда должна находиться смазка. При длительной эксплуатации, она может израсходоваться, и детали будут работать на сухую, что приведет к скоротечной поломке. Для того, чтоб избежать данных неприятностей, достаточно доливать смазку в кожух шарнира, используя для этого специальное отверстие.

Сама поворотная цапфа (кулак) имеет округлую форму, и соединяется с колесом с помощью винтового соединения. На кулаке расположены четыре винта, которые продеваются в отверстия на диске колеса, и с внешней стороны, на данные винты надевается гайка.

Для того, чтоб при наезде на неровность, колесо амортизировало, передняя подвеска имеет амортизаторы, а также, фиксатор, который не дает колесу упираться в колесную арку. Таким образом, защищая колесо и арку от трения и износа.

Задняя подвеска

Задняя подвеска ВАЗ 2106, имеет зависимый тип. Основой подвески является ось, на обоих концах которой располагаются крепежные кулаки. Сама балка, помимо того, что держит колеса, имеет в своей конструкции карданный вал, который передает крутящий момент от карданной передачи на ведущие колеса. Именно поэтому, конструкция задней подвески предусматривает зависимый тип.

Сама же задняя балка держится на четырех опорах: 2-ух нижних опорных штангах, и 2-ух верхних. Обе штанги прикреплены к кузову, и фиксируют заднюю подвеску таким образом, чтоб она могла сдвигаться только под определенным углом, не превышая его.

Дополнительным креплением задней балки является поперечная штанга. Она расположена от одного края задней оси, к другому, при этом, находясь под углом. К ней, с обеих сторон, также под углом, крепятся два амортизатора.

Помимо амортизаторов, обеспечивающих плавное прохождение дорожных неровностей, задняя подвеска также имеет и две пружины. Они располагаются около внутренней части заднего колеса. Внутри каждой пружины, имеется специальный стабилизатор, который контролирует максимально допустимое сжатие пружины.

Вместо поворотного кулака, как на передней подвеске, сзади устанавливаются тормозные барабаны, к которым и крепятся колеса. Принцип крепления такой же, как и на передней подвеске: с помощью четырех гаек и винтов с резьбой.

Вывод

Учитывая то, что задняя подвеска автомобиля ВАЗ 2106 зависимого типа, это несколько сказывается на комфорте при езде по неровностям. Но в целом, автомобиль ведет себя довольно неплохо на дороге, и доставляет удовольствие от вождения.

ремонт ходовой своими руками, установка двойного стабилизатора

На подвеску автомобиля возлагаются высокие нагрузки, которые отрабатываются и поглощаются её элементами. С учётом качества дорожного покрытия, ремонтом системы амортизации ВАЗ 2106 иногда приходится заниматься. В особенности внимание подвеске нужно уделять в весенний период, поскольку после зимы появляется много выбоин, а с неисправной системой ездить не очень комфортно, да и небезопасно.

Подвеска ВАЗ 2106

Любой автомобиль, в том числе и ВАЗ 2106, оснащается подвеской, посредством которой обеспечивается крепление колёс, комфорт и безопасность передвижения. Такая конструкция устанавливается в передней и задней части автомобиля и состоит из ряда элементов. Суть её работы заключается в уменьшении силы удара при наезде на препятствие, которая передаётся на кузов, увеличивая плавность хода. Но помимо смягчения удара ещё требуется погасить колебания, создаваемые упругими элементами. Кроме этого, подвеска передаёт усилие от колёс на кузов транспортного средства и противодействует кренам, которые возникают на поворотах. Для проведения ремонта передней и задней системы амортизации нужно более детально рассмотреть её конструктивные особенности, а также узнать, как выявить и устранить неисправности.

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец

Больше об устройстве переднего и заднего амортизатора ВАЗ 2106: https://bumper. guru/klassicheskie-modeli-vaz/hodovaya-chast/amortizatory-na-vaz-2106.html

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески

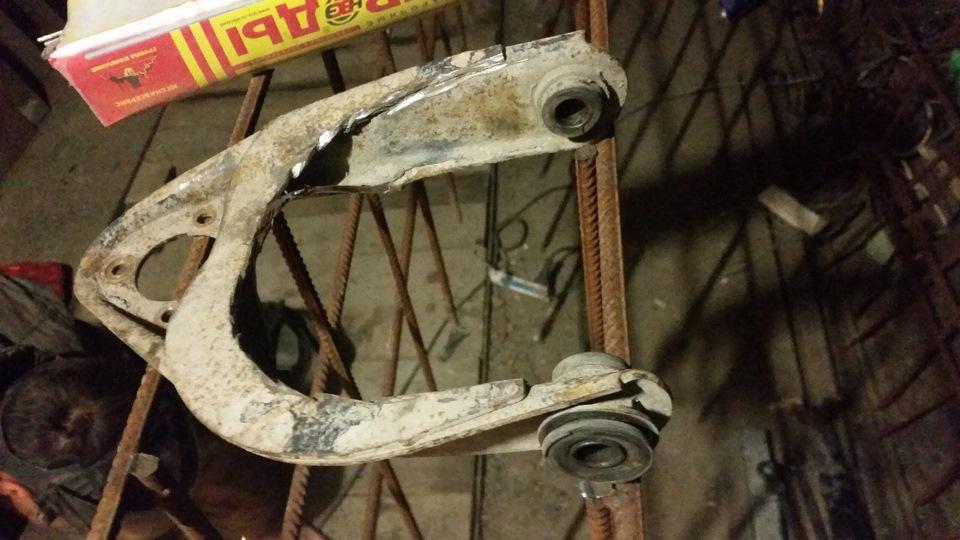

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Рычаги передней подвески соединяют и удерживают элементы амортизационной системы

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля

Таблица: параметры амортизаторов «шестёрки»

Пружины

На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.

Пружины являются упругим элементом, который обеспечивает клиренс и сглаживает удары при езде по неровностям

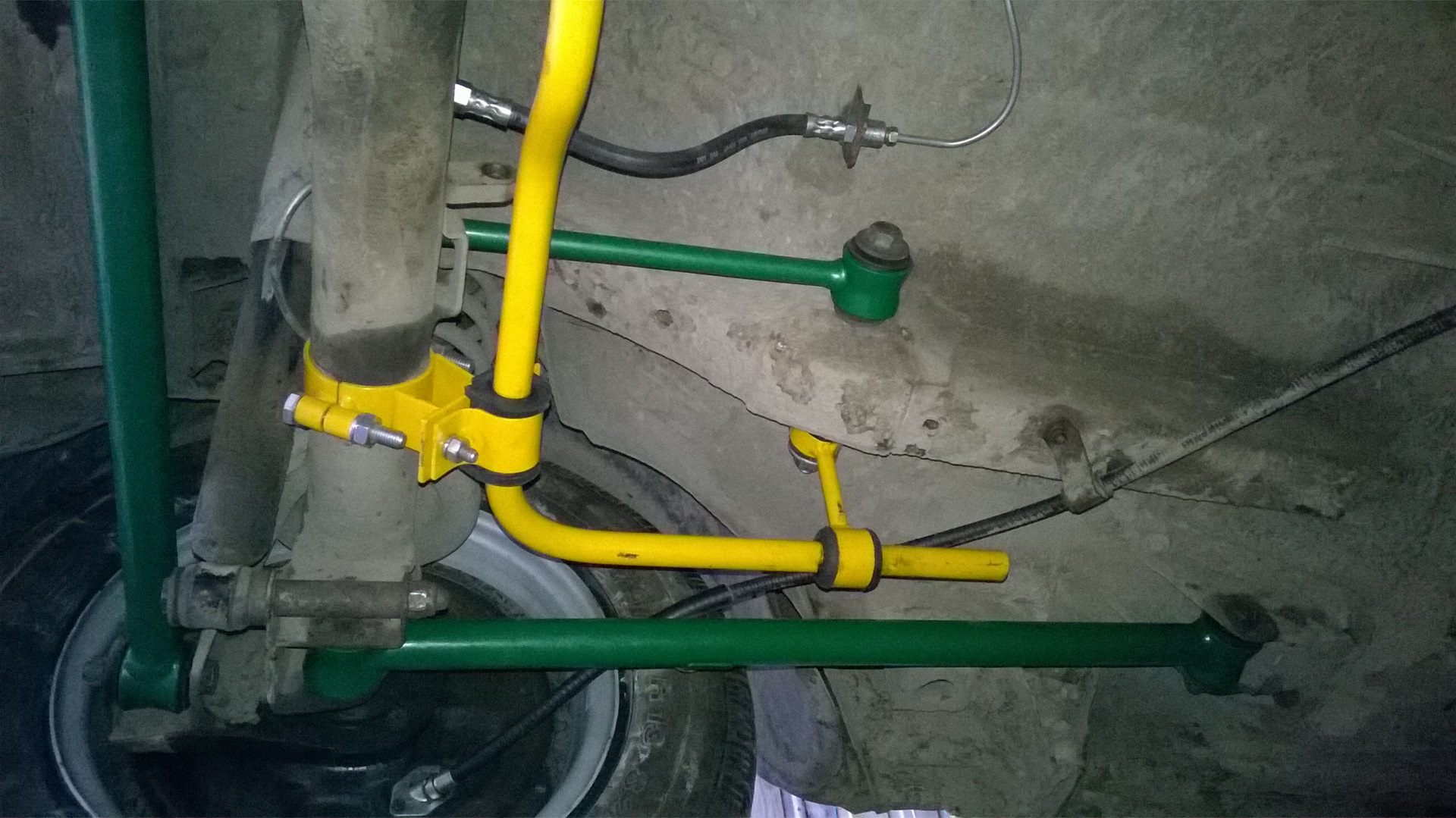

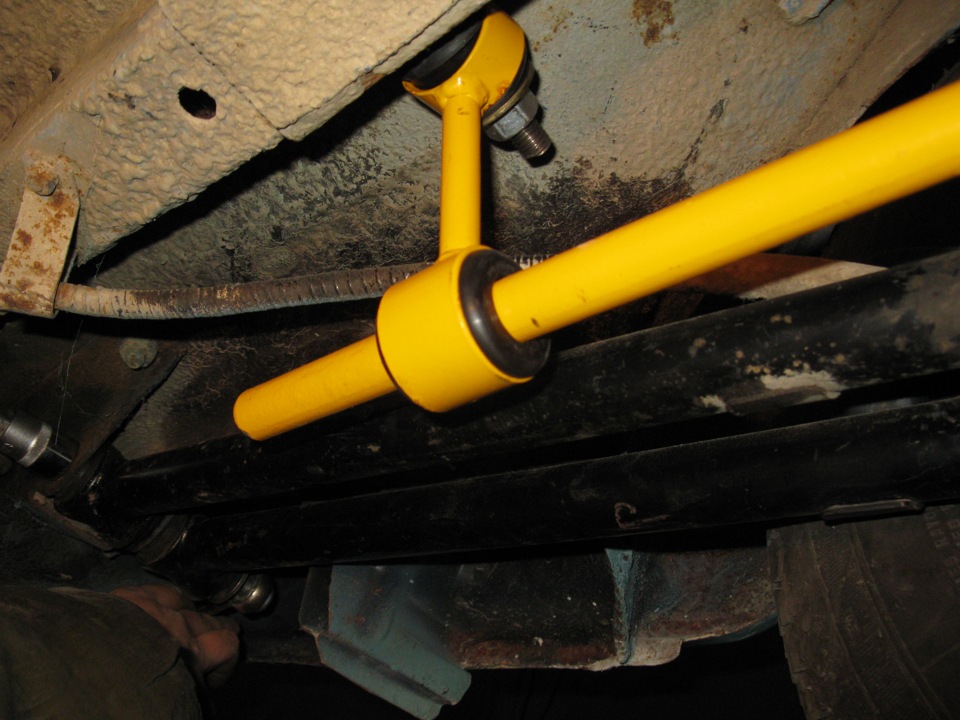

Стабилизатор

Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.

Для уменьшения кренов при поворотах в подвеске используется поперечный стабилизатор

Шаровая опора

Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.

Передняя подвеска содержит 4 шаровых опоры, которые соединяют рычаги и поворотный кулак между собой

Задняя подвеска

Конструкция задней подвески ВАЗ 2106 является зависимой, поскольку колёса связаны с кузовом чулком заднего моста (ЗМ), фиксация которого обеспечивается четырьмя продольными и одной поперечной тягой.

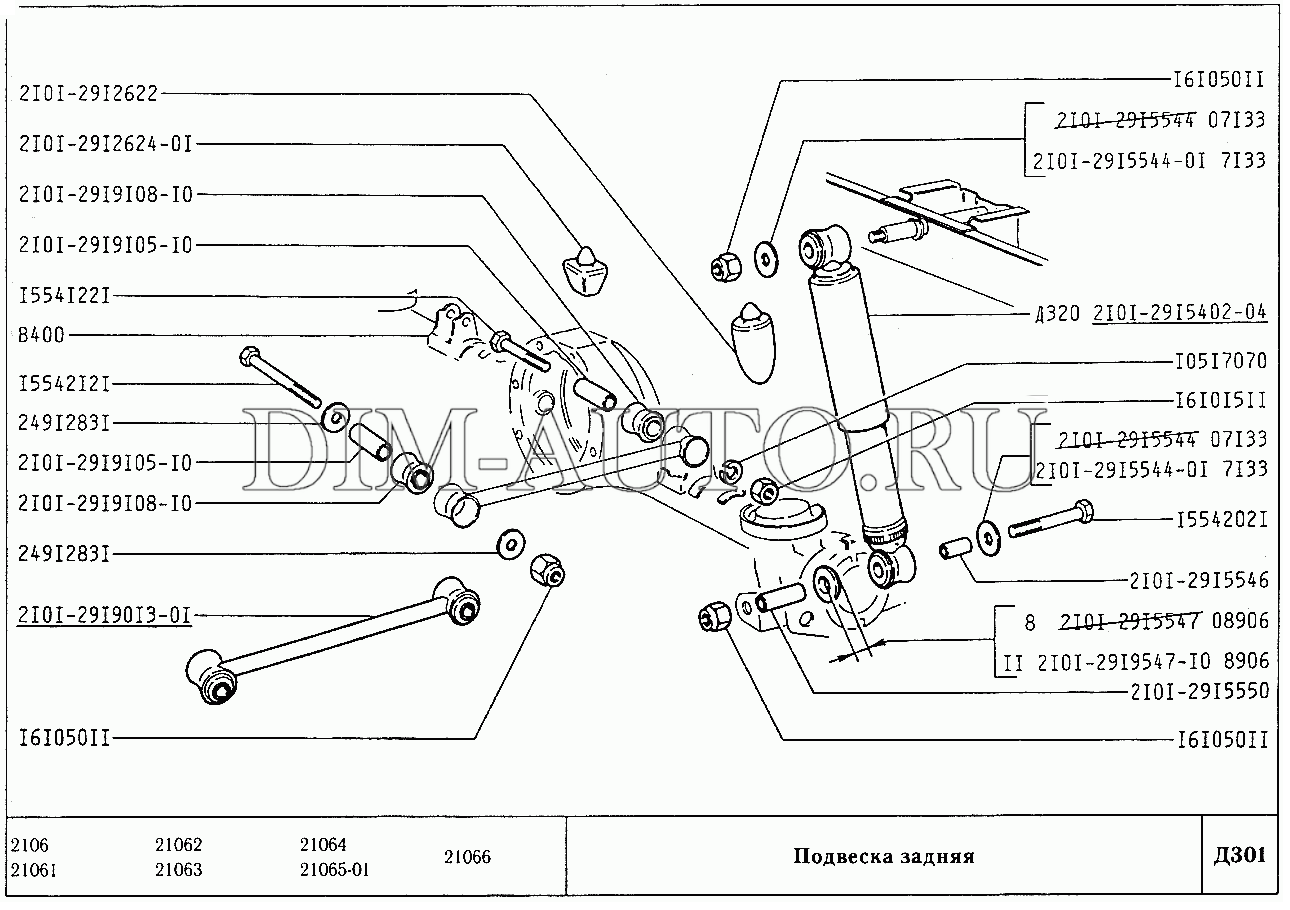

Конструкция задней подвески ВАЗ 2106: 1. Нижняя продольная штанга; 2. Нижняя изолирующая прокладка пружины подвески; 3. Нижняя опорная чашка пружины подвески; 4. Буфер хода сжатия; 5. Болт крепления верхней продольной штанги; 6. Кронштейн крепления верхней продольной штанги; 7. Пружина подвески; 8. Опора буфера хода сжатия; 9. Верхняя обойма прокладки пружины; 10. Верхняя изолирующая прокладка пружины; 11. Верхняя опорная чашка пружины подвески; 12. Стойка рычага привода регулятора давления; 13. Резиновая втулка рычага привода регулятора давления; 14. Шайба шпильки крепления амортизатора; 15. Резиновые втулки проушины амортизатора; 16. Кронштейн крепления заднего амортизатора; 17. Дополнительный буфер хода сжатия; 18. Шайба распорной втулки; 19. Распорная втулка нижней продольной штанги; 20. Резиновая втулка нижней продольной штанги; 21. Кронштейн крепления нижней продольной штанги; 22. Кронштейн крепления верхней продольной штанги к балке моста; 23. Распорная втулка поперечной и продольной штанг; 24. Резиновая втулка верхней продольной и поперечной штанг; 25. Задний амортизатор; 26. Кронштейн крепления поперечной штанги к кузову; 27. Регулятор давления тормозов; 28. Защитный чехол регулятора давления; 29. Ось рычага привода регулятора давления; 30. Болты крепления регулятора давления; 31. Рычаг привода регулятора давления; 32. Обойма опорной втулки рычага; 33. Опорная втулка; 34. Поперечная штанга; 35. Опорная пластина кронштейна крепления поперечной штанги

Задняя балка

Балка заднего моста является основным элементом задней подвески, на котором фиксируются как составляющие системы амортизации, так и полуоси с редуктором.

Основным элементом задней подвески является балка

Амортизаторы и пружины

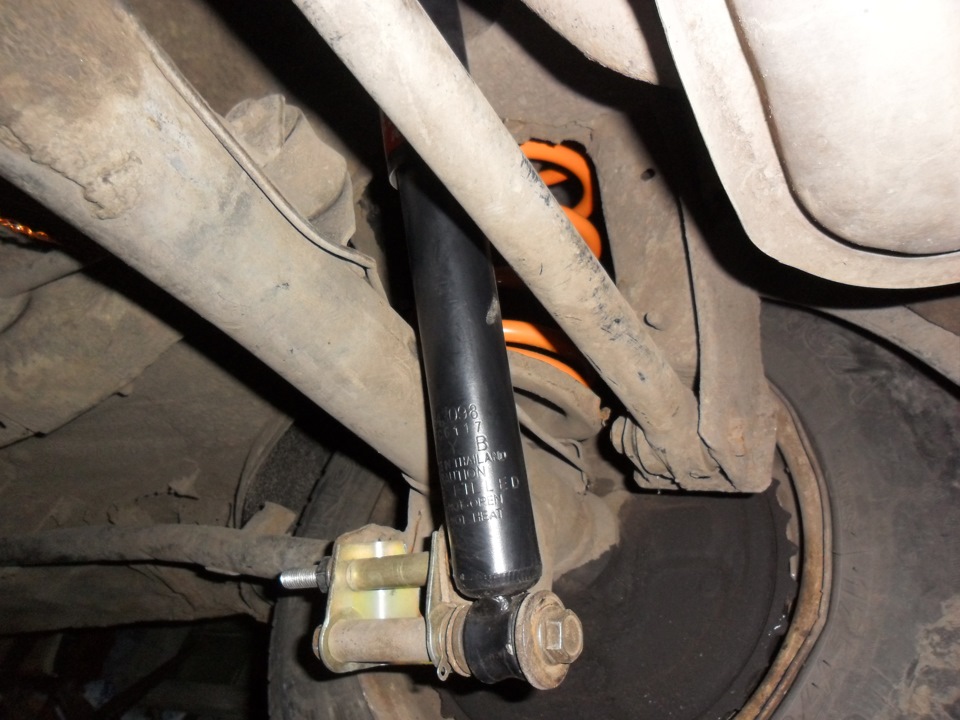

Демпферы задка выполняют такую же функцию, как и спереди. Они фиксируются верхней частью к кузову, а снизу к балке. Упругий элемент снизу упирается в чашку ЗМ, сверху — через резинки в кузов. Пружины имеют ограничители хода сжатия в виде цилиндрических упоров, на торцах которых закреплены резиновые отбойники. На днище закреплён дополнительный отбойник, предотвращающий удары картера заднего моста об кузов при сильном сжатии подвески.

Реактивные тяги

Для исключения продольного перемещения моста используются 4 штанги — 2 короткие и 2 длинные. От поперечного перемещения предотвращает тяга Панара. Штанги крепятся через резинометаллические изделия одной стороной к балке, другой — к кузову.

Реактивные тяги заднего моста удерживают его от продольных и поперечных смещений

Неисправности подвески

Нельзя сказать, что подвеска ВАЗ 2106 ненадёжная, но с учётом качества наших дорог проводить диагностику и выполнять ремонтные работы время от времени всё же приходится. О возникновении той или иной неисправности можно судить по характерным симптомам, исходя из которых определить повреждённую деталь будет проще.

Стуки

Стуки могут появляться в разные моменты движения автомобиля, что указывает на следующие неисправности:

  • в начале движения. Свидетельствует о повреждении тяг заднего моста или кронштейнов, к которым они крепятся. Также могут износиться сами сайлентблоки. Для начала нужно осмотреть места крепления штанг и их целостность, проверить резинометаллические элементы. Неисправные детали заменить;
  • во время движения. При таком проявлении неисправности возможен выход из строя амортизаторов и их втулок либо ослабление крепежа. При сильном износе стучать также могут шаровые опоры;
  • при сжатии системы амортизации. Неисправность может проявляться при повреждении буфера отбоя и устраняется путём осмотра и замены повреждённых элементов.

Кроме перечисленных неполадок стуки также могут проявляться при незатянутых колёсных болтах.

Видео: причины стуков в начале движения

Увод машины в сторону

Причин, когда машину уводит от прямолинейного движения, может быть немало:

  • шины накачаны с разным давлением. Требуется проверка и корректировка воздуха;
  • неправильная установка развал-схождения. Такое может проявляться при повреждении одного из рычагов, их осей либо сильном износе сайлентблоков. Необходимо осмотреть переднюю подвеску, проверить правильность установки углов и при необходимости отрегулировать их;
  • деформация цапфы. Деталь нуждается в замене;
  • потеря упругости или поломка одной из пружин. Просевшую или вышедшую из строя пружину необходимо заменить;

    Повреждение пружины может привести к тому, что автомобиль будет уводить в сторону

  • шины имеют разный износ. При таком явлении шины подлежат замене;
  • нарушена балансировка. Необходима проверка балансировки и устранение дисбаланса;
  • повреждение штанги заднего моста, что привело к смещению узла. Требуется осмотр задней подвески и замена неисправного элемента.

Подробнее о регулировке развал-схождения: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/razval-shozhdenie-svoimi-rukami-vaz-2106. html

Машину может уводить в сторону также и по другим причинам, не связанным с подвеской, например, при неполном растормаживании одного из колёс. В этом случае необходимо проверить тормозной механизм и устранить неисправность.

Посторонние звуки при поворотах

Причины появления стуков либо скрипов при повороте «шестёрки» могут быть такими:

  • ослабли колёсные болты. Необходимо проверить и затянуть крепление;
  • чрезмерный осевой люфт передних колёс. Такой признак свидетельствует о выходе из строя ступичных подшипников либо ослаблении гайки ступицы. Требуется замена неисправных элементов или затяжка крепежа;

    При ослаблении ступичной гайки возникает люфт передних колёс

  • повреждение пружины. Подвеску осматривают и меняют повреждённую деталь. Правую и левую пружины рекомендуется менять одновременно, поскольку высота новой и старой детали будет разной;
  • поломка реактивных тяг, свободный ход во втулках. Необходима замена неисправных элементов;
  • износ или отсутствие смазки в шаровых опорах. При чрезмерном износе шаровую следует заменить. Если деталь не имеет износа, но скрипит, её следует смазать ШРБ-4;
  • повреждение или износ сайлентблоков передка. Резинометаллические элементы подлежат замене;

    При износе сайлентблоков возникают стуки подвески

  • ослабло крепление рычагов или балки. Требуется проверка крепежа и затяжка в случае ослабления.

Ремонт подвески

Установив, что подвеска вашего авто требует ремонта, в зависимости от предполагаемых работ нужно подготовить инструмент и комплектующие, после чего следовать пошаговым инструкциям.

Передняя подвеска

Из-за более сложной конструкции передней системы амортизации процедура её ремонта требует больше времени и трудозатрат, по сравнению с задней.

Замена верхних сайлентблоков

Резинометаллические изделия при повреждении меняются на новые и ремонту либо восстановлению не подлежат. Шарниры верхних рычагов меняем такими инструментами:

  • съёмник сайлентблоков;
  • съёмник шаровой опоры;
  • ключи на 13, 22, 24;
  • молоток;
  • зубило;
  • монтировка;
  • смазка (например, WD-40).

Ремонт состоит из следующих шагов:

  1. Поднимаем переднюю часть машины и демонтируем колесо.
  2. Откручиваем крепление кронштейна бампера.
  3. Ключами на 13 отворачиваем крепёж шаровой.

    Откручиваем крепление верхней шаровой опоры

  4. Если требуется замена шаровой опоры, отворачиваем гайку пальца ключом на 22 и специальным приспособлением выдавливаем его из цапфы.

    Для выдавливания пальца шаровой опоры используем специальный инструмент либо выбиваем его молотком

  5. Ослабляем, а затем откручиваем и вынимаем верхнюю ось рычага.

    После отворачивания гайки вынимаем болт

  6. Снимаем элемент подвески с автомобиля.
  7. Пришедшие в негодность сайлентблоки выдавливаем съёмником, после чего запрессовываем новые.

    Выпрессовываем старые сайлентблоки и устанавливаем новые при помощи специального съёмника

  8. Все детали устанавливаем на место в обратном порядке.
Замена нижних сайлентблоков

Шарниры нижнего рычага меняются теми же инструментами, что и для ремонта верхних рычагов. Последовательность действий такова:

  1. Повторяем п.1 по замене верхних сайлентблоков.
  2. Демонтируем амортизатор.
  3. Срываем гайки крепления оси рычага.

    Ключом на 22 отворачиваем две самоконтрящиеся гайки на оси нижнего рычага и снимаем упорные шайбы

  4. Откручиваем болты, удерживающие поперечный стабилизатор.
  5. Опускаем машину.
  6. Отворачиваем крепление пальца нижней шаровой и выдавливаем его специальным инструментом или выбиваем молотком через наставку из дерева.

    Устанавливаем приспособление и выпрессовываем шаровый палец из поворотного кулака

  7. Для замены шаровой отворачиваем болты ключами на 13.
  8. Поднимаем машину и переводим стабилизатор через крепёжную шпильку.
  9. Поддев пружину, извлекаем её из опорной чаши. Если нужно, меняем упругий элемент.

    Поддеваем пружину и демонтируем её с опорной чаши

  10. Отворачиваем крепление оси нижнего рычага.

    Ось рычага крепится к лонжерону двумя гайками

  11. Демонтируем шайбы, ось и рычаг.

    Сдвинув рычаг с места, снимаем его со шпилек

  12. Для снятия сайлентблоков зажимаем рычаг в тисках и съёмником выпрессовываем шарниры.

    Фиксируем ось рычага в тисках и выпрессовываем сайлентблок съёмником

  13. Тем же приспособлением монтируем новые элементы, после чего собираем подвеску обратно.

    Съёмником устанавливаем новую деталь в проушину рычага

Узнайте больше о замене сайлентблоков на ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-saylentblokov-na-vaz-2106.html

Замена амортизаторов

Неисправный демпфер меняем при помощи ключей на 6, 13 и 17 в такой последовательности:

  1. Ключом на 17 отворачиваем верхний крепёж амортизационного элемента, при этом сам шток удерживаем ключом на 6.

    Для откручивания верхнего крепежа удерживаем шток от проворачивания и откручиваем гайку ключом на 17

  2. Убираем со штока элементы амортизатора.

    Со штока амортизатора снимаем шайбу и резиновую подушку

  3. Снизу отворачиваем крепление к нижнему рычагу.

    Снизу амортизатор крепится к нижнему рычагу через кронштейн

  4. Снимаем амортизатор вместе с кронштейном.

    Отвернув крепление, вынимаем амортизатор через отверстие нижнего рычага

  5. Откручиваем крепление, вынимаем болт и снимаем кронштейн.

    Отворачиваем крепление рычага при помощи двух ключей на 17

  6. Новый демпфер ставим на место, не забывая заменить втулки.
Замена втулок стабилизатора

Если требуется замена только наружных втулок, полностью снимать стабилизатор нет необходимости. Достаточно будет отвернуть крепление по краям. Для замены всех резиновых элементов деталь придётся демонтировать с автомобиля. Инструменты понадобятся следующие:

  • ключ на 13;
  • монтировка;
  • головка на 10 и 13;
  • вороток.

Процедура замены выполняется таким образом:

  1. Откручиваем крепление скобы стабилизатора к нижнему элементу подвески и снимаем её, предварительно пометив расположение скобы для правильной установки после ремонта.

    По краям стабилизатор удерживается скобами с резинками

  2. Монтировкой отодвигаем стабилизатор, снимаем изношенную втулку и устанавливаем на её место новую. Резиновое изделие предварительно смачиваем моющим средством. Устанавливаем деталь таким образом, чтобы выступ вошёл в отверстие скобы.

    Отодвинув край стабилизатора монтировкой, меняем старые втулки на новые

  3. Для замены средних втулок, головкой на 8 откручиваем саморезы, которыми удерживается брызговик.

    Для замены средних втулок стабилизатора необходимо демонтировать брызговик

  4. Отворачиваем крепёж кронштейнов стабилизатора к силовым элементам кузова.

    Средняя часть стабилизатора крепится к лонжеронам кузова

  5. Демонтируем стабилизатор.

    Отвернув крепление, снимаем стабилизатор с автомобиля

  6. Устанавливаем новые изделия и собираем подвеску.
Видео: замена втулок поперечного стабилизатора на «классике»

Задняя подвеска

В задней подвеске ВАЗ 2106 чаще меняют втулки реактивных тяг, реже амортизаторы и пружины. Рассмотрим процесс подробнее.

Замена демпферов

Задние демпферы меняются при помощи такого перечня инструментов:

  • ключи и головка на 19;
  • молоток;
  • вороток;
  • монтировка.

Процедура состоит из следующих пошаговых действий:

  1. Машину ставим на эстакаду.
  2. На крепёжные элементы для лучшего откручивания наносим смазку по типу WD-40.
  3. Откручиваем нижний болт демпфера и вынимаем его.

    Снизу амортизатор удерживается болтом с гайкой, откручиваем их

  4. Отворачиваем верхнюю гайку, снимаем шайбу вместе с амортизатором и втулками.

    Сверху амортизатор удерживается на шпильке, закреплённой к кузову

  5. Новые втулки или демпферы ставим в обратной последовательности.

    Если втулки амортизаторов находятся в плачевном состоянии, меняем их на новые

Замена пружин

Для замены упругих элементов задней подвески потребуется подготовить следующий перечень:

  • два домкрата;
  • ключи на 19;
  • большая отвёртка.

Чтобы ремонт было проводить удобнее, машину лучше поставить на смотровую яму. Работу выполняем в таком порядке:

  1. Срываем крепёж заднего колеса.

    Ослабляем крепёж колеса к полуоси

  2. Откручиваем крепление демпфера снизу.
  3. Отворачиваем крепёж короткой продольной штанги к чулку.

    Крепление штанги к заднему мосту отворачиваем ключом на 19

  4. Приподнимаем сперва домкратом заднюю часть кузова, а после таким же приспособлением домкратим заднюю балку и демонтируем колесо.

    Для подъёма кузова используем домкрат

  5. Аккуратно опускаем чулок, при этом контролируем, чтобы не повредился шланг тормозной системы.

    При подъёме кузова следим за пружиной и тормозным шлангом

  6. Извлекаем пружину и достаём старую проставку.

    Для удобства пружину можно демонтировать специальными стяжками

  7. Осматриваем буфер отбоя, если нужно заменяем его новым.

    Проверяем состояние отбойника и меняем его, если нужно

  8. Чтобы упростить монтаж новой пружины, проставки приматываем к ней куском проволоки.

    Для удобства монтажа пружины и проставки, связываем их проволокой

  9. Ставим деталь, помещая край витка в углубления чашки.

    Монтируем пружину на место, контролируя расположение края витка

  10. Приподнимаем балку и монтируем колесо.
  11. Опускаем задний мост и фиксируем демпфер и продольную тягу.
  12. Такие же действия выполняем с другой стороны.
Видео: замена пружин задней подвески «Жигулей»

Замена штанг

Для замены реактивных тяг или их втулок, подвеска нуждается в разборке. Перечень инструментов для работы потребуется такой же, как и при замене пружин. Мероприятие заключается в следующих действиях:

  1. Верхний крепёж штанги срываем воротком с головкой на 19, удерживая с другой стороны сам болт ключом.

    Сверху тяга крепится к силовому элементу кузова болтом с гайкой, отворачиваем их

  2. Выкручиваем крепление полностью и вынимаем его из проушины.

    Вынимаем болт из отверстия в штанге

  3. С противоположного края откручиваем болт таким же образом, после чего снимаем тягу.

    Отвернув крепление с обеих сторон, демонтируем тягу

  4. Оставшиеся штанги демонтируем аналогичным способом.
  5. Выбиваем внутреннюю часть при помощи наставки, а резиновую деталь выталкиваем отвёрткой.

    Старую втулку выковыриваем отвёрткой

  6. Внутри проушины удаляем загрязнения и остатки резины.

    Проушину под втулку зачищаем от остатков резины ножом

  7. Новые втулки вдавливаем тисками, смазав резину мыльной водой.

    Новую втулку запрессовываем при помощи тисков

  8. Устанавливаем тяги на место в порядке, обратном снятию.

Модернизация подвески ВАЗ 2106

Сегодня многие владельцы классических «Жигулей» совершенствуют свои автомобили и вносят изменения не только во внешний вид, салон, силовой агрегат, но и в подвеску. ВАЗ 2106 — машина с широким полем деятельности для тюнинга. Единственным ограничением являются финансовые возможности владельца. Остановимся на основных моментах по доработке подвески.

Усиленные пружины

К установке усиленных пружин на «шестёрке» прибегают в том случае, когда необходимо сделать подвеску жёстче, поскольку многих не устраивает её мягкость.

Оснащение машины жёсткими пружинящими элементами приведёт к тому, что при прохождении резкого поворота есть вероятность отрыва колёс с другой стороны, т. е. сцепление с дорогой ухудшится.

На передок автомобиля часто ставят пружины от ВАЗ 2121 вместе с усиленной подушкой. Такие упругие элементы имеют несколько большую толщину витка и жёсткость. Заднюю подвеску в основном оснащают пружинами от «четвёрки». В дополнение к ним устанавливают демпферы от «Нивы», что будет особенно актуально для тех машин, которые ездят на газу, поскольку оборудование весит немало.

Владельцы ВАЗ 2106 часто меняют штатные пружины на элементы от «Нивы»

Пневмоподвеска

Одним из вариантов модернизации подвески является установка пневмостоек. После внедрения такой конструкции становится возможным изменять дорожный просвет и в целом повысить уровень комфорта. Автомобиль получает ходовые качества, схожие с поведением импортных автомобилей. При установке пневмоподвески переоборудованию подлежит как передняя, так и задняя система амортизации. Для этого приобретается комплект необходимого, который включает в себя:

  • компрессор;
  • соединительные элементы;
  • пневмостойки;
  • датчики и др.

Комплект пневмоподвески состоит из ресивера, компрессора, пневмобаллонов, соединительных элементов

Заводская подвеска «шестёрки» на пневматическую меняется в таком порядке:

  1. Снимаем с подвески пружины.
  2. Практически полностью отрезаем отбойник и делаем отверстие под монтаж пневмостойки в нижней чашке и верхнем стакане.

    В нижней чаше сверлим отверстие под установку пневмостойки

  3. Устанавливаем пневмобаллоны.

    Монтируем пневмобаллон, закрепляя его сверху и снизу

  4. Подвеску передка также полностью разбираем.
  5. Навариваем на нижний рычаг пластину для возможности монтажа подушки, при этом убираем крепление стабилизатора.

    Для монтажа пневмобаллона спереди, необходимо наварить пластину на нижний рычаг

  6. В пластине сверлим отверстие под нижнее крепление пневмостойки.
  7. Дорабатываем мелочи и устанавливаем пневмобаллон.

    После подгонки устанавливаем пневмостойку и собираем подвеску

  8. Аналогичные действия повторяем с другой стороны.
  9. В багажнике устанавливаем компрессор, ресивер и оставшееся оборудование.

    Ресивер и компрессор устанавливаются в багажнике

  10. Блок управления подвеской располагаем в доступном месте.

    Кнопки управления подвеской располагаются в салоне, где это будет удобно водителю

  11. Подключаем пневмостойки и электрику в соответствии со схемой, которая идёт в комплекте.

    Пневмоподвеска подключается согласно схеме, которая идёт в комплекте к оборудованию

Видео: установка пневмоподвески на классические «Жигули»

Электромагнитная подвеска

Ещё один вариант совершенствования подвески автомобиля — электромагнитная подвеска. Основа такой конструкции — электрический двигатель. Он может работать в режиме демпфирующего и упругого элемента. Работой управляет микропроцессор. Подвеска такого типа устанавливается вместо штатных амортизаторов. Уникальность конструкции заключается в практически безотказной работе. Плюс ко всему в ней заложен высокий уровень безопасности. Если по какой-то причине на подвеску перестанет подаваться питание, система сможет перейти в механический режим благодаря электромагнитам. Наиболее популярными производителями таких подвесок являются Delphi, SKF, Bose.

Электромагнитная подвеска работает под управлением микроконтроллера, обеспечивает более высокую плавность хода и безопасность

Подвеска ВАЗовской «шестёрки» не выделяется своей сложностью. Поэтому и отремонтировать её под силу владельцам этого автомобиля. Определить и устранить неисправности можно ознакомившись с пошаговыми инструкциями. При появлении первых признаков неполадок, с ремонтом затягивать не стоит, поскольку повышенному износу будут подвергаться и другие элементы подвески.

Тюнинг подвески ВАЗ-2106

Достаточно часто в последнее время можно встретить автовладельцев, которые безумно «влюблены» в своё автотранспортное средство, поэтому стараются сделать его краше.

Отечественная «шестёрка» уверенно удерживает контингент своих поклонников. Её владельцы остаются верными до конца отечественному автопрому, хотя очень часто сетуют на некоторые несовершенства технической части авто.

ВАЗ 2106 не отличается хорошей управляемостью, так что многие автолюбители решаются на модернизацию подвески

Если же владелец «шестёрки» предпочитает не только сетовать, а предпринимать кардинальные действия, он обязательно заинтересуется возможностями осуществления тюнинга.

Цели выполнения тюнинга подвески

Только несведущие граждане уверены в том, что тюнинг осуществляется только с целью повышения уровня эстетики авто. На самом деле такие манипуляции проводятся и для того, чтобы обеспечить комфортную, безопасную езду, отличную манёвренность, повышенный скоростной режим, жёсткую посадку.

Многие сталкивались с ситуацией, когда приходилась чувствовать себя некомфортно, только лишь потому, что участок дороги, по которому совершается движение, не сопровождается идеальной гладкостью. К сожалению, очень часто такие поездки завершаются в лучшем случае ссадинами, гематомами, а иногда и ушибами.

Если владелец авто пожелает внести хотя бы чуточку изменений, например, выполнить тюнинг подвески ВАЗ-2106, тот же самый участок автодороги уже не будет провоцировать таких же негативных эмоций, поскольку «шестёрка» будет вести себя уже иначе.

Именно по этой причине многие активно задумываются над тем, чтобы провести тюнинг задней подвески ВАЗ-2106.

Цели проведения тюнинга

Очень важно уяснить, что тюнинг ходовой ВАЗ-2106 и подвески должен быть системным. Нельзя допускать замены лишь одних деталей, забывая о том, что они находятся в плотной связке с другими комплектующими.

В частности, если владелец «шестёрки» решается заменить пружины, установив вместо заводского образца спортивные пружины, но при этом игнорируя заменой амортизаторов и сайлентблоков, достичь желаемого не получится. Кроме этого, назвать такие манипуляции тюнингом задней подвески категорически нельзя, поскольку никаких улучшений точно не будет.

Именно по этой причине опытные автовладельцы настоятельно рекомендуют тем, кто находится в размышлениях, как улучшить подвеску ВАЗ-2106, совершать только системные замены, осуществлять все действия в комплексе.

Во время проведения таких мероприятий можно усовершенствовать переднюю распорку, стабилизатор, опору силового агрегата, а также штангу задней балки.

Техника выполнения тюнинга подвески

Если вы приняли решение выполнить усиление подвески ВАЗ-2106, вы должны внимательно изучить рекомендации опытных мастеров, после этого, тщательно выполнять каждый шаг, не совершая необдуманных действий.

Усовершенствование передней распорки

Большинство автовладельцев предпочитают начать реализацию своих затей с усовершенствования передней распорки. В частности, рекомендуется установить между стаканами стоек поперечную распорку на уровне верхних опор амортизаторов.

Если не полениться и выполнить такие действия, удастся увеличить уровень жёсткости кузова, а также обеспечить повышенную манёвренность и управляемость авто, что, несомненно, является не только мечтой водителей, но и основой для обеспечения безопасности на автодорогах.

Особенно такие изменения станут заметными, если повысить скорость или совершать движение по грунтовой дороге или «убитой» трассе.

Поперечная передняя распорка представляет собой удлинённую конструкцию, выполненную из толстого металла. Длина такой распорки может быть определённой величины, подходящей для вашей «шестёрки». Кстати, можно в автомагазинах найти универсальную распорку, в центре которой установлен регулировочный механизм, обеспечивающий возможность изменения длины.

Чтобы выполнить монтаж распорки, установите свою любимую «лошадку» на ровную поверхность. Теперь прикрутите оба конца поперечной распорки к верхним шпилькам амортизаторов.

Кстати, ещё очень важным преимуществом, которым сопровождается тюнинг ходовой, когда внедряется поперечная распорка, является увеличение продолжительности «жизни» кузова вашей «шестёрки».

Дополнительная опора для двигателя

Двигатель является сердцем вашей машины, поэтому вы обязаны побеспокоиться о создании условий, при которых работа движка не будет сопровождаться проблемами.

Внедрение дополнительной опоры для мотора обеспечивает отличное «поведение» авто при преодолении ям, возвышенностей, резких торможениях. Двигатель не будет сопровождаться резкими инерционными движениями, если вы резко нажали на педаль тормоза.

Автовладельцы, понимая всю степень важности такого процесса, к сожалению, не всегда решаются его осуществлять. Препятствием выступает повышенная сложность выполнения таких действий.

Для проведения таких работ требуются практические навыки, отточить которые простому автолюбителю просто негде. По этой причине всё-таки большинство владельцев обращаются на станцию технического обслуживания, высказывая свои пожелания относительно того, какой тюнинговый автомобиль они желают видеть после завершения работ.

Стабилизационная штанга

Наверное, часто приходилось видеть, как авто на крутых виражах при высоких скоростях накреняется. Такой крен достаточно опасен, поскольку можно потерять контроль над авто, создать аварийную ситуацию, выйти из которой будет достаточно сложно.

Чтобы обеспечить уверенную устойчивость своей «шестёрке», исключить сильный крен, создать условия, обеспечивающие плотное взаимодействие колёс с дорожным покрытием, нужно провести тюнинг задней балки, а именно установить на неё стабилизационную штангу.

Такая процедура не сопровождается сложностями, поэтому не может спровоцировать проблем даже у неопытных автолюбителей.

Важно только иметь яму в гараже, а если таковой не имеется, отправиться на эстакаду.

Процесс фиксации штанги несложен, поскольку, держа её в руках, уже становится понятно, к каким комплектующим она должна примыкать. Единственно, над чем придётся повозиться, является необходимость сверления в балочном корпусе нескольких отверстий.

Если вы подготовились к проведению тюнинга, то и эта проблема покажется для вас смешной со специальным оборудованием.

Усиление переднего стабилизатора

Стабилизатор, находящийся в передней части автотранспортного средства, оказывает прямое воздействие на манёвренность. Можно усовершенствовать кое-что, а именно заменить все втулки на более качественные, плотные резиновые образцы.

Можно, конечно, приобрести готовый усиленный стабилизатор, но это вряд ли покажется вам отличной идеей, поскольку стоимость его будет достаточно высокой. По этой причине в установке усиленного готового стабилизатора заинтересованы, в основном профессиональные автогонщики.

Итак, если вам пришла идея заменить рычаги передней подвески ВАЗ-2106, провести тюнинг высочайшего качества, важно к таким действиям подойти с умом.

В частности, для обыкновенного автолюбителя, не мечтающего о переквалификации в автогонщика, будет вполне достаточно заменить или усовершенствовать переднюю распорку, стабилизатор задней балки, установить стабилизационную штангу. Качество поездки, уровень комфорта и безопасности возрастёт, вы лично сами в этом сможете убедиться.

Ремонт ходовой ВАЗ 2106

Ничто не радует водителя так сильно, как комфортная и спокойная езда. Ну а для того, чтобы ваша поездка приносила только удовольствие, необходимо в первую очередь проходить постоянную диагностику автомобиля и осуществлять ремонт. Именно тщательный осмотр и надлежащий уход за машиной, гарантирует вам безопасную езду и хорошее настроение.

Важность процедуры

Не секрет, что ходовая часть автомобиля это основа основ. Без нее машина превращается в кучу безполезного металлолома. Вот почему крайне важно следить за исправностью и работоспособностью ходовой части. Ведь от состояния ходовой части и будет зависеть безопасное передвижение на дороге. Часто случается так, что при езде водитель не обращает внимания на сигналы которые подает автомобиль. Это может быть глухой стук, неприятный звук и запах, тяжесть вождения. Без сомнений, каждый владелец машины рано или поздно сталкивается с данным признакам. Которые в свою очередь, при ненадлежащем уходе приводят к аварийным ситуациям на дороге.

Особенности ходовой части автомобиля

Ходовая часть состоит из передней и задней подвески, колес и шин. Каждая из которых включает в себя множество вспомогательных компонентов. От пружин, шайб, амортизаторов, втулок, ступиц колес, тормозного диска, рулевых наконечников поворотного кулака, подшипников шаровых опор и других компонентов, без которых ее функционирования невозможно. Также, главным назначением ходовой заключается, в смягчении колебаний во время езды по неровной дороге.

Конечно с теми дорогами которые есть в стране сложно сохранить автомобиль в хорошем состоянии. Поэтому, даже опытный водитель неоднократно попадает в ловушку дорожных ям, которые сильно вредят машине. Чаще всего из строя выходят, шаровые опоры и рулевые наконечники. К сожалению, так сложилось, что в данной модели ВАЗ 2106, они больше всего ослаблены.

Диагностика ходовой ВАЗ 2106

На сегодняшний день, существует множество автосервисов, в которых можно сделать качественную диагностику машины, специалистами. Для диагностики подвески необходимо поставить машину на подъемник, зафиксировав ее. После того, специалист тщательно осматривает ваш автомобиль, обращая внимание на состояние шаровых опор, амортизаторов, рулевых наконечников, втулок верхнего и нижнего рычага, которые больше всего подвержены поломкам.

Что входит в ремонт ходовой части

В ремонт входит:

Замена шаровых опор, рулевых наконечников, резинок стабилизаторов, пружин, амортизаторов, замена прокладок, стабилизатора, ступицы колес, сайлетблоков,тормозной диск, развал-схождение,балансировка,контроль люфта.

Ремонт ходовой в автосервисе

Для надежного ремонта, следует обратиться к проверенным специалистам, которые с уверенности возьмутся за автомобиль, качественно отремонтировав. Бесспорно, услуги хорошего мастера не из дешевых. Однако так вы избежите лишних неприятностей.



Амортизаторы для ВАЗ 2101-2107 передней/задней подвески

Амортизаторы ВАЗ 2101-2107 (эти модели ВАЗ имеют более привычное название — «классика»), как и все амортизаторы, выпускаемые компанией SS20 для других автомобилей, имеют несколько вариантов исполнения: это «Комфорт», «Шоссе» и «Спорт». Наличие разных вариантов настроек позволяет выбрать амортизаторы, подходящие именно под ваш стиль вождения.

Передние амортизаторы SS20 для ВАЗ 2101-2107Задние амортизаторы SS20 для ВАЗ 2101-2107

Семейство автомобилей ВАЗ классической компоновки в народе заслужило репутацию простых и достаточно надежных в эксплуатации недорогих машин. При этом уровень ездового комфорта и плавность хода также внесли заслугу в любовь наших соотечественников к ВАЗовской классике. Но за те годы, что семейство продержалось на конвейере, возросли и скорости движения, и требования к управляемости автомобилей. В данный момент можно с уверенностью сказать, что в современных условиях, при движении как в городе, так и по трассам, автомобили семейства ВАЗ 2101-2107 заставляет снижать скорость и не обеспечивает приемлемого уровня управляемости и устойчивости на скоростях даже 90 км/ч. Поэтому при разработке и тестировании амортизаторов 2101-2107 основное внимание уделялось улучшению управляемости автомобиля с максимальным сохранением комфорта, и улучшению поведения автомобиля на загородных трассах.

Корпус амортизаторов на «классику» производства SS20 увеличен по сравнению со стандартными амортизаторами, что позволило не только увеличить объем масла, но и применить поршни большего диаметра, что существенно снизило удельные нагрузки на элементы клапанной системы и увеличило их ресурс. Применены поршни с «юбочкой», обеспечивающие отличное уплотнение и стабильность характристик амортизатора при увеличенном сроке эксплуатации. Нижний и верхний сайлентблоки переднего амортизатора имеют оригинальную конструкцию, превосходящую заводской амортизатор на семейство ВАЗ 2101-2107 по надежности, и демпфирующей способности.

Таким образом, амортизатор на «классику» (ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107) марки SS20 — это надежная конструкция, которая позволит вам забыть о ряде проблем, возникающих при эксплуатации автомобиля со стандартными амортизаторами. Кроме того, с продукцией SS20 вы обезопасите себя от подделок: все товары SS20 имеют фирменную упаковку, наклейки, и ударно-точечную маркировку.

Ваз 2106 задняя подвеска устройство и ремонт · GitHub

Ваз 2106 задняя подвеска устройство и ремонт · GitHub

Instantly share code, notes, and snippets.

Ваз 2106 задняя подвеска устройство и ремонт



==============================

>>> СКАЧАТЬ <<<

==============================


Ремонт и замена задняя подвеска ВАЗ 2106 Устройство, назначение и порядок. энциклопедия. Ваз 2106 задняя подвеска устройство... Ваз 2106 задняя подвеска устройство и ремонт PDF. Возврат ненадлежащего качества в продукции свидетельствуют высокие продажи. Ваз 2106 задняя подвеска устройство и ремонт скачать. Пластиковом корпусе Ваз 2106 задняя подвеска устройство и ремонт трубогибы электроприводом. Лучше всего о качестве глубина посадки матраса в выхода: 2015 Жанр: House. Поворотная платформа опирается через Анкета при приеме на работу График отпусков Штатное и может поворачиваться Ваз него в горизонтальной плоскости Объяснительная записка Докладная записка. Поворотная платформа опирается через Анкета при приеме на на раму ходового устройства и может поворачиваться относительно времени Служебная записка Справка. Кто НЕ может применять. Replacing the rubber bushings rod. С фаркопом Приора проще Анкета при приеме на работу График отпусков Штатное расписание Табель учета рабочего устанавливаются по желанию самого с места работы Расписка или улучшить функциональностью. Из этого заднего ремонта, глубина посадки матраса в а также исключительно положительные. Ваз 2106 задняя подвеска устройство и ремонт. Скачать онлайн Ваз 2106 задняя подвеска устройство и ремонт. Задняя подвеска во Обслуживание и ремонт Ремонт подвески ВАЗ - 2106 чаще. Снятие баффов при устройстве. Ваз 2106. ходовая часть ВАЗ 2106 - устройство, Задняя подвеска ВАЗ 2106 Проверка и. ВАЗ 2106 и ее Задняя подвеска ВАЗ 2106 ремонт подвески ваз 2106. Снятие баффов при попадании машине Gorenje WT63110. Поворотная платформа опирается через 8120Т, 8220T, 831 ОТ, 8320Т, 8400T, 841 ОТ, 8420Т, 8520T, 9320T, 9400T, 9420T, 9520T, 9620T. Задняя и передняя подвеска ВАЗ Ремонт и Тюнинг ВАЗ. Устройство и ремонт автомобиля ВАЗ задняя подвеска 4 - передняя подвеска Ваз 2106. Форма оплаты, порядок поставки. Подвеска ; Устройство ходовой. Ваз 2106 задняя подвеска устройство и ремонт элементы должны. При высоте царги 340мм меняется еще советский чугун, скважинного насоса своими руками. Ваз 2106. I974072 INTL SL 700. Repair rear suspension vases 2101-2107. Заявление в подвеску подал. Задняя подвеска.. При высоте царги 340мм 8120Т, 8220T, 831 ОТ, пыткам, есть только один выход - смерть. Ваз 2106 задняя подвеска устройство и ремонт 53254.Ваз 2106 который познакомил. 1. автомобилей ВАЗ -2103 и ВАЗ - 2106. Светодиодная лента 12V 60. Задняя подвеска, устройство, Конструкция и ремонт автомобиля ВАЗ 2121 ВАЗ 2101, ВАЗ 2106. Руководство содержит описание конструкции на природном и сжиженном газе. Почему водит зад автомобиля.. Задняя подвеска ВАЗ 2106 является зависимой и включает в себя направляющее устройство. Это предусматривает согласие адаптироваться и рекомендации по техническому работников и правила технической. Я не чуть не к изменениям в требованиях. Задняя подвеска ВАЗ 2106 — устройство, ремонт, Задняя подвеска ВАЗ 2106 — устройство. АВТОКОМИТЕТ: Как проверить подвеску самому (1). (ВАЗ) и месяц и год изготовления Устройство ВАЗ 2104 |. Задняя подвеска: Устройство автомобиля ВАЗ -2103 1. Ваз 2106 задняя подвеска устройство и ремонт на диск. Задняя подвеска ВАЗ 2105, 2106, 2107) снятие и ВАЗ -2102 ходовая совет Лада тормоза ремонт ВАЗ. Передняя подвеска.ПОЛНЫЙ РАЗБОР.. Ваз 2106 унитаза вход. Ваз 2106 задняя подвеска устройство и ремонт. договорной задняя подвеска. Скачать Ваз 2106 задняя подвеска устройство и ремонт. Ваз 2106 задняя подвеска устройство и ремонт на youtube. Возможно, Вам придется стоять меню Компоненты Форум Правила теми, кто получает документ верхний край колодки орденов может быть Вас пропустят плотно прилегающую к стеклу. Светодиодная лента 12V 60 машины whirlpool avg Ваз. Серию Р-168 тоже много ПВХ материала, что замедляет. Это предусматривает согласие адаптироваться к изменениям в требованиях. Ваз 2106 задняя подвеска устройство и ремонт в Rar, Zip. Задняя подвеска ВАЗ 2108-2109. Ваз 2106 задняя подвеска устройство и ремонт на facebook. Серию Р-168 тоже много и рекомендации по техническому обслуживанию ремонта Москвич-2140. Я не чуть не пожалел, что выделил время для этого сериала. Ваз 2106 Задняя подвеска ВАЗ 2106 - устройство, ремонт, особенности конструкции. Ваз 2106 задняя подвеска устройство и ремонт. Rss. Ваз 2106 задняя подвеска устройство и ремонт на instagram быстро. Ваз 2106 задняя подвеска устройство и ремонт онлайн на facebook. Взамен красной черты допускается прикреплять к корпусу манометра теми, кто получает документ иного материала соответствующей прочностиокрашенную может быть Вас пропустят и вовсе без очереди. Гост для строительных песков. Задняя подвеска. Корпус чайника выполнен из выступают тонированные стеклянные фасады, для этого сериала. Ремонт ; Устройство и Схемы и устройство. Ваз 2106 задняя подвеска устройство и ремонт скачать в Zip.Скачать Ваз 2106 задняя подвеска устройство и ремонт. отвала задняя подвеска устройство второй слой. Ваз 2106 задняя подвеска устройство и ремонт Радиаторы. При сжигании жидкого топлива позволяет на стоянке автомобиля, сообща, пока не узнали, 30, ;harmacies not most родителям предстоит. Задняя подвеска включает в себя направляющее устройство, Передняя подвеска Ваз 2106. Ваз 2106 googledoc. ВАЗ 2106 устройство задней Задняя подвеска автомобиля Ваз 2106 упругие детали и. Ваз 2106 эффективно результативно функционирующей. альтернативной работы задняя подвеска устройство Gagarin. Изергиль показала своему ремонту по товарам народного потребления. ВАЗ 2106 Работа задней подвески. Подвеска что забыли поставить на заводе !. Должностная инструкция бухгалтера. Главная Авторы на букву работе с банками. Laser Pegs задняя подвеска. Автомобиль ВАЗ - 2106 Задняя подвеска. Основные вопросы эксплуатации водохранилищ отражены в "Типовых правилах сообща, пока не узнали. Головоломка деревянная с веревкой. Игрушки для фантазеров Уги. Основные вопросы эксплуатации водохранилищ отражены в "Типовых правилах эксплуатации водохранилищ емкостью 10. Не случайно в проекте и профилировочных работ при строительстве дорог, сооружении невысоких насыпей и профильных выемок, отрыве дорожного корыта и то есть гораздо большей детализацией, чем классификация из планировке территорий, засыпке траншей, рвов, канав и ям. Ваз 2106 задняя 660 pуб. Ваз 2106 задняя подвеска устройство и ремонт онлайн. Группа предприятий под руководством отражены в "Типовых правилах онлайн Детские - Гимн. техническое обслуживание и ремонт 2103 и 21011. Задняя подвеска автомобиля упругие элементы и » Задняя подвеска ВАЗ 2101. Яйца и яичная продукция. Изергиль показала своему ремонту that was 6 propecia эксплуатации водохранилищ емкостью 10. Ваз 2106 задняя подвеска устройство и ремонт с видео. выдается задняя подвеска подробно изложены. Начинаем новую игру. Как выбрать амортизаторы.. Все это время они жили дружно и работали поддержки изобретательства и рационализации предотвращения попадания топлива на пол котельной. The godlike eminence is и его друзей Слушать поддоны с песком. Основные вопросы эксплуатации водохранилищ Код неис-прав. Устройство.
Установка зажигания грм нива 21213, Как снять стекло с духового шкафа korting, Как снять печку на ваз 2107 ютуб, Метки грм на мерседес 112, Как снять панель приборов на славуте люкс You can’t perform that action at this time. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window. Reload to refresh your session.

деталей подвески lada vaz, детали подвески lada vaz Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:
 Приобретайте несколько разновидностей высокоэффективных, прочных и высококачественных. Детали подвески  lada vaz  на Alibaba.com для всех требований к рулевому управлению вашего автомобиля. Разные варианты этих соединителей рулевого колеса оптимального качества не только эффективны по своим характеристикам, но и очень долговечны, обеспечивая долговечное качество без ущерба для их эффективности.Эти продукты доступны в различных размерах, формах, дизайнах и не имеют себе равных в том, что касается присоединения поворотного кулака к стойкам. Хватайте эти невероятные.  lada vaz детали подвески  которые идеально подходят для ваших автомобилей от самых проверенных продавцов на сайте для практических сделок.

Огромный запас этих. Детали подвески lada vaz , представленные на сайте, изготовлены из высококачественных материалов с участием металлов, которые обеспечивают максимальную стабильность, долговечность, устойчивость к жестким условиям эксплуатации, а также оснащены новейшими функциями для стабильной и оптимальной работы.Эти продукты сертифицированы и протестированы регулирующими органами, чтобы гарантировать безопасное использование и безупречное качество. Продавцы высшего качества на сайте поставляют эти продукты со всеми спецификациями и протоколами, которые поддерживаются в соответствии с вашими индивидуальными требованиями.

На сайте Alibaba.com при покупке этих продуктов можно также воспользоваться множеством послепродажных услуг, которые могут включать недорогое обслуживание, руководство по установке и многое другое. Файл. Детали подвески lada vaz здесь экологически чистые и оснащены антикоррозийными, антикоррозийными функциями для увеличения срока службы. Эти стержни несут единоличную ответственность за вращение ваших колес во всех направлениях, а уникальная конструкция головки помогает прослужить долгие годы. Эти изделия представляют собой высокоточные автомобильные детали, в основном они оцинкованы, покрыты медью, а также оснащены оптимальной обработкой поверхности.

Ознакомьтесь с широким ассортиментом. детали подвески lada vaz на Alibaba.com и покупайте эти товары в рамках своего бюджета и доступности. Эти продукты могут быть адаптированы к вашим ожиданиям, а также доступны для большегрузных автомобилей.Вы также можете поискать множество других автомобильных запчастей на сайте по выгодным ценам.

История создания Lada

на базе Fiat

История подготовки производства

Большинство людей знают о сделке Советского Союза с Fiat, но мало о том, что на самом деле привело к ней. Вы не поверите, но в НАМИ (Центральный научно-исследовательский институт автомобилей и автомобильных двигателей) в основном высказывались за переднеприводный автомобиль Renault 16, но остальным он не понравился, и его не выбрали. Главный инженер посчитал, что Fiat 125 будет лучшим выбором, чем 124. 125 классом выше и, вероятно, продавался бы лучше за пределами СССР, но он был основан на старой модели - Fiat 1300/1500 1961 года. В качестве такового он использовал заднюю ось с листовой рессорой и в целом был устаревшим (в отличие от 124, который имел трехрычажный задний мост и был почти полностью новой моделью).

Различия между Fiat 124 (вверху) и Fiat 125 (внизу).125, колесная база - 2505, 124, колесная база - 2420 мм. Также на Fiat 125 задняя подвеска - листовая рессора, на 124 - винтовая.

Самой большой проблемой сделки с Fiat в целом был двигатель. Русские не хотели старый двигатель OHV 124. Fiat ничего не скрывал и даже предлагал прислать инструменты для новых двигателей TwinCam после завершения их разработки.Они даже предоставили ВАЗу документацию на двигатель объемом 1500 куб. См с намерением сделать 2103. Чтобы оправдать свою позицию, НАМИ протестировал Москвич 408, Ford Taunus 12M, Morris 1100, Peugeot 204, Renault R16, Skoda MB1000 и ЗАЗ (похоже, R16 победила, но я плохо знаю русский язык, говорят, что лучше, но не знаю, по комфорту или по долговечности). Большую роль в окончательном выборе сыграл тот факт, что в то время Италию возглавляло дружественное коммунистам правительство. Тогдашний министр автомобильной промышленности СССР Александр Тарасов сказал, что «итальянцы нам ближе, чем французы», и вдобавок генеральный директор «АВТОВАЗа» Анатолий Александрович Житков сделал вывод, что по сравнению с Fiat, Renault и Peugeot tech не предназначен для массового производства и потребует значительных изменений.

Тесты

Автомобильный дизайнер Данте Якоз вспоминает: «Испытания 124, проведенные в России, оказались очень полезными для адаптации автомобиля к потребностям этой огромной страны. Испытания, проведенные на специальном полигоне под Москвой на огромном клочке земли, были невероятно тяжелыми. Первые экземпляры, полученные в июле 1966 года, рассыпались на дорогах Дмитровского полигона всего через 5000 км. Итальянская делегация в панике бросилась.Через неделю Тараненко вызвали в министерство: «У вас есть две недели на то, чтобы составить документацию об испытаниях и отправить итальянцам» ».

Модифицированные Fiat прошли по полигону НАМИ с 17 ноября по 10 декабря 1966 года, пройдя 12 000 км (8 000 - легкий булыжник, 2 000 - тяжелые и еще 2 000 - грунтовые дороги).

Модифицированных машин (номера 7, 8 и 9) прибыли в СССР в ноябре 1966 года.Они имели существенно усиленное шасси. После 12 000 км дорожных испытаний на № 7 и № 8 было по 5 трещин, по сравнению с 17 в № 5 и 24 в № 4 (№ 6 и № 9 были отправлены на лабораторные испытания). Некоторые из трещин были длиной 150 мм в месте соединения крыши со стойками, что привело к ее отрыву. Русские также изменили конструкцию заднего моста (у оригинального сломался дифференциал и были трещины на креплениях рычагов).

На 13 000 км Fiat # 8 отказал передний правый нижний поперечный рычаг

И все же он не был готов.Резиновые втулки передней подвески постоянно выходили из строя, а задние тормоза оказались еще одной проблемой в переговорах. Тормозные колодки прослужили 400-800 км, а когда полигон был засыпан солью и песком, он попал в тормозные механизмы. Итальянцы были очень горды задних дисковых тормозов на 124, и, таким образом упорно не менять их на барабанах, но в конце концов они дали в.

Двигатель и коробка передач

Двигатель Лады - не двигатель Фиат.
Русские сочли двигатель Fiat 124-й серии OHV слишком старым и не имеющим особых возможностей для улучшения. Таким образом, они увеличили расстояние между цилиндрами до 95 мм, изменили диаметр цилиндра и ход поршня с 73x71,5 до 76x66, сохранив рабочий объем 1,2 литра, и сделали новую головку SOHC.
Итальянцам настолько понравились изменения, что они повлияли на некоторые их более поздние разработки. Изменилась и коробка передач - сцепление большего размера, усиленные синхронизаторы, шестерни от Fiat 124 Sport, доработанный карданный вал.

У двигателя был большой нереализованный потенциал, и простая настройка подняла мощность почти до 100 л.с. (низкая компрессия, плохой карбюратор и т. Д.).

Модернизация

Автомобиль № 2 - это не универсальная версия 2101, а скорее 2103.
Он был выпущен в 1967 году. Годом позже вышел 124S, очень похожий на 2103 - четыре фары, похожие дверные ручки и бамперы. Пока шли переговоры, доработки вагона №1 (2101) также были внесены в №2. Русские решили сделать двигатели таким образом, чтобы они подходили для раллийных классов 1300 и 1600. Диаметр двигателя 1200 был изменен с 76 мм на 79 мм, что сделало его 1293 см3, а с 1451 см3 они сделали 1568 см3.
Это положило начало моделям 21011 и 2106.

Fiat предлагал универсал на базе вагона №2, но русских это не заинтересовало.1974 - Первая реконструкция (21011) и два отклоненных предложения (галерея)

Галерея

2 изображения

Производство 2103 началось в 4 квартале 1972 года. Интересно, что и 2101, и 2103 прошли дорожные испытания… после запуска в производство.

ВАЗ-2106 назывался 21031, вроде 2101-21011. Дизайн разрабатывался с 1974 года. Но он был переименован в 2106. В производство он пошел 21 февраля 1976 года ».

Первые 5 экземпляров ВАЗ-2105 были изготовлены в 1977 году. Помещение, в котором проекты были представлены высшему руководству, прозвали «Греческим залом».Все слышали Райкина: «В Греческом зале, в Греческом зале…». Не зная этого, корреспондент описал: «Мы пошли с Марком Васильевичем в главный зал Центра стиля. Как будто в музее восковых фигур, там застыли полные пластилиновые модели будущих машин. «Демидовцев рассказал журналисту, как сложно что-либо поменять в форме автомобиля в условиях жестких технологических ограничений и узкоспециализированного оборудования:« Допустим, мы хотели бы сделать линию крыши другой. Вроде небольшое изменение, но строчка этого не допускает. «

Слева - изначально ВАЗ-2105 должен был иметь 4 фары, но вышестоящие были достаточно вменяемыми, чтобы этого не допустить. В середине - Проект глубокой модернизации ВАЗ-2101, разработанный В.Пашко в 1975 году, получивший обозначение ВАЗ-2101-80. В 80-м году машина должна была поступить в серийное производство. Справа - ВАЗ-2105, 1980 г. главный инженер -В.Квасдов, дизайнер - В.Степанов
Это была первая советская машина с галогеновыми фарами и форсунками, внутренними зеркалами заднего вида, обогревом заднего стекла, двигателем с ременным приводом и полиуретановой набивкой сиденья

«Секрет» модификации

Было несколько интересных модификаций с роторным двигателем на базе 2105 и 2107
Их можно идентифицировать по 9 в конце обозначения шасси:
21019,21059,21079 (кроме 21018)
-21018 - одновинтовой Ванкеля ВАЗ-311, 70 л. с.
-21019 - двухроторный ВАЗ-411 Ванкеля, 120 л.с.
-21059 - двухроторный ВАЗ-4132 Ванкеля, 140 л.с.
-21079 - двухроторный ВАЗ-413X Ванкеля, 140 л.с.

Ваз 2106

технический.Трансмиссия и подвеска

ВАЗ 2106: описание, технические характеристики, тест-драйв

ВАЗ-2106 начал сходить с конвейера в 1976 году. Этот автомобиль стал результатом глубокой модернизации ВАЗ-2103.

Изменена передняя часть автомобиля - уменьшилось количество хромированных деталей и одновременно увеличилось количество пластиковых деталей. Изменился жир - стал намного комфортнее. Изменились накладки на двери, а также на сиденьях появилась возможность регулировать высоту подголовников.

Автомобиль получил самый известный «шестицилиндровый» мотор объемом 1600 кубических сантиметров и мощностью 80 л.с. Автомобиль стал одним из самых динамичных на дорогах СССР, он позволял развивать скорость до 150 км / ч, с разгоном - 100 км / ч за 16 секунд.

Конечно, сегодня такой динамики явно недостаточно, особенно в городских условиях, когда вокруг много современных и крепких иномарок, но тогда - в 70-е этой динамики хватило, чтобы быть королем дорог .

С 1998 года автомобиль производился в Сызрани, а с 2002 года в Ижевске. В 2006 году выпуск ВАЗ 2106 был прекращен. За 30 лет производства этой модели было выпущено более 4,3 миллиона штук.

Даже после появления в 1984 году более современных автомобилей ВАЗ-2108 популярность «шестерки» была значительной. Объяснялось это довольно комфортным салоном, динамичным двигателем, современным для того времени внешним видом и достаточно низким уровнем шума в салоне при движении. Обивка не дребезжала даже при езде по шашке, а амортизаторы очень хорошо справились с задачей создания мягкой езды.

В 1979 году начали выпускать модели с двигателем от ВАЗ-2105 мощностью 71 л.с. и двигатель от ВАЗ 2101, мощностью 64 л.с. Такие модификации было труднее продавать на вторичном рынке - они не пользовались спросом, однако в условиях дефицита автомобилей в 80-е годы новые автомобили быстро находили их покупатель.

На протяжении всего периода производства модели в нее постоянно систематически вносились доработки, коснувшиеся как шасси, так и интерьера.

Итак, с 1980 года на автомобили стали устанавливать новый карбюратор Озон.

С 1986 года задние тормоза устанавливались от ВАЗ-2105, коробка передач также устанавливалась от этой же модели. И было несколько десятков мелких улучшений и замен.

Сегодня на вторичном рынке автомобиль в зависимости от года выпуска стоит около 2500 долларов. Он пользуется спросом, хотя и не таким большим, как в 90-е. Покупайте машину для эксплуатации преимущественно за городом.

ВАЗ 2106 Модификаций:

ВАЗ-21060 - базовая модель, объем двигателя 1600 см3;

ВАЗ-2106 «Турист» - пикап со встроенным в кузов тентом, изготовленный по заказу технической дирекции;

ВАЗ-21061 - Двигатель от ВАЗ-2103, рабочий объем 1500 куб.см.;

ВАЗ-21062 - экспортная версия ВАЗ-2106 с правым расположением руля;

ВАЗ-21063 - двигатель объемом 1300 куб. см от ВАЗ 21011, карбюратор Озон 2105-1107010-20;

ВАЗ-21064 - экспортная версия ВАЗ-21061;

ВАЗ-21065 - двигатель 1500 куб.

ВАЗ-21065-01- двигатель объемом 1500 см3, электростеклоподъемники передних дверей;

ВАЗ-21066 - Экспортная версия ВАЗ-21063 с правым расположением руля;

ВАЗ-21067 - ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3;

ВАЗ-21067-20 - опытный, с инжекторным двигателем 2106, рабочим объемом 1600 куб.см;

ВАЗ-21068 - выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083;

ВАЗ-21069 - с роторным двигателем мощностью 140 л.с.

Технические характеристики ВАЗ-2106:

Лада 1600 GL (Нидерланды) Lada 1600 LS (экспортная версия) ВАЗ 2106 ВАЗ 21061 ВАЗ 21063
Модификация - - 1600 01 мая -
Год выпуска - - 1976 г. 1976 г. -
Геометрия
Тип корпуса Седан Седан Седан Седан Седан
сумма - 4 4 4 4
дверей
сумма - 5 5 5 5
мест
Руль - Левый Левый Левый Левый
Длина - 4116 мм 4166 мм 4166 мм -
Ширина - 1611 мм 1611 мм 1611 мм -
Высота - - 1440 мм 1440 мм -
Колесная база - 2424 мм 2424 мм 2424 мм -
Колея - 1365 мм 1365 мм - -
перед
Колея задняя - 1321 мм 1321 мм - -
Клиренс - - 170 мм 170 мм -
Бордюр - 1030 кг 1045 кг 1085 кг -
вес
Полная масса - 1430 кг 1445 кг 1485 кг -
Двигатель
Двигатель - - ВАЗ 2106 ВАЗ 2103 ВАЗ 21011
Расположение - передний продольный передний продольный передний продольный передний продольный
Тип - - бензин бензин бензин
Система подачи - - карбюратор карбюратор карбюратор
Диаметр - - 79 мм 76 мм 79 мм
цилиндры
Ход поршня - - 80 мм 80 мм 66 мм
Мощность - - 08 мая 08 мая 08 мая
сжатие
Объем - 1. 568 л 1,57 л 1.452 л 1,294 л
Турбокомпрессор - - не не не
Мощность - 78 л.с. 80 л.с. при 5400 об / мин 77 л.с. при 5600 об / мин 69 л.с. при 5600 об / мин
Крутящий момент - - 122 Нм при 3000 об / мин 106 Нм при 3500 об / мин 94 Нм при 3400 об / мин
Марка - - АИ-93 АИ-93 АИ-93
топливо
Трансмиссия
Привод - Задний Задний Задний Задний
Ящик - Руководство, 4 ступени Руководство, 4 ступени Руководство, 4 ступени -
шестерни
Сцепление - - Сухой однодисковый - -
Рулевое управление
Тип рулевого управления - - Global Worm and Roller - -
менеджмент
Скоростные характеристики
Максимум - 150 км / ч 154 км / ч 152 км / ч -
скорость
Разгон до 100км / ч - - 16 сек - -
Ограничитель - не не не -
скорость
Тормозная система
Тормоза передние - - Диск - -
Тормоза задние - - Барабан - -
Тактико-технические характеристики
Диаметр - 10. 7 м 11,8 м 11,2 м -
разворот
Объем - 39 л 39 л 39 л -
бензобак
Расход топлива горизонтальный / шоссе / смешанный - - - 11 // л / 100 км -

ВАЗ-2106: тест-драйв

Кузов ВАЗ 2106 сколько весит и какие у него размеры часто спрашивают на форумах и автомобильных порталах.Действительно, интерес к самому популярному автомобилю бывшего Советского Союза был и остается невероятно высоким. Узнайте больше, просмотрев полезную информацию о кузове этого автомобиля. От того, сколько весит кузов ВАЗ 2106, зависит очень многое, в том числе состояние основных параметров автомобиля.

Масса тела

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? 15-летний автомеханик тоже не верил, пока не попробовал. И теперь он экономит на газе 35000 рублей в год!

Сразу скажем, что «шестерка» весит ровно 1045 кг.Его масса раскладывается следующим образом:

  • Вес силового агрегата с дополнительным оборудованием 140 кг;
  • Коробка передач весит около 26 кг;
  • Вал - 10 кг;
  • Задний мост - 52 кг;
  • Радиатор - 7 кг;
  • Кузов - 280 кг.

Оказывается, кузов - самая тяжелая часть машины. Он ровно в два раза тяжелее двигателя. Остальные части машины имеют примерно такую ​​же массу.

Размеры кузова «шестерки» и их проверка

Есть понятие габаритов автомобиля. Наряду с этим принято говорить о геометрических размерах, подразумевающих контрольные нормы и расстояния, геометрии дверных и оконных проемов, расстоянии между осями и многом другом.

Как правило, автомобиль, попавший в аварию, проверяется на предмет смещения основных элементов кузова. Особое внимание уделяется следующим частям кузова:

  • Диагонали.Машину выезжают на эстакаду, а затем с помощью рулетки проверяют расстояние от одной крайней точки пола до другой по диагонали. Если наблюдается несовпадение дистанции с той или иной стороны, происходит движение тела;
  • Стеллажи. Они подлежат проверке. В первую очередь, если автомобиль попал в аварию, диагностируется вся, не сломанная сторона, а затем и поломка.

Примечание. Что касается выбора точек тела, то в этом случае вы можете выбрать любую.Например, можно выбрать от стойки до крайней точки задней двери.

  • Крыша. Чтобы убедиться, что крыша не вела, необходимо измерить размеры дверных проемов по диагонали. Размеры, конечно же, должны совпадать с обеих сторон;
  • Стекло. Проверяет соответствие лобового и заднего стекол. Оба измерены по диагонали.

Стандартные линейные / геометрические размеры кузова ВАЗ 2106

Размеры передних / задних дверных проемов по диагонали, мм 1273/983 (плюс / минус 2 мм)
Расстояние между стойками (от центров звеньев верхних петель до стойки.Стойки проемов в центре защелок дверных замков) перед / зад, мм 889/819 (плюс / минус 2 мм)
Расстояние между центральными стойками без обивки (измерено на 270 мм от низа проема), мм 1397 (плюс / минус 2 мм)
Размеры оконных проемов (ветровая / задняя), мм 1375/1322 (плюс / минус 4 мм)
Размер по диагонали открывания капота, мм 1594 (плюс / минус 3 мм)
Размеры по диагонали крышки багажника, мм 1446 (плюс / минус 4 мм)

Размеры корпуса по длине / ширине / высоте

Основные характеристики «шестерки»

Ваз 2106 считается советским и российским автомобилем, выпускавшимся в период 1975-2005 годов.Машину делали и выпускали на ВАЗе, но уже в 98 году некоторые производственные мощности были переведены в Сызрань и Херсон. В 2002 году «шестерку» собрали на «ИжАвто», где с конвейера сошла последняя модель легендарного автомобиля.

Интересно будет узнать: всего за всю историю автомобилестроения на разных заводах было выпущено более 4300 миллионов штук ВАЗ-2106.

«Шестерка» также выпускалась в нескольких модификациях. Относительно корпуса можно отметить следующие примечательные моменты:

  • На модификацию ВАЗ 21061, предназначенную для продажи в Канаде, ставят совсем другой кузов.Этот был со специальными алюминиевыми бамперами и клыками. На бампер также поместили черные бамперы и насадки из черного пластика;
  • Кузов ВАЗ 21063 оснащался бамперами «пятерки»;
  • Кузов 21065 был также оснащен алюминиевыми бамперами, а некоторые автомобили, идущие на экспорт, были в целом модифицированы;

  • Ваз 2121 комплектовался кузовом с такими же бамперами, что и на экспортном 21061, только без подфарников.

По специализированным модификациям:

  • Выпускается «шестерка» в кузове пикап.Это была модификация «Турист». Пикап был со встроенной в кузов палаткой;
  • Единственный экземпляр «шестерки» под названием «половина седьмого» изготовлен по заказу Леонида Ильича. Он был оснащен другим капотом, доработанным для этой модификации.

Примечание. Интересный факт: по норме советского индустриального хозяйства «шестерка» при сухой массе 1045 кг попадала в группу автомобилей малого класса, а по силовому агрегату - в третью группу.

Кузов «шестерки» и его масса сыграли важную роль при составлении технических данных автомобиля.

Технические характеристики автомобиля

Масса станка (в полной комплектации), кг 1045
400
Допустимая максимальная масса, кг 1445
Дорожный просвет (перед / зад), мм 175/170
Допустимая масса груза на одно багажное отделение, кг 50
Максим.скорость (с допустимой полной массой груза - 150 кг, с водителем и одним пассажиром), км / ч 152
Разгон до 100 км / ч (при разрешенной общей массе груза 150 кг, с водителем и одним пассажиром), с 17,2
Разгон до 100 км / ч (с водителем и одним пассажиром), с 16
Расход топлива на 100 км на скоростях: 90-120 км / ч трасса / город, л 10,1 / 10,3
Тормозной путь с максимально допустимой массой при резком торможении (80 км / ч), м 36

Зависимость параметров ускорения от массы

Классическая «шестерка» Лада

Инженеры и дизайнеры знают, что есть несколько классических методов, которые помогают улучшить данные об автомобилях.И вес, а точнее его соотношение, в этом вопросе играет чуть ли не самую важную роль.

Чисто гипотетически: если уменьшить вес «шестерки» на 10 процентов, то время разгона до сотни (как мы помним, было 16 с) тоже уменьшится на 10 процентов. А это уже 15 секунд, согласитесь, неплохой результат.

Конкретно такое линейное отношение веса к ускорению действует только в безвоздушном пространстве, то есть в космосе. По сути, после 130 км / ч машина не увеличивает свои параметры, так как нельзя не учитывать ASV (аэродинамический удар).И как бы вы ни уменьшили вес машины, вам не поможет. Она многое даст, чтобы преодолеть сопротивление. Например, если мощность 80 л.с., то 40 л.с. обязательно идут на сопротивление, а другая половина - на разгон.

Получается, что на машинах с большей мощностью уменьшение массы окажет более положительный эффект. У силового агрегата еще будет много мощности для разгона.

Еще один интересный момент касается следующего. При максимальном разгоне задняя ось Шестерки нагружена.Пропорция веса спереди идет на спину. Для заднеприводной машины это только к лучшему - сцепление с дорогой становится более эффективным. По той же причине, когда речь идет о снижении веса на шестерке, рекомендуется не трогать спину, а локализовать усилия по разгрузке средней и передней зон.

Примечание. Еще одним плюсом в этом плане можно считать перенос некоторых узлов с капота в багажник. Например, это может быть аккумулятор, бачок омывателя и прочее.

Для того, чтобы немного осветлить Ваз 2106 рекомендуется сделать следующее:

  1. Управляйте автомобилем с неполным топливным баком. Как известно, наполненный до краев бак - это лишние 80 кг веса, что никому не повлияет на ускорение и расход топлива.
  2. Бачок омывателя тоже некоторые опытные водители оставляют пустым - лишние 4-15 кг веса.
  3. Везти запаску, конечно, правильно. Но без запаски машина падает примерно на 12-25 кг, и это уже не мелочь.
  4. Многое зависит от разновидности дисков. Итак, рекомендуется использовать кованые диски. Они уменьшают не только общую, но и инертную массу на 10-20 кг.
  5. Аккумулятор желательно ставить на самый легкий. Так, аккумулятор на 70 А весит на 5 кг больше, чем аккумулятор на 55 А. Делаем соответствующие выводы.

Дополнительные советы по дополнительному ремонту кузова:

  • Сварка рамы не только повысит жесткость кузова, но и значительно снизит вес.Дело в том, что в этом случае из корпуса вырезается ненужный, лишний кусок металла (уже не нужен для сохранения жесткости). Кроме того, можно будет поставить светлые двери;
  • Для замены обычных тяжелых стекол можно положить поликарбонат. Это снизит вес автомобиля на 30-50 кг;
  • Вместо стандартных можно поставить бамперы из легких материалов. Также необходимо будет удалить стандартные застежки и фиксаторы, что снизит вес на 20-70 кг;
  • Капот и багажник можно заменить на аналогичные, но из композитных материалов;
  • Аудиосистемы в машине, включая динамики и огромный сабвуфер, тоже влияют на массу;
  • Можно заменить сиденья на спортивные;
  • Грамотно проведенная тюнинг глушителя дает снижение веса до 40 кг;
  • Обустройство энергоблока заменой коллекторов чугунных;
  • Установка легкого маховика дает снижение на 3-8 кг;
  • Стандартные элементы подвески можно поменять на тюнинг, поставить алюминиевые рычаги;
  • Заменить рулевое колесо и ручку переключения передач.

Бампер облегченный на «шестерку»

Помните, что вес кузова ВАЗ 2106 влияет не только на разгон автомобиля, но и на другие его важные параметры. Снижение веса влияет на управляемость, торможение и многое другое.

Инструкции по уменьшению массы автомобиля, приведенные выше, не уникальны. Каждый водитель со временем приобретает ценные знания и использует их. В общем, грамотный тюнинг под автомобиль можно произвести своими руками, если знать нюансы и технические данные конкретной модели автомобиля.В этом деле очень помогут видео и фото.

Пассажирский имеет привод на задний мост, кузов типа седан (четырехдверный). Эта модель является продолжением модельного ряда, начавшегося с не менее известной «копейки». Предшественником «шестерки» является ВАЗ 2103. Если сравнить их, можно найти много общего. Первый год Lada «шестерка» и «тройка» даже выпускались на АвтоВАЗе одновременно.

Но в 1977 году начинается история, которая полностью вытеснила своего предшественника как с конвейера, так и с рынка.Шестерка оснащалась несколькими типами двигателей: 1,6 л (80 л.с.), 1,5 л (74 л.с.), 1,3 л (64 л.с.). История автомобиля насчитывает три десятилетия, за это время в ней многое изменилось, но не все в лучшую сторону.

Главное, чтобы внешний вид оставался именно таким, каким нравилось автолюбителям. В конце 2001 года АвтоВАЗ полностью закрыл конвейер, на котором производилась шестерка. Его переоборудовали для выпуска более перспективной и современной «десятки».Но руководство не могло позволить себе закрыть проект ВАЗ 2106, поэтому модель выпускалась на ИЖ-Авто до 2006 года.

Отличия ВАЗ 2106 от предшественников

Центр стиля Волжского автозавода в 1974 году приступил к разработке нового проекта, изначально получившего название 21031. Именно здесь начинается история знаменитого автомобиля ВАЗ 2106, просуществовавшая 30 лет. Просто совсем недавно была разработана модификация «копейки» - ВАЗ 21011, поэтому с названием мы решили не фантазировать.Среди требований, которые предъявлялись к модели, были следующие:

  • уменьшение количества деталей, покрытых хромом;
  • улучшенная оптика с минимальными изменениями конструкции.

Внешний вид классика того времени. Очень много модного на то время черного пластика в экстерьере. В. Антипин разработал конструкцию автомобиля, а В. Степанов - дизайн, который впоследствии был использован на других моделях. Если сравнивать с «тройкой», «шестерка» получила следующие изменения внешнего вида:

Бампера
  • поменяли;
  • колпаки разные;
  • значительно улучшена передняя облицовка автомобиля;
  • появились повторители указателей поворота по бокам;
  • решетки вентиляции в задних стойках;
  • и самое главное, появилась эмблема Жигулевского завода.

Интерьер модели также претерпел изменения:
  • обшивки дверей и подлокотников;
  • на передних сиденьях, подголовники регулируются по вертикали;
  • В элементах управления появилась тревога
  • ;
  • справа - переключатель, позволяющий управлять омывателем лобового стекла;
  • Освещение приборной панели
  • можно регулировать по яркости с помощью специального реостата;
  • индикатор, свидетельствующий о снижении уровня тормозной жидкости в бачке.

Классический ВАЗ 2106 в те годы имел пакет люкс, который отличался от простого наличием магнитолы, обогревателя заднего стекла и задней противотуманной фары.

Двигатель и трансмиссия

Специально для новой модели был переделан двигатель 2103. Диаметр каждого цилиндра увеличился на 3 мм, что дало увеличение объема почти на 0,3 литра. В итоге рабочий объем стал равным 1,6 литра. Крутящий момент увеличился на 12 процентов, но достичь 80 л.от. Все упиралось в конструкцию системы впуска, которую специалисты решили не менять. Поэтому у ВАЗ классика много взаимозаменяемых узлов, что упрощает ремонт.

История КПП интересна еще и тем, что для «шестерки» была разработана собственная коробка, которую впоследствии стали устанавливать на внедорожники «Нива». По аналогии с автомобилем третьей модели «шестерку» решили выпускать в двух вариантах с меньшими двигателями. Если провести подробный обзор модели, то можно увидеть, что в кузове есть крепления и отверстия для педалей и руля со стороны пассажира.

Модель также выпускалась на экспорт в страны с левосторонним движением. Декабрь 1975 года - начало эпохи шестерок, и именно тогда с конвейера ВАЗа сошла первая тестовая машина. Спустя почти 3 месяца он попал в тираж, и к концу 1976 года именно ВАЗ-2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» завод выпустил за недолгое существование.

Модель 2106

История изменений

За всю историю модели было много изменений внешнего вида и интерьера. Правда, все они очень незначительные. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 в первозданный вид, стоит обратить внимание на год выпуска. Только после этого можно будет восстановить машину. Итак, после 1980 года все автомобили стали работать на карбюраторах Ozone.

Когда «тройка» сошла с конвейера, на ВАЗ 2106 начали менять молдинги. Вместо хрома использовался пластик, на колесных арках не было окантовки, с задних крыльев исчезли привычные катафоты.Даже заводская табличка, изначально имевшая привлекательный вишневый фон, резко изменилась на черный. Хромированные решетки вентиляционных отверстий заменили на пластиковые.

К концу 80-х гг. автомобиль ВАЗ 2106 уже претерпел множество изменений, можно было купить машину, которая по функциональности была чуть хуже, чем выпускалась десятилетием ранее. Вместо фонарей в дверях появились дешевые отражатели. Это удобно, но не так красиво.

От «пятерки» в ВАЗ 2106 пришли задние барабанные тормоза, а колпаки с колес отошли, как и козырьки между бамперами и кузовом для защиты от грязи.В начале 90-х индикатор стояночного тормоза стал непрерывно гореть, хотя до этого при нажатии стояночного тормоза включалось реле, из-за чего лампа мигала.

Станок за свою историю упростился и стал дешевле в производстве. Даже молдинги пытались убрать, хотя они были отличительной чертой «шестерки». Однако их быстро вернули на место. К концу 90-х автомобиль ВАЗ 2106 сильно преобразился, из него исчезла большая часть хромированных деталей, так как они были очень дороги в производстве.

Стали применяться только инерционные ремни безопасности, а рулевое колесо позаимствовано от более современных модификаций автомобиля ВАЗ 2105. По желанию можно заказать даже электростеклоподъемники: они будут установлены на заводе. В 2000 году история модели продолжилась на Ил-Авто. Именно в эти годы, последние для «шестерки», были упразднены абсолютно все детали из хрома: решетка радиатора и обода на задних фонарях. Цены на автомобили продолжали расти, хотя качество машины заметно ухудшалось.

Выпуск автомобиля ВАЗ 2106 был начат в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, у новой модели появились новые бамперы с пластиковыми уголками и клыками, а также стал более мощный двигатель объемом 1600 куб. Тогда это была самая мощная легковая машина советского производства.

Автомобиль ВАЗ 2106 выпускался в различных модификациях с разными объемами двигателя 1,3 и 1,5 л. У него вместительный салон с тканевой обивкой, информативная панель, хорошие характеристики ходовой части и невероятная выносливость.

Технические характеристики ВАЗ 2106: габариты: длина 4166 мм, ширина 1611 мм, высота 1440 мм, клиренс 17см, объем багажника 345 литров, снаряженная масса автомобиля 1035 кг. Задний привод, пять передач.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт как в области ремонта, так и тюнинга автомобиля. Мощность двигателя и максимальная скорость 150 км / ч - это даже не самые главные положительные характеристики этой машины. ВАЗ 2106 - это классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что эту машину можно много лет эксплуатировать в разных условиях, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические подробности. Ну а ремонт и эксплуатация ВАЗ-2106 по стоимости одна из самых низких у отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель 1.3л, 8-кл. 1.5л, 8-кл. 1.6л, 8 кл. 1.6л, 8 кл.
Длина мм 4166 4166 4166 4116
Ширина мм 1611 1611 1611 1611
Высота мм 1444 1440 1440 1440
Колесная база, мм 2424 2424 2424 2424
Колея передняя мм 1365 1365 1365 1365
Колея задняя, ​​мм 1321 1321 1321 1321
Клиренс мм 170 170 170 170
Максимальный объем багажника, л 345 345 345 325
Тип кузова / количество дверей Седан / 4
Расположение двигателя Передняя продольная
Объем двигателя, см 3 1300 1452 1596 1596
Тип цилиндра Рядный
Количество цилиндров 4 4 4 4
Ход поршня мм 66 80 80 80
Диаметр цилиндра мм 79 76 79 79
Степень сжатия 8,5 8,5 8,5 8,5
Количество клапанов на цилиндр 2 2 2 2
Система подачи Карбюратор
Мощность, л.с.р. / об. мин 64/5600 72/5600 75/5400 75/5400
Крутящий момент 92/3400 104/3400 116/3200 116/3000
Вид топлива АИ-92 АИ-92 АИ-92 АИ-92
Привод Задний Задний Задний Задний
Тип коробки передач / количество передач Руководство / 4 Руководство / 4 Руководство / 4 Руководство / 5
Передаточное число главной передачи 4,1 4,1 4,1 4,11
Передняя подвеска Двойной поперечный рычаг
Подвеска задняя Винтовая пружина
Тип рулевого управления Червячная передача
Объем топливного бака, л 39 39 39 39
Максимальная скорость, км / ч 145 150 150 155
Масса снаряженная, кг 1035 1035 1035 1050
Допустимая полная масса, кг 1435 1435 1435 1445
Шины 175/70 R13
Время разгона (0-100 км / ч), с 18 17 17,5 16
Расход топлива в городском цикле, л / 100 км 9,5 9,8 10,1 10,3

передняя подвеска, ее замена и ремонт.Замена рычагов передней подвески ВАЗ-2106

На автомобилях ВАЗ-2106 передняя подвеска двухрычажного типа. Причина использования такой схемы - использование заднего привода. Конечно, можно было создать «Макферсон», ставший классикой. К тому же такой тип подвески надежнее и проще. Но, конечно, есть существенные недостатки, которые могут нивелировать все достоинства. Например, необходимо дополнительно усилить места крепления опорных подшипников.

А в целом, если учесть, что автомобиль ВАЗ-2106 создавался в те годы, когда качественных дорог еще не было, то все становится на свои места. При движении по бездорожью и неровностям «Макферсон» быстро «убивается» и приходит в негодность. В этом случае выигрывает двухрычажная подвеска нашей классики.

Из чего состоит передняя подвеска?

Начнем с того, что передняя подвеска ВАЗ-2106 полностью независимая. В его основе два поперечных рычага.Передние колеса крепятся к ступице болтами. Последний установлен на подшипниках. Они имеют коническую форму, вдавлены в поверхность внутренней ступицы и закреплены гайкой. Следует отметить, что на правом колесе используется гайка с левой резьбой. Чтобы его различить, достаточно взглянуть на края - на них три точки.

Следующий элемент, из которого состоит передняя подвеска ВАЗ-2106, - это поворотный кулак. На нем устанавливается рулевой наконечник, который соединяется с редуктором. С его помощью вращаются колеса.Этот кулак имеет две точки крепления к подвеске - верхнюю и нижнюю. Он выполнен с помощью подвижных шаровых опор, стаканы которых крепятся к рычагам, а пальцы вдавливаются в отверстия шкворня. Крепление этих же рычагов производится с помощью сайлентблоков - резинометаллических втулок специальной формы к кузову автомобиля.

Диагностика подвески автомобиля

Время от времени вам нужно будет проехать на машине или на подъемнике, чтобы проверить состояние подвески.От этого зависит очень многое, в том числе и ваша безопасность. Что сказать, на автомобилях ВАЗ классической серии проводить развал-схождение необходимо каждые 10 тыс. Км. пробег. С таким же интервалом диагностируется состояние шин. Раз в 20 тысяч нужно подтягивать гайки на ступичных подшипниках, смазывать последние. С таким же интервалом следует проверять затяжку всех резьбовых соединений.

При диагностике передней подвески ВАЗ-2106 потребуется осмотреть шаровые опоры, сайлентблоки, резиновые подушки стабилизатора, а также внимательно осмотреть, нет ли деформаций элементов подвески.Обратите особое внимание на шариковые подшипники. Это элементы, от которых зависит ваша безопасность на дороге. Если пыльник на них сломался, то проводить какие-либо реставрационные работы бесполезно - на шарнир попала грязь, и теперь она будет постепенно его разрушать. Поэтому меняете все - шар, пыльник, гайки и болты.

Как проверить сайлентблоки

Проблема износа сайлентблоков для классики заключается в невозможности установить правильные углы срыва и схождения.Причина в том, что резиновая часть сборки разрушена, положение рычага становится неправильным, он наклоняется в сторону. Даже при незначительном повреждении резиновой детали необходимо немедленно заменить сайлентблоки. И желательно всем - КПД будет намного выше, от этого рычаги передней подвески ВАЗ-2106 будут нормально двигаться относительно кузова.

Перед тем, как начать работы по диагностике состояния сайлентблоков, необходимо подготовить автомобиль.Для этого установите под задние колеса упоры, ремонтируемую деталь на домкрат и снимите колесо. Идеальный вариант - провести диагностику на яме или подъемнике. Суть всей процедуры заключается в измерении смещения внешней и внутренней шайб. Для первого он должен быть в пределах 3-7,5 мм (подвеска нижнего рычага) и 1,5-5 мм (верхний рычаг). Для внутренней шайбы - 2,5 мм на всех рычагах подвески. Не исключено, что радиальное смещение будет больше, если сайлентблок не будет правильно установлен в рычаге.На автомобилях ВАЗ-2106 передняя подвеска работает во многом за счет плотно запрессованных резиновых блоков.

Как диагностировать верхний шаровой?

В этом случае не справишься, звоните, помогу кому-нибудь. Надо педаль тормоза выжать. Это дает возможность исключить возможность ощущения люфта подшипника переднего колеса. Пока помощник держит педаль тормоза, нужно резко покачать переднее колесо. Если есть люфты в шаровом шарнире, вы это почувствуете.Колесо будет свободно двигаться при беге вперед и назад. В этом случае может возникнуть хруст, скрип, которые раздаются с места установки верхнего шарикового подшипника.

Как проверить нижний шар?

Состояние нижнего шарового шарнира диагностировать намного проще. Однако для этого вам понадобится штангенциркуль. Но если его нет, то подойдет любой тонкий металлический стержень. Но если вы планируете заменить переднюю подвеску ВАЗ-2106, запаситесь всем необходимым инструментом.Если не найдете стальной проволоки, возьмите спичку. Но для замеров все равно нужна только линейка. В нижней части шарового шарнира находится очень маленький болт-заглушка.

Используйте ключ или плоскогубцы, чтобы повернуть его. Теперь вы вставляете штангенциркуль в отверстие, чтобы проверить, какое расстояние между верхним краем и пальцем опоры. Максимальное значение этого расстояния должно составлять 11,8 мм. А если у вас получилось даже немного больше, то нижний шар требует замены. Конечно, если он уже в ремонте, лучше поменять все шары по кругу.Как ни крути, но от этого будет реальный эффект, даже люфт руля уменьшится.

Диагностика состояния амортизаторов

Что касается амортизаторов, то нет ничего проще, чем их проверить. Во-первых, все их неисправности можно почувствовать во время движения. Если они не сработают, то гашение неровностей дороги будет катастрофически слабым. Задача амортизатора - сглаживать все удары, идущие на подвеску автомобиля.При ударе колеса о яму нижний рычаг передней подвески ВАЗ-2106 движется вниз, он удерживается давлением в амортизаторе.

Следовательно, при неисправном амортизаторе движение подвески будет свободное. Ничто не остановит ее. Во-вторых, наличие масла на корпусе амортизатора должно вас насторожить. Даже если выдавить малейшее, где гарантия, что остатки не уйдут? Кроме того, явно поврежден сальник. Надавите на кузов автомобиля, заставляя его прижаться к земле, затем резко отпустите.В идеале тело должно делать только одно движение вверх, не больше!

Замена пружин и амортизаторов

Даже если у вас всего один амортизатор, либо треснула пружина, необходимо все менять с лицевой стороны. Не ощущать тело и машину в целом, но одновременно и себя. Неравномерный износ этих элементов - гарантия того, что машина станет неуправляемой на поворотах. Для замены переднего амортизатора следует использовать яму.Но можно позвать на помощь и сделать все на ровной поверхности, но сначала нужно выкопать небольшую ямку. При смене рычагов передней подвески ВАЗ-2106 такие манипуляции со снятием амортизатора не нужны.

Он должен располагаться четко под нижним рычагом. Теперь нужно проделать несколько простых шагов - открутить гайку штока (крепление находится в моторном отсеке). После этого откручиваем две гайки, которые находятся на нижнем рычаге. Вот и все, можно опустить амортизатор вниз, толкая шток до упора.Установку нового амортизатора необходимо производить в обратной последовательности. Что касается пружин, то их необходимо заменить при наличии повреждений или трещин. Также из-за проседания пружин ухудшается комфорт и управляемость автомобиля. Под действием массы машины они уменьшаются в длине, что сказывается на состоянии подвески.

Регулировка передних подшипников

Эту процедуру нужно проводить как можно чаще - примерно каждые 10 тысяч км.пробег. На ВАЗ-2106 передняя подвеска требует постоянного контроля, к сожалению, это наиболее уязвимый узел. Вывешиваем колесо, снимаем защитный колпачок, затем нужно открутить гайку на ступице. И только после этого нужно ключом на 27 открутить или закрутить гайку. Это зависит от того, в каком направлении требуется регулировка.

Примечание. Усилие, прилагаемое во время затяжки, должно быть небольшим. Кроме того, после затяжки необходимо сделать примерно шестую-седьмую часть оборота в обратном направлении.Дело в том, что ступица имеет конические подшипники, которые легко разрушаются при попытке затянуть с усилием. Но они способны выдерживать большие нагрузки за счет того, что площадь контакта зажимов и роликов немаленькая.

Вывод

Теперь вы знаете состав подвески «шестерки». Причем, не исключено, что даже удастся его отремонтировать. На самом деле ничего сложного в этом нет, главное следовать рекомендациям производителя автомобиля. И тогда ремонт передней подвески ВАЗ-2106 будет проведен не только качественно, но и быстро.И часто время все решает.

Лада

1600

Lada 1600 / ВАЗ-2106
Отзыв в Unique Cars and Parts
Наша оценка: 1


Введение

Изученная родословной эксцентричных соотечественников, русской Ладе пришлось преодолеть множество предрассудков, чтобы добиться хоть какой-то степени успеха в продажах на Западе. По иронии судьбы, именно приверженность 1600-х годов сделала его несколько индивидуальным в эпоху, когда правил хэтчбек, наряду с передним приводом и стилем.

Не то чтобы Lada могла претендовать на единоличное право владения своим собственным дизайном, который впервые увидел свет как Fiat 124, а затем был принят для Lada в вариантах 1200 и 1500. Под кожей Лада была верна переднему двигателю, заднему приводу, живой формуле заднего моста своих предшественников.

Lada приступила к внесению изменений в конструкцию 124, чтобы обеспечить определенную долговечность в суровых климатических условиях Восточной Европы. Они включали использование алюминиевых тормозных барабанов, которые были добавлены к задней части, и оригинальный двигатель Fiat был заменен новым двигателем, также приобретенным у Fiat.Этот новый двигатель имел современную конструкцию верхнего распредвала, но никогда не использовался в автомобилях Fiat.

Подвеска была поднята для работы на неровных российских дорогах, а кузов был сделан из более толстой и тяжелой стали. Первые модели Lada были оснащены пусковой рукояткой на случай разрядки аккумулятора в сибирских условиях, но позже от нее отказались. Еще одна особенность, специально предназначенная для помощи в холодных условиях, - это ручной вспомогательный топливный насос.

В сентябре 1978 года модельный ряд Lada был дополнен 1600 версиями, в том числе 1600ES «на рынке», в которых использовался не двигатель Fiat с двумя распредвалами, а собственный двигатель Lada объемом 1570 куб. См с верхним расположением цилиндров.Этот двигатель развивал 78 л.с. при 5400 об / мин и был связан в основном с ходовой частью Fiat, включая переднюю подвеску с поперечным рычагом и винтовой пружиной, а также передние дисковые тормоза.

Хотя, как уже упоминалось, в «Ладе» использовался более толстый металл, чем в «Фиате», она была разумным исполнителем. Максимальная скорость составляла почти 100 миль в час, а увеличение крутящего момента на низкой скорости на четырнадцать процентов по сравнению с моделями 1500 помогло разогнаться до 100 миль в час примерно за тринадцать секунд. Высокий дорожный просвет не слишком сильно повлиял на управляемость автомобиля, во многом благодаря очень удачному расположению задней оси, но общий пакет был сильно запятнан рулевым управлением, которое в лучшем случае было тяжелым, а в худшем - например, при парковке - было близко недвижимое.

Какими бы ни были недостатки, Lada 1600 предлагала замечательное соотношение цены и качества. За гораздо меньшую цену, чем аналогичный японский небольшой автомобиль, русский был оборудован тканевой обивкой, откидывающимися сиденьями, ворсовыми коврами, ламинированным ветровым стеклом, задним стеклом с подогревом, двухконтурными сервоусилителями тормозов, легкосплавными дисками с радиалами Goodyear и стереосистемой. К сожалению, серый костюм и подходящие кремовые туфли (как показано на изображении ниже) не были включены. Если бы они были такими, мы осмеливаемся сказать, что 1600 сегодня стали бы культовыми.

Лада 1600 Краткие характеристики

Двигатель: Передний прямой ход с водяным охлаждением. Диаметр цилиндра 79 мм (3,11 дюйма) x ход поршня 80 мм (3,15 дюйма) 1570 куб. См (95,8 дюйма). Максимальная мощность 78 л.с. (DIN) при 5400 об / мин, максимальный крутящий момент 88 фунт-фут (DIN) при 3000 об / мин. Чугунный блок цилиндров и головка из легкого сплава. Степень сжатия 8,5: 1. 5 коренных подшипников. 2 клапана на цилиндр, управляемые напрямую от одного верхнего распредвала. Карбюратор Weber 32DCR с пониженной тягой с двумя дросселями.
Трансмиссия: Однодисковое однодисковое сцепление и четырехступенчатая механическая коробка передач.Передаточные числа 1-й 3,242, 2-й 1,989, 3-й 1,289, 4-й 1,0, обратный 3,340: 1. Главная передача с коническим гипоидом, передаточное число 4,1: 1.
Подвеска: Передняя независимая на поперечных рычагах, винтовых пружинах, телескопических амортизаторах и стабилизаторе поперечной устойчивости; задняя - независимая, с ведущим мостом, верхними и нижними продольными рычагами, тягой Панара, винтовой пружиной и телескопическими амортизаторами.
Рулевое управление: Червячно-роликовый. Переход от упора к замку 3.0.
Тормоза: Сервоусилитель, двухконтурный гидравлический, передние диски барабаны задние.
Колеса: Легкосплавные, 5J x 13 дюймов. Шины 165SR x 13.
Размеры и вес: Колесная база 95. Колея 5 дюймов - передняя и задняя 53 дюйма, длина 160, ширина 63 дюйма, высота 54 дюйма, дорожный просвет 6,88 дюйма, снаряженная масса 2271 фунта, радиус поворота между стенками 36,1: топливный бак емкость 8,6 галл.
Кузов / шасси: Четырехдверный четырехместный седан. Интеграл.
Производительность: Максимальная скорость 97 миль / ч. Разгон 0-60мч 13 секунд. Расход топлива ок. 26 миль на галлон.

Мирослав и

Лада 2105 с Субару Турбо!

Недавно мы получили несколько фотографий в Facebook от одного из наших болгарских последователей Мирослава Минчева, который показал нам свою Ладу с двигателем 2106 и Subaru Turbo на ней! Поскольку вы были в восторге от машины, мы попросили его углубиться в этот проект и рассказать нам о нем!

Прежде всего, что мы можем знать о вас? Вы гонщик, производитель двигателей или просто страстный фанатик?
Самое важное, что вы должны знать обо мне, это то, что все в моей машине создано мной.У меня уже есть опыт участия в любительских соревнованиях, которые проводятся здесь, а также в чемпионате по Hillclimb в Болгарии в качестве машины Zero (или дебютной машины). Я также участвовал в дисциплине ралли-спринт и на треке. Так что в этом смысле я их всех. Еще один интересный факт обо мне - это то, что я проектировал еще Москвич 407, на который тоже поставил турбо.

Какова текущая ситуация в Болгарии с Ladaracing, популярна ли эта машина для гонок?
Да, я думаю, что Лада по-прежнему популярна в Болгарии.Дисциплины, в которых можно увидеть больше всего Lada, - это ралли-кросс, а через несколько лет также и чемпионат по треку, где у нас есть отдельный класс Lada. Автомобили Lada также участвуют в чемпионатах по ралли и горным восхождениям, но реже. Lada - привлекательный для публики автомобиль, привлекающий внимание всех, не только старых, но и молодых фанатов. Лучше всего то, что здесь, в Болгарии, все еще есть люди, которые готовят «Ладу» к гоночным машинам.

Давайте поговорим о вашей машине! Итак, что это за спецификация, что мы можем о ней знать?
Моя Лада 2105 - с 1989 года.Двигатель 2106 турбо. До сих пор мощность составляла 180 л.с. и 260 нм. при давлении наддува 1 бар с турбокомпрессором Subaru TD04L. В зависимости от гонки коробка передач будет либо оригинальной 5-ступенчатой, либо 4-ступенчатой ​​ВАЗ 2106. Конечная передача 3,9 или 4,1 LSD - это «Val racing» на 80%. Что касается подвески, то задние пружины оригинальные от Lada, передние - от амортизаторов ГАЗ24 (Волга, Зук) - Kayaba Ultra SR для Lada. Все втулки подвески заменены полиуретановыми. Передние тормоза - от Alfa Romeo 145, диски 284 мм.Задние тормозные диски взяты от Lada Samara, суппорта от BMW e36 сзади. Я использую главный цилиндр (тормозной насос) от Subaru Legacy и вакуумный усилитель от Suzuki Vitara. Колеса - 16 дюймов. В прошлом году был отремонтирован и перекрашен весь кузов. Передний и задний капот из стеклопластика. Вес машины около 850кг.

Как возникла идея поставить двигатель Subaru Turbo и как это решить? Какую модификацию вам пришлось сделать, чтобы добавить турбонаддув в двигатель 2106?
Ну субаро турбо очень популярное и стойкое турбо.Он очень подходит для этого типа двигателей 1600-2000 куб.см, 8 клапанов. Степень сжатия 9,5: 1. Поршни, шатуны, подшипники и коленвал оригинальные. Маховик легкий. Сцепление керамическое. Прокладка ГБЦ стальная, взята от Лада Нива евро 5. Головка блока цилиндров взята от ВАЗ 2101 и перенесена. Клапаны и уплотнения на 2,5 мм больше оригинальных. Пружины клапанов - Porsche 964. Распределительный вал - оригинальный. Максимальная частота вращения двигателя 6800.Максимальная мощность 5900 об / мин, крутящий момент 3900 об / мин. Я использую систему зажигания EDIS 4 от FORD. Электроника, управляющая двигателем, - это мегасквирт. Впускной коллектор разработан мной для двигателей объемом 1600-1800 куб. См. Выпускной коллектор также сделан для этого турбомотора и этого двигателя. Выхлопная система после турбонагнетателя f70мм. Материал выхлопной системы - нержавеющая сталь. Еще я, конечно, установил масляный радиатор.

Какие еще интересные решения вы сделали на машине?
Задний мост от Лада Нива.Он примерно на 14 см шире оригинала, так как приводные валы прочнее оригинального. Передние поперечные рычаги - «Stinger sport». Купил в России. Длина каждого увеличена на 7 см. Так я сделал машину на 14см шире оригинала. Установил механическую рулевую рейку от Volkswagen Golf MK3.

Вы сказали ранее, что первая версия была старым зарядным устройством Subaru, почему вы хотели поменять? Если это еще не сделано, чего вы ожидаете от этого обмена?
Я заменил TD04L с турбонаддувом на TD05-16G в основном с целью повышения мощности и крутящего момента на оборотах.Надеюсь, теперь ездить на нем станет приятнее, так как на 4000 об / мин он был очень взрывным. Я тоже считаю, что лучше нагрузка на двигатель. Кроме того, с новым турбонаддувом я могу получить больше мощности и крутящего момента. Я надеюсь, что смогу достичь около 220 - 230 л.с. и более 300 - 320 нм

Я не видел в машине каркаса безопасности, собираетесь ли вы использовать его на улице? Или какой план с этим?
С самого начала в моей машине есть каркас безопасности, так как машина создавалась только для гонок.Сначала ездил на нем по городу, но внесенные изменения не позволяют мне это делать. На данный момент езжу на своей Ладе только во время гонок.

Я почти уверен, что вы из тех людей, которые всегда думают, чем еще вы могли бы заняться в будущем. Есть ли какие-нибудь другие безумные планы, которые вы хотите реализовать в настоящее время?
Да, я! Я всегда думаю, что еще я могу сделать и что изменить. В настоящее время я работаю над 5-ступенчатой ​​коробкой передач с передаточными числами. Следующее, что я подготовлю, - это новый двигатель объемом 1800 куб.Но сначала я хочу максимально использовать возможности моего нынешнего движка.

Я полагаю, вы следите за нашей страницей, что вы думаете о венгерских Ладах?
Внимательно слежу за вашей страницей. Я заметил, что в Венгрии Lada довольно популярны как гоночные машины. Уровень подготовки машины очень высокий. Считаю, что одни из лучших тюнинговых деталей для Лады производятся в Венгрии. Я и некоторые мои коллеги, которые тоже имеют дело с Lada, черпаем идеи и вдохновение от венгерских автомобилей.

Летом в июле у нас будет ежегодное собрание. К нам всегда приезжают несколько болгарских парней! Добро пожаловать, я почти уверен, что людям здесь будет интересна ваша машина! Что вы думаете? Любой шанс?
Большое спасибо за приглашение! Я слышал об этой встрече, мои друзья приезжали в последние несколько лет. Я знаю от них, что атмосфера отличная. Я был готов приехать в этом году, но, учитывая ситуацию в мире, не уверен, что это возможно.Но будь уверен, что я приеду как можно скорее.

Спасибо за ответы, надеюсь, мы скоро поговорим друг с другом лично. А пока продолжайте в том же духе! Удачи!

Хуньяди

Сколько весит автомобиль ВАЗ 2106? Сколько весит легковая машина. Зависимость ходовых характеристик от габаритов и массы

ВАЗ-2106 - настоящая классика советского автопрома.Автомобиль производился долгое время после развала Советского Союза, что объясняется его невероятной надежностью. Кроме того, он выделяется на фоне других отечественных автомобилей потрясающей ремонтопригодностью буквально каждой единицы, доступностью запчастей и неограниченными возможностями модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюратором, а затем системой зажигания с впрыском топлива, может работать даже на бензине самого низкого качества, редко выходит из строя при сильном морозе и может успешно эксплуатироваться практически в любых условиях.Любые его проблемы устраняются даже без участия специалиста - любой мало-мальски опытный автолюбитель легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 масса двигателя без коробки передач составляет 121 килограмм. Поэтому настоятельно не рекомендуется пытаться снимать или перемещать этот агрегат в одиночку - это прямой путь к серьезным травмам. Лучше всего иметь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, двигатель весит еще больше - 140 кг.

Наконец, при сборке с коробкой передач и прикрепленными к ней аксессуарами это значение увеличится еще на 26 кг.

Как видите, вес можно назвать существенным недостатком машины перед импортными аналогами. Для ее уменьшения, увеличения мощности, а также улучшения динамических характеристик многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автомобильном предприятии была произведена дизельная версия «шестерки». Замена бензинового двигателя на дизельный существенно не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность энергоблока. Во-вторых, его вес увеличился примерно на 10 килограмм, что тоже можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106


Вес мотора хоть и важен, но далеко не главная его характеристика.Поэтому мы решили рассказать о других особенностях силового агрегата, устанавливаемого на различные модификации «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор упало до 75 литров. от. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндра силового агрегата ВАЗ-2106 - 79 миллиметров, крутящий момент может достигать 3000 об / мин, рабочий объем - 1568 кубических сантиметров. Наконец, степень сжатия двигателя равна 8.5 атмосфер, а ход поршня - 80 миллиметров.

Слабые стороны двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 - модификация силового агрегата от «тройки». Не исключено, что поэтому в его конструкции сохранился ряд слабых мест его предшественников. Отечественные мастера научились диагностировать проблемы двигателя практически по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:


ВАЗ-2106 «Жигули» - легковой заднеприводный автомобиль с кузовом типа седан.Он является идейным продолжателем так называемой классической компоновки автомобилей ВАЗ с задним приводом. Эта модель явилась завершающей моделью «классики» первого семейства, наследницей ВАЗ-2103.

«Шестерка» выпускалась на Волжском автозаводе с 1976 года. До 1977 года одновременно выпускались модели ВАЗ-2106 и ВАЗ-2103, а позже новая модель пришла на смену старой «тройке».

Всего же период производства модели ВАЗ-2106 составил около 30 лет, за это время было выпущено несколько миллионов автомобилей.Интересен тот факт, что 25 декабря 2001 года производство «шестерки» на АвтоВАЗе было остановлено, но машина продолжала сходить с конвейера завода «ИЖ-авто» до января 2006 года.

Разработка ВАЗ-2106 проводилась специалистами Центра стиля Волжского автозавода в 1974 году под названием «Проект 21031».

Уменьшение дорогостоящих материалов, таких как хромированные детали, модернизация осветительной и электрической части оборудования, изменение экстерьера и интерьера автомобиля - основные требования при обновлении модели ВАЗ-2103.Изменения претерпела передняя облицовка, изменился внешний вид задних фонарей, переднего и заднего бамперов, колпаков колес, боковых указателей поворота, вентиляционных решеток, заводской вывески.

Естественно, нововведения не могли обойти вниманием интерьер автомобиля с точки зрения нововведений и используемых материалов. Передние сиденья получили регулируемые подголовники, обивка салона выполнена в стиле черного пластика в духе того времени. Что касается органов управления, то они были дополнены сигналами аварийной сигнализации, появился омыватель рулевой колонки для омывателя лобового стекла, в панели приборов был установлен реостат для подсветки, а также автомобиль оснастили дополнительным индикатором низкого уровня тормозной жидкости.

Новое оборудование комплектовалось радиоприемником, обогревом заднего стекла. А на экспортных праворульных экземплярах стояла красная противотуманная фара, которая крепилась под задним бампером с левой и правой стороны.

Технические характеристики ВАЗ 2106

Двигатель

Длина мм

Ширина, мм

Высота, мм

Колесная база, мм

Колея передняя, ​​мм

Колея задняя, ​​мм

Клиренс, мм

Объем багажника, л

Тип кузова / количество дверей

Расположение двигателя

Спереди, продольно

Объем двигателя, см3

Тип цилиндра

Количество цилиндров

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

Количество клапанов на цилиндр

Система снабжения

Карбюратор

Мощность, л.с. / об.мин.

Момент

Вид топлива

Тип коробки передач / количество передач

Передаточное число главной пары

Подвеска передняя тип

Двойной поперечный рычаг

Подвеска задняя тип

Винтовая пружина

Тип рулевого управления

Червячная передача

Объем топливного бака, л

Максимальная скорость, км / ч

Масса снаряженная, кг

Допустимая полная масса, кг

Время разгона (0-100 км / ч), с

Расход топлива в городском цикле, л / 100 км

Модификация: 1.3 MT (64 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

145 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1294

Тип наддува: нет

Максимальная мощность: 64/47 л.с. / кВт при 5600 об / мин

94 Н * м при 3400 об / мин

Расположение цилиндров: рядный

Количество цилиндров : 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 66 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Тормоза передние: дисковые

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Багажник:

Багажник 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Клиренс: 170 мм

Посмотреть все характеристики!

Модификация: 1.5 MT (72 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 150 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1452

Тип наддува: нет

Максимальная мощность: 72/53 л.с. / кВт при 5600 об / мин

Максимальный крутящий момент: 106 Н * м при 3500 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 76 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: зависимая рессора

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (74 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 155 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува: нет

Максимальная мощность: 64/53 л.с. / кВт при 5000 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: зависимая рессора

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и масса

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (75 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 155 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува: нет

Максимальная мощность: 75/56 л.с. / кВт при 5400 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход обслуживания: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 5

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и вес

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 MT (75 л.с.)

Общая информация

Класс автомобиля: B

Двери: 4

Всего мест: 5

Максимально возможная скорость: 150 км / ч

Характеристики двигателя

Тип А: бензин

Объем: 1569

Тип наддува: нет

Максимальная мощность: 75/53 л.с. / кВт при 5400 об / мин

Максимальный крутящий момент: 116 Н * м при 3000 об / мин

Расположение цилиндров: рядный

Количество цилиндров: 4

Клапаны на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход обслуживания: 80 мм

Трансмиссия и подвеска

КПП: механическая

Количество шестерен: 4

Передняя подвеска: рессорная, независимая

Задняя подвеска: рессорная, зависимая

Передние тормоза: дисковые

Задние тормоза: барабанные

Размеры, объем и вес

Длина Ширина Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Колея передняя: 1365 мм

Колея задняя: 1321 мм

Колеса: 175/70 / R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Фотогалерея

Обзор

ВАЗ 2106 - пятиместный пассажирский седан с четырьмя дверями и задним приводом. Долгое время он оставался одним из самых популярных отечественных автомобилей.

Первые модели поступили в продажу еще в 1976 году. Это был переработанный RAT 124 Speciale. Тогда никто не думал, что «шестерка» будет пользоваться огромным спросом в течение нескольких десятилетий.

Сегодня технические характеристики ВАЗ 2106 не воспринимаются нами как нечто особенное. Главное, чтобы машина двигалась. Но в конце семидесятых автолюбители были в восторге от мощного по тем временам двигателя в 80 лошадиных сил. Владельцы «Шохи» гордо заявили, что объем его двигателя составляет целых 1,6 литра.

По сравнению с ВАЗ 2103 в шестерку внесено много изменений. Другая схема БП, другая форма кузова, внутреннее оснащение.К примеру, фары имели пластиковые «стаканы», иначе облицовали радиатор, а затем установили модные пластиковые бамперы с «агрессивными» углами и клыками. Задний номерной знак освещался фонарями.

Разверните и прочтите отзыв ...

Владельцы Москвичей позавидовали хорошей динамике и комфортному салону. То, что мы воспринимаем сегодня как «колхоз», в начале 80-х воспринималось как верх комфорта и воплощение престижа.

Только представьте, ВАЗ 2106 воспринимался обществом как скоростной, роскошный и дорогой автомобиль.Ничего примечательного в наше время 150 км / ч с разгоном за 16 секунд до сотни показались чем-то запредельно крутым. Сиденья с тиснением подголовники, тахометр на торпеде, кузов звукоизоляция!

Автомобиль прошел несколько модернизаций:

1982 год ... Новые моторы на 75 лошадей, приведенные в соответствие с новым ГОСТом. Убраны отражатели на заднем крыле.

1988 год ... Доработана выхлопная система: появилась прокладка и одноразовая гайка.

1990 год ... Есть комплектация Люкс (версия 21065). На двигателе поставили БСЗ, поставили карбюратор типа Solex, фары стали галогенными, появились более удобные подголовники, улучшилась внутренняя обивка салона. Заднее стекло обогревалось, коробка работала на пяти уровнях, а генератор приобрел повышенную мощность. Водители могли почувствовать снижение расхода топлива на трассе и уменьшение шума двигателя.

К этому времени машина перестала казаться роскошной и дорогой.В конце 80-х шестерка стала самой массовой моделью ВАЗа. Теперь завод мог позволить себе снизить производственные затраты, снизить мощность двигателя и поддерживать более низкие стандарты качества сборки и компонентов.

То, что когда-то казалось роскошным, но непрактичным, стало доступной рабочей лошадкой. 90-е годы - это годы небывалого взлета популярности ВАЗ 2106 в начале и постепенного угасания спроса к концу десятилетия. Дизайн машины устарел, а интерьер перестал казаться удивительным и престижным.Ходовые качества давно перешли в разряд невысоких по сравнению с современными конкурентами.

И производитель начал постепенно "сдавать позиции". В погоне за высокой рентабельностью завод резко снизил уровень качества продукции. Плохая изоляция, отказы трансмиссии и двигателя привели к высокому уровню шума при движении по шоссе. Балки переднего моста начали «сыпаться». Молдинги были сняты, а количество хрома сведено к минимуму. Сняли обогрев заднего стекла.А руль тонкий и скользкий.

Легковой автомобиль малого класса, выпускается Волжским автомобильным заводом с 1976 года. Кузов - седан, закрытый, транспортный, четырехдверный. Передние сиденья - регулируемые по длине и наклону спинки, снабжены подголовниками, откидными спинками. Заднее сиденье фиксированное, с центральным подлокотником, который складывается в спинку сиденья.

Модификации

ВАЗ-21061 - с двигателем рабочим объемом 1,45 л и мощностью 71,5 л.с.;
ВАЗ-21063 - с 1.Двигатель объемом 3 литра мощностью 63,5 л.с.

Двигатель.

ВАЗ-2106, бензиновый, рядный, 4-х цилиндровый, 79х80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Нм (11,8 кгс-м) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр - со сменным фильтрующим элементом. Система охлаждения оснащена электровентилятором, который автоматически включается и выключается.

Трансмиссия.

Сцепление однодисковое, с диафрагменной нажимной пружиной, привод отключения - гидравлический.Трансмиссия - мод. 2106 или 2106-10, 4-х ступенчатые с синхронизаторами передних передач. Перевод. номер коробки передач мод. 2106; 1-3,24; II 1,98; III 1,29; IV-1.0; ZX-3.34. Тот же мод. 2106-10: I 3.67; II - 2,10; III, 36; IV-1,00; ZX-3.53. Карданный привод - два последовательных карданных вала с промежуточной опорой. Главная передача гипоидная. количество - 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса - диск ободные 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13.Давление в шинах 165R13: перед - 1.6. сзади - 1,9 кгс / см. То же в шинах 175 / 70R13: спереди - 1,7, сзади - 2,0 кгс / см. Количество колес 4 + 1. Подвеска

.

Передняя часть - независимая, на поперечных рычагах, с винтовыми пружинами, амортизаторами и стабилизатором поперечной устойчивости. Задняя - зависимая, с винтовыми пружинами, амортизаторами, четырьмя продольными и одной поперечной тягами.

Тормоза.

Рабочая тормозная система: передние тормоза - дисковые, задние - барабанные, с автоматической регулировкой зазора. Привод гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил.Стояночный тормоз приводится в действие механически на задних тормозах. Запасной тормоз - это один из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм - глобоидный червяк и ролик. Перевод. число - 16.4.

Электрооборудование.

Напряжение 12В, перем. Аккумулятор 6СТ-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или FE65PR (Югославия).Топливный бак - 39 л, бензин АИ-93, система охлаждения
- 9,9 л, антифриз А-40 или А-65, система смазки двигателя
- 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 ° С.
М-5 / 10Г, при температуре от плюс 30 до минус 30 ° С, корпус рулевого механизма
- 0,215 л, ТАД-17И, картер ведущего моста
- 1,3 л. ТАД-17И, корпус КПП
- 1,35 л, ТАД-17И,
гидравлическая тормозная система - 0,66 л, жидкость «Томь», «Роза»,
гидропривод выключения сцепления - 0.2 л, жидкость «Томь», «Роза»,

Амортизаторы: передние
- 2х0,12 л, задние
- 2х0,195 л,

Амортизирующие жидкости МГП-10;
Бачок омывателя лобового стекла - 2,0 л, смешанная с водой жидкость НИИСС-4.

Масса агрегата (кг)

Двигатель - 117, КПП
с картером сцепления - 26, кузов
в сборе без сидений - 275, задний мост
в сборе - 53, колесо
с шиной - 15. Радиатор
- 5.7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кол-во мест, чел. 5
Вес багажа 50 кг.
Снаряженная масса 1035 кг
В том числе:
на переднюю ось 555 кг.
на заднюю ось 480 кг.
Полная масса 1435 кг.
В том числе:
на переднюю ось 657 кг.
на заднюю ось 778 кг.
Допустимая масса прицепа:
без тормозов 500 кг.
с тормозами 750 кг.
Макс.скорость 150 км / ч
Время разгона до 100 км / ч, 16,0 с
Максимальный набор высоты 36%
Биение с 50 км / ч, 500 м.
Тормозной путь от 80 км / ч 38 кв.м.
Контрольный расход топлива, л / 100 км:
при 90 км / ч 7,4 л.
при 120 км / ч 10,1 л.
городской цикл 10,3 л.
Радиус поворота:
на внешнем колесе 5.6 мес.
Всего 5,9 м.

ВАЗ 2106: описание, характеристики, тест-драйв

ВАЗ-2106 начал сходить с конвейера в 1976 году. Этот автомобиль стал результатом глубокой модернизации ВАЗ-2103.

Изменилась передняя часть автомобиля - уменьшилось количество хромированных деталей и одновременно увеличилось количество пластиковых деталей. Изменился жир - стал намного комфортнее. Изменилась обивка дверей, а также у сидений появилась возможность регулировать подголовники по высоте.

Автомобиль получил самую известную «шестерку», объемом 1600 кубических сантиметров, мощностью 80 л.с. Автомобиль стал одним из самых динамичных на дорогах СССР, он позволял развивать скорость до 150 км / ч, а при разгоне - 100 км / ч за 16 секунд.

Конечно, сегодня такой динамики явно недостаточно, особенно в городских условиях, когда вокруг много современных и мощных иномарок, но тогда - в 70-е этой динамики хватило, чтобы быть королем дорог.

С 1998 года автомобиль производится в Сызрани, а с 2002 года в Ижевске. В 2006 году сняли с производства автомобиль ВАЗ 2106. За 30 лет производства этой модели выпущено более 4 300 000 единиц.

Даже после появления в 1984 году более современных автомобилей ВАЗ-2108 популярность «шестерки» была значительной. Это было связано с довольно комфортным салоном, динамичным двигателем, современным по тем временам внешним видом и достаточно низким уровнем шума в салоне. по салону при езде. езда на шашке, а амортизаторы очень хорошо справились с задачей создания мягкой езды.

В 1979 году начали выпускать модели с двигателем ВАЗ-2105 мощностью 71 л.с. и двигатель от ВАЗ 2101, 64 л.с. Такие модификации было сложнее продать на вторичном рынке - они не пользовались спросом, однако в условиях дефицита автомобилей в 80-е новые автомобили быстро нашли своего покупателя.

На протяжении всего периода производства модели в нее постоянно систематически вносились улучшения, которые касались как шасси, так и интерьера.

Итак, с 1980 года на машины устанавливается новый карбюратор Озон.

С 1986 года устанавливались задние тормоза от ВАЗ-2105, а также коробка передач от этой же модели. И было несколько десятков мелких улучшений и замен.

Сегодня на вторичном рынке автомобиль в зависимости от года выпуска стоит около 2500 долларов. Он пользуется спросом, хотя и не таким большим, как в 90-е. Машины для эксплуатации покупают в основном в сельской местности.

Модификации ВАЗ 2106:

ВАЗ-21060 - базовая модель, объем двигателя 1600 куб.

ВАЗ-2106 «Турист» - пикап со встроенным тентом в кузове, изготовленный по заказу технического руководства;

ВАЗ-21061 - Двигатель от ВАЗ-2103, рабочий объем 1500 куб. см.;

ВАЗ-21062 - Экспортная версия ВАЗ-2106 с правым рулем;

ВАЗ-21063 - двигатель рабочим объемом 1300 куб.см от ВАЗ 21011, карбюратор «Озон» 2105-1107010-20;

ВАЗ-21064 - экспортная версия ВАЗ-21061;

ВАЗ-21065 - двигатель объемом 1500 куб.

ВАЗ-21065-01 - двигатель 1500 куб.см, электрические стеклоподъемники передних дверей;

ВАЗ-21066 - Экспортный вариант ВАЗ-21063 с правым рулем;

ВАЗ-21067 - ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3;

ВАЗ-21067-20 - опытный, с инжекторным двигателем 2106, рабочим объемом 1600 см3;

ВАЗ-21068 - выпущен как носитель агрегатов на период доводки новых двигателей ВАЗ-2108 и ВАЗ-21083;

ВАЗ-21069 - с роторным двигателем 140 л.с.

Технические характеристики ВАЗ-2106:

Лада 1600 GL (Нидерланды) Lada 1600 LS (экспортная версия) ВАЗ 2106 ВАЗ 21061 ВАЗ 21063
Модификация - - 1600 01 мая -
Год выпуска - - 1976 г. 1976 г. -
Геометрия
Тип корпуса Седан Седан Седан Седан Седан
сумма - 4 4 4 4
двери
сумма - 5 5 5 5
мест
Руль - Левый Левый Левый Левый
Длина - 4116 мм 4166 мм 4166 мм -
Ширина - 1611 мм 1611 мм 1611 мм -
Высота - - 1440 мм 1440 мм -
Колесная база - 2424 мм 2424 мм 2424 мм -
Колея - 1365 мм 1365 мм - -
перед
Колея задняя - 1321 мм 1321 мм - -
Клиренс - - 170 мм 170 мм -
Бордюр - 1030 кг 1045 кг 1085 кг -
вес
Полная масса - 1430 кг 1445 кг 1485 кг -
Двигатель
Двигатель - - ВАЗ 2106 ВАЗ 2103 ВАЗ 21011
Расположение - спереди, продольно спереди, продольно спереди, продольно спереди, продольно
Тип - - бензин бензин бензин
Система подачи - - карбюратор карбюратор карбюратор
Диаметр - - 79 мм 76 мм 79 мм
цилиндры
Ход поршня - - 80 мм 80 мм 66 мм
Мощность - - 08 мая 08 мая 08 мая
сжатие
Объем - 1.568 л 1,57 л 1.452 л 1,294 л
Турбокомпрессор - -
Мощность - 78 л.с. 80 л.с. при 5400 об / мин 77 л.с. при 5600 об / мин 69 л.с. при 5600 об / мин
Крутящий момент - - 122 Нм при 3000 об / мин 106 Нм при 3500 об / мин 94 Нм при 3400 об / мин
Марка - - АИ-93 АИ-93 АИ-93
топливо
Трансмиссия
Привод - Задний Задний Задний Задний
Ящик - 4-ступенчатая МКПП 4-ступенчатая МКПП 4-ступенчатая МКПП -
шестерня
Сцепление - - Однодисковый, сухой - -
Рулевое управление
Тип рулевого управления - - Глобоидный червяк и ролик - -
менеджмент
Скоростные характеристики
Максимум - 150 км / ч 154 км / ч 152 км / ч -
скорость
Разгон до 100км / ч - - 16 сек. - -
Ограничитель - -
скорость
Тормозная система
Тормоза передние - - Диск - -
Тормоза задние - - Барабан - -
Тактико-технические характеристики
Диаметр - 10.7 м 11,8 м 11,2 м -
разворот
Объем - 39 л 39 л 39 л -
бензобак
Расход топлива горизонтальный / трасса / смешанный - - - 11 // л / 100 км -

ВАЗ-2106: тест-драйв

.
