Вакуумный тормозной цилиндр – Вакуумный усилитель тормозов: устройство и принцип работы

Содержание

Как работает вакуумный усилитель тормозов

Если ваш дедушка, а возможно и отец ездили когда-то на старых автомобилях, возможно они еще застали ситуацию, когда для эффективного и быстрого торможения, приходилось привставать, всем весом наваливаясь, на несчастную педаль. Сегодня же такой экстрим ушел в историю и в основном благодаря вакуумному усилителю тормозов или ВУТ. Что же оно такое, как работает вакуумный усилитель тормозов, как он ломается и можно ли эти поломки устранить, обо всем этом, мы вам и поведаем прямо сейчас.

Принцип работы вакуумного усилителя тормозов

вакуумный усилитель тормозовВсем наверняка известно, что тормозная система современного автомобиля, это система гидравлическая. Нажатие педали создает давление в  тормозной жидкости, которая давит на поршни, а уже поршни в свою очередь прижимают тормозные колодки к поверхности тормозных дисков. Соответственно, основным  усилием и усилием, с которого все начинается, является сила воздействия ноги человека на педаль тормоза. Так вот, благодаря ВУТ, это усилие удается повысить в несколько раз.

Состоит вакуумный усилитель тормозов из двух камер, разделенных специальной мембраной.  Камера, расположенная ближе к главному тормозному цилиндру, это вакуумная камера, в ней поддерживается низкое давление. Камера же обращенная к педали тормоза называется атмосферной. Эта, атмосферная камера при помощи следящего клапана может соединяться либо с камерой, где у нас создается вакуум, либо с непосредственно окружающей средой, то есть со средой, в которой давление воздуха составляет определенную и достаточно солидную величину. Так же ВУТ включает в себя толкатель следящего клапана, который соединяется прямо с педалью тормоза, ну и  еще одной важной составляющей усилителя тормозов, является возвратная пружина мембраны.

Что касается диафрагмы, которая разделяет две камеры, то она по центру снабжена специальным пятаком, который давит на шток поршня главного тормозного цилиндра. Когда же вы отпускаете педаль тормоза, возвратная пружина, оправдывая свое название, возвращает мембрану в ее исходное положение.

Теперь распишем работу вакуумного усилителя тормозов, так сказать, в динамике.  Вакуумная камера соединяется через специальный шланг с устройством, способным создать разрежение, а говоря проще, подобие вакуума. Таким устройством может служить, либо сам двигатель, если это бензиновый мотор, либо специальный вакуумный насос. Такие насосы в обязательном порядке устанавливаются в автомобилях с дизельными силовыми установками. Хотя, в последнее время насосами стали оснащаться и ВУТ в машинах, работающих на бензине. Это нужно для стабильно высокой эффективности работы усилителя на разных режимах работы мотора.

Когда автомобиль едет и тормозить не требуется, в обеих камерах  поддерживается разреженная область. Но, как только вы нажимаете на педаль тормоза, клапан перекрывает соединение между камерами и открывает доступ в атмосферную  камеру, атмосферного же воздуха под соответствующим давлением. Вот этот-то воздух да еще усилие нажимающего на педаль, и воздействуют на поршень главного тормозного цилиндра, который обеспечивает нагнетание тормозной жидкости в систему. По сути, вакуумный усилитель позволяет нам использовать атмосферное давление, для повышения тормозного усилия. Как говорится: все гениальное, просто. Что же касается усилителей, которые оснащаются вакуумными насосами, то такое решение, кроме повышения стабильности работы ВУТ, практически всегда используется для работы электронных помощников в управлении авто. К примеру, именно такие вакуумные насосы обеспечивают работу системы ESP, отвечающей за устойчивость автомобиля на виражах и в поворотах.

Схема внутреннего устройства

схема внутреннего устройства вут

  1. фланец крепления наконечника;
  2. шток;
  3. возвратная пружина диафрагмы;
  4. уплотнительное кольцо фланца главного цилиндра;
  5. главный тормозной цилиндр;
  6. шпилька усилителя;
  7. корпус усилителя;
  8. диафрагма;
  9. крышка корпуса усилителя;
  10. поршень;
  11. защитный чехол корпуса клапана;
  12. толкатель;
  13. возвратная пружина толкателя;
  14. пружина клапана;
  15. следящий клапан;
  16. буфер штока;
  17. корпус клапана;
  1. вакуумная камера;
  2. атмосферная камера;
  3. каналы
  4. каналы

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

  • снижение эффективности торможения;
  • троение двигателя на холостых оборотах;
  • педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно  устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Видео о вакуумном усилите тормозов

Похожие статьи

avtonov.com

Вакуумный усилитель тормозов: устройство, принцип работы, неисправности

Вакуумный усилитель тормозов (ВУТ) является важным элементом в устройстве тормозной системы и представляет собой широко распространенное устройство на авто различных марок и моделей.

Если просто, усилитель тормозов создает усилие при нажатии на педаль тормоза, благодаря чему тормоза срабатывают более эффективно, водителю проще использовать тормозную систему и т.д. Далее мы рассмотрим, как устроен и работает ВУТ.

Читайте в этой статье

Усилитель вакуумный: устройство

Итак, работает указанный усилитель за счет разрежения. Благодаря тому, что в системе образуется вакуум, тормозной усилитель создает дополнительное усилие.  В плане конструкции вакуумный усилитель интегрирован в общий блок с ГТЦ (главный тормозной цилиндр).

Общая конструкция предполагает следующий набор элементов, из которых состоит вакуумный усилитель:

  • корпус;
  • диафрагма;
  • следящий клапан;
  • толкатель;
  • шток поршня ГТЦ;
  • возвратная пружина;

Хотя на разных моделях автомобилей устройство может несколько отличаться, общая схема характерна как для отечественных авто разных лет выпуска, так и иномарок (например, вакуумный усилитель тормозов ВАЗ или авто иностранного производства).

Сам корпус вакуумника условно делится на две части при помощи диафрагмы. Такое разделение формирует две камеры. Одна камера обращена к ГТЦ и называется вакуумной камерой, тогда как вторая, ближняя к педали тормоза, является атмосферной камерой.

В двух словах, вакуумная камера соединяется посредством обратного клапана с  областью во впускном коллекторе  за дроссельной заслонкой. Это и есть источник разряжения для ВУТ.

Также для того, чтобы  вакуумный цилиндр более точно и четко работал на разных режимах работы ДВС, в качестве источника разряжения может быть использован вакуумный электрический насос.  Как правило, данное решение используется  в авто с дизельным мотором, так как разряжение во впускном коллекторе таких ДВС небольшое.

Что касается обратного клапана, он разъединяет вакуумный усилитель и источник разряжения во время остановки мотора или при выходе из строя вакуумного насоса. В свою очередь, атмосферная камера соединена  при помощи следящего клапана с вакуумной камерой и атмосферой. Когда клапан находится в исходном положении, камера атмосферная соединяется вакуумной камерой. Если же водитель нажимает на педаль тормоза, тогда камера соединена с атмосферой.

Функцией толкателя является перемещение следящего клапана. Толкатель связан с педалью тормоза в салоне. Также диафрагма соединена со стороны вакуумной камеры со штоком поршня ГТЦ.

Именно благодаря тому, что диафрагма движется, осуществляется перемещение поршня, в результате чего тормозная жидкость под давлением нагнетается в рабочие тормозные цилиндры на колесах. По окончании торможения диафрагма возвращается в исходное положение за счет возвратной пружины.

Еще добавим, что на современных авто для экстренного торможения в общую схему может быть интегрирована система экстренного торможения. Данная система предполагает наличие дополнительного электромагнитного привода штока.

Еще можно выделить решение под названием активный усилитель тормозов, который способен работать в отдельных случаях без необходимости нажимать на педаль тормоза. Такой активный усилитель тормозов необходим для работы системы ESP.

Как работает вакуумный усилитель тормоза

Рассмотрев, как устроены вакуумные тормоза, необходимо изучить принцип работы вакуумного усилителя. Если просто, ВУТ работает за счет разницы давлений в вакуумной, а также атмосферной камере.

Когда педаль тормоза не нажата, давление в камерах одинаковое  и является таким, которое создает источник разряжения. Если же нажать на педаль, усилие передается через толкатель на следящий клапан.  Этот клапан  перекроет канал, который соединяет атмосферную камеру и вакуумную.

Далее, при последующем движении клапана, атмосферная камера через канал будет соединена с атмосферой, в то же время разряжение в атмосферной камере понизится. В свою очередь, разница давлений  будет оказывать воздействие на диафрагму. После того, как усилие пружины будет преодолено, произойдет перемещение штока поршня ГТЦ.

При этом общая конструкция вакуумного усилителя позволяет создать дополнительное усилие на штоке поршня ГТЦ, причем усилие пропорционально той силе, с которой водитель жмет на педаль тормоза. Получается, чем сильнее нажатие, тем активнее работает усилитель.

После того, как водитель отпустит педаль тормоза, произойдет соединение атмосферной и вакуумной камеры, давление в обеих камерах выровняется и диафрагма перейдет в начальное положение за счет усилия возвратной пружины.

Примечательно то, что  полное дополнительное усилие,  которое позволяет получить тормозной вакуум, от трех до пяти раз выше  того усилия, которое прикладывает водитель, нажимая на педаль тормоза. Кстати,  возможно получить и большее дополнительное усилие при такой необходимости. В таком случае в конструкции ВУТ используют большее количество камер, а также устанавливают большую диафрагму.

Само собой, наличие усилителя тормозов значительно облегчает процесс управления ТС, так как торможения при езде приходится применять часто и активно. Также повышается безопасность, так как водитель получает возможность быстро затормозить, практиковать импульсное торможение, точнее дозировать усилие на педали, причем, не прикладывая особых физических усилий. Вполне очевидно, что большую часть работы при торможении делает ВУТ.

Как проверить вакуумный усилитель тормозов

В процессе эксплуатации ТС вакуумный усилитель тормозов  изнашивается и может выйти из строя. Если усилитель перестанет работать, тормоза полностью не пропадут,  однако потребуется прикладывать большие усилия  на педали тормоза для того, чтобы добиться эффективного торможения.

По этой причине важно знать, какие признаки неисправности вакуумного усилителя тормозов указывают на проблемы с данным элементом, а также как проверить ВУТ.

Как правило, проблемы зачастую связаны с механическим повреждением соединения шланга, который соединяет усилитель и впускной коллектор. На деле, трещины резинового шланга приводят к тому, что в рабочей камере нет вакуума.

Еще в устройстве ВУТ со временем залипает клапан, не редко обнаруживается, что повреждена рабочая поверхность диафрагмы и т.д. Основные признаки поломок проявляются в виде ухудшения торможения, требуется сильнее нажимать на тормоз, во время торможения слышно шипение и скачут обороты двигателя. В некоторых случаях мотор троит или даже глохнет при нажатии на тормоз.

Так или иначе, проверка вакуумного усилителя тормозов  может быть произведена быстро и без его снятия. Есть три простых способа диагностики ВУТ.

  • Первый предполагает то, что машину заводят, далее двигатель работает на холостом ходу около 5 минут, затем машину глушат и водитель полностью нажимает на педаль тормоза.

Это нужно, чтобы создать вакуум в усилителе. Далее педаль нужно отпустить и снова выжать. Если  ВУТ неисправен, при втором качке ход педали тормоза заметно уменьшится (вакуум не создается). В норме педаль не должна становиться «дубовой», как минимум, первые 3-4 качка и более при заглушенном моторе.

  • Следующий способ проверки сводится к тому, что педаль на заглушенном ДВС  сначала нажимается 5-6 раз, затем выжимается до упора и удерживается.  Не отпуская педаль, мотор заводят. Если нет неполадок вакуумного усилителя тормозов, при запуске двигателя появится разряжение (вакуум), мембрана надавит на шток, тот потянет за собой толкатель, соединенный с педалью.
    Рекомендуем также прочитать статью о том, почему педаль тормоза стала твердой или мягкой. Из этой статьи вы узнаете об основных причинах, по которым меняется жесткость педали тормоза, педаль тормоза «дубеет» или же педаль тормоза проваливается.

В результате выжатая педаль опустится еще ниже после пуска двигателя. Если этого не произошло, можно считать, что в системе нет вакуума, то есть ВУТ частично или полностью не работает.

  • Еще один способ позволяет проверить механизм на предмет возможной утечки воздуха. Сначала мотор следует завести, после чего выжать педаль тормоза до упора и заглушить ДВС, не отпуская самой педали. Удерживая  тормоз нажатым около 30-40 сек., нужно проследить, не произошло ли отклонения педали от положения, которое было изначально, то есть на момент остановки ДВС.

Если отклонений нет, значит, все в  порядке. Если же педаль изменила положение, в системе есть утечка. Также при  отпускании педали она под действием возвратной пружины может начать принимать обратное положение. Это указывает, что  имеет место неисправность, приводящая к тому, что давление в рабочей камере растет.

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом.  От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

Рекомендуем также прочитать статью о том, почему скрипят тормоза при торможении. Из этой статьи вы узнаете, по каким причинам появляется скрип тормозов, а также что делать водителю в подобной ситуации и как устранить скрипы.

В качестве итога отметим, что вся  тормозная система нуждается в регулярной проверке, а также своевременном обслуживании. Следует правильно подходить к выбору тормозных колодок, замечать случаи, когда педаль тормоза стала твердой или мягкой, обращать внимание на скрип при торможении, вовремя смазывать направляющие суппортов, менять тормозную жидкость, прокачивать тормоза и т.д.

Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии. Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Читайте также

krutimotor.ru

Вакуумный усилитель тормозов и все,что нужно о нем знать.



Вакуумный усилитель является одним из неотъемлемых элементов тормозной системы автомобиля. Главное его предназначение — увеличение усилия, передаваемого от педали к главному тормозному цилиндру. За счет этого управление автомобилем становится более легким и комфортным, а торможение эффективным. В статье разберем, как работает усилитель, узнаем из каких элементов он состоит, а также выясним, можно ли без него обойтись.

Устройство вакуумного усилителя тормозов

Конструктивно вакуумный усилитель представляет собой герметичный корпус округлой формы. Он устанавливается перед тормозной педалью в моторном отсеке. На его корпусе располагается главный тормозной цилиндр. Существует еще одна разновидность устройства – гидровакуумный усилитель тормозов, который включен в гидравлическую часть привода.

Схема вакуумного усилителя тормозов

Вакуумный усилитель тормозов состоит из следующих элементов:

  • корпус
  • диафрагма (на две камеры)
  • следящий клапан
  • толкатель педали тормоза
  • шток поршня гидроцилиндра тормозов
  • возвратная пружина

Корпус устройства разделен диафрагмой на две камеры: вакуумную и атмосферную. Первая расположена со стороны главного тормозного цилиндра, вторая — со стороны педали тормоза. Через обратный клапан усилителя вакуумная камера соединена с источником разряжения (вакуума), в качестве которого на автомобилях с бензиновым двигателем  используется впускной коллектор перед подачей топлива в цилиндры.

В дизеле же источником разряжения служит электрический вакуумный насос. Здесь разряжение во впускном коллекторе незначительное, поэтому насос является обязательным элементом. Обратный клапан вакуумного усилителя тормозов разъединяет его с источником разряжения при остановке двигателя, а также в случае, при котором вышел из строя электровакуумный насос.

Диафрагма соединена со штоком поршня главного тормозного цилиндра со стороны вакуумной камеры. Ее движение обеспечивает перемещение поршня и нагнетание тормозной жидкости к колесным цилиндрам.

Атмосферная камера в исходном положении соединена с вакуумной камерой, а при нажатой педали тормоза – с атмосферой. Сообщение с атмосферой обеспечивает следящий клапан, перемещение которого происходит при помощи толкателя.

В конструкцию вакуумника в целях увеличения эффективности торможения в экстренной ситуации может быть включена система экстренного торможения в виде дополнительного электромагнитного привода штока.

Как работает?

Принцип работы построен на разнице давлений. Корпус усилителя включает в себя два контура, разделенных между собой мембраной. Одной частью контур соединяется со шлангом (откуда идет разряжение). Второй конец подключается к следящему клапану. Он контролирует смену разряжения и регулирует параметры.

Во время движения автомобиля или на холостом ходу (когда педаль не нажата), диафрагма находится в неподвижном состоянии. Как только водитель нажимает на тормоз, разряжение перекрывается следящим клапаном. Диафрагма двигается в сторону тормозного цилиндра и толкает шток. Последний и увеличивает данное усилие. Если надавить на педаль до упора, отверстие увеличится. При большем атмосферном давлении возрастает и разряжение. В итоге отклик на педаль становится более резким. При отпускании педали диафрагма возвращается на свое место. Тормозные колодки разжимаются.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда. Есть несколько достаточно простых способов:

1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики. Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе. А это ведёт к резкому смешиванию воздуха и топливной смеси, поступающие в цилиндры двигателя.
2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза. Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль, запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно. Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов. Они, как и вся машина, хотят получать внимания. А тормозная система особенно – она никогда не прощает ошибок.

P.S. 1. О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью или даже частично не выполняет свои функции. 2. Не забывайте своевременно проверять тормозную систему.

ОСНОВНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Видов поломок вакуумника не так уж и много, а именно:

  • Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
  • Выход из строя обратного клапана;
  • Разгерметизация рабочих камер усилителя.

Первые две неисправности – основные, третья же встречается очень редко.



Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).

Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.

Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.

В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.

ПРИЗНАКИ ВОЗНИКНОВЕНИЯ ПРОБЛЕМ В РАБОТЕ

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Инструкция по замене вакуумного усилителя тормозов

Процесс замены вакуумника несложен. Демонтаж проходит так же как и при снятии системы на ремонт:

  1. Сначала отсоединяем шток от тормозной педали. То есть снимаем стопорную пластинку пальца, зацепив ее чем-нибудь острым. Теперь достаем палец и переходим под капот.
  2. Отсоединяем все от уровня датчика тормозной жидкости все провода колодки.
  3. Разъединяем усилитель от цилиндра.
  4. Откручиваем гайки кронштейна и снимаем усилитель прямо с ним. Если гайки снять сложно, можно применить жидкость WD-40.
  5. Разъединяем, откручивая две гайки.
  6. Теперь крепим новый усилитель к кронштейну и производим сборку в обратном порядке.

ПОХОЖИЕ СТАТЬИ:

  • бмв е87: обзор,дизайн,технические характеристики,модификации,фото,видео.
  • Силиконовая смазка для авто — описание виды фото видео
  • Как проверить давление масла в двигателе: описание,фото
  • Как переоформить машину: советы и рекомендации по документам
  • Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
  • Фольксваген Тигуан 2019 года:описание,обзор,характеристики,фото
  • Опель Зафира 2019: фото,комплектации,характеристики,цена,обзор
  • Фольксваген Пассат B8 2019 года: характеристики,цена,фото,комплектации,обзор
  • Автомобильные дворники — выбираем на зиму.
  • Знак 1.25 дорожные работы
  • bmw f25: обзор,технические характеристики,фото,видео,салон,цена,комплектация.
  • Датчик давления в шинах: описание,неисправности,виды,фото
  • Бмв X7 2019 года: фото,описание,технические характеристики,интерьер
  • Фольксваген Крафтер 2019: обзор,характеристики,фото,цена
  • Mercedes GLE: обзор,двигатели,интерьер,внешний вид,цена,фото,видео.

seite1.ru

Вакуумный усилитель тормоза, как проверить и отремонтировать?

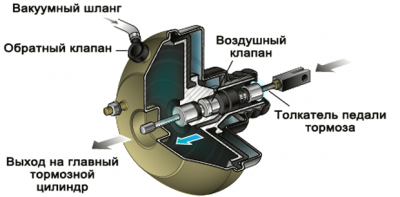

usilitel-tormozov-iz-chego-sostoit-vakuumnij-usilitels-tormozov-shema..............pngМногих автолюбителей интересует, как проверить вакуумный усилитель тормозов, потому что эта деталь играет важную функцию в работе тормозной системы. Эффективность и исправность которой напрямую влияет насколько безопасной будет поездка в автомобиле.

В автомобилях старого поколения приходилось отжимать педаль, прилагая усилие в 80 килограммов. С появлением вакуумного усилителя тормозов (ВУТ) педаль тормоза стало легко нажиматься без больших усилий. Если же на педаль приходится сильно жать, это значит, что ВУТ вышел из строя.

Устройство вакуумного усилителя тормозов

Как устроен вакуумный усилитель тормозов? Расположен он под капотом и соединен с главным тормозным цилиндром (ГТЦ), объединяясь с ним в единый блок. Корпус ВУ состоит из 2-х частей: вакуумной и атмосферной. Атмосферная расположена ближе к педали, а вакуумная расположена со стороны цилиндра. Вакуумная часть соединяется с впускным коллектором обратным клапаном. Коллектор является источником разряжения. В дизельных двигателях для постоянной работы ВУТ часто применяется вакуумный электрический насос. Благодаря обратному клапану при остановке двигателя происходит разъединение коллектора с вакуумным усилителем. ВУТ работает лишь с включенным двигателем. Если ВУТ выйдет из строя, то произойдет аналогичное разъединение. В исходном положении следящий клапан служит для соединения атмосферной камеры с вакуумной и с атмосферой, если активируется педаль тормоза. В свою очередь педаль связана с толкателем. С его помощью перемещается следящий клапан. Шток главного тормозного цилиндра соединяется со стороны вакуумной камеры с диафрагмой. Толкатель увеличивает давление тормозной жидкости благодаря поршню к тормозным цилиндрам.

С помощью возвратной пружины диафрагма возвращается в свое исходное положение, когда заканчивается процесс торможения. Конструкция усилителя может быть оснащена электромагнитным приводом штока. Если на авто установлена система ESP, то на ней установлен активный усилитель тормозов, предотвращающий опрокидывание. В общем, работа ВУ осуществляется за счет разности давления, которое образуется в обеих камерах. Благодаря этой разнице двигается толкатель, заставляя двигаться шток поршня ГТЦ. Таким образом, устройство ВУТ не представляет ничего сложного, поэтому с проверкой вакуумного усилителя тормозов сможет справиться даже начинающий автолюбитель.

Korpus-vakuumnogo-usilitelja-tormozov.jpgПризнаки неисправности

Важно отметить, что неисправность ВУТ не выводит из строя тормозную систему, она продолжает функционировать, но при этом автомобилем тяжелее управлять и водителю приходится прилагать больше усилий при торможении.

Среди возможных неполадок вакуумного усилителя тормозов можно выделить следующие:

  • Разрыв или разгерметизация шланга, соединяющего ВУТ с коллектором двигателя. При этом можно услышать характерное шипение. В этом случае следует проверить качество затяжки хомутов и целостность шланга, на нем не должно быть трещин и разрывов.

  • Возможны поломки внутри ВУ. Может выйти из строя клапан. Со временем он твердеет, а из-за износа резины, может разорваться упругая перегородка. Возможен разрыв диафрагмы.

?Существует несколько способов, как проверить вакуумный усилитель тормозов. Если троит двигатель, то прежде чем бежать за новыми свечами, надо провести диганостику ВУ. Разгерметизация приводит к тому, что воздух попадает во впускной коллектор, это создает проблемы с воздушно-топливной смесью, так как она резко обедняется. Второй способ диагностики заключается в том, что надо сделать до шести cкачков педалью тормоза, когда мотор находится в неработающем состоянии. Затем педаль следует зафиксировать на середине хода и завести мотор. Если педаль провалится во время запуска, то усилитель исправен. Если же она останется неподвижной, то необходимо либо заменить ВУТ, либо сделать его ремонт. При визуальном осмотре корпуса ВУТ надо особое внимание уделить наличию потеков на нем. Если они есть, то надо искать причину их появления. Периодически надо проводить регулировку ВУТ. Она состоит в 1347970366_vakuumny-usilitel-tormozov.jpgнастройке педали тормоза: ее свободного хода. Для этого настраивается длина штока. Регулировка длины штока приводит к появлению определенного зазора, определяющего степень давления на тормозной цилиндр. Выступ или зазор выставляется с помощью болта, который должен выступать над поверхностью вакуумного усилителя на 7,1 мм. Если показатель завышен, то у педали будет больший ход, если занижен – автомобиль будет произвольно притормаживать, что будет напоминать движение на ручном тормозе.

Правильная настройка момента срабатывания вакуумного и атмосферного клапанов осуществляется с помощью регулировочного винта. Благодаря ему педаль тормоза возвращается в первоначальное положение. Если винт перетянуть, то педаль будет медленно возвращаться, если он будет слишком ослаблен, то педаль окажется без действия ВУТ. Чтобы затормозить, придется приложить большое усилие.

Технология ремонта proxxon-slimline1p5.jpg

Сначала снимаются набивка и накладка лобового стекла в тормозном отсеке. Трубки, которые соединяются с ГТЦ, отсоединять не стоит, чтобы исключить попадания воздуха в гидросистему. Затем, воспользовавшись ключом на 17, надо отсоединить главный тормозной цилиндр. Снимать его надо наклоняя вперед так, чтобы не перегнулись тормозные трубки. При этом надо обязательно отсоединить шланг от усилителя. После демонтажа ГТЦ переходим в салон. С обеих сторон от педали тормоза находим четыре гайки и откручиваем их. С помощью плоской отвертки вытаскиваем скобу, которая фиксирует педаль. Затем надо надавить отверткой на шток с той стороны, с какой он снимается. Теперь можно беспрепятственно извлечь ВУТ. Далее осматриваем извлеченную деталь. Если это возможно, ремонтируем самостоятельно, иначе относим на ремонт к мастеру. Чаще всего ВУТ меняется на новый.



www.megway.ru

Как проверить вакуумный усилитель тормозов (видео) + 3 способа

Сегодня вакуумный усилитель (ВУ) является неотъемлемой частью тормозной системы каждой машины. Это устройство дает возможностью остановить транспорт легким нажатием на педаль. Выход данного механизма из строя является серьезной проблемой, способной спровоцировать фатальные последствия. При обнаружении даже небольших отклонений в работе тормозной системы необходимо срочно выполнить ряд диагностических процедур и ни в коем случае не откладывать это мероприятие. Ниже мы рассмотрим, как проверить вакуумный усилитель тормозов, а также уделим внимание причинам его характерных неисправностей.

Устройство вакуумного усилителя

Вакуумный усилитель представляет собой единый блок с НТЦ (главным тормозным цилиндром). Этот узел состоит из пяти основных сегментов. Сегодня существует масса различных конструктивных решений и их модификаций, каждая из которых отличается наличием дополнительных деталей, габаритами, конфигурацией и так далее. Однако основные составляющие являются неизменными, рассмотрим их более подробно.

  • Корпус поделен на 2 камеры специальной диафрагмой. Первая атмосферная полость размещается со стороны ГТЦ, а вакуумная камера находится в направлении тормозной педали.
  • Вакуумная камера. Этот сегмент включает такие детали, как впускной коллектор и обратный клапан. Первый элемент является источников разряжения. В сочетании с дизельными моторами, конструкция имеет электрический насос, который обеспечивает непрерывную подачу усилий. В таких моделях вакуумный усилитель находится в заряженном состоянии, только когда работает силовой агрегат. При выключении мотора или неисправности этого узла происходит отключение коллектора от усилителя.
  • Атмосферная камера оборудована специальным клапаном. В исходном положении этот элемент соединяет ее с вакуумной полостью, а при перемещении педали, соответственно, отсоединяет. В совокупности этот и предыдущий элементы являются основными компенсаторами массы.
  • Толкатель напрямую подключается к педали тормоза. Он предназначен для перемещения отслеживающего клапана, смонтированного между вакуумной камерой и атмосферной полостью. Эластичная диафрагма соединена с торцом штока ГТЦ и обеспечивает подачу в цилиндр жидкости под определенным давлением.
  • Возвратная пружина служит для возврата диафрагмы в начальное положение, когда вы убираете ногу с педали. Обеспечивает исходное состояние диафрагмы, когда нет воздействия на педаль системы торможения.В новых моделях современных авто, конструкция которых включает ESP-систему, устанавливаются усилители активного типа, предотвращающие опрокидывание.

Принцип работы усилителя

Работа типового вакуумного узла реализована на дисбалансе давления в полостях корпуса усилителя. В результате получаемого разряжения двигается толкатель, который воздействует на шток поршня ГТЦ. При нажатии на педаль, усилия передаются к отслеживающему клапану, соединяющему обе полости. В итоге понижается давление в атмосферной камере, диафрагма выгибается и давит на шток. ГТЦ. После освобождения педали происходит возврат всех сегментов, соответственно выравнивается давление в обеих полостях. Возвратная пружина в этом случае перемещает диафрагму в исходное состояние. В общем, принцип работы вакуумного усилителя тормозов, достаточно прост, как и его конструктивное решение. За десятилетия использования в автомобильной индустрии ВУ практически не подвергался значительным изменениям.

Основные признаки поломки  ВУ

Проверку вакуумного усилителя вполне реально выполнить самостоятельно. Однако для получения более достоверных данных рекомендуется воспользоваться услугами специалистов или использовать специальное оборудование для диагностики. В данном разделе мы рассмотрим, как определить работоспособность механизма поглощения массы в кустарных условиях. Основным признаком поломки этого механизма является неспособность формировать разряжение в рабочей полости. Как правило, источником данной проблемы может послужить повреждение (обрыв, разрушение, перетирание и так далее) эластичного трубопровода стыкующего ВУ с коллектором мотора или разгерметизация других сегментов системы. Неисправность также может быть вызвана наличием дефектов внутри усилителя.

Запустите силовой агрегат и заглушите его через несколько минут. Зажмите педаль газа, а затем отпустите ее и повторите процедуру. Во время последующих нажатий ход педали должен постепенно уменьшаться. Если разницы нет, это свидетельствует о том, что не обеспечивается дополнительное усилие в ГТЦ, следовательно, требуется ремонт усилителя.

Видео — Как самостоятельно проверить вакуумный усилитель

Характерным признаком какой-либо неисправности ВУ может быть полная или частичная его неспособность поглощать усилия, которые формируются на педали системы торможения. Иными словами, если вы, нажимая на педаль, ощущаете слишком большие усилия, значит, ВУ не работает. Как правило, проблема может заключаться в обрыве, перетирании или разгерметизации эластичного трубопровода, обеспечивающего соединение коллектора мотора с ВУ. Поломка также может быть следствием появления различных дефектов внутри самой конструкции усилителя: повреждение и нарушение эластичности диафрагмы, отслеживающего клапана и так далее.

Для выявления источников неисправностей необходимо провести ряд простых тестов. Преимуществом нижеприведенных методов является то, что они не требуют использования специального оборудование или других диагностических приспособлений. Эти проверочные операции доказывают свою практичность и эффективность уже на протяжении многих десятилетий.

Метод №1

Запустите силовой агрегат. Дайте поработать пару минут на нейтральной скорости, а затем заглушите мотор. Понажимайте несколько раз педаль системы торможения. В том случае, если узел работает исправно, при первой попытке, как это и предусмотрено, педаль выжмется до упора. Значит, образовавшийся вакуум притянул диафрагму, которая привела в движение поршень ГТЦ с помощью штока. После того как Вы отпустите педаль, в камерах должен восстановится баланс давления. Во всех следующих попытках воздействия на педаль ее ход будет уменьшаться. Это обуславливается отсутствием подкачки, разряжению браться неоткуда. Если между нажатиями после выключения двигателя не возникает ощутимая разница, значит, устройство не получает дополнительное усилие от ГТЦ.

Метод №2

Второй способ диагностики необходимо проводить после предыдущего. Он позволяет получить более достоверную информацию о работоспособности системы. После того как Вы включили и выключили мотор, а потом нажали несколько раз на тормозную педаль и получили определенный результат, необходимо обратить внимание на положение тормозного рычага. Если ВУ исправно работает, рычаг должен вернуться в исходное положение. Выжмите полностью педаль системы торможения и запустите мотор, удерживая ее. После включения силового агрегата в вакуумной камере ВУ образуется определенное разряжение, которое заставит переместиться шток. Последний тянет за собой толкатель. Поэтому педаль легко опускается. Если в этом случае положение педали не изменилось, это является явным признаком выхода из строя механизма. В данном случае потребуется детальный осмотр с последующим ремонтом или заменой усилителя.

Метод №3

Последний диагностический метод позволяет проверить систему на предмет утечки воздуха. Запустите мотор и нажмите на педаль, а затем заглушите агрегат, удерживая рычаг в активном положении 2-3 минуты. В случае какого-либо нарушения герметизации в конструкции ВУ разряжение внутри вакуумной полости начнет уменьшаться, что приведет к смещению диафрагмы. В итоге педаль будет медленно подниматься, так как исчезнет уравнивающая ее позицию сила. Разницу в необходимой прижимной силе можно ощутить буквально с первой минуты.

Вышеописанные методы позволяют выявить неисправности вакуумного усилителя тормозов. Если Вы повторили указанные процедуры и не обнаружили негативных изменений в работе устройства, значит, механизм поглощения усилия полностью исправен. При обнаружении поломок нужно срочно заняться ремонтом. Пренебрежение этой процедурой в лучше случае приведет к дорогостоящим ремонтным работам, а в худшем может стать причиной аварии в процессе движения транспортного средства из-за отказа тормозного усилителя.

vipwash.ru

что это такое, устройство и предназначение

На многих старых автомобилях эффективность торможения напрямую зависит от силы нажатия на педаль. Однако такой подход неудобен и ненадежен, особенно в настоящее время, когда машинами активно пользуются и женщины.

Поэтому автопроизводители используют различные усиливающие устройства, благодаря которым обеспечивается высокая скорость и эффективность срабатывания тормозной системы независимо от веса и физической силы водителя. Чаще всего в современных автомобилях используются вакуумные усилители тормозов (ВУТ). От работоспособности этого узла зависит качество торможения и, следовательно, ваша безопасность. Поэтому нужно понимать предназначение вакуумного усилителя тормозов, особенности его конструкции, а также уметь своевременно распознавать неполадки в его работе и выполнять необходимую диагностику.

Для чего он нужен вакуумный усилитель тормозов

Современные автомобили в большинстве своем оснащаются тормозной системой гидравлического типа – колодки а ней сжимаются под действием несжимаемой жидкости, которая от центрального цилиндра по специальным каналам подается к тормозным цилиндрам на колесах. Водитель же, нажимая на педаль, приводит в действие именно центральный цилиндр – остальное гидравлика делает самостоятельно.

вакуумный усилитель тормозовТакой принцип действия существенно повышает эффективность торможения и требует меньших усилий, чем простые механические тормоза. Но, у гидравлических тормозов есть и свои недостатки:

  • сохраняется объективная зависимость физической силы, требуемой для остановки машины, от ее массы и скорости движения;
  • на результативность торможения влияет и время в пути – после нескольких часов езду и нескольких десятков нажатий на педаль тормоза вы просто-напросто утомитесь и не сможете нажимать педаль достаточно быстро и с требуемой силой.

Решить эту проблему призван вакуумный усилитель тормозов, также известный как ВУТ. Он отличается от других типов усиливающих устройств относительной простотой конструкции и одновременно с этим эффективностью использования. ВУТ образует единую систему с главным тормозным цилиндром и выполняет следующие функции:

  • увеличивает импульс, возникающий при нажатии педали;
  • повышает эффективность торможения;
  • обеспечивает возможность экстренной остановки автомобиля.

Благодаря использованию вакуумных усилителей тормозов усилие, оказываемое человеком на педаль тормоза, увеличивается в среднем на 300-500%. В зависимости от модели машины, ее массы и технических характеристик мощность используемого в ней вакуумного усилителя может быть различной. Однако конструктивно все усилители данного типа идентичны.

Устройство вакуумного усилителя тормозов

устройство вакуумного усилителя тормозовУстройство и принцип действия вакуумного усилителя тормозов основано на создании разницы давлений в изолированных камерах, между которыми находится диафрагма. В состоянии покоя, когда педаль тормоза находится в верхнем положении, атмосферная и вакуумная камеры соединены специальным каналом, проходящим через диафрагму. Благодаря этому в них сохраняется равное низкое давление.

Когда водитель нажимает на педаль тормоза, активируется следящий клапан, перекрывающий вакуумный канал и открывающий атмосферный канал. В результате давление воздуха в атмосферной камере становится существенно выше давления в вакуумной камере. Диафрагма перемещается к главному цилиндру, образуя высокое давление на его шток.

Именно в этом и заключается главная задача вакуумного усилителя – увеличивать усилие, оказываемое на шток тормозного цилиндра.

Симптомы неисправности вакуумного усилителя тормозов

Несмотря на простоту конструкции этого устройства, в его работе могут возникать неполадки, вызванные теми или иными причинами. Это может привести к тому, что машина станет хуже тормозить – в результате это создаст реальную угрозу жизни и здоровью вас и окружающих вас людей. Поэтому нужно уметь своевременно распознать проявление неисправностей в работе ВУТ. Наиболее характерными симптомами в этом в этом случае будут следующие:

  • торможение стало менее эффективным;
  • при нажатии на тормоз раздается шипение, также возможно повышение оборотов мотора;
  • тормозная педаль нажимается очень туго либо не нажимается вовсе;
  • троение мотора при работе на холостых.

Последний признак проявляется при нарушении герметичности вакуумного шланга, отходящего от усилителя. При этом избыточный воздух поступает во впускной коллектор. Если после нажатия на педаль тормоза троение пропадает, то следует проверить целостность соединений, шлангов и хомутов, так или иначе связанных с вакуумным усилителем. Здесь нужно сразу же отметить, что такое троение может проявиться только на бензиновых двигателях, дизели в силу особенностей конструкции не подвержены этому эффекту.

Как проверить вакуумный усилитель тормозов

Если вы подозреваете, что ВУТ вашего автомобиля неисправен, то можно выполнить ряд проверок – они довольно простые и при этом точные:

  1. Заведите двигатель и дайте ему поработать на холостых 5-7 минут. После этого заглушите машину и до конца выжмите тормоз, опустите его и выжмите снова. Если при повторном нажатии ход педали существенно уменьшился, то это будет свидетельствовать о наличии неисправностей в работе усилителя.
  2. При выключенном двигателе 6-8 раз нажмите на тормоз, а затем запустите мотор. При исправном усилителе выжатая до конца педаль должна опуститься еще ниже – это свидетельствует об опускании штока тормозного цилиндра.
  3. Заведите машину, выжмите педаль тормоза до конца и заглушите двигатель. Если в системе усилителя нет утечек воздуха, то педаль в течение 30 секунд после выключения зажигания будет сохранять свое выжатое положение.

При выявлении любой неисправности в работе вакуумного усилителя тормозов следует как можно скорее обратиться к специалистам для ремонта этого узла.

Видео на тему

Похожие статьи

avtonov.com

Вакуумный усилитель тормозов — Словарь автомеханика

Вакуумный усилитель тормозов или как говорят в простонародье «вакуумник» —
является видом усилителя, применяющийся в тормозной системе авто. Служит для того,
чтобы создавать дополнительное усилие педали тормоза за счет разряжения.
Применение вакуумного усилителя дает облегчение работы тормозной системы.

Устройство вакуумного усилителя тормозов

Металлический корпус самого усилителя тормозов диафрагмой разделён
на две половины – на вакуумную, идущую со стороны ГТЦ (главного тормозного цилиндрика),
и на атмосферную, выходящую на тормозную педаль. К слову сказать, вакуумный усилитель
и ГТЦ конструктивно и механически объединены в единую систему – тормозную.

Вакуумный усилитель вместе с главным тормозным цилиндром включают в себя:

  • корпус,
  • диафрагму,
  • следящий клапан,
  • толкатель,
  • шток поршня ГТЦ,
  • возвратную пружину.

Безвоздушная камера, то есть вакуумная, выходит при помощи клапана на впускной коллектор.
На всех современных автомобилях для стабильной работы усилителя тормозов
дополнительно устанавливают электронасос. При выключенном двигателе клапан обратки
отсоединяет вакуумный усилитель от коллектора — тормоза просто-напросто пропадают.
Точно такой же принцип и при малейшей поломке вакуумного агрегата, даже если мотор работает.

Атмосферная камера, вторая половина устройства, при помощи клапана соединяется
и с вакуумной камерой, и с атмосферой. Именно на клапане и основан весь принцип работы
вакуумного усилителя – создание разницы давлений между двумя камерами. В исходном положении,
когда вы не давите на педаль тормоза, давление в двух камерах одинаково.

Нажимая педаль, толкатель двигается к следящему клапану и штоку тормозного цилиндра.
Этим самым клапан закрывает канал между вакуумом и атмосферой. Что получается?
Со стороны вакуумной камеры давление остаётся прежним, а со стороны атмосферной камеры
происходит разряжение.

По окончании торможения возвратная пружина возвращает диафрагму в начальное положение.

Устройство вакуумного усилителя тормозов


Признаки неисправного усилителя тормозов

Не стоит сильно пугаться, если у вас вдруг отказал вакуумный усилитель.
Ничего в этом страшного нет, неисправности ВУТ неприятны, но не критичны – просто вам придётся с большим усилием давить
на тормозную педаль и прилагать чуть больше усилий для управления автомобилем.


О ремонте или замене агрегата стоит задуматься в тех случаях, когда он полностью
или даже частично не выполняет свои функции.

Основные признаки:

  • с каждым разом вам всё труднее и труднее нажимать педаль, а эффект от торможения минимальный;
  • на холостых оборотах двигатель «троит», нажав педаль тормоза — начинает работать ровно и ритмично;
  • обрыв или трещина в шлаге, которые приводят к появлению шипения или посторонним звукам в усилителе;
  • вакуумный усилитель начинает «подсасывать» воздух;
  • разрыв диафрагмы, износ сальников или резины на клапанах.

Проверка усилителя тормозов

Проверить самостоятельно работу вакуумника не составляет особого труда.
Есть несколько достаточно простых способов:

    Твердая педаль тормоза обычно связана с утечкой разрежения
    во впускном коллекторе, неисправностью вакуумного шланга,
    с дефектом самого усилителя или его контрольного клапана.

  1. Двигатель начинает «троить», а после нажатия тормозов он работает как часики.
    Всё дело в том, что при разгерметизации воздух засасывается во впускном коллекторе.
    А это ведёт к резкому смешиванию воздуха и топливной смеси,
    поступающие в цилиндры двигателя.

  2. При выключенном моторе прокачайте (нажмите) 5-6 раз педаль тормоза.
    Потом ещё раз нажмите и на середине хода остановите. Не отпуская педаль,
    запустите двигатель. Педаль «провалилась» до полика — вакуумный усилитель работает исправно.
    Если ничего не изменилось после запуска мотора, то стоит подумать о замене или ремонте.
  3. Осматривая поверхность, вы заметили подтеки, оставляемые тормозной жидкостью.


Не забывайте своевременно проверять тормозную систему.

Не стоит постоянно быть уверенным в работе вакуумника или тормозов.
Они, как и вся машина, хотят получать внимания. А тормозная система особенно
– она никогда не прощает ошибок.

Связанные термины

etlib.ru
