Тормозной суппорт: типы,принцип работы,неисправности,ремонт. | НЕМЕЦКИЕ АВТОМАШИНЫ

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Тормозной суппорт – это узел, который прижимает тормозные колодки к диску во время торможения машины, когда вы нажимаете педаль тормоза. Это единственная часть, которая движется в тормозной системе. Она устанавливается именно на дисковые варианты тормозов, барабанная система работает по-другому.

Это очень важный узел, если честно, то суппорт нужно рассматривать вместе с тормозными колодками, именно они берут на себя основную нагрузку при торможении системы. Так стоит отметить, что 90% поломок передних «тормозов», связанны именно с суппортами

Тормозные суппорты бывают двух типов — фиксированные и плавающие.

В суппортах плавающего типа при торможении поршень, под действием давления жидкости, прижимает внутреннюю колодку к тормозному диску колеса. Суппорт перемещается на направляющих пальцах в обратную сторону, тем самым выравнивая силу прижатия внутренней и наружной колодок к диску. Направляющие пальцы суппорта смазаны консистентной смазкой и защищены от влаги и других источников воздействия резиновыми чехлами. В суппортах обоих типов поршни отводятся от тормозных колодок на небольшое расстояние за счет упругости уплотнительных колец, в результате чего между дисками и колодками образуется небольшой зазор.

Фиксированные суппорта – более ранняя разработка автопроизводителей. Чаще всего суппорт такого типа включает в себя металлический корпус с расположенными симметрично двумя рабочими цилиндрами. Корпус жестко закреплен на кронштейнах автомобиля (обычно на кулаке передней или задней подвески). В механизме используется гидравлическое давление для поджатия колодок к тормозным дискам одновременно с двух сторон обоими поршнями. За счет отсутствия потерь времени и сил на движение скобы и регулирование сил прижатия тормозных колодок, такой тип тормозного механизма скорее включается в работу и более информативен для водителя. Колодки удерживаются в системе специальными пружинами. Поршни в таких суппортах связаны между собой системой трубок или внутренними каналами тормозного суппорта. Жесткозакрепленные суппорта, в свою очередь, делятся на разделяемые и цельные. Для того чтобы извлечь поршни в неразделяемых суппортах достаточно подать давление воздуха через отверстие тормозного шланга и поршни выйдут из цилиндров. В разделяемом типе расстояния между стенками корпуса суппорта недостаточно чтобы вытащить одновременно оба поршня — поэтому корпус сделан разборным. Две половинки корпуса обычно стягиваются между собой болтами или винтами.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

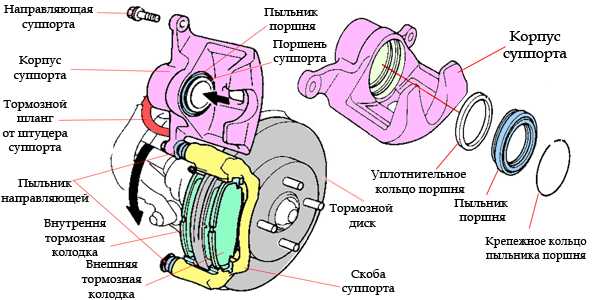

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

ПРИЗНАКИ НЕИСПРАВНОСТИ ТОРМОЗНОГО СУППОРТА

Имеется несколько наиболее распространенных свидетельств:

увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
автомобиль тянет в сторону в процессе торможения;
педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
пульсация педали тормоза;
небольшое сопротивление в перемещении педали до пола;
прихватывание тормозов;
блокировка задних тормозов при большом усилии и т. д.

Как определить, что суппорт неисправен?

Обязательное условие для соблюдения безопасности – это исправность суппорта, поэтому он обязан быть качественным. Важно помнить, что из-за возникающего в процессе торможения трения колодки и суппорт нагреваются. Это является причиной серьезных требований к качеству детали: она должна быть не только механически прочной, но и теплостойкой, а также обладать достаточно высокой скоростью теплоотдачи.

Благодаря этому можно избежать заклинивания поршней и/или деформации частей тормозной системы. Для примера пыльник направляющей – очень неприметная и незначительная, на первый взгляд, деталь, но ее дефект может стать причиной заклинивания суппорта.

Кроме тех ситуаций, когда тормозная система авто уже не работает явственно, о том, что суппорт тормозной в скором времени перестанет работать могут «говорить» и другие признаки. Такими признаками могут быть и скрип, и стук в зоне суппортов.

Появление характерного скрипа говорит об значительном усилении процессов трения в механизме, что постепенно его разрушает. Проблемы, которые могут стать причиной этого, разнообразны. Это и перекос тормозных колодок и/или их неправильная установка, это и чрезмерно изношенные тормозные диски (может появиться даже биение в руль).

Замена суппорта может стать необходимой даже в том случае, если на нем разорван пыльник поршня. Явление чревато тем, что внутренности суппорта, а именно его цилиндр, становится беззащитными перед проникновением грязи, которая способна повышать трение между поршнем и цилиндром, и провоцирующей образование ржавчины. Ржавчина в ближайшем будущем приведет к неизбежному заклиниванию поршня.

СУППОРТ ТОРМОЗНОЙ – СПОСОБЫ РЕМОНТА

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

ТОРМОЗНЫЕ КОЛОДКИ ПОДКЛИНИВАЮТ В СУППОРТЕ

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

МЕХАНИЗМ ЗАДНЕЙ ОСИ

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

Демонтируется защита элемента.

Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.
Отсоединяется трубка жидкости, как и в случае выше, закупоривается.
1. Извлекаются стопоры.
2. Вытаскивается фюзеляж.
Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

Уплотнение тормозного цилиндра;
Пыльник тормозного поршня;
Пыльники направляющих;
Уплотнения направляющих;
Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Устройство заднего тормозного суппорта — Все о Здоровье

Любому водителю известно, что тормозная система является залогом безопасности и глупо ею пренебрегать, когда она нуждается в срочном ремонте. В этой статье мы рассмотрим такое важное мероприятие, как замена поршня переднего и заднего тормозного суппорта, разберем особенность их работы, устройство, основные неисправности и их признаки.

Как устроен тормозной суппорт?

Тормозная система представляет собой гидравлическую часть автомобиля, выполненную из стальных трубок, внутри которых перемещается тормозная жидкость. Для того чтобы привести ее в движение и создать необходимое давление, используется мускульная сила человека, с помощью которой он давит на педаль газа. Для чего же нужно это давление? А давление жидкости используется для приведения в действие . Он зажимает тормозные колодки, которые останавливают тормозной диск, а следом и колесо.

Суппорт состоит из главного корпуса, который крепится к поворотному кулаку и имеет в своем составе крепления для колодок и дополнительных частей тормозной системы. Поршень устанавливается таким образом, чтобы между его частями находился тормозной диск. Далее на эти части изнутри вставляются тормозные колодки. Колодки имеют нежесткое крепление при помощи специальной проволоки, которая исключает их вылет из суппорта.

Основной частью суппорта является тормозной поршень, который приводит в действие тормозные колодки и прижимает их к диску. Поршень приводится в движение от давления, создаваемого в тормозной системе. При ослаблении усилия нажатия на педаль, давление падает, а поршень возвращается в исходное положение под действием возвратной пружины механизма.

Для уплотнения данного поршня применяются специальные сальники, выполненные в виде колец. Они исключают любую утечку тормозной жидкости в процессе работы поршня.

Неисправности тормозного поршня

Для начала стоит отметить, что не имеет никакого значения, на каком суппорте была обнаружена неисправность. Дело в том, что конструктивно эти детали выполнены одинаково, а значит, имеют одинаковый принцип действия и схожие неисправности. Самая первая и частя неисправность поршня – это плохая герметизация. Она сопровождается и как следствие, снижением эффективности торможения. Главным признаком такой неисправности является то, что при нажатии на педаль тормоза, водитель чувствует сопротивление педали, но торможения не происходит, либо оно происходит медленно.

Причиной такого отказа поршня принято считать нарушение работы сальников, которые отвечают за уплотнение. Со временем эти сальники приходят в негодность и трескаются, а через полученные трещины тормозная жидкость вытекает наружу. Таким образом, на поверхности дисков или колеса можно обнаружить следы тормозной жидкости, а ее уровень в бачке резко снизится.

Другая проблема данных поршней – это их заклинивание. Оно может быть вызвано плохим качеством сборки, в результате чего можно часто наблюдать такую картину, когда педаль не прожимается, и колеса не блокируются. Однако самым распространенным случаем остается тот, когда тормоз срабатывает, но не отключается, так как поршень застрял в этом положении и колодки не разжимаются.

Иногда данные неисправности могут комбинироваться друг с другом. Чаще всего оно так и происходит, поэтому при первых их признаках сразу же проведите соответствующие ремонтные работы.

Видео – Выпрессовка поршня из суппорта

Как поменять передний и задний поршент суппорта

Как было сказано ранее, совершенно не имеет разницы, с каким суппортом мы имеем дело, так как объем работ по ремонту будет у них один и тот же, а значит и комплектующие точно такие же. Перед тем, как провести замену поршня, необходимо приобрести новую деталь в соответствии с тормозной системой вашего автомобиля. Поршни с других суппортов абсолютно не взаимозаменяемы и могут привести к возникновению новых поломок. Чтобы этого не случилось, заранее приобретайте только качественные комплекты вашей марки автомобиля.

Видео – Как вдавить поршень заднего суппорта

Вот так выполняется замена тормозного поршня. Как видите, данная задача не представляет собой ничего сложного и подвластна любому начинающему автомеханику.

Впервые суппорты были изготовлены в конце ХІХ века англичанином Ф.Ланчестером, но применения им не нашлось. Позже их начали ставить на шасси боевых самолетов и на спортивные автомобили. На потоковые автомодели суппорт попал только в средине ХХ века. Суппорт – это ключевая деталь тормозной системы машины. А значит, это ваша уверенность в безопасности на дороге. Не забывайте систематически диагностировать суппорты и незамедлительно устранять неполадки.

Типы тормозных суппортов

В момент торможения задействован ряд деталей: тормозной диск, и суппорт. Ключевая роль в этом процессе отводится суппорту, так как именно он прижимает колодки к диску. Тормозные суппорты бывают фиксированные и с плавающей скобой. Рассмотрим оба типа.

Принцип работы тормозного суппорта

Тормозной суппорт фиксированной конструкции имеет металлический корпус и два рабочих цилиндра, прикрепленных с обеих сторон . Сам корпус конструкции фиксируется на поворотном кулаке. В состоянии спокойствия суппорты удерживаются пружинами. В момент торможения колодки синхронно прижимаются к диску с обеих сторон.

Чтобы произошло синхронное срабатывание тормозных суппортов (колодок), нужна тормозная жидкость. Подается она по трубкам во все цилиндры (несколько цилиндров повышают эффективность работы тормозов). Такие мощные колодки стоят на гоночных машинах и на тяжелых автомобилях (например, Mercedes-Benz).

Тормозной суппорт с плавающей скобой имеет кронштейн и корпус цилиндра (с 1-2 поршнями), прикрепленный к внутренней стороне колеса. Эта колодка стоит на одном месте стабильно. В момент торможения поршень надавливает на впереди стоящую колодку. Затем колодка прижимается к диску, и плавающая скоба суппорта по направляющим пальцам движется навстречу суппортам. В итоге и вторая (внешняя) колодка прижимается к тормозному диску.

Суппорт с плавающей скобой по объему меньше фиксированной конструкции суппорта. Кроме того, сам механизм значительно проще. Стоят суппорты с плавающей скобой на автомобилях эконом-класса со штатными дисками малого размера.

Признаки неисправности тормозного суппорта

Водитель должен быть наблюдательным, чтобы вовремя почувствовать неисправность суппорта. Что должно вас насторожить? Наиболее распространенные признаки неисправности суппорта:

Для полной остановки автомобиля нужны сверхусилия.

В момент торможения машину начинает тянуть в сторону.

Педаль тормоза «проваливается» без усилий.

Тормозная педаль вибрирует.

В педали тормоза появилось некое сопротивление.

При большом усилии задние тормоза блокируются.

Появился странный скрип, визг при торможении (поэтому не забывайте о регулярной смазке суппортов).

Происходит утечка тормозной жидкости.

Способы ремонта тормозного суппорта

Если тормоза подклинивают, то причиной может быть ржавчина на неподвижных колодках суппорта. Такое происходит, когда машина долго простаивала, или вам попался некачественный пыльник. Чтобы эту коррозию убрать, потребуется наждачка, щетка по металлу и крупный напильник. После удаления ржавчины металл покрывают смазкой высокотемпературного типа. Если на колодках появились мелкие ямки от ржавчины, то придется зашлифовать их напильником (иначе колодка к тормозному диску неплотно прижмется). Поменяйте заодно и манжеты.

Если ямки приличных размеров, то покупайте новую неподвижную часть суппорта, потому что шлифовка напильником тут бессильна. Если клинят направляющие суппорта, то придется снять колодки. Теперь добиваемся свободного перемещения по направляющим: проверяем изгиб, чистим и смазываем.

Если клинит поршень в суппорте. Для проверки отпустите штуцер прокачки после того, как колодки заклинят. Если есть неисправность, то подклинивание больше наблюдаться не будет. Если вы демонтируете суппорт, то обратно вдавить поршень будет очень сложно. В целях профилактики периодически можно винтом завести поршень до упора внутрь суппорта, а потом при помощи педали вытолкнуть его наружу. Но, опять же, не целиком (чтобы он не выпал).

Подписывайтесь на наши ленты в

Тормозная система состоит из компонентов, некоторые из них во время работы достигают высоких температур. Каждая из них выполняет свою, строго отведенную функцию. Не является исключением и тормозной суппорт, именно он постоянно подвергается перепаду температур, именно он способствует торможению автомобиля. Главная задача этого элемента тормозной системы заключается в том, чтобы передать усилия с педали тормоза на . С первого взгляда суппорт тормозной устроен просто и не имеет никаких подводных камней. Однако это только с первого взгляда.

Разновидности

В процессе эволюции, тормозной суппорт изготавливался двух видов. Для начала давайте рассмотрим принцип работы дискового тормозного механизма с плавающей скобой.

Такой дисковый механизм чаще всего используют производители автомобилей. Дело в том, что этот механизм обладает небольшими размерами и небольшой ценой. этого типа чаще всего устанавливают на автомобили со средним радиусом колеса.

Механизм устроен так, что гидравлический цилиндр и его поршень расположен с одной стороны тормозного диска, и во время торможения поршень прижимает колодки к диску, благодаря этому автомобиль останавливается. Плавающая скоба имеет ряд достоинств и недостатков. Главным из этих недостатков считается то, что такой суппорт нередко забивается грязью и пылью, что негативно сказывается на работоспособности.

Помимо этого, тормозной механизм с плавающей скобой не может контактировать с коррозией на диске. Чтобы устранить эти недостатки, требуется устанавливать и вовремя менять пыльник направляющей втулки и манжеты. К преимуществам можно отнести небольшие размеры устройства, простоту замены и надежность.

Существует еще и второй вид тормозного суппорта. В отличие от первого типа, здесь суппорт надежно закрепляется либо на задней подвеске, либо на переднем кулаке, из-за чего она и получила название фиксированная. Корпус суппорта устанавливается с обеих сторон тормозного диска симметрично. Фиксированный суппорт устроен так, что во время нажатия на педаль остановки к диску с двух сторон прижимаются колодки, благодаря чему автомобиль начинает останавливаться.

Главным отличием считается то, что здесь тормозные колодки удерживаются в разведенном состоянии с помощью пружин специальной формы, а не давлением как в случае с плавающей скобой.

Чтобы поршни одновременно надавили на колодки, и те начали останавливать колесо, существует разветвленная система труб, по которой жидкость попадает в цилиндры.

Эта система получила большое распространение на тяжелых и спортивных автомобилях, иногда бывает такое, что это одна машина. Дело в том, что такие тормоза дороже, чем первый вид, и тем более чем барабанные. Это является существенным недостатком этого типа. Помимо этого, они больше по габаритам, чем первый вид. Но существует неоспоримый плюс, он заключается в том, что эффективность этих тормозов намного больше, чем у любых других.

Несмотря на то, что существует два типа дисковой тормозной системы, работа и устройство обеих систем практически не отличаются. Рассмотрев схему суппорта можно понять, как просто он на самом деле устроен, понять принцип работы. Обе системы разделяют схожий принцип работы, создавая давление в тормозной системе, усилие передается на тормозные поршни, которые заставляют прижать колодки к тормозному диску и остановить его. Из-за того, что колеса автомобиля крепятся к дисковому тормозу и вращаются совместно, после того как будет зажат тормозной диск, колесо тоже начнет замедляться до полной остановки.

Обнаружение поломки

Как и все остальные системы и механизмы машины, тормозная система время от времени приходит в негодность и требует замены некоторых деталей. Не стоит откладывать замену одного из элементов тормозной системы на потом, это может привести к серьезной аварии.

Чтобы заменить один из компонентов тормозной системы, нужно правильно определить, что пришло в негодность. Чаще всего в негодность приходят колодки и диски. Дело в том, что при торможении из-за силы трения эти устройства достигают высоких температур, поэтому быстро изнашиваются. При покупке новых агрегатов следует обратить внимание не только на прочность, но и на то, как они относятся к высоким температурам.

При соблюдении всех параметров температуры можно уберечь поршни и цилиндры от заклинивания или деформации, а ведь они могут привести к более дорогостоящему ремонту. Поршень доставляет много хлопот, например, может не возвращать колодки обратно.

Следует обращать внимание на все устройства этой системы, самые мелкие и незначительные на первый взгляд элементы выполняют важную роль во всем механизме. Например, пыльник направляющей втулки – на первый взгляд ненужная деталь, но именно пыльник направляющей втулки предохраняет суппорт от заклинивания. Манжета внутри корпуса играет главную роль в обеспечении герметичности всей системы.

Такой же на первый взгляд неважной частью является сальник тормозного цилиндра. Так же как и другие сальники, этот удерживает жидкость в корпусе. Во время износа сальника следует его немедленно заменить новым.

Скрип и звон в области передней или задней подвески, а еще плохое срабатывание тормозов – это признаки уже совсем не рабочей системы. Если было обнаружено, что следует заменить колодки или суппорты, то к этому процессу следует отнестись со всей серьезностью.

Чтобы полностью избавиться от лишнего шума в системе, нужно менять неисправные агрегаты как с левой, так и с правой стороны. Чаще всего на некоторых автомобилях заклинивает именно правый суппорт. Обуславливается это тем, что чаще всего водители меняют только левый суппорт, потому что он находится с водительской стороны, а правый остается в стороне.

Замена

Перед тем как будут производиться работы по замене компонентов, следует поставить автомобиль на ровную и твердую поверхность. Идеально для этого подойдет гараж с бетонным полом. На примере будет рассмотрена правая сторона автомобиля.

Первое, что нужно сделать, это поднять автомобиль и подложить что-то под пороги машины для того, чтобы добавить устойчивости. Следует отметить, что при замене заднего тормозного механизма нужно снять автомобиль с ручника.
Закрепив машину на месте, нужно снять колеса, это необходимо, чтобы была возможность без труда осмотреть все агрегаты на работоспособность. Для удобства снятия колес следует ослабить каждый болт не более чем на один оборот, затем поднять машину и выкрутить болты совсем. Сложив все болты в одно место, Вы ускорите процесс сборки в разы.
После того, как было снято правое колесо с автомобиля, и все болты от него находятся в одном месте, нужно открыть клапан прокачки системы. Сделать это можно обычным ключом, его глухой стороной. Шланг, из которого вытекает жидкость, нужно направить в заранее подготовленную тару, чтобы жидкость стекала именно туда.
Затем нужно прижать поршни обратно в суппорт. Выдавливать нужно до тех пор, пока колодки плотно не прижмутся к ротору. Во время выдавливания и будет сливаться тормозная жидкость.

Важен тот факт, что если не работает ручник, то следует проверять именно задние суппорты. Замена задних суппортов не отличается особ
