Устройство пневмоподвески: Устройство пневмоподвески

6 Июн 2023 alexxlab Комментировать

игры воздуха пневмоподвески — журнал За рулем

Пневматическая подвеска роднит дорогие вcедорожники и седаны с грузовиками и автобусами. Автор описал ее устройство, принцип работы и преимущества.

«Ситроен» уже почти 60 лет совмещает пневматику с гидравликой. Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает.

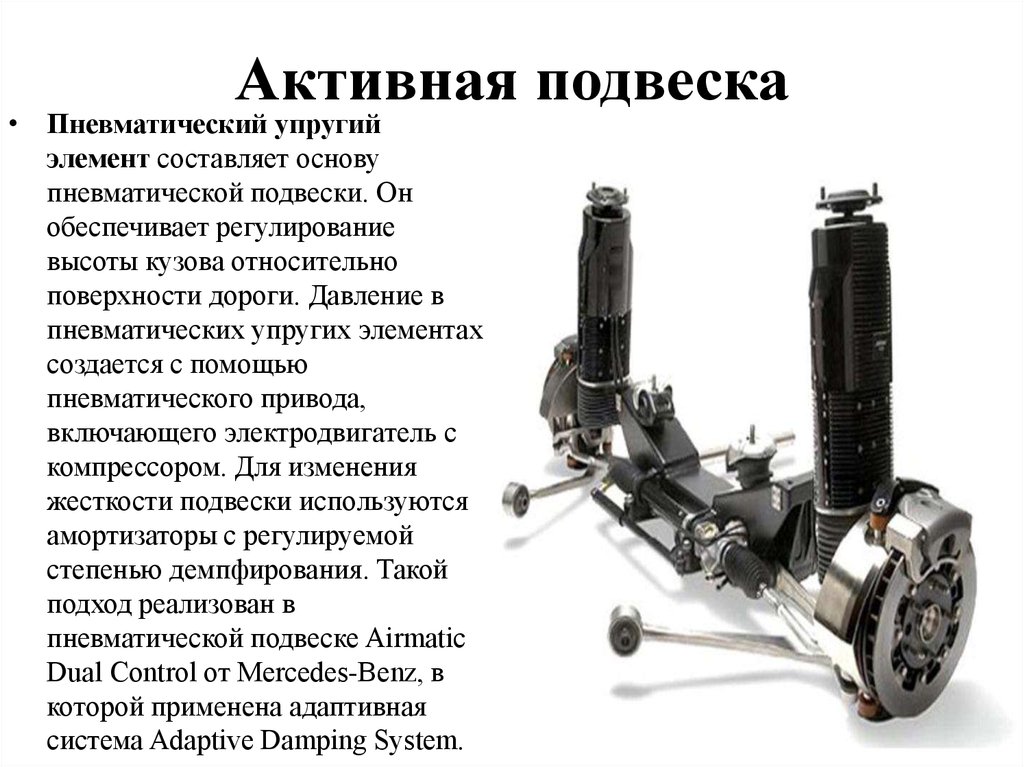

Ключевое отличие пневмоподвески – в упругом элементе. Вместо пружин и рессор здесь герметичная камера, наполняемая воздухом. Ее устанавливают на амортизатор сверху или рядом с ним. Характеристики от выбранного решения не зависят, основное внимание уделяется компоновке. Например, на «Ауди-А6» с передним приводом применялись разнесенные амортизаторы и подушки, а на той же машине с шильдиками quattro – единая пневмостойка.

Пневмоподвеску применяют в двух случаях: для повышения комфорта и при большой разнице между снаряженной и максимальной массами автомобиля. У грузовиков она встроена в сложную схему пневматики наряду с тормозами (ЗР, 2012, № 7). У легковых в систему входят датчики уровня кузова, баллонресивер для хранения подготовленного воздуха, компрессор с осушителем и датчиком температуры, электронный блок управления, блоки электромагнитных клапанов, а также сами пневматические упругие элементы. Схема движения воздуха незатейлива. Компрессор засасывает его из атмосферы и, прогнав через осушитель, наполняет им ресивер емкостью 5–10 л. Здесь он хранится под давлением, доходящим в процессе работы до 20–23 бар. Для избавления от влаги используют абсорбирующие гранулы.

Помимо стандартного положения, часто предусмотрены еще два – повыше и пониже. Выбирает водитель, но окончательное слово за электроникой. При достижении определенной скорости (обычно 35–40 км/ч) машина автоматически опустится до нормального уровня. Продвинутые модели сами играют клиренсом в зависимости от скорости и рельефа дороги, не информируя водителя. На магистрали кузов приближается к дорожному полотну еще на 20–25 мм.

Основной плюс пневматической подвески – поддержание неизменного дорожного просвета и плавности хода независимо от нагрузки. Как только датчики фиксируют уменьшение расстояния от центра колеса до верхней кромки колесной арки, электронный блок открывает клапаны, впускает дополнительный воздух в камеры и автомобиль приподнимается. Надо немного опустить – наоборот, стравливает.

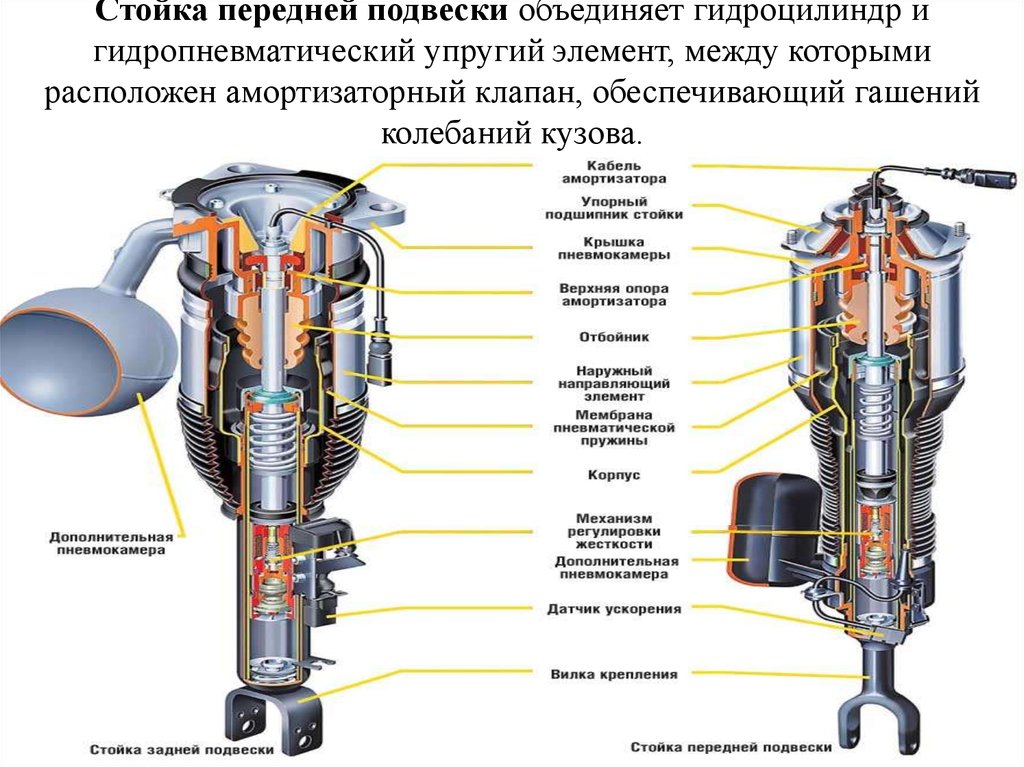

Конструкция пневматической стойки:

1 – воздушная полость;

2 – верхняя часть корпуса;

3 – газовая полость амортизатора;

4 – манжета;

5 – двухтрубный гидравлический амортизатор;

6 – компенсационная полость амортизатора;

7 – поршень пневмокамеры;

8 – наружная направляющая манжеты.

По мере необходимости компрессор пополняет запас воздуха в ресивере. Небольшие утечки в системе допустимы, поэтому при длительной стоянке с выключенным двигателем машина под собственным весом опускается до минимального уровня. Разумеется, после пуска мотора компрессор поднимет давление. Однако при сильно изношенных элементах автомобиль может и не восстановить осанку: поскольку насос не рассчитан на постоянную работу, датчик температуры выключит его из-за перегрева. Примечательно, что даже на заглушенной машине, когда компрессор не работает, электроника регулярно просыпается и проверяет положение кузова. Выявленный крен устраняется просто: стойки равняются по самой нижней.

Тип и архитектура подвески значения не имеют. При желании комплектом камер, ресивером и компрессором оснастят хоть «Ладу», хоть «Ламборгини».

Иногда на универсалах, минивэнах и вседорожниках пневмоэлементами снабжают только заднюю ось. Подразумевается, что багажник (или третий ряд сидений) периодически принимает на себя повышенную нагрузку и, следовательно, машина сильно приседает на корму. Нажав клавишу в багажном отсеке, можно принудительно опустить заднюю часть, облегчив погрузку тяжелых вещей. Причем данная опция положена не только премиум-классу, но и, к примеру, вполне доступному «Ситроену-С4 Пикассо».

Именно жидкость играет у «шевронов» главную роль, а воздух лишь помогает. Плюсы те же: выдающаяся плавность хода, регулируемый дорожный просвет, оптимальная развесовка.

Однако чаще пневмоподвеской оборудуют все четыре колеса, давая возможность в зависимости от условий движения изменять дорожный просвет. Такая схема встречается не только на вседорожниках, но и в спорткарах. Идеальный вариант – отдельный контур и индивидуальное управление каждой камерой. Так удается эффективнее противодействовать продольному и поперечному кренам, что благотворно сказывается и на комфорте, и на управляемости.

Чтобы вывесить автомобиль с пневматикой на домкрате, предусмотрен особый режим подвески. Некоторым системам достаточно поднять машину в верхнее положение, а иногда управляющая электроника самостоятельно распознаёт ситуацию и принимает необходимые меры.

Как работает пневмоподвеска автомобиля?

Грузовые автомобили уже давно ездят «по воздуху», теперь и ваш автомобиль может обладать такими способностями. Пневматическая подвеска уже давно используется в мире автомобильных грузоперевозок, но в последнее десятилетие или около того эта система перебралась в коммерческий мир. Мотоциклы, вездеходы, производительные автомобили и даже вполне обычные транспортные средства теперь используют пневмоподвеску. Как работает эта система? Давайте разбираться.

Современная система пневматической подвески постоянно обновляется. С точки зрения комфорта  и безопасности, подвеска вашего автомобиля является неотъемлемой частью того, как этот автомобиль движется. Амортизаторы и пружины помогают поглощать и направлять мощность дороги, и при этом справляются с колебанием колес, тряской и отскоками.

Тем не менее, каждый раз, когда вы добавляете или уменьшаете вес автомобиля, ускоряете его или замедляете, поворачиваете вправо или влево, все эти действия бросают вызов способностям амортизаторов и пружин. Традиционные амортизаторы и пружины «запрограммированы» только на фиксированный набор ситуаций.

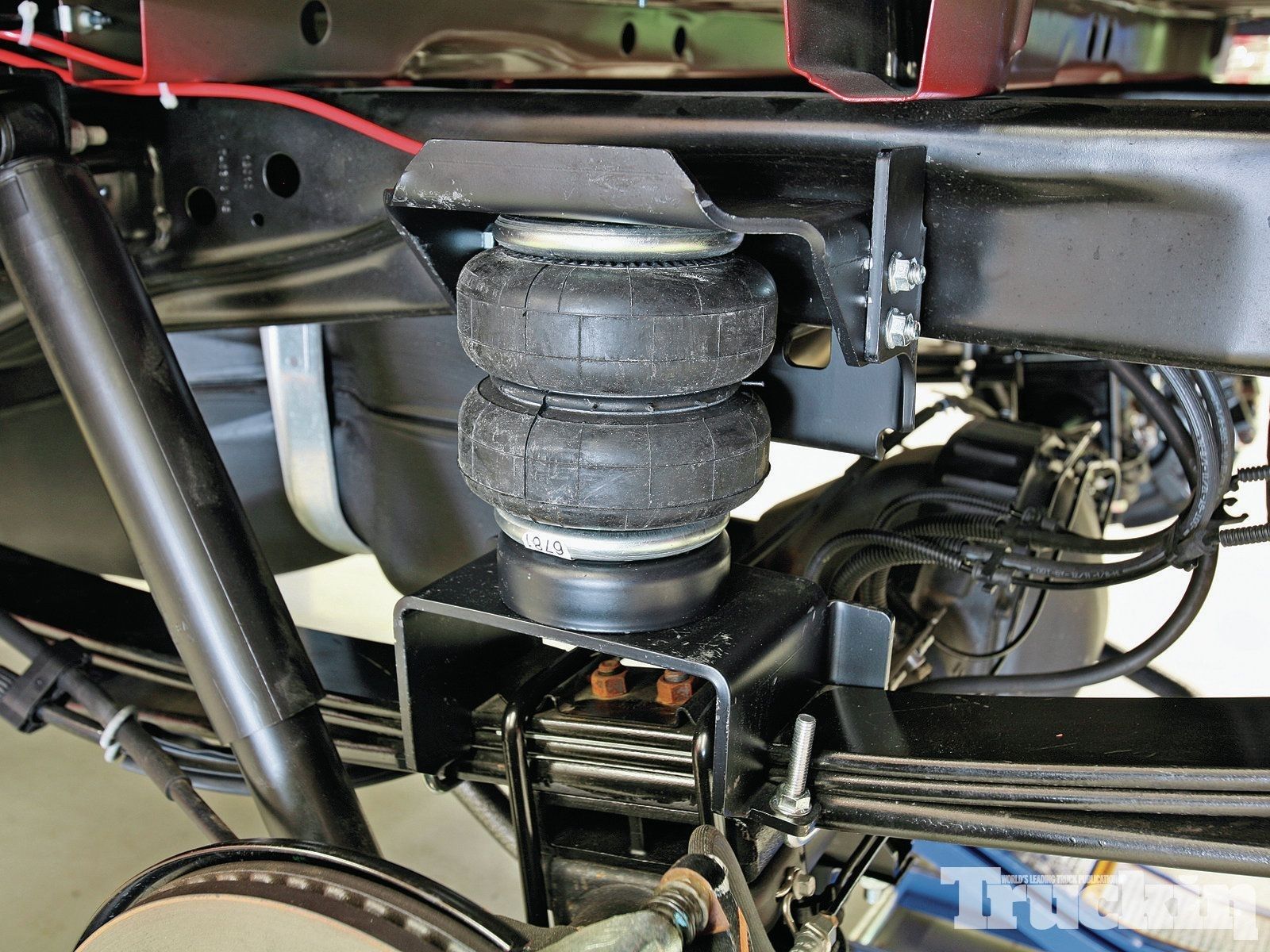

пневматические рессоры

Пневматическая подвеска замещает стандартные пружины на пневматические рессоры. Эти рессоры представляют собой простые жесткие резиновые и пластиковые подушки, накаченные до определенного давления и высоты, с целью имитации пружин. Но на этом все сходство заканчивается. С добавлением встроенного воздушного компрессора, датчиков и электронных систем управления, современные системы пневматической подвески обеспечивают несколько преимуществ по сравнению с цельнометаллическими, обычными пружинами, в том числе почти мгновенную настройку и способность к адаптации управляемости в разных ситуациях и при разных нагрузках.

Компоненты пневмоподвески необходимые для ее работы

Ранние версии систем пневматической подвески были относительно простыми и работали не хитро. Воздушные подушки заменяли традиционные пружины. Подушки накачивались до необходимого давления и высоты с помощью автономного насоса через клапаны в подушках. Изменения в технологиях и их использовании добавили в систему больше компонентов, она стала более контролируемой, но и более сложной.

Сегодняшние пневматические подвески состоят практически из стандартного набора компонентов, которые могут немного варьироваться в зависимости от производителя. В основном, различия заключаются в легкости установи и контролировании системы.

С течением времени материал, используемый для производства подушек, изменился. Это композитный материал из резины и полиуретана, что обеспечивает структурную целостность, герметичную конструкцию, прочность против истирания дорожным мусором и песком, а также устойчивость к соли и химической коррозии.

Подушки бывают трех основных форм:

1. Мешок с двойной спиралью. Этот мешок имеет форму песочных часов. Данная конструкция предоставляет больше боковой гибкости, чем другие конструкции.

2. Конические втулки. Данный вид подушек выполняет те же функции, что и все остальные, но предназначен для установки в ограниченном пространстве и предлагает большую регулируемость высоты езды.

3. Роликовые втулки. Они также выполняют специфические задачи. Различия между двумя последними подушками заключаются в высоте езды и управлении

Большинство современных систем пневматической подвески идут в комплекте со встроенным компрессором. Компрессор – это электрический насос, который подает воздух в подушки через воздушные линии. Обычно компрессор устанавливают на раме транспортного средства или в багажнике. Подавляющее большинство компрессоров идут в комплекте с осушителями. Компрессор работает с помощью воздуха, который он забирает из окружающей среды, а этот воздух очень часто бывает влажным, а влага может нанести непоправимый ущерб замкнутой системе. Осушитель использует специальное вещество, чтобы поглотить как можно больше влаги из воздуха, прежде чем он отправится в систему.

Простые компрессионные системы полагаются только на сам компрессор для того, чтобы поддерживать, увеличивать или уменьшать давление в подушках. В более продвинутых системах для таких целей используется специальный воздушный бак. Компрессоры могут быть активированы как механически, так и автоматически. Управление компрессором может осуществляться водителем, электроникой или комбинаций обоих.

Соленоиды, клапаны и линии

Конечно, пневмоподвеска состоит из большего количества частей, чем просто подушка. Давайте поговорим о тех компонентах, которые заставляют пневматическую подвеску работать.

Линии доставляют сжатый воздух в подушки. Данные линии абсолютно аналогичны общим линиям воздуха высокого давления и проходят вдоль всей рамы транспортного средства. Хотя большинство линий сделаны из композита резины и полиуретана, они могут быть легко заменены стальными, которые предлагают более опрятный внешний вид и более прочную конструкцию.

клапаны

Клапаны являются шлюзами для воздуха, через которые он попадает в различные части системы. В современной системе пневмоподвески клапаны играют решающую роль в изоляции и контролировании потоков воздуха, того, куда он направляется и как. Системы пневматической подвески ранних поколений были двунаправленными установками. По сути, каждая левая и правая подушки были связаны линией с общим воздухом. В то время, когда транспортное средство поворачивало, воздух одной из подушек выталкивался и переходил по линии в другую подушку, которая еще больше увеличивалась в размерах. Это приводило к серьезным кренам кузова и подрывало репутацию пневмоподвески. В современных системах используется ряд клапанов, которые контролируют потоки воздуха по линиям и благодаря которым автомобиль обладает улучшенной управляемостью.

соленоиды и клапаны

Соленоиды являются составляющей частью систем электронного управления, которые используются для заполнения и вентиляции подушек. Поскольку система подстраивается под различные условия вождения, она дает команду каждому соленоиду открыться или закрыться, изменяя при этом оббьем воздуха в каждой из подушек.

Все электронные системы управляются с помощью электронного модуля управления. Программное обеспечение может быть очень простым, практически цифровой версией переключателя вкл/выкл, или же это может быть более сложное программное обеспечение, которое обеспечивает мониторинг давления в подушках и высоту посадки автомобиля в режиме реального времени. Модуль получает всю необходимую информацию от различных датчиков, например, датчики дорожного просвета. Именно в электронной части системы пневмоподвески и происходят все инновации, и, скорее всего, такая тенденция сохранится и в будущем. Как правило, эти системы электронного управления остаются в стороне от бортовых модулей управления транспортного средства.

Системы пневматической подвески очень сложные, но если они установлены и настроены правильно, то только с их помощью можно достичь впечатляющего внешнего вида и отличной производительности.
