Автор: Алексей Кокорин

Дифференциал как автомобильный механизм скоро отметит двухвековой юбилей, однако его конструкция за эти долгие годы хоть и совершенствовалась, но сохранила ключевые особенности. Что же такое дифференциал, и какую роль он выполняет в автомобиле?



1. Что такое дифференциал?

Дифференциал в автомобиле – это механизм, который позволяет передавать мощность и, следовательно, вращение от коробки передач к колесам, разделяя поток этой мощности на два, для каждого из колес одной оси, с возможностью изменять соотношение передаваемой к ним мощности, и, следовательно, позволяя колесам вращаться с разной скоростью.

Проще говоря, дифференциал разделяет 100% мощности, передаваемой коробкой передач, на два потока для каждого из колес на одной оси, и эти потоки могут перераспределяться в зависимости от условий движений от 50:50 до 100:0.

2. Для чего нужен дифференциал?

Основное предназначение дифференциала – обеспечить возможность вращения колес на одной оси с разной скоростью с сохранением неразрывного потока крутящего момента. Для автомобиля это важно прежде всего в поворотах: ведь при движении по дуге колеса на внешней стороне поворота проходят больший путь, чем колеса на внутренней, а значит, должны вращаться с большей скоростью для сохранения стабильности машины.

Если же колеса на оси будут соединены жестко, то внутреннее колесо в повороте будет пробуксовывать. Для заднеприводного автомобиля это повышает риск заноса, а для переднеприводного радикально ухудшает управляемость и контроль автомобиля в повороте. Таким образом, обеспечение свободного и независимого вращения колес на одной оси с сохранением постоянства передачи на них крутящего момента от двигателя было одной из принципиальных задач с момента создания автомобиля – и это задача была успешно решена.

3. Как устроен дифференциал?

Дифференциал являет собой частный случай планетарной передачи. Физически он обычно представляет собой набор из четырех шестерней, вращение к которым передается пятой – ведомой шестерней главной передачи, объединенной с корпусом дифференциала, выполняющим роль водила. Главная передача – это набор из двух шестерней: ведущая получает вращение от КПП и передает его ведомой. Ведомая же шестерня главной передачи передает вращение через корпус на шестерни-сателлиты, а они, в свою очередь, находятся в зацеплении с солнечными шестернями, жестко закрепленными на приводных полуосях колес.

Когда автомобиль движется по прямой, шестерни-сателлиты неподвижны, и скорость вращения шестерни главной передачи равна скоростям вращения солнечных шестерней: колеса вращаются с одинаковой скоростью. В повороте же шестерни-сателлиты начинают вращаться, обеспечивая разницу скоростей солнечных шестерней и, следовательно, колес на внешней и внутренней стороне поворота.

4. Каковы недостатки дифференциала?

Главным недостатком дифференциала одновременно является его главное преимущество – возможность передавать до 100% мощности на одно из колес. Исходя из этого, в условиях, когда одно колесо имеет недостаточное сцепление с поверхностью, основная часть мощности будет передаваться именно на него. Таким образом, порой даже имея одно колесо на поверхности с достаточным сцеплением, автомобиль не может тронуться с места.

Для устранения этой проблемы были разработаны разнообразные конструкции – дифференциалы с повышенным внутренним сопротивлением (так называемые самоблоки) и дифференциалы с принудительной блокировкой, ручной или автоматизированной. В зависимости от конструкции и назначения они могут как изменять перераспределение потока мощности в пользу колеса с хорошим сцеплением с поверхностью, так и полностью замыкать дифференциал, заставляя колеса на оси вращаться с одинаковой скоростью. Разные типы таких дифференциалов мы рассмотрим в отдельных материалах.

популярные вопросы



Новые статьи

Статьи / Практика Зри в шкворень: что такое шкворневая подвеска, как ее обслуживать и зачем шприцевать Слово «шкворень» сегодня кому-то кажется таким же архаизмом, как «зипун», «ендова» и «батог». На самом деле это не так: шкворни еще не покинули нас, и вполне вероятно, что некоторым придется… 262 2 0 07.10.2022

Статьи / Авто с пробегом Вдоль по трассе 60: опыт владения BMW 325i E36 Обзавестись автомобилем из культового роуд-муви «Трасса 60» – задача в нашей стране непростая. Это и длительные поиски, и «параллельный импорт», и сложная логистика, и годы мучительного ожид. .. 1323 6 5 06.10.2022

Статьи / Авто с пробегом Range Rover Evoque I с пробегом: нержавеющий кузов, отсталая мультимедиа и слабая электрика Внедорожники Range Rover традиционно были большими, прожорливыми и даже немного неуклюжими. Выход модели Evoque сломал все стереотипы о том, какой может быть машина этой британской марки. Но… 1882 1 2 05.10.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги.

Пока я ждал выдачи тестового Dargo, такой же кроссов… 12694 7 145 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 11124 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з.

.. 8059 25 30 10.08.2022

Дифференциал автомобиля — устройство, фото, типы.

Многие покупатели при выборе внедорожника наверняка сталкивались в описании той или иной модели с термином «электронная блокировка дифференциала». Но что это такое, и как работает этот самый дифференциал, знают далеко не все потенциальные владельцы автомобилей этого класса. В нашем сегодняшнем материале мы подробно расскажем, для чего машине дифференциал, каковы его разновидности и на какие автомобили он устанавливается.

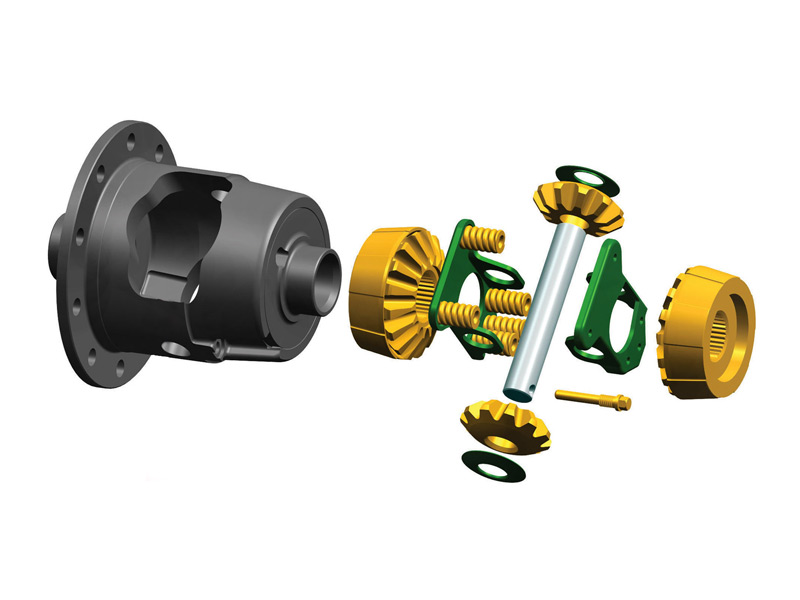

На фото самоблокирующиеся дифференциалы

История создания и назначение дифференциала

На автомобилях, оснащенных двигателем внутреннего сгорания, дифференциал появился через несколько лет после их изобретения. Дело в том, что первые экземпляры машин, приводимых в действие двигателем, имели очень плохую управляемость. Оба колеса на одной оси при повороте вращались с одинаковой угловой скоростью, что приводило к пробуксовке колеса, идущего по внешнему, большему, чем внутренний, диаметру. Решение проблемы было найдено просто: конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром. Он представлял собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса. Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой.

Обычно это проявлялось, когда автомобиль двигался по дороге, покрытой участками льда. Тогда колесо, попавшее на лед, начинало вращаться с большей скоростью, чем то, которое находилось на грунте или бетоне, что в итоге приводило к заносу автомобиля. Тогда конструкторы задумались об усовершенствовании дифференциала с тем, чтобы при подобных условиях оба колеса вращались с одинаковой скоростью и автомобиль не заносило. Первым, кто проводил эксперименты с созданием дифференциала с ограниченным проскальзыванием, стал Фердинанд Порше.

Фердинанд Порше

Ему понадобилось три года, чтобы разработать, протестировать и выпустить на рынок так называемый кулачковый дифференциал – первый механизм с ограниченным проскальзыванием, который устанавливался на первые модели марки Volkswagen. Впоследствии инженеры разработали различные виды дифференциалов, о которых речь пойдет ниже.

В автомобиле дифференциал выполняет три функции: 1) передает крутящий момент от двигателя к ведущим колесам, 2) задает колесам разные угловые скорости, 3) служит понижающей передачей в сочетании с главной передачей.

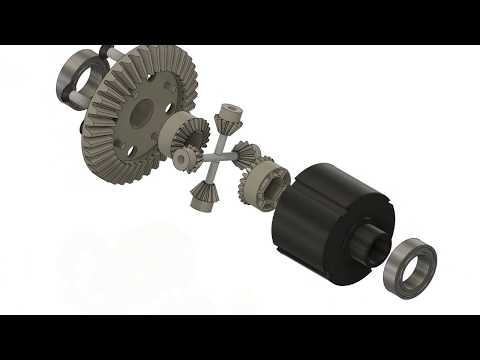

Устройство дифференциала

Усовершенствованный автомобильными конструкторами дифференциал устроен в виде планетарной передачи, где крутящий момент от двигателя передается через карданный вал и коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, направляет крутящий момент на две шестерни, а уже они распределяют момент между полуосями. Сцепление между шестернями-сателлитами и полуосями имеет две степени свободы, что позволяет им вращаться с разными угловыми скоростями.

Устройство дифференциала.

Таким образом, дифференциал обеспечивает разную скорость вращения колес, расположенных на одной оси, что предотвращает и пробуксовку при повороте. После того, как был изобретен полный привод, у автомобиля появилось два, а впоследствии и три (с межосевым) дифференциала, которые распределяли крутящий момент между ведущими осями.

Уже понятно, что без дифференциала не обходится ни один автомобиль. В передне- и заднеприводных автомобилях он расположен на ведущей оси. Если у автомобиля сдвоенная ведущая ось, то здесь в конструкции трансмиссии применяют два дифференциала — по одному на каждую ось. В полноприводных машинах дифференциалов два (для моделей с подключаемым полным приводом – по одному на каждую ось) или три (для моделей с постоянным полным приводом – по одному на каждую ось, плюс межосевой дифференциал, который распределяет крутящий момент между осями). Кроме количества механизмов, устанавливаемых на автомобили с разными типами приводов, дифференциалы различают по виду блокировки.

Разновидности дифференциалов

По виду блокировки дифференциалы делятся на два – ручная и электронная блокировка. Ручная, как следует из названия, производится водителем вручную при помощи кнопки или тумблера. В этом случае шестерни-сателлиты механизма блокируются, ведущие колеса двигаются с одинаковой скоростью. Обычно ручная блокировка дифференциала предусмотрена на внедорожниках.

Ее рекомендуется включать при преодолении сложного бездорожья и отключать при выезде на обычные дороги.

Электронная или автоматическая блокировка дифференциала осуществляется при помощи электронного блока управления, который, анализируя состояние дорожного покрытия (используется информация с датчиков ABS и антипробуксовочной системы), сам блокирует шестерни-сателлиты.

Задний дифференциал с электронным управлением Range Rover Sport

По степени блокировки это устройство делится на дифференциал с полной блокировкой и дифференциал с частичной блокировкой шестерен-сателлитов.

Полная блокировка дифференциала предполагает 100%-ную остановку вращения шестерен-сателлитов, при которой сам механизм начинает выполнять функцию обычной муфты, передавая равнозначный крутящий момент на обе полуоси. Вследствие этого оба колеса вращаются с одинаковой угловой скоростью. Если же одно из колес теряет сцепление с дорогой, весь крутящий момент передается на колесо с лучшим сцеплением, что позволит преодолеть бездорожье. Такое устройство дифференциала используется на внедорожниках Toyota Land Cruiser, Mercedes-Benz G-Class и других.

Полная блокировка дифференциала

Частичная блокировка дифференциала предполагает неполную остановку вращения шестерен-сателлитов, то есть с проскальзыванием. Достигается такой эффект за счет так называемых самоблокирующихся дифференциалов. В зависимости от того, каким образом срабатывает этот механизм, их делят на два вида: Speed sensitive (функционируют при разнице в угловых скоростях вращения полуосей) и Torque sensitive (функционируют при уменьшении крутящего момента на одной из полуосей). Такое устройство дифференциала используется на внедорожниках Mitsubishi Pajero, Audi с системой полного привода Quattro, BMW с системой X-Drive и так далее.

Дифференциалы, относящиеся к группе Speed sensitive, имеют разную конструкцию. Существует механизм, в котором роль дифференциала играет вискомуфта. Она представляет собой резервуар, расположенный между полуосью и ротором карданного вала, заполненный специальной вязкой жидкостью, в которую, в свою очередь, погружены диски, сочлененные с полуосью и ротором. Когда угловая скорость вращения колес разнится (одно колесо вращается быстрее другого), диски в резервуаре тоже начинают вращаться с разными скоростями, но вязкая жидкость постепенно выравнивает их скорость, и, соответственно, крутящий момент. Как только угловые скорости обоих колес сравняются, вискомуфта отключается. По своим характеристикам вискомуфта менее надежна, чем фрикционный дифференциал, поэтому ее устанавливают на машины, предназначенные для преодоления бездорожья средней степени или спортивные модификации автомобилей.

Еще один механизм дифференциала, относящийся к группе Speed sensitive – героторный дифференциал. Здесь роль блокировки, в отличие от вискомуфты, играет масляный насос и фрикционные пластины, которые монтируются между корпусом дифференциала и шестерней-сателлитом полуосей. Но принцип действия во многом схож с таковым у вискомуфты: при возникновении разницы в угловых скоростях ведущих колес насос нагнетает масло на фрикционные пластины, которые под давлением блокируют корпус дифференциала и шестерню полуоси до тех пор, пока скорости вращения колес не сравняются. Как только это происходит, насос перестает работать и блокировка отключается.

Дифференциалы, относящиеся к группе Torque sensitive, тоже имеют разную конструкцию. К примеру, есть механизм, в котором используется фрикционный дифференциал. Его особенностью является разность угловых скоростей вращения колес при движении автомобиля на прямой и в повороте. При езде по прямой дороге угловая скорость обоих колес одинаковая, а при прохождении поворота ее значение различно для каждого колеса. Это достигается за счет установки между корпусом дифференциала и шестерней-саттелитом фрикциона, который способствует улучшению передачи крутящего момента на колесо, утратившее сцепление с дорогой.

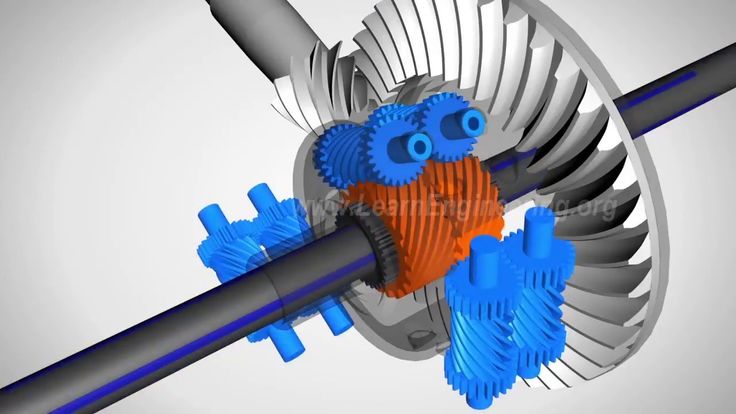

Еще один тип дифференциалов — с гипоидным (червячным или винтовым) и косозубым зацеплением. Их условно делят на три группы.

Первая – с гипоидным зацеплением, в которой у каждой полуоси есть собственные шестерни-сателлиты. Они объединятся между собой при помощи прямозубого зацепления, причем ось шестерни располагается по отношению к полуоси перпендикулярно. При возникновении разницы в угловых скоростях ведущих колес, шестерни полуосей расклиниваются, образуется трение между корпусом дифференциала и шестернями. Происходит частичная блокировка дифференциала и крутящий момент передается на ту ось, угловая скорость вращения которой меньше. Как только угловые скорости колес выровняются, происходит деактивация блокировки.

Вторая – с косозубым зацеплением, в которой у каждой полуоси также есть свои шестерни-сателлиты (они винтовые), но их оси располагаются параллельно полуосям. А объединяются эти агрегаты между собой при помощи косозубого зацепления. Сателлиты в этой механизме установлены в специальных нишах на корпусе дифференциала. Когда угловая скорость вращения колес различается, происходит расклинивание шестерен, и они, сопрягаясь с шестернями в нишах корпуса дифференциала, частично блокируют его. При этом крутящий момент направляется на ту полуось, скорость вращения которой меньше.

Третья – с косозубыми шестернями полуосей и винтовыми шестернями сателлитов, которые располагаются параллельно друг другу. Такой тип используется в конструкции межосевого дифференциала. Благодаря планетарной конструкции дифференциала, имеется возможность посредством частичной блокировки смещать крутящий момент на ту ось, угловая скорость вращения колес которой меньше. Диапазон такого смещения весьма широк – от 65/35 до 35/65. При установлении равнозначной угловой скорости вращения колес передней и задней оси дифференциал разблокируется.

Эти группы дифференциалов получили самое широкое применение в автомобилестроении: их устанавливают как на «гражданские» модели, так и на спортивные.

Устройство дифференциала — как он работает?

К сожалению, современные дороги далеко не всегда отличаются высоким качеством дорожного покрытия и автомобиль часто вынужден преодолевать всевозможные неровности. При таких условиях движения, а также на поворотах, размещенные на главной оси колеса, проходят разные расстояния. Что бы транспортное средство не проскальзывало по дороге, его колеса должны вращаться с разной скоростью. Именно этот условие и обеспечивается автомобильным дифференциалом. Более подробно о его назначении, расположении и устройстве мы Вам расскажем в данной статье.

  • 1. Назначение дифференциала
  • 2. Расположение дифференциала
  • 3. Как устроен дифференциал
  • 4. Неисправности дифференциала

1. Назначение дифференциала

Для начала немного истории. Появление первых дифференциалов, практически совпадает с изобретением самых двигателей внутреннего сгорания. А все дело в том, что первые автомобили, оборудованные таким двигателем, очень плохо поддавались управлению: при повороте транспортного средства, угловая скорость вращения двух колес одной оси была одинаковой, вызывая тем самым, пробуксовку одного колеса, которое перемещалось по внешнему, большему диаметру.

Решение возникшей проблемы не заставило себя долго ждать: разработчики и конструкторы машин с ДВС, просто позаимствовали дифференциал у популярных на то время паровых повозок. Данный механизм был изобретен французским инженером О. Пекке-Ромом в 1828 году и являл собой некое устройство, состоящее из валов и шестерней, с помощью которых выполнялась передача крутящего момента от мотора к ведущим колесам. Однако, полностью решить проблему — тогда не удалось.

После установки дифференциала на автомобиль, возникла еще одна неточность – колесо, утратившее сцепление с дорогой, также начало пробуксовывать. Как правило, это проявлялось при движении транспортного средства по обледеневшей дороге: когда колесо попадало на лед, и начинало вращаться намного быстрее нежели то, которое оставалось на грунте. В результате, автомобиль заносило, а водитель попросту терял управление.

Случившаяся неудача заставила инженеров-конструкторов задуматься над усовершенствованием имеющегося дифференциала, которое бы в такой ситуации, смогло обеспечить одинаковую скорость вращения обоих колес, без заноса транспортного средства.

Первым ученным, который взялся за решение поставленной задачи, стал Ф.Порше. На разработку, тестирование и выпуск нового механизма с ограниченным проскальзыванием, ему понадобилось всего три года, после чего кулачковый дифференциал увидел мир (изначально устанавливался на первые Volkswagen).

В современном понимании, дифференциалом принято считать механизм, распределяющий крутящий момент входного вала между выходными полуосями главных (ведущих) колес, а на автомобилях с повышенной проходимостью, крутящий момент распределяется между двумя ведущими осями — передней и задней.

Дифференциал дает колесам возможность вращения с разной угловой скоростью, что позволяет проходить разный путь, без всякого проскальзывания по отношению к дорожному полотну. Проще говоря, приходящий на дифференциал 100% крутящий момент, может распределяться между ведущими колесами как в пропорции 50 х 50, так и в любой другой (к примеру, 60 х 40). К сожалению, иногда, пропорция может соответствовать значению и 100х0, указывающему на то, что одно колесо стоит, а другое буксует.

Описанный механизм является составляющей трансмиссии, которая, на классических и переднеприводных автомобилях, зачастую, представлена в виде сплошного блока, с имеющейся главной передачей, а на полноприводных внедорожниках встроена в раздаточную коробку. Крутящий момент, поступающий на свободный дифференциал, всегда делится поровну, не смотря на то, с какой скоростью вращаются ведущие колеса (или оси) – с одинаковой или с разной.

Когда транспортное средство перемещается по криволинейной дороге (например, при поворотах), колеса главной оси передвигаются по разным окружностям. Если выходить из соотношения с центром поворота машины, то внешнее колесо проходит сравнительно больший путь, чем колесо, оказавшееся размещенным на внутренней стороне. Чем круче поворот, тем больше будет заметна эта разница.

Проблема может возникнуть и при передвижении по прямой траектории, например, когда на автомобиле установлены ведущие колеса разного размера. Если их соединить жесткой осью, то станет ясно, что одно колесо крутиться быстрее, чем это нужно для преодоления заданного пути, а другое несколько отстает от его темпа, тоесть, крутится медленнее. В таких случаях, оба колеса будут испытывать повышенные нагрузки, а как следствие сильнее нагреваться и быстрее изнашиваться, что также приведет к увеличению расхода топлива. Более того, данный фактор отрицательно влияет на курсовую устойчивость транспортного средства, вызывая его занос или полный снос, особенно в холодную пору года, когда дорожное полотно, хоть немного, но покрывается коркой льда.

Исходя из описанной выше проблемы, становится понятно, что без компенсации разницы пути, проходимого ведущими колесами (осями) обойтись нельзя, а так как для этих целей используется дифференциал, то это делает его очень важной и необходимой составляющей частью конструкции автомобиля. В самом простом варианте, свободный дифференциал, способный уравнивать крутящие моменты (тяговые силы) обоих колес и если у них наблюдаются разные скорости вращения (линейного движения), то и мощности будут пропорциональны такой разнице. Колесо, которое крутится быстрее, расходует на это больше мощности, нежели то, которое имеет сравнительно низкую скорость вращения. Таким образом, главной задачей дифференциала есть обеспечение разной угловой скорости вращения ведущих колес, в условиях стабильно-постоянной передачи крутящего момента на оба колеса одной (ведущей) оси.

2. Расположение дифференциала

И так, мы уже выяснили, что дифференциал – это одна из основных частей конструкции трансмиссии. Теперь давайте рассмотрим, где же именно она устанавливается. В транспортном средстве, она может занимать одно из следующих расположений:

— в автомобиле, оснащенном задним приводом, дифференциал используется для привода ведущих колес и устанавливается в картере заднего моста;

— в переднеприводном транспортном средстве – размещается в коробке передач;

— в полноприводных машинах, может использоваться как для привода ведущих колес, так и для аналогичного привода мостов. В первом случае, дифференциал помещается в картер переднего и заднего мостов, а во втором – монтируется в раздаточную коробку.

С конструктивной точки зрения, дифференциал основывается на устройстве планетарного редуктора и в зависимости от вида зубчатой передачи, использующейся в нем, выделяют следующие типы данного элемента: конический дифференциал, червячный и цилиндрический.

Конический тип, в основном используется в качестве междуколесного дифференциала. Цилиндрический, как правило, занимает место между ведущими осями полноприводных автомобилей, а червячный дифференциал, принимая во внимание его универсальность, подходит для применения как между колесами, так и между осями.

Если в транспортном средстве имеется только одна ведущая ось, значит дифференциал располагается прямо на ней. Автомобили, где установлена сдвоенная ведущая ось, оборудуются двумя дифференциалами – по одному на каждой оси. Вездеходы, с возможностью отключения полного привода, также, имеют по одному дифференциалу на каждой оси. В последнем случае, для езды по дорогам, не рекомендуется использовать включенный полный привод. На транспортных средствах, оборудованных полным приводом, имеется три дифференциала: два на осях (по одному на каждой) и еще один межосевой, в задачу которого входит распределение крутящего момента между осями.

Если в автомобиле установлены три или четыре ведущие мосты (встречается на колесных формулах формула 6×6 или 8×8), к уже названным типам добавляется еще один – межтележечный дифференциал.

3. Как устроен дифференциал

На сегодняшний день, усовершенствованный конструкторами дифференциал, представлен в виде планетарной передачи, крутящий момент которой направляется от двигателя транспортного средства к корпусу самого дифференциала, проходя через кардан и коническую зубчатую передачу. В свою очередь, корпус элемента, посылает крутящий момент на шестерни, а уже от них он распределяется между полуосями.

Сцепление между полуосями и шестернями-сателлитами обладает двумя степенями свободы, что дает им возможность вращения с разными угловыми скоростями. Именно поэтому, получается, что дифференциал способствует разноскоростному вращению колес одной оси, предотвращая тем самым, их пробуксовку на поворотах. После изобретения полноприводных автомобилей, у них появились два, а чуть позже и три (включая межосевой) дифференциала, работа которых нацелена на разделение крутящего момента между ведущими осями.

К основным составляющим устройства дифференциала относят такие элементы:

Ведущий вал. Главная его задача — передача крутящего момента от коробки передач к началу самого дифференциала.

Главная (ведущая) шестерня ведущего вала. Небольшая деталь с косыми зубцами, представленная в форме конуса, которую используют для сцепления с механизмом дифференциала.

Коронная шестерня – это ведомая деталь, также имеющая форму конуса и приводящаяся в движение при помощи ведущей оси. Ведущая и ведомая шестерня (а именно так и называют коронную шестерню) являются главной передачей и служат последним этапом на пути к уменьшению скорости вращения, достигающего, в последствии, колес автомобиля. Коронная шестерня всегда меньше ведущей, а значит, последней придется выполнить намного больше оборотов, в то время как ведомая, сделает всего лишь один — кругом своей оси.

Шестерни полуосей являются последней ступенькой на пути передачи крутящего момента от ведущего вала к колесам.

Сателлиты. Как раз и представлены в виде планетарного механизма, осуществляющего ключевую задачу в вопросе обеспечения разной скорости вращения колес при повороте.

Полуоси – это валы, непосредственно соединяющие дифференциал и колеса.

Среди всего видового разнообразия дифференциалов, выделяют еще симметричные или несимметричные виды. Первый вид, обеспечивает передачу равносильного крутящего момента на каждое из колес и, обычно, дополняется главной передачей. Дифференциал второго вида, способствует выполненю передачи крутящего момента в разном соотношении и, как правило, применяется между приводными осями транспортного средства.

4. Неисправности дифференциала

Основные неисправности дифференциалов и главной передачи могут иметь следующий вид:

— износ крестовины или подшипников устройства;

— подтекание масла в местах соединения картера и заднего моста;

— износ или повреждение сальников.

Причин каждой поломки может быть несколько. Так, например, подтекание масла, чаще всего, вызвано износом уплотнителя, сальников карданных шарниров или ослаблением обоймы фланцевого сальника эластичной муфты.

Если Вы заметили повышение люфта, то скорее всего, причина кроется в износе соединений крестовины. Когда проблемы возникают в работе главной передачи, то при движении транспортного средства, в картере заднего моста, можно будет услышать небольшой характерный шум. Небольшие зазоры в подшипниках, легко устраняются посредством обычной регулировки, но если детали дифференциала и главной передачи сильно изношены, то ремонтные мероприятия здесь не помогут – их придется заменять новыми.

При длительной эксплуатации, на карданных передачах, довольно часто износу поддаются крестовины карданных валов. Степень изношенности их шипов определяется расстоянием между ними. При достижении размера меньше допустимого – крестовины подлежат замене. Также, в случае сильного износа или трещин (обломов) срочно нужно менять и вилки подшипника. Приваривается вилка путем использования электродуговой сварки, после чего, в среде углекислого газа, ее покрывают слоем флюса.

Есть на вале прогибы или нет, станет ясно в результате измерения радиального биения, выполняющегося при торце в вилках по всей длине и установке приспособлений с требуемым диаметром. Если в ходе диагностической части станет понятно, что исправность нельзя будет устранить, то придется менять вал полностью.
