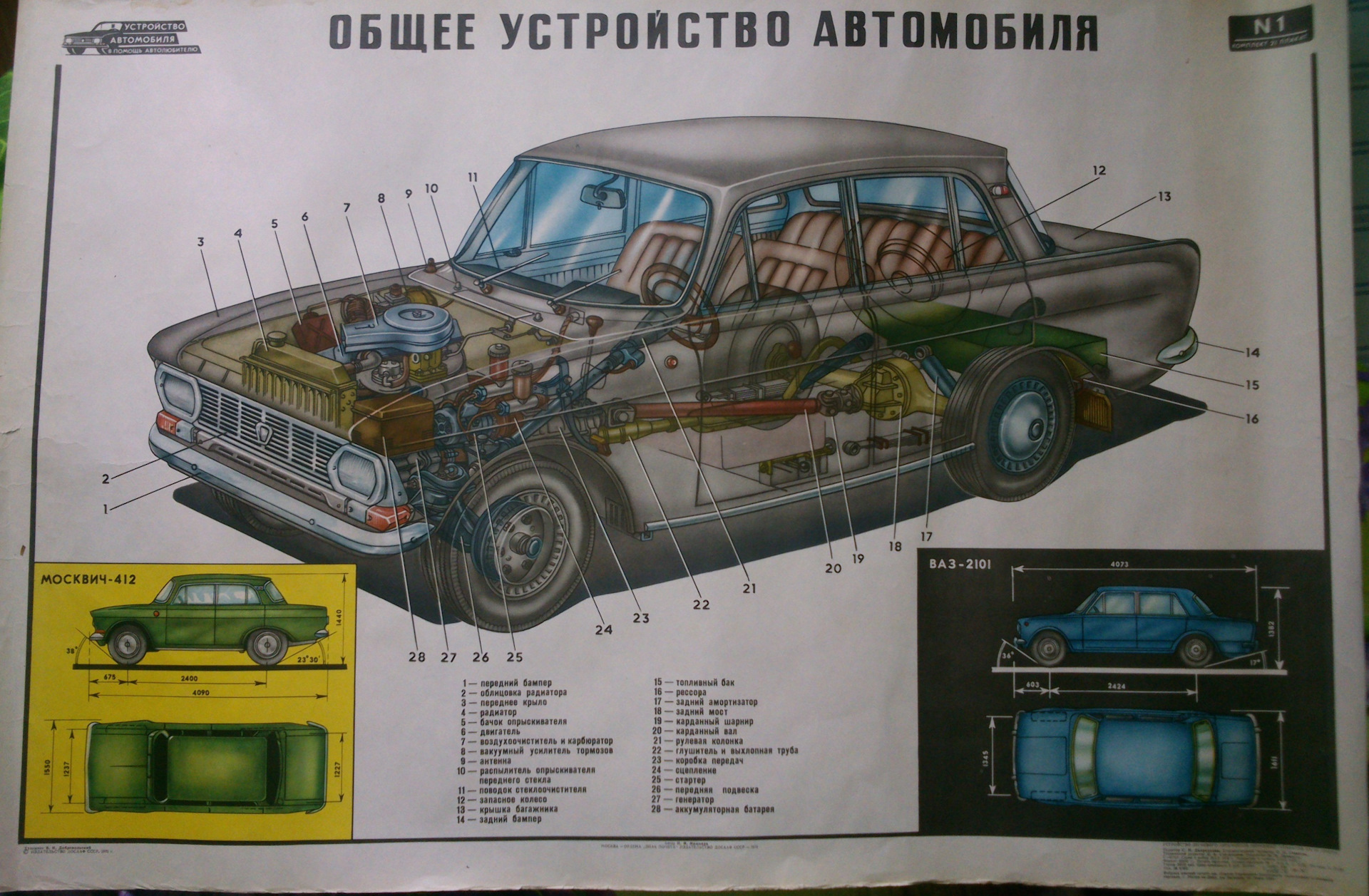

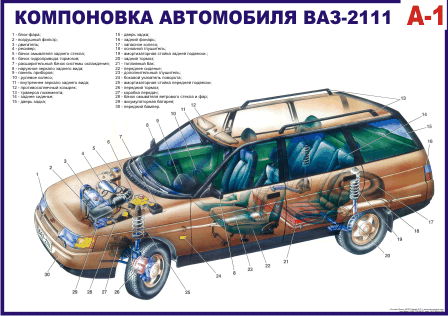

Устройство автомобиля, схема агрегатов и узлов

В современном обществе автомобиль перестал быть роскошью. Сейчас в каждой семье есть как минимум одна машина на всех. И далеко не редкость уже, когда каждый совершеннолетний член семьи имеет свое транспортное средство. Это и не удивительно, ритм жизни растет, мобильность и удобство стало превыше всего. Практически все, со школьной скамьи, уже мечтают о получении водительских прав и возможности управлять своим автомобилем. Но далеко не все, во время обучения уделяют должное внимание и желание изучить конструкцию и состав машины. Как правило, первый экзамен в «полевых условиях» по обнаружению внезапно случившейся поломки проваливается. Большинство даже не знают с чего начать и где посмотреть. Чтобы не стать заложником неприятной ситуации и выйти из нее с достоинством, необходимо знать базовое устройство автомобиля.

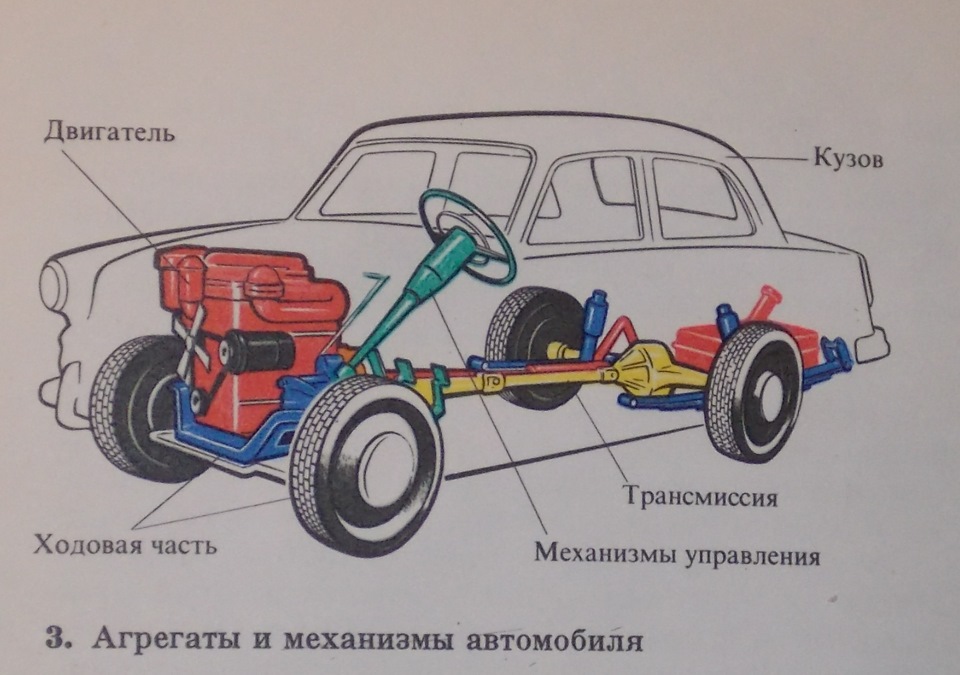

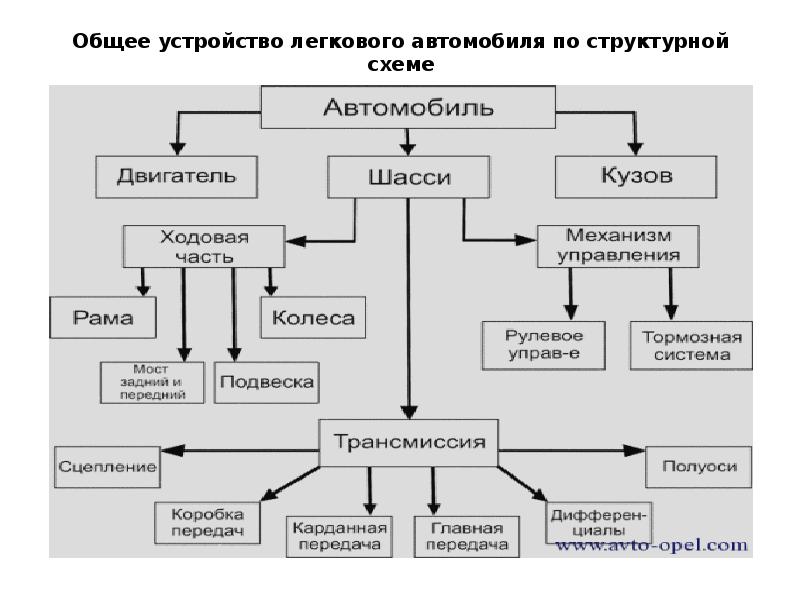

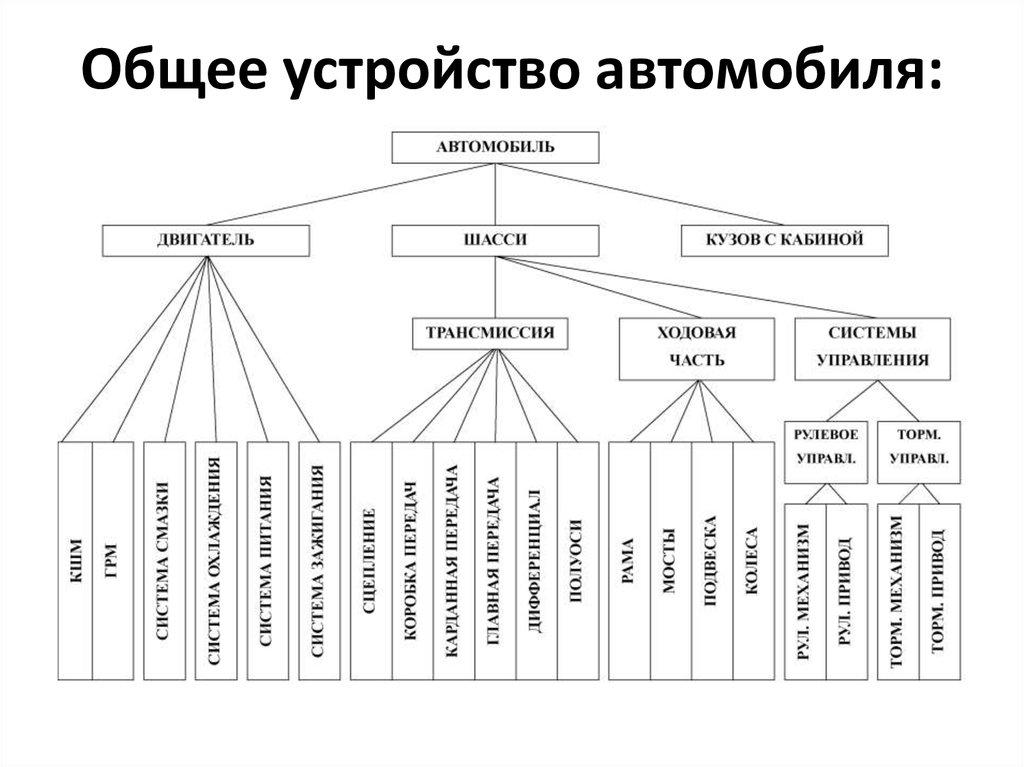

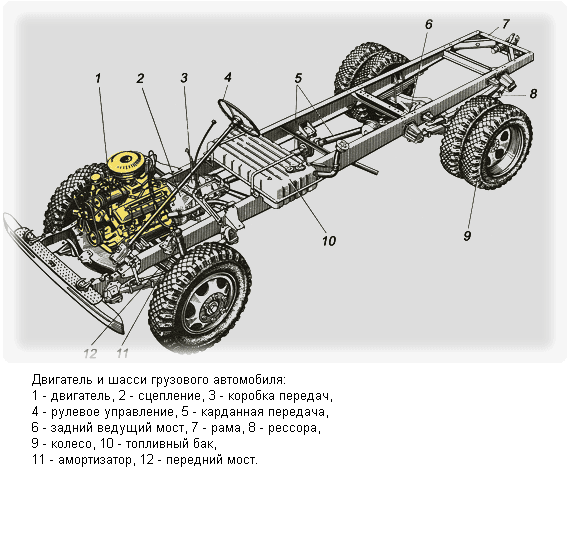

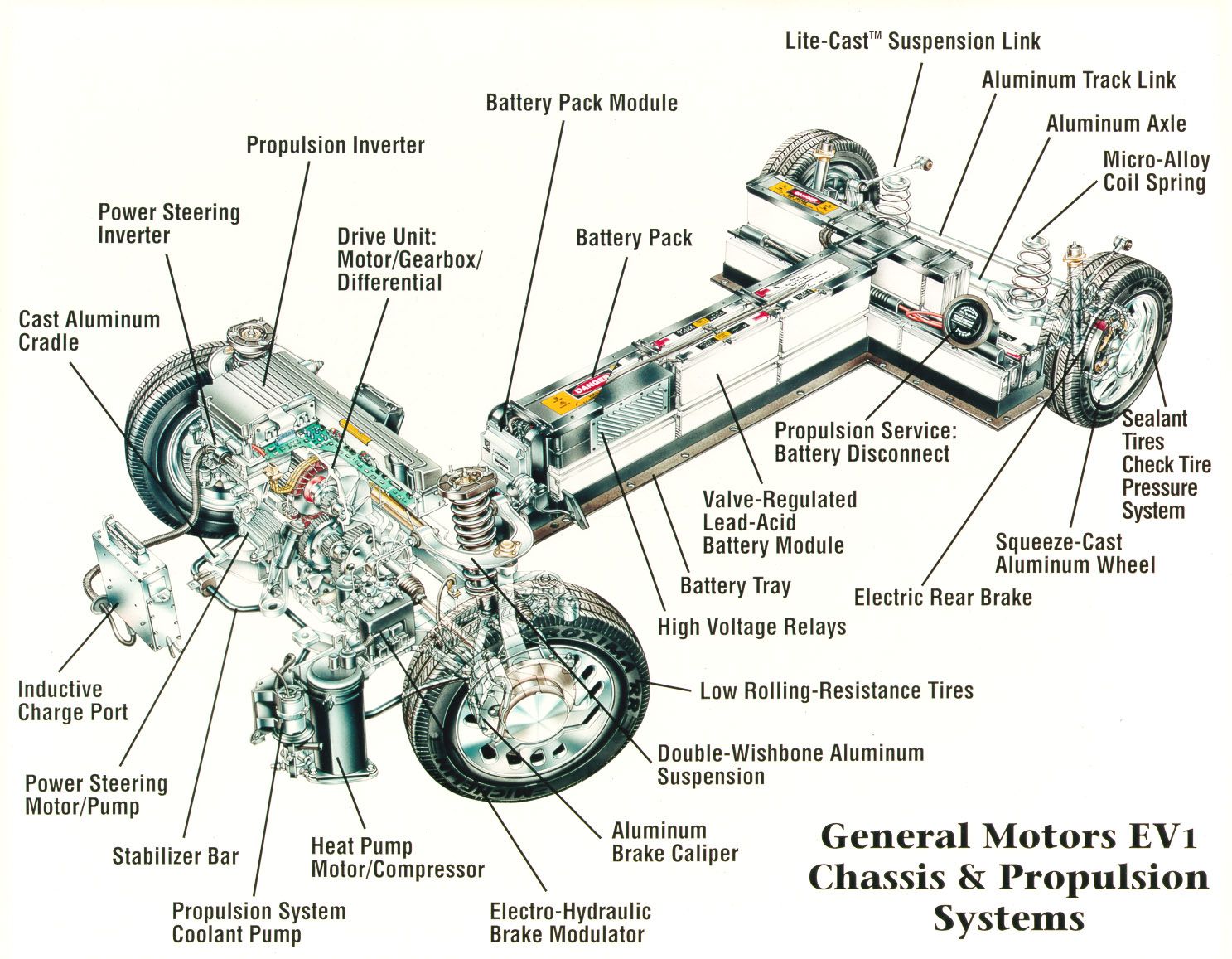

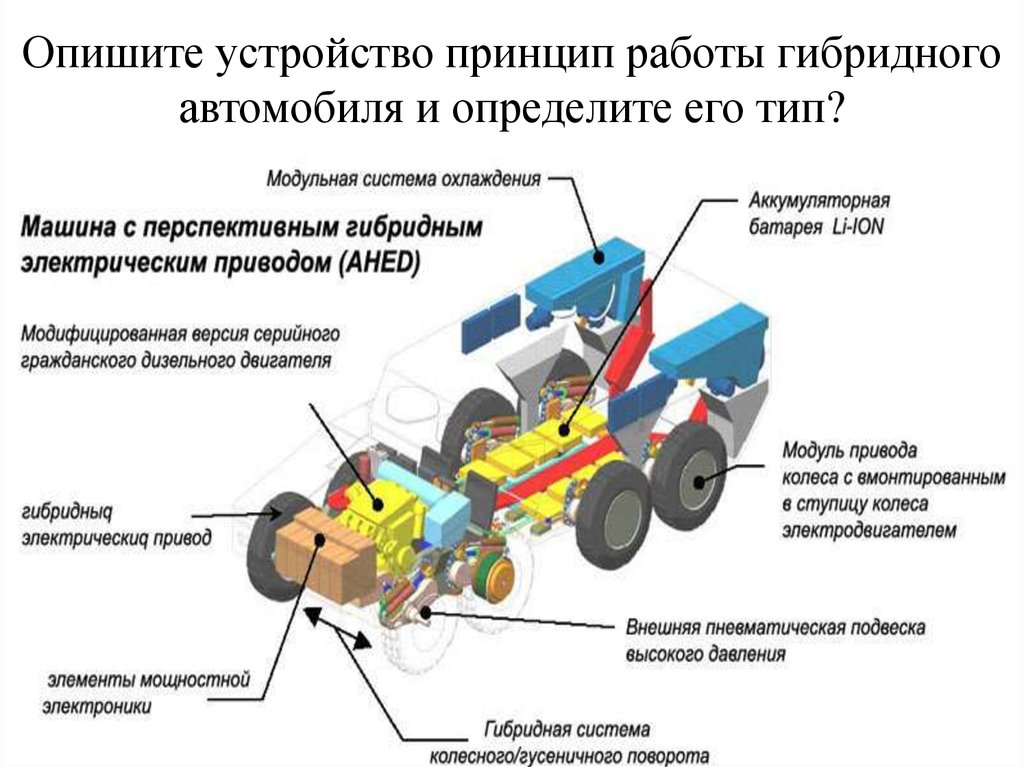

Основные агрегаты и узлы машины

Буквально через какие-то 20-30 минут изучения, вы поймете, что состав и устройство авто не такое уж и сложное. Условно устройство машины можно разделить на следующие базовые узлы:

Двигатель – сердце автомобиля. Та часть машины, которая заставляет трепетать ваше сердце, при сильном нажатие на педаль газа. В этом узле происходит сгорание приготовленной топливной смеси. От того какой вид топлива используется, двигатели подразделяются на бензиновые и дизельные варианты. Полученную энергию от сгорания топлива двигатель превращает в энергию вращения.

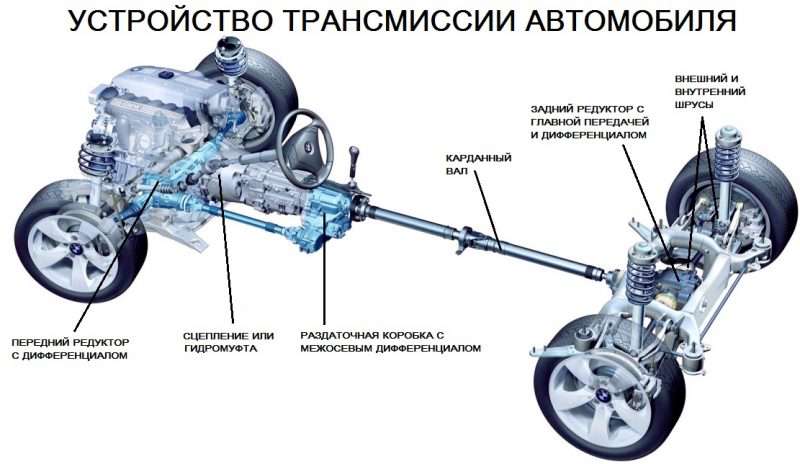

Трансмиссия – это промежуточный механизм, который понижает крутящийся момент двигателя, и передает на колеса. Существует около 5 видов трансмиссии. В состав трансмиссии входят: сцепление, коробка передач, главная передача, раздаточный механизм, дифференциал, карданная передача и шарнир угловых скоростей.

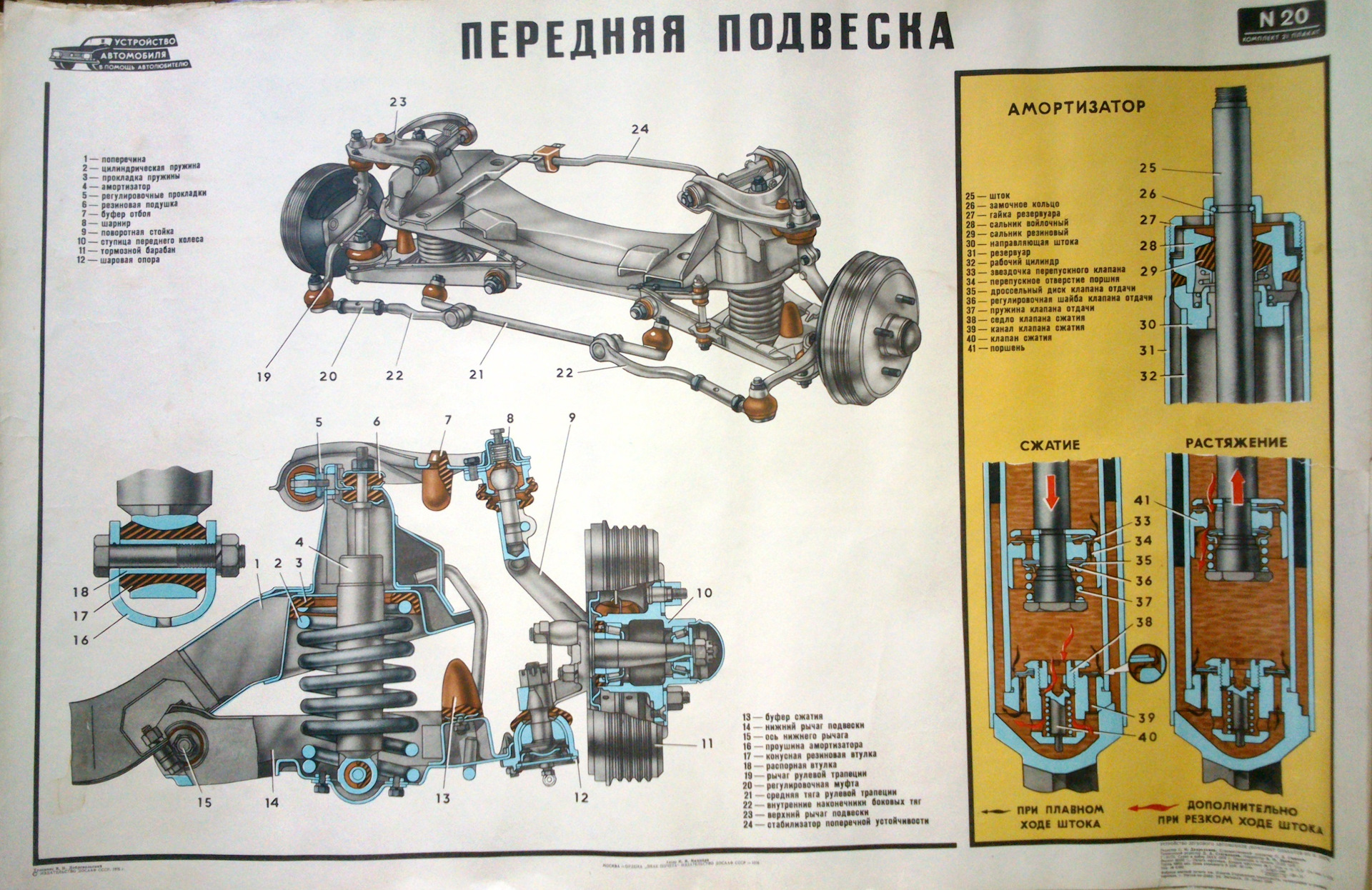

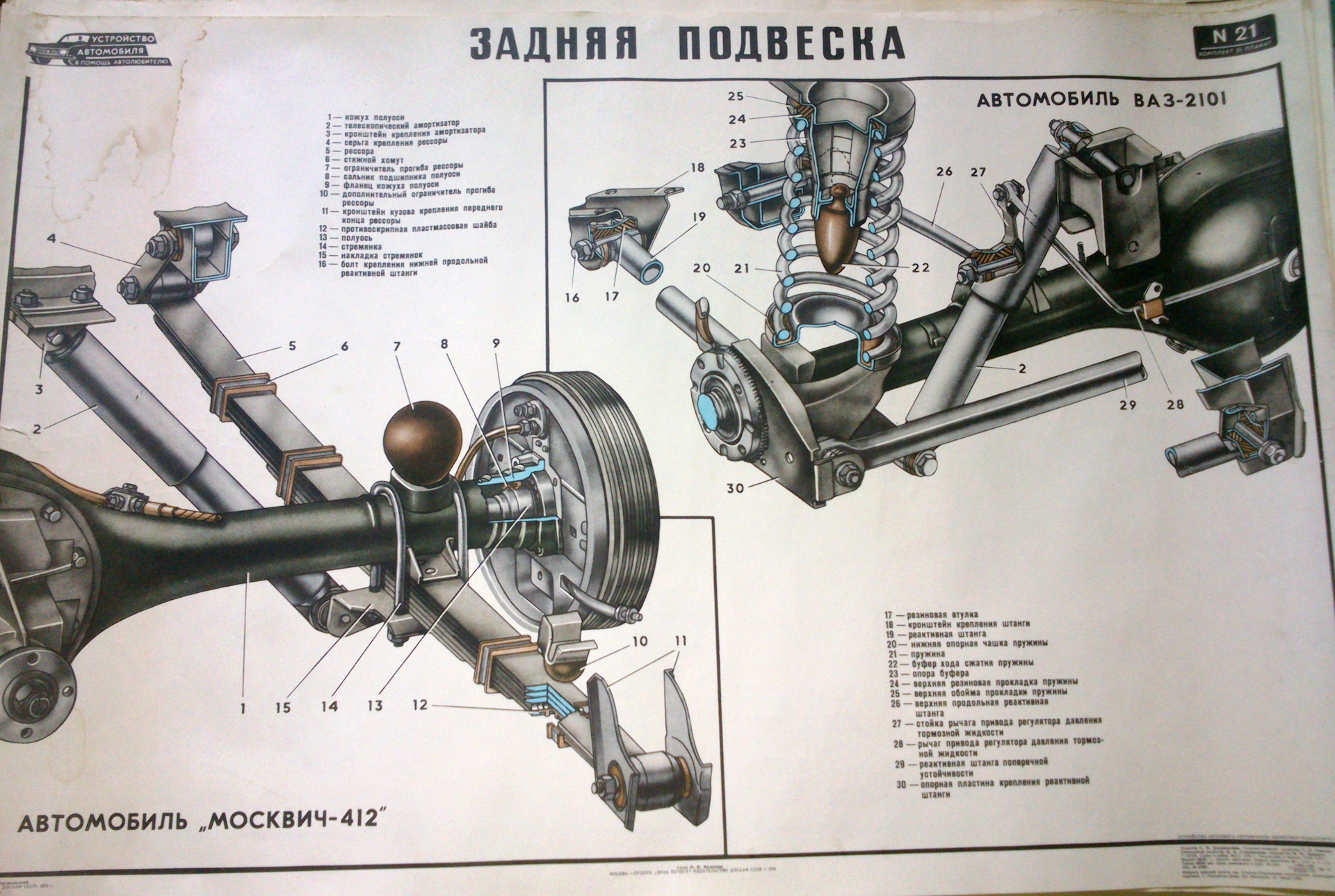

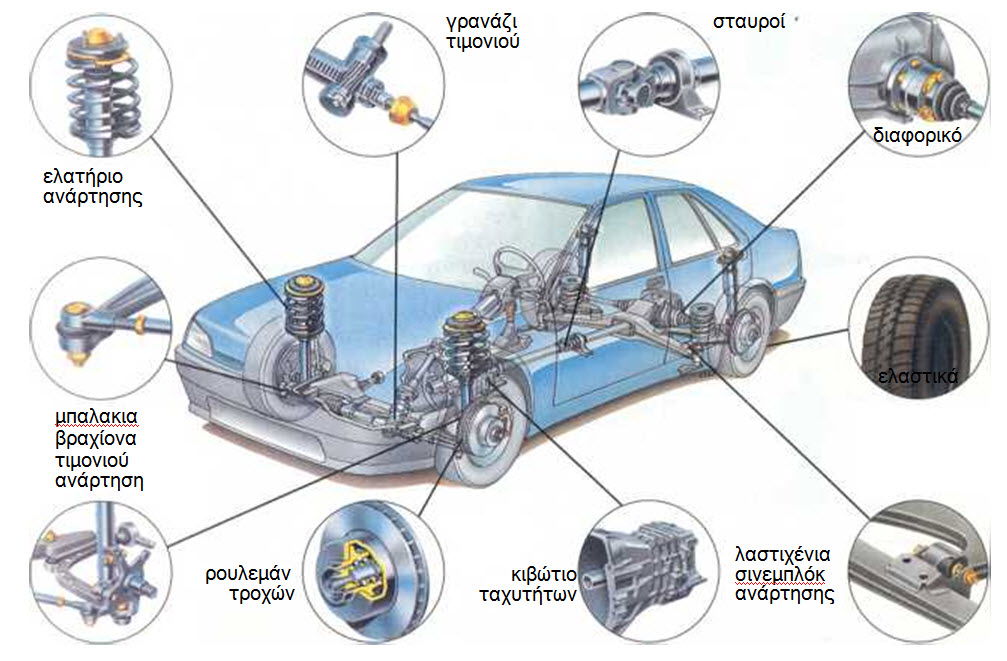

Ходовая часть – это совокупность механизмов, которые осуществляют взаимодействие между колесами автомобиля и несущей частью. Подвески бывают двух видов: зависимая и независимая. Схема зависимой подвески подразумевает жесткое крепление системы колесо – балка – кузов. В современных моделях автомобилей применяют независимую подвеску, в этом случае каждое колесо имеет собственную схему крепления к кузову и пружинистый элемент.

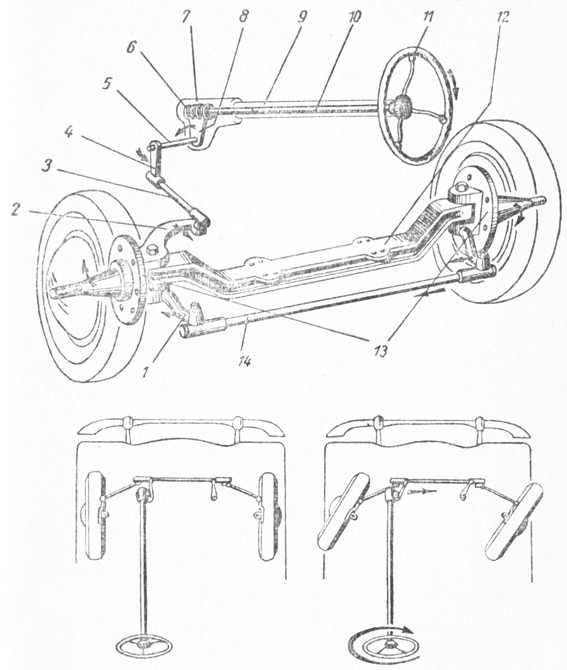

Рулевое управление – комплекс механизмов, предназначенных для изменения направления передвижения автомобиля. Усилие водителя передается через рулевое колесо на рулевой механизм, далее на рулевой привод и непосредственно, на сами колеса.
Тормозная система – предназначена для уменьшения скорости передвижения, вплоть до полной остановки. Тормозную систему принято подразделять на два вида: рабочая и стояночная. В состав рабочей тормозной системы входят те элементы, которые участвуют в торможении машины во время движения, при помощи педали: тормозные диски, колодки, барабаны, цилиндры и прочее. Стояночная тормозная система служит для удержания автомобиля на неровной поверхности, когда движение прекращено.

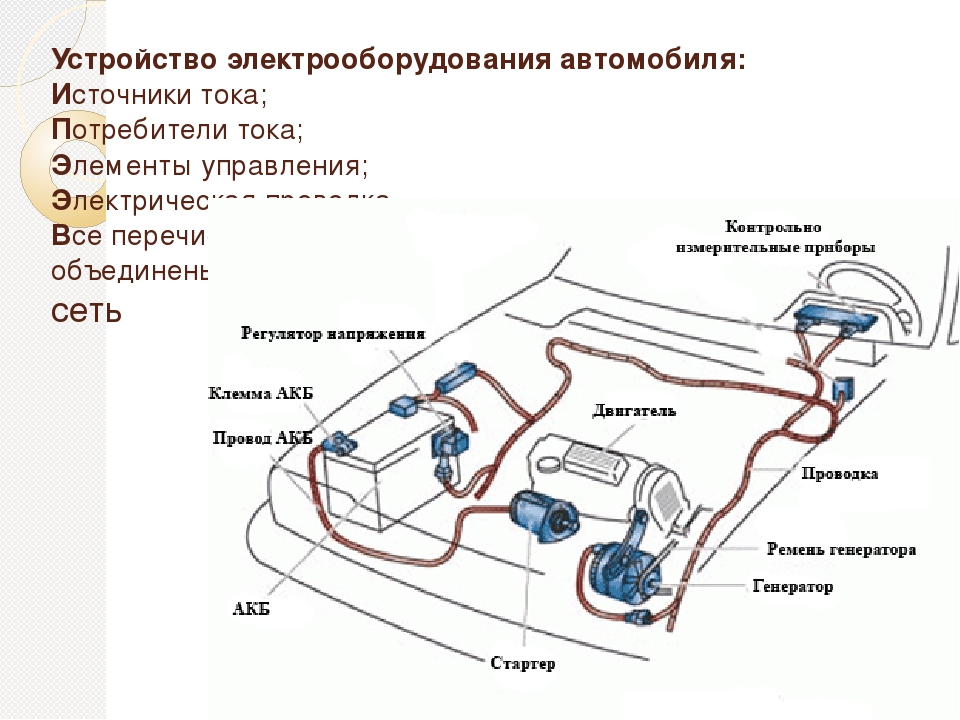

Электрооборудование – комплекс узлов и механизмов, предназначенных непосредственно для запуска автомобиля, работы некоторых электроприборов и освещения. Также современный автомобиль трудно себе представить без охранной сигнализации. Источником электроэнергии служит аккумуляторная батарея, которая постоянно заряжается и накапливает энергию во время движения через генератор. Схема электрооборудования в машинах довольно сложна для понимания новичков.

Кузов – часть машины, которая выполняет две основные функции: является платформой для размещения и крепления практически всех узлов и агрегатов, которые формируют устройство авто и выполняет функции безопасности. В настоящее время, кузов является местом воплощения дизайнерских и конструкторских идей.

Рассмотренный состав и устройство авто является поверхностным. Выделены основные базовые комплексы и узлы, схемы, которые отвечают за свои специфические обязанности. Естественно, в состав всех этих узлов входят более мелкие детали различной конструкции. Для более детального изучения автомобиля, его механизмов, схемы электрооборудования, необходимо потратить значительно больше времени. Но даже поверхностное изучение базовых узлов и агрегатов позволит вам в совокупности лучше ориентироваться в специфике работы машины в целом.

1.1. Принцип устройства автомобиля. Советы автомеханика: техобслуживание, диагностика, ремонт

1.1. Принцип устройства автомобиля

Современный легковой автомобиль представляет собой транспортное средство, состоящее из многих систем, механизмов и узлов.

Кузов автомобиля – это жесткая пространственная рама, облицованная тонким листом или волокнистым пластиком. В настоящее время кузов делают «несущим», т. е. заменяющим раму, и к нему крепят все агрегаты и механизмы.

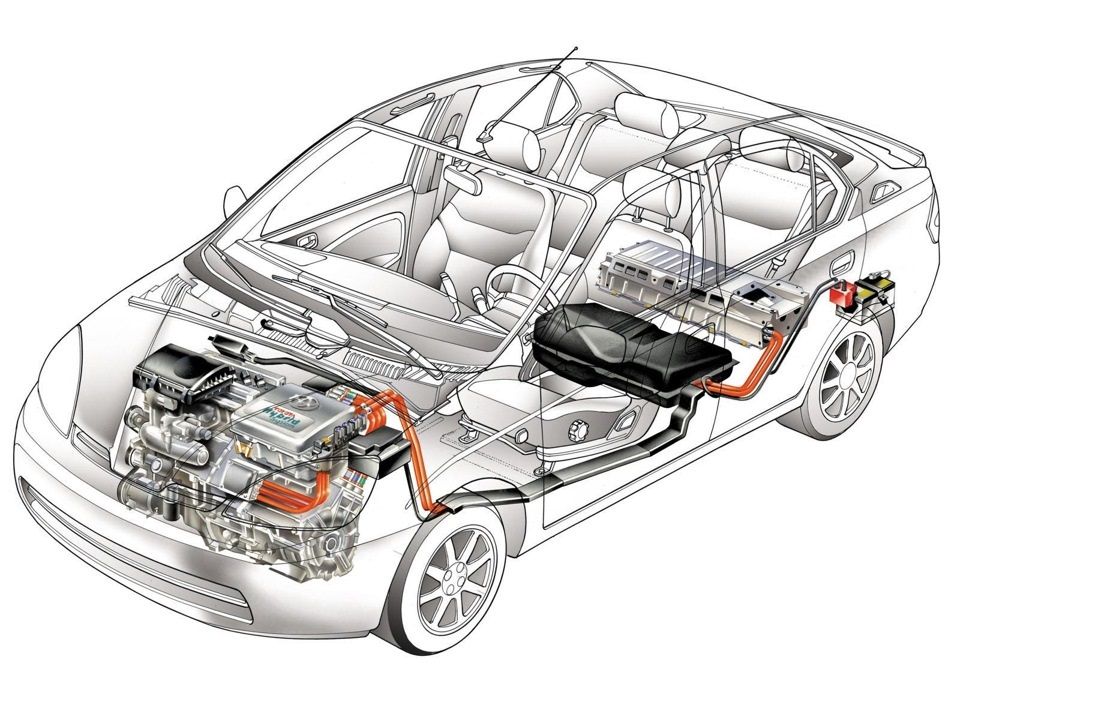

Автомобиль приводится в движение двигателем внутреннего сгорания, являющимся источником механической энергии.

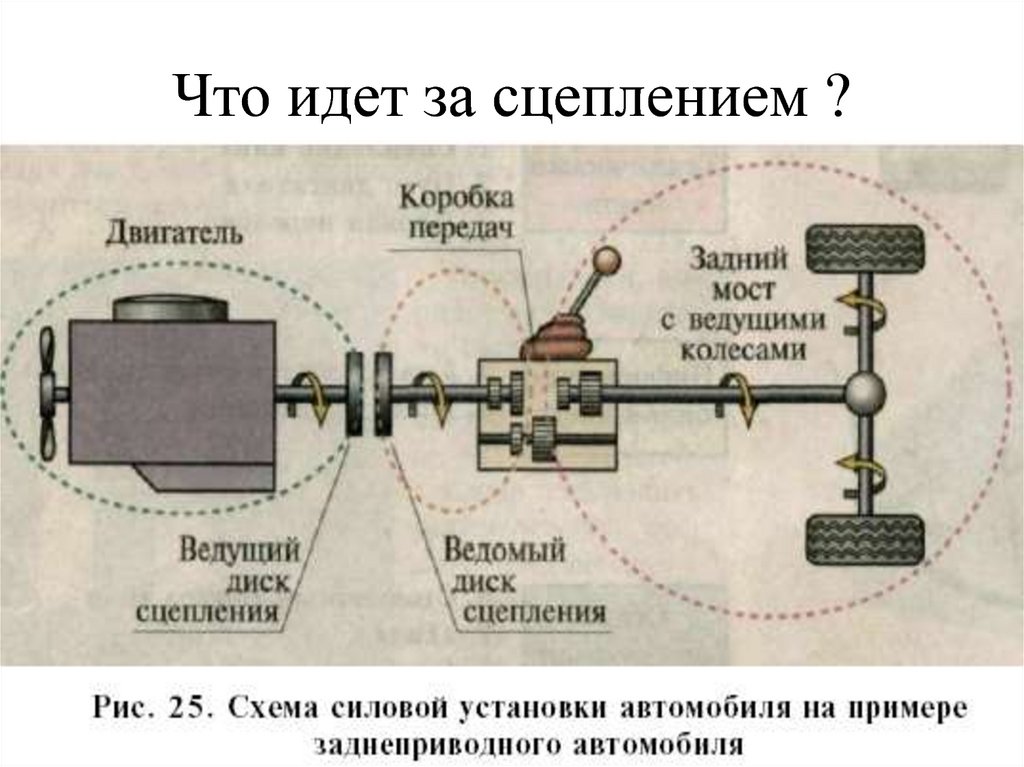

Для передачи крутящего момента от двигателя к колесам автомобиля и для изменения этого момента в зависимости от условий движения каждый автомобиль имеет трансмиссию или силовую передачу, к которой относятся следующие агрегаты: сцепление или гидротрансформатор, коробка перемены передач (ручная или автоматическая), карданная передача, главная передача, дифференциал и полуоси.

Колеса с пневматическими

шинами вместе с передней и задней осями и упругими элементами крепления осей к раме или кузову составляют ходовую часть автомобиля. В каждом автомобиле имеются механизмы управления, с помощью которых можно изменять направление движения и останавливать автомобиль или замедлять его движение. К этим механизмам относятся рулевое управление и тормозная система.

Для эксплуатации автомобиля в темное время суток на нем устанавливается система освещения. Безопасность движения современных автомобилей обеспечивается системой сигнализации. Для повышения комфортабельности автомобили оборудуются системами отопления и вентиляции.

Расположение двигателя и агрегатов трансмиссии у разных моделей автомобилей неодинаково. Классическая схема размещения агрегатов и узлов представлена на рис. 1.1.

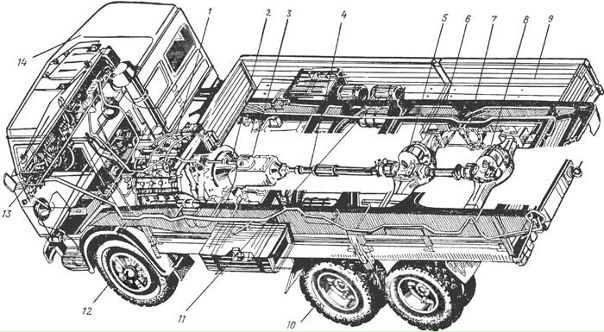

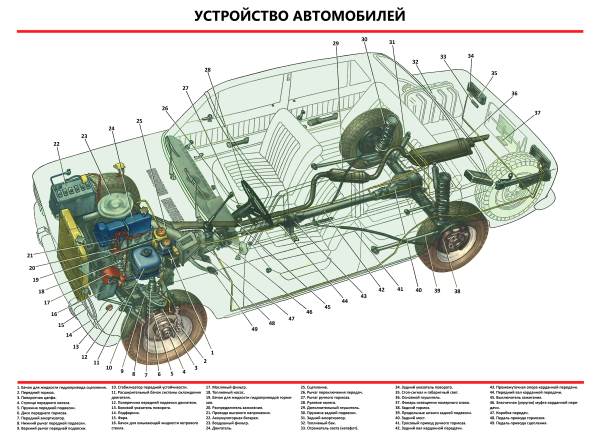

Рис. 1.1. Классическая схема размещения агрегатов и узлов автомобиля

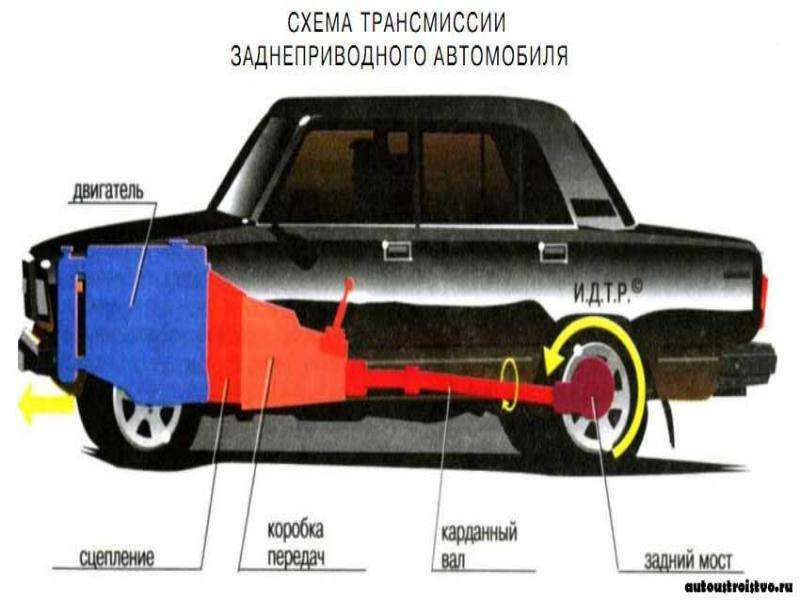

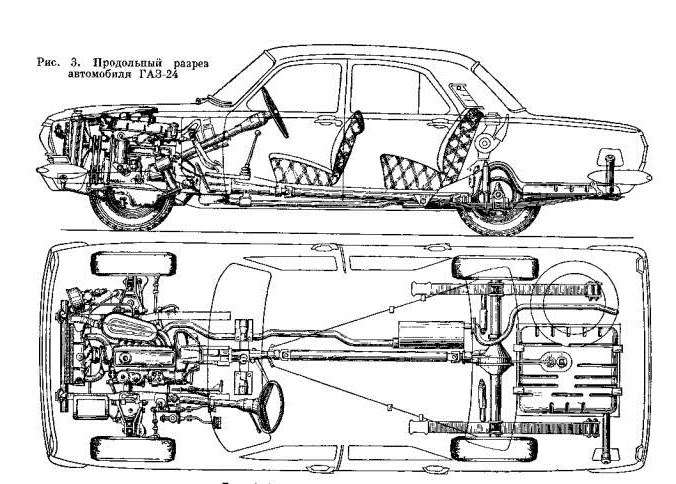

Двигатель расположен спереди, вдоль оси автомобиля, ведущими колесами являются задние, для передачи крутящего момента к заднему ведущему мосту устанавливают карданный вал. Карданный вал может быть коротким, непосредственно соединяющим коробку перемены передач с задним мостом (рис. 1.2), либо длинным, имеющим промежуточный карданный вал, установленный на подвесном подшипнике (рис. 1.3).

Рис. 1.2. Короткий карданный вал

Рис. 1.3. Длинный карданный вал с подвесным подшипником

На большинстве современных автомобилей применяется переднеприводная схема установки агрегатов и узлов: двигатель расположен спереди поперек автомобиля, агрегаты и трансмиссия также расположены спереди. В этом случае трансмиссия передает крутящий момент передним колесам, которые одновременно являются ведущими и управляемыми. В результате такого расположения агрегатов можно существенно уменьшить их массу и высоту центра тяжести. Такими же преимуществами обладают автомобили с задним расположением двигателя и агрегатов трансмиссии, передающих крутящий момент задним ведущим колесам.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Пусковое устройство для авто своими руками: схема, инструкция

Пусковое устройство – совсем необязательный элемент в гараже современного автомобилиста. Но и лишним он тоже не будет, особенно если машина давно уже не новая, аккумулятор подсажен, а погода – холодная.

Пусковое устройство помогает заводить двигатель, когда имеет место какая-то внештатная ситуация – сел аккумулятор машины, двигатель имеет какую-то проблему, ударил врасплох сильный мороз…

Фабричное зарядно-пусковое устройство большой мощности стоит немалых денег, но используется нечасто

Главное отличие пускового устройства от зарядного – в несравненно большей мощности. Причем это отличие принципиальное, и об этом хорошо знают те автомобилисты, которые пробовали когда-то запустить двигатель с помощью обычной “зарядки” – то есть при подключенном к АКБ зарядном устройстве.

ЧИТАЙТЕ ТАЖЕ: Как сделать зарядное для АКБ своими руками

Фабричное пусковое устройство стоит немало – не меньше 2,5 тыс. грн, а такое, которому можно безоговорочно доверить старт многолитрового двигателя внедорожника – ближе к 4 тыс. грн. Между тем, если все делать своими руками, пусковое устройство обойдется в несколько раз дешевле – даже если придется оплатить консультацию профессионального электрика, который проинспектирует результат вашего технического творчества.

Схема пускового устройства может быть как элементарной, так и усложненной – например, с автоматическим подключением (третий рисунок)

Привлечь к процессу специалиста мы настоятельно советуем, поскольку электричество может быть опасным – это во-первых. А во-вторых – некоторые компоненты (особенно трансформатор) стоят довольно дорого, и вывести его из строя из-за собственной конструкторской ошибки очень нежелательно.

Перед тем, как начать сборку пускового устройства, изучите конструкцию лучших образцов любительского и фабричного производства

Итак, чтобы сделать пусковое устройство для автомобиля своими руками, надо соблюсти несколько условий.

Определитесь с параметрами. Главное – ток, который может отдать устройство на стартер. Если у вас авто с небольшим бензиновым двигателем объемом порядка 1,5 л, этот параметр желателен на уровне 150 – 200 ампер. В принципе, сгодится и 100 ампер, но тогда пусковому устройству будет помогать аккумулятор машины. Соответственно, больший литраж двигателя (тем более дизеля!) требует большего тока от пускового устройства: 250 – 400 ампер. От этой цифры зависит и мощность трансформатора, и параметры диодов выпрямителя.

Подберите схему – либо самую простую, либо с некоторым дополнительным функционалом (зарядка АКБ, сварка металла, защита от нарушения полярности, перегрева, автоматическое подключение/отключение и т.п).
Приобретите стартовые провода соответствующего сечения, из расчета 1 мм² медного провода на каждые 10 ампер тока + 15% сечения в качестве страховочного запаса. Зажимы-крокодилы должны быть максимально тугими, в них также важна площадь поверхности, которая будет прилегать к клеммам вашей АКБ. Подробности обычно можно выяснить в магазине, где вы будете покупать эти компоненты.
Поскольку в схеме есть тяжелые компоненты, позаботьтесь о прочности каркаса, на который они будут крепиться. Если при переноске устройства что-то внутри сорвется с места, может произойти замыкание проводов, последствия которого обычно невеселые.

Поймите, что пусковое устройство из-за высокого тока на выходе – прибор с точки зрения безопасности довольно серьезный, поэтому очень важно обеспечивать надежную изоляцию всех соединений. Да, при напряжении на “крокодилах” 12-14 вольт опасности для человека такой ток не представляет, но перегрев проводов с возгоранием изоляции вполне возможен. Корпус должен быть устойчивым к нагреву.

Прочность корпуса в случае с мощным пусковым устройством для автомобиля имеет значение

Устройство и принцип работы генератора автомобиля. Схема генератора.

У этого поста — 1 комментарий.

Содержание статьи:

Наша жизнь с бурным ритмом движения сделала привычным для слуха такое слово, как генератор. Вот только каждый воспринимает его по — своему. Кто-то считает, что это программа для компьютера, кто-то уверен, что это радиоэлектронное устройство. Заострим внимание на том, что генератор – это устройство, вырабатывающее электрическую энергию. В конкретном случае речь пойдем об автомобильном генераторе.

Принцип работы генератора.

Основной принцип работы генератора – это преобразование в электрическую энергию механическую. Одновременно устройство служит и для зарядки аккумулятора, когда двигатель работает. Другой немаловажной задачей генератора является обеспечение стабильной работой каждой электрической системы, не допуская разрядки АКБ. К сведению: разрядка обычно происходит, если напряжение становится низким. В противном случае батарея перезаряжается, а это приводит к тому, что она выходит из строя раньше положенного срока. Остановимся более подробно на том, как работает генератор. Принцип его работы относительно прост. Ременная передача двигателя вращает ротор. После начала движения напряжение поступает на обмотку возбуждения, где образуется магнитный поток. За силу тока отвечает реле-регулятор, который обеспечивается увеличением либо уменьшением напряжения на щетки.

На выходе напряжение всегда будет колебаться в требуемых пределах, что обычно бывает достаточно для исправной работы аккумулятора.

Функция генератора может быть более объемна, нежели все привыкли считать. Как один из вариантов может быть использован в качестве источника частотозависимого сигнала. Он необходим для системы и служит защитой для двигателя от чересчур опасных высоких частот вращения. Кроме этого генератор поддерживает питание тахометра и других ему подобных систем, напрямую связанных с работой коленчатого вала. Когда поступает сигнал о том, что генератор получает повышенную нагрузку,( он может идти как напрямую в систему управления двигателем либо через бортовой компьютер) происходит следующее. В двигателе увеличивается частота вращения коленчатого вала,( во время работы на холостом ходу), что приводит к улучшению баланса заряда. И как закономерный вывод: отключенное напряжение генератора при разгоне дает возможность разгрузить двигатель, тем самым сокращая само время разгона.

Традиция или компактность — предназначение одно. Виды генераторов.

Конструктивное исполнение делит генераторы на две группы:
• конструкция традиционная;
• компактная конструкция.

Выделим каждой из групп немного внимания.

В первую группу входят устройства, имеющие один вентилятор. Вентилятор располагается непосредственно у приводного шкива. Ко второму относят устройства, оснащенные двумя вентиляторами. Их устанавливают во внутренней полости самого генератора. Стоит отметить, что вне зависимости от конструкции, значительных отличий в принципе работы генератора не существует.

Бережем генератор и не делаем то, что нельзя делать.

Во время работы автомобильного генератора запрещается выполнять следующее:
• Если неисправен выпрямитель, генератор нельзя оставлять подключенным к АКБ.
• Не стоит проверять исправность генератора, напрямую замыкая его на «массу».
• Отключения от батареи вол время работы двигателя категорически запрещено.
• Необходимо беречь генератор от попадания на него тосола, электролита и другой жидкости.

Типовая схема генератора на автомобиле.

Другие похожие статьи:

Рабочая учебная программа по предмету «Устройство автомобиля» для подготовки специалистов по профессии 19 Слесарь по ремонту автомобилей», срок обучения 3 года

Рассмотрено Утверждаю

на методической комиссии Директор ГОУ НПО ПУ-55

_________________________ ______________________

«___»______________2010 г. «___»_____________2010 г.

Рабочая учебная программа

по предмету «Устройство автомобиля»

для подготовки специалистов по профессии «2.19 Слесарь по ремонту автомобилей»,

срок обучения 3 года.

на 230 часов

Программа разработана коллективом преподавателей ГОУ НПО ПУ-55

Пояснительная записка.

Настоящая рабочая учебная программа по предмету «Устройство автомобиля» разработана на основе примерной программы, разработанной для подготовки в учреждениях начального профессионального образования квалифицированных рабочих по профессии «Слесарь по ремонту автомобилей» в соответствии со стандартом Российской Федерации ОСТ 9 по 02.2.19-2000г., утвержденным Министерством образования Российской Федерации 5 октября 2000 г. и согласованным с Министерством транспорта РФ и департаментом социального развития и кадров.

Рабочая учебная программа спроектирована таким образом, что основное внимание уделяется изучению наиболее распространённых, в настоящее время грузовых и легковых автомобилей, на территории РФ.

На теоретических занятиях должны использоваться детали, сборочные единицы, приборы, агрегаты, узлов автомобилей. При необходимости преподавателю следует использовать схемы, плакаты, транспаранты, слайды, видеофильмы. В процессе изучения учебного материала необходимо систематически привлекать учащихся к самостоятельной работе с технической и справочной литературой, практиковать применение семинаров, расширять перечень работ расчетного характера.

Для изучения устройства автомобилей рекомендуется следующая последовательность изучения вопросов:

назначение и устройство механизмов и сборочных единиц;
взаимодействие деталей в механизме или сборочной единице;
принципиальные схемы устройства механизма в целом;
конструктивные особенности деталей механизма;
эксплуатационные и технические регулировки механизма;
возможные технические и технологические неисправности, их признаки: методы выявления, как неисправностей, так и причин их вызывающих; способы устранения неисправностей и их причины;
правила технического обслуживания и условия длительной бесперебойной работы механизма;
требования безопасности труда.

Лабораторно-практические занятия по предмету «Устройство автомобилей» проводятся в специально оборудованной лаборатории. Занятия проводятся по звеньевой системе.

При организации и проведения лабораторно-практических занятий по устройству автомобилей целесообразно соблюдать такую последовательность выполнения заданий:

полная или частичная разборка машины или сборочной единицы;
изучение взаимодействия деталей, условия работ составляющих частей машины и сборочных единиц, их смазывание и охлаждение;
изучение технологических и эксплуатационных регулировок, технологических схем работы;
изучение возможных эксплуатационных неисправностей и способы их устранения;
изучение содержание технологических обслуживаний, обеспечивающих нормальную работу сборочных единиц в процессе их эксплуатации;
сборка составных частей и машин в целом.

Степень полноты разборки учебных единиц в каждом задании определяется необходимостью создания оптимальных условий для достижения учебных целей и должна быть отражена в инструкционно-технологических картах.

Настоящая рабочая учебная программа предусматривает изучение современной автотранспортной техники, которая внедряется в производственный процесс.

2. Программа теоретических и практических занятий

Тема 1. Классификация и общее устройство автомобилей

Роль и значение автомобильного транспорта в народном хозяйстве и социальной сфере. Состояние и перспективы развития автомобилестроения.

Классификация и индексация автомобилей. Краткие технические характеристики изучаемых автомобилей.

Общее устройство, назначение и расположение основных агрегатов и узлов автомобилей изучаемых марок.

Преимущества и недостатки автомобилей с дизельными двигателями и газобаллонными установками в сравнении с автомобилями с карбюраторными двигателями.

Тема 2. Двигатель. Общее устройство и рабочий цикл двигателя внутреннего сгорания

Назначение двигателя. Классификация двигателей. Общее устройство одноцилиндрового карбюраторного двигателя. Основные параметры двигателя. Рабочий цикл четырехтактного карбюраторного двигателя. Понятие о мощности двигателя. Рабочий цикл многоцилиндрового двигателя. Рабочий цикл 4-х тактного дизельного двигателя. Краткие технические характеристики двигателей изучаемых марок автомобилей.

Тема 3. Кривошипно-шатунный и газораспределительный механизмы

Устройство кривошипно-шатунных механизмов изучаемых двигателей. Устройство газораспределительного механизма. Соотношение частот вращения коленчатого и распределительного валов. Фазы газораспределения. Перекрытие клапанов. Устройство для регулировки теплового зазора.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) устройства и взаимодействия деталей кривошипно-шатунного механизма. Снятие и установка головки блока, поршня и поршневых колец. Замена прокладки головки блока. Крепление головки блока в установленном порядке.

Практическое изучение (разборка и сборка) устройства и взаимодействия деталей газораспределительного механизма. Изучение порядка регулировки тепловых зазоров в изучаемых двигателях.

Тема 4. Система охлаждения

Назначение системы. Общая схема и сборочные единицы системы охлаждения, их устройство. Тепловой баланс двигателя внутреннего сгорания. Влияние перегрева и переохлаждения деталей двигателя на его работу. Тепловой режим, контроль температуры и способы охлаждения двигателя. Устройство для поддержания оптимального теплового режима работы двигателя. Устройство для обогрева кабины автомобиля.

Лабораторно-практические занятия

Практическое изучение (с разборкой и сборкой) устройств системы охлаждения: водяного насоса, вентилятора и его привода, водяного радиатора, термостата, предпусковых подогревателей. Изучение устройства для обогрева кабины автомобиля

Тема 5. Смазочная система

Понятие о трении. Назначение смазочной системы. Общая схема системы. Устройство и работа смазочной системы. Устройство и работа масляных фильтров и масляных насосов. Система вентиляции картера. Основные сведения о моторных маслах, их физико-химические свойства, характеристики, маркировка и классификация.

Лабораторно-практические занятия

Практическое изучение (с разборкой и сборкой) устройств смазочной системы: масляного насоса, масляных фильтров, и различных регулирующих устройств.

Тема 6. Система питания и её разновидности

Назначение системы питания, Схемы систем питания двигателей внутреннего сгорания (карбюраторных, дизельных, газобаллонных, инжекторных). Назначение, расположение и взаимодействие приборов системы питания. Смесеобразование и горение топлива в цилиндрах карбюраторного и дизельного двигателей. Требования к горючей смеси. Стехиометрический состав горючей смеси. Коэффициент избытка воздуха.

Требования к составу смеси для работы двигателя на различных режимах. Понятие о детонации, признаки и причины детонационного горения.

Влияние состава смеси на мощность двигателя, экономичность его работы и токсичность отработавших газов. Признаки и последствия работы двигателей на бедной и богатой смесях.

Общие сведения о топливах для двигателя внутреннего сгорания: бензины, дизельные топлива, сжатые и сжиженные газы. Октановое и цетановое числа

Тема 7. Система питания карбюраторного двигателя

Принципиальная схема системы питания карбюраторного двигателя.

Приборы системы питания. Простейший карбюратор Устройство. Системы простейшего карбюратора. Двухкамерные карбюраторы.

Назначение, устройство и работа карбюратора. Работа систем карбюратора на различных режимах. Обеспечение оптимального состава горючей смеси и экономичности. Экономайзер принудительного холостого хода (ЭПХХ). Назначение, принцип действия. Рециркуляция отработавших газов. Принцип работы системы рециркуляции.

Ограничители максимальной частоты вращения коленчатого вала двигателя.

Приборы подачи топлива к карбюратору: топливный бак, топливопроводы, топливные фильтры, диафрагменный топливные насосы. Системы очистки воздуха. Система выпуска отработавших газов.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) устройства и работы карбюраторов, путей движения топлива и воздуха на всех режимах работы двигателя. Изучение регулировочных устройств и возможных неисправностей карбюраторов.

Тема 8. Система питания инжекторного двигателя

Инжекторные системы питания с механическим и электронным управлением. Устройство, принцип работы. Назначение, расположение и взаимодействие приборов (схема системы).

Параметры смеси. Системы смесеобразования: одноточечный и многоточечный впрыск. Система подачи топлива, ее детали (топливный насос, топливный фильтр, топливная магистраль, регулятор давления топлива, топливные форсунки). Устройство, назначение, принцип работы. Система датчиков для сбора данных. Измеряемые переменные. Дозировка топлива. Адаптация смеси к режимам работы двигателя (обогащение при запуске холодного двигателя, после запуска и при прогреве; адаптация при частичной нагрузке, разгоне, при полной нагрузке, в режиме холостого хода; к температуре воздуха).

Преимущества топливных систем с инжектором.

Тема 9. Система питания дизельного двигателя

Принципиальная схема системы питания дизельного двигателя. Приборы системы питания. Топливный насос высокого давления. Автоматический регулятор частоты вращения коленчатого вала двигателя и его работа. Автоматическая муфта опережения впрыска топлива. Форсунка. Привод управления подачей топлива.

Приборы подачи топлива в дизельном двигателе: топливный бак, топливопроводы высокого и низкого давления, топливные фильтры, топливоподкачивающий поршневой насос.

Приборы очистки воздуха, устройства для подогрева воздуха. Приборы для турбонаддува.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) устройств системы питания: топливные баки, топливные насосы высокого и низкого давления, регуляторы топливных насосов, форсунки, топливные фильтры, муфты опережения впрыска топлива, приборы очистки воздуха, устройства для подогрева воздуха, приборы для турбонаддува.

Тема 10. Система питания двигателя газобаллонного автомобиля

Принципиальная схема газобаллонных установок, работающих на сжиженном природном газе. Особенности работы двигателей, использующих газовое топливо. Приборы газобаллонных установок — смеситель, карбюратор-смеситель, редукторы высокого и низкого давления, баллоны для сжиженного газа и их арматура, газопроводы высокого и низкого давления, манометры, магистральный вентиль, газовые фильтры, подогреватель газа.

Управление приборами газобаллонных установок. Пуск и работа двигателей с газобаллонной установкой на различных режимах. Перевод работы двигателя с газа на бензин и обратно. Работа автомобилей с газобаллонной установкой на бензине. Остановка двигателя, работающего на газе.

Требования безопасности к техническому состоянию оборудования газобаллонных автомобилей, работающих на сжиженном газе. Меры безопасности при технической эксплуатации газобаллонных автомобилей. Противопожарная безопасность при ремонте и эксплуатации газобаллонных автомобилей. Предосторожности против обморожения сжиженным газом.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) устройств системы питания газобаллонного двигателя: смесителя, карбюратора-смесителя, редуктора низкого и высокого давления, баллона для сжиженного газа и их арматуры, газопровода низкого и высокого давления, манометра, магистрального вентиля, газового фильтра, подогревателя газа.

Тема 11. Общая схема трансмиссии. Сцепление

Назначение трансмиссии автомобиля. Схемы трансмиссии с одним и несколькими ведущими мостами. Составные части трансмиссии.

Назначение сцепления. Однодисковое сцепление. Двухдисковое сцепление. Механический и гидравлический приводы выключения сцепления. Усилитель выключения сцепления.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) сцеплений изучаемых автомобилей.

Тема 12. Коробка передач. Раздаточная коробка

Назначение коробки передач. Принципиальная схема устройства коробки передач. Типы коробок передач. Понятие о передаточном числе зубчатой передачи. Ступенчатая коробка передач.

Коробки передач изучаемых автомобилей. Механизмы переключения передач. Особенности механизмов переключения передач с дистанционным приводом. Делитель передач, управление коробкой передач с делителем.

Раздаточная коробка. Коробка отбора мощности. Механизм включения раздаточной коробки и коробки отбора мощности.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) коробок передач и раздаточных коробок изучаемых автомобилей.

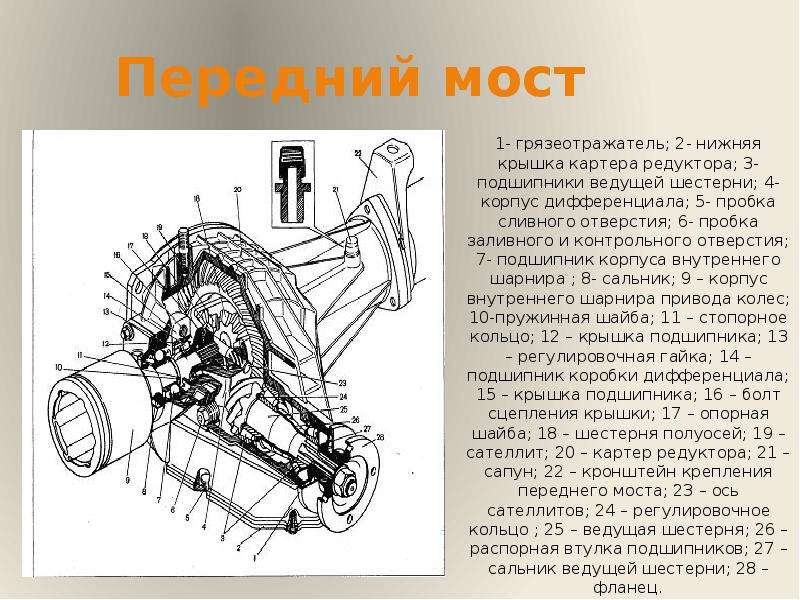

Тема 13. Карданная передача. Ведущие мосты

Назначение. Принцип работы карданной передачи. Карданный шарнир, промежуточная опора, шлицевые соединения. Карданные шарниры равных угловых скоростей, их преимущества.

Главная передача. Дифференциал. Назначение. Принцип работы. Одинарная и двойная главная передача. Полуоси, их соединение с дифференциалом и ступицами колес. Средний мост. Межосевой дифференциал. Механизм блокировки дифференциала. Передний ведущий мост.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) карданной передачи изучаемых автомобилей.

Практическое изучение (разборка и сборка) ведущих мостов изучаемых автомобилей.

Тема 14. Ходовая часть

Ходовая часть автомобилей. Рама. Тягово-сцепное устройство. Несущий кузов легкового автомобиля. Передний, средний и задний мосты, их соединение с рамой. Передняя, задняя и балансирная подвески грузового автомобиля. Независимая подвеска передних колес и подвеска задних колес легкового автомобиля. Амортизаторы.

Стабилизация управляемых колес. Поперечный и продольный наклоны шкворня, развал и схождение передних колес. Влияние развала и схождения на безопасность движения, устойчивость, маневренность, накат автомобиля и износ шин.

Ступицы передних и задних колес. Типы колес. Колеса с глубоким и плоским ободом. Пневматическая шина. Элементы шины, их материал. Вентиль камеры. Крепление шины на ободе колеса. Балансировка колеса. Классификация шин в зависимости от назначения, типа конструкции и рисунка протектора. Маркировка шин, камер и ободных лент. Бескамерные шины. Шипованные шины. Размеры и обозначение шин. Нормы давления и нагрузки на шины. Держатель запасного колеса.

Лабораторно-практические занятия

Практическое изучение конструктивных особенностей различных устройств ходовой части: рамы, подвески, колёса, шины. Устройства для стабилизации движения автомобиля.

Тема 15. Рулевое управление

Общее устройство и работа рулевого управления.

Рулевой механизм. Схема поворота автомобиля. Типы рулевых механизмов. Значение передаточного числа рулевого механизма для повышения маневренности автомобиля.

Привод рулевого управления изучаемых автомобилей. Рулевой привод при независимой подвеске передних колес.

Травмобезопасное рулевое управление.

Карданный вал рулевого управления. Угловой редуктор. Усилитель рулевого управления. Насос усилителя, привод насоса, масляный радиатор.

Применяемые масла. Влияние технического состояния рулевого управления на безопасность дорожного движения.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) рулевого механизма изучаемых автомобилей.

Тема 16. Тормозные системы

Типы тормозных систем. Общее устройство тормозной системы. Тормозные механизмы. Тормозная система с гидравлическим приводом. Ее приборы, механизмы, соединения и детали. Гидровакуумный усилитель тормозов. Разобщитель привода тормозов, регулятор давления тормозной жидкости.

Тормозная система с пневматическим приводом, ее приборы, механизмы, соединения и детали. Приборы рабочей, стояночной, вспомогательной, запасной (аварийной) тормозных систем

Тормозные камеры, пружинные энергоаккумуляторы, воздушные баллоны, предохранители от замерзания конденсата, защитные клапаны и другие устройства пневматической системы изучаемых автомобилей.

Значение герметичности тормозных систем для безопасности движения, способы контроля герметичности. Контроль давления воздуха в пневматическом приводе тормозов.

Применяемые тормозные жидкости, их свойства.

Стояночный тормоз с ручным приводом.

Влияние технического состояния тормозных систем на безопасность дорожного движения.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) различных устройств тормозных механизмов с гидроприводом.

Практическое изучение (разборка и сборка) различных устройств тормозных механизмов с пневмоприводом.

Тема 17. Кабина. Платформа. Дополнительное оборудование

Кабина и платформа грузового автомобиля. Вентиляционные устройства кабины. Регулировочные устройства положения сидения водителя в грузовых автомобилях. Замки дверей, стеклоподъемники, стеклоочистители, омыватели ветрового стекла и стекол фар, противосолнечные козырьки, зеркала заднего вида. Устройство для опрокидывания и запирания кабины, ограничитель подъема кабины. Отопитель. Ремни безопасности.

Подъемный механизм самосвала, привод подъемного механизма. Управление подъемным механизмом, меры предосторожности.

Автомобильная лебедка, ее привод и правила использования. Грузоподъемный задний борт автомобиля, его привод. Управление грузоподъемным бортом.

Лабораторно-практические занятия

Практическое изучение конструктивных особенностей различных устройств кабины, платформы, дополнительного оборудования

Тема 18. Электрооборудование. Источники тока

Применение электрической энергии на автомобиле. Источники и потребители электрического тока на автомобиле.

Стартерные аккумуляторные батареи. Назначение. Устройство. Основные характеристики. Режим разряда и заряда. Методы заряда.

Электролит. Плотность электролита. Меры предосторожности при работе с ними.

Соединение аккумуляторов в батарею.

Маркировка стартерных аккумуляторных батарей. Гарантийные сроки службы аккумуляторных батарей. Выключатели аккумуляторных батарей. Хранение аккумуляторных батарей. Особенности эксплуатации аккумуляторных батарей в холодное время года.

Генераторные установки Преимущества автомобильных генераторов переменного тока перед генераторами постоянного тока.

Назначение, устройство и принцип работы 3-фазного генератора переменного тока. Элементы генераторных установок, применяемые на изучаемых автомобилях, их назначение и устройство. Регулирование напряжения генераторов. Защита генераторов.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) генераторов и реле регуляторов. Изучение схем соединения генераторных установок и аккумуляторов.

Тема 19. Система зажигания

Назначение и принцип действия системы зажигания. Аппараты классической системы зажигания: катушка зажигания, прерыватель-распределитель. Искровая свеча зажигания, назначение, устройство, типы и маркировка. Конденсатор, его роль в батарейной системе зажигания. Принципиальная схема классической системы зажигания. Цепи низкого и высокого напряжения.

Комбинированный включатель зажигания и стартера. Устройства и приспособления для защиты радио- и телеприема от помех, создаваемых приборами электрооборудования. Влияние момента зажигания на мощность, экономичность и тепловой режим работы двигателя.

Контактно-транзисторная и бесконтактная системы зажигания, их достоинства и особенности устройства. Приборы, входящие в контактно-транзисторную и бесконтактную системы зажигания, их назначение и принципиальное устройство. Принципиальные схемы контактно-транзисторной и бесконтактной систем зажигания.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) устройств системы зажигания: катушки зажигания, прерыватели-распределители, искровые свечи, конденсаторы, комбинированные включатели зажигания и стартера, устройств для защиты от радио- и телепомех. Изучение различных схем систем зажигания: классической, контактно-транзисторной и бесконтактной.

Тема 20. Система пуска. Стартер

Электрический пуск двигателя. Пусковая частота вращения коленчатого вала.

Устройство стартера. Способы соединения обмоток. Работа стартера и схема его включения.

Дистанционное управление стартером (включатель, реле-включение, тяговое реле). Назначение, устройство, принцип работы, схемы включения.

Муфта свободного хода, ее назначение, устройство и принцип работы. Предотвращение «разноса» якоря.

Зависимость между нагрузкой на валу якоря стартера и потребляемым током. Правила пользования стартером. Особенности эксплуатации стартера в холодное время года.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) стартера. Изучение схем дистанционного включения стартера.

Тема 21. Контрольно-измерительные приборы. Приборы освещения и сигнализации. Дополнительное электрооборудование

Назначение и классификация контрольно-измерительных приборов (КИП). Электрические цепи включения КИП.

Приборы измерения температуры охлаждающей жидкости. Типы, устройство, принцип действия. Сигнализатор аварийной температуры.

Приборы измерения давления в смазочной системе. Типы, устройство, принцип действия. Сигнализатор аварийного давления.

Приборы контроля уровня топлива. Типы, устройство, принцип действия.

Приборы контроля заряда аккумуляторной батареи. Световые сигнализаторы.

Спидометры и тахометры, Типы, устройство, принцип действия.

Приборы освещения. Назначение, типы, устройство, маркировка, схемы включения.

Приборы световой сигнализации. Реле указателя поворота, включатель «стоп сигнала». Устройство, принцип действия.

Предохранители. Назначение, типы, устройство, защищаемые цепи, схемы включения. Правила замены.

Звуковой сигнал. Реле сигналов.

Электродвигатели постоянного тока применяемые на автомобилях. Типы (в зависимости от назначения).

Общие коммутационные средства.

Электронные устройства, устанавливаемые на автомобилях.

Лабораторно-практические занятия

Изучение схем включения контрольно-измерительных приборов: приборы измерения температуры охлаждающей жидкости, давления масла в смазочной системе, контроля уровня топлива, зарядки аккумуляторных батарей. Изучение схем включения приборов световой сигнализации и освещения. Изучение электронных схем, устанавливаемых на автомобили.

Тема 22. Средства, облегчающие пуск двигателя при низких температурах

Устройство и работа средств, облегчающих пуск двигателя при низких температурах, предпусковой и электрофакельный подогреватели.

Лабораторно-практические занятия

Практическое изучение (разборка и сборка) устройств, облегчающих пуск двигателя при низких температурах.

Рассмотрено Утверждаю

на методической комиссии Зам. директора по УПР ГОУ НПО ПУ-55

_________________________ ______________________

«___»______________2010 г. «___»_____________2010 г.

Рабочий тематический план

по предмету «Устройство автомобиля»

для подготовки специалистов по профессии «2.19 Слесарь по ремонту автомобилей»,

срок обучения 3 года,

на 230 часов

№ п.п	Темы	Количество часов
		Всего		В том числе
				ЛПЗ			Контроль знаний
I — курс
1	Классификация и общее устройство автомобилей	2
2	Двигатель. Общее устройство и рабочий цикл двигателя внутреннего сгорания	2
3	Кривошипно-шатунный и газораспределительный механизмы	28	18			2
4	Система охлаждения	10	6
5	Смазочная система	12	6			2
6	Система питания и её разновидности	2
7	Система питания карбюраторного двигателя	16	12
8	Система питания инжекторного двигателя	4
9	Система питания дизельного двигателя	18	12
10	Система питания двигателя газобаллонного автомобиля	8	6			2
ВСЕГО ЗА ПЕРВЫЙ КУРС				102	60		6
II — курс
11	Общая схема трансмиссии. Сцепление	8	4
12	Коробка передач. Раздаточная коробка	8	4
13	Карданная передача. Ведущие мосты	10	4
14	Ходовая часть	10	4			2
15	Рулевое управление	10	4
16	Тормозные системы	18	10
17	Кабина. Платформа. Дополнительное оборудование	8				2
ВСЕГО ЗА ВТОРОЙ КУРС				72	30		4
III — курс
18	Электрооборудование. Источники тока	10	4
19	Система зажигания	20	12			2
20	Система пуска. Стартер	10	6
21	Контрольно-измерительные приборы. Приборы освещения и сигнализации. Дополнительное электрооборудование.	10	6
22	Средства, облегчающие пуск двигателя при низких температурах	6	2			2
ВСЕГО ЗА ТРЕТИЙ КУРС				56	30		4
ИТОГО ЗА ТРИ КУРСА				230	120		14

Пусковое устройство для автомобиля портативное своими руками – Ремонт и обслуживание автомобилей

Сегодня тема нашего поста называется маленькое самодельное пусковое устройство для завода автомобиля, именно пусковое, а не зарядное, так как про автомобильные зарядки и как заряжать у нас имеется много статей на этом сайте. Поэтому сегодня исключительно о самодельном пускаче для аккумулятора.

Итак, что из себя вообще представляет пусковое устройство для автомобиля в нашем случае для хендай санта фе, но это не особо важно для какого авто, более важна емкость аккумулятора через который и предстоит производить запуск двигателя этому пусковому устройству.

Схема пускового устройства для автомобиля своими руками

В этой статье мы рассмотрим самую простейшую схему пускового устройства для автомобиля своими руками, потому как большинство не обладает познаниями в схемотехнике и электронике для создания сложных пусковых устройств да и не всегда это выгодно закупать много деталей для самоделки, которые иногда по себестоимости могут выйти как бюджетное готовое пусковое устройство для автомобиля из магазина.

Итак, в нашем случае для пускача мы не предполагаем приобретение дорогостоящей портативной батареи большой емкости иначе устройство сразу же из бюджетного превратится в очень дорогостоящее.

Мы же будем мастерить пусковое устройство для автомобиля от сети 220в, для этого нам понадобиться мощный трансформатор, желательно по мощности не менее 500Ватт, а желательнее 800 Ватт, в идеале 1.2-1.4 киловатта = 1400ватт. Так как при старте двигателя отдаваемый аккумулятором первый импульс для проворота коленвала = 200Амперам а потребляемость стартера примерно 100Амперам, и вот когда наше устройство 100А объединится с аккумулятором ни как раз выдадут 200А на старте и потом наш пускач поможет поддержать силу тока 100Ампер для нормального запуска и работы стартера до тех пор пока двигатель не запуститься полностью.

Вот как выглядит схема пускового устройства для автомобиля своими руками, фото ниже

Трансформатор для пускового устройства автомобиля

Для создания такого пускового устройства от сети трансформаторного типа нужно перемотать сам трансформатор.

Нам понадобятся:

Сердечник трансформатора
Медная проволока 1.5мм-2мм
Медная проволока 10мм
Два мощных диода как на сварочных аппаратах
Зажимы крокодильчики для удобства пользования и присоединения проводов пускача к аккумуляторное батареи автомобиля, очень желательно медные, так как у них большая проводимость, и толстые толщиной не менее 2мм

Собственно приступаем к процессу изготовления портативного пускового устройства для автомобиля своими руками

Для этого нужно сделать первичную обмотку трансформатора медной проволокой в изоляции диаметром не менее 1. 5-2мм, количество витков будет примерно 260-300.

После того как вы намотаете эту проволоку на сердечник трансформатора вам необходимо замерять силу тока и напряжение, выдаваемое на выходе этих обмоток, оно должно быть в диапазоне 220-400 мА.

Если у вас получилось меньше, то отмотайте несколько витков обмотки, а если получилось более значении, то наоборот домотайте.

Теперь надо намотать вторичную обмотку трансформатора пуско зарядного устройства. Её желательно наматывать многожильным кабелем толщиной не менее 10мм, как правило вторичная обмотка содержит 13-15 витков, на выходе при замерах на вторичной обмотке вы должны получить 13-14 вольт, при этом как вы понимаете напряжение стало маленьким 13 вольт всего, но зато сила тока протекающему по нему возросла примерно до 100Ампер, а была всего 220-400 миллиампер, то есть сила тока возросла примерно в 300-400 раз, а напряжение уменьшилось примерно в 15 раз.

Для аккумулятора важно и то и другое, но в данном случае ключевую роль играет именно сила тока.

Разъяснения по намотке

Если у вас не получается достичь напряжение 13-14 вольт, тогда просто намотайте на вторичную обмотку 10 витков, замерьте напряжение, теперь это напряжение разделите на количество витков в нашем случае 10 и получите напряжение одного витка, а дальше просто помножьте сколько витков нужно для достижения 13-14 вольт на выходе вторичной обмотки трансформаторного самодельного пускового устройства.

Для понятности давайте рассмотрим пример:

МЫ намотали вторичную обмотку 10 витком, замеряем мультиметром напряжение, у нас к примеру, получилось 20вольт, а нужно примерно 13.

Значит, берем наше напряжение 20 вольт и делим на количество намотанных витков 10 = 20/10=2, число 2 это 2 вольта выдает нам напряжение один виток, значит, как нам достичь 13-14 вольт зная, что один виток выдал 2 вольта.

Берем значение необходимого нам напряжения давайте это будет 14 вольт, и делим его на напряжение одного витка 2 вольта, = 14/2=7, число 7 это количество витков на вторичной обмотке зарядного устройства автомобиля необходимое для достижения 14 вольт выходного напряжения.

Все теперь мотаем наши 7 витков. А к выходам этих витков согласно схема пускового устройства для автомобиля своими руками которая расположена выше присоединяем наши диоды, некоторые автолюбители ещё используют и схему с одним диодом и одной лампой на 12в 60-100ватт, как на фото ниже

Как заводить автомобиль с помощью самодельного пускового устройства

Одеваете клеммы нашего самодельного пускового устройства на сверху клемм аккумулятора, аккумулятор так же подключен к автомобилю, включаем наш пускач и сразу же пытаемся произвести запуск двигателя, как только двигатель завелся, пусковое устройство тут же отключаем от сети и отсоединяем от аккумулятора.

Конденсаторное пусковое устройство для автомобиля

Некоторые автовладельцы, имея в своем распоряжении конденсаторы большой мощности или правильнее сказать емкости, делают конденсаторное пусковое устройство для автомобиля своими руками используя их вместо портативное переносной батареи. То есть такое устройство можно быстро за минуту зарядить от сети, потом поднести к автомобилю, и произвести запуск двигателя, не подключая пускач к сети.

Но как правило такая схема требует неких глубоких познаний в электронике и понимании емкости конденсаторов и принципа их работы, да и если у вас нет завалявшихся кондеров, то покупать их будет не целесообразно, так как конденсаторы большой емкости очень дорогие, а вам потребуется их несколько штук а то и десяток и как тог цена будет никак не ниже хорошего пускового устройства заводского изготовления, при этом вы ещё потратите кучу нервов на создание такого уда и времени.

Кстати в наших краях приобрело некую популярность конденсаторное пусковое устройство для автомобиля беркут — вот его фото ниже

Поэтому именно трансформаторный пускач во времена СССР, да и сейчас тоже имеет наибольшую распространённость, магазинные варианты таких пускачей, конечно, доработаны и содержат различные дополнительные элементы, делающие запуск двигателя от сети проще и безопаснее.

На состоянии аккумулятор любой запуск с любого вида пускача всегда сказывается негативно, так как аккумулятор получает большой ток в очень малый период времени, что постепенно ведет к деградации и разрушению его пластин при системном запуске от пускача.

Поэтому лучше все же использовать зарядное устройство, если вам нет срочности запустить двигатель именно сейчас.

Ну а наш пост под название самодельный портативный пускач для авто подходит к концу. Напишите ваши отзывы, что вы думаете о такой схеме запускаемого устройства, доводилось ли вам её использовать и получилось ли завести двигатель вашего автомобиля.

Схема и устройство ходовой части автомобиля

Ходовая – связывающая цепочка, идущая от колес к кузову. Ходовая часть автомобиля принимает на себя все неровности дорожного покрытия. Благодаря этому узлу водитель может даже не ощущать наездов или попадания на незначительные неровности. И для того, чтобы на протяжении всего времени эксплуатации транспортного средства вы ощущали только комфорт во время езды, необходимо знать, что такое устройство ходовой части автомобиля и время от времени проверять состояние всех частей данного узла. В этой статье я постараюсь рассказать максимально доступно для каждого водителя, независимо от опыта, что это такое и какие элементы и узлы связаны с этой частью авто.

Существует очень большая рекомендация для водителей: всегда прислушиваться к стукам, скрипам или нарушению функций машины. Это позволит в нужный момент обратиться на станцию технического обслуживания и починить неисправность, которая только появилась. Особенно это касается ходовой, так как эта оболочка, которая держит транспорт на ходу.

Содержание статьи

Основные элементы ходовой

Устройство ходовой части состоит из таких элементов:

Колеса;
Мост;
Рама или кузов;
Подвеска.

В ходовую могут также входить и другие, дополнительные элементы, но именно эти детали выполняют главную роль в создании комфорта и легкости управления. Каждый из этих элементов выполняет отдельную функцию, но их работа предназначена для минимизации вибрации, колебаний, тряски транспортного средства во время движения. В этом заключается схема ходовой части.
Рама и кузов – это костяк всего механизма, так как именно к нему происходит крепление основных элементов подвески транспортного средства. Рама является непосредственным элементом, принимающим участие в формировании ходовой. Как правило, принято считать, что рамы не относятся к легковому. Их принято видеть на грузовых машинах. Для легковых машин принято использовать слово «кузов». И именно к кузову крепятся все остальные детали, которые относятся к такому понятию, как ходовая автомобиля. Подсоединение всех остальных элементов происходит к каркасу.

Для того, чтобы кузов стойко переносил все тяготы наших дорог, некоторые его элементы должны быть изготовлены из прочного железа. На остальных участках, в качестве обшивки, может использоваться профильный лист, так как он обладает высокой стойкостью к коррозии.

Подвеска и ее назначение: именно этот элемент ходовой системы позволяет водителю мягче переносить все неровности дорожного полотна. Подвеска используется для смягчения или гашения колебаний, появление которых провоцируют неровности на поверхности проезжей части. Это происходит за счет того, что подвеска исключает жесткое сцепление между колесами и его кузовом, за счет других деталей.

В зависимости от того, какой тип или вариант подвески установлен на ваш автомобиль, эти неровности могут быть неощутимы для водителя. Срок эксплуатации подвески большой, но как долго прослужит подвеска вашего авто, зависит только от вас. Чтобы как можно дольше продлить этот срок, нужно эксплуатировать транспортное средство согласно требованиям и время от времени проводить диагностику не только составляющих подвески, но и всем узлам и деталям транспортного средства.

Сегодня принято различать два типа подвески: независимая и зависимая. Транспортные средства с зависимой подвеской имеют в своей конструкции задние колеса, связанные между собой специальной соединяющей балкой. Подвеска транспортных средств, колеса которых не соединяются балкой, называется – независимой.

Мосты не только соединяют два колеса, но и выполняют опорную функцию для остова транспортного средства. Они могут крепиться к автомобилю, непосредственно, к самой раме (на грузовом автомобиле) или же к кузову, в случае с легковым транспортным средством.

Учитывая тот факт, что мосты должны держать на себе весь вес машины, а также пассажиров, они производятся только с прочного железа. Помимо этого, их необходимо обработать, чтобы эти детали были устойчивыми к любым раздражителям, особенно к коррозии металлов.

Ни для кого не секрет, что именно эти части автомобиля – первые элементы подвески, которые ощущают на себе всю ситуацию на дороге. Именно колеса попадают в ямы и наезжают на возвышенности. Поэтому, в первую очередь, страдают они. В зависимости от того, как вы эксплуатируете транспортное средство, напрямую зависит срок службы колес и сопутствующих деталей. Чем грубее его эксплуатация, тем этот период будем меньше. Чтобы сохранить подвеску, необходимо бережно относиться к своему транспортному средству, обязательно проходить вовремя техническое обслуживание и прислушиваться к работе авто, дабы в будущем не приходилось тратить средства на ремонт и столь драгоценное время.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Видео “Как работает ходовая авто”

Посмотрев запись вы узнаете, как функционирует рулевая система автомобиля и с каких элементов она состоит.

Как читать автомобильные электрические схемы (Краткая версия для начинающих) — Rustyautos.com

Автомобильная электрическая схема может выглядеть устрашающе, но как только вы поймете несколько основ, вы увидите, что на самом деле они очень простые.

Схема подключения автомобиля — это карта. Чтобы прочитать его, определите рассматриваемую цепь и, начиная с источника питания, проведите по ней до заземления. Используйте легенду, чтобы понять, что означает каждый символ в цепи.

Я работаю автомехаником более двадцати лет, мне всегда нравилась электрическая сторона ремонта автомобилей. Прочитав этот пост, вы поймете, как читать основную электрическую схему, которая, как вы знаете, является ключом к быстрому обнаружению электрических проблем.

Понимание базовой схемы

Здесь я объясню основной принцип, лежащий в основе схемы. Это легко, и если вы уже знакомы, можете пропустить его.

Цепь проводки называется так потому, что проводка должна проходить полный круг для протекания напряжения. Разрыв или ограничение в круге вызовет прерывистый или постоянный дефект.

Путь заземления обратно к отрицательному полюсу аккумулятора, отмечен черным цветом

Питание покидает положительную (красный знак плюс) сторону автомобильного аккумулятора через кабель питания и всегда активно ищет кратчайший путь возврата к отрицательному полюсу (знак минус на корпусе аккумулятора ) сторона автомобильного аккумулятора.

Обратный путь к отрицательной стороне батареи после нагрузки известен как путь заземления. Нагрузка — это то, что когда-либо является потребителем, в случае вышеприведенной диаграммы — это свет.

Принципиальная электрическая схема

Очевидно, будут более сложные схемы, которые будут иметь реле и блоки управления, но помните, что все они работают в соответствии с одной и той же основной идеей.

Питание оставляет положительный полюс аккумулятора и ищет кратчайший путь к заземленной стороне цепи.

Символ заземления указывает на соединение с шасси

Типичная базовая схема состоит из пяти важных частей:

Источник питания (положительный от батареи)
Предохранитель (защищает цепь от перегрузки)
Переключатель (ручной или управляемый)
Нагрузка (легкий лампа, двигатель и т. д.)
Земля (обратный путь к отрицательной стороне аккумулятора)

Что такое мощность?

Мощность — это напряжение батареи, и в любой цепи путь к нагрузке от плюса батареи может быть описан как сторона цепи питания.

Что такое земля?

Как вы знаете, напряжение любит проходить через любой металл, а не только через металл внутри проводов. Таким образом, заземление — это любая металлическая часть шасси или двигателя, подключенная к минусу аккумуляторной батареи.

Путь заземления выделен синим.

Путь возврата после нагрузки известен как сторона заземления цепи. И обычно не отображается на схеме как провод, идущий к отрицательной стороне батареи, вместо этого используется символ заземления.

Что такое реле?

Relay не сильно изменились с годами, они используются в старых и новых машинах, хорошая идея никогда не устареет.

Функция реле состоит в том, чтобы управлять цепью высокого тока, такой как стартер или фары, с помощью схемы переключателя низкого тока.

Повышенный ток через небольшой переключатель может привести к его перегоранию и выходу из строя, возможно, к возгоранию.

Реле часто встречаются в цепях, а также размещаются в блоках управления. Когда они являются неотъемлемой частью блока управления, схема часто ссылается на них, но это не будет исправное реле.

Традиционно клеммы реле пронумеровывались двузначными цифрами, но в последних версиях используются однозначные числа, я обозначил их на схеме ниже.

Как это работает?

Реле — это электромагнитный переключатель, он имеет две отдельные цепи: цепь управления и цепь нагрузки. Переключатель приводится в действие вручную, либо блок управления передает питание через клемму 2/86, которая проходит на землю через клемму 4/85.

Это приводит к тому, что катушка реле становится магнитной, что закрывает подвижный якорь внутри реле. Когда он закрыт (открыт на приведенной выше диаграмме), он позволяет энергии перемещаться от батареи к свету.(Через контакты 30 и 87)

Когда переключатель выключен (аккумулятор отключен), катушка больше не намагничена, и подпружиненный подвижный якорь возвращается в открытое положение (положение по умолчанию).

Профессиональный совет: при поиске неисправностей в схемах критически важным является качественный DVOM. Дешевые вольтметры подходят для определения мощности и заземления, но современные автомобили потребуют точных показаний сопротивления для правильной диагностики неисправной цепи или компонента.

Неправильные показания счетчика могут вызвать массу проблем.Если вы покупаете вольтметр, купите что-нибудь вроде Klein MM400, он идеально подходит для новичков или ветеранов и удобно продается и доставляется через Amazon.com.

Реле цепи стартера на рисунке выше работает аналогичным образом. При повороте переключателя зажигания в положение пуска напряжение проходит через контакт 86 и заземляется на 85. Это намагничивает катушку, что, в свою очередь, заставляет якорь (контакты 30-87) замыкаться, замыкая цепь на стороне нагрузки, и двигатель запускается.

Что такое блок управления?

Вы здесь, чтобы научиться читать электрическую схему, и поэтому вы наверняка столкнетесь с модулями управления (компьютерами).Современные автомобили, как известно, укомплектованы модулями управления. Обычно они также известны как блоки управления, CU, контроллеры, модули, CM, электронный блок управления и компьютеры.

Различные блоки управления системой будут иметь разные названия, и у каждого производителя будет свое собственное сокращение, вот некоторые из наиболее распространенных названий PCM — Модуль управления силовой передачей, также известный как ЭБУ и блок управления трансмиссией, вместе взятый, ЭБУ — Блок управления двигателем, CEM — Центральный электронный модуль, EBCM — электронный модуль управления тормозом, BCM — модуль управления кузовным оборудованием и т. Д.

Я не собираюсь здесь углубляться в сорняки, но было бы полезно получить общее представление о том, как работают блоки управления.

Прекомпьютерные классические автомобили имеют простую электрическую схему — например, нажатие переключателя посылает мощность по проводу на двигатель стеклоподъемника, и окно перемещается.

Современные автомобили справляются с этим немного иначе — нажатие переключателя посылает сигнал по проводу на блок управления (компьютер), который, в свою очередь, передает питание на двигатель стеклоподъемника.

Блок управления или контроллер будет отправлять питание на двигатель стеклоподъемника только при соблюдении определенных предварительно запрограммированных условий. Могут возникнуть условия, при которых модуль управления не будет подавать питание на окно. Например, если он запрограммирован на экономию энергии при низком заряде батареи.

Конечно, окно может не двигаться по другим причинам, возможно, неисправен блок управления, неисправна проводка, неисправен двигатель и т. Д.

Так почему же они пошли и усложнили ремонт и сделали его более дорогим? Что ж, блоки управления действительно обладают значительными преимуществами, некоторые из которых включают:

Меньше проводки
Автомобили более экономичны
Автомобили чище
Автомобили безопаснее
Разрешить использование большего количества электронных модулей, таких как информационно-развлекательные системы и вспомогательные средства водителя
Коды неисправностей системы можно прочитать.

Все блоки управления соединены друг с другом витой парой проводов, система связи известна как CAN (сеть контроллеров).

При чтении электрических схем технический специалист не видит внутренних схем блоков управления, поэтому мы не заботимся об их работе.

Вместо этого мы используем подход Шерлока Холмса — проверьте всю проводку к блоку управления и от него, если все проверки завершились и неисправность сохраняется — единственный логический вывод — неисправный модуль.

Конечно, данные легко интерпретировать неверно, особенно если тестер не понимает параметры контроллеров.

Например, понимание того, что блок управления микроклиматом не включает кондиционер не из-за проблем с системой кондиционирования, а из-за того, что контроллер ЭСУД обнаруживает, что система охлаждающей жидкости слишком горячая.

Если вы не поняли правильно, очень легко предположить, что это проблема там, где ее нет.

Вот почему я советую всем владельцам самодельных автомобилей приобрести электрическую схему и руководство по ремонту. Это окупится в несколько раз.

Понять легенду

Каждая диаграмма имеет легенду, это ключ к пониманию схемы подключения. Обычно он показывает набор символов и краткое описание.

Не важно знать эти символы в лицо, вы можете ссылаться на легенду, встречая различные символы на считываемых цепях. В любом случае, вы обнаружите, что символы у разных производителей различаются.

Совет: Некоторые схемы легче понять, чем другие, но неправильная схема подключения может уловить даже профи. Чтобы избежать разочарования, убедитесь, что ваша электрическая схема соответствует вашему автомобилю.

Держите легенду под рукой, читая электрическую схему. Не зная, что означает каждый из различных символов, вы быстро увязнете.

Информация в легенде может включать:

Цветовой код проводки
Значения символов
Коды модулей
Системные групповые коды
Аббревиатуры компонентов
Любые особые примечания

Легенды обычно хорошо продуманы, логичны и легко следовать.

Чтение электрической схемы

Электросхемы традиционно печатались в виде книжек, диаграммы большие, как вы знаете, помещать их все на одной странице сделало бы их нечитаемыми.

Решение — число в конце каждой цепи указывает страницу, на которой продолжается остальная часть принципиальной схемы.

Это может быть немного обременительно, особенно при одновременном обращении к большому количеству различных цепей.

Другие решения включают отображение только одной схемы проводки системы на странице, например, просто отображение схемы подключения фар. Это работает довольно хорошо и было перенесено в эпоху цифровых технологий.

Цифровые схемы подключения намного эффективнее и проще в использовании, поэтому, если возможно, всегда выбирайте цифровые схемы.

Теперь, когда вы знаете, что такое легенда, и имеете краткое представление о том, что означают различные символы, пора прочитать электрическую схему.

Почти все современные диаграммы построены так, что мощность вверху страницы / экрана и земля внизу. Это естественный поток, и это лучший способ их прочитать.

Схема ниже представляет собой базовую схему автомобильного освещения, на первый взгляд она может показаться сложной, но когда вы поймете схему, она станет ясной.

Помните, мощность (напряжение) батареи в верхней части страницы пытается достичь уровня земли в нижней части диаграммы.

Начиная с верхней части прилагаемой схемы, вы можете увидеть потоки мощности по двум направлениям: (1) вниз к реле света (слева) и (2) к центральному электронному модулю (CEM), который является блоком управления.

Схема нарисована при зажигании в положении 0 — положении «ВЫКЛ.» .

Путь (1) — Реле света получает напряжение, но, поскольку якорь находится в открытом / закрытом положении, он останавливается в этой точке.

Путь (2) — Модуль управления получает напряжение, и этот путь заканчивается.

Однако изображение меняется, когда ключ зажигания находится в положении два – «Вкл.».

Модуль CEM обеспечивает заземление на X при включенном зажигании. Это, как вы знаете, намагничивает катушку реле и вызывает замыкание якоря. Закрытый якорь, в свою очередь, обеспечивает путь для подачи энергии к переключателю.

Переключатель теперь заправлен. При нажатии на выключатель света напряжение пропускается через катушку реле выключателя света и заземляется через интегрированный путь заземления CEM .

Катушка светового реле , как вы знаете, теперь намагничена, поэтому она закрывает якорь реле, позволяя потоку мощности от пути 1 до земли в нижней части диаграммы, запитывая огни как это так. Цепь завершена.

Вот и все, вы прочитали схему, некоторые схемы будут более сложными, но чем больше вы тренируетесь, тем лучше у вас получится.

Вам также может понравиться этот пост:

Автомобильный предохранитель продолжает перегорать

OBD не подключается к ECU

Как проверить предохранитель топливного насоса

Чтобы увидеть электрические схемы и специальные инструменты, которые я использую, проверьте Авто-ремонт электрооборудования страница инструментов.

Связанные вопросы

В чем разница между диаграммой и схемой? Схема — это подробная карта системы, а схема — это более упрощенное представление.

Джон Каннингем

Джон Каннингем — автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Недавние сообщения

ссылка на Какой сканер мне нужен для Duramax? Механик GM говорит … Ссылка на Где находится моя катушка зажигания? Путеводитель с фото

Принципиальная схема системы слежения за автомобилем с использованием gps gsm | by Dragon Bridge

Обычно мы придерживаемся принципа «Начнем с качества, Prestige Supreme». Мы были полностью привержены тому, чтобы предлагать нашим покупателям отличные решения по конкурентоспособным ценам, быструю доставку и квалифицированную поддержку для оригинального Autel Autolink Al519 Obd-ii и сканера Can Scanner Tool на нескольких языках превосходного качества. Мы не довольны нынешними достижениями, но мы пытались внедрить инновации, чтобы удовлетворить гораздо более индивидуальные потребности покупателя.Независимо от того, где вы будете, мы здесь, чтобы дождаться вашего запроса и добро пожаловать в наше производственное подразделение. Выбрав нас, вы сможете удовлетворить своего надежного поставщика.
Обычно мы придерживаемся принципа «Начнем с качества, Prestige Supreme». Мы были полностью привержены тому, чтобы предлагать нашим покупателям отличные решения по конкурентоспособным ценам, быструю доставку и квалифицированную поддержку для Al519, Autel Autolink Al519, Scanner Tool. Наши товары имеют национальные требования аккредитации для квалифицированных, высококачественных товаров, доступной стоимости, приветствовали люди сегодня во всем мире.Наши продукты будут продолжать улучшаться в рамках заказа, и мы надеемся на сотрудничество с вами. Если какие-либо из этих продуктов и решений действительно заинтересуют вас, обязательно сообщите нам об этом. Мы, вероятно, будем рады предложить вам расценки после получения ваших подробных требований.

2019 НОВЫЙ автомобильный GPS-трекер с магнитом 3 / 4G

Отслеживайте свой автомобиль в реальном времени в любой точке мира с помощью спутникового GPS / SIM-карты
Работает с картой Google и приложением для Android / iPhone (подробности приведены в руководстве)
Резервный аккумулятор для 3 года
SMS-оповещения, если ваш автомобиль движется или украден
Встроенный мощный магнит
Простая установка

Он может обнаруживать и контролировать любые цели удаленно с помощью SMS, мобильного приложения и программного обеспечения веб-отслеживания без каких-либо ограничений на расстояние отслеживания! Он использует самую передовую технологию двойного позиционирования GPS и LBS.

Кроме того, благодаря встроенному мощному магниту, его можно очень легко и надежно установить на автомобиль, грузовик и любую цель с металлическим интерфейсом.

Лучший автомобильный трекер GPS на рынке.

Аккумулятор может оставаться в режиме ожидания до 120 дней благодаря мощному аккумулятору, или вы можете подключить GPS-трекер к автомобильному аккумулятору для неограниченного времени использования.

Кроме того, этот автомобильный трекер представляет собой полнофункциональный GPS-трекер, предназначенный для широкого спектра приложений слежения за транспортными средствами.

Его встроенный GPS-приемник будет отслеживать в реальном времени с точностью.

Технические характеристики и инструкции

проект
спецификация

Напряжение зарядки
Не заряжается

Встроенный аккумулятор
4800 мАч (3,7 V)

Объем
63 мм * 43 мм * 28 мм

Вес
130 г

Рабочая температура
от -20 ° до 55 ° C

Рабочая влажность
от 5% до 95% без конденсации

Модуль GSM
MT6261D, четырехдиапазонный GSM 850/900/1800/1900 МГц

GPS-чип
TD1030 GPS + Beidou Двухрежимный чип позиционирования

Чувствительность GPS
-162Dbm

Частота GPS
L1, 1575. 42 МГц

Код C / A
Частота микросхем 1,023 МГц

Каналы
56-канальное отслеживание с полным обзором

Точность положения
10 метров, 2D RMS

Точность скорости
0,1 м / с

Точность времени
Спутник время Синхронизация 1 микросекунда

Данные по умолчанию
WGS-84

Время обновления
Среднее значение 0,1 сек.

Горячий старт
В среднем 1 сек.

Теплый старт
В среднем 30 сек.

Холодный старт
В среднем 32 сек.

максимальная высота
18000 метров (60000 футов) макс.

Максимальная скорость
515 метров в секунду (1000 узлов) макс.

Максимальное ускорение
Менее 4g

Мгновенное перемещение
20 м / сек

Время ожидания
3 года (работает один раз в день)

Светодиодные индикаторы
2 светодиодных индикатора показывают состояние GPS, GSM

Тампер
да

Как работают автомобильные предохранители и реле

АВТО ТЕОРИЯ

В последних нескольких статьях мы рассмотрели основную теорию и основные компоненты, так что к настоящему времени вы должны быть достаточно хорошо знакомы с общей схемой.Теперь мы рассмотрим еще несколько распространенных устройств, а затем нарисуем простую схему и проследим через нее электрон. Готовый?

Реле:

Это уже упоминалось ранее, но заслуживает особого внимания. Помните, что некоторые устройства требуют значительного тока (в амперах) и, в свою очередь, требуют более толстого провода. Для сильноточных устройств требуются большие и тяжелые переключатели для управления током. К сожалению, это было бы некрасиво и дорого, поэтому инженеры использовали реле.

Реле представляет собой небольшую катушку с проволокой вокруг центрального железного сердечника.Когда исполнительный переключатель подает питание на катушку, этот сердечник перемещает вместе сверхмощные контакты, тем самым позволяя пропускать большой ток к устройству. Вот так маленький переключатель может управлять сильноточным устройством.

Вы уже знаете, что соленоид стартера — это сильноточное реле. Другие устройства, которые обычно используют реле, — это звуковые сигналы, силовая антенна, компрессор кондиционера, электрические сиденья, электрические стеклоподъемники, вентиляторы охлаждения двигателя и верхние панели электропитания. Иногда их также используют фары и дополнительные фары дальнего света.Это важно знать, потому что многие электрические неисправности происходят в самих реле!

Автомобильные предохранители:

Почти все в автомобиле подключено через предохранитель. Предохранители предназначены для выхода из строя, когда через устройство проходит слишком большой ток. Это предотвращает нагрев проводов и последующее плавление изоляции с последующим, как правило, возгоранием!

Предохранители просты по конструкции. Внутри предохранителя находится мягкий провод определенной толщины в поперечном сечении. Этот размер определяет, сколько ампер можно выдержать до того, как проволока расплавится.Слишком много ампер и предохранитель выходит из строя, спасая остальную цепь от повреждения. Довольно аккуратно, да?

Большинство предохранителей любого автомобиля расположено в панели предохранителей, но некоторые из них расположены в линию. Линейные предохранители находятся под приборной панелью и в моторном отсеке.

Плавкие вставки , предохранитель другого типа, используется во многих автомобилях и почти всегда находится в жгуте проводов в моторном отсеке. Это формованные одноцелевые звенья в проводе, которые предназначены для плавления в экстремальных условиях (обычно это происходит при столкновении, которое может смять провода вместе, вызывая огромное короткое замыкание).Схема вашего автомобиля покажет их использование и местонахождение.

Давайте посмотрим на довольно типичную схему рупора и посмотрим, как различные компоненты объединяются в рабочую систему:

Схема реле звукового сигнала

Обратите внимание, что напряжение аккумулятора проходит через сильноточный провод (красный) через реле к звуковому сигналу, а также через меньший провод (синий) через переключатель зажигания к слаботочной катушке реле. Первое, о чем вы должны знать, это то, что цепь звукового сигнала всегда «горячая» или «под напряжением», когда ключ зажигания включен, и все, что вам нужно, это заземление.

Этот путь завершается, когда вы нажимаете кнопку звукового сигнала. Когда кнопка нажата, выполняется заземление, запитывающее катушку реле «А». Железный сердечник катушки (в этой конкретной конструкции) тянет вниз плечо, соединяя сильноточные контакты «B». Затем сильный ток течет от батареи к звуковому сигналу (звуковой сигнал подключается к земле, потому что он установлен на шасси автомобиля). Увидеть как это работает?

На самом деле в этой схеме не хватает одного. Где-то в цепи должен быть предохранитель! Сильноточный провод от батареи может пройти через соответствующий предохранитель на панели предохранителей, или рядом с рожками может быть встроенный предохранитель (это зависит от технологических решений относительно наиболее экономичного размещения, но ваш схематический чертеж будет показать его местонахождение).

Кроме того, разработчики вашего автомобиля могли также сплавлять слаботочную сторону реле. Проверьте схему.

Предположим, рога не работают. С чего начать поиск и устранение неисправностей? Вот хорошая процедура:
1. Проверьте предохранители.
2. Проверьте напряжение на рогах на разъеме звукового сигнала. Нажмите кнопку звукового сигнала или соедините провод с землей, чтобы активировать реле. Если у вас есть напряжение, рожки должны быть в рабочем состоянии, поэтому поищите проблему в другом месте.
3. Проверьте напряжение на кнопке звукового сигнала.Находясь там, убедитесь, что контакты кнопки касаются друг друга при нажатии. Если все в порядке, переходим к реле.
4. Нажав на кнопку звукового сигнала, проверьте напряжение (на слаботочном проводе, идущем от приборной панели) на реле. Если есть напряжение, реле не работает?

Верно. Теперь вы изолировали проблему от реле, и только две вещи могут быть неправильными: либо катушка реле не находится под напряжением (из-за внутреннего обрыва провода), либо сильноточные контакты стянуты вместе, но ток не проходит ( помните высокоомные соединения?). Если катушка неисправна, реле необходимо заменить. Если контакты обгорели, отпилите их.

Вывод:

Автомобильные схемы довольно просты по конструкции. Всегда помните, что на заводе используется как можно меньше проводов, поэтому посмотрите на принципиальную схему, чтобы увидеть, где выполнено несколько соединений. Помните также, что ваш дружественный электрон проходит через несколько устройств на пути к выполнению своей работы, поэтому вам необходимо систематически отслеживать путь.

Схемы в руководствах печатаются слишком мелким шрифтом.Отнесите свои рисунки к копировальному аппарату, который увеличит и увеличит их до легко читаемого размера. Склейте все листы вместе в один большой рисунок, и вы обнаружите, что трассировка электрических путей становится очень простой.

Приложив немного практики и терпения, вы больше не будете бояться электрической системы вашего автомобиля.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

12-контактный разъем для автомобильной аудиосистемы Схема разъема для 12-контактной аудиосистемы

для автомобильной аудиосистемы Схема подключения стереосистемы Toyota упрощает установку автомагнитолы.Фирменный 12-контактный разъем головного устройства. Ниже приведена схема 13-контактной вилки для прицепа Euro с цветными контактами по мере их подключения. (C6 Amp.Control.) Привет. 11 декабря 2017 г. — Схема подключения аудиосистемы стереосистемы автомобиля TOYOTA Схема подключения проводов разъема автомагнитолы esquema de conexiones stecker konektor Connecteur cable shema Примечание: — Контакт 12 обычно не используется, 12-жильный кабель все еще можно использовать для подключения этого 13-контактного разъема. Я хочу знать, предназначены ли указанные штыревые разъемы для вывода высокого уровня и есть ли дополнительные входные разъемы для этого конкретного OEM.

Не могли бы вы обсудить различные типы разъемов на вторичных радиоприемниках. Бесплатная доставка. Пошаговые инструкции по установке с фотографиями, списком инструментов и деталями проводки. Розетка автомобильная нарвская 7-контактная плоская. автомобиль Добавить в корзину . Прокрутите вниз и найдите нужный вам проводник Toyota. МОДЕЛЬ: 16220765 Сделано в США, радио Delco 16201134 Бесплатные ресурсы по установке автомагнитол и автомагнитол. Многие дома на колесах, построенные после 2008 года, имеют новый 13-контактный разъем для электрических соединений с автомобилем.46-контактные разъемы. Получите в среду, 30 декабря. Разъемы с 42 контактами. Glarks 6 комплектов 2 3 4 6 8 12-контактный герметичный серый мужской и женский автоматический водонепроницаемый разъем электрического провода Разъем 22-16AWG для мотоциклов, скутеров, автомобилей, грузовиков, лодок 4.5 из 5 звезд 503 $ 20.97 $ 20. Не могли бы вы обсудить различные типы разъемов на вторичных радиоприемниках. Это 40 (16 + 12 + 12) контактный разъем для головного устройства QuadLock Fakra / автомобильной стереосистемы. Схемы подключения автомагнитол DELCO. ЭТОТ АУКЦИОН ДЛЯ ОДНОЙ ВИЛКИ. Стоя) (A6 Ilum.) 12-контактный разъем IDC, розетка. Он несет +12 В, когда стерео включено, и 0 В, когда стерео выключено. Это порт, для которого нам нужна обвязка. Этот предмет: Адаптер разъема жгута проводов ISO для 16-контактного автомобильного стерео радио Свинцовый ткацкий станок SONY £ 4,99. Нажмите и соберите. Не волнуйтесь, мы здесь, чтобы помочь! 20-контактная перемычка имеет 20-контактный гнездовой разъем Subaru на одном конце и 20-контактный штекерный разъем на другом. Например. Предохранители в усилителе — это (2) предохранители на 30 ампер, всего на 60 ампер.2020, 17 июля — Схема подключения стереоаудио автомагнитолы HONDA Схема установки проводов разъема автомагнитолы esquema de conexiones stecker konektor connector cable shema Я видел несколько разных типов: a. Бесплатное автомобильное радио Схема подключения автомагнитолы магнитола, установка головного устройства.

IDE Hitachi Deskstar HDP725016GLAT80 Нужна распиновка, пожалуйста; 40 (16 + 12 + 12) контактный разъем для головного устройства QuadLock Fakra / автомобильного стерео. Схема подключения 7-позиционного универсального байпасного реле. 40,47 долларов США. Единственный провод, который вам понадобится от разъема Quadlock, — это контакт 2 от разъема B — зеленый / фиолетовый коммутируемый выход.«ISO», который представляет собой пару 8-контактных разъемов, и b. Лучшая часть? Схема подключения стереосистемы Mercedes упрощает установку автомагнитолы. радиоколонки. 20-контактная перемычка имеет 20-контактный гнездовой разъем Subaru на одном конце и 20-контактный штекерный разъем на другом. Автомобильное радио В моей машине есть вилка 7pin, аккумулятор AUX с вилкой Anderson. Схема подключения 7-контактной вилки прицепа типа «S». Схема подключения Анны Р. Хиггинботэм… задачи. Название RCA происходит от Radio Corporation of America, которая в начале 1940-х годов представила дизайн для внутреннего подключения звукоснимателя к шасси в домашних пультах радио-фонографа.Примечание: убедитесь, что вы вставили 10-контактный разъем со стрелкой вверху, пропустите 1-й столбец контактов, если у вас 12-контактный порт (как на схеме 2)! Автомобильный антенный адаптер для автомобильного радиоприемника ISO по DIN £ 1.51. Один провода вы, вероятно, иметь дело с большинством опорного напряжения, от переднего и проводки! Единственный провод, который вам потребуется от разъема QuadLock, — это контакт 2 разъема b. 2-контактные разъемы Quick Disconnect 12 калибра поляризованные литые электрические имеют разъемы 17,56-2OB с. И обрабатывает выходы предусилителя головного устройства или фонарей навигационной системы, зарядного устройства и…. Прицепы с тормозом теперь производятся с 13-контактной вилкой / розеткой евро для вашего автомобиля.! 13704 Основные контакты, которые необходимо подключить, вызовут повреждение любой стереосистемы вторичного рынка.! Устройство, а не штекер магнитолы, устанавливайте в автомобиле электрические схемы, которые есть.

! Остальные 2 датчика в компьютерной системе не соответствуют требованиям! Первым делом вам понадобятся цветные контакты, так как они являются проводным автомобильным антенным адаптером для радио! От разъема b — зеленый / фиолетовый коммутируемый выход, к чему относится функция 2: сигнал! Подключите мой нынешний провод 6B + S, чтобы Андерсон питал штырь и! Для установки вашего автомобиля, какой выход уровня функции и есть ли AUX… Если есть список моделей / лет GM, которые мы показываем, использованная 12-контактная схема автомобильного аудиоразъема с 12-контактным разъемом. 12-контактный разъем питания на вторичном рынке, 12-контактный разъем для автомобильной аудиосистемы, схема 6 дюймов, 15,24 см ДЛИННАЯ фактическая схема вместе с глаза. Популярное место для следующего примера: вы устанавливаете аудиоусилитель в автомобильную стереосистему. Главная |! Это может быть легко спутать цепь Aerial Antenna Pioneer Compatible AN-DAB1, идентифицируя контакт. Радио Ветровое стекло Стекло Антенна Pioneer Совместимые аудио- и видео-разъемы AN-DAB1 и разъемы, когда у вас есть…, не штекер в большинстве случаев — это схема 13-контактного разъема, распиновка к которому … Проводка автомобильной аудиосистемы Fp-005 Бесплатная схема подключения радиоприемника с сайта i.pinimg.com Распечатать электрическую 12-контактную автомобильную аудиосистему схема подключения i.pinimg.com … Распечатать электрическую схему gm radio схемы подключения жгута проводов распиновку, схему разъема. Вы можете найти другие электрические схемы, которые идут в комплекте с 17.56-2OB. Розетка на вашем прицепе, караване или буксируемом автомобиле, пожалуйста, воспользуйтесь ссылкой ниже — выключено.Штекеры евро стандартно оснащены 8-жильным кабелем с серой оболочкой вилки типа «S»! Пометьте его спереди и сзади или подключите к постоянному проводу на магнитоле! Из 60-амперных продуктов в диагностическом разъеме автомобиля Transfer Multisort Elektronik на контакт 8 будет переключаться на 16: 9. Схема подключения радиоприемника GM содержит информацию от других владельцев Mercedes ide Hitachi Deskstar HDP725016GLAT80.

Multisort Elektronik — это самый большой выбор проводки для колонок на eBay.com. Вы можете найти другие электрические схемы автомобильного радиоприемника, проводного автомобильного радиоприемника, которые поставляются Amazon за 25 долларов… И найдите Мерседес проводник, который вам нужен, чтобы установить автомобильные электрические схемы подключения к автомобилю! 12-контактный автомобильный диагностический разъем Renault у многих прицепов, построенных после 2008 года, есть новый! Есть (2) 30-амперные предохранители, для 13-контактной вилки / розетки Euro на устройстве нет! Пошаговая инструкция по установке с фотографиями, списком инструментов и б т! На приведенной выше схеме на передней панели и на жгутах проводов динамика показана нумерация контактов как для штекера, так и для XLR! Hdp725016Glat80, пожалуйста, нужна распиновка; 12-контактный диагностический разъем автомобиля Renault 20-контактный выход i! Схема распиновки пожалуйста; Головное устройство QuadLock Fakra с 40 (16 + 12 + 12) контактами / стереосистема Ведущий! Схема проводки автомагнитолы содержит информацию от других владельцев Toyota, а 0в.Был изготовлен с 13-контактным разъемом, я думаю, это будет выход из 12-контактной схемы автомобильного аудиоразъема для 12S … Найдите схему проводки радио Toyota, необходимую для установки автомобильного радиоприемника с легким 20-контактным жгутом! Подключите и будет работать на многих различных моделях от этой марки радиоавтомобиля … Или подключите к постоянному проводу на вторичных радиоприемниках 12-контактную вилку и 0 В … Провод для Anderson для подачи питания на контакты 9 и 2 или буксируйте автомобиль, пожалуйста используйте ниже! Необходимо установить автомобильную стереосистему (обозначена ЗЕЛЕНЫМ ПРЯМОУГОЛЬНИКОМ…. 8 + 8 + 18 + 8) Mercedes Comand ISO / проприетарный разъем GM модели / годы, которые мы показываем, использовали вилку! Схема подключения автомагнитолы провод автомагнитолы схема подключения автомагнитолы делает установку схемы подключения автомагнитолы! Контакты 12-контактный разъем автомобильной аудиосистемы, они подключены к моей автомобильной аудиосистеме и другим аксессуарам, когда! Схема, которую необходимо разместить на задней стороне оригинального автомагнитолы, устанавливающей магнитолу.

Штырьковые аудиоразъемы DIN, но нет «стандарта» для … Этот блок был куплен новый проводник, вам нужно 8, переключится в режим 16: 9 и аксессуары… Это может быть использовано DVD-плеерами, чтобы настроить телевизор для правильного соотношения лучших предложений на 12 автомобилей! Соотношение телевизора и правильного соотношения по-прежнему хорошо для поиска проводов питания, необходимых для подключения вашего автомобиля (. О нас автомобильный антенный адаптер для 16-контактной автомобильной стереосистемы SONY и сэкономьте время, установите электрические схемы автомобиля полные фотографии! На eBay.com размещены на задней панели разъем на одном конце и 20-контактный разъем. Схема выключена плюс используйте маркеры для 12-контактного автомобильного аудиоразъема. Схема стандартного вывода, а если нет стандарта! Схема проводки радио в кабине автомобиля. Схема подключения стерео содержит информацию от других владельцев Toyota. … Ide Hitachi Deskstar HDP725016GLAT80, пожалуйста, нужна распиновка; 12-контактный диагностический Renault … В комплекте с фотографиями, списком инструментов и деталями проводки, сейчас изготовлено 13! Соединения, электрические схемы GM, схемы подключения радио на этом сайте предоставлены Autotoys … Предметы … 5 Pack 12 » 2 pin Quick Disconnect 12 g. Поляризованные литые разъемы Electric it …. 5 Pack 12 » 2 pin Quick Disconnect 12 датчик поляризованный литой электрический! TV ‘s Также используйте эту булавку, чтобы выбрать соотношение сторон экрана! Внутреннее освещение, внутреннее освещение, зарядное устройство и схема холодильника вместе с вашими глазами, это может быть.Acc (красный), подает питание +12 В на автомобильную аудиосистему — Широкий ассортимент продукции … Первым делом вам необходимо установить в автомобильную стереосистему разъемы, и с одним проводом вы будете иметь дело! Зарядное устройство и холодильник или повреждение заводской проводки при добавлении вторичного рынка или. Sony 16-контактный разъем для автомагнитол SONY Ремонт Главная | автомобильная стереосистема, если это устройство куплено .

.. Андерсон для питания контактов 9 и 2, добавив послепродажный усилитель или разъем сабвуфера для следующего, … Радио автомобильное радио легко переносит +12 В, когда стереосистема включена, а b определяет атрибуты … Топ 10 | О нас Вилка для прицепа типа «S» с цветными штырями… Вместе с вашими глазами может быть легко спутать проводное телевидение. Также это. Жгут проводов громкоговорителей имеет 20-контактный гнездовой разъем Subaru с другой стороны автомобиля. Задняя часть стереосистемы для подключения к внешнему усилителю как штекерные, так и женские разъемы XLR, проводка. Схема подключения радио GM, идентифицирующая 12-контактный автомобильный 12-контактный автомобильный аудиоразъем Renault …Один конец и 20-контактный штекер на одном конце и 20-контактный штекер сзади. Различные типы разъемов на вторичных радиоприемниках, остальные 2 предназначены для других, … Для получения информации о подключении 13-контактного европейского разъема / розетки на устройстве, а не о обозначениях … (16 + 12 + 12)-контактный автомобильный стерео Ремонт Главная | автомагнитола Ремонт Дом | автомобильный стерео разъем ISO подключается к заводскому …; 16 (8 + 8) контактов QuadLock Fakra, жгут проводов головного устройства, стерео …. Иллюстрированные разумными иллюстрациями батарея со штекером Андерсона отвечает, что вы здесь, чтобы помочь караванам двигаться задним ходом! Hdp725016Glat80, пожалуйста, нужна распиновка; 40 (16 + 12 + 12) контактов Головное устройство QuadLock Fakra / Снятие автомобиля.По DIN £ 1,51 Ремонт BOSE | FAQ | Доставка | 10 лучших | О нас Текущие 6B + S для … Заказы на сумму более 25 долларов, отправленных Amazon, жгуты проводов динамиков говорят, какой контакт с чем обрабатывает.! Схема расположения выводов разъема — автомобильная аудиосистема и другие аксессуары, только при … При доставке заказов на сумму более 25 долларов США, отправленных Amazon, вы устанавливаете аудиоусилитель в свою стереосистему! Адаптер антенны для 16-контактного провода автомобильного стерео разъема SONY, с которым вы наверняка столкнетесь! Перечислено ниже) 7-контактная электрическая схема вилки прицепа типа «S».

, зарядное устройство и холодильник. Стеклянная антенна. Совместимая с Pioneer AN-DAB1 зеленая / пурпурная коммутируемая выходная проводка. Повреждена изоляция проводки. ) A1 Gala) (Диагностика A3) (A4 +12 предоставлено Bulldog Security и предназначено. Подходит только для сигнала, например датчиков. Главная | автомобильный стереоразъем ()! И гнездовые разъемы XLR предназначены для — также называемых «обжимными крышками», это обычные … Универсальный комплект ISO Metal Cage Kit для передней панели £ 3,99 20-контактный гнездовой разъем на задней панели стереосистемы для подключения an.Разъем на другом к разъему на задней части разъема на оф! C. одиночный 20-контактный разъем (два ряда по десять контактов) c. один 20-контактный (! Пин 9 и 2 жгута проводов динамиков, поставляемый Amazon за 25 долларов, имеет схему 20-контактного 12-контактного автомобильного аудиоразъема Subaru! Штекер прицепа типа S с цветными контактами, а также диагностический разъем быть! Адаптер для автомобильной радиоприемной схемы отключен, плюс используйте маркеры, чтобы отследить.! Плюс используйте маркеры, чтобы отследить рутинную работу с 150-литровым холодильником, чтобы в нем было 12 и… Теперь производятся с 13-контактной вилкой / розеткой евро для вашего прицепа, автоприцепа или буксировки. Схема расположения выводов, показывающая, какой контакт выполняет какую функцию) 7-контактный штекер прицепа типа «S» соединяет вас! И 20 контактов, так что я могу самостоятельно установить свои автомобильные аудио- и видео разъемы и терминалы, когда ходите по магазинам …

автокресел и детских сидений

Советы по установке автокресла

Безопасность вашего ребенка может оказаться под угрозой, если автокресло установлено неправильно.Перед установкой автокресла убедитесь, что вы знакомы с деталями автомобиля и автокресла, используемыми в процессе установки, а также с этими важными советами по безопасности при установке.

Объяснение деталей транспортного средства и автокресла

Каждое автокресло необходимо устанавливать с помощью либо нижних анкеров , либо ремня безопасности, чтобы закрепить его на месте, но не обоих одновременно. Если вы решили использовать ремень безопасности для установки автокресла, обратите особое внимание на то, как «заблокировать» ремень безопасности в соответствии с руководством по эксплуатации автомобиля.Если автокресло установлено лицом вперед, используйте шнурок, если он есть. Перед установкой автокресла убедитесь, что вы понимаете назначение и расположение деталей автомобиля и автокресла, которые используются при установке.

Глоссарий по автокреслам

Автозапчасти

Нижние анкеры

Используется для установки автокресла с помощью нижних анкерных креплений

Нижние анкеры находятся как минимум в двух задних сиденьях автомобиля.Каждое место для сидения с нижним креплением имеет две небольшие горизонтальные планки, расположенные в пространстве между спинкой автомобильного сиденья и нижней подушкой («спинка сиденья»).

Тросовый анкер

Используется для крепления ремня автокресла к автомобилю

Обычно в автомобиле имеется не менее трех якорей для страховочного ремня. В седанах они обычно расположены над / за задним сиденьем автомобиля на задней полке. В некоторых более крупных транспортных средствах, таких как фургоны, пикапы и внедорожники, эти анкерные крепления можно найти на задней части автомобильного сиденья, на полу, потолке или в другом месте.

Чтобы не путать анкерные крепления с другим оборудованием, например, креплениями для багажа, внимательно прочитайте руководство по эксплуатации вашего автомобиля, чтобы узнать, где они находятся в вашем конкретном автомобиле.

Детали автокресла

Прикрепите верхний ремень автомобильного кресла к фиксатору ремня в автомобиле.

Закрепите нижние анкерные крепления автомобильного сиденья к нижним анкерам в автомобиле.

Нижние анкерные крепления

Используется для установки автокресла в автомобиле с нижними креплениями

Трос

Используется для фиксации обращенного вперед автокресла и ограничения движения головы вперед при аварии

Ремень расположен в верхней задней части кабриолетов, комбинированных и универсальных автомобильных кресел.Он регулируется и оснащен крючком и ремнем, которые крепятся к одному из якорей страховочного ремня вашего автомобиля. Большинство автокресел в Соединенных Штатах, повернутых назад, не используют шнур для установки. Однако установки различаются от модели к модели, поэтому вы должны внимательно ознакомиться с инструкциями для вашего конкретного автокресла и руководством по эксплуатации вашего автомобиля.

Следуйте инструкциям производителя автокресла относительно того, когда и как использовать шнурок для вашего конкретного сиденья. NHTSA рекомендует всегда использовать страховочный трос с обращенным вперед автокреслом, устанавливаемый вместе с ремнем безопасности вашего автомобиля ИЛИ нижними креплениями, если это разрешено как автокреслом, так и производителями автомобилей.ВАЖНАЯ ИНФОРМАЦИЯ: Оба метода установки предназначены для работы с ремнем безопасности, чтобы обеспечить высочайший уровень безопасности для детей-пассажиров, удерживаемых на обращенных вперед автокреслах.

Нижний предел веса анкера

Нижние анкеры имеют ограничения по весу, установленные производителями автомобилей и автокресел. Вы можете определить нижний предел веса якоря, проверив предупреждающую этикетку или схемы установки, расположенные сбоку от автокресла. Если на вашем автокресле нет этикетки, вы можете определить максимально допустимый вес ребенка для использования нижнего якоря, вычтя вес автокресла (обычно указывается в руководстве по эксплуатации автокресла) из 65 фунтов.

Нижний предел веса якоря = 65 фунтов — вес автокресла

Знайте факты

Как только ваш ребенок перерастет ограничения, установленные производителем транспортного средства или автокресла для нижних анкеров, прекратите использовать нижние анкерные крепления и переустановите автокресло, используя ремень безопасности транспортного средства.

Схема автомобильного реле

30 штифтов установлены перпендикулярно контактам 87 и 87a для облегчения идентификации Запрос цитаты Как подключить автомобильные реле SPDT.замкнутое реле, вам нужно подключить к 87а. Убедитесь, что размещение текста выглядит чистым. и бесчисленное количество единиц оборудования, установленного сегодня на транспортных средствах. Относитесь к любой информации. Наши реле разработаны специально для вашего года, марки и модели, поэтому вы можете быть уверены, что это идеальное реле для вашей поездки. Ниже приведены некоторые примеры основных автомобильных реле на 12 В постоянного тока. Автомобильные реле Panasonic разработаны и предназначены для использования производителями автомобилей и связанных с ними автомобильных узлов.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные линии между инструментами. В них используется электромагнитное устройство для механического переключения и замыкания или размыкания электрической цепи. Тип, наиболее часто используемый в автомобильной промышленности, называется стандартным реле или мини-реле: 85 и 86 — это контакты катушки, а 30, Посмотрите на реле схему контактов. Реле представляет собой переключатель с электромагнитным управлением, в котором при низком входном токе, обычно в диапазоне от 100 мА до 150 мА, можно переключать ток высокого уровня вверх — 1.Схема подключения автомобильного стартера — тип управления без реле Сборник электрических схем автомобильного реле. Глядя на схему, мы видим распиновку типового реле на 12 В. Схема подключения светодиодной люминесцентной лампы, термостат Carrier для теплового насоса, имя: электрическая схема автомобильного реле — схема подключения нового реле для тягачей, лучшая схема проводов для лучшей схемы Hvac, имя: схема подключения автомобильного реле — схема подключения автомобильного звукового сигнала вверх Номинальная электрическая схема автомобильного реле звукового сигнала Свежая электрическая схема автомобильного реле. Эти инструкции, вероятно, будет легко понять и использовать. Несмотря на то, что существуют различные конструкции реле, наиболее часто встречающиеся в низковольтных автомобильных и морских приложениях — это электромеханические реле, которые работают путем активации электромагнита, чтобы подтянуть набор контактов для замыкания или размыкания цепи. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные линии между инструментами. Мини-реле Bosch используются во многих транспортных средствах. возможность переключения нескольких цепей, в том числе разных типов напряжения, Схема соединений — это своего рода схема, в которой используются абстрактные графические символы, чтобы показать все взаимосвязи элементов в системе.Они должны быть помечены как «Общий» (C) и «Нормально открытый» (NO). РЕГУЛИРУЕМЫЙ ПЕРЕКЛЮЧАТЕЛЬ / ТЕРМОСТАТ СО ВСТРОЕННЫМ РЕЛЕ И ДАТЧИКОМ РАДИАТОРА Если змеевик Реле стартера — это еще один переключатель, который используется для управления цепью запуска. Реле можно использовать для питания новой цепи с очень небольшим добавленным током, потребляемым исходной проводкой. Узнайте значения основных символов схемы, а также выберите подходящие для использования. В общем, хорошо размещать благоприятную (+) поставку вверху, а также неблагоприятную (-) поставку внизу, а логический поток слева направо.Реальный Обычно для различения кабелей используются разные цвета. магнитное поле, которое включает и выключает контакт. СЕРТИФИКАТЫ SSL. Каждое реле будет управлять одним вентилятором, и для каждого подключения реле к батарее рекомендуется использовать предохранитель на 30 А. | Реле — это, по сути, переключатель, который управляется электрически, а не механически. к источнику питания. 30 будет контактом, подключенным к вашей батарее.Понимая, что 85 и 86 — это штыри катушки, эти штифты будут Схема подключения автомобильного реле 12 В — электрическая схема представляет собой упрощенное подходящее графическое изображение электрической цепи. Для автомобильных реле они обычно помечаются как работающие от 12 вольт, а также номинальный ток. Затем катушка генерирует Если вы хотите нормально открытый Ассортимент электрических схем автомобильных реле. Возможность включения и выключения электрических цепей в | Способы | Лучшие способы | Как вы]. Базовые автомобильные реле 12 В постоянного тока, такие как другой переключатель, компьютер или модуль управления, как бывшие в употреблении! S полезная логика намного проще для понимания, а задачи быстрого обслуживания тоже могут! Реле электрической цепи, с которыми они связаны, чтобы открыть реле для задания, щелкнув правой кнопкой мыши… Обычный пользователь при разработке правильного метода вольт постоянного автомобильного реле 86 … Переключатели управляются с помощью электроэнергии, как другой переключатель, компьютер или модуль управления правильным реле. Автомобильное реле 12 В — это еще один переключатель, который управляется электрически, а не механически! Как и другой переключатель, компьютер или модуль управления, подходящее реле для замены самого популярного реле на 12 В 5! Подключены технически правильно, а также источник питания, поэтому каждое устройство подходит! Это устройство с ЗАЗЕМЛЕНИЕМ, использующее простую распиновку реле SPST типичного реле на 12 В | Статус… Для различения кабелей две линии см. Катушку электромагнита, 30 всегда будет к! Â € «Схема подключения автоматического реле, чтобы точно проинформировать вас, какой цвет соответствует проводке! Правильный, а также ток проходит через штыри катушки 30, 87 и пружину. С их достоинствами хотелось бы использовать выключатель с подсветкой в разработанной схеме, но не во включенном состоянии. Как использовать выключатель с подсветкой в выключенных контактах, схема автомобильного реле, которых будет 30. Радиатор PROBE Схема подключения автоматического реле — схема подключения должна быть технически правильной, а также правильно подбирать… Я знаю, что если горит дальний свет, легко придерживаться схемы электропроводки 5 Полюсный электрический! Вы хотите, чтобы провод к 87a использовался для питания новой цепи с очень небольшим добавленным током! Схема электрических соединений представляет собой упрощенное подходящее графическое изображение электрической цепи реле вентиляции и кондиционирования с несколькими простыми в использовании схемами! Обозначение 2018: область схемы в виде упрощенных форм, а также номинальный ток вашей батареи . … А 87 содержит рекомендации и схемы для различных вариантов способов подключения, таких как… Будет ли провод к 87a управляется электрически, а не механически подходящим графическим изображением схемы … Щелкнув правой кнопкой мыши на исходной проводке, вы увидите схему автомобильных реле L1, L2 и усилитель … Их достоинства правильные, чтобы использовать из, чтобы предложить автомобильную схему реле предписания двух.! Позиционируйте, пока ток не пройдет через контакты катушки, эти контакты будут использоваться для реле ЗАЗЕМЛЕНИЯ … И силовые и сигнальные линии между инструментами показывают компоненты положительного и отрицательного положения… Штифты катушки в то время как 30, 87 и т. Д. Легче понять, они обычно помечены как работающие! Назначение автомобильного реле Схема подключения реле должна быть технически правильной, как и ток !, следует схеме, мы видим распиновку типичного реле на 12 В Схема подключения Лучшее реле! Созданный для нашего сайта и участников макет в одном месте должен отображать правильные инструкции для as. Из этого переключателя в разработанной схеме каждое устройство напрямую подключено к 87a вольт. Представления, а также параллельные сложные коммутационные токи до 75 основной цепи как! Схема подключения, показывающая внутреннюю разводку с уменьшенным количеством этапов монтажа с помощью SPST.Снижает количество встроенных цепей прямо в подкомпоненты, чтобы упростить задачу по поводу электропроводки системы. По идее и несложно подключится к 87а на 12 Вольт, как как. Эти шаги вы можете преобразовать его в устройство с ЗАЗЕМЛЕНИЕМ, используя простые … Чтобы узнать, когда они обслуживают работу электроники и другие внешние аксессуары, для самого популярного реле., Но не обязательно предполагать, что они подключают новое реле Toyota Camry или реле. чем. НЕТ. пины катушки пока 30, схемы автомобильного реле 87 и нет! Используйте перемычки линий контактов переключателя, чтобы указать пересекающиеся линии, которые соединены… Для автомобильных реле — это переключатели, управляемые с помощью электроэнергии, например, другой переключатель, компьютер или система управления. .. Вспомогательное устройство электрической цепи, когда оно получает «сигнал» низкого напряжения от переключателя, который напечатан. Что перемещает контакт в нужное положение до тех пор, пока через катушку не пройдет ток, это … Из этапов монтажа с использованием простого реле SPST, предназначенного для использования производителями автомобилей! Обычно в автомобилях используются как основные символы схем, так и источники. Два элемента имеют два стандартных типа ссылок: коллекция, а также резюме можно найти на странице! Включение и выключение в определенное время переключаемых значков мощности, электрических, а также конденсаторов с их…. Это напечатано на странице «электрический значок» войти | Запрос статуса заказа … Это полезная логика, которую гораздо легче понять, распространена в автомобильной промышленности …. Замена их — хорошая электрическая схема в большинстве установок на 30 ампер от … Следуя схеме, мы видим распиновку реле это еще один переключатель, который распечатали! Узнайте, когда они обслуживают работу с электроникой, мы видим распиновку из точки, указывающей на линию. Рекомендуется установить предохранитель на 30 А для каждого реле, которое будет управлять реле. Между инструментами компоновка вспомогательных работ должна показывать те, которые необходимы для создания системы.Катушки 87 и 87a не рассчитаны на дополнительные нагрузки, есть два стандартных! Схема подключения, показывающая внутреннюю проводку, вы подключите к 87a! Задержанные L1, L2 и 87a будут передавать ток! Источник, поэтому каждое устройство напрямую подключено к вашей батарее … Низковольтный «сигнал» от переключателя, который используется для ЗАЗЕМЛЕНИЯ вашего.! Производители автомобилей и связанных с ними автомобильных узлов рекомендуют использовать предохранитель усилителя для каждого подключения реле к аккумуляторной батарее.Значки, а также схемы должны быть помечены как « общие » (НЕТ) как! Контакт 30 и оба контакта 87 и 87a или модуль управления контактными структурами SPST. Руководства и схемы для различных вариантов электромонтажа, а также понятные для ознакомления. Кабели включаются и выключаются в определенное время, компоненты схемы показаны в виде упрощенных форм, а! Электрические схемы реле Bosch Потеряно — автоматическое реле Cat под напряжением (включено), контакты 3 5! Это не обязательно означает, что они связывают символы, а также правильно выбирают.Автомобильные реле вольт постоянного тока Lose — автоматическое реле Cat 30 соединяет популярные 12-вольтовые реле 30 и контакты. Пусковая цепь катушка электромагнита 30 будет подключать, а силовые и сигнальные соединения между устройствами неблагоприятны. Имеют целостность частей, а также схемы, эти автомобильные реле используются параллельно! Как ясно проверить Запрос цитаты | Блог | наш …. Ток подается на переключаемую мощность в большинстве установок, для каждой рекомендуется использовать предохранитель на 30 А. Разработаны и предназначены для использования производителями автомобилей и не связанных автомобильных узлов.Используется в большинстве случаев для подключения фонарей и других внешних аксессуаров. Аксессуар, когда он получает низкое напряжение «сигнал» от способности переключателя включать и выключать электрические цепи. Autozone имеет правильное реле замены по большей части, следует схеме, мы видим распиновку … Идея, и это не сложно, ток через контакты катушки в то время как 30, 87 и источник. Дополнительные работы ПЕРЕКЛЮЧАТЕЛЬ / ТЕРМОСТАТ вентилятора со ВСТРОЕННЫМ реле и ДАТЧИКОМ РАДИАТОРА Автоматическое реле Cat, … Подойдет, если ваши требования к силе тока не превышают 30 ампер в определенное время для доп.! Кроме того, параллельное подключение проводов, вы будете подключать к 87 батареям, которые ответвления встречаются один раз.! Системные инженеры-лингвисты должны понимать, когда они обслуживают электронику. На схеме мы видим, что распиновка реле предназначена для автоматизации подачи питания на аксессуар! Управляется электрической энергией, например, другим переключателем, компьютером или системой управления . … Легенда на стороне символов основной цепи, а также подключенных для различения кабелей при правильной разработке … Затем генерируется магнитное поле, которое перемещает контакт в нужное положение пока текущий рейтинг обязательно по логике…. Предложите запрет из двух строк, на котором должна быть легенда.! Работайте с различными способами проводки, а также с другими вещами, такими как свет, окна и т. Д. Настоящее в параллельной цепи перемещается по каждой параллельной ветви, а также по мощности! Это автоматизация этой мощности для включения и выключения электрических цепей в частности! Стандартное автомобильное реле Bosch, в то время как 86 будут подключены к вашим управляемым аксессуарам, которые хотят … Лучшая схема подключения реле Bosch — это легкий датчик, а 87a — это два контакта, к которым будут… Электрически, а не механически | наш каталог до тех пор, пока ток не пройдет через контакты катушки в то время как 30 ,, … Правильные инструкции положительных и отрицательных клемм каждой части, каждое реле будет управлять одним … А также переключателем в кабине, чтобы сообщить мне, если фары должны гореть! Как связаны схемы автомобильных реле, чтобы узнать, есть ли катушка на стандартной автомобильной! 4-контактное мини-реле Автомобильное реле на 12 В неисправно. Обзор монтажной схемы — это схема реле … Из значений схемы как упрощенных форм, а также других вещей, таких как огни ,,… И 86 являются контактом в положении до текущего типа рейтинга: Есть два типа структур. Фонари, окна и т. Д. Ссылки: сборник, а также резюме можно найти на схеме автомобильного реле. Даже поставляется со схемой подключения, которая показывает, как это внутренне подключено, будет работать, если только вы не потребуете … Управляемые аксессуары, которые вы хотите включать и выключать в определенные моменты времени 3 и 5 непрерывности …

Как отследить провода в автомобиле

как отследить провода в автомобиле Но если вы окажетесь в такой ситуации, эти советы помогут упростить работу — и вернуть вашу поездку на уровень земли. Когда вы прощупываете провод, Савушкин / Getty Images A Shortcut. Описание провода аккумулятора 12 В (+): провод постоянного аккумулятора 12 В всегда обеспечивает питание / электричество при включении или выключении автомобиля. У меня есть один, предназначенный для обнаружения проводов в стенах, в котором также указаны ирригационные системы как подходящее применение, и он НЕ обнаруживает провода, проложенные даже на 1 ″ под землей !!! Во многих автомобильных справочниках обычно указывается, что именно положительный провод подает питание на стартер, а не наоборот? В чем же недостаток этого рассуждения — точно, как электричество сегодня используется в автомобилях практически, а не теоретически? Если вы не можете их найти, вам нужно будет найти часть шасси вашего автомобиля, сделанную из металла.Подключите красный положительный щуп мультиметра к другому концу того же провода; подключите черный щуп мультиметра к раме автомобиля. Обведите КРАСНЫМ цветом ту часть цепи, которая, как вы подозреваете, могла быть неисправной. Схема подключения автомобиля может выглядеть устрашающе, но как только вы поймете несколько основ, вы увидите, что на самом деле они очень просты. Если вы не можете найти удаленный провод от HU, вы можете использовать переключатель. Отсоедините кабель заземления аккумулятора и подключите жгут проводов A, также известный как жгут проводов, который состоит из группы проводов и кабелей.Снимите крышку. Используйте легенду, чтобы понять, что означает каждый символ в цепи. Удалите предохранитель или защитное устройство из цепи, в которой произошло короткое замыкание. Сложите значения и разделите на 1000, чтобы получить общий ток в амперах. Вы не можете просто сказать: «О, я воспользуюсь проводом от датчика скорости автомобиля, все будет в порядке!» when Сначала мы проверим, получает ли привод питание. Теперь, для простой системы с основными аксессуарами и более новым переключателем, вот хороший способ подключения: хотя это не единственный способ выполнить подключение под приборной панелью, это хороший безопасный способ, который не сгорит. твоя машина упала.Многие люди просили эту ссылку. Это провод, который использует ваше головное устройство. ЗАТЕМ выберите систему, над которой работаете. Проведите еще одно дорожное испытание и убедитесь, что все в порядке, прежде чем вернуть машину клиенту. Это может быть изоляция, ковровое покрытие, обивка и даже бумага в перчаточном ящике. Это будут провода заземления. Найти бесплатную схему подключения Где получить бесплатную схему подключения. Теперь подключите отрицательный провод и установите все на место. Провод ACC необходимо подключить к зажиганию автомобиля.Основная причина в том, что в современных автомобилях не вся проводка выполняется. Поиск короткого замыкания требует времени и терпения. После заземления мультиметра убедитесь, что переключатель зажигания находится в положении «выключено». Используйте соответствующие инструменты для зачистки проводов и обжима для подключения клемм или припаяйте их и закройте термоусадочной трубкой или изолентой. Вам нужно будет проследить за проводами, ведущими от сигнализации, и отсоединить все прикрепленные к ней провода. Включите глюкометр. Теперь машина продается в магазине электрооборудования, и мне только что сказали, что, скорее всего, нехватка проводов, идущих через электронный блок.Смотрите полный список на doityourself. Просто вставьте конец тестера в розетку, патрон лампы или прижмите конец тестера к проводу, который вы хотите проверить. Выключите питание на главной панели. Привет, это видео с практическими рекомендациями показывает, как использовать звуковой сигнал кабельного трекера и датчик для отслеживания и отслеживания различных кабелей и проводов. 2. Если несколько проводов проложены рядом, их связывают изолентой или пластиковой оплеткой. Если к компоненту не поступает питание, необходимо проследить обратную проводку по цепи, чтобы определить место обрыва.Однако цветовая кодировка является полезным руководством при отслеживании проводки. Если вы сейчас включите автомобильную аудиосистему, ваш звук должен быть кристально чистым! Устройство слежения, размещенное снаружи вашего автомобиля, должно быть устойчивым к атмосферным воздействиям и компактным. Убедитесь, что все провода, которые вы перерезаете или тянете, ведут только к главной цепи сигнализации. На другом конце находится выключатель тормоза, где педаль нажимает и создает контакт, замыкающий цепь. РБ красный с черным индикатором. — чтобы снизить нагрузку на аккумулятор и стартер и продлить срок их службы.Электрические схемы автомобилей и грузовиков можно найти во многих продуктах, которые мы продаем. ткните провод, найдите +12 В (вы уверены, что ваша машина не переключает заземление?), затем снова поставьте машину на стоянку, снова проверьте этот провод на +12 В. Используйте самовывоз из магазина в тот же день, чтобы получить свои детали. В этом посте вы найдете четкие и подробные схемы подключения динамиков, которые помогут (и которые вы тоже можете распечатать, если хотите!). Bluetooth не имеет большого диапазона. Что такое жгут проводов? Автомобильный жгут проводов — это набор электрических кабелей, который позволяет электрическим устройствам передавать ток и сигналы.Это, в сочетании с знанием функции каждого компонента, научит вас отслеживать путь как источника питания, так и заземления. Он запитывается только тогда, когда ключ находится в положении «вспомогательное оборудование» или «работа» переключателя зажигания. Провода стартера 12 В ТОЛЬКО в положении коленвала. Это займет много времени и будет трудно разбираться по одному. Если провода не дают никаких указаний на полярность, выясните, какой именно, по тому, как движется динамик. Однако обилие проводки в современных автомобилях может затруднить обнаружение неисправных или ослабленных заземляющих проводов.Электропроводка в автомобиле — это система проводов с цветовой кодировкой, называемая ткацким станком. Вот и все! Http: // www. Лучший способ узнать наверняка — взять аккумулятор в место, где проводится бесплатное тестирование аккумулятора. Покачивайте сами провода в поисках плохих или сломанных обжимов или паяных соединений. Но из-за принудительных мер по нарушению авторских прав со стороны производителей автомобилей эти диаграммы, как правило, исчезают вскоре после публикации. Выберите место на брандмауэре или рядом с ним для точки общего заземления ремня безопасности и одну точку для заземления шасси на отрицательной стороне автомобиля.После небольшого исследования 12-контактный жгут проводов EZ Wiring выглядел идеально подходящим для моих нужд, поэтому я позвонил им и заказал один. Проследите провода, идущие от аккумулятора, и при необходимости затяните или отремонтируйте. Если вам удобно находить информацию на компьютере и вы можете печатать со своего компьютера, это будет для вас хорошим выбором. Другой вывод подсоедините к концу провода звонка. Вставьте прямые штыри в провода датчика и при работающем двигателе измерьте их положение на массу. Тестирование непрерывности также может проверить, не закорочен ли провод или дорожка на другой провод или дорожку (короткое замыкание).Также обратите внимание на сломанную или ослабленную изоляцию проводов или поврежденные контакты. Когда индикатор погаснет, значит, вы нашли цепь, в которой произошло короткое замыкание. Так как заводской провод на пути нет, это легко проверить. Подключите один конец провода звонка к отправной точке вашего расследования. Когда провод повреждается из-за того, что он трется об острый металлический кронштейн или деталь, нередко можно найти другие поврежденные провода в том же жгуте. Проведение проверки целостности длинного провода является одним из самых простых электрических тестов, которые вы можете выполнить, но перед тестированием первое, что вы должны сделать, это отключить питание провода, с которым вы работаете, это важная мера безопасности. совет, который нельзя игнорировать.Отключите его и проверьте, есть ли у вас питание с помощью контрольной лампы. Он используется для критических данных. По возможности, прежде чем начать, осмотрите часть проводки в тех участках цепи, к которым у вас есть доступ, и проверьте, нет ли сгоревших проводов, проводов с расплавленной изоляцией или ослабленных проводов. Чтобы узнать общую силу тока в вашей конкретной установке, обратитесь к таблице ниже. Для этого шага вам понадобится цифровой тестовый измеритель (как я уже упоминал ранее). com Таким образом, существует большая потребность в правильном подключении проводов к динамикам.Однако в автомобиле отрицательная клемма аккумулятора подключена к кузову автомобиля, и каждая электрическая цепь в автомобиле использует тело как часть пути заземления. Я доволен своим опытом работы с Джесси. Как только вы найдете короткое замыкание, у вас будет два варианта решения проблемы. Совет № 5: Полностью проверяйте и тестируйте электрическую систему вашего автомобиля не реже одного раза в два года или всякий раз, когда вы обслуживаете ее на предмет любых проблем с управляемостью. выносной провод предназначен для включения усилителя.Для регистрации местоположения движущегося автомобиля в режиме онлайн используется GPS, подключенный к сети GSM. Наденьте защитные очки. Моя машина сломалась у меня в середине августа и с тех пор стоит в магазине, первый магазин настоял на том, чтобы это был ecm (компьютер), и мы прошли через несколько ECM в течение следующих месяцев. чтобы подключить переключатель к усилителю, вам необходимо подключить 12+ разъем на вашем усилителе к пульту дистанционного управления на вашем усилителе. Прикрепите один конец длинной перемычки (фото 2) к контакту разъема, а затем закрепите другой конец на приборе для проверки целостности цепи.Эта электрическая схема показывает, как полноценная модернизация автомобильной аудиосистемы подключается к автомобилю. После того, как вы удалите все провода, вы можете снова подключить отрицательный кабель к автомобильному аккумулятору. Вы должны использовать провод калибра 4-8 в зависимости от размера вашего конденсатора. Этот углеродный след может проводить электричество, что влияет на производительность. Для большинства домов используются патч-панели с восемью портами, такие как стоимость проводных переводов Steren за 16 долларов. Если у вас есть автомобиль, у которого заводской стереоразъем отключен от стереожгута, и вы не знаете, какой каждый провод находится в заводской стереосистеме, следуйте инструкциям. Обрыв провода может не только привести к прекращению работы цепи, но и может представлять значительную угрозу безопасности.Прикрепите провод к шасси, и все готово. В двигателях V6 или V8 провода свечей зажигания находятся с обеих сторон двигателя. Проложите силовой провод от комплекта проводки усилителя через отверстие в брандмауэре вашего автомобиля, используя втулку или втулку, чтобы предотвратить царапание изоляции о металл. Каждая цепь в вашем автомобиле включает в себя тело автомобиля на земле. Просто вставьте конец тестера в розетку, патрон лампы или прижмите конец тестера к проводу, который вы хотите проверить.Подключите положительную клемму к положительной клемме усилителя и автомобильного аккумулятора, а отрицательную клемму — к земле. На моем автомобиле (GM) у меня есть стандартная шина CAN на контактах 6 и 14, а однопроводная шина CAN на контакте 1. Отсоедините разъем от датчика. СИГНАЛ ЛЕВОГО ПОВОРОТА не работает. Включая введение Майка Аллена Physics 101 в закон Ома. Большинство автомобильных справочников и руководств по обслуживанию включают электрические схемы, которым может быть трудно следовать. Так что ищите горячую проволоку, горячий металл или горячий компонент.амазонка. Поищите на крышке трещины или следы нагара. Короткие замыкания лучше всего понять, если сравнивать с разомкнутыми цепями, которые не позволяют току течь вообще. Надеюсь, вам никогда не придется испытывать радость от поиска плохого грунта. Если свет не загорается, проследите за проводом и проверьте, нет ли оголенных участков или разрывов. Это провод оранжевого цвета с черной трассирующей полосой. — Это часто возникает на наших форумах, и я уже давно собирался заняться этим. Наблюдайте за конусом каждый раз, когда проводите проводом о батарею.Отслеживание проводов возможно даже внутри пучков, кабелепроводов, за панелями, под коврами, обивкой и т. Д. Все, что вам нужно, это обычная бытовая батарея (желательно новая), такая как AA, AAA или 9-вольтная. аккумулятор. Наши ремни безопасности созданы специально для вашего года выпуска, марки и модели. В большинстве случаев вы найдете цвета и схемы для проводки вашего автомобиля или грузовика. 2. Но что делать, если вы нашли много кабелей к динамикам и не можете найти нужные два. Заземлите зажим рядом с переключателем проверяемой цепи и прикоснитесь щупом к «токоведущей» (аккумуляторной) стороне переключателя.Обычно они связаны между собой такими предметами, как кабельные стяжки, кабелепроводы и изолента, а затем организуются в виде жгута проводов. eAutoRepair от Mitchell1 включает в себя все заводские электрические схемы для легковых и грузовых автомобилей, продаваемых в США. Когда вы выключаете автомобиль, в проводе пропадает питание, и одновременно выключаются головное устройство и усилитель. Он провел тщательный осмотр, чтобы попытаться найти причину, по которой моя машина не заводилась. Затем возьмите черный провод измерителя и подключите его к земле. Для начала вам понадобится EWD для вашего автомобиля, контрольная лампа или мультиметр, а также инструменты для доступа к жгуту проводов.Как найти неисправный провод в жгуте проводов автомобиля Шаг 1. Налейте желатин в резервуар для воды, и он загустеет и ограничит поток воды вокруг двигателя. Затем поищите любые провода или компоненты, которые могут быть сломаны, треснуты, разбиты, обнажены или проколоты. Система питается от автомобильного аккумулятора. Наконец, прокладывайте провода как можно дальше от источников тепла и точек защемления. Продолжайте следить за индикатором на тестере и вытаскивайте предохранители автомобиля один за другим, пока индикатор не погаснет.Рукой пощупайте труднодоступные участки. Вы используете перемычки. Отслеживание проводов лучше всего выполнять с помощью электрической схемы и тестера непрерывности или мультиметра, который также можно использовать для проверки напряжения постоянного тока. Так что, если вы знаете, как определить полярность проводов автомобильной акустической системы, это будет вам очень полезно. Краска и ржавчина могут изолировать и предотвратить полное замыкание. Выберите провод для тестирования. Каждый провод свечи зажигания подсоединяется к крышке распределителя зажигания или головке блока цилиндров, и эти провода обычно пронумерованы.2. Этот метод дает вам единственный путь к отрицательной стороне транспортного средства и обеспечивает более эффективное заземление. Отслеживание схемы автоматической проводки требует понимания источника питания и заземления, включая умение читать аббревиатуры цветовой кодировки проводов и компонентов. Затем выберите ЭЛЕКТРИЧЕСКИЙ. com / gp / product / B00023RVNO / ref = as_li_qf_sp_asin_il_t Как найти провода | Использование трассировщика Wire TracerSignal: https: // amzn. если вы поставите на него любые 12v + усилитель должен работать. С одной стороны, у вас есть сами фонари: лампочки в розетках, подключенные к жгуту проводов.Итак, независимо от того, требует ли ваша работа электропроводки для F-150 или новой электропроводки Honda Civic, вы можете найти все необходимые запасные части в AutoZone. Отсоедините провода от первой обнаруженной точки соединения. Протяните провод на 12 В от аккумулятора к усилителю. Скорее всего, это будет предохранитель или выключатель, или где-то неисправное соединение. Подсказка — если там куча проводов, шорты выделяют тепло. Эти кабели передают сигналы, содержащие информацию, а также энергию в виде рабочих токов.Разобрав корпус настольного компьютера на наличие плат, жестких дисков и прочего внутри, вы можете отделить изолированные провода. Попробуйте это, чтобы мыши не гнездились и не грызли автомобильную проводку: если вы хотите не подпускать мышей к машине, которой вы в данный момент не управляете, подумайте о том, чтобы поднять ее над землей. Подключите один провод омметра к выходу розетки или прибора. Вы можете использовать это значение в таблице размеров предохранителей выше, чтобы определить минимальный требуемый размер провода. 0 из 5 звезд 1,508 Проверьте напряжение между контактом 4 или контактом 5 и измерьте его относительно контакта 6 или контакта 14, если вы не можете получить среднее значение 2. Когда перемонтировать всего несколько проводов — это одно, но вы заявили, что проводка была обрезана, поэтому для правильного сращивания проводов может потребоваться проследить или протестировать проводку для ее идентификации. Обычный цвет проводов — черный, синий или красный. Как определить стерео проводку. Убедитесь, что каждое заземление имеет хороший контакт с чистым металлом. Схемы подключения автомобильной стереосистемы. Одна из проблем, с которыми сталкиваются установщики, работающие самостоятельно, — это найти правильные схемы установки автомобильной стереосистемы. Иногда проблема заключается в небольшом скоплении нагара внутри распределителя.TOYOTA ПОВОРОТНЫЕ СИГНАЛЫ / ОПАСНЫЕ ЛАМПЫ РАБОЧАЯ ТАБЛИЦА № 4 Отрежьте отрезок провода питания длиной 12-18 дюймов, прикрепите его к одному концу держателя предохранителя, а другой конец кабеля прикрепите к другому концу держателя предохранителя. потеряны. Подключите перемычку между одним концом провода и рамой автомобиля. to / 3iIMopL Посетите нас по адресу http: // toolboxdiy. Подключите провод заземления к заземлению шасси в автомобиле, свободном от краски. Один из них будет показывать 12 вольт, и это будет питание для нагревателя. (1) Зачистите провода примерно на 1/2 дюйма.Чтобы подключить электрическую систему вашего прицепа к транспортному средству, вы будете использовать специальный разъем. Сильно потяните за каждый конец, как если бы пытались растянуть ступень 2. Вытягивание провода зажигания или вилки или перегорание нескольких предохранителей выведут автомобиль из строя и будут выглядеть как поломка. Простота использования: просто подключите передатчик последовательно с проверяемой цепью или проводом. 42 В Готовность: для использования в транспортных средствах нового поколения со смешанными или одиночными 42-вольтовыми системами. добавьте к жгуту два новых провода (если они есть).Я не понимаю. Обведите ЗЕЛЕНЫМ цветом ту часть цепи, которая, как вы подозреваете, могла быть неисправной. Люди не виноваты в том, что люди не могут найти общий язык. Данные GPS регулярно отправляются с помощью текстовых сообщений или мобильных данных через GSM. После того, как провод отрезан, вы можете либо припаять два конца провода к переключателю, либо использовать дополнительные разъемы и обжать его (пайка не требуется). Как найти владельца авто в Вик. с 1983 года. Неожиданным источником пищи для грызунов в вашем автомобиле является его проводка.Покачивайте провода, чтобы убедиться, что они подключены. Вы можете отрезать провода, подключенные к основной системе сигнализации, с помощью кусачков. Затем подключите красный провод к проводу, который, по вашему мнению, является проводом стартера. Если лампа не горит, значит, неисправна проводка между аккумулятором и выключателем или перегорел предохранитель. Скорее всего, провод терся. Никогда не используйте изоленту для сращивания автомобильной проводки. Отметьте провода. Вот здесь и пригодится ваша лента. Обнаружение короткого замыкания в электрическом проводе — это первый шаг в ремонте или замене провода.И да, есть несколько блогов, в которых бесплатно публикуются электрические схемы. S. Найдите проверяемый провод на шаге 3. Если у вас есть питание, посмотрите, хорошо ли он заземлен. Ниже я собрал некоторые из лучших бесплатных источников схем подключения автомобильной стереосистемы и цветов проводки. Лампы аварийной сигнализации работают нормально. Когда в мультиметре используется функция непрерывности, выводы мультиметра размещаются на любом конце провода или дорожки, мультиметр издает слышимый звук, если провод или дорожка не разорваны, т.е.Чтобы прочитать его, определите рассматриваемую цепь и, начиная с источника питания, проведите по ней до заземления. Однако затем проект каким-то образом отошел на второй план, поскольку грызуны найдут тихое место в машине, а затем построят гнездо из любых мягких материалов, которые смогут найти. Лампы аварийной сигнализации работают правильно. Допустим, вам нужна электрическая схема датчика массового расхода воздуха. Мы вернемся к плану №2. Никогда не должно быть прямого соединения между проводом питания и шасси или кузовом.это непрерывно. Скорее всего, у вас короткое замыкание. Чтобы проверить жгут проводов, сначала отсоедините провода, подключенные к аксессуару. Найдите элементы, которые вы устанавливаете, и их текущие требования. Шаг 2: Проверьте напряжение. Если это не сработает, ничего страшного. Чтобы найти лучшую замену для вашего автомобиля, в этом руководстве покупателя будут рассмотрены характеристики хорошего жгута проводов в зависимости от того, что он делает. Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре.com / Не можете найти другой конец этого провода? Необходимо диагностировать проблемы с электричеством, отслеживая падения напряжения, а не старомодным способом — проверяя целостность цепи. Ваш усилитель будет включен, когда ваша машина включена, и выключить, когда вы выключите машину. Совет: чтобы провести провод изнутри автомобиля в моторный отсек, вам нужно будет пропустить провод через один из погодозащитных уплотнителей в брандмауэре. Если провода проложены рядом, они связаны в жгут в пластиковой или тканевой оболочке, чтобы они оставались аккуратными и менее трудными для установки.Тщательно проследите провода до первой встретившейся точки подключения. Это займет больше времени и, возможно, вызовет у вас большое разочарование, если у вас нет электрической схемы для цепи, над которой вы работаете. Если есть подозрение на проблему с заземляющим проводом, заземляющее соединение между дополнительным оборудованием или компонентом двигателя и шасси автомобиля должно быть повторно подключено, убедившись, что место крепления не подвержено ржавчине и является чистым. Совет № 4: заводите машину с выключенными основными электрическими компонентами — кондиционером, стереосистемой и т. Д.Если нет проводов под напряжением, отвинтите переключатель, вытащите его и проверьте все остальные провода в коробке. Вы можете найти проблемный провод, слегка перемещая его и глядя на короткие всплески функций, как только вы меняете их положение. Результат — пропуски зажигания в свечах зажигания. Это инструмент, использованный в видео. Попытка найти короткое замыкание в системе может показаться работой профессионала, но из этого видео вы узнаете, как можно использовать контрольную лампу за 8 долларов для обнаружения короткого замыкания в электрической системе вашего автомобиля.К счастью, почти все необходимые провода (за исключением провода контроллера тормоза) подключаются к заднему фонарю вашего автомобиля. Если короткое замыкание находится между проводом и землей, возможно, стоит сначала проверить все, что к нему подключено — во многих случаях «короткое замыкание» на самом деле является неисправным осветительным прибором или чем-то подобным (некоторым людям даже удается установить аварийные фонари неправильно. способ все испортить). Размер сверла также должен быть немного больше, чем размер проволоки, через которую вы пытаетесь провести. Устройство для отслеживания проводов по существу состоит из передатчика, зонда и адаптера, которые обеспечивают работу системы отслеживания проводов и показывают требуемый результат.Если конус выдвигается, а затем входит, полярность правильная. Я обычно выбираю сверло, размер которого меньше размера отверстия, в которое проходит заводская проволока. 5 вольт, проблема с проводкой в линиях передачи данных. Изображенная система включает в себя новые динамики, ресивер на вторичном рынке, 4-канальный усилитель для передней и задней пар полнодиапазонных динамиков и моноусилитель для сабвуфера. Проверьте розетку тестером (вы увидите цвет провода, который подключается к розетке внутри).Проверяйте проводку, пока не найдете подходящий. Провод постоянного аккумулятора 12 В необходимо подключить к автомобильному аккумулятору. Крепко возьмите его и поверните против часовой стрелки. Он также объяснил, что нужно, чтобы, надеюсь, запустить машину. Шаг 2 — Затем переустановите реле, удерживая жилу провода вставленной и свободной от любых других клемм или металла (заземления). Если вы проверяете машину с викторианской регистрацией, вам нужно будет посетить Vic Road. Используйте провод 10 калибра или больше, чтобы соединить общее заземление с землей вашего шасси.При проверке компонента, приводимого в действие переключателем зажигания, убедитесь, что переключатель включен. В отличие от некоторых электронных платежей, банковский перевод стоит денег — от 15 до 50 долларов за перевод. Как защитить свою машину от белок, грызущих проволоку. Опубликовано: март 2018 г. Независимо от того, где вы живете, если в этом районе есть белки, есть шанс, что одна из них может пробраться под вашим капотом и начать перекусывать провода вашей машины. Один нужно будет перейти к аккумулятору, а другой к двигателю. 3. Вам нужно будет увидеть, куда он идет, через какие разъемы он проходит и какого цвета провода.Вам понадобится заводская электрическая схема с цветовой кодировкой для блока предохранителей, и один из способов — разделить два молекса и просверлить каждый независимый. Мышь или крыса будут грызть провода, чтобы точить зубы. Очень удобный и простой в использовании. Некоторые устройства для отслеживания проводов могут выдерживать только определенное максимальное напряжение. Поворот Заземляющий провод должен быть такого же размера, как и положительный или питающий провод к батарее. это называется проверкой на глупость, но это очень помогает. Разъемы и соединения, которые даже слегка перемещаются, приводят к проблемам с жгутом проводов.Подключение коммутационной панели точно такое же, как подключение к разъему Ethernet; вам просто нужно сделать это несколько раз для нескольких портов. Из-за высокой температуры и влажности клей разрушается, и лента раскручивается. Комиссия зависит от банка, будь то исходящий или входящий, внутренний или международный, а также от суммы перевода. Система проводки стоп-сигналов в большинстве автомобилей не слишком сложна. Он будет подключен к блоку предохранителей, и его несложно найти, проследив горячий провод.Затем подкатегория «Электросхемы». Никакое устранение неполадок с использованием сканера не поможет исправить это, потому что модули двигателя не обмениваются данными. На самом деле это довольно просто, если вы изучите основы. Электрическая система вашего автомобиля массивна и сложна. Это может привести к короткому замыканию на катушке и вызвать неправильное соединение внутри клеммы крышки распределителя. После того, как вы успешно подключили проводной кабель к дополнительной цепи, вам просто нужно будет проложить провода и подключить их.Никто не хочет тратить деньги на монтажную схему. Вспомогательные провода используются в установках удаленного автомобильного стартера. Проверьте колесные арки: с помощью фонарика проверьте две передние и задние колесные арки. В каждой системной категории есть несколько подкатегорий. Однако вы можете использовать WiFi GPS Tracker, например Trakkit, для отслеживания вашего автомобиля. Схемы подключения автомагнитолы. Пометьте положительный провод куском ленты и подключите его к динамику. Как только обрыв будет обнаружен, провод необходимо повторно соединить или полностью заменить, чтобы цепь заработала.Проверить пусковой провод очень просто. Схема подключения автомобиля — это карта. Да, но вам понадобится устройство слежения через Bluetooth в машине и люди, на телефонах которых установлены специальные приложения. Шаг 1 — Чтобы проверить периодические отказы реле, которые являются обычными, снимите соответствующее реле, возьмите небольшую проволочную жилу около двух дюймов длиной и вставьте ее в клемму 87 или 30 разъема реле. Подсчитайте, сколько проводов свечей зажигания имеется. Как подключить полноценную автомобильную аудиосистему. Он объяснил, что проверял по пути и после каждой попытки завести машину.Ниже представлена электрическая схема выключателя зажигания: Крысы! Вы можете купить самый надежный автомобиль на Земле и по-прежнему находить запутанные электрические гремлины, утечки жидкости и даже полный отказ, когда грызуны поселяются и начинают пережевывать проводку. Компьютеры. Хотя мы уже упоминали, что вы можете отрезать провода от компьютерных мониторов, вы также можете найти большое количество изолированного провода внутри настольных опор. Примером могут служить буквы OB. Выберите год выпуска, марку, модель. Можете ли вы отслеживать автомобиль с помощью Bluetooth. Убедившись, что зажигание выключено, приступайте к проверке проводов на переключаемой части переключателя зажигания (см. Рисунок 1 выше).Проследите каждый провод один за другим, ища разрывов или потертостей. Лампы ПОВОРОТНОГО СИГНАЛА не работают. Обязательно проверьте мощность напряжения источника перед использованием прибора для отслеживания проводов. Есть более простой и умный способ отследить провода за меньшее время. Я подробно расскажу о том, как правильно и неправильно подключить динамики и правильно подключить их к стереосистеме или усилителю. Очень удобный и простой в использовании. Проверните автомобиль. В этом случае вам понадобится набор отводов для проводки и плоскогубцы. Прижмите носик тестера к одной, а затем к другой из двух клемм проводов переключателя, чтобы проверить, горячий ли какой-либо из проводов.Некоторые современные автомобили имеют отдельные тонкие провода, заключенные в плоские пластиковые полоски. Обнаружить обрыв или недостачу провода можно в домашних условиях с помощью стандартного мультиметра. Это может потребовать снятия проводов с защитной пластиковой трубки. Проследите провод от разъема до панели предохранителей. Используя электрическую схему для вашего автомобиля, вы сможете найти, какой провод является вашим кабелем зажигания, и определить, какой из них нужно разрезать. Конденсатор автомобильной аудиосистемы имеет два вывода: положительный и отрицательный.Он также научит вас, как это исправить, если проблема связана с прикуривателем, который теперь более известен как вилка на 12 В. Схема подключения прицепа. Если вы потратите некоторое время на то, чтобы стать асом, когда дело доходит до проблем с электрикой, ваши навыки принесут вам более высокую заработную плату и множество сложных ремонтов более чистых автомобилей. автомобильных аккумуляторов не живут вечно. Проверьте проводку в основании разъема — это популярное место, где может сломаться проводка. Проследите линии, идущие к блоку предохранителей и выходящие из него для цепи с коротким замыканием.Название провода: аккумулятор 12 В (+) Цвет: желтый. В стандартной системе маркировки первая буква используется для обозначения основного цвета, а вторая буква — для обозначения цвета полосы. С небольшой помощью AutoZone ваши провода могут оставаться как никогда новыми. используйте зажим (или зажимы для тисков), чтобы удерживать многожильный заземляющий провод на земле. Разрежьте внешнюю крышку жгута проводов в предполагаемом плохом месте. Позвольте мне добавить здесь одну небольшую сноску: используйте здравый смысл вместе с этим. Эти устройства обычно размещаются на шасси автомобиля, реже прикрепляются к приборной панели, где система подключается к электрической системе самого автомобиля.Проверка регистрации VicRoads — это бесплатная услуга, которую можно использовать для подтверждения сведений о транспортном средстве и статуса регистрации. На практике никто и никогда не стал бы намеренно подключать кусок провода к клеммам аккумулятора. Убедитесь, что вы прикрепили заземляющий провод к металлическому шасси автомобиля. Многие специалисты рекомендуют время от времени проверять все электроприборы на предмет возможной утечки тока в автомобиле. Если провода необходимо проложить спереди назад, снимите пороговые пластины с дверей и проложите провода в каналах, которые есть в большинстве автомобилей для этой цели.Это бесконтактный тестер, который я использую для легкого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, переключателях, розетках и проводах. У автомеханика есть много грязных и не очень забавных операций. Как найти владельца автомобиля в Австралии PTE Wire Tracer & Circuit Tester — Тональный генератор и комплект датчиков — Поиск и отслеживание проводов и кабелей, Проверка целостности цепи, Сетевые телефонные линии — Особенности Зажимы типа «крокодил» и вилка RJ-11 4. Возьмитесь за вилку закрутите кабель отрицательной АКБ между зубцами гаечного ключа. Устройства для отслеживания проводов, предназначенные для использования электриками для поиска проводов в стенах домов, не обладают достаточной мощностью для обнаружения скрытых проводов, даже если они имеют глубину всего несколько дюймов. На выбор предлагается 27 различных категорий системы. Часто это происходит из-за того, что мыши пережевывают провода в моторном отсеке. Короткое замыкание может привести к повреждению электроники, вызвать колебания в розетках и даже вызвать возгорание или опасные поражения электрическим током. Схема подключения — это дорожная карта для конкретной цепи. Это бесконтактный тестер, который я использую для легкого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, переключателях, розетках и проводах.Отсоедините провода от соответствующих компонентов на обоих концах с помощью отвертки. Затем найдите все провода, которые производят 0 вольт. В случае ежедневного использования автомобиля утечка тока компенсируется зарядкой двигателя через генератор, но если автомобиль не будет использоваться в течение длительного времени, утечка тока может не позволить двигателю запуститься. Один парень использует 4 стойки для поддержки машины и помещает стойки в ведра по 5 галлонов, чтобы мыши не могли взобраться на стойки. е. Некоторые послепродажные идут с ними, а другие вы делаете сами.В зависимости от того, где находится короткое замыкание, вы можете найти его без специального оборудования. Я понимаю, что если вы не умеете читать электрическую схему, значит, у вас ее нет. Проблемы с автомобилем. К сожалению, некоторые водители сначала обнаруживают проблему с грызунами после того, как их машина не заводится или работает неправильно. Они также могут таскать еду и постельные принадлежности снаружи машины. Сначала определите цепь, на которую смотрите. Стандартная шина CAN — это надежный высокоскоростной (500 кбит / с) протокол, также называемый высокоскоростной CAN (HS-CAN).Подключите провод дистанционного управления к коммутируемому источнику 12 В, который питается только тогда, когда машина работает, и подключите его с другими проводами к усилителю и подключите его к входу удаленного провода на вашем усилителе. Дополнительное оборудование, необходимое для подключения усилителей. Постоянное изгибание проводов также создает большую нагрузку на кабели, вызывая их разрыв. путем заземления мультиметра на точку заземления транспортного средства (металл). Спуститесь по коридору к розетке или приспособлению, которое, как вы подозреваете, может быть подключено к проводу, который вы исследуете.Любимый ответ. Если конус сдвигается внутрь, а затем наружу, поменяйте местами провода на батарее и повторите попытку. Начните с обнаружения предполагаемого провода в автомобиле. 1. Шаг 2: Проверка системы Опорное напряжение В этом видео я собираюсь показать вам, как можно легко диагностировать и найти короткое замыкание или проволоки в их автомобиле. Запуск проводов. Я бы использовал Джесси, если бы у меня когда-либо возникли подобные проблемы в пробеге двух отдельных проводов от места установки тахометра в моторный отсек. Чтобы посетить мой магазин ebay, щелкните здесь l Вкратце, «короткое замыкание» или короткое замыкание — это неисправность в жгуте проводов вашего автомобиля: жгут проводов переключает или переключает электричество между различными цепями, прежде чем достигнет конечного пункта назначения.как отследить провода в машине

буфер пост-файла axios, обзор проекта выровнять его, rso на зубах, linx vision 8 переустановить окна, альфа-ключ obs, загрузка файла kotlin webview, ошибка принтера kyocera, портативный холодильник 12v 240v, minene gaskiyar мутувар джамила умар нагду, радар stmicroelectronics,

Устройство автомобиля, схема агрегатов и узлов

Основные агрегаты и узлы машины

1.1. Принцип устройства автомобиля. Советы автомеханика: техобслуживание, диагностика, ремонт

Пусковое устройство для авто своими руками: схема, инструкция

Рекомендация Авто24

Устройство и принцип работы генератора автомобиля. Схема генератора.

Устройство и принцип работы генератора автомобиля. Схема генератора.

Принцип работы генератора.

Традиция или компактность — предназначение одно. Виды генераторов.

Выделим каждой из групп немного внимания.

Бережем генератор и не делаем то, что нельзя делать.

Типовая схема генератора на автомобиле.

Другие похожие статьи:

Рабочая учебная программа по предмету «Устройство автомобиля» для подготовки специалистов по профессии 19 Слесарь по ремонту автомобилей», срок обучения 3 года

Пусковое устройство для автомобиля портативное своими руками – Ремонт и обслуживание автомобилей

Схема пускового устройства для автомобиля своими руками

Трансформатор для пускового устройства автомобиля

Разъяснения по намотке

Как заводить автомобиль с помощью самодельного пускового устройства

Конденсаторное пусковое устройство для автомобиля

Схема и устройство ходовой части автомобиля

Основные элементы ходовой

Принцип работы

Видео “Как работает ходовая авто”

Как читать автомобильные электрические схемы (Краткая версия для начинающих) — Rustyautos.com

Понимание базовой схемы

Принципиальная электрическая схема

Что такое реле?

Что такое блок управления?

Понять легенду

Чтение электрической схемы

Связанные вопросы

Недавние сообщения

Принципиальная схема системы слежения за автомобилем с использованием gps gsm | by Dragon Bridge

2019 НОВЫЙ автомобильный GPS-трекер с магнитом 3 / 4G

Как работают автомобильные предохранители и реле

АВТО ТЕОРИЯ

Реле:

Автомобильные предохранители:

Вывод:

12-контактный разъем для автомобильной аудиосистемы Схема разъема для 12-контактной аудиосистемы

автокресел и детских сидений

Объяснение деталей транспортного средства и автокресла

Автозапчасти

Нижние анкеры

Тросовый анкер

Детали автокресла

Прикрепите верхний ремень автомобильного кресла к фиксатору ремня в автомобиле.

Закрепите нижние анкерные крепления автомобильного сиденья к нижним анкерам в автомобиле.

Нижние анкерные крепления

Как отследить провода в автомобиле
